BEDIENUNGSANLEITUNG WH32EC12 TELEFUNKEN

Deutsch - 1 - Inhaltsverzeichnis Sicherheitsinformationen ........................................ 2 Kennzeichnungen auf dem Gerät

Zubehör im Lieferumfang

TV-Bedientasten & Betrieb

Fernbedienung - Batteriefach

Stromversorgung anschließen ...............................5 Anschluss der Antenne

Nutzung der SatcoDX-Funktion

Medien Abspielen über USB-Eingang

CEC und CEC RC Passthrough

Softwareaktualisierung

Fehlerbehebung & Tipps

Typische Anzeigemodi PC-Eingang

AV- und HDMI-Signalkompatibilität

Unterstütze Dateiformate im USB-Modus

Unterstützte DVI-Auösungen

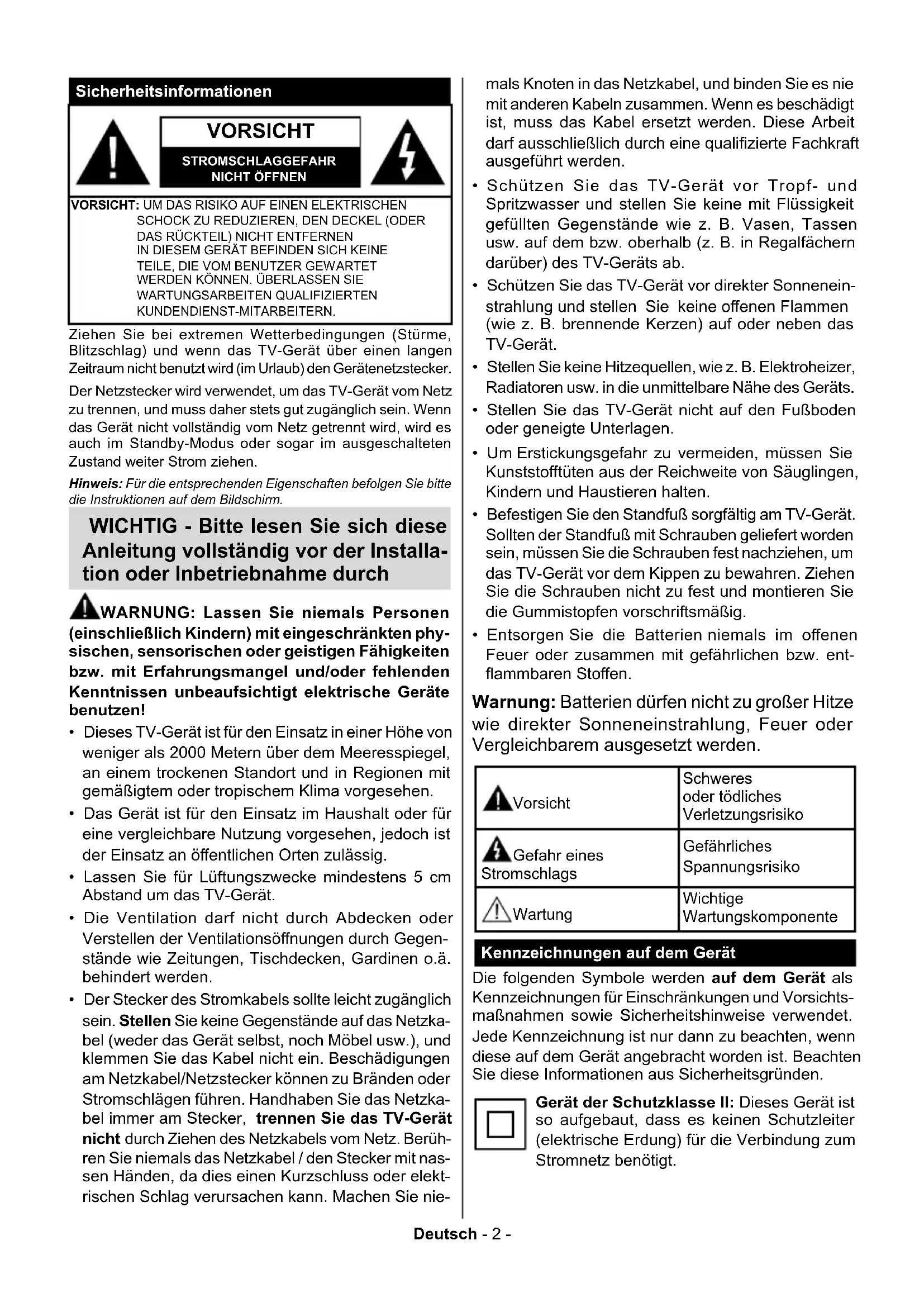

Hinweis zur Konformität........................................22 Denition der Begri󰀨e ........................................... 22Deutsch - 2 - Sicherheitsinformationen VORSICHT STROMSCHLAGGEFAHRNICHT ÖFFNENVORSICHT: UM DAS RISIKO AUF EINEN ELEKTRISCHEN SCHOCK ZU REDUZIEREN, DEN DECKEL (ODER DAS RÜCKTEIL) NICHT ENTFERNEN IN DIESEM GERÄT BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. ÜBERLASSEN SIE WARTUNGSARBEITEN QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN.Hinweis: Für die entsprechenden Eigenschaften befolgen Sie bitte die Instruktionen auf dem Bildschirm.Ziehen Sie bei extremen Wetterbedingungen (Stürme, Blitzschlag) und wenn das TV-Gerät über einen langen Zeitraum nicht benutzt wird (im Urlaub) den Gerätenetzstecker.Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen, und muss daher stets gut zugänglich sein. Wenn das Gerät nicht vollständig vom Netz getrennt wird, wird es auch im Standby-Modus oder sogar im ausgeschalteten Zustand weiter Strom ziehen. WICHTIG - Bitte lesen Sie sich diese Anleitung vollständig vor der Installa- tion oder Inbetriebnahme durch WARNUNG: Lassen Sie niemals Personen (einschließlich Kindern) mit eingeschränkten phy- sischen, sensorischen oder geistigen Fähigkeiten bzw. mit Erfahrungsmangel und/oder fehlenden Kenntnissen unbeaufsichtigt elektrische Geräte benutzen!

• Dieses TV-Gerät ist für den Einsatz in einer Höhe von weniger als 2000 Metern über dem Meeresspiegel, an einem trockenen Standort und in Regionen mit gemäßigtem oder tropischem Klima vorgesehen.

• Das Gerät ist für den Einsatz im Haushalt oder für eine vergleichbare Nutzung vorgesehen, jedoch ist

• Lassen Sie für Lüftungszwecke mindestens 5 cm Abstand um das TV-Gerät.

• Die Ventilation darf nicht durch Abdecken oder

stände wie Zeitungen, Tischdecken, Gardinen o.ä. behindert werden.

• Der Stecker des Stromkabels sollte leicht zugänglich sein. Stellen Sie keine Gegenstände auf das Netzka- bel (weder das Gerät selbst, noch Möbel usw.), und klemmen Sie das Kabel nicht ein. Beschädigungen am Netzkabel/Netzstecker können zu Bränden oder Stromschlägen führen. Handhaben Sie das Netzka- bel immer am Stecker, trennen Sie das TV-Gerät nicht durch Ziehen des Netzkabels vom Netz. Berüh- ren Sie niemals das Netzkabel / den Stecker mit nas- sen Händen, da dies einen Kurzschluss oder elekt- rischen Schlag verursachen kann. Machen Sie nie- mals Knoten in das Netzkabel, und binden Sie es nie mit anderen Kabeln zusammen. Wenn es beschädigt ist, muss das Kabel ersetzt werden. Diese Arbeit

• Schützen Sie das TV-Gerät vor Tropf- und Spritzwasser und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie z. B. Vasen, Tassen usw. auf dem bzw. oberhalb (z. B. in Regalfächern darüber) des TV-Geräts ab.

• Schützen Sie das TV-Gerät vor direkter Sonnenein-

(wie z. B. brennende Kerzen) auf oder neben das TV-Gerät.

• Stellen Sie keine Hitzequellen, wie z. B. Elektroheizer, Radiatoren usw. in die unmittelbare Nähe des Geräts.

• Stellen Sie das TV-Gerät nicht auf den Fußboden oder geneigte Unterlagen.

• Um Erstickungsgefahr zu vermeiden, müssen Sie

Kindern und Haustieren halten.

• Befestigen Sie den Standfuß sorgfältig am TV-Gerät. Sollten der Standfuß mit Schrauben geliefert worden sein, müssen Sie die Schrauben fest nachziehen, um das TV-Gerät vor dem Kippen zu bewahren. Ziehen Sie die Schrauben nicht zu fest und montieren Sie die Gummistopfen vorschriftsmäßig.

Feuer oder zusammen mit gefährlichen bzw. ent-

Warnung: Batterien dürfen nicht zu großer Hitze wie direkter Sonneneinstrahlung, Feuer oder Vergleichbarem ausgesetzt werden. Vorsicht Schweres oder tödliches Verletzungsrisiko Gefahr eines Stromschlags Gefährliches Spannungsrisiko Wartung Wichtige Wartungskomponente Kennzeichnungen auf dem Gerät Die folgenden Symbole werden auf dem Gerät als Kennzeichnungen für Einschränkungen und Vorsichts- maßnahmen sowie Sicherheitshinweise verwendet.

Beachten Sie diese Informationen aus Sicherheitsgründen. Gerät der Schutzklasse II: Dieses Gerät ist so aufgebaut, dass es keinen Schutzleiter (elektrische Erdung) für die Verbindung zum Stromnetz benötigt.Deutsch - 3 - Gerät der Schutzklasse II mit funktionalem Schutzleiter: Dieses Gerät ist so aufgebaut, dass es keinen Schutzleiter (elektrische Erdung) für die Verbindung zum Stromnetz erfordert. Der Schutzleiter dient funktionalen Zwecken. Schutzleiter (Erdung) Die markierte Klemme ist für den Anschluss an den mit der Stromleitung verbundenen Schutzleiter (Erdung) vorgesehen. Lebensgefährdende Klemme: Die markierte(n) Klemme(n) ist/sind im normalen Betriebszustand lebensgefährdend. Vorsicht. Bitte beachten Sie die Bedie- nungsanleitung: Der markierte Bereich bzw. die markierten Bereiche enthalten durch den Benutzer auszutauschende Knopfzellenbat- terien. Gerät der Laserklasse 1 Dieses Gerät enthält eine Laserquelle der Klasse 1, die unter vernünftigerwei- se normalen Betriebsbe- dingungen ungefährlich ist. WARNUNG Batterien dürfen nicht verschluckt werden, es besteht chemische Verätzungsgefahr.Dieses Gerät bzw. das zum Gerät mitgelieferte Zubehör enthält möglicherweise eine Knopfzellbatterie. Wenn die Knopfzellenbatterie verschluckt wird, führt dies innerhalb 2 Stunden zu schweren inneren Verätzungen mit mög-licher Todesfolge.Halten Sie gebrauchte und neue Batterien von Kindern fern. enn das Batteriefach nicht sicher geschlossen. stop pen Sie die Verwendung des Geräts und halten Sie Kinder fern.Falls Sie den Verdacht haben, dass Batterien verschluckt wurden oder in irgendeinen Körperteil platziert wurde, suchen Sie sofort medizinische Hilfe auf.

CLASS 1LASER PRODUCT

WARNUNG Stellen Sie das TV-Gerät niemals auf eine instabile oder geneigte Unterlage. Andernfalls könnte das TV-Gerät umfallen und dabei ernste Verletzungen mit möglicher Todesfolge verursachen. Viele Verletzungen, insbesondere bei Kindern, können vermieden werden, wenn die folgenden einfachen Vorsichtsmaßnahmen getro󰀨en werden;

erwenden Sie nur vom Hersteller des TV-Geräts empfohlene TV-Möbel oder Standfüße.

erwenden Sie nur Möbelstücke, die das Gewicht des TV-Geräts sicher tragen können. Stellen Sie sicher, dass das TV-Gerät nicht über die Ränder des Möbelstücks hinausragt. Stellen Sie das TV-Gerät nicht auf hohe Möbelstücke (z. B. Regale oder Bücherregale), ohne das Möbelstück selbst und das TV-Gerät sicher abzustützen.

ellen Sie das TV-Gerät nicht auf Textilien oder andere Materialien zwischen dem TV-Gerät und dem Möbelstück. Klären Sie Ihre Kinder darüber auf, dass es gefährlich t, auf hohe Möbelstücke zu klettern, um das TV-Gerät oder die Fernbedienung zu erreichen. Wenn Sie Ihr vorhandenes TV-Gerät weiterhin nutzen und an einen neuen Platz stellen, sind die gleichen Vorsichtsmaßnahmen zu beachten. WARNHINWEISE ZUR WANDMONTAGE

• Lesen Sie sich die Bedienungsanleitung durch, bevor Sie das Gerät an der Wand befestigen. Das Set für die Wandbefestigung ist optional. Sie können es bei Ihrem lokalen Händler kaufen, falls es nicht mit dem Gerät gekauft wurde. Installieren Sie das TV-Gerät nicht an der Decke oder einer geneigten Wand.

erwenden Sie für die Wandmontage nur die dazu vorgesehenen Schrauben und Zubehörteile Ziehen Sie die Schrauben zu Wandmontage fest nach, um das TV-Gerät vor dem Herabfallen zu bewahren. Ziehen Sie die Schrauben nicht zu stark an.Deutsch - 4 - WARNUNG Der Anschluss von Geräten, die über die Netzverbindung oder andere Geräte an die Schutzerdung des Gebäudes angeschlossen sind, über Koaxialkabel an ein TV- Verteilersystem kann unter Umständen eine mögliche Feuergefahr darstellen. Eine Verbindung über einen Kabelverteilersystem ist nur dann zulässig, wenn die Vorrichtung eine Isolierung unterhalb eines gewissen Frequenzbereichs liefert (Galvanische Isolation, siehe EN 60728-11) Umweltinformationen Bei der Entwicklung dieses Fernsehgeräts wurde auf eine umweltfreundliche Funktionsweise Wert gelegt. Um den Energieverbrauch zu senken, gehen Sie wie folgt vor: Wenn Sie die Energiespar-Option auf Minimum, Medium, Maximum oder Auto einstellen, wird das TV-Gerät seinen Energieverbrauch unverzüglich entsprechend anpassen. Wenn Sie das Backlight auf einen festen Wert wie stellen und das Backlight (angesiedelt unter den Energiespar- Einstellungen) mit Hilfe der Links- oder Rechts-Taste der Fernbedienung manuell anpassen möchten. Stellen Sie diese Einstellung zum Abschalten auf Aus. Hinweis: Die verfügbaren Energiespar-Optionen können abhängig vom gewählten Modus im Einstellungen>Bild- Menü variieren. Die Energiespar-Einstellungen finden sich im Einstellungen>Bild-Menü. Ist dies nicht der Fall, können die Einstellungen nicht geändert werden. Wenn die rechte Taste bei gewählter Auto-Option bzw. die linke Taste bei gewählter - Option gedrückt wird, wird die Meldung „Der ” auf dem Bildschirm angezeigt.Wählen Sie Fortfahren und drücken Sie OK, um den Bildschirm umgehend auszuschalten. Wenn Sie keine Taste drücken, wird der Bildschirm nach 15 Sekunden ausgeschaltet. Drücken Sie eine beliebige Taste auf der Fernbedienung oder auf dem TV-Gerät, um den Bildschirm wieder einzuschalten. Hinweis: Die Bildschirm Aus-Option is nicht verfügbar, wenn der Modus auf Spielen gestellt ist. Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker, wenn das TV-Gerät nicht verwendet wird. Dies wird auch den Energieverbrauch reduzieren. Funktionen

• Fernbedienbares Farbfernsehgerät

• Vollintegriertes digitales terrestrisches/Kabel-/ Satelliten-TV Gerät (DVB-T2/C/S2)

• HDMI Eingänge, um andere Geräte mit HDMI- Anschlüssen zu verbinden

• Scart-Buchsen für externe Geräte (wie Video, Videospiele, Stereoanlage usw.)

• Automatische Programmierung

• Manuelle Sendereinstellung

• Automatische Abschaltung nach bis zu acht Stunden

• Automatische Stummschaltung, wenn keine Übertragung stattndet.

• AVL (Automatische Lautstärkebegrenzung)

• Spielemodus (Optional)

• Bild-Aus-Funktion Zubehör im Lieferumfang

• Handbuch Standby-Meldungen Wenn das Fernsehgerät für 3 Minuten kein Eingangssignal (z.B. von einer Antenne oder HDMI- Quelle) empfängt, geht das TV-Gerät auf Standby. Wenn Sie als nächstes das Fernsehgerät einschalten, wird die folgende Meldung angezeigt: "Das TV-Gerät schaltet automatisch in den Stand-by-Modus, weil für längere Zeit kein Signal vorhanden war". Drücken Sie OK um fortzufahren.Deutsch - 5 - Wenn das Gerät eingeschaltet ist und für eine Weile nicht bedient wird, geht es auf Standby. Wenn Sie das Fernsehgerät das nächste Mal einschalten, wird die folgende Meldung angezeigt: „Das TV-Gerät schaltet automatisch in den Standby-Modus, weil für längere Zeit keine Bedienung erfolgte.Drücken Sie OK um fortzufahren. TV-Bedientasten & Betrieb

3. Lautstärke / Info / Quellenliste-Auswahl und

Standby-Betrieb-Ein-Schalter Der Kontrollschalter ermöglicht Ihnen die Lautstärke / Programme / Quellen und Standby-Ein-Funktionen des Fernsehers zu steuern. Um die Lautstärke zu ändern: Zum Erhöhen der Lautstärke schieben Sie den Knopf nach oben. Senken Sie die Lautstärke durch Drücken der Taste nach unten. Um den Kanal zu wechseln: Drücken Sie die Mitte der Taste, das Informationsbanner wird dann auf dem Bildschirm erscheinen.Sie können jetzt durch die gespeicherten Kanäle scrollen, indem Sie den Scrollknopf nach oben oder nach drücken. Um die Signalquelle zu ändern: Drücken Sie zwei Mal auf die Mitte (insgesamt zum zweiten Mal) des Knopfs und der Signalquellen-Bildschirm erscheint. Durch das rauf- und runterdrehen des Rades können Sie nun die Quelle ändern. Das TV-Gerät ausschalten: Drücken Sie die Mitte des Rädchens für ein paar Sekunden, bis der Fernseher in den Standby-Modus versetzt wird. Das TV-Gerät einschalten: Drücken Sie die Mitte der Taste, und das TV-Gerät schaltet sich ein. Hinweise:

• Wenn Sie das Fernsehgerät ausschalten, beginnt der Zyklus anschließend wieder mit der Einstellung der Lautstärke.

• Hauptmenü-OSD kann nicht über die Steuertasten aufgerufen werden. Steuerung über die Fernbedienung Drücken Sie die Taste Menu auf der Fernbedienung, um das Hauptmenü aufzurufen. Verwenden Sie die Richtungstasten, um eine Menü-Registerkarte zu wählen und drücken Sie OK, um diese aufzurufen. Benutzen Sie die Richtungstasten, um ein Element auszuwählen. Drücken Sie auf die Taste Return/ Zurück oder Menü um den Menü-Bildschirm zu verlassen. Eingangsauswahl Sobald Sie ein externes System an Ihr Gerät angeschlossen haben, können Sie zwischen den verschiedenen Eingangsquellen wählen. Drücken Sie auf die Source-Taste auf Ihrer Fernbedienung, um die verschiedenen Quellen nacheinander auswählen zu können. Kanäle wechseln und Lautstärke ändern Mit den Volumen +/- und Programme+/--Tasten der Fernbedienung können Sie die Programme wechseln und die Lautstärke anpassen. Fernbedienung - Batteriefach Nehmen Sie die kleine Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung ab. Heben Sie die Abdeckung vorsichtig an. Legen Sie zwei AAA-Batterien ein. Vergewissern Sie sich, dass die (+) und (-) Zeichen sich einander entsprechen (korrekte Polarität). Verwenden Sie niemals alte und neue Batterien zusammen. Ersetzen Sie diese ausschließlich durch solche des gleichen oder eines gleichwertigen Typs. Setzen Sie die Abdeckung wieder auf. Schrauben Sie die Abdeckung wieder fest. Stromversorgung anschließen WICHTIG: Das Gerät ist nur für den Betrieb mit 220- 240V Wechselspannung bei einer Frequenz von 50 Hz ausgelegt. Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Raumtemperatur der Umgebung anzupassen, bevor Sie es einstecken. Stecken Sie das Netzkabel in eine Netzsteckdose.Deutsch - 6 - Anschluss der Antenne Schließen Sie die Antennen- oder den Kabel-TV- Stecker an die ANTENNENEINGANGS (ANT)-Buchse oder die SATELLITENEINGANGS (LNB)-Buchse auf der Rückseite des TV-Gerätes an. Satellit RÜCKSEITE DES TV-GERÄTES Antenne oder Kabel Meldung MARKENZEICHENANERKENNUNG Die Bezeichnungen HDMI und High-Definition Multimedia Interface, sowie das HDMI-Logo sind Markenzeichen oder eingetragene Markenzeichen der HDMI Licensing Administrator, Inc. in den USA und anderen Ländern. Hergestellt unter der Lizenz der Dolby Laboratories. Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories. Verwenderinformationen zur Entsorgung von Altgeräten und Batterien [Nur Europäische Gemeinschaft] Geräte, die diese Symbole tragen, dürfen nicht als Haushaltsmüll entsorgt werden. Für die Entsorgung dieser Produkte müssen Sie sich nach geeigneten Recycling-Einrichtungen oder Systemen umsehen. Hinweis: Das unten abgebildete Pb-Symbol für Akkus zeigt an, dass dieser Akku Blei enthält. Produkte Batterie Technische Daten TV-Übertragung PAL B/G D/K K I/I’ Empfangskanäle

Digitaler Empfang Vollintegriertes Digital-/ Kabel/Satelliten TV (DVB- T-C-S) (DVB-T2, DVB-S2 kompatibel) Anzahl der maximal möglichen Kanäle

Kanalanzeige Bildschirmanzeige RF-Antenneneingang 75 Ohm (nicht geregelt) Betriebsspannung 220-240V AC, 50Hz. Audio German+Nicam Stereo Audio-Ausgangsleistung (WRMS.) (10% THD) 2 x 6 W Leistungsaufnahme (W) 65 W TV-Abmessungen TxBxH (Mit Standfuß) (mm) 191 x 735 x 495 mm TV-Abmessungen TxBxH (ohne Standfuß) (mm) 78/90 x 735 x 438 mm Bildschirm 32” Betriebstemperaturen und Betriebsfeuchtigkeit 0ºC bis 40ºC, max. 85% FeuchtigkeitDeutsch - 7 - Fernbedienung

(*) MEINE TASTE 1 & MEINE TASTE 2: Je nach Modell haben diese Tasten Standardfunktionen. Allerdings können Sie diesen Tasten besondere Funktionen zuweisen, indem Sie eine dieser, während Sie sich auf der gewünschten Quelle oder auf dem gewünschten Kanal befinden, fünf Sekunden lang gedrückt halten. Auf dem Bildschirm erscheint dann eine Bestätigungsmeldung. Jetzt ist der ausgewählte MEINE TASTE mit der gewählten Funktion belegt. Beachten Sie, dass bei der Erstinstallation MEINE TASTE 1 & 2 auf die Standardfunktionen zurückgesetzt werden.

1. Standby: Schaltet das Fernsehgerät Ein / Aus

2. Zi󰀨erntasten: Wechselt den Kanal, gibt eine Nummer

oder einen Buchstaben in das Textfeld auf dem Bildschirm ein.

3. TV: Schaltet zur TV-Quelle zurück

4. Stummschaltung: Schaltet die Lautstärke des TV-

6. Menu: Zeigt das TV-Menü an

7. Navigationstasten: Hilft durch Menüs, Inhalte usw. zu

browsen und zeigt die Untertitel in TXT-Modus, wenn Rechts oder Links gedrückt wird

8. OK: Bestätigt Benutzerauswahl, hält die Seite (im TXT-

Modus), zeigt die Kanalliste an (DTV Modus)

9. Zurück/Return: Kehrt zum vorherigen Bildschirm zurück,

ö󰀨net die Index-Seite (im TXT-Modus)

10. Medienbrowser: Ö󰀨net den Media-Browser Bildschirm

11. Info: Zeigt Informationen über auf dem Bildschirm

gezeigte Inhalte, zeigt versteckte Informationen (reveal- im TXT-Modus)

12. Meine Taste 1 (*)

13. Farbtasten: Folgen Sie der Anleitung zu den Farbtasten

14. Sprache: Wechselt die Ton-Modi (analoges TV), zeigt

und ändert Ton und die Untertitel-Sprache (digitales TV, sofern vorhanden)

15. Untertitel: Schaltet Untertitel ein-und aus (sofern

16. Schneller Rücklauf: Bewegt Einzelbilder rückwärts in

18. Wiedergabe: Das Abspielen von ausgewählten Medien

19. Stoppen: Hält die gespielten Medien an

20. Schnell Vorwärts: Bewegt Einzelbilder vorwärts in

21. Pause: Hält die abgespielte Medien an

22. Bildschirm: Ändert das Seitenverhältnis des

23. Text: Zeigt Teletext an (sofern verfügbar), erneut drücken,

um den Videotext über das normale Fernseh-bild (Mix) zu überlagern

24. Meine Taste 2 (*)

25. Elektronischer Programmführer (EPG): Zeigt den

Elektronischen Programmführer

26. Verlassen: Damit können Sie Fenster wieder schließen

um zu dem vorherigen Bildschirm zu gelangen

27. Schnellmenü: Zeigt eine Liste der Menüs für schnellen

30. Swap: Sucht schnell zwischen vorherigen und aktuellen

31. Quelle: Zeigt alle verfügbaren Sender und Inhalts-

Quellen anDeutsch - 8 - Anschlüsse Stecker Typ Kabel Gerät SCART- Anschluss (Rückseite) VGA- Anschluss (Rückseite) SEITEN-AV PC/YPbPr Audio Anschluss (seitlich) YPbPr/PC Audio-Kabel HDMI- Anschluss (Rückseite) SPDIF SPDIF- Anschluss (koaxialer Ausgang) (Rückseite) SEITEN-AV Seiten-AV (Audio/ Video)- Anschluss (seitlich) AV-Kabel KOPFHÖRER Kopfhörer- Anschluss (Seite) PC zu YPBPR YPbPr-Video- Anschluss (Rückseite) PC-YPbPr-Verbindungskabel USB- Anschluss (seitlich) CI- Anschluss (seitlich) CAM module Um über den VGA-Eingang ein YPbPr Signal empfangen zu können, müssen Sie ein YPbPr- zu-VGA-Kabel verwenden. Sie können VGA und YPbPr nicht gleichzeitig verwenden. UM PC/YPbPr-Audio zu aktivieren, benötigen Sie die seitlichen Audio- Eingänge sowie ein YPbPr/PC- Audiokabel für die Herstellung der Audio-Verbindung. Wenn ein externes Gerät über die SCART-Buchse angeschlossen wird, schaltet das TV-Gerät automatisch in den AV-Modus.| Während des Empfangs von DTV Kanälen (Mpeg4 H.264) oder im Mediabrowser-Modus ist keine Ausgabe über die SCART-Buchse möglich. Bei Verwendung des Wandmontage-Kits (erhältlich bei verschiedenen Drittanbietern, falls nicht mitgeliefert), empfehlen wir Ihnen, bevor Sie das TV-Gerät an die Wand montieren, alle Kabel an die Rückseite des TV-Gerätes anzuschließen. Sie dürfen nur dann das CI-Modul einsetzen oder herausnehmen, wenn das TV-Gerät ABGESCHALTET ist. Für die genaue Einstellung verweisen wir auf das Handbuch zum Modul. Jeder USB-Eingang Ihres TV-Gerätes unterstützt Geräte bis zu 500mA.Ein Anschluss von Geräten, deren Wert mehr als 500mA beträgt, kann zu Schäden am Fernseher führen.Beim Anschluss eines HDMI-Kabels an Ihr Fernsehgerät, dürfen Sie nur ein geschirmtes HDMI-Kabel verwenden, um eine ausreichende Immunität gegen parasitäre Frequenzstrahlung zu gewährleisten. Wenn Sie ein externes Gerät an das Fernsehgerät anschließen wollen, vergewissern Sie sich, dass sowohl der Fernseher als auch das externe Gerät ausgeschaltet sind. Nachdem Sie alle Geräte angeschlossen haben können Sie die Geräte wieder anschalten.Deutsch - 9 - Ein-/Ausschalten Um das TV-Gerät einzuschalten Verbinden Sie das Netzkabel mit einer Stromquelle wie z.B. einer Wandsteckdose (220-240V Wechselstrom, 50 Hz). Um das TV-Gerät aus dem Standby einzuschalten:

• Drücken Sie entweder die Standby-Taste, Programme +/- oder eine Zifferntaste auf der Fernbedienung.

• Drücken Sie die Seitenfunktionstaste, um den Fernseher in den Standby-Betrieb zu schalten. Um das TV-Gerät auszuschalten Drücken Sie die Standby-Taste auf der Fernbedienung oder den Seitenfunktionsschalter am Fernsehgerät, bis es sich in den Standby-Modus schaltet. Ziehen Sie den Netzstecker, um das TV-Gerät ganz auszuschalten. Hinweis: Wenn das TV-Gerät im Standby-Modus ist, kann die Standby-LED blinken um anzuzeigen, dass Funktionen wie Standby-Suche, Over-Air-Softwareaktualisierung oder Timer eingeschaltet sind.Die LED kann auch blinken, wenn Sie das TV-Gerät aus dem Standby-Modus einschalten. Erste Installation Zum ersten Mal nach dem Einschalten, erscheint das "Sprachauswahl"-Menü. Wählen Sie die gewünschte Sprache und drücken Sie OK. Passen Sie dann auf dem nächsten Bildschirm mit Hilfe der Navigationstasten Ihre Einstellungen an. Hinweis: Je nach eingestellter Länderauswahl werden Sie möglicherweise an dieser Stelle aufgefordert, eine PIN einzurichten und zu bestätigen. Die ausgewählte PIN-Nummer darf nicht 0000 lauten. Wenn Sie aufgefordert werden, müssen Sie später eine PIN für jede Menübedienung eingeben. Über die Sendertypauswahl Digitalantenne:Wenn die Suchoption Digitalantenne eingestellt wurde, sucht das TV-Gerät nach digitalen terrestrischen Sendern, sobald die Ersteinstellungen vorgenommen worden sind. Digitalkabel: Wenn die Suchoption Digitalkabel eingestellt wurde, sucht das TV-Gerät nach digitalen Kabelsendern, sobald die Ersteinstellungen vorgenommen worden sind. Abhängig von Ihren Einstellungen wird möglicherweise eine Bestätigungsaufforderung angezeigt, bevor die Suche startet. Wählen Sie JA und drücken Sie OK, um fortzufahren. Um die Aktion zu beenden, wählen Sie NEIN und drücken auf OK. NetzwerkFrequenz, Netzwerk ID und SuchschritteDrücken Sie OK, wenn Sie fertig sind. Hinweis: Die Suchdauer ändert sich entsprechend den jeweils ausgewählten Suchschritten. Satellit: Wenn die Suchoption Satellit eingestellt wurde, sucht das TV-Gerät nach digitalen Satellitensendern, sobald die Ersteinstellungen vorgenommen worden sind. Vor dem Ausführen der Satellitensuche müssen einige Einstellungen vorgenommen werden. Das Menü Antennen-Typ wird zuerst eingeblendet. Sie können als Antennentyp Direkt, Einzelkabel Satellit oder DiSEqC “ auswählen.

• Direkt: Wenn Sie einen einzelnen Receiver und eine direkte Satellitenschüssel haben, wählen Sie diesen Antennentyp. OK um fortzufahren. Wählen Sie einen verfügbaren Satelliten und drücken Sie OK um den Scan, d.h. die Suche, zu starten.

• Einzelsatellitkabel: Wählen Sie diesen Antennentyp, wenn Sie mehrere Receiver und ein Einzelkabel Satellit-System verwenden. Drücken Sie OK um

indem Sie den Anweisungen auf dem Bildschirm folgen.Drücken Sie OK um den Scan, d.h. die Suche, zu starten.

• DiSEqC-Schalter: Wenn Sie mehrere Satelli- tenschüsseln und einen DiSEqC-Schalter haben, wählen Sie diesen Antennentyp. OK um fortzufahren. Auf dem nächsten Bildschirm kön- nen Sie vier DiSEqC Optionen (sofern verfügbar) einstellen.Drücken Sie die OK-Taste, um den ersten Satelliten auf der Liste zu scannen. Analog: Wenn die Suchoption Analog eingestellt wurde, sucht das TV-Gerät nach analogen Sendern, sobald die Ersteinstellungen vorgenommen worden sind. Zusätzlich können Sie einen Sendertyp als Ihren Favoriten einstellen. Während des Suchvorgangs erhält der ausgewählte Übertragungstyp Priorität, und die Kanäle dieses Typs werden oben auf der Kanalliste angezeigt. Drücken Sie nach dem Abschluss des Vorgangs OK, um fortzufahren. Sie können an dieser Stelle die Option Ladenmodus aktivieren. Diese Option wird die Einstellungen Ihres TV-Gerätes für die Aufstellung in Geschäften

TV-Modells werden die unterstützten Funktionen des TV-Gerätes am oberen Bildschirmrand als Banner-Information angezeigt. Diese Option ist nur zur Verwendung in Geschäften gedacht. Es wird empfohlen für die Verwendung zu Hause den Home Modus auszuwählen. Diese Option ist in Einstellungen>Einstellungen>Sonstige Einstellungen verfügbar und kann später ein- bzw. ausgeschaltet werden. Drücken Sie die OK-Taste auf der Fernbedienung. Nachdem die Ersteinstellungen vorgenommen wurden, startet Ihr TV-Gerät die Suche nach verfügbaren Sendern unter den ausgewählten Sendertypen. Nachdem alle verfügbaren Sender gespeichert sind, werden die Suchergebnisse angezeigt. Drücken SieDeutsch - 10 - OK um fortzufahren. Das Menü Kanalliste bearbeiten wird als Nächstes angezeigt. Sie können die Kanalliste gemäß Ihren Wünschen bearbeiten oder die Menu- Taste zum Verlassen drücken. Während die Suche andauert, erscheint eine Meldung mit der Nachfrage, ob Sie Kanäle gemäß der LKN(*) sortieren möchten. Wählen Sie Ja und drücken Sie OK zum Bestätigen. (*) LKN das Logische Kanalnummernsystem (Logical Channel Number system), dass verfügbare Übertragungskanäle in Übereinstimmung mit einer erkennbaren Kanalnummernsequenz organisiert (wenn verfügbar). Hinweis: Schalten Sie das Gerät während der Erstinstallation nicht ab. Bitte beachten Sie, dass einige Funktionen unter Umständen nicht in allen Ländern verfügbar sind. Nutzung der SatcoDX-Funktion Sie können das Menü Installation>Satelliteneinstel- lungen verwenden, um die SatcoDX-Operationen durchzuführen. Für SatcoDX gibt es im SatcoDX-Menü zwei Optionen. Sie können SatcoDX-Dateien hoch-oder runterladen. Um diese Funktionen nutzen zu können, muss ein USB-Gerät an den Fernseher angeschlossen werden. Sie können die aktuellen Dienste und damit verbundene Satelliten & Transponder vom TV-Gerät auf ein USB- Gerät laden. Des Weiteren können Sie eine auf dem USB-Gerät gespeicherte SatcoDX Datei auf das TV-Gerät übertragen. Wenn Sie eine Liste auf den Fernseher übertragen, werden alle Dienste und die damit verbundenen Satelliten- und Transponder-Einstellungen übertragen und gespeichert. Jegliche schon vorhandenen terrestrischen, Digital Kabel oder analoge Dienste werden gespeichert und nicht überschrieben. Lediglich Satellitendienste werden überschrieben. Anschließend überprüfen Sie Ihre Antennen- Einstellungen und nehmen Sie ggf. Änderungen vor. Sollte die Antenneneinstellungen nicht korrekt konguriert sein wird die Fehlermeldung „Kein Signal“ erscheinen. Medien Abspielen über USB-Eingang Über die USB-Eingänge am TV-Gerät können Sie 2,5 "und 3,5" Zoll (HDD mit externer Stromversorgung), externe Festplatten oder einen USB-Speicherstick an das TV-Gerät anschließen. WICHTIG! Sichern Sie die Dateien Ihres Speichergerätes, bevor Sie es mit dem Gerät verbinden. Der Hersteller übernimmt keinerlei Haftung für beschädigte Dateien oder Datenverluste. Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) oder USB-Festplattenlaufwerke/- Speichersticks mit diesem TV-Gerät nicht kompatibel. Das TV-Gerät unterstützt mit FAT32 oder NTFS formatierte Laufwerke. Warten Sie jeweils etwas vor dem Anschließen bzw. Trennen, da der Player eventuell noch Daten ausliest. Andernfalls können Schäden am USB-Player und USB-Gerät verursacht werden. Ziehen Sie niemals während des Aufnehmens oder Abspielens das USB- Gerät heraus. Sie können USB-Hubs mit den USB-Eingängen Ihres TV-Gerätes benutzen. In einem solchen Fall sind USB- Hubs mit externer Stromversorgung zu empfehlen. Es wird empfohlen, den USB-Eingang/die USB- Eingänge direkt zu verwenden, wenn Sie eine USB- Festplatte anschließen werden. Hinweis:Für die Anzeige von Bilddateien können im Medien- Browser-Menü nur 1000 der auf dem angeschlossenen USB- Gerät gespeicherten Bilddateien angezeigt werden. Menü Medienbrowser Sie können auf einer USB-Festplatte gespeicherte Foto-, Musik- und Videodateien wiedergeben, wenn Sie diese an Ihr TV-Gerät anschließen und den Medienbrowser starten. Schließen Sie eine USB- Festplatte an den USB-Eingang seitlich am TV-Gerät an. Wenn Sie die Menü-Taste im Medienbrowser- Modus drücken, gelangen Sie zu den Menüoptionen Bild, Ton und Einstellungen. Drücken Sie die Menü- Taste, um diesen Bildschirm zu verlassen. Sie können Ihre Einstellungen für den Medienbrowser mit Menü Einstellungen anpassen. Endlos/Zufallswiedergabe Starten Sie die Wiedergabe mit der Wiedergabe-Taste und aktivieren Sie Alle Dateien dieser Liste gemäß der dortigen Reihenfolge in einer Endlosschleife abgespielt. Starten Sie die Wiedergabe mit der OK-Taste und aktivieren Sie Die gleiche Datei wird in einer Endlosschleife (Wiederholung) wiedergegeben. Starten Sie die Wiedergabe mit der Wiedergabe-Taste und aktivieren Sie Alle Dateien auf der Liste werden einmal in zufälliger Reihenfolge wiedergegeben Starten Sie die Wiedergabe mit der Wiedergabe-Taste und aktivieren Sie

Alle Dateien dieser Liste werden in zufälliger Reihenfolge in einer Endlosschleife abgespielt.Deutsch - 11 - CEC und CEC RC Passthrough Mit dieser Funktion lassen sich CEC-fähige Geräte, die über einen HDMI-Anschluss angeschlossen sind, über die Fernbedienung des Fernsehers steuern. Die CEC-Option im Menü Einstellungen>Einstellun- gen>Weitere Einstellungen muss vorher aktiviert werden. Drücken Sie die Taste Quelle und wählen Sie den HDMI-Eingang des angeschlossenen CEC-Geräts im Menü Quellenliste. Wenn eine neue CEC-Quelle angeschlossen wurde, wird es im Menü Quelle mit dem eigenen Namen anstatt mit dem HDMI-Portnamen (DVD Player, Recorder 1, usw.), an den es angeschlos- sen ist, aufgeführt. Die Fernbedienung des TV-Geräts kann automatisch die wichtigsten Funktionen ausführen, nachdem die HDMI-Quelle ausgewählt wurde. Um diesen Vorgang zu beenden und erneut die Steuerung des TV-Geräts über die Fernbedienung zu tätigen, drücken Sie die Schnell-Menü-Taste auf der Fernbedienung, markieren Sie den CEC RC-Passthrough und setzen Sie mit der Links-oder Rechts-Taste auf Aus. Diese Funktion kann auch im Menü Einstellungen>Einstellungen>Sonstige Einstellungen aktiviert werden. Das TV-Gerät unterstützt auch die Funktion ARC (Audio Return Channel). Diese Funktion ist ein Audio- Link, um andere Kabel zwischen dem Fernseher und der Audioanlage (A / V-Receiver oder Lautsprecher- System) zu ersetzen. Bei aktivierten ARC schaltet das TV-Gerät seine anderen Audio-Ausgänge nicht automatisch stumm. Das heißt, dass Sie die TV-Lautstärke manuell auf Null reduzieren müssen, wenn Sie den Ton des angeschlossenen Audiogeräts (bzw. andere optische oder koaxiale Digital-Audio-Ausgänge) hören wollen. Wenn Sie die Lautstärke des angeschlossenen Geräts ändern möchten, sollten Sie dieses Gerät aus der Quellenliste wählen. In diesem Fall sind die Lautstärke-Steuertasten auf das angeschlossene Audio-Gerät gerichtet. Hinweis: ARC wird nur über den HDMI1-Eingang unterstützt. Systemeigene Audiosteuerung Ermöglicht die Verwendung eines Audioverstärkers bzw. Audioreceivers zusammen mit dem Fernseher. Die Lautstärke kann mit Hilfe der Fernbedienung des Fernsehers geregelt werden. Um diese Funktion zu aktivieren, stellen Sie die Option Lautsprecher im Menü Einstellungen>Einstellungen> Sonstige Einstellungen auf Verstärker. Die Fernseherlautsprecher werden auf stumm gestellt und der Ton des empfangenen Programms wird durch das angeschlossene Soundsystem geliefert. Hinweis: Das Audiogerät sollte die System Audio Control- Funktion unterstützen und die CEC-Option sollte auf Aktiviert gesetzt werden.Deutsch - 12 - TV-Menüinhalte System - Bild-Menüinhalt Modus Sie können den Bildmodus ändern um es nach Ihren Wünschen oder Anforderungen anzupassen. Der Bildmodus kann auf eine dieser Optionen eingestellt werden: Kino, Spielen (optional), Sport, Dynamisch und Natürlich. Kontrast Verändert auf dem Bildschirm die Werte für Dunkel und Hell. Helligkeit Stellt die Helligkeit des Bildschirms ein. Schärfe Stellt die Schärfe der am Bildschirm dargestellten Objekte ein. Farbe Stellt die Farbwerte und damit die Farbe ein. Energiesparen Wählen Sie für die Einstellung der Energiespar-Optionen entweder Benutzerdeniert, Minimum, Medium, Maximum, Auto, Bildschirm Aus oder Aus. Hinweis: Die verfügbaren Optionen können abhängig vom gewählten Modus variieren. Backlight Mit dieser Einstellung wird die Hintergrundbeleuchtung geregelt. Die Backlight-Funktion ist deaktiviert, wenn die Energiespar-Option nicht auf Benutzerdeniert eingestellt ist. Erweiterte Einstellungen Dynamischer Kontrast Sie können das dynamische Kontrastverhältnis auf den gewünschten Wert ändern. Rauschunterdrückung Wenn das Sendersignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern. Farbtemperatur Stellt den gewünschten Farbtemperaturwert ein. Die Optionen Kalt, Normal, Warm und Benutzerdeniert sind verfügbar. Weißpunkt Wenn die Farbtemperatur-Option auf Benutzerdeniert eingestellt ist, steht diese Einstellung zur Verfügung. Verändern Sie den „Wärme“- oder „Kälte“-Grad des Bildes durch das Drücken der Links- bzw. Rechts-Taste Bildzoom Stellt das gewünschte Bildgrößenformat ein. Filmmodus Filme werden mit einer unterschiedlichen Anzahl von Bildern je Sekunde bis zu normalen Fernsehprogrammen aufgezeichnet. Schalten Sie diese Funktion ein, wenn Sie sich schnell bewegende Szenen eines Films klarer ansehen möchten. Hauttöne Die Balance kann zwischen -5 und 5 eingestellt werden. Farbtonverschiebung Stellt den gewünschten Farbton ein. RGB-Grad (Optional) Die Farbtemperaturwerte können Sie über die Funktion RGB-Verstärkung einstellen. HDMI Full Range Wenn der Fernsehempfang von einer HDMI-Quelle erfolgt, wird diese Funktion sichtbar. Sie können mit Hilfe dieser Funktion die Schwärze des Bildschirms verbessern. PC-Stellung Erscheint nur, wenn die Eingangsquelle auf VGA/PC gesetzt ist. Auto-Position Passt den Bildschirm automatisch an. Zur Optimierung müssen Sie OK drücken. H-Stellung Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben. V-Stellung Diese Einstellung verschiebt das Bild vertikal auf dem Bildschirm nach Oben oder Unten. Dot Uhr Die Pixelfrequenz Einstellung korrigiert die als vertikale Streifen in Pixel-intensiven Darstellungen wie Tabellen oder Absätzen oder Text in kleinen Schriften auftauchen. Phase Abhängig von der Eingangsquelle (Computer etc.) ist es möglich, dass Sie ein verschwommenes oder rauschendes Bild auf dem Bildschirm sehen. Sie können mit der Phase versuchen, ein klareres Bild zu bekommen. Zurücksetzen Setzt die Bildeinstellungen auf die Werksteinstellungen zurück (mit Ausnahme des Spiele-Modus). Im des VGA (PC)-Modus stehen einige der Optionen im Bild-Menü nicht zur Verfügung. Stattdessen werden die VGA-Modus-Einstellungen im PC-Modus zu den Bildeinstellungen hinzugefügt.Deutsch - 13 - System - Inhalt des Tonmenüs Lautstärke Stellt die Lautstärke ein. Equalizer Wählt den Equalizer-Modus. Die Einstellungen können nur im Benutzer-Modus vorgenommen werden. Balance Stellt ein, ob der Ton entweder aus dem linken oder rechten Lautsprecher kommt. Kopfhörer Stellt die Lautstärke für den Kopfhörer ein. Bevor Sie den Kopfhörer benutzen, vergewissern Sie sich bitte, ob die Kopfhörerlautstärke auf ein niedriges Niveau gesetzt ist, um Gehörschäden zu vermeiden. Sound-Modus Sie können einen Sound-Modus auswählen (falls der gewählte Kanal es unterstützt). AVL (Automatische Lautstärkebegrenzung) Diese Funktion stellt den Ton so ein, dass zwischen den Programmen ein konstanter Ausgangspegel erhalten bleibt. Kopfhörer / Lineout Wenn Sie einen externen Verstärker an Ihren Fernseher anschließen, durch Benutzen des Kopfhöreranschlusses, können Sie diese Option als Lineout festlegen. Wenn Sie einen Kopfhörer an den Fernseher angeschlossen haben, legen Sie diese Option als Kopfhörer fest. Bevor Sie einen Kopfhörer benutzen, vergewissern Sie sich, dass dieser Menüpunkt auf Kopfhörer eingestellt ist. Wenn Lineout eingestellt ist, wird die Ausgabe der Kopfhörerbuchse auf Maximum gestellt, was das Gehör schädigen könnte. Dynamischer Bass Aktiviert oder deaktiviert den Dynamischen Bass. Surround-Sound Der Surround-Modus kann auf Ein oder Aus gestellt werden. Digitaler Ausgang Stellt den Audiotyp für den Digitalausgang ein.Deutsch - 14 - System - Einstellungen Menü Inhalte

Hier nehmen Sie Einstellungen für die Module des bedingten Zugri󰀨s, sofern vorhanden, vor. Sprache Abhängig von der Fernsehanstalt und dem Land können Sie hier verschiedene Sprachen einstellen. Kindersicherung Geben Sie das richtige Passwort ein, um die Einstellungen für die Kindersicherung zu ändern. In diesem Menü können Sie die Menüsperre, die Altersfreigabe, die Kindersicherungbzw. Programmempfehlung ganz einfach einstellen. Sie können außerdem eine neue PIN einstellen oder die standardmäßige CICAM-PIN mit Hilfe der entsprechenden Optionen ändern. Hinweis: Einige Funktionen sind je nach bei der Erstinstallation festgelegten Länderauswahl möglicherweise nicht verfügbar. Die Standard-PIN kann auf 0000 oder 1234 eingestellt sein. Wenn Sie während der Erstinstallation die PIN deniert haben (dies wird je nach Ländereinstellung gefordert), benutzen Sie die PIN, die Sie deniert haben. Timer Stellt den Schlaftimer ein, um das TV-Gerät nach einer gewissen Zeit auszuschalten. Legt die Timer für ausgewählte Programme fest. Datum und Zeit Stellt das Datum und die Uhrzeit ein. Quellen Schaltet die gewählten Quellenoptionen ein oder aus. Zugänglichkeit Zeigt die Zugänglichkeitsoptionen des TV Geräts an. Für Schwerhörige Aktiviert eine spezielle Funktion, die vom Sender gesendet wird. Audio Beschreibung Für Blinde oder Sehbehinderte wird eine Schilderung abgespielt. Drücken Sie OK um alle verfügbaren Menüoptionen der Audio Beschreibung anzuzeigen. Diese Funktion ist nur verfügbar, wenn der Kanalbetreiber sie anbietet. Mehr Zeigt weitere Einstellungsoptionen für das TV-Gerät an. Menü Zeitlimit Verändert die Timeout-Zeit zwischen den Menübildschirmen. Standby-LED Wenn es auf Aus eingestellt ist, leuchtet die Standby-LED nicht auf, wenn sich das TV-Gerät im Bereitschaftsmodus bendet. Softwareaktualisierung Stellt sicher, dass die Firmware des TV-Geräts stets auf dem neusten Stand ist. Drücken Sie OK um die Menüoptionen anzuzeigen. Anwendungsversion Zeigt die aktuelle Software-Version an. Untertitel-Modus Diese Option wird verwendet, um den auf dem Bildschirm angezeigten Untertitel-Modus (DVB-Untertitel / Teletext-Untertitel) auszuwählen, wenn beide verfügbar sind. Als Standard ist die Option DVB-Untertitel eingestellt.Diese Funktion ist nur verfügbar, wenn als Länderoption Norwegen festgelegt wurde. Auto TV AUS Einstellung der gewünschten Zeit, wann das Gerät automatisch auf Standby geht, wenn es nicht bedient wird.

Biss ist ein Satelliten Signal Verschlüsselungssystem, das für einige Sendungen verwendet wird. Wenn Sie bei einer Sendung einen BISS-Schlüssel eingeben müssen, können Sie diese Einstellung verwenden. Markieren Sie Biss-Schlüssel und drücken Sie die OK-Taste, um den Schlüssel für die gewünschte Sendung einzugeben. Vorführ-Modus Wählen Sie diesen Modus, wenn der Bildschirm in einem Laden aufgestellt werden soll. Bei aktivierten Ladenmodus sind einige Elemente im TV-Menü möglicherweise nicht verfügbar. Einschalt Modus Diese Einstellung konguriert die Einschalt Modus. Die Optionen Letzter Zustand und Standby sind verfügbar. CEC Mit dieser Einstellung können Sie die CEC-Funktion aktivieren oder vollständig deaktivieren. Drücken Sie die Links oder Rechts-Taste, um die Funktion zu aktivieren oder deaktivieren. CEC Automatisches Einschalten Diese Funktion ermöglicht es, mit dem angeschlossenen, HDMI-CEC-kompatiblen Gerät den Fernseher einzuschalten und automatisch auf die Eingangsquelle umzuschalten. Drücken Sie die Links oder Rechts-Taste, um die Funktion zu aktivieren oder deaktivieren. Lautsprecher Um den TV-Ton über eine angeschlossene, kompatible Lautsprecheranlage zu hören, stellen Sie Verstärker ein. Die Lautstärke der externen Lautsprecheranlage kann mit Hilfe der Fernbedienung des TV Geräts geregelt werden. OSS Zeigt die Lizenzinformationen der Open Source Software an.Deutsch - 15 - Inhalte des Installationsmenüs Automatischer Sendersuchlauf (Umschalten) Zeigt die Optionen für den automatischen Sendersuchlauf an. Digitalantenne: Sucht und speichert DVB-Sender. Digitalkabel: Sucht und speichert DVB-Kabelsender. Analog:Sucht und speichert analoge Sender.Satellit: Sucht und speichert Satellitensender. Manuelle Kanalsuche Diese Funktion kann zur unmittelbaren Eingabe der Senderdaten verwendet werden. Netzwerk Sendersuchlauf Sucht nach den verknüpften Kanälen des Rundfunksystems. Digitalantenne: Sucht nach Sendern des Antennennetzwerks. Digitalkabel: Sucht nach Sendern des Kabelnetzwerks. Analoge Feinabstimmung Sie können diese Funktion zur Feinabstimmung von analogen Kanälen verwenden. Diese Funktion steht nicht zur Verfügung, wenn keine digitalen Kanäle abgespeichert sind. Satelliten Einstellungen Legt die Satelliteneinstellungen fest. Satellitenliste: Zeigt die verfügbaren Satelliten an. Sie können Satelliten Hinzufügen, löschen oder Satelliteneinstellungen auf der Liste Bearbeiten. Antenneninstallation: Sie können die Satellitenantenneneinstellungen ändern und/oder eine neue Satellitensuche starten. SatcoDX: Sie können mit Hilfe der entsprechenden Optionen SatcoDX-Daten hoch- bzw. herunterladen. Installationseinstellungen (Optional) Zeigt das Menü Installationseinstellungen an. Standby-Suche (*):Ihr Fernsehgerät sucht im Standby nach neuen oder fehlenden Sendern. Gefundene neue Sender werden angezeigt. Dynamische Senderaktualisierung(*):Wenn diese Option als aktiviert eingestellt ist, werden die Änderungen für den Sender, wie beispielsweise Frequenz Kanalname, Untertitel, Sprache usw. bei laufendem TV-Gerät automatisch angewandt. (*) Verfügbarkeit je nach Modell. Programmliste löschen Verwenden Sie diese Einstellung, um die gespeicherten Kanäle zu löschen. Diese Einstellung ist nur sichtbar, wenn in der Länder-Option Dänemark, Schweden, Norwegen oder Finnland eingestellt ist. Wählen Sie die aktive Sendergruppe Diese Einstellung erlaubt es Ihnen, nur die Sendungen der ausgewählten Netzwerke in der Programmliste anzeigen zu lassen. Diese Funktion ist nur verfügbar, wenn als Länderoption Norwegen festgelegt wurde. Erste Installation Löscht alle gespeicherten Kanäle und Einstellungen, setzt das TV-Gerät auf die Werkseinstellungen zurück und beginnt die Erstinstallation.Deutsch - 16 - Allgemeine Bedienung Verwendung der Programmliste Das TV-Gerät sortiert alle gespeicherten Fernsehsender in eine Programmliste. Sie können diese Programmliste verändern, Favoriten einstellen oder mit der Programmliste-Option aktive Senderauswahlen einstellen.Drücken Sie die Taste OK, um den in der Programmliste markierten Sender zu löschen. Sie können die aufgelisteten Sender ltern, indem Sie entweder die Blaue Taste drücken oder das Menü Programmliste bearbeiten durch das Drücken der Grünen Taste ö󰀨nen, um weitere Änderungen an der aktuellen Liste vorzunehmen. Die Favoritenlisten verwalten Sie können vier verschiedene Listen mit Ihren bevorzugten Sendern erstellen. Gehen Sie zur Programmliste im Hauptmenü oder drücken Sie die grüne Taste, während die Programmliste auf dem Bildschirm angezeigt wird, um das Menü Programmliste bearbeiten zu ö󰀨nen. Wählen Sie den gewünschten Sender auf der Liste. Sie können eine Mehrfachauswahl vornehmen, indem Sie die gelbe Taste drücken. Drücken Sie die OK-Taste, um das Menü für die Optionen für Senderliste bearbeiten zu öffnen, und wählen Sie die Option Favoriten hinzufügen/entfernen. Drücken Sie die OK-Taste noch einmal. Stellen Sie die gewünschte Listenoption auf Ein. Alle gewählten Sender werden zur Liste hinzugefügt. Um einen oder mehrere Sender von einer Favoritenliste zu entfernen, führen Sie diese Schritte in der gleichen Reihenfolge durch und stellen Sie die gewünschten Listenoptionen auf Aus. Sie können die Filter-Funktion im Menü Programmliste bearbeiten nutzen, um die Sender in der Programmliste entsprechend Ihren Wünschen dauerhaft zu ltern. Mit Hilfe dieser Filter-Option können Sie eine der vier Favoritenliste festlegen, die immer angezeigt wird, wenn die Programmliste geöffnet wird. Die Filterungsfunktion im Menü Programmliste filtert nur die aktuell angezeigte Programmliste, um einen Sender zu finden und diesen einzuschalten. Diese Änderungen finden beim nächsten Aufruf der Programmliste nur dann Anwendung, wenn Sie diese speichern. Um die Änderungen an der Liste zu speichern, drücken Sie die Rote Taste nach dem Filtern und bei auf dem Bildschirm angezeigter Programmliste. Kindersicherungseinstellungen Die Optionen des Kindersicherungseinstellungen- Menü dient dazu, einzelnen Nutzern den Zugang zu bestimmten Programmen, Sendern und zur Nutzung der Menüs zu verwehren. Diese Einstellungen finden sich im Menü Einstellungen>Einstellungen>Kindersicherung. Um die Menüoptionen der Kindersicherung anzuzeigen, muss eine PIN eingegeben werden. Nach der Eingabe der richtigen PIN werden die Kindersicherungseinstellungen angezeigt. Menüsperre: Diese Einstellung aktiviert bzw. deaktiviert den Zugang zu allen Menüs. Altersfreigabe: Ist diese Option eingestellt, bezieht das das Gerät vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugri󰀨 auf die Sendung gesperrt. Hinweis: Wenn bei der Erstinstallation in der Ländereinstellung Frankreich, Italien oder Österreich festgelegt wurde, ist der Wert für die Jugendschutz-Sperre standardmäßig auf 18 gesetzt. Kindersicherung: Wenn diese Option auf EIN gestellt ist, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Steuertasten am TV-Gerät deaktiviert. PIN einstellen: Legt eine neue PIN-Nummer fest. Standardmäßige CICAM-PIN: Diese Option erscheint als ausgegraut, wenn kein CI-Modul in den CI-Schlitz des TV-Geräts eingesteckt wurde. Sie können die voreingestellte PIN der CI-CAM mit Hilfe dieser Option ändern. Hinweis: Die Standard-PIN kann auf 0000 oder 1234 eingestellt sein.Wenn Sie während der Erstinstallation die PIN deniert haben (dies wird je nach Ländereinstellung gefordert), benutzen Sie die PIN, die Sie deniert haben. Einige Funktionen sind je nach bei der Erstinstallation festgelegten Länderauswahl möglicherweise nicht verfügbar. EPG (Elektronischer Programmführer) Einige Sender übermitteln Informationen zu ihren Programmen. Drücken Sie die Taste EPG, um das Programmführer-Menü aufzurufen. Es stehen 3 Anzeigetypen für die Programminformationen zur Verfügung: Programmzeitleiste, Sendungsliste und Jetzt/Nächste Sendung. Um zwischen diesen zu wechseln, befolgen Sie die Anweisungen am unteren Bildschirmrand. Zeitleiste Zoom (gelbe Taste): Drücken Sie die gelbe Taste, um die Sendungen macht keinen sinn. Filter (blaue Taste): Zeigt die Filteroptionen an. Genre auswählen (Untertitel-Taste): Zeigt das Menü Genre auswählen an. Mit dieser Funktion können Sie die EPG-Datenbank nach einem bestimmten Genre durchsuchen.Die im EPG verfügbaren Informationen werden durchsucht und die Ergebnisse, die zu Ihren Suchkriterien passen, hervorgehoben. Optionen (OK-Taste): Zeigt Sendungsoptionen an. Progammdetails (Info-Taste): Zeigt ausführliche Informationen über die gewählten Sendungen an. Nächster/Vorheriger Tag (Programme +/-Tasten): Zeigt die Sendungen des vorherigen bzw. des nächsten Tages an.Deutsch - 17 - Suchen (Text-Taste): Zeigt die Menü-Suche an. Jetzt (Quelle-Taste):Zeigt die aktuelle Sendung des markierten Kanals. Sendungsliste (*) (*) In dieser Anzeigeoption werden nur die die Sendungen der markierten Kanäle aufgeführt. Vorherig Zeitabschnitt (rote Taste): Zeigt die Sendungen des vorhergehenden Zeitabschnitts an. Nächster/Vorheriger Tag (Programme +/-Tasten): Zeigt die Sendungen des vorherigen bzw. des nächsten Tages an. Sendungsdetails (Info-Taste): Zeigt ausführliche Informationen über die gewählten Sendungen an. Filter (Text-Taste): Zeigt die Filteroptionen an. Nächster Zeitabschnitt (grüne Taste): Zeigt die Sendungen des nächsten Zeitabschnitts an. Optionen (OK-Taste): Zeigt Sendungsoptionen an. Jetzt/Nächste Sendung Optionen (OK-Taste): Zeigt Sendungsoptionen an. Sendungsdetails (Info-Taste): Zeigt ausführliche Informationen über die gewählten Sendungen an. Filter (blaue Taste): Zeigt die Filteroptionen an. Sendungsoptionen Benutzen Sie die Navigationstasten, um eine Sendung zu markieren und drücken Sie die OK-Taste, um das Menü Sendungsoptionen anzuzeigen. Folgende Optionen stehen zur Auswahl. Kanal auswählen: Mit dieser Option können Sie zum gewählten Kanal umschalten. Timer für Sendung /Timer für Sendung löschen: Drücken Sie die OK-Taste, nachdem Sie eine Sendung im EPG-Menü ausgewählt haben. Wählen Sie die Option Timer für Sendung einstellen und drücken Sie die OK-Taste. Sie können einen Timer für zukünftige Sendungen einstellen. Um einen schon eingestellten Timer zu löschen, markieren Sie die Sendung und drücken die OK-Taste. Wählen Sie die Option Timer für Sendung löschen. Der Timer wird gelöscht. Hinweise: Sie können nicht auf einen anderen Kanal oder eine andere Quelle schalten, während auf dem aktuellen Kanal ein Timer aktiv ist. Es ist nicht möglich zwei Timer oder Aufnahmen für zwei gleichzeitig laufende Sendungen programmieren. Teletext-Dienste Drücken Sie zum Ö󰀨nen die Text-Taste. Drücken Sie erneut, um den Misch-Modus einzuschalten, der es Ihnen ermöglicht die Teletext-Seite und die Fernsehsendung gleichzeitig zu sehen. Drücken Sie nochmals diese Taste, um den Modus wieder zu verlassen. Sofern vorhanden, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Folgen Sie den auf dem Bildschirm angezeigten Anweisungen. Softwareaktualisierung Ihr TV-Gerät kann automatisch Aktualisierungen für die Firmware über die Sendesignale nden und installieren. Suche nach Softwareaktualisierungen über die Benutzerschnittstelle Wählen Sie im Hauptmenü System>Einstellungen und dann Sonstige Optionen aus. Gehen Sie zu Software Upgrade und drücken Sie die OK-Taste. Im Menü Upgrade-Optionen wählen Sie Upgrades suchen und drücken Sie die OK Taste, um nach Softwareaktualisierungen zu suchen. Wird eine neue Softwareaktualisierung gefunden, beginnt das Gerät mit dem Herunterladen. Bestätigen Sie nach dem Abschluss des Downloads die Frage nach einem Neustart des TV-Geräts, indem Sie OK für die Fortsetzung des Neustarts drücken. 3 Hintergrundsuche und Aktualisierungsmodus Wenn Ihr Fernsehgerät mit einem Empfangssignal verbunden und die Option Automatische Suche im Menü Upgrade Optionen auf Aktiviert eingestellt ist, wird es um 3:00 Uhr nachts nach neuen Aktualisierungen suchen. Wenn eine neue Software gefunden und erfolgreich heruntergeladen wurde, wird diese nach dem nächsten Einschalten installiert. Hinweis: Ziehen Sie nicht den Netzstecker, solange während des Neustarts die LED blinkt. Wenn das Gerät nach der Aktualisierung nicht einschaltet, stecken Sie es aus und stecken es nach zwei Minuten wieder ein. Fehlerbehebung & Tipps Das TV-Gerät schaltet sich nicht ein Vergewissern Sie sich, dass das Netzkabel sicher in die Steckdose eingesteckt ist. Überprüfen Sie Batterien, ob sie leer sind. Drücken Sie die Netztaste am TV-Gerät. Schlechte Bildqualität

• Haben Sie das richtige Empfangssystem ausgewählt?

• Niedriger Signalpegel kann Bildverzerrungen verursachen. Bitte prüfen Sie den Antennenzugang.

• Überprüfen Sie, ob Sie die richtige Frequenz eingegeben haben.

• Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab. Kein Bild

• Dies bedeutet, dass Ihr Fernsehgerät keine Übertragung empfängt. Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist.

• Ist die Antenne richtig angeschlossen?Deutsch - 18 -

• Ist das Antennenkabel beschädigt?

• Wurden geeignete Stecker verwendet, um die Antenne anzuschließen?

• Wenn Sie nicht sicher sind, fragen Sie Ihren Händler. Kein Ton

• Sehen Sie nach, ob das Fernsehgerät stumm geschaltet ist. Drücken Sie die Stumm-Taste oder erhöhen Sie zur Prüfung die Lautstärke.

• Es könnte sein, dass der Ton nur aus einem Lautsprecher kommt Überprüfen Sie die Balance- Einstellung im Ton-Menü. Fernbedienung - keine Funktion

• Möglicherweise sind die Batterien leer. Ersetzen Sie diese. Eingangsquellen - können nicht ausgewählt werden

• Wenn Sie keine Eingangsquelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen.

• Prüfen Sie die AV-Kabel und deren Anschlüsse, wenn Sie versuchen, die dem angeschlossenen Gerät zugewiesene Eingangsquelle einzuschalten.Deutsch - 19 - Typische Anzeigemodi PC-Eingang In der folgenden Tabelle werden einige der üblichen Video Display-Modi dargestellt. Unter Umständen unterstützt Ihr TV-Gerät keine verschiedenen Auösungen. Ihr Gerät unterstützt eine Auösung bis zu 1920x1080. Index Auösung Frequenz 1 640x480 60 Hz 2 800x600 56 Hz 3 800x600 60 Hz 4 1024x768 60 Hz 5 <1024x768 66 Hz 6 1280x768 60 Hz 7 1280x960 60 Hz 8 1280x1024 60 Hz 9 1360x768 60 Hz 10 1400x1050 60 Hz 11 1600x1200 60 Hz 12 1920x1080 60 Hz AV- und HDMI-Signalkompatibilität Quelle Unterstützte Signale Verfügbar EXT (SCART) PAL 50/60 O NTSC 60 O RGB 50 O RGB 60 O Seiten-AV PAL 50/60 O NTSC 60 O PC/YPbPr 480I, 480P 60Hz O 576I, 576P 50Hz O <720P 50Hz, 60Hz O <1080I 50Hz, 60Hz O <1080P 50Hz, 60Hz O HDMI <480I 60Hz O <480P 60Hz O 576I, 576P 50Hz O <720P 50Hz, 60Hz O <1080I 50Hz, 60Hz O <1080P 24Hz, 25Hz 30Hz, 50Hz, 60Hz

(X: Nicht verfügbar, O: Optional) In einigen Fällen kann unter Umständen ein Signal nicht richtig auf dem TV angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Set-Top etc.). Wenn so etwas bei Ihnen auftritt, sollten Sie sich mit dem Händler und auch dem Hersteller des Ausgangsgerätes in Verbindung setzen.Deutsch - 20 - Unterstütze Dateiformate im USB-Modus Medien Erweiterung Formatieren Hinweise Video .mpg, .mpeg <MPEG1-2 MPEG1 768x576 @ 30P, MPEG2:1920x1080 @ 30P .vob <MPEG2 1920x1080 @ 30P .mp4 MPEG4, Xvid, H.264 .mkv H.264, MPEG4,VC-1 .avi MPEG2, MPEG4, Xvid, H.264 .v H.264/VP6/ Sorenson H.264/VP6: 1920x1080 @ 30P Sorenson: 352x288 @ 30P .mp4, .mov, .3gpp, .3gp, MPEG- Transportstream, .ts,.trp, .tp, .mkv HEVC/H.265 1080P@60fps - 50Mbps .3gp MPEG4, H.264 1920x1080 @ 30P Audio .mp3 MPEG1 Layer 2 und 3 Layer2 32Kbps ~ 448Kbps (Bitrate) / 32kHz, 44,1kHz, 48kHz, 16kHz, 22,05kHz, 24kHz (Abtastrate) Layer3 32Kbps ~ 320Kbps (Bit rate) / 32kHz, 44,1kHz, 48kHz, 16kHz, 22,05kHz, 24kHz, 8kHz, 11,025kHz, 12kHz (Abtastrate) (funktioniert nur mit Video- Dateien) <AC3 32Kbps ~ 640Kbps (Bitrate) / 32kHz, 44,1kHz, 48kHz (Abtastrate) AAC 16Kbps ~ 576Kbps (Bit rate) / 48kHz, 44,1kHz, 32kHz, 24kHz, 22,05kHz, 16kHz, 12kHz, 11,025kHz, 8kHz (Abtastrate) <EAC3 32Kbps ~ 6Kbps (Bitrate) / 32kHz, 44,1kHz, 48kHz (Abtastrate) LPCM Unsigned 8bit PCM, Signed/Unsigned 16bit PCM (jeweils big/little Endian), 24bit PCM (big Endian), DVD LPCM 16/20/24bit (Bitrate) / 6kHz, 8kHz, 11,025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz , 88,2kHz, 96kHz, 176,4kHz, 192kHz (Abtastrate) IMA-ADPCM/ MS-ADPCM 384Kbps (Bitrate) / 8KHz ~ 48Khz (Abtastrate) LBR 32Kbps ~ 96Kbps (Bitrate) / 32kHz, 44,1kHz, 48kHz (Abtastrate) Bild .jpeg Grundlinie Auösung(BxH): <17000x10000 Progressiv Auösung(BxH): <4000x4000 .bmp - Auösung(BxH): <5760x4096 Untertitel .sub, .srt - -Deutsch - 21 - Unterstützte DVI-Auösungen Wenn Sie Zusatzgeräte über das DVI-Adapterkabel (DVI zu HDMI, nicht im Lieferumfang enthalten) an die Anschlüsse Ihres TV-Gerätes anschließen, können Sie die folgenden Auösungsrichtwerte verwenden. 56Hz 60Hz 66Hz 70Hz 72Hz 75Hz 640x400

• 1920x1080 þDeutsch - 22 - Hinweis zur Konformität Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben der Richtlinie 2014/53/EU. Die o󰀩zielle Konformitätserklärung nden Sie unter doc. vosshub.com (siehe vorletzte Seite). Dieses Gerät ist ausschließlich für die Verwendung in geschlossenen Räumen geeignet. Dieses Gerät kann in allen Ländern der EU verwendet werden. Information zu Unicable: Dieser LCD-Fernseher entspricht dem europäischen Industriestandard EN50494 (2007) “Einkabelsignalver- teilung”, bei dem die empfangenen Satellitensignale über ein einziges koaxiales Kabel verteilt werden. Importiert durch: VESTEL GERMANY GmbH, Parkring 6 D-85748 Garching b. München Deutschland Denition der Begri󰀨e Bildverhältnis Dieser Begri󰀨 bezieht sich auf das Verhältnis von Bildhöhe und -breite. AVL Automatische Laut󰀬ärkebegrenzung. Helligkeit Diese Steuerung deniert den allgemeinen Helligkeitsgrad des Gesamtbilds. Kontra󰀬 Damit wird der Bereich der optischen Dichte und der Ton des Gesamtbilds einge󰀬ellt. Component-Audioeingänge Wird für den normalen, analogen Audioanschluss zwischen Geräten verwendet. HDMI High Denition Multimedia Interface. Dieser Anschluss liefert ein unkomprimiertes digitales Video- und Audiosignal hoher Qualität. Dabei werden Audio- und Videosignale über einen einzigen Anschluss ausgegeben. NTSC Der in den USA verwendete Standard für Zeilen- TV-Signale, der auch in einigen anderen Ländern verwendet wird. OSD Bildschirmanzeige (On Screen Display). Informationen wie Kanalnummer und Laut󰀬ärke, die auf dem Bildschirm des TV-Gerätes angezeigt werden. PAL Europäische Norm für Zeilen-TV-Signale. SECAM Ein in Frankreich und einigen anderen Ländern verwendetes Videoformat, das dem Format PAL ähnlich i󰀬. Scart Analoger Audio-/Video-Anschluss mit 21 Pins. Wird hauptsächlich bei TV-Geräten in Europa verwendet. Schärfe Eine Steuerung, die den E󰀨ekt einer größeren Auösung durch Hell-/Dunkelübergänge erzeugt. Sy󰀬em Deniert die Übertragungsart des TV-Bildes, da das Übertragungssy󰀬em nicht in allen Ländern dasselbe i󰀬. VGA VGA i󰀬 ein verbreiteter Standard für die Grakanzeige auf PCs. LPCM LPCM 󰀬eht für Pulse Code Modulation und i󰀬 ein digitales Audiosignal. MPEG Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.English - 23 - Contents Safety Information p. 24
• Markings on the Product p. 24
• Environmental Information Features p. 25

Deutsch Produkt-Datenblatt Markenzeichen Produkt-Nr. Modell-Nr. Energieeffizienzklasse Sichtbare Bildschirmgröße

Deutsch Durchschnittlicher Stromverbrauch im ein

Jährlicher Energieverbrauch

Standby-Stromverbrauch (Watt) Stromverbrauch im ausgeschaltetem Zustand

Display-Auflösung (px)

Energy consumption kWh per year, based on the power consumption of the television operating 4 hours per day for 365 days. The actual energy consumption will depend on how the television is used. Energieverbrauch kWh/Jahr, auf der Grundlage eines täglich vierstündigen Betriebs des Fernsehgerätes an 365 Tagen. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Fernsehgerätes ab. . . 365 4 kWh
