KDL-40EX720 - Fernseher SONY - Kostenlose Bedienungsanleitung

Bildschirmgröße	40 Zoll (101,6 cm)
Auflösung	Full HD 1920 x 1080 Pixel
Bildformat	16:9
Anzeigetechnologie	LCD Hintergrundbeleuchtung Edge LED
Bewegungsverarbeitung	Motionflow XR 200
Bildmotor	X-Reality
Dynamischer Kontrast	2.000.000:1
3D Aktiv	Ja (eingebauter Infrarotsender)
Digitaltuner	DVB-T, DVB-C
Analoger Tuner	PAL B/G, D/K, I, SECAM
HDMI-Eingänge	4 (1 seitlich + 3 hinten)
USB-Anschlüsse	2 x USB 2.0 (seitlich)
PC-Eingang	HD15 / VGA (seitlich)
Internet-Konnektivität	BRAVIA Internet Video, WiFi optional (USB-Adapter)
Skype-Kompatibilität	Ja (Kamera separat erhältlich)
Audioleistung	20 W (2 x 10 W)
Stromverbrauch	ca. 116 W
Abmessungen mit Standfuß (B x H x T)	943 x 616 x 250 mm
Abmessungen ohne Standfuß (B x H x T)	943 x 586 x 42 mm
Gewicht mit Standfuß	ca. 14,4 kg

Häufig gestellte Fragen - KDL-40EX720 SONY

Wie aktiviere ich 3D auf dem Sony KDL-40EX720?

Der KDL-40EX720 unterstützt aktives 3D mit integriertem Infrarotsender. Drücken Sie die 3D-Taste auf der Fernbedienung oder gehen Sie zu Menü > Bild > 3D-Einstellungen. Sie benötigen kompatible aktive 3D-Brillen von Sony (TDG-BR250 oder TDG-BR100), die separat verkauft werden.

Welche 3D-Brillen sind mit diesem Fernseher kompatibel?

Der KDL-40EX720 verwendet die aktive Shutter-3D-Technologie. Die Sony-Brillen TDG-BR250 und TDG-BR100 sind kompatibel. Stellen Sie sicher, dass sie vor der Verwendung geladen sind; das Laden erfolgt über ein USB-Kabel.

Ist WLAN in diesem Fernseher integriert?

Nein, WLAN ist nicht standardmäßig integriert. Der KDL-40EX720 ist Wireless Ready: Sie müssen einen separat erhältlichen Sony WLAN-USB-Adapter (Referenz UWA-BR100) hinzufügen. Sie können auch ein Ethernet-Kabel verwenden, das direkt an die RJ45-Buchse des Fernsehers angeschlossen wird.

Wie greife ich auf Internetanwendungen (BRAVIA Internet Video) zu?

Verbinden Sie den Fernseher mit Ihrem Netzwerk (Ethernet-Kabel oder WLAN-USB-Adapter) und drücken Sie dann die BRAVIA Internet Video-Taste auf der Fernbedienung. So erhalten Sie Zugriff auf die verfügbaren Streaming-Dienste (YouTube usw.). Die Anwendungen sind über dieses Portal zugänglich.

Wie viele HDMI-Eingänge hat dieser Fernseher?

Der KDL-40EX720 verfügt über 4 HDMI-Eingänge: 1 an der Seite und 3 auf der Rückseite. Dies ermöglicht den gleichzeitigen Anschluss mehrerer Geräte (3D-Blu-ray-Player, Spielekonsole, Satelliten-Receiver usw.).

Wie kann ich Dateien von einem USB-Stick oder einer externen Festplatte abspielen?

Stecken Sie Ihr Gerät in einen der 2 seitlichen USB 2.0-Ports, drücken Sie dann HOME und wählen Sie die Multimedia-Option. Unterstützte Formate sind:

• Fotos: JPEG
• Musik: MP3
• Video: MPEG-1, MPEG-2 (TS und PS)

Kann man Sendungen auf einer USB-Festplatte (PVR) aufnehmen?

Ja, der KDL-40EX720 hat eine PVR-Funktion. Schließen Sie eine USB-Festplatte (32 GB bis 2 TB) an, formatieren Sie sie über das Menü des Fernsehers und programmieren Sie die Aufnahme über den Programmführer oder starten Sie sie direkt mit der REC-Taste auf der Fernbedienung.

Wie behebe ich ruckelnde oder unscharfe Bilder bei Filmen?

Gehen Sie zu Menü > Bild > Erweiterte Einstellungen und passen Sie die Motionflow XR 200-Einstellung an. Im Filmmodus reduzieren Sie die Intensität oder wählen Sie den Impuls-Modus für eine natürlichere Darstellung. Das vollständige Deaktivieren von Motionflow kann auch bei bestimmten Filminhalten helfen.

Wie aktualisiere ich die Firmware des Fernsehers?

Gehen Sie zu Menü > Einstellungen > Produktunterstützung > Software-Update. Wenn der Fernseher mit dem Internet verbunden ist, erfolgt das Update online. Andernfalls laden Sie die Update-Datei von der Website sony.de auf einen USB-Stick herunter und stecken Sie ihn in den USB-Port des Fernsehers.

Wie nutze ich Skype auf diesem Fernseher?

Der KDL-40EX720 ist Skype Ready. Greifen Sie über BRAVIA Internet Video auf Skype zu, melden Sie sich bei Ihrem Konto an und schließen Sie eine kompatible Kamera (z. B. Sony CMU-BR100) an den seitlichen USB-Port an. Je nach verwendeter Kamera kann ein externes Mikrofon erforderlich sein.

Wie setze ich den Fernseher auf die Werkseinstellungen zurück?

Gehen Sie zu Menü > Einstellungen > Zurücksetzen > Persönliche Daten. Dieser Vorgang löscht alle Einstellungen und gespeicherten Sender. Nach dem Zurücksetzen muss der Initialisierungsassistent (Sprache, Land, Sendersuche) neu gestartet werden.

Kein Ton am HDMI-Ausgang, was tun?

Überprüfen Sie Menü > Ton > Digitale Audioausgabe und wählen Sie PCM oder Auto. Stellen Sie sicher, dass die richtige HDMI-Quelle ausgewählt und das Kabel ordnungsgemäß angeschlossen ist. Wenn Sie einen AV-Verstärker verwenden, überprüfen Sie auch die Kompatibilität des übertragenen Audioformats.

BEDIENUNGSANLEITUNG KDL-40EX720 SONY

Bedienungsanleitung DE

Digitale Elektronische Programmagids

Favorieten

Schermmodus

Beeldmodus

Teletekst

Analoge instellingen

External ingangen

Netwerk

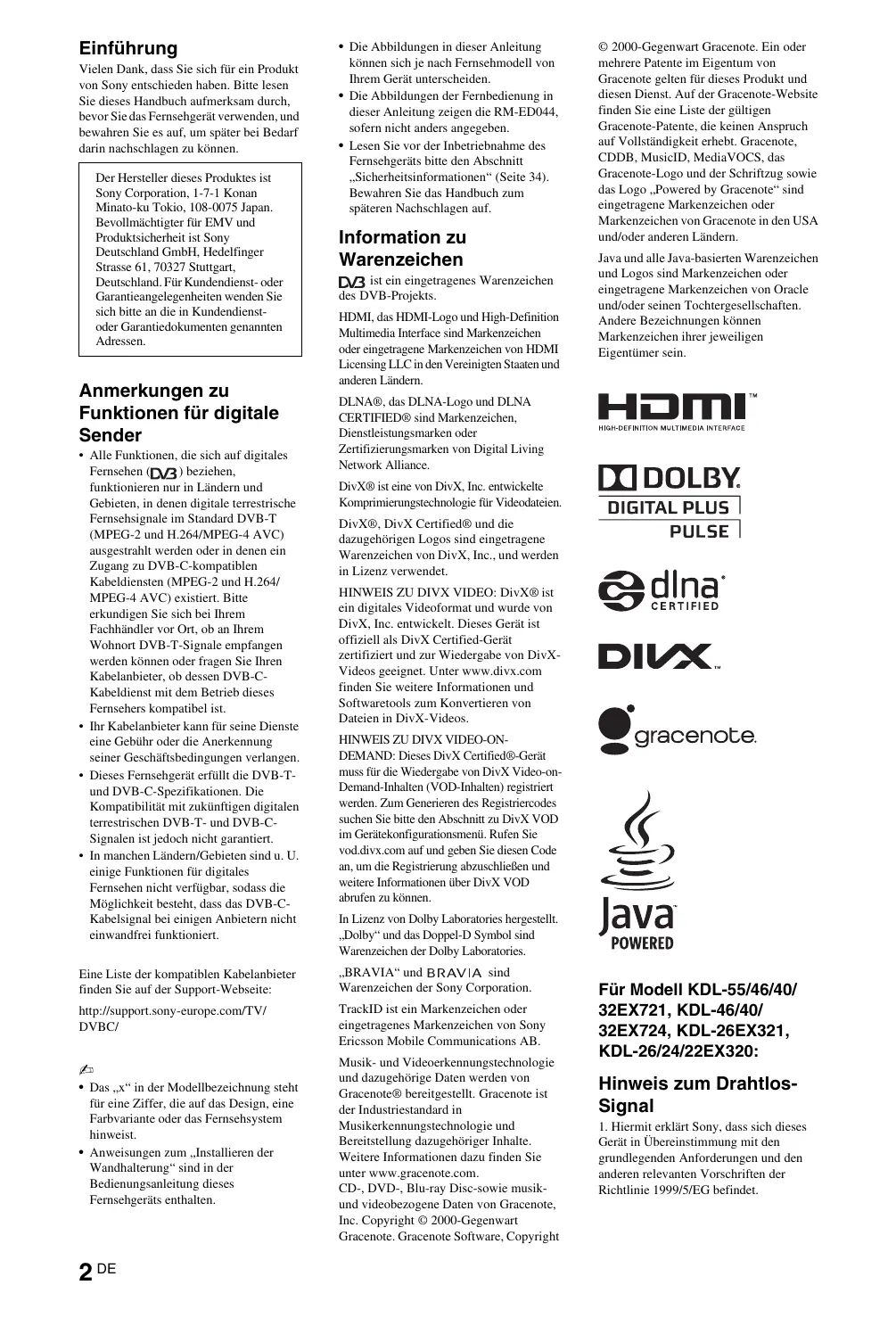

Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben.itte lessen Sie theses Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden, und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu konnen.

Der Hersteller theses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktischereit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst-ode Garantieangelegenheiten wenden Sie sichitte an die in Kundendienstoder Garantiedokumenten genommen Adressen.

Anmerkungen zu Funktionen für digitale Sender

• Alle Funktionen, die sich auf digitales Fernsehen (D3) beziehen, faktionieren nur in Ländern und Gebieten, in den digitale terrestrische Fernsehsignale im Standard DVB-T (MPEG-2 und H.264/MPEG-4 AVC) ausgestrahlt werden oder in denen ein Zugang zu DVB-C-kompatiblen Kabeldiensten (MPEG-2 und H.264/MPEG-4 AVC) existiert.itte erkundigen Sie sich bei Ihr Mach Fachhändler vor Ort, ob an Ihrwohnort DVB-T-Signale empfangenen werden können oder Fragen Sie ihren Kabelanbieter, ob dessen DVB-C-Kabeldienst mit dem Betrieb dieser Fernsehers kompatibel ist.
• Ihr Kabelanbieter kann für seine Dienste eine Gebühr oder die Anerkennung seiner Geschäftsbedingungen verlangen.
• Dieses Fernsehgerät erfoldt die DVB-T-und DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T- und DVB-C-Signalen ist jeder nicht garantiert.
• In manchen Ländern/Gebieten sind u. U. eine Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-C-Kabelsignal bei einigen Anbierten nicht einwandfrei funkTIONiert.

Eine Listeder kompatiblen Kabelanbieter
finden Sie auf der Support-Website:
http://support.sony-europe.com/TV/
DVBC/

#

• Das „x“ in der Modellbezeichnung stets für eine Ziffer, die auf das Design, eine Farbvariante oder das Fernsehsystem hinweist.
• Anweisungen zum „Installieren der Wandhalterung“ sind in der Bedienungsanleitung thises Fernsehgeräts enthalten.

Die Abbildungen in dieser Anleitung können sich je nach Fernsehmodell von Ihr Gemärt unterschieden.
Die Abbildungen der Fernbedienung in dieser Anleitung zeigen die RM-ED044, sofern nicht anders angegeben.
- Lesen Sie vor der Inbetriebnahme des Fernsehgeratsitte den Abschnitt „Sicherheitsinformationen" (Seite 34). Bewahren Sie das Handbuch zum späteren Nachschlagen auf.

Information zu Warenzeichen

DVBist ein eingetragenes Warenzeichen des DVB-Projekts.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

DLNA®, das DLNA-Logo und DLNA CERTIFIED® sind Markenzeichen, Dienstleistungsmarken oder Zertifizierungsmarken von Digital Living Network Alliance.

DivX® ist eine von DivX, Inc. entwickelte Komprimierungstechnologie für Videodateien.

DivX®, DivX Certified® und die dazugehörigen Logos sind eingetragene Warenzeichen von DivX, Inc., und werden in Lizenz verwendet.

HINWEIS ZU DIVX VIDEO: DivX® ist ein digitales Videoformat und wurde von DivX, Inc. entwickelt. Diese Gerät ist offiziell als DivX Certified-Gerät zertifiziert und zur Wiedergabe von DivX-Videos geeignet. Unter www.divx.com finden Sie weitere Informationen und Softwaretools zum Konvertieren von Dateien in DivX-Videos.

HINWEIS ZU DIVX VIDEO-ON- DEMAND: Dieses DivX Certified®-Gerät muss für die Wiedergabe von DivX Video-on-Demand-Inhalten (VOD-Inhalten) registriert werden. Zum Generieren des Registriercodes suchen Sieitte den Abschnitt zu DivX VOD im Gerätekonfigurationsmenu.ufen Sie vod.divx.com auf und geben Sie diesen Code an, um die Regierierung abzuschlieben und weitere Informationen über DivX VOD abrufen zu können.

In Lizenz von Dolby Laboratories hergestellt. „Dolby" und das Doppel-D Symbol sind Warenzeichen der Dolby Laboratories.

"BRAVIA" und BRAVIA sind Warenzeichen der Sony Corporation.

TrackID ist ein Markenzeichen oder eingetragenes Markenzeichen von Sony Ericsson Mobile Communications AB.

Musik- und Videoerkennungstechnologie und dazugehörige Daten werden von Gracenote® bereitgestellt. Gracenote ist der Industriestandard in Musikerkennungstechnologie und Bereitstellung dazugehöriger Inhalte. Weitere Informationen dazu finden Sie unter www.gracenote.com. CD-, DVD-, Blu-ray Disc-sowie musik-und videobezogene Daten von Gracenote, Inc. Copyright © 2000-Gegenwart Gracenote. Gracenote Software, Copyright

© 2000-Gegenwart Gracenote. Ein oder mehrere Patente im Eigentum von Gracenote gelten für these Produkte und diesen Dienst. Auf der Gracenote-Website führen Sie eine Liste der gültigen Gracenote-Patente, die keinen Anspruch auf Vollständigkeit erhebt. Gracenote, CDDB, MusicID, MediaVOCS, das Gracenote-Logo und der Schriftzug sowie das Logo „Powered by Gracenote“ sind eingetragene Markenzeichen oder Markenzeichen von Gracenote in den USA und/oder anderen Ländern.

Java und alle Java-basierten Warenzeichen und Logos sind Markenzeichen oder eingetragene Markenzeichen von Oracle und/oder seinen Tochtergesellschaften. Andere Bezeichnungen konnen Markenzeichen ihrer jeweiligen Eigentümer sein.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS
PULSE

CERTIFIED

gracenote.

POWERED

Hinweis zum Drahtlos-Signal

1. Hiermit erklart Sony, dass sich these gesamt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die Konformitätserklarung (Declaration of Conformity (DoC)) für die R&TTE-Richtlinie führen Sie unter folgender URL-Adresse:

http://www.compliance.sony.de/

1. Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauf werden, in denen EU-Richtlinien gelten.

Das drahtlose Fernsehsystemarfind in folgendenLändern verwendetwerden:

Belgien, Bulgarien, Danemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Großbritannien, Irland, Island, Italien, Lettland, Liechtenstein, Litauen, Luxemburg, Malta, die Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, Schweiz, Slowakei, Slowenien, Spanien, Tschechische Republik, Türkei, Ungarn, Zypern.

Dieses Gerät kann auch in Ländern außerhalb Europas eingesetzt werden.

Drahtloses Fernsehsystem - Informationen zu Richtlinien und Vorschriften

FürKundeninItalien

die privateutzung durch die gesetzliche Verordnung vom 01.08.2003, Nr. 259 (.,Vorschrift zur elektronischen Kommunikation).Im Einzelnen enthalt Artikel 104 die Bestimmungen, wenn eine vorherige allgemeine Autorisierung einzuholen ist,und Art.105,wann eine freiutzung zulässigist;
die öffentliche Bereitstellung des RLAN-Zugriffs auf Telekommunikationsnetzwerke und -dienste (z. B. das drahtlose Fernsehsystem) durch die Ministerialverordnung vom 28.05.2003 und Art. 25 (allgemeine Autorisierung für elektronische Kommunikationsnetzwerke und -dienste) der Vorschrift zur elektronischen Kommunikation.

Für Kunden in Norwegen

Die Verwendung theses Funkgerats ist in einem Umkreis von 20km um das Zentrum von Ny-Ålesund, Svalbard, nicht erlaubt.

FürKundeninZypern

Der Endbenutzer muss RLAN-Geräte (auch als WAS- oder Wi-Fi-Geräte bezeichnet) bei der Behörde für elektronische Kommunikation registrierten (P.I. 365/2008 und P.I. 267/2007).

P.I. 365/2008 ist die Vorschrift von 2008 zur Funkommunikation (Kategorie der Sender, die allgemeiner Autorisierung und Registierung unterliegen).

P.I. 267/2007 bezieht sich auf die allgemeine Autorisierung für den Gebrauch von Funkfrequenzen durch Funk-LANs und Wireless-Zugriffssysteme, einschließlich Funk-LANs (WAS/RLAN).

FürKundeninFrankreich

Die WLAN-Funktionen (auch als Wi-Fi-Funktionen bezeichnet) desses digitalen LCD-Farbfernsehgeräts)dürfen ausschließlich in geschlossenen Räumen genutzt werden. Die Verwendung der WLAN-Funktionen (auch als Wi-FiFunktionen bezeichnet) desses digitalen LCD-Farbfernsehgeräts im Freien ist auf Französchem Gebiet verboten.itte vergewissem Sie sich, dass die WLANFunktionen (auch als Wi-Fi-Funktionen bezeichnet) desses digitalen LCD Farbfernsehgeräts vor dem Gebrauch im Freien deaktiviert werden.(ART Decision 2002-1009 ergänzt durch ART Decision 03-908 in Bezug auf Einschränkungen im Gebrauch von Radiofrequenzen.)

Position des Bezeichnungsschildes

Aufkleber mit Modellnummer, Herstellungsdatum (Monat/Jahr) und Betriebsspannung (in Übereinstimmung mit gültigen Sicherheitsbestimmungen) befinden sich auf der Rückseite des Fernsehgeräts.

Sicherheitsmaßnahmen

Fernsehen

• Beim Anschauen von 3D-Videoibildern oder beim Spielern von räumlichen 3D-Spielen versprünen manche Menschen Unwohrschein (Überlastung der Augen, Midigkeit oder Übelkeit). Sony empfeht, dass alle Zuschauer beim Betrachten von 3D-Videoibildern bzw. beim Spielern von räumlichen 3D-Spielen regelmäß Pausen einlagen. Die Länge und Häufigkeit der notwendigen Pausen variiert von Person zu Person. Sie müssen für sich entscheiden, was am besten ist. Sollen irgendwelche Beschwerden auftreten, darüber Sie nicht weiter 3D-Videoibilder anschauen oder räumliche 3D-Spiele spielien, bis das Unwohrschein vorüber ist. Konsultieren Sie gegebenenfalls einen Arzt. Schlagen Sie auch (i) in der Bedienungsanleitung von einem anderen Gerät oder Medium nach, das Sie zusammen mit dem Fernsehergerät verwenden, sowie (ii) auf unserer Website (http://www.sony-europe.com/myproduct), wo Sie aktuelle Informationen finden. Bei kleinen Kindern (besonders bei Kindern unter sechs Jahren) entwickelt sich das Schvermögen noch. Wenden Sie sich an einen Arzt (wie z. B. einen Kinder- oder Augenarzt), bevor Sie kleinen Kindern erlauben, 3D-Videoibildern anzusehen oder räumliche 3D-Spiele zuspielen. Erwachsene sollen Kinder beaufsichtigen, um sicherzustellen, dass diese die offen aufgeführten Empfehlungen befolgen.

• Verwenden, lagern und belassen Sie die 3D Brille oder die Batterie nicht in der Höhe eines Feuers oder an Orten mit hohen Temperaturen, z. B. in direktem Sonnenlicht oder in durch die Sonne aufgewärmten Autos.

• Wenn Sie die simulierte 3D-Funktion verwenden, beachten Sieitte, dass das angezeigte Bild aufgrund der von thisem Fernsehgerät vorgenommenen Konvertierung vom Original abweicht.
• Schauen Sie bei gemäßiger Beleuchung fern. Durch falsche Beleuchung oder langes Fernsehen werden die Augen belastet.
• Stellen Sie beim Verwenden von Kopfhöern die Lautstärke moderat ein. Andernfalls kann es zu Gehörschädenkommen.

LCD-Bildschirm

• Obwohl bei der Herstellung des LCD-Bildschirms mit hochprüzer Technologie garbeitet wird und der Bildschirm 99.99% und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft eine schwarze oder leuchte Punkte (rot, grün oder blau) sightbar sind. Es handelt sich bzw um eine struktuelle Eigenschaft von LCD-Bildschirmen und nicht um eine Fehlfunktion.

• Stößen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sie ihn nicht und stellen Sie nichts auf thises Fernsehgerät. Das Bild kann ungleichmäßig werden und der LCD-Bildschirm kann beschädigt werden.

• Wenn these Fernsehgerät an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen. Diese Effekte verschwinden, wenn die Temperatur steigt.

• Wenn Standbildern länger Zeit angezeigt werden, kann es zu Doppelbildernkommen. Diese Effekt verschwindet in der Regel nach einzeligen Augenblicken.
• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgeber in Betrieb ist. Dies ist keine Fehlfunktion.
• Der LCD-Bildschirm enthalt eine petite Menge Flüssigkralle. Einige der Leuchtstoffrähen, die in thisem Fernsehgerät verwendet werden, enthalten auch Quecksilber. Befolgen Sie bei der Entsorgung die bei Hinnen geltenden Entsorgungsrichtlinien.

Pflegen und Reinigen der Bildschirmoberfläche bzw. des Gehäuses des Fernsehgeräts

Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen.

Um Materialschäden oder Schäden an der Bildschirmsbeschichtung zu vermeiden, beachten Sieitte folgende Vorschutsmaßnahmen.

• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.
• Besprühen Sie das Fernsehgerät nicht direkt mit Wasser oder Reinigungsmitteln, da dies zum Eindringen von Flüssigkeit an der Unterseite des Bildschirms oder an äußerten Teilen und infolgedeszen zu Fehlfunktionen führen kann.
• Verwendten Sie keine Scheuerschwämme, keine alkalischen/säurehaltigen Reinigungsmittel, kein Scheuerpulver oder flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünning oder Insektizide. Wenn Sie solche Mittel verwenden oder das Gerät längere Zeit mit Gummi-oder Vinylmaterialien in Berührung kommt, kann es zu Schäden an der Bildschirm-oder der Gehäuseoberfläche kommt.
  Um eine ausreichende Belüfung zu gewährleisten, wird regelmüssiges Staubsaugen der Lufungssöffnungen empfohlen.
• Wenn Sie den Winkel des Fernsehgeräts einstehen, bewegene Sie das Fernsehgerät mit Vorsicht, damit es nicht verrutscht oder vom Ständer fällt.

Sonderzubehör

• Halten Sie Zusatzteile oder Geräte mit elekromagnetischer Strahlung von dem Fernsehgerät fern. Andernfalls konnen Bild- und/oder Tonstörungen auften.
• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein Signalverbindungskabel von unter 3m Lange verwendet wird.

(Vorsichtshinweis zum Umgang mit der Fernbedienung) Anmerkungen

• Achten sie beim Einsetzen von Batterien auf die richtige Polung.
• Verwenden Sie Batterien unterschiedlicher Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.
• Entsorgen Sie verbrauchte Batterien umweltschonend. Beachten Sieitte geltende Entsorgungsrichtlinien fur Batterien. Wenden Sie sich ggf. an die zuständige Behörde.
• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, treten Sie nicht aufbau und schreiben Sie keine Flüssigkeiten darauf.
• Bewahren Sie die Fernbedienung nicht neben einer Wärmequelle, unter direkter Sonneneinstrahlung oder an einem feuchten Ort auf.

Drahtlosfunktion des Geräts

• Das Gerätarf nicht in der Nähemedizinischer Geräte (Schrittmacherusw.) betrieben werden, da derenFunktionweise dadurch beeinträchtigtwerden kann.
• Obwohl这点es Gerät verschlusselte Signale sendet/empfängt, müssen Sie sich vor nicht autorisiertem Empfang von Signalen schützen. Für etwaige Probleme这点bezüglich kann keine Haftung übernommen werden.

Entsorgen des Fernsehgeräts

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in

den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgten dieser Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling这点es Produkte erhalten Sie bei Ihr Gemeindeverwaltung, den communalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der

Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist daraufhin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthalt. Durch ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihr Mittmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötig, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterieitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling这点es Produkte oder der Batterie erhalten Sie von Ihrer Gemeinde, den communalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Erste Schritte

Überprüfen des Zubehörns 8
Einsetzen von Batterien in die Fernbediedung 8

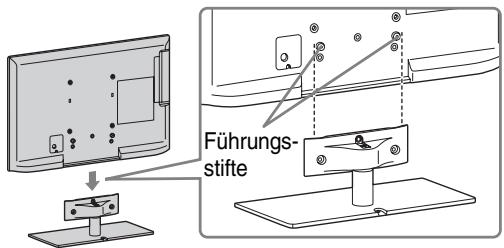

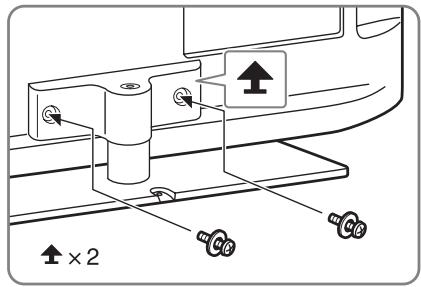

1:Befestigen des Tischständers 9
2: Einstellen des Blickwinkels am Fernsehgerät 10
3: Anschließlich einer Antenne/einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder) 11
4: Anschlieben von Audio-/Videogeräten 11
5: Anbringen einer Kippsicherung fur das Fernsehgerat. 12
6:Netzkabelfuhrung/Bundeln der Kabel 12
7: Durchführung der anfänglichen Grundeinstellungen 13

Verwenden Ihres BRAVIA-Fernsehgeräts

Fernsehempfang 14

Auswahlen verschiedener Funktionen und Einstellungen (Home-Menu) 16

Anzeigen der Bedienungsanleitung (i-Manual) 18

Netzwerkeinrichtung

Vorbereiten eines Kabelnetzwerks 20

Vorbereiten eines WLAN. 20

Einrichten der Internetverbindung 21

Wenn Sie keine Verbindung zum Internet herstellen konnen 22

Anpassen der Server-Anzeigeeinstellungen 23

Zusatzinformationen

Störungsbehebung 24

Technische Daten 25

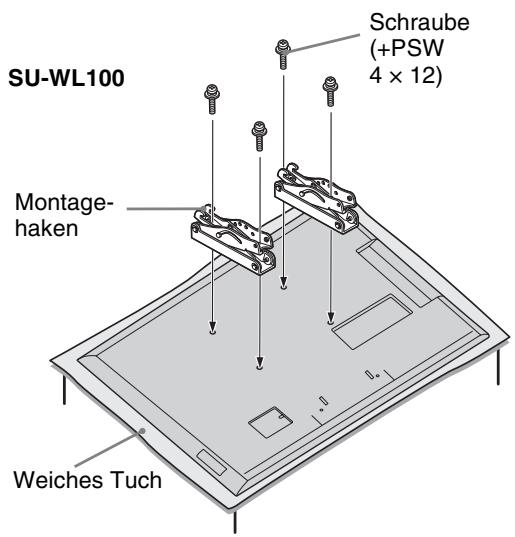

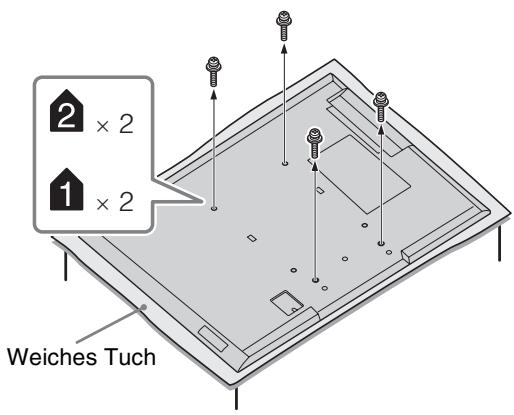

Montieren des Zubehors (Wandhalterung) 29

Sicherheitsinformationen 34

Nachdem Sie Ihr BRAVIA-Fernsehgerät eingerichtet und sich mithilfe dieser Anleitung mit den grundlegenden Bedienvorgängen vertraut gemacht haben,finden Sie weitere Erläuterungen zu den Funktionen Ihres Fernsehgerät in der integrierten Anleitung (i-Manual).

Dieses Fernsehgrät verfügt über eine integrierte Anleitung (i-Manual).

Um auf das i-Manual zuzugreifen, drücken Sie i-MANUAL auf der Fernbedienung und wahlen eine

Option aus. Weitere Informationen finden Sie auf Seite 18 in dieser Anleitung. Der Inhalt des i-

Manual kann abhängig vom Modell/der Region/dem Gebiet abweichen.

Inhalt des i-Manual

Verwendung von i-Manual

"BRAVIA" TV-Funktionen

3D-Funktion

Anwesenheitssensor

"BRAVIA" Internetvideo

Internet-Widgets

WLAN/WLAN Ready

"BRAVIA" Sync mit, Steuerung für HDMI

TrackID™/Musiksuche/Videosuche

USB-HDD-Aufnahme

Fernsehen

3D-Funktion

Digitaler elektronischer Programmfuhrer

Favorite

Bildformat

Bildmodus

Text

Fotos/Music/Videos

Doppelbild (PIP)

Doppelbild (P&P)

NVOD/MF

Einstellungen/Home-MENU

Das Home-Menu

Einstellungen

Anzeige

Ton

Systemeinstellungen

i-Manual

Digitale Einstellungen

Analoge Einstellungen

External Eingänge

Netzwerk

Produkt-Support

Verwenden anderer Geräte/des Internets

Videorecoder/DVD-Player

Audiosystem

USB-Gerat (z. B. Digitalkamera)

Bilderrahmen

HDMI-Gerat

Internet/WLAN

Heimnetzwerk

PC

Lage/Funktion der Teile/ Bedienelemente

Fernbedienung

Bedienelemente/Anzeigen am TV

Anschlusse

Störungsbehebung

Index

Lesezeichen

Überprüfen des Zubehörs

Fernbedienung (1)

Batterien der Höhe AAA (Typ R3) (2)

Tischständer (1)^*1

Befestigungsschrauben für

Tischständer (M5 × 16) (3)

(außer Modell KDL-26/24/22EX32x)

Befestigungsschrauben für

Tischständer (M4 × 12) (2)

(nur Modell KDL-26/24/22EX32x)

Montageschrauben fur Tischständer (M6 x 14) (4)

(nur Modell KDL-55/46EX72x,

KDL-46EX52x, KDL-46CX52x)

Montageschrauben für Tischständer (M6 x 14) (3)

(nur Modell KDL-40/37/32EX72x,

KDL-40/32EX52x, KDL-40/32CX52x,

KDL-32EX42x)

Befestigungsschrauben für

Tischständer (M6 × 14) (2)

(nur Modell KDL-26EX321)

Befestigungsschrauben für

Tischständer (M4 × 12) (2)

(nur Modell KDL-26/24/22EX320)

Sechskantschlüssel (1)

(auBer Modell KDL-26/24/22EX320)

Bedienungsanleitung (diese Anleitung) und andere Dokumente

^*1 Anweisungen zum Zusammenbauen des Tischständers finden Sie im mitgelieferten Infoblatt zum Tischständer.

Einsetzen von Batterien in die Fernbedienung

Fur Modell KDL-55/46/40/37/32EX72x

1 Entfernen Sie die Schutzfolie. Drücken Sie auf die Abdeckung und schieren Sie sie nach oben.
2 Drücken Sie auf die Abdeckung und schieren Sie sie nach oben.
Fur Modell KDL-46/40/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x, KDL-26/24/22EX32x

1 Entfernen Sie die Schutzfolie.
2 Drücken Sie auf die Abdeckung und haben Sie sie zum Öffnen an.

1: Befestigen des Tischständers

1 Bei bestimmten Fernsehmodelenschlagen Sie die Erläuterungen zur ordnungsgemäßen Befestigungitte im mitgelieferten Infoblatt zum Tischständer nach.
2 Setzen Sie das Fernsehgerät auf den Tischständer.

Fur Modell KDL-55/46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

• Richten Sie das Fernsehgerät von oben her aus und schieren Sie es nach unten, bis die Führungsstifte nicht mehr zu sehen sind.
  Fur Modell KDL-26/24/22EX320

Fur Modell KDL-26EX321

3 Befestigen Sie das Fernsehgerät am Tischständer, indem Sie die mitgelieferten Schrauben in die richtigen Schraubenlocher drehen, wie mit den Pfeilmarkierungen angegeben.

Fur Modell KDL-55/46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

Fur Modell KDL-26/24/22EX320

Fur Modell KDL-26EX321

• Falls Sie einen elektrischen Schraubendreher verwenden, stellen Sie das Drehmoment auf ca. 15kgf· cm 1,5N· m ein.

Abnehmen des Tischständers vom Fernsehgerät

Um den Tischständer vom Fernsehgerät abzunehmen, entfernen Sie die Schrauben 1, die Sie in Schritt 3 festgezogen haben.

• Nehmen Sie den Tischständer nur ab, wenn Sie entsprechendes Zubehör für das Fernsehgerät installieren wollen.
• Wenn Sie den Tischständer vom Fernsehgerät abnehmen, legen Sie das Gerät mit dem Bildschirm nach unten auf eine stabile Arbeitsfläche, die größter ist als das Fernsehgerät.

• Um Beschädigungen am LCD-Bildschirm zu vermeiden, legen Sie ein weiches Tuch auf die Arbeitsfläche.

• Achten Sie vor dem Einsatzen darauf, dass sich das Fernsehgerät in vertikaler Position befindet. Das Fernsehgerätarf nicht eingeschaltet werden, solange der LCD-Bildschirm mit der Mattscheibe nach unten weist, da das Bild andernfalls nicht gleichmäßig ist.
  Fur Modell KDL-55/46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

Fur Modell KDL-26/24/22EX320

Fur Modell KDL-26EX321

2: Einstellen des Blickwinkels am Fernsehgerät

Das Fernsehgerät kann auf einen der unter abgebildeten Winkel eingestellt werden.

Winkelanpassung (Schwenken) (außer Modell KDL-26/24/22EX320)

• Halten Sie beim Einstellen des Winkels den Ständer mit einer Hand fest, damit der Ständer nicht verrutscht und das Fernsehgerät nicht umkippt.

Winkelanpassung (Neigen) (außer Modell KDL-46/40/32CX52x)

• Achten Sie beim Einstellen des Winkels darauf, sich nicht die Hand oder die Finger zwischen dem Fernsehgerät und dem Ständer einzukommen.
  Fur Modell KDL-55/46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-32EX42x, KDL-26EX321

Fur Modell KDL-26/24/22EX320

• Vergewissern Sie sich, dass sich vor dem Fernsehgerät keine Gegenstände befinden.

Infrarotsensor

3-D-Synchronsender (nur Modell KDL-55/46/40/37/ 32EX72x)

Anwesenheitssensor (außer Modell KDL-46/40/32EX520, KDL-40/32EX523)

• Schützen Sie den Anwesenheitssensor vor direktem Sonnenlicht oder anderen starken Lichtquellen, da es andernfalls zu Fehlfunktionen kommt kann.

3: Anschließlich einer Antenne/einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder)

Anschlieben einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder) über SCART

Set-Top-Box/Recorder (z. B. DVD-Recorder)

• Für diese Verbindung wird ein Universal-SCART-Kabel mit rechtwinkligem Stecker empfohlen.

Anschließlich einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder) über HDMI

Set-Top-Box/Recorder (z. B. DVD-Recorder)

4: Anschlieben von Audio-/ Videogeräten

Audio-/Videogerat

5: Anbringen einer Kippsicherung für das Fernsehgerät

1 Schrauben Sie eine Holzschaube (4 mm Durchmesser, nicht mitgeliefert) in das Fernsehuntergestell.
2 Schrauben Sie eine Maschinenschraube (M4× 10 , nicht mitgeliefert) in das Schraubenloch des Fernsehgerätes.
3 Verbinden Sie die Holzschaube und die Maschinenschraube mit einem starken Seil (nicht mitgeliefert).

6:Netzkabelführung/Bündeln der Kabel

KDL-46/40/32CX52x

AuBer Modell KDL-46/40/32CX52x

• Nehmen Sie vor dem Bündeln der Kabel den Kabelhalter aus der Netzabdeckung (siehe Schritt 1 und 2). Verwenden Sie erneut den Kabelhalter (siehe Schritt 3), um die anderen Kabel zu bündeln (siehe Schritt 4).
• Bündeln Sie das Netzkabel nicht zusammen mit anderen Kabeln.

KDL-55/46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-32EX42x, KDL-26EX321

KDL-26/24/22EX320

* Bringen Sie den Kabelhalter bei Wandmontage unter den Anschlüssen an.

7: Durchführung der anfänglichen Grundeinstellungen

1 Schlieben Sie das Fernsehgerät an eine Netzsteckdose an.
2 Drücken Sie am Fernsehgerät auf Die Netzanzeige I leuchtet grün. Wenn Sie das Fernsehgerät zum ersten Mal einschalten, erscheint auf dem Fernsehschirm das Menu für die Sprachauswahl.

• Wenn Sie das Fernsehgerät das ersten Mal einschalten, muss das Fernsehgerät eine interne Optimierung vornehmen, bevor Sie die Anfangskconfiguration ausführren können. Es wird kein Bild und kein Ton ausgegeben und die Timer-Anzeige vorne am Fernsehgerät blinkt etwa 40 Sekunden lang orange. Schalten Sie das Fernsehgerät während dieseres Vorgangs nicht aus. Bei einigen Fernsehgeräten wurde dieser Vorgang werkseitig durchgeführt.

3

Befolgen Sie die Anweisungen auf dem Bildschirm.

Auto. Digital-Suchlauf: Wenn Sie „Kabel“ auswahlen, empfeihlt es sich, mit „Schnellsuchlauf“ einen schellen Sendersuchlauf auszuführen. Stellen Sie „Frequenz“ und „Netzwerk-ID“ gemäß den Angaben des Kabelbetreibers ein. Wenn mit „Schnellsuchlauf“ keine Sender gefunden werden, versuchen Sie es mit „Vollständiger Suchlauf“ (dies kann allerdings eine Weile dauern).

• „Vollständiger Suchlauf“ ist in manchen Ländern oder Regionen möglicherweise nicht verfügbar.

Eine Listeder kompatiblen Kabelanbieter
finden Sie auf der Support-Website:
http://support.sony-europe.com/TV/
DVBC/

Programme ordnen: Zum Verändern der Reihenfolge, in der analoge Sender im Fernsehgerät gespeichert sind.

1 Wahlen Sie mit 日 /日 den Sender, den Sie an eine andere Position verschieben mochten, und drucken Sie dann
2 Wahlen Sie mit die neue Position für den Sender aus und drücken Sie anschließend .

• Sie können die Sender auch manuell abstimmen.

Fernsehempfang

Die Zahlentaste 5 sowie die Tasten PROG ^+ und AUDIO auf der Fernbedienung sind mit Tastpunkten gekennzeichnet. Verwenden Sie die Tastpunkte beim Bedieren des Fernsehgeräts als Bezugspunkte.

1 Schalten Sie das Fernsehgerät ein.

• Drücken Sie am Fernsehgerät, um es einzuschalten.

2 Wahlen Sie einen Modus.

DIGITAL/ ANALOG

ANALOG

3 Wahlen Sie einen Fernsehsender.

PROG

CH

So verwenden Sie die digitale elektronische Programmzeitschrift

Drücken Sie im Digitalmodus GUIDE, um die Programmzeitschrift aufzurufen.

Wahlen Sie über 0-9 einen Digitalkanal aus. Geben Sie für Kanalnummern ab 10 die nachfolgenden Stellen schnell ein.

Teile und Steuerelemente der Fernbedienung

Verwenden Sie die mitgelieferte Fernbedienung zur Bedienung des Fernsehgeräts. Die grundlegende Bedienung der Fernbedienung wird hier erlautert. Für weitere Informationen zu allen Fernbedienungsfunktionen drücken Sie i-MANUAL und setzen Sie in der integrierten Anleitung (i-Manual) nach (Seite 18).

Für Modell KDL-55/46/40/37/ 32EX72x
Rückseite der Fernbedienung

1V0

Drücken Sie diese Taste, um das Fernsehgerät aus dem Standby-Modus ein- und auszuschalten.

2 i-MANUAL

Zeigt die integrierte Anleitung (i-Manual) an.

3 SYNC MENU

Zeigt das Menu BRAVIA Sync an, um Geräte zu bedieren, die mit BRAVIA Sync kompatibel und an das Fernsehgerät angeschlossen sind.

4 1/2/2/2/1

Bewegt den Cursor auf dem Bildschirm und bestätig die Eingabe.

5 OPTIONS

Zeigt eine Liste praktischer Funktionen und Menüverknüpfungen an. Die Menüoptionen variieren basierend auf dem aktuellen Eingang und/oder dem Inhalt.

6 Farbige Tasten

Wenn die farbigen Tasten verfügbar sind, wird auf dem Bildschirm eine Bedienanleitung angezeigt.

7 PROG/CH +/-/Zifferntasten

Wählt im TV-Modus die Kanäe aus.

8 4+/-

Passst die Lautstärke an.

Auswahlen verschiedener Funktionen und Einstellungen (Home-MENU)

Sie konnen alle Funktionen über das Home-MENU auswahlen.

Siehe (Seite 17) für eine Übersicht des Home-Menus.

1 Drücken Sie HOME.

2 Drücken Sie 12 / 12 / 12 / 12 / 12 , um Optionen auszuwahlen.

So wahlen Sie Optionen im Home-MENU aus (z. B. Auswahl von „Einstellungen“)

① Drücken Sie zur Auswahl von „Einstellungen“.
Der Inhalt von „Einstellungen“ wird auf der rechten Seite angezeigt.
② Drücken Sie 念 zur Auswahl von „Anzeige“.
③ Drücken Sie , um das Menu anzuzeigen. Drücken Sie nach den Anweisungen auf dem Bildschirm / / / , um Optionen auszuwahlen, und bestätigten Sie die Auswahl mit .

3 Drücken Sie HOME, um das Menu zu verlassen.

Übersicht des Home-Menüs

Nachdem Sie HOME auf der Fernbedienung gedrückt haben, werden die folgenden Symbole als Kategorien angezeigt. Die verfügbaren Kategorien hangen vom Modell des Fernsehgeräts, von der Region, dem Land und den ausgestrahlen Inhalten ab.

TV		Sie können eine Liste von Fernsehkanäten oder einen Programmfuhrer auswahlen.
Medien		Sie können Foto-/Musik-/Videoinhalte über USB-Geräte oder das Heimnetzwerk wiedergeben setzen.
Eingänge		Sie können Geräte auswahlen, die an das Fernsehgerät angeschlossen sind.
Favoriten/Verlauf		Bietet einen schellen Zugriff auf früig verwendete und kürzlich aufgerufene Optionen, wie z. B. Fernsehkanäle, externe Eingänge oder ihre Mediendateien.
Einstellungen		Enthält alle notwendigen Konfigurationen, um ihre Fernseheinstellungen anzupassen.
Widgets		Bietet Zugriff auf Widgets.
Anwendungen		Sie können verschiedene Anwendungen, wie z. B., „Musiksuche“, „Internet-Browser“ „usw“, verwenden.
Qriocity		Ermöglicht den Zugriff auf den Online-Dienst „Qriocity".
Internethalt		Sie können Internetinhaltsdienste nutzen.
Empfehlungen		Zeigt anhand der Übersicht über die bislang wiederergegebenen Inhalte Empfehlungen zu Sendungen an, die Ihnen gefallen konnten.
Aufnahmen		Ermöglicht Timer-gesteuerte Aufnahmen auf einem angeschlossenen USB-HDD-Gerät und die Auswahl von Aufnahmen für die Wiedergabe.

Anzeigen der Bedienungsanleitung (i-Manual)

Dieses BRAVIA-Fernsehgerat ist mit einer integrierten Bedienungsanleitung ausgestattet, die Sie am Bildschirm aufrufen können.

Wenn Sie weitere Informationen zu den Funktionen des Fernsehgeräts benötigen, rufen Sie mit einem Tastendruck das i-Manual auf.

(4)

1 Drücken Sie i-MANUAL.

2 Drücken Sie 12 / 12 / 12 / 12 / 12 , um Optionen auszuwahlen.

So wahlen Sie Optionen im i-Manual

① Drücken Sie 12 zur Auswahr einer Option. Der Inhalt der Option wird auf der rechten Seite als zweite Ebene angezeigt.
(2) Drücken Sie , um zur zweiten Ebene zu wechseln.
③ Drücken Sie 12 zur Auswahr einer Option der zweiten Ebene. Auf der rechten Seite wird eine Übersicht der Option angezeigt. Wenn die dritte Ebene verfügbar ist, wiederholen Sie diesen Schritt, um die Übersicht der Option anzuzeigen.
④ Drücken Sie zur Auswahl einer Option. Der Inhalt wird angezeigt.

Beschreibung des i-Manual-Bildschirms

Drucken Sie , um zur vorherigen Seite zurückzukehren

Drucken Sie, um zur{nachsten Seite zu wechseln

Seitennummer/Gesamtzahl Seiten

Drücken Sie RETURN, um zur vorherigen Seite zusammen zukehren

Drucken Sie , um die Funktion aufzurufen

So verwenden Sie das Lesezeichen

Das i-Manual verfügbar über eine Lesezeichenfunktion. Seiten können mit Lesezeichen in Form von Farbigen Tasten versehen werden. Befolgen Sie dazu die Anweisungen im unteren Bereich des Bildschirms. Wenn Sie auf registrierte Lesezeichen zugreifen wollen, halten Sie die Startseite des i-Manual anzeigen und wahlen „Lesezeichen".

So speichern Sie die zuletzt angezeigte Seite

i-Manual speichert die zuletzt angezeigte Seite. Drücken Sie im i-Manual-Bildschirm i-MANUAL, um zum Fernsehbildschirm zurückzukehren. Wenn Sie i-MANUAL erneut drücken, werden wieder die zuletzt angezeiteten Informationen angezeigt. Um die Startseite des i-Manual aufzurufen, befolgen Sie die Schritte auf dem Bildschirm, um zur Hauptseite davon zukehren, oder drücken Sie HOME und wahlen Sie „i-Manual“ unter „Einstellungen“ im Home-Menu.

• Der Speicher für die zuletzt angezeigte Seite wird automatisch zurückgesetzt, wenn Sie das Fernsehgerät in den Standby-Modus schalten.

Wenn Sie diesen Fernsehgerät mit dem Internet verbinden, können Sie zahlreiche Funktionen nutzen: Anzeige eines Fotos mit dem Standort auf der Karte, Wiedergabe von Internetvideos usw. Weitere Informationen zu diesen Funktionen finden Sie im i-Manual.

• Um eine Verbindung zum Internet herzustellen, müssen Sie einen Vertrag mit einem Internetdienstanbieter abschieden.

Vorbereiten eines Kabelnetzwerks

• Verwenden Sie für LAN-Verbindungen ein Kabel der Kategorie 7 (nicht mitgeliefert).

Vorbereiten eines WLAN

Durch WLAN Ready konnen Sie ganz einfach über den USB-WLAN-Adapter UWA-BR100 auf das Internet und Ihr Heimnetzwerk zugreifen (Stand Januar 2010). Indem Sie den USB-WLAN-Adapter an den USB-Anschluss Ihres Fernsehgeräts anschließen, konnen Sie ganz einfach ein drahtloses Netzwerke einrichten. Achten Sie daraufuf, einen WLAN-Router einzurichten, bevor Sie die WLAN-Funktion am Fernsehgerät einrichten.

• Der USB-WLAN-Adapter ist, abhängig von Ihrem Fernsehgerätemodell, als optionales Zubehör erhältlich.

Einrichten der Internetverbindung

Über die Netzwerkfunktion konnen Sie eine Verbindung zwischen dem Fernsehgerät und dem Internet herstellen. Der Einrichtungsvorgang variiert abhängig vom Netzwerktyp und dem LAN-Router. Achten Sie darauf, einen LAN-Router einzurichten, bevor Sie die Internetverbindung einrichten. Überprüfen Sie ihre WLAN-Umgebung anhand der folgenden Übersicht.

WLAN

Kabel-LAN Typ 4

• Typ 1 lässt sich einfacher einrichten, wenn Ihr Router über eine Taste zur automatischen Konfiguration verfügt, z. B. Air Station One-Touch Secure System (AOSS). Die meisten aktivellen Router verfügen über diese Funktion. Überprüfen Sie ihren Router.
  Typ 1: Befolgen Sie die Konfiguration für „Abgesichertes Netzwerk mit Wi-Fi Protected Set-up (WPS)”.
  Typ 2: Befolgen Sie die Konfiguration für „Abgesichertes Netzwerk ohne Wi-Fi Protected Set-up (WPS)".
  Typ 3: Befolgen Sie die Konfiguration für „Unsicheres Netzwerk mit einem beliebigen WLAN-Router".
  Typ 4: Befolgen Sie die Konfiguration für „Konfiguration für Kabelnetzwerk".

Typ 1: Abgeschichertes Netzwerk mit Wi-Fi Protected Set-up (WPS)

Durch den WPS-Standard wird die Sicherheit eines kabellosen Heimnetzwerks so einfach wie das Drücken der WPS-Taste am WLAN-Router. Bevor Sie ein WLAN einrichten, überprüfen Sie die Position der WPS-Taste am Router und wie diese verwendet wird.

Aus Sicherheitsgründen bietet „WPS (PIN)“ einen PIN-Code für ihren Router an. Der PIN-Code wird jeder Mal erneuert, wenn Sie „WPS (PIN)“ auswahlen.

1 Drücken Sie HOME und wahlen Sie dann > „Netzwerk“> „Netzwerkeinstellung“.
2 Wahlen Sie „Drahtlos-Einstellungen“.
3 Wahlen Sie „WPS (Knopfdruck)“ als Methode mit Tastenbetätigung oder „WPS (PIN)“ als PIN-Methode.

Die Tastenbezeichnung fur WPS kann abhängig vom Router abweichen (z. B. Taste AOSS).
4 Befolgen Sie die Anweisungen auf dem Einrichtungsbildschirm.

Typ 2: Abgeschichertes Netzwerk ohne Wi-Fi Protected Set-up (WPS)

Um ein WLAN einzurichten, sind die SSID (Name des kabellosen Netzwerks) und der Sicherheits Schlüssel (WEP- oder WPA-Schlüssel) notwendig. Wenn Ihnen diese nicht bereits sind, schlagen Sie in der Anleitung Ihres Routers nach.

1 Drücken Sie HOME und wahlen Sie dann > „Netzwerk“> „Netzwerkeinstellung“.
2 Wahlen Sie „Drahtlos-Einstellungen“.
3 Wahlen Sie „Suchlauf“, und wahlen Sie dann das Netzwerk aus der Listeder gescannten kabellosen Netzwerke aus.
4 Befolgen Sie die Anweisungen auf dem Einrichtungsbildschirm.

• Wenn Sie WPS zur Einrichtung des Netzwerks verwenden, werden die Sicherheitseinstellungen des WLAN-Routers aktiviert und alle zuvor mit unsicherem Status mit dem WLAN verbundenen Geräte werden vom Netzwerk getrennt. Aktivieren Sie in diesen Fall die Sicherheitseinstellungen des getrennten Geräts und stellen Sie die Verbindung wieder her. Oder deaktivieren Sie die Sicherheitseinstellungen des WLAN-Routers und verbinden Sie das Gerät dann mit unsicherem Status mit dem Fernsehgerät.

Typ 3: Unsicheres Netzwerk mit einem beliebigen WLAN-Router

Um ein WLAN einzurichten, ist die SSID (Name des kabellosen Netzwerks) nötig.

1 Drücken Sie HOME und wahlen Sie dann > „Netzwerk“> „Netzwerkeinstellung“.
2 Wahlen Sie „Drahtlos-Einstellungen“.
3 Wahlen Sie „Suchlauf“, und wahlen Sie dann das Netzwerk aus der Listeder gescannten kabellosen Netzwerke aus.
4 Befolgen Sie die Anweisungen auf dem Einrichtungsbildschirm.

• Der Sicherheits Schlüssel (WEP- oder WPA-Schlüssel) ist nicht erforderlich, da Sie bei thisem Vorgang kein Sicherheitsverfahren auswahlen müssen.

Typ 4: Konfiguration für Kabelnetzwerk

Geben Sie bei Bedarf die entsprechenden alphanumeric Werte für ihren Router ein. Die erforderlichen Optionen (z. B. IP-Adresse, Subnetzmaske, DHCP) können abhängig vom Internetdienstanbieter oder dem Router abweichen. Weitere Informationen finden Sie in der Anleitung, die Sie von Ihrem Internetdienstanbieter erhalten haben, oder in der Anleitung im Lieferumfang des Routers.

1 Drücken Sie HOME und wahlen Sie dann > „Netzwerk“> „Netzwerkeinstellung“.

2 Wahlen Sie „Kabel (LAN) Einstellungen".
3 Wahlen Sie „Autom.“, um die IP-Adresse und den Proxyserver automatisch einzustellen, oder „Anwender“, um sie manuell festzulegen.
4 Befolgen Sie die Anweisungen auf dem Einrichtungsbildschirm.

Anzeigen des Netzwerkstatus

Sie konnen ihren Netzwerkstatus überprüfen.

1 Drücken Sie HOME und wahlen Sie dann > „Netzwerk“> „Netzwerkeinstellung“.
2 Wahlen Sie „Netzwerkstatus anzeigen".

Wenn Sie keine Verbindung zum Internet herstellen können

Verwenden Sie die Diagnose, um möglichche Ursachen für Netzwerkverbindungsprobleme und die Einstellungen zu überprüfen.

1 Drücken Sie HOME und wahlen Sie dann > „Netzwerk“> „Netzwerkeinstellung“.
2 Wahlen Sie „Netzwerkstatus anzeigen".
3 Wahlen Sie „Netzwerkdiagnose“. Dieser Vorgang kann einige Minuten dauern. Sie können die Diagnose nicht abbrechen, nachdem Sie „Netzwerkdiagnose“ ausgewählten haben.

Anpassen der Server-Anzeigeeinstellungen

Sie können festlegen, dass Heimnetzwerkserver im Home-MENU angezeigt werden sollen. Bis zu 10 Server konnen automatisch im Home-MENU angezeigt werden.

1 Drücken Sie HOME und wahlen Sie dann > „Netzwerk“> „Heimnetzwerk-Einstellungen“.
2 Wahlen Sie „Server-Anzeigeeinstellungen“.
3 Wahlen Sie die Server, die im Home-MENU angezeigt werden sollen, und passen Sie die Einstellungen an.

Wenn Sie keine Verbindung zum Heimnetzwerk herstellen können

Das Fernsehgerät erkennt, ob der Server richtig erkannt wurde, wenn Sie keine Verbindung zu ihrem Heimnetzwerk herstellen konnen. Wenn die Diagnoseergebnisse einen Fehler anzeigen, überprüfen Sie die möglichen Ursachen, die Netzwerkverbindungen und die Einstellungen.

1 Drücken Sie HOME und wahlen Sie dann > „Netzwerk“> „Heimnetzwerk-Einstellungen“.
2 Wahlen Sie „Serverdiagnose“. Die Serverdiagnose startet. Wenn die Serverdiagnose abgeschlossen ist, wird die Listeder Diagnoseergebnisse angezeigt.

Störungsbehebung

Wenn die Anzeige (Standby) blinkt, zahlen Sie die Anzahl der Blinkvorgänge (die Intervallzeit beträgt drei Sekunden).

Schalten Sie das Fernsehgerät mit am Fernsehgerät aus, trennen Sie das Netzkabel vom Gerät und teilen Sie Ihr Handlcr oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Anzahl der Blinkzeichen).

Wenn die Anzeige (Standby) nicht blinkt, überprüfen Sie die Punkte der folgenden Tabellen.

Schlagen Sie auch unter „Störungsbehebung“ im i-Manual nach. Wenn sich das Problem mit den aufgeführten Maßnahmen nicht beheben{lsst, halten Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.

Symptom	Erklärung/Abhilfe
Es wird kein Bild angezeigt(Bildschirm ist dunkel) undes ist kein Ton zu horen.	Prüfen Sie die Antennen- oder Kabelverbindung.Schreiben Sie das Fernsehgerät an eine Netzsteckdose an unddrücken Sie ⓪ am Fernsehgerät.Wenn die Standby-Anzeige ⓫ rot leuchtet, drucken Sie ⓺/⓱.
Auf dem Bildschirm sindwinzige schwarze und/oderhelle Punkte zu sehen.	Der Bildschirm setzen sich aus Pixeln (Bildpunkten) zusammen.Winzige schwarze Punkte und/oder helle Lichtpunkte (Pixel) auf dem Bildschirm stellen keine Fehlfunktion dar.
Einige Programme konnenicht eingestellt werden.	Prüfen Sie die Antenne bzw. die Satellitenschüssel.
Das Fernsehgerätschaltetsich automatisch aus(wechsel in den Standby-Betrieb).	Überprüften Sie, ob „Abschalttimer“ aktiviert ist, oder überprüftenSie die Einstellung von „Dauer“ für „Einschalttimer“.Überprüften Sie, ob „TV-Standby nach Nichtbenutzung“ aktiviertist.Überprüften Sie, ob „Anwesenheitssensor“ aktiviert ist. Wenninnerhalb einer voreingestelltten Zeitspanne kein Zuschauer vor demFernsehgerät erkannt wird, schaltet sich das Bild automatischaus, der Ton ist dagegen weiterhin zu horen. 30 Minuten nach demAusschalten des Bildes schaltet das Fernsehgerät außerdemautomatisch in den Standby-Betrieb.
Die Fernbedienungfunktioniert nicht.	Tauschen Sie die Batterien aus.Das Fernsehgerät befindet sich möglicherweise im SYNC-Modus.Drücken Sie SYNC MENU, wahren Sie „TV-Steuerung“ unddann „Home (Menu)” oder „Optionen“, um dasFernsehgerät zu bedieren.
Sie haben das Passwort für„Kindersicherung“vergessen.	Geben Sie 9999 als PIN-Code ein. (Der PIN-Code 9999 wirdimmer akzeptiert.)
Das Gehäuse desFernsehgeräts erwartst sich.	Wenn dasFernsehgerät lange Zeit verwendet wird, erwärtm sichdas Gehäuse desFernsehgeräts.Es führt sich möglicherweiseheits an, wenn Sie es mit der Handberühren.

Technische Daten

TV-System
Bildschirmsystem	LCD-Bildschirm (Flüssigkristallbildschirm)
Fernsehnorm	Analog: Je nach ausgewähltem Land/Gebiet: B/G/H, D/K, L, I, M Digital: DVB-T2 (nur Modell KDL-55EX723/46EX724/46EX723/46EX524/40EX724/40EX723/ 40EX524/40EX523/40CX523/32EX724/32EX723/32EX524/32EX523/32EX424/32CX523) DVB-T/DVB-C
Farb-/Videosystem	Analog: PAL, PAL60 (nur Videoeing), SECAM, NTSC3.58, NTSC4.43 (nur Videoeing) Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanalbereich	Analog: VHF: E2-E12/UFH: E21-E69/CATV: S1-S20/HYPER: S21-S41 D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69/M: A2-A13, A14-A79 Digital: VHF/UFH
Tonausgänge	10 W + 10 W (KDL-55/46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x) 8 W + 8 W (KDL-26/24/22EX32x)
Eingangs-/Ausgangsbuchsen
Antennenkabel	75 Ohm, externer Anschluss für VHF/UFH
AV1	21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/Videoausgang für Fernsehsignale.
AV2	Videoeingang (CINCH)
COMPONENT IN	Unterstützte Formate: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audioeing ang (CINCH)
HDMI IN1, 2, 3, 4 (außer Modell KDL-26/24/22EX32x)	Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480i Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital Analoger Audioeingang (Miniklinke) (nur HDMI IN4) PC-Eingang ARC (Audio Return Channel: Audiörückkanal) (nur HDMI IN1)
HDMI IN1, 2 (nur Modell KDL-26/24/22EX32x)	Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480i Audio: zwei Kanäle lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital Analoger Audioeingang (Miniklinke) (nur HDMI IN2) PC-Eingang ARC (Audio Return Channel: Audiörückkanal) (nur HDMI IN1)
DIGITAL AUDIO OUT (OPTICAL)	Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital)
AUDIO OUT /	Audioausgang (Cinchstecker) Kopflörerbuchse
PC IN	PC-Eingang (Mini-D-Sub, 15-polig) PC-Audioeingang (Miniklinke)
(nur Modell KDL-26/24/22EX32x)	USB-Anschluss (unterstützt HDD-Aufnahme)
ψ1, 2 (nur Modell KDL-46/40/32EX520, KDL-40/32EX523)	USB-Anschluss
ψ1, ψ2 (HDD REC) (außer Modell KDL-46/40/32EX520, KDL-40/32EX523, KDL-26/24/22EX32x)	USB-Anschluss, USB-HDD-Geräteanschluss (nur ψ2)
LAN	CAM-Slot (Zugangskontrollmodul)
	10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für these Fernsehgrät nicht garantiert werden.)

Modellbezeichnung KDL-		55EX72x	46EX72x	46EX52x	46CX52x
Stromversorgung und Sonstiges
Betriebsspannung	220 V - 240 V Wechselstrom, 50 Hz
Energieeffizienzklasse		A	A	A	C
Bildschirmgroße (Diagonale)		Ca. 138,8 cm/55 Zoll	Ca. 116,8 cm/46 Zoll	Ca. 116,8 cm/46 Zoll	Ca. 116,8 cm/46 Zoll
Modellbezeichnung KDL-		55EX72x	46EX72x	46EX52x	46CX52x
Leistungs-aufnahme	im Modus „Wohnung“/ „Standard“	113 W	81,0 W	68,0 W	128 W
	im Modus „Geschäft“/ „Brillant“	177 W	133 W	114 W	204 W
Durchschnittlicher Energieverbrauch im Jahr*1		165 kWh	118 kWh	99 kWh	187 kWh
Stromverbrauch im Standby-Betrieb*2		0,25 W (15 W im Software-/EPG-Aktualisierungsmodus)	0,25 W (15 W im Software-/EPG-Aktualisierungsmodus)	0,3 W (13 W im Software-/EPG-Aktualisierungsmodus)	0,25 W (16 W im Software-/EPG-Aktualisierungsmodus)
Anzeigeauflösung		1.920 Punkte (horizontal) × 1.080 Zeilen (vertical)
Abmessungen (ca.) (B × H × T)
mit Tischständer		126,9 × 79,9 × 31,5 cm	107,8 × 69,0 × 26,0 cm	107,8 × 69,0 × 26,0 cm	112,2 × 71,2 × 27,5 cm
ohne Tischständer		126,9 × 76,9 × 4,1 cm	107,8 × 66,0 × 4,2 cm	107,8 × 66,0 × 4,2 cm	112,2 × 68,2 × 7,4 cm
Gewicht (ca.)
mit Tischständer		25,4 kg	17,9 kg	17,8 kg	20,7 kg
ohne Tischständer		20,2 kg	14,3 kg	14,2 kg	17,1 kg
Mitgeliefertes Zubehör		Siehe „Überprüfen des Zubehörs“ (Seite 8).
Sonderzubehör		Wandhalterung: SU-WL5003-D-Brille: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-55/46EX72x)USB-WLAN-Adapter
Betriebstemperatur		0 °C - 40 °C
Luftfeuchtigkeit beim Betrieb		10 % - 80 % relative Luftfeuchtigkeit (nicht kondensierend)
Modellbezeichnung KDL-		40EX72x	40EX52x	40CX52x	37EX72x
Stromversorgung und Sonstiges
Betriebsspannung		220 V - 240 V Wechselstrom, 50 Hz
Energieeffizienzklasse		A	A	C	A
Bildschirmgreße (Diagonale)		Ca. 101,6 cm/40 Zoll	Ca. 101,6 cm/40 Zoll	Ca. 101,6 cm/40 Zoll	Ca. 94,0 cm/37 Zoll
Leistungs-aufnahme	im Modus „Wohnung“/ „Standard“	64,0 W	65,0 W	120 W	56,0 W
	im Modus „Geschäft“/ „Brillant“	121 W	113 W	181 W	105 W
Durchschnittlicher Energieverbrauch im Jahr*1		93 kWh	95 kWh	175 kWh	82 kWh
Stromverbrauch im Standby-Betrieb*2		0,25 W (15 W im Software-/EPG-Aktualisierungsmodus)	0,3 W (13 W im Software-/EPG-Aktualisierungsmodus)	0,25 W (15 W im Software-/EPG-Aktualisierungsmodus)	0,25 W (17 W im Software-/EPG-Aktualisierungsmodus)
Anzeigeauflösung		1.920 Punkte (horizontal) × 1.080 Zeilen (vertical)
Abmessungen (ca.) (B × H × T)
mit Tischständer		94,3 × 61,6 × 25,0 cm	94,3 × 61,6 × 25,0 cm	99,1 × 63,6 × 25,0 cm	87,8 × 57,9 × 25,0 cm
ohne Tischständer		94,3 × 58,6 × 4,2 cm	94,3 × 58,6 × 4,2 cm	99,1 × 60,6 × 7,1 cm	87,8 × 54,9 × 4,2 cm
Gewicht (ca.)
mit Tischständer		14,4 kg	14,4 kg	16,3 kg	13,3 kg
ohne Tischständer		11,2 kg	11,2 kg	12,9 kg	10,1 kg
Mitgeliefertes Zubehör		Siehe „Überprüfen des Zubehörs“ (Seite 8).
Sonderzubehör		Wandhalterung: SU-WL5003-D-Brille: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50(KDL-40/37EX72x)USB-WLAN-Adapter
Betriebstemperatur		0 °C - 40 °C
Luftfeuchtigkeit beim Betrieb		10 % - 80 % relative Luftfeuchtigkeit (nicht kondensierend)
Modelbezeichnung KDL-		32EX72x	32EX52x	32EX42x	32CX52x
Stromversorgung und Sonstiges
Betriebsspannung		220 V - 240 V Wechselstrom, 50 Hz
Energieeffizienzklasse		B	B	B	C
Bildschirmgroße (Diagonale)		Ca. 80,1 cm/32 Zoll	Ca. 80,1 cm/32 Zoll	Ca. 80,0 cm/32 Zoll	Ca. 80,1 cm/32 Zoll
Leistungs-aufnahme	im Modus „Wohnung“/ „Standard“	59,0 W	56,0 W	56,0 W	73,0 W
	im Modus „Geschäft“/ „Brillant“	101 W	88 W	88 W	112 W
Durchschnittlicher Energieverbrauch im Jahr*1		86 kWh	82 kWh	82 kWh	107 kWh
Stromverbrauch im Standby-Betrieb*2		0,25 W (16 W im Software-/EPG-Aktaulisierungsmodus)	0,3 W (17 W im Software-/EPG-Aktaulisierungsmodus)	0,3 W (17 W im Software-/EPG-Aktaulisierungsmodus)	0,25 W (15 W im Software-/EPG-Aktaulisierungsmodus)
Anzeigeauflösung		1.920 Punkte (horizontal) × 1.080 Zeilen (vertical)		1.366 Punkte (horizontal) × 768 Zeilen (vertical)	1.920 Punkte (horizontal) × 1.080 Zeilen (vertical)
Abmessungen (ca.) (B × H × T)
mit Tischänder		75,5 × 51,0 × 21,6 cm	75,5 × 51,0 × 21,6 cm	75,5 × 51,0 × 21,6 cm	79,9 × 53,2 × 23,0 cm
ohne Tischänder		75,5 × 48,0 × 4,2 cm	75,5 × 48,0 × 4,2 cm	75,5 × 48,0 × 4,2 cm	79,9 × 50,2 × 7,0 cm
Gewicht (ca.)
mit Tischänder		10,4 kg	10,2 kg	10,2 kg	11,4 kg
ohne Tischänder		7,9 kg	7,7 kg	7,7 kg	8,7 kg
Mitgeliefertes Zubehör		Siehe „Überprüfen des Zubehörns" (Seite 8).
Sonderzubehör		Wandhalterung: SU-WL5003-D-Brille: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-32EX72x)USB-WLAN-Adapter
Betriebstemperatur		0 °C - 40 °C
Luftfeuchtigkeit beim Betrieb		10 % - 80 % relative Luftfeuchtigkeit (nicht kondensierend)
Modellbezeichnung KDL-		26EX321	26EX320	24EX32x	22EX32x
Stromversorgung und Sonstiges
Betriebsspannung		220 V - 240 V Wechselstrom, 50 Hz
Energieeffizienzklasse		B	B	B	B
Bildschirmgroße (Diagonale)		Ca. 66,1 cm/26 Zoll	Ca. 66,1 cm/26 Zoll	Ca. 61,0 cm/24 Zoll	Ca. 54,8 cm/22 Zoll
Leistungs-aufnahme	im Modus „Wohnung“/ „Standard“	38,0 W	38,0 W	35,0 W	32,0 W
	im Modus „Geschäft“/ „Brillant“	63 W	63 W	62 W	52 W
Durchschnittlicher Energieverbrauch im Jahr*1		55 kWh	55 kWh	51 kWh	47 kWh
Stromverbrauch im Standby-Betrieb*2		0,35 W (13 W im Software-/EPG-Aktaulisierungsmodus)	0,35 W (13 W im Software-/EPG-Aktaulisierungsmodus)	0,35 W (13 W im Software-/EPG-Aktaulisierungsmodus)	0,35 W (13 W im Software-/EPG-Aktaulisierungsmodus)
Anzeigeauflösung		1.366 Punkte (horizontal) × 768 Zeilen (vertical)		1.920 Punkte (horizontal) × 1.080 Zeilen (vertical)	1.366 Punkte (horizontal) × 768 Zeilen (vertical)
Abmessungen (ca.) (B × H × T)
mit Tischänder		63,1 × 43,3 × 21,5 cm	63,1 × 42,1 × 18,2 cm	58,3 × 39,1 × 18,2 cm	52,9 × 36,2 × 17,2 cm
ohne Tischänder		63,1 × 40,6 × 4,2 cm	63,1 × 40,6 × 4,2 cm	58,3 × 37,6 × 4,2 cm	52,9 × 34,7 × 4,2 cm
Modellbezeichnung KDL-		26EX321	26EX320	24EX32x	22EX32x
Gewicht (ca.)
mit Tischständer		8,4 kg	7,2 kg	6,2 kg	5,1 kg
ohne Tischständer		6,1 kg	6,1 kg	5,2 kg	4,1 kg
Mitgeliefertes Zubehör	Siehe „Überprüfen des Zubehörns“ (Seite 8).
Sonderzubehör	Wandhalterung: SU-WL100USB-WLAN-Adapter
Betriebstemperatur	0 °C – 40 °C
Luftfeuchtigkeit beim Betrieb	10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend)

1 Der Energieverbrauch pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab.
2 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat.

Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.

Montieren des Zubehörs (Wandhalterung)

An die Kunden:

Wenn Sie die Wandhalterung SU-WL500 und SU-WL100 verwenden, bleibt zwischen der Wand und dem Fernsehgerät ein Abstand von 6 cm. Führren Sie die Kabel zum Fernsehgerät durch diese Lücke.

Zum Schutz des Produkts und aus Sicherheitsgründen empfeht Sony dringend, die Installation Ihres Fernsehgerätes von Sony-Händlern oder lizenzierten Monteuren durchführten zu halten. Versuchen Sie nicht, die Montage selbst durchzuführren.

An Sony-Handler und Monteure:

Schenken Sie während der Installation sowie der regelmäßigen Wartung und Überprüfung dieser Produkte der Sicherheit ihre volle Aufmerksamkeit.

Ihr Fernsehgerät kann mit der Wandhalterung SU-WL500 (Seite 30) oder SU-WL100 (Seite 30) (separatehaldlich) montiert werden.

• Lesen Sieitte in der mit der Wandhalterunggelieferten Anleitung nach,um die Montage richtig auszufahren.
• Näheres dazu finden Sie unter „Abnehmer des Tischständers vom Fernsehgerät“ (Seite 9).

Für die Installation these Products ist ausreichende Sachkenntnis erforderlich, besonder das vorab ermittelt werden muss, ob die Wandfestigkeit für das Gewicht des Fernsehgerätes ausreichend ist. Überlassen Sie die Wandmontage these Products unbedingt Sony-Handlern oder lizenzierten Monteuren, und achten Sie angemessen auf die Sicherheit während der Installation. Sony übernimmt keine Haftung für etwaige Sachschäden oder Verletzungen, die durch falsche Handhabung oder unsachgemäß Installation verursacht werden.

Wenn Sie das Fernsehgerät an der Wand montieren wollen, entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts. Welche und wie weitere Schrauben vorhanden sind, hängt vom Modell des Fernsehgeräts ab. (Sie sind in die Bohrlocher für die Wandmontage hineingeschraubt.) Bewahren Sie die entfernten Schrauben unbedingt an einem sicheren Ort außerhalb der Reichweite von Kindern auf.

Fur Modell KDL-55EX72x

Fur Modell KDL-46/40/37/32EX72x, KDL-46/40/32EX52x, KDL-32EX42x

• Wenn Sie den Tischständer vom Fernsehgerät abnehmen, legen Sie das Gerät mit dem Bildschirm nach unten auf eine stabile Arbeitsfläche, die größter ist als das Fernsehgerät.
• Um Beschädigungen am LCD-Bildschirm zu vermeiden, legen Sie ein weiches Tuch auf die Arbeitsfläche.

SU-WL500, SU-WL100

Für Modell KDL-26/24/22EX32x

• Bringen Sie den Montagehaken mit den vier Schrauben an, die mit der Wandhalterung mitgeliefert werden.
• Wenn Sie den Tischständer wieder anbringen wollen, drehen Sie die zuvor abgenommenen Schrauben unbedingt wieder in die Originalbohrungen an der Rückseite des Fernsehgeräts.

Abbildung/Tabelle mit Schrauben- und Hakenpositionen

Modellbezeichnung KDL-	Schraubenposition	Hakenpositionen
	SU-WL500	SU-WL500
55EX72x	e, j	b
46EX72x/46EX52x	e, j	b
46CX52x	d, g	b
40EX72x/40EX52x	e, j	b
40CX52x	d, g	b
37EX72x	e, j	b
32EX72x/32EX52x/32EX42x/32CX52x	e, g	c
		SU-WL100
26EX32x	-	a
24EX32x	-	a
22EX32x	-	b

SU-WL500

Schraubenposition

Beim Anbringen des Montagehakens am Fernsehgerät.

Hakenpositionen

Beim Anbringen des Fernsehgeräts an der Basishalterung.

SU-WL100

Hakenpositionen

Beim Anbringen des Fernsehgeräts an der Basishalterung.

Tabelle der Fernsehgeräte-Installationsabmessungen

① SU-WL500

Bildschirm-Mittelpunkt

② SU-WL100

Bildschirm-Mittelpunkt

Einheit: cm

Die Zahlen in der Tabelle können je nach der Installation gingefugig abweichen.

WARNING

Die Wand, an der das Fernsehgerämt montiert werden soll, muss in der Lage sein, mindestens das vierfache Gewicht des Fernsehgerätes zu tragen. Das Gewicht ist unter „Technische Daten" (Seite 25-28) angegeben.

Sicherheitsinformationen

Installation/Einstellung

Installieren und benutzten Sie das Fernsehgerät unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden.

Installation

• Das Fermsehgerät sollte darüber frei zugänglichen Netzsteckdose installiert werden.
• Stellen Sie das Fernsehgerat auf eine stabile, ebene Fläche.

• Wandeinbauten sollenn nur von qualifiziertem Fachpersonal ausgeführter werden.
  Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive:

• Wandmontagehalterung: SU-WL500 (auBer Modell KDL-26/24/22EX32x) SU-WL100 (KDL-26/24/22EX32x)

• Verwenden Sie zum Befestigen der Montagehaken am Fernsehergättie beit die gemeinsam mit der Wandmontagehalterung gefelferten Schrauben. Die mitgelieferten Schrauben sind derart konzipiert, dass sie von der Befestigungsfleche des Montagehakens aus 8mm bis 12mm lang sind. Durchmesser und Länge der Schrauben varieren je nach Modell der Wandmontagehalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehergät Beschadigt werden oder herunterfallen.

8mm-12mm

Schaube (gemeinsam mit der Wandmontagehalterung gefelert)

Montagehaken

Hakenbefestigung an der Rückseite des Fernsegerats

Transport

Vor dem Transport des Fernsehgerits ziehen Sieitte alle Kabel aus dem Gerit.
Zum Transport eines groben Fernschgerats sind zwei oder drei Personen nötig.
- Wenn Sie das Fernsehgerät von Hand transportieren, halten Sie esitte wie in der Abbildung dargestellt. Üben Sie wededer auf den LCD-Bildschirm noch auf den Bildschirmrahen Druck aus.

KDL-26/24/22EX32x

KDL-55/46/40/37/32EX72x,
KDL-46/40/32EX52x,
KDL-46/40/32CX52x,
KDL-32EX42x

• Setzen Sie das Fernsehgerät beim Transport wider Stößen noch starken Erschüttungen aus.
• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungs-materialien im Originalkarton.

Luftzirkulation

• Decken Sie nie die Luftrungsöffnungen ab und stecken Sie nichts in das Gehäuse.
• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung).
• Es wird dringend empfohlen, die officielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten.

Installation an der Wand

Aufstellung auf dem Standfuß

Um eine ausreichende Belüfung zu gewährleisten und Staub-oder Schmutzablagerungen zu vermeiden

• Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf stehend, falsch herum oder seitwirts geneigt auf.
• Stellen Sie das Fernsehgerät während auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf.
• Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf.
  Installieren Sie das Fernsehgerät nicht wie auf der Abbildung gezeigt.

Die Luftzirkulation wird unterbunden.

Netzkabel

Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und/oder Verletzungen auszuschreiben, sollenen Sie das Netzkabel und den Stecker wie hier angegeben handhaben:

• Verwendten Sie ausschließlich die von Sony und seinen anderen Anbierten geleiferte Netzkabel.
• Stecken Sie den Stecker ganz in die Netzsteckdose.
• Dieses Fernsehgerät ist ausschließlich für den Betrieb an 220-240 V Wechselstrom ausgelegt.
• Trennen Sie das Gerät zu ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen, und stolpern Sie nicht über die Kabel.
  Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Fernsehgerit reparieren oder transportieren.
• Halten Sie das Netzkabel von Wärmequellen fern.
• Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie ihren regelmäßig. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr.

Anmerkungen

• Verwendten Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.
  Klemmen, biegen oder verdrehen Sie das Netzkabel nicht übermöig. Die blanken Adern im Inneren des Kabels konnten freiliegen oder brechen.
• Nehmen Sie am Netzkabel keine Veränderungen vor.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel.
• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus der Steckdose herausziehen.
• Achten Sie darauf, nicht zu weitere andere Geräte an dieselbe Netzsteckdose anzuschlieben.
• Verwendten Sie eine Netzsteckdose, in der der Stecker fest sitzt.

Verbotene Nutzung

Installieren Sie das Fernsehgerät weder an Standorten, in Umgebungen noch in Situationen wie den hier aufgeführten, daß dies zu Fehlfunktionen des Fernsehgeräts und Feuer, Elektroschock, Beschäftigungen und/oder Verletzungen führen kann.

Standort:

• Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff oder Boot, im Innern eines Fahrzeugs, in medizinischen Einrichtungen, an instabilen Standorten, in der Nane von Wasser, Regen, Feuchtigkeit oder Rauch.
• Wenn das Fernsehgerät in der Umkleidekabine eines Schwimmbads oder Thermalbads aufgestellt wird, kann das Fernsehgerät durch Schwefeldämpfe usw. beschädigt werden.

• Für eine optimale Bildqualität schützen Sie den Bildschirm vor direkter Beleuchtung oder direktem Sonnenlicht.

• Bringen Sie das Fernsehgerät möglichst nicht von einem kalten in einen warmen Raum. Bei plötzlichen Temperaturschwankungen kann sich Feurigkeit niederschlagen. Dies kann die Bild- und/oder Farbqualität am Fernsehgerät beeinträchtigten. Lassen Sie die Feurigkeit in einem solchen Fall vor dem Einsatz des Fernsehgeräts vollständig verdunsten.

Umgebung:

An heissen, feuchten oder übermäßig staubigen Orten, an denen Insekten in das Gerät eindringen konnen; an denen es Mechanischen Erschütterungen ausgesetzt ist, neben brennbaren Objekten (Kerzen usw.). Das Fernsehergarit darf welt Tropfen oder Spritzern ausgesetzt werden. Es darüber keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel Vasen, auf dem Fernsehergarit abgestellt werden.
- Stellen Sie das Fernsehgerät nicht an einen feuchten oder staubigen Ort oder in einen Raum mit fertigem Rauch oder Dampf (in der Höhe von Kochstellen oder Luftbefeuchtern). Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlags oder das Gerät kann sich verformen.

• Stellen Sie das Fernsehgerät nicht an Orten auf, an denen es extremen Temperatoren ausgegusetzt ist, z. B. in direktem Sonnenlicht oder in der Höhe einer Heizing oder eines Warmluftauslasses. Anderfalls kann sich das Fernsehgerät überhitzen und das Gehäuse kann sich verformen und/oder es kommt zu Fehlfunktionen am Fernsehgerät.

Situation:

• Nicht mit nassen Händen, ohne Gehäuse oder mit anderen als vom Hersteller empfehlenen Zubehör benutzten. Trennen Sie das Fernsehgerät bei Gewitter von der Netzsteckdose und der Antenne.
• Stellen Sie das Fernsehgerät nicht so auf, dass es frei in den Raum hineinragt. Anderfalls besteht die Gefahr, dass eine Person oder ein Gegenstand dagegenständ und es kann zu Verletzungen oder Sachschemenkommen.

Bruchstücke:

• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms konnte durch den Aufprall zerbrechen und schwere Verletzungen verursachen.
  Falls die Oberfläche des Fernsehgeräts zerspringt, ziehen Sie zuerst das Netzkabel aus der Steckdose, bevor Sie das Gerät berühren. Andernfalls besteht die Gefahr eines elektrischen Schlages.

Wenn das Gerät nicht benutzt wird

Zum Schutz der Umwelt und aus Sicherheitsgründen empfeihlt es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.
- Da das Fernsehergit auch in ausgeschalteten Zustand mit dem Stromnetz verbunden ist, wenn es nur ausgeschelt warde, muss der Stecker aus der Netzeckdose gezogen werden, um das Fernsehergit vollkommen auszuschalten.
- Bei einigen Fernsehgeräten gibt es jedoch möglicherweise Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus geschalte sein muss.

Kinder

Sorgen Sie davon, dass Kinder nicht auf das Fernsehgerät klettern.
- Bewahren Sie keine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlicherweise verschlucht werden.

Falls folgende Probleme aufreten...

Schalten Sie das Fernsehgerätsofar aus und ziehen Sie den Netzstecker aus der Steckdose, sobald eines der folgenden Probleme auftritt.

Wenden Sie sich an ihren Handlcr oder das Sony Kundendienstzentrum, um es von qualifiziertem Fachpersonal überprüfen zu lessen.

Wenn:

• Das Netzkabel beschädigt ist.
• Der Stecker nicht fest in der Netzesteckdose sitzt.
• Das Fernsehgerät durch Fallen, Stoßen oder einen geworfenen Gegenstand beschädigt ist.
  Flüssigkeit oder Fremdkörper durch die Öffnungen in das Farnsehgerät gelangen.

Warning

Um Feuergafru zu vermeiden, halten Sie Kerzen und jegliche offen Flamm Jensenzeit von thisem Geräf fern.

Introdução

Fur hilfreiche Informationen zu Sony Produkten
