BEDIENUNGSANLEITUNG HK 64 S (IX)1 INDESIT

Einbaukochmulden Installation un gebrauch

Ratschlage und Empfehlungen

Dieses Gerat kann nur in Verbindung mit bestimmten Backofen betrieben werden; eine Auflistung derselben befindet sich im Beipack zur Dokumentation.
Dieses Gerat ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

• Lesen Sieitte vor Gebrauch des Gerates die in thisem Handbuch enthaltenen Hinweise aufmerksam durch. Sie enthalten wichtige Angaben hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung. Bewahren Sie theses Handbuch sorgfaltig auf, damit Sie es jederzeit zu Rateziehen konnen.
• Überzeugen Sie sich nach Abnahme der Verpackung, dass das Gerät auch nicht beschädigt wurde. Im Zweifelfall raten wir, das Gerät nicht zu benutzen und sich an Fachpersonal zu wenden.
• Das Verpackungsmaterial wie Plastikbeutel, Schaumstoffe, Nagel usw. kann für Kinder gefährlich sein und muss demnach aus ihrer Reichweite gehalten werden.
• Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzufahren.
• Eine unsachgemäß Installation kann zu Schaden an Personen, Tieren oder Gegenständen führen, für die der Hersteller nicht haftbar gemacht werden kann.
  Die elektrische Sicherheit these Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine Erdungsanlage angeschlossen wird. Überprüfen Sieitte, ob diese grundlegende Sicherheitsanforderung erfüllt ist; im Zweifelsfalle ist eine Kontrolle der Anlage durch Fachpersonal anzufordern.
• Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gegacht werden.
• Vor Anschluss des Gerätes kontrollierten Sieitte, dass die auf dem Typenschild angegebenen Daten mit den Eigenschaften des Versorgungsnetzes übereinstimmen.
• Vergewissern Sie sich, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalleziehen Sieitte einen Fachmann zu Rate.
• Dieses Gerätarf nur für den Zweck, für den es geschaffen wurde, eingesetzt werden. Jede andere Verwendung (zum Beispiel zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen.
• Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

Die Verwendung eines jeder Elektrogerates setzen die Einhaltung einiger wichtiger Grundregeln voraus, insbesondere folgender:

• Berühren Sie das Gerät nicht mit feuchten Händen.
• Benutzen Sie das Gerät nicht barfuß.
• Vermeiden Sie den Einsatz von Verlängerungen.
  Ziehen Sie den Stecker nicht am Versorgungskabel oder gar an dem Gerät selbst aus der Steckdose.
• Setzen Sie das Gerät nicht der Witterung aus (Regen, Sonne usw.).

• Lassen Sie das Gerät nicht ohne Beaufsichtigung von Kindern oder unbefugten Personen benutzen.

• Vor jeder Reinigungs- und Wartungsarbeit ist das Gerät entweder durch Herausziehen des Steckers oder durch Betätigten des Hauptschalters der Hausanlage stromlos zu machen.

• Sollte das Glas Ihres Glaskeramik-Kochfeldes springen, ist das Gerät sofort vom Stromnetz trennen.
  Wenden Sie sich zwecks eventueller Reparaturen ausschließlich an eine anerkannte Kundendienstelle und verlangen Sie den Einsatz von Originalersatzteilen. Die Nichtbeachtung dieser Hinweise kann die Sicherheit des Gerätes beeinträchtigen.
• Soll das Gerät nicht mehr verwendet werden, empfehlen wir,这点es durch Durchschnitten des Versorgungskabels, nach Herausziehen desselben aus der Steckdose, unbrauchbar zu machen. Ferner raten wir, jene Geräteile zu vernichten, die vor allem für Kinder, welche das unbrauchbare Gerät zum Spielen benutzen können, eine Gefahr darstellen.
• Das Glaskeramikkochfeld ist sowohl gegen Temperaturschocks als auch gegen Mechanische Schocks beständig. Dennoch kann es durch Stöbe bzw.
  Aufprall von spitzen Gegenständen zerbrechen. Nehmen Sie das Gerät in thisem Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienstelle.
  -itte berücksichtigten Sie,dass die Kochzonen noch fur mindestens 30 Minuten nach Ausschalten海口bleiben; achten Sie deshalb daraufuf, dass nichts unbeabsichtigt auf diesen heißen Flachen abgelegt bzw.abgestellt wird.
• Schalten Sie die Kochstellen nicht ein, wenn Alufolie oder Gegenstände aus Plastik auf dem Kochfeld liegen sollenen.
• Stützen Sie sich nicht auf heiße Kochzonen.
• Sollten Sie Kleinere Elektrogeräte in der Höhe des Kochfeldes benutzen, achten Sieitte daraufuf, dass deren Kabel keine halten Oberflächen berühren.
• Stellen Sie Stieltöpe und Pfannen immer so auf die Kochstelle, dass ihre Griffe zur Mitte des Kochfeldes hin zeigen, so verhindern Sie ein unbeabsichtigtes Umstoßenderselben.

Erste Inbetriebnahme: Der auf die Dichtungen aufgetragene Leim kõnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (einer nicht scheuernden Poliercreme) zu entfernen. Wahrend der ersten Betriebsstunden konnte der Geruch verbrannten Gummis wahrzunehmen sein. Dies wird sich nach kurzer Zeit geben.

Installation und Befestigung

Die nachstehend aufgeführten Anweisungen sind an den Fachinstallatur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den geltenden Richtlinien.

Wichtig: Vor jeder Reinigung und Pflege muss das Kochfeld vom Stromnetz getrennt werden.

Installation

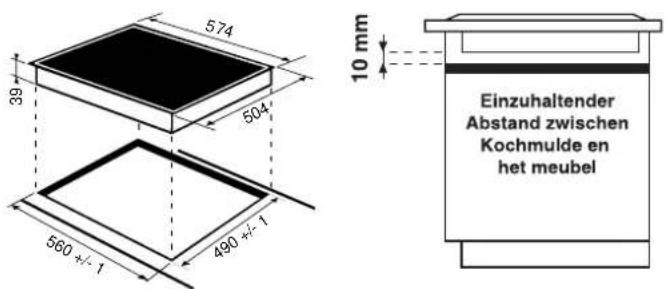

• Das Kochfeld wird auf einem Unterschränk angebracht, an dem nur in der Arbeitsplatte ein entsprechender Ausschnitt vorzunehmen ist.
• Das Material der Arbeitsplatte muss einer Temperaturbelastung von 100^ standhalten.
• Das Kochfeld muss in einem Abstand von mindestens 40mm von der dahinter liegenden Wand und von 600mm von einer jeder anderen vertikalen Flüche angebracht werden, um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden.

C E

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.1973 (Niederspannung) und nachfolgenden Änderungen;
• 89/336/EWG vom 03.05.1989 (elettromagnetische Verträglichkeit) und nachfolgenden Änderungen;
• 93/68/EWG vom 22.07.1993 (Niederspannung) und nachfolgenden Änderungen;
  -2002/96/EC

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte mussen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher konnen sich an Abfallamter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Befestigung

Sehr wichtig: Das Glaskeramik-Kochfeld muss auf einer perfecten Stutz- bzw. Auflagelliche installiert werden. Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

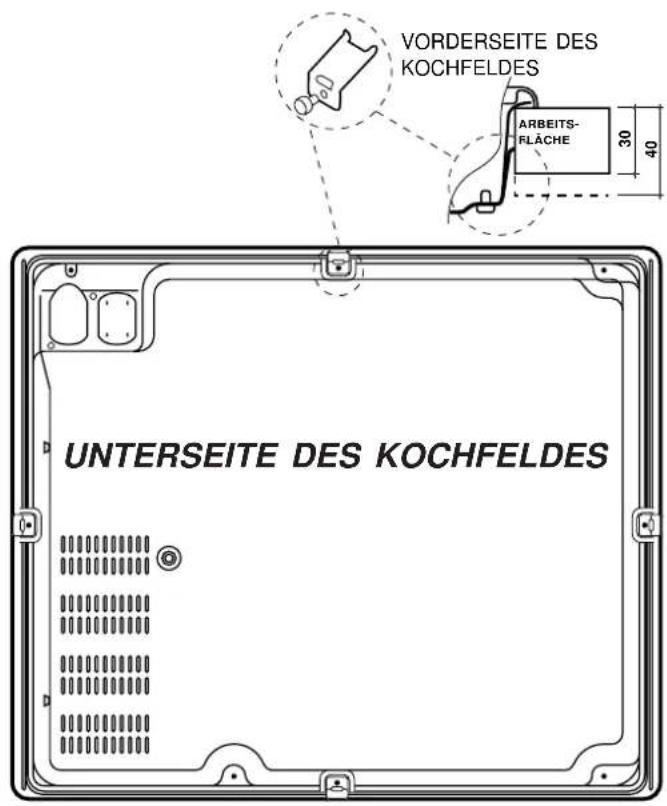

Die Befestigungsklammern werden mittels Schrauben angebracht (siehe Schema).

These Schrauben mussen jederzeit zuganglich sein.

Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes in den Ausschnitt der Arbeitsplatte, damit es vorschfristsmäßig auf der gesamten Auflagelfliche aufstützt.

MONTAGE DER KLAMMERN AN DER UTERSEITE

Technische Eigenschaften

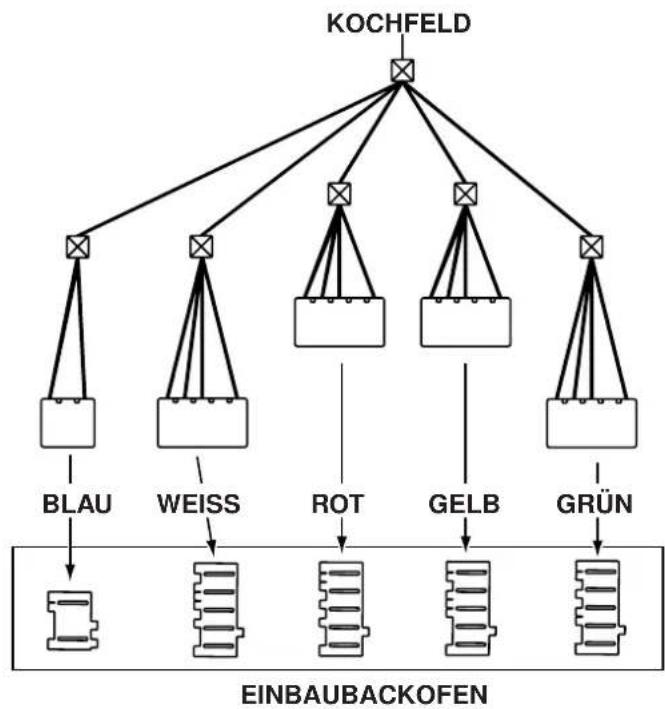

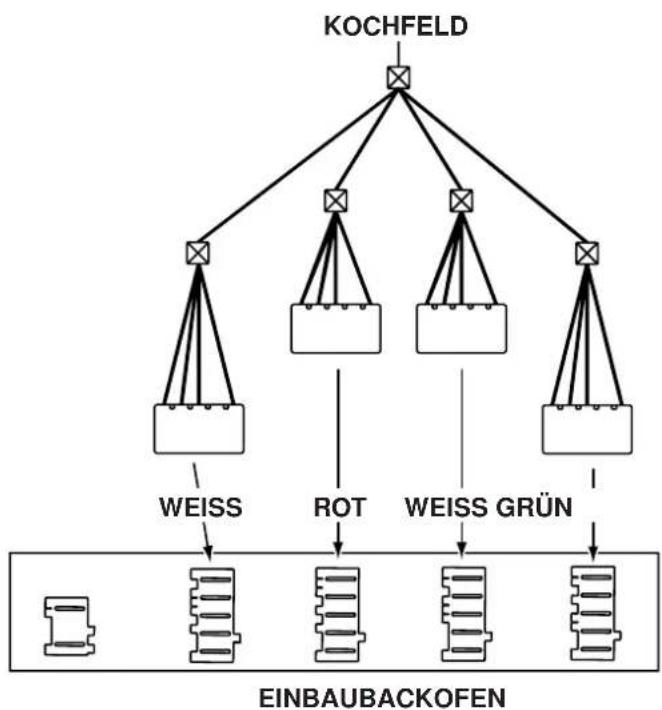

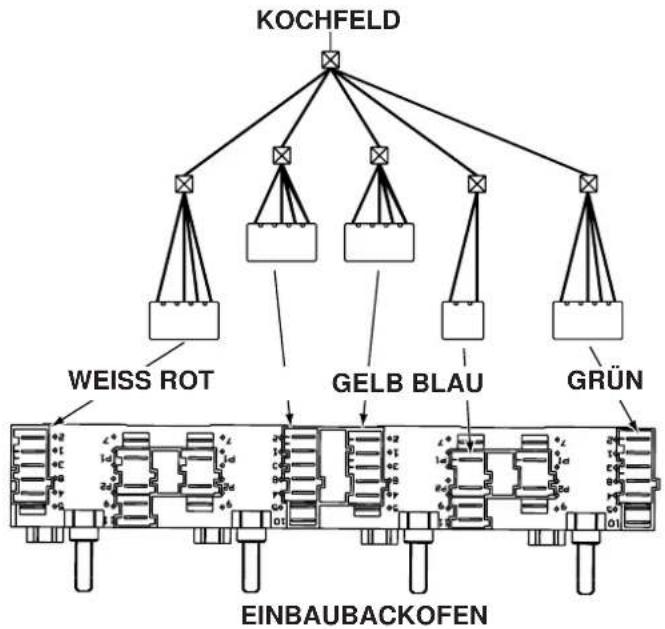

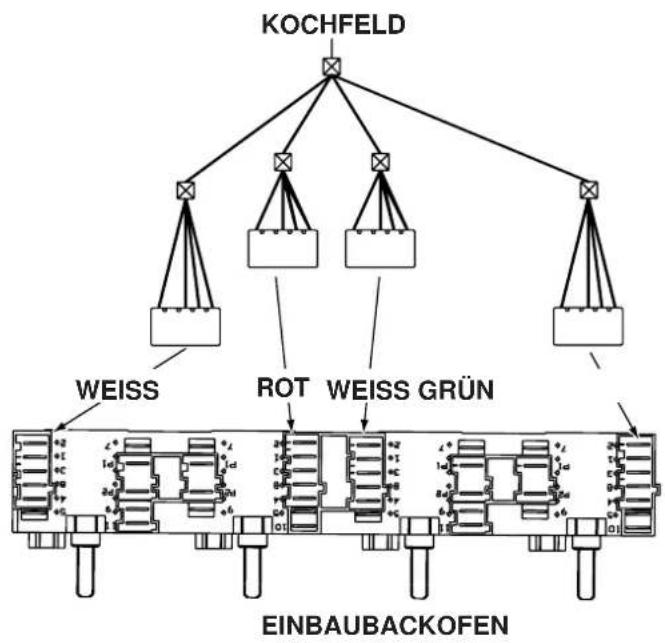

Anschluss des Kochfeldes an den Backofen

Dieses Gerät kann nur in Verbindung mit bestimmten Backöfen betrieben werden; eine Auflistung derselben befindet sich im Beipack zur Dokumentation.

HK 64 - HK 64 CL - HK 64/1

HK 64 R - HK 64 S - HK 64 DO - HK 64 S CL HK 64 R/1- HK 64 R DO/1 - HK 64 RD - HK 64 RD CL

Beschreibung und Verwendung der Kochzonen

Strahlungsbeizungselemente

Bei dieser Art von Heizelementen handelt es sich um Heizkörper, die aus einer Vielzahl von Ringen bzw. Spiralen bestehen, welche eine optimale Wärmeverteilung über den gesamtten Topf Boden gewährleisten und damit bestmögliche Garergebnisse bei Niedrigtemperaturen erfolglichen. Schmorgerichte, Soßen oder aufzuwärmende Fertiggerichte.

KOCHFELDER HK 64 S - HK 64 S CL HK 64 R - HK 64 R/1 HK 64 - HK 64 CL - HK 64/1
Kochzonen	Leistung(W)	Durchmesser(mm)	Leistung(W)	Durchmesser(mm)	Leistung(W)	Durchmesser(mm)
Hinten re.	R 1200 140	R 1200 140 R 1200		140
Vorne re.	R 1700 180	R 1700 180 R 1700		180
Hinten li.	R 2100 210	R 1700 180 R 1700		180
Vorne li.	R 1200 140	R 1200 140 R 1200		140
Gesamtleistung	6200		5800		5800

KOCHFELDER	HK 64 DO HK 64 R DO/1		HK 64 R D HK 64 R D CL
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten re.	RO 1000/1800	140*250 R 1200	140
Vorne re.	R 1400 160	R 1800	180
Hinten li.	R 1200 140	R 1200	140
Vorne li.	RD 1000/2300	120/210 RD	1000/2200	210
Gesamtleistung	6900		6400

R = einfache Kochzone mit Strahlungsbeziehung, RO = Runde Kochzone mit Strahlungsbeziehung, RD = Doppelkochzone mit Strahlungsbeziehung

Die nachstehenden Tabellen liefern nützliche Hinweise für einen optimalen Einsatz der verschiedene Kochzonen.

HK 64 DO - HK 64 R DO/1 - HK 64 RD - HK 64 RD CL

Leistungs-stufe	Garart
1 Schmelzen von Butter und Schokolade
2/3 Erhitzen von Flüssigkeiten
4/5 Zubereitung von Cremes und Soßen
6/7 Suppenfleisch, Kalbsragout, Süßspeisen
8/9 Reis- oder Nudelgerichte
10/11 Garen bei starker Hitze: Steaks, Fisch, Omelettes
12 Frittieren

HK 64 - HK 64 R - HK 64 S - HK 64 CL HK 64 S CL - HK 64/1 - HK 64R/1

Leistungs- stufe	Garant
0 ausgeschaltet
1 Für Gemüse-und Fischgerichte
2	Zum langsamen Garen von Kartoffeln (Dämpfen), Gemüsesuppen, Hülsefrüchten etc.
3	Zum langsamen Garen von Kartoffeln (Dämpfen), Gemüsesuppen, Hülsefrüchten etc.
4 Zum Braten (mittlere Hitze)
5 Zum Braten (starke Hitze)
6 Zum Anbraten oder schllenen Aufkochen

Die Restwärmeanzeigen bleiben auch nach Ausschalten der Kochzonen noch so lange eingeschaltet, bis die Temperatur der entsprechenden Heizelemente unter 60^ sinkt, um Sie auf die Verbrennungsgefahr aufmerksam zu machen.

Das Kochfeld HK 64 ist nicht mit Restwärmeanzeigen ausgestellt.

Schalterknöpf

Sie befinden sich auf der Backofen-Bedienblende und erlauben die stufenlose Einstellung der Leistung jeder einzelnen Kochzone (von 1 bis 12 oder von 1 bis 6).

Einstellung der erweiterbaren Kochzonen

Die erweiterbaren Kochzonen (konzentrisch oder oval) besitzen im Unterschied zu den gewöhnlichen Kochzonen zwei Heizkreise.

Möchten Sie nur die kleine Kochzone benutzen, drehen Sie den Schalterknopf je nach gewünschter Heizleistung auf eine Position zwischen 1 und 12.

Für die große Kochzone drehen Sie den Schalterknopf zunachst auf die Position und stellen Sie dann die gewünschte Leistungsstufe ein.

Reinigung und Pflege

Praktische Ratschlage zum Einsatz des Gerätes

Sie konnen Ihr Kochfeld optimal nutzen, wenn Sie beim Kochen bzw. bei der Zubereitung von Speisen eine grundlegende Regeln beachten.

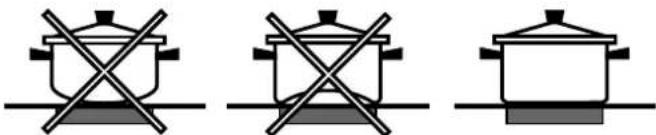

• Verwenden Sie Kochgeschirr mit flachem Boden, um Sicherzustellen, dass dieser ganz auf der Heizfläche aufliegt.

• Benutzen Sie stets Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, so dass die gesamte Wärme genutzt wird.

• Achten Sie daraufuf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die außerst hohe Hitzekonzentration der Gasbrenner konnte die Topfböden leicht verformen. Demnach wurden bei Verwendung desselben Geschirrs auf Glaskeramik-Kochfeldern die gewünschten optimalen Ergebnisse niemals erreicht.
• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise wurde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben können.
• Das Glaskeramikkochfeld ist sowohl gegen Temperaturschocks als auch gegen Mechanische Schocks beständig. Dennoch kann es durch Stöbe bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Gerät in thism Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienstelle.

Halten Sie das Kochfeld stets sauber. Stellen Sie vor der Reinigung sicher, dass die Kochzonen ausgeschaltet und erkaltet sind.

Edelstahlrahen (nur an verschiedene Modellen) Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder ein scharfes (phosphorhaltiges) Spülmittel für länger Zeit darauf stehenbleiben. Es ist ratsam, sie nach der Reinigung gut nachzuspelen und abzutrocknen. Wird versehentlich Wasser darauf vonschüttet, muss es sofort sorgsam getrocknet werden.

Reinigung und Pflege des Kochfeldes

Die als Heizfläche eingesetzte Glaskeramikplatte ist vollkommen glatt und porenfrei; sie ist sowohl gegen Temperaturschocks als auch gegen Mechanische Schocks beständig. Damit ihre ursprünglichen Eigenschaften erhalten bleiben, empfehlen wir folgende Pflege:

Zur tätiglichen Pflege genugts, die Platte mit einem feuchten Schwamm abzwischen und mit Kuchenpapier abzutrocknen.
- Beirysders starker Verschmutzung solle ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist die Platte mit Wasser abzuspulen und sorgfältig abzutrocknen.
- Starke Verschmutzungen setzen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollenn sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse setzen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
- Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlasst, schützt die Oberfläche, falls Speisen überkochen. Es empfeihlt sich, die Platte erst zu reinigen, wenn sie abgekühlt ist.
- Achten Sie daraufuf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Reinigungsmittelrückstände konnten sichathamlich bei der nachsten Benutzung des Kochfeldes festsetzen.

Wichtige Empfehlungen

Die Verwendung von Scheuermitteln sowie scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, welche die Oberfläche des Kochfeldes dauerhaft beschädigen * 們 den, ist absolut zu vermeiden.
- Halten Sie sãmtliche Gegenstände, die schmelzen konnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Sollten derartige Materialien dennoch auf dem Kochfeld geschmolzen sein, müssen sie sofort mit einem Schaber (Klingenschaber) von der noch bereits Kochzone entfernt werden.
- Das Kochfeld ist ausschließlich zum Kochen zu verwenden. Auch wenn das Gerät nicht benutzt wird,)dürfen keine Gegenstände darauf abgelegt werden.Verwenden Sie das Kochfeld also nicht als Ablage (z.B. für Besteck, Töpfe, Kuchentücher usw.) und auch nicht als Unterlage zum Schneiden.
- Aluverpackungen, Klarsichtfolie oder Behältnisse aus Plastik dürfen niemals auf die bereits oder auch nur noch lauwarmen Oberflächen gelegt bzw. gestellt werden.
- Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgerate.
