AD-S6T-Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 6 Zoll, mit 70/100-V-Transformator

AD-S8T-Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 8 Zoll, mit 70/100-V-Transformerator

AD-S10T-Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 10 Zoll, mit 70/100-V-Transformator

AD-S12-Zweiweg-Vordergrund/Hintergrund-Laatsprecher,12 Zoll

AD-S112sw - Direktstrahler-Subwoofer, 12 Zoll

ERLÄUTERUNG DER SYMBOLE

Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die personliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, konnen Körpersverletzungen oder tödliche Verletzungen die Folge sein.

Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden bettreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die eventuell nicht von der Garantie gedeckt sind.

Der Begriff WICHTIG! kennzeichnet Anweisungen oder Informationen, die zur erfolgreichen Durchführung des Verfahrens unerlsslich sind.

Der Begriff HINWEIS verweist auf weitere nützliche Informationen.

NOTE: Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandsein nicht isolierter, gefährlicher Spannungen innerhalb des Gehäuses aufmerksam machen, die stark genug sein konnen, um einen elektrischen Schlag zu verursachen.

NOTE: Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandsein wichtiger Sicherheits-, Betriebs- und Wartungsanleitungen in thisem Handbuch aufmerksam machen.

WICHTIGESICHERHEITSHINWEISE

WARNING!: Zur Vermeidung von Branden und Stromschlagenarf diea Ausrustung weder Regen noch Feuchtigkeit ausgesetzt werden.

WARNING!: Ein Lautspricher kann bzw. auch von einer einzigen Person angehoben werden; es muss jeder unbedingt auf den Gebrauch der richtigen Hebetechniken geachtet werden. Empfohlene Lekture: OSHA Technical Manual on Back Disorders and Injuries (in englisher Sprache)

(http://www.osha.gov/dts/osta/otm/otm_vii/otm_vii_1.html#app_vii:1_2)

• These Anleitung gut aufbewahren.
• Alle Warnhinweise beachten.
• Alle Anweisungen befolgen.
• Nur mit einem trockenen Tuch reinigen.
• Nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmluftschiebern, Öfen oder anderen Geräten (einschließlich Verständern) aufstellen, die Wärme abstrahlen.
• Nur vom Hersteller spezifi ziertes Zubehor verwenden.
• Wartungsarbeiten nur von qualifi ziertem Instandhaltungspersonal ausführten setzen.
• Alle anwendbaren ortlichen Vorschriften beachten.
  In Zweifelsfallen oder bei Fragen zur Installation eines Gerats sollenn Sie einen qualifizierten Techniker hinzuziehen.

Einführung

Die Serie AcousticoDesign ist eine Reihe hochwertiger, oberflachenmontierter und für eine permanente Installation vorgesehener Lausprecher. Jeder der in einem robusten ABS-Spritzgussgehause untergebracht den Lausprecher (mit Ausnahme der Modelle AD-512 und AD S112sw) besitzt einen 70/100-V-Transformator zur Verwendung mit verteilten Audioleitungen. Die im Lieferumfang jeder AcousticoDesign-Laustprechers enthaltene X-Mount Spezialhalterung mit Euro-Stecker bietet maximale Flexibilität und ermöglicht ein Schnelles Installieren. Dank einer gerändelten Kugelhalterung und diskret angebrachter Winkelmarkierungen kann der Einbautechniker schnell und sicheren den Lausprecher-Feststellwinkel einstellen. Der Euro-Stecker ermöglicht ein Vorverdrahen des Systems; durch das schnelle Einrasten des Lausprechers in der Halterung lasst sich die Installation in einem Bruchteil der Zeit erledigen, die für Konkurrenzmodelle erforderlich ist.

Auspacken

Lieferumfang

1. Schnellstartanleitung
2. AcousticDesign-Loutsprecher

3. 4-poliger Euro-Stecker

4. Klemmenleisten-Witterungsschutz

5. Kreuzschlitzschrauben (4) M4 (Klemmenleisten-Witterungsschutz)
6. X-MountTM Halterung (Hornhalterung für AD-S112sw)

Einstellen des Transformerstufenwahlschalters

Siehe Abbildung 1.

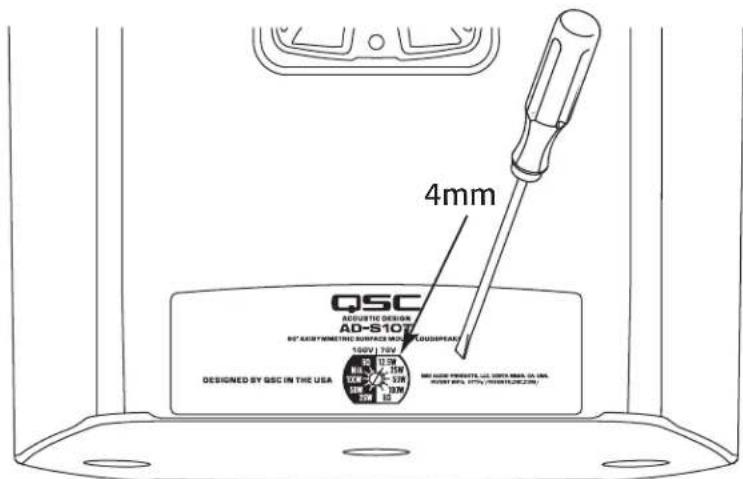

1. Führer Sie einen 4-mm-Flachschraubendreher in die Öffnung des Transformerstufenwahlschalters ein und stecken Sieihn in den Schlitz zum Drehen des Schalters.
2. Bei einer vollen Umdrehung im Uhrzeigersinn befindet sich der Transformer in der 8-Ω-Umgehungsstellung.

AD-S10T

100 V 70 V

8 Ω8 Ω

-- 100 W

100 W 50 W

50 W 25 W

25 W 12,5 W

Figure 2

Figure 1

-Table1-

AD-S6T, AD-S8T

100 V 70 V

8 Ω8 Ω

-60 W

60 W 30 W

30 W 15 W

15 W 7,5 W

Figure 3

-Table 2

Montage der Laufsprecher

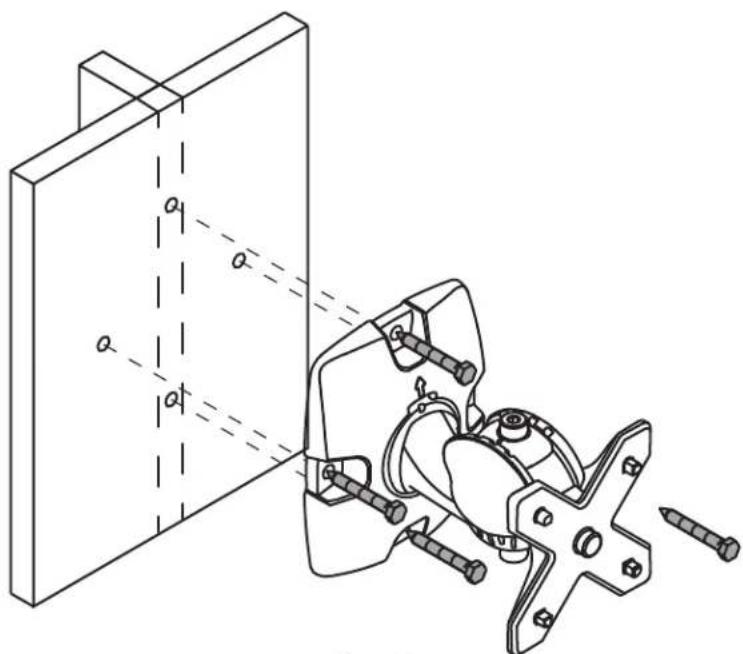

Einbau der X-Mount Halterung

Siehe Abbildung 4.

WARNING: Montieren Sie das System nach den ortlichen Bauvorschriften. Engagieren Sie einen lizenzierten Auftragsnehmer oder einen fachkundigen Techniker. QSC Audio Products ist für keine Schäden verantwortlich, die auf eine fahrlässige Montage von Halterungen oder Laufsprechen zurückzufahren sind.

1. Montieren Sie den Laufsprecher auf einer Oberfläche, die sein Gewicht aufnahmen kann.

Figure 4

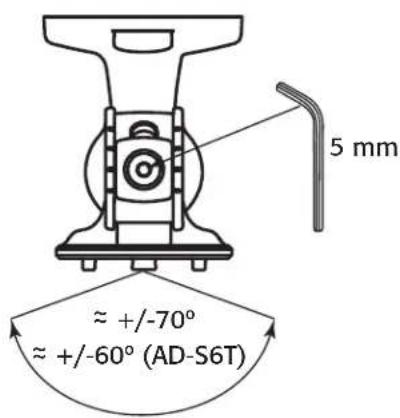

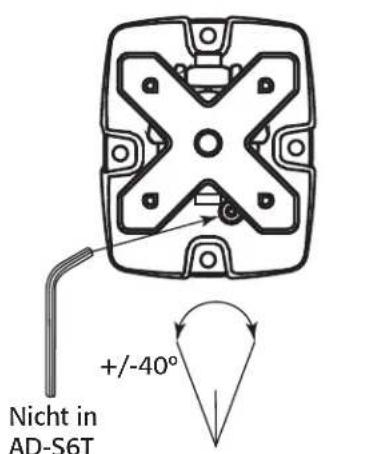

Einstellen des Winkels der X-MountTM Halterung

Siehe Abbildung 5.

NOTE: Dieser Schritt kann jetzt gleich oder nach der Montage des Laufsprechers durchgefuhrt werden.

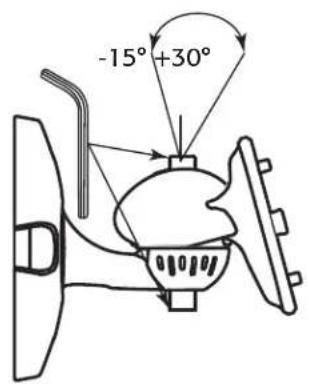

1. Lockern Sie die Positionsverriegelungsschrauben mit einem 5-mm-Inbusschlüssel.
2. Richten Sie die Halterung nach Bedarf aus.
3. Ziehen Sie die Positionsverriegelungsschrauben wieder an.

SEITE

OBEN

VORDERSEITE
Figure 5

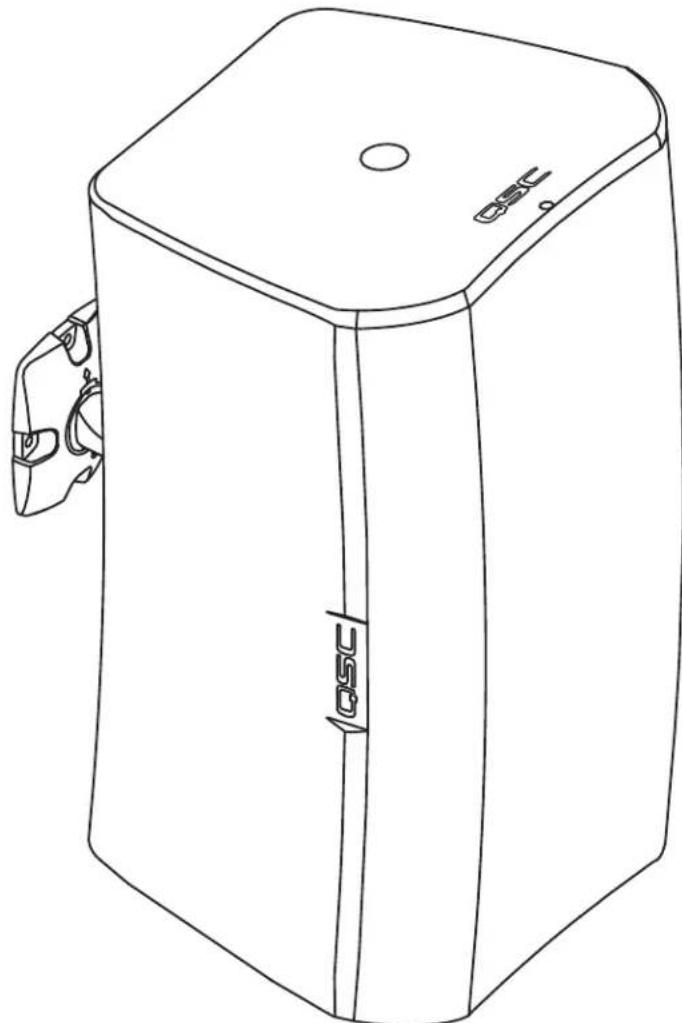

Montage des Lautspechers an der Halterung

Siehe Abbildung 6.

NOTE: Der Laatsprecher kann in jeder beliebigen Ausrichtung (nach oben/unten/links/rechts) auf der Halterung befestigt werden.

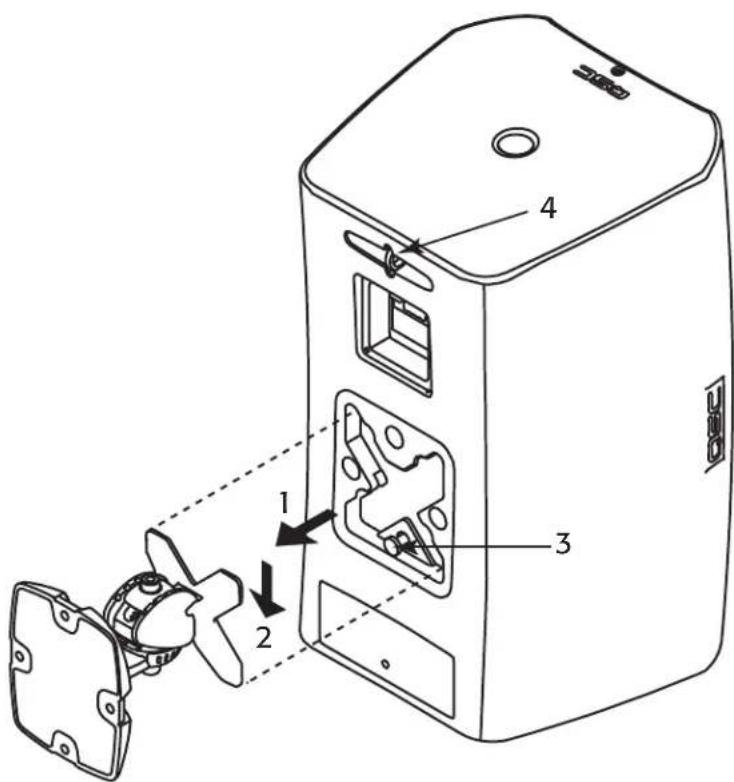

1. Richten Sie die X-formige Vertiefung mit der X-MountTM Halterung aus und drücken Sie den Lautsprecher auf die Halterung. (1)
2. Ziehen Sie den Laufsprecher nach dem Einsetzen in die Halterung nach unten, um ihn in der Halterung zu verriegeln. (2)
3. (Optional) Ziehen Sie den Sicherheitsbolzen (3) gerade heraus und haben Sieihn gut auf. Wenn der Laufsprecher entfernt werden soll,bringen Sie den Sicherheitsbolzewider an, drucken hinein und behmen den Laufsprecher ab.

Befestigen eines Haltegurts (nicht im Lieferumfang enthalten)

WARNING!: Verbinden Sie den Haltegurt NICTT mit der Montagehalterung oder den Schrauben, mit denen diese befestigt ist.

Figure 6

1. Es wird empfohlen, den Haltegurt vom Sicherungssring (4) auf der Rückseite des Laufsprechers zu einer zur Bausubstanz gehorenden Position an der Wand zu führen, die den Laufsprecher im Falle einer Herunterfallens festhalten kann.

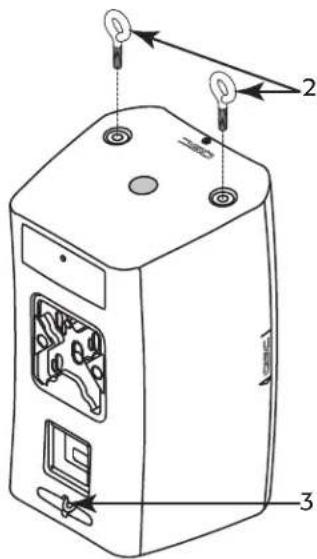

Aufhängen des Laufsprechers

Siehe Abbildung 7.

WARNING: Beachten Sie beim Aufhängen des Lautsprechers die örtlichen Bauvorschriften. Engagieren Sie einen lizenzierten Auftragsnehmer oder einen fachkundigen Techniker. QSC Audio Products is nicht verantwortlich für Schäden durch einen fahrlässigen Einbau von Aufhängungskabeln oder Lautsprechem.

Die AcousticDesign-Lautsprecher (Modelle AD-S8T, AD-S10T und AD-S12) konnen am Rückziehpunkt und den M10-Ösen aufgehigt werden, die Sie in den Boden des Gehäuses einschrauben.

NOTE: Beim Aufhängen des Gehäuses mit der Woofer-Seite nach oben befi ndet sich die Hochfrequenzseite nahr am Zuhörer und wird der Bass-Frequenzgang bei einer Anbindung an die Decken- und Wandebene verbessert.

1. Entfernen Sie die 2 M10-Stecker (nicht abgebildet) vom Boden des Laufsprechergehauses.
2. Schrauben Sie die beiden M10-1.5 Ösen (2) (Zubehor M10 Kit-C) in die M10-Einbaulocher im Boden des Laufsprechergehauses ein.
3. Befestigen Sie ein geeignetes Kabel am Haltegurt-Sicherungsring (3) für den Rückziehpunkt.

Figure 7

Montage des Laufsprechers an der Jochhalterung

Zusätzlich zu den oben beschrieben Montagemethoden können Sie den Laufsprecher auch mithilfe des optional erhältlichen Jochmontage-Kits anbringen. Beachten Sie die entsprechende Anleitung im Joch-Kit. Relevance Hinweise finden Sie im Abschnitt „Technische Daten" auf Seite 12.

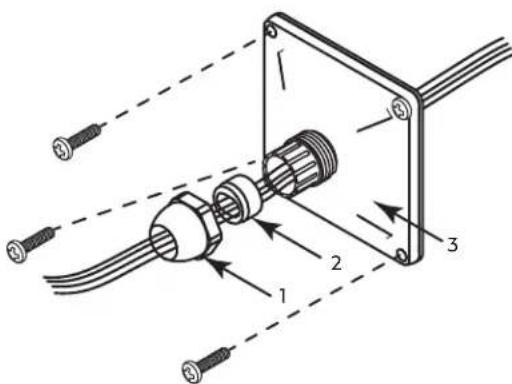

Anbringen der Witterungsabdeckung (optional)

Siehe Abbildung 8.

1. Schieben Sie die Mutter (1), die Kompressionsdichtung (2) und die Witterungsabdeckung/Dichtung (3) über die Leiter für den Lautsprecher.
2. SchlieBen Sie die Leiter im Euro-Stecker ab - siehe „Verdrahten des Laufsprechers" auf Seite 6
3. Bringen Sie den Euro-Stecker an.
4. Schieben Sie die Witterungsabdeckung/Dichtung (3) nach obeniben den Anschlusskanten; sorgen Sie mit einer kurzen Kabellänge im Innern der Abdeckung fur die erforderliche Zugentlastung.
5. Befestigen Sie die Witterungsabdeckung mit vier (im Lieferumfang enthaltenen) Schrauben am Gehäuse.
6. Schiebern Sie die Kompressionsdichtung (2) in die Schraubbuchse der Witterungsabdeckung.
7. Schiebern Sie die Mutter über die Schraubbuchse der Witterungsabdeckung undziehen Sie sie fest.

Figure 8

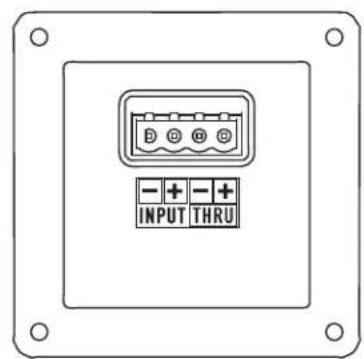

Verdrahten des Laufsprechers

Verwenden Sie zum Verdrahen des Laufsprechers ein Kabel mit einem max. Leiterquerschnitt von AWG 12 (2,052 mm). Siehe Abbildung 9.

1. Achten Sie bei Gebrauch der optionalen Witterungsabdeckung darauf, dass die Verdrahtung in der richtigen Reihenfolge durch alle drei Teile der Abdeckung gefuhr wird.

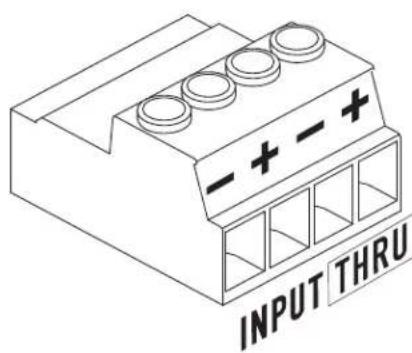

2. Schlieben Sie den negativen und positiven Leiter wie gezeigt an INPUT (Eingang) +/- an. Ziehen Sie die Drahtklammerschrauben an.
3. Schlieben Sie die Daisy-Chain-Leiter wie gezeigt an THRU (Durchgang) +/- an. Diese Leiter führen zum nachsten Lautspricher in der Kette ("Daisy Chain").

Figure 9

Entfernen des Laufsprechers

1. Stellen Sie sicher, dass alle Leiter abgetrennt sind und der Haltegurt entfernt wurde.
2. Wenn der Sicherheitsbolzen unten in der Laufsprecherhalterung Nicht entfern wurde, drucken Sie den Bolzen nach innen und schiben den Laufsprecher in die dem Einbauverfahren entgegenesgete Richtung.
3. Wenn der Sicherheitsbolzen entfern wurd, setzen Sie ihn wieder ein oder fuhren Sie einen kilen Stab (<4 mm) ein und entriegeln Si darit die Montagesperre.

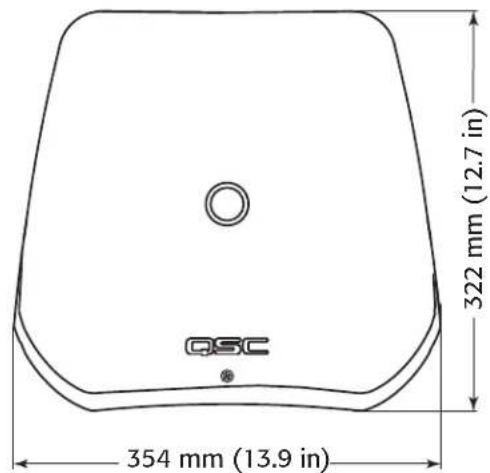

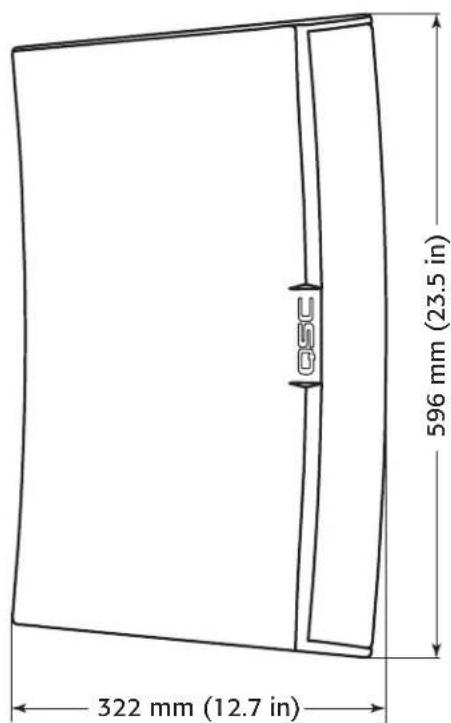

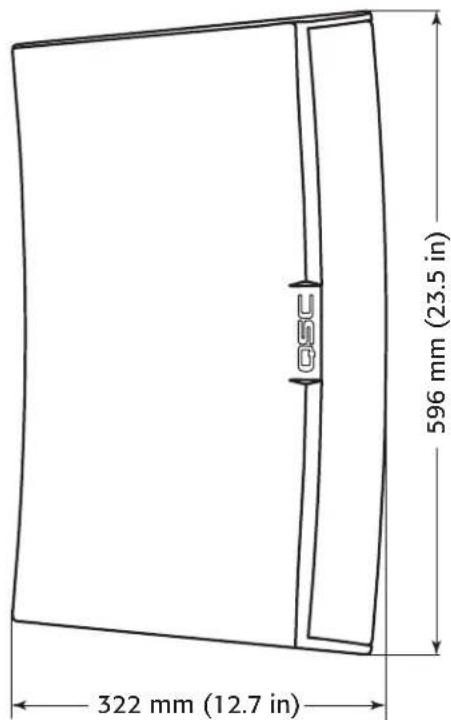

AD-S12 - Abmessungen

Figure 10

DE

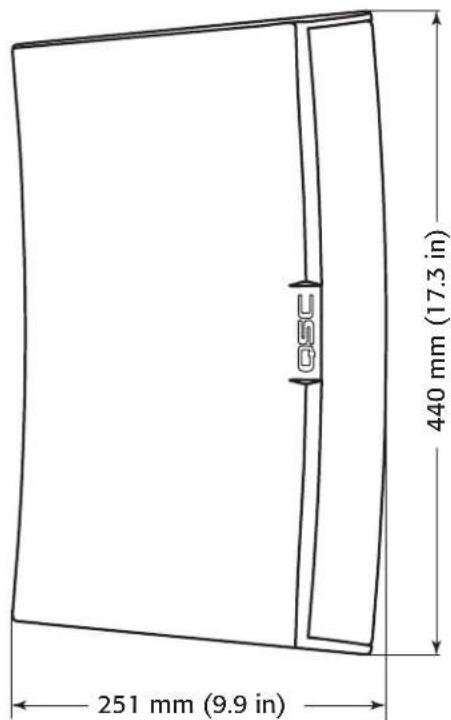

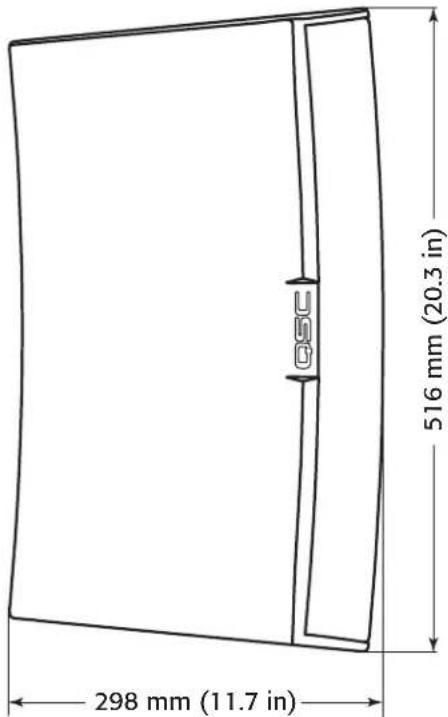

AD-S10T - Abmessungen

DE

Figure 11

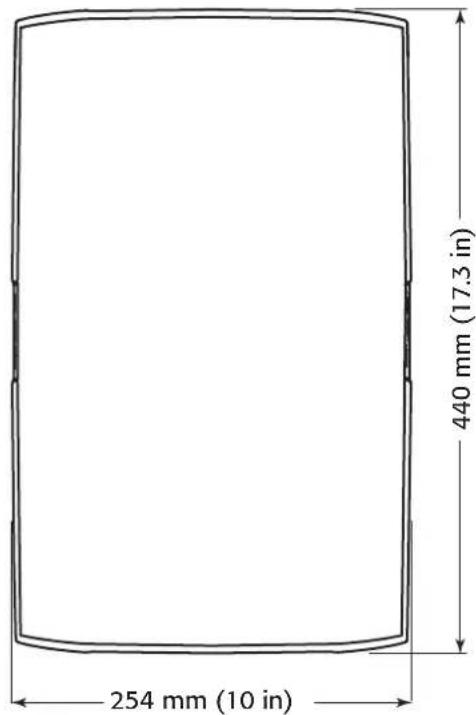

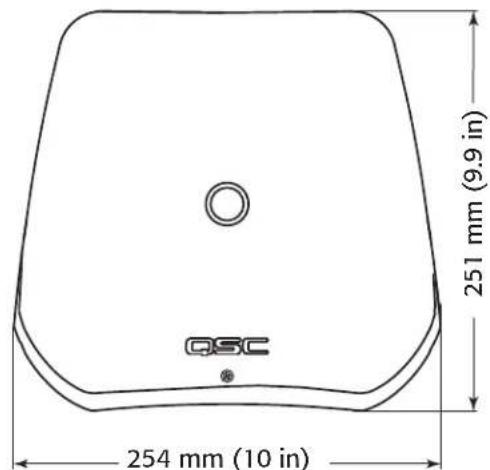

AD-S8T - Abmessungen

Figure 12

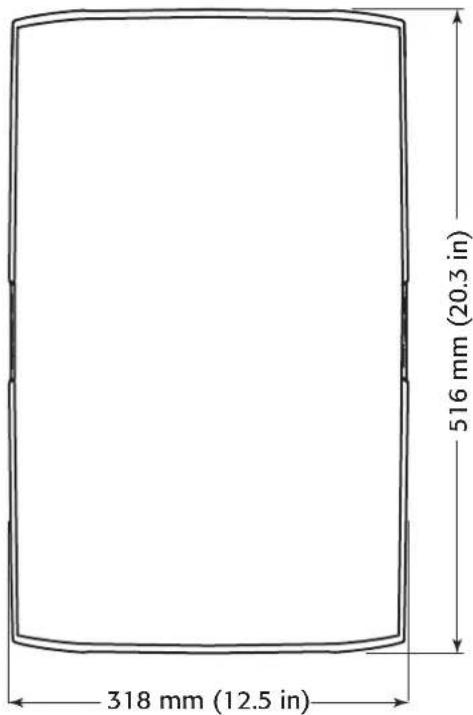

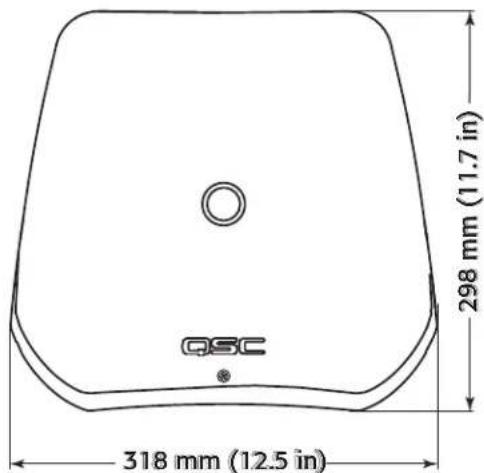

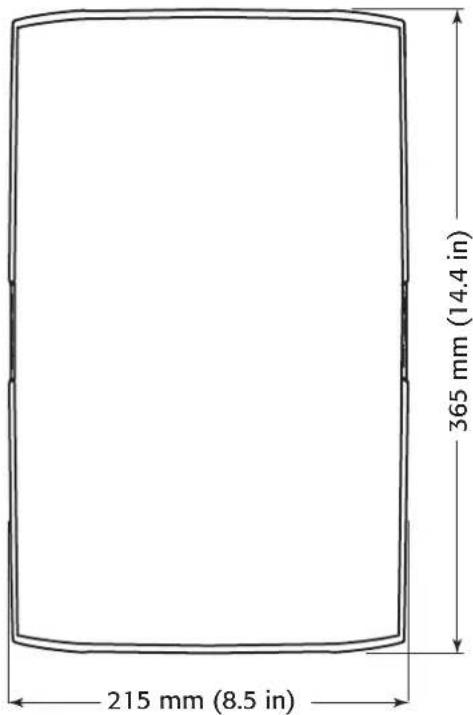

AD-S6T - Abmessungen

DE

Figure 13

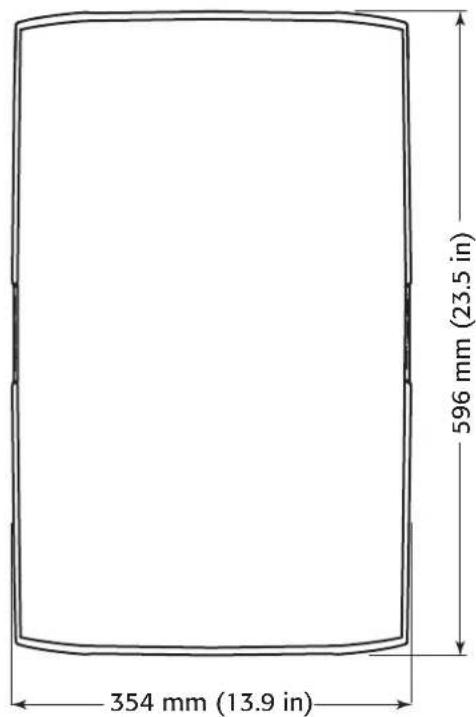

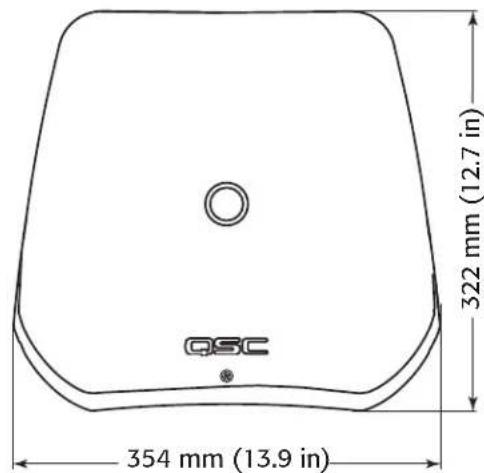

AD-S112sw - Abmessungen

Figure 14

DE

Technische Daten

AD-S6T AD-S8T AD-S10T

Konfi guration 6 Zoll, 2-Weg mit Transformer 8 Zoll, 2-Weg mit Transformer 10 Zoll, 2-Weg mit Transformer
Effektiver Freqenzbereich (-10 dB)1	60 - 20 kHz 55 - 20 kHz 50 - 19 kHz
Nennspannung/-leistung2	35 V(eff) / 150 W 40 V(eff) / 200 W 45 V(eff) / 250 W
Breitbandempf ndlichkeit3	89 dB SPL 90 dB SPL 92 dB SPL
Abstrahlwinkel (-6 dB)4	105° 105° 90°
Richtungsfaktor (Q) 5 7 10
Richtungsmaß 7 dB 9 dB	10 dB
Maximaler kontinuierlicher Schalldruck (1 m)5	110 dB	113 dB	116 dB
Maximaler Spitzenschalldruck (1 m)5	116 dB	119 dB	122 dB
Nominelle Impedanz	8Ω	8Ω	8Ω
Empfohlene Verständler leistung	300 W	400 W	500 W
Transformatorstufe 70 V	60, 30, 15, 7,5 W und 8-Ω-Umgehung	60, 30, 15, 7,5 W und 8-Ω-Umgehung	100, 50, 25, 12,5 W und 8-Ω-Umgehung
Transformatorstufe 100 V	60, 30, 15, 15 W und 8-Ω-Umgehung	60, 30, 15, 15 W und 8-Ω-Umgehung	100, 50, 25 W und 8-Ω-Umgehung
Hochfrequenzwandler	1-Zoll-Seidenkalotten-Hochlöner / 1-Zoll-Schwingspule, horngeladen	1-Zoll-Ausgang / 1,4-Zoll-Sprachspulen-Kompressionstreiber	1-Zoll-Ausgang / 1,4-Zoll-Sprachspulen-Kompressionstreiber
Niederfrequenzwandler	Witterungsbeständiger 6-Zoll-Papier-Membran-Woofer, 38-mm-Sprachspule	Witterungsbeständiger 8-Zoll-Papier-Membran-Woofer, 50-mm-Sprachspule	Witterungsbeständiger 10-Zoll-Papier-Membran-Woofer, 64-mm-Sprachspule
Eingangsanschluss	Euro-Stecker mit parallelem Ausgang
Gehäusedetails
Material	ABS-Polymer
Oberfl ächenbehandlung	Schwarze (RAL 9011) oder weitere (RAL 9010) Lackierung
Gitter	Pulverspritzlackiertes Aluminium
X-Mount-Material	Pulverspritzlackiertes Aluminium
Schutz vor Eindringen unerwässchter Substanzen	Erfüllt IEC54 IP-54 bzgl. Staub- und Spritzbeständigkeit.
Betriebsumgebung	Für den Gebrauch in Gebäuden und im Freien vorgesehen
Betriebstemperaturbereich	-20 bis 50 °C
Prüfungen: Aufgrund folgender bestandener Prüfungen für den Gebrauch im Freien geeignet:	Salznebel: MIL-STD-810G Methode 509.5 über einen Zeitraum von 100 Std.Luftfeuchtigkeit: MIL-STD-810G Methode 507.5, Naturzyklus B2, hohe zykliche rel. LF über einen Zeitraum von 7 TagenHoch- und Tieftenperature: auf interne QSC-Standards zwischen -20° und 50°C geprüft
Gewicht (netto)	6,2 kg	11 kg	14 kg
Abmessungen (Hxbx1)	365 mm x 215 mm x 215 mm	440 mm x 254 mm x 251 mm	516 mm x 318 mm x 298 mm
Enthaltenes Zubehör	X-MountTM System, Euro-Stocker, Eingangsfeld-Abdeckung	X-MountTM System, Euro-Stocker	X-MountTM System, Euro-Stocker
Wahlweises Zubehör	-	Jochhalterungs-Kit -YMS&T-WHT / YMS&T-BLK	Jochhalterungs-Kit -YMS10T-WHT / YMS10T-BLK
		M10 Kit-C	M10 Kit-C

1 Freifeld,-10 dB von Empf ndlichkeit auf Achse
2 IEC60268-1 Rauschsignal, 2 Stunden
3 Auf Achse, Freifeldempfindiichkeit, 2,83 V, 1 m

4 Messung des Abstrahwinkels mit 3-10 kHz Bandbreite

5 Berechnet auf Basis der Rauschspannung und Empfli ndlichkeit

Technische Daten

AD-S12 AD-S112sw
Konfi guration 12 Zoll, 2-Weg 12-Zoll-Subwoofer, direkt abstrahlend
Effektiver Frequenzbereich (-10 dB)1	52 - 20 kHz 30 - 135 Hz
Nennspannung/-leistung2	50 V(eff) / 300 W 50 V(eff) / 300 W
Breitbandempf ndlichkeit3 95 dB SPL 90 dB SPL
Abstralwinkel (-6 dB)4	75° M10 Kit-C
Richtungsfaktor (Q) 12 --
Richtungsmaß 11 dB	--
Maximaler kontinuierlicher Schaldruck (1 m)5	120 dB	115 dB
Maximaler Spitzenschaldruck (1 m)5	126 dB	121 dB
Nominelle Impedanz	8Ω 8Ω
Empfohlene Verständkerleistung	600 W	600 W
Transformatorstufe 70 V	--	--
Transformatorstufe 100 V	--	--
Hochfrequenzwandler	1-Zoll-Ausgang / 1,4-Zoll-Sprachspulen-Kompressionstreiber	--
Niederfrequenzwandler	Witterungsbeständiger 12-Zoll-Papier-Membran-Witterungsbeständiger 12-Zoll-Papier-Membran-Woofer, 64-mm-Sprachspule	Witterungsbeständiger 12-Zoll-Papier-Membran-Woofer, 64-mm-Sprachspule
Eingangsanschluss	Euro-Stecker mit parallelem Ausgang
Gehäusedetails
Material	ABS-Polymer
Oberfl ächenbehandlung	Schwarze (RAL 9011) oder weitere (RAL 9010)Lackierung	Schwarze Lackierung, RAL 9011
Gitter	Pulverspritzlackiertes Aluminium
Jochmaterial	Pulverspritzlackierter, verzinkler Stahl
Schutz vor Eindringen unerwänschter Substanzen	Erfüllt IEC54 IP-54 bzgl. Staub- und Spritzbeständigkeit.
Betriebsumgebung	Für den Gebrauch in Gebäuden und im Freien vorgesehen
Betriebstemperaturbereich	-20 bis 50 °C
Prüfungen: Aufgrund folgender bestandener Prüfungen für den Gebrauch im Freien geeignet:	Salznebel: MIL-STD-810G Methode 509.5 über einen Zeitraum von 100 Std.Luftfeuchtigkeit: MIL-STD-810G Methode 507.5, Naturzyklus B2, hohe zykliche rel. LF über einen Zeitraum von 7 TagenHoch- und Tieftemperatur: auf interne QSC-Standards zwischen -20° und 50°C geprüft
Gewicht (netto)	16 kg	13,2 kg
Abmessungen (HxBxT)	596 mm x 354 mm x 323 mm	596 mm x 354 mm x 322 mm
Enthaltenes Zubeöhr	X-MountTM-System, Euro-Stecker	596 mm x 354 mm x 323 mm
Wahlweises Zubeöhr	Jochhalterungs-Kit - YMS12-WHT / YMS12-BLK M10 Kit-C	M10 Kit-C

1 Freifeld, -10 dB von Empf ndlichkeit auf Achse
2 IEC60268-1 Rauschsignal, 2 Stunden
3 Auf Achse, Freifeldempf ndlichkeit, 2,83 V, 1 mFreifeld, -10 dB von Empf ndlichkeit auf Achse

4 Messung des Abstrahwinkels mit 3-10 kHz Bandbreite
5 Berechnet auf Basis der Rauschspannung und Empfindlichkeit

QSC

Adresse:

Verkauf und Marketing: [phone] oder gebührenfrei

(nur in den USA) [phone]

Kundendienst: [phone] oder gebührenfrei (nur in den USA)

[phone]

Fax-Nummern:

Verkauf und Marketing - Fax: [phone]

Kundendienst - Fax: [phone]

Internet:

www.qsc.com

E-Mail:

[e-mail]

[e-mail]
