| Produkttyp | Saugroboter |
| Marke | Medion |
| Modell | MD 16912 |
| Abmessungen (Durchmesser x Höhe) | 300 x 80 mm |
| Gewicht | 2,05 kg |
| Farbe | Schwarz (abgeleitet) |
| Stromversorgung | Lithium-Ionen-Akku 11,1 V / 2600 mAh |
| Netzadapter | 100-240 V~, 50/60 Hz, 0,5 A / Ausgang 19 V, 600 mA |
| Saugleistung | 20 W |
| Akkulaufzeit | Ca. 80 Minuten |
| Ladezeit | Ca. 4,5 Stunden |
| Fassungsvermögen des Staubbehälters | 0,3 Liter |
| Geräuschpegel | Ca. 65 dB |
| Reinigungsmodi | Automatisch, punktuell, Rückkehr zur Ladestation, Zeitvorwahl |
| Akkutyp | Lithium-Ionen (Modell UR18650ZT-3S1P-S) |
| Betriebstemperatur | 10 °C bis 40 °C |
| Sensoren | Vorne, rechts, links |
| Display | LED-Anzeige der Modi und des Ladezustands |
| Wartung | Reinigung des Staubbehälters, der Filter und Bürsten nach jedem Gebrauch |
| Ersatzteile | Seitenbürsten, EPA-Filter, Staubfilter, Staubbehälter, Ladestation |
| Sicherheit | Ein/Aus-Schalter, Stoßfänger, automatische Abschaltung bei schwachem Akku, akustisches Signal |
| Verwendung | Nur Innenräume, Hartböden und kurzflorige Teppiche |
| Lieferumfang | Saugroboter, Ladestation, Netzadapter, Reinigungsbürste, Handbuch |
| Garantie | Gemäß den Herstellerbedingungen (siehe Anleitung) |
Häufig gestellte Fragen - MD 16912 MEDION
Benutzerfragen zu MD 16912 MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Staubsauger kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD 16912 - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD 16912 von der Marke MEDION.
BEDIENUNGSANLEITUNG MD 16912 MEDION
1. Zu dieser Bedienungsanleitung .... 4
1.1. Zeichenerklärung......4
2. Bestimmungsgemäßer Gebrauch
3. Sicherheitshinweise
3.1. Umgang mit Akkus....10
4. Lieferumfang 1
5. Geräteübersicht IT 1
5.1. Unterseite 12
5.2. Staubbehälter mit Filter ....13
5.3. Ladestation....13
5.4. Bedienelemente....14
5.5. Displayanzeige....14
5.6. Sensoren am Saugroboter ....15
6. Erste Inbetriebnahme
6.1. Reinigungsbürsten anbringen....15
6.2. Akkublock aufladen 15
7. Staubsaugerbetrieb 1
7.1. Countdown-Timer einstellen....17
7.2. Modus auswählen....18
7.3. Staubbehälter reinigen....19
7.4. Saugöffnung reinigen....19
7.5. Bürsten reinigen....20
8. Problemlösung 2
9. Akkublock entfernen.... 2
- Entsorgung....22
- Technische Daten.... 23
- Konformitätsinformation.... 23
- Impressum

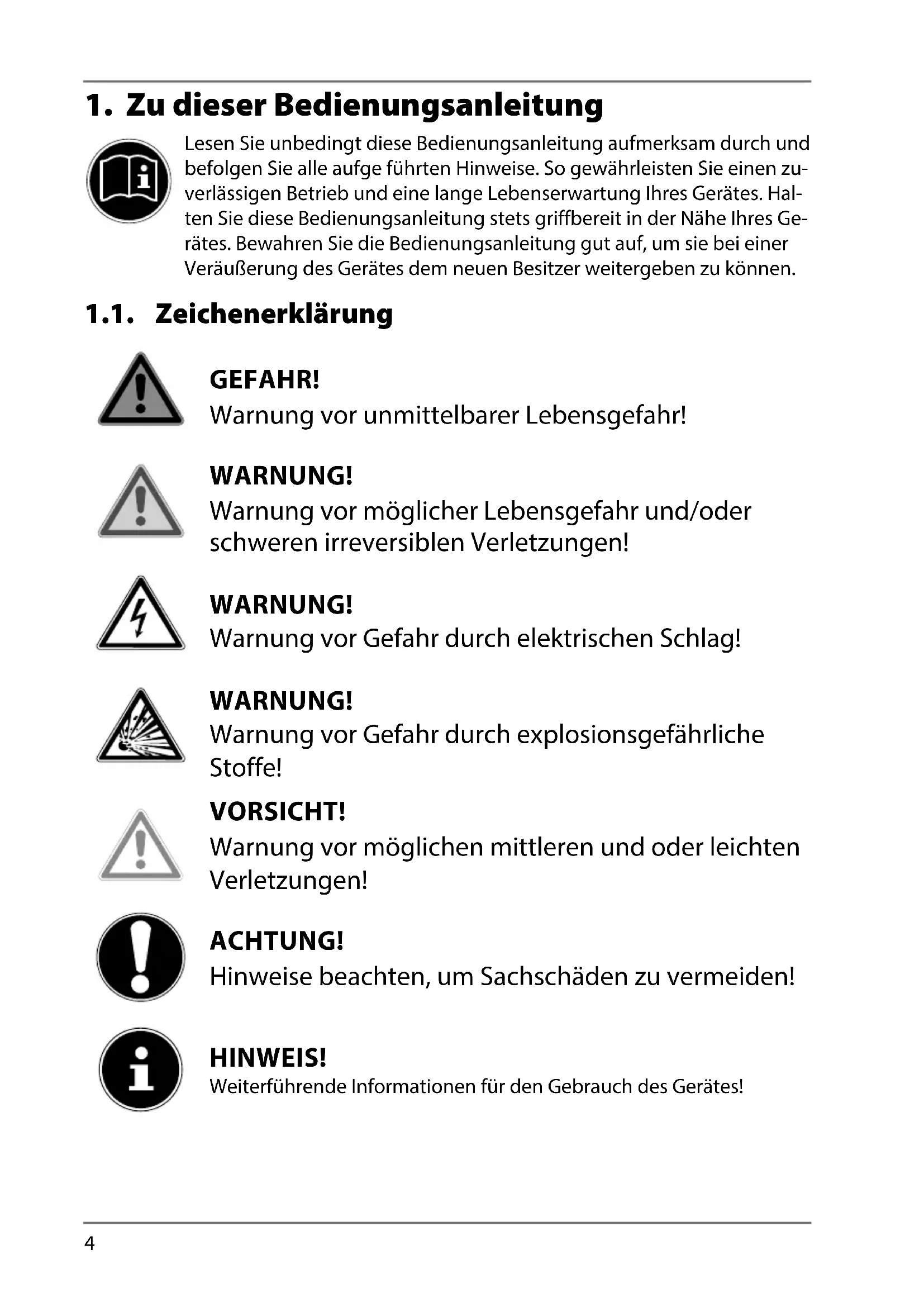

1. Zu dieser Bedienungsanleitung
Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu können.
1.1. Zeichenerklärung
GEFAHR!
Warnung vor unmittelbarer Lebensgefahr!
WARNUNG!
Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
WARNUNG!
Warnung vor Gefahr durch elektrischen Schlag!
WARNUNG!
Warnung vor Gefahr durch explosionsgefährliche Stoffe!
VORSICHT!
Warnung vor möglichen mittleren und oder leichten Verletzungen!
ACHTUNG!
Hinweise beachten, um Sachschäden zu vermeiden!
HINWEIS!
Weiterführende Informationen für den Gebrauch des Gerätes!
HINWEIS!
Hinweise in der Bedienungsanleitung beachten!
Aufzählungspunkt / Information über Ereignisse während der Bedienung
Auszuführende Handlungsanweisung
Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.
Schutzklasse II
Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.
Gleichstrom-Symbol
Abb. A
Polaritätskennzeichnung
Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polarität des Steckers, es gibt zwei Varianten der Polarität entweder Innen Plus und Außen Minus (Abb. A) oder Innen Minus und Außen Plus (Abb. B).
Abb. B
Symbol für elektrisches Schaltnetzteil
Transformer - kurzschlussfest
Transformator, bei dem die Temperatur festgelegte Grenzwerte nicht überschreitet, wenn der Transformator überlastet oder kurzgeschlossen ist und der nach dem Entfernen der Überlast oder des Kurzschlusses weiterhin alle Anforderungen dieser Norm erfüllt.
Benutzung in Innenräumen
Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.
Gerät umweltgerecht entsorgen (siehe „11. Entsorgung“ auf Seite 22)
2. Bestimmungsgemäßer Gebrauch
Der Saugroboter dient zur selbsttätigen, trockenen Reinigung von glatten, ebenen Fußböden und von Kurzflor-Teppichen im Innenbereich.
Verwenden Sie das Gerät nicht im Freien. Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispielsweise
–in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen;
–in landwirtschaftlichen Anwesen;
–von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
-in Frühstückspensionen
Das Gerät ist nicht für den gewerblichen und industriellen Gebrauch bestimmt.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
▶ Verwenden Sie nur von uns gelieferte oder genehmigte Er-satz- und Zubehörteile.
Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
▶ Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
–Hohe Luftfeuchtigkeit oder Nässe,
—extrem hohe oder tiefe Temperaturen,
–direkte Sonneneinstrahlung,
-offenes Feuer.
3. Sicherheitshinweise
WARNUNG! Verletzungsgefahr!
Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).
▶ Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
▶ Kinder dürfen nicht mit dem Gerät spielen.
▶ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.
- Kinder jünger als 8 Jahre sollen vom Gerät und dem /Netzadapter/Netzkabel ferngehalten werden.
Alle verwendeten Verpackungsmaterialien (Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.
GEFAHR! Stromschlaggefahr!
Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.
▶ Verwenden Sie zum Laden des Akkus den mitgelieferten Netzadapter und die Ladestation.
Der Netzadapter darf nur in trockenen Innenräumen verwendet werden.
▶ Schließen Sie den Netzadapter nur an eine gut erreichbare, ordnungsgemäß installierte Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Netzadapters entsprechen.
Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.
Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Kabel. Knicken oder quetschen Sie das Netzkabel nicht.
Ziehen Sie bei Beschädigung des Steckers, des Netzkabels, der Ladestation oder des Gerätes oder, wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, sofort den Stecker aus der Steckdose.
▶ Verwenden Sie das Gerät nur in geschlossenen Räumen und setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.
Fassen Sie das Gerät nicht mit nassen Händen an, während Sie das Gerät laden.
▶ Vor dem ersten Gebrauch und nach jeder Benutzung den Saugroboter sowie das Netzkabel auf Beschädigungen überprüfen.
▶ Gerät nicht in Betrieb nehmen, wenn der Saugroboter, die La-destation oder das Netzkabel sichtbare Schäden aufweist.
▶ Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an das Medion Service Center.
▶ Bei längerer Abwesenheit oder bei Gewitter ziehen Sie das Netzteil aus der Steckdose.
▶ Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs das Netzteil aus der Steckdose.
WARNUNG! Explosionsgefahr!
Beim Aufsaugen von feuergefährlichen Flüssigkeiten oder bestimmten Feststoffen besteht Brand- oder Explosionsgefahr.
Benutzen Sie das Gerät nicht in der Nähe von leicht entzündbaren Materialien. Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z. B. Streichhölzer oder heiße Asche auf.
▶ Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer) auf.
VORSICHT! Verletzungsgefahr/Gefahr von Geräteschaden!
Es besteht Verletzungsgefahr oder die Möglichkeit eines Geräteschadens durch unsachgemäße Behandlung.
Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter nach jeder Benutzung.
Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten Schmutz aufsaugen. Lassen Sie feucht gereinigte Teppiche vor dem Absaugen vollständig trocknen.
Um Stolpergefahr zu vermeiden, verwenden Sie kein Verlängerungskabel und informieren Sie anwesende Personen über den Betrieb des Saugroboters.
Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden könnten (z. B. Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich. Stellen Sie ggf. die Lichtschranke auf, um den Arbeitsbereich einzuschränken.
Decken Sie die Sensoren und Lüftungsschlitze des Saugroboter nicht ab.
3.1. Umgang mit Akkus
Das Gerät enthält einen Lithium-Ionen-Akku.
WARNUNG! Explosionsgefahr!
Akkus können explodieren, wenn sie großer Hitze ausgesetzt werden.
▶ Werfen Sie den Akku nicht ins Feuer.
▶ Setzen Sie den Akku niemals übermäßiger Wärme wie durch Sonnenschein, Feuer, starkem Kunstlicht oder dergleichen aus!
ACHTUNG! Gefahr von Akkuschaden.
Unsachgemäßer Umgang mit dem Akku kann zur vollständigen Zerstörung des Akkus führen.
▶ Vermeiden Sie starke Stöße und Erschütterungen.
Laden Sie den Akku regelmäßig und möglichst vollständig auf. Belassen Sie den Akku nicht für längere Zeit im entlade- nen Zustand.
▶ Sollte sich der Akku nicht mehr oder nur noch teilweise aufladen lassen, wenden Sie sich an den Service.
▶ Verwenden Sie keine Ladegeräte, die in irgendeiner Weise beschädigt sind.
Zerlegen oder verformen Sie den Akku nicht. Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und informieren Sie umgehend Ihren Arzt.
▶ Lassen Sie den Akku nicht in heißen oder kalten Orten liegen. Extreme Temperaturen beeinträchtigen das Ladevermögen des Akkus.
Entsorgen Sie verbrauchte Akkus umweltgerecht (siehe Kap. „9. Akkublock entfernen“ auf Seite 21).
4. Lieferumfang
GEFAHR! Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
▶ Halten Sie die Verpackungsfolie von Kindern fern.
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten:
—Saugroboter mit integriertem Lithium-Ionen-Akkublock
-Ladestation
-Netzteil
-Reinigungspinsel
-Bedienungsanleitung und Garantiedokumente
5. Geräteübersicht
1) Staubbehälterdeckel
2) Staubbehälter mit Filter
3) Netzteilanschluss
4) Ein-/Ausschalter
5) Stoßfänger
6) Bedienelemente
7) Markierung zum Öffnen des Deckels

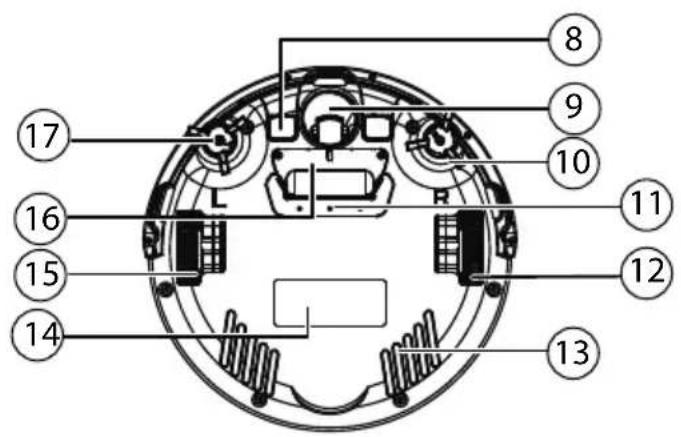

5.1. Unterseite
8) Ladekontakte
9) Laufrad: Zur Unterstützung der Bewegungsrichtung
10) Reinigungsbürste, rechts
11) Saugöffnung
12) Laufrad: Zum Vortrieb des Geräts
13) Lüftungsschlitze
14) Typenschild
15) Laufrad: Zum Vortrieb des Geräts
16) Batteriefach
17) Reinigungsbürste, links

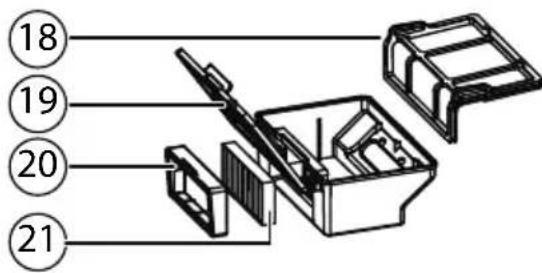

5.2. Staubbehälter mit Filter
19) Staubbehälter mit Deckel
20) EPA-Filterrahmen
21) EPA-Filter

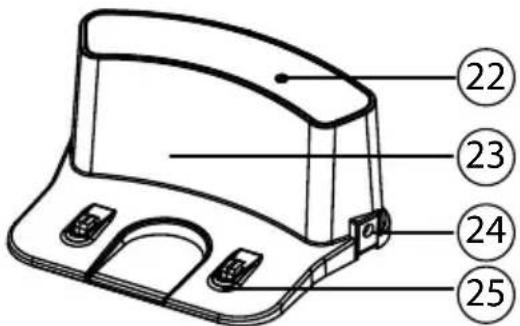

5.3. Ladestation
23) Gehäuse
24) Netzteilanschluss
25) Ladekontakte
5.4. Bedienelemente
27) Saugbewegung im Kreis/ Startzeitmodus: Zahlenwert verringern
28) Zurückkehren zur Ladestation/ Startzeitmodus: Zahlenwert erhöhen
29) Startzeitmodus: von Stundenanzeige zur Minutenanzeige wechseln
30) Start: automatische Standard-Reinigung/Stopp: Standbymodus/Startzeit einstellen: Auswahl der Startzeit bestätigen
5.5. Displayanzeige
| Symbol Bedeutung | |
| BB:BB | Standby-Modus.Wählen Sie eine Funktion. |
| [---] | Eckenreinigungs-Modus |
| AURO | Automatischer Reiningung-Modus |
| SPOR | Spotreinigungs-Modus. |
| BASE | Zurück zur Basis-Modus |
| LoSymbol Bedeutung | Batteriestand ist sehr niedrig.Die Batterie muss aufgeladen werden. |
| FULL | Batterie ist voll aufgeladen. |
| I I I I | Batterie wird geladen. |

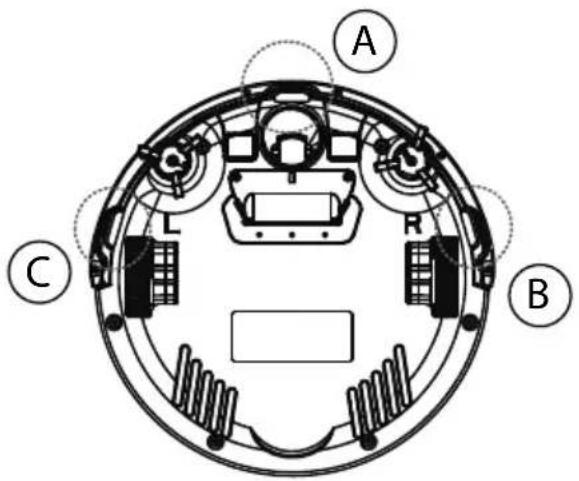

5.6. Sensoren am Saugroboter
A Sensor vorne
B Sensor rechts
C Sensor links
6. Erste Inbetriebnahme
6.1. Reinigungsbürsten anbringen
Vor dem ersten Gebrauch müssen ggf. die mitgelieferten Bürsten angebracht werden. Die Bürsten können mit Hilfe eines Kreuzschlitzschraubendrehers angebracht und entnommen werden.
Drücken Sie die beiden mit L und R bezeichneten Bürsten auf die Halterungen, bis sie einrasten. Achten Sie dabei auf die Bezeichnung L und R am Gerät.
6.2. Akkublock aufl aden
Der Saugroboter ist mit einem Lithium-Ionen-Akkublock ausgestattet. Nach dem Auspacken laden Sie den Akkublock des Geräts zunächst für ca. 4,5 Stunden. Dies kommt der Leistungsfähigkeit des Akkus auf lange Sicht zugute.
HINWEIS!
Stellen Sie den Ein-/Ausschalter am Saugroboter auf die Position I, da sonst der Akkublock nicht geladen wird.
Direktes Aufladen des Geräts
▶ Schließen Sie das mitgelieferte Netzteil an den Netzteilanschluss an der Seite des Saugroboter an.
Aufladen über die Ladestation
Schließen Sie das Netzteil an den Netzteilanschluss der Ladestation an. Platzie- ren Sie den Saugroboter auf der Ladestation so, dass die Ladekontakte überein- anderliegen.
▶ Verbinden Sie den Netzstecker mit der Steckdose.
Das Gerät wird aufgeladen, im Display wird der Ladevorgang durch die Symbole III blinkenden angezeigt.
▶ Sobald der Akkublock voll geladen ist, wird im Display FULL angezeigt.
Der Akkublock sollte spätestens nachgeladen werden, wenn im Display LO angeziegt wird.
Laden Sie entweder den Akkublock vor dem nächsten Reinigungsgang über das Netzteil am Gerät oder schließen Sie die Ladestation an, damit der Saugroboter automatisch zum Aufladen zu dieser zurück kehren kann.
Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.
HINWEIS!
Falls die Leistung des Akkus deutlich nachlassen sollte, wenden Sie sich an das Medion Service Center.
7. Staubsaugerbetrieb
Um die beste Reinigungsleistung zu erzielen stellen Sie sicher, dass alle losen Gegenstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlängerungskabel entfernt wurden.
ACHTUNG!
Gefahr von Sachschaden!
Lose Kabel können sich während des Saugbetriebes in ihrem Saugroboter verfangen und von diesem mitgezogen werden. Geräte können so beispielsweise von einem Tisch gezogen und dabei beschädigt werden.
▶ Verlegen Sie Kabel außer Reichweite.
HINWEIS!
Entfernen Sie vor dem Saugen auf einem Teppich die Bürsten. Dieser Saugroboter ist nicht für den Gebrauch auf Langflor-Teppichen geeignet.
Jedes Mal, wenn eine Taste gedrückt wird, ertönt ein Signalton als Bestätigung des Tastendruckes.
Entfernen Sie vor dem Einschalten den Stecker des Netzteils aus dem Gerät.
▶ Stellen Sie sicher, dass der Staubbehälter sauber und der Filter richtig eingesetzt ist.
▶ Stellen Sie den Saugroboter auf eine freie Fläche im Raum.
▶ Stellen Sie den Ein-/Ausschalter auf die Position I und das Gerät ist einsatzbereit.
Drücken Sie die Taste Start auf dem Gerät, um den Reinigungsvorgang zu starten.
Im Display wird AUTO angezeigt.
Drücken Sie die Taste ▶ erneut, um den Reinigungsvorgang zu unterbrechen. Drücken Sie die Taste ▶ nochmals, wenn Sie die Reiniung fortsetzen wollen.
HINWEIS!
Wenn Sie keine Taste innerhalb von 30 Sekunden betätigen, wechselt der Saugroboter in den Ruhemodus. Sie können den Saugroboter vom Betrieb direkt in den Ruhemodus schalten, indem Sie die Taste ca. drei Sekunden gedrückt halten. Im Ruhemodus ist das Display ausgeschaltet.
HINWEIS!
Bei niedrigem Akkustand kehrt der Saugroboter automatisch zur Ladestation zurück. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.
▶ Reinigen Sie regelmäßig bei ausgeschaltetem Gerät (Ein-/Ausschalter auf Position 0) die Saugöffnung und leeren Sie nach jeder Verwendung den Staubbehälter.
7.1. Countdown-Timer einstellen
Um einen Reinigungsvorgang in Ihrer Abwesenheit oder zu einem bestimmten Zeitpunkt zu starten, stellen Sie den Countdown-Timer für die Reinigung ein. Gehen Sie wie folgt vor:
▶ Stellen Sie den Ein-/Ausschalter am Gerät auf die Position I.
Der Saugroboter ist einsatzbereit.
Drücken Sie die Taste ⏻, um die Countdown-Zeit einzustellen.
Die Minutenanzeige blinkt.
▶ Stellen Sie mit Hilfe der Tasten ☐ (Zahlenwert erhöhen) oder ⚙ (Zahlenwert verringern) die Minuten ein.
Drücken Sie die Taste ⏰, um die Stundenanzeige einzustellen.
Die Stundenanzeige blinkt.
▶ Stellen Sie mit Hilfe der Tasten (Zahlenwert erhöhen) oder ⓄZahlenwert verringern) die Stunde ein.
▶ Bestätigen Sie Ihre Eingabe durch Drücken der Start/Stopp Taste ▶.
Der Countdown-Timer ist eingestellt und startet jeden Tag zur selben Zeit den Reinigungsvorgang.
Um den Countdown-Timer zu deaktivieren stellen Sie die Minuten- und Stundenanzeige, wie beschrieben auf 00:00.
HINWEIS!
Wenn Sie den Ein-Ausschalter auf Position 0 stellen, werden alle Einstellungen zurückgesetzt.
7.2. Modus auswählen
Durch die Sensoren und den Stoßdämpfer am Gerät wird der Saugroboter automatisch durch die Räumlichkeiten geleitet. Sie können festlegen, wie der Saugroboter dabei vorgehen soll:
| Reinigungsmodus Tastendruck auf Art der Reinigung | ||
| Automatisch |  | Hindernisabhängige Standard-Reinigung |
| punktuelle Reinigung |  | Zur gezielten Reinigung einer Fläche um den Startpunkt des Saugroboters herum |
| Zurück zur Ladestation |  | Saugroboter kehrt zur Ladestation zurück und lädt den Akkublock auf. |
Reinigung und Pfl ege
GEFAHR!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses durch stromführende Teile.
▶ Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht feuchten Tuch.
▶ Stellen Sie den Ein-/Ausschalter auf die Position und ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose.
Ihr Saugroboter lässt sich schnell und einfach reinigen und pflegen. Leeren Sie den Staubbehälter, reinigen Sie den Filter nach jedem Einsatz. Reinigen Sie die Saugöffnung bei Bedarf.
- Verwenden Sie zum Reinigen der Geräteoberfläche keine Lösungsmittel, ätzen-de oder gasförmige Reinigungsmittel. Wischen Sie die Oberfläche des Saugroboters und der Ladestation mit einem angefeuchteten Tuch ab.
- Reinigen Sie die die Sensoroberflächen und Ladekontakte mit einem sauberen trockenen Tuch.
7.3.Staubbehälterreinigen
Wir empfehlen, nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu reinigen. Führen Sie die folgenden Schritte aus:
A) Drücken Sie auf die mit PUSH markierte Druckfläche des Gerätedeckels. Der Deckel öffnet sich.
B) Klappen Sie den Griff des Staubbehälters hoch und entfernen Sie den Staubbehälter aus dem Saugroboter.
C) Entfernen Sie den EPA-Filter mit EPA-Filterrahmen.
D) Klappen Sie den Staubbehälterdeckel auf und entfernen Sie den Staubfilter.
E) Leeren Sie den Staubbehälter über einem Mülleimer.
F) Spülen Sie den Staubbehälter mit Wasser aus. Eine Reinigung mit Wasser ist nicht je- des Mal nötig. Stellen Sie den Staubbehälter nicht in die Spülmaschine! Reinigen Sie den Staubfilter und EPA-Filter regelmäßig mit dem mitgelieferten Pinsel.
G) Sobald der Staubbehälter trocken ist, setzen Sie die Filter wieder ein. Nach erfolgter Reinigung setzen Sie den Staubbehälter wieder ein und schließen Sie den Deckel des Saugroboters.
▶ Stellen Sie vor Inbetriebnahme sicher, dass der Filter des Staubbehälters richtig eingesetzt ist.
7.4. Saugöffnung reinigen
Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung ansammeln und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollte in regelmäßigen Abständen die Saugöffnung gereinigt werden.
▶ Schalten Sie das Gerät aus.
Entfernen Sie Schmutz und Staub an und in der Saugöffnung.
7.5.Bürstenreinigen
Wir empfehlen eine regelmäßige Reinigung der Bürsten. Führen Sie bitte die folgenden Schritte aus:
▶ Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf einen geraden Untergrund.
Lösen Sie jeweils die Schraube an den Bürste mit einem Kreuzschlitzschraubendreher. Halten Sie die Bürsten fest und ziehen Sie sie gerade nach oben, um sie aus dem Gerät zu entfernen.
▶ Reinigen Sie die Bürsten von Verschmutzungen und Haaren.
Nach der Reinigung bringen Sie die Bürsten wieder an.
Nach einiger Zeit sollten die Bürsten ausgetauscht werden, um effizienter zu arbeiten. In Bezug auf bestellbares Ersatzzubehör wenden Sie sich bitte an unser Service Center.
HINWEIS
Sollten sich die Borsten verbiegen kann es helfen, die Bürsten in heißes Wasser zu legen damit sie wieder ihre Ausgangsform annehmen.
8. Problemlösung
Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können.
Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere geeignete Fachwerkstatt.
| Problem Mögliche | Ursache Lösung | |
| Das Gerät lässt sich nicht einschalten.Im Display wird der Fehler-code E10 angezeigt. | Der Akkublock ist leer.Ein-Ausschalter ist auf Position 0 . | ▸ Lassen Sie den Akkublock etwa 4,5 Stunden lang vollständig aufladen.▸ Schalten Sie den Ein-Ausschalter auf 1 . |
| Im Display blinkt das Symbol III, nachdem das Gerät eingeschaltet wurde. | Der Akkublock ist leer. | ▸ Lassen Sie den Akkublock etwa 4,5 Stunden lang vollständig aufladen.▸ Entfernen Sie alle Störungen. |
| Saugroboter bewegt sich nicht, im Display wird E01 oder E02 angezeigt.Einfacher Signalton ertönt. | E01: Linkes Rad ist blockiert.E02: Rechtes Rad ist blockiert. | ▸ Beheben Sie die Störung an den Rädern. |
| Sensorstörung, im Display wird der Fehlercode E05 angezeigt.Doppelter Signalton ertönt. | Der Saugroboter steht auf einem dunklen Boden.Der Sensor ist verdeckt. | ▸ Versetzen Sie den Saugroboter an eine hellere Stelle.▸ Reinigen Sie den Sensor. |
| Gerät ist blockiertIm Display wird der Fehler-code E06 angezeigt.Dreifacher Signalton ertönt. | Saugroboter steckt fest. | ▸ Versetzen Sie den Saugroboter an eine andere Stelle. |
| Die seitlichen Bürsten bewegen sich nicht. | Durch Verschmutzung blockiert. | ▸ Nehmen Sie die Bürsten ab, anschließend gründlich reinigen und wieder aufsetzen. |
9. Akkublock entfernen
VORSICHT! Verletzungsgefahr.
Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen.
Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
- Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.
▶ Nehmen Sie den Akkublock vor der Entsorgung des Saugroboters oder bei einem Defekt des Akkublocks heraus.
▶ Vergewissern Sie sich, dass der Akkublock beim Herausnehmen vollständig entladen ist.
▶ Schalten Sie das Gerät aus, ziehen Sie ggf. den Netzstecker aus der Steckdose und das Netzkabel aus dem Gerät.
Lösen Sie die beiden Schrauben an der Unterseite des Saugroboters mit einem Kreuzschlitzschraubendreher und öffnen Sie das Akkufach.
Entnehmen Sie den Akkublock, indem Sie an der Lasche ziehen.
Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab.
Entsorgen Sie den Akkublock umweltgerecht (siehe „11. Entsorgung“ auf Seite 22).
Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der Buchse des Geräts. Legen Sie einen neuen Akkublock ein. Verwenden Sie ausschließlich ein Akkupack des gleichen Typs.
▶ Verschließen Sie das Akkufach mit den beiden Schrauben.
10. Entsorgung
Verpackung
Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und somit wiederverwendungsfähig oder können dem Rohstoff-Kreislauf zurückgeführt werden.
Gerät
Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.
Batterien/Akkus
Verbrauchte Batterien/Akkus gehören nicht in den Hausmüll. Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung.
11. Technische Daten
Saugleistung ca. 20 W
Lautstärke ca. 65 dB
Staubbehälter Kapazität 0,3 l
Betriebszeit ca. 80 min.
Gewicht ca. 2,05 Kg
Abmessungen ca. 300 x 80 mm
Akkublock
Lithium-Ionen-Akkublock
Model: UR18650ZT-3S1P-S
Hersteller: BYD, China
Akkukapazität 11,1 V—2600 mAh
Leistung 28,9 Wh
Ladedauer ca. 4,5 Stunden
Betriebstemperatur 10 °C – 40 °C
Netzteil
Hersteller GSP, China
Eingang 100–240 V\~, 50/60 Hz, 0,5 A
Ausgang 19 V—600 mA
Technische Änderungen vorbehalten.
12. Konformitätsinformation
CE Hiermit erklärt die Medion AG, dass das Produkt MD 16192 mit den folgenden europäischen Anforderungen übereinstimmt:
• EMV-Richtlinie 2014/30/EG
• Niederspannungsrichtlinie 2014/35/EG
• Öko-Design Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.
13. Impressum
Copyright © 2018
Stand: 30/01/2018
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt bei der Firma:
Medion AG
Am Zehnthof 77
45307 Essen
Deutschland
Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medion.com/de/service/start/ zum Download zur Verfügung.
Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
Sommaire
DE
11. Technische gegevens
Zuigvermogen ca. 20 W
Volume ca. 65 dB
Fabrikant GSP, China
Ingang 100-240 V\~ 50/60 Hz, 0,5 A
Uitgang 19 V 600 mA
