BEDIENUNGSANLEITUNG LIFE X16012 MEDION

1. Hinweise zu dieser Anleitung....3

1.1. In dieser Anleitung verwendete Symbole und Signalwörter....3
1.2. Bestimmungsgemäßer Gebrauch....3
1.3. Full HD....4
1.4. Lieferumfang 4

2. Sicherheitshinweise 5

2.1. Betriebssicherheit....5
2.2. Aufstellungsort ....5
2.3. Reparatur 6
2.4. Umgebungstemperatur 6
2.5. Sicherheit beim Anschließen....7
2.6. Umgang mit Batterien....7
2.7. Hinweise zur Konformität 8

3. Geräteübersicht 9

3.1. Vorderseite 9
3.2. Rückseite und rechte Seite 10
3.3. Fernbedienung 11

4. Inbetriebnahme.... 13

4.1. Auspacken....13
4.2. Montage 13
4.3. Batterien in die Fernbedienung einlegen 13
4.4. Antenne anschließen....14
4.5. Stromversorgung anschließen 14
4.6. LCD-TV ein- und ausschalten....14

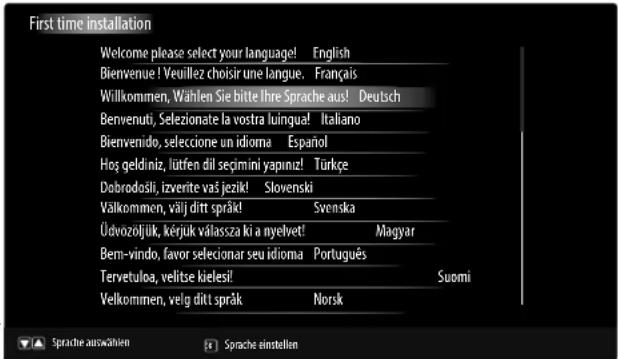

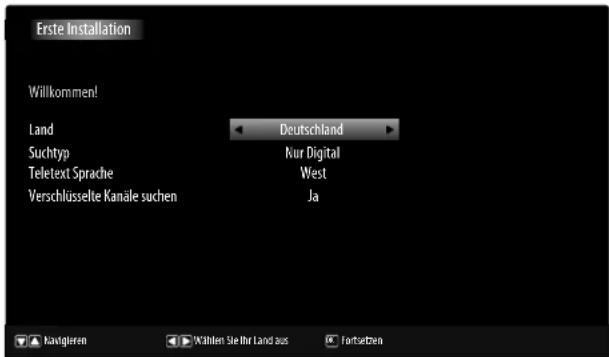

4.7. Sendersuche nach dem ersten Einschalten 15

5. Bedienung 17

5.1. Programmauswahl 17

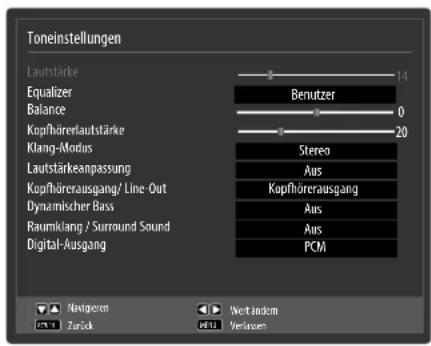

5.2. Toneinstellungen 17

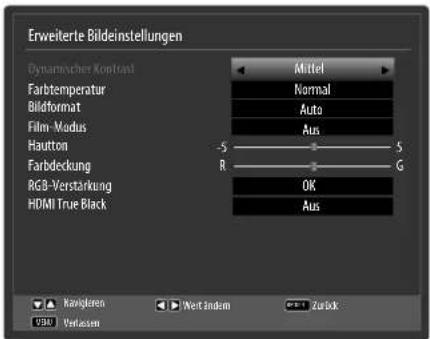

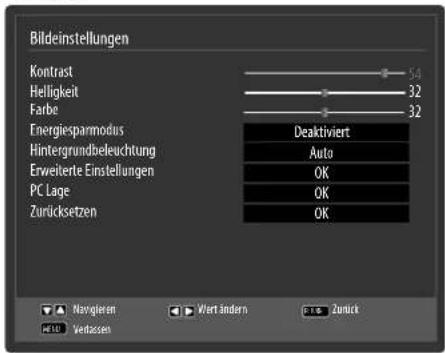

5.3. Bildeinstellungen....17

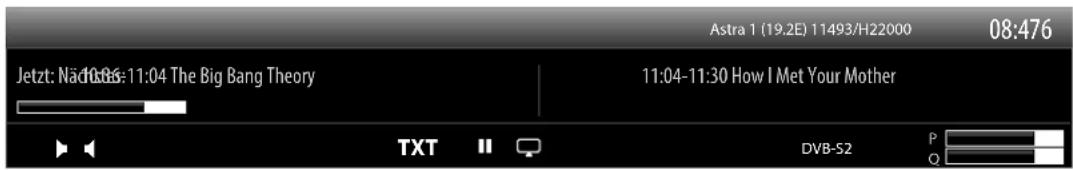

5.4. Infos anzeigen lassen....18

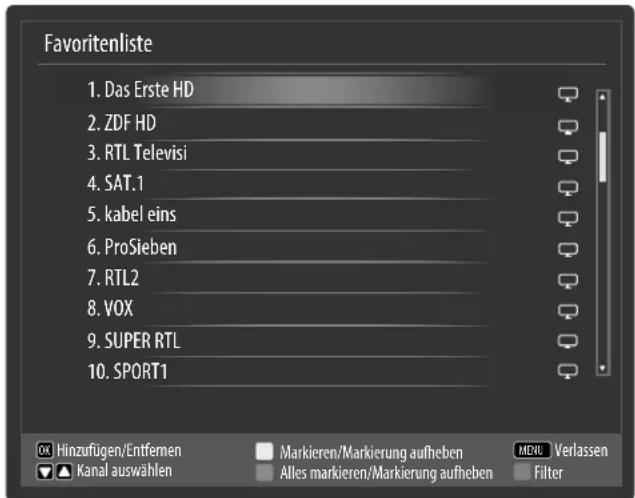

5.5. Favoritenlisten öffnen 18
5.6. Quelle wählen 18
5.7. Wireless Display 19

6. Videotext 19

6.1. Die Bedienung des Videotexts 19

7. Geräte anschließen 20

7.1. Kopfhörer anschließen 20
7.2. Digitaler Verstärker über koaxialen Anschluss 20
7.3. Soundbar/Surround-Anlage anschließen 20
7.4. DVD/Blu-Ray Player anschließen 20
7.5. Videorekorder anschließen 21
7.6. DVD-Rekorder anschließen 21
7.7. Receiver (SAT, DVB-T, Decoder etc.) anschließen 21
7.8. DVD-/Videorekorder und SAT-Receiver anschließen 22
7.9. Camcorder anschließen 22
7.10. Gerät mit HDMI- oder DVI-Ausgang......22
7.11. PC anschließen 23
7.12. Netzwerk anschließen 23

8. Über das OSD-Menü 24

8.1. Im Menü navigieren....24
8.2. Menüsystem im Detail 25

9. EPG - Programm-Guide 42

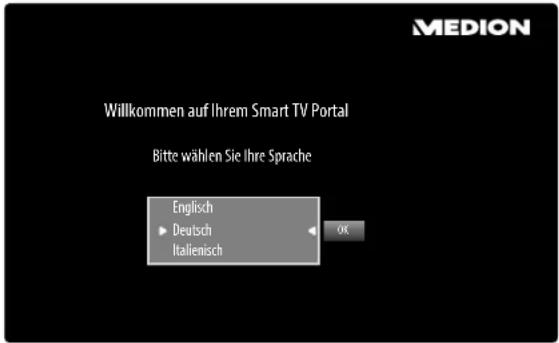

10. Medienportal 43

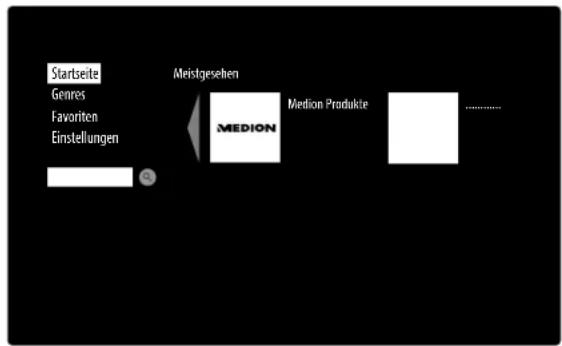

10.1. Mediathek....43

. HbbTV-System 44
. Internet 44
. MEDION® Life Remote App 45
. Datenschutz MEDION® Smart TV 45
. Problembehebung....46
15.1. Benötigen Sie weitere Unterstützung? 47

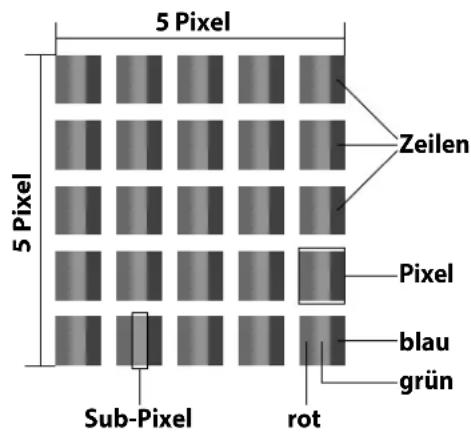

15.2. Pixelfehler bei LCD-TVs....47
15.3. Reinigung....48
16. Entsorgung 48
17. Technische Daten....49
17.1. Produktdatenblatt 51
18. Impressum 52
19. Index....53

1. Hinweise zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können.

1.1. In dieser Anleitung verwendete Symbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!VORSICHT!Warnung vor möglichen mittleren und oder leichten Verletzungen!
	ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden!
	HINWEIS!Weiterführende Informationen für den Gebrauch des Gerätes!
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!
	WARNUNG!Warnung vor Gefahr durch elektrischen Schlag!
	WARNUNG!Warnung vor Gefahr durch hohe Lautstärke!
• Aufzählungspunkt / Information über Ereignisse während der Bedienung
►	Auszuführende Handlungsanweisung

1.2. Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die unterschiedlichen Anschlussmöglichkeiten ermöglichen eine zusätzliche Erweiterung der Emp fangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder, PC etc.). Ihr Gerät bietet Ihnen vielfältige Möglichkeiten der Nutzung.
• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
• Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt.
• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet.

1.3. Full HD

Ihr LCD-TV ist mit dem Merkmal „Full HD“ ausgestattet. Das bedeutet, dass er grundsätzlich hochauflösende Fernsehprogramme (HDTV) wiedergeben kann.

Voraussetzung ist, dass ein HDTV-Signal vorliegt.

1.4. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

WARNUNG!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• LED-Backlight-TV
- Fernbedienung (RC1208) inkl. 2 Batterien Typ LR03 (AAA) 1,5V
- AV-Adapter
- YUV-Adapter
• WLAN-Dongle (Wistron, Vezzy 200, MSN 4004 4275)
- USB-Verlängerung
- Standfuß inkl. Befestigungsschrauben
- Dokumentation

2. Sicherheitshinweise

2.1. Betriebssicherheit

- Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

WARNUNG!

Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.

WARNUNG!

Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss- und Brandgefahr)!

WARNUNG!

Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs ein (elektrischer Schlag, Kurzschluss und Brandgefahr)!

• Schlitze und Öffnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.

VORSICHT!

Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die geborstenen Teile ein. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können. Senden Sie die Bruchteile zur fachgerechten Entsorgung an Ihr Service Center.

- Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

• Wenden Sie sich an den Kundendienst, wenn:
  – das Netzkabel angeschmort oder beschädigt ist
• Flüssigkeit in das Gerät eingedrungen ist
• das Gerät nicht ordnungsgemäß funktioniert
  – das Gerät gestürzt, oder das Gehäuse beschädigt ist
  – Rauch aus dem Gerät aufsteigt

2.2.Aufstellungsort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.

• Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.

• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten.

• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

VORSICHT!!

Kerzen und andere offenen Flammen müssen zu jeder Zeit von diesem Produkt fern gehalten werden, um das Ausbreiten von Feuer zu verhindern.

• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.
• Der optimale Betrachtungsabstand beträgt 3 mal die Bildschirmdiagonale.

2.3. Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere autorisierten Servicepartner.
• Stellen Sie sicher, dass bei Ersatzteilen nur die vom Hersteller angegebenen benutzt werden. Die Benutzung von unpassenden Ersatzteilen kann zur Beschädigung des Gerätes führen.

2.4. Umgebungstemperatur

• Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +35 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 85 % (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann der LCD-TV bei -20^ bis +60^ gelagert werden.
• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörungen zu vermeiden.

WARNUNG!

Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD-TVs kommen, die einen elektrischen Kurzschluss verursachen kann.

- Ziehen Sie während eines Unwetters oder wenn das Gerät für längere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

2.5. Sicherheit beim Anschließen

2.5.1.Stromversorgung

- Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen oder das Gerät gänzlich von Spannung frei zu schalten, trennen Sie das Gerät vollständig vom Netz.

WARNUNG!

Öffnen Sie nicht das Gehäuse des Geräts. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elek trischen Schlag. Es enthält keine zu wartenden Teile.

• Betreiben Sie den LCD-TV nur an geerdeten Steckdosen mit 220 - 240 V \~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, fragen Sie bei Ihrem Energie-versorger nach.
  • Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein.
• Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren LCD-TV vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.

2.6. Umgang mit Batterien

WARNUNG!

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte.

Befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern.
  Sollten Batterien verschluckt worden sein, suchen Sie sofort einen Arzt auf.
• Laden Sie Batterien niemals auf (es sei denn, dies ist ausdrücklich angegeben).
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
• Schließen Sie die Batterien niemals kurz.
• Setzen Sie Batterien niemals übermäßiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!
• Zerlegen oder verformen Sie die Batterien nicht.
  Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und suchen Sie sofort einen Arzt auf.
• Vermeiden Sie starke Stöße und Erschütterungen.
  • Vertauschen Sie niemals die Polarität.
• Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.
• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus würde sich die schwächere Batterie zu stark entladen.

• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.

• Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.

• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.
• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.
• Bei Bedarf reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen.

2.7. Hinweise zur Konformität

Der LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit.

Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinie 2004/108/EG, der Richtlinie für Niederspannungsgeräte 2006/95/EG und der Richtlinie 2011/65/EU (RoHS 2).

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/EG (Verordnung 642/2009).

Gerät entspricht den grundlegenden Anforderungen und den anderen relevanten Vorschriften der R&TTE Richtlinie 1999/5/EG.

Bedingt durch den 5 GHz-Frequenzbereich der mitgelieferten Wireless LAN Lösung ist der Gebrauch in allen EU-Ländern nur innerhalb von Gebäuden gestattet.

CE!

3. Geräteübersicht

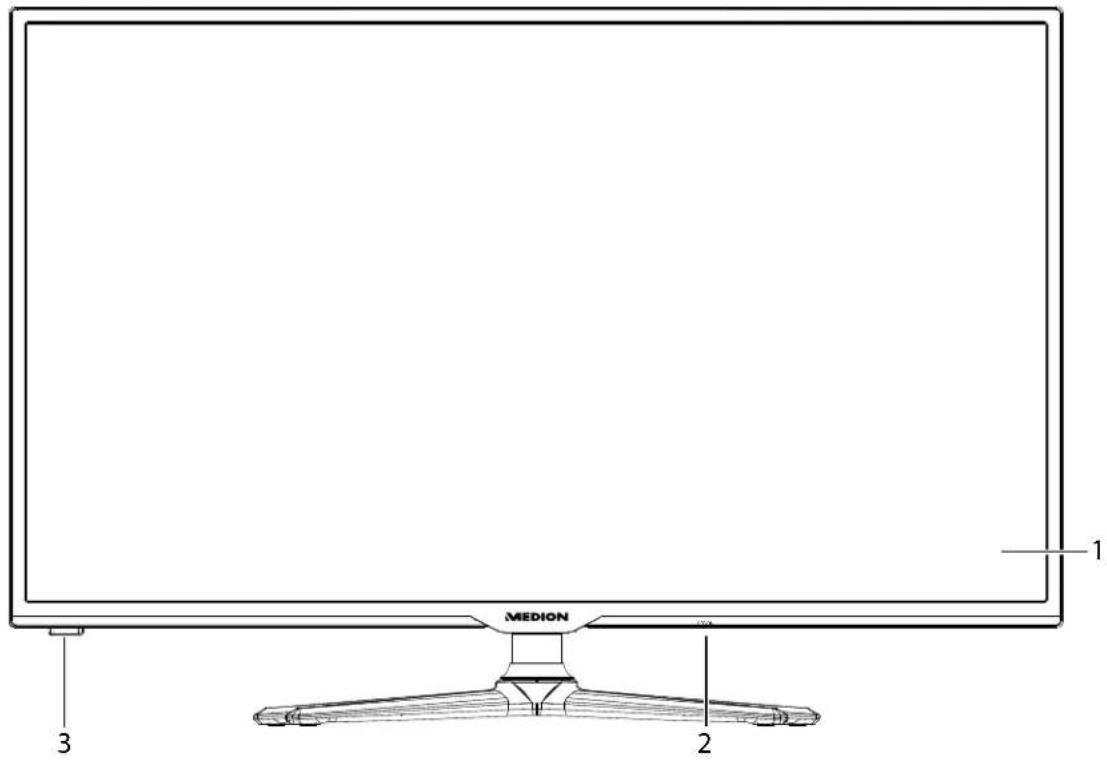

3.1. Vorderseite

MEDION 1 2 3

1) Bildschirm
2) Netzschalter
3) Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung. Betriebsanzeige: leuchtet blau auf, wenn sich das Gerät im Standby-Modus befindet.

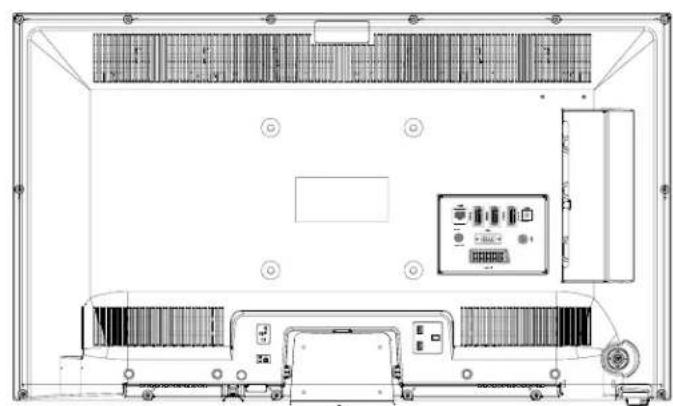

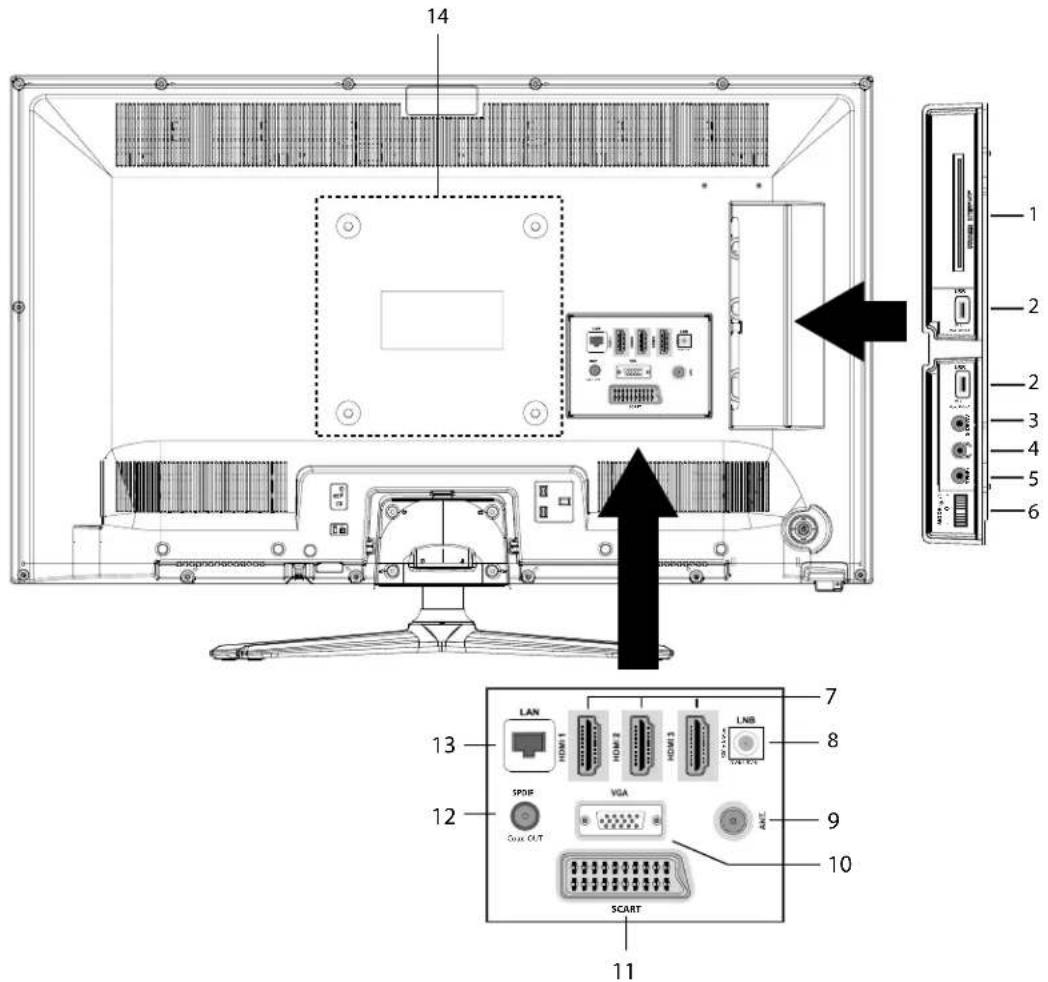

3.2. Rückseite und rechte Seite

1) COMMON INTERFACE (CI+): Einschubfach zur Nutzung von Pay-TV-Karten
2) USB (5V ===, 500 mA max.): USB-Anschluss für Medienwiedergabe
3) SIDE AV: Audio/Video-Eingang (gelb): Zum Anschluss eines Geräts über AV-Adapter
4) Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker
5) Y Pb Pr: Komponenten-Eingang zum Anschluss von Geräten mit Komponenten-Ausgang (über YPbPr-Adapter 3,5 mm Klinke > 3 x Cinch)
6) MODE: Multifunktionschalter für Kanalumschaltung, Eingangsquellenanwahl oder Lautstärkeeinstellung. Durch Kippen nach oben (+) bzw. unten (-) werden die Einstellungen vorgenommen. Durch kurzes Drücken des Schalters wird innerhalb der Funktionen gewechselt. Langes Drücken schaltet das Gerät in den Standby-Modus bzw. in den Betriebsmodus.
7) HDMI 1-3: HDMI-Anschluss für Geräte mit HDMI-Ausgang (HDMI 1 kann für CEC/ARC genutzt werden)
8) LNB (13 Vdc/18 Vdc, 300mA Max.) Zum Anschluss der Antenne (Satellit)
9) ANT.: Zum Anschluss der Antenne (analog, DVB-T oder DVB-C)
10) VGA: VGA Anschluss zum Anschluss eines PCs
11) SCART: SCART-Buchse (Ein-/Ausgang)
12) SPDIF Coax. OUT: Digitaler Audio-Ausgang (koaxial)
13) LAN: Netzwerkanschluss zur Verbindung mit dem Internet
14) Befestigungslöcher für eine Wandhalterung (Lochabstand 200 x 200 mm).

HINWEIS!

Achten Sie bei der Montage darauf, dass Schrauben der Größe M6 verwendet werden. Die Länge der Schraube ergibt sich aus der Dicke der Wandhalterung zuzüglich 8 mm.

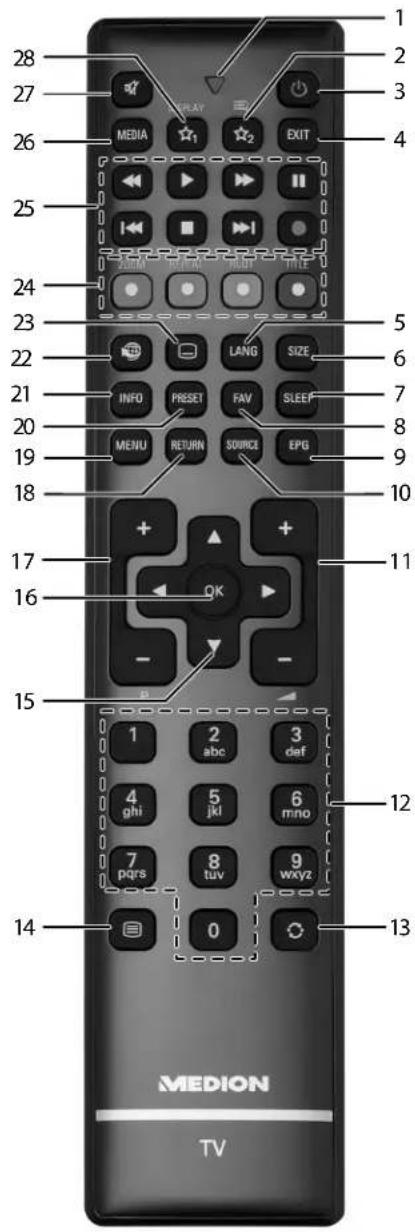

3.3. Fernbedienung

DE

28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 MEDIA PLAY MENI PRESSET LANG SIZE FAV SLEEP RETURN SOURCE EPG OK ABC def ghi jkl mno pqrs tuv wxyz MEDION TV

1) Leuchtanzeige zur Bestätigung eines Tastendrucks
2) Umschalten zwischen DVB-T, DVB-C und DVB-S Sendungen /Multifunktionstaste für Programmplatz oder Eingangsquelle
3) : LCD-TV ein-/ausschalten (Standby-Modus ein-/ausschalten)
4) EXIT: Menü verlassen
5) LANG: Analog-TV: Stereo/Mono; Digital-TV: Audiosprache auswählen (sofern verfügbar)
6) SIZE: Bildformat auswählen
7) SLEEP: Sleep-Timer aktivieren/deaktivieren
8) FAV: Favoritenliste aktivieren
9) EPG: Digital-TV: elektronisches TV-Programm aufrufen
10) SOURCE: Eingangssignal angeschlossener Geräte anwählen
11) : Lautstärke erhöhen (+) oder verringern (-).
12) Zifferntasten: TV: Programmwahl, Videotext: Seitenwahl
13) : Vorheriges Fernsehprogramm einstellen
14) : Videotext einschalten 2 x drücken = transparent stellen

3 x drücken = schließen

15) Richtungstaste ▲ : Im Menü nach oben

Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die nächste Seite auswählen;

Richtungstaste ▼ : Im Menü nach unten,

Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die vorherige Seite auswählen;

Richtungstaste ◀ : Im Menü nach links

Videotext: Unterseite aufrufen;

Richtungstaste ▶ : Im Menü nach rechts

Videotext: Unterseite aufrufen

16) OK: In bestimmten Menüs Auswahl bestätigen

17) P -/+ : Programmwahltasten

TV: nächste (+) / vorherige (-) Programm auswählen; Videotext: nächste (+) / vorherige (-) Seite auswählen

18) RETURN: In Menüs einen Schritt zurück

19) MENU: Menü öffnen und schließen

20) PRESET: Bildmodus auswählen

21) INFO: Digital-TV: Anzeigen von Informationen (z. B. aktuelle Programmnummer)

22) : Internet-Taste

23) : Untertitel an/aus (sofern verfügbar)

24) ROTE TASTE/ZOOM: Für Teletext oder Menüs

GRÜNE TASTE/REPEAT: Für Teletext oder Menüs

GELBE TASTE/ROOT: Für Teletext oder Menüs

BLAUE TASTE/TITLE: Für Teletext oder Menüs

25) Medientasten

◀: Schneller Rücklauf;

▶: Schneller Vorlauf;

● : Keine Funktion;

■: Wiedergabe stoppen;

▶ : Wiedergabe starten;

II : Wiedergabe unterbrechen ;

▶: Keine Funktion;

: Keine Funktion

26) MEDIA: Aufruf des Medienbrowsers

27) :Stummschalten

28) ☆ 1 / DISPLAY¹: Multifunktionstaste für Programmplatz oder Eingangsquelle / YouTube Funktion

4. Inbetriebnahme

ACHTUNG!

Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicherheitshinweise“

4.1. Auspacken

• Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen.
• Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
• In der Verpackung befinden sich verschiedene Kleinteile (Batterien, u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgefahr.
• Bewahren Sie das Verpackungsmaterial bitte gut auf und benutzen Sie ausschließlich dieses, um den Fernseher zu transportieren.

WARNUNG!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

4.2. Montage

Befestigen Sie den Fuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des LCD-TVs durch.

①

③

4.3. Batterien in die Fernbedienung einlegen

Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
Legen Sie zwei Batterien vom Typ LR03 / AAA/ 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert).
▶ Schließen Sie das Batteriefach.

ACHTUNG!

Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden.

4.4. Antenne anschließen

Ihr LCD-TV unterstützt unterschiedliche Antennensignale.

An den Anschluss mit der Bezeichnung ANT. können Sie folgende Bildsignale einspeisen:

• über Analog Kabel / eine Analoge Hausantenne,
• über eine DVB-T ^2 Antenne oder
- über einen DVB-C ^2 Anschluss (digitaler Kabelanschluss)
Stecken Sie ein Antennenkabel entweder von der Hausantenne / vom analogen Kabelanschluss, von der DVB-T Antenne oder vom DVB-C Anschluss in den Antennenanschluss am LCD-TV.

An den Anschluss mit der Bezeichnung LNB haben Sie zusätzlich noch die Möglichkeit eine digitale Satellitenanlage anzuschließen.

▶ Schrauben Sie den F-Stecker eines Koaxialantennenkabels an den Anschluss am LCD-TV fest.

HINWEIS!

Um verschlüsselte/kostenpflichtige Programme empfangen zu können, ist der Einsatz eines CAM-Moduls und einer entsprechenden Karte erforderlich. Setzen Sie dazu ein CAM-Modul (im Fachhandel erhältlich) in den dafür vorgesehenen Schacht an der linken Geräteseite ein (Common Interface). In das CAM-Modul stecken Sie anschließend die Karte Ihres Anbieters.

4.5.Stromversorgunganschließen

▶ Verbinden Sie den Netzstecker am Gerät mit einer gut erreichbaren Netzsteckdose 220 - 240 V \~ 50 Hz.

4.6. LCD-TV ein- und ausschalten

Stellen Sie den Netzschalter auf der rechten unteren Seite des Geräts auf ON. Das Gerät geht in den Standby-Modus und die Anzeige an der Vorderseite leuchtet auf.
Um das Gerät einzuschalten, drücken Sie

- an der Fernbedienung: die Standby/Ein-Taste ⏻, eine Zifferntaste oder eine der P-/+ Tasten; - am Gerät: der Multifunktionstaster MODE.

Mit der Standby/Ein-Taste ⏻ der Fernbedienung schalten Sie das Gerät wieder in den Standby-Modus. Das Gerät wird zwar ausgeschaltet, aber es wird weiterhin Strom verbraucht.

HINWEIS!

Bei fehlendem Eingangssignal schaltet das Gerät nach fünf Minuten automatisch in den Standby-Modus. Auf dem Bildschirm wird bis dahin ein Countdown-Timer eingeblendet. Diese Funktion steht nicht bei allen Quellen zur Verfügung.

4.7.SendersuchenachdemerstenEinschalten

Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die Erstinstallation geführt.

Über die Richtungstasten ▼ ▲ können Sie im Menü nach oben oder unten springen und die gewünschte Sprache wählen.
Nachdem Sie die Auswahl der Sprache mit OK bestätigt haben, startet die Erstinstallation.
Wählen Sie dann mit ◀ das gewünschte Land. Die Ländereinstellung hat Einfluss auf die Reihenfolge, in der die Programme gespeichert werden. Außerdem sind für die einzelnen Länder die übrigen Optionen voreingestellt.
▶ Falls Sie auch die Voreinstellung für die Videotextsprache ändern möchten, wählen Sie mit der Richtungstaste ▼ den Eintrag TELETEXT SPRACHE an und wählen Sie mit den Richtungstasten ◀ ▶ den gewünschten Sprachraum ◀ ▶ WEST, OST, KYRILLISCH, TÜRKISCH/GRIECHISCH oder ARABISCH.
▶ Wenn Sie auch nach verschlüsselten Kanälen suchen möchten, stellen Sie die Option auf JA.
Drücken Sie anschließend auf OK, um fortzufahren. Es erscheint die Abfrage zum digitalen Antennensignal.

First time installation Welcome please select your language! English Bienvenue! Veuillez choisir une langue. Français Willkommen, Wählen Sie bitte Ihre Sprache aus! Deutsch Benvenuti, Selezionate la vostra luingua! Italiano Bienvenido, seleccione un idioma Español Hoş geldiniz, lütfen dil seçimini yapunz! Türkçe Dobrodasli, izverite vaš jezik! Slovenski Välkommen, välj ditt språk! Svenska Üdvozöljük, kérjuk válassza ki a nyelvet! Magyar Bem-vindo, favor seleccionar seu idioma Português Tervetuloa, velitse kielesi! Suomi Velkommen, velg ditt språk Norsk Sprache auswählen Sprache einstellen

Erste Installation Willkommen! Land Deutschland Suchtyp Nur Digital Teletext Sprache West Verschlüsselte Kanäle suchen Ja Navigieren Wahlen Sie ihr Land aus Tartsetzen

Im Anschluss erscheint die Abfrage, ob Sie Netzwerkeinstellungen vornehmen wollen. Wählen Sie NEIN, wenn Sie diesen Schritt überspringen wollen. Wenn Sie JA wählen, erscheinen die Optionen zur Netzwerkeinstellung:

Wählen Sie hier den Netzwerk-Typ WLAN oder NETZWERKKABEL.

Bei Verwendung einer kabellosen Verbindung wählen Sie als Netzwerk-Typ die Option WLAN mit den Richtungs- tasten ◀ ▶ der Fernbedienung. Wählen Sie anschließend den Menüpunkt NETZWERK mit den Richtungstas- ten ▼ ▲ der Fernbedienung. Wenn Sie alle gewünschten Einstellungen vorgenommen haben, drücken Sie die Taste O K . Der Fernseher sucht nach verfügbaren drahtlosen Netzwerken. Wählen Sie das gewünschte Netzwerk aus. Ist dieses gesichert, müssen Sie einen Freigabeschlüssel eingeben. Lesen Sie dazu auch die Unterlagen zu Ihrem WLAN Router.

Haben Sie die Einstellung NETZWERKKABEL gewählt, so wird automatisch eine dynamische Verbindung erstellt, sobald Sie den LCD-TV mit dem Internet verbunden haben.

Sie können auch eine statische IP-Adresse eingeben. Drücken Sie hierfür die grüne Taste, um in das Untermenü ERWEITERTE EINSTELLUNGEN zu gelangen. Geben Sie hier mit den Zifferntasten die gewünschte IP-Adresse ein, um Ihren Fernseher mit dem Internet zu verbinden. Mit der roten Taste können Sie hier von DYNAMISCH auf STATISCH wechseln.

Sollten Sie nicht alle gewünschten Einstellungen vorgenommen haben, können Sie diese auch noch nachträglich nach der Ersten Installation im Menü EINSTELLUNGEN > NETZWERKEINSTELLUNGEN ändern.

Stellen Sie hier ein, ob das digitale Antennensignal über ANTENNE (DVB-T), über KABEL (DVB-C) oder über SATELLIT (DVB-S) eingespeist wird. Je nach vorgenommener Einstellung wird nach Digital-TV Kanälen gesucht.
Zum Abbrechen der Suche können Sie jederzeit die Taste MENU drücken.

Suchtypeinstellung: Antenne

Zum Starten des digitalen Sendersuchlaufs markieren Sie mit den Richtungstasten ◀ JA und drücken Sie OK. Zum Abbrechen markieren Sie mit den Richtungstasten ◀ NEIN und drücken Sie OK.

Suchtypeinstellung: Kabel

Zum Starten des digitalen Sendersuchlaufs markieren Sie mit den Richtungstasten ◀ ▶ JA und drücken Sie OK. Zum Abbrechen markieren Sie mit den Richtungstasten ◀ ▶ NEIN und drücken Sie OK.

Bitte wählen Sie den Digitalen Suchtyp Antenne Kabel Satellit

Automatische Sendersuche starten? Ja Nein

Suchtypeinstellung: Satellit

Um den Antennentyp einzustellen, wählen Sie zwischen einem der nachstehenden Antennentypen:

• DIREKT: Wenn Sie einen Einzelreceiver und eine Satellitenantenne haben, wählen Sie diesen Antennentyp. (Suchvorgang anschließend mit der grünen Taste starten). Entscheiden Sie anschließend, ob die Preset-Liste geladen werden soll oder nicht.
• UNICABLE: Wenn Sie mehrere Receiver und ein Unikabelsystem haben, wählen Sie diesen Antennentyp. (Suchvorgang anschließend mit der grünen Taste starten). Entscheiden Sie anschließend, ob die Preset-Liste geladen werden soll oder nicht.
• DISEQC-SCHALTER: Wenn Sie mehrere Satellitenantennen und einen DiSEqC-Schalter haben, wählen Sie diesen Antennentyp. (Suchvorgang anschließend mit der gelben Taste für den gewählten Satelliten oder mit der grünen Taste für alle Satelliten starten). Entscheiden Sie anschließend, ob die Preset-Liste geladen werden soll oder nicht.

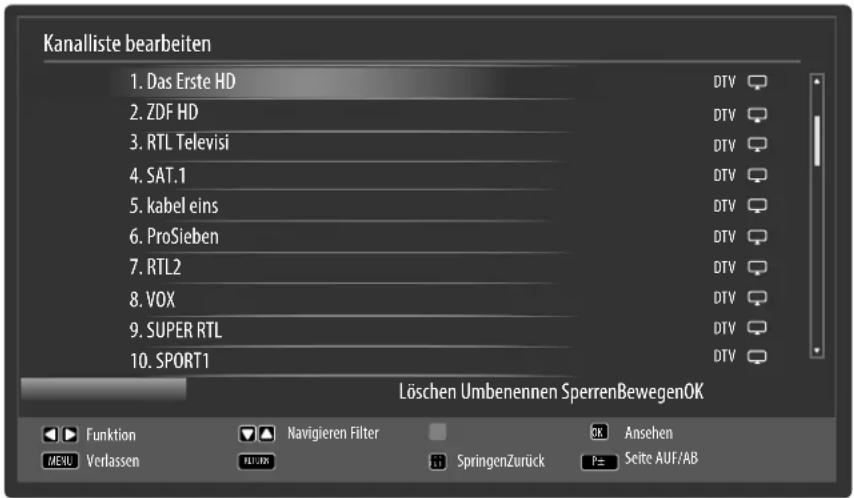

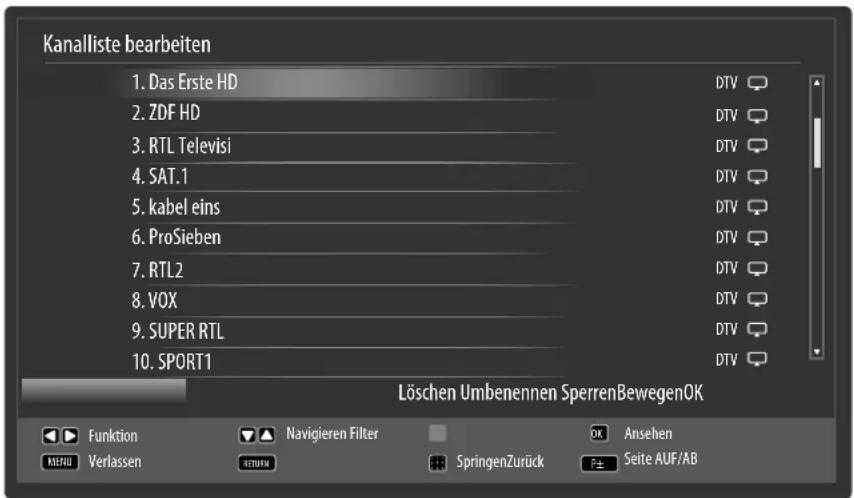

Kanalliste bearbeiten 1. Das Erste HD 2. ZDF HD 3. RTL Televisi 4. SAT.1 5. kabel eins 6. ProSieben 7. RTL2 8. VOX 9. SUPER RTL 10. SPORT1 DTV DTV DTV DTV DTV DTV DTV DTV DTSchen Umbenennen SperrenBewegenOK Funktion MEU Verlassen Navigieren Filter FLU-FR SpringenZurück Ansehen P= Seite AUF/AB

Nach dem Ende der automatischen Programmspeicherung erscheint die Kanalliste. Wenn die Liste nicht weiter bearbeitet wird, schließt sie sich nach ein paar Minuten.

Sollte sich die Kanalliste nicht von selbst schließen, drücken Sie die Taste MENU zum Beenden der Funktion.

HINWEIS!

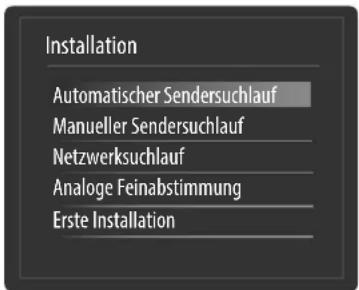

Die hier beschriebene Erstinstallation entspricht der Option ERSTE INSTALLATION im Menü INSTALLATION.

5. Bedienung

5.1. Programmauswahl

Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten P +/- an der Fernbedienung, verwenden Sie den Multifunktionstaster MODE am Gerät oder wählen Sie das Programm über eine Zifferntaste direkt an.

Für eine zwei- oder dreistellige Nummer drücken Sie die Zifferntasten in entsprechender Reihenfolge.

Mit der Taste ○(SWAP) wählen Sie das zuletzt wiedergegebene Programm.
▶ Durch Drücken der Taste OK auf der Fernbedienung können Sie die Programmliste aufrufen, mit den Tasten ▲ und ▼ das Programm auswählen und mit OK aufrufen.

5.2. Toneinstellungen

Mit den Lautstärketasten — + an der Fernbedienung oder im Lautstärkemodus des MODE-Schalters am Gerät erhöhen oder verringern Sie die Lautstärke.
Um den Ton ganz aus- und wieder einzustellen, drücken Sie die Taste ✉ Stummschaltung.
Mit der Taste LANG wird die aktuelle Audiosprache angezeigt.

5.3.Bildeinstellungen

Mit der Taste PRESET wählen Sie zwischen den Bildmodi: NATÜRLICH, KINO, SPIELE, SPORT, DYNAMISCH.
Abhängig von der Sendung werden Bilder im Format 4:3 oder 16:9 übertragen. Mit der Taste SIZE können Sie das Bildformat anpassen:

AUTO: Das wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt.
VOLLBILD: (nur im Modus HDMI und bei HDTV Sendungen bei Kabel- und Satellitenempfang): Pixelgenaue Darstellung des Bildes (1:1).
16:9: Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen.
UNTERTITEL: Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) mit Untertiteln auf volle Bildschirmgröße ge-zoomt.
14:9: Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 14:9) bis zu den oberen und unteren Grenzen des Bildschirms ge-zoomt.
14:9 ZOOM: Diese Option stellt das 14:9-Bildformat ein.
4:3: Wird dazu verwendet, ein normales Bild (Bildseitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist.
KINO: Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) auf volle Bildschirmgröße gezoomt.

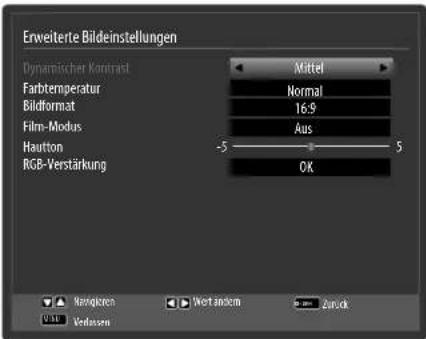

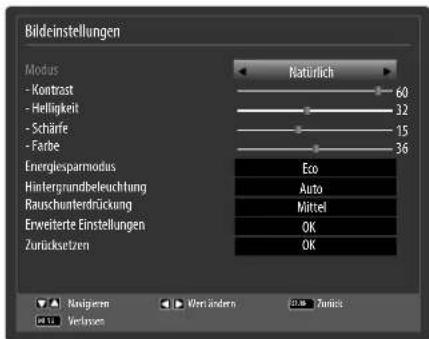

Diese Einstellung der Bildformate können Sie auch im Menü BILD> ERWEITERTE BILDEINSTELLUNGEN > BILDFORMAT ändern.

HINWEIS!

Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten ▲/▼ drücken, während als Bildformat 14:9 ZOOM, KINO oder UNTERTITEL ausgewählt ist.

HINWEIS!

Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfügung stehen.

5.4. Infos anzeigen lassen

Astra 1 (19.2E) 11493/H22000 08:476 Jetzt: Näd 10:06:11:04 The Big Bang Theory 11:04-11:30 How I Met Your Mother TXT DVB-S2 P Q

Drücken Sie die Taste INFO, um sich Informationen zum aktuellen Programm anzuzeigen.
Dieselben Informationen erhalten Sie beim Umschalten auf ein anderes Programm.

HINWEIS!

Wenn Sie die Taste MENU und anschließend die Taste INFO drücken, öffnet sich die deutsche elektronische Bedienungsanleitung.

5.5. Favoritenlisten öff nen

Im Menü PROGRAMMLISTE > FAVORITEN können Sie einzelne Programme in eine Favoritenliste aufnehmen.

Drücken Sie die Taste FAV, um die Favoritenliste zu aktivieren. In der Programminformation wird neben dem Sendernamen das Favoritensymbol angezeigt.
▶ Schalten Sie mit den Tasten P +/ - zwischen den Programmen innerhalb der Favoritenliste um.

HINWEIS!

Bei Aufruf der Programmliste mit der Taste OK wird automatisch die Favoritenliste angezeigt.

Wählen Sie alternativ mit den Tasten ▲ und ▼ Ihren Favoriten aus und rufen diesen mit der Taste OK auf.
Drücken Sie erneut die Taste FAV, um die Favoritenliste zu deaktivieren. Das Symbol in der Programminformation erlischt

5.6. Quelle wählen

HINWEIS!

Bitte beachten Sie, dass die Quelle (das angeschlossene Gerät) beim Durchschalten mit der Taste SOURCE nur dann erkannt wird, wenn diese Quelle im Menü EINSTELLUNGEN, Untermenü QUELLEN aktiviert ist.

Mit der Taste SOURCE wählen Sie die Eingänge der angeschlossenen Geräte. Bei geöffnetem SOURCE-Menü können Sie durch Drücken der entsprechenden Ziffer die gewünschte Quelle direkt anwählen.

1. TV TV-Betrieb (es werden Antennen-, Kabel- und Satellitensignale wiedergegeben)

2. EXT 1 Gerät an der SCART-Buchse

3. SIDE AV Audio-/Video-Eingang an der Seite des Gerätes mittels Adapter (AV)

4. HDMI1 HDMI-Eingang 1

5. HDMI2 HDMI-Eingang 2

6. HDMI3 HDMI-Eingang 3

7. YPBPR Gerät am YPBPR-Eingang mittels Adapter (YUV)

8. VGA/PC Gerät am PC-Eingang

9. WIRELESS DISPLAY Wiedergabe von Inhalten eines anderen Zuspielgeräts

Über die Richtungstasten ▼▲ gehen Sie zur gewünschten Quelle.
▶ Bestätigen Sie Ihre Wahl mit der Taste OK

HINWEIS!

Die Quellenauswahl kann auch im Quellenmodus mit dem MODE-Schalter am Gerät vorgenommen werden.

5.7. WirelessDisplay

Über Wireless Display haben Sie die Möglichkeit, Inhalte eines Zuspielgerätes (z. B. Tablet PC, Smartphone, etc) über den Fernseher anzuzeigen. Auf dem Zuspielgerät muss hierfür mindestens Android Version 4.2 installiert sein.

Stecken Sie den WIFI Dongle an den Fernseher und wählen Sie als Quelle WIRELESS DISPLAY. Es erscheint die Anzeige „Ready for Connection“.

Am Zuspieler muss nun die Einstellung für die Bildschirmspiegelung aktiviert werden. Der Zuspieler erkennt nun die verfügbaren TV Geräte, mit denen eine Verbindung hergestellt werden kann.

Nach Auswahl des Fernsehers wird eine Verbindung aufgebaut. Anzeige „Connecting to Wireless Display“ erscheint. Dann wird die Bildschirmspiegelung des Zuspielgerätes am TV angezeigt.

HINWEIS!

Wireless Display kann nur genutzt werden, wenn das mobile Gerät diese Funktion unterstützt.

Die Scan und Verbindungsprozesse unterscheiden sich je nach von Ihnen verwendetem Programmen.

Lesen Sie dazu gegebenenfalls die Bedienungsanleitung des Zuspielers.

Androidbasierte mobile Geräte sollten die Software-Version V4.2 und höher haben.

WIRELESS DISPLAYerscheint nur dann in der Quellenauswahl, wenn der WiFi Dongle eingesteckt ist!

6. Videotext

Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet viele nützliche Funktionen für die Bedienung des Videotexts sowie Multipage-Text, Unterseitenspeicherung oder schnelle Navigation.

6.1. Die Bedienung des Videotexts

Zur Bedienung des Videotexts verfügt Ihre Fernbedienung über spezielle Videotext-Tasten.

Wählen Sie ein Fernsehprogramm, das Videotext ausstrahlt.

Drücken Sie die Taste einmal, um die Basis-/Indexseite des Videotexts anzuzeigen.
Beim zweiten Drücken von 📊 wird der Text transparent vor das Fernsehbild gestellt.
Beim dritten Drücken der Taste ☐ wechselt das Gerät wieder in den TV-Modus.

6.1.1.Videotextseitenauswählen

Zifferntasten

▶ Geben Sie die gewünschte Videotextseite als dreistellige Nummer direkt mit den Zifferntasten ein.
Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Videotextzähler sucht solange, bis die gewählte Seitennummer gefunden ist.

Seiten durchblättern

Mit den Programmwahltasten oder den Richtungstasten ▲ und ▼ blättern Sie vor und zurück durch die Videotextseiten.

Farbtasten

Wenn am unteren Bildrand farbige Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der entsprechenden Farbtasten ROT, GRÜN, GELB und BLAU direkt anwählen.

Unterseiten

Manche Videotextseiten beinhalten Unterseiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterseiten werden im Abstand von ca. einer halben Minute nacheinander eingeblendet. Sie können die Unterseiten auch selbst aufrufen, indem Sie die Taste ◀ oder ▶ drücken. Es erscheint ein vierstelliges Eingabefeld, in das Sie die Nummer einer Unterseite (z. B. 0002) eingeben können. Alternativ können Sie mit den Richtungstasten ◀ ▶ durch die Unterseiten blättern.

INDEX

Mit der Taste RETURN wählen Sie die Indexseite aus, die eine Liste des Videotextinhalts enthält.

7. Geräte anschließen

7.1. Kopfhörer anschließen

Den Kopfhörer schließen Sie an die Kopfhörerbuchse (an. Die Lautstärke des Kopfhörers kann im Menü TON, Untermenü KOPFHÖRERLAUTSTÄRKE eingestellt werden. Um die Lautsprecher des Geräts bei Verwendung eines Kopfhörers stummzuschalten, drücken Sie die Taste oder regeln Sie die Lautstärke im Menü TON, Untermenü LAUTSTÄRKE herunter.

WARNUNG!

Das Benutzen eines Kopfhörers mit zu großer Lautstärke erzeugt übermäßigen Schalldruck und kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist. Durch Verändern der Grundeinstellung des Equalizers kann sich die Lautstärke erhöhen und damit zu bleibenden Hörschäden führen.

WARNUNG!

Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen.

7.2. Digitaler Verstärker über koaxialen Anschluss

Über den SPDIF Coax. OUT Anschluss haben Sie die Möglichkeit das Audiosignal Ihres LCD-TVs über einen digitalen Verstärker wiederzugeben.

Verbinden Sie dazu ein Koaxialkabel mit dem SPDIF Coax. OUT-Anschluss am LCD-TV und dem entsprechenden Eingang am Verstärker.

7.3. Soundbar/Surround-Anlage anschließen

Wenn Sie zur Optimierung des Tones eine Soundbar oder eine Sourroundanlage anschließen wollen, können Sie folgende Anschlussarten verwenden:

Am SPDIF Coax. OUT-Anschluss

Sollte ihre Soundbar/Surroundanlage über einen koaxialen SPDIF-Anschluss verfügen, verwenden Sie ein Cinch-Kabel (nicht im Lieferumfang enthalten), um diesen Anschluss mit dem SPDIF Coax. OUT-Anschluss des LCD-TVs zu verbinden.
Sollte ihre Soundbar/Surroundanlage über einen optischen SPDIF-Anschluss verfügen, verwenden Sie einen Adapter (optisch auf koaxial, nicht im Lieferumfang enthalten), um diesen Anschluss mit dem SPDIF Coax. OUT-Anschluss des LCD-TVs zu verbinden.

Über den Kopfhörerausgang

Verwenden Sie einen Adapter mit 3,5 mm-Klinke auf 2 x Cinch (nicht im Lieferumfang enthalten), um den Kopfhörerausgang (☐) des LCD-TVs mit den Toneingängen der Soundbar/Surroundanlage zu verbinden. Im Menü TON, Untermenü KOPFHÖRERAUSGANG/LINEOUT sollte dann die Einstellung LINE-OUT gewählt werden. Die Lautstärke des Kopfhörerausgangs kann daraufhin unter KOPFHÖRERLAUTSTÄRKE nicht mehr eingestellt werden.

Über den SCART-Anschluss

▶ Verwenden Sie einen Adapter mit Scart auf 2 x Cinch (nicht im Lieferumfang enthalten), um den SCART-Anschluss des LCD-TVs mit den Toneingängen ihrer Soundbar/Surroundanlage zu verbinden.

7.4. DVD/Blu-Ray Player anschließen

Zum Anschluss eines DVD/Blu-Ray Players haben Sie diverse Möglichkeiten:

Mit einem HDMI-Kabel

Sofern der DVD/Blu-Ray Player über einen HDMI-Ausgang verfügt, schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an einer der HDMI-Buchsen des LCD-TV an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem Komponenten-Videokabel (3 x Cinch auf 3,5 mm Klinke)

Sofern der DVD/Blu-Ray Player über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit Cinch Kabeln und dem mitgelieferten YUV-Adapterkabel (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) an den YPbPr Anschluss des LCD-TVs anzuschließen.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.

Für die Tonübertragung schließen Sie den mitgelieferten AV-Adapter am SIDE AV-Anschluss an und verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den entsprechenden Anschlüssen des Adapters und den Audioausgängen des Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

Mit einem SCART-Kabel

Schließen Sie einen DVD/Blu-Ray Player mit SCART-Kabel an die Buchsen SCART an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem AV-Adapter

▶ Verbinden Sie den AV-Adapter mit dem Side AV Anschluss an dem LCD-TV.
▶ Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgängen des externen Geräts.
▶ Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Adapter und dem Video-Ausgang des externen Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

7.5. Videorekorder anschließen

Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videorekorders.
Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorekorders und der Antennenbuchse in der Wand.

Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert. Wenn Sie Stereoton übertragen möchten, ist ein SCART-Anschluss notwendig.

▶ Schließen Sie das SCART-Kabel an die SCART-Buchse des LCD-TVs an.
▶ Schließen Sie das andere Ende des SCART-Kabels an die SCART OUT-Buchse des Videorekorders an.

7.6. DVD-Rekorder anschließen

▶ Schließen Sie das eine Ende des SCART-Kabels an die SCART OUT-Buchse des DVD-Rekorders an.
▶ Schließen Sie das andere Ende des SCART-Kabels an die SCART-Buchse des LCD-TVs an.
Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des DVD-Rekorders.
Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des DVD-Rekorders und der Antennenbuchse in der Wand.

7.7. Receiver (SAT, DVB-T, Decoder etc.) anschließen

Sie haben verschiedene Möglichkeiten ein Gerät, das als Empfänger für den LCD-TV eingesetzt werden soll (z. B. SAT-Receiver, DVB-T-Receiver, Decoder, Set-Top-Box) an Ihren LCD-TV anzuschließen.

Mit einem HDMI-Kabel

Sofern der Receiver über einen HDMI-Ausgang verfügt, schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an einer der HDMI-Buchsen des LCD-TV an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem Komponenten-Videokabel (3 x Cinch auf 3,5 mm Klinke)

Sofern der Receiver über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit Cinch Kabeln und dem mitgelieferten YUV-Adapterkabel (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) (im Lieferumfang enthalten) an den YPb-Pr Anschluss des LCD-TVs anzuschließen.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.

Für die Tonübertragung schließen Sie den mitgelieferten AV-Adapter am SIDE AV-Anschluss an und verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den entsprechenden Anschlüssen des Adapters und den Audioausgängen des Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

Mit einem SCART-Kabel

Schließen Sie einen Receiver mit SCART-Kabel an die Buchse SCART an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem AV-Adapter

▶ Verbinden Sie den AV-Adapter mit dem Side AV Anschluss an dem LCD-TV.
Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgängen des externen Geräts.
Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Adapter und dem Video-Ausgang des externen Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

7.8. DVD-/Videorekorder und SAT-Receiver anschließen

Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgende Anschlussart verwenden:

▶ Schließen Sie den Receiver wie oben beschrieben an.
Verbinden Sie nun den Receiver mit einem SCART-Kabel am SCART-Ausgang des DVD-Rekorders und den entsprechenden SCART-Eingang des Receivers.
Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Rekorders.
Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des DVD-Rekorders und dem Antennenausgang des Decoders.
▶ Schließen Sie den SAT-Receiver an den LNB der Parabolantenne an.

7.9. Camcorder anschließen

▶ Verbinden Sie das AV-Adapterkabel mit dem Side AV Anschluss an dem LCD-TV.
Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgängen des externen Geräts.
Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Adapter und dem Video-Ausgang des externen Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

7.10. Gerät mit HDMI- oder DVI-Ausgang

HDMI („High Definition Multimedia Interface“) ist im Bereich der Unterhaltungselektronik die einzige Schnittstelle, die gleichzeitig Audio- und Videodaten digital überträgt. Sie verarbeitet alle heute bekannten Bild- und Tonformate, einschließlich HDTV (High Definition Television), und kann somit auch die Auflösung von 1080p ohne Qualitätsverlust darstellen.

Viele Geräte der Unterhaltungselektronik, z. B. DVD-Player, sind heute mit HDMI- oder DVI-Ausgängen ausgestattet.

7.10.1. Externes Gerät mit HDMI-Ausgang anschließen

Schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an einen der HDMI-Eingänge des LCD-TVs und den HDMI-Ausgang des externen Geräts an.
▶ Wenn Sie das HDMI-Gerät angeschlossen haben, schalten Sie das LCD-TV ein.

▶ Schalten Sie das externe HDMI-Wiedergabegerät ein.

7.10.2. Externes Gerät mit DVI-Ausgang anschließen

Sollte das externe Gerät einen DVI-Ausgang haben, können Sie es ebenfalls an den HDMI-Eingang anschließen (HDMI ist abwärtskompatibel zu DVI - „Digital Visual Interface“). Sie benötigen dazu einen Adapter HDMI-DVI.

Da der DVI-Ausgang keinen Ton überträgt, schließen Sie zur Übertragung des Tons zusätzlich ein Audio-Kabel an. Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgängen des externen Geräts.

7.11. PC anschließen

Der LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an Ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf den LCD-TV übertragen.

So schließen Sie den LCD-TV am PC an:

▶ Schalten Sie beide Geräte aus.

Schließen Sie ein VGA-Kabel (Monitorkabel; nicht mitgeliefert) an den VGA-Eingang des LCD-TVs und an den Grafik-karten-Ausgang des PCs oder Notebooks an.
Ziehen Sie die Schrauben des Monitorkabels mit den Fingern fest, so dass die Stecker richtig in den Buchsen sitzen.
▶ Falls Sie auch den Ton übertragen möchten, verbinden Sie ein Audio-Kabel mit Hilfe des AV-Adapters mit der SIDE AV-Buchse.

▶ Schalten Sie zuerst den LCD-TV ein.
▶ Schalten Sie erst danach den PC/das Notebook ein.
Wählen Sie mit SOURCE den PC-Modus.

Das PC-Bild erscheint auf dem LCD-TV. Mit der Taste SOURCE kommen Sie in den TV-Modus zurück.

Wenn Sie den LCD-TV als zweiten Monitor an Ihrem PC einsetzen, kann es unter Umständen notwendig sein, dass Sie in den Anzeigeeinstellungen Ihres Betriebssystems Einstellungen ändern müssen. Lesen Sie dazu in der Bedienungsanleitung des PCs/Notebooks nach, was beim Betrieb von mehreren Monitoren zu beachten ist.

7.12. Netzwerkanschließen

Über einen Router / Switch / Hub anschließen

Schließen Sie über ein geeignetes Kabel Ihren PC an einen der LAN-Anschlüsse des Router / Switch / Hub (z.B. LAN) an.

HINWEIS!

Um die DLNA Funktion nutzen zu können, muss sich die andere Hardware im selben Netzwerk befinden.

Verwenden Sie einen weiteren LAN-Ausgang des Router / Switch / Hub (z. B. LAN2) für den Anschluss Ihres TV-Geräts. Schließen Sie dazu den LAN-Port an der Rückseite des TV-Geräts an den LAN-Anschluss des Router / Switch / Hub an.

Über eine Netzwerkdoose anschließen

Je nach Netzwerk-Konfiguration können Sie Ihr TV-Gerät an Ihr LAN-Netzwerk anschließen. Verwenden Sie in diesem Fall ein Ethernet-Kabel, um Ihr TV-Gerät direkt an die Netzwerksteckdose an der Wand anzuschließen.

Über einen WLAN Stick

Sollten Sie die Möglichkeit haben, sich mit einem WLAN Router zu verbinden, benutzen Sie einen WLAN Stick und schließen Sie diesen an den USB-Anschluss des Fernsehers an. Lesen Sie zur Einrichtung des WLAN Netzwerkes auch den Abschnitt „NETZWERK-EINSTELLUNGEN“ auf Seite 34.

HINWEIS!

Schließen Sie Ihren WLAN Stick mit Hilfe des mitgelieferten USB-Verlängerungskabels am Gerät an, um einen optimalen Empfang zu gewährleisten.

8. Über das OSD- Menü

8.1. Im Menü navigieren

Drücken Sie die Menü-Taste MENU, um das OSD zu aktivieren.
▶ Mit den Richtungstasten ▲ ▼ wählen Sie die Optionen aus dem Hauptmenü.
Drücken Sie die Taste OK, um die gewählte Option des Hauptmenüs aufzurufen.
▶ Mit den Richtungstasten ▲ ▼ wählen Sie die Optionen aus einem Menü.
Mit der Taste RETURN kommen Sie jeweils einen Menüschritt und ins Hauptmenü zurück.
▶ Mit den Richtungstasten ◀ ▶ ▲ ▼ stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahl.
Mit der Taste EXIT oder MENU schließen Sie das Menü.

Bitte beachten Sie, dass sich je nach Voreinstellung das Menü automatisch schließt, wenn keine Taste gedrückt wird.

HINWEIS!

Im OSD-Menü werden zusätzlich an der Unterseite die zur Verfügung stehenden Optionen angezeigt.

Folgende Hauptmenüs können Sie wählen

• Menü BILD
• Menü TON
• Menü EINSTELLUNGEN
• Menü INSTALLATION
• Menü PROGRAMMLISTE
• Menü MEDIENBROWSER

HINWEIS!

Aufgrund möglicher technischer Änderungen können die hier beschriebenen Menüs von denen auf Ihrem Bildschirm abweichen.

HINWEIS!

Je nachdem, welche Quelle Sie gewählt haben, sind nicht alle Menüs verfügbar. Wenn als Quelle VGA/PC gewählt ist, erscheinen bei der Bildeinstellung andere Optionen.

HINWEIS!

Wenn Sie die Taste MENU und anschließend die Taste INFO drücken, öffnet sich die deutsche elektronische Bedienungsanleitung.

8.2. Menüsystem im Detail

8.2.1. Menü Bild

Bildeinstellungen Modus - Kontrast - Helligkeit - Schärfe - Farbe Energiesparmodus Hintergrundbeleuchtung Rauschunterdrückung Erweiterte Einstellungen Zurücksetzern Natuürlich 60 32 15 36 Eco Auto Mittel OK OK

Menüpunkt Einstellungen
MODUS	Bildmodus wählen:NATÜRLICH, KINO, SPIELE, SPORT, DYNAMISCH. Diese Funktion entspricht der Taste PRESET.
KONTRAST	Kontrast verringern bzw. erhöhen (Skala 0 - 63).
HELLIGKEIT	Helligkeit verringern bzw. erhöhen (Skala 0 - 63).
SCHÄRFE	Schärfe verringern bzw. erhöhen (Skala 0 - 31).
FARBE	Farbstärke verringern bzw. erhöhen (Skala 0 - 63).
ENERGIESPAR-MODUS	Wenn Sie den Energiesparmodus auf ECO setzen, schaltet das TV-Gerät in den Energie-sparmodus und der Helligkeitswert des TV-Geräts wird auf den Optimalwert eingestellt.Bei aktiviertem Energiesparmodus steht die Einstellung HINTERGRUNDBELEUCH-TUNG nicht zur Verfügung.HINWEIS! Im Bildmodus DYNAMISCH kann der Energiesparmodus nicht aktiviert wer-den.
HINTERGRUND-BELEUCHTUNG	Hier können Sie mittels der Richtungstasten ◀ ▶ die Hintergrundbeleuchtung in den Stu-fen NIEDRIG, MITTEL, HOCH und AUTO wählen.
RAUSCHUNTER-DRÜCKUNG	Mit dieser Funktion können Sie das Bildrauschen verringern und die Bildqualität bei schwachem Analogsignal verbessern. Wählen Sie zwischen AUS, NIEDRIG, MITTEL und HOCH.

Menüpunkt Einstellungen
ERWEITERTE EINSTELLUNGEN	Erweiterte Einstellung
	DYNAMISCHER KONTRAST	Dynamischen Kontrast einstellen: NIEDRIG, MITTEL, HOCH, AUS.
	FARBTEMPERA-TUR	Farbton wählen: NORMAL, WARM, KALT.
	BILDFORMAT	Stellen Sie hier das Bildformat ein. Diese Funktion entspricht der Taste SIZE.
	FILM-MODUS	Um die mit der Videokamera aufgenommene Filme ruckelfrei ab-zuspielen, schalten Sie den Film-Modus auf Auto-Position.
	HAUTTON	Hautton einstellen
	FARBDECKUNG	Farbverschiebung einstellen
	RGB-VERSTÄRKUNG	Farbverstärkung individuell einstellen
	HDMI TRUE BLACK	HDMI TRUE BLACK (Optional): Sobald das Bildsignal über einen HDMI-Eingang kommt, ist diese Funktion im Bild-Einstel-lungs-Menü verfügbar. Sie können diese Funktion verwenden, um das Schwarz der Bilder zu verstärken. Sie können diese Funktion auf "EIN" einstellen, um den HDMI-True-Black-Modus zu aktivieren.
ZURÜCKSETZEN	Setzen Sie mit OK alle Bildeinstellungen auf die Werkseinstellungen zurück.

8.2.2. Menü Bild im VGA/PC Modus

Bildeinstellungen Kontrast 54 Helligkeit 32 Farbe 32 Energiespanmodus Deaktiviert Hintergrundbeleuchtung Auto Erweiterte Einstellungen OK PC Lage OK Zurücksetzen OK

Menüpunkt Einstellungen
KONTRAST	Kontrast verringern bzw. erhöhen (Skala 0 - 63)
HELLIGKEIT	Helligkeit verringern bzw. erhöhen (Skala 0 - 63)
FARBE	Farbstärke verringern bzw. erhöhen (Skala 0 - 63)
ENERGIESPAR-MODUS	Ist in diesem Modus deaktiviert
HINTERGRUND-BELEUCHTUNG	Hier können Sie mittels der Richtungstasten ◀ ▶ die Hintergrundbeleuchtung in den Stufen NIEDRIG, MITTEL, HOCH und AUTO wählen.
ERWEITERTE EINSTELLUNGEN	Erweiterte Einstellung
	DYNAMISCHER KONTRAST	Dynamischen Kontrast einstellen: NIEDRIG, MITTEL, HOCH, AUS.
	FARBTEMPERA-TUR	Farbton wählen: NORMAL, WARM, KALT
	BILDFORMAT	Stellen Sie hier das Bildformat ein. Diese Funktion entspricht der Taste SIZE
	FILM-MODUS	Funktion zur optimierten Bildwiedergabe bei Filmen
	HAUTTON	Hautton einstellen
	RGB-VERSTÄRKUNG	Farbverstärkung individuell einstellen

DE

Menüpunkt Einstellungen
PC LAGE AUTO-POSITION	Wenn das Bild verschoben sein sollte, können Sie den Eintrag AUTO-POSITION anwählen und OK drücken, um es wieder in die Mitte zu rücken. Diese Funktion sollte mit einem Vollbild vorgenommen werden, damit die Einstellungen stimmen.
	BILDLAGE HORIZONTAL	Hier können Sie die horizontale Lage des Bildes mit ◀ ► verändern.
	BILDLAGE VERTIKAL	Hier können Sie die vertikale Lage des Bildes mit ◀ ► verändern.
	BILDFREQUENZ	Mit dieser Einstellung wird das Bildsignal mit dem Pixeltakt des Bildschirms synchronisiert. Dieses korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen (wie Tabellen oder Text in kleiner Schrift) auftreten können. Stellen Sie die Bildfrequenz mit ◀ ► ein.
	PHASE	Wenn das Bild des PCs nicht klar erscheint, können Sie das Bildsignal hier mit ◀ ► mit den Pixeln des LCD-TVs in Deckung bringen. Dadurch ergibt sich ein sauberes Bild mit gleichmäßig scharfer Darstellung.
ZURÜCKSETZEN	Setzen Sie mit ► oder OK alle Bildeinstellungen auf die Werkseinstellungen zurück.

8.2.3. Menü Ton

Toneinstellungen Lautstärke Equalizer Balance Kopfhörerlautstärke Klang-Modus Lautstärkeangpassung Kopfhörerausgang/ Line-Out Dynamischer Bass Raumiklang / Surround Sound Digital-Ausgang Benutzer 0 20 Stereo Aus Kopfhörerausgang Aus Aus PCM Navigoren Zurück Wertändern Verlusten

Menüpunkt Einstellungen
LAUTSTÄRKE	Grundeinstellung der Lautstärke beim Einschalten (Skala 0 - 63). Wählen Sie eine moderate Grundlautstärke.
EQUALIZER	Im Equalizer-Menü kann die Voreinstellung aufMUSIK, FILM, SPRACHE, NORMAL, KLASSIKundBENUTZEREingestellt werden. Die Einstellungen des Menüs Equalizer können nur dann geändert werden, wennBENUTZERals der Equalizermodus eingestellt ist.
BALANCE	Stellen Sie die Balance zwischen dem linken und rechten Lautsprecher (Skala -31 und + 31) ein.
KOPFHÖRER-LAUTSTÄRKE	Stellen Sie hier die Lautstärke des Kopfhörers ein. Diese lässt sich nur regeln, wenn Sie unter der OptionKOPFHÖRERAUSGANG/LINE-OUTdie EinstellungKOPFHÖRERAUSGANGgewählt haben.
	WARNUNG!Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen.
KLANG-MODUS	GrundeinstellungSTEREO.Falls die aktuelle Sendung den DUAL-Modus unterstützt (z. B. bei zweisprachigen Sendungen), können Sie hier außerdem zwischenDUAL-IundDUAL-IIwählen (Originalsprache und Synchronisation).
LAUTSTÄRKE-ANPASSUNG	Diese Funktion gleicht die unterschiedlichen Lautstärken der verschiedenen Sendungen aus. Stellen Sie aufAUS, so hören Sie die Originallautstärken. Stellen Sie aufEIN, so hören Sie eine gleichmäßige Lautstärke.
KOPFHÖRERAUSGANG/LINE-OUT	Wählen Sie das Audiosignal für den Kopfhörer. Die EinstellungKOPFHÖRERAUSGANG ermöglicht die Lautstärkeregelung des Signals. Bei der EinstellungLINE-OUThat das Signal eine vordefinierten Lautstärke, die sich nicht ändern lässt. Ist diese Einstellung gewählt, kann ein externer Verstärker an das Gerät angeschlossen werden
DYNAMISCHERBASS	Stellen Sie die Bassverstärkung aufEINoderAUS.
RAUMKLANG/SURROUND SOUND	Aktivieren/deaktivieren Sie den Surround-Effekt.
DIGITAL-AUSGANG	Stellen Sie hier den Audiotyp für den Digitalausgang ein.

8.2.4. Menü Einstellungen

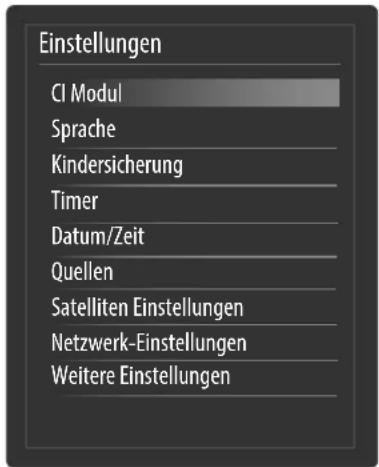

Einstellungen CI Modul Sprache Kindersicherung Timer Datum/Zeit Quellen Satelliten Einstellungen Netzwerk-Einstellungen Weitere Einstellungen

Menüpunkt Einstellungen

CI MODUL

Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CA-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen finden Sie in der mit dem Modul gelieferten Dokumentation.Installieren Sie die CI-Komponenten auf folgende Weise in Ihrem Fernsehgerät:▸ Schalten Sie das Fernsehgerät aus und ziehen Sie den Netzstecker.▸ Setzen Sie zunächst das CI-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließend stecken Sie die Karte ein.HINWEIS! Beachten Sie, dass Sie das CI Modul nur einsetzen oder herausnehmen dürfen, wenn das Gerät vom Stromnetz getrennt ist.ACHTUNG! Das CI-Modul muss richtig herum eingesetzt werden; falsch herum lässt es sich nicht einschieben. CI-Modul oder Fernsehgerät können beschädigt werden, falls Sie versuchen, das CI-Modul mit Gewalt einzuschieben.▸ Verbinden Sie das Fernsehgerät mit der Stromversorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte erkannt wird.Bei manchen CI-Modulen sind zusätzlich einige Einrichtungsschritte erforderlich, die Sie im Menü CI MODUL ausführen können.Wenn kein Modul eingesteckt ist, wird „KEIN CI-MODUL ERKANNT“ auf dem Bildschirm angezeigt.

Menüpunkt Einstellungen

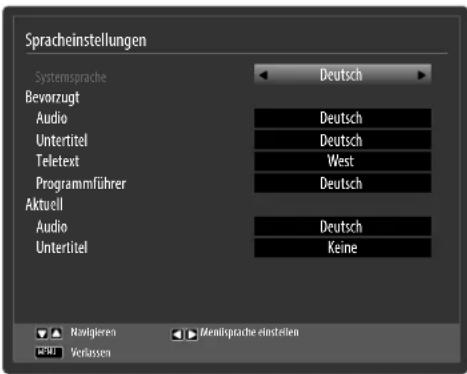

SPRACHE	In dem Menü SPRACHEINSTELLUN-GEN werden alle Spracheinstellungen einge-stellt und angezeigt.
	SYSTEM-SPRACHE	Hier wählen Sie die Sprache des OSD-Menüs, d. h. für die Einblendungen auf dem Bildschirm.Die Sprache stellt sich direkt um. Stellen Sie keine Sprache ein, die Sie nicht ver-stehen.
	BEVOR-ZUGT	Sofern verfügbar, werden diese Einstellungen verwendet. Andersfalls werden die aktuellen Einstellungen verwendet.
		AUDIO Wird die Sendung, z. B. ein Film, in mehreren Sprachen aus-gestrahlt, können Sie hier die gesprochene Sprache wählen (z. B. die Originalsprache).
		UNTERTI-TEL Enthält die Sendung Untertitel für Hörgeschädigte, kann hier die bevorzugte Sprache eingestellt werden.
		TELETEXT Die Voreinstellung ist WEST. Falls Sie sich in einem ande-ren Sprachraum befinden, können Sie die Spracheinstellung ändern: WEST, OST, KYRILLISCH, TÜRKISCH/GRIECHISCH oder ARABISCH.
		PRO-GRAMM-FÜHRER Wenn für das TV-Programm (Guide) mehrere Sprachen zur Verfügung stehen, können Sie mit dieser Option Ihre bevor-zugte Sprache wählen.
	AKTUELL AUDIO	Hier können Sie die Audiosprache der aktuellen Sendung umstellen, sofern eine weitere Audiosprache unterstützt wird.
		UNTERTI-TEL Hier können Sie Untertitel für die aktuelle Sendung auswäh-len, sofern sie angeboten werden.
KINDERSI-CHERUNG	Wenn Sie diesen Punkt mit OK bestätigen, öffnet sich ein Dialogfenster. Es wird das Passwort (bzw. der Sperrschlüssel) abgefragt. Bei Auslieferung des Gerätes ist dieses Passwort auf „0000“ eingestellt. Bei korrekter Eingabe öffnet sich das Dialogfenster der Schutzeinstellungen.
	MENÜSPERRE	Die Einstellung MENÜSPERRE aktiviert oder deaktiviert den Menüzugriff. Sie können den Zugriff auf das Installationsmenü oder auf das gesamte Menüsystem deaktivieren.
	JUGENDSCHUTZ-SPERRE	Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugriff auf die Sendung gesperrt.
	KINDERSICHE-RUNG	Wird die Kindersicherung aktiviert, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes mit Ausnahme der Standby/Ein-Taste außer Funktion gesetzt. Ist die Kindersicherung aktiviert, können Sie das TV-Gerät mit der Taste Standby/Ein in den Standby-Modus schalten. Um das TV-Gerät wieder einzuschalten, benötigen Sie die Fernbedienung. Wenn eine Taste gedrückt wird, erscheint die Meldung "KINDERSICHERUNG EIN" auf dem Bildschirm, während das Menü ausgeblendet bleibt.
	PIN EINSTELLEN	Legt eine neue PIN-Zahl fest. Geben Sie über die Zifferntasten eine neue PIN-Zahl ein. Sie müssen den neuen Pin-Code zur Bestätigung nochmals eingeben.WICHTIG! Notieren Sie sich die neue PIN. Ansonsten muss das Gerät auf die Werkseinstellungen zurückgesetzt werden und alle Einstellungen und Programmlisten gehen verloren.
TIMER	Über den AUSSCHALT-TIMER können Sie das Gerät so programmieren, dass es sich selbstständig ausschaltet. Sie können die Zeit in 30-Minuten-Schritten einstellen (maximal 2 Stunden). Sofort nach der Einstellung beginnt die Sleep-Timer-Zeit. Wählen Sie AUS, um die Funktion zu beenden.

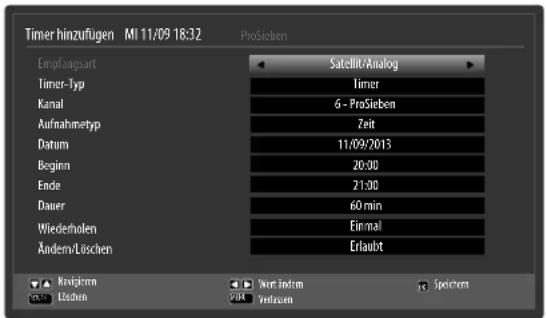

	Im Timermenü können Sie Anfang und Ende einer Sendung, die Sie nicht verpassen möchten, programmieren. Gehen Sie dazu wie folgt vor: Drücken Sie die gelbe Taste, um eine Sendung in den Timer aufzunehmen, oder bei einer vorhandenen Sendung die grüne Taste, um die Einstellungen zu bearbeiten.
	Die Timer-Funktion kann genutzt werden, um zu einem bestimmten Zeitpunkt auf einen anderen Sender umzuschalten (bei eingeschaltetem Gerät). Befindet sich das Gerät im Standby-Modus, so wird zum eingestellten Zeitpunkt das gewünschte Signal am SCART-Anschluss ausgegeben. Das Gerät schaltet sich dabei nicht ein. Auf diese Weise kann im Standby-Modus eine Sendung beispielsweise mit einem Videorekorder aufgenommen werden. In diesem Falle blinkt die LED an der Vorderseite des Geräts
	EMPFANGSART	Empfangsart einstellen (DVB-T, DVB-C, DVB-S oder Analog).
	TIMER-TYP	Dieser ist festgelegt und lässt sich nicht ändern.
	KANAL	Wählen Sie das Programm.
	AUFNAHMETYP	Dieser ist festgelegt und lässt sich nicht ändern.
	DATUM	Geben Sie das Datum ein. Mit den Zifferntasten ändern Sie jeweils die Ziffer in den eckigen Klammern.
	BEGINN	Geben Sie die Startzeit ein.
	ENDE	Geben Sie die Endzeit ein.
	DAUER	Die Dauer wird automatisch ermittelt.
	WIEDERHOLEN	Wählen Sie, in welchen Abständen der Timer wiederholt werden soll.
	ÄNDERN/ LÖSCHEN	Wenn NICHT ERLAUBT gewählt ist, erscheint ein Schlosssymbol. In diesem Fall können Sie den Eintrag nur mit der PIN öffnen.
DATUM/ZEIT	Hier können Sie die Zeiteinstellungen ändern.
	DATUM / ZEIT: Anzeige des eingestellten Datums und der eingestellten Zeit. Diese Einträge können nicht geändert werden.
	ZEITEINSTELLUNGEN: Wenn Sie den Eintrag von AUTO auf MANUELL ändern, können Sie im folgenden Eintrag die gewählte Zeitzone jeweils um volle Stunden vor oder zurück stellen.
	ZEITZONE: Nur aktiv, wenn der vorherige Punkt auf „MANUELL“ steht.Wählen Sie mit ▶ ▶ den Wert. Die aktuelle Zeit wird entsprechend geändert.
QUELLEN	In diesem Menü können Sie Quellen deaktivieren, aktivieren und anwählen. Deaktivieren Sie eine Quelle, indem Sie sie anwählen und ▶ ▶ drücken. Deaktivierte Quellen erscheinen nicht in der Auswahlliste, die mit der Taste SOURCE geöffnet wird.Wenn Sie eine Quelle umbenennen wollen, drücken Sie die rote Taste (ZOOM). Anschließend können Sie mit Hilfe der Richtungstasten ▶ ▶ ▶ ▼ den Namen ändern.
SATELLITEN EINSTELLUN-GEN	SATELLITEN-LISTE	Satellitenliste anzeigen.Mit der gelben Taste fügen Sie einen neuen Satelliten hinzu.Mit der blauen Taste löschen Sie einen Satelliten aus der Liste.Drücken Sie die Taste OK, um den angewählten Satelliten zu bearbeiten.
	ANTENNEN-INSTALLATION	In diesem Bereich können Sie die Antennen-Einstellungen verändern und Satelliten auf neue Kanäle hin durchsuchen.
	SAT- SENDER-LISTE	Über diesen Menüpunkt können Sie die vorhandene Satellitenliste exportieren oder importieren. Schließen Sie einen Wechseldatenträger (USB-Stick) an, um darauf die Sat-Senderliste zu speichern.
NETZWERK-EINSTELLUN-GEN	Wählen Sie hier den Netzwerk-Typ WLAN oder NETZWERKKABEL.Bei Verwendung einer kabellosen Verbindung wählen Sie als Netzwerk-Typ die Option WLAN mit den Richtungstasten ▶ ▶ der Fernbedienung. Wählen Sie anschließend den Menüpunkt NETZWERK mit den Richtungstasten ▼ ▶ der Fernbedienung. Wenn Sie alle gewünschten Einstellungen vorgenommen haben, drücken Sie die Taste OK. Der Fernseher sucht nach verfügbaren drahtlosen Netzwerken. Wählen Sie das gewünschte Netzwerk aus. Ist dieses gesichert, müssen Sie einen Freigabeschlüssel eingeben. Lesen Sie dazu auch die Unterlagen zu Ihrem WLAN Router.Haben Sie die Einstellung NETZWERKKABEL gewählt, so wird automatisch eine dynamische Verbindung erstellt, sobald Sie den LCD-TV mit dem Internet verbunden haben.Sie können auch eine statische IP-Adresse eingeben. Drücken Sie hierfür die grüne Taste, um in das Untermenü ERWEITERTE EINSTELLUNGEN zu gelangen. Geben Sie hier mit den Zifferntasten die gewünschte IP-Adresse ein, um Ihren Fernseher mit dem Internet zu verbinden. Mit der roten Taste können Sie hier von DYNAMISCH auf STATISCH wechseln.

Menüpunkt Einstellungen

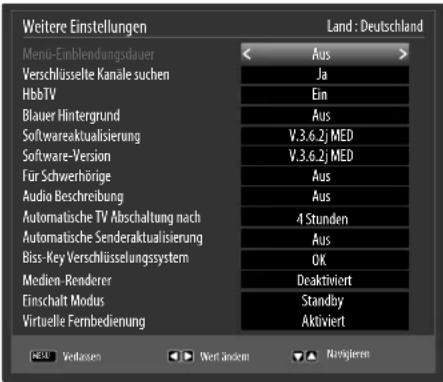

WEITERE EINSTELLUN-GEN
	MENÜ-EIN-BLENDUNGS-DAUERHier können Sie die Zeit einstellen, nach der das OSD-Menü sich automa-tisch schließt.
	VERSCHLÜS-SELTE KANÄLE SUCHENWenn Sie verschlüsselte Sender suchen wollen, stellen SieJAein. Wenn Sie nur freie Sender suchen wollen („Free-to-Air“), stellen SieNEINEin.
	HBBTVWählen Sie die EinstellungEIN, um die Möglichkeit zu haben, HbbTV-In-halte übers Internet aufzurufen.Dieser Service muss in Ihrer Region verfügbar sein
	BLAUER HINTER-GRUNDWenn der LCD-TV kein Signal empfängt, erscheint statt des „Schnee-“ oder des schwarzen Bildes ein blauer Hintergrund.
	SOFTWARE-AKTUALISIE-RUNGHier können Sie nach der neuesten Software für den Fernseher suchen und diese aktualisieren.Das Update dauert ca. 30 Minuten. Unterbrechen Sie den Vorgang nicht. Der Suchfortschritt wird angezeigt.
	SOFTWARE-VERSIONVersionsanzeige.
	FÜR SCHWER-HÖRIGEWenn der Sender spezielle Audiosignale für Hörgeschädigte überträgt, können Sie die Einstellung aufEINSTellen, um diese Signale zu empfan-gen.
	AUDIO BESCHREI-BUNGWenn der Sender spezielle Audiosignale für Sehbehinderte überträgt, können Sie die Einstellung aufEINSTellen, um diese Signale zu empfan-gen.
	AUTOMATISCHE TV AB-SCHALTUNG NACHHier können Sie das Zeitintervall für die Autoabschaltung einstellen. Ist das Intervall erreicht, schaltet sich das TV-Gerät ab.
	AUTOMATISCHE SEN-DERAKTUALI-SIERUNGIst die Funktion aufEINEingestellt, werden verfügbare Sender gesucht, wenn das TV-Gerät sich im Standby-Modus befindet. Wenn das Gerät neue oder noch nicht vorhandene Sender findet, wird ein Menü einge-blendet, in dem Sie die Änderungen annehmen oder verwerfen können
	BISS-KEY VERSCHLÜS-SELUNGSSYS-TEMManuelle Freischaltung von Programmen. Einstellung nur für Satellitenprogramme verfügbar.
	MEDIEN-RENDERERMedien-Renderer ein- bzw. ausschalten. Diese Funktion erlaubt den Datenaustausch mit anderen Multimedia-Geräten wie PCs, Smartphones, Kameras etc.

Menüpunkt Einstellungen
	EINSCHALT MODUS	Wählen Sie den Einschaltmodus STANDBY oder LETZTER BETRIEBSZUSTAND. Bei Betätigen des Netzschalters schaltet das Gerät dann in den Standby-Modus oder ruft die zuletzt gewählte Einstellung auf.
	VIRTUELLE FERNBEDIE-NUNG	Aktivieren/Deaktivieren der virtuellen Fernbedienung. Diese ermöglicht die Bedienung des Fernsehers über andere Geräte.
	CEC (Consumer Electronics Control)	Aktivieren Sie diese Funktion, um die Kommunikation aller über HDMI angeschlossenen Geräte zu ermöglichen. So können Sie beispielsweise alle Geräte eines HDMI Netzwerks mit nur einer Fernbedienung steuern. Aktivieren Sie diese Funktion, wenn Sie unter der folgenden Option LAUTSPRECHER zusätzlich Einstellungen vornehmen wollen.
	LAUTSPRECHER	Für die Lautsprecher ist hier standardmäßig die Einstellung TV gewählt, so dass nur die internen Lautsprecher für die Tonübertragung verwendet werden. Diese Einstellung lässt sich nur ändern, wenn Sie zuvor die CEC-Funktion aktiviert haben. In diesem Falle haben Sie die Möglichkeit, die Einstellung VERSTÄRKER zu wählen und über den HDMI1-An-schluss einen externen Verstärker in ein CEC-Netzwerk einzubinden. Die internen Lautsprecher werden in diesem Fall nicht stummgeschaltet. HINWEIS! Aufgrund der Vielzahl verschiedener Geräte kann eine ein-wandfreie Funktion nicht garantiert werden.
	DYNAMI-SCHES KANAL-UPDATE	Wenn Sie die Einstellung AKTIVIERT wählen, werden Aktualisierungen der Kanalliste automatisch vorgenommen.

8.2.5. Menü Installation

Installation Automatischer Sendersuchlauf Manueller Sendersuchlauf Netzwerksuchlauf Analoge Feinabstimmung Erste Installation

Menüpunkt Einstellung
AUTOMATISCHER SENDERSUCHLAUF	Die Funktion Automatische Sendersuche hilft Ihnen, die Sender des TV-Geräts neu zu suchen und neue Sender zu speichern.Es stehen Ihnen unterschiedliche Suchoptionen zur Verfügung.Wenn Sie die Suchoption ausgewählt haben, drücken Sie OK. Bestätigen Sie die Abfrage mit JA und drücken Sie OK, um die Sendersuche zu starten.Mit MENU können Sie die Suche vorzeitig abbrechen. In diesem Fall werden die gefundenen Kanäle nicht gespeichert.
MANUELLER SENDERSUCHLAUF	Diese Funktion wird zur direkten Eingabe von Sendern oder Satellitentranspondern verwendet.
NETZWERKSUCH-LAUF	Auswahl zwischen digitalen Kabel- oder DVB-T-Sendergruppen. Hierbei werden verwandte Programme des aktuell angewählten Kanals gesucht. Die gesendeten Informationen hierzu sind abhängig vom gewählten Kanal und führen zu unterschiedlichen ErgebnissenHINWEIS! Die bestehende Kanalliste wird bei Starten der Netzwerksuche ersetzt.
ANALOGE FEINABSTIMMUNG	Hier können Sie die Feinabstimmung analoger Kanäle durchführen.
ERSTE INSTALLATION	Diese Funktion entspricht den ersten Installationsschritten wie nach dem ersten Ein-schalten.HINWEIS! Durch eine erneute Erstinstallation werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt, auch die PIN.

8.2.6. Menü Programmliste

Programmliste Kanalliste bearbeiten Favoriten Aktive Kanalliste

Die Programmliste ist der Ort, an dem Sie Ihre Kanäle verwalten. In diesem Menü stehen Ihnen folgende Optionen zur Verfügung:

• Kanalliste bearbeiten
• Favoriten
• Aktive Kanalliste

Kanallistebearbeiten

Kanalliste bearbeiten 1. Das Erste HD 2. ZDF HD 3. RTL Televisi 4. SAT.1 5. kabel eins 6. ProSieben 7. RTL2 8. VOX 9. SUPER RTL 10. SPORT1 DTV DTV DTV DTV DTV DTV DTV DTV DTSchen Umbenennen SperrenBewegenOK Funktion Navigieren Filter Ansehen MENU Verlassen RETURN SpringenZurück Seite AUF/AB

Gesamte Programmli ste durchblättern

Mit den Richtungstasten ▲▼ wählen Sie das vorherige oder nächste Programm.
Um eine Seite nach oben oder unten zu blättern, können Sie die Taste P+ oder die Taste P- benutzen.
Wenn Sie ein bestimmtes Programm schauen möchten, markieren Sie dieses mit den Richtungstasten ▲▼ und drücken anschließend die Taste OK.

Programme in der Programmliste bewegen

▶ Mit den Richtungstasten ▲ ▼ wählen Sie das zu bewegende Programm.
Wählen Sie mit den Richtungstasten ◀ die Funktion BEWEGEN.
Die Funktion VERSCHIEBEN wird in der unteren Menüleiste neben dem Eintrag OK angezeigt.
Drücken Sie OK, es öffnet sich ein Dialogfenster.
▶ Geben Sie die gewünschte Programmnummer ein und drücken Sie OK. Wenn der Programmplatz bereits belegt ist, werden Sie gefragt, ob Sie das Programm trotzdem verschieben möchten.
Wählen Sie JA und bestätigen Sie mit OK. Das Programm wird eingefügt und die anderen Programme verschoben.
Wählen Sie NEIN und bestätigen Sie mit OK. Die Programme behalten ihren Platz.

Programme aus der Programmliste löschen

▶ Mit den Richtungstasten ▲ ▼ wählen Sie das zu löscheende Programm.
Wählen Sie mit den Richtungstasten ◀ die Funktion LÖSCHEN im Programmliste-Menü. Die Funktion LÖSCHEN wird in der unteren Menüleiste neben dem Eintrag OK angezeigt.
Drücken Sie OK, um das markierte Programm aus der Programmliste zu löschen. Anschließend erscheint die nachstehende Meldung auf dem Bildschirm:

„DER AUSGEWÄHLTE SENDER/KANAL WIRD GELÖSCHT (AUCH IN DER FAVORITENLISTE!). SIND SIE SICHER?“.

Wählen Sie JA und bestätigen Sie mit OK. Das Programm wird gelöscht und die Programmliste wird aktualisiert.
Wählen Sie NEIN und bestätigen Sie mit OK. Der Löschvorgang wird abgebrochen.

Programme umbenennen

Mit den Richtungstasten ▲▼ wählen Sie das Programm, das Sie umbenennen möchten.
Wählen Sie mit den Richtungstasten ◀ die Funktion UMBENENNEN im Programmliste-Menü. Die Funktion NAMEN BEARBEITEN wird in der unteren Menüleiste neben dem Eintrag OK angezeigt.
Drücken Sie OK, um das markierte Programm umzubenennen.
▶ Nun können Sie mit den Richtungstasten ◀ zum vorherigen oder nächsten Zeichen springen
Mit den Richtungstasten ▲ ▼ können Sie nun durch den Zeichensatz springen (scrollen).
Mit der Taste OK bestätigen Sie die Änderung und aktualisieren die Programmliste.
Zum Abbrechen der Bearbeitung drücken Sie die Taste MENU, mit der Taste OK speichern Sie den neuen Namen ab.

Programme sperren

Durch die Sperre können Sie den Zugriff auf bestimmte Programme durch ein Kennwort schützen. Um ein Programm zu sperren, müssen Sie das Passwort kennen (Passwort bei Auslieferung: 0000, im Menü EINSTELLUNGEN > KINDERSICHERUNG kann es geändert werden).

Markieren Sie das zu sperrende Programm mit den Richtungstasten ▲▼.
Wählen Sie dann die OptioSPERREN mit den Richtungstasten ◀ ▶.
Drücken Sie nun OK; ein Kennwort-Fenster wird angezeigt. Es erscheint die Meldung: PIN EINGEBEN.
▶ Geben Sie die PIN ein. Hinter dem gesperrten Programm erscheint ein Schlosssymbol in der Programmliste.

HINWEIS!

Damit die Sperre beim Aufrufen des Programms aktiv wird, muss das Gerät erst einmal ausgeschaltet werden.

▶ Sie können jetzt weitere Programme sperren, indem Sie diese mit den Richtungstasten ▲▼ markieren und mit OK bestätigen. Hinter jedem gesperrten Programm erscheint das Schlosssymbol in der Programmliste.
Um das Programm wieder freizugeben, verfahren Sie analog wie beim Sperren. Nach Eingabe der PIN verschwindet das Schlosssymbol hinter dem markierten Programm und es ist wieder freigegeben.

Kanallisten-Filter setzen

Mit Hilfe eines Filters haben Sie die Möglichkeit gezielt nach speziellen Programmen zu suchen oder sortier en.

Drücken Sie die blaue Taste, um den Kanallisten-Filter zu öffnen. Es stehen Ihnen nun diverse Filterkriterien zur Verfügung.

Je nach ausgewähltem Filter wird in der Kanalliste die entsprechende Auswahl angezeigt.

Favoriten

Favoritenliste 1. Das Erste HD 2. ZDF HD 3. RTL Televisi 4. SAT.1 5. kabel eins 6. ProSieben 7. RTL2 8. VOX 9. SUPER RTL 10. SPORT1 OK Hinzufügen/Entfernen Markieren/Markierung aufheben MCU Verlassen ✓ Kanal auswählen Alles markieren/Markierung aufheben Filter

DE

Sie können verschiedene Programme als Favoriten festlegen; auf diese Weise können Sie beim Durchblättern der Kanäle lediglich Ihre Lieblingsprogramme anzeigen lassen.

Um einen Favoriten festzulegen, markieren Sie im Menü PROGRAMMLISTE den Eintrag FAVORITEN.
Drücken Sie nun die Taste OK; das Menü FAVORITENLISTE wird auf dem Bildschirm angezeigt.

So fügen Sie ein Programm zu einer Favoritenliste hinzu

Wählen Sie mit den Richtungstasten ▲ ▼ das Programm, welches Sie in die Favoritenliste aufnehmen möchten.
Drücken Sie die Taste OK, um das Programm in die Favoritenliste aufzunehmen. Hinter dem Programm erscheint das Favoritensymbol.
Wiederholen Sie den Vorgang bei Bedarf für weitere Programme.
Es besteht auch die Möglichkeit, die Programme mit der gelben Taste (einzeln) oder der grünen Taste (alle) zu markieren und durch Drücken der Taste OK in die Favoritenliste zu übernehmen.

Programm aus der Favoritenliste entfernen

Wählen Sie mit den Richtungstasten ▲ ▼ das Programm mit Favoritensymbol, welches Sie aus der Favoritenliste entfernen möchten.
Drücken Sie die Taste OK, um das Programm aus der Favoritenliste zu entfernen. Das Favoritensymbol verschwindet.
Wiederholen Sie den Vorgang bei Bedarf für weitere Programme.
Es besteht auch die Möglichkeit, die Programme mit der gelben Taste (einzeln) oder der grünen Taste (alle) zu markieren und durch Drücken der Taste OK aus der Favoritenliste zu entfernen.

Favoritenliste aufrufen, bedienen und verlassen

Mit der Taste FAV aktivieren Sie die Favoritenliste. In der Programminformation erscheint neben dem Sendernamen das Favoritensymbol.
Mit den Tasten P + oder P - rufen Sie die Programme in der Favoritenliste auf.
▶ Durch erneutes Drücken der Taste FAV deaktivieren Sie die Favoritenliste, es stehen wieder alle Programme der Programmliste zur Auswahl zur Verfügung.

Aktive Kanalliste

Sie können die Sendertypen auswählen, die in der Programmliste aufgelistet sind. Im Untermenü AKTIVE KANALLISTE stellen Sie die Sendertypen ein.

8.2.7. Menü Medienbrowser

Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Musikdateien, Bilder und Videos wiedergeben.

ACHTUNG!

Hinweise zur USB Nutzung

Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player) mit diesem LCD-TV nicht kompatibel.

Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätsprobleme entstehen können.

Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird.

Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie sollten insbesondere nicht mehrmals schnell hintereinander das USB-Gerät ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Gerät und besonders am LCD-TV selbst entstehen.

Schließen Sie den USB-Datenträger an und drücken Sie die Taste MEDIA an der Fernbedienung, es erscheint der Medienbrowserbildschirm. Zusätzlich kann man den Medienbrowser auch über die gleichnamige Funktion im Hauptmenü öffnen. Die nachstehenden Auswahlmöglichkeiten stehen Ihnen zur Verfügung:

• VIDEOS - zur Wiedergabe vom Videodateien

0..9:Springen

OK: Auswahl wiedergeben

ROTE TASTE: Nach Namen sortieren

LANG: Vorschau wiedergeben

○ (SWAP): Geräteauswahl (wenn mehrere USB- oder Netzlaufwerke zur Verfügung stehen)

▼ ▲: Navigieren

▶ : Wiedergeben

GRÜNE TASTE: Endlos/Zufall

GELBE TASTE: Ansicht ändern

BLAUE TASTE: Medientyp ändern

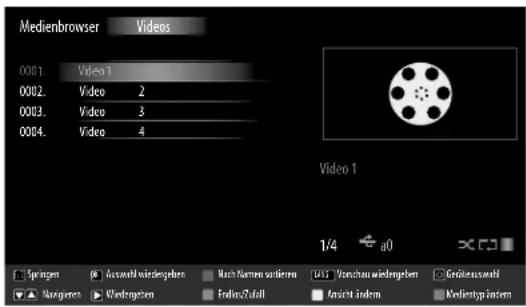

Medienbrowser Videos 0001. Video 1 0002. Video 2 0003. Video 3 0004. Video 4 Video 1 1/4 a0 Springen Auswalt wiedergehen March Namen außenen Ud1 Vorschau wiedergehen Größenaufwand Nangriven Wiedergehen Endin/Zufall Anicht indem Medientyp inalem

• FOTOS - zur Wiedergabe von Fotodateien

▼ ▲: Navigieren

0..9:Springen

OK: Vollbild ansehen

▶ : Diaschau

GRÜNE TASTE: Vorschaubild

ROTE TASTE: Nach Datum sortieren

GELBE TASTE: Ansicht ändern

BLAUE TASTE: Medientyp ändern

○ (SWAP): Geräteauswahl (wenn mehrere USB- oder Netzlaufwerke zur Verfügung stehen)

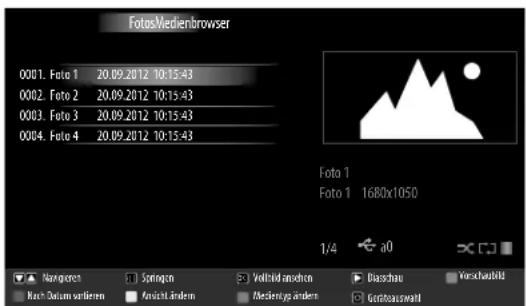

FotosMedienbrowser 0001. Foto 1 20.09.2012 10:15:43 0002. Foto 2 20.09.2012 10:15:43 0003. Foto 3 20.09.2012 10:15:43 0004. Foto 4 20.09.2012 10:15:43 Foto 1 Foto 1 1680x1050 1/4 a0 ■ Hangcero ■ Spring ■ Volhild ansohn ■ Daschau ■ Verschabild Koch Qatum verfürem ■ Anzicht ändern ■ Medienjgs ändern ■ Grotteauswalt

• MUSIK - zur Wiedergaben vom Musikdateien

▼ ▲: Navigieren

▶ : Wiedergeben

■ : Stop

○ (SWAP): Geräteauswahl (wenn mehrere USB- oder Netzlaufwerke zur Verfügung stehen)

◀ : Zurück/Vor

GELBE TASTE: Ansicht ändern

0..9:Springen

OK: Auswahl wiedergeben

II : Pause

ROTE TASTE: Sortieren

GRÜNE TASTE: Endlos/Zufall

BLAUE TASTE: Medientyp ändern

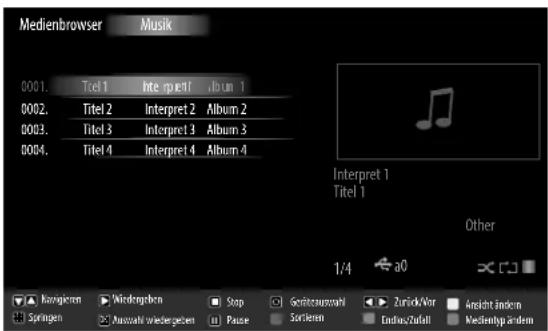

Medienbrowser Musik 0001. Titel 1 interpret1 album 1 0002. Titel 2 Interpret 2 Album 2 0003. Titel 3 Interpret 3 Album 3 0004. Titel 4 Interpret 4 Album 4 Interpret 1 Titel 1 Other 1/4 a0 kawjieren Windenkben Stop Sonnenzuszahl Zurück/Vor Andert indem Springen Auszahl wiedergeben Pause Sortieren Endaus/Zufall Wedienbp andersm

HINWEIS!

Wenn auf dem USB-Datenträger ein bestimmter Dateityp nicht vorhanden ist, wird ein entsprechender Hinweis angezeigt.

HINWEIS!

Die Option ○ (SWAP) wird nur eingeblendet, wenn mehrere USB Anschlüsse und/oder Netzwerke zur Verfügung stehen.

• ALLE ^3 - zur Wiedergabe aller Medientypen
• EINSTELLUNGEN - zur Einstellung des Medienbrowsers

Je nach ausgewählter Option stehen Ihnen unterschiedlichen Funktionen zur Verfügung. Diese werden im unteren Teil des Bildschirms dargestellt.

Um den Medienbrowser zu verlassen, drücken Sie die Taste MENU.

DLNA-Netzwerkdenstverwenden

Der DLNA-Netzwerkdienst erlaubt einen Datenaustausch zwischen Geräten, sofern diese ebenfalls die DLNA Funktion unterstützen.

▶ Verbinden Sie den LCD-TV an ein Netzwerk.
▶ Schalten Sie den LCD-TV ein und öffnen Sie über das Menü den MEDIENBROWSER.
Wählen Sie die Option EINSTELLUNGEN.
▶ Stellen Sie unter Wiedergabestil die Option VERZEICHNIS ein.
Drücken Sie die Taste RETURN, um in das Hauptmenü des Medienbrowsers zu gelangen.
Wählen Sie den gewünschten Medientyp aus und bestätigen Sie mit OK. Alle verfügbaren Netzwerke werden aufgelistet.
Wählen Sie den gewünschten Medienserver bzw. das gewünschte Netzwerk aus. Alle verfügbaren Dateien werden angezeigt.

HINWEIS!

Im unteren Bildrand werden die verfügbaren Befehle angezeigt.

DLNA-SoftwareDownload

Die benötigte DLNA-Software können Sie kostenfrei über den Link http://www.nero.com/mediahome-tv herunterladen. Installieren Sie die DLNA-Software auf Ihrem PC, Notebook oder ähnlichem Multimedia-Gerät, um über den LCD-TV einfach und kabellos auf alle Fotos, Audio- und Videodaten über das Netzwerk zugreifen zu können.

9. EPG - Programm-Guide

Mit der Taste EPG öffnen Sie das „elektronische TV-Programm“.

In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender.

Wählen Sie mit ▲▼ ein Programm und blättern Sie mit ◀▶ durch das Programm.

HINWEIS!

Die angezeigten Programminformationen werden von den Sendeanstalten erstellt. Falls keine Programmin-formation dargestellt wird, ist dies kein Fehler Ihres LCD-TVs.

Die folgende Tabelle zeigt die Optionen für den PROGRAMMFÜHRER

Taste Eintrag Funktion
▲▼◄►	NAVIGIEREN	Mit den Richtungstasten bewegen Sie sich innerhalb des Programm-führers.
ROTE TASTE VO	RIGER TAG	Das Programm des vorherigen Tages wird aufgerufen.Dies ist nur bis zum aktuellen Tag möglich. Das Programm der Vergangenheit wird nicht angezeigt.
GRÜNE TASTE F	OLGENDER TAG	Das Programm des nächsten Tages wird aufgerufen.
GELBE TASTE Z	OOM	Zeitfenster verkleinern.
BLAUE TASTE FILTER		Wenn Sie nach einer speziellen Sendung suchen, können Sie hierüber einen Filter setzten, der die Auswahl eingrenzt.
	SPARTE WÄHLEN	Sparte der angezeigten Sendungen einstellen.
INFO	SENDUNGS-DETAILS	Zeigt eine detaillierte Beschreibung der markierten Sendung (falls verfügbar).Drücken Sie INFO noch einmal, um die Beschreibung auszublenden.Ist die Beschreibung länger, blättern Sie innerhalb des Textes mit den Tasten +P-.
0...9	SPRINGEN	Wählen Sie ein anderes Programm mit den Zifferntasten.
OK	OPTIONEN	Wenn das markierte Programm läuft, steht Ihnen nur die Option KA-NAL WÄHLEN zu Verfügung. Drücken Sie die Taste OK, um auf das Programm umzuschalten.Wenn die markierte Sendung in der Zukunft liegt, steht Ihnen noch zusätzlich die Option TIMER FÜR SENDUNG EINSTELLEN zur Verfügung. Wählen Sie diese Option, um das Programm in den Timer aufzunehmen.
	SUCHE	Suche nach Sendungen. Stellen Sie hier den Tag sowie die Sparte ein.
○ (SWAP)	JETZT	Springt zur aktuellen Zeitleiste zurück.

10. Medienportal

Über die Internet-Taste gelangen Sie in das Medienportal. Hier haben Sie Zugriff auf News, soziale Netzwerke, Spiele, Shopping u. v. m. durch vorinstallierte Applikationen. Für diese Funktion ist ein Internetanschluss vorausgesetzt. Mit den Richtungstasten ◀ ▶, ▲ und ▼ blättern Sie durch die verschiedenen Apps und bestätigen Ihre Auswahl durch Drücken der Taste OK.

Medion Willkommen auf Ihrem Smart TV Portal Bitte wählen Sie Ihre Sprache Englisch ► Deutsch Italienisch OK

▶ Bitte wählen Sie nach Drücken der Internet-Taste 📋 die gewünschte Sprache aus.

HINWEIS!

Die Startansicht des Medienportals erscheint nur bei der ersten Nutzung oder nach Zurücksetzen des Medienportals unter EINSTELLUNGEN.

Im Anschluss erscheint die Startseite des Medienportal, wo eine Vorauswahl von bestimmten Apps angezeigt wird. Folgende Optionen sind hier wählbar:

Rote Taste[ZOOM]	ANMELDEN	Hier können Sie sich als neuer Anwender registrieren. Alternativ hierzu können Sie die Internetseite medion.fxmconnect.com nutzen.
Grüne Taste[REPEAT]	FAVORITHINZUFÜGEN	Betätigen Sie die grüne Taste, um die aktuell angewählte App zu Ihren Favoriten hinzuzufügen.HINWEIS! Diese Funktion ist erst wählbar, wenn Sie sich zuvor unter ANMELDEN als Benutzer registriert haben.
Gelbe Taste[ROOT]	EINSTELLUNGEN	Hier können Sie bestimmen, aus welchen Sprachbereichen die Apps ausgewählt werden. Zusätzlich können Sie das Portal zurücksetzen, so dass die Startseite des Portals wieder im Auslieferungszustand angezeigt wird.
Blaue Taste[TITLE]	HILFE	Hier finden Sie Hilfestellungen zur Handhabung des Medienportals.

Mit der Internet-Taste 📊 (oder mit der Taste RETURN) können Sie jederzeit aus der aktuell gewählten App zurück auf die Startseite wechseln. Mit der Taste EXIT verlassen Sie das Medienportal und wechseln in den normalen TV-Betrieb.

10.1. Mediathek

Im Medienportal finden Sie auch die Mediathek. Genießen Sie zahlreiche Videoclips und andere Mediadateien aus dem Internet, welche bereits nach Genre und Datum für Sie sortiert wurden und ständig aktualisiert werden. Legen Sie Favoriten an und finden einzelne Beiträge bequem per Suchfunktion wieder. Für diese Funktion ist ein Internetanschluss vorausgesetzt.

Mit den Richtungstasten ◀ ▶, ▲ und ▼ bewegen Sie sich durch die Mediathek.

Startseite Genres Favoriten Einstellungen Aleistgesehen MEDION Medion Produkte ......

STARTSEITE	Hier werden die meistgesehenen Mediadateien aufgeführt.
GENRES	Hier finden Sie eine nach Genre vorsortierte Auflistung von Mediadateien.
FAVORITEN	Hier werden alle Dateien angezeigt, die Sie zuvor als Favorit gekennzeichnet haben.► Um eine Mediadatei als Favorit aufzunehmen, wählen Sie diese an, drücken Sie die Taste OK und anschließend die grüne Taste [REPEAT]. Rechts im Bild erscheint daraufhin ein Stern.► Um Mediadateien wieder aus der Favoritenliste zu entfernen, wählen Sie diese an und drücken Sie die rote Taste [ZOOM]. Der Stern rechts im Bild verschwindet daraufhin.► Mit der blauen Taste [TITLE] gelangen Sie zurück zur Auswahl.
EINSTELLUNGEN	Hier können Sie die Sprache für die Mediathek einstellen.

11. HbbTV-System

HbbTV (Hybrid Broadcast-Breitband-TV) ermöglicht eine inhaltliche Verknüpfung von Rundfunk- und Internet-Inhalten, die gewöhnlich mit Hilfe der roten Farbtaste der Fernbedienung sichtbar geschaltet wird.

Dienste über HbbTV schließen herkömmliche Rundfunk-TV-Kanäle, Catch-Up-Fernsehen, Video-On-Demand, EPG, interaktive Werbung, Personalisierung, Abstimmungen, Spiele, Soziale Netzwerke und andere Mulimedia-Anwendungen mit ein.

HbbTV-Anwendungen sind nur abrufbar, wenn der Rundfunksender diese Signale ausstrahlt und eine Internet-Verbindung am TV-Gerät besteht. Sowohl der Umfang als auch die Bedienung unterscheiden sich je nach Programm und Sender.

Ob ein Sender HbbTV-Anwendungen anbietet, wird durch eine kurze Einblendung im Bildschirm angezeigt. Die genaue Form und die Position ist von den einzelnen Anwendungen abhängig. Mit der roten Farbtaste öffnen und schließen Sie die Anwendungsseiten. Das Navigieren innerhalb der Anwendungen erfolgt über die Farbtasten der Fernbedienung, kann aber je nach Programm und Sendung variieren. Beachten Sie die Meldungen innerhalb der Anwendungen.

12. Internet

Die Open Browser-Funktion ist eine App im Medien Portal und ermöglicht Ihnen den Zugang zum Internet. Nach dem Aufrufen werden vordefinierte Web-Seiten und deren Logos angezeigt, die Sie direkt anwählen können. Über die Tastaturfunktion können Sie URL-Adressen direkt eingeben oder bei aktivierter Such-Funktion Web-Seiten über Suchbegriffe ansteuern. Mit den Pfeiltasten ◀▶ der Fernbedienung navigieren Sie durch die Optionen und mit OK bestätigen Sie die Auswahl.

HINWEIS!

Beachten Sie bitte, dass Internet-Seiten mit Flash-Inhalten vom Open Browser nicht unterstützt werden. Zu- dem können keine Downloads vorgenommen werden.

13. MEDION® Life Remote App

Die MEDION® Life Remote App bietet Ihnen den innovativen Weg, Ihren MEDION® Fernseher durch Ihr Smartphone über das Heimnetzwerk zu bedienen.

Durch Eigenschaften Ihres Mobiltelefons wie Touch Screen und Bewegungssensor bietet die MEDION® Life Remote Applikation komfortable, bequeme und verbesserte Möglichkeiten, Ihren MEDION® LCD-TV zu steuern. Darüber hinaus haben Sie die Möglichkeit, den Fernseher mittels Touch Pad zu bedienen und beim Aufrufen von Internetseiten die Texte direkt einzugeben.

HINWEIS!

Bitte beachten Sie, dass sich der Fernseher zur Bedienung im gleichen Netzwerk wie das Smartphone befinden muss.

QR Code Apple QR Code Android

Scannen Sie den QR-Code, um die App direkt auf Ihrem Smartphone oder Tablet zu installieren.

14. Datenschutz MEDION® Smart TV

Ihr internetfähiger Smart TV verfügt über eine Internetservicefunktionen (HbbTV, Portal und Open Browsing). Diese Funktionen ermöglichen es Ihnen, auf Services, Inhalte, Software und Produkte Dritter im Internet zu zugreifen. Darüber hinaus erhalten Sie Zugang zu offenen Internetinhalten. Ihr Gerät überprüft automatisch über diesen Weg, ob es eine neue SoftwareVersion für Ihr Gerät gibt. Im Zuge dessen sendet Ihr Gerät die IP Adresse, die Software Version und die MAC Adresse des Gerätes, diese Daten werden benötigt um den Service des SW Updates zu gewährleisten.

Der Zugang zu Applikationen im Portal oder über HbbTV kann, variierend vom Anbieter, eine Registrierung, das Einrichten eines Nutzerkontos und/oder eine Gebühr voraussetzen. Die Registrierung kann das Bereitstellen personenbezogener Daten und die Wahl eines einmaligen und geheimen Passworts erfordern. Bitte überprüfen sie vorher die Datenschutzbestimmungen des entsprechenden Anbieters.

MEDION® übernimmt keine Haftung für den Fall, dass das HbbTV, das Portal oder eine Serviceleistung den Anforderungen des Nutzers nicht entspricht, oder dass die Nutzung des Dienstes ohne Einschränkungen aber insbesondere unterbrechungslos, zur gewünschten Zeit, sicher und fehlerfrei erfolgen kann.

MEDION® übernimmt keine Haftung für die über HbbTV, das Portal oder das offene Internet zugänglichen Informationen, Inhalte und deren Nutzung und deren Zuverlässigkeit. Beim Kauf ihres Smart TV wurden ihnen spezielle Garantien ausgehändigt. Die Gültigkeit dieser Garantien, einschließlich der diesbezüglichen Haftungsausschlüsse, besteht weiterhin.

Bei weitergehenden Fragen zum Thema Datenschutz bei der Nutzung ihres Smart TV wenden Sie sich bitte an www.medion.com und nehmen über die Rubrik Datenschutz Kontakt zu MEDION® auf.

15. Problemehebung

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an!

Fehler Maßnahmen
Es erscheint kein Bild und es ist kein Ton zu hören.	Überprüfen Sie, ob das Netzkabel richtig an der Steckdose angeschlossen ist.Überprüfen Sie, ob der Signalempfang aufTVeingestellt ist.Kontrollieren Sie, ob der Netzschalter auf der Unterseite des Geräts eingeschaltet ist.
Es erscheint kein Bild von AV.	Überprüfen Sie, ob Kontrast und Helligkeit korrekt eingestellt sind.Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.Überprüfen Sie, ob die richtige AV-Quelle angewählt ist.Eine Eingangsquelle, die Sie mitMODEanwählen möchten, muss im MenüQUELLEmarkiert sein.
Es ist kein Ton zu hören.	Vergewissern Sie sich, dass die Lautstärke nicht auf Minimum steht.Vergewissern Sie sich, dass die Stummschaltung nicht aktiviert ist. Drücken Sie dazu die Taste oben links auf der Fernbedienung mit dem durchgestrichenen Lautsprechersymbol.Haben Sie einen Sat-Receiver oder DVD-Player über einen Scartkabel am Fernseher angeschlossen, prüfen Sie, ob das Kabel fest in der Scartbuchse sitzt.
Es gibt kein Bild oder keinen Ton.Es sind aber Geräusche zu hören.	Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist nicht deutlich. Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist zu hell oder zu dunkel.	Überprüfen Sie die Einstellungen von Kontrast und Helligkeit.
Das Bild ist nicht scharf. Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist.Überprüfen Sie die Einstellungen der Schärfe und Rauschreduktion im MenüBILD.
Es erscheint ein Doppel- oder Dreifachbild.	Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen.
Das Bild ist gepunktet.	Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Legen Sie die Kabel weiter auseinander.
Es erscheinen Streifen am Bildschirm oder die Farben verblas-sen.	Liegt eine Interferenz von einem anderen Gerät vor?Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone können auch Interferenzen verursachen.Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht.
Der Multifunktionstaster M O D E am Gerät funktionieren nicht	Eventuell ist die Kindersicherung aktiviert.
Kein Empfang/schlechter Empfang über eine kabellose Netzwerkverbindung (WLAN).	Prüfen Sie, ob Ihr WLAN Stick am Gerät angeschlossen ist.Vergewissern Sie sich, dass alle notwendigen Einstellungen vorgenommen wurden.Verbinden Sie den WLAN Stick mit Hilfe eines USB-Verlängerungskabels mit dem Gerät und richten Sie diesen für optimalen Empfang aus.
WIRELESS DISPLAY erscheint nicht im Auswahlmenü	Prüfen Sie, ob Ihr Wi-Fi Stick am Gerät angeschlossen ist.Vergewissern Sie sich, dass alle notwendigen Einstellungen vorgenommen wurden.Verbinden Sie den Wi-Fi Stick mit Hilfe des USB-Verlängerungskabels mit dem Gerät und richten Sie diesen für optimalen Empfang aus
Die Fernbedienung funktioniert nicht.	Überprüfen Sie, ob die Batterien in der Fernbedienung funktionstüchtig und richtig eingelegt sind.Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.Schalten Sie das Gerät mit dem Netzschalter an der Unterseite des Gerätes aus und wieder ein.

15.1. Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Bei welchem Bedienungsschritt ist das Problem aufgetreten?

- Falls Sie einen PC an das Gerät angeschlossen haben:

– Wie sieht Ihre Rechnerkonfiguration aus?

– Welche Software haben Sie beim Auftreten des Fehlers verwendet?

• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

15.2. Pixelfehler bei LCD-TVs

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen.

Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 6,2 Mio. Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixel bzw. einzelnen Sub-Pixel kommen.

5 Pixel 5 Pixel Zeilen Pixel blau grün Sub-Pixel rot

Pixelfehlerklasse Fehlertyp 1		Fehlertyp 2		Fehlertyp3defekter Subpixel
	ständig leuchtender Pixel	ständig schwarzer Pixel	leuchtend schwarz
0	0	0	0		0
I	1	1	2	1
			1	3
			0	5
II 2	2	5		0
			5-n*	2xn*
			0	10
III	5	15	50	0
			50-n*	2xn*
			0	100
IV	50	150	500	0
			500-n*	2xn*
			0	1000

n^*=1,5
Die erlaubte Anzahl von Fehlern der o. g. Typen in jeder Fehlerklasse bezieht sich auf eine Million Pixel und muss entsprechend der physikalischen Auflösung der Displays umgerechnet werden.
Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse).

15.3. Reinigung

Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern:

WARNUNG!

Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.

• Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV-Gerät korrekt aufgestellt haben.
• Falls die Hochglanzpolierung schmutzig wird, wischen Sie zunächst den Staub ab. Wischen Sie dann sanft mit einem Reinigungstuch nach. Wenn Sie nicht erst den Staub abwischen, oder Sie die Hochglanzpolierung zu stark abwischen, könnte die Hochglanzpolierung zerkratzt werden.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Um Schäden am Gerät zu vermeiden, darf keinesfalls Wasser ins Geräteinnere gelangen.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.
• Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um den LCD-TV zu transportieren.

ACHTUNG!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

16. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Gerät

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

17. Technische Daten

LCD-TV	MEDION*
Gerätebezeichnung X16012 (MD 30940)
Nennspannung 220 - 240 V ~ 50 Hz
Bildschirmgröße 97,9 cm/39" LCD; 16:9-Display
Leistungsaufnahme max. 75 Watt
Leistungsaufnahme Standby < 0,50 W
Leistungsaufnahme im Aus-Zustand	0,01 W
Ausgangsleistung Lautsprecher 2 x 8 Watt RMS
Physikalische Auflösung 1920 x 1080
TV-System Pal B/G, D/K, I; Secam L,L'
Programmplätze 199 (ATV), 10.000 (DTV)

Kanäle
	VHF (Band I/III)
	UHF (BAND U)
	HYPERBAND
	KABEL-TV (S1-S20) / (S21-S41)
	HD DVB-T
	HD DVB-C
	DVB-S2

Anschlüsse
	Antennenanschluss (analog TV, DVB-T oder DVB-C)
	Satellitenanschluss
	2 x USB Anschluss
	1 x LAN RJ-45
	Video
	3 x HDMI In mit HDCP-Entschlüsselung
	1 x SCART
	1 x VGA (15 Pin D-Sub)
	AV In (Adapter 3,5 mm Klinke auf Cinch)
	YPbPr In (YUV) (Adapter 3,5 mm Klinke auf Cinch)
	Audio
	Stereo Audio In für AV / YPbPr (YUV) / PC (Adapter 3,5 mm Klinke auf Cinch)
	Kopfhörerausgang (3,5 mm Klinke)
	Digital Audio Out (SPDIF, koaxial)

DE

Laufwerke / Speichermedien
Laufwerke USB, Common Interface (CI+)	Slot
Unterstützte Formate über USB4	Foto: JPG, JPEG, JPE, BMP, PNG
	Musik: MP3, WMA, WAV
	Film: MPEG 1/2/4, MKV, Xvid, MOV, MP4, DAT, VOB, H263, FLV
Kapazitätsgrößen USB max. 1 TB

Fernbedienung
Übertragungsart Infrarot
LED-Klasse 1
Batterientyp 2 x 1,5V AAA R03/LR03

Abmessungen / Umgebungstemperaturen
ZulässigeUmgebungstemperatur	+5 °C - +35 °C
Zulässige relative Luftfeuchtigkeit 20 % -	85 %
Abmessungen ohne Fuß(B x H x T)	ca. 889 x 529 x 99 mm
Abmessungen mit Fuß(B x H x T)	ca. 889 x 571 x 230 mm
Gewicht ohne Fuß ca. 7,7 kg
Gewicht mit Fuß ca. 9,1 kg
Wandmontage Vesa Standard, Lochabstand 200 x 200 mm	5

MSN
LCD-TV MD30940, MSN 3001 8966
WLAN-Dongle Wistron, Vezzy 200, MSN 4004 4275

www.tuv.com ID 1000000000

17.1. Produktdatenblatt

Gemäß Verordnung 1062/2010

DE

Leistungsaufnahme Standby 0,43 W

Leistungsaufnahme im Aus-Zustand 0,01 W

Physikalische Auflösung 1920 x 1080

18. Impressum

Copyright © 2015

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnthof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

19. Index

A

Anschließen....7

Antenne 14

Gerät mit HDMI 23

Soundbar/Surround-Anlage....20

Stromversorgung 14

Aufstellungsort....5,8

Automatische Abschaltung ....35

B

Batterien 7,13,48

Bedienung ....17

Betriebssicherheit 5

Bildeinstellungen 17

C

CEC....36

CI-Modul....10,30

D

DLNA....23,41

E

Einstellungen....30

Entsorgung 48

EPG 42

Equalizer....29

F

Favoriten....39

Fehler 46

Fernbedienung ....11

Full HD 4

G

Geräte anschließen 20

Geräteübersicht 9

H

HbbTV....44

Hinweise zur Konformität 8

|

Inbetriebnahme....13

Installation 36

Internet 44

K

Kanalliste 37

Kindersicherung 32, 38

Kopfhörer 20,29

L

Lieferumfang....4

Produktdatenblatt....51

Programmliste 16, 17, 37

Q

Quelle wählen 18, 19

R

Receiver....21

Reinigung....48

Reparatur....6

s

Satellitenliste....34

Senderliste 34

Sendersuche 15,36

Sicherheitshinweise....5

Anschließen....7

Aufstellungsort....5

Betriebssicherheit......5

Stromversorgung 7

Softwareaktualisierung 35

Sprache 31

Störung 46

Stromversorgung 7,49

Stromversorgung anschließen 14

T

Technische Daten 49

Timer 33

Toneinstellungen....17

U

Umgebungstemperatur......6

USB 10,40

v

Videotext 19

Farbtasten 19

Programmwahltaste....19

Unterseiten....19

Zifferntasten....19

W

Werkseinstellungen Smart-TV 37

Wireless Display 19

WLAN 23,34

Sommaire

Medion Willkommen auf Ihrem Smart TV Portal Bitte wählen Sie Ihre Sprache Englisch ► Deutsch Italienisch OK
