BEDIENUNGSANLEITUNG LIFE P13165 (MD 21403) MEDION

Bedienungsanleitung Mode d'emploi Istruzioni per l'uso Handleiding

1. Zu dieser Anleitung......3

1.1. In dieser Anleitung verwendete Symbole und Signalwörter 3
1.2. Bestimmungsgemäßer Gebrauch.... 4
1.3.Full HD....4
1.4. Lieferumfang....5

2. Sicherheitshinweise 6

2.1. Betriebssicherheit......6
2.2. Aufstellungsort ....8
2.3. Reparatur....10
2.4. Umgebungstemperatur 10
2.5. Sicherheit beim Anschließen....11
2.6. Umgang mit Batterien 12
2.7. Hinweise zur Konformität ....14

3. Geräteübersicht 15

3.1. Vorderseite....15
3.2. Rückseite 16
3.3. Fernbedienung....18

4. Inbetriebnahme ......21

4.1. Auspacken 21
4.2. Montage 21
4.3. Batterien in die Fernbedienung einlegen 21
4.4. Antenne anschließen....22
4.5. Common Interface ......22
4.6. Stromversorgung anschließen 23
4.7. LCD-TV ein- und ausschalten....23

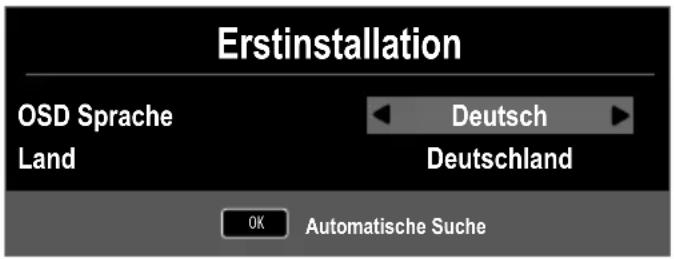

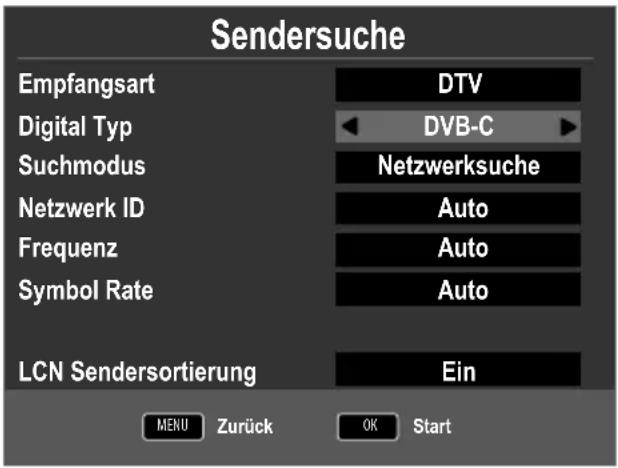

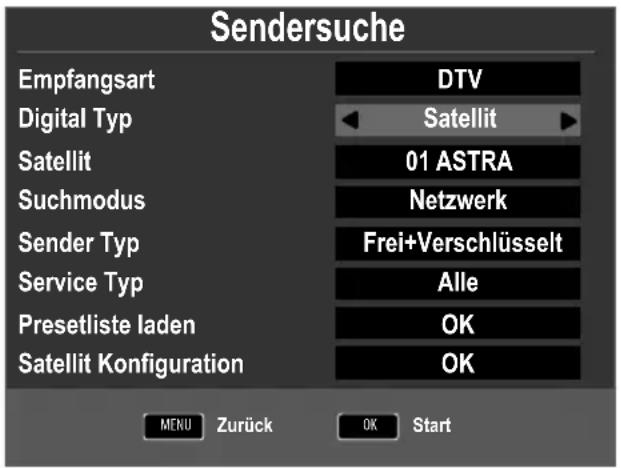

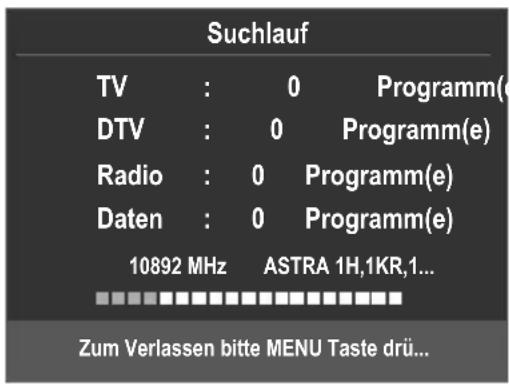

4.8. Sendersuche nach dem ersten Einschalten ....23

5. Bedienung ......27

5.1. Programmauswahl 27
5.2. Toneinstellungen....27

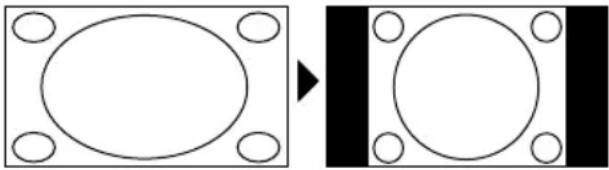

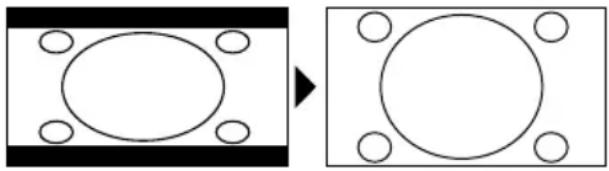

5.3. Bildeinstellungen....27
5.4. Programminformationen anzeigen lassen 28

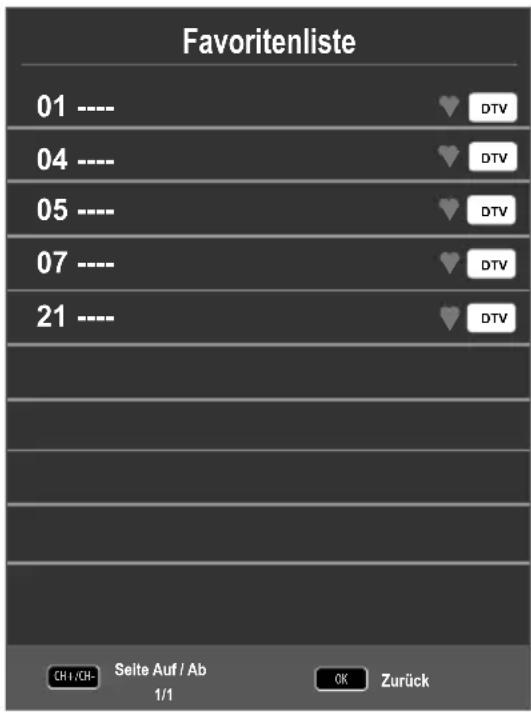

5.5. Favoritenlisten öffnen 28
5.6. Quelle wählen....29

6. Videotext ....30

6.1. Die Bedienung des Videotexts....30
6.2. Seiten anwählen....30
6.3. Nützliche Videotext-Eigenschaften ....31

7. Geräte anschließen 32

7.1. Kopfhörer anschließen....32
7.2. Digitaler Verstärker über koaxialen Anschluss ....32

7.3. Soundbar/Surround-Anlage anschließen ....32
7.4. DVD/Blu-Ray Player anschließen ....33
7.5. Videorekorder anschließen 34
7.6. DVD-Rekorder anschließen 34
7.7. Receiver (SAT, DVB-T, Decoder etc.) anschließen 34
7.8. DVD-/Videorekorder und SAT-Receiver anschließen ....36
7.9. Camcorder anschließen....36
7.10. Gerät mit HDMI- oder DVI-Ausgang 36
7.11.PC anschließen....37

8. Menüführung ....38

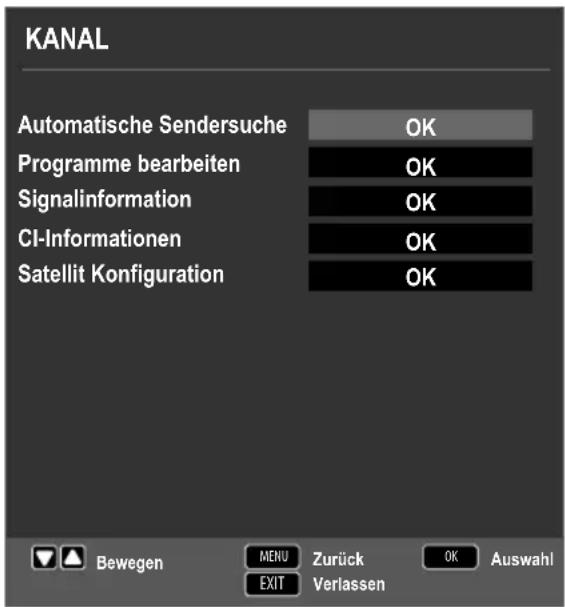

8.1. Menü Kanal....39

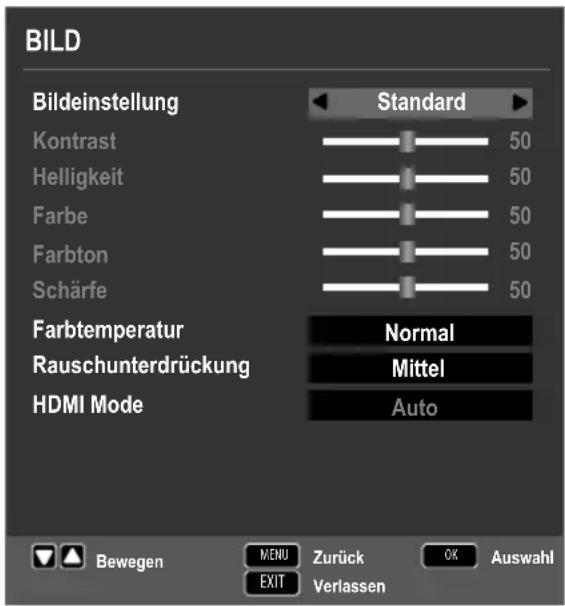

8.2. Menü Bild....48

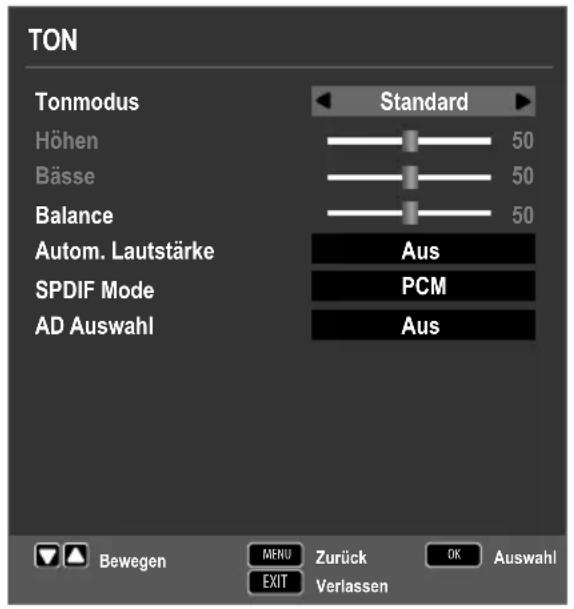

8.3. Menü Ton 49

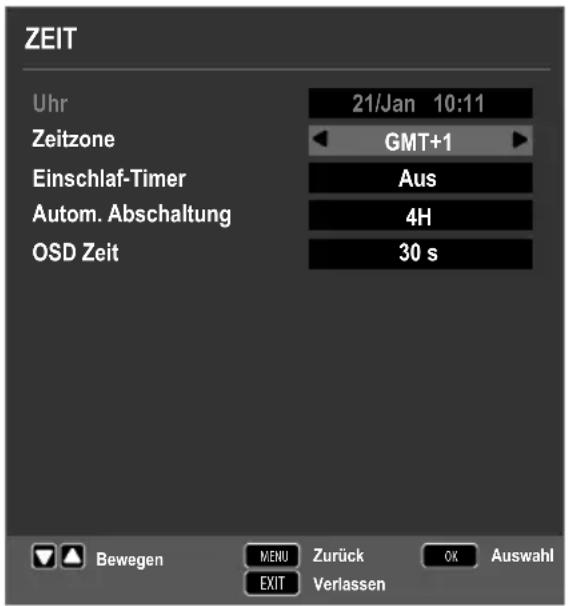

8.4. Menü Zeit....50
8.5. Menü Sperren....51

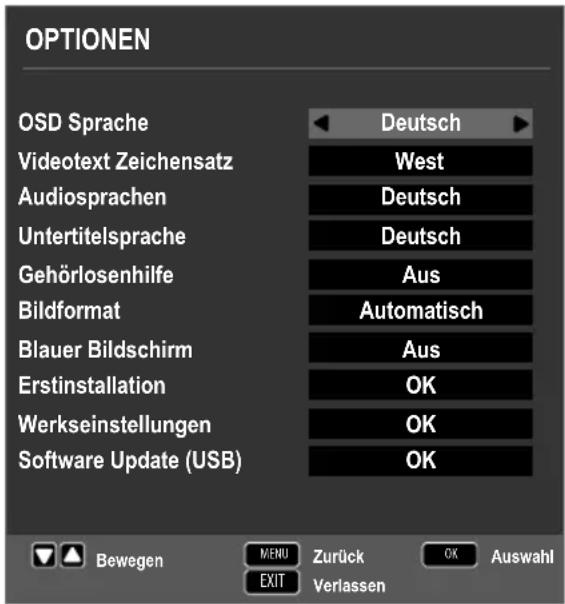

8.6. Menü Optionen 52

9. Media Player ....55

9.1. Zugriff auf den Media Player....55
9.2. Hauptmenü des Media Players ....55
9.3. Fotos anzeigen....56
9.4. Musik wiedergeben ....57
9.5. Videos wiedergeben....58
9.6. Text wiedergeben....59

10. EPG - Programmführer ....60

11.Problembehebung....61

11.1. Benötigen Sie weitere Unterstützung? 62

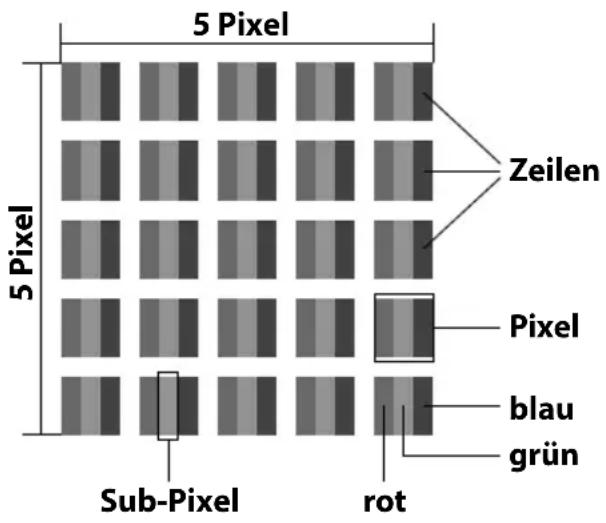

11.2.Pixelfehler bei LCD-TVs 63
11.3.Reinigung 64

12. Entsorgung 65

13.Technische Daten 66

13.1.Produktdatenblatt....68

14.Impressum 69

15.Index 70

1. Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weiter geben, händigen Sie unbedingt auch diese Anleitung und die Garantiekarte aus.

1.1. In dieser Anleitung verwendete Symbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversi-blen Verletzungen!VORSICHT!Warnung vor möglichen mittleren und oder leichten Verletzungen!
	ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden!
	HINWEIS!Weiterführende Informationen für den Gebrauch des Gerätes!
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!
	WARNUNG!Warnung vor Gefahr durch elektrischen Schlag!
	WARNUNG!Warnung vor Gefahr durch hohe Lautstärke!
•	Aufzählungspunkt / Information über Ereignisse während der Bedie-nung
►	Auszuführende Handlungsanweisung

1.2. Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die unterschiedlichen Anschlussmöglichkeiten ermöglichen eine zusätzliche Erweiterung der Emp fangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder, PC etc.). Ihr Gerät bietet Ihnen vielfältige Möglichkeiten der Nutzung :
• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
• Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet.

1.3. Full HD

Ihr LCD-TV ist mit dem Merkmal „Full HD“ ausgestattet. Das bedeutet, dass er grundsätzlich hochauflösende Fernsehprogramme (HDTV) wiedergeben kann.

Voraussetzung ist, dass ein HDTV-Signal vorliegt.

1.4. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr! – Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• LED-Backlight-TV
- Fernbedienung (RC1244) inkl. 2 x Batterien 1,5V AAA
- Standfuß inkl. Schrauben
- YUV-Adapter
- AV-Adapter
- Dokumentation

2. Sicherheitshinweise

2.1. Betriebssicherheit

– Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

– Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

GEFAHR!

Stromschlaggefahr!

Gefahr eines elektrischen Schlages, Kurzschluss- und Brandgefahr!

- Öffnen Sie niemals das Gehäuse des LCD-TVs und führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs ein.

WARNUNG! Überhitzung! Brandgefahr!

Überhitzung kann Beschädigungen des LCD-TVs und Brandgefahr zur Folge haben!

– Schlitze und Öffnungen des TV-Geräts dienen der Belüftung. Decken Sie diese Öffnungen nicht, z. B. mit Zeitungen, Tischdecken, Vorhängen etc., ab.

– Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.

- Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.

VORSICHT! Verletzungsgefahr!

Bei gebrochenem Display besteht Verletzungsgefahr!

– Packen Sie mit Schutzhandschuhen die geborstenen Teile ein.

– Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können.

– Senden Sie die Bruchteile zur fachgerechten Entsorgung an Ihr Service Center.

– Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

Wenden Sie sich an den Kundendienst, wenn:

– das Netzkabel angeschmort oder beschädigt ist
– Flüssigkeit in das Gerät eingedrungen ist
– das Gerät nicht ordnungsgemäß funktioniert
– das Gerät gestürzt, oder das Gehäuse beschädigt ist
– Rauch aus dem Gerät aufsteigt

2.2.Aufstellungsort

– Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass gel-tende Grenzwerte deutlich unterschritten werden.

– Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.

- Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten.

– Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf oder in die Nähe des Gerätes. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

GEFAHR!

Beschädigungsgefahr!

Bei Kerzen und anderen offenen Flammen besteht Verletzungsgefahr.

– Halten Sie Kerzen und andere offene Flammen zu jeder Zeit von diesem Produkt fern, um das Ausbreiten von Feuer zu verhindern.
– Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
- Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.
– Der optimale Betrachtungsabstand beträgt 3 mal die Bildschirmdiagonale.

GEFAHR!

Verletzungsgefahr! Lebensgefahr!

TV-Geräte, die nicht stabil aufgestellt werden, können umstürzen und zu ernsthaften Verletzungen oder Tod führen. Viele Verletzungen, speziell bei Kindern, können vermieden werden, indem folgende Vorsichtsmaßnahmen getroffen werden.

– Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.
- Benutzen Sie nur Möbel, die einen sicheren Gebrauch des TV-Gerätes gewährleisten.
- Achten Sie darauf, dass das TV-Gerät nicht über die Kanten des Möbels hinausragt.

– Stellen Sie das TV-Gerät nicht auf höhere oder hohe Möbel, wie z. B. Hängeschränke oder Regale, ohne beides, Möbel und TV-Gerät, sicher und stabil zu befestigen.
– Legen Sie keine Decken oder Ähnliches unter das TV-Gerät, um einen sicheren Stand zu gewährleisten.
– Weisen Sie Kinder auf die Gefahren hin, die durch das Klettern auf Möbel bestehen, wenn Sie versuchen das TV-Gerät oder dessen Bedienelemente zu gelangen.

Wenn Sie Ihr TV-Gerät einlagern oder umsetzen, beachten Sie ebenfalls die oben genannten Sicherheitshinweise.

2.3. Reparatur

– Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.

– Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere autorisierten Servicepartner.

- Stellen Sie sicher, dass bei Ersatzteilen nur die vom Hersteller angegebenen benutzt werden. Die Benutzung von unpassenden Ersatzteilen kann zur Beschädigung des Gerätes führen.

2.4. Umgebungstemperatur

- Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +35 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 85 % (nicht kondensierend) betrieben werden.

- Im ausgeschalteten Zustand kann der LCD-TV bei -20 °C bis +60 °C gelagert werden.

– Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörungen zu vermeiden.

– Ziehen Sie während eines Unwetters oder wenn das Gerät für längere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

GEFAHR!

Beschädigungsgefahr!

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD-TVs kommen, die einen elektrischen Kurzschluss verursachen kann.

- Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

2.5. Sicherheit beim Anschließen

2.5.1.Stromversorgung

– Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen oder das Gerät gänzlich von Spannung frei zu schalten, trennen Sie das Gerät vollständig vom Netz.

GEFAHR!

Stromschlaggefahr!

Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischenSchlag!

– Öffnen Sie nicht das Gehäuse des Geräts. Es enthält keine zu wartenden Teile.

- Betreiben Sie den LCD-TV nur an geerdeten Steckdosen mit 220 - 240 V \~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, fragen Sie bei Ihrem Energie-versorger nach.

– Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein.

– Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.

- Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren LCD-TV vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

– Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.

– Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.

2.6. Umgang mit Batterien

WARNUNG!

Explosionsgefahr!

Batterien können brennbare Stoffe enthalten und auslaufen, sich stark erhitzen, entzünden oder gar explodieren.

– Vermeiden Sie unsachgemäße Behandlung, um Schäden für Ihr Gerät und Ihre Gesundheit zu vermeiden.

Befolgen Sie unbedingt folgende Hinweise:

– Halten Sie Kinder von Batterien fern.

Sollten Batterien verschluckt worden sein, suchen Sie sofort einen Arzt auf.

– Laden Sie Batterien niemals auf (es sei denn, dies ist ausdrücklich angegeben).

– Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.

– Schließen Sie die Batterien niemals kurz.
– Setzen Sie Batterien niemals übermäßiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!
– Zerlegen oder verformen Sie die Batterien nicht.
Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und suchen Sie sofort einen Arzt auf.
- Vermeiden Sie starke Stöße und Erschütterungen.
- Vertauschen Sie niemals die Polarität.

- Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

– Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs.

Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus würde sich die schwächere Batterie zu stark entladen.

– Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
– Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.
– Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.

- Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

- Bei Bedarf reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen.

2.7. Hinweise zur Konformität

Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit.

Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV Richtlinie 2014/30/EU, der Richtlinie für Niederspannungsgeräte 2014/35/EU und der Richtlinie 2011/65/EU (RoHS 2).

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/EG (Verordnung 642/2009).

HINWEIS!

Alle Multimediageräte, die an die entsprechenden Anschlüsse des TV-Gerätes angeschlossen werden, müssen den Anforderungen der Niederspannungsrichtlinie entsprechen.

3. Geräteübersicht

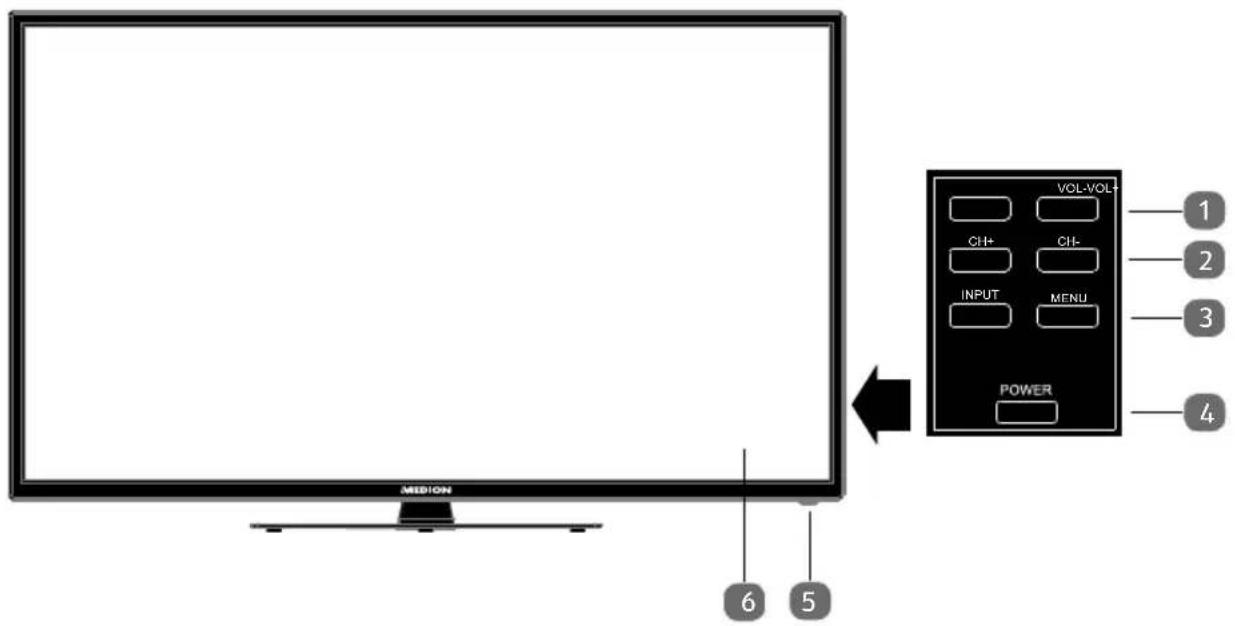

3.1. Vorderseite

VOL-VOL+ CH+ CH- INPUT MENU POWER 6 5 1 2 3 4

1) VOL +/VOL -: die Lautstärke einstellen oder im Menü navigieren
2) CH + /CH -: ein Programm auswählen oder im Menü navigieren
3) INPUT: Eingabequelle wechseln

MENU: das Bildschirm-Menü aufrufen, um Einstellungen an Ihrem Gerät vorzunehmen

4) POWER: Standby Taste: das Gerät einschalten oder in den Bereitschaftsmodus schalten
5) Betriebsanzeige: leuchtet rot auf, wenn sich das Gerät im Standby-Modus befindet.

Leuchtet grün, wenn das Gerät eingeschaltet ist.

Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung.

6) LCD-Bildschirm

3.2. Rückseite

13 Common Interface 1 2 3 USB 4 HDMI 67 Headphone Out VGA TRACS VGA LNS IN 13V DC/18V DC nl oidu MnA Max RF SPDIF COAX OUT

1) COMMON INTERFACE (CI+): Einschubfach zur Nutzung von Pay-TV-Karten
2) MINI YPBPR:YPbPr-Komponenten-Eingang (mittels des mitgelieferten Cinch-Adapters)
3) MINI AV: Audio-/Video-Eingang (mittels des mitgelieferten Cinch-Adapters)
4) USB 5V DC,500mA max: USB-Anschluss zum Anschluss eines externen Speichermediums für die Medienwiedergabe.
5) HDMI: HDMI-Anschluss für Geräte mit HDMI-Ausgang
6) SPDIF COAX OUT: Digitaler Audio-Ausgang (koaxial)
7) RF: Antennenanschluss (DVB-T/-C/Analog)

8) LNB IN 13V/18VDC 400mA max: Zum Anschluss der Antenne (Satellit)
9) VGA AUDIO IN: Audio-Anschluss zur Tonwiedergabe vom PC

10) SCART: SCART-Buchse (Eingang)
11) VGA: Anschluss zum Anschluss eines PCs
12) HEADPHONE OUT: Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker
13) Befestigungslöcher für eine Wandhalterung (Lochabstand 100 x 100 mm)

HINWEIS!

Achten Sie bei der Montage darauf, dass Schrauben der Größe M4 verwendet werden. Die Länge der Schraube ergibt sich aus der Stärke der Wandhalterung zuzüglich max. 7 mm.

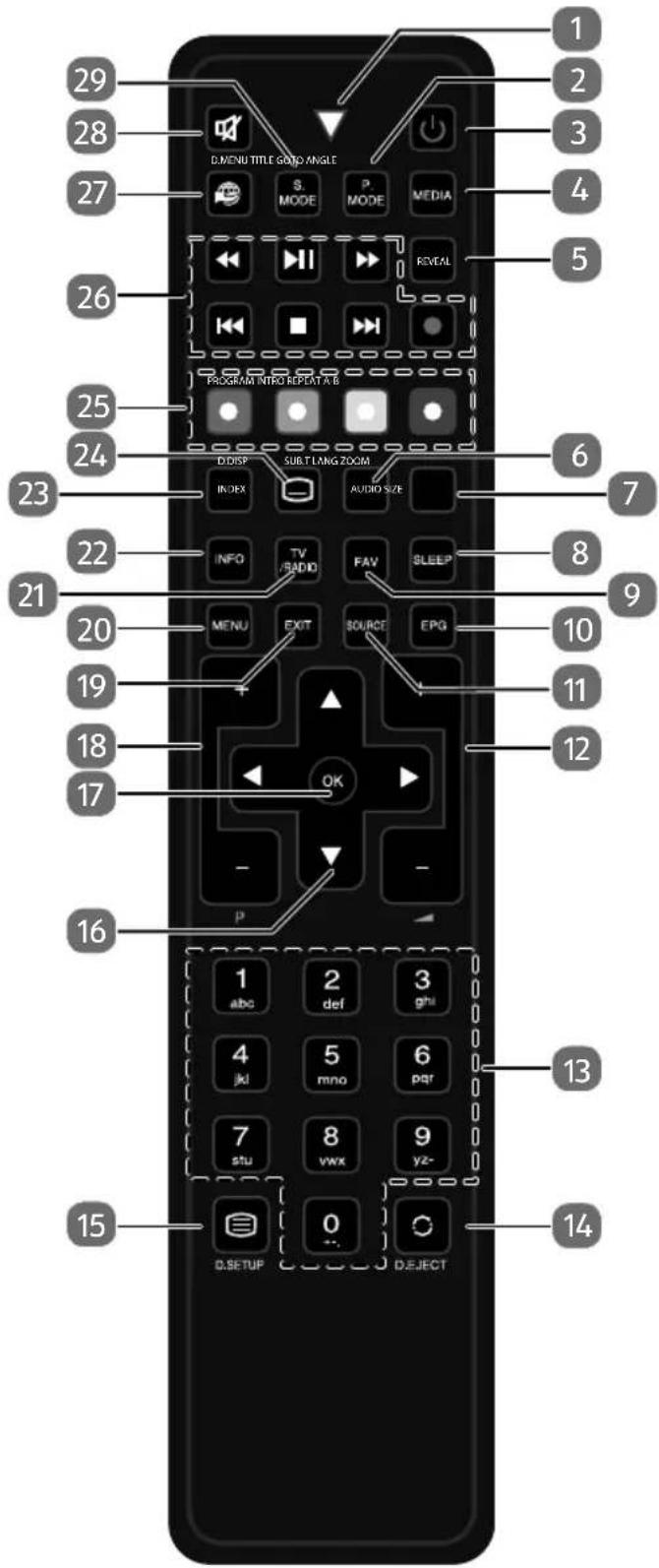

3.3. Fernbedienung

D:\MENU\TITLE\GOTO ANGLE S. MODE P. MODE MEDIA REVEAL PROGRAM INTRO REPEAT A/B D.DISP SUBT LANG ZOOM INDEX AUDIO SIZE INFO TV RADIO FAV SLEEP MENU EXIT SOURCE EPG OK - - 1 abc 2 def 3 ghi 4 jkl 5 mno 6 pqr 7 stu 8 vwx 9 yz- 15 D.SETUP 0 DEJECT 1 2 3 2 4 5 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1 Leuchtanzeige zur Bestätigung eines Tastendrucks.
2 P.MODEGOTO		Bildmodus auswählenKeine Funktion
3 POWER, d. h. LCD-		TV ein-/ausschalten (Standby-Modus ein-/ausschalten).
4 MEDIAANGLE		Medienbrowser öffnenKeine Funktion
5 REVEAL Videotext		Verborgenen Text anzeigen
6 AUDIOLANG		ATV: Tonnorm Stereo / Mono einstellen.DTV/Satellit: Audiosprachen auswählen.Keine Funktion
7 SIZEZOOM		Bildformat ändernVideotext:1 x Drücken, obere Hälfte vergrößern2 x Drücken, untere Hälfte vergrößernKeine Funktion
8 SLEEP Automatische Ausschaltfunktion einstellen
9 FAV Favoritenliste aufrufen.
10 EPG Digitale Zeitschrift für Fernsehprogramme und Radioprogramme (senderabhängig)
11 SOURCE Eingangssignal angeschlossener Geräte anwählen
12 +/-		Lautstärke erhöhen (+) oder verringern (-).
13 Zifferntasten TV		Programmwahl, Videotext: Seitenwahl
14 ⚪EJECT		Vorheriges Fernsehprogramm einstellenKeine Funktion
15 ⓊSETUP		Videotext öffnen;2 x drücken: transparent stellen;3 x drücken: schließenKeine Funktion
16 Richtungs-tasten		▲	Im Menü nach oben.Videotext: Die nächste Seite auswählen.
		▼	Im Menü nach unten.Videotext: Die vorherige Seite auswählen.
		◀	Im Menü nach links.Videotext: Unterseite aufrufen.
		▶	Im Menü nach rechts.Videotext: Unterseite aufrufen.
17	OK In bestimmten	Menüs Auswahl bestätigen. Wird auch zum Öffnen der Senderliste benutzt.
18	P+/- Programmwahltasten
19	EXIT Menü verlassen
20	MENU Menü öffnen und schließen
21	TV/RADIO DTV/Satellit: zwischen TV- und Radiosendern umschalten
22	INFO Zum Anzeigen von Informationen, wie aktuelle Programm-nummer und Bildformat
23	INDEXD.DISP	Videotext: Hauptseite aufrufenKeine Funktion
24	SUB.T	Videotext: Unterseite öffnenDTV/Satellit/Mediabrowser: Untertitelfunktion
25	Farbtasten ROT	[PROGRAM]		für die Benutzung in bestimmten Menüs Keine Funktion
		GRÜN[INTRO]		für die Benutzung in bestimmten Menüs Keine Funktion
		GELB[REPEAT]		für die Benutzung in bestimmten Menüs Medienbrowser: Wiederholung
		BLAU[A-B]		für die Benutzung in bestimmten Menüs Medienbrowser: A-B Wiederholung
26	Tasten zur Bedienung des Medien-browsers	◀◀	Schneller Rücklauf
		▶ II	Wiedergabe starten
		▶▶	Schneller Vorlauf
		◀◀	Vorheriger Titel
		■	Wiedergabe stoppen
		▶▶	Nächster Titel
		●	Keine Funktion
27	◀◀	Keine Funktion
28	✗	Stummschalten
29	S.MODE D.MENU	Tonmodus auswählenKeine Funktion

4. Inbetriebnahme

4.1. Auspacken

Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen.
- Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
In der Verpackung befinden sich verschiedene Kleinteile (Batterien, u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgefahr.

Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um den Fernseher zu transportieren.

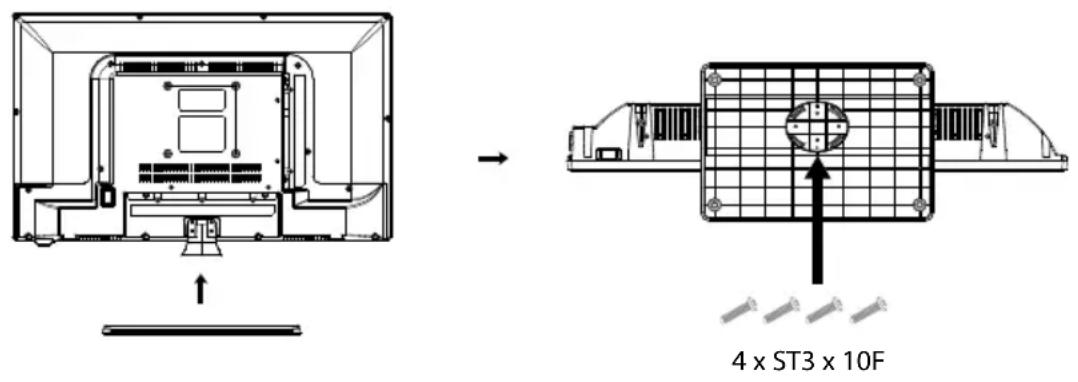

4.2. Montage

Befestigen Sie den Fuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des LCD-TVs durch.

4 x ST3 x 10F

4.3. Batterien in die Fernbedienung einlegen

Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
Legen Sie zwei Batterien vom Typ AAA / 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert).
▶ Schließen Sie das Batteriefach.

ACHTUNG!

Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden.

4.4. Antenne anschließen

Ihr LCD-TV unterstützt unterschiedliche Antennensignale. An den Anschluss mit der Bezeichnung RF können Sie folgende Bildsignale einspeisen:

• über Analog Kabel / eine Analoge Hausantenne,
• über eine DVB-T ^1 Antenne oder
• über einen DVB-C ^1 Anschluss

Stecken Sie ein Antennenkabel entweder von der Hausantenne / vom analogen Kabelanschluss, von der DVB-T Antenne oder vom DVB-C Anschluss in den Antennenanschluss am LCD-TV.

An den Anschluss mit der Bezeichnung LNB IN haben Sie zusätzlich noch die Möglichkeit eine digitale Satellitenanlage anzuschließen.

▶ Schrauben Sie den F-Stecker eines Koaxialantennenkabels an den Anschluss am LCD-TV fest.

HINWEIS!

Um verschlüsselte/kostenpflichtige Programme empfangen zu können, ist der Einsatz einer entsprechenden Karte erforderlich. Setzen Sie dazu ein CAM-Modul (im Fachhandel erhältlich) in den dafür vorgesehenen Schacht an der linken Geräteseite ein (COMMON INTERFACE). In das CAM-Modul stecken Sie anschließend die Karte Ihres Anbieters.

4.5. Common Interface

Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CAM-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen finden Sie in der mit dem Modul gelieferten Dokumentation.

Installieren Sie die CI-Komponenten auf folgende Weise in Ihrem Fernsehgerät:

▶ Setzen Sie zunächst das CAM-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließend stecken Sie die Karte ein.
▶ Verbinden Sie das Fernsehgerät mit der Stromversorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte erkannt wird.

HINWEIS!

Beachten Sie, dass Sie das CI Modul nur einsetzen oder herausnehmen dürfen, wenn sich das Gerät im STANDBY-Modus befindet oder vom Stromnetz getrennt ist.

Das CAM-Modul muss richtig herum eingesetzt werden; falsch herum lässt es sich nicht einschieben. CAM-Modul oder Fernsehgerät können beschädigt werden, falls Sie versuchen, das CAM-Modul mit Gewalt einzuschieben.

4.6.Stromversorgunganschließen

▶ Verbinden Sie den Netzstecker am Gerät mit einer gut erreichbaren Netzsteck-dose 220 - 240 V \~ 50 Hz.

4.7. LCD-TV ein- und ausschalten

Das Gerät befindet sich im Standby-Betrieb, sobald sie den Netzstecker mit der Netzsteckdose verbunden haben.
Um das Gerät einzuschalten, drücken Sie - an der Fernbedienung: die Standby/Ein-Taste 🔊 - am Gerät: die Taste POWER.
Mit der Standby/Ein-Taste 📍 der Fernbedienung (oder mit der POWER -Taste am Gerät) schalten Sie das Gerät wieder in den Standby-Modus. Das Gerät wird zwar ausgeschaltet, aber es wird weiterhin Strom verbraucht.

HINWEIS!

Bei fehlendem Eingangssignal schaltet das Gerät nach fünf Minuten automatisch in den Standby-Modus. Auf dem Bildschirm wird bis dahin ein Countdown-Timer eingeblendet. Diese Funktion steht nicht bei allen Quellen zur Verfügung.

4.8. Sendersuche nach dem ersten Einschalten

Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die ERSTINSTALLATION geführt.

Erstinstallation OSD Sprache Land Deutsch Deutschland OK Automatische Suche

Menüpunkt Einstellung
OSD-SPRACHE	Wählen Sie mit den Richtungstasten die OSD Sprache aus.
LAND	Wählen Sie mit den Richtungstasten das Land aus.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK.

4.8.1. Kabel und Antenne

Sendersuche Empfangsart Digital Typ Suchmodus Netzwerk ID Frequenz Symbol Rate LCN Sendersortierung DTV DVB-C Netzwerksuche Auto Auto Auto Ein MENU Zurück OK Start

Menüpunkt Einstellung
EMPFANGSART	Wählen Sie mit den Richtungstasten die Empfangsart:ATV+DTV (Suche nach analogen und digitalen TV Kanälen);ATV (Suche nach analogen TV Kanälen);DTV (Suche nach digitalen TV Kanälen)
DIGITAL TYP	Wählen Sie mit den Richtungstasten die Anschlussart (DVB-T, DVB-C oder SATELLIT).
SUCHMODUS	Suchmodus einstellen. Belassen Sie diese Einstellung auf NETZWERKSUCHE oder VOLL, wenn sie keine speziellen Einstellungen vornehmen wollen.
NETZWERK ID(nur im Modus DVB-C)	Netzwerk ID einstellen. Standardeinstellung ist AUTO.
FREQUENZ(nur im Modus DVB-C)	Frequenz einstellen. Standardeinstellung ist AUTO.Nur aktiv, wenn im Suchmodus der Eintrag NETZ-WERKSUCHE gewählt ist.
SYMBOLRATE(nur im Modus DVB-C)	Symbolrate einstellen.
LCNSENDERSORTIERUNG	Logical Channel Numbering: Wählen Sie die Einstellung EIN, wenn die Sender anhand einer vor- eingestellten Senderliste sortiert werden sollen (sofern vom Programmanbieter verfügbar)

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der

Sendersuchlauf startet daraufhin.

4.8.2. Satellit

Sendersuche Empfangsart Digital Typ Satellit Suchmodus Sender Typ Service Typ Presetliste laden Satellit Konfiguration DTV Satellit 01 ASTRA Netzwerk Frei+Verschlüsselt Alle OK OK MENU Zurück OK Start

Menüpunkt Einstellung
EMPFANGSART	Im Satellitenmodus können hier keine Einstellungen vorgenommen werden.
DIGITAL TYP	Wählen Sie mit den Richtungstasten die Anschlussart (DVB-T, DVB-C oder SATELLIT).
SATELLIT	Wählen Sie den Satellit aus, über den der Suchlauf gestartet werden soll.
SUCHMODUS	Suchmodus einstellen.STANDARD: Ein Suchlauf für den gewählten Satelliten wird anhand der für diesen Satelliten gespeicherten Transponderliste durchgeführt. Dies benötigt etwas Zeit.NETZWERKSUCHE: Netzwerksuche aktivieren/deaktivieren.BLINDSUCHE: Eine vollständige Suche des gewählten Satelliten wird durchgeführt. Hierbei werden auch neue Transponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Suchdurchläufe durchgeführt. Im ersten werden die Transponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuche benötigt die meiste Zeit.
SENDER TYP	Legen Sie fest, nach welchen Kanälen Sie Suchen wollen: FREI (freie Kanäle), VER-SCHLÜSSELT (verschlüsselte Kanäle) oder FREI+VERSCHLÜSSELT (freie und verschlüssel-te Kanäle).
SERVICE TYP	Kanal Type wählen.DTV: Suche nach digitalen TV-Sendern.RADIO: Suche nach digitalen Radiosendern.ALLE: Suche nach digitalen TV- und Radiosendern.
PRESETLISTE LADEN	Die vorinstallierte Senderliste für den Satelliten As-tra 19.2E wird geladen. Dieser Suchmodus benötigt die geringste Zeit. Wählen Sie JA aus, um die Senderliste zu laden. Wählen Sie NEIN, um den Sendersuchlauf zu starten.
SATELLIT KONFIGURATION	Hier können Sie die gleichen Einstellungen vornehmen wie im Menü KANAL > SATELLIT KONFIGURATION auf Seite 45.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufhin.

Suchlauf TV : 0 Programm(e) DTV : 0 Programm(e) Radio : 0 Programm(e) Daten : 0 Programm(e) 10892 MHz ASTRA 1H,1KR,1... Zum Verlassen bitte MENU Taste drü...

Der Reihe nach wird nun nach den unterschiedlichen Sendungstypen gesucht. Warten Sie das Ende ab. Mit der Taste MENU können Sie die Suche vorzeitig abbrechen.

HINWEIS!

Die hier beschriebene Erstinstallation entspricht der Option ERSTINSTALLATION im Menü OPTIONEN.

5. Bedienung

5.1. Programmauswahl

Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten CH+/- (am Gerät) oder P+/- (an der Fernbedienung) oder wählen Sie das Programm über eine Zifferntaste direkt an.
Für eine zwei- oder dreistellige Nummer geben direkt die Ziffern hintereinander ein.
Mit der Taste wählen Sie das zuletzt wiedergegebene Programm.

5.2.Toneinstellungen

Mit den Lautstärketasten ▲+/- an der Fernbedienung oder am Gerät erhöhen oder verringern Sie die Lautstärke.
Um den Ton ganz aus- und wieder einzuschalten, drücken Sie die Taste ✗ Stummschaltung.
Mit der Taste AUDIO wählen Sie die verfügbaren Audio Sprachen (Ton Kanäle) aus. Sofern die aktuelle Sendung den DUAL-Modus unterstützt (z.B. bei zweisprachigen Sendungen), können Sie den DUAL- Modus auswählen.
Mit der Taste S.MODE wählen Sie zwischen den Tonmodus: STANDARD, MUSIK, FILM, SPORT, PERSÖNLICH. Die Einstellung PERSÖNLICH wird im Menü TON > TON PROFIL definiert.

5.3.Bildeinstellungen

Mit der Taste P.M O D E wählen Sie zwischen den Bildmodi: DYNAMISCH, STANDARD, MILD, PERSÖNLICH. Die Einstellung PERSÖNLICH wird im Menü BILD > BILDEINSTELLUNG definiert.
▶ Abhängig von der Sendung werden Bilder im Format 4:3 oder 16:9 übertragen. Mit der Taste SIZE können Sie das Bildformat anpassen:

AUTOMATISCH (nicht bei ATV verfügbar)Das wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt.
4:3Zur unverzerrten Darstellung eines Bildes im 4:3-Format.
16:9Zur unverzerrten Darstellung eines Bildes im 16:9-Format.
ZOOM 1Das Bild wird in Stufe 1 in alle Richtungen vergrößert dargestellt.
ZOOM 2Das Bild wird in Stufe 2 weiter vergrößert darge- stellt.
1:1 (nur bei Component und HDMI): Das Bild wird Pixelgenau dargestellt.

Diese Einstellung der Bildformate können Sie auch im Menü OPTIONEN > BILD-FORMAT ändern.

HINWEIS!

Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfügung stehen.

5.4. Programminformationen anzeigen lassen

Drücken Sie die Taste INFO, um sich Informationen zum aktuellen Programm anzuzeigen.
Mit den Richtungstasten ▲ ▼ können Sie durch die Programminformation scrollen.

5.5.Favoritenlistenöff nen

Im Menü KANAL > PROGRAMME BEARBEITEN können Sie einzelne Programme in eine Favoritenliste aufnehmen.

▶ Öffnen Sie das Menü mit der Taste MENU.
Wählen Sie im Menüpunkt KANAL den Eintrag PROGRAMME BEARBEITEN und bestätigen Sie mit OK.
Wählen Sie mit den Richtungstasten ▲▼ den gewünschten Kanal und drücken Sie die Taste FAV, um ihn in die Favoritenliste aufzunehmen.
Drücken Sie anschließend die Taste EXIT (oder mehrfach die Taste MENU), um das Menü zu verlassen.
Wenn Sie bei laufendem Betrieb nun die Taste FAV drücken, öffnet sich die Favoritenliste, in der die zuvor ausgewählten Kanäle angezeigt werden.

Favoritenliste 01 ---- ♥ DTV 04 ---- ♥ DTV 05 ---- ♥ DTV 07 ---- ♥ DTV 21 ---- ♥ DTV CHI/CH-Seite Auf / Ab 1/1 OK Zurück

Wählen Sie mit den Richtungstasten ▲ ▼ ein Programm aus und öffnen Sie es mit OK.
Mit den Tasten P + / P - kann die Favoritenliste in 10er Schritten bewegt werden.

5.6. Quelle wählen

Mit der Taste SOURCE (an der Fernbedienung) oder INPUT (am Gerät) rufen Sie die Liste der Quellen auf.

– SATELLIT: Digitales Satellitensignal

• DTV: Digitaler TV-Betrieb (Digitaler Kabelanschluss, DVB-T)
  – ATV: Analoger TV-Betrieb (analoger Kabelanschluss)
  – AV: Audio-/Video-Eingang an der Seite des Gerätes mittels Adapter (AV)

- PC: Gerät am PC-Eingang

- SCART: Gerät an der SCART-Buchse

- COMPONENT: Gerät am YPBPR-Eingang mittels Adapter (YUV)

• HDMI: HDMI-Eingang
• MEDIA: Mediaplayer

Über die Richtungstasten ▼ ▲ gehen Sie zur gewünschten Quelle.

▶ Bestätigen Sie Ihre Wahl mit der Taste OK.

6. Videotext

Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet.

6.1. Die Bedienung des Videotexts

Zur Bedienung des Videotexts verfügt Ihre Fernbedienung spezielle Videotext-Tasten.

Wählen Sie ein Fernsehprogramm, das Videotext ausstrahlt.
Drücken Sie die Taste einmal, um die Basis-/Indexseite des Videotexts anzuzeigen.
Drücken Sie die Taste erneut, um den Teletext transparent darzustellen (das Fernsehbild erscheint im Hintergrund).
Drücken Sie die Taste erneut, um wieder in den TV-Modus zu wechseln.

6.2. Seiten anwählen

▶ Geben Sie die gewünschte Videotextseite als dreistellige Nummer direkt mit den Zifferntasten ein.
Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Videotextzähler sucht solange, bis die gewählte Seitennummer gefunden ist.
Mit den Richtungstasten ▲ ▼ blättern Sie vor und zurück durch die Videotextseiten.

6.2.1. Farbtasten

Wenn am unteren Bildrand farbige Felder oder Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der entsprechenden Farbtasten ROT [PROGRAM], GRÜN [INTRO], GELB [REPEAT] und BLAU [A-B] direkt anwählen.

6.2.2. SUB.T ☐0

Manche Videotextseiten beinhalten Unterseiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterseiten werden im Abstand von ca. einer halben Minute nacheinander eingeblendet. Sie können die Unterseiten auch selbst aufrufen, indem Sie die Taste ☐ drücken. Über die Richtungstasten ◀ ▶ können Sie durch die Unterseiten blättern.

6.3. Nützliche Videotext-Eigenschaften

6.3.1. INDEX

Mit der Taste INDEX wählen Sie die Hauptseite des Videotextes aus.

6.3.2. REVEAL

Um verborgene Information, wie z. B. die Lösungen von Rätseln, Puzzle oder Quiz anzuzeigen, drücken Sie einmal auf die Taste REVEAL.

▶ Nochmaliges Drücken der Taste REVEAL verbirgt die Antworten wieder.

6.3.3. SIZE

Diese Funktion zeigt die Videotextinformation in doppelter Größe an.

Drücken Sie die Taste SIZE, um die obere Hälfte der Seite zu vergrößern.
Drücken Sie erneut die Taste SIZE, um die untere Hälfte der Seite vergrößert anzuzeigen.
- Nochmaliges Drücken der Taste SIZE zeigt den Videotext wieder in normaler Größe.

7. Geräte anschließen

7.1. Kopfhörer anschließen

Den Kopfhörer schließen Sie an die Kopfhörerbuchse an. Die Hauptlautsprecher des des Fernsehers werden daraufhin stummgeschaltet. Die Lautstärketasten und die Taste ✉ regeln nun die Kopfhörerlautstärke.

WARNUNG!

GEFAHR VON HÖRSCHÄDEN!

Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großer Lautstärke über lange Zeiträume.

– Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
- Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

7.2. Digitaler Verstärker über koaxialen Anschluss

Über den SPDIF COAX OUT Anschluss haben Sie die Möglichkeit das Audiosignal Ihres LCD-TVs über einen digitalen Verstärker wiederzugeben

▶ Verbinden Sie dazu ein Koaxialkabel mit dem SPDIF COAX OUT-Anschluss am LCD-TV und dem entsprechenden Eingang am Verstärker.

7.3. Soundbar/Surround-Anlage anschließen

Wenn Sie zur Optimierung des Tones eine Soundbar oder eine Sourroundanlage anschließen wollen, können Sie folgende Anschlussarten verwenden:

Am SPDIF COAX OUT-Anschluss

Sollte ihre Soundbar/Surroundanlage über einen koaxialen SPDIF-Anschluss verfügen, verwenden Sie ein Cinch-Kabel (nicht im Lieferumfang enthalten), um diesen Anschluss mit dem SPDIF COAX OUT-Anschluss des LCD-TVs zu verbinden.
Sollte ihre Soundbar/Surroundanlage über einen optischen SPDIF-Anschluss verfügen, verwenden Sie einen Adapter (optisch auf koaxial, nicht im Lieferumfang enthalten), um diesen Anschluss mit dem SPDIF COAX OUT-Anschluss des LCD-TVs zu verbinden.

Über den SCART-Anschluss

▶ Verwenden Sie einen Adapter mit Scart auf 2 x Cinch (nicht im Lieferumfang enthalten), um den SCART-Anschluss des LCD-TVs mit den Toneingängen ihrer Soundbar/Surroundanlage zu verbinden.

7.4. DVD/Blu-Ray Player anschließen

Zum Anschluss eines DVD/Blu-Ray Players haben Sie diverse Möglichkeiten:

Mit einem HDMI-Kabel

Sofern der DVD/Blu-Ray Player über einen HDMI-Ausgang verfügt, schließen Sie ein HDMI-Kabel an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem YPbPr-Adapter (YUV)

Sofern der DVD/Blu-Ray Player über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit Cinch Kabeln und dem mitgelieferten YUV-Adapterkabel (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) an den YPbPr Anschluss des LCD-TVs anzuschließen.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.

Für die Tonübertragung schließen Sie den mitgelieferten AV-Adapter am AV-Anschluss an und verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den entsprechenden Anschlüssen des Adapters und den Audioausgängen des Geräts..

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

Mit einem SCART-Kabel

Schließen Sie einen DVD/Blu-Ray Player mit SCART-Kabel an die Buchsen SCART an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem AV-Adapter

▶ Verbinden Sie den AV-Adapter mit dem AV Anschluss an dem LCD-TV.
▶ Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgängen des externen Geräts.
▶ Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Adapter und dem Video-Ausgang des externen Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

7.5. Videorekorder anschließen

▶ Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videorekorders.
▶ Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorekorders und der Antennenbuchse in der Wand.

Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert. Wenn Sie Stereoton übertragen möchten, ist ein SCART-Anschluss notwendig.

▶ Schließen Sie das SCART-Kabel an die SCART-Buchse des LCD-TVs an.
▶ Schließen Sie das andere Ende des SCART-Kabels an die SCART OUT-Buchse des Videorekorders an.

7.6. DVD-Rekorder anschließen

▶ Schließen Sie das eine Ende des SCART-Kabels an die SCART OUT-Buchse des DVD-Rekorders an.
▶ Schließen Sie das andere Ende des SCART-Kabels an die SCART-Buchse des LCD-TVs an.
▶ Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des DVD-Rekorders.
▶ Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des DVD-Rekorders und der Antennenbuchse in der Wand.

7.7. Receiver (SAT, DVB-T, Decoder etc.) anschließen

Sie haben verschiedene Möglichkeiten ein Gerät, das als Empfänger für den LCD-TV eingesetzt werden soll (z. B. SAT-Receiver, DVB-T-Receiver, Decoder, Set-Top-Box) an Ihren LCD-TV anzuschließen.

Mit einem HDMI-Kabel

Sofern der Receiver über einen HDMI-Ausgang verfügt, schließen Sie ein HDMI-Kabel an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem YPbPr-Adapter (YUV)

Sofern der Receiver über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit Cinch Kabeln und dem mitgelieferten YUV-Adapterkabel (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) an den YPbPr Anschluss des LCD-TVs anzu-schließen.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.

Für die Tonübertragung schließen Sie den mitgelieferten AV-Adapter am AV-Anschluss an und verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den entsprechenden Anschlüssen des Adapters und den Audioausgängen des Geräts..

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

Mit einem SCART-Kabel

Schließen Sie einen Receiver mit SCART-Kabel an die Buchse SCART an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

Mit einem AV-Adapter

▶ Verbinden Sie den AV-Adapter mit dem AV Anschluss an dem LCD-TV.
▶ Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgängen des externen Geräts.
▶ Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Adapter und dem Video-Ausgang des externen Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

7.8. DVD-/Videorekorder und SAT-Receiver anschließen

Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgende Anschlussart verwenden:

▶ Schließen Sie den Receiver wie oben beschrieben an.

▶ Verbinden Sie nun den Receiver mit einem SCART-Kabel am SCART-Ausgang des DVD-Rekorders und den entsprechenden SCART-Eingang des Receivers.
▶ Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Rekorders.
▶ Schließen Sie den SAT-Receiver an den LNB der Parabolantenne an.

7.9. Camcorder anschließen

▶ Verbinden Sie das AV-Adapterkabel mit dem AV Anschluss an dem LCD-TV.
▶ Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Adapter und den Audio-Ausgängen des externen Geräts.
▶ Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Adapter und dem Video-Ausgang des externen Geräts.

HINWEIS!

Verwenden Sie ausschließlich den mitgelieferten AV-Adapter.

7.10. Gerät mit HDMI - oder DVI-Ausgang

HDMI („High Definition Multimedia Interface“) ist im Bereich der Unterhaltungs-elektronik die einzige Schnittstelle, die gleichzeitig Audio- und Videodaten digital überträgt. Sie verarbeitet alle heute bekannten Bild- und Tonformate, einschließlich HDTV (High Definition Television), und kann somit auch die Auflösung von 1080p ohne Qualitätsverlust darstellen.

Viele Geräte der Unterhaltungselektronik, z. B. DVD-Player, sind heute mit HDMI- oder DVI-Ausgängen ausgestattet.

7.10.1. Externes Gerät mit HDMI-Ausgang anschließen

▶ Schließen Sie ein HDMI Kabel (nicht im Lieferumfang) an den HDMI Eingang des LCD TVs und den HDMI Ausgang des externen Geräts an.
▶ Wenn Sie das HDMI Gerät angeschlossen haben, schalten Sie den LCD TV ein.
▶ Schalten Sie das externe HDMI Wiedergabegerät ein.

7.10.2. Externes Gerät mit DVI-Ausgang anschließen

Sollte das externe Gerät einen DVI-Ausgang haben, können Sie es ebenfalls an den HDMI-Eingang anschließen (HDMI ist abwärtskompatibel zu DVI - „Digital Visual Interface“). Sie benötigen dazu einen Adapter HDMI-DVI (nicht im Lieferumfang).

Da der DVI-Ausgang keinen Ton überträgt, schließen Sie zur Übertragung des Tons zusätzlich ein Audio-Kabel (3,5 mm Klinke) an den VGA Audio-Eingang des Geräts an.

7.11. PC anschließen

Der LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an Ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf den LCD-TV übertragen.

So schließen Sie den LCD-TV am PC an:

▶ Schalten Sie beide Geräte aus.
Schließen Sie ein VGA-Kabel (nicht im Lieferumfang) an den VGA-Eingang des LCD-TVs und an den Grafikkarten-Ausgang des PCs oder Notebooks an.
Ziehen Sie die Schrauben des Monitorkabels mit den Fingern fest, so dass die Stecker richtig in den Buchsen sitzen.
▶ Falls Sie auch den Ton übertragen möchten, verbinden Sie ein Audio-Kabel mit dem VGA Audio-Anschluss des LCD-TVs.
▶ Schalten Sie zuerst das LCD-TV ein.
▶ Schalten Sie erst danach den PC/das Notebook ein.

Wählen Sie mit SOURCE (an der Fernbedienung) oder INPUT (am Gerät) den PC-Modus aus.

Das PC-Bild erscheint auf dem LCD-TV. Mit der Taste SOURCE (an der Fernbedienung) oder INPUT (am Gerät) kommen Sie in den TV-Modus zurück.

Wenn Sie den LCD-TV als zweiten Monitor an Ihrem PC einsetzen, kann es unter Umständen notwendig sein, dass Sie in den Anzeigeeinstellungen Ihres Betriebssystems Einstellungen ändern müssen. Lesen Sie dazu in der Bedienungsanleitung des PCs/Notebooks nach, was beim Betrieb vom mehreren Monitoren zu beachten ist.

8. Menüführung

Drücken Sie die Taste MENU, um das OSD zu aktivieren. Am unteren Rand werden die jeweils möglichen Einstellungen angezeigt.
▶ Mit den Richtungstasten ▲ ▼ wählen Sie die Optionen aus dem Hauptmenü.
▶ Mit den Richtungstasten ▲▼ wählen Sie die Optionen aus einem Menü.
Mit der Richtungstaste ▶ öffnen Sie ein Untermenü (nicht in jedem Menü vorhanden).
Mit den Richtungstasten ◀ ▶ ▼ ▲ stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahl.
Mit der Taste MENU kommen Sie ins vorige Menü zurück.
▶ Mit der Taste EXIT schließen Sie das Menü.

Bitte beachten Sie, dass sich das Menü automatisch schließt, wenn keine Taste gedrückt wird.

Folgende Hauptmenüs können Sie wählen

• Menü KANAL
• Menü BILD
• Menü TON
• Menü ZEIT

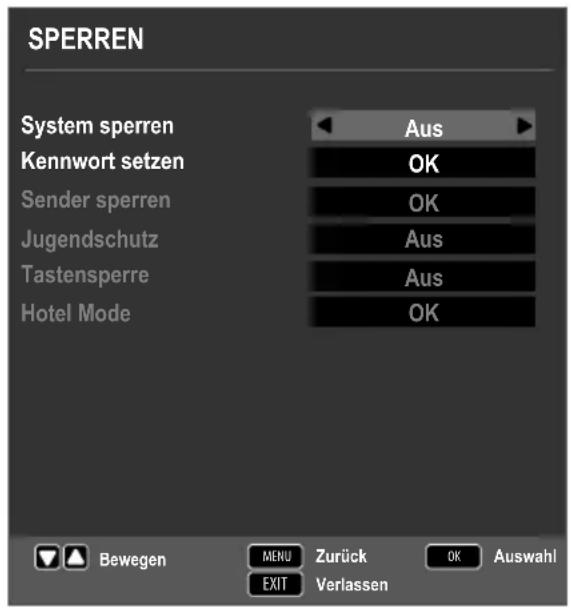

• Menü SPERREN
• Menü OPTIONEN

HINWEIS!

Aufgrund möglicher technischer Änderungen können die hier beschriebenen Menüs von denen auf Ihrem Bildschirm abweichen. Je nach gewählter Quelle, stehen nicht alle Menüs zur Verfügung.

8.1.MenüKanal

KANAL Automatische Sendersuche OK Programme bearbeiten OK Signalinformation OK CI-Informationen OK Satellit Konfiguration OK Bewegen MENU Zurück OK Auswahl EXIT Verlassen

Menüpunkt Einstellung
AUTOMATISCHE SUCHE	Sollten Sie als Quelle DTV gewählt haben (DVB-T oder DVB-C), stehen folgende Einstellmöglichkeiten zur Verfügung:
	LAND	Wählen Sie das gewünschte Land für den Sendersuchlauf.
	EMP-FANGS-ART	Wählen Sie mit den Richtungstasten die Empfangsart:• ATV+DTV (Suche nach analogen und digitalen TV Kanälen);• ATV (Suche nach analogen TV Kanälen);• DTV (Suche nach digitalen TV Kanälen)
	DIGITAL TYP	Wählen Sie mit den Richtungstasten die Anschlussart (DVB-T oder DVB-C).
	SUCH-MODUS(nur im Modus DVB-C)	Suchmodus einstellen. Belassen Sie diese Einstellung auf NETZWERKSUCHE oder VOLL, wenn sie keine speziellen Einstellungen vornehmen wollen.
	NETZ-WERK ID(nur im Modus DVB-C)	Netzwerk ID einstellen. Standardeinstellung ist AUTO.
	FRE-QUENZ(nur im Modus DVB-C)	Frequenz einstellen. Standardeinstellung ist AUTO.Nur aktiv, wenn im Suchmodus der Eintrag NETZWERKSUCHE gewählt ist.
	SYMBOL-RATE(nur im Modus DVB-C)	Symbolrate einstellen.
	LCN SENS-DERSOR-TIERUNG	Logical Channel Numbering: Wählen Sie die Einstellung EIN, wenn die Sender an-hand einer voreingestellten Senderliste sortiert werden soll (sofern vom Program-manbieter verfügbar)
	Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufhin
	Sollten Sie als Quelle SATELLIT gewählt haben, stehen folgende Einstellmöglichkeiten zur Verfügung:
	LAND	Wählen Sie das gewünschte Land für den Sendersuchlauf.
	SATELLIT	Wählen Sie den Satellit aus, über den der Suchlauf gestartet werden soll.
	SUCH-MODUS	Suchmodus einstellen.STANDARD: Ein Suchlauf für den ge-wählten Satelliten wird anhand der für diesen Satelliten gespeicherten Transpon-derliste durchgeführt. Dies benötigt et-was Zeit.NETZWERKSUCHE: Netzwerksuche ak-tivieren/deaktivieren.BLINDSUCHE: Eine vollständige Suche des gewählten Satelliten wird durchge-führt. Hierbei werden auch neue Trans-ponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Suchdurchläufe durchgeführt. Im ersten werden die Trans-ponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuche benö-tigt die meiste Zeit.
	SENDERTYP	Legen Sie fest, nach welchen Kanälen Sie Suchen wollen: FREI (freie Kanäle), VER-SCHLÜSSELT (verschlüsselte Kanäle) oder FREI+VERSCHLÜSSELT (freie und verschlüsselte Kanäle).
	SERVICETYP	Kanal Type wählen.DTV: Suche nach digitalen TV-Sendern.RADIO: Suche nach digitalen Radiosendern.ALLE: Suche nach digitalen TV- und Radiosendern.
	PRESET-LISTELADEN	Die vorinstallierte Senderliste für den Satelliten Astra 19.2E wird geladen. Dieser Suchmodus benötigt die geringste Zeit. Wählen Sie JA aus, um die Senderliste zu laden. Wählen Sie NEIN, um den Sender-suchlauf zu starten.
	Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufhin
MANUELLEANALOG SUCHE(nur im ATV- und DTV-Modus)	Hier können Sie eine manuelle Programmierung für einzelne analoge Sender durchführen.
	AKTUELLERSENDER		Wählen Sie die Programmnummer, für die Sie die Suche durchführen wollen.
	FARBSYSTEM PAL, SECAM, AUTO.
	TONSYSTEM BG, I, DK, L. Für Deutschland ist das Ton-System BG eingestellt.
	FEINABSTIM-MUNG		Führen Sie mit ◀ ▶ die Feinabstim-mung durch
	SUCHEN		Starten Sie mit ◀ ▶ den Sender-suchlauf
MANUELLEDVB-T SUCHE(nur bei DVB-T)		Hier können Sie eine manuelle Programmierung für einzelne Sender im DVB-T Modus durchführen, wenn das eingespeiste Signal über Antenne kommt. Diese Option steht nur zur Verfügung, wenn zuvor DTV als Eingangsquelle gewählt wurde.
		VHF / UHF	Wählen Sie den zu durchsuchenden Kanal. Drücken Sie OK, um den Suchlauf zu starten. Die Signalqualität wird anhand eines Balkens unterhalb dargestellt.
		DTV	Anzahl der gefundenen digitalen TV-Sender wird angezeigt.
		RADIO	Anzahl der gefundenen digitalen Radiosender wird angezeigt.
		DATEN	Anzahl der gefundenen Datenkanäle wird angezeigt.
MANUELLEDVB-C SUCHE(nur bei DVB-C)		Hier können Sie eine manuelle Programmierung für einzelne Sender im DVB-C Modus durchführen, wenn das eingespeiste Signal über Kabel kommt. Diese Option steht nur zur Verfügung, wenn zuvor DTV als Eingangsquelle gewählt wurde.
		FREQUENZ	Suchfrequenz einstellen mit ◀ ▶ oder den Zifferntasten der Fernbedienung
		SR	Symbolrate einstellen.
		QAM TYPE	Modulation einstellen.
		DTV	Anzahl der gefundenen digitalen TV-Sender wird angezeigt.
		RADIO	Anzahl der gefundenen digitalen Radiosender wird angezeigt.
		DATEN	Anzahl der gefundenen Datenkanäle wird angezeigt.
PROGRAMME BEARBEITEN	Hier sehen Sie die aktuell gespeicherten Sender. Für jeden Sender können Sie die nachfolgenden Einstellungen vornehmen.
	LÖSCHENWählen Sie den Sender an, den Sie löschen möchten, und drücken Sie dierote Taste [P R O G R A M]. Der markierte Sender wird daraufhin gelöscht.DVB-T/C: Ist die FunktionLCN SENDERSORTIERUNG eingeschaltet, werden die Programmnummern beim Senderlöschen mit gelöscht. Um dies zu vermeiden, schalten sie die Funktion unterAUTOMATISCHE SU-CHEaus.
	ÄNDERN(nur bei ATV)Wählen Sie den Sender an, den Sie umbenennen möchten, und drücken Sie diegrüne Taste [INTRO]. Nun können Sie den ersten Buchstaben ändern: Über die Richtungstasten ▲▼ können Sie im Zeichensatz hoch und runter scrollen.Gehen Sie mit der Richtungstaste ▶ auf den nächsten Buchstaben usw.Am Ende drücken Sie noch einmal diegrüne Taste [INT-RO], um den Namen zu speichern.
	BEWEGENWählen Sie den Sender an und drücken Sie diegelbe Taste [R E P E A T]. Verschieben Sie den Sender mit ▲▼ auf den gewünschten Platz und drücken Sie diegelbe Taste [R E P E A T] ein weiteres Mal. Die anderen Sender werden entsprechend mit verschoben.
	SPRINGENWählen Sie den Sender an, den Sie beim Durchblättern der Sender über die TastenP+/- überspringen möchten, und drücken Sie dieblaue Taste [A - B].Der Sender kann weiterhin über die Zifferntasten angewählt werden.
	FAVUm einen Sender in eine Favoritenliste abzuspeichern, markieren Sie diesen und drücken die TasteFAV. Die Favoritenlisten rufen Sie über die Tasten der Fernbedienung auf.
SIGNALINFORMATION	Hier werden die Signalinformationen des eingestellten Senders angezeigt. Diese Option steht Ihnen nur im DTV Modus zur Verfügung.
CI INFORMATION (CI+)	Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CA-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen finden Sie in der mit dem Modul gelieferten Dokumentation.Installieren Sie die CI-Komponenten auf folgende Weise in Ihrem Fernsehgerät:▸ Schalten Sie das Fernsehgerät aus und ziehen Sie den Netzstecker.▸ Setzen Sie zunächst das CI-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließend stecken Sie die Karte ein.HINWEIS! Beachten Sie, dass Sie das CI Modul nur einsetzen oder herausnehmen dürfen, wenn das Gerät vom Stromnetz getrennt ist.Das CI-Modul muss richtig herum eingesetzt werden; falsch herum lässt es sich nicht einschieben. CI-Modul oder Fernsehgerät können beschädigt werden, falls Sie versuchen, das CI-Modul mit Gewalt einzuschieben.▸ Verbinden Sie das Fernsehgerät mit der Stromversorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte erkannt wird.▸ Bei manchen CAM-Modulen sind zusätzlich einige Einrichtungsschritte erforderlich, die Sie im Menü CINFORMATIONENausführen können.

Menüpunkt Einstellung
SATELLIT KONFIGU-RATION(nur DVB-S)	SATELLIT	Wählen Sie den Satelliten aus, für den Sie die Einstellungen ändern oder den Suchlauf durchführen möchten.
		BEARBEITENDrücken Sie die grüne Taste, um den angewählten Satelliten zu bearbeiten.
		SATELLITEN NAME	Mit Hilfe der eingeblendeten Tas-tatur können Sie den Namen des Satelliten ändern. Wählen Sie mit den Pfeiltasten die gewünschten Zeichen und bestätigen Sie die-se mit der Taste OK. Speichern Sie den neuen Namen mit der blau-en Taste.
		LÄNGEN-GRAD RICHTUNG	Mit den Richtungstasten ◀ ▶ wählen Sie die Orbit Position WEST oder EAST.
		LÄNGEN-GRAD WINKEL	Mit den Zahlentasten geben Sie die Gradzahl ein.
		BAND	Wählen Sie das gewünschte Fre-quenzband KU oder C.
		NEUDrücken Sie die gelbe Taste, um einen neuen Satelliten anzulegen. Die Einstellmöglichkeiten sind hier die selben, wie unter BEARBEITEN.
		SUCEDrücken Sie die blaue Taste, um Einstellungen für den Suchlauf vorzunehmen.
		SUCHMODUS	Suchmodus einstellen.STANDARD: Ein Suchlauf für den gewählten Satelliten wird anhand der für diesen Satelliten gespeicherten Transponderliste durchgeführt. Dies benötigt etwas Zeit.NETZWERKSUCHE: Netzwerk-suche aktivieren/deaktivieren.BLINDSUCHE: Eine vollständige Suche des gewählten Satelliten wird durchgeführt. Hierbei werden auch neue Transponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Such-durchläufe durchgeführt. Im ersten werden die Transponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuche benötigt die meiste Zeit..
		SENDERTYP	Legen Sie fest, nach welchen Kanälen Sie Suchen wollen: FREI (freie Kanäle), VERSCHLÜS-SELT (verschlüsselte Kanäle) oder FREI+VERSCHLÜSSELT (freie und verschlüsselte Kanäle).
		SERVICETYP	Kanal Type wählen.DTV: Suche nach digitalen TV-Sendern.RADIO: Suche nach digitalen Radiosendern.ALLE: Suche nach digitalen TV-und Radiosendern.
		Drücken Sie die Taste OK, nachdem Sie alle Einstellungen vorgenommen haben. Der Suchlauf über den gewählten Satelliten wird nun gestartet.

Menüpunkt Einstellung

	TRANS-PONDER	Wechseln Sie mit der Pfeiltaste EPG in die Spalte TRANSPONDER und wählen Sie mit den Pfeil-tasten ▲ ▼ den Transponder aus, über den der Suchlauf gestartet werden soll. Drücken Sie nun die Taste OK, um den betreffenden Transponder mit einem roten Haken zu markieren.
		NEUDrücken Sie diegelbeTaste, um einen neuen Transponder hinzuzufügen. Geben Sie die gefor-derten Werte ein und bestätigen mit OK bzw. drückenEXIT, um abzubrechen.
		FRE-QUENZ	Geben Sie über die Zahlentasten die Frequenz ein.
		SR(KS/S)	Geben Sie über die Zahlentasten die Symbolrate ein.
		POLARI-TÄT	Wählen Sie mit ◀ ▶ die Polarisati-onsebene.
		LÖSCHENWählen Sie den zu löschenden Transponder wie oben beschrieben aus der Liste aus und drücken Sie dieroteTaste. Bestätigen Sie die Abfrage mit JA.
		BEARBEITENDie Einstellmöglichkeiten entsprechen denen von NEU.
		SUCHEDie Einstellmöglichkeiten entsprechen denen vonSUCHEunter Satellit.
	LNB TYP	Geben Sie hier die Oszilatorfrequenz zu Ihrem LNB-Typ aus. Als Standard ist09750/10600 ausgewählt.
		FolgendeUNICABLE SETTINGSkönnen hier vorgenommen werden.
		IF CHAN-NEL	Hier können Sie die IF Frequenz ein-stellen
		CENTREFREQ	Hier können Sie die Center Frequenz einstellen
		SAT POSITION	Hier können Sie die Satellitenpositi-on einstellen
	LNB VER-SORGUNG	Stellen Sie hier die LNB-Spannung ein.
Menüpunkt Einstellung
	22KHZ	Stellen Sie hier ggf. den Tone ein, Standard ist AUTO.
	TONE-BURST	Wenn Ihre Satelliten-Anlage ein Tonburst benötigt, können Sie hier BURST A oder B einstellen.
	DISEQC 1.0/1.1	Wenn Sie eine Satelliten-Antenne mit mehreren LNBs bzw. einem Di-SEqC-Schalter angeschlossen haben, stellen Sie das gewünschte LNB hier ein.
	MOTOR	Wenn Ihre Satelliten- Antenne eine Motorsteuerung hat, wählen Sie mit ◀ ▶ die gewünschte Di-SEqC-Version aus. Drücken Sie OK, um die Antennenposition zu definieren.
	Um die Suche zu starten drücken Sie die blaue Taste (SUCHE) und bestätigen Sie mit OK.

8.2. Menü Bild

BILD Bildeinstellung Standard Kontrast 50 Helligkeit 50 Farbe 50 Farbton 50 Schärfe 50 Farbtemperatur Normal Rauschunterdrückung Mittel HDMI Mode Auto Bewegen MENU Zurück OK Auswahl EXIT Verlassen

Menüpunkt Einstellung
BILDEINSTEL-LUNG	Bildmodus wählen: STANDARD, DYNAMISCH, MILD, PERSÖNLICH. Diese Funktion entspricht der Taste P.MODE.Bei der Einstellung PERSÖNLICH können Sie KONTRAST, HELLIGKEIT, FARBE, FARBTON und SCHÄRFE selbst einstellen. Bei den anderen Einstellungen sind diese Parameter fest definiert.
KONTRAST	Kontrast verringern bzw. erhöhen (Skala 0 - 100).
HELLIGKEIT	Helligkeit verringern bzw. erhöhen (Skala 0 - 100).
FARBE	Farbe verringern bzw. erhöhen (Skala 0 - 100).
FARBTON	Farbton Einstellungen nur bei NTSC-Empfang verfügbar
SCHÄRFE	Schärfe verringern bzw. erhöhen (Skala 0 - 100).
FARBTEM-PERATUR	Farbtemperatur wählen: KALT, NORMAL und WARM.
RAUSCH-UNTERDRÜ-CKUNG	Mit dieser Funktion können Sie das Bildrauschen verringern und die Bildqualität bei schwachem Signal verbessern. Wählen Sie zwischen AUS, NIEDRIG, MITTEL, HOCH und STANDARD.
HDMI MODE AUTO: Automatische Anpassung des Bildformat an das Ein-gangssignalVIDEO: Format für die Wiedergabe von Videos (Overscan)PC: Format für die Wiedergabe von PC Signalen (1:1 Darste-lung).

8.3. Menü Ton

TON Tonmodus Standard Höhen 50 Bässe 50 Balance 50 Autom. Lautstärke Aus SPDIF Mode PCM AD Auswahl Aus Bewegen MENU Zurück OK Auswahl EXIT Verlassen

Menüpunkt Einstellung
TONMODUS	Audiomodus wählen: STANDARD, FILM, MUSIK, BE-NUTZER. Diese Funktion entspricht der Taste S O U N D .
HÖHEN	Tiefe Frequenzen verringern bzw. erhöhen (Skala 0 - 100).
BÄSSE	Hohe Frequenzen verringern bzw. erhöhen (Skala 0 - 100).
BALANCE	Stellen Sie die Balance zwischen dem linken und rechten Lautsprecher ein.
AUTOM. LAUT-STÄRKE	Die Funktion AVL (Automatic Volume Limiting) gleicht die unterschiedlichen Lautstärken der verschiedenen Sendungen aus. Stellen Sie auf AUS, so hören Sie die Originallautstärken. Stellen Sie auf EIN, so hören Sie eine gleichmäßige Lautstärke.
SPDIF MODE	SPDIF Modus einstellen.
AD AUSWAHL	Erzählermodus aktiveren/deaktivieren, sowie Lautstärke einstellen. Verfügbar nur im DTV-Modus. Unterstützung abhängig von der Sendung.

8.4. Menü Zeit

ZEIT Uhr 21/Jan 10:11 Zeitzone GMT+1 Einschlaf-Timer Aus Autom. Abschaltung 4H OSD Zeit 30 s Bewegen MENU Zurück OK Auswahl EXIT Verlassen

Menüpunkt Einstellung
UHR	Anzeige der Uhrzeit. Einstellung nicht möglich. Diese Option steht nur im DTV Modus zur Verfügung.
ZEITZONE	Hierüber können Sie die Zeitzone einstellen. Diese Option steht nur im DTV Modus zur Verfügung.
EINSCHLAF-TIMER	Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausschaltet.Wählen Sie AUS, um die Funktion zu beenden.
AUTOM.ABSCHALTUNG	Stellen Sie hier die Zeit ein, wonach sich der LCD-TV automatisch ausschaltet, wenn keine Bedienung über das Bedienfeld oder der Fernbedienung innerhalb der vorgegeben Zeit stattgefunden hat.Dies ist eine Funktion die dem Umweltschutz dient.
OSD ZEIT	Hier können Sie die Zeit einstellen, nach der das OSD-Menü sich automatisch schließt

8.5. Menü Sperren

SPERREN System sperren Kennwort setzen Sender sperren Jugendschutz Tastensperre Hotel Mode Aus OK OK Aus Aus OK Bewegen MENU Zurück OK Auswahl EXIT Verlassen

Menüpunkt Einstellung
SYSTEM SPERREN H	Hierüber schalten Sie die Einstellungen SENDER SPERREN, JUGENDSCHUTZ, TASTENSPERRE und HOTEL MODE frei. Geben Sie dafür das Passwort ein. Im Auslieferungszustand: 0000.
KENNWORT SETZEN	Es öffnet sich ein Feld zur Eingabe der Passwörter.
	ALTES PASSWORTEINGEBEN	Geben Sie mit den Zifferntasten das bestehende Passwort ein. Im Auslieferungszustand: 0000.
	NEUES PASSWORTEINGEBEN	Geben Sie ein neues vierstelliges Passwort ein.
	NEUES PASSWORTHIEDERHOLEN	Geben Sie das neue Passwort noch malein. Das neue Passwort wird gespeichert
	[HINWEIS]Notieren Sie sich das neue Passwort. Es wird beim Wiederherstellen der Werkseinstellungen nicht zurückgesetzt.Sollten Sie das Passwort vergessen haben, benutzen Sie das Master-Passwort „4711“.
SENDER SPERREN	Legen Sie hier fest welche Sender gesperrt werden soll
JUGENDSCHUTZ	Hier können Sie das Alter wählen.Diese Option steht nur im DTV Modus zur Verfügung.
TASTENSPERRE	Hierüber schalten Sie die Tastensperre für die Bedienelemente am LCD-TV ein oder aus. Der LCD-TV kann dann nur über die Fernbedienung bedient werden.
HOTELMODUS	Im Hotelmodus können sie verschiedene Einstellungen vornehmen, um die Nutzung und Bedienung des Gerätes zu begrenzen.

8.6.MenüOptionen

OPTIONEN OSD Sprache Deutsch Videotext Zeichensatz West Audiosprachen Deutsch Untertitelsprache Deutsch Gehörlosenhilfe Aus Bildformat Automatisch Blauer Bildschirm Aus Erstinstallation OK Werkseinstellungen OK Software Update (USB) OK Bewegen MENU Zurück OK Auswahl EXIT Verlassen

Menüpunkt Einstellung
OSD-SPRACHE	Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um.
VIDEOTEXT ZEICHENSATZ	Wählen Sie hier den Videotext Zeichensatz: WEST, EAST, RUSSIAN, ARABISCH oder FARSI.
Menüpunkt Einstellung
AUDIOSPRACHEN	Wird die aktuelle Sendung in mehreren Sprachen ausgestrahlt, so können Sie hier ihre bevorzugte Sprache einstellen. Diese wird entsprechend wiedergegeben. Sie können ihre Einstellungen für zwei Sprachen (ERSTE, ZWEITE) vornehmen.
UNTERTITELSPRA-CHE	Wird die aktuelle Sendung mit mehreren Untertitelsprachen ausgestrahlt, so können Sie hier ihre bevorzugte Sprache einstellen. Diese wird entsprechend wiedergegeben. Sie können ihre Einstellungen für zwei Sprachen (ERSTE, ZWEITE) vornehmen.
GEHÖRLOSEN-HILFE	Wenn der Sender spezielle Audiosignale für Hörgeschädigte überträgt, können Sie die Einstellung auf EIN stellen, um diese Signale zu empfangen. Diese Option steht nur im DTV Modus zur Verfügung.
BILDFORMAT	Stellen Sie hier das Bildformat ein. Diese Funktion entspricht der Taste SIZE
BLAUER BILD-SCHIRM	Wenn das LCD-TV kein Signal empfängt, erscheint statt des „Schnee“ oder des schwarzen Bildes ein blauer Hintergrund.
ERSTINSTALLATION	Hier können Sie das Menü zur Erstinstallation aufrufen.
WERKSEINSTELLUNGEN	Hier können Sie das Gerät auf die Werkseinstellung zurücksetzen.
SOFTWARE UPDATE (USB)	Hier können Sie nach der neuesten Software für den Fernseher suchen und diese aktualisieren. Das Update dauert einige Minuten. Unterbrechen Sie den Update-Vorgang nicht, um irreparable Schäden am Gerät zu vermeiden.

8.6.1. Senderliste

Drücken Sie während des TV-Betriebs die Taste O K, um die SENDERLISTE aufzurufen. Folgende Optionen stehen Ihnen hier zur Verfügung:

Taste Eintrag	Funktion
▲▼	Mit diesen Tasten können Sie sich abwärts/aufwärts in der Senderliste bewegen. Drücken Sie die Taste OK, um auf den aktuell gewählten Sender umzuschalten.
Gelbe Taste [REPEAT](nur wenn ALLE Sen-der angezeigt wer-den)	FINDEN	Diese Option ermöglicht eine Sendersuche über ein Tastenfeld. Geben Sie den Namen des gesuch-ten Senders ein, indem Sie mit den Pfeiltasten die gewünschten Zeichen anwählen und jeweils mit der Taste OK bestätigen. Sobald Sie ein Zeichen eingeben, werden automatisch alle Sender ange-zeigt, die mit diesem Zeichen beginnen. Wählen Sie im Anschluss den Eintrag OK und bestätigen Sie mit der Taste OK . Das Gerät schaltet nun auf den ersten Sender der gefundenen Auswahl.
Grüne Taste [INTRO](nur wenn ALLE Sen-der ange-zeigt wer-den (nur bei Satellit ver-fügbar))	SORTIEREN	Mit dieser Option können Sie die Sortierung der Senderliste festlegen:BY DEFAULT: Die Sender werden nach den Stan-dard-Vorgaben sortiert.SORTIEREN NACH FREQUENZ: Die Sender werden nach der Frequenz sortiert.SORTIEREN NACH SERVICE...: Die Sender werden nache dem Namen sortiert.SORTIEREN NACH SATELLITEN...: Die Sen-der werden nach dem Satellitennamen sortiert.SORTIEREN NACH VERSCHL...: Verschlüssel-te und freie Sender werden getrennt voneinander sortiert.
CH+/CH-	SEITE AUF / AB	Mit diesen Tasten können Sie sich in 10er Schrit-ten durch die einzelnen Seiten der Senderliste be-wegen.
< >	WÄHLEN	Bei DTV und Satellit verfügbar– ALLE: alle Sender werden aufgeführt;– DTV: nur die digitalen TV-Sender werden aufgeführt;– RADIO: nur die Radiosender werden auf-geführt.– DATEN: nur die Daten werden aufgeführt.– HD: nur die HD-Sender werden aufgeführt.– FREI: nur die frei verfügbaren Sender wer-den aufgeführt;– VERSCHLÜSSELTES PROGRAMM: nur die verschlüsselten Sender werden aufge-führt;– Satellitenanwahl: Es werden alle Sender aufgeführt, die vom gewählten Satelliten gesendet werden.

9. Media Player

Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Fotos, Musik, Videos oder Text wiedergeben. Welche Formate unterstützt werden, erfahren Sie in den Technischen Daten am Ende dieser Anleitung.

HINWEIS!

Unter Umständen sind bestimmte Arten von USB-Geräten mit diesem LCD-TV nicht kompatibel.

Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätsprobleme entstehen können.

Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird. Sie sollten insbesondere nicht mehrmals schnell hintereinander das USB-Gerät ein- und wieder abstecken.

9.1. Zugriff auf den Media Player

▶ Schließen Sie den USB-Datenträger am seitlichen USB-Anschluss des Gerätes an.
Drücken Sie die Taste SOURCE (an der Fernbedienung) oder INPUT (am Gerät) und wählen Sie mit ▲▼ die Quelle MEDIA.
▶ Bestätigen Sie mit OK.
Drücken Sie alternativ die Taste MEDIA an der Fernbedienung, um den Media Player zu öffnen.

9.2. Hauptmenü des Media Players

Nachdem Sie wie oben beschrieben über USB auf den Media Player zugegriffen haben, gelangen Sie in das Hauptmenü.

▶ Die nachstehenden Auswahlmöglichkeiten stehen Ihnen zur Verfügung:

• FOTO - zur Wiedergabe von Fotodateien
• MUSIK - zur Wiedergaben vom Musikdateien
• FILM - zur Wiedergabe vom Videodateien
• TEXT - zur Wiedergabe von Textdateien

Wählen Sie mit ◀ das entsprechende Menü und bestätigen mit OK.

Wählen Sie nun die Quelle, von dem Sie die Dateien abspielen möchten (z. B. USB-Stick oder eine Festplatte).

Im Menü der jeweiligen Medien FOTO, MUSIK, FILM, TEXT können Sie mit der roten Taste ein Objekt löschen.

Um den Media Player zu verlassen, drücken Sie die Taste SOURCE (an der Fernbedienung) oder INPUT (am Gerät) und wählen Sie eine andere Quelle, oder drücken Sie EXIT um zur zuvor genutzten Quelle zurück zukehren.

9.3. Fotos anzeigen

Wenn Sie FOTO aus dem Hauptmenü wählen, werden die verfügbaren Bilddateien gefiltert und am Bildschirm dargestellt.

Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit ◀ ▶ ▲ ▼ zunächst den Ordner und öffnen Sie ihn mit O K.
Wählen Sie mit ◀ ▶ ▲ ▼ das gewünschte Foto aus, um es anzuzeigen. Drücken Sie OK, um das Foto anzuzeigen.
Mit der Taste OK können Sie weitere Optionen auswählen. Bestätigen Sie eine Option jeweils mit OK.

• PLAY/PAUSE: Starten/Unterbrechen Sie die Diashow aller Fotos.
  – VORHERIGES/NÄCHSTES: Voriges/nächstes Bild anzeigen.

- STOP: Wiedergabe der Diashow stoppen.

• REPEAT ALL: Stellen Sie eine Wiederholung der Diashow ein
• MUSIK: Hintergrundmusik ein-/ausschalten
• PLAYLISTE: Zeigt die Wiedergabeliste der Bilder an
• INFO.: Zeigt Informationen zum angezeigten Bild an

- ROTATE®/®Dreht das gewählte Bild um 90 Grad gegen/im Uhrzeigersinn

• ZOOM IN/OUT: Vergrößert/verkleinert das angezeigte Bild
• BEWEGEN: Haben Sie zuvor mit der Zoom-Funktion die Darstellung vergrößert, können Sie mit den Richtungstasten ◀ ▶ ▲ ▼ die nicht sichtbaren Bereiche anwählen.

Zur Wiedergabe der Dateien können Sie außerdem die Medientasten auf der Fernbedienung verwenden.
Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren

9.4. Musik wiedergeben

Wenn Sie MUSIK aus dem Hauptmenü wählen, werden die verfügbaren Musikdaten gefiltert und am Bildschirm dargestellt.

Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit ◀ ▶ ▲ ▼ zunächst den Ordner und öffnen Sie ihn mit OK.
Wählen Sie mit ◀ ▶ ▲ ▼ das gewünschte Musikstück aus, um es wiederzugeben. Drücken Sie OK, um das Stück zu starten.
Mit der Taste OK können Sie weitere Optionen auswählen. Bestätigen Sie eine Option jeweils mit OK.

• PLAY/PAUSE: Starten/Unterbrechen Sie die Wiedergabe des Musikstücks
• FB/FF: Schneller Rücklauf/Vorlauf
• VORHERIGES/NÄCHSTES: Voriges/nächstes Musikstück wiedergeben
• STOP: Wiedergabe des Musikstücks stoppen
• REPEAT ALL: Stellen Sie eine Wiederholung der Titel ein
• STUMM: Stummschalten der Wiedergabe
• PLAYLISTE: Zeigt die Wiedergabeliste der Musiktitel an
  – INFO.: Zeigt Informationen zum angezeigten Titel an
  – GEHE ZU: Titel zu einem bestimmten Zeitpunkt starten

Zur Wiedergabe der Dateien können Sie außerdem die Medientasten auf der Fernbedienung verwenden.

Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren.

9.5. Videos wiedergeben

Wenn Sie FILM aus dem Hauptmenü wählen, werden die verfügbaren Videodateien gefiltert und am Bildschirm dargestellt.

Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit ◀ ▶ ▲ ▼ zunächst den Ordner und öffnen Sie ihn mit O K.
Wählen Sie mit ◀ ▶ ▲ ▼ das gewünschte Video aus, um es wiederzugeben. Drücken Sie OK, um das Video zu starten.
Mit der Taste OK können Sie weitere Optionen auswählen. Bestätigen Sie eine Option jeweils mit OK.

• PLAY/PAUSE: Starten/Unterbrechen Sie die Wiedergabe des Videos.
  – FB/FF: Schneller Rücklauf/Vorlauf
• VORHERIGES/NÄCHSTES: Voriges/nächstes Video anzeigen
• STOP: Wiedergabe des Videos stoppen
• CHARSET: Textformat für Untertitel einstellen
• REPEAT ALL: Stellen Sie eine Wiederholung der Videos ein.
  – SETZE A: Wiederholt ein Video innerhalb eines bestimmten Abschnittes
• PLAYLISTE: Zeigt die Wiedergabeliste der Videos an
• INFO.: Zeigt Informationen zur angezeigten Videodatei an
  – ZEITLUPE: Zeitlupendarstellung

– SCHRITT VOR: Schrittweise Wiedergabe

– GEHE ZU: Video zu einem bestimmten Zeitpunkt starten

- ZOOM IN/OUT: Vergrößert/verkleinert das angezeigte Bild

– BILDFORMAT: Bildformat ändern

- BEWEGEN: Haben Sie zuvor mit der Zoom-Funktion die Darstellung vergrößert, können Sie mit den Richtungstasten ◀ ▶ ▲ ▼ die nicht sichtbaren Bereiche anwählen.

Zur Wiedergabe der Dateien können Sie außerdem die Medientasten auf der Fernbedienung verwenden.

Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren.

9.6. Text wiedergeben

Wenn Sie TEXT aus dem Hauptmenü wählen, werden die verfügbaren Dateien gefiltert und am Bildschirm dargestellt.

Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit ◀ ▶ ▲ ▼ zunächst den Ordner und öffnen Sie ihn mit O K.
Wählen Sie mit ◀ ▶ ▲ ▼ den gewünschten Text aus, um ihn darzustellen. Drücken Sie O K, um den Text darzustellen.
▶ Mit den Tasten ◀ ▶ können Sie im Dokument vor- und zurückblättern.
Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren.

10. EPG - Programmführer

Mit der Taste EPG öffnen Sie das „elektronische TV-Programm“.

In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender.

Drücken Sie die Taste EPG, um den Programmführer zu öffnen.

▶ Wählen Sie mit ◀ ▶ einen Sender aus.

▶ Wählen Sie mit ◀ ▶ einen Tag aus.

▶ Blättern Sie mit ▲ ▼ bzw. ◀ ▶ durch die Sendungen.

HINWEIS!

Die angezeigten Programminformationen werden von den Sendeanstalten erstellt. Falls keine Programminformation dargestellt wird, ist dies kein Fehler Ihres LCD-TVs.

Die folgende Tabelle zeigt die Optionen für den PROGRAMMFÜHRER:

Taste Eintrag Funktion
Grüne Taste [INTRO]	ERINNERN	Nimmt die ausgewählte Sendung in den Zeitplan auf. Sobald der programmierte Zeitpunkt erreicht wird, schaltet das Gerät automatisch auf die programmierte Sendung um.Eine Erinnerung der aktuellen Sendung ist nicht möglich. Wählen Sie hier zwischen einer einmaligen (A), einer täglichen (D) oder einer wöchentlichen (W) Erinnerung. Bei der Einstellung ⏻ wird zum programmierten Zeitpunkt eine Erinnerung eingebendet, ohne dass automatisch umgeschaltet wird.
Gelbe Taste [REPEAT]	LETZTER TAG	Das Programm des vorherigen Tages wird aufgerufen. Dies ist nur bis zum aktuellen Tag möglich. Das Programm der Vergangenheit wird nicht angezeigt.
Blaue Taste [A-B]	NÄCHSTER TAG	Das Programm des nächsten Tages wird aufgerufen.
▲▼◄►	BEWEGEN	Mit den Richtungstasten bewegen Sie sich innerhalb des Programmführers.
INFO	DETAILS	Zeigt eine detaillierte Beschreibung der markierten Sendung (falls verfügbar).Drücken Sie die Taste noch einmal, um die Beschreibung auszublenden.
OK	OK	Bestätigen Sie die Auswahl oder die Einstellung.

11. Problemebehebung

Fehler Maßnahme
Es erscheint kein Bild und es ist kein Ton zu hören.	Überprüfen Sie, ob das Netzkabel richtig an der Steckdose angeschlossen ist.Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.
Es erscheint kein Bild von AV.	Überprüfen Sie, ob Kontrast und Helligkeit korrekt eingestellt sind.Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.Überprüfen Sie, ob die richtige AV-Quelle angewählt ist.
Es ist kein Ton zu hören.	Vergewissern Sie sich, dass die Lautstärke nicht auf Minimum steht.Vergewissern Sie sich, dass die Stummschaltung nicht aktiviert ist. Drücken Sie dazu die Taste oben links auf der Fernbedienung mit dem durchgestrichenen Lautsprechersymbol.Prüfen Sie, ob ein Kopfhörer angeschlossen ist.Haben Sie einen Sat-Receiver oder DVD-Player über einen Scartkabel am Fernseher angeschlossen, prüfen Sie, ob das Kabel fest in der Scartbuchse sitzt.
Es gibt kein Bild oder keinen Ton. Es sind aber Geräusche zu hören.	Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist nicht deutlich.	Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist zu hell oder zu dunkel.	Überprüfen Sie die Einstellungen von Kontrast und Helligkeit.
Das Bild ist nicht scharf.	Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist.Überprüfen Sie die Einstellungen der Schärfe und Rauschreduktion im Menü BILD.
Es erscheint ein Doppel- oder Dreifachbild.	Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen.
Das Bild ist ge-punktet.	Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Legen Sie die Kabel weiter auseinander.
Es erscheinen Streifen am Bildschirm oder die Farben verlassen.	Liegt eine Interferenz von einem anderen Gerät vor?Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone können auch Interferenzen verursachen.Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht.
Die Bedienknöpfe am Gerät funktionieren nicht	Eventuell ist die Kindersicherung aktiviert.
Die Fernbedienung funktioniert nicht.	Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig eingelegt sind.Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.

11.1. Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Bei welchem Bedienungsschritt ist das Problem aufgetreten?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
  Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

11.2. Pixelfehler bei LCD-TVs

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen.

Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 6,2 Mio. Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fer-

tigungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixel bzw. einzelnen Sub-Pixel kommen.

5 Pixel 5 Pixel Zeilen Pixel blau grün Sub-Pixel rot

Pixelfehler-klasse	Fehlertyp 1ständig leuchtender Pixel	Fehlertyp 2ständig schwarzer Pixel	Fehlertyp 3defekter Subpixel
			leuchtend	schwarz
0	0		0	0
I	1		1	1 2
			1	3
			0	5
II 2 2 5			5-n*	0
			0	2xn*
				10
III 5 15	50		50-n*	0
			0	2xn*
				100
IV	50	150	500	0
			500-n*	2xn*
			0	1000

n^*=1,5

Die erlaubte Anzahl von Fehlern der o. g. Typen in jeder Fehlerklasse bezieht sich auf eine Million Pixel und muss entsprechend der physikalischen Auflösung der Displays umgerechnet werden.

Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse).

11.3. Reinigung

Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern:

WARNUNG!

Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.

• Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV-Gerät korrekt aufgestellt haben.
• Falls die Hochglanzpolierung schmutzig wird, wischen Sie zunächst den Staub ab. Wischen Sie dann sanft mit einem Reinigungstuch nach. Wenn Sie nicht erst den Staub abwischen, oder Sie die Hochglanzpolierung zu stark abwischen, könnte die Hochglanzpolierung zerkratzt werden
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Um Schäden am Gerät zu vermeiden, darf keinesfalls Wasser ins Geräteinnere gelangen.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.
• Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um das LCD-TV zu transportieren.

ACHTUNG!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

12. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Gerät

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

13. Technische Daten

LCD-TV	MEDION®
Gerätebezeichnung P13165 (MD 21403)
Bildschirmgröße 54,6 cm (21,5") LCD; 16:9-Display
Leistungsaufnahme: max. 36 Watt
Leistungsaufnahme Standby < 0,50 W
Ausgangsleistung Lautsprecher 2 x 3 W RMS
Physikalische Auflösung 1920 x 1080
TV-System Pal B/G, D/K, I; Secam L,L'
Programmplätze 199 (ATV), 6.000 (DTV)

Kanäle
	VHF (Band I/III)
	UHF (BAND U)
	HYPERBAND
	KABEL-TV (S1-S20) / (S21-S41)
	DVB-T / DVB-T2 HD (H.265)
	DVB-C
	DVB-S2

Anschlüsse
	Antennenanschluss(analog TV, DVB-T oder DVB-C)
	Satellitenanschluss
	1 x USB Anschluss
	Common Interface (CI+) Slot
	Video
	1 x HDMI In mit HDCP-Entschlüsselung
	1 x SCART
	1 x VGA (15 Pin D-Sub)
	AV In(Adapter 3,5 mm Klinke auf Cinch)
	YPbPr In (YUV)(Adapter 3,5 mm Klinke auf Cinch)
	Audio
	Stereo Audio In für AV, YPbPr (YUV) (Adapter 3,5 mm Klinke auf Cinch)
	PC Audio In (3,5 mm Klinke)
	Kopfhörerausgang (3,5 mm Klinke)
	Digital Audio Out (SPDIF) (koaxial)

Laufwerke / Speichermedien
Laufwerke USB, Common Interface
Unterstützte Formate über USB2	Foto: BMP, JPG, JPEG, PNG
	Musik: MP3, FLAC, OGG
	Film: AVI, MKV, MP4, MPEG 1/2/4, MOV, TS, VOB, Xvid, 3GP
	Text: TXT
Kapazitätsgrößen USB max. 1 TB

Fernbedienung
Übertragungsart Infrarot
LED-Klasse 1
Batterientyp 2 x 1,5V AAA

Abmessungen / Umgebungstemperaturen
Zulässige Umgebungstemperatur	+5 °C - +35 °C
Zulässige relative Luftfeuchtigkeit	20 % - 85 %
Abmessungen ohne Fuß (B x H x T)	ca. 509 x 316 x 79 mm
Abmessungen mit Fuß (B x H x T)	ca. 509 x 346 x 177 mm
Gewicht ohne Fuß ca. 2,2 kg
Gewicht mit Fuß ca. 2,4 kg
Wandmontage Vesa Standard, Lochabstand 100 x 100 mm	3

CE

13.1. Produktdatenblatt

Gemäß Verordnung 1062/2010

ENERG Y IJA ENERGIA · EVERYEA IE IA MEDION® P13165 (MD 21403) MSN 30020531 A A+ A B C D E F ENERGIA · EHERGIA ENERGIEIA · ENERGIJA ENERGY · ENERGIE ENERGI 22 Watt 33 kWh/annum 54,6 cm 21,5 inch 2010/1062 - 2014

Leistungsaufnahme Standby: 0,40 W

Leistungsaufnahme im Aus-Zustand: ---

Physikalische Auflösung: 1920 x 1080

14. Impressum

Copyright © 2016

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnthof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

15. Index

A

Anschließen....11

Antenne 23

Camcorder....36

Digitaler Verstärker 32

DVD/Blu-Ray Player 33

DVD-Rekorder....34

Gerät mit DVI 37

Gerät mit HDMI ....36

Kopfhörer 32

PC 37

Receiver....34

Soundbar/Surround-Anlage......32

Stromversorgung ......23

Videorekorder....34

Antenne 22

Aufstellort 8

Aufstellungsort...... 8

Auspacken 21

B

Batterien 12,21

Bedienung 27

Betriebssicherheit 6

Bildeinstellungen 27

C

Common Interface 22

E

Entsorgung....65

Erstinstallation....23,53

F

Farbtasten 30

Favoritenliste....28

Fehler....61

Fernbedienung ....18

Full HD 4

G

Geräte anschließen 32

Geräteübersicht 15

Rückseite......16

Vorderseite......15

Gerät mit HDMI 36

H

Hinweise zur Konformität ....14

|

Impressum....69

Infos anzeigen 28

L

Lieferumfang....5

M

Media Player 55

Menü

Bild 48

Kanal....39

Optionen 52

Sperren....51

Ton 49

Zeit....50

Montage 21

P

Pixelfehler....63

Problembehebung 61

Produktdatenblatt......68

Programmauswahl......27

Programmführer....60

Q

Quelle wählen 29

R

Receiver....34

Reinigung......64

Reparatur....10

s

Satellit....25

Satellitensystem

Satellit 45

Transponder 47

Satellit Konfiguration ......26

Senderliste....53

Sicherheitshinweise

Anschließen....11

Aufstellungsort......8

Betriebssicherheit...... 6

Stromversorgung 11

Stallit Konfiguration ....45

Störung 61

Stromversorgung 11

Stromversorgung anschließen .....23

T

Technische Daten ....66

Toneinstellungen......27

U

Umgebungstemperatur......10

Inhoudsopgave

13. Technische gegevens

Technische gegevens 66

Tijd 50

U

Uitpakken....21

V
