BEDIENUNGSANLEITUNG 56016 NOVY

DE Bedienungsanleitung S. 18

2 AANSLUITING: GAS EN ELEKTRISCH

Allgemeine informationen 23
1 EinbaumaBe 23
2 Anschluss: Gas und Strom 24

2.1 Hinweise zum Gasanschluss 24
2.2 Hinweise zum Elektroanschluss 230 V - 50 Hz - 0,6 VA 24
2.3 Batteriezündung*1,5V DC 24
Übersicht Modellen 24
Übersicht zu Gasarten und Düsen 24
Geräte Kategorie 24

3 Allgemeine Hinweise 25

3.1 Sicherheitshinweise 25

4 steuern 25

4.1 Brenner 25
4.2 Brenner zünden und einstellen 25 Aktivieren 25 Deaktivieren 26

5 Optimal nutzen 26

5.1 Wok-Brenner 26
6 Warten 26
7 Störungen 27
8 Modellübersicht Top (TS) 28

Sehr geehrte Kundin, sehr geehrter Kunde!

Herzlichen Glückwunsch zum Kauf Ihr's Gaskochfeld. Dank der verschiedene Brennerkapazitäten konnen Sie alle Gerichte optimal zubereiten. Da die Funkenzündung direkt in die Drehknöpfie integriert ist, konnen die Brenner mit einer Hand bedient werden.

In diesen Handbuch wird beschrieben, wie Sie alle Funktionen theses optimal nutzen konnen. Lesen Sie das Benutzerhandbuch und die Montageanweisungen sorgfältig durch, bevor Sie das benutzen.

Bewahren Sie这点es Handbuch auf, damit Sie es gegebenenfalls an andere Benutzer weitergeben konnen. Außer dem enthalt这点es Handbuch wichtige Informationen fur Wartungstechniker.

Wir wünschen Ihnen viel Spaß beim Kochen!

Die Anleitung enthalt eine Reihe von Symbolen, deren Bedeutung im Folgenden erlautert wird.

SymbolBebeutung
Anzeige Erläuterung einer Anzeige auf dem Gerät.
Info/Warnhinweis	Dieses Symbol weist auf einen wichtigen Tipp oder eine gefährliche Situation hin.

Befolgen Sie diese Anweisung, um Verletzungen und Sachschäden zu vermeiden.

ALLGEMEINE INFORMATIONEN

Das Gaskochfeld wird aus nachhaltigen Materialien hergestellt. Die Verpackung ist wiederverwertbar und besteht aus folgenden Materialien:

-Pappe;
- Papier;

These Materialien erfüllen die gesetzlichen Anforderungen für eine verantwortungsvolle Entsorgung. Auf der Verpackung these Products befindet sich ein Aufkleber mit einer durchgestruchenen Mülltonne (siehe Abb. 9).

Abb. 9

Hinweise zur WEEE-Richtlinie der Europäischen Union (Waste Electrical and Electronic Equipment): Die WEEE-Richtlinie der Europäischen Union verlangt, dass Produkte (und zum Teil deren Verpackungen), die in EU-Ländern verkauft werden, mit einer durchgestrichenen Mülltonne gekennzeichnet werden müssen. Gemäß der WEEE-Richtlinie wird mit der durchgestrichenen Mülltonne darauf hingewiesen, dass Verbraucher und Endnutzer in EU-Ländern Elektro- und Elektronikgeräte und Zubehör nicht mit dem Hausmüll entsorgen dürfen. Verbraucher und Endnutzer in der EU sollen sich bei Fragen zum Abfallsammelsystem ihrer Kommune an ihren Handler oder ihre Vertragswerkstatt wenden.

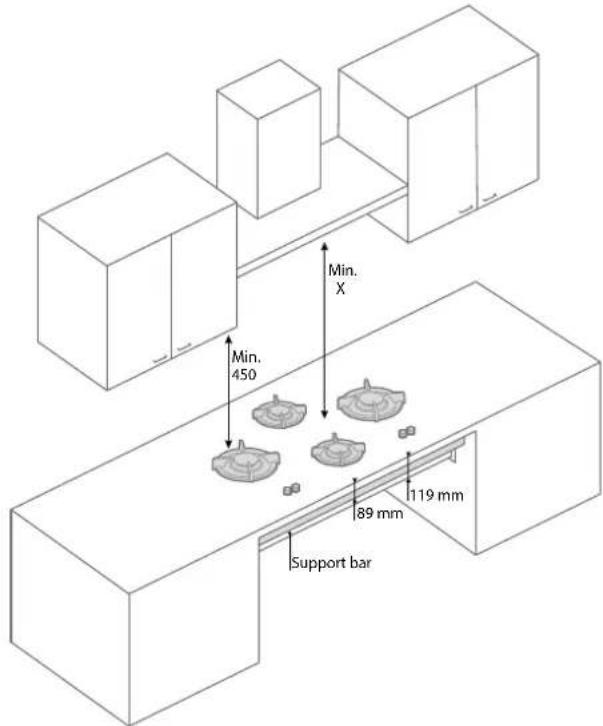

1 EINBAUMABE

• Ein Kochmodul kann nicht über einem Kuchenschrankbereich installiert werden, da es zu Wartungszwecken zugänglich sein muss.
• Wenn ein Kochmodule mit einem Schubladenblock kombiniert wird, beachten Sie immer die Maße des Bauteils und die Haltestange. Die Höhe der Baugruppe und Haltestange beträgt 119 mm (TS) gemessen von der Oberseite des Arbeitsplatts (abb. 2.).

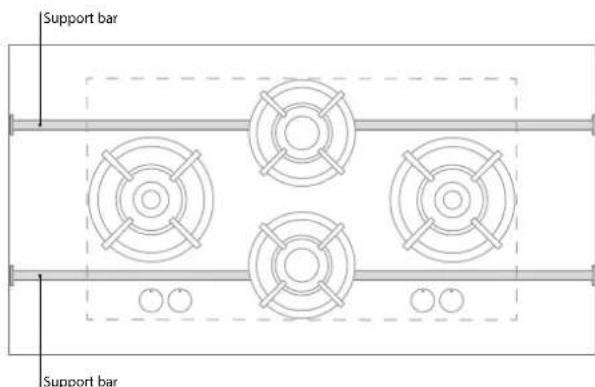

• Um ein Biegen der Arbeitsplatte zu verhindern muss im Inneren des Kuchenschranks vollständig gestützt werden mit die Haltestangen (Abb. 2 und 3).

Abb.2

Zwischen dem Gaskochfeld und dem darüber installierten Dunstabzugshaube muss ein vom Hersteller vorgegebener Mindestabstand (X) eingehalten werden.

Wenn these Informationen nicht verfügbar sind, halten Sie einen Abstand von mindestens 650~mm ein. Auch wenn sich über dem Gaskochfeld liegt entzündliche Stoffe befinden, muss dieser Abstand eingehalten werden.

Abb.3

2 ANSCHLUSS: GAS UND STROM

2.1 Hinweise zum Gasanschluss

• Überprüfen Sie, ob die vorhandene Anlage und die Anschlussbedingungen (Gasart und Gasdruck) den Einstellungswerten des Geräts entsprechen.
• Die Einstellungswerte des Geräts sind auf dem Typenschild angegeben.
• Dieses Gerät ist nicht mit einer Entgasungsstrecke für Verbrennungsgase ausgestattet. Installation und Anschluss müssen die örtlichen und nationalen Vorschriften erfüllen. Dies gilt insbesondere für die Anforderungen an die Lüfung.
• Das angeschlossene Gas muss den allgemein geltenden Anforderungen entsprechen. Wir empfehlen, das an eine fest installierte Gasleitung anzuschreiben. Es ist aber auch möglich, einen zugelassenen und für diesen Zweck ausdrücklich vorgesehenen Gasschlauch einzusetzen.
• Hinter einem Ofen muss immer ein Vollmetallrohr verwendet werden.
  Zugelassene Gasschläuche)dürfen nicht geknicht werden und)dürfen keine beweglichen Teile der Kuchenmöbel berühren.
• Der Haupt-Gashahn muss sich an einer weniger zugänglichen Position befinden.
• Prufen Sie alle Anschlüsse mit Seifenlösung auf Lecks, bevör Sie das Kochfeld in Betrieb halten.

2.2 Hinweise zum Elektroanschluss*

230V-50Hz-0,6VA

• Die elektrische Anlage muss die örtlichen und nationalen Vorschriften erfüllen.
• Steckdose und Stecker müssen jederzeit zugänglich sein.
• Wenn das Gerät mit einem festen Hauptanschluss ausgestellt ist, muss ein allpoliger Haupt-schalter mit einer Kontaktöffnung von mindestens 3 mm eingesetzt werden. Dieses Gerät muss immer geerdet sein.
• Wenn das Anschlusskabel beschadigt ist, damit es nur durch den Hersteller oder einen qualifizierten Installatuer ausgetaucht werden. So werden Gefahren vermieden.

2.3 Batteriezündung*

1.5V DC

Die Funkenzündung arbeitet durch eine Batterie AA.
- Die Batterie ist in dem Gehäuse an der Unterseite positioniert.
- Ersetzen Sie die Batterie, wenn die Funkenzündung nicht Funktioniert
* Abhängig vom Modell

Ubersicht Modellen

Type Totaal kW	Bel. gr/h
Akan 1,8 Kw Hs 130
Altar 3 kW Hs 220
Air 5 kW Hs 360
Azuma 5 kW Hs 360
Bandai 4,8 kW Hs 350
Baluran 8 kW Hs 580
Bennett 6,8 kW Hs 490
Baula	8 kW Hs 580
Bely	6,8 kW Hs 490
Bromo	10 kW	720
Capital 9,8 kW Hs	710
Cima	9,8 kW Hs	710
Colo	12 kW Hs	850
Cusin	13 kW Hs	940
Dempo	14,8 kW Hs	1070
Danau	14,8 kW Hs	1070
Drum 14,8 kW Hs	1070
Ebeko	14,6 kW Hs	1060
Elbrus	14,6 kW Hs	1060
Enep	14,6 kW Hs	1060
Foessa 19,6 kW Hs	1420

Übersicht zu Gasarten und Düsen

Gas	Anschlusschuck mbar	Brenner - 0,3 - 1,8 kW Duse	Brenner - 0,3 - 3 kW Duse	Brenner - 0,2 - 5 kW Äußer Ring Duse	Brenner - 0,2 - 5 kW Innerer Ring Duse
G25	25	1.02	1.32	2x 1.18	1x 0,71
G25.3	25	1.02	1.32	2x 1.18	1x 0,71
G25	20	1.07	1.45	2x 1.28	1x 0,74
G20	20	1.01	1.29	2x 1.15	1x 0,70
G30	30	0.66	0.87	2x 0.72	1x 0.46
G30	50	0.58	0,79	2x 0.68	1x 0.40
G31	30	0.70	0.94	2x 0.80	1x 0.48
G31	37	0.66	0.87	2x 0.72	1x 0.46
G31	50	0.62	0.80	2x 0.70	1x 0.42

Geräte Kategorie

GAS	12H/E/LL - G20/25		12L/12EK - G25/G25.3		13+ - G30/31
	Anschlussdruck mbar	25	25	30/37	50	50
Geräte Klasse 3

3 ALLGEMEINE HINWEISE

Sicherheitshinweise

Lesen Sie die Anweisungen in thisem Benutze rhandbuch sorgfältig durch. Nur so konnen Siesicherstellen, dass Sie ihren Kochfeld fehlerfrei bedieren.

Bewahren Sie sowohl das Benutzerhandbuch als auch die Montageanweisungen auf. Wenn Sie den Gaskochfeld an eine andere Person verkaufen oder weitergeben, müssen Sie auch die Dokumentation weitergeben.

Prufen Sie das Gaskochfeld sofort nach dem Auspacken gründlich auf eventuelle Beschädigungen. Wenn Sie Schäden feststellen,kontaktieren Sieitte sofort ihre Kuchen%-handler per E-Mail oder per Post.

3.1 Sicherheitschinweise

• Dass Gaskochfeld ist ausschließlich für den Gebrauch in Haushalten vorgesehen.
• Sie dürfen das nur für das Zubereiten von Gerichten einsetzen. Für das Heizen ihrer Wohnung ist das Gerät nicht geeignet.
  Vergewisern Sie sich, dass alle Brennerteile korrekt sitzen.
• Sorgen Sie während des Gebrauchs für ausreichende Lüfung.
• Zwischen Kochgeschirr und Wänden oder Drehknöpfen ohne speziellen Hitzscheutz muss ein Abstand von mindestens 2 cm eingehalten werden.
• Setzen Sie Kochgeschirr immer auf den Rost, niemals direkt auf einen Brenner.
• Prufen Sie das Produkt regelmäßig auf Beschädigungen. Wenn das Produkt beschäftigt ist, damit nicht mehr benutzt werden, sondern muss repariert werden
• Der Benutzer ist darüber verantwortlich, dass das System bestimmungsgemäß gebraucht und in einem ordnungsgemäßen Zustand erhalten wird. Wird das Produkt fehlerhaft gebraucht, sind alle Haftungsansprüche gegen den Hersteller für eventuelle Schäden ausgeschlossen.

Gefahren durch überhitzung und Feuer

• Schalten Sie die Brenner nur ein, wenn eine Pfanne auf dem Rost stehen. Wenn Sie eine leere Pfanne erhitzen, kann es zu einer Überhitzung kommt.
• Überhitztes Öl und überhitzte Butter können sich leicht entzünden. Solche Brände nicht mit Wasser loschen. Erstickten Sie die Flammen mit einem Deckel.

• Flambieren Sie niemals unter einer Abzugshaube, da dies Brände verursachen kann.

• Legen Sie keine entflammbaren oder metallischen Objekte auf das.

• Legen Sie keine Grills oder Kontaktgrills über zwei Brenner.
• VerwendenSiekeine PfannenmiteinemgroßenDurchmesser als Basis der Topträger. Wir empfehlen für die 2 und 3 KW Brenner eine Pfanne mit einem maximalen Basisdurchmesser von 230 mm und für die 5 kW-Brenner maximal Basis von 270 mm.

Heisse Komponenten

• Brennerteile konnen während des Gebrauchs sehr heißt werden und bleiben auch nach dem Kochen noch lange heißt. Berühren Sie keine helloben Teile.
  -itte beachten Sie,dass,wen Sie eine Pfanne mit einem groBeren Durchmesser als Basis der Toptrager verwenden (siehe Punkt 14) die Mochlichkeit besteht, dass die Bedienknopfe heia werden konnen.
• Bitte beachten Sie, dass die Flamme immer unterhalb der Basis der Pflanne bleiben sollte (es sei dessen, Sie rühren sind mit einem Wok braten). Flammen steigen gegen die Seite der Pflanne wird nicht wirksam sein und unerwünschte Überhitzung erzeugen.
• Halten Sie Kinder vom fern.

4 STEUERN

4.1 Brenner

0,3-3kW0,2-5kW0,3-2kW

4.2 Brenner zünden und einstellen

Um unerwünsche Störungen zu vermeiden, prüfen Sie alle Komponenten des Brenners auf korrekten Sitz, bevor Sie den Brenner zünden. Setzen Sie eine Pflanne auf das, bevor Sie den Brenner zünden. Alle Brenner halten sich auf hohe und niedrige Flamme einstellen.

Abb. 4
Brenner AUS

Abb.5
Hohe Flamme

Abb.6
Niedrige Flamme

Aktivieren

Zum Zünden eines Brenners aktivierten Sie die Funkenzündung. Drücken Sie dazu bis zum Anschlag auf den Drehknopf, und halten Sie den Knopf gedrückt. Drehen Sie den Drehknopf nach links (Abb. 5). Halten Sie den Knopf weitere 5 bis 8 Sekunden gedrückt. Wahrend dieser Zeit wird der Temperatursensor

erwart, und der Gasfluss wird freiogegeben. Zum Einstellen der Flammengröbe drehen Sie den Drehknopf langsam auf die gewünschte Position zwischen hoher und niedriger Einstellung (Abb. 5 und 6).

1 ACHTUNG: Wenn die Flamme nicht nach 2 bis 4 Sekunden gezündet wird, drehen Sie den Drehknopf zurück zur niedrigen Einstellung (Abb. 6). Kleine Flammen werden schneller entzündet als große Flammen.

Deaktivieren

Um eine Flamme auszuschalten, drehen Sie den Drehknopf zurück auf die Position, die in Abbildung 4 gezeigt ist.

5 OPTIMAL NUTZEN

• UmunnottigeEnergieverluste zu vermeiden,achtend Sie daraufuf,dassichkeineFlammenuimdiePfannelegen.Auch dieGriffevonPfannenkonnenheiwerden.
  Zum Kochen größere Mengen sollenn Sie einen Wok verwenden. Für die Zubereitung von Saucen und Gerichten, die auf kleiner Flamme kochen, sollenn Sie denSECTIONen Brenner verwenden. Zum Durchkochen solle dieser auf die hochste Stufe eingestellt sein.
• Sie können Energie sparen, wenn Sie Töpfe und Pfaffen mit Deckel verwenden.
• Verwenden Sie Kochgeschirr mit glatter, sauberer und trockener Unterseite. Glatte Pfannen stehen stabiler und saubere Flächen erhögbaren eine bessere Wärmeübertragung.

5.1 Wok-Brenner

Mit diesen Kochgerät konnen Sie Gerichte bei sehr hohen Temperaturen zubereiten. Dabei sind jedoch eineitive Besonderheiten

zu beachten:

• Schneiden Sie alle Zutaten bereits im Voraus.
• Verwenden Sie Wok-Öl hoher Qualität. Besonderss geeignet für das Kochen im Wok sind Olivenöl, Sonnenblumenöl und Erdnussöl. Verwenden Sie keine Butter und keine Margarine, da diese überhützt werden und bei hohen Temperaturen verbrennen.
• Damit alle Zutaten zur gleichen Zeit gar werden,kommen die Zutaten mit der langsten Garzeit zuerst in den Wok.

6 WARTEN

Das Gaskochfeld ist aus hochwertigen Materialien hergestellt, die sich sehr keinlich reinigen setzen.

Beachten Sie damit folgende Hinweise:

• Reinigen Sie die Komponenten niemals im Geschirrspüler, da die Lösungsmittel die Materialien angegeben konnen. Verwenden Sie beim Reinigen des Kochfelds nicht zu viel Wasser, da diese in die Brennerdüssen eindringen kann.
• Reinigen Sie die elektrischen Funkenzünder mit einem Tuch (siehe Abbildung 7). Bei starker Verschmutzung können Sie auch die Spitzen einer weichen Bürste verwenden. Arbeiten Sie darauf vorsichtig. Achten Sie darauf, dass der Abstand zwischen Brenner und Funkenzündung nicht verändert wird. Bei Nichtbeachtung kann es vorkommen, dass der betroffene Brenner schlecht oder gar nicht mehr zündet.
• Setzen Sie den Rost direkt auf die Brenner, ohne ihre Arbeitsplatte zu zerkratzen.
• Setzen Sie die Brennerteile auf die Zentriernocken (siehe Abbildung 8).
• Reinigen Sie das Kochfeld sofort nach jeder Benutzung, daß sich sonst Essensrechte festsetzen konnen, die sich später nur noch sehr schwer entfernen setzen.
• Reinigen Sie zuerst die Drehknöppe, die Brenner und den Rost. Reinigen Sie zum Schluss die Arbeitsplatte, damit sie nicht erneut verunreinigt wird.
• Reinigen Sie die abnehmbaren Brennnteile mit einem milden Reinigungsmittel und einem weichen Tuch. Hartnäckige Verschmutzungen auf Rost und Brennern halten sich am besten mit einem Flüssigreiniger entfern.
• Verwenden Sie niemals Scheuermittel, Scheuerschwämme, spitze oder scharfe Objekte oder aggressive Reinigungsmittel.
• Hinweise zur Wartung und Reinigung die Kuchenarbeitsplatte finden Sie in der Dokumentation des eingesetzten Produkts.

ACHTUNG: Das Gaskochfeld darf keinesfalls mit Dampf- oder Hochdruckreinigern behandelt werden. Wenn mit solchen Verfahrens gearbeitet wurde, ist die elektrische Sicherheit nicht mehr gewährleistet.

ACHTUNG: Niemals die Schrauben der Hitgeschild abschrauben (siehe Abb 8a).

Elektrische Funkenzündung Rost mit Zentriermocken

Schrauben Hitzenschild

7 STÖRUNGEN

ACHTUNG: Das Gaskochfeldarf nur von einem anerkannten Installaur angeschlossen werden. Zur Gewährleistung der Sicherheit und der Garantie durren Reparaturen nur von anerkannten Fachleuten ausgeführrt werden. Es sind ausschließlich Originalteile einzusetzen.

Störung Ursache	Störungsbehebung		Kapitel / Seite
Bei einem Brenner besteht die Flammene nach dem Zünden gleich wieder aus.	Der Regelknopf wurde nicht lange genug gedrückt, um die Zündsicherung zu aktivieren.	Nach dem Zünden den Regel-knopf eineugekunden gedrückt halten.	Kapitel 4 / Seite 42
	Der Regelknopf ist nicht auf die richtige Höhe eingestellt.	Regelknopf richtig einstellen. Montageanleitung	13. bis 15.
Der Regelknopf schleift an der Dichtmanschette.	ist nicht eben unter der Arbeitsplatte montiert.	Regelknopf richtig einstellen. Montageanleitung	13. bis 15.
	Dichtmanschette ist nicht mittig zum Regelknopf angeordnet.	Dichtmanschette abnehmer und erneut festkleben.	Montageanleitung**13. bis 15.
Funkenzündung bleibt hängen.	ist nicht eben unter der Arbeitsplatte montiert.	Regelknopf richtig einstellen. Montageanleitung	13. bis 15.
	Dichtmanschette ist nicht mittig zum Regelknopf angeordnet.	Dichtmanschette abnehmer und erneut festkleben.	Montageanleitung**13. bis 15.
Ein Brenner zündet nicht.	Der Regelknopf ist nicht auf die richtige Höhe eingestellt.	Regelknopf richtig einstellen. Montageanleitung	13. bis 15.
	Der Stecker ist nicht in die Steckdose eingesteckt.	Stecker in die Steckdose stecken.
	Sicherung ist defekt oder Sicherung im Sicherungskosten ausgeschaltet	Eine neue Sicherung montieren oder Sicherung wieder einschalten.
	Funkenzündung ist verschmutzt oder feucht.	Funkenzündung reinigen oder trocknen.	Kapitel 6 / Seite 43
	Brennerteile sind nicht korrekt montiert. Die	Brennerteile mithilfe der Zentrienocken zusammensetzen.	Kapitel 6 / Seite 43
	Brennerteile sind verschmutzt oder feucht.	Brennerteile reinigen/trocknen. Kontrollieren, ob die Austritsöff-nungen offen sind.	Kapitel 6 / Seite 43
	Gashaupthahn ist geschlossen. Gashaupthahn öffnen.	Gashaupthahn ist geschlossen. Gashaupthahn öffnen.
	Regelknopf wurde zu kurz oder nicht tief genug heruntergedrückt.	Regelknopf large genug und tief genug zwischen maximaler und kleiner Stufe gedrückt halten.	Kapitel 4 / Seite 42
	Batterie leer* Batterie wechseln Kapitel 2 / Seite 40
Ein Brenner brent nicht gleichmäßig.	Brennerteile sind nicht korrekt platziert. Die	Brennerteile mithilfe der Zentrienocken zusammensetzen.	Kapitel 6 / Seite 43
	Brennerteile sind verschmutzt oder feucht.	Brennerteile reinigen/trocknen. Kontrollieren, ob die Austritsöff-nungen offen sind.	Kapitel 6 / Seite 43
Gasperuch in der Umgebung des Kochgeräts.	Anschluss des s leckt. Anschluss kontrollie	Falls sich die Ursache nicht sofort beheben lässt, unverzüglich den Gashaupthahn schlieBen.
	Ein Brenner ist eingeschaltet, aber nicht gezündet.	Regelknopf ausschalten, vor erneutem Zünden erst eine Minute warten.	Kapitel 4 / Seite 42

• Abhängig vom Modell
  **TS = Top
  Wenn sich das Problem nicht beheben latent, kontaktieren Sie ihren
  Fachhändler oder den Kundendienst.

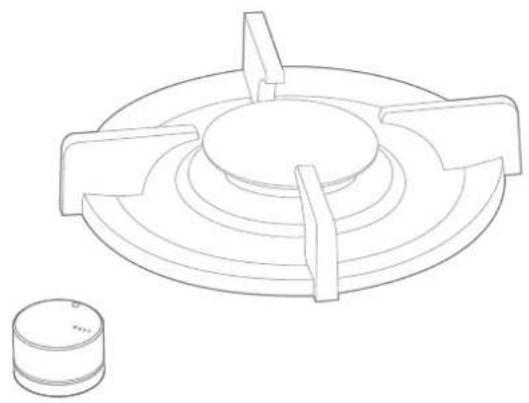

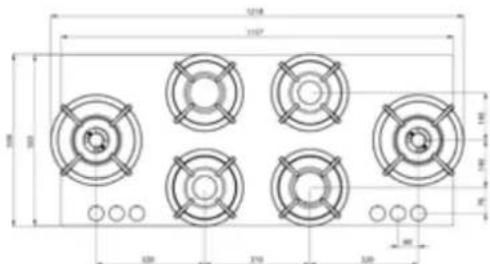

8 MODELLUBERSICHT TOP (TS)

Akan Altar Azuma Air
Baluran Bennett Baula Bey
Bromo Cima Capital
Cusin Colo
Danau Drum

Dempo Elbrus

Enep Ebeko

Foessa
