BEDIENUNGSANLEITUNG EBPX 946 630 E AMICA

• 12223.3eEHpTbPrDpHbJVoScX / EBPX 946 630 E2 SEHR GEEHRTER KUNDE, Der Einbaubackofen verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Einbaubackofen das Herstellerwerk verlassen konnte, wurde er einge- hend auf Sicherheit und Funktionstüchtigkeit überprüft. Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfeh- ler. Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jede- rzeit gribereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden. Achtung! Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanle- itung vertraut gemacht haben. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Der Hersteller behält sich das Recht vor, solche Änderungen vorzuneh- men, die keinen Einuss auf die Funktionsweise des Geräts haben.3 INHALTSVERZEICHNIS Sicherheitshinweise p. 4
• Bedienelemente p. 8
• Installation p. 10
• Bedienung p. 12
• Backen und Braten – Praktische Hinweise p. 20
• Testgerichte p. 23
• Allgemeine Pflegehinweise p. 25
• Wenn’s mal ein Problem gibt p. 32

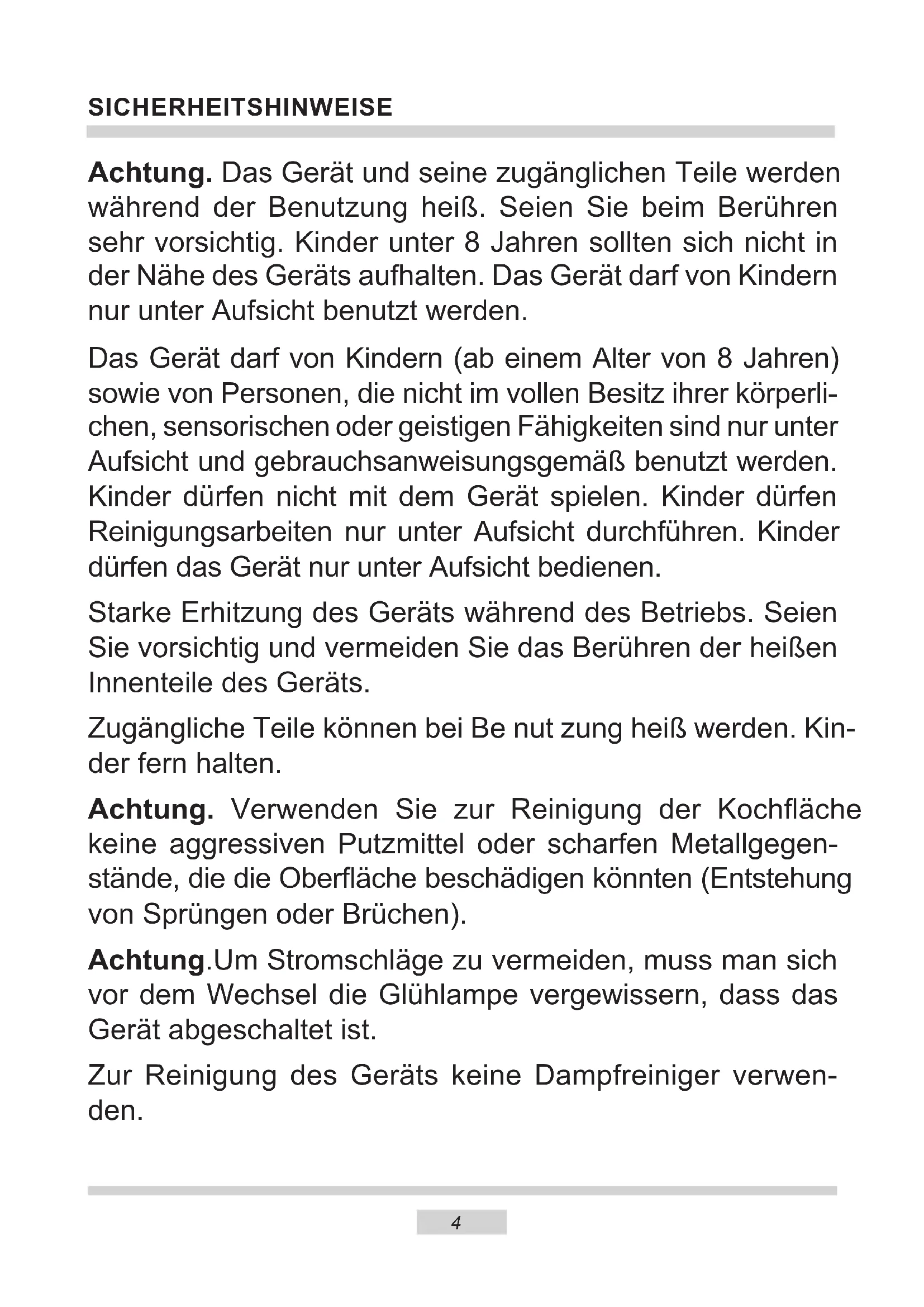

• Technische Daten SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperli- chen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen. Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts. Zugängliche Teile können bei Be nut zung heiß werden. Kin- der fern halten. Achtung. Verwenden Sie zur Reinigung der Kochäche keine aggressiven Putzmittel oder scharfen Metallgegen- stände, die die Oberäche beschädigen könnten (Entstehung von Sprüngen oder Brüchen). Achtung.Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist. Zur Reinigung des Geräts keine Dampfreiniger verwen- den.5 SICHERHEITSHINWEISE ● Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren auiegen, da deren Isolierung nicht hitzebeständig ist. ● Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden. ● Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geö󰀨nete Backofen- tür. ● In nicht betriebsfähigem Zustand darf der Gerät nicht benutzt werden. Sämtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden. ● Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbe- dingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden. ● Die Grundsätze und Bestimmungen dieser Bedienungsanleitung sind unbedingt zu beachten. Personen, die mit dem Inhalt der Bedienungsanleitung nicht vertraut sind, dürfen den Gerät nicht bedienen. ● Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestim- mungsgemäß und kann gefährlich sein. Während der Pyrolyse kann der Kochherd sehr hohe Tem- peraturen erreichen. Aus diesem Grunde können die Außen- ächen des Kochherdes heißer als gewöhnlich werden und daher ist es dafür zu sorgen, dass die Kinder sich dann in der Nähe des Kochherdes nicht aufhalten. Verbrühungsgefahr! Heißer Dampf kann beim Ö󰀨nen der Gerätetür entweichen. Während oder nach dem Garbetrieb die Gerätetür vorsichtig ö󰀨nen. Beim Ö󰀨nen nicht über die Gerätetür beugen. Beachten Sie, dass Dampf je nach Tem- peratur nicht sichtbar ist.6 UNSERE ENERGIESPARTIPPS Wer Energie verantwort- lich verbraucht, der schont nicht nur die Haushaltskas- se, sondern handelt auch umweltbewusst. Seien Sie dabei! Sparen Sie Elektro- energie! Folgendes können Sie tun: Unnötiges „Topfgucken” vermeiden. Auch die Backofentür nicht unnötig oft ö󰀨- nen. Backofen nur bei größeren Mengen einsetzen. Fleisch mit einem Gewicht bis zu 1 kg lässt sich sparsamer im Topf auf dem Herd ga- ren. Nachwärme des Backofens nutzen. Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten. Wichtig!Bei Betrieb mit Zeitschal- tuhr entsprechend kürzere Garze- iten einstellen. Backofentür gut geschlossen halten. Durch Verschmutzungen an den Türdich- tungen geht Wärme verloren. Deshalb: Am besten sofort beseitigen! Herd nicht direkt neben Kühl- oder Ge- frieranlagen einbauen. Deren Stromverbrauch steigt dadurch un- nötig.7 AUSPACKEN Für den Transport haben wir das Gerät durch die Verpackung gegen Beschädigung gesichert. Nach dem Auspacken entsor- gen Sie bitte umweltfreundlich die Verpackungsteile. Alle Verpackungsmaterialien sind umweltver- träglich, hundertprozentig wieder zu verwer- ten und wurden mit einem entsprechenden Symbol gekennzeichnet. Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten. AUSSERBETRIEBNAHME Nach Beendigung der Be- nutzung des Geräts darf es nicht zusammen mit dem ge- wöhnlichen Hausmüll entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle für Elektro- und elektronische Geräte abzugeben. Darüber werden Sie durch ein Symbol auf dem Ge- rät, auf der Bedienungsanleitung oder der Verpackung informiert. Die bei der Herstellung dieses Geräts ein- gesetzten Materialien sind ihrer Kennzeich- nung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertsto󰀨en oder anderer Formen der Verwertung von gebrauchten Ge- räten leisten Sie einen wesentlichen Beitrag zum Umweltschutz. Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von Ihrer Gemeindeverwaltung informiert.8 BEDIENELEMENTE Backofen- Funktionsregler Zeit schaltuhr Backofen-Tempera- turregler Kontrollleuchte (Heizunganzeige) L Kontrollleuchte der Türsperre Kontrollleuchte (Betriebsanzige) R9 p. 334

IHR HERD STELLT SICH VOR

Ausstattung des Herdes – Zusammenstellung: Backblech* Grillrost (Gitterrost) Bratblech* *vorhanden nur bei einigen Modellen Backblechträger10 Achtung! Der Einbau muss bei abgeschalteter Stro- mversorgung durchgeführt werden. Der richtige Einbauort Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Die Einbaumöbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100°C). Ist das nicht der Fall, so kann dies eine Verformung der Belagfläche oder deren Ablösung verursachen. Abzughauben sind gemäß den Anwe- isungen aus den ihnen beigefügten Bedienungsanleitungen einzubauen. Einbau des Backofens: Ö󰀨nung im Umbauschrank für den Einbau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten, den Backofen vollständig in den Umbau- schrank schieben und mit vier Schrauben an den auf der Skizze dargestellten Stellen in dieser Position sichern. INSTALLATION11 Wichtig! Sollte die nicht trennbare Leitung beschädigt werden, so soll sie, um einer Gefahr vorzubeugen, bei dem Hersteller, in einer Fachwerkstatt oder aber durch eine qualizierte Person ausgetauscht werden. INSTALLATION Elektrischer Anschluss Den Backofen ist werkseitig an die Stro- mversorgung mit Einphasen-Wechsel- strom (230V ~50 Hz) ausgelegt und ist mit einem Anschlusskabel 3 x 1,5 mm

1,5 m lang, mit Stecker mit Schutzkontakt ausgestattet. Die Anschlusssteckdose für die Elektroin- stallation muss mit einem Erdungsbolzen ausgestattet sein, und darf sich nicht über dem Herd benden. Nach Aufstellung des Herdes ist es erforderlich, dass die An- schlusssteckdose für die Elektroinstallation für den Nutzer jederzeit zugänglich ist. Vor dem Anschluss des Herdes an die Steckdose ist zu prüfen, ob: – die Sicherung und die Elektroinstallation die Belastung durch den Herd aushal- ten, – die Elektroinstallation ist mit einem wirk- samen Erdungssystem ausgestattet, welches die aktuellen Normen und Vor- schriften erfüllt, – der Stecker leicht zugänglich ist.12 BEDIENUNG Vor dem ersten Einschalten des Bac- kofens Wichtig! Den Backofen-Innenraum darf nur mit warmem Wasser und etwas Spülmit- tel gereinigt werden. Wichtig! Bei Backöfen mit Zeitschaltuhr Tb erscheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit „0.00”. Aktuelle Uhrzeit auf der Zeitschal- tuhr einstellen. Ohne die Einstel- lung der aktuellen Uhrzeit läßt sich der Backofen nicht betreiben. Wichtig! Der elektronische Programmschalter Tb ist mit Sensoren ausgestattet, die durch Berühren der gekennzeichne- ten Oberäche mit den Fingern be- dient werden. Jede Umsteuerung eines Sensors wird durch ein akustisches Signal bestätigt. Die Oberäche der Sensoren muss sauber gehalten werden. ● vorhandene Verpackungsteile vom Kochfeld und vom Backofen entfernen, Backofen-Innenraum und Kochfeld von Konservierungsmitteln reinigen, ● Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, ● Raumbelüftung einschalten oder Fenster ö󰀨nen, ● Backofen bei 250°C, etwa 30 min. ein- geschaltet lassen, Verschmutzungen entfernen und genau reinigen, Koch- ächen etwa 4 min. ohne Kochgeschirr eingeschaltet lassen. Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen:

1. den Regler leicht eindrücken und loslas-

2. auf die gewünschte Funktion drehen. Die

Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander fol- genden Funktionen des Backofens.

BEDIENUNG Elektronische schaltuhr -Kennzeichnung von Betriebsfunktionen MENU - Anwahltaste für Betriebsfunktionen < - Sensor „-” > - Sensor „+” Beim Netzanschluss oder bei er neu tem Ein schal ten nach vorherigem Netzspan- nungsausfall wird an der An zei ge Uhr 0.00 angezeigt. Uhrzeit einstellen Zeitdauer ist im Bereich von 1 Minute bis 23 Stun den und 59 Minuten. Um den Timer ein zu stel len, sind folgende Tä tig kei ten durch- zu füh ren: Sensor MENU drücken und solange ge- drückt hal ten; in der Anzeige er scheint dann

Timer Nach Ablauf der eingestellten Zeitdauer wird ein Schallsignal ausgelöst und die Betriebs- funktion fängt wieder an zu blinken. Sensoren MENU , < und > drücken, um das Schallsignal abzustellen; dann erlischt die Betriebsfunktion und in der Anzeige wird die Uhrzeit angezeigt. Zeitdauer am Timer mit den Sensoren > und < ein stel len. Die eingestellte Zeit dau er ist an der An zei ge zu sehen und die Betriebs- funktion leuchtet. Achtung! Wenn das Schallsignal nicht manuell ab ge- stellt worden ist, wird es au to ma tisch nach Ablauf von ca. 7 Minuten au to ma tisch ab- ge schal tet.

Den Sensor MENU (oder zugleich die Sen- soren < / >) drücken und gedrückt halten, bis das Symbol im Display angezeigt wird, der Punkt unter dem Symbol wird pulsieren, Innerhalb von 7 Sekunden die laufende Uhrzeit mit den Sensoren < / > einstellen. Nach Ablauf von ca. 7 Sekunden ab Been- digung der Einstellung der Uhrzeit werden neue Angaben gespeichert und der Punkt unter dem Symbol hört auf zu pulsieren. Die Korrektur der Uhrzeit kann später durch- geführt werden, indem die Sensoren < / > gleichzeitig gedrückt werden. Während der Punkt unter dem Symbol pulsiert, kann die laufende Uhrzeit berichtigt werden. Achtung! Ohne eingestellte Uhrzeit ist die Backofenfunktion unmöglich.14 BEDIENUNG Wenn der Backofen in einem vor ge ge be nen Zeitpunkt abgeschaltet werden soll, sind fol- gen de Tätigkeiten durch zu füh ren: Knebelgri󰀨e der Backofenfunktionen und der Temperatur in die ge wünsch ten Po si tio- nen bringen, bei denen der Backofen be trie- ben werden soll, Sensor MENU solange gedrückt halten, bis der Anzeige erscheint dann: Halbautomatischer betrieb Nach Ablauf der eingestellten Zeitdauer wird der Backofen automatisch ab ge schal tet, es er tönt ein Schallsignal und die Betriebsfunk- tion AUTO beginnt zu blinken; Knebelgriffe der Backofenfunktionen und der Temperatur in die Abschaltposition brin gen, Sensor MENU, < und > drücken, um das Schallsignal abzustellen; die Betriebsfunktion er lischt und es erscheint die Uhrzeit in der An zei ge. gewünschte Betriebsdauer mit den Sen- soren < und >, im Bereich von 1 Minute bis zu 10 Stun den einstellen. Die eingegebene Zeitdauer wird nach ca. 7 Sekunden gespeichert und in der Anzeige er scheint wieder die Uhrzeit, wobei die Be- triebsfunktion AUTO leuch tet. Wenn der Backofen für eine vor ge ge be ne Be triebs dau er ein- und in einem fest ge leg ten Zeit punkt ausgeschaltet wer den soll, dann sind die Betriebsdauer und der Zeit punkt der Ab schal tung wie folgt ein zu stel len: Sensor MENU solange gedrückt halten, bis der Anzeige erscheint dann: Automatischer betrieb gewünschte Betriebsdauer mit den Sen- soren < und > einstellen (siehe Halb au to- ma ti scher Betrieb) . Sensor MENU solange ge drückt halten, bis der Anzeige erscheint dann: Abschaltzeitpunkt (Betriebsende) mit den Sensoren < und > einstellen; der kann nur um maximal 23 Stunden und 59 Mi nu ten vom aktuellen Zeitpunkt entfernt sein,

Der Ton des akustischen Signals kann in fol- gen der Weise geändert werden:

• Betätigen Sie gleichzeitig die Sensoren < und >,

• Mit dem Sensor MENU, wäh len Sie die Funk ti on “Ton“, die Anzeige auf dem Dis play wird pul sie ren: Mit dem Sensor > wählen Sie den ent spre- chen den Ton im Bereich von 1 bis 3 aus. BEDIENUNG Nachdem der Betriebsende-Zeit punkt er- reicht worden ist, wird der Backofen au to ma- tisch ab ge schal tet, das Schallsignal aus ge- löst und die Betriebsfunktion AUTO beginnt wie der zu blin ken,

• Knebelgri󰀨e der Backofenfunktionen und der Tem pe ra tur in die Abschaltposition brin- gen,

• Sensor MENU, < und > drücken, um das Schallsignal abzustellen; die Betriebsfunktion AUTO er lischt und die Uhrzeit erscheint in der An zei ge. Achtung! Die programmierten Ein stel lun- gen lassen sich jederzeit überprüfen und kor ri gie ren. Es ist aber unmöglich, die Uhr- zeiteinstellung zu ändern, wenn sich das Programmiergerät in halb au to ma ti schem oder automatischem Be trieb be n det. Knebelgri󰀨e der Backofenfunktionen und der Temperatur in die gewünschten Po si tio- nen bringen, bei denen der Back ofen be trie- ben werden soll. Die Betriebsfunktion AUTO leuchtet, der Back ofen wird jedoch erst in dem Zeit punkt ein ge schal tet, der aus dem Un ter schied zwi- schen dem eingestellten Abschaltzeitpunkt und der eingestellten Be triebs dau er folgt (wenn z.B. die Be triebs dau er auf 1 Stunde und der Abschaltzeitpunkt auf 14.00 Uhr ein- ge stellt worden sind, wird der Back ofen um

13.00 Uhr au to ma tisch ein ge schal tet).

EINSTELLUNGEN LÖSCHEN

Die Einstellungen der Timer oder die Funk ti on des au to ma ti schen Betriebs kön nen je der zeit gelöscht werden. Löschen der Einstellungen des au to ma ti- schen Betriebes:

• Betätigen Sie gleichzeitig die Sensoren < und >, Löschen der Einstellungen der Timer:

• Wählen Sie die Timer – Funk ti on aus, in dem Sie den Sensor MENU be tä ti gen

• Betätigen Sie erneut die Sensoren < und >

BEDIENUNG Funktion Pyrolyse Die Dauer der Pyrolyse kann im Bereich von

2.00 bis 3.00 Stunden eingestellt werden.

Den Drehregler der Funktionswahl auf die Position stellen, Mit den MENU-Sensoren < und > die Dauer der Pyrolyse einstellen. Hinweis! Vor dem Starten der Pyrolyse die Hinweise im Kapitel „Reinigung und Wartung” aufmerksam lesen.

BEDIENUNG Beim Ausschalten des Geräts sind beide Schalter in die „ ” / „0” Position zu drehen. Achtung! Unabhängig von der Wahl der Betrieb- sart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde. 0 Nullstellung Auftauen Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern. Der Backofen kann mit Unterhitze und Obe- rhitze, Grillhitze und Heißluftheizung erwärmt werden. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – die Wahl der gewünschten Funktion erfolgt durchs Dre- hen des Drehschalters in die entsprechende Position und des Temperaturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durchs Drehen auf den entsprechen- den Temperaturwert. Funktion und Bedienung des Backofens Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen: - den Regler leicht eindrücken und loslassen, - auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander fol- genden Funktionen des Backofens. Backofen mit Umluft (Heißluft + Ventilator)

Heißluft Durch das Drehen des Reglers auf die Funktion „Heißluft” wird der Backofen zwangsweise mit Hilfe eines an der Backofen-Rückwand zentral ange- brachten Umluftgebläses beheizt. Im Vergleich zum herkömmlichen Backofen erfolgt das Backen bei niedrigeren Temperaturen. Diese Beheizungsart ermöglicht eine gleichmäßige Wärmeverteilung um das sich im Backofen befindende Backgut herum. Heißluft ECO Mit der Heizfunktion wird eine opti- mierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen. In dieser Stelung des Drehreglers ist die Beleuchtung des Backofens ausgeschaltet. Heißluft und Unterhitze Durch Drehen des Reglers auf diese Position werden Heißluft und Unterhit- ze eingeschaltet und die Temperatur im unteren Bereich des Backofens wird erhöht. Die Zufuhr einer großen Wärmemenge erfolgt von unten. Diese Funktion ist für saftige Kuchen, Pizza gut geeignet. Unterhitze Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unter¬hitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Ku- chen, Kuchen mit Obstfüllung). Schnelles Aufheizen Eingeschaltet sind die Heißluft und der Grill. Zum Vorwärmen des Backofens.18 BEDIENUNG Grill Das sog. „Oberflächengrillen” wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden). Kontrollleuchte Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die L Kon- trollleuchte, so ist die eingestellte Backofen- temperatur erreicht. Falls das Kochrezept empehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der L Kontrollleuch- te erfolgen. Während des Backens wird die L Kontrollleuchte zeitweise sich ein- und ausschalten (Thermostatfunktion des Back- ofens). Die R Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbe- leuchtung” leuchten. Unter- und Oberhitze Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenba- cken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet. Gebläse sowie Unter- und Ober- hitze Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenba- cken in Betrieb genommen. Herkömmlicher Backofen mit Geblä- se (diese Funktion wird zum Backen empfohlen). Funktion Pyrolyse. Pyrolytische Selbstreinigung des Backofens. Der Backofen wird auf die Temperatur von ca. 480

C vor- geheizt. Die Grill- oder Bratüberreste werden in Asche verwandelt, die sich leicht beseitigen lässt und die man nach dem Vorgang herauskehren oder mit feuchtem Tuch wegwischen sollte. Hinweis! Vor dem Starten der Pyrolyse die Hinweise im Kapitel „Reinigung und Wartung” aufmerksam lesen. Umluft-Intensiv-Grillen (Rundum- Grill) Durch Einstellen des Reglers in diese Position werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillpro- zesses und eine Verbesserung des Geschmacks der Speise. Der Grillpro- zess muss bei geschlossener Backofentür erfolgen. Supergrill Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalte- ter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden. Unabhängige Backofen-Beleuch- tung Durch das Drehen des Reglers auf diese Stellung wird der Backofen- Innenraum beleuchtet.19 Um den Grill einzuschalten: Backofen-Schalter in die Position umdre- hen, die mit Sym bo len Grill, gekennzeichnet ist, Backofen während 5 Minuten (bei ge- schlos se ner Bac ko fentür) durchwär- men, Backblech mit der zu zu be re iten den Speise in rich ti ger Höhe im Bac ko fen anordnen; beim Gril len am Rost ist ein leeres Backblech für das ab trop fen de Fett in direkt niedrigerer Höhe (unter dem Rost) an zu ord nen, Gegrillt wird bei geschlossener Back- ofentür. Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Gril l he ize le- ment zubereitet. Zugängliche Teile können bei Be nut zung als Grillgerät heiß werden. Kinder fern halten! BEDIENUNG Grillen Es wird empfohlen: die Dicke der zu grillenden Fle isch por tion von 2 - 3 cm nicht zu über schre iten, Fleisch- und Fi sch spe isen vor dem Gril- len mit ein wenig Öl oder Fett ein zu re iben, größere Speiseportionen erst kurz vor dem Gril len, da ge gen kleinere direkt danach salzen,

• die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden. Bei den Backofenfunktion Grillhitze und Intensiv-Grillen die Temperatur 220°C ein- stellen, und bei Backofenfunktion Umluft- Grillen höchstens 190°C einstellen.20 Gebäck Zum Backen verwenden Sie am besten die mitgelieferten Bleche. Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten nicht ausreichend gar wird. Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann. Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar). Es empehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen. Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze. Nähere Backhinweise nden Sie in der Tabelle, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden. Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung.

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Braten von Fleisch Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empehlt es sich auf den Gasherdbrennern zu garen. Zum Braten empehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Gri󰀨e haben sollte. Beim Braten auf dem Gitter oder Grillrost empehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben. Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.21

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Heizfunktion Heißluft ECO Mit der Heizfunktion Heißluft ECO wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen, die Backzeit lässt sich durch die Einstellung höherer Temperaturen nicht ver- kürzen, es wird auch nicht empfohlen, das Vorwärmen des Backofens zuvor einzuschalten, man sollte beim Backen weder die Einstellungen der Temperatur zu ändern noch die Backofentür zu ö󰀨nen. Empfohlene Parameter bei der Heizfunktion Heißluft ECO Art Gebäck Backofenfunk- tionen Temperatur Einschubhöhe Garzeit [min]

Backofen mit Umluft (Heißluftheizung + Ventilator) Art des Backens oder Bratens Backofen-Funk- tion Temperatur Stufe Zeit [Min.]

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.

Den leeren Backofen vorheizen

Diese Zeitangaben gelten fürs Backen in keinen Backformen Hinweis: Die Angaben in der Tabelle gelten nur der Orientierung und können nach eigener Erfahrung und Kochvorlieben berichtigt werden.23 TESTGERICHTE. Nach Norm EN 60350-1. Gericht Zubehör Stufe Heizfunktion Temperatur

(Min.) Kleine Kuchen Gebäckblech 3 160 - 170

blech oder Bratenblech

Mürbeteig (Streifen) Gebäckblech 3 150 - 160

blech oder Bratenblech

Apfelkuchen Grillrost + zwei schwarz beschichtet Backformen Ø 20 cm

Die Formen wurden auf dem Grillrost diagonal recht Hinterseite lin- ke Vorderseite platziert.

1) Den leeren Backofen vorheizen, die Funktion der Schnellaufheizung nicht verwenden.

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.24 TESTGERICHTE Nach Norm EN 60350-1. Gericht Zubehör Stufe Heizfunk- tion Temperatur

Zeit (Min.) Weißbrot- Toasts Grillrost 4 220

Rindeisch Burger Grillrost + Bratenblech (Zum Auf- fangen von abtropfendem Fett)

1 Seite 10 - 15 2 Seite 8 - 13 Grillen

Den leeren Backofen über 5 Minuten vorheizen, die Funktion der Schnellaufheizung nicht verwenden.

Den leeren Backofen über 8 Minuten vorheizen, die Funktion der Schnellaufheizung nicht verwenden. Gericht Accessoires Stufe Heizfunk- tion Temperatur

Zeit (Min.) Ganzes Hähn- chen Grillrost + Bratenblech (Zum Auf- fangen von abtropfendem Fett)

Grillrost + Bratenblech (Zum Auf- fangen von abtropfendem Fett)

Braten Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.25 Die Pege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einuss auf die Verlänge- rung der einwandfreien Funktionstüchtigkeit des Gerätes. Vor der Reinigung Herd ausschal- ten. Dabei nicht vergessen siche- rzustellen, dass sich alle Schalter in Position „ ”/„0” befinden. Lassen Sie den Herd vollständig auskühlen, bevor Sie mit der Re- inigung beginnen. ALLGEMEINE PFLEGEHINWEISE ● Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen- Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen. ● Den Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reini- gen. ● Steam Clean-Dampfreinigung: – In eine in die erste Einschubleiste von unten gestellte Schüssel 0,25 l Wasser (1 Glas) gießen, – Backofentür schließen, – Backofen-Temperaturregler auf „50°C” und Backofen-Multifunktion- sregler auf „Unterhitze” drehen , – Backofen-Innenraum ca. 30 Minuten vorheizen, – Backofentür ö󰀨nen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmittel reinigen. ● Nach der Reinigung Backofen-Innenraum trockenreiben. Wechsel der Halogenleuchte im Back- ofen Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel der Halogen- leuchte vergewissern, dass das Gerät abgeschaltet ist. Beleuchtung des Backofens

1. Das Gerät von der Stromversorgung tren-

2. Die Bleche herausnehmen.

3. Die Abdeckung der Leuchte abschrauben

und waschen sowie anschließend gsorgfäl- tig trocken wischen. 4.Die Halogenleuchte mit einem Tuch oder Papier herausnehmen. Bei Bedarf die Leuchte durch eine neue Halogenleuchte G9 ersetzen: -Spannung 230V -Leistung 25W

5. Die Halogenleuchte sorgfältig in die Fas-

6. Die Abdeckung der Leuchte wieder ein-

schrauben.26 ALLGEMEINE PFLEGEHINWEISE Achtung! Teleskopschienen nicht in der Spül- maschine reinigen Herausnehmen der Teleskopschienen Einsetzen der Teleskopschienen Herausnehmen der Blechträger Einsetzen der Blechträger

Die Backöfen, die mit dem Buchstaben D gekennzeichnet wurden, wurden mit leicht ausbaubaren Blechträgern ausgerüstet. Um diese zur Reinigung herausnehmen zu können, an der vorderen Halterung ziehen, den Blechträger kippen und aus der hinteren Halterung herausnehmen. Die mit den Buchstaben Dp gekennzeich- neten Backöfen verfügen über nicht ros- tende Auszüge, die an den Blechträgern befestigt sind. Die Auszüge sind samt Blechträgern herauszunehmen und zu waschen. Vor dem Einlegen der Bleche sind sie herauszuziehen (wenn der Back- ofen heiß ist, sind die Führungsschienen herausziehen, indem die hintere Kante der Bleche an den Stoßstangen im vor- deren Bereich der Auszüge angesetzt wird) und anschließend mit dem Blech einschieben.27 ALLGEMEINE PFLEGEHINWEISE Starke Verschmutzungen aus dem Backofen-Innenraum entfernen. Die Außenflächen des Backofens mit feuchtem Tuch reinigen. Die Hinweise befolgen. Während der Reinigung. Die Grill- oder Bratüberreste werden in Asche verwandelt, die sich leicht beseitigen lässt und die man nach dem Vorgang heraus- kehren oder mit feuchtem Tuch wegwischen sollte. Die Tücher am heißen Backofen nicht liegen lassen. Das Kochfeld nicht einschalten. Die Backofen-Beleuchtung nicht ein- schalten. Die Backofentür wurde mit einer Si- cherung ausgestattet, die das Öffnen des Backofens während des Vorgangs verhindert. Die Tür nicht ö󰀨nen, um den Reinigungsvorgang nicht unterbrechen. Hinweis! Das gesamte Zubehör aus dem In- nenraum des Backofens entfernen (Bleche, Blechträger, seitlichen Füh- rungsschienen, Teleskop-Führungs- schienen). Das während der Pyrolyse im Backofen bendliche Zubehör wird dauerhaft beschädigt. Hinweis! Während der Pyrolyse kann der Kochherd sehr hohe Temperaturen erreichen. Aus diesem Grunde kön- nen die Außenächen des Kochher- des heißer als gewöhnlich werden und daher ist es dafür zu sorgen, dass die Kinder sich dann in der Nähe des Kochherdes nicht aufhalten. Wegen der Dämpfe, die bei der Reini- gung entstehen, muss die Küche gut gelüftet werden.

Vorgang der pyrolytischen Reinigung: Die Backofentür schließen. Den Drehregler der Funktionswahl auf die Position Pyrolyse stellen. Im Display des Steuermoduls werden die Dauer der Pyrolyse (2:00) und zwei Symbole „Auto” und „P” angezeigt. Gleichzeitig leuchtet die Kontrollleuchte der Backofen-Türsperre auf. MENU circa über 3-4 Sekunden ge- drückt halten, bis im Display 0.00 ange- zeigt wird. Pyrolytische Reinigung Der Backofen wird auf die Temperatur von ca. 480

C vorgeheizt. Aus Sicherheitsgründen bleibt die Tür während der gesamten Prozessdauer ge- sperrt. Ist es erforderlich, die Tür zu ö󰀨nen, sollte die Tür im Verfahren der Notö󰀨nung geö󰀨net werden. Vor Einschalten der Funktion Pyrolyse.28 ALLGEMEINE PFLEGEHINWEISE Zurücksetzen des Prozesses Die Pyrolyse ist ein automatisches Pro- gramm, das nicht unterbrochen werden sollte. Ist das Zurücksetzen des Prozesses erfor- derlich, den Drehregler der Funktionswahl auf 0 stellen. Je nach dem Zeitpunkt der Prozessunter- brechung (Temperatur im Backofen) wird der Backofen zuerst auf die Temperatur unter

C abgekühlt und anschließend wird die Tür entsperrt. Wichtig! Andere Funktionen dieses Produktes sollten nicht gestartet werden. Sollte die Tür beim Starten der Pyrolyse aus Versehen geö󰀨net werden, wird der Reinigungszyklus unterbrochen und diese Tatsache wird mit dem Blinken der Kontroll- leuchte der Türsperre signalisiert. Um den Pyrolysezyklus zu starten, den Drehregler der Funktionswahl in diesem Falle auf 0 stellen und mit der Einstellung der Pyrolyse erneut beginnen. Der Vorgang der Pyrolyse kann durch unter- schiedliche Umstände wie z.B. Stromausfall oder durch Auswahl einer anderen Funkti- on unterbrochen werden. Nach der Unter- brechung des Vorgangs bleibt die Tür des Backofens gesperrt und im Verfahren der Notö󰀨nung kann die Tür wieder entsperrt werden. Erneut MENU drücken. Die Anzeige blinkt das Zeichen Pdur.

Die Prozessdauer mit den Sensoren > oder < wählen. Die wählbare Dauer beträgt 2.00 (2 Stunden), 2.30 (2,5 Stunden) oder 3.00 (3 Stunden). Nach der Wahl der jewei- ligen Prozessdauer abwarten, bis ein Tonsignal ertönt, was bedeutet, dass die Prozessdauer programmiert wurde. Der Prozess der Reinigung beginnt. Die Backofentür wird gesperrt. Nach dem Ende der Pyrolyse wird im Display P0.00 angezeigt. Die Tür wird je nach der Temperatur im Backofen automatisch entsperrt. Wenn die Temperatur im Backofen unter 160

C fällt, wird die Tür entsperrt und die Kontrollleuchte der Türsperre er- lischt. Nach dem Erlöschen der Kontrollleuch- te der Türsperre den Drehregler für die Funktionswahl auf 0 stellen. Nach dem Entsperren der Tür und dem Ausschalten des Backofens kann man die Tür ö󰀨nen und die Asche mit einem weichen und feuchten Tuch wegwi- schen.

Die seitlichen Führungsschienen und anderes vorhandenes Zubehör einset- zen. Der Backofen ist betriebsbereit.29 TürNotö󰀨nung Solltedie Backofentür aus einem Grund automatisch nicht entsperrt werden und der Backofen bereits ausgekühlt sein, sollte man folgenderweise vorgehen: Den Drehregler auf die Position „Belleuch- tung” stellen; 4 Minuten abwarten; Den Drehregler auf 0 stellen – der Back- ofen sollte innerhalb von 10 Minuten entsperrt sein. Hinweis – wenn die Temperatur im Back- ofen-Innenraum 160

C übersteigen, wird die Tür nicht entsperrt. DieAuskühlung des Backofens kann bis 75 Minuten dauern. ALLGEMEINE PFLEGEHINWEISE30 ALLGEMEINE PFLEGEHINWEISE Backofentür aushängen Zum Reinigen und für einen besseren Zu- gang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür ö󰀨nen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken (Abb. A). Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Bac- kofentür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aus- sparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden. Klappbügel nach oben drücken Herausnahme der inneren Scheibe

1. Mit dem Kreuzschraubendreher die

Schrauben in der oberen Türleiste aus- schrauben (Abb.B).

2. Mit dem achen Schraubendreher die

obere Türleiste herausschieben, indem sie an den Seiten leicht angehoben wird (Abb. B, C).

B31 ALLGEMEINE PFLEGEHINWEISE Herausnahme der inneren Scheibe

3. Innere Scheibe aus den Befestigungen

(im unteren Bereich der Tür) nehmen. (Zeichnung D). Hinweis! Gefahr der Beschädigung der Scheibenbefestigung. Die Schei- be einschieben und nicht nach oben heben. Mittlere Scheibe herausnehmen (Zeich- nung D).

4. Die Scheibe mit warmem Wasser und

einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im obe- ren Teil benden.

In jedem Notfall: ● Baugruppen des Gerätes ausschalten ● Stromzufuhr des Geräts abschalten ● Reparatur anmelden ● Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabel- le angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kunden- dienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch.

PROBLEM URSACHE MASSNAHMEN

1. Das Gerät funktioniert

nicht. Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen

2. Auf der Zeit-Anzeige

erscheint die Uhrzeit „0.00” Die Stromzufuhr für das Gerät wurde abgeschaltet oder es gab einen kurz- zeitigen Stromausfall. Aktuelle Uhrzeit einstellen (siehe Bedienung Zeitschal- tuhr)
