BEDIENUNGSANLEITUNG EHC 127162 E AMICA

ALLGEMEINE PFLEGEHINWEISE 27 TECHNISCHE DATEN 32

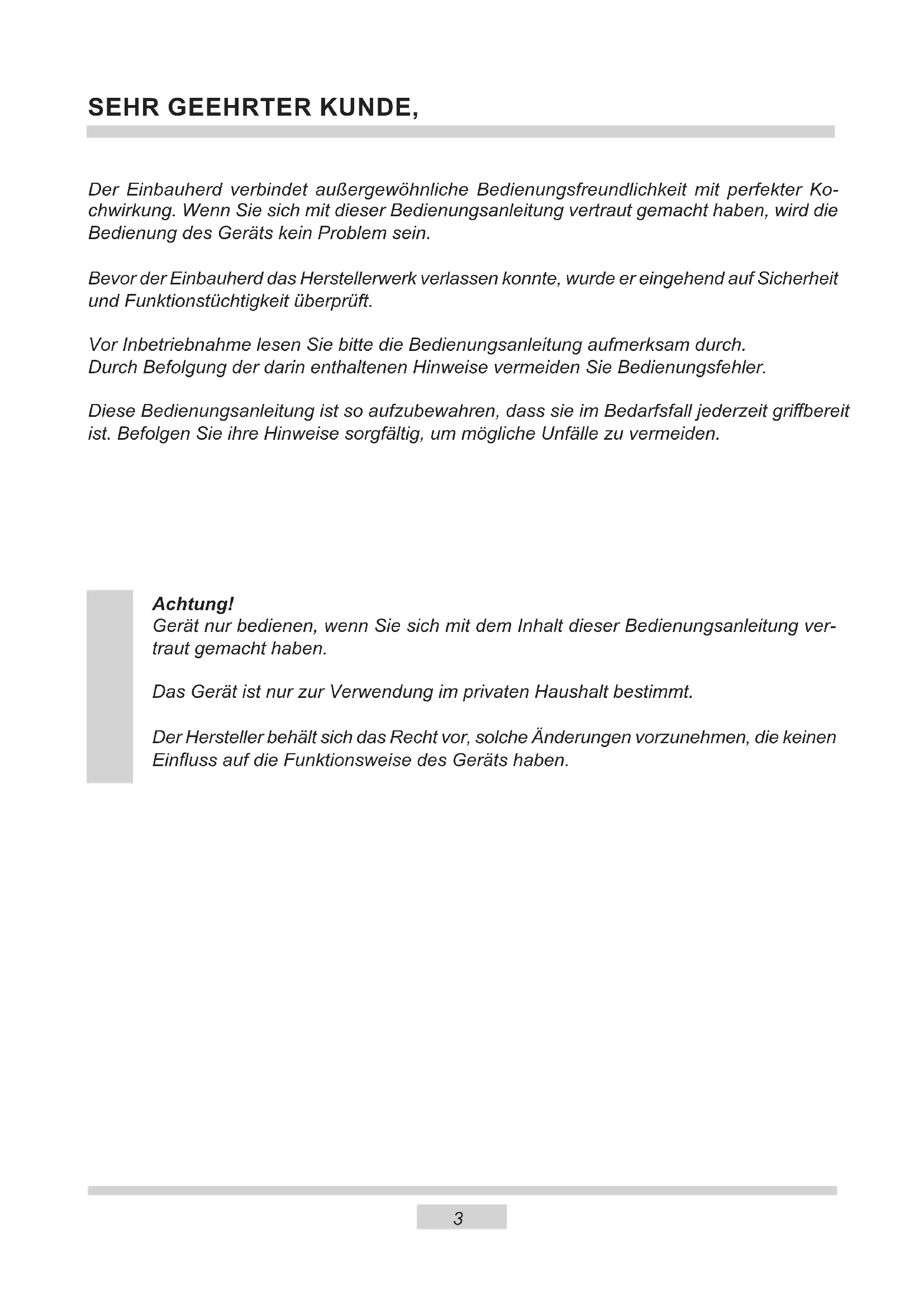

TECHNISCHE GEGEVENS 1233 SEHR GEEHRTER KUNDE, Der Einbauherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko- chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Einbauherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft. Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler. Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit gribereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden. Achtung! Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung ver- traut gemacht haben. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einuss auf die Funktionsweise des Geräts haben. DE4 SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperli- chen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen. Achtung! Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt (Brandgefahr!). Versuchen Sie Flammen niemals mit Wasser zulöschen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtentammbaren Decke. Achtung! Verwenden Sie die Kochäche nicht als Ablage- äche (Brandgefahr!). Achtung! Sollten Sie auf der Kochäche Beschädigungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung (Strom- schlaggefahr!). Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts.5 SICHERHEITSHINWEISE Zugängliche Teile können bei Be nut zung heiß werden. Kin- der fern halten. Achtung. Verwenden Sie zur Reinigung der Kochäche keine aggressiven Putzmittel oder scharfen Metallgegen- stände, die die Oberäche beschädigen könnten (Entstehung von Sprüngen oder Brüchen). Achtung.Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist. Zur Reinigung des Geräts keine Dampfreiniger verwenden. Verbrühungsgefahr! Heißer Dampf kann beim Ö󰀨nen der Gerätetür entweichen. Während oder nach dem Garbetrieb die Gerätetür vorsichtig ö󰀨nen. Beim Ö󰀨nen nicht über die Gerätetür beugen. Beachten Sie, dass Dampf je nach Tem- peratur nicht sichtbar ist. VORSICHT: Der Kochvorgang ist zu überwachen. Ein kurzer Kochvorgang ist ständig zu überwachen. WARNUNG: Es dürfen nur Kochmuldenschutzgitter oder Kochmuldenabdeckungen des Kochmuldenherstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes freigegebenen Kochmuldenschutzgitter oder Kochmuldenab- deckungen oder eingebaute Kochmuldenschutzgitter oder Kochmuldenabdeckungen verwendet werden. Die Verwen- dung von ungeeigneten Kochmuldenschutzgittern oder Kochmuldenabdeckungen kann zu Unfällen führen.6 SICHERHEITSHINWEISE ● Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochächen auiegen, da deren Isolierung nicht hitzebe- ständig ist. ● Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden. ● Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betri󰀨t insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und da- durch eine bleibende Beschädigung verursachen kann. Etwaige Verschmutzungen sind laufend zu beseitigen. ● Zur Vermeidung von irreversiblen Veränderungen des Kochfelds darf Geschirr mit feuchtem Boden nicht auf warme Kochächen gestellt werden. ● Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf Glaskeramik-Kochfeldern geeignet ist. ● Bei Feststellung einer Beschädigung des Kochfelds – Kratzern, Rissen oder Ab- splitterungen – ist der Betrieb des Herdes sofort abzubrechen und die Reparatur bei der Kundendienststelle zu melden. ● Das Kochfeld nicht einschalten, ohne vorher ein Kochgeschirr darauf zu stellen. ● Scharfkantiges Geschirr, das eine Beschädigung des Kochfelds verursachen kann, darf nicht benutzt werden. ● Nicht auf die sich vorheizenden (nicht mit Geschirr überdeckten) Halogen-Koch- ächen schauen. ● Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geö󰀨nete Backofen- tür und Kochgeschirr mit einem Gewicht über 25 kg auf die Kochächen gestellt werden. ● Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwen- den; sie können die Oberäche zerkratzen, was dazu führen kann, dass das Glas springt. ● In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sämtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden. ● Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbe- dingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden. ● Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei denn, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde. ● Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen. ● Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestim- mungsgemäß und kann gefährlich sein.7 Wer Energie verantwort- lich verbraucht, der schont nicht nur die Haushaltskas- se, sondern handelt auch umweltbewusst. Seien Sie dabei! Sparen Sie Elektro- energie! Folgendes können Sie tun: ● Das richtige Kochgeschirr benutzen. Töpfe mit achem und dickem Boden sparen bis zu 1/3 an Strom. Deckel nicht verges- sen, sonst ist der Stromverbrauch 4-mal so hoch! ● Kochgeschirr auf die Kochäche ab- stimmen. Das Kochgeschirr sollte nie kleiner als die Kochäche sein. ● Kochächen und Topfböden stets sau- ber halten. Verschmutzungen stören die Wärmeübertra- gung – sind sie erst einmal stark eingebrannt, ist die Reinigung oft nur noch mit umweltbe- lastenden Mitteln möglich. ● Unnötiges „Topfgucken” vermeiden. Auch die Backofentür nicht unnötig oft ö󰀨- nen. Rechtzeitig herunterschalten und Rest- wärme nutzen. Bei langen Garzeiten 5-10 Minuten vor Ende der Garzeit ausschalten. Sie sparen bis zu 20% an Strom. ● Backofen nur bei größeren Mengen einsetzen. Fleisch mit einem Gewicht bis zu 1 kg lässt sich sparsamer im Topf auf dem Herd ga- ren. UNSERE ENERGIESPARTIPPS ● Nachwärme des Backofens nutzen. Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten. Wichtig!Bei Betrieb mit Zeitschalt- uhr entsprechend kürzere Garzeiten einstellen. ● Backofentür gut geschlossen halten. Durch Verschmutzungen an den Türdich- tungen geht Wärme verloren. Deshalb: Am besten sofort beseitigen! ● Herd nicht direkt neben Kühl- oder Ge- frieranlagen einbauen. Deren Stromverbrauch steigt dadurch un- nötig.8 AUSPACKEN Für den Transport haben wir das Gerät durch die Verpak- kung gegen Beschädigung gesichert. Nach dem Aus- packen entsorgen Sie bitte umweltfreundlich die Verpak- kungsteile. Alle Verpackungsmaterialien sind umweltver- träglich, hundertprozentig wieder zu verwer- ten und wurden mit einem entsprechenden Symbol gekennzeichnet. Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten. AUSSERBETRIEBNAHME Nach Beendigung der Benut- zung des Geräts darf es nicht zusammen mit dem gewöhnli- chen Hausmüll entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle für Elektro- und elektronische Geräte abzuge- ben. Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert. Die bei der Herstellung dieses Geräts ein- gesetzten Materialien sind ihrer Kennzeich- nung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertsto󰀨en oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Bei- trag zum Umweltschutz. Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von Ihrer Gemeindeverwaltung informiert.9 BEDIENELEMENTE 1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochächen 7 Kontrollleuchte (Heizunganzeige) 8 Kontrollleuchte (Betriebsanzige) 9 Türgri 10 Glaskeramik-Kochfeld

Ausstattung des Herdes – Zusammenstellung: *vorhanden nur bei einigen Modellen Backblech* Grillrost (Gitterrost) Bratblech*12 INSTALLATION Vorbereitung der Arbeitsplatte der Küchenmöbel für den Einbau des Kochfelds ● Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstel- lung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der Herd entspricht der Wärmeschutzklasse Y, d.h. er darf nur auf einer Seite neben höheren Küchenmöbeln oder Wänden eingebaut werden. ● Die Arbeitsplatte des Möbels muss zwischen 28 und 40 mm dick und mindestens 600 mm tief sein. Sie muss flach sein und waagerecht liegen. Die Arbeitsplatte ist an der Wand gegen überlaufende Flüssigkeiten und Feuchte abzudichten. ● Der Abstand zwischen der Ausschnittkante und der Kante der Arbeitsplatte sollte vorne mind. 60 mm und hinten mind. 50 mm betragen. ● Die Einbaumöbel müssen auf der Oberfläche furniert und die zum Verkleben eingesetz- ten Klebstoffe gegen die Temperatur von 100°C beständig sein. Bei Nichterfüllung dieser Anforderung kann es zur Verformung der Oberfläche und zum Ablösen des Furniers kommen. ● Die Ausschnittkanten sollten mit einem gegen Aufquellen der Feuchtigkeit beständigen Mittel geschützt sein. ● Den Ausschnitt in der Arbeitsplatte nach Maßen gemäß Zeichnung 1 vorbereiten.

+213 INSTALLATION Montage der Schaumsto󰀨-Dichtung * Der Einbau des Geräts ohne Schaumsto󰀨-Dichtung ist verboten. Die Dichtung ist am Gerät folgenderweise anzubringen. Vor Einbau des Geräts in der Küchenarbeitsplatte ist die mit dem Gerät mitgelieferte Schaum- sto󰀨-Dichtung an der Unterseite des Rahmens der. Küchenarbeitsplatte anzubringen: - Die Schutzfolie von der Dichtung entfernen, - Die Dichtung anschließend an der Unterseite des Rahmens anklebeni (Abb.)

• bei einigen Modellen ist die Dichtung an der Platte angeklebt14 INSTALLATION Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel

• Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern “A” einzu- setzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnehmen. Für die Befestigung einer 28 mm dicken Arbeitsplatte sind neben den Halteklammern “A” zusätzlich 4 Holzstücke mit Maßen von 15x15x50 mm einzusetzen. Die Montage ist der Abb. 4 und Abb. 5 zu entnehmen.

• Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld über- prüfen.

• Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.

• Die Arbeitsplatte sauber machen, das Kochfeld in die Ö󰀨nung einsetzen und bis zur Arbeitsplatte andrücken.

• Die Halteklammern vertikal zum Kochfeldrand einstellen und bis zum Anschlag an- schrauben.

5 - Kochfelddichtung

5 - Kochfelddichtung

INSTALLATION Abb. A Abb. B Achtung! Der Einbau muss bei abgeschalteter Strom- versorgung durchgeführt werden. Abb. C Einbau des Backofens: ● Ö󰀨nung im Umbauschrank für den Ein- bau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten (Abb. A), ● bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschlie- ßen, ● den Backofen ein Stück weit in den vorher angefertigten Umbauschrank schieben und an das Kochfeld anschließen. Abb. B), ● unbedingt die Nullungsleitung des Koch- felds (gelb-grün) an die in der Nähe der Anschlussdose platzierte Nullklemme des Backofens (Bezeichnung ) anschlie- ßen, ● den Backofen vollständig in den Umbau- schrank schieben und mit vier Schrauben an den auf der Skizze dargestellten Stel- len in dieser Position sichern. (Abb.C).16 INSTALLATION Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Elektrischer Anschluss Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt. Die Nennspannung der Heizelemente be- trägt 230 V. Die Anpassung des Gerätes für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der An- schlussleiste gemäß dem nachfolgenden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen. Die Anschlussleitung ist in der Entlastungs- einrichtung zu befestigen. Achtung! Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneten An- schlussleiste angeschlossen werden muss. Die Elektroinstallation des Herdes sollte mit einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betra- gen. Vor Anschluss des Herdes an das Stromnetz sind die Informationen auf Typenschild und Schaltplan durchzulesen. Anschlussdose ö󰀨nen: Zum Entriegeln Schraubendreher ansetzen (1) und gering- fügig nach unten bewegen (2).

Anschluss-Schaltplan Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PE verbunden werden. Empfohlene Art der Anschluss- leitung Bei 230V Netz Einphasenanschluss mit Be- trieb snull. Brücken verbinden die Klemmen 1-2-3 sowie Klemmen 4-5 Schutzleiter auf Bei 400/230 Netz Zweiphasenanschluss mit Be trieb snull. Brücken verbinden Klemmen 2-3 so wie 4-5. Schutzleiter auf Bei 400/230V Netz Dreiphasenanschluss mit Be trieb snull. Brücken verbinden 4-5. Phasen re ihen fol ge nach 1-2-3. Null auf 4-5, Schut- zle iter auf

1/N~ 2/N~ 3/N~ H05VV-F3G4 H05VV-F4G4 H05VV-F5G1,5 L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter

INSTALLATION18 BEDIENUNG Vor dem ersten Einschalten des Bac- kofens vorhandene Verpackungsteile vom Kochfeld und vom Backofen entfernen, Backofen-Innenraum und Kochfeld von Konservierungsmitteln reinigen, Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, Raumbelüftung einschalten oder Fenster ö󰀨nen, Backofen bei 250°C, etwa 30 min. ein- geschaltet lassen, Verschmutzungen entfernen und genau reinigen, Koch- ächen etwa 4 min. ohne Kochgeschirr eingeschaltet lassen. Wichtig! Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.19 BEDIENUNG FALSCHFALSCHRICHTIGFALSCHFALSCH Schalter für Kochächen Das richtige Koch- und Backgeschirr Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch äche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergrößerte Kochäche mit den Maßen 140x250 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. Es ist zu beach- ten, dass zum Kochgeschirr immer passende Deckel verwendet werden. Es empehlt sich, Kochgeschirr mit dickem Boden und einer schwachen Innenwölbung zu verwenden. Verschmutzte Kochstellen- und Geschirroberächen verhindern eine vollständige Wärmeaus- nutzung. Beispiele für Reglereinstellungen 0 Aus ● MIN. Warmhalten 1 Dünsten von Gemüsen,Schonendes Kochen ● Kochen von Suppen, mehreren Speisen 2 Schwaches Braten ● Anbraten von Fleisch, Fisch 3 MAX. Schnelles Erwärmen, Schnellkochen, Braten Die richtige Heizleistung Die Kochächen verfügen über eine di󰀨erenzierte Heizleistung. Die Heizleistung lässt sich stufenweise regulieren, indem man den Schalter nach rechts oder links dreht. Die Kennzeichnungen auf der Außenseite des Reglers entsprechen den einzelnen Positionen der Heizleistung der jeweiligen Kochächen.

BEDIENUNG Restwärmeanzeige Wenn die Temperatur einer Kochäche 50°C übersteigt, wird dies durch das Leuchten eines entsprechenden Restwärmeanzeige- feldes signalisiert. Das Leuchten der Restwärmeanzeige warnt den Bediener vor einem zufälligen Berühren der heißen Kochäche. Nach Ausschalten der Heizleistung kann für 5-10 Minuten die angefallene Restwärme noch für verschiedenen Zwecke genutzt wer- den, z.B. zum Aufwärmen oder Warmhalten von Speisen, ohne dass die Heizleistung eingeschaltet werden muss. Restwärmeanzeige Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – Die Wahl der gewünschten Funktion erfolgt durch Drehen des Drehschalters in die entsprechende Position, und des Tem- peraturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert. Beim Ausschalten des Geräts sind beide Schalter auf die „”/„0”-Position zu drehen. Achtung! Unabhängig von der Wahl der Be- triebsart schaltet sich die Vorheiz- funktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde. Backofen mit Umluft (Unterhitze + Oberhitze+ Ventilator) Backofenfunktionen

BEDIENUNG 0 Nullstellung Unabhängige Backofen-Beleuch- tung Durch das Drehen des Reglers auf diese Stellung wird der Backofen- Innenraum beleuchtet. Auftauen Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern. Schnelles Aufheizen Eingeschaltet sind die Oberhitze, der Grill und der Ventilator. Zum Vorwär- men des Backofens. Supergrill Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalte- ter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden. Grill Das sog. „Oberflächengrillen” wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden). Umluft-Intensiv-Grillen (Rundum- Grill) Durch Einstellen des Reglers in diese Position werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillpro- zesses und eine Verbesserung des Geschmacks der Speise. Der Grillpro- zess muss bei geschlossener Backofentür erfolgen. Unterhitze Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unter¬hitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Ku- chen, Kuchen mit Obstfüllung). Unter- und Oberhitze Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenba- cken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet. Gebläse sowie Unter- und Oberhitze Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenba- cken in Betrieb genommen. Herkömmlicher Backofen mit Geblä- se (diese Funktion wird zum Backen empfohlen). Das Einschalten des Backofens wird über rote Kontrollleuchte signalisiert. Erlischt die rote Kontrollleuchte, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empehlt, die Speise in den vor- gewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der roten Kontrollleuchte erfolgen. Während des Bak- kens wird die rote Kontrollleuchte zeitweise sich ein- und ausschalten (Thermostatfunktion des Backofens). Kontrollleuchte22 BEDIENUNG Um den Grill einzuschalten: ● Backofen-Schalter in die Position umdre- hen, die mit Sym bo len Grill, gekennzeichnet ist, ● Backofen während 5 Minuten (bei ge- schlos se ner Bac ko fentür) durchwär- men, ● Backblech mit der zu zu be re iten den Speise in rich ti ger Höhe im Bac ko fen anordnen; beim Gril len am Rost ist ein leeres Backblech für das ab trop fen de Fett in direkt niedrigerer Höhe (unter dem Rost) an zu ord nen, ● Gegrillt wird bei geschlossener Back- ofentür. Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Gril l he ize le- ment zubereitet. Zugängliche Teile können bei Be nut zung als Grillgerät heiß werden. Kinder fern halten! Bei den Backofenfunktion Grillhitze und Intensiv-Grillen die Temperatur 250°C ein- stellen, und bei Backofenfunktion Umluft- Grillen höchstens 190°C einstellen. Grillen Es wird empfohlen: ● die Dicke der zu grillenden Fle isch por tion von 2 - 3 cm nicht zu über schre iten, ● Fleisch- und Fi sch spe isen vor dem Gril- len mit ein wenig Öl oder Fett ein zu re- iben, ● größere Speiseportionen erst kurz vor dem Gril len, da ge gen kleinere direkt danach salzen,

• die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden.23

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Gebäck ● Zum Backen verwenden Sie am besten die mitgelieferten Bleche. ● Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. ● Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten nicht ausreichend gar wird. ● Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann. ● Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar). ● Es empehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen. ● Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze. ● Nähere Backhinweise nden Sie in der Tabelle, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden. ● Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung.

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Braten von Fleisch ● Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empehlt es sich auf den Gasherdbrennern zu garen. ● Zum Braten empehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Gri󰀨e haben sollte. ● Beim Braten auf dem Gitter- oder Grillrost empehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben. ● Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.24 Art des Backens oder Bratens Backofen-Funk- tion Temperatur Stufe Zeit [Min.]

Backofen mit Umluft (Unterhitze + Oberhitze + Ventilator) Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.

Den leeren Backofen vorheizen

Diese Zeitangaben gelten fürs Backen in keinen Backformen Hinweis: Die Angaben in der Tabelle gelten nur der Orientierung und können nach eigener Erfahrung und Kochvorlieben berichtigt werden.

BACKEN IM BACKOFEN – PRAKTISCHE HINWEISE25

TESTGERICHTE. Nach Norm EN 60350-1. Gericht Zubehör Stufe Heizfunktion Temperatur

(Min.) Kleine Kuchen Gebäckblech 3 160 - 170

blech oder Bratenblech

Mürbeteig (Streifen) Gebäckblech 3 150 - 160

blech oder Bratenblech

Apfelkuchen Grillrost + zwei schwarz beschichtet Backformen Ø 20 cm

Die Formen wurden auf dem Grillrost diagonal recht Hinterseite lin- ke Vorderseite platziert.

1) Den leeren Backofen vorheizen, die Funktion der Schnellaufheizung nicht verwenden.

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.26 TESTGERICHTE Nach Norm EN 60350-1. Gericht Zubehör Stufe Heizfunk- tion Temperatur

Zeit (Min.) Weißbrot- Toasts Grillrost 4 250

Rindeisch- Burger Grillrost + Bratenblech (Zum Auf- fangen von abtropfendem Fett)

1 Seite 10 - 15 2 Seite 8 - 13 Grillen

Den leeren Backofen über 5 Minuten vorheizen, die Funktion der Schnellaufheizung nicht verwenden.

Den leeren Backofen über 8 Minuten vorheizen, die Funktion der Schnellaufheizung nicht verwenden. Gericht Accessoires Stufe Heizfunk- tion Temperatur

Zeit (Min.) Ganzes Hähn- chen Grillrost + Bratenblech (Zum Auf- fangen von abtropfendem Fett)

Grillrost + Bratenblech (Zum Auf- fangen von abtropfendem Fett)

Braten Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.27 Die Pege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einuss auf die Verlänge- rung der einwandfreien Funktionstüchtigkeit des Gerätes. Vor der Reinigung Herd ausschal- ten. Dabei nicht vergessen sicher- zustellen, dass sich alle Schalter in Position „” benden. Lassen Sie den Herd vollständig ausküh- len, bevor Sie mit der Reinigung beginnen. Glaskeramik-Kochfeld ● Das Kochfeld regelmäßig nach jedem Gebrauch reinigen. Es empehlt sich, das Kochfeld nach Möglichkeiten im warmen Zustand (nach dem Erlöschen der Rest- wärmeanzeige) zu reinigen. Eine starke Verschmutzng des Kochfeldes, insbeson- dere das Einbrennen von überlaufenem Kochgut vermeiden. ● Keine aggressiven Scheuermittel, wie z.B. Scheuerpulver mit Schleifmitteln, Scheuerpasten, -steine, Bimssteine, Stahlwolle usw. verwenden. Diese kön- nen die Kochfeld-Oberäche verkratzen und bleibende Beschädigung verursa- chen. ● Grobe, fest an das Kochfeld anliegende Verschmutzungen können mit einem spe- ziellen Klingenschaber beseitigt werden, dabei muss darauf geachtet werden, dass der Rahmen des Glaskeramik-Kochfeldes nicht beschädigt wird. ALLGEMEINE PFLEGEHINWEISE Achtung! Die scharfe Schneide ist immer durch die Verschiebung des Halters (Daumendruck) zu si- chern. Beim Benutzen vorsichtig vorgehen – Verletzungsgefahr! Von Kindern fernhalten. ● Schonende Reinigungs- und Waschmittel gemäß den Anweisungen verwenden, z.B. Fett lösende Flüssigkeiten oder Emulsionen aller Art. Sind keine dieser Mittel erhältlich, empehlt sich eine Lö- sung aus warmem Wasser mit Zugabe von Spülmitteln oder Spezialreinigern für Spülen aus Edelstahl. ● Zum Waschen und Reinigen der Koch- feld-Oberfläche ein weiches Tuch mit guter Saugkraft verwenden. Glaskeramik-Kochfeld nach jeder Reini- gung trockenreiben. ● Besonders darauf achten, dass das Koch- feld nicht beschädigt wird und keine tiefen Kratzer und Absplitterungen entstehen, wie sie durch das Herunterfallen von Metalldeckeln oder anderen Gegenstän- den mit scharfen Rändern verursacht werden.28 ALLGEMEINE PFLEGEHINWEISE Backofen ● Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen- Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen. ● Den Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reini- gen. ● Steam Clean-Dampfreinigung: – In eine in die erste Einschubleiste von unten gestellte Schüssel 0,25 l Wasser (1 Glas) gießen, – Backofentür schließen, – Backofen-Temperaturregler auf „50°C” und Backofen-Multifunktionsregler auf „Unterhitze” drehen , – Backofen-Innenraum ca. 30 Minuten vorheizen, – Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmit- tel reinigen. ● Nach der Reinigung Backofen-Innenraum trockenreiben. Wechsel der Halogenleuchte im Back- ofen Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel der Halogen- leuchte vergewissern, dass das Gerät abgeschaltet ist. Beleuchtung des Backofens Alle Drehschalter in der Schalterblende auf „” / „0” drehen und die Stromzu- fuhr abschalten, Die Abdeckung der Leuchte abschrau- ben und waschen sowie anschließend gsorgfältig trocken wischen. Die Halogenleuchte mit einem Tuch oder Papier herausnehmen. Bei Bedarf die Leuchte durch eine neue Halogenleuch- te G9 ersetzen: -Spannung 230V -Leistung 25W Die Halogenleuchte sorgfältig in die Fas- sung setzen. Die Abdeckung der Leuchte wieder ein- schrauben.29 ALLGEMEINE PFLEGEHINWEISE Backofentür aushängen Zum Reinigen und für einen besseren Zu- gang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür ö󰀨nen, die Klappbügel an den Scharnieren an bei- den Seiten nach oben drücken (Abb. A). Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Backofen- tür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden. Klappbügel nach oben drücken Herausnahme der inneren Scheibe

1. Mit Hilfe eines achen Schraubendre-

hers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben wird (Abb. B).

2. Die obere Türleiste herausnehmen.

C30 ALLGEMEINE PFLEGEHINWEISE

3. Innere Scheibe aus den Befestigungen

(im unteren Bereich der Tür) nehmen. Mittlere Scheibe herausnehmen (Zeich- nung D).

4. Die Scheibe mit warmem Wasser und

einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im obe- ren Teil benden. Hinweis! Die obere Leiste sollte nicht gleichzeitig an beiden Seiten der Tür eingedrückt werden. Zur korrekten Montage der oberen Türleiste sollte zu- erst das linke Ende an die Tür gelegt und anschließend das rechte Ende ein- gedrückt werden, bis es „einrastet”. An- schließend die Leiste an der linken Seite eindrücken, bis sie „einrastet”. Herausnahme der inneren Scheibe

In jedem Notfall: ● Baugruppen des Gerätes ausschalten ● Stromzufuhr des Geräts abschalten ● Reparatur anmelden ● Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch.

PROBLEM URSACHE MASSNAHMEN

1. Das Gerät funktioniert

nicht. Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen

2. Backofen-Beleuchtung

ist ausgefallen Glühlampe gelockert oder beschädigt Glühlampe zudrehen oder durchgebrannte Backofen- Beleuchtung auswechseln (siehe Kapitel Allgemeine Pegehinweise) Technische Kontrollüberprüfungen Außer der Sauberhaltung des Herdes ist auf folgendes zu achten: ● Funktionsprüfungen für Steuerelemente und Baugruppen des Geräts durchführen. Nach Ablauf der Garantiezeit minde- stens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Servicewerkstatt durchfüh- ren lassen. ● Festgestellte Betriebsstörungen behe- ben. ● Eine regelmäßige Wartung der Baugrup- pen gemäß den Wartungsintervallen durchführen. Achtung! Sämtliche Reparaturen und Regulie- rungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen. ALLGEMEINE PFLEGEHINWEISE32 TECHNISCHE DATEN Nennspannung 230/400V ~ 50 Hz Nennleistung max. 9,7 kW Ausmaße des Geräts (HxBxT) 59,5 x 59,5 x 57,5 cm Übereinstimmungserklärung des Herstellers Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht: Niederspannungsrichtlinie 2014/35/EC, Elektromagnetische Verträglichkeit 2014/30/EC, ErP Richtlinie 2009/125/EC, Dem Gerät wurde deshalb das Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde. Grundinformationen Das Produkt erfüllt die Anforderungen der Normen EN 60335-1; EN 60335-2-6, die in der Europäischen Union gelten. Die Angaben auf den Energiee󰀩zienzkennzeichnung für elektrische Backöfen erfolgen nach der Norm EN 60350-1 /IEC 60350-1. Diese Werte werden bei Standardbelastung durch aktive Funktionen: Unterhitze und Oberhitze (konventioneller Modus) und Unterstützung der Beheizung mit dem Ventilator ermittelt (soweit diese Funktionen verfügbar sind). Die Ermittlung der Energiee󰀩zienzklasse erfolgte je nach der verfügbaren Funktion gemäß der nachstehenden Priorität: Heißluft ECO ECO Heißluft Ventilator, Unterhitze und Oberhitze Unterhitze und Oberhitze (konventioneller Modus) Bei der Ermittlung des Stromverbrauchs sind die Teleskop-Führungsschienen auszubauen (soweit diese im Produkt verfügbar sind).33 CHER CLIENT, La cuisinière est un mariage réussi de facilité d’utilisation et d’ecacité. Après avoir lu la présente notice, vous pourrez utiliser votre cuisinière en toute simplicité. Chaque cuisinière qui sort de notre usine est soigneusement contrôlée avant son emballage. Nos employés vérient leur sécurité et fonctionnalité sur les postes de contrôle. Lisez attentivement la notice d’utilisation avant d’installer la cuisinière. Suivez les instructions de la notice pour éviter une mauvaise utilisation de l’appareil. Conservez la notice dans un endroit facilement accessible. Suivez les consignes de sécurité pour éviter les accidents. Attention ! Lisez attentivement la présente notice avant d’utiliser la cuisinière. La cuisinière est uniquement destinée à l’usage domestique habituel. Le producteur se réserve le droit d’eectuer toute modication n’aectant pas le fonctionnement de l’appareil. FR34
