BEDIENUNGSANLEITUNG IAN 73148 ULTIMATE SPEED

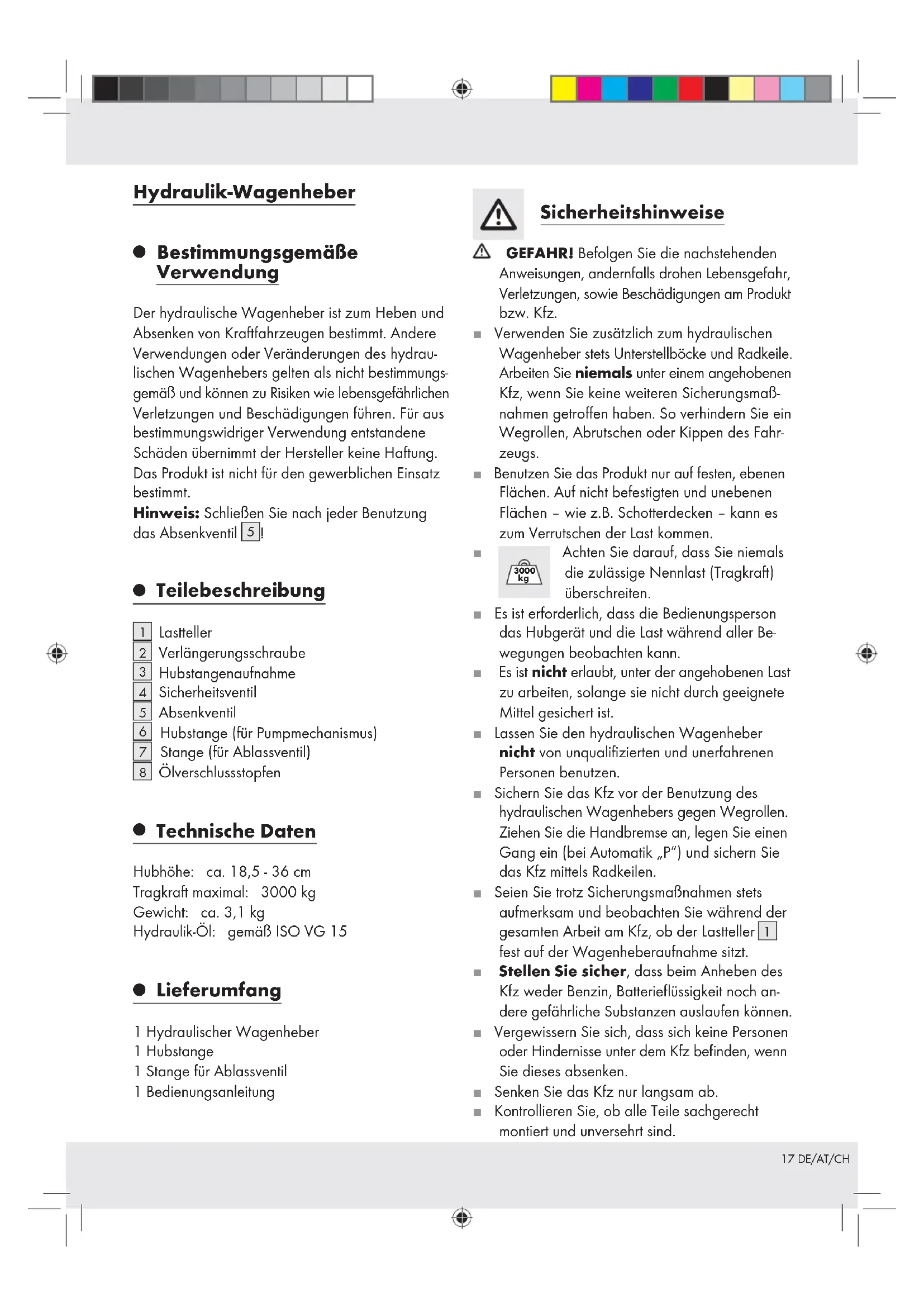

Bestimmungsgemäße Verwendung Der hydraulische Wagenheber ist zum Heben und Absenken von Kraftfahrzeugen bestimmt. Andere Verwendungen oder Veränderungen des hydrau- lischen Wagenhebers gelten als nicht bestimmungs- gemäß und können zu Risiken wie lebensgefährlichen Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Hinweis: Schließen Sie nach jeder Benutzung das Absenkventil

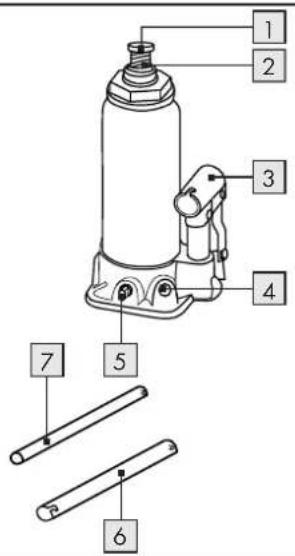

Verlängerungsschraube

Hubstange (für Pumpmechanismus)

Stange (für Ablassventil)

Technische Daten Hubhöhe: ca. 18,5 - 36 cm Tragkraft maximal: 3000 kg Gewicht: ca. 3,1 kg Hydraulik-Öl: gemäß ISO VG 15

Lieferumfang 1 Hydraulischer Wagenheber 1 Hubstange 1 Stange für Ablassventil 1 Bedienungsanleitung Sicherheitshinweise GEFAHR! Befolgen Sie die nachstehenden Anweisungen, andernfalls drohen Lebensgefahr, Verletzungen, sowie Beschädigungen am Produkt bzw. Kfz. Verwenden Sie zusätzlich zum hydraulischen Wagenheber stets Unterstellböcke und Radkeile. Arbeiten Sie niemals unter einem angehobenen Kfz, wenn Sie keine weiteren Sicherungsmaß- nahmen getroffen haben. So verhindern Sie ein Wegrollen, Abrutschen oder Kippen des Fahr- zeugs. Benutzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen – wie z.B. Schotterdecken – kann es zum Verrutschen der Last kommen.

Achten Sie darauf, dass Sie niemals die zulässige Nennlast (Tragkraft) überschreiten. Es ist erforderlich, dass die Bedienungsperson das Hubgerät und die Last während aller Be- wegungen beobachten kann. Es ist nicht erlaubt, unter der angehobenen Last zu arbeiten, solange sie nicht durch geeignete Mittel gesichert ist. Lassen Sie den hydraulischen Wagenheber nicht von unqualifizierten und unerfahrenen Personen benutzen. Sichern Sie das Kfz vor der Benutzung des hydraulischen Wagenhebers gegen Wegrollen. Ziehen Sie die Handbremse an, legen Sie einen Gang ein (bei Automatik „P“) und sichern Sie das Kfz mittels Radkeilen. Seien Sie trotz Sicherungsmaßnahmen stets aufmerksam und beobachten Sie während der gesamten Arbeit am Kfz, ob der Lastteller

fest auf der Wagenheberaufnahme sitzt. Stellen Sie sicher, dass beim Anheben des Kfz weder Benzin, Batterieflüssigkeit noch an- dere gefährliche Substanzen auslaufen können. Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie dieses absenken. Senken Sie das Kfz nur langsam ab. Kontrollieren Sie, ob alle Teile sachgerecht montiert und unversehrt sind.18 DE/AT/CH Überprüfen Sie vor jedem Gebrauch die Funkti- onstüchtigkeit des hydraulischen Wagenhebers. Kontrollieren Sie den hydraulischen Wagenheber insbesondere auf auslaufendes Hydrauliköl, den festen Sitz aller Schrauben und Ventile. Benutzen Sie den hydraulischen Wagenheber niemals zum Transportieren oder Beladen eines Fahrzeugs. Heben Sie niemals das gesamte Fahrzeug an. Achten Sie darauf, dass sich keine Personen – insbesondere Kinder – im Kfz befinden und in der Nähe befindliche Personen ausreichend Abstand zum Kfz halten, wenn der hydraulische Wagenheber in Gebrauch ist. Verstellen Sie niemals das Sicherheitsventil

Es ist werksseitig korrekt eingestellt und muss nicht nachjustiert werden. Verwenden Sie den hydraulischen Wagenheber keinesfalls, wenn das Siegel (Sicherheitsventil

beschädigt ist. Der Anwender ist vor dem Gebrauch des Wagenhebers durch eine erfahrene Person mit dem Gerät vertraut zu machen. Die Pump- und Übertragungskräfte betragen ungefähr 350 N. Sind die Markierungen auf dem Produkt bis zur Unleserlichkeit beschädigt, ist von einer weiteren Nutzung des Wagenhebers abgera- ten, bis diese erneuert wurden. Nehmen Sie keine Umbauarbeiten am hydrau- lischen Wagenheber vor. Jegliche konstruktive Veränderung des Geräts hat Einfluss auf die Sicherheit und die Übereinstimmung des Geräts mit der EN 1494 / A1:2008. Beim Benutzen des Wagenhebers darf die auf- gewendete Kraft 350 N nicht überschreiten. Dies entspricht einer Kraft von ungefähr 35 kg am Hebel.

VORSICHT! VERLETZUNGSGE- FAHR DURCH QUETSCHUNGEN! Halten Sie Ihre Finger während des Pumpvorgangs immer vom Bereich der Hub- stangenaufnahme

fern. Andernfalls kann es zu Verletzungen durch Quetschungen kommen. Die Betriebstemperatur des Hydrauliköls dieses Geräts liegt bei -20° C bis +40° C. Verwenden Sie das Gerät nicht in feuerge- fährdeten Räumen, in denen brennbare oder explosive Dämpfe oder Stäube vorhanden sein könnten (z.B. in Ställen, Scheunen oder Lackierhallen). Benutzen Sie das Gerät nur zum Heben und Absenken des Kfz, nicht zum Halten in angeho- bener Stellung. Bewegen Sie es nicht beim Heben oder Absenken. Benutzen Sie das Gerät nicht, wenn Sie Spuren von ausgelaufenem Öl vorfinden. Stellen Sie nach jedem Gebrauch des Geräts alle benutzten Teile wieder in ihre ursprüngliche Position zurück. Lassen Sie das Hydrauliköl oder die Ölpumpe von Fachpersonal austauschen, wenn Teile des Geräts sich nicht verstellen lassen.

Kfz anheben VORSICHT! LEBENSGEFAHR! Vergewissern Sie sich zunächst über den unversehrten Zustand von Wagenheber und Unterstellböcken, bevor Sie diese verwenden. Beachten Sie, dass der hydrau- lische Wagenheber nur in Kombination mit Unter- stellböcken verwendet werden darf. Stellen Sie diese vor dem Anheben des Kfz bereit. Falls Sie keine Unterstellböcke verwenden, droht ein Abkippen des Kfz, was Lebensgefahr bedeuten kann. Gehen Sie wie folgt vor:

Achten Sie darauf, dass die Stange

komplett abgesenkt ist und die Verlängerungsschraube

vollständig eingedreht ist, wenn Sie den Wagenheber lagern.

Stellen Sie den hydraulischen Wagenheber in die gewünschte Position. Beachten Sie dabei die Betriebsanleitung des Kfz.

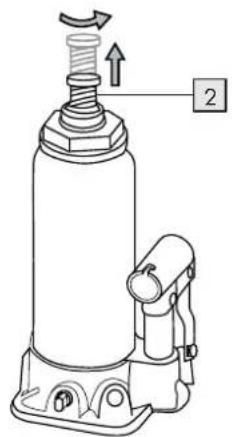

Drehen Sie, falls notwendig, die Verlängerungs- schraube

heraus, bis Sie den Boden des Kfz berührt (Abb. B).

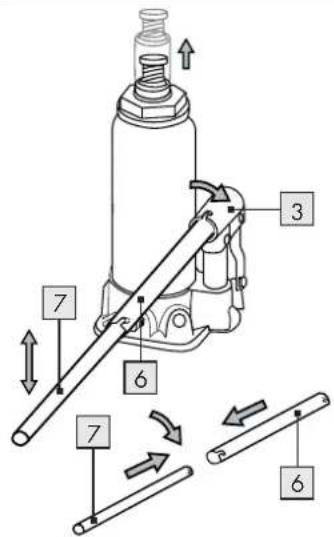

Verbinden Sie die Stange

, um eine verlängerte Hubstange zu erhalten.

VORSICHT! VERLETZUNGSGE- FAHR DURCH QUETSCHUNGEN! Halten Sie Ihre Finger während des Pumpvorgangs immer vom Bereich der Hub-19 DE/AT/CH stangenaufnahme

fern. Andernfalls kann es zu Verletzungen durch Quetschungen kommen.

Führen Sie die Hubstange

in die Hubstan- genaufnahme

ein und pumpen Sie das Kfz auf die gewünschte Höhe (Abb. C).

Stellen Sie die Unterstellböcke unter die zulässigen Stützpunkte des Kfz.

Entlasten Sie den Wagenheber, indem Sie die Stange

mit der ovalen Öffnung auf das Ab- senkventil

aufsetzen, die Stange

etwas gegen den Uhrzeigersinn drehen und dann sofort wieder zurückdrehen. Der Lastteller

fährt etwas herunter und das Kfz wird von den Unterstellböcken gehalten.

Kfz absenken LEBENSGEFAHR! Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie dieses absenken. VORSICHT! Senken Sie das Kfz nur langsam ab. Andernfalls drohen Verletzungsgefahr und Beschädigungen am Wagenheber und / oder dem Kfz.

Heben Sie zunächst das Kfz etwas an, um die Unterstellböcke entfernen zu können. Gehen Sie zum Anheben vor wie im Kapitel „Kfz anheben“ beschrieben.

Entfernen Sie die Unterstellböcke.

Setzen Sie die Stange

mit der ovalen Öff- nung auf das Absenkventil

auf und drehen Sie die Stange langsam gegen den Uhrzeiger- sinn (Abb. C). Das Kfz wird langsam abgesenkt. Hinweis: Je stärker Sie die Stange

gegen den Uhrzeigersinn drehen, um so schneller wird das Kfz abgesenkt. Drehen Sie deshalb zunächst sehr vorsichtig, um ein Gefühl für die richtige Geschwindigkeit zu bekommen.

Senken Sie den Lastteller

soweit ab, dass er nicht mehr belastet ist. Ziehen Sie den Wagen- heber dann unter dem Auto hervor. Üben Sie Druck auf den Lastteller

aus, bis er vollständig abgesenkt ist.

Schließen Sie das Absenkventil

, indem Sie die Stange

auf dem Absenkventil

Uhrzeigersinn drehen

Ziehen Sie die Stange

Drehen Sie die Verlängerungsschraube

wieder herunter, falls Sie herausgeschraubt ist.

Fetten Sie alle außen liegenden, beweglichen Teile gut ein.

Reinigen Sie den hydraulischen Wagenheber mit einem leicht eingeölten Tuch.

Verwenden Sie keinesfalls scharfe oder ätzende Reinigungsmittel.

Wartung und Lagerung

Hydraulik-Öl nachfüllen / Einfetten Hinweis: Verwenden Sie nur Hydraulik-Öle gemäß ISO VG 15.

Stellen Sie den Wagenheber senkrecht auf eine ebene, waagerechte Fläche.

Drehen Sie die Verlängerungsschraube

vollständig herunter.

Setzen Sie die Stange

mit der ovalen Öff- nung auf das Absenkventil

auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller

vollständig abgesenkt ist.

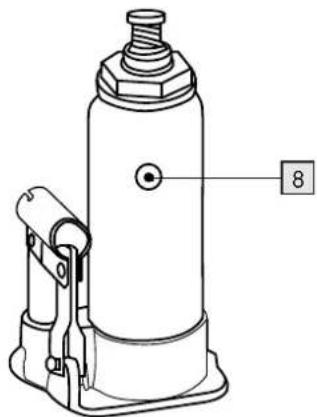

Ziehen Sie den Ölverschlussstopfen

Füllen Sie Hydrauliköl mit einem geeigneten Gefäß in den Öltank. Füllen Sie das Hydraulik- Öl bis an die Unterkante der Einfüllöffnung.

Entfernen Sie eventuell vorhandene Luft im Hydraulik-System. Gehen Sie dazu wie in den Schritten 3-4 im Kapitel „Luft aus dem Hydraulik- System entfernen“ vor.

Setzen Sie den Ölverschlussstopfen

wieder in den Öltank ein.

Fetten Sie alle beweglichen Teile des Wagen- hebers regelmäßig ein, um Korrosion zu verhindern.

Füllen Sie ca. 100 – 105 ml Öl nach, wenn das Öl komplett verbraucht ist.20 DE/AT/CH

Luft aus dem Hydraulik-System entfernen Luft im Hydraulik-System kann zu Beeinträchtigungen bei der Funktion des Wagenhebers führen. Gehen Sie zum Entfernen der Luft aus dem Hydraulik-System wie folgt vor:

1. Setzen Sie die Stange

mit der ovalen Öffnung auf das Absenkventil

auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller

vollständig abgesenkt ist.

2. Ziehen Sie den Ölverschlussstopfen

3. Führen Sie die Hubstange

in die Hubstan- genaufnahme

ein und pumpen mehrmals, um die Luft entweichen zu lassen.

Setzen Sie die Stange

mit der ovalen Öff- nung auf das Absenkventil

auf und drehen Sie die Stange im Uhrzeigersinn (Abb. C). Das Absenkventil

ist nun wieder geschlossen.

5. Setzen Sie den Ölverschlussstopfen

wieder in den Öltank ein.

6. Wiederholen Sie bei Bedarf die Schritte

1-5, bis die Luft vollständig entwichen ist.

Setzen Sie die Stange

mit der ovalen Öffnung auf das Absenkventil

auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller

vollständig abgesenkt ist.

Drehen Sie die Verlängerungsschraube

vollständig herunter.

Lagern Sie den hydraulischen Wagenheber und die Hubstange trocken und vor Feuchtig- keit geschützt.

Achten Sie darauf, dass der Lastteller

kom- plett abgesenkt ist und die Verlängerungs- schraube

vollständig eingedreht ist, wenn Sie den Wagenheber lagern. So vermeiden Sie, dass Öl aus dem Ölverschlussstopfen

Fetten Sie alle beweglichen Teile des Wagen- hebers regelmäßig ein, um Korrosion zu verhin- dern.

Fehler beheben = Fehler = Ursache = Behebung = Der Wagenheber hebt das Kfz nicht oder nicht hoch genug an. = Das Absenkventil

wurde nicht richtig ge- schlossen. = Schließen Sie das Absenkventil

vollständig (siehe Kapitel „Kfz anheben“). = Es ist nicht genug Hydraulik-Öl im Wagenheber. = Füllen Sie Hydraulik-Öl nach (siehe Kapitel „Hydraulik-Öl nachfüllen / Einfetten“). = Es befindet sich zuviel Hydraulik-Öl im Zylinder. = Entfernen Sie die überschüssige Menge Hydraulik- Öl aus dem Zylinder. = Es befindet sich Luft im Hydraulik-System. = Entfernen Sie die Luft im Hydraulik-System (siehe Kapitel „Luft aus dem Hydraulik-System entfernen“). = Der Wagenheber gibt unter Belastung nach. = Das Absenkventil

wurde nicht richtig ge- schlossen. = Schließen Sie das Absenkventil

vollständig (siehe Kapitel „Kfz anheben“). = Hydraulik-Öl tritt aus. = Es befindet sich zuviel Hydraulik-Öl im Zylinder. = Entfernen Sie die überschüssige Menge Hydrau- lik-Öl aus dem Zylinder. = Der Pump-Mechanismus funktioniert nur teilweise. = Es befindet sich zuviel Hydraulik-Öl im Zylinder. = Entfernen Sie die überschüssige Menge Hydrau- lik-Öl aus dem Zylinder. = Es befindet sich Luft im Hydraulik-System. = Entfernen Sie die Luft im Hydraulik-System (siehe Kapitel „Luft aus dem Hydraulik-System entfernen“).21 DE/AT/CH

Entsorgung Die Verpackung besteht aus umweltfreund- lichen Materialien, die Sie über die ört- lichen Recyclingstellen entsorgen können. Werfen Sie Ihr Produkt, wenn es ausge- dient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öff- nungszeiten können Sie sich bei Ihrer zu- ständigen Verwaltung informieren. Lassen Sie Hydrauliköl umweltgerecht entsorgen. Stellen Sie die Entsorgung durch eine Reparatur- Fachwerkstatt sicher oder wenden Sie sich an die nächste Schadstoffsammelstelle.

Konformitätserklärung Wir, Milomex Ltd., c / o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, erklären in alleiniger Verantwortung, dass das Produkt: Hydraulik-Wagenheber, Modell-Nr.: Z31224, Version: 07 / 2012, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006 / 42 / EC übereinstimmt. Angewandte harmonisierte Norm: EN 1494 / A1: 2008 Die komplette Konformitätserklärung finden Sie unter: www.milomex.com2 IAN 73148 Milomex Ltd. c/o Milomex Services Hilltop Cottage Barton Road Pulloxhill Bedfordshire MK45 5HP
