BEDIENUNGSANLEITUNG IAN 114166 MIOMARE

LED-WannEnfüLL-/BrausE-armatur

DE AT CH

LED-WannEnfüLL-/BrausE-armatur

Montage-, Bedienungs- und Sicherheitshinweise

IT CH

miscELatorE LED pEr vasca E Doccia

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Produkts vertraut.

FR CH

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite 5

Bestimmungsgemäße Verwendung......Seite 6

Teilebeschreibung......Seite 6

Technische Daten......Seite 6

Lieferumfang......Seite 6

Sicherheitshinweise......Seite 7

Montage

Armatur anschließen......Seite 7

Zubehör (Brauseschlauch und Duschkopf) anschließen......Seite 8

Bedienung

Inbetriebnahme Seite 8

Umsteller Wannenauslauf/Brausefunktion......Seite 8

Wartung und Reinigung

Armatur pflegen und reinigen....Seite 8

LED-Einsatz tauschen......Seite 9

Sieb austauschen....Seite 9

Kartusche austauschen....Seite 9

Entsorgung......Seite 10

Informationen

Trinkbarkeit von Leitungswasser......Seite 10

Garantie und Service......Seite 10

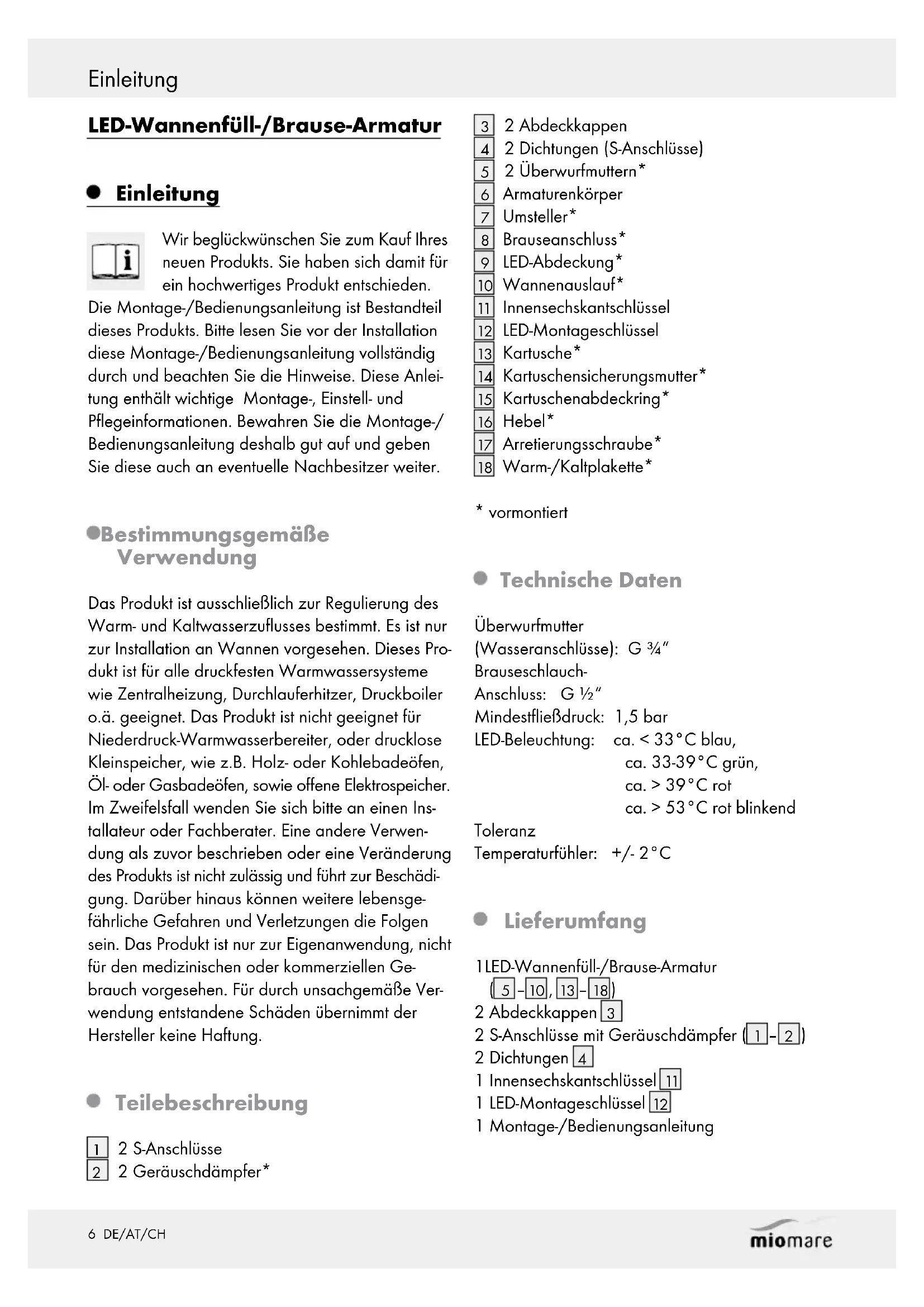

LED-Wannenfüll-/Brause-Armatur

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Die Montage-/Bedienungsanleitung ist Bestandteil dieses Produkts. Bitte lesen Sie vor der Installation diese Montage-/Bedienungsanleitung vollständig durch und beachten Sie die Hinweise. Diese Anleitung enthält wichtige Montage-, Einstell- und Pflegeinformationen. Bewahren Sie die Montage-/Bedienungsanleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter.

●Bestimmungsgemäße Verwendung

Das Produkt ist ausschließlich zur Regulierung des Warm- und Kaltwasserzuflusses bestimmt. Es ist nur zur Installation an Wannen vorgesehen. Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Das Produkt ist nicht geeignet für Niederdruck-Warmwasserbereiter, oder drucklose Kleinspeicher, wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, sowie offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

• Teilebeschreibung

1 2 S-Anschlüsse
2 2 Geräuschdämpfer*

3 2 Abdeckkappen
4 2 Dichtungen (S-Anschlüsse)
5 2 Überwurfmuttern*
6 Armaturenkörper
7 Umsteller*
8 Brauseanschluss*
9 LED-Abdeckung*
10 Wannenauslauf*
11 Innensechskantschlüssel
12 LED-Montageschlüssel
13 Kartusche*
14 Kartuschensicherungsmutter*
15 Kartuschenabdeckring*
16 Hebel*
17 Arretierungsschraube*
18 Warm-/Kaltplakette*

* vormontiert

- Technische Daten

Überwurfmutter

Mindestfließdruck: 1,5 bar

LED-Beleuchtung: ca. < 33°C blau, ca. 33-39°C grün, ca. > 39°C rot ca. > 53°C rot blinkend

Toleranz

Temperaturfühler: +/- 2°C

Lieferumfang

1 LED-Wannenfüll-/Brause-Armatur

(5-10,13-18)

2 Abdeckkappen 3

2 S-Anschlüsse mit Geräuschdämpfer (1 - 2)

2 Dichtungen 4

1 Innensechskantschlüssel 11

1 Montage-/Bedienungsanleitung

Sicherheitshinweise

LEB 4 SWARNUNG!

UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

VORSICHT VOR ELEKTRISCHEM

SCHLAG! Undichtigkeiten oder Wasseraustritt können zu Lebensgefahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.

⚠VORSICHT!VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

VORSICHT! SACHSCHÄDEN! Bitte lassen Sie die Montage nur durch fachkundige Personen durchführen.
Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben.
■ VERBRÜHUNGSGEFAHR! Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.

⚠VORSICHT!Stellen Sie sicher, dass die Warm-/Kaltplakette 18 richtig herum eingesetzt ist. Die korrekte Anordnung lautet: oben = rot (Warmwasser), unten = blau (Kaltwasser).

• Bitte beachten Sie, dass die Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen.
• Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.

■ Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
Das Produkt ist ausschließlich zur Verwendung in Räumen mit einer Temperatur über 0°C geeignet.

● Montage

Hinweis: Machen Sie sich vor der Montage mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Bei fehlerhafter Montage ist die Gewährleistung – insbesondere für Folgeschäden – ausgeschlossen.

■ VORSICHT! Drehen Sie vor der Installation die Haupt-Wasserzufuhr ab. Ansonsten drohen Verletzungsgefahr und/oder Sachbeschädigungen.

Armatur anschließen

Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Maulschlüssel SW 30 mm und ein Dichtungsband.

Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab. So verhindern Sie ein Verkratzen.

Gehen Sie wie folgt vor:

☐ Wickeln Sie ein Dichtungsband um die aufgerauten Gewindeteile ( 12 " Gewinde) der S-Anschlüsse 1 (siehe Abb. B1).

Hinweis: Dichtungsband nicht im Lieferumfang enthalten.

☐ Schrauben Sie die S-Anschlüsse 1 mit den abgedichteten Gewindeteilen in die Wandanschlüsse ein.
Richten Sie die eingeschraubten S-Anschlüsse 1 waagerecht auf das Abstandsmaß der Armatur aus (siehe Abb. B2).
☐ Schrauben Sie die Abdeckkappen 3 handfest auf die S-Anschlüsse 1 bis gegen die Wand (siehe Abb. B3).

Montage / Bedienung / Wartung und Reinigung

☐ Legen Sie die Dichtungen 4 in die Überwurfmuttern 5 und schrauben Sie den Armaturenkörper 6 mit den Überwurfmuttern 5 auf die S-Anschlüsse 1 (siehe Abb. B4-B5).

Zubehör(Brauseschlauch und Duschkopf) anschließen

Hinweis: Brauseschlauch und Duschkopf sind nicht im Lieferumfang enthalten.

Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab. So verhindern Sie ein Verkratzen.

☐ Schrauben Sie einen handelsüblichen Brauseschlauch am Brauseanschluss 8 fest.
□ Befestigen Sie einen handelsüblichen Duschkopf am Brauseschlauch.

Hinweis: Richten Sie sich zusätzlich nach den Montagehinweisen des Zubehörs.

Bedienung

Inbetriebnahme

Prüfen Sie alle Verbindungen nach der ersten Inbetriebnahme unbedingt sorgfältig auf Dichtigkeit.

Prüfen Sie den Betrieb der Armatur. Schwenken Sie dafür den Hebel 16 in alle erlaubten Positionen.

Hinweis: Die Armatur ist mit einer LED-Beleuchtung ausgestattet. Die LED-Beleuchtung erfolgt durch eine integrierte Turbine (ohne Batterien). Der LED-Farbwechsel erfolgt automatisch, je nach eingestellter Wassertemperatur, durch einen integrierten Temperaturfühler:

• bis ca. 33°C blau,
• zwischen ca. 33-39°C grün,
• über ca. 39°C rot,

• über ca. 53°C rot blinkend.

• Öffnen Sie die Haupt-Wasserzufuhr.

• Öffnen Sie den Hebel 16 und schwenken Sie ihn nach oben oder unten, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.

Warmwasser:

Schwenken Sie den Hebel 16 nach oben.

Kaltwasser:

Schwenken Sie den Hebel 16 nach unten.

UmstellerWannenauslauf/Brausefunktion

Die Umstellung von Wannenauslauf 10 auf Brausefunktion erfolgt manuell durch Anheben und Senken des Umstellers 7.

Wannenauslauf:

Senken des Umstellers 7.

Brausefunktion:

Anheben des Umstellers 7.

Hinweis: Manuelle Umstellung bedeutet: Wird bei aktivierter Brausefunktion das Wasser abgestellt, bleibt die Brausefunktion aktiv. Bei erneuter Inbetriebnahme ist die Brausefunktion weiterhin aktiv, bis manuell auf Wannenauslauf umgestellt wird.

● Wartung und Reinigung

Armatur pflegen und reinigen

Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:

■ Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungsmittel oder aggressive Reiniger, bzw. harte Reinigungsbürsten, etc. Diese könnten die Oberfläche des Produkts beschädigen.
☐ Trocknen Sie Ihre Armatur nach jeder Nutzung mit einem Tuch, um eventuelle Kalkablagerungen zu vermeiden.

☐ Reinigen Sie die Armatur mit einem feuchten, weichen Tuch und ggf. mit einem milden Reinigungsmittel.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.

LED-Einsatz tauschen

Wenn keine Leuchtfunktion der LED-Lampen festzu- stellen ist, kann der LED-Einsatz ausgetauscht werden. Lebensdauer LED: ca. 10.000 Betriebsstunden. Einen neuen LED-Einsatz (ET-WCRL-LED) können Sie bei der angegebenen Servicestelle beziehen.

Gehen Sie dabei wie folgt vor:

☐ Schrauben Sie den Wannenauslauf 10 vom Armaturenkörper 6 ab (siehe Abb. C1), dazu benötigen Sie einen Kreuzschlitzschraubendreher.
☐ Schrauben Sie die LED-Abdeckung 9 mit Hilfe des Innensechskantschlüssels 11 vom Armaturenkörper 6 ab (siehe Abb. C2).
☐ Entfernen Sie den LED-Einsatz aus Kunststoff (siehe Abb. C3–C4), verwenden Sie dazu den LED-Montageschlüssel 12.
Montieren Sie den neuen LED-Einsatz, die LED-Abdeckung 9 und den Wannenauslauf 10 am Armaturenkörper 6 analog zur Demontage (siehe Abb. C5–C7).

- Sieb austauschen

Wenn das Sieb im Inneren der LED-Abdeckung stark verschmutzt ist, muss es gereinigt oder ausgetauscht werden.

Gehen Sie dabei wie folgt vor:

☐ Schrauben Sie den Wannenauslauf 10 vom Armaturenkörper 6 ab (siehe Abb. C1), dazu benötigen Sie einen Kreuzschlitzschraubendreher.
☐ Schrauben Sie die LED-Abdeckung 9 mit Hilfe des Innensechskantschlüssels 11 vom Armaturenkörper 6 ab (siehe Abb. C2).

Drücken Sie das Sieb mit einem flachen Gegenstand von außen aus der LED-Abdeckung 9 (siehe Abb. D1).

⚠️ACHTUNGVERLETZUNGSGEFAHR!Der äußere Rand des Siebgeflechts kann spitze Stellen aufweisen.

☐ Entfernen Sie kalkhaltige Rückstände oder Fremdkörper. Ersetzen Sie das Sieb bei sehr starker Verschmutzung oder Beschädigung durch ein neues. Ein neues Sieb (ET-WCRL-WBS) können Sie bei der angegebenen Servicestelle beziehen.

Drücken Sie das gereinigte/neue Sieb von innen in die LED-Abdeckung 9 (siehe Abb. D2). Hinweis: Achten Sie darauf, dass das Sieb ordnungsgemäß in der LED-Abdeckung 9 sitzt.

Montieren Sie die LED-Abdeckung 9 und den Wannenauslauf 10 am Armaturenkörper 6 analog zur Demontage (siehe Abb. C6–C7).

- Kartusche austauschen

Eine Kartusche 13 ist ein Verschleißteil, das je nach Kalkgehalt bzw. Verschmutzung des Wassers ausgetauscht werden muss. Dies stellen Sie fest, wenn sich der Hebel 16 schwergängig betätigen lässt. Eine neue Kartusche 13 können Sie bei der angegebenen Servicestelle beziehen.

Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Maulschlüssel SW 27 mm oder eine Armaturenzange.

Um die Kartusche 13 auszutauschen, gehen Sie wie folgt vor:

□ Stellen Sie die Haupt-Wasserzufuhr ab. Lassen Sie das restliche Leitungswasser ablaufen.
☐ Entfernen Sie die Warm-/Kaltplakette 18, indem Sie einen flachen Gegenstand zwischen den Rand der Warm-/Kaltplakette 18 und die Außenseite des Hebels 16 schieben.

Hinweis: Drücken Sie die Warm-/Kaltplakette 18 vorsichtig mit leichtem Druck nach außen um die Oberfläche nicht zu zerkratzen.

☐ Lösen Sie die Arretierungsschraube 17 mit dem Innensechskantschlüssel 11 durch Drehen gegen den Uhrzeigersinn.

VORSICHT! Drehen Sie die Arretierungsschraube 17 nicht vollständig heraus. Lösen Sie diese nur so weit, bis sich der Hebel 16 leicht abnehmen lässt.

□ Nehmen Sie den Hebel 16 ab.
☐ Schrauben Sie den Kartuschenabdeckring 15 ab, verwenden Sie dazu keine Zange oder Schraubenschlüssel. Andernfalls kann es zu Beschädigungen am Produkt kommen.
- Lösen Sie die darunter liegende Kartuschensicherungsmutter 14 mit einer Armaturenzange oder einem Maulschlüssel SW 27 mm und ziehen Sie die komplette Kartusche 13 aus dem Armaturenkörper 6.
Setzen Sie die neue Kartusche 13 (Typ 35 M LED) wieder genauso in den Armaturenkörper 6 ein.

Hinweis: Achten Sie darauf, dass die Dichtung unter der Kartusche 13 korrekt sitzt. Stellen Sie sicher, dass die Führungen in den dafür vorgesehenen Löchern sitzen.

Montieren Sie alle zuvor genannten Teile wieder. Ziehen Sie die Kartuschensicherungsmutter 14 mit einer Armaturenzange oder einem Maulschlüssel SW 27 mm an, während Sie gleichzeitig die Armatur gegen die Drehbewegung festhalten. Dadurch erreichen Sie die Dichtigkeit und sorgen dafür, dass die Hebelbewegung nicht schwergängig wird.

VORSICHT! Stellen Sie sicher, dass die Warm-/Kalt-Plakette 18 richtig herum eingesetzt ist. Die korrekte Anordnung lautet: oben = rot (Warmwasser), unten = blau (Kaltwasser).

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Informationen

Trinkbarkeit von Leitungswasser

Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.

■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.

- Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.

• Garantie und Service

Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.

Sollten sich dennoch während der Garantiezeit Mängel herausstellen, können defekte Armaturen nach Kontaktaufnahme mit dem Servicedienst unfrei an die angegebene Serviceadresse gesandt werden. Sie erhalten dann eine neue oder eine reparierte Armatur kostenlos zurück.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, die defekte Armatur zwecks Reparatur an die angegebene Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Hinweis: Die Eisl Sanitär GmbH ersetzt innerhalb der Garantiezeit defekte Armaturen kostenfrei, oder stellt entsprechende Ersatzteile zur Verfügung. Eine finanzielle Rückerstattung des Kaufpreises defekter Armaturen ist seitens der Eisl Sanitär GmbH nicht möglich.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Das gilt auch für ersetzte und ausgetauschte Teile. In vielen Fällen liegt der Grund für Reklamationen in Bedienungsfehlern. Diese könnten ohne Weiteres telefonisch oder per E-Mail behoben werden. Bitte wenden Sie sich an die für Sie eingerichtete Servicestelle, bevor Sie die Armatur beim Hersteller reklamieren:

DE:

Eisl Handels GmbH

Schlossplatz 1

D-83410 Laufen

Tel: [phone]*

Fax: [phone]*

E-Mail: [e-mail]

* Kostenfreie Nummer

AT:

Eisl Sanitär GmbH

Mattseer Landesstraße 8

A-5101 Bergheim

Tel.: [phone]*

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

* Kostenfreie Nummer

CH:

Eisl Sanitär GmbH

Mattseer Landesstraße 8

A-5101 Bergheim

Tel.: [phone]*

Fax.: [phone]-3370

E-Mail: [e-mail]

* Kostenfreie Nummer

IAN 114166

Bitte halten Sie für alle Anfragen den Kassenbon und die Art.Nr. zB. IAN 12345 als Nachweis für den Kauf bereit.

Produktbezeichnung:

LED-Wannenfüll-/Brause-Armatur

Eisl Sanitär-Nr.

NI023WCRL-LIDL3
