BEDIENUNGSANLEITUNG IAN 111683 MIOMARE

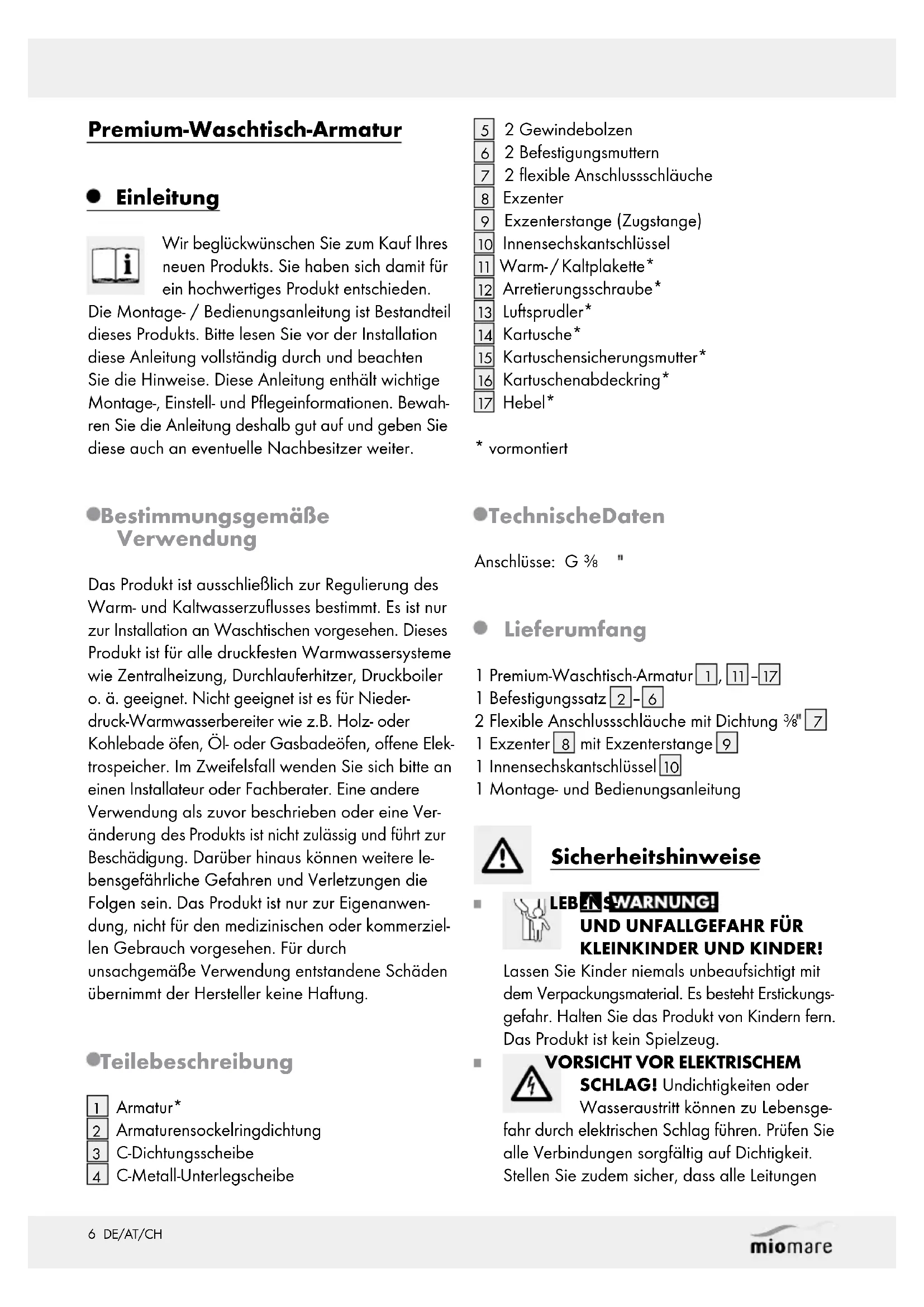

95 DE/AT/CH Einleitung Bestimmungsgemäße Verwendung ....................................................................................................Seite 6 Teilebeschreibung ...............................................................................................................................Seite 6 Technische Daten ................................................................................................................................Seite 6 Lieferumfang ........................................................................................................................................ Seite 6 Sicherheitshinweise ................................................................................................................Seite 6 Montage ...........................................................................................................................................Seite 7 Inbetriebnahme ......................................................................................................................... Seite 8 Bedienung ......................................................................................................................................Seite 8 Wartung und Reinigung Armatur pflegen und reinigen ............................................................................................................Seite 8 Kartusche austauschen .......................................................................................................................Seite 9 Entsorgung .....................................................................................................................................Seite 9 Informationen Trinkbarkeit von Leitungswasser ......................................................................................................... Seite 10 Garantie und Service ............................................................................................................Seite 10 Inhaltsverzeichnis6 DE/AT/CH Sicherheitshinweise / MontageEinleitung / Sicherheitshinweise Premium-Waschtisch-Armatur Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Montage- / Bedienungsanleitung ist Bestandteil dieses Produkts. Bitte lesen Sie vor der Installation diese Anleitung vollständig durch und beachten Sie die Hinweise. Diese Anleitung enthält wichtige Montage-, Einstell- und Pflegeinformationen. Bewah- ren Sie die Anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter. Bestimmungsgemäße Verwendung Das Produkt ist ausschließlich zur Regulierung des Warm- und Kaltwasserzuflusses bestimmt. Es ist nur zur Installation an Waschtischen vorgesehen. Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentralheizung, Durchlauferhitzer, Druckboiler o. ä. geeignet. Nicht geeignet ist es für Nieder- druck-Warmwasserbereiter wie z.B. Holz- oder Kohlebade öfen, Öl- oder Gasbadeöfen, offene Elek- trospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Ver- änderung des Produkts ist nicht zulässig und führt zur Beschädi gung. Darüber hinaus können weitere le- bensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwen- dung, nicht für den medizinischen oder kommerziel- len Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Teilebeschreibung

C-Metall-Unterlegscheibe

2 Befestigungsmuttern

2 flexible Anschlussschläuche

Exzenterstange (Zugstange)

Innensechskantschlüssel

Arretierungsschraube*

Kartuschensicherungsmutter*

Kartuschenabdeckring*

• vormontiert Technische Daten Anschlüsse: G ⅜ Lieferumfang 1 Premium-Waschtisch-Armatur

2 Flexible Anschlussschläuche mit Dichtung ⅜

1 Innensechskantschlüssel

1 Montage- und Bedienungsanleitung Sicherheitshinweise LEBENS-

UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs- gefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

VORSICHT VOR ELEKTRISCHEM

SCHLAG! Undichtigkeiten oder Wasseraustritt können zu Lebensge- fahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen7 DE/AT/CH Sicherheitshinweise / MontageEinleitung / Sicherheitshinweise von elektrischen Geräten korrekt und sicher installiert sind. VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachge- mäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dich- tungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beein- flussen. Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben.

ORSICHT! Stellen Sie sicher, dass die Warm

richtig herum eingesetzt ist. Die korrekte Anordnung lautet: links = rot (Warmwasser), rechts = blau (Kaltwasser). VORSICHT! SACHSCHäDEN! Bitte lassen Sie die Montage nur durch fachkundige Personen durchführen. Bitte beachten Sie, dass die Dichtungen Ver- schleißteile sind, welche von Zeit zu Zeit ausge- tauscht werden müssen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbin- dungen sorgfältig auf Dichtigkeit. Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasse- ranschluss und Absperrvorrichtung. Das Produkt ist ausschließlich zur Verwendung in Räumen mit einer Temperatur über 0 °C ge- eignet. Montage Hinweis: Machen Sie sich vor der Montage mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicher- heitshinweise. Bei fehlerhafter Montage ist die Ge- währleistung – insbesondere für Folgeschäden – ausgeschlossen. VORSICHT! Drehen Sie vor der Installation die Haupt-Wasserzufuhr ab. Ansonsten drohen Ver- letzungsgefahr und / oder Sachbeschädigungen. VORSICHT! Verdrehen Sie die flexiblen An- schlussschläuche

nicht und setzen Sie diese nicht unter Spannung. Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Kreuzschlitzschraubendreher, einen Schlitz- schraubendreher und einen Maulschlüs sel SW 10. Gehen Sie wie folgt vor: Schrauben Sie die beiden flexiblen Anschluss- schläuche

handfest in die dafür vorgesehe nen Gewindeaufnahmen der Armatur

Hinweis: Die beiden flexiblen Anschluss- schläuche

sind identisch. Der flexible An- schlussschlauch

, der in die linke Bohrung im Armaturenkörper geschraubt wird, ist der Warmwasserzulaufschlauch, der flexible An- schlussschlauch

, der in die rechte Bohrung geschraubt wird, der Kaltwasserzulaufschlauch. VORSICHT! Achten Sie darauf, dass Sie die flexiblen Anschlussschläuche

nur handfest einschrauben. Verwenden Sie keine Zange oder Schraubenschlüssel. Andernfalls kann es zu Be- schädigungen am Produkt kommen. Entfernen Sie die Befestigungsmutter

und schrauben Sie die Ge- windebolzen

mit einem Schlitzschraubendre- her bis zum Anschlag in die dafür vorgesehene Gewindeaufnahme am Boden der Armatur

Legen Sie die Armaturensockelringdichtung

in die Nut im Sockelring auf der Unterseite der Armatur

und platzieren Sie diese auf der Öffnung Ihres Waschtisches. Stecken Sie unterhalb des Waschtisches zu- nächst die C-Dichtungsscheibe

und dann die C-Metall-Unterlegscheibe

über die Gewindebolzen

Schrauben Sie jetzt die Befestigungsmuttern

auf die Gewindebolzen

und ziehen Sie diese mit einem Maulschlüssel SW 10 mm an, bis die Armatur

auf dem Waschtisch festsitzt. Lösen Sie den unteren Teil des Exzenters vom oberen Teil des Exzenters

durch Drehen im Uhrzeigersinn. Stecken Sie den oberen Teil des Exzenters

mit der oberen Dichtung in den Ablauf des Waschtisches.8 DE/AT/CH Wartung und Reinigung / EntsorgungMontage / Inbetriebnahme / Bedienung / Wartung und Reinigung Ziehen Sie nun den unteren Teil des Exzenters

mit der unteren Dichtung unter dem Waschtisch fest an. Montage der Exzenterstange (Zugstange)

Stecken Sie den oberen Teil der Zugstange (mit dem Zugknopf) von oben in die Zugstan- genführung des Waschtischmischers. Verbinden Sie den unteren Teil der Zugstange mit dem oberen Teil der Zugstange. Entfernen Sie die Schraubkappe vom unteren Teil des Exzenters. Legen Sie in die Kappe die Kugeldichtung ein. Legen Sie die Stange mit der Kugel, in die dafür vorgesehene Öffnung des unteren Teils des Ex- zenters und verschrauben diese mit der Kappe. Hinweis: Beachten Sie, dass die Dichtung in der Kappe verbleibt. Stecken Sie das Verbindungsstück über die Stange und verbinden Sie diese mit der Zugstange. Hinweis: Die Stange der Ablaufgarnitur muss entsprechend des Abstandes gebogen werden,

die Stange ansonsten den Rand streifen könnte. Befestigen Sie die Zugstange mit der Schraube im Verbindungsstück. Führen Sie die Edelstahlspange über den hinter

Teil der Kugelstange. Schrauben Sie die flexiblen Anschlussschläuche

an Ihre Eckventile. Achten Sie darauf, dass Sie die beiden flexiblen Anschlussschläuche

kor- rekt an den Kalt- bzw. Warmwasseranschluss montieren – linker flexibler Anschlussschlauch

an den Warmwasseranschluss, linkes Eckventil und rechter flexibler Anschlussschlauch

den Kaltwasseranschluss, rechtes Eckventil. Inbetriebnahme Prüfen Sie alle Verbindungen nach der ersten Inbe- triebnahme unbedingt sorgfältig auf Dichtigkeit. Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült wer den. Gehen Sie hierzu folgendermaßen vor: Schrauben Sie den Luftsprudler

Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen, um Rückstände aufzulösen. Schrauben Sie den Luftsprudler

anschließend wieder auf die Armatur

Bedienung Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich, um Trinkwasser-Stagnation und Rückstände aufzulösen. Öffnen Sie die Haupt-Wasserzufuhr. Heben Sie den Hebel

an und schwenken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren. Heißwasser: Schwenken Sie den Hebel

nach links. Kaltwasser: Schwenken Sie den Hebel

nach rechts. Prüfen Sie den Betrieb der Mischbatterie. Schwenken Sie dafür den Hebel

in alle er- laubten Positionen. Bitte prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit. Wartung und Reinigung Armatur pflegen und reinigen Beachten Sie, dass Sanitärarmaturen einer besonde ren Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen: Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungsmittel oder aggressive Reiniger, bzw. harte Reinigungsbürsten, etc. Diese könnten die Oberfläche des Produkts beschädigen. Trocknen Sie Ihre Armaturen nach jeder Nutzung mit einem Tuch, um eventuelle Kalkablagerun gen zu vermeiden.9 DE/AT/CH Wartung und Reinigung / EntsorgungMontage / Inbetriebnahme / Bedienung / Wartung und Reinigung Reinigen Sie das Produkt mit einem feuchten, weichen Tuch und ggf. mit einem milden Reini- gungsmittel. Schrauben Sie den Luftsprudler

in regelmäßi- gen Abständen heraus und entfernen Sie kalk- haltige Rückstände oder Fremdkörper. Ersetzen Sie bei sehr starker Verschmutzung oder Be- schädigung den Luftsprudler

gegen einen neuen. Hinweis: Der Luftsprudler

lässt sich im Nor- malfall von Hand abschrauben. Verwenden Sie andernfalls einen Maulschlüssel SW 22 mm und legen Sie unbedingt ein dünnes, feuchtes Tuch um den Luftsprudler

, damit Sie diesen nicht beschädigen. Auch geeignet ist eine Rohr- zange mit Kunststoffbacken. Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden. Kartusche austauschen Eine Kartusche

ist ein Verschleißteil, das je nach Kalkgehalt bzw. Verschmutzung des Wassers aus- getauscht werden muss. Dies stellen Sie fest, wenn sich der Hebel

schwergängig betätigen lässt. Eine neue Kartusche

können Sie bei der ange- gebenen Servicestelle beziehen. Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Maulschlüssel SW 27 mm oder eine Armatu- renzange. Um die Kartusche

auszutauschen, gehen Sie wie folgt vor: Stellen Sie die Haupt-Wasserzufuhr ab. Lassen Sie das restliche Leitungswasser ablaufen. Entfernen Sie die Warm- / Kaltplakette

, in- dem Sie den Hebel

in die oberste Stellung bringen und einen flachen Gegenstand zwischen den Rand der Warm-Kaltplakette

und die Außenseite des Hebels

schieben. Hinweis: Drücken Sie die Warm- / Kaltplakette

vorsichtig mit leichtem Druck nach außen,

die Oberfläche nicht zu zerkratzen. Lösen Sie die Arretierungsschraube

mit dem Innensechskantschlüssel

durch Drehen ge gen den Uhrzeigersinn. VORSICHT! Drehen Sie die Arretierungs- schraube

nicht vollständig heraus. Lösen Sie diese nur so weit, bis sich der Hebel

leicht abnehmen lässt. Nehmen Sie den Hebel

ab. Schrauben Sie den Kartuschenabdeckring

ab, verwenden Sie dazu keine Zange oder Schrau- benschlüssel. Andernfalls kann es zu Beschädi- gungen am Produkt kommen. Lösen Sie die darunter liegende Kartuschensiche- rungsmutter

mit einer Armaturenzange oder einem Maulschlüssel SW 27 mm und ziehen Sie die komplette Kartusche

Setzen Sie die neue Kartusche wieder genauso in die Armatur

ein. Hinweis: Achten Sie darauf, dass die Dichtung unter der Kartusche

korrekt sitzt. Stellen Sie sicher, dass die Führungen in den dafür vorge- sehenen Löchern sitzen. Montieren Sie alle zuvor genannten Teile wieder. Ziehen Sie die Kartuschensicherungsmutter

mit einer Armaturenzange oder einem Maulschlüs sel SW 27 mm an, während Sie gleichzeitig die Armatur gegen die Drehbewegung festhalten. Dadurch erreichen Sie die Dichtigkeit und sorgen dafür, dass die Hebelbewegung nicht schwer- gängig wird. VORSICHT! Stellen Sie sicher, dass die Warm- / Kalt-Plakette

richtig herum eingesetzt ist. Die korrekte Anordnung lautet: links = rot (Warmwasser), rechts = blau (Kaltwasser). Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.10 DE/AT/CH Garantie und ServiceInformationen / Garantie und Service Informationen Trinkbarkeit von Leitungswasser Informieren Sie sich bei Ihren örtlichen Behör- den über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde. Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung: Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser. Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickel- haltig sein und eine allergische Reaktion her- vorrufen. Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zu- bereitung von Lebensmitteln. Blei wird ins Trink- wasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich. Garantie und Service Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, können defekte Armaturen nach Kontaktaufnahme mit dem Servicedienst unfrei an die angegebene Serviceadresse gesandt werden. Sie erhalten dann eine neue oder eine reparierte Armatur kostenlos zurück. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, die defekte Armatur zwecks Repa- ratur an die angegebene Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Hinweis: Die Eisl Sanitär GmbH ersetzt innerhalb der Garantiezeit defekte Armaturen kostenfrei, oder stellt entsprechende Ersatzteile zur Verfügung. Eine finanzielle Rückerstattung des Kaufpreises defekter Armaturen ist seitens der Eisl Sanitär GmbH nicht möglich. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Das gilt auch für ersetzte und ausge- tauschte Teile. In vielen Fällen liegt der Grund für Reklamationen in Bedienungsfehlern. Diese könnten ohne Weiteres telefonisch oder per E-Mail behoben werden. Bitte wenden Sie sich an die für Sie einge- richtete Servicestelle, bevor Sie die Armatur beim Hersteller reklamieren: DE: Eisl Handels GmbH Schlossplatz 1 D-83410 Laufen Tel: 00800–87934629* Fax: 00800–87934650* E-Mail: kundendienst@eisl.at
