IAN 273648 - Zelt CRIVIT - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG IAN 273648 CRIVIT

Aufbau- und Sicherheitshinweise

GB IE

4-MAN TENT

Aufbau- und Sicherheitshinweise

Seite 5

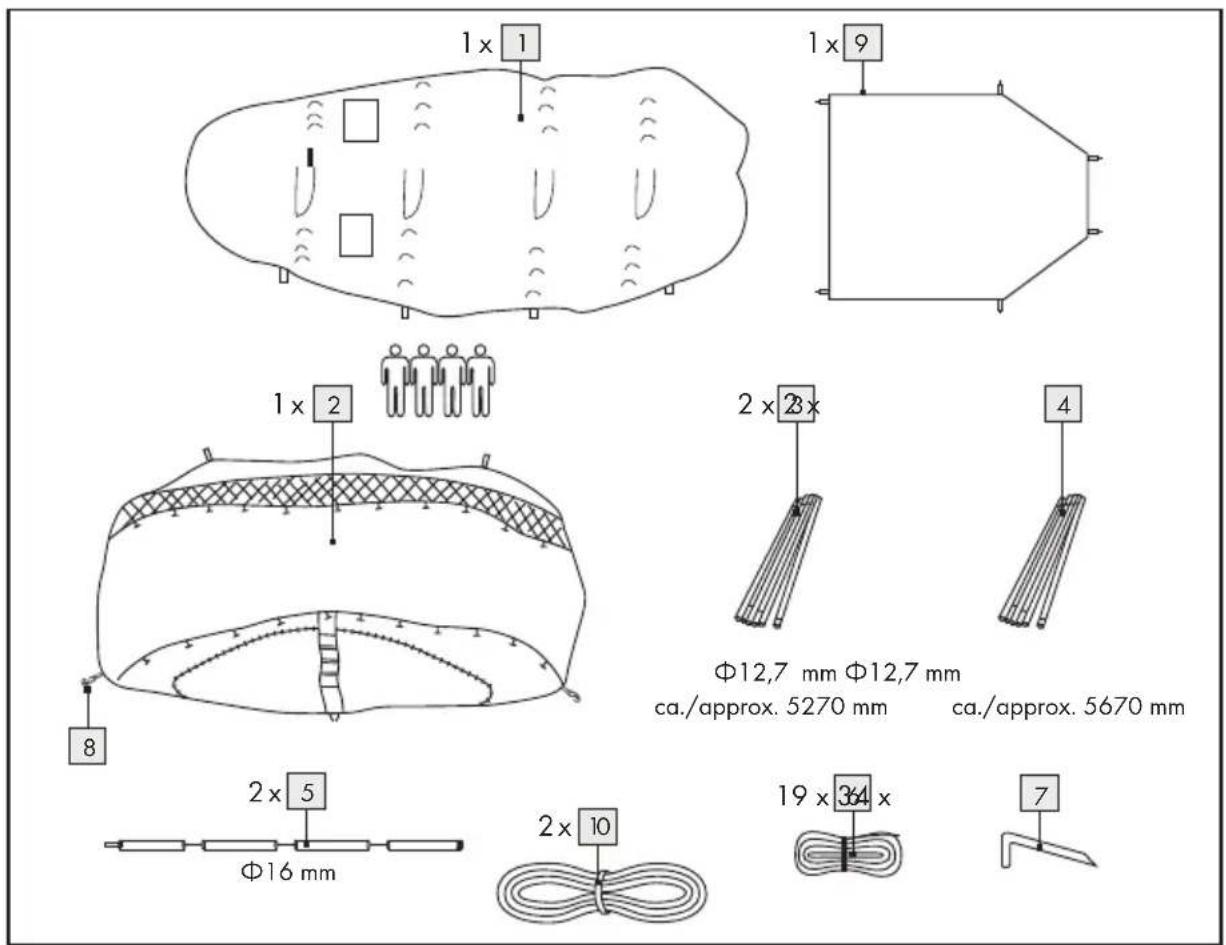

Sie benötigen • You need • Il vous faut • U hebt nodig • Vi servono:

1×1 1×9 1×2 2×3x 4 Φ12,7 mm Φ12,7 mm ca./approx. 5270 mm ca./approx. 5670 mm 8 2×5 Φ16 mm 2×10 19×34 x 7

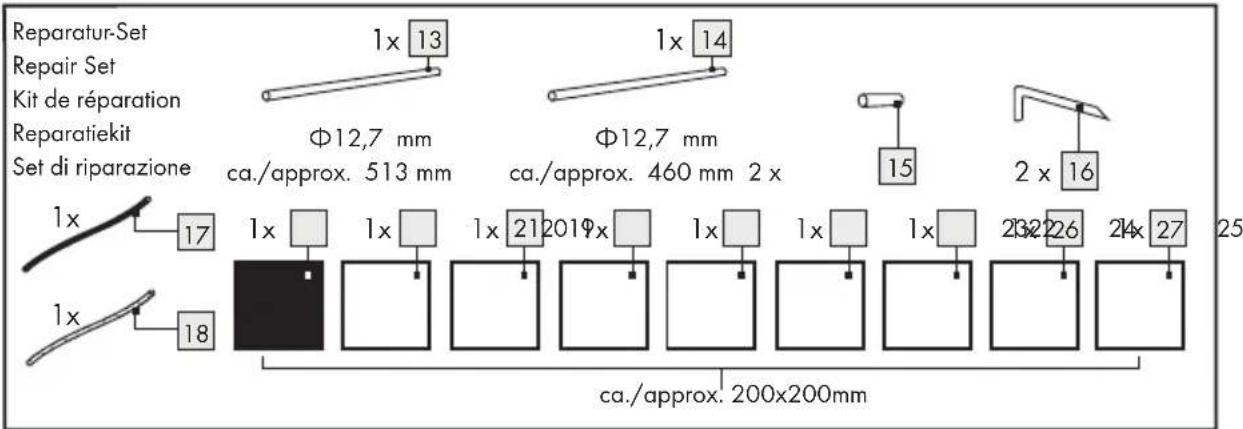

Reparatur-Set Repair Set Kit de réparation Reparatiekit Set di riparazione 1x 13 Φ12,7 mm ca./approx. 513 mm 1x 14 Φ12,7 mm ca./approx. 460 mm 2 x 15 2 x 16 1x 17 1x 18 ca./approx. 200x200mm 23226 24x 27 25

A

2 x 23x 4

1 x 1 3 3 4 4 3

B

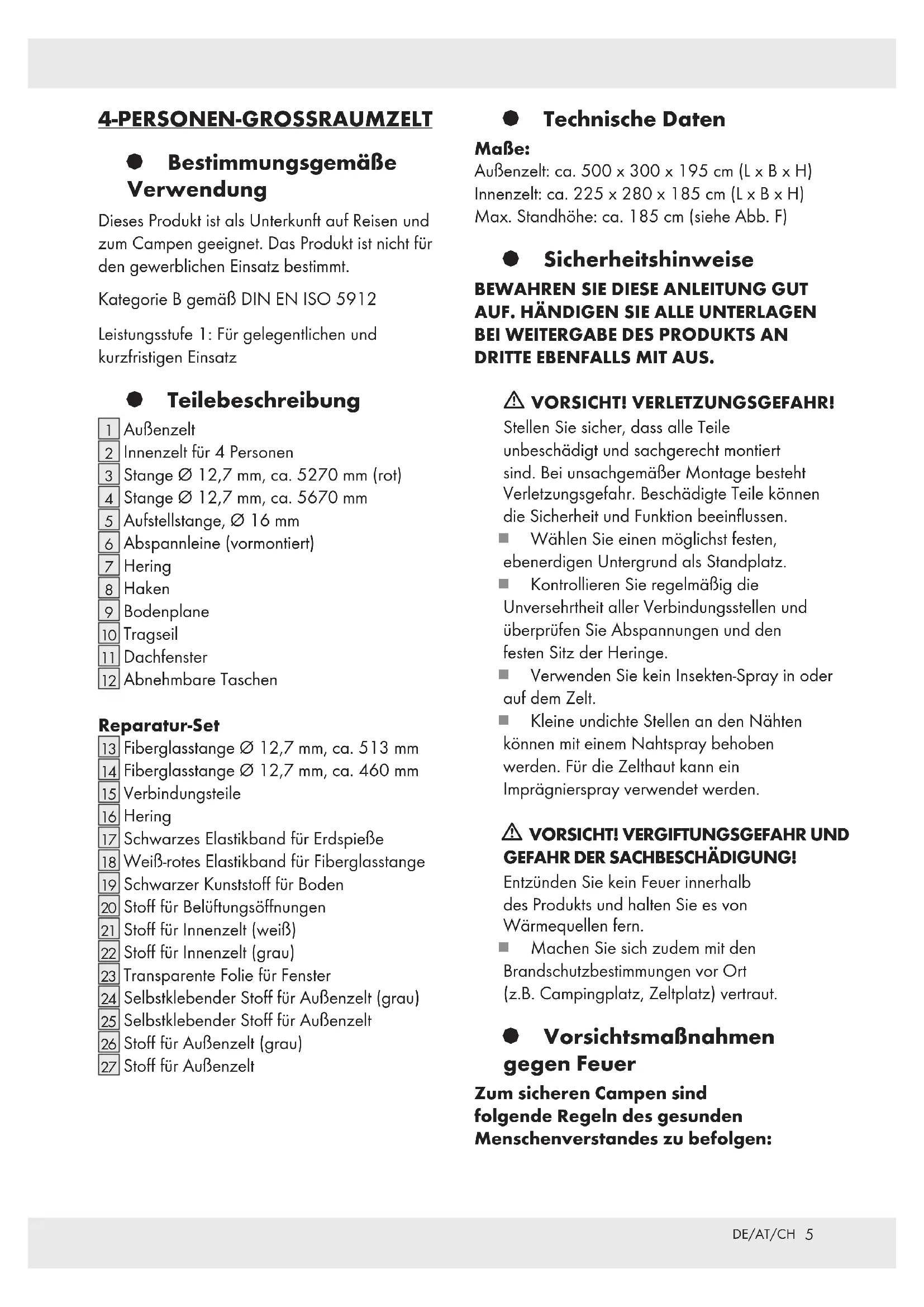

● Bestimmungsgemäße Verwendung

Dieses Produkt ist als Unterkunft auf Reisen und zum Campen geeignet. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Kategorie B gemäß DIN EN ISO 5912

Leistungsstufe 1: Für gelegentlichen und kurzfristigen Einsatz

Teilebeschreibung

1 Außenzelt
2 Innenzelt für 4 Personen
4 Stange ∅ 12,7 mm, ca. 5670 mm
5 Aufstellstange, ∅ 16 mm
6 Abspannleine (vormontiert)
7 Hering
8 Haken
9 Bodenplane
10 Tragseil
11 Dachfenster
12 Abnehmbare Taschen

3 Stange ∅ 12,7 mm, ca. 5270 mm (rot)

Reparatur-Set

13 Fiberglasstange ∅ 12,7 mm, ca. 513 mm
14 Fiberglasstange ∅ 12,7 mm, ca. 460 mm
15 Verbindungsteile
16 Hering
17 Schwarzes Elastikband für Erdspieße
18 Weiß-rotes Elastikband für Fiberglasstange
19 Schwarzer Kunststoff für Boden
20 Stoff für Belüftungsöffnungen
21 Stoff für Innenzelt (weiß)
22 Stoff für Innenzelt (grau)
23 Transparente Folie für Fenster
24 Selbstklebender Stoff für Außenzelt (grau)
25 Selbstklebender Stoff für Außenzelt
26 Stoff für Außenzelt (grau)
27 Stoff für Außenzelt

Technische Daten

Maße:

Außenzelt: ca. 500 x 300 x 195 cm (L x B x H)

Innenzelt: ca. 225 x 280 x 185 cm (L x B x H)

Max. Standhöhe: ca. 185 cm (siehe Abb. F)

● Sicherheitshinweise

BEWAHREN SIE DIESE ANLEITUNG GUT AUF. HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTS AN DRITTE EBENFALLS MIT AUS.

⚠ VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

Wählen Sie einen möglichst festen, ebenerdigen Untergrund als Standplatz.
Kontrollieren Sie regelmäßig die Unversehrtheit aller Verbindungsstellen und überprüfen Sie Abspannungen und den festen Sitz der Heringe.
■ Verwenden Sie kein Insekten-Spray in oder auf dem Zelt.
Kleine undichte Stellen an den Nähten können mit einem Nahtspray behoben werden. Für die Zelthaut kann ein Imprägnierspray verwendet werden.

⚠ VORSICHT! VERGIFTUNGSGEFAHR UND GEFAHR DER SACHBESCHÄDIGUNG!

Entzünden Sie kein Feuer innerhalb des Produkts und halten Sie es von Wärmequellen fern.

Machen Sie sich zudem mit den Brandschutzbestimmungen vor Ort (z.B. Campingplatz, Zeltplatz) vertraut.

● Vorsichtsmaßnahmen gegen Feuer

Zum sicheren Campen sind folgende Regeln des gesunden Menschenverstandes zu befolgen:

Keine heißen Geräte in der Nähe der Wände, des Daches oder der Vorhänge aufstellen.
- Immer die Sicherheitsinstruktionen für diese Geräte beachten.
- Niemals Kindern erlauben, in der Nähe von heißen Geräten zu spielen.
Lassen Sie die Durchgänge frei. Stellen Sie die Ausgänge nicht mit Gegenständen zu.
- Erkundigen Sie sich nach den Einrichtungen und Vorkehrungen gegen Feuer auf dem Gelände.

Zelt aufbauen

Im Inneren der Tragetasche befindet sich ein Label, auf dem ein QR-Code gedruckt ist. Beim Scannen des QR-Codes werden Ihnen Details zum Aufbau des Produkts angezeigt.
Achten Sie darauf, dass das Produkt nur von fachkundigen Personen montiert wird.
Hinweis: Das Polyestermaterial des Außenzeltes ist aus wasserabweisendem Material.
Während der ersten Verwendung bei Regen ist es möglich, dass das Zelt nicht vollständig wasserdicht ist. Durch die Nässe ziehen sich aber die Fäden des Zeltes zusammen und so wird das Zelt nach einer kurzen Zeit wasserdicht.
■ Montieren Sie das Produkt gemäß den Abbildungen A bis F.

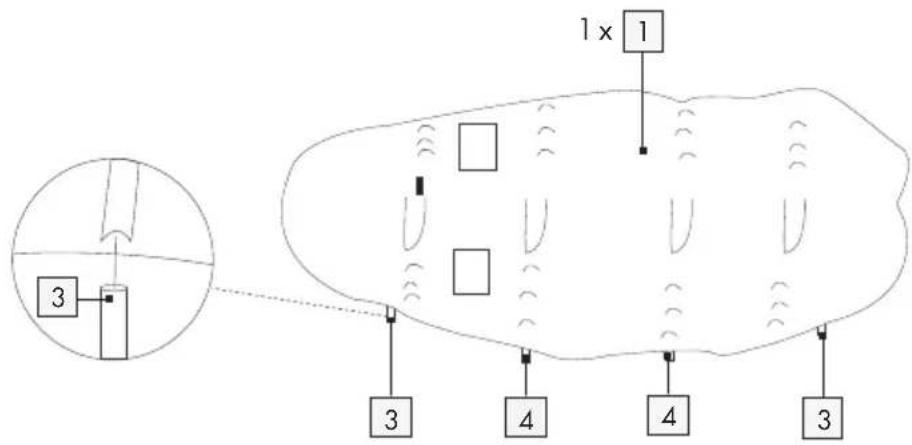

Abbildung A:

1. Legen Sie das Außenzelt 1 flach auf den Boden. Die Kanäle für die Stangen 3 4 müssen nach oben zeigen.
2. Schieben Sie die farbig markierten Stangen vorsichtig durch die entsprechend farbig gekennzeichneten Kanäle.

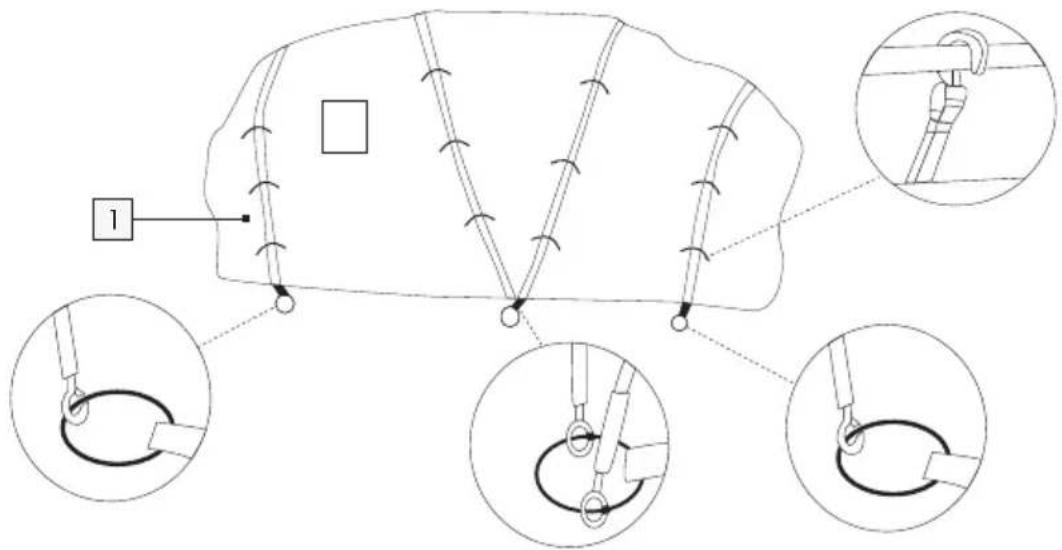

Abbildung B:

1. Richten Sie das Außenzelt 1 auf und befestigen Sie die Stangen an den Ringen der Bodenhalterungen.

Abbildung C:

1. Fixieren Sie eine Seite des Zeltes mit den Heringen 7 am Boden. Greifen Sie dann das andere Ende des Zeltes und ziehen es

so auseinander, dass das Zelt gespannt wird.

1. Sichern Sie das Außenzelt 1, indem Sie mit den Heringen 7 die Bodenhalterungen spannen.
2. Sichern Sie nun das Außenzelt 1 mit den Aspannleinen (vormontiert) 6 und den Heringen 7.

Abbildung D:

1. Öffnen Sie das Sonnendach (Eingang), rollen Sie es auf und befestigen Sie es mit den beiden Halterungen.
2. Hängen Sie die abnehmbaren Taschen 12 im inneren Zelt auf.

Abbildung E:

1. Hängen Sie das Innenzelt 2 und die Bodenplane 9 in die dafür vorgesehenen Knebel- und Klickverschlüsse des Außenzeltes 1.
2. Nutzen Sie die Haken 8 an den Ecken des Innenzeltes 2, um es mit dem Außenzelt 1 zu verbinden.

Abbildung F:

1. Spannen Sie das Zelt und ziehen Sie alle Ecken und Abspannleinen 6 fest. Spannen Sie die Abspannleinen 6 nicht zu stark fest. Bei zunehmendem Wind können Befestigungspunkt und Zeitnaht einreißen. Um den Eingang als Sonnendach zu verwenden, stecken Sie die Aufstellstangen 5 ineinander und befestigen das spitze Ende der Aufstellstangen 5 jeweils in den dafür vorgesehenen Löchern des Sonnendachs.
2. Sichern Sie die Aufstellstangen 5 mit den Tragselen 10 und Heringen 7.
3. Legen Sie die Bodenplane 9 im Zelt aus und hängen Sie die Haken der Bodenplane 9 in die Ringe zur Zeltbefestigung ein.
4. Die Trennwand-Öffnung des Innenzelts 2 kann nur zu einer Seite geöffnet werden.

Zelt abbauen

■ Reinigen Sie das Zelt von innen und außen, bevor Sie das Zelt abbauen. Der Abbau des Zeltes muss in umgekehrter Reihenfolge zum Aufbau erfolgen.

● Zelt zusammenpacken

VORSICHT! Stellen Sie sicher, dass das Zelt komplett trocken ist, bevor Sie es zusammenpacken. Andernfalls können Flecken und Gewebeschäden die Folge sein.

⚠ VORSICHT! Achten Sie darauf, dass Sie die Heringe 7 separat in die dafür vorgesehenen Taschen packen. Ansonsten können die Heringe 7 das Zelt beschädigen. Packen Sie die übrigen Einzelteile ebenfalls in die dafür vorgesehenen Taschen.

- Falten Sie das Außenzeltimmer so zusammen, dass der Zeltboden nach außen zeigt.

■ Dann falten Sie das Innenzelt und rollen es zusammen.

Sammeln Sie alle Teile vor dem Verpacken sorgfältig zusammen. Zählen Sie diese durch um sicherzustellen, dass keine Teile verlegt oder verloren gegangen sind.

Verstauen Sie anschließend das zusammengerollte Zelt sorgfältig in der Tragetasche.

Reparaturanleitung

Beschädigungen am Außenzelt

■ Reinigen Sie die zu verklebende Stelle und trocknen Sie sie anschließend gründlich ab.

Schneiden Sie den selbstklebenden Reparaturflicken 24, 25 entsprechend der Größe des Lochs zu.

Hinweis: Achten Sie darauf, dass der Reparaturflicken größer ist als das Loch und die Ränder überlappt.

Runden Sie die Seiten des Reparaturflickens ab und ziehen Sie anschließend die Schutzfolie ab.

Platzieren Sie den Reparaturflicken auf das Loch und drücken Sie diesen fest an.

■ Verwenden Sie zur Reparatur Ihres Fensters, die beiliegende transparente Folie. Verkleben Sie die Ränder der Fensterfolie mit einem transparenten Spezialkleber aus dem Fachgeschäft. Je nachdem welchen Kleber Sie verwenden, wird diese reparierte Stelle nicht mehr wasser- und winddicht sein.

Beschädigungen am Boden bzw. Innenzelt

Löcher im Zeltboden bzw. im Zeltinneren können mit dem beiliegenden Stoffstück 19–22, 26, 27 vernäht werden. Legen Sie hierzu den Stoff in der entsprechenden Farbe auf das Loch und nähen Sie ihn mit Hilfe einer Nähmaschine fest. Um zu verhindern, dass der Stoff reißt, empfehlen wir die Verwendung einer kurzen Stichlänge. Die Nähte anschließend mit einem im Fachhandel erhältlichen Nahtdichter behandeln.

Fiberglasstange gebrochen bzw. elastische Kordel in Fiberglasstange ersetzen

Im Reparaturset befinden sich 2 unterschiedlich lange Fiberglasstangen. Achten Sie auf die Länge der Fiberglasstange, wenn Sie diese austauschen.
Schneiden Sie die elastische Kordel, die sich in der Fiberglasstange befindet, durch und ziehen Sie sie aus dem Gestänge heraus.
Entnehmen Sie eine neue weiß-rote Kordel 18 aus dem beiliegenden Reparaturset.
Machen Sie einen doppelten Knoten an einem Ende der Kordel und ziehen Sie die Kordel mit dem anderen Ende durch alle Segmente der Fiberglasstangen hindurch.

Tipp: Um ein Ausfransen des Kordelendes zu verhindern, empfehlen wir Ihnen, das Kordelende mit einem Feuerzeug vorsichtig zu erwärmen, um die Fransen zu verschmelzen und um eine bessere Gleitfähigkeit durch die Stangen zu gewährleisten.

• Bitte hierbei unbedingt darauf achten, dass Sie sich im Freien befinden und dass Sie nicht die Vorsichtsmaßnahmen gegen Feuer Ihres Zeltgeländes verstoßen!
  Machen Sie auch hier einen doppelten Knoten, nachdem Sie die Kordel durch das letzte Segment der Fiberglasstange gezogen haben.

Elastische Kordel für Hering fehlt bzw. ist beschädigt

Entfernen Sie die defekte Kordel und tauschen Sie diese gegen eine neue aus dem beiliegenden Reparaturset aus. Ziehen Sie die schwarze Kordel 17 durch die Lasche und verknoten Sie diese am Kordelende.

- Reinigung und Pflege

⚠ VORSICHT! Waschen Sie das Zelt niemals in einer Waschmaschine. Andernfalls kann die Wasserdichtigkeit negativ beeinflusst werden.

⚠ VORSICHT! Benutzen Sie niemals Benzin, Lösungsmittel oder andere Reinigungsmittel. Andernfalls drohen Beschädigungen des Produkts.

In allen synthetischen Zelten kann es zu Kondensbildung kommen; lüften Sie also so häufig wie möglich, um den Effekt abzuschwächen.

■ Entfernen Sie Schmutz vom Zelt mit einem weichen Schwamm und klarem Wasser.
Lassen Sie alle Teile gründlich trocknen, bevor Sie das Zelt wieder verpacken. Dies beugt Schimmel, Geruch und Verfärbungen vor.
Sprühen Sie die Reisverschlüsse mit Silikonspray ein, wenn diese beim Öffnen oder Schließen haken.
Bei häufiger Verwendung kann die Wasserdichtigkeit des Produkts negativ beeinflusst werden. Sprühen Sie das Zelt daher regelmäßig mit einem Imprägnierspray (im Baumarkt, Fachhandel erhältlich) ein.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

4 PERSON TENT

● Proper use

● Technische gegevens

Afmetingen:

ca. 500 × 300 × 195 cm (L × B × H)
