Produkttyp	Dunstabzugshaube
Marke	SMEG
Modell	KIR37N2
Abmessungen (B x T x H)	600 x 500 x 150 mm (geschätzt)
Gewicht	Ca. 12 kg
Stromversorgung	230 V ~ 50 Hz, Klasse I, Erdung erforderlich
Motorleistung	Nicht angegeben (geschätzt 200 W)
Anzahl der Geschwindigkeitsstufen	3 Stufen + Intensivstufe (6 Minuten)
Bedienelemente	Sensortasten mit LED-Anzeigen
Beleuchtung	LED (Austausch durch Kundendienst)
Fettfilter	Metall, waschbar (alle 2 Monate, spülmaschinengeeignet)
Aktivkohlefilter	Optional, Austausch alle 4 Monate
Betriebsart	Abluft oder Umluft (mit Kohlefilter)
Anschlussdurchmesser	mindestens 120 mm
Mindestabstand über dem Kochfeld	650 mm
Verzögerungsfunktion	Verzögerte Abschaltung nach 30 Minuten
Filteralarm	Ja (100 h für Metallfilter, 200 h für Kohlefilter)
Geräuschpegel	Nicht angegeben (geschätzt 55-65 dB(A))
Material	Edelstahl und Glas (geschätzt)
äußere Pflege	Feuchtes Tuch und mildes Reinigungsmittel, Alkohol und Silikon vermeiden
Reparierbarkeit	Kontaktieren Sie den Kundendienst für Ersatzteile und Reparaturen
Garantie	Nicht angegeben (in der Regel 2 Jahre)

Häufig gestellte Fragen - KIR37N2 SMEG

Wie hoch ist der Mindestabstand über dem Kochfeld?

Der Mindestsicherheitsabstand zwischen Kochfeld und Dunstabzugshaube beträgt 650 mm. Überprüfen Sie die Anweisungen Ihres Kochfelds, da ein größerer Abstand erforderlich sein kann.

Wie reinige ich die Fettfilter?

Die Metallfettfilter sollten alle 2 Monate (oder bei intensiver Nutzung häufiger) gereinigt werden. Sie können in der Spülmaschine gewaschen werden. Für die manuelle Reinigung verwenden Sie ein mildes Reinigungsmittel und einen nicht scheuernden Schwamm.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss etwa alle 4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden. Er kann nicht gewaschen oder regeneriert werden.

Wie aktiviere ich die Intensivstufe?

Halten Sie die Taste T3 gedrückt, um die Intensivstufe zu aktivieren. Sie läuft 6 Minuten lang und kehrt dann automatisch zur vorherigen Stufe zurück. Sie können sie durch erneutes Drücken von T3 oder durch Auswahl von T4 beenden.

Wie verwende ich die Verzögerungsfunktion (Delay)?

Drücken Sie kurz die Taste T4, um die Verzögerungsfunktion zu aktivieren. Motor und Beleuchtung schalten sich nach 30 Minuten automatisch aus. Die T4-Anzeige leuchtet dauerhaft.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie, ob der Stecker eingesteckt ist und die Sicherung/das Leitungsschutzgerät nicht ausgelöst hat. Stellen Sie sicher, dass die Dunstabzugshaube ordnungsgemäß geerdet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Dunstabzugshaube mit einem Gasherd verwenden?

Ja, aber Sie müssen für eine ausreichende Belüftung des Raumes sorgen, da die Dunstabzugshaube einen Unterdruck erzeugen kann. Der Unterdruck darf 0,04 mbar nicht überschreiten. Beachten Sie den Mindestabstand von 650 mm.

Wie tausche ich die LED-Beleuchtung aus?

Der Austausch der LEDs muss durch den Kundendienst oder einen autorisierten Techniker erfolgen. Versuchen Sie nicht, dies selbst zu tun.

Warum blinken die Anzeigen?

Wenn die LEDs L1, L2, L3, L4 dauerhaft leuchten, handelt es sich um den Alarm für die Fettfilter (diese reinigen). Wenn sie blinken, handelt es sich um den Alarm für den Aktivkohlefilter (diesen ersetzen). Nach der Reinigung oder dem Austausch führen Sie einen Reset durch, indem Sie T1 (bei ausgeschaltetem Motor und Licht) lange gedrückt halten.

Wie aktiviere oder deaktiviere ich den Alarm für den Aktivkohlefilter?

Bei ausgeschaltetem Motor und Licht halten Sie T4 lange gedrückt. Die LEDs L1, L2, L3 blinken zweimal für Aktivierung, einmal für Deaktivierung. Standardmäßig ist der Alarm aktiviert, wenn ein Aktivkohlefilter installiert ist.

BEDIENUNGSANLEITUNG KIR37N2 SMEG

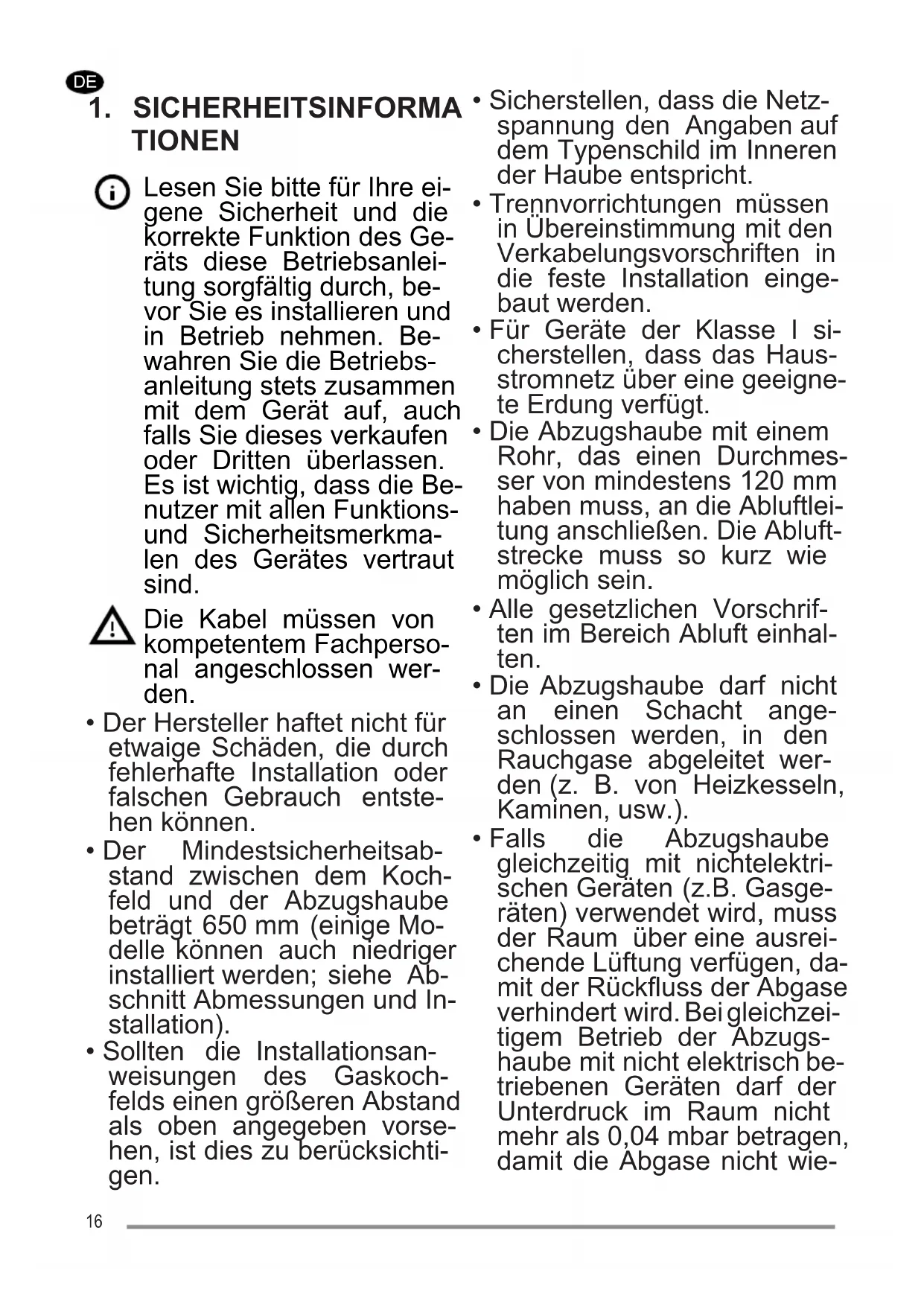

1. SICHERHEITSINFORMATIONEN

i Lesen Sieitte fur ihre eigene Sicherheit und die korrekte Funktion des Gerats diese Betriebsanleitung sorgfaltig durch, bevor Sie es installieren und in Betrieb behmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerat auf, auch falls Sie these Verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktionund Sicherheitsmalkalen des Gerates vertraut sind.

Die Kabel mussen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstellen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).

• Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.

• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Innerer der Haube entspricht.
  Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.

• Für Geräte der Klasse I si-cherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.
  Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaubearf nicht an einen Schacht angeschlüssen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Luftung verfügen, damit der Rückfluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar detragen, damit die Abgase nicht wie

der durch die Abzugshaube in den Raum gesogen werden.

Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.
- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.
- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betriff, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlagen bestehen.
- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.
- Dieses Gerät kann von Kindern ab einem Alter von 8

Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultieren den Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät speiten.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile konnen während der Verwendung der Kochgeräte sehr heißt werden.

Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
Wird die Abzugshaube gleichzeitig mit Geraten verwendet, die mit Gas oder an

deren Brennstoffen betrieben werden, muss der Raum über eine ausreichende Luftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss viel mehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführrt werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling diesen Produktes wenden Sie sichitte an die Gemeinde, den örtlichen Abfallentsorgungs-dienst oder den Handler, bei dem Sie das Gerät gekauft haben.

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Kuchendunste zu beseitigen.
Die Haube niemals fur andere Zwecke verwenden, als die fur welche sie entwickelt worden ist.
- Unter der eingeschalteten Haube keine offenen hohen Flammen benutzzen.

Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl können sich entzünden.

3. REINIGUNG UND WARTUNG

• Der Aktivkohlefilter kann weder gewaschen noch regeneriert werden und muss etwa alle 4 Betriebsmonate oder bei intensiver Nutzung zahliger ersetzt werden (W).

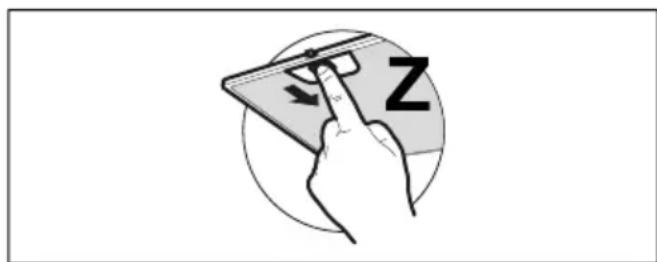

Die Fettfilter sind alle 2 Betriebsmonate bzw. bei intensiver Nutzung haufter zu reinigen und konnen in der Spülmaschine gewaschen werden (Z).

Die Haube mit einem feuchten Lappen und einem flüssigen Neutralreiniger reinigen.
- Vermeiden Sie für die Reinigung der Außen- und Innenseite der Haube alkoholische oder silikonhaltige Produkte.

Wenn das Produkt oder eines seiner Teile aus rosfreiem Stahl besteht, verwenden Sie zur Reinigung spezielle, nicht scheuernde Produkte und folgen Sie bei der Reinigung den Linien der Satinierung.

4. STEUERBEFEHLE

Taste	Tastendruck Funktion Led
L	Kurz Schaltet die Beleuchting mit maximaler Intensität ein/aus. -
	Lang Schaltet die Beleuchting mit mittlerer Intensität ein/aus. -
T1	Kurz Schaltet den Motor auf die erste Geschwindigkeitsstufe ein/aus. Dauerleuchten
	Langer Druck bei ausgeschalteten Verbrauchern (Motor und Licht)	Man setzen den Sättigungsalarm der Filter zurück.
	-	Alarmendung, dass die Metallfettfilter gesättigt sind und gewaschen werden müssen. Die Alarmendung wird nach 100 effektiven Betriebsstunden der Dunstabzugshaube generiert.	Die LEDs L1 + L2 + L3+ L4 leuchten auf.
	-	Signalisiert den Sättigungsalarm des Aktivkohle-Geruchsfilters. Die Alarmendung wird nach 200 effektiven Betriebsstunden der Dunstabzugshaube generiert.	Die LEDs L1 + L2 + L3+ L4 blinken.
T2	Kurz Schaltet den Motor auf die zweite Leistungsstufe. Dauerleuchten
T3	Kurz Schaltet den Motor auf die dritte Leistungsstufe. Dauerleuchten
	Lang	Schaltet den Motor auf die Intensive Geschwindigkeitsstufe ein. Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit abgelaufen ist, kehr das System automatisch auf die vorher gewählte Geschwindigkeitsstufe darüber. Wenn diese Funktion bei abgeschalten Motor aktiviert worden ist, wechsel das System nach Ablauf der Zeit in den OFF-Modus. Durch Drücken der gleichen Taste oder durch Auswahr der Taste T4 wird diese Funktion deaktiviert.	Blinkend.
T4	Kurz	Verzögerung Aktiviert/Deaktiviert die Verzögerungsfunktion (Verzögerung um 30' der automatischen Abschaltung des Motors und der Beuch-tung).	Dauerleuchten
	Lang mit allen Lasten aus (Motor und Licht)	Aktiviert/Deaktiviert die Alarmendungen der Aktivkohlenfilter.	Die LEDs L1 + L2 + L3 blinken 2 Mal: Alarm ak-tiviert. Die LEDs L1 + L2 + L3 blinken 1 Mal: Alarm de-aktiviert.

5. BELEUCHTUNG

Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").
