BEDIENUNGSANLEITUNG KOFDP76X ELECTROLUX
EN Oven User Manual 2
FR Four Notice d'utilisation 39
DE Backofen Benutzerinformation 78
IT Forno Istruzioni per l'uso 117
ES Horno Manual de instrucciones 156
Vielen Dank für Ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklügelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jedes Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und
Reparatur zu erhalten:
www.electrolux.com/support
Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:
www.registerelectrolux.com
Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:
www.electrolux.com/shop
Für weitere Rezepte, Tipps und Fehlerbehebung laden Sie die App My Electrolux Kitchen herunter.
Available on the
App Store
GET IT ON
Google Play
KUNDENDIENST UND SERVICE
Verwenden Sie immer Original-Ersatzteile.
Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.
Die Daten finden Sie auf dem Typenschild.
Warnungs-/Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.

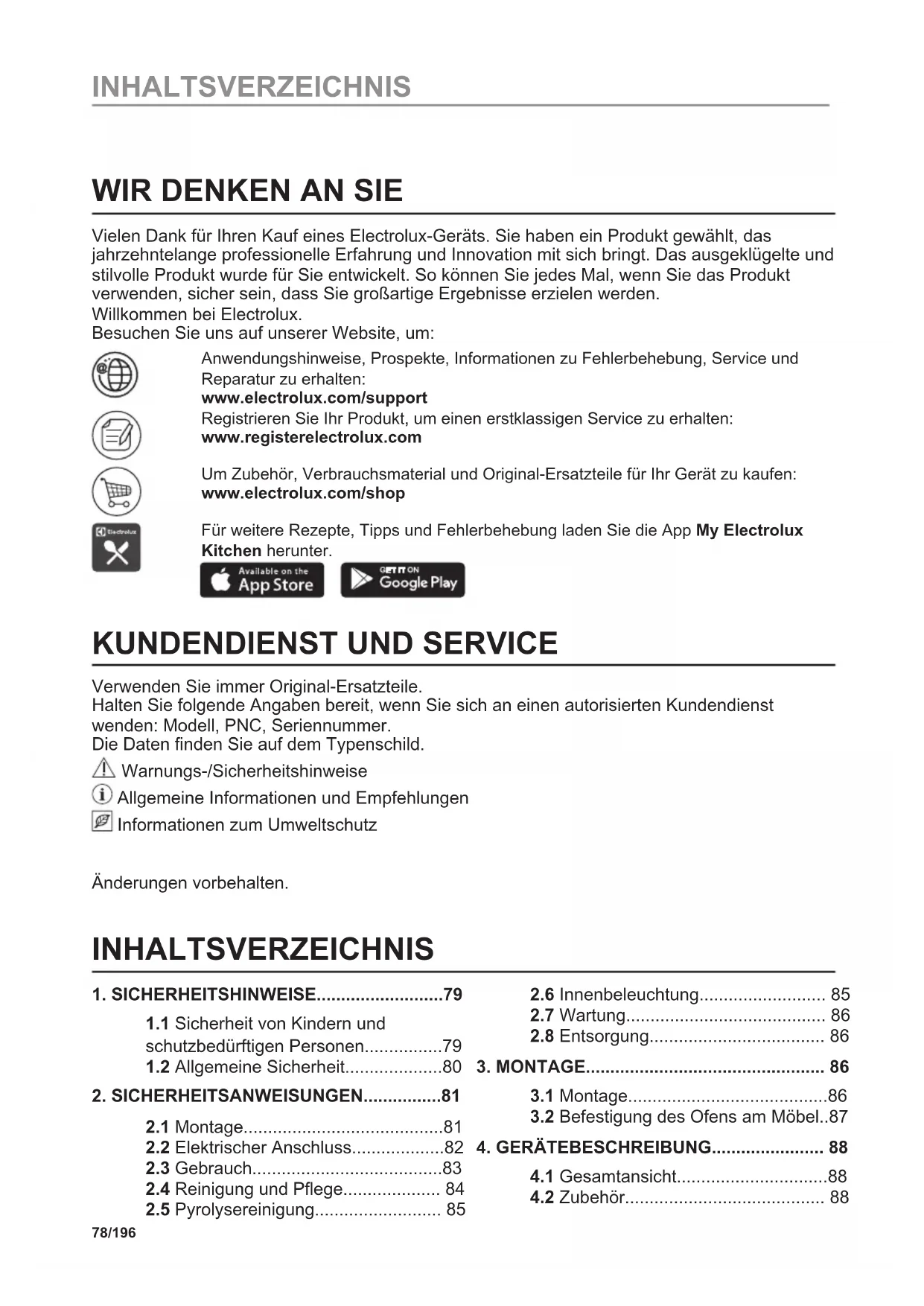

INHALTSVERZEICHNIS
1. SICHERHEITSHINWEISE....79
1.1 Sicherheit von Kindern und schutzbedürftigen Personen......79
1.2 Allgemeine Sicherheit......80
2. SICHERHEITSANWEISUNGEN......81
2.1 Montage....81
2.2 Elektrischer Anschluss......82
2.3 Gebrauch....83
2.4 Reinigung und Pflege.... 84
2.5 Pyrolysereinigung.... 85
2.6 Innenbeleuchtung.... 85
2.7 Wartung.... 86
2.8 Entsorgung.... 86
3. MONTAGE...... 86
3.1 Montage....86
3.2 Befestigung des Ofens am Möbel..87
4. GERÄTEBESCHREIBUNG...... 88
4.1 Gesamtansicht....88
4.2 Zubehör.... 88
5. EIN- UND AUSSCHALTEN DES BACKOFENS....88
5.1 Versenkbare Knöpfe....88
5.2 Bedienfeld....89
6. VOR DER ERSTEN VERWENDUNG...... 90
6.1 Erste Reinigung.... 90
6.2 Erstes Vorheizen.... 90
7. TÄGLICHER GEBRAUCH....90
7.1 Einstellung: Ofenfunktionen......91
7.2 Ofenfunktionen.... 91
7.3 Hinweise zu: Feuchte Umluft.....92
7.4 Einstellung: Koch-Assistent...... 92
7.5 Koch-Assistent....93
8. UHRFUNKTIONEN....98
8.1 Uhrfunktionen.... 98
8.2 Einstellung: Uhrfunktionen......98
9. VERWENDUNG: ZUBEHÖR...... 100
9.1 Einsetzen des Zubehörs......100
10. ZUSATZFUNKTIONEN....101
10.1 Verriegelung.... 101
10.2 Automatische Abschaltung...... 101
10.3 Kühlgebläse....102
11. TIPPS UND HINWEISE....102
11.1 Feuchte Umluft.... 102
11.2 Feuchte Umluft -
Empfohlenes Zubehör...... 104
11.3 Gartabellen für Prüfinstitute.....104
12. REINIGUNG UND PFLEGE......106
12.1 Hinweise zur Reinigung......106
12.2 Entfernen: Einhängegitter .....107
12.3 Benutzung:
Pyrolytische Reinigung...... 107
12.4 Erinnerungsfunktion Reinigen....109

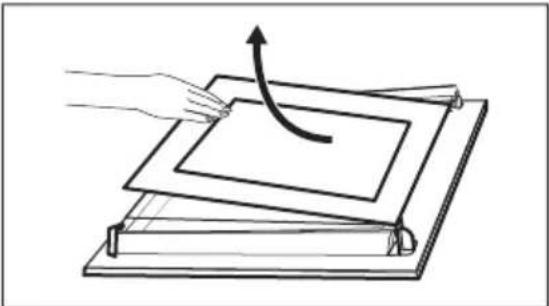

12.5 Aus- und Einbau der: Tür......109
12.6 Austausch: Lampe....111
13. FEHLERSUCHE....112
13.1 Was zu tun ist, wenn .....112
13.2 Servicedaten....113
14. ENERGIEEFFIZIENZ.... 113
14.1 Produktinformationen und
Produktinformationsblatt*......113
14.2 Energiesparen.... 114
15. MENÜSTRUKTUR.... 115
15.1 Menü....115
16. UMWELTTIPPS.... 116
1. ⚠SICHERHEITSHINWEISE
Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.
1.1 Sicherheit von Kindern und schutzbedürftigen Personen
- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem
Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
- Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
- Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.
1.2 Allgemeine Sicherheit
- Dieses Gerät ist nur zum Kochen bestimmt.
- Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.
- Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
- Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
- Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
- WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
- Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr zu herauszunehmen oder zu verstauen.

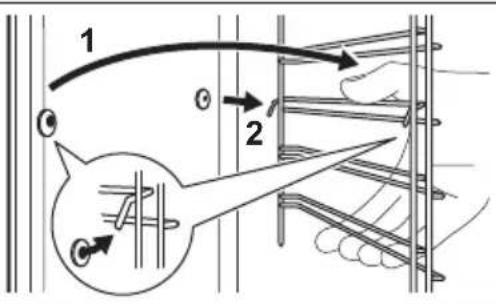

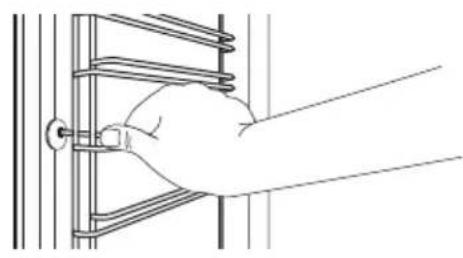

- Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
- Entfernen Sie vor der pyrolytischen Reinigung alle Zubehörteile und übermäßige Ansammlungen/Ablagerungen aus dem Garraum.
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNUNG!
Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.
- Entfernen Sie das gesamte Verpackungsmaterial.
- Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
- Halten Sie sich an die mitgelieferte Montageanleitung.
- Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Ziehen Sie das Gerät nicht am Griff.
- Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
- Überprüfen Sie vor der Montage des Gerätes, ob sich die Ofentür ohne Kraftanwendung öffnen lässt.
- Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.
| Mindesthöhe des Einbaumöbels (Mindesthöhe des Schranks unter der Arbeitsplatte) | 580 (600) mm |
| Schrankbreite 560 mm | |
| Schranktiefe 550 (550) mm | |
| Höhe der Gerätevorderseite 589 mm | |
| Höhe der Geräterückseite 571 mm | |
| Breite der Gerätevorderseite 595 mm | |
| Breite der Geräterückseite 559 mm | |
| Gerätetiefe 569 mm | |
| Geräteeinbautiefe 548 mm | |
| Tiefe bei geöffneter Tür 1022 mm | |
| Mindestgröße der Belüftungsöffnung. Öffnung auf der Rückseite unten | 560x20 mm |
| Länge des Netzanschlusskabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite | 1500 mm |
| Befestigungsschrauben 4x25 mm | |
2.2 Elektrischer Anschluss
WARNUNG!
Brand- und Stromschlaggefahr.
- Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein.
-
Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
-
Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
- Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.
- Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
- Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
- Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
- Schließen Sie die Gerätetür ganz, bevor Sie den Netzstecker in die Steckdose stecken.
- Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.
| Einsetzbare Kabeltypen für Einbau oder Austausch in Europa: |
| H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F |
Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild. Sie können auch die Tabelle heranziehen:
| Gesamtleistung (W) Kabelquerschnitt ( mm^2 ) | |
| maximal 1380 3 x 0.75 | |
| maximal 2300 3 x 1 | |
| maximal 3680 3 x 1.5 | |
Das Erdkabel (grün/gelb) muss 2 cm länger sein als die Phasen- und Nullleiter (blaue und braune Kabel).
2.3 Gebrauch
WARNUNG!
Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
- Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
- Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
- Schalten Sie das Gerät nach jedem Gebrauch aus.
- Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
- Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
- Üben Sie keinen Druck auf die offene Tür aus.
- Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
- Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
- Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.
- Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
WARNUNG!
Risiko von Schäden am Gerät.
- Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
– Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
– Legen Sie keine Alufolie direkt auf den Boden des Garraums.
- Füllen Sie kein Wasser in das heiße Gerät.
– Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
– Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.
- Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.
- Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.
- Kochen Sie immer bei geschlossener Gerätetür.
- Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.
2.4 Reinigung und Pflege
WARNUNG!
Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.
- Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
- Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
- Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.

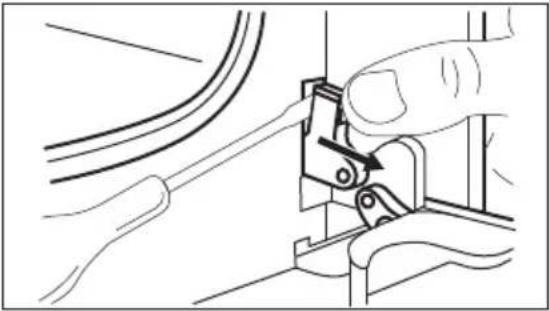

- Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
-
Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
-
Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
- Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.
2.5 Pyrolysereinigung
WARNUNG!
Im Pyrolyse-Modus besteht Verletzungs- und Brandgefahr und es können chemische Emissionen (Dämpfe) austreten.
- Entfernen Sie vor der pyrolytischen Selbstreinigung und vor der Erstinbetriebnahme Folgendes aus dem Ofeninnenraum:
– Alle größeren Lebensmittelrückstände, Öl- und Fettablagerungen.
– Alle zum Gerät dazugehörigen herausnehmbaren Teile (Bleche, Einhängegitter) sowie Töpfe, Pfannen, Bleche und Utensilien mit Antihaftbeschichtung usw.
- Lesen Sie die Anleitung zur Pyrolyse sorgfältig durch.
- Halten Sie Kinder während der Pyrolyse vom Gerät fern.
Das Gerät wird sehr heiß, und aus den vorderen Kühlungsöffnungen tritt heiße Luft aus.
• Die pyrolytische Reinigung erfolgt bei sehr hoher Temperatur und kann Dämpfe von Lebensmittelrückständen und Gerätematerialen freisetzen. Beachten Sie unbedingt Folgendes:
– Sorgen Sie während und nach der Pyrolyse für eine gute Belüftung.
- Sorgen Sie während und nach dem ersten Gebrauch mit der Höchsttemperatur für eine gute Belüftung.
- Einige Vögel und Reptilien können im Gegensatz zu den Menschen sehr empfindlich auf die während des Reinigungsvorgangs freigesetzten Dämpfe von Pyrolyse-Backöfen reagieren.
– Bringen Sie Tiere (besonders Vögel) für die Zeit während und nach der Pyrolyse und nach der ersten Anwendung der Höchsttemperatur in einen gut belüfteten Bereich.
- Kleine Tiere reagieren auch während des laufenden Reinigungsprogramms empfindlich auf die lokalen Temperaturschwankungen in der Nähe von Pyrolyse-Backöfen.
- Antihaftbeschichtungen auf Töpfen, Pfannen, Blechen und Kochutensilien usw. können durch die hohen Temperaturen während der pyrolytischen Reinigung beschädigt werden und geringfügige Mengen an gesundheitsschädlichen Dämpfen freisetzen.
• Die von den Pyrolyse-Backöfen/Speiseresten freigesetzten Dämpfe sind ungefährlich für Menschen, einschließlich Kinder und Personen mit Gesundheitsbeschwerden.
2.6 Innenbeleuchtung
WARNUNG!
Stromschlaggefahr.
- Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.
- Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.
- Verwenden Sie nur Lampen mit der gleichen Leistung.
2.7 Wartung
- Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.
- Dabei dürfen ausschließlich Originalersatzteile verwendet werden.
2.8 Entsorgung
WARNUNG!
Verletzungs- und Erstickungsgefahr.
- Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.
• Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
- Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.
3. MONTAGE
WARNUNG!
Siehe Kapitel Sicherheitshinweise.
3.1 Montage
YouTube
www.youtube.com/electrolux
www.youtube.com/aeg

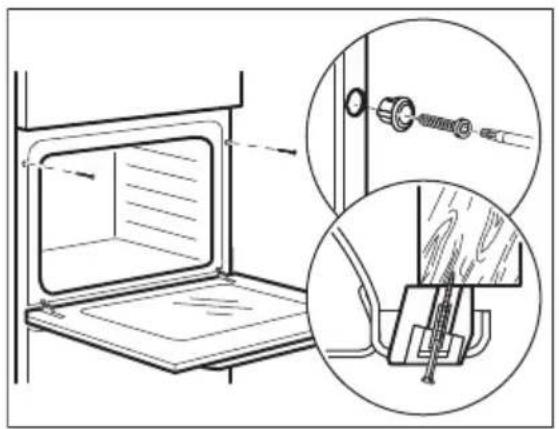

3.2 Befestigung des Ofens am Möbel
4. GERÄTEBESCHREIBUNG
4.1 Gesamtansicht
1 Bedienfeld
2 Einstellknopf für die Ofenfunktionen
3 Display
4 Einstellknopf
5 Heizelement
6 Lampe
7 Ventilator
8 Einschubschienen, herausnehmbar
9 Einschubebenen
4.2 Zubehör
• Kombirost
Für Kochgeschirr, Kuchenformen, Braten.
- Backblech
Für Kuchen und Plätzchen.
- Brat- und Fettpfanne
Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.
5. EIN- UND AUSSCHALTEN DES BACKOFENS
5.1 Versenkbare Knöpfe
Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus.
5.2 Bedienfeld
| Sensorfelder des Bedienfelds Drücken Sie | | Drehen Sie den Knopf |
| (A326) Kurzzeitwecker | [TX0] Schnell-aufheizung |  Back-ofen-be-leuchtung | [KTDR] Verriegelung | OK |  |  |
| Wählen Sie eine Ofenfunktion, um den Backofen einzuschalten. |
| Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um den Backofen auszuschalten. |
| Fortschrittsbalken - für Temperatur oder Zeit. | |
6. VOR DER ERSTEN VERWENDUNG
WARNUNG!
Siehe Kapitel Sicherheitshinweise.
6.1 Erste Reinigung
| Reinigen Sie den leeren Backofen vor der ersten Inbetriebnahme und stellen Sie die Uhrzeit ein: |
 |  |  |  00:00Stellen Sie die Zeit ein. Drücken Sie OK. |
6.2 Erstes Vorheizen
| Heizen Sie den leeren Ofen vor der ersten Inbetriebnahme vor. |
| Schritt 1 | Nehmen Sie die Zubehörteile und die herausnehmbaren Einhängegitter aus dem Ofen. |
| Schritt 2 | Stellen Sie die Höchsttemperatur für folgende Funktion ein: Lassen Sie den Ofen 1 Stunde lang eingeschaltet. |
| Schritt 3 | Stellen Sie die Höchsttemperatur für folgende Funktion ein: Lassen Sie den Ofen 15 Min. lang eingeschaltet. |
| i Der Ofen kann während des Vorheizens Geruch und Rauch verströmen. Stellen Sie sicher, dass der Raum belüftet ist. |
7. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel Sicherheitshinweise.
7.1 Einstellung: Ofenfunktionen
| Beginnen Sie mit dem Kochen |
| Schritt 1 Schritt 2 | |
 |  |
| ☐ | °C |
| Stellen Sie eine Backofenfunktion ein. Stellen Sie die Temperatur ein. |
7.2 Ofenfunktionen
Standard-Ofenfunktionen
| Ofenfunktion Gerät | |
 Heißluft | Zum Backen auf bis zu drei Einschubebenen gleichzeitig und zum Dörren von Lebensmitteln. Stellen Sie eine 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze ein. |
 Ober-/Unterhitze | Zum Backen und Braten von Speisen auf einer Einschubebene. |
 Tiefkühlgerichte | Lässt Fertiggerichte (z. B. Pommes frites, Kroketten oder Frühlingsrollen) schön knusprig werden. |
 Pizzastufe | Zum Backen von Pizza. Für ein intensives Überbacken und einen knuspri-gen Boden. |
 Unterhitze | Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln. |
 Auftauen | Zum Auftauen von Lebensmitteln (Gemüse und Obst). Die Auftauzeit hängt von der Menge und Größe der gefrorenen Lebensmittel ab. |
 Feuchte Umluft | Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Es wird die Restwärme genutzt. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Umluft. |
 Grill | Zum Grillen dünner Lebensmittel und zum Toasten von Brot. |
 Heißluftgrillen | Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene. Zum Gratinieren und Überbacken. |
| [ZYWc]Menü | Aufrufen des Menüs: Koch-Assistent, Reinigung, Einstellungen. |
7.3 Hinweise zu: Feuchte Umluft
Diese Funktion wurde zur Bestimmung der Energieeffizienzklasse und den Anforderungen an die umweltgerechte Gestaltung EU 65/2014 und EU 66/2014 verwendet. Tests nach EN 60350-1.
Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.
Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch nach 30 Sekunden aus.
Näheres zum Garen finden Sie im Kapitel „Tipps und Hinweise“, Feuchte Umluft. Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel „Energieeffizienz“, Energiesparen.
7.4 Einstellung: Koch-Assistent
Jedes Gericht in diesem Untermenü hat eine empfohlene Funktion und Temperatur. Sie können die Zeit und Temperatur während des Garvorgangs einstellen.
| Einige der Speisen können Sie auch mit der folgenden Funktion zubereiten: | • Gewichtsautomatik |
| Koch-Assistent - Verwenden Sie diese Funktion, um ein Gericht schnell mit den Standard-einstellungen zuzubereiten: |
Schritt 1 Schritt | 2 Schritt 3 Schritt 4 |  5 |  |
| Öffnen Sie das Menü. Wählen Koch-Assis-tent. Drücken Sie OK. | Wählen Sie das Ge-richt. Drücken Sie OK. | Geben Sie das Ge-richt in den Backofen.Bestätigen Sie die Einstellung. |
7.5 Koch-Assistent
| Legende |
 | Gewichtsautomatik verfügbar. |
 | Heizen Sie den Backofen vor, bevor Sie mit dem Kochen beginnen. |
 | Einschubebene. |
Wenn die Funktion beendet ist, prüfen Sie, ob das Gericht fertig ist.
| Speise Gewicht Einschubebene / Zubehör Dauer | |
| Rindfleisch |
| P1 Roastbeef, blutig | 1 - 1,5 kg; 4 - 5 cm dicke Stücke | 2; BackblechBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. Setzen Sie es in den Backofen ein. | 40 Min. |
| P2 Roastbeef, ro-sa | 50 Min. |
| P3 Roastbeef, durch | 60 Min. |
| P4 Steak, rosa 180 - 220 gpro Stück; 3 cm dicke Scheiben | 3; Bräter auf KombirostBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. Setzen Sie es in den Backofen ein. | 15 Min. |
| P5 Rinderbraten/ geschmort (Prime Rib, obere runde, dicke Flanke) | 1,5 - 2 kg | Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. Flüssigkeit hinzugeben. Setzen Sie es in den Backofen ein. | 120 Min. |
| P6 Roastbeef, blutig (Nieder-temperatur-Garen) | 1 - 1,5 kg; 4 - 5 cm dicke Stücke | 2; BackblechVerwenden Sie Ihre Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. Setzen Sie es in den Backofen ein. | 75 Min. |
| P7 Roastbeef, ro-sa (Niedertemperatur-Garen) | 85 Min. |
| P8 Roastbeef, durch (Nieder-temperatur-Garen) | 130 Min. |
| P9 Filet, blutig (Niedertempe-ratur-Garen) | 0,5 - 1,5 kg; 5 - 6 cm dicke Stücke | 2; BackblechVerwenden Sie Ihre Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. Setzen Sie es in den Backofen ein. | 75 Min. |
| P10 Filet, rosa (Niedertempe-ratur-Garen) | 90 Min. |
| P11 Filet, fertig (Niedertempe-ratur-Garen) | 120 Min. |
| Kalb |
| P12 Kalbsbraten (z. B. Schulter) | 0,8 - 1,5 kg; 4 cm dicke Stücke | 2; Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze. Flüssigkeit hinzugeben. Braten zuge-deckt. | 80 Min. |
| Schweinefleisch |
| P13 Schweinebra-ten oder Schulter | 1,5 - 2 kg | 2; Bräter auf KombirostWenden Sie das Fleisch nach der Hälfte der Gardauer. | 120 Min. |
| P14 Pulled Pork(Niedertemperatur Garen) | 1,5 - 2 kg | 2; BackblechVerwenden Sie Ihre Lieblingsgewürze.Wenden Sie das Fleisch nach der Hälfte der Garzeit, um eine gleichmäßige Bräunung zu erzielen. | 215 Min. |
| P15 Lende, frisch 1 - 1,5 kg; 5- 6 cm dickeStücke | 2; Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze. | 55 Min. |
| P16 Rippchen 2 - 3 kg;ver-wenden Sierohe, 2 - 3cm dünneRippchen | 3; tiefe PfanneFlüssigkeit hinzufügen, um den Bodeneines Gerichts zu bedecken. WendenSie das Fleisch nach der Hälfte der Gardauer. | 90 Min. |
| Lamm |
| P17 Lammkeulemit Knochen | 1,5 - 2 kg; 7- 9 cm dickeStücke | 2; Bräter auf BackblechFlüssigkeit hinzugeben. Wenden Sie dasFleisch nach der Hälfte der Gardauer. | 130 Min. |
| Geflügel |
| P18 Hähnchen,ganz | 1 - 1,5 kg;frisch | 2; Auflaufform auf BackblechVerwenden Sie Ihre Lieblingsgewürze.Das Hähnchen nach der Hälfte der Gar-zeit wenden, um eine gleichmäßigeBräunung zu erzielen. | 60 Min. |
| P19 Halbes Hähnchen | 0,5 - 0,8 kg | 3; BackblechVerwenden Sie Ihre Lieblingsgewürze. | 40 Min. |
| P20 Hähnchen-brust | 180 - 200 gpro Stück | 2; Auflaufform auf KombirostVerwenden Sie Ihre Lieblingsgewürze.Braten Sie das Fleisch einige Minuten ineiner heißen Pfanne. | 25 Min. |
| P21 Hähnchen-schenkel,frisch | - | 3; BackblechWenn Sie die Hähnchenschenkel zuerstmarinieren, stellen Sie die niedrigereTemperatur ein und garen Sie sie länger. | 30 Min. |
| P22 Ente, ganz 2 - 3 kg | | ☐ ☐; Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze.Legen Sie das Fleisch in den Bräter. DieEnte nach der Hälfte der Garzeit wenden. | 100 Min. | |
| P23 Gans, ganz 4 - 5 kg | | ☐ ☐; tiefe PfanneVerwenden Sie Ihre Lieblingsgewürze.Legen Sie das Fleisch auf das tiefeBackblech. Die Gans nach der Hälfte derGarzeit wenden. | 110 Min. | |
| Sonstige | |
| P24 Hackbraten 1 kg | | ☐ 2; KombirostVerwenden Sie Ihre Lieblingsgewürze. | 60 Min. | |
| Fisch | |
| P25 Ganzer Fisch,gegrillt | 0,5 - 1 kgpro Fisch | ☐ 2; BackblechFisch mit Butter füllen und Ihre Lieblings-gewürze und Kräuter verwenden. | 30 Min. | |
| P26 Fischfilet - | | ☐ 3; Auflaufform auf KombirostVerwenden Sie Ihre Lieblingsgewürze. | 20 Min. | |
| Süßes Backen/Desserts | |
| P27 Käsekuchen - | | ☐ 2; Springform 28 cm auf Kombi-rost | 90 Min. | |
| P28 Apfelkuchen - | | ☐ 3; Backblech | 45 Min. | |
| P29 Apfelkuchen - | | ☐ 2; Kuchenform auf Kombirost | 40 Min. | |
| P30 Apfelkuchen - | | ☐ 1; ∅22 cm Kuchenform auf Kom-birost | 60 Min. | |
| P31 Brownies 2 kg | | ☐ 3; tiefe Pfanne | 30 Min. | |
| P32 Schokoladen-muffins | - | 3; Muffin-Blech auf Kombirost | 25 Min. |
| P33 Brotkuchen - | | 2; Brotpfanne auf Kombirost | 50 Min. |
Gemüse / Beilagen  |
| P34 Ofenkartoffeln | 1 kg | 2; BackblechDie ganzen Kartoffeln mit der Haut auf das Backblech geben. | 50 Min. |
| P35 Wegdes 1 kg | | 3; Backblech mit Backpapier ausgekleidetVerwenden Sie Ihre Lieblingsgewürze.Kartoffeln in Stücke schneiden. | 35 Min. |
| P36 Gegrilltes Gemüse | 1 - 1,5 kg | 3; Backblech mit Backpapier ausgekleidetVerwenden Sie Ihre Lieblingsgewürze.Gemüse in Stücke schneiden. | 30 Min. |
| P37 Kroketten, gefroren | 0,5 kg | 3; Backblech | 25 Min. |
| P38 Pommes fri-tes, gefroren | 0,75 kg | 3; Backblech | 25 Min. |
| Gratins, Brot und Pizza |
| P39 Fleisch-/Gemüsela-sagne mit tro-ckenen Nu-delplatten | 1 - 1,5 kg | 2; Auflaufform auf Kombirost | 45 Min. |
| P40 Kartoffelgra-tin (rohe Kar-toffeln) | 1 - 1,5 kg | 1; Auflaufform auf KombirostDrehen Sie das Gericht nach der Hälfte der Garzeit um. | 50 Min. |
| P41 Pizza frisch,dünn | - | 2; Backblech mit Backpapier aus-gekleidet | 15 Min. |
| P42 Pizza frisch, dick | - | 2; Backblech mit Backpapier ausgekleidet | 25 Min. | |
| P43 Quiche - | | 2; Backform auf Kombirost | 45 Min. | |
| P44 Baguette/ Ciabatta/ Weißbrot | 0,8 kg | 3; Backblech mit Backpapier ausgekleidetFür Weißbrot mehr Zeit nötig. | 30 Min. | |
| P45 Alle Getreide/ Roggen/dunk-les Brot, alle Getreide in Kastenform | 1 kg | 2; Backblech mit Backpapier ausgekleidet / Kombirost | 60 Min. | |
8. UHRFUNKTIONEN
8.1 Uhrfunktionen
| Uhrfunktion Verwendung | |
 | Kurzzeit-Wecker. Nach Ablauf der Zeit ertönt der Signalton. |
 | Garzeitdauer. Nach Ablauf des Timers ertönt ein akustisches Signal und die Ofenfunktion stoppt. |
| [8ABO] | Zeitvorwahl. Verzögerung des Starts und/oder Endes des Kochens. |
 | Uptimer. Max. 23 Std. 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Backofens aus.Um den Uptimer ein- oder auszuschalten, wählen Sie: Menü, Einstellungen. |
8.2 Einstellung: Uhrfunktionen
| Einstellung: Uhrzeit |
Schritt 1 Schritt 2 Schritt 3 |  |  |
| Um die Uhrzeit zu ändern, rufen Sie das Menü auf und wählen Sie Einstellungen, Tageszeit. | Stellen Sie die Uhrzeit ein. | Drücken Sie: OK |
| Einstellung: Kurzzeit-Wecker |
| Schritt 1 | Im Display wird Folgen-des angezeigt:0:00 angezeigt. | Schritt 2 Schritt 3 | |
 |  |  |
| Drücken Sie: 🌐 | Stellen Sie Kurzzeit-We-cker | Drücken Sie: OK |
| i Der Countdown des Timers startet umgehend. |
| Einstellung: Garzeitdauer |
| Schritt 1 Schritt 2 | Im Display wird Folgen-des ange-zeigt:0:00 ange-zeigt. | Schritt 3 Schritt 4 |
 |  |  |  |
| Wählen Sie eine Ofenfunktion und stellen Sie die Temperatur ein. | Drücken Sie wie-derholt: [IMAGE] | Stellen Sie die Gardauer ein. | Drücken Sie:OK. |
| i Der Countdown des Timers startet umgehend. |
| Einstellung: Zeitvorwahl |
| Schritt 1 | Schritt 2 | Das Display zeigt die Uhr-zeit an START | Schritt 3 | Schritt 4 | Im Dis-play wird Folgen-des angezeigt: STOPP | Schritt 5 | Schritt 6 |
 |  |  |  |  |  |
| Wählen Sie die Ofen-funkti-on. | Drücken Sie wiederholt: | | Stellen Sie die Startzeit ein. | Drücken Sie: OK | Stellen Sie die Endzeit ein. | Drücken Sie: OK |
| i Der Countdown des Timers beginnt zu der eingestellten Startzeit. |
9. VERWENDUNG: ZUBEHÖR
9.1 Einsetzen des Zubehörs
Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

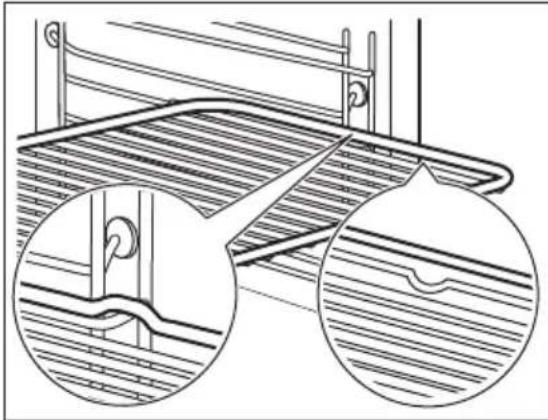

Kombirost:
Schieben Sie den Rost zwischen die Führungsschienen der Einhängegitter mit den Füßen nach unten zeigend.

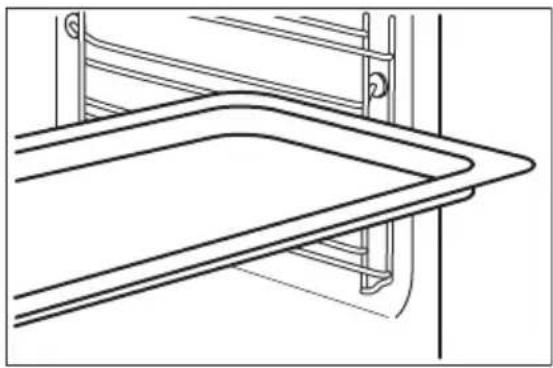

| Backblech / Auflaufpfanne: Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter. |  |

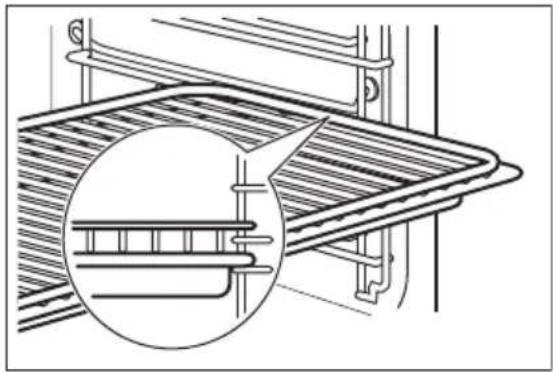

| Kombirost, Backblech / Auflaufpfanne: Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter und dem Kombirost auf die Führungsstäbe darüber. |  |
10. ZUSATZFUNKTIONEN
10.1 Verriegelung
| Diese Funktion verhindert ein versehentliches Verstellen der Ofenfunktion. |
| Einschalten, wenn der Backofen in Betrieb ist – das eingestellte Garen wird fortgesetzt und das Bedienfeld ist verriegelt.Einschalten, wenn der Backofen ausgeschaltet ist – der Backofen kann nicht eingeschaltet werden, das Bedienfeld ist verriegelt. |
 | ☐ – gedrückt halten, um die Funktion einzuschalten.Ein Signal ertönt. | ☐ – gedrückt halten, um sie auszuschalten. |
| i 3 x blinkt, wenn die Verriegelung eingeschaltet ist. |
10.2 Automatische Abschaltung
Der Backofen wird aus Sicherheitsgründen nach einiger Zeit ausgeschaltet, wenn eine Ofenfunktion eingeschaltet ist und Sie die Einstellungen nicht ändern.
 (°C) (Std.) |  |
| 30 - 115 12.5 | |
| 120 - 195 8.5 | |
| 200 - 245 5.5 | |
| 250 - max. 3 | |
Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Zeitvorwahl.
10.3 Kühlgebläse
Wenn der Backofen in Betrieb ist, wird das Kühlgebläse automatisch eingeschaltet, um die Ofenoberflächen zu kühlen. Wenn Sie den Backofen ausschalten kann das Kühlgebläse weiter laufen, bis der Ofen abgekühlt ist.
11. TIPPS UND HINWEISE
11.1 Feuchte Umluft
Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.
 |  |  (°C) (Min.) |  |  |
| Brötchen, süß, 16 Stück | Backblech oder tiefes Blech | 180 2 20 - 30 | | |
| Brötchen, 9 Stück | Backblech oder tiefes Blech | 180 2 30 - 40 | | |
| Pizza, gefroren, 0,35 kg | Kombirost 220 2 10 - 15 | | | |
| Biskuitrolle Backblech oder tiefes Blech | 170 2 25 - 35 | | |
| Brownie Backblech oder tiefes Blech | 175 3 25 - 30 | | |
| Soufflé, 6 Stück Keramikförmchen auf Kombirost | 200 3 25 - 30 | | |
| Biskuitboden Biskuitform auf Kombi- rost | 180 2 15 - 25 | | |
| Englischer Sand- wichkuchen à la Victoria | Backform auf Kombirost 17 | 0 2 40 - 50 | | |
| Fisch, pochiert, 0,3 kg | Backblech oder tiefes Blech | 180 3 20 - 25 | | |
| Fisch, ganz, 0,2 kg | Backblech oder tiefes Blech | 180 3 25 - 35 | | |
| Fischfilet, 0,3 kg Pizzapfanne auf Kombi- rost | 180 3 25 - 30 | | |
| Fleisch, pochiert, 0,25 kg | Backblech oder tiefes Blech | 200 3 35 - 45 | | |
| Schaschlik, 0,5 kg | Backblech oder tiefes Blech | 200 3 25 - 30 | | |
| Plätzchen, 16 Stück | Backblech oder tiefes Blech | 180 2 20 - 30 | | |
| Makronen, 24 Stück | Backblech oder tiefes Blech | 180 2 25 - 35 | | |
| Muffins, 12 Stück Backblech oder tiefes Blech | 170 2 30 - 40 | | |
| Kleingebäck, pi- kant, 20 Stück | Backblech oder tiefes Blech | 180 2 25 - 30 | | |
| Mürbeteigplätz- chen, 20 Stück | Backblech oder tiefes Blech | 150 2 25 - 35 | | |
| Törtchen, 8 Stück Backblech oder tiefes Blech | 170 2 20 - 30 | | |
| Gemüse, po- chiert, 0,4 kg | Backblech oder tiefes Blech | 180 3 35 - 45 | | |
| Vegetarisches Omelett | Pizzapfanne auf Kombi-rost | 200 3 25 - 30 | | |
| Mediterranes Ge-müse, 0,7 kg | Backblech oder tiefes Blech | 180 4 25 - 30 | | |
11.2 Feuchte Umluft - Empfohlenes Zubehör
Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.
 Pizzapfanne |  Backform |  Förmchen |  Tortenbodenform |
| Dunkel, nicht reflektie-rend28 cm Durchmesser | Dunkel, nicht reflektierend26 cm Durchmesser | Keramikform8 cm Durch-messer, 5 cm Höhe | Dunkel, nicht reflektie-rend28 cm Durchmesser |
11.3 Gartabellen für Prüfinstitute
Tests gemäß IEC 60350-1.
 |  |  |  |  (°C) (Min.) |  |  |
| Törtchen, 20 pro Blech | Ober-/Unterhitze | Back-blech | 3 170 20 - 30 - | | | |
| Törtchen, 20 pro Blech | Heißluft Back-blech | 3 150 - | 160 | 20 - 35 - | |
| Törtchen, 20 pro Blech | Heißluft Back-blech | 2 und 4 150 | -160 | 20 - 35 - | |
| Apfelkuchen, 2 Formen à ∅ 20 cm | Ober-/Unterhitze | Kombirost 2 | 180 70 - 90 | | | |
| Apfelkuchen, 2 Formen à ∅ 20 cm | Heißluft Kombirost 2 160 70 - 90 - | | | |
| Biskuit, Kuchen-form ∅ 26 cm | Ober-/Unterhitze | Kombirost 2 | 170 40 - 50 | Backofen 10 | Mi- | nuten vorheizen. |
| Biskuit, Kuchen-form ∅ 26 cm | Heißluft Kombirost 2 160 40 - 50 Backofen 10 Mi- | | nuten vorheizen. |
| Biskuit, Kuchen-form ∅ 26 cm | Heißluft Kombirost 2 und 4 160 40 - 60 Backofen 10 Mi- | nuten vorheizen. |
| Mürbeteiggebäck | Heißluft Back-blech | 3 140 - | 150 | 20 - 40 - | |
| Mürbeteiggebäck | Heißluft Back-blech | 2 und 4 140 | -150 | 25 - 45 - | |
| Mürbeteiggebäck | Ober-/Unterhitze | Back-blech | 3 140 - | 150 | 25 - 45 - | |
| Toast, 4-6Stück | Grill Kombirost | 4 Max. 2 - 3 Mi- | | | nuten auf der ers-ten Seite,2 - 3 Mi-nuten auf der zwei-ten Seite | Backofen 3 Minu-ten vorheizen. |
| Hamburger aus Rind-fleisch,6 Stück,0,6 kg | Grill Kombirostund Fett-pfanne | 4 Max. 20 - 30 Kombirost in die | vierte und Fett-pfanne in die drit-te Einschubebene des Backofens einschieben.Wenden Sie das Gericht nach der Hälfte der Gar-dauer.Backofen 3 Minu-ten vorheizen. |
12. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Kapitel Sicherheitshinweise.
12.1 Hinweise zur Reinigung
Reinigungs-
mittel
Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Backofens.
Reinigen Sie die Metalloberflächen mit einer Reinigungslösung.
Reinigen Sie Flecken mit einem milden Reinigungsmittel.
Täglicher Ge-
brauch
Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.
Es kann sich Feuchtigkeit im Ofen oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie den Backofen immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Backofen stehen. Trocknen Sie den Garraum nach jedem Gebrauch mit einem weichen Tuch ab.
Zubehör
Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel an. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.
Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.
12.2 Entfernen: Einhängegitter
Entfernen Sie Einhängegitter zur Reinigung des Backofens.
| Schritt 1 | Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. |  |
| Schritt 2 | Ziehen Sie das Einhängegitter vorne von der Seitenwand weg. |
| Schritt 3 | Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus. |  |
| Schritt 4 | Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein. |
12.3 Benutzung: Pyrolytische Reinigung
Reinigen Sie den Backofen mit Pyrolytische Reinigung.
WARNUNG!
Es besteht das Risiko von Verbrennungen.
VORSICHT!
Befinden sich weitere Geräte in demselben Küchenmöbel, verwenden Sie diese nicht während dieser Funktion. Andernfalls kann der Backofen beschädigt werden.
| Vor dem Pyrolytische Reinigung: |
| Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. | Entfernen Sie alle Zubehörteile aus dem Backofen. | Reinigen Sie den Backofenboden und die innere Türglasscheibe mit warmem Wasser, einem wei-chen Tuch und einem milden Reinigungsmittel. |
| Pyrolytische Reinigung |
| Schritt 1 | Menü eingeben: Reinigung |
| Option Dauer | |
| C1 - Leichte Reinigung 1 Std. | |
| C2 - Normale Reinigung 1 Std. 30 Min. | |
| C3 - Gründliche Reinigung 2 Std. 30 Min. | |
| Schritt 2 | OK - drücken, um das Reinigungsprogramm auszuwählen. |
| Schritt 3 | OK - Drücken, um die Reinigung zu starten. |
| Schritt 4 Drehen Sie nach | der Reinigung den Knopf für die Backofenfunktionen in die Aus-Position. |
| i Während der Reinigung ist die Backofenlampe ausgeschaltet. |
| Sobald der Backofen die eingestellte Temperatur erreicht hat, wird die Tür verriegelt. Bis die Tür entriegelt wird, zeigt das Display Folgendes an: |
| Nach Abschluss der Reinigung: |
| Schalten Sie den Back- ofen aus und warten Sie, bis er abgekühlt ist. | Reinigen Sie den Garraum mit einem weichen Tuch. | Entfernen Sie die Rückstände vom Garraumboden. |
12.4 Erinnerungsfunktion Reinigen
| Der Backofen erinnert Sie daran, wann er mit der pyrolytischen Reinigung gereinigt werden muss. |
 blinkt 5 Sekunden nach jedem Kochvorgang im Display. | Zum Ausschalten der Erinnerung geben Sie die Menü ein und wählen Sie Einstellungen, Erinnerungsfunktion Reinigen. |
12.5 Aus- und Einbau der: Tür
Die Backofentür hat drei Glasscheiben. Die Backofentür und die inneren Glasscheiben können zur Reinigung herausgenommen werden. Lesen Sie die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernen.
VORSICHT!
Benutzen Sie den Backofen nicht ohne die Glasscheiben.
| Schritt 1 | Öffnen Sie die Backofentür vollständig und suchen Sie nach dem Scharnier auf der rechten Seite der Tür. |  |
| Schritt 2 | Benutzen Sie einen Schraubenzieher, um den rechten Scharnierhebel anzu-heben und zu drehen. |
| Schritt 3 | Fassen Sie das Scharnier auf der linken Seite der Tür an. |  |
| Schritt 4 | Heben und drehen Sie den Hebel am linken Scharnier vollständig. |
| Schritt 5 | Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend heben und ziehen Sie die Tür nach vorn aus der Aufnahme heraus. |  |
| Schritt 6 | Legen Sie die Backofentür auf ein weiches Tuch auf einer stabilen Fläche. |
| Schritt7 | Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drücken Sie sie nach innen, um den Klippverschluss zu lösen. |  |
| Schritt8 | Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen. |
| Schritt9 | Halten Sie die Oberkanten der Türglasscheiben fest und ziehen Sie sie vorsichtig nacheinander heraus. Beginnen Sie mit der obersten Glas-scheibe. Achten Sie darauf, dass die Glasscheiben vollständig aus den Halterungen gezogen werden. |  |
| Schritt10 | Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfältig ab. Reini-gen Sie die Glasscheiben nicht im Geschirrspüler. |  |
| Schritt11 | Setzen Sie nach der Reinigung die Glasscheiben und die Backofentür ein. |

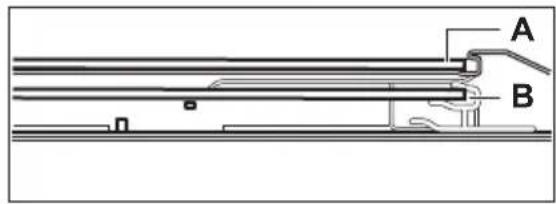

Achten Sie beim Wiedereinsetzen der Glas- scheiben (A und B) auf die richtige Reihenfol- ge. Überprüfen Sie das Symbol/den Aufdruck auf der Seite der Glasscheibe. Jede Glas- scheibe sieht anders aus, um den Aus- und Einbau zu erleichtern..
Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch.
Achten Sie darauf, die mittlere Glasscheibe richtig in die Aufnahmen einzusetzen.
12.6 Austausch: Lampe
WARNUNG!
Stromschlaggefahr.
Die Lampe kann heiß sein.
Halten Sie die Halogenlampe stets mit einem Tuch, um zu verhindern, dass Fettrückstände auf der Lampe einbrennen.
| Bevor Sie die Lampe austauschen: |
| Schritt 1 Schritt 2 Schritt 3 | |
| Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist. | Trennen Sie den Ofen von der Netzversorgung. | Breiten Sie ein Tuch auf dem Garraumboden aus. |
Hintere Lampe
| Schritt 1 | Drehen Sie die Glasabdeckung und nehmen Sie sie ab. |
| Schritt 2 | Reinigen Sie die Glasabdeckung. |
| Schritt 3 | Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe. |
| Schritt 4 | Bringen Sie die Glasabdeckung an. |
13. FEHLERSUCHE
WARNUNG!
Siehe Kapitel Sicherheitshinweise.
13.1 Was zu tun ist, wenn ...
In allen Fällen, die nicht in dieser Tabelle aufgeführt sind, wenden Sie sich bitte an einen autorisierten Kundendienst.
| Der Backofen schaltet sich nicht ein oder heizt nicht auf |
| Störung Prüfen Sie, ob Folgendes zutrifft ... | |
| Der Backofen kann nicht eingeschaltet oder bedient werden. | Der Backofen ist ordnungsgemäß an die Spannungsversorgung angeschlossen. |
| Der Backofen heizt nicht auf. Die ist Abschaltautomatik ausgeschaltet. |
| Der Backofen heizt nicht auf. Die Backofen-Tür ist geschlossen. |
| Der Backofen heizt nicht auf. Die Sicherung ist nicht durchgebrannt. |
| Der Backofen heizt nicht auf. Die Kindersicherung ist ausgeschaltet. |
| Komponenten |
| Störung Prüfen Sie, ob Folgendes zutrifft ... | |
| Die Lampe ist ausgeschaltet. Feuchte Umluft - ist eingeschaltet. |
| Die Lampe funktioniert nicht. Die Lampe ist durch gebrannt. |
| Fehlercodes |
| Im Display erscheint ... Prüfen Sie, ob Folgendes zutrifft ... |
| Err C3 Die Backofen-Tür ist geschlossen und die | Tür-verriegelung ist nicht beschädigt. |
| Err F102 Die Backofen-Tür ist geschlossen. | |
| Err F102 Die Türverriegelung nicht defekt ist. | |
| 00:00 angezeigt. Es gab einen Stromausfall. Stellen Sie die Uhr-zeit ein. |
| Wenn das Display einen Fehlercode anzeigt, der nicht in dieser Tabelle enthalten ist, schalten Sie die Haussicherung aus und wieder ein, um den Ofen neu zu starten. Wenn der Fehlercode erneut angezeigt wird, wenden Sie sich an einen autorisierten Kundendienst. |
13.2 Servicedaten
Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst.
Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich auf dem vorderen Rahmen des Garraums. Entfernen Sie das Typenschild nicht vom Garraum.
| Wir empfehlen Ihnen, die Daten hier zu notieren: |
| Modell (MOD.): | |
| Produktnummer (PNC) | |
| Seriennummer (S.N.) | |
14. ENERGIEEFFIZIENZ
| Name des Lieferanten Electrolux | |
| Modellbezeichnung KOFDP76X 949498238 | |
| Energieeffizienzindex 81.2 | |
| Energieeffizienzklasse A+ | |
| Energieverbrauch mit einer Standardbeladung, konventioneller Modus | 0.93 kWh/Programm |
| Energieverbrauch mit einer Standardbeladung, Umluft-Modus | 0.69 kWh/Programm |
| Anzahl der Garräume 1 | |
| Wärmequelle Strom | |
| Volumen 72 l | |
| Art des Backofens Eingebauter Backofen | |
| Masse 31.1 kg | |
| * Für die Europäische Union gemäß EU-Richtlinien 65/2014 und 66/2014.Für die Republik Weißrussland gemäß STB 2478-2017, Anhang G; STB 2477-2017, Anlagen A und BFür die Ukraine gemäß 568/32020. |
| Die Energieeffizienzklasse gilt nicht für Russland. |
| EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Stufen, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung. |
14.2 Energiesparen
Der Backofen verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.
Achten Sie darauf, dass die Backofentür während des Ofenbetriebs geschlossen ist. Die Backofentür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet. Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.
Heizen Sie, wenn möglich, den Backofen nicht vor.
Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.
Garen mit Heißluft
Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.
Restwärme
Ventilator und Lampe funktionieren weiter. Sobald Sie den Backofen ausschalten, wird im Display die Restwärme angezeigt. Die Restwärme kann zum Warmhalten von Speisen genutzt werden.
Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Ofentemperatur 3 - 10 Min. vor Ablauf des Garvorgangs. Die Restwärme im Backofen wird weiterhin garen.
Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.
Warmhalten von Speisen
Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. Die Restwärmeanzeige oder Temperatur werden auf dem Display angezeigt.
Garen bei ausgeschalteter Backofenbeleuchtung
Schalten Sie die Lampe während des Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen.
Feuchte Umluft
Diese Funktion soll während des Garvorgangs Energie sparen.
Bei Verwendung dieser Funktion schaltet sich die Lampe automatisch nach 30 Sekunden aus.
Sie können die Lampe wieder einschalten, aber dadurch werden die erwarteten
Energieeinsparungen reduziert.
15. MENÜSTRUKTUR
15.1 Menü
- Wählen Sie, um die Menü einzugeben.
| Menü Struktur |
| Koch-Assistent ✗ | Reinigung √ | Einstellungen ⚙️ |
| Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 | | |
 |  |  |  |  |
| Wählen Sie Menü, Einstellungen. | Bestätigen Sie die Einstellung. | Wählen Sie die Einstellung. | Bestätigen Sie die Einstellung. | Stellen Sie den Wert ein und drücken Sie .OK |
| Einstellungen |
| O1 Uhrzeit Ändern O2 Helligkeit 1 - 5 | | | | |
| O3 Tastentöne 1 - Signalton | 2 - Klicken3 - Aus-schalten | O4 Lautstärke 1 - 4 | |
| O5 Optimer Ein / Aus O6 Backofenbeleuch- | | | tung | Ein / Aus |
| O7 Schnellaufheizung Ein / Aus | O8 Erinnerungsfunktion | Reinigen | Ein / Aus |
| O9 DEMO Aktivi- | erungscode: 2468 | O10 Softwareversion Prüfen | |
| O11 Gerät auf Werksein-stellungen zurücksetzen | Ja / Nein |
16. UMWELTTIPPS
Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
PENSIAMO A TE
