BEDIENUNGSANLEITUNG HSA 45 STIHL

STIHL HSA 45 Gebrauchsanleitung Instruction Manual Notice d’emploi Istruzioni d’uso HandleidingD Gebrauchsanleitung

n Handleiding 101 - 126Original-GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.© ANDREAS STIHL AG & Co. KG 20180458-717-9621-A. VA7.D18. 0000007461_010_D 0458-717-9621-A deutsch

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Verviel- fältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen. Inhaltsverzeichnis 1 Vorwort

2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

2.2 Kennzeichnung der Warnhinweise im Text

3.1 Heckenschere und Ladekabel

4 Sicherheitshinweise

4.2 Bestimmungsgemäße Verwendung

4.3 Anforderungen an den Benutzer

4.4 Bekleidung und Ausstattung

4.5 Arbeitsbereich und Umgebung

4.6 Sicherheitsgerechter Zustand

4.7 Eingebauter Akku

4.12 Reinigen, Warten und Reparieren

5 Heckenschere einsatzbereit machen

5.1 Heckenschere einsatzbereit machen

6 Heckenschere laden und LEDs

6.2 Ladezustand anzeigen

7 Aktivierungsschlüssel einstecken und abziehen

7.1 Aktivierungsschlüssel einstecken

7.2 Aktivierungsschlüssel abziehen

8 Heckenschere einschalten und ausschalten

8.1 Heckenschere einschalten

8.2 Heckenschere ausschalten

9 Heckenschere prüfen

9.1 Bedienungselemente prüfen

9.2 Eingebauten Akku prüfen

10 Mit der Heckenschere arbeiten

10.1 Heckenschere halten und führen

11 Nach dem Arbeiten

11.1 Nach dem Arbeiten

13.1 Heckenschere aufbewahren

13.2 Ladekabel aufbewahren

15.1 Wartungsintervalle

15.2 Schneidmesser schärfen

16.1 Heckenschere und Ladekabel reparieren

17 Störungen beheben

17.1 Störungen der Heckenschere oder des

18.4 Schallwerte und Vibrationswerte

19 Ersatzteile und Zubehör

19.1 Ersatzteile und Zubehör

deutsch 1 Vorwort Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung. STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung. Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt. Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung folgende Dokumente lesen, verstehen und aufbewahren: – Sicherheitsinformation für STIHL Akkus und Produkte mit eingebautem Akku: www.stihl.com/safety-data- sheets 20 Entsorgen

20.1 Heckenschere und Ladekabel entsorgen

21 EU-Konformitätserklärung

22.1 STIHL Hauptverwaltung

22.2 STIHL Vertriebsgesellschaften

23 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

23.2 Arbeitsplatzsicherheit

23.3 Elektrische Sicherheit

23.4 Sicherheit von Personen

23.5 Verwendung und Behandlung des

23.6 Verwendung und Behandlung des

23.8 Sicherheitshinweise für Heckenscheren

1Vorwort 2 Informationen zu dieser Gebrauchsanleitung0458-717-9621-A

2.2 Kennzeichnung der Warnhinweise im Text

GEFAHR Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. WARNUNG Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können. ► Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. HINWEIS Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können. ► Die genannten Maßnahmen können Sachschaden vermeiden.

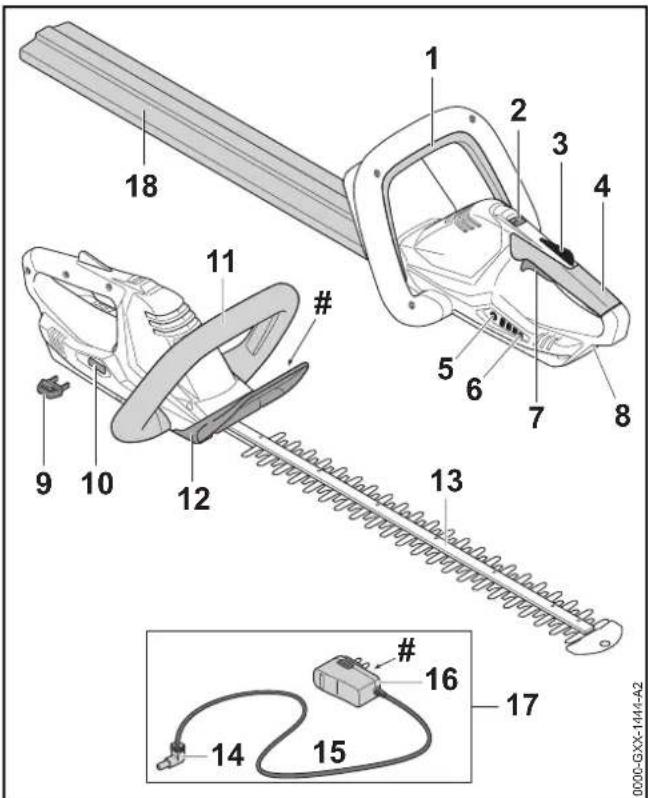

3.1 Heckenschere und Ladekabel

Der Akku ist fest in die Heckenschere eingebaut. 1 Schaltbügel Der Schaltbügel schaltet die Heckenschere zusammen mit dem Schalthebel ein und aus. 2 Entsperrschieber Der Entsperrschieber entsperrt zusammen mit der Schalthebelsperre den Schalthebel. 3 Schalthebelsperre Die Schalthebelsperre blockiert den Schalthebel. 4 Bedienungsgriff Der Bedienungsgriff dient zum Bedienen, Halten und Führen der Heckenschere. Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung. 3 Übersicht

deutsch 4 Sicherheitshinweise 5 Drucktaste Die Drucktaste aktiviert die LEDs an der Heckenschere. 6LEDs Die LEDs zeigen den Ladezustand der Heckenschere und Störungen an. 7 Schalthebel Der Schalthebel schaltet die Heckenschere zusammen mit dem Schaltbügel ein und aus. 8 Ladebuchse Die Ladebuchse nimmt den Ladestecker auf. 9 Aktivierungsschlüssel Der Aktivierungsschlüssel aktiviert die Heckenschere. 10 Schlüsselaufnahme Die Schlüsselaufnahme nimmt den Aktivierungsschlüssel auf. 11 Bügelgriff Der Bügelgriff dient zum Halten, Führen und Tragen der Heckenschere. 12 Handschutz Der Handschutz schützt die Hand am Bügelgriff vor Kontakt mit den Schneidmessern. 13 Schneidmesser Die Schneidmesser schneiden das Schnittgut. 14 Ladestecker Der Ladestecker verbindet das Ladekabel mit der Ladebuchse. 15 Anschlussleitung Die Anschlussleitung verbindet den Ladestecker mit dem Netzstecker. 16 Netzstecker Der Netzstecker verbindet das Ladekabel mit einer Steckdose. 17 Ladekabel Das Ladekabel dient zum Laden der Heckenschere. 18 Messerschutz Der Messerschutz schützt vor Kontakt mit den Schneidmessern. # Leistungsschild mit Maschinennummer

Die Symbole können auf der Heckenschere und dem Ladekabel sein und bedeuten Folgendes:

Die Warnsymbole auf der Heckenschere und dem Ladekabel bedeuten Folgendes: Dieses Symbol gibt an, in welche Richtung der Entsperrschieber geschoben werden muss. Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen. Dieses Symbol zeigt an, dass zum Laden das LadekabelLK45 verwendet werden muss. Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifikation des Zellenherstellers hin. Der in der Anwendung zur Verfügung stehende Energieinhalt ist geringer. Elektrogerät in einem geschlossenen und trockenen Raum betreiben. Produkt nicht mit dem Hausmüll entsorgen. 4 Sicherheitshinweise Sicherheitshinweise und deren Maßnahmen beachten.

deutsch 4 Sicherheitshinweise

4.2 Bestimmungsgemäße Verwendung

Die Heckenschere STIHL HSA45 dient zum Schneiden von Hecken, Sträuchern, Büschen und Gestrüpp. Die Heckenschere darf bei Regen nicht verwendet werden. Die Heckenschere wird von einem eingebauten Akku mit Energie versorgt. Das Ladekabel STIHL LK45 lädt die Heckenschere STIHL HSA45. WARNUNG ￭ Ladekabel, Netzteile oder Netzgeräte, die nicht von STIHL für die Heckenschere freigegeben sind, können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►Heckenscheren STIHL HSA45 mit einem Ladekabel STIHL LK45 laden. ￭ Falls die Heckenschere oder das Ladekabel nicht bestimmungsgemäß verwendet werden, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Heckenschere und Ladekabel so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.

4.3 Anforderungen an den Benutzer

WARNUNG ￭ Benutzer ohne eine Unterweisung können die Gefahren der Heckenschere und des Ladekabels nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden. ► Falls die Heckenschere oder das Ladekabel an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben. ► Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt: – Der Benutzer ist ausgeruht. – Der Benutzer ist körperlich, sensorisch und geistig fähig, die Heckenschere und das Ladekabel zu verwenden und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig Gebrauchsanleitung lesen, verstehen und aufbewahren. Schutzbrille tragen. Sich bewegende Schneidmesser nicht berühren. Aktivierungsschlüssel während Arbeitsunterbrechungen, des Transports, Ladens, der Aufbewahrung, Wartung oder Reparatur abziehen. Heckenschere vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen. Heckenschere vor Hitze und Feuer schützen. Zulässigen Temperaturbereich der Heckenschere einhalten. ► Gebrauchsanleitung lesen, verstehen und aufbewahren.0458-717-9621-A

deutsch 4 Sicherheitshinweise eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten. – Der Benutzer ist volljährig. – Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit der Heckenschere arbeitet und das Ladekabel verwendet. – Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

WARNUNG ￭ Während der Arbeit können lange Haare in die Heckenschere hineingezogen werden. Der Benutzer kann schwer verletzt werden. ► Lange Haare zusammenbinden und so sichern, dass sie nicht in die Heckenschere hineingezogen werden können. ￭ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden. ► Ein langärmliges, eng anliegendes Oberteil und eine lange Hose tragen. ￭ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reaktionen auslösen. ► Eine Staubschutzmaske tragen. ￭ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in der Heckenschere verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden. ► Eng anliegende Bekleidung tragen. ► Schals und Schmuck ablegen. ￭ Während der Arbeit kann der Benutzer in Kontakt mit den sich bewegenden Schneidmessern kommen. Der Benutzer kann schwer verletzt werden. ► Schuhwerk aus widerstandsfähigem Material tragen. ► Eine lange Hose aus widerstandsfähigem Material tragen. ￭ Während der Reinigung oder Wartung kann der Benutzer in Kontakt mit den Schneidmessern kommen. Der Benutzer kann verletzt werden. ► Arbeitshandschuhe aus widerstandsfähigem Material tragen. ￭ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden. ► Festes, geschlossenes Schuhwerk mit griffiger Sohle tragen.

4.5 Arbeitsbereich und Umgebung

WARNUNG ￭ Unbeteiligte Personen, Kinder und Tiere können die Gefahren der Heckenschere und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen. ► Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fernhalten. ► Heckenschere nicht unbeaufsichtigt lassen. ► Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.0458-717-9621-A

deutsch 4 Sicherheitshinweise ► Sicherstellen, dass Kinder nicht mit der Heckenschere spielen können. ￭ Die Heckenschere ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann verletzt werden und die Heckenschere kann beschädigt werden. ￭ Elektrische Bauteile der Heckenschere können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

WARNUNG ￭ Unbeteiligte Personen, Kinder können die Gefahren des Ladekabels und des elektrischen Stroms nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt oder getötet werden. ►Unbeteiligte Personen, Kinder und Tiere fernhalten. ►Ladekabel nicht unbeaufsichtigt lassen. ►Sicherstellen, dass Kinder nicht mit dem Ladekabel spielen können. ￭ Das Ladekabel ist nicht gegen alle Umgebungseinflüsse geschützt. Falls das Ladekabel bestimmten Umgebungseinflüssen ausgesetzt ist, kann das Ladekabel in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen. ► Ladekabel vor Regen und Feuchtigkeit schützen. ► Ladekabel in einem geschlossenen und trockenen Raum betreiben. ► Ladekabel nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung betreiben. ► Ladekabel im Temperaturbereich zwischen 0°C und +40°C einsetzen und aufbewahren. ￭ Personen können über die Anschlussleitung stolpern. Personen können verletzt werden und das Ladekabel kann beschädigt werden. ► Anschlussleitung flach auf dem Boden verlegen.

4.6 Sicherheitsgerechter Zustand

Die Heckenschere ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind: – Die Heckenschere ist unbeschädigt. – Die Heckenschere ist sauber und trocken. – Die Bedienungselemente funktionieren und sind unverändert. – Die Schneidmesser sind richtig angebaut. – Nur original STIHL Zubehör für diese Heckenschere ist angebaut. – Das Zubehör ist richtig angebaut. WARNUNG ￭ In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden. ► Mit einer unbeschädigten Heckenschere arbeiten. ► Eine beschädigte Heckenschere nicht laden. ► Nicht im Regen und nicht in feuchter Umgebung arbeiten.0458-717-9621-A

deutsch 4 Sicherheitshinweise ► Falls die Heckenschere verschmutzt oder nass ist: Heckenschere reinigen und trocknen lassen. ► Heckenschere nicht verändern. ► Falls die Bedienungselemente nicht funktionieren: Nicht mit der Heckenschere arbeiten. ► Nur original STIHL Zubehör für diese Heckenschere anbauen. ► Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist. ► Gegenstände nicht in die Öffnungen der Heckenschere stecken. ► Kontakte der Schlüsselaufnahme nicht mit metallischen Gegenständen verbinden und kurzschließen. ► Heckenschere nicht öffnen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

Die Schneidmesser sind im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind: – Die Schneidmesser sind unbeschädigt. – Die Schneidmesser sind nicht verformt. – Die Schneidmesser sind leichtgängig. – Die Schneidmesser sind richtig geschärft. – Die Schneidmesser sind gratfrei. WARNUNG ￭ In einem nicht sicherheitsgerechten Zustand können sich Teile der Schneidmesser lösen und weggeschleudert werden. Personen können schwer verletzt werden. ► Mit einem unbeschädigten Schneidmesser arbeiten. ► Schneidmesser richtig schärfen und entgraten. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

Das Ladekabel ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind: – Das Ladekabel ist unbeschädigt. – Das Ladekabel ist sauber und trocken. WARNUNG ￭ In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden. ► Ein unbeschädigtes Ladekabel verwenden. ► Falls das Ladekabel verschmutzt oder nass ist: Ladekabel reinigen und trocknen lassen. ► Ladekabel nicht verändern. ►Elektrische Kontakte des Ladekabels nicht mit metallischen Gegenständen verbinden und kurzschließen. ► Ladekabel nicht öffnen.

4.7 Eingebauter Akku

WARNUNG ￭ Der eingebaute Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der eingebaute Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann die Heckenschere in Brand geraten oder explodieren. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Heckenschere vor Hitze und Feuer schützen. ► Heckenschere nicht ins Feuer werfen.0458-717-9621-A

deutsch 4 Sicherheitshinweise ► Heckenschere von metallischen Gegenständen fernhalten. ► Heckenschere vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen. ► Heckenschere nicht hohem Druck aussetzen. ► Heckenschere nicht Mikrowellen aussetzen. ► Heckenschere vor Chemikalien und vor Salzen schützen. ► Eine beschädigte Heckenschere nicht transportieren. ￭ Aus einem beschädigten Akku kann Flüssigkeit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, können die Haut oder die Augen gereizt werden. ► Kontakt mit der Flüssigkeit vermeiden. ► Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen. ► Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen. ￭ Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Falls die Heckenschere ungewöhnlich riecht oder raucht: Heckenschere nicht verwenden und von brennbaren Stoffen fernhalten. ► Falls die Heckenschere brennt: Heckenschere mit einem Feuerlöscher oder Wasser löschen.

WARNUNG ￭ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt werden. ► Ruhig und überlegt arbeiten. ► Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit der Heckenschere arbeiten. ► Heckenschere alleine bedienen. ► Auf Hindernisse achten. ► Auf dem Boden stehend arbeiten und das Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss: Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden. ► Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen. ￭ Falls der Benutzer über Schulterhöhe arbeitet, kann er früher ermüden. Der Benutzer kann schwer verletzt werden. ► Nur kurze Zeit über Schulterhöhe arbeiten. ► Arbeitspausen machen. ￭ Falls das sich bewegende Schneidmesser auf einen harten Gegenstand trifft, kann es schnell abgebremst werden. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kontrolle über die Heckenschere verlieren und schwer verletzt werden. ► Heckenschere mit beiden Händen festhalten. ► Vor dem Arbeiten Hecke nach harten Gegenständen durchsuchen und die Gegenstände entfernen. ￭ Die sich bewegenden Schneidmesser können den Benutzer schneiden. Der Benutzer kann schwer verletzt werden. ► Heckenschere im Temperaturbereich zwischen 0°C und + 50°C einsetzen und aufbewahren.0458-717-9621-A

deutsch 4 Sicherheitshinweise ￭ Falls sich die Heckenschere während der Arbeit verändert oder sich ungewohnt verhält, kann die Heckenschere in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen. ► Arbeit beenden, Aktivierungsschlüssel abziehen und einen STIHL Fachhändler aufsuchen. ￭ Während der Arbeit können Vibrationen durch die Heckenschere entstehen. ► Handschuhe tragen. ► Arbeitspausen machen. ► Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen. ￭ Wenn der Schalthebel losgelassen wird, bewegen sich die Schneidmesser noch ca. 1Sekunde weiter. Die sich bewegenden Schneidmesser können Personen schneiden. Personen können schwer verletzt werden. ► Heckenschere am Bedienungsgriff und am Bügelgriff festhalten und warten, bis sich die Schneidmesser nicht mehr bewegen. GEFAHR ￭ Falls in der Umgebung von spannungsführenden Leitungen gearbeitet wird, können die Schneidmesser mit den spannungsführenden Leitungen in Kontakt kommen und diese beschädigen. Der Benutzer kann schwer verletzt oder getötet werden. ► Nicht in der Umgebung von spannungsführenden Leitungen arbeiten.

WARNUNG Kontakt mit stromführenden Bauteilen kann durch folgende Ursachen entstehen: – Die Anschlussleitung ist beschädigt. – Der Netzstecker ist beschädigt. – Die Steckdose ist nicht richtig installiert. ￭ Kontakt mit stromführenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getötet werden. ► Sicherstellen, dass die Anschlussleitung und der Netzstecker unbeschädigt sind. ► Netzstecker in eine richtig installierte Steckdose stecken. ￭ Während des Ladens kann eine falsche Netzspannung oder eine falsche Netzfrequenz zu einer Überspannung im Ladekabel führen. Das Ladekabel kann beschädigt werden. ► Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild des Ladekabels übereinstimmen. ￭ Während des Ladens kann ein beschädigtes oder ein defektes Ladekabel ungewöhnlich riechen oder rauchen. Personen können verletzt werden und Sachschaden kann entstehen. ► Netzstecker aus der Steckdose ziehen. ￭ Das Ladekabel kann bei unzureichender Wärmeabfuhr überhitzen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Ladekabel nicht abdecken. ￭ Falls mehrere Ladekabel an einer Steckdose angeschlossen sind, können während des Ladens elektrische Leitungen überlastet werden. Die elektrischen ► Sich bewegende Schneidmesser nicht berühren. ► Falls die Schneidmesser durch einen Gegenstand blockiert sind: Heckenschere ausschalten und Aktivierungsschlüssel abziehen. Erst dann den Gegenstand beseitigen.0458-717-9621-A

deutsch 4 Sicherheitshinweise Leitungen können sich erwärmen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Ladekabel einzeln an eine Steckdose anschließen. ► Ladekabel nicht an Mehrfach-Steckdosen anschließen.

WARNUNG ￭ Während des Transports kann die Heckenschere umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen. ► Messerschutz so über die Schneidmesser schieben, dass er die Schneidmesser vollständig abdeckt. ► Heckenschere in der Verpackung oder dem Transportbehälter so verpacken, dass sie sich nicht bewegen kann. ► Verpackung oder Transportbehälter mit Spanngurten, Riemen oder einem Netz so sichern, dass die Verpackung oder der Transportbehälter sich nicht bewegen kann.

WARNUNG ￭ Kinder können die Gefahren der Heckenschere nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden. ► Messerschutz so über die Schneidmesser schieben, dass er die Schneidmesser vollständig abdeckt. ► Heckenschere außerhalb der Reichweite von Kindern aufbewahren. ￭ Die elektrischen Kontakte der Schlüsselaufnahme und metallische Bauteile können durch Feuchtigkeit korrodieren. Die Heckenschere kann beschädigt werden. ► Heckenschere sauber und trocken aufbewahren. ￭ Die Heckenschere ist nicht gegen alle Umgebungseinflüsse geschützt. Falls die Heckenschere bestimmten Umgebungseinflüssen ausgesetzt ist, kann die Heckenschere beschädigt werden. ► Heckenschere sauber und trocken aufbewahren. ► Heckenschere in einem geschlossenen Raum aufbewahren. ► Aktivierungsschlüssel getrennt von der Heckenschere aufbewahren. ► Aktivierungsschlüssel abziehen. ► Aktivierungsschlüssel abziehen. ► Aktivierungsschlüssel abziehen.0458-717-9621-A

deutsch 5 Heckenschere einsatzbereit machen4.11.2 Ladekabel WARNUNG ￭ Kinder können die Gefahren eines Ladekabels nicht erkennen und nicht einschätzen. Kinder können schwer verletzt oder getötet werden.► Ladekabel außerhalb der Reichweite von Kindern aufbewahren.￭ Das Ladekabel ist nicht gegen alle Umgebungseinflüsse geschützt. Falls das Ladekabel bestimmten Umgebungseinflüssen ausgesetzt ist, kann das Ladekabel beschädigt werden.► Falls das Ladekabel warm ist: Ladekabel abkühlen lassen. ►Ladekabel sauber und trocken aufbewahren. ►Ladekabel in einem geschlossenen Raum aufbewahren. ► Ladekabel im Temperaturbereich zwischen 0°C und +40°C aufbewahren.

4.12 Reinigen, Warten und Reparieren

WARNUNG ￭ Falls während der Reinigung, Wartung oder Reparatur der Aktivierungsschlüssel eingesetzt ist, kann die Heckenschere unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.￭ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitze Gegenstände können die Heckenschere, die Schneidmesser und das Ladekabel beschädigen. Falls die Heckenschere, die Schneidmesser oder das Ladekabel nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.► Heckenschere, Schneidmesser und Ladekabel so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.￭ Falls die Heckenschere, die Schneidmesser oder das Ladekabel nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.► Heckenschere und Ladekabel nicht selbst warten oder reparieren.► Falls die Heckenschere oder das Ladekabel gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.► Schneidmesser so warten, wie es in dieser Gebrauchsanleitung beschrieben ist.￭ Während der Reinigung oder Wartung der Schneidmesser kann der Benutzer sich an scharfen Schneidezähnen schneiden. Der Benutzer kann verletzt werden.► Arbeitshandschuhe aus widerstandsfähigem Material tragen.

5.1 Heckenschere einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:► Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:– Heckenschere, @ 4.6.1.– Schneidmesser, @ 4.6.2.– Ladekabel, @ 4.6.3.► Eingebauten Akku prüfen, @ 9.2.► Heckenschere vollständig laden, @ 6.1.► Aktivierungsschlüssel abziehen. 5 Heckenschere einsatzbereit machen0458-717-9621-A deutsch 6 Heckenschere laden und LEDs► Heckenschere reinigen, @ 14.1.► Bedienungselemente prüfen, @ 9.1.► Falls während der Prüfung der Bedienungselemente 3LEDs rot blinken: Aktivierungsschlüssel abziehen und einen STIHL Fachhändler aufsuchen.In der Heckenschere besteht eine Störung.► Falls die Schritte nicht durchgeführt werden können: Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen.

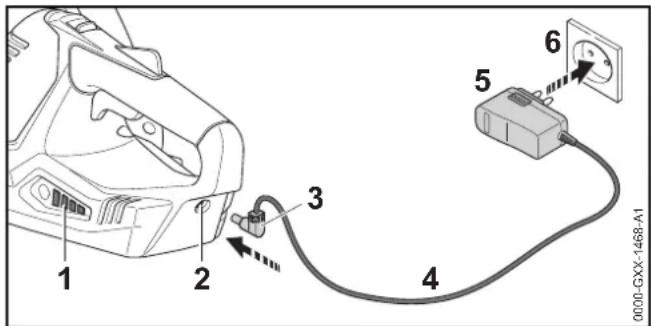

6.1 Heckenschere laden

Die Ladezeit hängt von verschiedenen Einflüssen ab, z. B. von der Temperatur der Heckenschere oder von der Umgebungstemperatur. Die tatsächliche Ladezeit kann von der angegebenen Ladezeit abweichen. Die Ladezeit ist unter www.stihl.com/charging-times angegeben. Wenn der Netzstecker in einer Steckdose eingesteckt ist und das Ladekabel an die Heckenschere angeschlossen wird, startet der Ladevorgang automatisch. Wenn die Heckenschere vollständig geladen ist, wird der Ladevorgang automatisch beendet. Während des Ladens erwärmen sich die Heckenschere und das Ladekabel.► Aktivierungsschlüssel abziehen.► Netzstecker(5) in eine gut zugängliche Steckdose(6) stecken.► Anschlussleitung(4) verlegen.► Ladestecker (3) in die Ladebuchse (2) stecken.Die LEDs(1) leuchten grün und zeigen den Ladezustand an. ► Falls die LEDs(1) nicht mehr leuchten: Ladestecker(3) aus der Ladebuchse(2) ziehen.Die Heckenschere ist vollständig geladen.► Netzstecker(5) aus der Steckdose(6) ziehen.

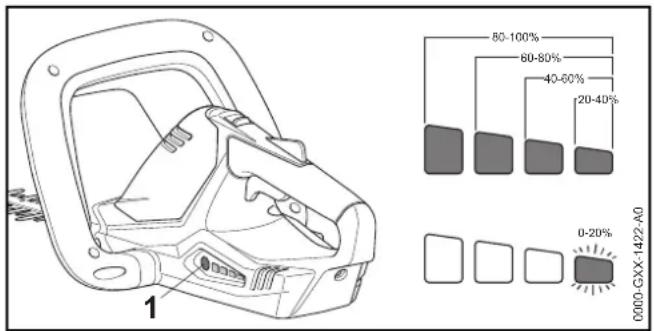

6.2 Ladezustand anzeigen

► Drucktaste(1) drücken.Die LEDs leuchten ca. 5Sekunden lang grün und zeigen den Ladezustand an.► Falls die rechte LED grün blinkt: Heckenschere laden. 6 Heckenschere laden und LEDs

deutsch 7 Aktivierungsschlüssel einstecken und abziehen

Die LEDs können den Ladezustand oder Störungen der Heckenschere anzeigen. Die LEDs können grün oder rot leuchten oder blinken. Falls die LEDs grün leuchten oder blinken, wird der Ladezustand angezeigt. ► Falls die LEDs rot leuchten oder blinken: Störungen beheben, @ 17. In der Heckenschere besteht eine Störung.

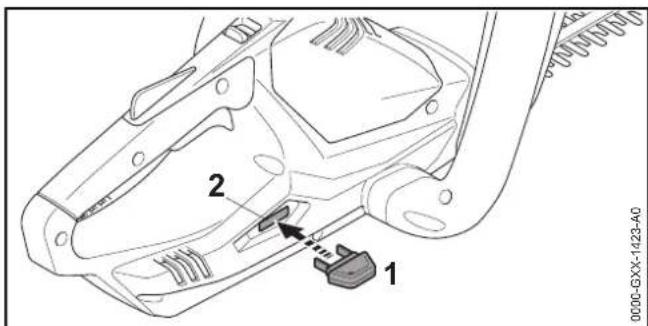

7.1 Aktivierungsschlüssel einstecken

► Aktivierungsschlüssel(1) in die Schlüsselaufnahme(2) stecken.

7.2 Aktivierungsschlüssel abziehen

► Heckenschere auf eine ebene Fläche stellen. ► Aktivierungsschlüssel abziehen. ► Aktivierungsschlüssel außerhalb der Reichweite von Kindern aufbewahren.

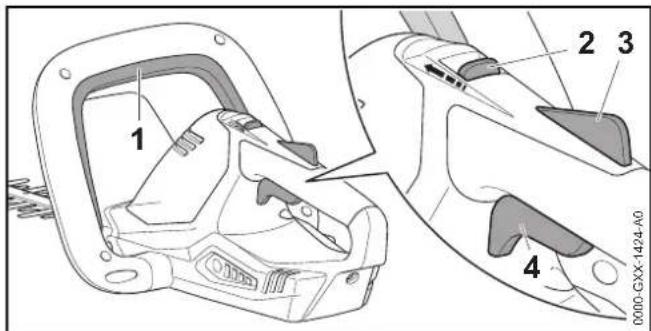

8.1 Heckenschere einschalten

WARNUNG Unabhängig von der Reihenfolge, in der der Schaltbügel und der Schalthebel gedrückt werden, beschleunigt die Heckenschere und die Schneidmesser bewegen sich. Falls der Schalthebel zuerst und dann der Schaltbügel gedrückt wird, kann der Benutzer die Kontrolle über die Heckenschere verlieren. Der Benutzer kann schwer verletzt werden. ► Zuerst Schaltbügel und dann Schalthebel drücken. ► Schaltbügel(1) drücken und gedrückt halten. ► Entsperrschieber(2) mit dem Daumen in Richtung Schaltbügel(1) schieben und halten. ► Schalthebelsperre(3) mit der Hand drücken und gedrückt halten. Der Entsperrschieber(2) kann losgelassen werden. ► Schalthebel(4) mit dem Zeigefinger drücken und gedrückt halten. Die Heckenschere beschleunigt und die Schneidmesser bewegen sich. 7 Aktivierungsschlüssel einstecken und abziehen

0000-GXX-1423-A0 8 Heckenschere einschalten und ausschalten

deutsch 9 Heckenschere prüfen

8.2 Heckenschere ausschalten

► Schaltbügel, Schalthebel und Schalthebelsperre loslassen. ► Warten, bis sich die Schneidmesser nach ca. 1 Sekunde nicht mehr bewegen. ► Falls die Schneidmesser sich nach ca. 1Sekunde weiterhin bewegen: Aktivierungsschlüssel abziehen und einen STIHL Fachhändler aufsuchen. Die Heckenschere ist defekt.

9.1 Bedienungselemente prüfen

Entsperrschieber, Schalthebelsperre und Schalthebel ► Aktivierungsschlüssel abziehen. ► Versuchen, den Schalthebel zu drücken, ohne den Entsperrschieber und die Schalthebelsperre zu drücken. ► Falls sich der Schalthebel drücken lässt: Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Entsperrschieber oder die Schalthebelsperre sind defekt. ► Entsperrschieber mit dem Daumen in Richtung Schaltbügel schieben und halten. ► Schalthebelsperre drücken und gedrückt halten. ► Schalthebel drücken. ► Schalthebel, Schalthebelsperre und Entsperrschieber loslassen. ► Falls der Schalthebel, die Schalthebelsperre oder der Entsperrschieber schwergängig sind oder nicht in die Ausgangsposition zurückfedern: Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schalthebel, die Schalthebelsperre oder der Entsperrschieber sind defekt. Schaltbügel ► Aktivierungsschlüssel abziehen. ► Schaltbügel drücken und wieder loslassen. ► Falls der Schaltbügel schwergängig ist oder nicht in die Ausgangsposition zurückfedert: Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schaltbügel ist defekt. Heckenschere einschalten ► Aktivierungsschlüssel einstecken. ► Schaltbügel drücken und wieder loslassen. ► Falls sich die Schneidmesser bewegt haben oder bewegen: Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schalthebel ist defekt. ► Entsperrschieber mit dem Daumen in Richtung Schaltbügel schieben und halten. ► Schalthebelsperre drücken und gedrückt halten. ► Schalthebel drücken und gedrückt halten. ► Falls sich die Schneidmesser bewegen: Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schaltbügel ist defekt. ► Schaltbügel drücken und gedrückt halten. Die Schneidmesser bewegen sich. ► Falls 3LEDs rot blinken: Aktivierungsschlüssel abziehen und einen STIHL Fachhändler aufsuchen. In der Heckenschere besteht eine Störung. ► Schaltbügel loslassen. Die Schneidmesser bewegen sich nach ca. 1Sekunde nicht mehr. ► Falls sich die Schneidmesser nach ca. 1Sekunde weiterhin bewegen: Aktivierungsschlüssel abziehen und einen STIHL Fachhändler aufsuchen. Die Heckenschere ist defekt.

9.2 Eingebauten Akku prüfen

► Drucktaste drücken. Die LEDs leuchten oder blinken. 9 Heckenschere prüfen0458-717-9621-A

deutsch 10 Mit der Heckenschere arbeiten ► Falls die LEDs nicht leuchten oder blinken: Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen. Im eingebauten Akku besteht eine Störung.

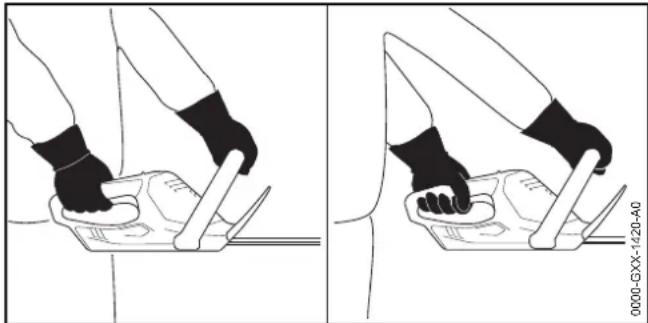

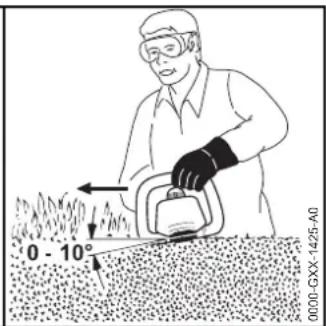

10.1 Heckenschere halten und führen

► Heckenschere mit einer Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt. ► Heckenschere mit der anderen Hand am Bügelgriff so festhalten, dass der Daumen den Bügelgriff umschließt.

► Dicke Äste und Zweige mit einer Astschere oder einer Motorsäge entfernen. ► Heckenschere an einer Seite der Hecke bogenförmig von unten nach oben führen und die Hecke schneiden. ► Heckenschere absenken ohne die Hecke zu schneiden. ► Langsam und kontrolliert vorwärts gehen. ► Heckenschere erneut bogenförmig von unten nach oben führen und die Hecke schneiden. ► Die andere Seite der Hecke auf die gleiche Art und Weise schneiden. ► Schneidmesser auf der Oberseite der Hecke in einem Winkel zwischen 0° und 10° ansetzen. ► Heckenschere waagrecht und bogenförmig hin und her führen und die Hecke schneiden. ► Falls die Schnittleistung nachlässt: Schneidmesser schärfen.

11.1 Nach dem Arbeiten

► Heckenschere ausschalten und Aktivierungsschlüssel abziehen. ► Heckenschere reinigen. ► Schneidmesser reinigen. ► Messerschutz so über die Schneidmesser schieben, dass er die Schneidmesser vollständig abdeckt. 10 Mit der Heckenschere arbeiten 0000-GXX-1420-A0 11 Nach dem Arbeiten

0000-GXX-1425-A00458-717-9621-A

deutsch 12 Transportieren

12.1 Heckenschere transportieren

► Heckenschere ausschalten und Aktivierungsschlüssel abziehen. ► Messerschutz so über die Schneidmesser schieben, dass er die Schneidmesser vollständig abdeckt. ► Heckenschere mit einer Hand so am Bügelgriff tragen, dass die Schneidmesser nach hinten zeigen. ► Falls die Heckenschere in einem Fahrzeug transportiert wird: Heckenschere so sichern, dass die Heckenschere nicht umkippen und sich nicht bewegen kann. ► Falls die Heckenschere verpackt wird: Heckenschere so verpacken, dass folgende Bedingungen erfüllt sind: – Die Verpackung oder der Transportbehälter sind elektrisch nicht leitfähig. – Die Heckenschere kann sich in der Verpackung oder dem Transportbehälter nicht bewegen. – Die Verpackung oder der Transportbehälter ist so gesichert, dass die Verpackung oder der Transportbehälter sich nicht bewegen kann. Aufgrund des eingebauten Akkus unterliegt die Heckenschere den Anforderungen zum Transport gefährlicher Güter. Die Heckenschere ist als UN3481 (Lithium-Ionen-Batterien in Ausrüstungen) eingestuft und wurde gemäß UNHandbuch Prüfungen und Kriterien TeilIII, Unterabschnitt38.3 geprüft. Die Transportvorschriften sind unter www.stihl.com/safety- data-sheets angegeben.

13.1 Heckenschere aufbewahren

STIHL empfiehlt, die Heckenschere in einem Ladezustand zwischen 40% und 60% (2 grün leuchtende LEDs) aufzubewahren. ► Heckenschere ausschalten und Aktivierungsschlüssel abziehen. ► Messerschutz so über die Schneidmesser schieben, dass er die Schneidmesser vollständig abdeckt. ► Heckenschere so aufbewahren, dass folgende Bedingungen erfüllt sind: – Die Heckenschere ist außerhalb der Reichweite von Kindern. – Die Heckenschere ist sauber und trocken. – Die Heckenschere ist in einem geschlossenen Raum. – Die Heckenschere ist getrennt vom Ladekabel. – Die Heckenschere ist im Temperaturbereich zwischen 0°C und +50°C.

13.2 Ladekabel aufbewahren

► Netzstecker aus der Steckdose ziehen. ► Ladekabel so aufbewahren, dass folgende Bedingungen erfüllt sind: – Das Ladekabel ist außerhalb der Reichweite von Kindern. – Das Ladekabel ist sauber und trocken. – Das Ladekabel ist in einem geschlossenen Raum. – Das Ladekabel ist getrennt von der Heckenschere. – Das Ladekabel ist im Temperaturbereich zwischen 0°C und +40°C.

14.1 Heckenschere reinigen

► Heckenschere ausschalten und Aktivierungsschlüssel abziehen. ► Heckenschere mit einem feuchten Tuch oder STIHL Harzlöser reinigen. 12 Transportieren 13 Aufbewahren 14 Reinigen0458-717-9621-A

► Heckenschere ausschalten und Aktivierungsschlüssel abziehen. ► Schneidmesser beidseitig mit STIHL Harzlöser einsprühen. ► Aktivierungsschlüssel einstecken. ► Heckenschere für 5Sekunden einschalten. Die Schneidmesser bewegen sich. Der STIHL Harzlöser verteilt sich gleichmäßig.

14.3 Ladekabel reinigen

► Netzstecker aus der Steckdose ziehen. ► Ladestecker aus der Ladebuchse ziehen. ► Ladekabel mit einem feuchten Tuch reinigen.

15.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedingungen. STIHL empfiehlt folgende Wartungsintervalle: Alle 25Betriebsstunden ► Schneidmesser reinigen. ► Schneidmesser schärfen. Jährlich ► Heckenschere von einem STIHL Fachhändler prüfen lassen.

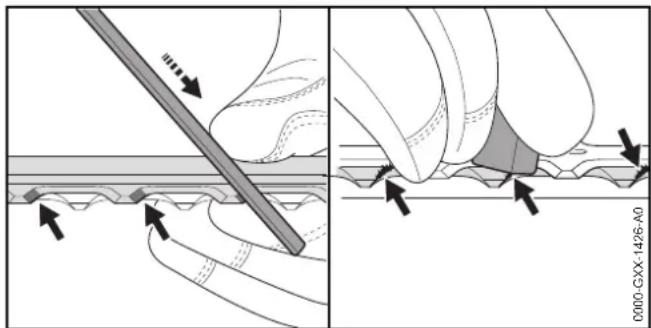

15.2 Schneidmesser schärfen

STIHL empfiehlt, die Schneidmesser von einem STIHL Fachhändler schärfen zu lassen. WARNUNG Die Schneidezähne der Schneidmesser sind scharf. Der Benutzer kann sich schneiden. ► Arbeitshandschuhe aus widerstandsfähigem Material tragen. ► Jede Schneide des oberen Schneidmessers mit einer STIHL Flachfeile mit einer Vorwärtsbewegung schärfen. Dabei den Schärfwinkel einhalten, @ 18.2. ► Heckenschere umdrehen. ► Restliche Schneiden schärfen. ► Jede Schneide von unten entgraten. ► Heckenschere umdrehen. ► Restliche Schneiden entgraten. ► Während des Feilens entstandenen Staub mit einem feuchten Tuch entfernen. ► Schneidmesser beidseitig mit STIHL Harzlöser einsprühen. ► Heckenschere 5Sekunden einschalten. Die Schneidmesser bewegen sich. Der STIHL Harzlöser verteilt sich gleichmäßig. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen. 15 Warten

0000-GXX-1426-A00458-717-9621-A

deutsch 16 Reparieren

16.1 Heckenschere und Ladekabel reparieren

Der Benutzer kann die Heckenschere, Schneidmesser und das Ladekabel nicht selbst reparieren. ► Falls die Heckenschere oder die Schneidmesser beschädigt sind: Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen. ► Falls das Ladekabel defekt oder beschädigt ist: Ladekabel ersetzen. 16 Reparieren0458-717-9621-A

deutsch 17 Störungen beheben

17.1 Störungen der Heckenschere oder des Ladekabels beheben

17 Störungen beheben Störung LEDs an der Heckenschere Ursache Abhilfe Die Heckenschere läuft beim Einschalten nicht an. 1 LED blinkt grün. Der Ladezustand der Heckenschere ist zu gering. ► Heckenschere laden. 3 LEDs leuchten rot. Die Heckenschere ist zu warm. ► Aktivierungsschlüssel abziehen. ► Heckenschere abkühlen lassen. 3 LEDs blinken rot. Es besteht eine elektrische Störung. ► Aktivierungsschlüssel abziehen. ► Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Schneidmesser sind schwergängig. ► Schneidmesser beidseitig mit STIHL Harzlöser einsprühen. ► Falls weiterhin 3 LEDs rot blinken: Heckenschere nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Heckenschere ist feucht. ► Heckenschere trocknen lassen. Die Heckenschere schaltet im Betrieb ab. 3 LEDs leuchten rot. Die Heckenschere ist zu warm. ► Aktivierungsschlüssel abziehen. ► Heckenschere abkühlen lassen. Es besteht eine elektrische Störung. ► Heckenschere ausschalten und nach 5Sekunden erneut einschalten. Die Schneidmesser sind schwergängig. ► Schneidmesser beidseitig mit STIHL Harzlöser einsprühen. Die Betriebszeit der Heckenschere ist zu kurz. Die Heckenschere ist nicht vollständig geladen. ► Heckenschere vollständig laden. Die Lebensdauer der Heckenschere ist überschritten. ► Heckenschere ersetzen. Die Heckenschere wird nicht geladen. 3 LEDs leuchten rot. Die Heckenschere ist zu warm. ► Aktivierungsschlüssel abziehen. ► Heckenschere abkühlen lassen. In der Heckenschere oder im Ladekabel besteht eine Störung. ► Aktivierungsschlüssel abziehen. ► Einen STIHL Fachhändler aufsuchen.0458-717-9621-A

deutsch 18 Technische Daten

18.1 Heckenschere STIHLHSA45

– Gewicht mit Schneidmessern: 2,4kg – Akku-Technologie: Lithium-Ionen – Spannung: 18V – Kapazität in Ah: siehe Leistungsschild – Energieinhalt in Wh: siehe Leistungsschild – Zulässiger Temperaturbereich für Verwendung und Aufbewahrung: 0°C bis +50°C Falls bei einer höheren Temperatur als +30°C mit der Heckenschere gearbeitet wird, kann sich die Akku-Laufzeit verkürzen und die Leistung der Heckenschere verringern. Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

– Zahnabstand: 24,1mm – Schnittlänge: 500mm – Schärfwinkel: 32°

18.3 Ladekabel STIHLLK45

– Nennspannung: 100-240V, 50-60Hz – Nennleistung: 14,6W – Ladestrom: 0,65A – Zulässiger Temperaturbereich für Verwendung und Aufbewahrung: 0°C bis +40°C Die Ladezeiten sind unter www.stihl.com/charging-times angegeben.

18.4 Schallwerte und Vibrationswerte

Der K-Wertfür die Schalldruckpegel beträgt 2dB(A). Der K- Wertfür die Schallleistungspegel beträgt 2dB(A). Der K- Wert für die Vibrationswerte beträgt 2m/s². STIHL empfiehlt, einen Gehörschutz zu tragen. – Schalldruckpegel L

gemessen nach EN60745-2-15: 54dB(A). – Schallleistungspegel L

gemessen nach EN60745-2-15: 77dB(A). – Vibrationswert a

gemessen nach EN60745-2-15 – Bedienungsgriff:1,5m/s². Der K-Wertfür den Vibrationswert beträgt 1,5m/s². – Bügelgriff:1,4m/s². Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten herangezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrationsbelastung verwendet werden. Die tatsächliche Vibrationsbelastung muss eingeschätzt werden. Dabei können auch die Zeiten berücksichtigt werden, in denen das Elektrogerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft. Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien. Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben. 18 Technische Daten0458-717-9621-A

deutsch 19 Ersatzteile und Zubehör

19.1 Ersatzteile und Zubehör

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden. Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

20.1 Heckenschere und Ladekabel entsorgen

Die Heckenschere enthält einen eingebauten Akku, der getrennt entsorgt werden muss. ► Heckenschere von einem STIHL Fachhändler entsorgen lassen. Der STIHL Fachhändler entsorgt den eingebauten Akku getrennt von der Heckenschere. ► Ladekabel, Zubehör und Verpackung vorschriftsmäßig und umweltfreundlich entsorgen.

21.1 Heckenschere STIHLHSA45

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Deutschland erklärt in alleiniger Verantwortung, dass – Bauart: Akku-Heckenschere – Fabrikmarke: STIHL – Typ: STIHLHSA45 – Serienidentifizierung: 4511 den einschlägigen Bestimmungen der Richtlinien 2011/65/ EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014-1, EN 55014-2, EN60745-1 und EN60745-2-15. Angewandtes Konformitätsbewertungsverfahren gemäß Richtlinie 2000/14/EG Anhang V. Benannte Stelle: Intertek House, Cleeve Road, Leatherhead, SurreyKT227SB, Großbritannien – Gemessener Schallleistungspegel: 78 dB(A) – Garantierter Schallleistungspegel: 81 dB(A) Die Technischen Unterlagen sind bei der Produktzulassung der ANDREASSTIHLAG&Co.KG aufbewahrt. Das Baujahr, das Herstellungsland und die Maschinennummer sind auf der Heckenschere angegeben. Waiblingen, 01.03.2017 ANDREAS STIHL AG & Co. KG

Thomas Elsner, Leiter Produktmanagement und Services

21.2 Ladekabel STIHLLK45

Dieses Ladekabel ist in Übereinstimmung mit folgenden Richtlinien gefertigt und in Verkehr gebracht worden: 2014/ 35/EU, 2014/30/EU und 2011/65/EU. Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Ladekabel angegeben. 19 Ersatzteile und Zubehör Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör. 20 Entsorgen 21 EU-Konformitätserklärung0458-717-9621-A

deutsch 22 Anschriften Die vollständige EG-Konformitätserklärung ist bei der Firma ANDREAS STIHL AG & Co. KG, Badstraße 115, 71336Waiblingen, Deutschland erhältlich.

22.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

22.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: +4960713055358 ÖSTERREICH STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: +43186596370 SCHWEIZ STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: +41449493030 TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice

Dieses Kapitel gibt die in der Norm EN/IEC60745 für handgeführte motorbetriebene Elektrowerkzeuge vorformulierten, allgemeinen Sicherheitshinweise wieder. STIHL muss diese Texte abdrucken. Die unter "Elektrische Sicherheit" angegebenen Sicherheitshinweise zur Vermeidung eines elektrischen Schlags sind für STIHL Akku-Produkte nicht anwendbar. 22 Anschriften 23 Allgemeine Sicherheitshinweise für Elektrowerkzeuge0458-717-9621-A

deutsch 23 Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

23.2 Arbeitsplatzsicherheit

a)Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b)Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

23.3 Elektrische Sicherheit

a)Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b)Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d)Zweckentfremden Sie die Leitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Leitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Leitungen erhöhen das Risiko eines elektrischen Schlages. e)Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

23.4 Sicherheit von Personen

a)Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen. b)Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den0458-717-9621-A

deutsch 23 Allgemeine Sicherheitshinweise für Elektrowerkzeuge Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d)Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e)Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g)Wenn Einrichtungen für die Staubabsaugung und das Auffangen von Staub montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h)Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

23.5 Verwendung und Behandlung des

Elektrowerkzeugs a)Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b)Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d)Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e)Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g)Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h)Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.0458-717-9621-A

deutsch 23 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

23.6 Verwendung und Behandlung des

Akkuwerkzeugs a)Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b)Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d)Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e)Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C(265°F) können eine Explosion hervorrufen. g)Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

a)Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b)Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

23.8 Sicherheitshinweise für Heckenscheren

– Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen. – Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verhindert die Verletzungsgefahr durch das Messer. – Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da das Schneidmesser in Berührung mit versteckten Leitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.Translation of Original Instruction ManualPrinted on chlorine-free paperPrinting inks contain vegetable oils, paper can be recycled.© ANDREAS STIHL AG & Co. KG 20180458-717-9621-A. VA7.D18. 0000007360_011_GB 0458-717-9621-A English
