IAN 89267 - Fahrradzubehör CRIVIT - Kostenlose Bedienungsanleitung

Produkttyp	Fahrrad-Luftkissensattel
Marke	Crivit
Modell	IAN 89267
Abmessungen (L × B × H)	Ca. 27 × 20 × 10 cm
Gewicht	Ca. 600 g
Material	Kunstleder, Kunststoff
Luftkissen	Ja, durch Pumpen einstellbar (Taste 1)
Ablassventil	Ja, Taste (2) zum Ablassen der Luft
Befestigung	Klemmbefestigung an Sattelstütze
Empfohlenes Anzugsmoment	24 Nm auf jeder Seite
Verwendung	Fahrradsitz, nur für den privaten Gebrauch
Einstellbarer Härtegrad	Weich (3 Pumpstöße), Mittel (5 Pumpstöße), Hart (10 Pumpstöße)
Pflege	Mit feuchtem Tuch reinigen, trocknen
Lagerung	Trockener, sauberer Ort, gemäßigte Temperatur
Garantie	3 Jahre ab Kaufdatum
Kundendienst Frankreich	Tel. [phone], E-Mail [e-mail]
Ersatzteile	Erhältlich auf www.delta-sport.com

Häufig gestellte Fragen - IAN 89267 CRIVIT

Wie montiere ich den Crivit Luftkissensattel IAN 89267?

Befestigen Sie den Sattel mit der mitgelieferten Klemmbefestigung an der Sattelstütze. Ziehen Sie die Befestigungsschrauben auf beiden Seiten mit einem Drehmoment von 24 Nm an (Maulschlüssel 13). Beachten Sie die Mindesteintauchtiefenmarkierung an der Stütze.

Wie pumpe ich den Sattel auf?

Drücken Sie die Pumptaste (1), bis die gewünschte Härte erreicht ist: 3 Pumpstöße für weich, 5 für mittel, 10 für hart.

Wie lasse ich die Luft aus dem Sattel?

Drücken Sie das Ablassventil (2), um die Luft entweichen zu lassen.

Was sind die wichtigen Sicherheitshinweise?

Montieren Sie den Sattel fachgerecht. Verstellen Sie den Sattel nicht während der Fahrt. Überprüfen Sie vor jeder Nutzung auf Beschädigungen und stellen Sie sicher, dass alle Schrauben festgezogen sind. Der Schnellspanner muss in geschlossener Position sein.

Wie pflege ich den Sattel?

Reinigen Sie ihn mit einem feuchten Tuch und trocknen Sie ihn anschließend. Lagern Sie ihn an einem trockenen, sauberen Ort, geschützt vor extremen Temperaturen.

Was ist das empfohlene Anzugsmoment für die Befestigung?

Ziehen Sie die Befestigungsschrauben auf beiden Seiten mit einem Drehmoment von 24 Nm an, um einen sicheren Halt zu gewährleisten.

Ist dieser Sattel mit allen Fahrrädern kompatibel?

Der Sattel passt auf Standard-Sattelstützen. Überprüfen Sie, ob das Klemmbefestigungssystem mit Ihrer Stütze kompatibel ist. Für spezielle Stützen wenden Sie sich an einen Fachhändler.

Was tun bei sichtbaren Schäden (Riss, Kratzer)?

Jeder Riss oder Kratzer in den Befestigungsbereichen zeigt an, dass die Lebensdauer erreicht ist. Ersetzen Sie den Sattel sofort.

Was ist die Garantie für diesen Crivit Sattel?

Die Garantie beträgt 3 Jahre ab Kaufdatum und deckt Material- und Verarbeitungsfehler ab. Bewahren Sie den Kassenbon auf. Bei Reklamationen wenden Sie sich an den Kundendienst unter 0800 919270.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Website www.delta-sport.com erhältlich (Bereich Service - Lidl Ersatzteilservice).

BEDIENUNGSANLEITUNG IAN 89267 CRIVIT

LuftpoLstersatteL Montageanleitung

NL BE

fietszadel

Montage-instructies

GB

air cushioned Bike saddLe

Tel.: [phone] (0,15 EUR/Min.)

E-Mail : [e-mail]

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Bestimmungsgemäß Verwendung 23
Sicherheitshinweise 24-25
Verletzungsgefahr. 24 - 25
Vermeidung von Sachschäden 25
Montage 26-27
Aufpumpen 28
Luft ablassen 28
Pflege, Lagerung 29
Entsorgung 29
3 Jahre Garantie. 29 - 31

Herzlichen Glückwunsch!

Mit ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäß

Verwendung

Der Antikel dient als Sitzgelegenheit für Fahrräder für die private Nutzung und ist nicht für den gewerblichen Gebrauch bestimmt.

Sicherheitshinweise Verletzungsgefahr!

• Montieren Sie den Antikel fachgerecht und achten Sie darauf, dass er während der Fahrt nicht verrutschen kann. Nehmen Sie während der Fahrt keine Einstellungen am Antikel vor.
• Schnellspanner mussen an den Ausfallenden in geschlossen Zustand anliegen. Stellen Sie den Schnellspanner so ein, dass Sie bei einer 90^ -Stellung etwas Widerstand versprüren, undziehen Sieihn fest. Fragen Sie gegebenenfalls ihren Fachhändler.

• Prüfen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Schraubverbindungen undziehen Sie lockere Schraubverbindungen gegebenenfalls nach. Der Antikelarf nur in einwandfreiem Zustand verwendet werden!

• Achten Sie bei der Verwendung eines Kindersitzes auf das Umhüllen aller unter dem Sattel befindlichen Federringe, um ein Einklemmen von Fingern zu vermeiden.

• Jede Art von Rissen und/oder Kratzern in hoch-beanspruchten Bereichen des Sattels (Schraubverbindungen) sind ein Hinweis darauf, dass die Lebensdauer des Bestandteils erreicht wurde und das Teil ersetzt werden solte.

Vermeidung von Sachschäden

Achten Sie daraufuf, dass der Antikel nicht mit spitzen Gegenständen in Berührung gebracht wird. Schützen Sie den Antikel vor extremen Witterungseinflüssen wie Kälte, Nasse und direkter Sonneneinstrahlung.

Montage

Stellen Sie den Sattel stets auf die für Sie passende Höhe ein. Beachten Sie die Markierung an der Sattelstütze, welche die Mindesteinstecktiefe kennzeichnet. Die Befestigungsschrauben des Artikels müssen beidseitig mit 24 Nm (Newtonmeter) angezogen werden, um sicher an der Kerzen-Sattelstütze befestigt zu sein.

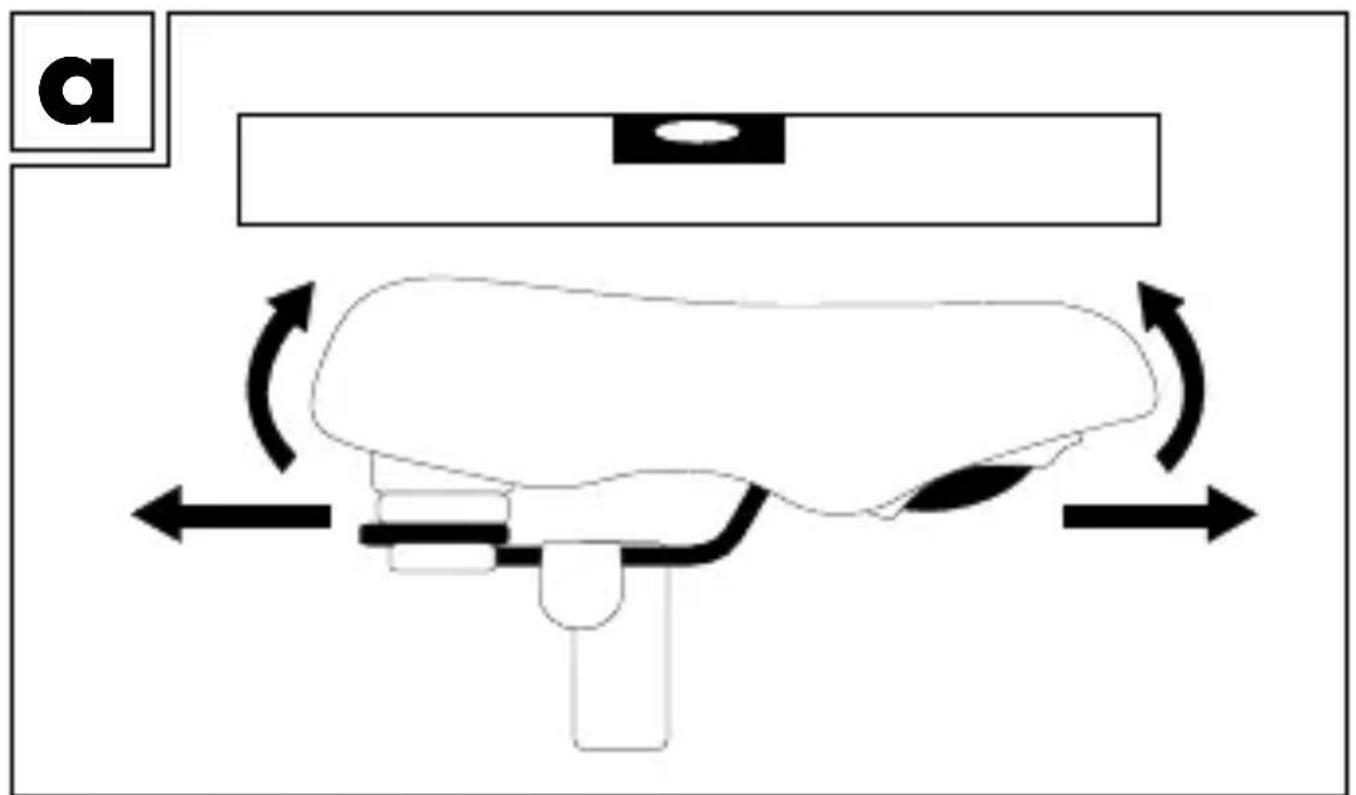

(Abb. A) Richten Sie den Artikel horizontal aus.

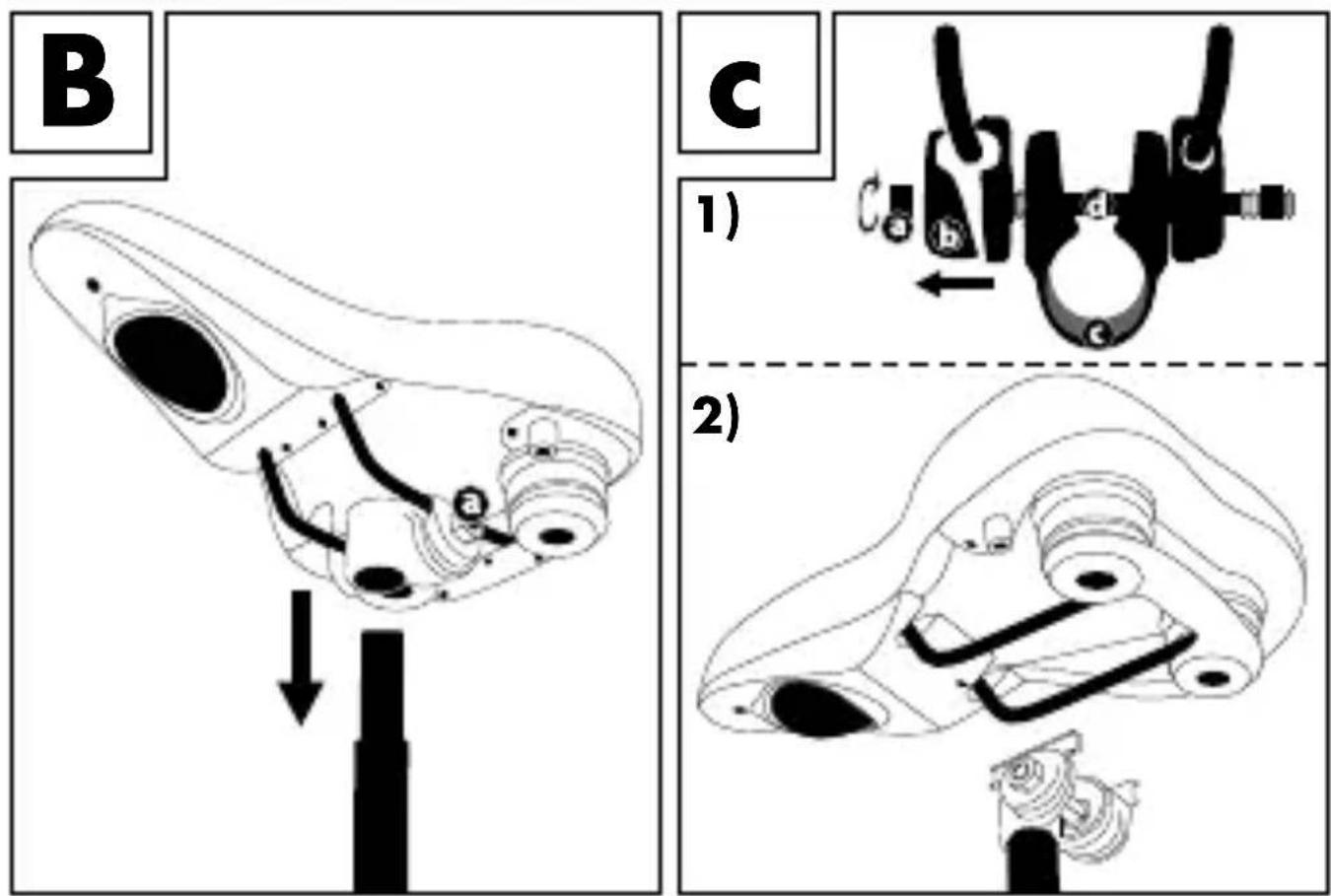

(Abb. B) Für Kerzen-Sattelstützen: Befestigen Sieden Sattel mittels des vormontierten Klobens an der Kerzen-Sattelstütze.

(Abb. C)

1. Entfernen Sie beidseitig mit einem 13er Maulschlüssel die Befestigungsschrauben (a). Entfernen Sie die Abstandshalter (b), die Schraube (d) sowie den Kloben (c).
2. Montieren Sie den Sattel anschließend direkt an der Patent-Sattelstütze.

a - Befestigungsschraube

b - Abstandshalter

c - Kloben

d - Schraube

Aufpumpen

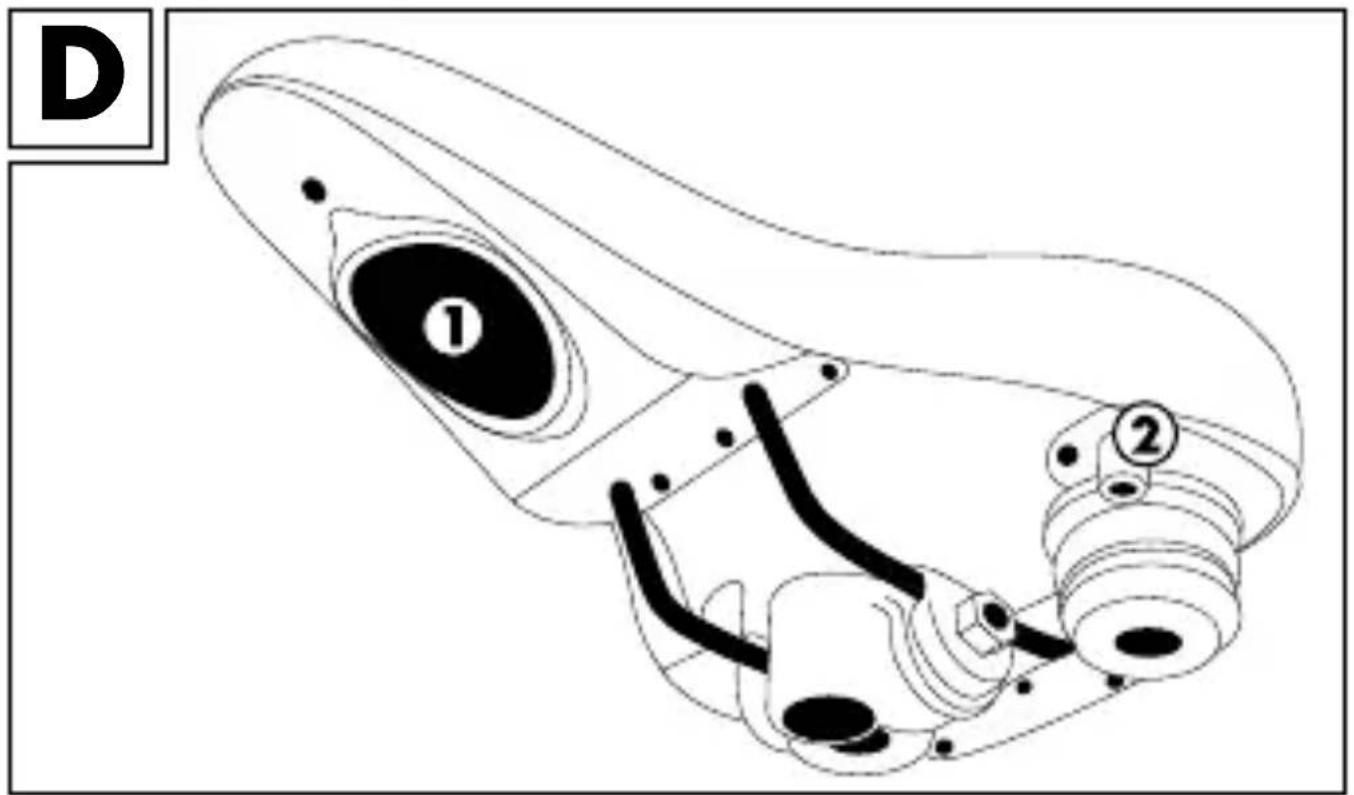

Drücken Sie den Aufpumpknopf (1) so lange, bis Sie den gewünschten Härtegrad erreicht haben (Abb. D).

Richtwerte:

• weich - 3 x pumpen
• mittel - 5 x pumpen
• hart - 10 x pumpen

Luft ablassen

Drücken Sie das Ablassventil (2).

Pflege, Lagerung

Den Artikel immer trocken und sauber in einem temperierten Raum lagern.

Wichtig! Nur mit einem feuchten Reinigungstuch reinigen und anschließend trocken wischen.

Entsorgung

Verpackung und Antikelitte umweltgerecht und sortenrein entsorgen! Entsorgen Sie den Antikel über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Gemeindeverwaltung. Beachten Sie die aktuell geltenden Vorschriften.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unterständiger Kontrolleprodukiert. Sie erhalten auf diesen Produkt drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbrächlicher oder unsachgemäßer Behandlung.

Ohre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschrankt.

Bei etwaigen Beanstandungen wenden Sie sichitte an die unter stehende Service-Hotline odersetzen Sie sich per E-Mail mit uns in Verbindung.Unsere Servicemitarbeiter werden das weitereVorgehen Schnellstmöglich mit Ihnen abstammen.Wir werden Sie in jedem Fall personlichberaten. Die Garantiezeit wird durch etwaigeReparaturen aufgrund der Garantie, gesetzlicherGewährleistung oder Kulanz nicht verlangert.Dies gilt auch für ersetzte und reparierte Teile.Nach Ablauf der Garantie anfallende Reparatu-ren sind kostenpflichtig.

IAN: 89267

Service Deutschland

Tel.: [phone] (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu ihrem Produktfinden Sie auch unter: www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
