BEDIENUNGSANLEITUNG VEH14016 VESTEL
BEDIENUNGSANLEITUNG EINBAU ELEKTROHERD
Sehr geehrter Kunde,
Unser Ziel ist es, Ihnen hochqualitative Produkte bieten zu küssen, die mehr leisten, als Sie erwarten. Dazu werden unsere Produkte in modernen Fertigungsstätten produziert und ganz besonders auf ihre Qualität getestet
These Anleitungs wurden erstellt, um Sie bei der sicheren und effektiven Bedienung Ihres Gerätes zu untersuten, das unter Einsatz aktuellster Technologien für Sie hergestellt wurde.
Bevor Sie Ihr Gerät benutzen,lesen Sie diese Anleitung aufmerksam durch: Sie enthalt grundlegende Informationen zur richtigen und sicheren Installation, zur Wartung und tatsächlich auch zum Gebrauch. Zum Anschluss Ihrches Produktes wenden Sie sich an den autorisierten Kundendienst in ihrer Höhe.
Inhalt
1-Erscheinungsbild und Großdes Produkts
2- Warnhinweise
3-Vorbereitungen fur Installation und Gebrauch
4-Bedienung
5- Reinigung und Wartung Ihres Produktes Service und Transport

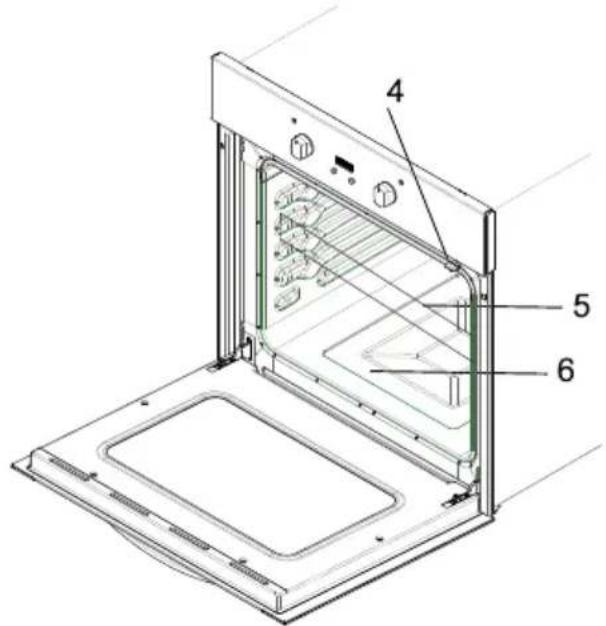

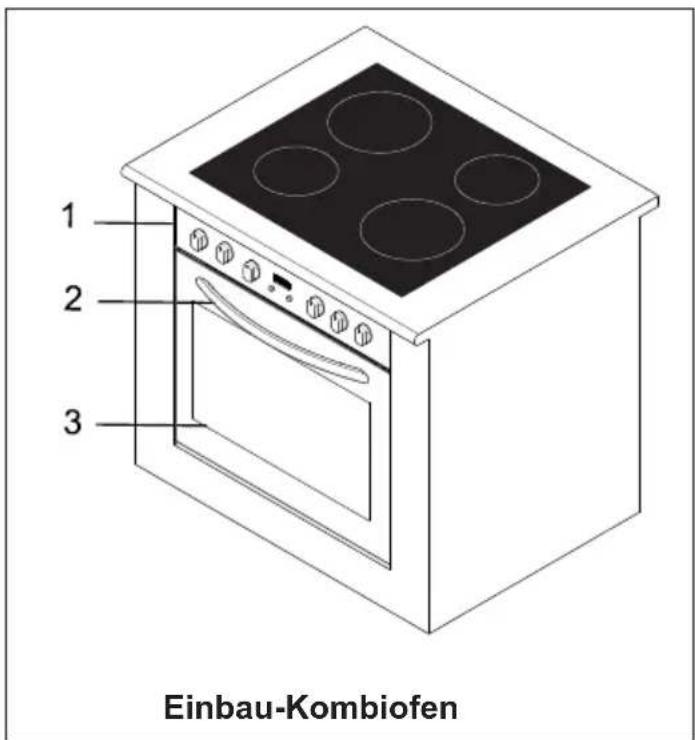

TEIL 1: ERSCHEINUNGSBILD UND GROSSE DES PRODUKTS

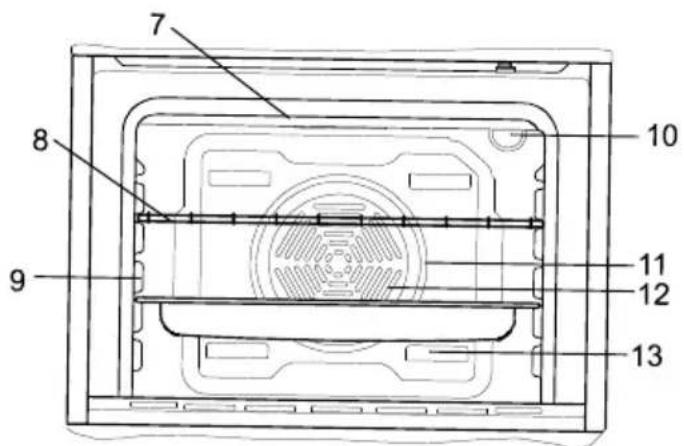

Koponenten:
1-Bedienfeld
2-Griff
3- Ofentür
4- Kindersicherung
5-Blech
6- Unteres Heizelement (hinter der Platte)
7- Oberes Heizelement (hinter der Platte)
8- Grillrost
9-Einschübe
10- Ofenbeleuchtung
11-Turboheizelement (hinter der Platte)
12-Lufter (hinterderPlatte)
13-Luftauslasse

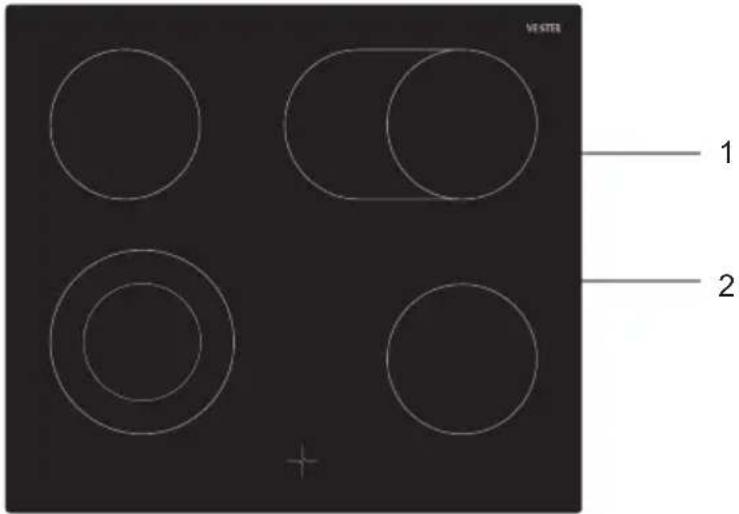

Glaskeramik-Einbauherd
VEK24036
1 Einzelkochzone
2 Glaskeramikfläche
LESEN SIE DIESE ANWEISUNGEN AUFMERKSAM UND VOLLSTÄNDIG, BEVOR SIE
IHR GERÄT VERWENDEN; BEWAHREN SIE SIE ZUM KUNFTIGEN
NACHSCHLAGEN AN EINEM SICHEREN ORT AUF.
DIESE ANLEITUNG WURDE FÜR MEHRERE MODELLE GESCHRIEBEN.
DAHER KANN ES VORKOMMEN, DASS EINIGE IN DIESER ANLEITUNG
BESCHRIEBENE FUNKTIONEN NICTAUF IHR MODELL ZUTREFFEN.
ACHTEN SIE BEIM LESEN DER BEDIENUNGSANLEITUNG AUF AUSDRUCKE
MIT ABBILDUNGEN.
Allgemeine Sicherheitswarnings:
Dieses Gerät kann von Kindern ab 8 Jahren und Personen bedient werden, deren körperliche oder geistige
Fähigkeiten eingeschränkt sind bzw. die einen Mangel an
Erfahrung und Wissen aufweisen, sofern sie überwacht werden oder in der sicheren Benutzung des Gerätes
unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speiten.
Reinigung und Nutzerwartung)durfen nicht von Kindern durchgefuhrt werden, sofern diese nicht beaufsichtigt werden.
WARNING: Das Gerät und seine erreichbaren Teile werden während der Benutzung besteht. Achten Sie darauf, keine Heizelemente zu berühren. Kinder unter 8 Jahren müssen fernen gehalten werden, sofern sie nicht unter kontinuierlicher Beaufsichtigung stehen.
WARNING: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und ein Feuer verursachen. Versuchen Sie NIEMALS, ein solches Feuer mit Wasser zulöschen; schalten Sie stattdessen das Gerät ab und ersticken die Flamme bspw. mit einem Deckel oder einer Löschdecke.
WARNING: Brandgefahr: Lagern Sie nichts auf den Kochflächen.
WARNING: Falls die Oberfläche gesprungen ist, schalten Sie das Gerät zur Vermeidung potentieller
Stromschlaggefahr ab.
Bei Herden mit einer Abdeckung sollenn vor dem Öffnen jegliche verschütteten Lebensmittel von der Abdeckung beseitigt werden. Lassen Sie außerdem die Kochfeldoberfläche abkühlen, bevor Sie die Abdeckung schreiben.
Das Gerät ist nicht darauf ausgelegt, über externe Timer oder separate Fernsteuerungssysteme betrieben zu werden.
Während der Benutzung wird das Gerät heißt. Achten Sie darauf, keine Heizeelemente im Ofen zu berühren.
Während der Benutzung konnen kurzzeitig festgehaltene Griffe heißt werden.
Reinigen Sie das Glas der Ofentür sowie andere Oberflächen nicht mit aggressiven Scheuermitteln oder scharfkantigen Metalschabern, da diese die Oberfläche verkratzen und so zu Sprüngen und anderen Oberflächenschäden führen können.
Benutzen Sie keinerlei Dampfreiniger zum Reinigen des Gerätes.
WARNING: Stellen Sie vor Auswechselung der Lampe zur Vermeidung potentieller Stromschlaggefahr sicher, dass das Gerät ausgeschaltet ist.
VORSICHT: Erreichbare Teile konnen beim Kochen oder Grillen heißt werden. Halten Sie keine Kinder fern. Bei Induktionsherden dürfen keine metallischen Gegenstände, wie Messer, Gabeln, Löffel und Deckel, auf der Kochfeldoberfläche abgelegt werden, da diese Höhe werden können.
Schalten Sie das Kochfeld bei Induktionsherden nach der Benutzung über das Bedienelement ab; vertrauen Sie nicht allein auf die Kochgeschirrerkennung.
Ihr Gerät wurde in Übereinstimmung mit allen lokalen und internationalen Standards und Richtlinien hergestellt.
Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Kundendiensttechnikern ausgeführten werden. Installations- und Reparaturarbeiten, die von nicht autorisierten Technikern durchgeführt werden, setzen Sie möglicherweise Gefahren aus. Es ist gefährlich, die Spezifikationen des Gerätes auf irgendeine Weise zu ändern oder zu modifizieren.
Überzeugen Sie sich vor der Installation davon, dass örtliche Versorgung (Gasart und Gasdruck oder elektrische Spannung und Frequenz) und Einstellungen des Gerätes aufeinander abgestimmmt sind. Die technischen Betriebsvoraussetzungen these Gerätes sind auf dem Typenschild angegeben.
VORSICHT: Dieses Gerät ist ausschließlich darauf ausgelegt, Lebensmittel zu garen; es ist nur für den Indoor-Betrieb in Privathaushalten vorgesehen und darf nicht für andere Zwecke oder in anderen Applikationen eingesetzt werden, wie z. B. für die nicht-private Nutzung oder in einer kommerziellen Umgebung bzw. zum Beheizen von Räumen.
Versuchen Sie nicht, das Gerät durch Ziehen am Tügriff anzuheiten.
Es wurden alle möglichen Sicherheitsmaßnahmen zur Gewährleistung ihrer Sicherheit vorgenommen. Da das Glas springen kann, reinigen Sie es zur Vermeidung von Kratzern entsprechend vorsichtig. Achten Sie daraufuf, nicht mit Zubehör gegen das Glas zu schlagen.
Achten Sie darauf, dass das Netzkabel bei der Installation nicht eingeklemmt wird. Falls das Netzkabel beschadigt sein sollte, muss es vom Hersteller, einer seiner Kundendienstniederlassungen oder einer ähnlich qualifizierten Fachkraft instandgesetzt werden, damit es nicht zu Gefährdungen kommt kann.
Lassen Sie Kinder nicht auf die Ofentür klettern oder darauf sitzen.
Warnhinweise zur Installation:
Schalten Sie das Gerät nicht ein, bevor es komplett installiert wurde.
Das Gerät muss von einem autorisierten Techniker installiert und in Betrieb genommen werden. Der Hersteller haftet nicht für jegliche Schäden, die durch falsche Aufstellung/Installation durch nicht autorisierte Personen entstehen.
Vergewissern Sie sich beim Auspacken, dass nichts während des Transports beschädigt wurde. Bei Schäden wenden Sie sichitte umgehend an den autorisierten Reparaturdienst. Da die Verpackungsmaterialien fur Kinder gefährliche Teile enthalten konnen (Kunststoffe, Heftklammern, Hartschaum usw.), sollen sie umgehend gesammelt und aus der Reichweite von Kindern halten.
Schützen Sie Ihr Gerät vor Umwelteinflüssen. Setzen Sie das Gerät keiner Sonneneinstrahlung, Regen, Schnee etc. aus.
Die umgebenden Materialien des Gerätes (Schrank) müssen Temperaturen von mindestens 100^ standhalten können.
Während der Verwendung:
Wenn Sie ihren Ofen zum ersten Mal benutzen, tritt ein ungewöhnlicher Geruch durch die Erwärung von isolierenden Materialien und Heizelementen auf isolierenden Materialien und Heizelementen auf. Aus thisem Grund给你们 sie ihren Ofen zunachst 45 Minuten lang bei maximaler Temperatureinstellung arbeiten, bevor Sie Lebensmittel damit Zubereiten. Dabei achten Sie besonders auf eine gute Belüfung des Raumes, in dem Sie Ihr Produkt installiert haben. Wahrend der Benutzung werden außen- und innenliegende Ofenflächen geß. Treten Sie beim
Öffnen der Ofentür aufgrund des aus dem Ofen strömenden bereits Dampfs einen Schritt zurück. Es besteht Verbrennungsgefahr.
Geben Sie im Betrieb keine entflammbaren oder brennbaren Materialien in das bzw. in die Nähe des Gerätes.
Tragen Sie beim Herausnahmen und Hineingeben von Lebensmitteln immer Ofenhandschuhe.
Lassen Sie das Kochgerät nicht unbeaufsichtigt, wenn Sie mit Ölen und Fetten (fest oder flüssig) arbeiten. Bei starker Hitze konnen sich diese Substanzen spontan entzünden. Geben Sie niemals Wasser auf durch Öl verursachtes Feuer. Erstickten Sie derart entwickelte Flammen mit dem Deckel des jeweiligen Kochgeschirrs und schalten das Kochgerät ab.
Platzieren Sie Kochgeschirr immer in der Mitte der Kochzone und drehen die Griffe in eine sichere Position, sodassie nicht versehentlich angestoßen oder heruntergezogen werden konnen.
Trennen Sie die Stromversorgung, falls Sie das Gerät voraussichtlich lange Zeit nicht benutzen. Lassen Sie den Hauptschalter abgeschaltet. Halten Sie bei Nichtbenutzung außerdem das Gasventil geschlossen.
Stellen Sie safer, dass die Knöpfe bei Nichtbenutzung immer auf die Position 0 (Stopp) eingestellt sind.
Die Einschübe neigen sich beim Herausziehen leicht. Achten Sie darauf, keine halten Flüssigkeiten zu verschüssen.
Stellen Sie nichts auf der geöffneten Ofentür oder Schublade ab. Das Gerät kann kippen, die Abdeckung schwer beschädigt werden.
Geben Sie keine schweren oder entflammbaren bzw. entzündlichen Gegenstände (Nylon, Plastiktuten, Papier, Stoff etc.) in die Schublade. Dazu zahlt auch Kochgeschirr mit Kunststoffzubehor (z. B. Griffen).
Hängen Sie keine Handtücher, Spültücher oder dergleichen am Gerät oder seinen Griffen auf.
Während der Reinigung und Wartung:
Schalten Sie das Gerät vor Aktionen wie Reinigungs- oder Wartungsarbeiten immer ab. Sie können diese Arbeiten nach Abschalten oder Trennen der Stromversorgung ausführten. Entfern den Sie zur Reinigung des Bedienfeldes nicht die Bedienknöppe.
ZUR WAHRUNG DER SICHERHEIT UND EFFIZIENZ IHRES GERÄTES EMPFEHLEN WIR, GRUNDSÄTZLICH ORIGINAL-ERSATZTEILE EINZUSETZEN UND SICH BEI PROBLEMEN AN UNSEREN AUTORISIEREN KUNDENDIENST ZU WENDEN.
TEIL 3: VORBEREITUNGEN FÜR INSTALLATION UND GEBRAUCH
Dieser moderne, funktionale und praktische Ofen wurde mit Teilen und Materialien hochster Güte hergestellt und wird ihre Ansprüche in jeder Hinsicht erfüllen. Vergessen Sie nicht, die Anleitung aufmerksam durchzulesen, damit Sie gleich zu Anfang richtig und sicher mit dem Gerät arbeiten konnen und es auch in Zukunft nicht zu Problemen kommt. In den nachstehenden Informationen finden Sie bestimmte Regeln, die wichtig für richtige Aufstellung und Wartungsarbeiten sind. Diese Informationen sollen (insbesondere vom Installateur) mit besonderer Aufmerksamkeit gelesen werden.
WENDEN SIE SICH ZUR INSTALLATION IHRES OFENS AN DEN AUTORISIERENTEN KUNDENDIENST!

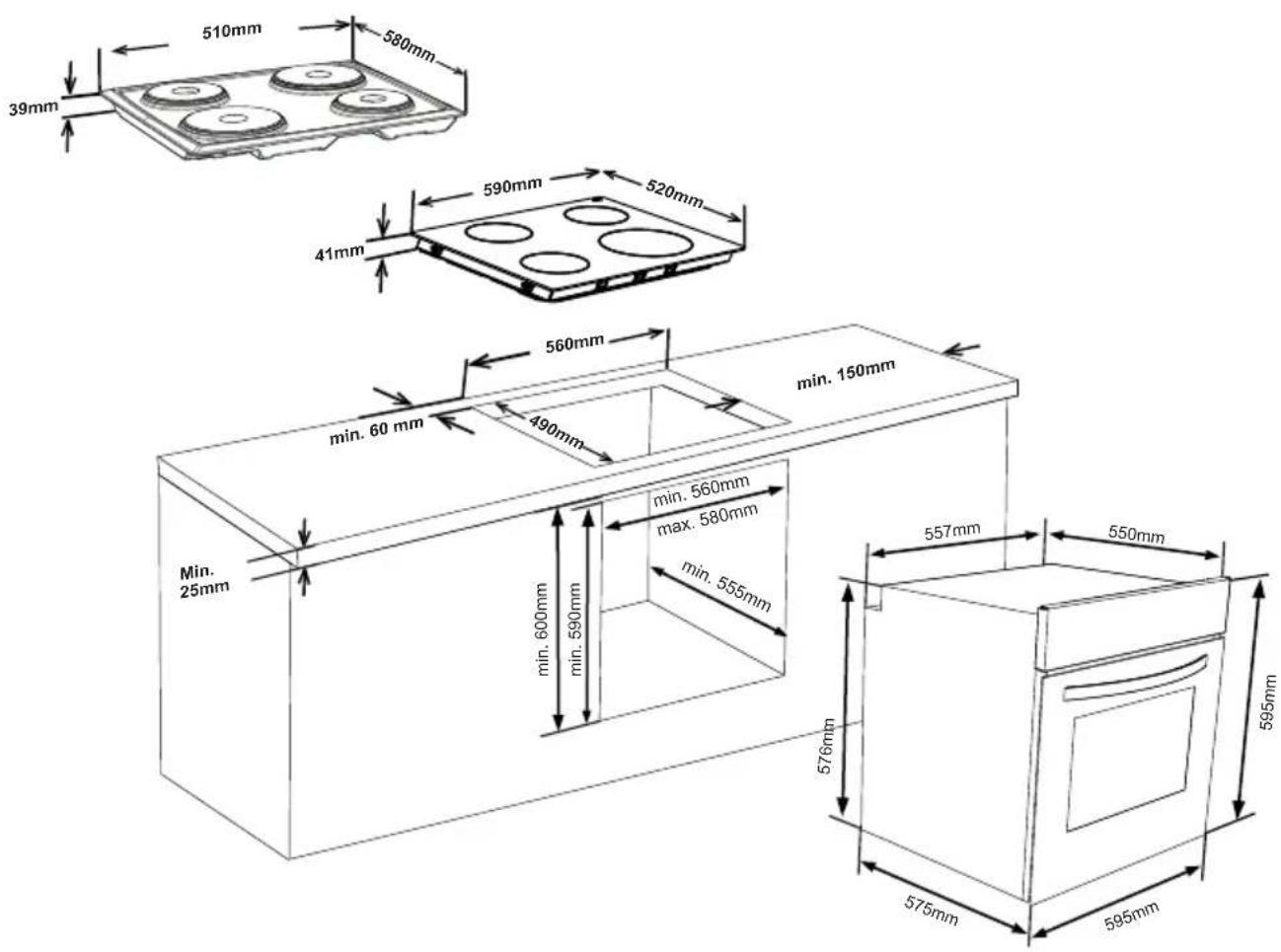

3.1 DER RICHTIGE PLATZ FÜR IHREN OFEN
Bei der Auswahl des richtigen Aufstellungsortes für ihren Ofen müssen einige Punkte beachtet werden. Halten Sie sich in jedem Fall an unsere nachstehenden Empfehlungen, damit es später nicht zu Problemen oder gefährlichen Situationen kommt!
■ Bei der Auswahl des richtigen Platzes für ihren Ofen sollen den Sie darauf auf achten, dass sich keine entflammbaren oder explosiven Materialien in nachster Höhe befinden;这点 konnen Vorhänge, ülige Tücher und ähnliche Materialien sein, die schnell Feuer fangen.
Die ihren Ofen umgebenden Möbel müssen aus hitzebeständigen Materialien bestehen, die auch Temperatur von 50^ oberhalb der Raumtemperatur aushalten.

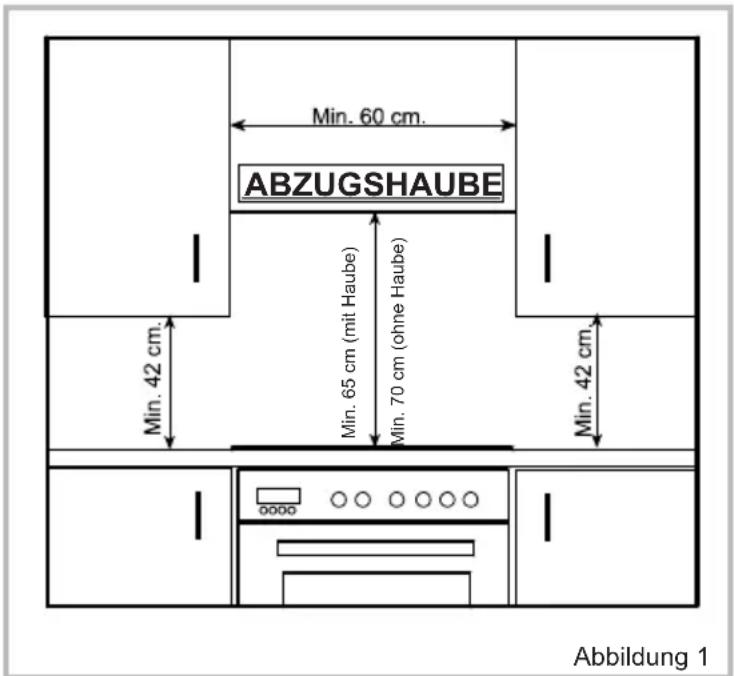

In Abbildung 1 finden Sie eine Darstellung der erforderlichen Gegebenheiten oder Änderungen hinsichtlich Wandschränken und Abzugshauben sowie der notigen Minimalabstände zum Ofen und seinen Flächen. Demzufolge sollte die Abzugshaube mit einem minimalen Abstand von 65 cm von der Oberfläche des Kochfeldes angebracht werden. Ohne Abzugshaube sollte ein Abstand von mindestens 70 cm eingehalten werden.

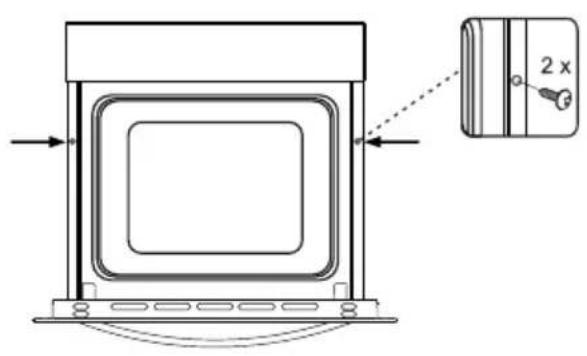

Öffnen Sie die Backofentür und setzen Sie zwei Schrauben in die am Rahmen befindlichen Löcher ein. Öffnen Sie die Backofentür und setzen Sie zwei Schrauben in die am Rahmen befindlichen Löcher ein. Ziehen Sie die Schrauben fest, wenn das Gerät die Holzoberfläche der Kuchenzeile berührt.

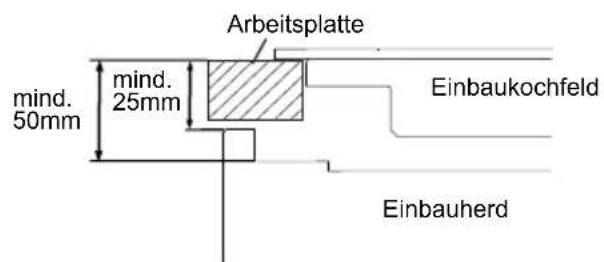

Wenn der Herd unter einem Kochfeld eingebaut wird, sollte der Mindestabstand zwischen dem Kochfeld und der Oberseite des Herdes 50mm betragen; der Mindestabstand zwischen dem Kochfeld und dem Bedienfeld 25mm .

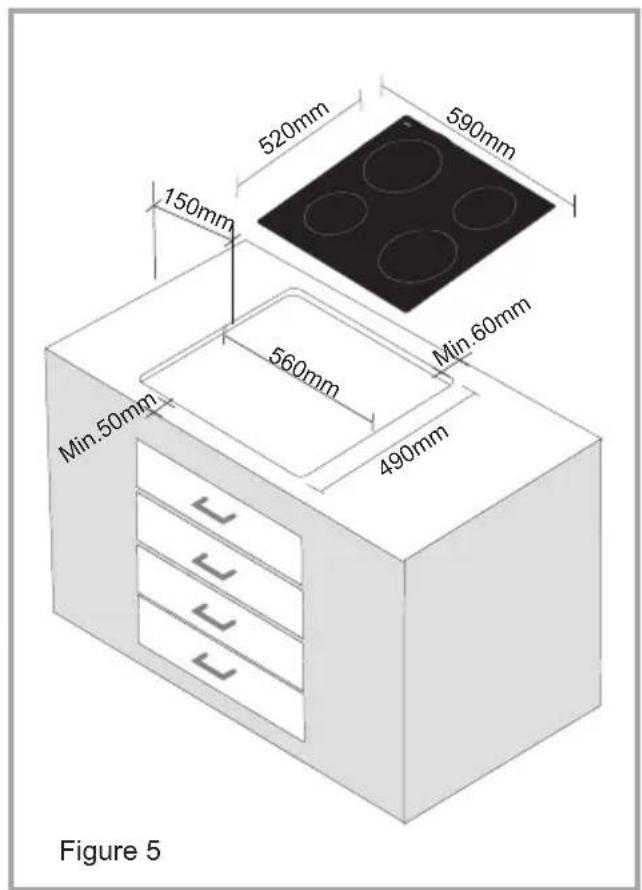

Die Abmessungen des Gehäuses, in das der Ofen eingebaut wird, müssen absolut passend, das Material muss für höhere Temperaturen geeignet sein. Zur korrekten Installationarf das Produkt keine elektrischen oder isolierten Teile berühren. Isolierte Teile須sen so angebracht werden, dass sie auch mit Werkzeugen nicht entfernt werden konnen. Wir raten von der Installation des Gerätes in nachster Nane zu Kuhl- und Gefriergeräten ab. Andernfalls kann die Leistung dieser Geräte durch Abwärme des Produktes beeinträchtigt werden. Nach dem Auspacken des Ofens überzeugen Sie sich davon, dass das Gerät unversehrt ist. Falls Sie eine Beschädigung des Gerätes vermuten, benutzen Sie es nicht. Wenden Sie sich unverzüglich an den autorisierten Kundendienst.

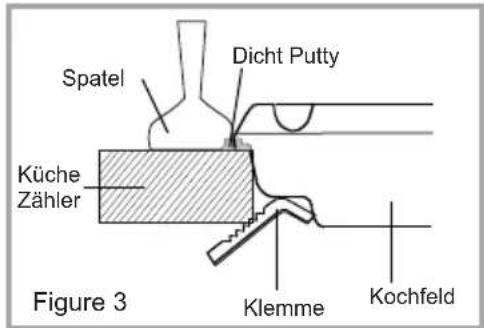

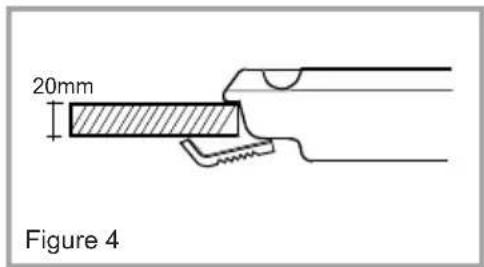

3.3 EINBAUHERD POSITIONIEREN
Damit keine Flüssigkeiten eindringen konnen, wird ein spezielles Dichtungsmittel mit ihrem Gerät gefeliefert. Bringen Sie das Dichtungsmittel am Rand des Arbeitsplattenausschnittes auf, orientieren Sie sich an den in Abbildung 2 angegebenen Größen. Verlangern Sie das Dichtungsmittel durch Ziehen und platzieren Sie es um den Ausschnitt herum. Setzen Sie das Kochfeld daraufuf, die Bedienelemente zeigen damit nach rechts. Achten Sie daraufuf, dass die Klemmen wie in Abbildung 3 gezeigt angebracht werden. Nach dem Einsetzen des Kochfeldes entfernen Sieitte breschusiges Dichtungsmaterial an den Seiten mit einem Spachtel; siehe Abbildung 3. Bei einer Arbeitsplattenstarke von weniger als 40~mm setzen Sie die Klemmen wie in Abbildung 4 gezeigt ein. Platzieren Sie Ihr Kochfeld direkt in der Öffnung (Abbildung 5a und 5b).
3.4 Verkabelung und Sicherheit - Einbauofen
Bei der Verkabelung müssen die nachstehenden Anweisungen exakt eingehalten werden:
Das Erdungskabel muss über die Schraube mit dem Erdungsanschluss verbunden werden. Das Versorgungskabel muss wie in Abbildung 6 gezeigt angeschlossen werden. Falls kein geerdeter, den lokalen Normen entsprechender Stromanschluss zur Verfügung stehen, wenden Sie sich unverzüglich an den autorisierten Kundendienst.
Die geerdete Steckdose muss sich in unmittelbarer Höhe des Gerätes befinden. Benutzen Siemials Verlängerungskabel.
Das VersorgungskabelarfkeineheißenFlächendesProduktesberühren.
Beiglichen Beschädigungen des Versorgungskabels wenden Sie sich in jeder Fall an den autorisierten Kundendienst. Das Kabel muss vom autorisierten Kundendienst ausgetaucht werden.
Die Verkabelung des Gerätes muss durch den autorisierten Kundendienst ausgeführrt werden. Dazu müssen Versorgungskabel vom Typ H05VV-F eingesetzt werden.
Durch eine nicht ordnungsgemäß Verkabelung kann das Gerät beschädigt werden. Solche Schaden werden nicht durch die Garantie abgedeckt.
Das Gerät ist auf eine Stromversorgung von 220 bis 240 V Wechselspannung ausgelegt; falls ihre Netzspannung von diesen Werten abweichen sollte, wenden Sie sich unverzüglich an den autorisierten Kundendienst.
Der Hersteller übernimmt keinerlei Haftung fur jegliche Arten von Schaden oder Verlusten, die durch Nichteinhaltung von Sicherheitsnormen entstehen!
3.5 VERKABELUNG UNS SICHERHEIT - KOMBINIERTER EINBAUOFEN
Die Verkabelung des Gerätes muss durch den autorisierten Kundendienst ausgeführrt werden. Das Gerät ist für eine Versorgungsspannung von 220 bis 240 V Wechselspannung sowie 380 bis 415 V Dreiphasen-Drehstrom vorgesehen. Falls ihre Netzspannung von diesen Werten abweichen sollte, wenden Sie sich unverzüglich an den autorisierten Kundendienst. Das Gerät muss wie in Abbildung 6 gezeigt angeschlossen werden. Das Gerät ist für eine Festverbindung mit der Stromversorgung vorgesehen. Eine Trenneinrichtung des Versorgungskreises über samtliche Pole mit einem minimalen Kontaktabstand von 3 mm (auf 40 A ausgelegt, verzögerter Einsatz) muss installiert werden.
3x2.5mm² 220V~
3x2.5mm² 230V~
3x2.5mm² 240V~
5x1.5mm² 380V\~,3N\~
5x1.5mm² 400V\~,3N\~
5x1.5mm² 415V~, 3N~
Bei Modellen mit einer Leistung von mehr als
9500 W mussen Kabel mit einem minimalen
Querschnitt von 3 × 4,0 ~mm^2 verwendet werden
Das Gerät wird über Bedienknöppe gesteuert, eventuell vorhandene Restwärme wird über eine Restwärmeanzeige in der Glaskeramik signalisiert.
Ihr Kochgerat kann mit 6 Heizstufen arbeiten.
1 Warmhalten
2-3 Aufwärmen bei geringer Hitze
4-5-6 Kochen und Braten
Restwärmeanzeige
Wenn das Kochfeld nach dem Einsatz abgeschaltet wird, bleibt die Glaskeramik noch eine Zeit hei - dieser Effekt wird Restwärme genannot. Das Gerät kann die Restwärme der Glaskeramik grob abschätzen. Falls die geschätzte Temperatur 60^ überschreitet, wird dies durch die jeweilige Restwärmeanzeigeleuche signalisiert. Die Restwärme wird signalisiert, solange die geschätzte Kochstellentemperatur mehr als 60 ^ beträgt.
Wenn der Strom nach einem Stromausfall wiederkehrt, blinking die Restwärmeanzeige, wenn vor dem Stromausfall eine Restwärme von mehr als 60^ vorhanden war. Die Anzeige blinkt, bis eine bestimmte Zeit abgelaufen ist oder die Kochstelle eingeschaltet wurde.
Kochgeschirr mit unebenem Boden (oder mit Rückständen am Boden) sollte nicht benutzt werden, da dies die Glaskeramik verkratzen kann. Der Boden des Kochgeschirrs sollte so dick und flach wie nur möglich sein. Bevor Sie Kochgeschirr benutzen, überzeugen Sie sich davon, dass der Boden sauber und trocken ist. Stellen Sie das Kochgeschirr grundsätzlich zuerst auf die Kochstelle auf, bevor Sie sie einschalten. Setzen Sie wenn möglich immer einen Deckel auf. Der Boden des Kochgeschirrsarf nicht kleiner oder großer als die jeweilige Kochzone sein;itte beachten Sie die nachstehende Abbildung.
Bevor Sie das Kochfeld reinigen, trennen Sie zuvor grundsätzlich die Stromversorgung. Anschließlich vergewissern Sie sich, dass keine Restwärme mehr vorhanden ist. Glaskeramik ist überaus unempfindlich gegenüber hohen Temperaturen und Überhitzung. Falls noch Restwärme vorhanden sein sollte, leuchtet die Restwärmeanzeige der entsprechenden Kochstelle. Lassen Sie das Gerät abkühlen, damit es nicht zu Verbrennungen kommt.
GLASKERAMISCHES KOCHFELD REINIGEN
Vor dem Reinigen vergewissem Sie sich, dass das Kochfeld abgeschelt ist. Entfern den Sie übergelaufene Lebensmittel und andere Verkrustungen. Staub und Lebensmittelrechte entfern den Sie mit einem feuchten Tuch. Wenn Sie Reinigungsmittel verwenden, überzeugen Sie sich davon, dass diese keine scheuernden Bestandteile enthalten. Benutzen Sie keinerlei Scheuerreiniger, da diese die Glaskeramik ihren Kochfeldes beschädigten können. Sümmtliche Reinigungsmittelrechte müssen mit einem feuchten Tuch entfernt werden. Staub, Fett und übergelaufene flüssige Bestandteile von Lebensmitteln müssen sochnell wie möglich entftern werden. Wenn solche Verunreinigungen antrocknen, setzen sie sich erheblich schwieriger entfernen. Dies gilt insbesondere für Zucker, Sirup und ähnliche stark zuckerhaltige Lebensmittel, die irreparable Beschädigungen der Oberflache verursachen können, wenn sie sich einbrennen. Falls solche Produkte auf der Glaskeramik schmelzen, sollen den diese sofort (solange die Glaskeramik noch heil ist) mit einem Schaber entftern werden, damit es nicht zu irreparablen Beschädigungen der Oberflache kommt. Einen passenden Schaber erhalten Sie im Geschäft, in dem Sie das Kochfeld erworben haben. Legen Sie keine Gegenstände, die schmelzen können, auf das Kochfeld: Zum Beispiel Kunststoff, Alufolie, Zucker und stark zuckerhaltige Lebensmittel. Berühren Sie die Glaskeramik nicht mit Messern oder anderen scharfen oder spitzen Gegenständen; dies kann zu Beschädigungen der glaskeramischen Oberflache führen. Benutzen Sie keine Stahlwolle oder Scheuerschwämme - solche Hilfsmittel können zu permanenten Kratzern führen.
Bedienknöppe
Die Bedienknöppe konnen zum Reinigen abgenommen werden; geben Sie aber gut acht, darauf nichts zu beschädigen. Benutzen Sie keine Dampfreiniger - die Feuchtigkeit kann in das Gerät eindringen; in thisem Fall erlischt die Garantie.

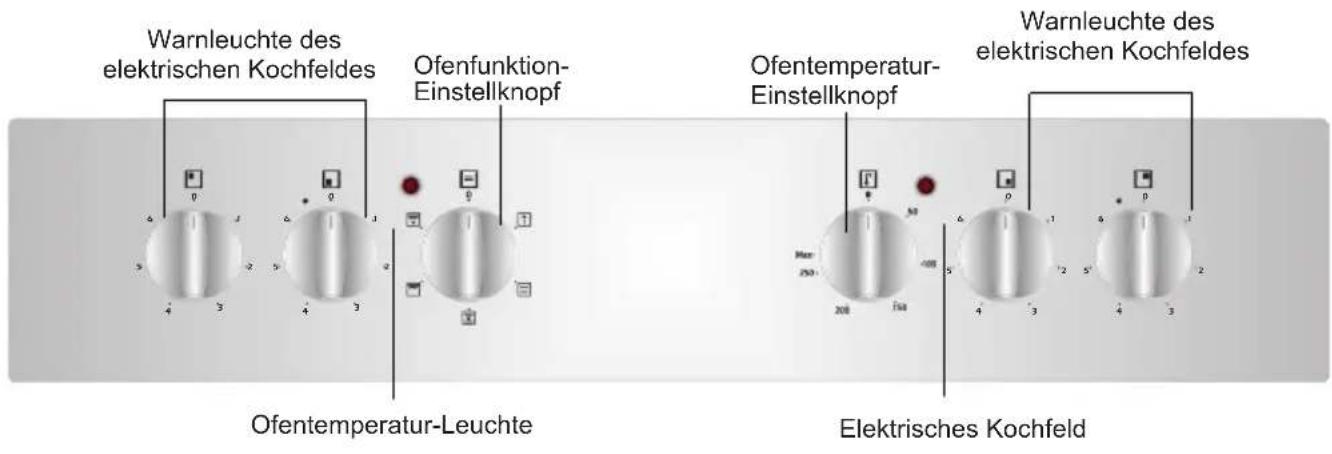

Einbauofen Bedienfelder
4.1 BACKOFEN VERWENDEN

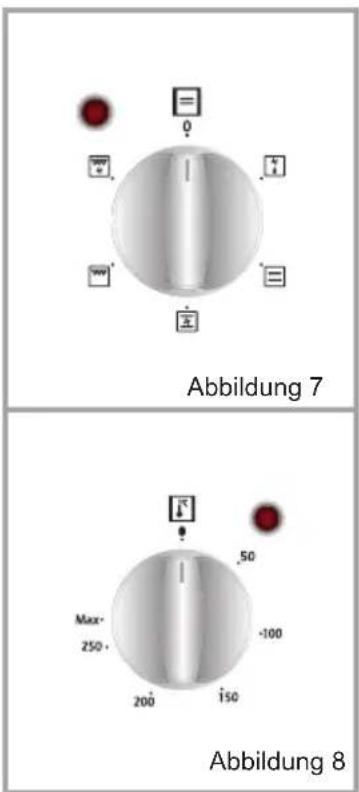

Ofenfunktion-Einstellknopf:
Drehen Sie den Knopf zur Auswahr der gewünschten Garfungkction auf das entsprechende Symbol (Abbildung 7). Einzelheiten zu Ofenfungkctionen werden in Tabelle 1 und im nachsten Abschnitt erklär.
Ofentemperatur-Einstellknopf:
Nach Einstellung der Garfungkction kann die Temperatur über den Ofentemperatur-Einstellknopf (Abbildung 8) angepasst werden und der Ofen nimmt den Betrieb auf (Timer muss eingestellt sein, falls verfügbar). Je nach Thermostatbetrieb ist die Temperatursignalleuchte ein- oder ausgeschaltet.
4.2 OFENFUNKTION-EINSTELLKNOPF VERWENDEN
- Die Funktionen Ihres Ofens können je nach Produktmodell variieren.
| Auftaufunktion | |
| Ofen-Warnleuchten werden eingeschaltet, der Lüfter schaltet sich ein. | |
| Zur Nutzung der Auftaufunktion behmen Sie ihre gefrorenen Lebensmittel und geben sie in den von unten gesehen dritten Einschub des Ofens. Es empfeht sich, ein Blech unter den gefrorenen Lebensmitteln zuplatzieren; diese kann das beim Schmelzen von Eis entstehende Wasser auffangen. Bei dieser Funktion werden ihre Lebensmittel nicht gegart oder gebackt, sondern lediglich schneller aufgetaut. |
| Statisches Garen | |
| Ofenthermostat und Warnleuchten werden eingeschaltet, oberes und unteres Heizelement schalten sich ein. Die statische Garfunktion gibt Hitze ab; dies gewährleistet gleichmäßiges Garen der Lebensmittel von oben und unteren. Dies eignet sich ideal für Gebäck, Kuchen, Nudelgerichte, Lasagne und Pizza. Bei dieser Funktion empfehlts es sich, den Ofen 10 Minuten vorzuheizen und nur einen Einschub auf einem zu verwenden. |
| Umluft: | |
| Ofenthermostat und Warnleuchten werden eingeschaltet, oberes und unteres Heizelement sowie Lüfter schalten sich ein. | |
| These Funktion eignet sich optimal bei Gebäck. Die Lebensmittel werden über das obere und untere Heizelement im Ofen gegart, der Lüfter zirkuliert die Luft, damit ein leichter Grilleffekt erzielt wird. Wir empfehlen, den Ofen etwa 10 Minuten lang vorheizen zu setzen. |
| Grillfunktion | |
| Ofenthermostat und Warnleuchten werden eingeschaltet, das Grill-Heizelement schaltet sich ein. These Funktion dient dem Grillen und Rösten von Lebensmitteln; verwenden Sie die oberen Einschübe des Ofens. PinseIn Sie den Rost leicht mit Öl ein, damit die Lebensmittel nicht daran haften bleiben; geben Sie die Lebensmittel in die Mitte des Rosts. Platzieren Sie zum Auffangen von Öl und Fett immer ein Blech darunter. Wir empfehlen, den Ofen etwa 10 Minuten lang vorheizen zu halten. | |
| Warning: Beim Grillen muss die Ofentür geschlossen bleiben, die Temperatur sollte auf 190 °C eingestellt werden. |
Grill + Umluft:
Ofenthermostat und Warnleuchten werden eingeschaltet, Grill-Heizelement und Lüfter schalten sich ein.
These Funktion eignet sich beim Grillen dickerer Lebensmittel; verwenden Sie die oberen Einschübe des Ofens. Pinseln Sie den Rost leicht mit Öl ein, damit die Lebensmittel nicht daran haften bleiben; geben Sie die Lebensmittel in die Mitte des Rosts. Platzieren Sie zum Auffangen von Öl und Fett immer ein Blech darunter.
Warning: Beim Grillen muss die Ofentür geschlossen bleiben, die Temperatur solle auf 190 °C eingestellt werden.
| SPEISEN | OBER-/UNTERHITZE | OBER-/UNTERHITZE + UMLUFT | GRILL | ||||||
| Temperatur (°C) | Einschub position | Garzeit (Min.) | Temperatur (°C) | Einschub position | Garzeit (Min.) | Temperatur (°C) | Einschub position | Garzeit (Min.) | |
| Schichtgebäck | 170 - 190 | 1-2 | 35 - 45 | 170 - 190 | 1-2 | 25 - 35 | |||
| Kuchen | 170 - 190 | 1-2 | 30 - 40 | 150 - 170 | 1-2-3 | 25 - 35 | |||
| Kekse | 170 - 190 | 1-2 | 30 - 40 | 150 - 170 | 1-2-3 | 25 - 35 | |||
| Frikadellen | 200 | 4 | 10 - 15 | ||||||
| Wasserhaltige Speisen | 175 - 200 | 2 | 40 - 50 | 175 - 200 | 2 | 40 - 50 | |||
| Geflügel | 200 | 1-2 | 45 - 60 | 200 | 1-2 | 45 - 60 | 200 | ★ | 50 - 60 |
| Koteletts | 200 | 3-4 | 15 - 25 | ||||||
| Rindersteaks | 200 | 4 | 15 - 25 | ||||||
| Zwei-Blech-Kuchen | |||||||||
| Drei-Blech-Kuchen | |||||||||
| * Am Bratspieß zubereiten... | |||||||||

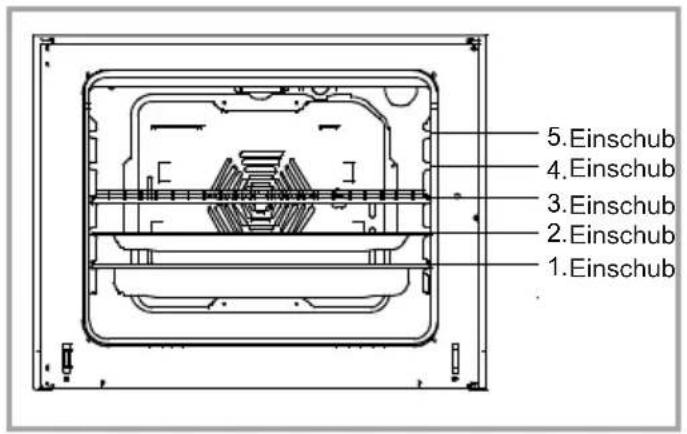

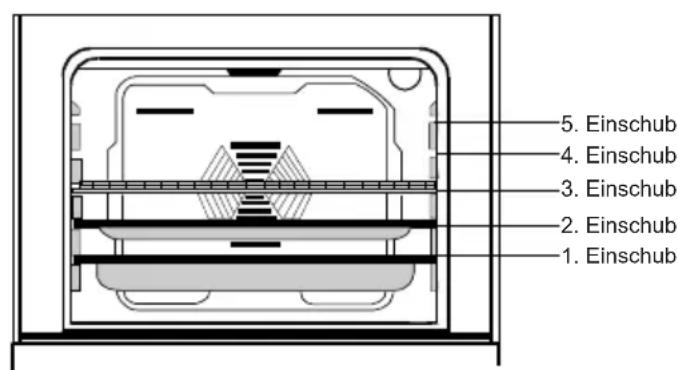

4.4 IM OFEN GENUTZTE ZUBEHÖRTEILE
Wir empfehlen, bei der Zubereitung von Speisen die in der Tabelle angegebenen Behälter zu verwenden; Sie können auch Glasbehalter, Kuchenformen und sonstige Einschübe verwenden, die sich für ihren Ofen eignen. Beachten Sieitte grundsätzlich die Anweisungen und Informationen des Herstellers. Wenn Sie keine Behälter verwenden, platzieren Sie diese exakt in der Mitte des Rostes. Die nachstehenden Hinweise gelten insbesondere fur emaillierte Behälter.
Wenn Speisen das Blech nicht komplett ausfüllen, tieffefroren in den Ofen gegeben werden oder Sie ein Blech zum Auffangen von Flüssigkeiten einsetzen, kann sich das Blech aufgrund der hohen Temperaten verformen. Dies ist vollig normal und das Ergebnis unterschiedlicher Ausdehnung von Materialien bei hohen Temperaten. Achten Sie daraufuf, dass sich Kochutensilien aus Glas nach der Zubereitung nicht schlagartig stark abkühlen. Setzen Sie solche Utensilien nicht auf kalte oder nasse Oberflächen. Sorgen Sie davon, dass solche Gegenstände langsam abkühlen, indem Sie sie auf ein Tuch setzen. Andernfalls kann das Glas brechen. Wenn Sie ihren Ofen zum Grillen einsetzen, schiben Sie am besten die Grillschale (eventuell mitgeliefert) unter. Auf diese Weise verhindern Sie Verschmutzungen Ihres Ofens durch spritzendes oder tropfendes Fett. Wenn Sie das Grillrost verwenden, schiben Sie ein Blech in der unteren Position ein, in dem sich tropfendes FettSAMmeln kann. Geben Sie etwas Wasser hinzu; dies erleichtert die Reinigung. Beim Grillen benutzen Sie den vierten Oder fünften Einschub und fetten den Rost etwas ein, damit nichts daran kleben bleibt.

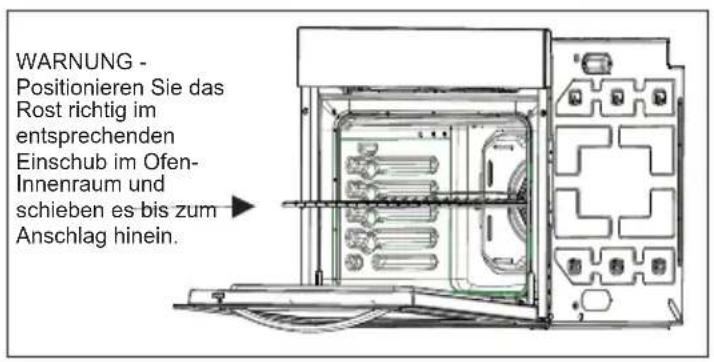

Rost: Zum Grillen und als Unterlage für Behälter.
Flaches Blech: Für Gebäck wie Obsttorten.
Abbildung 9
5.1. REINIGUNG
Bevor Sie ihren Ofen reinigen, vergewissern Sie sich zunachst, dassSAMTliche Bedienelemente abgeschaltet sind und der Ofen abgekuhl ist. Ziehen Sie wenn möglich den Netzstecker.
Benutzen Sie keine Reinigungsmittel, die Scheuermittel enthalten: Diese können die emailierten und lackierten Teile Ihres Ofens beschädigen. Verwenden Sie Creme- oder Flüssigreiniger ohne Scheuerzusätze. Benutzen Sie keinerlei atzende Reiniger, Scheuerpulver, Stahlwolle oder harte Gegenstände, damit die Oberflächen Ihres Gerätes nicht beschädigt werden. Überlaufende Lebensmittel und verschüttete Flüssigkeiten können sich in die Oberflächen Ihres Ofens einbrennen und Schäden an der Emaille verursachen. Wischen Sie verschüttete Flüssigkeiten(sofort auf. Benutzen Sie keinerlei Dampfreiniger zum Reinigen des Ofens.
Ofen-Innenraum reinigen
Trennen Sie den Ofen vor dem Reinigen von der Stromversorgung. Der Ofen-Innenraum lässt sich am besten reinigen, wenn er noch etwas warm ist. Wischen Sie den Ofen nach jeder Benutzung mit einem weichen Tuch aus, das Sie mit etwas Seifenwasser angefeucht haben. Wischen Sie den Ofen anschließend mit einem feuchten Tuch aus, danach wischen Sieihn trocken. Benutzen Sie keine Trockenreiniger und keine Reinigungspulver. Bei Produkten mit katalytischen Emaillerahmen müssen Rückwand und Seitenwände des Ofen-Innenraums nicht gereinigt werden. Allerdings sollenn diese nach einer bestimmen Zeit (abhängig von der Nutzung) ausgetauscht werden.
Kochfeld reinigen
Die Kochfelder sollen mit einem feuchten Tuch abgewischt werden. Edelstahlteile sollenn lediglich mit Wasser abgewaschen und mit einem weichen Tuch oder Fensterleder getrocknet werden. Vertiefungen und Ecken setzen sich am besten mit einem flüssigen Reinigungsmittel oder etwas handwarmem Essig reinigen. Glasdeckel reinigen Sie mit freiem Wasser und einem rauen Tuch. Versuchen Sie, beim Reinigen auf starkes Reiben und Scheuern zu verzichten. Nötigenfalls konnen Sie flüssige Reinigungsmittel verwenden. Achten Sie auch darauf, den Glasdeckel nicht zu schreiben, bis das Kochfeld komplett abgekühlt ist.
Glaskeramik reinigen
Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit dem Reinigen beginnen.
Lassen Sie die Glaskeramik vor dem Reinigen komplett abkühlen.
- Vergewissem Sie sich, dass die von Ihnen eingesetzten Reinigungsmittel keinerlei Scheuermittel enthalten, die das Glas verkratzen konnen. Benutzen Sie am besten Cremeoder Flüssigreiniger.
Die Glaskeramik sollte mit kaltem Wasser abgewischt und mit einem weichen Tuch trocken gerieren werden, bis auch der letzte Reinigungsmittelrest entfernt ist.
Übergelaufene Lebensmittel und sonstige Rückstände können Sie mit dem Schaber entfernen, der mit Ihr Gemät gefelft wurde.
Zuckerhaltige Lebensmittel sollenen sofort entfernt werden, solange die Glaskeramik noch heiß ist.
Stahlwolle kann zu Beschädigungen der Glaskeramik führen. Staub entfernen Sie am besten mit einem angefeuchteten Tuch von den entsprechenden Oberflächen.
Im Laufe der Zeit konnen Verfährungen der glaskeramischen Oberflache auftreten; diese,) weren sich noch nicht auf Funktion und Leistung der Glaskeramik aus. Der Grund dieser Verfarbungen liegt nicht in Veränderungen der Glaskeramik: Solche Verfärbungen treten auf, wenn sich Lebensmittelreste in die Oberflache einbrennen, die Glaskeramik durch Kochgeschirr abgenutzt wird oder ungeeignete Reinigungsmittel verwendet wurden.
Bevor Sie chemische Reinigungsmittel einsetzen, sollen den Sie zunachst grundsatzlich den mitgelieferten Schaber verwenden. Mit thisem Schaber konnen Sie auch die kleinsten Verschmutzungen von der Glaskeramik entfernen. Auch schwierig zu entfernende Verunreinigungen wie geschmolzene Kunststoffe, Öl und Fette sowie zuckerhaltige Substanzen konnen ebenfals leicht mit dem Schaber entfernrt werden. Da der Schaber mit einer scharfen Rasierklinge arbeitet, ist er nicht ganz ungefährlich und sollte stets außerhalb der Reichweite von Kindern aufbewahrt werden.
Achten Sie beim Einsatz des Schabers darauf, nicht das Silicon an den Kanten des Glases zu beschädigen.
5.2.WARTUNG
Ofenbeleuchtung austauschen
Die Ofenbeleuchting muss durch einen autorisierten Techniker ausgetaucht werden. Verwenden Sie ein Leuchtmittel des Typs E14, T300 mit 230 V, 25 Watt. Vor dem Austausch der Beleuchtung sollte der Ofen vom Stromnetz getrennt und vollständig abgekühlt sein.
Das Lampendesign ist speziell zur Nutzung in Haushaltskochgeräten vorgesehen und eignet sich nicht zur Raumbeleuchtung.
TEIL 6: SERVICE UND TRANSPORT
6.1. BEVOR SIE SICH AN DEN KUNDENDIENST WENDEN
Falls der Ofen nicht Funktionieren sollen:
Der Ofen ist eventuell von der Stromversorgung getrennt oder ein Stromausfall ist eingetreten. Bei Modellen mit Timer ist eventuell eine falsche Uhrzeit eingestellt.
Falls sich der Ofen nicht aufheizen sollen:
Möglicherweise haben Sie vergessen, die Ofentemperatur einzustellen.
Falls die Ofenbeleuchting nicht aufleuchten sollen:
Überprüfen Sie die Stromversorgung. Vergewissem Sie sich, dass das Leuchtmittel nicht defekt ist. In dieser Fall tauschen Sie das Leuchtmittel nach Anleitung aus.
Probleme beim Garen (z. B. ungleichmäßige Erwärnung bei Oberhitze/Unterhitze):
Kontrollieren Sie, ob das Grillrost/Backblech in der richtigen Position eingeschoben, die richtige Garzeit eingehalten und die Temperatur richtig eingestellt wurde.
Falls nach wie vor Probleme mit ihrer Produkt auftreten sollenen, wenden Sie sichitte an den Kundendienst.
6.2. HINWEISE ZUM TRANSPORT
Falls das Gerät transportiert werden muss:
Zum Transportieren des Gerätes benutzen Sie am besten das Original-Verpackungsmaterial. Halten Sie sich an die Transporthinweise auf der Verpackung. Fixieren Sie die oberen Teile des Gerätes, Brenner, Köfe und Geschirrhalter mit Klebeband am Kochfeld.
Legen Sie Papier zwischen Abdeckung und Kochfeld,decken Sie die Abdeckung ab und befestigen Sie sie mit Klebeband an den Seitenflächen des Ofens.
Schützen Sie das Glas der Ofentür mit Pappe oder Papier, damit das Glas beim Transport nicht durch Grillrost, Backblech oder ähnliche Gegenstände beschädigt wird. Befestigen Sie samtliche weiteren losen Gegenstände mit Klebeband an den Seitenwänden des Gerätes.
Falls die Originalverpackung nicht mehr greifbar sein sollte:
Schützen Sie die Außenflächen (Glas und lackierte Flächen) des Ofens vor möglichen Stößen.
| Marke | VESTEL | |
| Modell | VEH14016 | |
| Ofentyp Elektro | ||
| Gewicht kg 30,5(+/-2) | ||
| Energieeffizienzindex – konventionell 118,4 | ||
| Energieeffizienzindex – Umluft 104,6 | ||
| Energieklasse A | ||
| Energieverbrauch (Elektrizität) – konventionell kWh/Zyklus 0,94 | ||
| Energieverbrauch (Elektrizität) – Umluft kWh/Zyklus 0,83 | ||
| Anzahl Kavitäten 1 | ||
| Heizquelle Elektro | ||
| Volumen I 58 | ||
| Dieser Ofen stimmt mit EN 60350-1 überein | ||
| Energiespartipps | ||
| Ofen | ||
| - Kochen Sie Mahlzeiten wenn möglich zur gleichen Zeit. | ||
| - Halten Sie Vorheizzeiten kurz. | ||
| - Verlangern Sie die Kochzeiten nicht unnötig. | ||
| - Vergessen Sie nicht, den Ofen am Ende des Kochvorgangs abzuschalten. | ||
| - Öffnen Sie nicht die Ofentür während des Kochvorganges. | ||
| Modell | VEK24036 | |
| Kochfeldart Elektro | ||
| Anzahl Kochzonen 4 | ||
| Heiztechnologie – 1 Strahlungsbeheziehung | ||
| Größe – 1 | cm | Ø 14,5 |
| Energieverbrauch – 1 | Wh/kg | 192,0 |
| Heiztechnologie – 2 Strahlungsbeheziehung | ||
| Größe – 2 | cm | Ø 14,5 |
| Energieverbrauch – 2 | Wh/kg | 192,0 |
| Heiztechnologie – 3 Strahlungsbeheziehung | ||
| Größe – 3 | cm | 15,5 x 26,0 |
| Energieverbrauch – 3 | Wh/kg | 190,0 |
| Heiztechnologie – 4 | % | Strahlungsbeheziehung |
| Größe – 4 | cm | Ø 18,0 |
| Energieverbrauch – 4 | Wh/kg | 191,0 |
| Energieverbrauch des Kochfeldes | Wh/kg | 191,3 |
| Dieses Kochfeld stimmt mit EN 60350-2 überein | ||
| Energiespartipps | ||
| Kochfeld | ||
| - Verwenden Sie Kochgeschirr mit einer flachen Unterseite. | ||
| - Verwenden Sie Kochgeschirr in der passenden Höhe. | ||
| - Verwenden Sie Kochgeschirr mit einem Deckel. | ||
| - Halten Sie die Menge an Flüssigkeiten und Fett gering. | ||
| - Reduzieren Sie die Hitze, wenn Flüssigkeiten anfangen zu kochen. | ||
Konformitätserklarung
Wir erklaren, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.
Entsorgung des Gerätes
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden konnen, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom I Hausmüll z.B bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.
Deshalb sind Elektrogetäte mit dem abgebildeten Symbol gekennzeichnet.
Recycling
Unsere Verpackungen werden aus umweltfeundlichen, wiedervertbaren Materialen hergestellt:
Außenverpackung aus Pappe
Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
Foilen und Beutel aus Polyäthylen (PE)
Spannbänder aus Polypropylen (PP).
Sollten es ihre räumlichen Verhältnisse zulassen, empreflen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschiedt oder in eine Reparatur-Annahmestelle gebracht werden müssen. ist das Gerät nur in der Originalverpackung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie dieseitte umweltfreundlich.
VESTEL
VEH14016 / VEK24036
EN
1 Keramische Heater
2 keramische glasoppervlak
LEES DEZE HANDLEIDING ZORGVULDIG EN VOLLEDIG VOOR U UW APPARAAT IN GEBRUIK NEEMT EN BEWAAR DEZE OP EEN HANDIGE LOCATIE VOOR EEN EVENTUELE RAADPLEGING IN DE TOEKOMST.
DEZE HANDLEIDING IS GEMAAKT VOOR MEER DAN EEN MODEL. HET IS MOGELIJK DAT EEN AANTAL FUNCTIONS DIE IN DEZE HANDLEIDING WORDEN BESPROKEN NIET AANWEZIG ZIJN OP UW APPARAAT. LET OP DE UITDRUKKINGEN MET AFBEELDINGEN TijdENS HET LEZEN VAN DE HANDLEIDING.
Indien de oven nicht werkt:
Indien de oven nicht opwarmt:
