BEDIENUNGSANLEITUNG HGM 30 K.C IX INDESIT

Elektro Einbauherde Installation und Gebrauch

B B B B D

Fig. A Fig. B

B C C D B

Fig. C

B B B B D

Fig. A Fig. B

B C C B D

Fig. C

B B B B D

Afb. A Afb. B

B C C B D

Afb. C

Wir danken Ihnen, dass Sie dieses sichere und äußerst leicht zu bedienende Indesit-Gerät gewählt haben. Um sich mit diesem vertraut zu machen und es auf optimale Art zu gebrauchen lernen, empfehlen wir Ihnen, dieses Handbuch vor Inbetriebnahme des Gerätes aufmerksam zu lesen, da es wichtige Hinweise hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung liefert. Bewahren Sie dieses Handbuch sorgfältig auf, damit Sie es jederzeit zu Rate ziehen können. Danke.

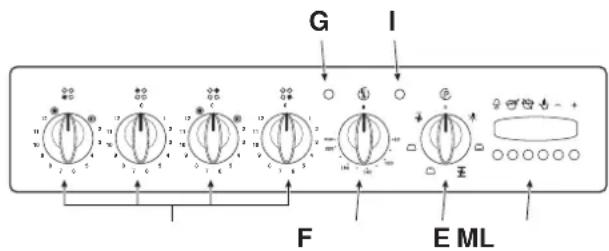

Aus der Nähe betrachtet

A. Schalterblende
B. Fettpfanne bzw. Backblech
C. Backofenrost
D. Elektroplatte
E. Drehknopf Garfunktionen
F.Elektroplatten-Reglerknöpfe
G. Elektroplatten-Betriebsanzeigeleuchte
H. Gleitführungen für Backblech und Backofenroste
I. Backofen-Betriebsanzeigeleuchte (nur an einigen Modellen) - Diese bleibt während der Aufheizphase bis zum Erreichen der Temperatur eingeschaltet.
L. Drehknopf Gartemperaturen
M. Elektronischer Garzeitprogrammierer - Mit dieser Zeitschaltautomatik kann durch Eingabe der Garzeit und der als Garende vorgesehenen Uhrzeit jede mögliche Garfunktion programmiert werden. Sie kann auch als Kurzzeitwecker eingesetzt werden.

Inbetriebnahme des Gerätes

Der Multifunktionsbackofen vereint in einem einzigen Gerät die Vorzüge der herkömmlichen Backöfen mit 'statischem' Wärmeübergang und die der modernen 'Heißluft'-Backöfen mit Umluft. Es handelt sich um ein äußerst vielseitiges Gerät, das es Ihnen ermöglicht, zwischen 5 einfachen und sicheren Brat-/Backmethoden wählen zu können. Eingestellt werden diese verschiedenen Funktionen über den Funktionswähler „E“ und den Thermostatenknopf „L der Schalterblende.

Zur Beachtung: Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa 30 Minuten bei eingestellter Höchsttemperatur und geschlossener Backofentür in Betrieb gesetzt werden. Nach Ablauf dieser Zeit schalten Sie den Backofen aus, öffnen die Backofentür und lüften die Küche. Der hierbei evtl. entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens während des Zeitraums zwischen Produktion und erster Inbetriebnahme aufgetragenen Stoffe verursacht.

Zur Beachtung: Verwenden Sie bitte die erste (die unterste) Führungsschiene nur für die Fettpfanne, d.h. zum Auffangen des abtropfenden Fleischsaftes und/oder Fettes beim Grillen oder bei Einsatz des Bratspießes (nur an einigen Modellen). Für alle anderen Gararten ist diese Führungsschiene nicht zu verwenden. Stellen Sie bei in Betrieb befindlichem Backofen auch niemals Kochgeschirr auf den Boden des eingeschalteten Backofens, Sie könnten hierdurch das Email beschädigen. Stellen Sie Ihr Kochgeschirr (Auflaufformen, Alufolien, usw.) stets auf die ordnungsgemäß in die Führungsschienen eingesetzten, mit dem Gerät gelieferten Backofenroste.

Anmerkung: Bei den mit elektronischem Programmierer ausgerüsteten Geräten muss bei Einsatz des Elektro-Backofens die Taste gedrückt werden (auf dem Display erscheint das Symbol ), bevor die gewünschte Garfunktion eingestellt wird.

Statischer Backofen

Thermostatenknopf „L- zwischen 60°C und Max.

Bei dieser Einstellung schalten sich die beiden Heizelemente, das untere und das obere, ein. Dies ist der klassische Backofen unserer Großmütter, der jedoch, was Wärmeverteilung und Energieeinsparung anbelangt, auf ein außergewöhnliches Niveau gebracht wurde. Der statische Backofen ist unübertrefflich bei der Zubereitung von Eintopfgerichten wie: Kohl mit Schwei- nerippchen, Stockfisch auf spanische Art, Stockfisch mit Tomatensoße, Kalbsgeschnetzeltes mit Reis usw.... Ausgezeichnete Resultate erzielen Sie bei der Zubereitung von Rind- und Kalbfleischgerichten wie: Schmorbraten, Ragout, Gulasch, Wild, Lammkeule, Schweinslende usw., die eine lange Garzeit und ständige Hinzugabe von Flüssigkeit erfordern. Der statische Backofen bietet immer noch das beste System zum Backen von Kleingebäck und Kuchen, zum Garen von Obst, sowie zum Garen von Auflaufgerichten bzw. Gerichten in geschlossenen Backformen. Bei Einsatz des statischen Backofens schieben Sie bitte jedes Mal nur ein Backblech ein, da ein gleichzeitiges Garen bzw. Backen auf mehreren Ebenen keine gleichmäßige Hitzeverteilung gewährleistet. Je nach Einsatz der verschiedenen Einschubhöhen, kann die Unter- bzw. Oberhitze optimal genutzt werden. Verwenden Sie die obere Einschubhöhe, wenn mehr Oberhitze verlangt wird, und die untere, wenn mehr Unterhitze verlangt wird.

Heißluft-Backofen

Thermostatenknopf 12“: zwischen 60°C und Max.

Die Heizelemente schalten sich ein und das Gebläse wird in Betrieb genommen. Dank der konstant gehaltenen und im Backofen gleichmäßig verteilten Heißluft werden die Speisen sehr gleichmäßig gegart bzw. gebacken. Es können auch gleichzeitig mehrere Gerichte unterschiedlicher Art gegart werden, vorausgesetzt es werden keine unterschiedlichen Gartemperaturen verlangt. Es können bis zu 2 Einschubhöhen gleichzeitig verwendet werden. Beachten Sie hierzu die Hinweise des Abschnitts „Gleichzeitiges Garen auf mehreren Einschubhöhen“. Diese Funktion eignet sich besonders für Gratin-Gerichte, wie auch für Speisen, die längere Garzeiten erfordern, wie: Lasagna, Nudelaufläufe, Brathähnchen mit Kartoffeln usw. Bei Fleischgerichten eignen sich ganz besonders Braten zum Garen im Heißluftbackofen. Dank der optimalen Hitzeverteilung können niedrigere Temperaturen eingestellt werden, es tritt weniger Fleischsaft aus, das Fleisch bleibt demnach zarter und der Gewichtsverlust wird eingeschränkt. Besonders geschätzt wird der Heißluftbackofen bei der Zubereitung von Fisch, der auf diese Weise mit wenig Zutaten gegart werden kann, wodurch Aussehen und Geschmack unveränderlich erhalten bleiben.

Dessert: Hefekuchen gelingen ganz besonders im Heißluftbackofen.

Die „Heißluft“-Funktion kann auch zum Auftauen von Fleisch und Brot eingesetzt werden. Stellen Sie hierzu den Thermostaten auf 80°C ein. Zum Auftauen delikater Speisen stellen Sie jedoch entweder eine Temperatur von 60°C ein, oder verwenden nur die kalte Umluft (Thermostateneinstellung demnach auf 0°C).

Oberhitze

Thermostatenknopf „L“: zwischen 60°C und Max.

Das obere Heizelement schaltet sich ein.

Diese Funktion kann zum kurzen Überbacken bereits gegarter Gerichte verwendet werden.

Grill

Thermostatenknopf „L“: auf Max.

Das mittlere obere Heizelement schaltet sich ein.

Durch die äußerst hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze wird das Fleisch auf der Oberseite rasch gebräunt, somit tritt kein Fleischsaft aus und das Fleisch bleibt zarter. Die Grillfunktion eignet sich ganz besonders für solche Speisen, die eine äußerst hohe Oberhitze verlangen: Rinder- und Kalbssteaks, Entrecôte, Fleischfilet, Hamburger usw. ...

Der Abschnitt „Praktische Back-/Brathinweis“ enthält einige Beispiele zum Einsatz des Backofens.

Umluftgrill

Thermostatenknopf „L“: zwischen 60°C und 200°C.

Das mittlere obere Heizelement schaltet sich ein und das Gebläse wird in Betrieb genommen. Außer der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberflächen verhindert, die Hitze dringt tiefer in die Speisen ein. Der Umluftgrill garantiert ein absolutes Gelingen von: Fleisch/Gemüsespießen, Bratwürsten, Schweinerippchen, Lammkoteletts, pikantes Huhn, Wachteln mit Salbei, Schweinefilet usw. ...

Unübertrefflich ist der Umluftgrill bei der Zubereitung folgender Fischgerichte: Barsch-, Thunfisch- und Schwertfischschnitten, gefüllte Tintenfische usw. ...

Backofenbeleuchtung

Diese wird durch Drehen des Knopfes „E“ auf das Symbol eingeschaltet. Sie beleuchtet das Ofeninnere und bleibt eingeschaltet, solange sich irgendein elektrisches Backofenheizelement in Betrieb befindet.

Beschreibung

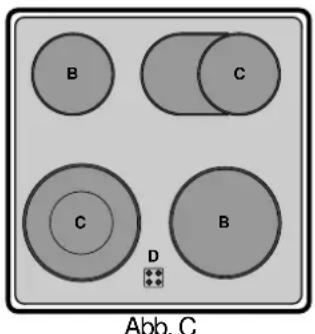

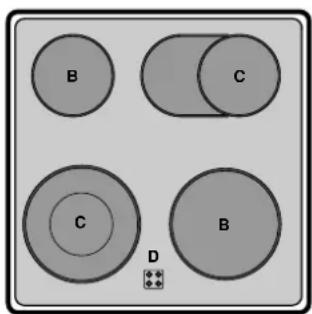

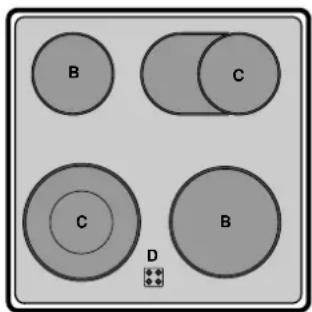

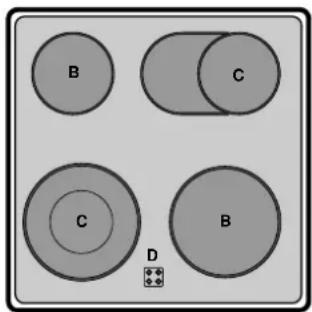

Der Herd kann in Kombination mit Kochmulden mit 4 Elektroplatten (Abb. A), mit herkömmlichen Glaskeramik-Kochfeldern (Abb. B) und mit Glaskeramik-Kochfeldern mit Doppelkochzonen (Abb. C) eingesetzt werden.

B B B B D

Abb.A Abb. B

B C C B D Abb. C

A Elektroplatten aus Gusseisen

B Kochzonen mit Strahlungsbeheizung

C Kochzonen mit Strahlungsbeheizung und Doppelkochzone D Restwärmeanzeige für jede einzelne Kochzone. Für alle Kochzonen wird einzeln angezeigt, ob sie noch heiß sind (mehr als 60°C), auch nach Ausschalten des Heizelementes (nur an einigen Modellen).
E Spezialschalter
F Traditionelle Schalter

12 11 10 9 8 7 6 5 4 3 2 1 0 12 11 10 9 8 7 6 5 4 3 2 10 12 11 10 9 8 7 6 5 4 3 2 12 11 10 9 8 7 6 5 4 3 2 12 11 10 9 8 7 6 5 4 3 2 12 11 10 9 8 7 6 5 4 3 2

Beschreibung der Heizelemente

Die traditionellen Strahlungsbeheizungselemente bestehen aus Ringheizkörpern mit extrem kurzer Aufglühzeit (nur wenige Sekunden nach dem Einschalten).

Strahlungsbeheizungselemente mit Doppelkochzone

Zweckmäßig ähnlich wie die Elemente der traditionellen Strahlungsbeheizung, sie verfügen jedoch über zwei Heizzonen (siehe Abb. C). Es besteht die Möglichkeit, entweder nur eine oder beide einzuschalten.

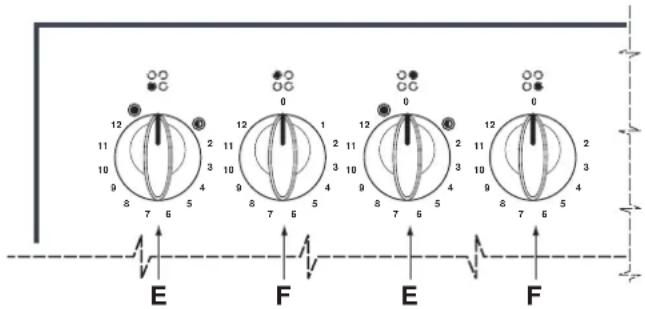

• Schalterknöpfe für die traditionellen Kochzonen. Jede Kochzone hat ihren eigenen Schalterknopf, mit dem 12 unterschiedliche Temperaturen (vom Mindestwert 1 bis zum Höchstwert 12) eingestellt werden können.
• Schalterknöpfe für die Spezial-Kochzonen. Dieser Schalterknopf ermöglicht die Wahl zweier Leistungsstufen, jede davon regulierbar von Minimum 1 bis Maximum 12. Durch Drehen des Schalterknopfes im Uhrzeigersinn von 1 - 12 stellen Sie die niedrigere der beiden Leistungsstufen ein. Drehen Sie den Schalterknopf bis zum Anschlag ( ), durch, hörbar durch kurzes Klicken, wird die höhere der beiden Leistungsstufen eingestellt, die wiederum, durch Drehen des Schalters gegen den Uhrzeigersinn, von 12 - 1 reguliert werden kann. Um zu der ursprünglichen Leistungsstufe zurückzukehren, drehen Sie den Schalterknopf auf Einstellung 0. Bei Glaskeramik-Kochfeldern mit Doppelleistungskochzonen (siehe Abb. C), wird mit der ersten Schalterdrehung die kleinere (innere) Kochzone eingeschaltet; möchten Sie beide einschalten, um eine größere Kochzone zur Verfügung zu haben, drehen Sie den Schalterknopf zuerst auf Einstellun ( ) und hierauf auf den gewünschten Wert von 12 bis 1.

Elektroplatten-Betriebsanzeigeleuchte (G)

Diese schaltet sich ein, sobald irgendein Kochfeld-Heizelement in Betrieb gesetzt wird.

Pos.	Strahlerplatte
0	Ausgeschaltet
1	Zum Schmelzen von Butter und Schokolade
2	Zum Aufwärmen von Milch, Wasser usw.
3
4	Für Cremesuppen und Saucen
5
6	Zum Sieden
7
8	Für Fleischbraten
9
10	Für Suppenfleisch
11
12	Zum Fritieren
	Einschalten beider Kochfelder

Hinweise zum Einsatz des Glaskeramik-Kochfeldes

Ihr Kochfeld gibt Ihnen sein Bestes, wenn Sie beim Kochen bzw. bei der Zubereitung von Speisen einige grundlegende Regeln beachten.

• Benutzen Sie Kochgeschirr mit flachem Boden, um sicher zu sein, dass er ganz auf der Heizfläche aufliegt.

• Benutzen Sie Kochgeschirr, dessen Durchmesser mit dem der Elektroplatte übereinstimmt, d.h. dessen Boden die Elektroplatte ganz bedeckt, und somit die gesamte Wärme genutzt wird.

• Stellen Sie sicher, dass die Geschirrböden stets sauber und trocken sind, damit ein optimaler Kontakt und eine lange Lebensdauer der Kochplatten und des Kochgeschirrs gewährleistet wird.
• Benutzen Sie nicht dasselbe Kochgeschirr, das Sie für Gasherde einsetzen. Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen, demnach würden bei Einsatz desselben Geschirrs auf Glaskeramik-Kochfeldern die gewünschten optimalen Ergebnisse niemals erreicht.
• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise würde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben könnte.
• Bitte berücksichtigen Sie, dass die Kochzonen noch für mindestens eine halbe Stunde nach Ausschalten heiß bleiben; achten Sie deshalb darauf, dass nichts

unbeabsichtigt auf diese heißen Flächen abgelegt bzw. abgestellt wird.

• Schalten Sie die Kochzonen nicht ein, wenn auf dem Kochfeld Alu- oder Klarsichtfolie liegen sollte.
  Stützen Sie sich nicht auf heiße Kochzonen.

Hinweis zur ersten Inbetriebnahme:

Der für die Dichtungen eingesetzte Leim könnte während der Lagerung Fettspuren auf dem Glas hinterlassen haben. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden ist ein leichter Geruch verbrannten Gummis zu vernehmen. Dies wird sich nach kurzer Zeit geben.
- Das Glaskeramik-Kochfeld ist stoßfest und verträgt auch plötzliche Temperaturwechsel. Dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Gerät in diesem Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienststelle.

Der elektronische Garzeitprogrammierer

Diese Zeitschaltautomatik ermöglicht ein Vorprogrammieren folgender Backofen- und Grillfunktionen:

- verzögerter Start mit festgesetzter Garzeit;

- sofortiger Start mit festgesetzter Garzeit;

- Timer.

Drucktastenfunkionen:

: Timer Stunden und Minuten

: Garzeit

Ende der Garzeit

Manuelle Schaltung

: Rückstellen der Zeit

: Vorstellen der Zeit

stellen der Digitaluhr

Nach dem Anschluß an das Stromnetz, sowie nach jedem Stromausfall blinkt das Display auf: 0.00

- Drücken Sie gleichzeitig die Tasten und und stellen Sie sofort danach (innerhalb 4 Sekunden) mittels der Tasten und die genaue Uhrzeit ein.

Drücken Sie die Taste † , um die Zeit vorzustellen.

Drücken Sie die Taste ^+ , um die Zeit zurückzustellen.

Eine eventuelle Änderung der Uhrzeit kann auf folgende Weise erfolgen:

1. Oberes gänzlich neu wiederholen

2. Die Taste drücken und daraufhin mittels der Drucktasten und die Uhrzeit korrigieren.

Manuelle Betriebsweise des Backofens

Nach Einstellen der Uhrzeit stellt sich der Programmierer automatisch auf manuelle Betriebsweise.

Anmerkung: Nach jedem "automatischen" Garen muß der Backofen mittels der Drucktaste erneut auf manuelle Funktionsweise umgestellt werden.

Verzögerter Start mit festgesetzter Garzeit.

Eingestellt wird die gesamte Garzeit und die für das Garende bestimmte Uhrzeit. Nehmen wir an, das Display zeige 10.00 Uhr an:

1. Drehen Sie den Backofen-Reglerknopf auf die gewünschte Betriebsweise und Temperatur (z.B. konventioneller Backofen, 200°C)

2. Drücken Sie die Taste und stellen Sie daraufhin (innerhalb 4 Sekunden) mittels der Tasten und die gewünschte Garzeit ein. Nehmen wir an, es handere sich um eine voraussichtliche Garzeit von 30 Minuten. Die Anzeige auf dem Display wäre demnach:

Nach Freigabe der Taste erscheilt nach 4 Sekunden wieder die laufende Uhrzeit mit dem Symbol und der Anzeige auto

1. Drücken Sie nun die Taste und daraufhin die Tasten und , um die als Garende bestimmte Uhrzeit, angenommen 13.00 Uhr, einzustellen:

2. Nach Freigabe der Tastelerscheint (nach 4 Sekunden) auf dem Display erneut die laufende Uhrzeit:

Das Leuchten der Anzeige auto ist ein Zeichen dafür, daß eine automatische Betriebsweise für Garzeit und Garzeitende programmiert worden ist. Der Backofen schaltet sich nun automatisch um 12.30 Uhr ein, um nach 30 Minuten wieder abzuschalten. Bei in Betrieb befindlichem Backofen leuchtet während der gesamten Garzeit der kleine Topf .

Die eingestellte Garzeit kann durch Drücken der Taste

jederzeit abgerufen werden, durch Drücken der Taste kann das Garzeitende abgerufen werden.

Nach Ablauf der Garzeit ertönt ein akustisches Signal; drücken Sie irgendeine Taste, mit Ausnahme der Tasten und , um dieses auszuschalten.

Sofortiger Start mit festgesetzter Garzeit

Programmieren Sie nur die Garzeit (Punkt 1 und 2 des Abschnitts "Verzögerter Start mit festgesetzter Garzeit"), dann startet der Backofen sofort.

Annullieren einer bereits programmierten Garzeit

Drücken Sie die Taste , stellen Sie dann mittels der Taste die Zeit wieder auf

durch Drücken der Taste stellen Sie daraufhin den Backofen wieder auf manuelle Betriebsweise um.

Kurzzeitwecker-Funktion

Mittels des Kurzzeitweckers stellen Sie eine bestimmte Zeit ein, die rückwärts abläuft. Mittels dieser Funktion kann der Backofen weder eingeschaltet, noch ausgeschaltet werden, es ertönt nur ein akustisches Signal, wenn die eingestellte Zeit abgelaufen ist.

Drücken Sie die Taste , es erscheint:

Stellen Sie nun mittels der Drucklasten und die gewünschte Zeit ein. Die Zeitrechnung startet sofort nach Freigabe der Tasten, auf dem Display erscheint die laufende Uhrzeit.

Nach Ablauf der Zeitvertöht ein akustisches Signal, welches durch Drücken irgendeiner Taste (ausgenommen der Tasten und ____) ausgeschaltet werden kann, das Symbol ____ erlischt.

Ändern bzw. Annullieren der Daten

- Die eingestellten Daten können durch Drücken der entsprechenden Taste und der Taste oder jederzeit geändert werden.

- Wird die Garzeit annulliert, wird automatisch auch das Funktionsende (und umgekehrt) annulliert.

- Bei vorprogrammierter Funktionsweise akzeptiert das Gerät als Garende keine Zeit, die vor der Startzeit liegt, die das Gerät selbst für den Garbeginn vorgesehen hat.

So halte ich das Gerät in Topform

Vor jeder Reinigung und Pflege muß das Gerät vom Stromnetz getrennt werden.

Um eine lange Lebensdauer des Backofens zu gewährleisten, muß er regelmäßig gründlich gereinigt werden. Berücksichtigen Sie hierbei, dass:

• Verwenden Sie zur Reinigung bitte keine Dampfgeräte.
• die Oberflächen aus Email oder Edelstahl mit lauwarmem Wasser zu reinigen sind; verwenden Sie bitte keine Scheuermittel oder scharfe Reiniger, die diese hochwertigen Oberflächen beschädigen könnten. Auf Edelstahl könnten sich Flecken bilden. Sollten diese nur schwer zu entfernen sein, empfehlen wir den Einsatz der im Handel erhältlichen Spezialreinigungs- und Pflegemittel. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspülen und trockenzureiben;
• der noch lauwarme Backofen möglichst nach jedem Gebrauch mit warmem Wasser und Spülmittel gereinigt, mit klarem Wasser nachgespült und mit einem weichen Tuch sorgfältig abgetrocknet werden sollte. Vermeiden Sie den Einsatz von Scheuermitteln (zum Beispiel Pulver-Reinigern usw.) und Scheuerschwämmen, oder Säuren (z.B. Antikalklösungen usw.), diese könnten das Email beschädigen. Verwenden Sie bei besonders hartnäckigen Verschmutzungen die üblicherweise zur Reinigung des Backofens bestimmten Spezialreiniger. Halten Sie sich jedoch genau an die auf der Packung angegebenen Gebrauchsanleitungen;
• sich bei längerer Betriebszeit des Backofens Kondenswasser bilden könnte. Reiben Sie dieses mit einem weichen Tuch trocken;
• die rund um die Backofenöffnung befindliche Dichtung die korrekte Funktionsweise des Backofens garantiert. Der Zustand dieser Dichtung sollte demnach regelmäßig überprüft werden. Gegebenenfalls ist diese zu reinigen, wobei jedoch keine Scheuermittel oder -produkte zu verwenden sind. Wenden Sie sich im Falle einer Beschädigung dieser Dichtung an Ihre nächstgelegene Kundendienststelle. Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht in Gebrauch zu nehmen;
• der Backofenboden niemals mit Alufolie ausgelegt werden darf, da der hierdurch verursachte Wärmestau den Garvorgang gefährden und auch das Email beschädigen würde.
• das Glas des Backofenfensters mit einem milden Reiniger und einem weichen Schwammtuch gereinigt und anschließend mit einem weichen Tuch trockengerieben werden muss.
• die Elektroplatten mit einem feuchten Tuch zu reinigen sind und dass sie, wenn sie noch lauwarm sind, mit etwas Öl eingerieben werden müssen;

Abnehmen der Backofentür

Um den Backofen mühelos gründlich reinigen zu können, kann die Backofentür abgenommen werden. Verfahren Sie hierzu wie folgt:

• die Tür ganz öffnen;
- klappen Sie die seitlich an den beiden Scharnieren befindlichen Hebel hoch und drehen Sie diese nach links;
- fassen Sie die Tür an den beiden äußeren Seiten und schließen Sie sie langsam, jedoch nicht ganz;
- ziehen Sie die Tür zu sich hin aus ihrer Lagerung heraus.

In umgekehrter Reihenfolge wird die Tür wieder angebracht.

Lampenwechsel im Backofenraum

• Die Stromversorgung des Backofens abschalten, und zwar entweder mit dem für den Anschluß an die Stromleitung verwendeten allpoligen Schalter, oder durch Herausziehen des Steckers, sofern dieser zugänglich ist.
  • Die Glasabdeckung der Lampenhalterung herausdrehen.
  • Die Lampe herausschrauben und durch eine hitzebeständige Lampe (300°C) nachstehender Eigenschaften ersetzen:

• Spannung 230/240 V

• Leistung 25W
• Sockel E14

• Die Glasabdeckung einsetzen und die Stromversorgung zum Backofen wieder herstellen.

Reinigung der Kochfeldes

Reinigen Sie das Kochfeld vor Kochbeginn mit einem feuchten Tuch, um Staub oder alte Essensreste zu beseitigen. Die Oberflächen des gesamten Kochfeldes sind regelmäßig mit lauwarmer milder Spüllauge zu reinigen. Glaskeramikfelder sollten von Zeit zu Zeit auch mit einem entsprechenden, im Handel erhältlichen Spezialreiniger behandelt werden. Entfernen Sie zuerst sämtliche Speisereste und Fettspritzer mit einem geeigneten Klingenschaber, z.B. (siehe Abb. A) (nicht mitgeliefert). Reinigen Sie das Kochfeld, wenn es noch lauwarm ist, verwenden Sie hierzu ein weiches Papiertuch und ein geeignetes Reinigungsmittel (siehe Abb. B). Reiben Sie es dann mit einem feuchten Tuch nach und trocknen Sie es gründlich.

Versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste oder stark zuckerhaltige Speisereste müssen sofort mit einem Schaber von der noch heißen Kochzone entfernt werden.

Spezialreiniger bilden eine durchsichtige Schutzschicht, die den Staub abstößt. Diese schützt die Oberfläche auch vor eventuellen Schäden, die durch stark zuckerhaltige Speisen verursacht werden könnten. Verwenden Sie absolut keine Scheuerschwämme oder sonstige Scheuermittel. Auch scharfe Reinigungsmittel wie Backofensprays oder Fleckenmittel sind zu vermeiden.

Spezialreinigungsmittel für Glaskeramik-Kochfelder	Wo sind diese erhältlich ?
Klingenschaber und Ersatzklingen	Haushaltwaren Warenhäusern
Stahl-Fix SWISSCLEANER WK TOP Andere Produkte f.Glaskeramik	Haushaltwaren Hobbyläden Warenhäusern Supermärkten

Position Funktionswähler	Gerichte Gew.	(kg)	Einschub-Höhe von unten	Vorheizzeit (Minuten)	Position Thermostaten-Regler	Garzeit (Minuten)
1 Statischer Backofen	EnteKalbs- oder RinderbratenSchweinebratenGebäckMürbeteigkuchen	111-1	33333	1515151515	200200200180180	65-7570-7570-8015-2030-35
2 Heißluft-Backofen	Pizza (auf 2 Ebenen)LasagneLammBrathähnchen + KartoffelnMakrelenPlum-cakeWindbeutel (auf 2 Ebenen)Gebäck (auf 2 Ebenen)Biskuitböden (auf 1 Ebene)Biskuitböden (auf 2 Ebenen)Quiche	11110.50.50.51.01.5	2-432-4222-42-422-43	1510101010101010101015	220200180180180170190180170170200	15-2030-3550-6060-7530-3540-5020-2510-1515-2020-2525-30
3 Oberhitze	Nachgaren von Speisen -	3/4 15	220 -
4 Grill	Seezungen undTintenfischeTintenfisch- undKrebsspießeKabeljaufiletGegrillte GemüseKalbsteaksKotelettsHamburgerMakrelenToast	1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	4443/4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444	5555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555	MaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxmaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxCapita
5 Umluftgrill	Gegrilltes HähnchenaTintenfische	1.51.5	33	55	200200	55-6030-35

NB.: Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können. Bei Einsatz des Grills oder des Umluftgrills ist die Fettpfanne auf die unterste Führung zu schieben.

Praktische Back-/Brathinweise

Der Backofen stellt Ihnen eine umfangreiche Programm-palette zur Verfügung, um jede Speise optimal garen zu können. Im Laufe der Zeit werden Sie dieses vielseitige Gerät optimal zu nutzen wissen, demnach gelten die nachstehenden Anleitungen nur als Richtlinie, die Sie durch Ihre persönliche Erfahrung erweitern können.

Vorheizen

Sollte sich ein Vorheizen des Backofens als erforderlich erweisen, wie bei Hefeteigen usw., dann empfiehlt sich der Einsatz der Funktion / "Heißluft" da auf dieser Einstellung die gewünschte Temperatur in kürzester Zeit, und demnach stromsparend, erreicht werden kann. Nach Einschieben des Backgutes kann der Backofen dann auf die geeignete Temperatur umgeschaltet werden.

Gleichzeitiges Garen auf mehreren Einschubhöhen

Soll auf zwei Einschubhöhen gegart werden, dann wählen Sie bitte nur die Funktion / „Heißluft“ nur diese ermöglicht ein solches Garen.

• Ihr Backofen hat insgesamt 5 Einschubhöhen. Beim Heißluftgaren verwenden Sie jedoch bitte nur zwei der mittleren drei Einschubhöhen, die oberste und die unterste ist zu direkt der Heißluft ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen könnten.
• Im Allgemeinen wird die 2. und 4. Einschubhöhe von unten eingesetzt, wobei auf die 2. Führungsschiene die Gerichte eingeschoben werden, die größere Hitze verlangen. Bereiten Sie zum Beispiel gleichzeitig mit anderen Speisen einen Fleischbraten zu, dann sollte dieser auf die 2. Führungsschiene und die zarteren Gerichte auf die 4. Führungsschiene eingeschoben werden.
• Beim Garen von Speisen, die unterschiedliche Gartemperaturen bzw. -zeiten verlangen, stellen Sie eine Durchschnittszeit ein, schieben das empfindlichere Gericht auf die 4. Einschubhöhe und nehmen das Gericht mit der kürzeren Garzeit zuerst aus dem Backofen.
• Verwenden Sie die Fettpfanne bzw. das Backblech auf der unteren, den Backofenrost auf der oberen Einschubhöhe.

Gebrauch des Grills

Der Multifunktions-Backofen bietet Ihnen 2 unterschiedliche Grillmöglichkeiten, ausschließlich bei geschlossener Backofentür.

Bei Einsatz der Funktion / "grill" sollte das Grillgut auf die Mitte des Rostes (3. oder 4. Einschubhöhe von unten) gelegt werden, da auf dieser Einstellung nur der mittlere Teil des oberen Heizwiderstandes eingeschaltet ist.

Verwenden Sie die 1. Einschubhöhe nur für die Fettpfanne, die Sie zum Auffangen des abtropfenden Fettes bzw. Fleischsaftes unter das Grillgut schieben.

Bei Einsatz dieser Funktion sollte der Thermostat auf die höchste Stufe eingestellt werden. Dies bedeutet jedoch nicht, dass, falls erforderlich, nicht auch niedrigere Temperaturen eingestellt werden können. Drehen Sie den Thermostaten ganz einfach auf die gewünschte Tempe-

ratur.

Die Einstellung / "Umluft-Grill" ist äußerst praktisch für rasches grillen, die vom Grill ausgestrahlte Heißluft wird besser verteilt, wodurch gleichzeitig die Oberseite gebräunt und die Unterseite gegart wird.

Auf dieser Einstellung können bereits gegarte Gerichte noch kurz überbacken werden. (Nudelaufläufe usw.)

Setzen Sie den Grillrost auf die 2. oder 3. Führung (siehe Tabelle), und schieben Sie die Fettpfanne unter das Grillgut, um abtropfendes Fett aufzufangen und Rauchbildung zu vermeiden.

Wichtig: Grillen Sie bei geschlossener Backofentür, dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10%).

Bei Einsatz dieser Funktion sollte der Thermostat a 200°C eingestellt werden, nur so arbeitet der Grill, der mittels Ausstrahlung von Infrarotstrahlen heizt, auf optimale Weise. Dies bedeutet jedoch nicht, dass, falls erforderlich, nicht auch niedrigere Temperaturen eingestellt werden können. Drehen Sie den Thermostaten ganz einfach auf die gewünschte Temperatur.

Die besten Resultate erzielen Sie durch Einschieben des Grillrostes auf die unteren Führungen (siehe Tabelle) und schieben Sie die Fettpfanne unter das Grillgut (unterste Führung), um abtropfendes Fett aufzufangen und Rauchbildung zu vermeiden.

Backen

Schieben Sie das Backwerk stets in den heißen Backofen; und halten Sie die Vorheizzeit ein. Ist diese abgelaufen, erlischt die rote Kontrolleuchte „I“. Öffnen Sie während des Backens nicht die Backofentür, um ein Zusammenfallen des Kuchens zu verhindern. Was tun wenn:

Der Kuchen zu trocken ist ?

Das nächste Mal stellen Sie eine um 10°C höhere Temperatur ein und verkürzen Sie die Backzeit.

Der Kuchen zusammenfällt ?

Verwenden Sie weniger Flüssigkeit oder stellen Sie eine um 10°C niedrigere Temperatur ein.

Der Kuchen an der Oberseite zu dunkel ist ?

Wählen Sie eine niedrigere Einschubhöhe, eine niedrigere Temperatur und verlängern Sie die Backzeit.

Der Kuchen außen gut gebacken aber innen noch klebrig ist ?

Verwenden Sie weniger Flüssigkeit, reduzieren Sie die Temperatur, verlängern Sie die Backzeit.

Der Kuchen sich nicht aus der Form löst ?

Fetten Sie die Kuchenform gut ein und bestäuben Sie sie mit etwas Mehl oder legen Sie Backpapier in die Form.

Bei Heißluftbetrieb auf mehreren Ebenen gebacken bzw. gebraten wurde, und nicht alle Gerichte gleichförmig gar sind?

Stellen Sie eine niedrigere Temperatur ein. Es ist nicht erforderlich die auf mehreren Ebenen gegarten Speisen gleichzeitig aus dem Ofen zu nehmen.

Pizza

Zum optimalen Garen einer Pizza wählen Sie die Funktion _ / _ "Heißluft":

• Heizen Sie den Backofen mindestens 10 Minuten vor.
• Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Backrost. Bei Verwenden des Backblechs bzw. der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten.
• Während des Backens sollte die Backofentür nicht zu häufig geöffnet werden.
• Bei reich belegten Pizzas (Capricciosa, Quattro Stagioni) ist es ratsam, die Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben.
• Soll auf zwei Ebenen Pizza gebacken werden, dann verwenden Sie bitte die 2. und 4. Einschubhöhe und stellen Sie den Thermostaten auf 220°C; der Backofen muß mindestens 10 Minuten gut vorgeheizt werden.

Fisch und Fleisch

Für Geflügel und Fisch stellen Sie eine Temperatur von 180 °C - 200 °C ein.

Für Rinderbraten, der außen gut angebraten, innen jedoch saftig bleiben soll, empfiehlt es sich, das Fleisch bei hoher Temperatur (200°C?220°C) rasch anzubraten, um dann auf eine niedrigere Temperatur überzugehen.

Als Richtlinie gilt: je größer der Braten, desto niedriger die Temperatur und um so länger die Bratzeit. Legen Sie den Braten in die Mitte auf den Rost und schieben Sie die Fettpfanne unter den Rost, um das abtropfende Fett aufzufangen.

Den Rost so einschieben, daß sich der Braten auf der mittleren Einschubhöhe befindet. Wird mehr Unterhitze gewünscht, muß der Braten auf eine niedrigere Ebene eingeschoben werden. Belegen Sie das Fleisch (insbesondere bei Entenbraten und Wild) mit Speckscheiben, das garantiert besonders schmackhafte Braten. Schieben Sie den Braten so ein, dass er möglichst viel Oberhitze bekommt.

Die Sicherheit - Eine gute Gewohnheit

Um die Leistungsfähigkeit und Sicherheit dieses Gerätes zu gewährleisten, bitte folgendes beachten:

• wenden Sie sich ausschließlich an unsere anerkannten Kundendienst-Zentren
• verlangen Sie, dass nur Original-Ersatzteile verwendet werden.

- Bedienen Sie sich zur Positionsveränderung des Geräts stets der an den Seiten des Ofens eingekerbten Griffe. Sie vermeiden auf diese Weise Schäden an Personen oder am Gerät selbst.

• Das Gerät ist für den Einsatz im privaten Haushalt bestimmt; seine Eigenschaften dürfen nicht verändert werden.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Die elektrische Sicherheit dieses Gerätes wird nur dann gewährleistet, wenn es sachgemäß und gemäß den einschlägigen Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird.
• Bei in Betrieb befindlichem Gerät werden die Heizelemente und einige Ofentürteile sehr heiß. Vermeiden Sie demnach, diese zu berühren und halten Sie Kinder vom Ofen fern.

Folgende Gefahrenquellen sollten für Kinder und unfähige Personen nicht zugänglich sein:

• die Bedienungselemente und das Gerät im allgemeinen;
• die Verpackung (Plastikbeutel, Nägel usw.)
• das Gerät während des Gebrauchs und auch sofort nach dem Gebrauch, da es sehr heiß werden kann;
• das Altgerät (bei einem solchen muss auch dafür gesorgt werden, dass keines seiner Bestandteile mehr eine Gefahrenquelle darstellen kann).

Vermeiden Sie bitte:

• das Gerät mit feuchten Körperteilen zu berühren;
• das Gerät barfuß zu benutzen;
• den Stecker am Kabel oder am Gerät selbst aus der Steckdose zu ziehen;
• unsachgemäße und demnach gefährliche Eingriffe;
• die Be- und Entlüftungsschlitze zu verstopfen;
• dass das Kabel kleiner Elektrogeräte mit heißen Teilen des Backofens in Berührung kommt;
• das Gerät der Witterung (Regen, Sonne usw.) auszusetzen;
• den Backofen als Lagerungsstätte zu verwenden;

• den Gebrauch brennbarer Flüssigkeiten in seiner Nähe;

• den Einsatz von Adaptern, Vielfachsteckdosen und/oder Verlängerungen;

• Installations- und Reparationsversuche, ohne Fachpersonal anzufordern.

Fordern Sie absolut Fachpersonal an:

• für die Installation (gemäß den Anweisungen des Herstellers);
• bei Zweifeln hinsichtlich der Funktionsweise;
• wenn die Steckdose ausgetauscht werden muss, falls diese mit dem Gerätestecker nicht übereinstimmen sollte.

Fordern Sie den Einsatz von Technikern der vom Hersteller anerkannten Kundendienststellen an bei:

• Zweifeln hinsichtlich der Unversehrtheit des Gerätes nach Abnahme des Verpackungsmaterials;
• Beschädigung oder Austausch des Zufuhrkabels;
• Störungen oder schlechter Betriebsweise, und verlangen Sie den Einsatz von Original-Ersatzteilen.

Folgendes sollte befolgt werden:

• Verwenden Sie das Gerät für keine anderen Zwecke, als zum Garen von Speisen.
• Überzeugen Sie sich nach Abnahme der Verpackung, dass das Gerät auch nicht beschädigt wurde.
• Trennen Sie das Gerät bei Betriebsstörungen, vor der Wartung und Reinigung vom Stromnetz.
• Schalten Sie das Gerät vom Stromnetz ab, und drehen Sie den Gashahn (wenn vorgesehen) ab, wenn das Gerät nicht in Betrieb ist.
• Verwenden Sie Backofenhandschuhe.
• Fassen Sie den Griff stets in der Mitte an, da die Seitenteile durch eventuellen Heißluftaustritt äußerst heiß sein könnten.
• Vergewissern Sie sich stets, daß sich die Reglerknöpfe auf Position “•”/“o” befinden, wenn sich das Gerät nicht in Gebrauch befindet.
• Schneiden Sie bitte vor der Entsorgung Ihres Altgerätes das (vom Stromnetz getrennte!) Elektrokabel ab.
• Der Hersteller kann für eventuelle, durch fehlerhafte Installation, oder unsachgemäßen, falschen oder unangemessenen Gebrauch nicht haftbar gemacht werden.

INSTALLIERUNG

Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen. Eine unsachgemäße Installation kann zu Schäden an Personen, Tieren oder Gegenständen führen, für die der Hersteller nicht zur Verantwortung gezogen werden kann.

Wichtig: Vor jeder Einstellung, Wartung usw. muss der Backofen vom Stromnetz getrennt werden.

Installation der Einbaubacköfen

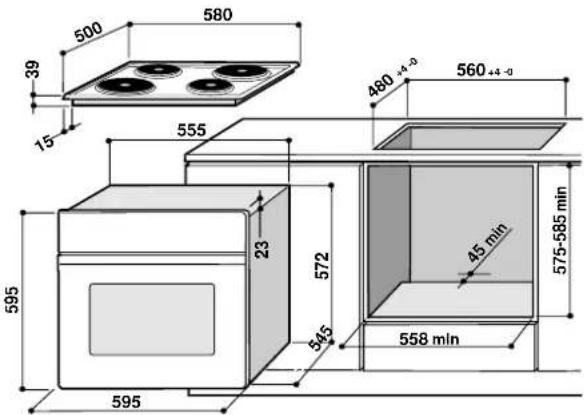

PUm eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank geeignete Merkmale aufweisen. Auf nachstehender Abbildung sind die jeweils für den Einbau in einen Unterbau oder in einen Hochschrank erforderlichen Abmessungen ersichtlich.

500 580 39 15 555 480 +4 -0 560 [phone] min 575-585 min 595 595 545 558 mln

NB: Installation zwecks Energiedeklaration

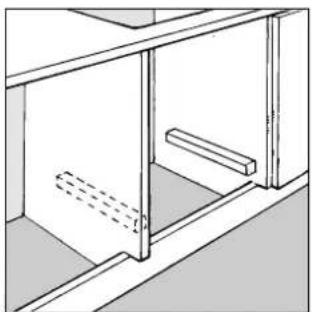

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten aufliegt; sollte eine durchgehende Fläche als Auflage vorhanden sein, muss diese mit einem Ausschnitt von mindestens 45 x 560 mm versehen werden.

Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material beschaffen sein. Dies gilt besonders für Möbel aus Furnierholz, deren Leim einer Temperatur von 100 °C standhalten muss.

Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit den Elektroteilen ausgeschlossen sein.

Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne ein Werkzeug zu Hilfe nehmen zu müssen, nicht möglich ist.

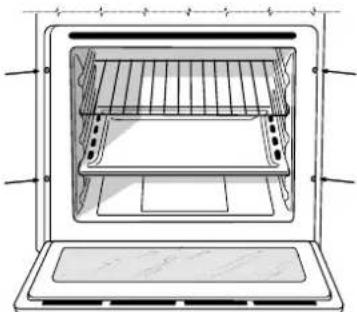

Zur Befestigung des Backofens am Möbel öffnen Sie die Backofentür und befestigen Sie ihn dann mittels 4 Holzschrauben, die in die 4 im Backofenrahmen befindlichen Löcher einzuschrauben sind.

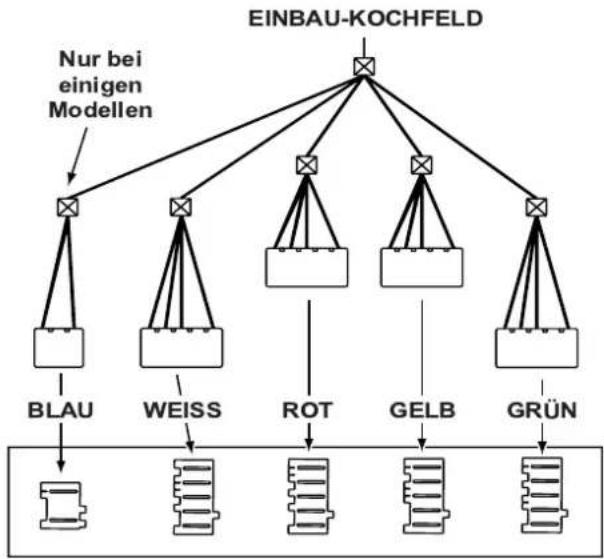

Der Anschluss an das Stromnetz ist am Herd vorzunehmen. Das Kochfeld wird mittels eines geeigneten Verbinders an den Herd angeschlossen. Die Herde sind für den Betrieb mit Wechselstrom mit der auf dem Typenschild angegebenen Versorgungsspannung und -frequenz ausgelegt.

EINBAUHERD

Verlegen des Netzkabels

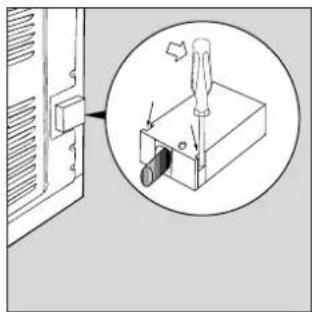

Öffnen des Klemmengehäuses:

- Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an.

- Ziehen Sie den Deckel des Klemmengehäuses ab.

Verlegen Sie nun das Versorgungskabel wie folgt:

- schrauben Sie die Schraube der Kabelklemme sowie die der Kontakte aus;

Anmerkung: Die Brücken werden vom Hersteller für einen 400V Dreiphasenanschluss (Abb. D) vorgesehen.

- Zur Durchführung der elektrischen Anschlüsse der Abb. F und G sind die beiden Brücken aus dem Gehäuse zu verwenden (Abb. E - Bezugspunkt "P").

- das Versorgungskabel in der entsprechenden Kabelklemme befestigen und den Deckel schließen.

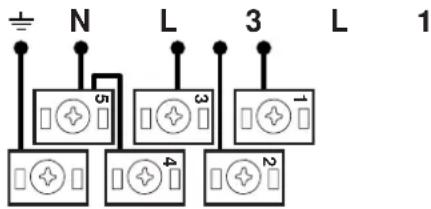

400V 3N\~ H05RR-F 5x2.5 CEI-UNEL 35363

N L 3 L 1 5 3 1 4 2

Abb. D

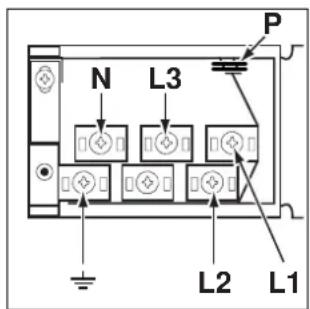

N L3 P L2 L1

Abb. E

230V 1N\~ H07RN-F 3x4 CEI-UNEL 35364

N L 5 3 1 4 2

Abb. F

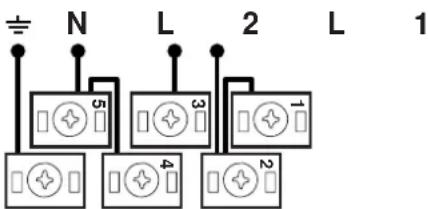

400V 2N\~ H05RR-F 4x2.5 CEI-UNEL 35363

N L 2 L 1 5 3 1 4 2

Abb. G

Anschluß des Versorgungskabels an das Stromnetz

Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung; wird das Gerät direkt an das Stromnetz angeschlossen, ist ein allpoliger Schalter mit einer Mindestöffnung von 3 mm, der der Strombelastung und den geltenden Richtlinien entspricht, zwischenzuschalten (der Erdleiter darf nicht durch den Schalter unterbrochen werden).

Das Versorgungskabel muß so verlaufen, daß es an keiner Stelle eine Temperatur erreicht, die 50°C über der Raum-temperatur liegt.

Bevor der Anschluß vorgenommen wird, beachten Sie, daß:

- Die elektrische Sicherheit dieses Gerätes nur dann gewährleistet ist, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird. Die Gegebenheit dieser grundlegenden Sicherheitsanforderung muß überprüft werden, im Zweifelsfalle ist eine Kontrolle durch Fachpersonal anzufordern. Der Hersteller kann für eventuelle durch Fehlen einer Erdungsanlage verursachte Schäden nicht zur Verantwortung gezogen werden.

- Vor Anschluß des Gerätes kontrollieren Sie bitte, daß die auf dem Typenschild (befindlich auf dem Gerät und/oder auf der Verpackung) angegebenen Daten mit denen des Stromversorgungsnetzes übereinstimmen.

- Vergewissern Sie sich davon, daß die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate.

- Falls Steckdose und Stecker des Gerätes nicht übereinstimmen sollten, ist die Steckdose von einem Fachmann durch eine andere geeigneten Typs zu ersetzen. Derselbe muß bei der Gelegenheit auch überprüfen, daß der Steckdosen-Kabelquerschnitt der Leistungsaufnahme des Gerätes entspricht. Allgemein ist die Verwendung von Adpatern, Vielfachsteckdosen und/oder Verlängerungen nicht ratsam. Falls deren Gebrauch jedoch unvermeidlich sein sollte, dürfen nur Einfach- oder Vielfachadapter und Verlängerungen verwendet werden, die den geltenden Sicherheitsvorschriften entsprechen; achten Sie darauf, daß die auf dem Einfachadapter und den Verlängerungen angegebene Stromleistungsgrenze und die auf dem Vielfachadapter angegebene Höchstleistungsgrenze nicht überschritten wird. Stecker und Steckdose müssen leicht zugänglich sein.

Technische Eigenschaften

Nutzabmessungen des Backofens:

Breite: cm 43,5

Tiefe: cm 40

Höhe: cm 32

Nutzvolumen des Backofens:

Liter 56

ENERGIE-ETIKETT

Richtlinie 2002/40/CE über die Etikettierung von Elektrobacköfen Norm EN 50304

Energieverbrauch Natürliche Konvektion

Heizfunktion: Statischer

Deklarierte Energieverbrauchsklasse Erzwungene Konvektion

Heizfunktion: Heißluft

Versorgungsspannung und -frequenz:

230/400V \~ 3N 50Hz 8850W

ät entspricht den folgenden EG-

• 73/23/EWG vom19.02.73 (Niederspannung) und nachfolgenden Änderungen;
• 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen;
• 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.

B B B B D

EIK' AEIK' B

B C C D

EIK' C
