PW362718 - Dunstabzugshaube WOLF - Kostenlose Bedienungsanleitung

Marke	Wolf
Modell	PW362718
Produkttyp	Wandhaube
Stromversorgung	220-240 V, 50/60 Hz
Beleuchtung	Halogen GU10 (max. 50 W); Option Infrarotlampen E27 R125 (max. 260 W)
Hauptfunktionen	Unendliche Motor-Drehzahlregelung, Wärmeerkennung „Sentinelle“, versenkte Bedienelemente, dimmbare Beleuchtung (niedrig/hoch)
Filter	Spülmaschinenfest, mit Fettauffangschalen
Pflege von Edelstahl	Nicht scheuerndes Reinigungsmittel, weiches Tuch, Abwischen in Maserungsrichtung
Wichtige Sicherheitshinweise	Nicht ohne Filter verwenden; Abluft nach außen; nicht für explosive Dämpfe verwenden
Garantie	2 Jahre Gesamtgarantie (Teile und Arbeit); 5 Jahre eingeschränkt auf bestimmte Teile (Platte, Brenner, elektronische Paneele, Heizwiderstände)
Kundendienst	Von Wolf autorisierter Dienstleister; erfordert Modellreferenz und Seriennummer
Verwendung	Nur für den Haushalt

Häufig gestellte Fragen - PW362718 WOLF

Wie ersetze ich eine Halogenlampe?

Verwenden Sie die mitgelieferte Saugnapfvorrichtung: Drehen Sie die Lampe um 1/4 Umdrehung gegen den Uhrzeigersinn. Verwenden Sie eine GU10-Lampe mit max. 50 W.

Wie reinige ich die Filter?

Die Filter und Fettauffangschalen sind spülmaschinengeeignet. Entfernen Sie zuerst den Mittelfilter, indem Sie ihn nach oben drücken und dann kippen. Wischen Sie überschüssiges Fett ab, bevor Sie sie in die Spülmaschine geben.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie die Stromversorgung: Stellen Sie sicher, dass die Haube eingeschaltet ist und der Sicherungsautomat des Hauses aktiviert ist.

Kann ich die Haube ohne Filter verwenden?

Nein. Betreiben Sie die Haube niemals ohne Filter, da dies den Motor oder andere interne Komponenten beschädigen könnte.

Wie pflege ich Edelstahl?

Verwenden Sie einen nicht scheuernden Edelstahlreiniger mit einem weichen, fusselfreien Tuch. Wischen Sie immer in Richtung der Maserung des Stahls.

Was ist die Wärmeerkennungsfunktion „Sentinelle”?

Sie aktiviert automatisch den Motor oder erhöht seine Drehzahl, wenn die Ablufttemperatur 95 °C überschreitet, und kehrt zur vorherigen Einstellung zurück, wenn die Temperatur unter 85 °C fällt.

Wie stelle ich die Motordrehzahl ein?

Drehen Sie den rechten Knopf: stufenlose Drehzahlregelung. Zum Stoppen gegen den Uhrzeigersinn drehen.

Welche Lampentypen sind mit den Infrarotstrahlern kompatibel?

E27-Lampen, R125 mit max. 260 W, erhältlich im Baumarkt oder bei einem autorisierten Wolf-Händler.

Muss die Haube die Luft nach außen abführen?

Ja, um Brandrisiken zu minimieren, muss die Luft nach außen abgeführt werden und nicht in Wände, Decken, Dachböden oder Garagen.

Wie erhalte ich Kundendienst unter Garantie?

Wenden Sie sich an einen von Wolf autorisierten Dienstleister. Sie müssen die Modellreferenz und die Seriennummer angeben (befindet sich auf dem Typenschild im Inneren der Haube).

BEDIENUNGSANLEITUNG PW362718 WOLF

BEDIENUNGS-UND PFLEGEANLEITUNG

GIDS VOOR GEBRUIK EN ONDERHOUD

使用和保養指南

WOLF

4Sicherheitshinweise

6 Merkmale der Wandabzugshaube
6 Bedienung der Wandabzugshaube

7Pflegeempfehlungen

7Fehlersuche

7Wolf-Garantie

Kundendienst

Die Modell- und Sertennummern sind auf dem Produkttypenschild aufgeführt. Die Typenschildposition ist auf Seite 6 angegeben. Für Garantiezwecke benötigen Sie außerdem das Datum der Installation und den Namen Ihres Wolf-Vertragshändlers. Zeichnen Sie die nachstehenden Informationen für zukünftige Nachschlagezwecke auf.

SERVICEINFORMATIONEN

Modelnummer

Seriennummer

Datum der Installation

Name des zertilizierten Service

Nummer des zertilizierten Service

Vertragshändler

Händlemummer

Wichtiger Hinweis

Um eine möglichst sichere und effiziente Installation dieses Produkts zu gewährleisten, beachten Sie bitte die folgenden Arten hervorgehobener Informationen in der gesamten Anleitung:

WICHTIGER HINWEIS hebt Informationen hervor, die besonders wichtig sind.

VORSICHT ist ein Hinweis auf eine Situation, die bei Nichtbeachtung der Anweisungen zu geringfügigen Personen- oder Sachschäden führen kann.

WARNUNG weist auf eine Gefahr hin, die bei Nichtbeachtung der Anweisungen zu schweren Verletzungen oder zum Tod führen kann.

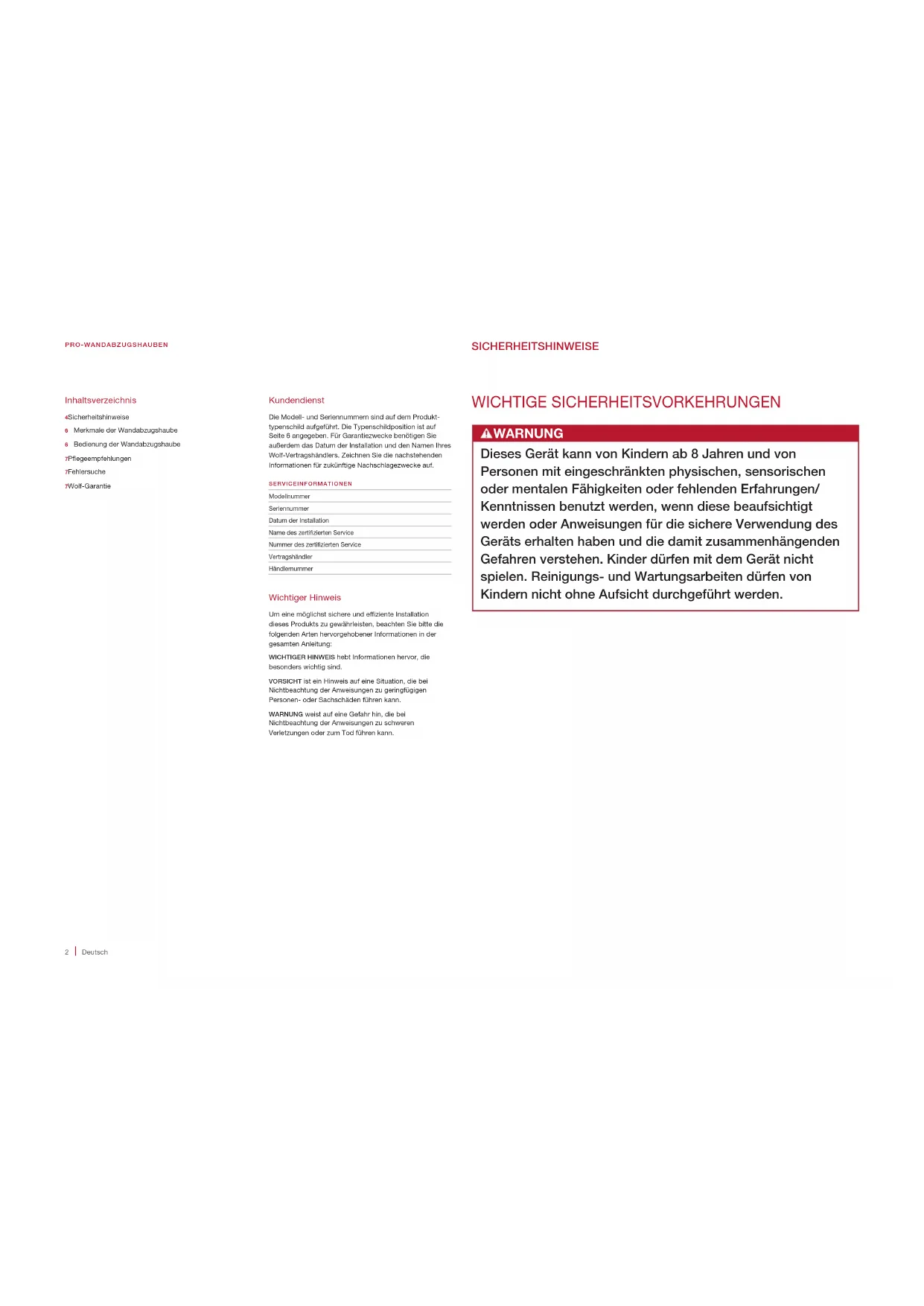

WICHTIGE SICHERHEITSVORKEHRUNGEN

WARNING

Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder fehlenden Erfahrungen/Kenntnissen benutzt werden, wenn diese beaufsichtigt werden oder Anweisungen für die sichere Verwendung des Geräts erhalten haben und die damit zusammenhängenden Gefahren verstehen. Kinder dürfen mit dem Gerät nicht spielen. Reinigungs- und Wartungsarbeiten dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.

SICHERHEITSHINWEISE

WICHTIGE SICHERHEITSVORKEHRUNGEN

• Lesen Sie diese Bedienungs- und Pflegeanleitung sorgfältig durch, bevor Sie Ihre neue Dunstabzugshaube benutzen, um der Gefahr von Brand, Stromschlag oder Personenschäden vorzubeugen.
• Achten Sie auf eine ordnungsgemäße Installation und Wartung. Das Gerät muss von einem qualifizierten Fachmann ordnungsgemäß angeschlossen und geerdet werden.
• Der Service während der Garantiezeit ist von einem zugelassenen Wolf-Kundendienstzentrum durchzuführen.
• Die Installationsarbeiten und elektrische Verdrahtung müssen von qualifizierten Personen und in Übereinstimmung mit allen geltenden Vorschriften und Standards, einschließlich der Brandschutzvorschriften und -standards bei Bauarbeiten, durchgeführt werden.

WARNING

UM DER GEFAHR VON BRAND, STROMSCHLAG ODER PERSONENSCHÄDEN VORZUBEUGEN, MUSS FOLGENDES BEACHTET WERDEN:

a) Verwenden Sie dieses Gerät nur in der vom Hersteller beabsichtigten Weise. Bei Fragen wenden Sie sich an den Hersteller.
b) Vor der Durchführung von Instandhaltungs- oder Reinigungsarbeiten am Gerät muss die Stromzufuhr am Schaltkasten ausgeschaltet und die Stromzufuhr abgesperrt werden, damit der Strom nicht versehentlich eingeschaltet werden kann. Wenn die Stromzufuhr nicht abgesperrt werden kann, muss ein auffälliges Warnschild am Schaltkasten angebracht werden.

SICHERHEITSHINWEISE

WICHTIGE SICHERHEITSVORKEHRUNGEN

• Zur ordnungsgemäßen Verbrennung und Absaugung von Gasen durch den Abzugsschacht (Schornstein) bei Verbrennungsanlagen wird eine ausreichende Luftzufuhr benötigt, um eine Rauchgasexplosion zu vermeiden.
• Es sind die Richtlinien des Heizgeräteherstellers sowie die von örtlichen Behörden veröffentlichten Sicherheitsstandards einzuhalten.

⚠️ ACHTUNG

Nur für den allgemeinen Entlüftungsgebrauch. Nicht zum Absaugen von gefährlichen oder explosiven Stoffen oder Dämpfen verwenden.

• Abzugsschachtventilatoren müssen stets nach außen hin entlüften.
• Um das Brandrisiko zu verringern, nur Stahlrohre verwenden.

ACHTUNG

Um das Brandrisiko zu reduzieren und die Luft ordnungsgemäß abzusaugen, muss sichergestellt werden, dass die Luft nach außen geleitet wird. Abgesaugte Luft darf auf keinen Fall in Räume innerhalb von Wänden oder Decken oder in Speicher, Kriechkeller oder Garagen geleitet werden.

WICHTIGE SICHERHEITSVORKEHRUNGEN

• Keine Teile dieses Geräts reparieren oder ersetzen, wenn dies nicht ausdrücklich in dieser Anleitung empfohlen wird. Alle anderen Instandhaltungsarbeiten sollten von einem qualifizierten Techniker ausgeführt werden.
• Um Schäden an Motorlagern und Geräusche oder unsymmetrische Laufräder zu vermeiden, Spray für Trockenbauwand, Baustaub usw. vom Elektrokasten des Geräts fernhalten.
• Beim Schneiden oder Bohren in Wand oder Decke darauf achten, dass keine Elektrokabel oder sonstige verdeckte Versorgungsleitungen beschädigt werden.
• Bitte das Etikett mit den technischen Daten auf der Abzugshaube lesen, das weitere Informationen und Anforderungen enthält.

WICHTIGE SICHERHEITSVORKEHRUNGEN

WARNING

ZUR REDUZIERUNG DES RISIKOS VON BRENNENDEM FETT AUF DER KOCHMULDE BEACHTEN SIE FÖLGENDES:

a) Kochfelder auf keinen Fall unbeaufsichtigt auf hohen Einstellungen stehen lassen. Überlaufende Flüssigkeiten erzeugen Rauch und verschüttete Fette, die sich entzünden können. Öl langsam auf niedriger oder mittlerer Einstellung erhitzen.
b) Die Haube immer einschalten, wenn bei starker Hitze gekocht bzw. wenn Speisen flambiert werden (d. h. Crepes Suzette, flambierte Kirschen, flambierte Fleischgerichte).
c) Entlüftungsventilatoren häufig reinigen. An Ventilator oder Filter sollte sich kein Fett ansammeln.
d) Einen Topf der richtigen Größe verwenden. Stets darauf achten, dass das Kochgeschirr für die Größe des Oberflächenelements geeignet ist.

WARNING

ZUR VERMEIDUNG VON VERLETZUNGEN DURCH BRENNENDES FETT AUF DEM HERD BEACHTEN SIE FOLGENDES:

a) FLAMMEN mit einem passenden Deckel, Backblech oder anderem Blech aus Metall ERSTICKEN, dann Brenner ausschalten. ACHTEN SIE DARAUF, DASS SIE SICH NICHT VERBRENNEN. Wenn die Flammen nicht sofort erlöschen, VERLASSEN SIE DEN RAUM UND RUFEN SIE DIE FEUERWEHR.
b) NIEMALS EINEN BRENNENDEN TOPF ANFASSEN – es besteht Verbrennungsgefahr.
c) KEIN WASSER VERWENDEN – auch keine nassen Lappen oder Handtücher – da ansonsten eine heftige Dampfexplosion entsteht.
d) Benutzen Sie einen Feuerlöscher NUR:
1) wenn Sie einen Feuerlöscher der Klasse ABC haben und wissen, wie er zu bedienen ist.
2) wenn das Feuer klein und auf den Bereich begrenzt ist, in dem es ausgebrochen ist.
3) wenn die Feuerwehr gerufen wird.
4) wenn Sie das Feuer mit dem Rücken zum Ausgang bekämpfen können.

MERKMALE DER WANDABZUGSHAUBE

BEDIENUNG DER WANDABZUGSHAUBE

Pro-Wandabzugshaube - Merkmale

MERKMALE

1 Typerschld des Produkts (in Abzugshaubengehäuse)
2 Versenkte Bedienelemente
3 Filter
4 Halogenbeisuchtung

Wandabzugshaube

Bedienelemente der Abzugshaube

Die Bedienelemente für Pro-Wandabzugshauben sind versenkt unter der Vorderkante der Abzugshaube untergebracht. Siehe Abbildung unten.

BELEUCHTUNG

Mit dem Schaltknebel auf der linken Seite werden die Halogenlampen bedient. Aus der Position OFF (Aus) den Schaltknebel nach links auf die Lampenelnstellung LOW (Niedrig) und nach rechts auf HIGH (Hoch) stellen.

WÄRMELAMPE

Mit dem mittleren Schaltknebel werden die Wärmelampen bedient (falls vorhanden). Jede Lampe kann unabhängig oder gleichzeitig gesteuert werden. Den Schaltknebel nach links, rechts oder in die Mitte stellen, um die gewünschte Einstellung zu wählen.

GEBLÄSE

Mit dem Schaltknebel auf der rechten Seite wird das Gebläse über eine stufenlose Regelung der Gebläsegeschwindigkeit bedient. Zum Ausschalten des Gebläses den Schaltknebel nach links drehen.

Bedienelemente der Abzugehaube

Hitzeerkennungsfunktion

Die Hitzeerkennungsfunktion schaltet das Gebläse automatisch ein bzw. erhöht die Gebläsegeschwindigkeit, wenn die Abluttemperatur 95 °C überschreitet. Wenn die Temperatur unter 85 °C sinkt, wird die Gebläsegeschwindigkeit automatisch wieder auf die vorherige Einstellung gebracht.

Beleuchtung

AUSWECHSELN DER GLÜHLAMPE

Pro-Wandabzugshauben benötigen eine GU10-Halogen-Glühlampe (max. 50 W), die über einen Wolf-Vertragshändler bezogen werden kann.

Ein Lampenwechsler in Saugnapfform ist im Lieferumfang Dunstabzugshaube enthalten. Zum Entfernen einer Glühlampe diese mit dem Lampenwechsler um eine Viertelumdrehung gegen den Uhrzeigersinn drehen. Siehe Abbildung unten.

Auswechseln der Glühlampe

Wärmelampen

686 mm tiete Wandabzugshauben vertügen über zwei Aufnahmen für Wärmelampen, die R125 E27-Glühlampen (maximal 250 W) erfordem. Die Glühlampen können in Baumärkten oder über einen Wolf-Vertragshändler bezogen werden.

Vor dem Auswechseln der Glühlampe muss sich diese abkühlen. Die Glühlampe herausdrehen und ersetzen,

VORSICHT

Beim Umgang mit Wärmeglühlampen Vorsicht walten lassen. Die angrenzenden Telle der Abzugshaube können die Wärme speichem.

Ausbauen der Filter

Die Filter sind spülmaschinenfest. Siehe Empfehlungen für die Pflege.

Bauen Sie den mittleren Filter zuerst aus. Zum Entfernen den Filter nach oben drücken, dann den unteren Teil nach unten drehen. Siehe Abbildung unten. Die Fettauffangschalen aus dem unteren Rand der Abzugshaube entfernen. Beim Umgang mit Fillern sollten Handschuhe getragen werden.

Beim Wiedereinbauen das Verfahren in umgekehrter Reihenfolge ausführen. Die äußeren Filter ein wenig zur Seite schieben, um den mittleren Filter zu installieren.

WICHTIGER HINWEIS: Die Dunstabzugshaube darf nicht ohne Filter betrieben werden, da es ansonsten zu einer Beschädigung des Gebläses und anderer Intemer Komponenten der Abzugshaube kommen kann.

Ausbauen der Filter

FEHLERSUCHEPFLEGEEMPFEHLUNGEN

Pflegeempfehlungen
REINIGUNG

Edelstahl Einen nicht scheuenden Edelmetreinger verwenden und mit einem wechen, tussetreilen Tuch auftragen. Einen natürlichen GIANZ erzielen Sie, indem Sie die Oberlöche mit einem mit Wasser angeleuchteten Mikrotassertuch, dann mit einem trockenen Pollerleder leicht abwischen. Stats in Richtung der Masierung des Edelstahls arbeiten.
Schalt-knebel	Mit einem feuchten Tuch und einem milien Spülmittel oder einem Entfertungspray abwischen. Abspilien und trocknen. WICHTIGER HINWEIS: Reinigungsmittel nicht direkt auf die Schaltknebel spürhen.
Filter Fettaufangschalen	Die Filter sind späumaschinen'est und so konzipiert, dass sie in die meisten Geschirrspäumaschinen passen. Filter und Fettaufangschalen abwischen, um überschüssiges Felt zu entflamen, bevor die Gegenstände in der Späumaschine gespült worden.

Fehlersuche

BEDIENUNG

Die Dunstabzugshaube funktioniert nicht.

• Sicherstellen, dass der Strom eingeschaltet ist.
• Sicherstellen, dass die Stromzufuhr zur Abzugshaube und der Schutzschalter im Haus eingeschaltet sind.

SERVICE

• Halten Sie die in Ihr Produkt integrierte Qualität aufrecht, indem Sie sich an ein zugelassenes Wolf-Kundendienstzentrum wenden.
• Wenn Sie sich mit dem Kundendienst in Verbindung setzen, benötigen Sie die Modell- und Seriennummem Ihres Produkts. Beide Nummem sind auf dem Produkttypenschild aufgeführt. Die Typenschildposition ist auf Seite 6 angegeben.
• Für Garantiezwecke benötigen Sie außerdem das Datum der Installation und den Namen Ihres Wolf-Vertragshändlers. Diese Informationen sollten auf Seite 2 aufgezeichnet werden.

Wolf Appliance International – Eingeschränkte Garantie

NICHT ZUM GEWERBLICHEN GEBRAUCH

VOLLSTÄNDIGE ZWEIJAHRESGARANTIE

Ab dem Datum der ersten Installation deckt diese Produktgarantie von Wolf Appliance für die Dauer von zwei Jahren alle Teile und Lohnkosten für die Reparatur oder den Austausch von Teilen des Produktes so, an dem bei normalem, nicht-gewerblichem Gebrauch Material- oder Verarbeitungsmängel festgestellt wurden. Alle von Wolf Appliance im Rahmen der vorstehenden Garantie erbrachten Leistungen müssen, wenn von Wolf Appliance, Inc. nicht anderweitig festgelegt, von einem zugelassenen Wolf-Kundendienstzentrum erbracht werden. Die Leistungen werden zu ein normalen Geschäftszteiten erbracht.

EINGESCHRÄNKTE FÜNF-JAHRES-GARANTIE

Ab dem Datum der ersten Installation repariert oder ersetzt Wolf Appliame fünf Jahre lang die folgenden Teile, bei welchen Material- oder Verarbeitungsmänge festgeslellt wurden: Birkeltschalen aus Ersdehalt, Gasentlle, Auflangwannen, elektronische Steuerplatnen und elektrische Heizslemente. Wenn der Eigentümer ein zugelassenes Wolf-Kundendienstzentrum verwendt, führt der Serviceanbleter die Reparsturbeiten oder den Ersatz dieser Teile aus, wobei der Eigentümer für alle anderen Kosten aufkommt, einschließlich Arbeitskosten. Wenn der Eigentümer einen nicht zugelassenen Serviceanbleter verwendet, muss sich der Eigentümer mit Wolf Appliame, Inc. (anhand der nachstervenden Informationen) in Verbindung setzen, um reparierte oder Ersatzteile zu erhalten. Wolf Appliame erstattet dem Eigentümer keine Kosten für Teile, die von einem nicht zugelassenen Servicezentrum oder anderen Quellen erworben wurden.

Weitere Informationen zur Produktgarantie von Wolf erhalten Sie von Ihrem Wolf-Vertragshändler. Die Garsntien müssen allen Landes-, Bundes-, Orts- und lokalen Vorschriften entsprechen.

Für Edelsahl (Türen, Bleche, Griffe. Produktrahmen und Innenflächen) gilt eine eingeschränkte Garantie von 60 Tagen für Teile und Lohnkosten zur Behebung von Schönheitsfehlern.

WOLF

Sub-Zoro, Sub-Zero & Design, Sub-Zero & Snowflake Design, Cure Defiguration, The Living Kitchen. Great American Kitchen. The Fine Art of Kitchen Design, Wolf, Wolf & Design, Wolf Gourmet, W & Design, flottaribige Schaltvarchel, Cove and Cove & Design sind eingetragene Markon and Serviomekron der Sub Zoro Group, Inc. und ihrer Tachingergeschäften. Als ansteuer Marken sind das Spectrum erst nachmigen Bestätter in den Verwerten Standen und anderen Einlagen.
