BEDIENUNGSANLEITUNG HDSV985B AUS HOOVER

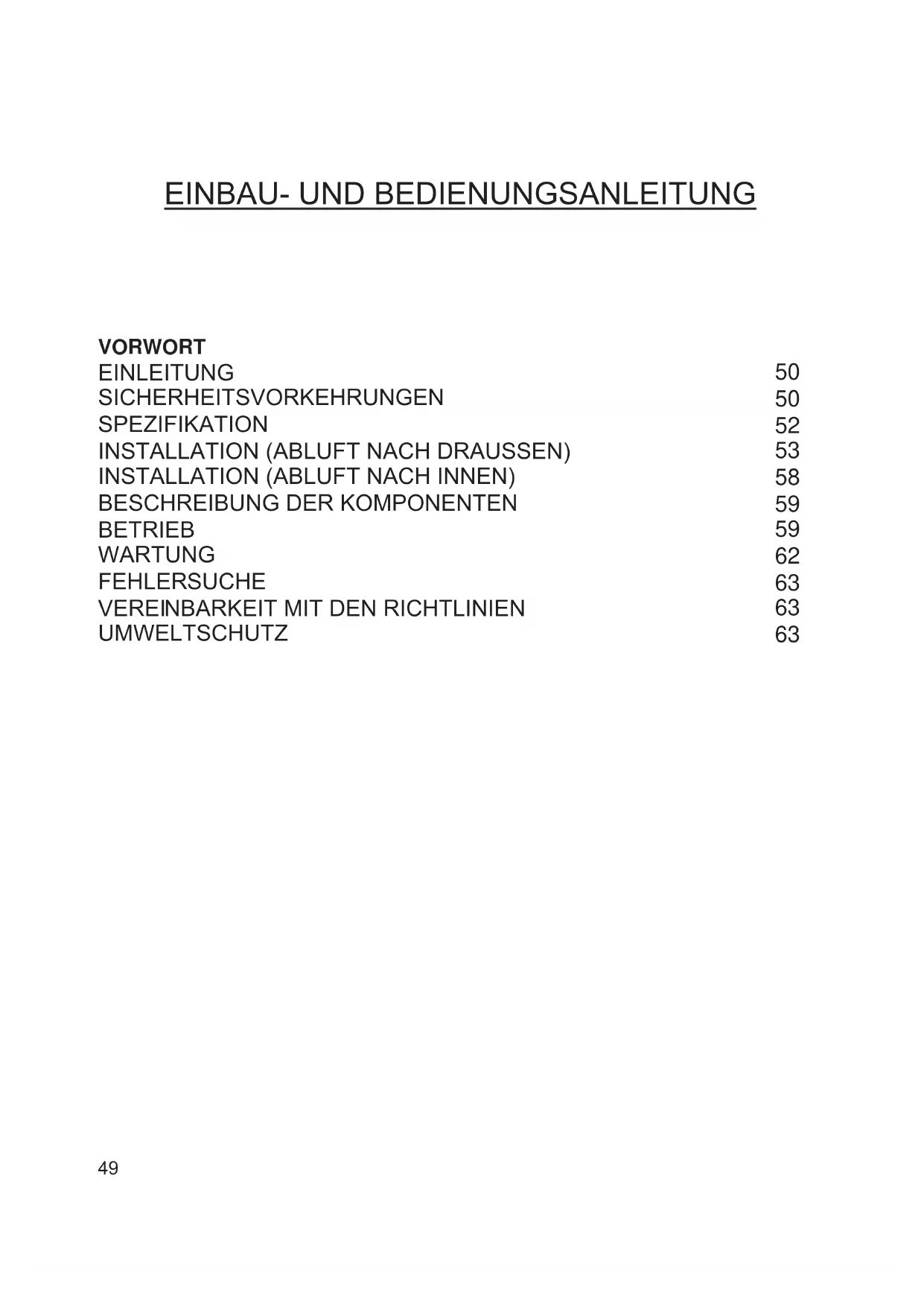

EINBAU- UND BEDIENUNGSANLEITUNG

VORWORT EINLEITUNG SICHERHEITSVORKEHRUNGEN SPEZIFIKATION INSTALLATION (ABLUFT NACH DRAUSSEN) INSTALLATION (ABLUFT NACH INNEN)

BESCHREIBUNG DER KOMPONENTEN

BETRIEB WARTUNG FEHLER SUCHE VEREI

EINLEITUNG Vielen Dank, dass Sie sich für diese Abzugshaube entschieden haben. Diese Bedienungsanleitung enthält notwendigen Anleitungen für die Installation, die Bedienung und die Wartung des Gerätes. Lesen Sie diese Bedienungsanleitung vor der Installation und Benutzung bitte durch, damit das Gerät richtig und sicher bedient werden kann. Diese Abzugshaube ist auch hochwertigen Werkstoffen und in einer schlanken Bauweise gefertigt. Ausgestattet mit einem großen, starken Elektromotor und einem Zentrifugalgebläse bietet sie starke Saugleistung, geräuscharmen Betrieb, einen austauschbaren Fettfilter sowie die einfache Montage. Durch das Zeichen auf diesem Produkt wird seine Einhaltung aller in der EU geltenden Sicherheits-, Gesundheits- und Umweltanforderungen bestätigt, die gesetzlich für dieses Produkt vorgeschrieben sind. SICHERHEITSVORKEHRUNGEN Kinder dürfen das Gerät niemals bedienen. Die Abzugshaube ist für den Hausgebrauch und nicht für Grill-Restaurants, Großküchen oder sonstigen gewerblichen Gebrauch geeignet. Die Abzugshaube und ihr Filter sollten regelmäßig gereinigt werden, damit sie in einem guten Zustand bleibt. Reinigen Sie die Abzugshaube gemäß den Angaben in dieser Bedienungsanleitung und vermeiden Sie Brandgefahr für das Gerät. Direktes Backen auf dem Gasherd ist untersagt. Für gute Be- und Entlüftung der Küche sorgen. Vergewissern Sie sich, dass das Stromkabel nicht beschädigt ist, bevor Sie das Gerät anschließen. Der Austausch eines defekten Stromkabels muss qualifiziertem Kundendienstpersonal vorbehalten sein. Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder Benzin verbrennen. Die Abluft sollte nicht in einen Rauchfang geleitet werden, der auch für die Abgase einer Gas- oder Ölheizung verwendet wird. Vorschriften zur Abluft müssen befolgt werden.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Keine Gerichte unter der Abzugshaube flambieren. Die Dunstabzugshaube ist nicht für die Montage über einem Herd mit mehr als vier Kochfeldern ausgelegt. Gefahr von Stromschlägen Dieses Gerät nur mit einer richtig geerdeten Steckdose verbinden. Wenden Sie sich im Zweifel an einen Fachelektriker. Bei Zuwiderhandlung besteht Lebensgefahr, Brandgefahr oder Elektroschlaggefahr. Standar

ufhängeblech ij8 Dübel ij8×ij6 Weiß Schrauben ST4.0×30

Wenn ein wie unten unbrennb angeschl

ATION (ABLU e Maueröffnung

gt werden. x 8-mm-Löcher

SSEN) handen ist, kann

-Wege-Ventil. Dübel Wandhalterung

shaube an und h Ein-Wege-Ventil das Abluftrohr,

i Setzen Sie die Glasscheibe in der entsprechen Position oben auf der Abzugshaube ein. ii Mit vier (4) Schrauben und Unterlegscheibe befestigen. Die Schrauben nicht zu fest anziehen, um Risse in der Glasscheibe zu vermeiden. i Den Innenabzug in den Außenabzug einführen. Dann den Innenabzug nach oben ziehen. Entsprechend der gewünschten Höhe anpassen. Abzugshaube Abluftrohr Befestigungsschraube ein. Innenabzug Außenabzug ii Den Abzug schieben, um die Abzugshöhe anzupassen. Sobald die erforderliche Höhe erreicht ist, hängen Sie die Befestigungsöffnung, wie in den nachstehenden Abbildung gezeigt, in die

i Bohren Sie 2 x 8-mm-Löcher für die Aufnahme von Blech II. Verschrauben Sie Blech II mit den beiden (2) beiliegenden Schrauben fest in der Wand. ii Montieren Sie den Abzug an der Haube und befestigen Sie ihn mit zwei (2) Schrauben. Blech II Dübel Schraube 4 mm x 8mm

Schraube (4 mm x 30 mm) INSTALLATION (ABLUFT NACH INNEN) Wenn Sie keinen Abzug ins Freie haben, wird das Abluftrohr nicht benötigt. Die Montage ist der im Abschnitt „INSTALLATION (ABLUFT NACH DRAUSSEN“) beschriebenen vergleichbar.

Aktivkohlefilter schließen unangenehme Gerüche ein. Bevor der Aktivkohlefilter installiert wird, muss zuerst der Fettfilter abgenommen werden. Die Sperre drücken und nach unten ziehen. Den Aktivkohlefilter in das Gerät einstecken und im Uhrzeigersinn drehen. Den Vorgang auf der anderen Seite wiederholen. HINWEIS:

Prüfen Sie, ob der Filter sicher verankert ist. Anderenfalls kann er herausfallen und gefährliche Unfälle verurs achen.

Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt. SCHLIESSEN

BESCHREIBUNG DER KOMPONENTEN

BETRIEB Taste „Niedrige Geschwindigkeit“ 1 Für die Belüft ung der Küche. Geeignet für das Sieden und Garen mit geringer Dunstentwicklung. Taste „Mittlere Geschwindigkeit“

Die ide ale Luftstromgeschwindigkeit während normalem Kochen/Garen. Taste „Hohe Geschwindigkeit“ 3 Wen n viel Dampf oder dichter Dunst erzeugt wird, drücken Sie die Taste „Hohe Geschwindigkeit“ für die höchste Abluftleistung. Licht-Tast

HINWEIS: Wenn die Tasten „Niedrige, Mittlere, Hohe Geschwindigkeit“ gleichzeitig gedrückt werden, arbeitet die Haube mit der höchsten Geschwindigkeitsstufe. EIN/AUS-Taste 1-2 Sekunden drücken, um die Abzugshaube ein-/auszuschalten. Taste „Niedrige Geschwindigkeit“ Für die Belüftung der Küche. Geeignet für das Sieden und Garen mit geringer Dunstentwicklung. „Mittlere Geschwindigkeit“ Die ideale Luftstromgeschwindigkeit während normalem Kochen/Garen. Taste „Hohe Geschwindigkeit“ Wenn viel Dampf oder dichter Dunst erzeugt wird, drücken Sie die Taste „Hohe Geschwindigkeit“ für die höchste Abluftleistung. Licht-Taste Mit einem kurzen Druck auf die Licht-/Timer-Taste (1 Sekunde) wird das Licht ein- oder ausgeschaltet. Schnell-Timer Mit einem kurzen Druck auf die Licht-/Timer-Taste (2-3 Sekunde) wird der Quick-Timer eingeschaltet. Die Betriebsgeschwindigkeitstaste blinkt, der Schnell-Timer arbeitet für 5 Sekunden. Nach dem Herunterzählen, ertönt während 5 Sekunden ein akustisches Signal. Um den Schnell-Timer zu beenden, drücken Sie erneut die Taste „Licht/Timer“ oder die Taste „Ein/AUS“. STANDBY-MODUS. Nach der Verbindung mit der Stromquelle ist das Gerät, einschließlich der Beleuchtungsfunktion, im STANDBY-MODUS. Taste „Niedrige Geschwindigkeit“ Geeignet für das Kochen mit geringer Dunstentwicklung. Taste „Mittlere Geschwindigkeit“ Die ideale Luftstromgeschwindigkeit während normalem Kochen/Garen. Taste „Hohe Geschwindigkeit“ Wenn viel Dampf oder dichter Dunst erzeugt wird, drücken Sie die Taste „Hohe Geschwindigkeit“ für die höchste Abluftleistung. Booster-Taste Drücken Sie diese Taste, um die höchste Geschwindigkeitsstufe zu wählen; drücken Sie die Taste erneut, um den Motor abzuschalten. Licht-Taste WARTUNG Vor der Reinigung muss das Gerät ausgeschaltet und der Stecker gezogen werden.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch, angefeuchtet mit handwarmem, milden Seifenwasser oder einem Haushaltsreiniger. Das Gerät niemals mit Metallpads, Chemikalien, Scheuermitteln oder einer harten Bürste reinigen. II. Monatliche Reinigung des Fettfilters WICHTIG: Um Brandgefahr zu vermeiden, sollte der Filter monatlich gereinigt werden. Im Filter sammeln sich Fett, Rauch und Staub... somit wirkt der Filter sich direkt auf die Leistung der Abzugshaube aus. Wenn er nicht gereinigt wird, verstopfen (möglicherweise entzündliche) Fettrückstände den Filter. Reinigen Sie ihn mit Haushaltsreiniger. III. Jährliche Reinigung des Aktivk ohlefilters AUSSCHLIESSLICH für Geräte, die als Umlufthauben montiert sind (keine Entlüftung ins Freie) Der Filter beseitigt Gerüche und muss, abhängig von der Häufigkeit der Verwendung des Herds, mindestens einmal jährlich ausgetauscht werden.

IV. Wechseln der Glühbirne

Die Schrauben am Glas lösen und das Glas abnehmen. Ermitteln Sie die Glühbirne, die ausgetauscht werden muss. Sie befindet sich in dem Beleuchtungskörper im freigelegten Bereich des Abzugs. Lösen Sie die Verkabelung und nehmen Sie die Leuchtenhalter und das Kabel aus der Haube. Wichtig: Die Glühbirnen können nicht einzeln ausgetauscht werden, das heißt, Glühbirnen, Halter und Verkabelung müssen als kompletter Satz ausgetauscht werden. (LED-Beleuchtung: MAX. 1,5 W). Montieren Sie die Ersatzbirnen, Halter und Verkabelung entsprechend den Originalteilen. Schließen Sie die Verkabelung dann wieder an. Die Glashaube wieder einsetzen und mit den Glasschrauben verschrauben. Die Schrauben müssen vollständig angezogen sein. FEHLERSUCHE Fehler Ursache Lösung Licht an, aber Gebläse läuft nicht. Gebläseschaufel blockiert. Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein. Der Motor ist beschädigt. Beide Lichter an, aber Gebläse läuft nicht. Halogenbirne durchgebrannt. Gegen eine Birne mit identischer Leistung austauschen. Stromkabel lose. In die Steckdose einstecken. Starke Vibrationen des Gerätes. Gebläseschaufel beschädigt. Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein. Gebläsemotor nicht richtig befestigt. Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein. Die Haube ist nicht richtig in die Halterung eingehängt. Die Haube abnehmen und die Position der Halterung überprüfen. Schlechte Absaugleistun

Distanz zwischen Gerät und Kochfeld zu groß. Distanz neu anpassen: 65 bis 75 cm.

VEREINBARKEIT MIT DEN RICHTLINIEN

UMWELTSCHUTZ KUNDENDIENST Falls Sie die Ursache des Fehlers nicht ermitteln können, schalten Sie das Gerät bitte aus und wenden Sie sich an den Kundendienst. PRODUKT-SERIENNUMMER Wo finde ich sie? Es ist wichtig, dass Sie dem Kundendienst Ihren Produktcode und die Seriennummer nennen (ein 16-stelliger Code, der mit „3“ beginnt). Diese Angaben können Sie der Garantiekarte oder dem Typenschild am Gerät entnehmen. Auf diese Weise werden unnötiger Aufwand für die Techniker und (am Wichtigsten) unnötige Telefon-/Kommunikationskosten vermieden. Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2012/19/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen, aber auch Grundkomponenten, die wiederverwendet werden können. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln. Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem werden. Halten Sie sich daher bitte an die folgenden Grundregeln: Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten. Beim Kauf eines neuen Geräts wird das alte möglicherweise vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Altgerät.
