BEDIENUNGSANLEITUNG EQLP4520IK ELECTROLUX

5 - 15 min Halverwege de berei-

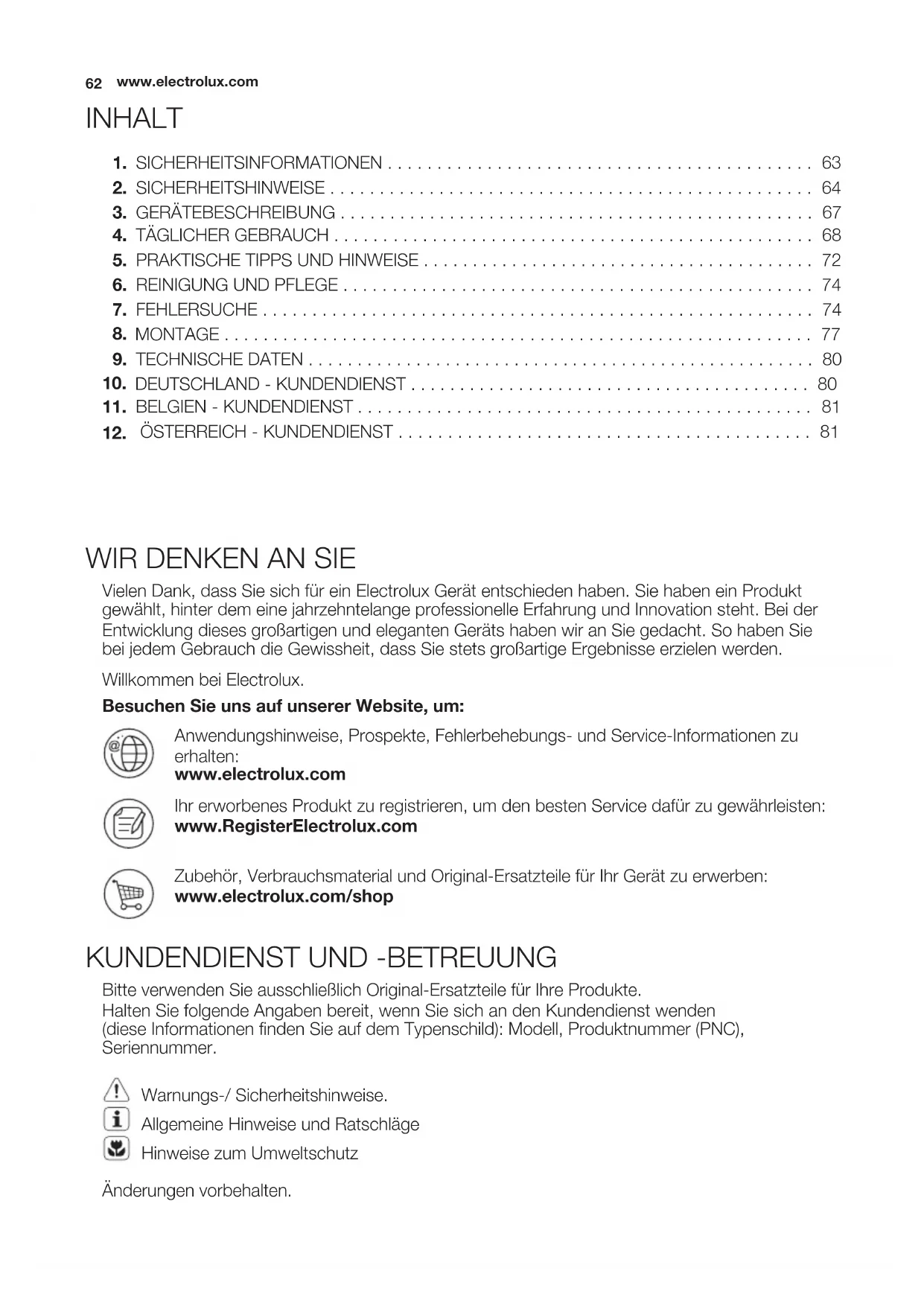

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux. Besuchen Sie uns auf unserer Website, um: Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten: www.electrolux.com Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten: www.RegisterElectrolux.com Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer. Warnungs-/ Sicherheitshinweise. Allgemeine Hinweise und Ratschläge Hinweise zum Umweltschutz Änderungen vorbehalten.

www.electrolux.com1. SICHERHEITSINFORMATIONEN Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine feh- lerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

Personen WARNUNG! Es besteht Erstickungsgefahr, das Risiko von Verlet- zungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensori- schen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Ge- räten bedient werden, wenn sie dabei von einer Per- son, die für ihre Sicherheit verantwortlich ist, beaufsich- tigt werden.

• Kinder dürfen nicht mit dem Gerät spielen. Kinder unter 3 Jahren dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten.

• Halten Sie das Verpackungsmaterial von Kindern fern.

• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Reinigung und Wartung des Geräts darf nicht von Kin- dern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente. DEUTSCH 63• Schalten Sie das Gerät nicht über eine externe Zeit- schaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand füh- ren.

• Versuchen Sie nicht einen Brand mit Wasser zu lö- schen, sondern schalten Sie das Gerät aus und bede- cken Sie die Flamme mit einem Deckel oder einer Feu- erlöschdecke.

• Legen Sie keine Gegenstände auf dem Kochfeld ab.

• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.

• Legen Sie keine Metallgegenstände wie Messer, Ga- beln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramikfläche feststellen. Stromschlaggefahr!

• Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.

• Wenn das Netzkabel beschädigt ist, muss es vom Her- steller, seinem Kundenservice oder einer gleicherma- ßen qualifizierten Person ausgetauscht werden, um Ge- fahrenquellen zu vermeiden.

WARNUNG! Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Die Mindestabstände zu anderen Gerä- ten und Küchenmöbeln sind einzuhal- ten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Auf- quellen durch Feuchtigkeit zu verhin- dern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

www.electrolux.com• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fens- ter. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen einge- baut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Achten Sie darauf, dass zwischen der Arbeitsplatte und der Gerätefrontseite ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie aus- genommen.

• Der Boden des Geräts kann heiß wer- den. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubrin- gen, damit der Boden nicht zugänglich ist. Elektrischer Anschluss WARNUNG! Brand- und Stromschlaggefahr.

• Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker aus- geführt werden.

• Das Gerät muss geerdet sein.

• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.

• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzan- schluss verwenden.

• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.

• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

• Achten Sie darauf, dass das Gerät ord- nungsgemäß montiert wird. Wenn frei- liegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.

• Sorgen Sie dafür, dass ein Berührungs- schutz installiert wird.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wen- den Sie sich zum Austausch des be- schädigten Netzkabels an den Kunden- dienst oder einen Elektriker.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversor- gung trennen können. Die Trenneinrich- tung muss mit einer Kontaktöffnungs- breite von mindestens 3 mm ausgeführt sein.

• Verwenden Sie nur geeignete Trennvor- richtungen: Überlastschalter, Sicherun- gen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schüt- ze.

WARNUNG! Es besteht Verletzungs-, Verbren- nungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhan- den).

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.

• Nehmen Sie keine technischen Ände- rungen am Gerät vor.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Bedienen Sie das Gerät nicht mit feuch- ten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

• Legen Sie kein Besteck und keine Topf- deckel auf die Kochzonen. Sie werden heiß.

• Schalten Sie die Kochzonen nach je- dem Gebrauch aus. Verlassen Sie sich nicht auf die Topferkennung.

• Benutzen Sie das Gerät nicht als Ar- beits- oder Abstellfläche.

• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.

• Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhal- ten, wenn das Gerät in Betrieb ist.

• Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen. DEUTSCH 65WARNUNG! Es besteht Explosions- und Brandgefahr.

• Erhitzte Öle und Fette können brennba- re Dämpfe freisetzen. Halten Sie Flam- men und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann Lebens- mittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. WARNUNG! Das Gerät könnte beschädigt wer- den.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.

• Lassen Sie das Kochgeschirr nicht leer- kochen.

• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.

• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.

• Legen Sie keine Alufolie auf das Gerät.

• Kochgeschirr aus Gusseisen oder Alu- miniumguss oder mit beschädigten Bö- den kann die Glas- oder Glaskeramik- oberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.

2.3 Reinigung und Pflege

WARNUNG! Das Gerät könnte beschädigt wer- den.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmateri- als zu verhindern.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie das Geräts mit einem wei- chen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungs- mittel oder Metallgegenstände.

WARNUNG! Verletzungs- oder Erstickungsge- fahr.

• Für Informationen zur ordnungsgemä- ßen Entsorgung des Gerätes wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Trennen Sie das Gerät von der Strom- versorgung.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

www.electrolux.com3. GERÄTEBESCHREIBUNG

3.1 Bedienfeldanordnung

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen. Sensorfeld Funktion

Ein- und Ausschalten des Geräts.

Verriegeln/Entriegeln des Bedienfelds.

Ein- und Ausschalten der Funktion STOP +GO.

Ein- und Ausschalten der Brückenfunkti- on.

Kochstufenanzeige Zeigt die Kochstufe an.

Kochzonen-Anzeigen des Timers Zeigen an, für welche Kochzonen der Ti- mer eingestellt wurde.

Timer-Anzeige Zeigt die Zeit in Minuten an.

Zeigt an, dass der Garzeitmesser einge- schaltet ist.

Zeigt an, dass der Kurzzeitmesser oder der Kurzzeitwecker eingeschaltet sind.

Einschalten der Power-Funktion.

Erhöhen oder Verringern der Zeit. DEUTSCH 67Sensorfeld Funktion

Auswählen der Kochzone.

Einstellen der Uhrfunktion.

Einstellskala Einstellen der Kochstufe.

3.2 Anzeige der Kochstufen

Display Beschreibung Die Kochzone ist ausgeschaltet.

Die Kochzone ist eingeschaltet. Die Funktion ist eingeschaltet. Die Ankochautomatik ist in Betrieb. Die Power-Funktion ist eingeschaltet. + Zahl Eine Störung ist aufgetreten.

OptiHeat Control (3-stufige Restwärmeanzeige): Weiter- garen/Warmhalten/Restwärme. Die Tastensperre oder die Kindersicherung ist aktiv. Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone. Die Abschaltautomatik ist in Betrieb.

3.3 OptiHeat Control

(Restwärmeanzeige, 3-stufig) WARNUNG! \ \ Es besteht Verbren- nungsgefahr durch Restwärme! OptiHeat Control zeigt die Restwärmestu- fe an. Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaske- ramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

4. TÄGLICHER GEBRAUCH

WARNUNG! Siehe Sicherheitshinweise.

4.1 Ein- und Ausschalten

Berühren Sie 1 Sekunde lang , um das Gerät ein- oder auszuschalten.

4.2 Abschaltautomatik

Mit dieser Funktion wird das Gerät in folgenden Fällen automatisch ausgeschaltet:

Alle Kochzonen sind ausgeschaltet (

• Nach dem Einschalten des Geräts wird keine Kochstufe gewählt.

• Das Bedienfeld ist mehr als 10 Sekun- den mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal er- tönt einige Male und das Gerät schaltet

www.electrolux.comab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.

• Das Gerät wird zu heiß (z. B. durch ei- nen leergekochten Topf). Bevor Sie das Gerät erneut verwenden können, muss die Kochzone abgekühlt sein.

• Sie verwenden ungeeignetes Kochge- schirr. Das Symbol leuchtet und die Kochzone wird automatisch nach 2 Mi- nuten ausgeschaltet.

• Eine Kochzone wurde nicht ausge- schaltet bzw. die Kochstufe wurde nicht geändert. Nach einer gewissen Zeit leuchtet das Symbol auf und das Gerät wird ausgeschaltet. Siehe unten.

• Verhältnis zwischen der Kochstufe und den Zeiten der Abschaltautomatik:

Berühren Sie auf der Einstellskala die ge- wünschte Kochstufe. Fahren Sie mit dem Finger entlang der Skala, um die Einstel- lung zu ändern. Nehmen Sie den Finger erst von der Skala, wenn die richtige Kochstufe eingestellt ist. Das Display zeigt die eingestellte Kochstufe an.

Die Brückenfunktion verbindet zwei Koch- zonen, sie funktionieren dann wie eine Kochzone. Stellen Sie zuerst die Kochstufe für eine der Kochzonen ein. Berühren Sie zum Einschalten der Brü- ckenfunktion. Zum Einstellen oder Ändern der Kochstufe berühren Sie eine der Ein- stellskalen. Berühren Sie zum Ausschalten der Brückenfunktion. Die Kochzonen arbeiten wieder unabhängig voneinander. Wenn Sie nur eine der beiden Kochzonen verwenden möchten, empfehlen wir Ihnen die hintere Kochzone zu benutzen. Bei der Verwendung von großem Kochge- schirr empfehlen wir Ihnen, das Kochge- schirr in die Nähe der hinteren Kochzone zu stellen.

Bei Verwendung der Ankochautomatik lässt sich die erforderliche Kochstufenein- stellung in kürzerer Zeit erzielen. Bei Ver- wendung dieser Funktion wird eine gewis- se Zeit lang die höchste Kochstufe (siehe Diagramm) eingestellt und anschließend auf die erforderliche Stufe zurückgeschal- tet. So schalten Sie die Ankochautomatik für eine Kochzone ein:

Berühren Sie ( erscheint auf dem Display).

Berühren Sie dann gleich danach die gewünschte Kochstufe. Nach 3 Se- kunden leuchtet auf dem Display. Ändern Sie die Kochstufe, um die Funkti- on abzuschalten.

Die Power-Funktion stellt den Induktions- kochzonen zusätzliche Leistung zur Verfü- gung. Die Power-Funktion kann für einen begrenzten Zeitraum eingeschaltet wer- den (siehe Abschnitt „Technische Daten“). Danach schaltet die Induktionskochzone automatisch auf die höchste Kochstufe um. Berühren Sie zum Einschalten

DEUTSCH 69leuchtet auf. Zum Ausschalten ändern Sie die Kochstufe.

4.7 Power-Management

Das Power-Management verteilt die ver- fügbare Leistung zwischen zwei Kochzo- nen, die ein Paar bilden (siehe Abbildung). Mit der Power-Funktion wird die Leistung für eine Kochzone des Paares auf das Maximum erhöht. Die Leistung der zwei- ten Kochzone wird automatisch verrin- gert. Die Anzeige der reduzierten Kochzo- ne wechselt zwischen den beiden Koch- stufen.

Die Zeit läuft rückwärts ab. Mit dem Kurzzeitmesser stellen Sie ein, wie lange eine Kochstelle für einen einzel- nen Kochvorgang eingeschaltet bleiben soll. Wählen Sie erst die Kochstelle aus und stellen Sie dann den Kurzzeit- messer ein. Die Auswahl der Timerfunktion ist möglich, wenn die Kochstellen eingeschaltet und die Kochstufen eingestellt sind.

• Auswahl der Kochzone:Berühren Sie wiederholt, bis die Anzeige der ge- wünschten Kochzone leuchtet. Wenn diese Funktion in Betrieb ist, wird angezeigt.

Einschalten des Kurzzeitmessers: Berühren Sie am Timer, um die Zeit einzustellen (

Minuten). Wenn die Anzeige der Kochstelle langsam blinkt, wird die Zeit heruntergezählt.

• So wird die verbleibende Zeit ange- zeigt: Wählen Sie die Kochzone aus. Die Anzeige der Kochzone blinkt schneller. Das Display zeigt die verblei- bende Zeit an.

Einstellung des Kurzzeitmessers ändern:Wählen Sie die Kochzone mit , berühren Sie oder .

• Ausschalten des Kurzzeitmessers: Wählen Sie die Kochzone aus. Be- rühren Sie . Die Restzeit wird auf

heruntergezählt. Die Anzeige der Kochzone erlischt. Nach Ablauf der eingestellten Zeit ertönt ein Signalton und

blinkt. Die Koch- stelle wird ausgeschaltet.

• So schalten Sie den Signalton aus: Berühren Sie Der Garzeitmesser Verwenden Sie den Garzeitmesser, um festzustellen, wie lange die Kochzone be- reits in Betrieb ist.

• Auswahl der Kochzone (wenn mehr als 1 Kochzone eingeschaltet ist):Berühren Sie wiederholt, bis sich die Anzeige der gewünschten Kochzone einschaltet. Wenn diese Funktion in Betrieb ist, wird angezeigt.

• Einschalten des Garzeitmessers: Berühren Sie Das Symbol erlischt und leuchtet auf.

So können Sie feststellen, wie lange die Kochzone bereits in Betrieb ist:Stellen Sie die Kochzone mit ein. Die Anzeige der Kochzone blinkt schneller. Das Display zeigt die Ein- schaltdauer der Kochzone an. Das Dis- play zeigt die Einschaltdauer der Koch- zone an, die für längere Zeit benutzt wird.

• Ausschalten des Garzeitmessers: Wählen Sie die Kochzone mit aus und berühren Sie oder , um den Timer auszuschalten. Das Symbol erlischt und leuchtet auf.

www.electrolux.comWenn zwei Uhrfunktionen gleich- zeitig in Betrieb sind, wird im Dis- play zuerst der Garzeitmesser an- gezeigt. Kurzzeitwecker Wenn die Kochzonen nicht in Betrieb sind, können Sie den Timer als Kurzzeit- wecker verwenden. Berühren Sie

Berühren Sie oder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signal und

• Ausschalten des Signaltons: Berüh- ren Sie

Mit der Funktion werden alle einge- schalteten Kochzonen auf die niedrigste Kochstufe ( ) geschaltet. Ist aktiviert, lässt sich die Kochstufe nicht ändern. Die Funktion unterbricht nicht die Ti- mer-Funktion.

• Berühren Sie zur Aktivierung dieser Funktion . Das Symbol leuchtet.

• Berühren Sie zur Deaktivierung dieser Funktion . Die zuvor ausgewählte Kochstufe wird eingestellt.

Wenn die Kochzonen in Betrieb sind, kön- nen Sie zwar das Bedienfeld verriegeln, jedoch nicht das Sensorfeld . So wird verhindert, dass die Kochstufe versehent- lich geändert wird. Stellen Sie erst die Kochstufe ein. Berühren Sie zur Aktivierung der Funk- tion. Das Symbol wird 4 Sekunden lang angezeigt. Die Uhr läuft weiter. Berühren Sie zur Deaktivierung der Funktion. Die zuvor ausgewählte Kochstu- fe wird eingestellt. Diese Funktion wird deaktiviert, sobald das Gerät ausgeschaltet wird.

4.11 Kindersicherung

Diese Funktion verhindert eine versehentli- che Bedienung des Geräts. Einschalten der Kindersicherung

Schalten Sie das Gerät mit ein. Stellen Sie keine Kochstufe ein.

Berühren Sie 4 Sekunden lang. Das Symbol leuchtet.

Schalten Sie das Gerät mit aus. Ausschalten der Kindersicherung

Schalten Sie das Gerät mit ein. Stellen Sie keine Kochstufe ein. Be- rühren Sie 4 Sekunden lang. Das Symbol leuchtet.

Schalten Sie das Gerät mit aus. Ausschalten der Kindersicherung für einen einzelnen Kochvorgang

Schalten Sie das Gerät mit ein. Das Symbol leuchtet.

Berühren Sie 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Gerät kann jetzt benutzt werden.

Nachdem das Gerät mit ausge- schaltet wurde, ist die Kindersicherung wieder aktiv.

4.12 OffSound Control

(Aktivierung und Deaktivierung des Signaltons) Deaktivieren des Signaltons Schalten Sie das Gerät aus. Berühren Sie 3 Sekunden lang. Die Anzeigen leuchten auf und erlöschen. Be- rühren Sie 3 Sekunden lang. leuch- tet und der Signalton ist aktiviert. Berüh- ren Sie , leuchtet auf, der Signalton ist deaktiviert. Haben Sie den Signalton deaktiviert, er- tönt er nur in folgenden Fällen:

Bei der Berührung von

• Bei Ablauf des Kurzzeitweckers

• Bei Ablauf des Kurzzeitmessers

• Wenn das Bedienfeld bedeckt ist. Aktivieren des Signaltons Schalten Sie das Gerät aus. Berühren Sie 3 Sekunden lang. Die Anzeigen leuchten auf und erlöschen. Be- rühren Sie 3 Sekunden lang. leuch- DEUTSCH 71tet , da der Signalton deaktiviert ist. Be- rühren Sie , leuchtet. Der Signalton ist aktiviert.

5. PRAKTISCHE TIPPS UND HINWEISE

INDUKTIONSKOCHZONEN Das Kochgeschirr wird bei Induktions- kochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.

5.1 Kochgeschirr für

Induktionskochzonen Benutzen Sie für die Induktions- kochzonen nur geeignetes Koch- geschirr. Kochgeschirrmaterial

• Geeignet: Gusseisen, Stahl, emaillier- ter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).

• Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan. Kochgeschirr eignet sich für Induktionskochfelder, wenn…

• ... Eine geringe Wassermenge darin auf einer Kochzone, die auf die höchste Stufe geschaltet ist, sehr schnell zu ko- chen beginnt.

• ... Ein Magnet vom Geschirrboden an- gezogen wird. Der Boden des Kochgeschirrs muss so dick und so flach wie möglich sein.

5.2 Gebrauch der Kochzonen

ACHTUNG Stellen Sie das Kochgeschirr auf das Kreuz des gewünschten Kochfelds. Das Kreuz muss vollständig bedeckt sein. Der magnetische Bereich am Boden des Kochgeschirrs muss einen Durchmesser von mindestens 125 mm haben. Indukti- ons-Kochzonen passen sich bis zu einem gewissen Grad automatisch an die Größe des Kochgeschirrbodens an. Mit einem großen Kochgeschirr können Sie auf zwei Kochzonen gleichzeitig kochen.

5.3 Betriebsgeräusche

Es gibt verschiedene Betriebsgeräusche.

• Prasseln: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).

• Pfeifen: Sie haben eine oder mehrere Kochzonen auf eine hohe Stufe ge- schaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).

• Summen: Sie haben Kochzonen auf ei- ne hohe Stufe geschaltet.

• Klicken: Bei elektronischen Schaltvor- gängen.

• Zischen, Surren: Das Gebläse läuft. Die beschriebenen Geräusche sind normal und weisen nicht auf einen Defekt hin.

So sparen Sie Energie

• Decken Sie Kochgeschirr, wenn mög- lich, mit einem Deckel ab.

• Setzen Sie das Kochgeschirr vor dem Einschalten der Kochzone auf.

• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen. Kochzoneneffizienz Die Kochzoneneffizienz hängt vom Durch- messer des Kochgeschirrs ab. An Koch- geschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze. Die Mindestdurchmesser sind im Abschnitt „Technische Daten aufgeführt.

www.electrolux.com5.5 Öko Timer (Öko-Timer) Um Energie zu sparen, schaltet sich die Kochzonenheizung vor dem Signal des Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestellten Kochstufe und der Gardauer ab.

5.6 Anwendungsbeispiele zum

Kochen Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an. Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, we- niger als die Hälfte ihrer maximalen Leis- tung verbraucht. Bei den Angaben in der folgenden Tabelle handelt es sich um Richt- werte.

Verwendung: Zeit Tipps Nennleis- tungsauf- nahme

Zum Warmhalten von Speisen Nach Be- darf Benutzen Sie einen Deckel 3 %

5 - 25 Min. Ab und zu umrühren 3 – 8 %

Stocken: Luftiges Omelett, gebackene Eier

10 - 40 Min. Mit Deckel garen 3 – 8 %

Köcheln von Reis und Milchgerichten, Erhit- zen von Fertiggerichten

25 - 50 Min. Mindestens doppelte

Menge Flüssigkeit zum Reis geben, Milchgerichte zwi- schendurch umrüh- ren 8 – 13 %

Dünsten von Gemüse, Fisch, Fleisch

20 - 45 Min. Einige Esslöffel Flüs-

sigkeit hinzugeben 13 – 18 %

Dampfgaren von Kar- toffeln

20 - 60 Min. Max. ¼ l Wasser für

750 g Kartoffeln ver- wenden 18 – 25 %

Kochen größerer Spei- semengen, Eintopfge- richte und Suppen

Min. Bis zu 3 l Flüssigkeit plus Zutaten 18 – 25 %

Bei geringer Hitze an- braten: Schnitzel, Cor- don bleu, Koteletts, Fri- kadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Do- nuts Nach Be- darf Nach der Hälfte der Zeit wenden 25 – 45 % DEUTSCH 73Ko

Verwendung: Zeit Tipps Nennleis- tungsauf- nahme

Bei starker Hitze an- braten: Rösti, Lenden- stücke, Steaks

5 - 15 Min. Nach der Hälfte der

Zeit wenden 45 – 64 % 14 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes fri- tes 100 % Aufkochen großer Mengen Wasser. Die Power-Management- Funktion ist eingeschaltet.

6. REINIGUNG UND PFLEGE

Reinigen Sie das Gerät nach jedem Ge- brauch. Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist. Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Geräts nicht. So entfernen Sie Verschmutzungen:

Folgendes muss sofort entfernt werden: Geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmit- tel. Andernfalls können die Ver- schmutzungen das Gerät beschädi- gen.

Folgendes kann nach ausreichen- der Abkühlphase entfernt wer- den: Kalk- und Wasserränder, Fett- spritzer und metallisch schimmernde Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaske- ramik.

• Die Oberfläche des Kochfelds hat hori- zontale Rillen. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel mit einer sanften Bewegung von links nach rechts.

• Reiben Sie das Gerät abschließend mit einem sauberen Tuch trocken.

Problem Mögliche Ursache Abhilfe Das Gerät kann nicht ein- geschaltet oder bedient werden. Schalten Sie das Gerät erneut ein und stellen Sie innerhalb von 10 Sekun- den die Kochstufe ein. Zwei oder mehr Sensor- felder wurden gleichzeitig berührt. Berühren Sie nur ein Sen- sorfeld. Die Funktion STOP+GO ist eingeschaltet. Siehe hierzu Kapitel „Täg- licher Gebrauch“.

www.electrolux.comProblem Mögliche Ursache Abhilfe Wasser- oder Fettspritzer befinden sich auf dem Bedienfeld. Wischen Sie das Bedien- feld ab. Ein akustisches Signal er- tönt und das Gerät schal- tet ab. Wenn das Gerät ausge- schaltet wird, ertönt ein akustisches Signal. Mindestens ein Sensor- feld wurde bedeckt. Entfernen Sie den Gegen- stand von den Sensorfel- dern. Das Gerät wird ausge- schaltet. Sie haben etwas auf das Sensorfeld gestellt. Entfernen Sie den Gegen- stand vom Sensorfeld. Die Restwärmeanzeige funktioniert nicht. Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war. War die Kochzone lange genug eingeschaltet, um heiß zu sein, wenden Sie sich bitte an den Kunden- dienst. Die Ankochautomatik startet nicht. Die Kochzone ist heiß. Lassen Sie die Kochzone abkühlen. Die höchste Kochstufe ist eingestellt. Die höchste Kochstufe hat die gleiche Leistung wie die Ankochautomatik. Die Kochstufe schaltet zwischen zwei Kochstu- fen um. Die Power-Management- Funktion ist eingeschaltet. Siehe „Power-Manage- ment“. Die Sensorfelder werden heiß. Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bedienele- mente gestellt. Stellen Sie großes Koch- geschirr nötigenfalls auf die hinteren Kochzonen. Es ertönt kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berüh- ren. Der Signalton ist ausge- schaltet. Schalten Sie den Signal- ton ein (siehe „Einschal- ten des Signaltons“). leuchtet auf. Die Abschaltautomatik hat ausgelöst. Schalten Sie das Gerät aus und wieder ein. leuchtet auf. Die Kindersicherung oder die Tastensperre ist ein- geschaltet. Siehe hierzu Kapitel „Täg- licher Gebrauch“. leuchtet auf. Es befindet sich kein Kochgeschirr auf der Kochzone. Stellen Sie Kochgeschirr auf die Kochzone. Sie verwenden ungeeig- netes Kochgeschirr. Verwenden Sie geeigne- tes Kochgeschirr. Der Durchmesser des Kochgeschirrbodens ist für die Kochzone zu klein. Verwenden Sie Kochge- schirr mit den richtigen Abmessungen. DEUTSCH 75Problem Mögliche Ursache Abhilfe Das Kochgeschirr be- deckt das Quadrat/Kreuz nicht. Das Quadrat/Kreuz muss vollständig bedeckt sein. und eine Zahl werden angezeigt. Im Gerät ist ein Fehler aufgetreten. Trennen Sie das Gerät ei- ne Zeit lang vom Strom- netz. Schalten Sie die Si- cherung im Sicherungs- kasten der Hausinstallati- on aus. Schalten Sie die Sicherung wieder ein. Wenn erneut aufleuch- tet, benachrichtigen Sie den Kundendienst. leuchtet auf. Unsachgemäßer Strom- anschluss. Netzspannung außerhalb des zulässigen Bereichs. Wenden Sie sich an eine Elektrofachkraft zur Über- prüfung der Installation. leuchtet auf. Im Gerät ist ein Fehler aufgetreten, da ein Koch- geschirr leer gekocht ist. Der Überhitzungsschutz der Kochzonen und die Abschaltautomatik sind eingeschaltet. Schalten Sie das Gerät aus. Entfernen Sie das heiße Kochgeschirr. Schalten Sie die Kochzo- ne nach etwa 30 Sekun- den wieder ein. Lag das Problem am Kochge- schirr, erlischt die Fehler- meldung im Display, aber die Restwärmeanzeige kann weiterhin leuchten. Lassen Sie das Kochge- schirr abkühlen und über- prüfen Sie anhand der Angaben im Abschnitt „Kochgeschirr für Indukti- onskochzonen“, ob das verwendete Kochgeschirr für das Gerät geeignet ist. Der Kühlventilator ist blo- ckiert. Prüfen Sie, ob ein Gegen- stand den Kühlventilator blockiert. Wenn die Feh- lermeldung erneut auf- leuchtet, benachrichtigen Sie den Kundendienst. leuchtet auf. Unsachgemäßer Strom- anschluss. Das Gerät ist nur an eine Phase ange- schlossen. Das Gerät muss entspre- chend dem Anschluss- plan angeschlossen wer- den. Wenn Sie das Problem mit der oben an- gegebenen Abhilfemaßnahme nicht behe- ben können, wenden Sie sich bitte an Ih- ren Fachhändler oder den Kundendienst. Geben Sie dabei die Daten auf dem Ty- penschild, den dreistelligen Buchstaben- Code für die Glaskeramik (befindet sich in

www.electrolux.comder Ecke der Glasfläche) und die ange- zeigte Fehlermeldung an. Vergewissern Sie sich, dass Sie das Gerät korrekt bedient haben. Wenn Sie das Ge- rät falsch bedient haben, fällt auch wäh- rend der Garantiezeit für den Besuch ei- nes Kundendiensttechnikers oder Händ- lers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebe- dingungen finden Sie im Garantieheft.

WARNUNG! Siehe Sicherheitshinweise. Vor der Montage Notieren Sie vor der Montage des Geräts alle Daten, die Sie unten auf dem Typen- schild finden. Das Typenschild befindet sich unten am Gerätegehäuse.

• Einbaugeräte dürfen nur nach dem Ein- bau in bzw. unter normgerechte, pas- sende Einbauschränke und Arbeitsplat- ten betrieben werden.

• Das Gerät wird mit dem Anschlusska- bel geliefert.

• Ein beschädigtes Netzkabel muss durch ein entsprechendes Spezialkabel (Typ H05BB-F Tmax 90 °C oder höher) ersetzt werden. Wenden Sie sich an den Kundendienst.

8.3 Anbringen der Dichtung.

• Reinigen Sie die Arbeitsplatte im Aus- schnittbereich.

• Kleben Sie das mitgelieferte Dichtungs- band umlaufend auf der Unterseite des Geräts entlang des äußeren Randes der Glaskeramikscheibe auf. Dehnen Sie es nicht. Die Schnittstelle muss in der Mit- te einer Seite liegen. Wenn Sie es zu- schneiden (geben Sie einige mm hinzu), drücken Sie die beiden Enden zusam- men.

www.electrolux.com8.5 Montage von mehr als einem Gerät Mitgelieferte Teile:Verbindungsleiste(n), hitzebeständiges Silikon, Gummiprofil, Dichtungsstreifen. Verwenden Sie nur spezielles, hit- zebeständiges Silikon. 580 mm520 mm490 mm360 mm 20 mm 920 mm Arbeitsplattenausschnitt Abstand zur Wand: min. 50 mm Tiefe: 490 mm Breite: Addieren Sie die Breiten aller ein- zubauenden Geräte und subtrahieren Sie 20 mm (siehe auch „Übersicht über alle Gerätebreiten“). Montage von mehr als einem Gerät

Legen Sie den Arbeitsplattenaus- schnitt fest und sägen Sie ihn aus.

Legen Sie die Geräte nacheinander mit der Rückseite nach oben auf eine weiche Fläche, zum Beispiel eine De- cke.

Kleben Sie den Dichtungsstreifen umlaufend auf der Unterseite des Ge- räts entlang des äußeren Randes der Glaskeramik auf.

Schrauben Sie die Befestigungsplat- ten locker in die entsprechenden Öff- nungen im Schutzkasten ein.

Setzen Sie das erste Gerät in den Ar- beitsplattenausschnitt ein. Setzen Sie die Verbindungsleiste in den Aus- schnitt und drücken Sie diese bis zur Hälfte der Breite gegen das Gerät.

Drehen Sie die Befestigungsplatten von unterhalb der Arbeitsplatte locker und auf der Verbindungsleiste ein.

Setzen Sie das nächste Gerät in den Arbeitsplattenausschnitt ein. Stellen Sie sicher, dass die Vorderkanten der Geräte auf der gleichen Höhe sind.

Ziehen Sie die Schrauben der Befes- tigungsplatte/Haltegreifer an. DEUTSCH 799. Dichten Sie den Spalt zwischen der Arbeitsplatte und den Geräten sowie den Spalt zwischen den Geräten mit Silikon ab.

Geben Sie etwas Seifenlauge auf das Silikon.

Drücken Sie das Gummiprofil kraftvoll gegen die Glaskeramik und führen Sie es langsam um den Ausschnitt.

Berühren Sie das Silikon nicht, bevor es ausgehärtet ist. Dies kann einen Tag dauern.

Entfernen Sie das überschüssige Sili- kon vorsichtig mit einer Rasierklinge.

Reinigen Sie die Glaskeramikoberflä- che.

Modell EQLP4520IK Prod.Nr. 941 560 828 00 Typ 55 FED 02 AU 220 - 240 V 50 - 60 Hz Induction 3.7 Made in Switzerland Ser.Nr. .......... 3.7 kW ELECTROLUX Kochzonenleistung Kochzone Nennleistung (höchste Kochstufe) [W] Power-Funk- tion einge- schaltet [W] Max. Ein- schaltdauer der Power- Funktion [Min.] Min. Koch- geschirr- durchmesser [mm] Hinten – 170 / 265 mm 2300 W 3200 W 10 125 Vorne – 170 / 265 mm 2300 W 3200 W 10 125

10. DEUTSCHLAND - KUNDENDIENST

www.electrolux.comIn Ihrer Bedienungsanleitung, sowie wie im Internet www.electrolux.de, finden Sie bereits die Hinweise zur Reinigung und Pflege Ihres Gerätes und zur Behebung von Gerätestörungen. Auf den Websites finden Sie unsere Ga- rantiebedingungen und Reparaturbedin- gungen , welche auch zum download be- reit stehen. Der Anschluss (Elektro & Was- ser) und der Einbau Ihres Gerätes hat durch einen hierfür konzessionierten Fachmann zu erfolgen. Bitte folgende In- formationen bereit halten, bevor Sie Kon- takt mit uns aufnehmen: Modell: ............................................... Seriennummer: ............................... Produktnummer: .................................. Kaufdatum: .................................... Auf unserer Website finden Sie weitere Lösungen für Ihre Probleme und können Gebrauchsanleitungen herunterladen. Re- gistrieren Sie Ihr Gerät und erhalten Sie Zugang zu weiteren nützlichen Informatio- nen über Ihr Produkt: www.RegisterElectrolux.com +49 1806 22 66 22 (*) Fürther Str. 246, 90429 Nürnberg (*) 0,20 € / Verbindung aus dem Festnetz; max. 0,60 € / Verbindung aus dem Mobilfunknetz.

In der Bedienungsanleitung, genau wie auf www.electrolux.be, finden Sie bereits die Hinweise zur Reinigung, Pflege Ihres Gerätes und zur Behebung kleiner Stö- rungen. Auf diese Website finden Sie ebenfalls die Electrolux Garantie und Reparaturbedin- gungen (Werksgarantie), die man herun- terladen und speichern kann. Eine schrift- liche Version ist erhältlich bei unserem Kundendienst, Raketstraat 40, 1130 Brüssel, Tel. 02-7162444. Im Falle eines unerwarteten Defektes am Apparat, stel- len Sie sich bitte in Verbindung mit unse- rem Kundendienst (tel 02-7162444). Bitte beachten Sie, daß Sie folgende Info im Handbereich haben: Marke: ........................................... Model :..................................... Produktnummer: ............................. Seriennummer :.......................... Ankaufdatum: ................................. Auf unserer Website finden Sie weitere Lösungen für Ihre Probleme und können Gebrauchsanleitungen herunterladen. Re- gistrieren Sie Ihr Gerät und erhalten Sie Zugang zu weiteren nützlichen Informatio- nen über Ihr Produkt: www.RegisterElectrolux.com

In Ihrer Bedienungsanleitung, sowie wie im Internet www.electrolux.at, finden Sie bereits die Hinweise zur Reinigung und Pflege Ihres Gerätes und zur Behebung von Gerätestörungen. Auf den Websites finden Sie unsere Ga- rantiebedingungen und Reparaturbedin- gungen , welche auch zum download be- reit stehen. Der Anschluss (Elektro & Was- ser) und der Einbau Ihres Gerätes hat durch einen hierfür konzessionierten Fachmann zu erfolgen. Bitte folgende In- formationen bereit halten, bevor Sie Kon- takt mit uns aufnehmen: Marke: .............................................. Modell: ............................................... DEUTSCH 81Produktnummer: ................................ Seriennummer: .................................... Kaufdatum: ........................................ Auf unserer Website finden Sie weitere Lösungen für Ihre Probleme und können Gebrauchsanleitungen herunterladen. Re- gistrieren Sie Ihr Gerät und erhalten Sie Zugang zu weiteren nützlichen Informatio- nen über Ihr Produkt: www.RegisterElectrolux.com

Herziggasse 9, 1230 Wien

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
