BEDIENUNGSANLEITUNG RDPD 107617 JKD EU HOTPOINT ARISTON

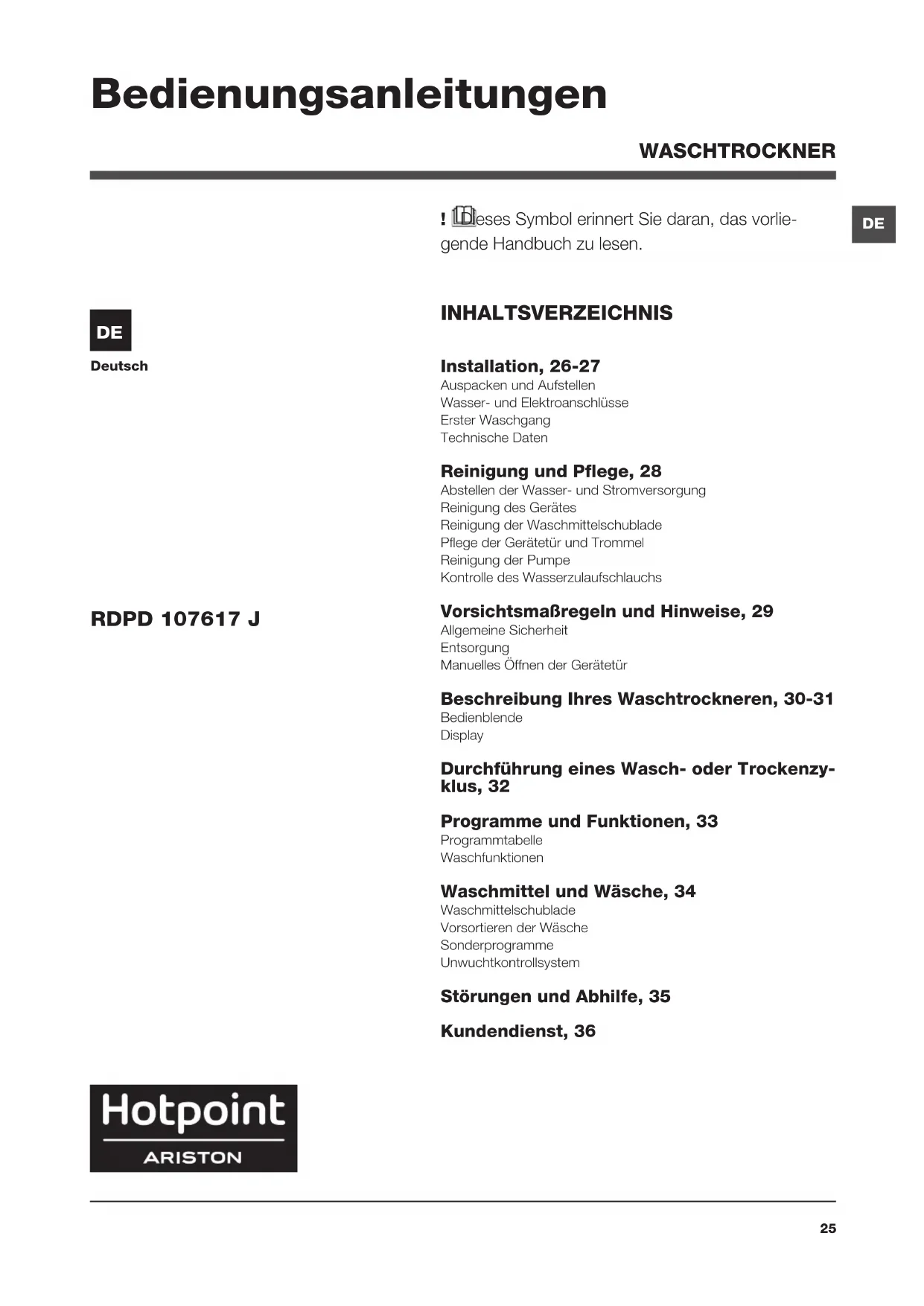

! Dieses Symbol erinnert Sie daran, das vorlie- gende Handbuch zu lesen. INHALTSVERZEICHNIS Installation, 26-27 Auspacken und Aufstellen Wasser- und Elektroanschlüsse Erster Waschgang Technische Daten Reinigung und Pflege, 28 Abstellen der Wasser- und Stromversorgung Reinigung des Gerätes Reinigung der Waschmittelschublade Pflege der Gerätetür und Trommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs Vorsichtsmaßregeln und Hinweise, 29 Allgemeine Sicherheit Entsorgung Manuelles Öffnen der Gerätetür Beschreibung Ihres Waschtrockneren, 30-31 Bedienblende Display Durchführung eines Wasch- oder Trockenzy- klus, 32 Programme und Funktionen, 33 Programmtabelle Waschfunktionen Waschmittel und Wäsche, 34 Waschmittelschublade Vorsortieren der Wäsche Sonderprogramme Unwuchtkontrollsystem Störungen und Abhilfe, 35 Kundendienst, 36 RDPD 107617 J Bedienungsanleitungen WASCHTROCKNER Deutsch DE26

Installation ! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen. ! Lesen Sie bitte folgende Hinweise aufmer- ksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit. Auspacken und Aufstellen Auspacken

2. Sicherstellen, dass der Waschtrockner keine

Transportschäden erlitten hat. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an und kontaktieren Sie Ihren Händler.

schutzschrauben aus- schrauben und das an der Rückwand befin- dliche Gummiteil und das entsprechende Abstandsstück abneh- men (siehe Abbildung).

4. Die Löcher mittels der mitgelieferten Kunst-

stoffstöpsel schließen.

5. Sämtliche Teile aufbewahren: Sollte der

Waschtrockner erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden. ! Verpackungsmaterial ist kein Spielzeug für Kinder. Nivellierung

1. Der Waschtrockner muss auf einem ebe-

nen, festen Untergrund aufgestellt werden, ohne diesen an Wände, Möbelteile oder ähnli- ches anzulehnen.

nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Nei- gungsgrad darf 2° nicht überschreiten. Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschtrockneren gewährleistet ist. Wasser- und Elektroanschlüsse Anschluss des Zulaufschlauches

1. Schrauben Sie den

Wasserschlauch an einen Kaltwasserhahn mit ¾-Zoll-Gewinde- anschluss an (siehe Abbildung). Lassen Sie das Wa- sser vor dem An- schluss so lange auslaufen, bis klares Wasser austritt.

des Schlauches an den oben rechts am Rückteil des Wa- schtrockneren befin- dlichen Wasseran- schluss anschließen (siehe Abbildung).

3. Der Schlauch darf nicht eingeklemmt oder

abgeknickt werden. ! Der Wasserdruck muss innerhalb der Wer- te liegen, die in der Tabelle der Technischen Daten angegeben sind (siehe nebenstehende Seite). ! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fach- mann. ! Verwenden Sie niemals bereits gebrauchte Schläuche. ! Verwenden Sie die Schläuche, die mit dem Gerät geliefert wurden.DE

Technische Daten Modell RDPD 107617 J Abmessun-

Breite 59,5 cm Höhe 85 cm Tiefe 60,5 cm Fassung- svermögen 1 bis 10 kg für Waschzyklus 1 bis 7 kg für Trockenzyklus Elektroan- schlüsse siehe das am Gerät befindli- che Typenschild Wasseran- schlüsse Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 71 Liter Schleuder- touren bis zu 1600 U/min. Prüfpro- gramme gemäß EN 50229 Waschen: programm 8; Temperatur 60°C; bei einer Lademenge von 10 kg. Trocken: die größer Ladung (7 kg) muss mit der Trocken- stufe „Extra“ getrocknet werden. Die Ladung mit der restlichen Wäsche muss mit der Trockenstufe „Extra“ ge- trocknet werden: und soll aus 3 Bettlaken, 2 Kissenbezüge und 1 Handtuch bestehen. Dieses Gerät entspricht den folgenden EG-Richtlinien: - EMC 2014/30/EU (elektro- magnetische Verträglichkeit) - 2012/19/EU - (WEEE) - LVD 2014/35/EU (Nieder- spannung) Anschluss des Ablaufschlauches Schließen Sie den Ablaufschlauch, ohne ihn dabei zu knicken, an eine Ablaufleitung, oder an einen in der Wand, in einer Höhe von 65cm bis 100cm an. Oder hängen Sie den Ablaufschlauch in ein Becken oder eine Wanne ein; befestigen Sie ihn in diesem Falle mittels der Führung (beim Kunden- dienst erhältlich) an dem Wasserhahn (siehe Abbildung). Das freie Ablaufschlau- chende darf nicht unter Wasser bleiben. ! Verlängerungsschläuche sollten nicht ein- gesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlau- chs aufweisen und darf eine Länge von 150 cm nicht überschreiten. Elektroanschluss Vor Einfügen des Netzsteckers in die Steckdo- se ist sicherzustellen, dass:

• dieSteckdoseübereinenormgerechte Erdung verfügt;

• dieSteckdosedieindenTechnischenDa- ten angegebenen Höchstlast des Gerätes trägt (siehe nebenstehende Tabelle);

• dieStromspannungdenindenTechnischen Daten angegebenen Werten entspricht (sie- he nebenstehende Tabelle);

• dieSteckdosemitdemNetzsteckerdes Waschtrockneren kompatibel ist. Andernfal- ls muss der Netzstecker (oder die Steckdo- se) ersetzt werden. ! Der Waschtrockner darf nicht im Freien instal- liert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen. ! Die Steckdose muß jederzeit zugänglich sein. ! Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw. ein- geklemmt werden. ! Das Versorgungskabel darf nur durch autori- sierte Fachkräfte ausgetauscht werden. Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden. Erster Waschgang Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm auto reinigen (siehe „Reinigung des Gerätes“).28

Reinigung und Pflege Reinigung der Pumpe Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkam- mer (befindlich unter der Pumpe) fallen. ! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netz- stecker heraus. Zugang zur Vorkammer:

Abdeckung (befin- dlich an der Geräte- front) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

2. Drehen Sie den De-

ckel gegen den Uhrzei- gersinn ab (siehe Ab- bildung): es ist ganz normal, wenn etwas Wasser austritt;

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf;

5. Bringen Sie die Abdeckung wieder an. Stel-

len Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken. Kontrolle des Wasserzulau- fschlauchs Kontrollieren Sie den Zulaufschlauch min- destens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschpro- gramms könnte zu plötzlichem Platzen führen. ! Verwenden Sie niemals bereits gebrauchte Schläuche. Abstellen der Wasser- und Strom- versorgung

• DrehenSiedenWasserhahnnachjedem Waschvorgang zu. Hierdurch wird der Ver- schleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.

• ZiehenSiedenNetzsteckerausder Steckdose, bevor Sie Ihren Waschtrockneren reinigen. Reinigung des Gerätes

• DieGehäuseteileunddieTeileausGummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Ver- meiden Sie Löse- und Scheuermittel.

• DieWaschmaschineverfügtübereinAuto reinigen-Programm der inneren Teile, das gänzlich ohne Wäsche durchgeführt werden muss. Als Hilfsmittel können bei diesem Waschgang Waschmittel (10 % von der für gering versch- mutzte Kleidungsstücke empfohlenen Menge) oder spezifische Zusatzstoffe für die Reinigung von Waschmaschinen verwendet werden. Es wird empfohlen, das Reinigungsprogramm alle 40 Waschgänge durchzuführen. Zur Aktivierung des Programms die Taste 5 Sekunden gedrückt halten und dann die Taste START/PAUSE drücken, das Programm star- tet und hat eine Dauer von etwa 70 Minuten. Reinigung der Waschmittelschu- blade Heben Sie die Schu- blade leicht an und ziehen Sie sie nach vorne hin heraus (sie- he Abbildung). Spülen Sie sie regel- mäßig unter fließen- dem Wasser gründlich aus. Pflege der Gerätetür und Trommel

• LassenSiedieGerätetürstetsleichtoffen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Vorsichtsmaßregeln und Hinweise ! Der Waschtrockner wurde nach den strengsten internatio- nalen Sicherheitsvorschriften entworfen und gebaut. Nachste-hende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Allgemeine Sicherheit

• DiesesGerätwurdeausschließlichfürdenEinsatzimpriva-ten Haushalt konzipiert.• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, senso- rischen oder geistigen Fähigkeiten oder mit unzurei- chender Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden. - Trocken Sie keine nicht gewaschenen Wä- schestücke. - Wäschestücke, die mit Substanzen wie Speiseöl, Nagellackentferner, Alkohol, Benzin, Kerosin, Fle- ckenentfernern, Terpentin, Wachse und Stoffe zum entfernen von Wachsen verschmutzt sind, müssen in warmen Wasser mit einer größeren Mengen Waschmittel gewaschen werden, bevor Sie in den Trockner gegeben werden dürfen. - Gegenstände wie Schaumgummi (Latex), Duschhauben, wasserdichte Textilien, Artikel mit einer Gummiseite oder Kleidung oder Kissen mit Latexanteilen dürfen nicht in dem Wäschetrockner getrocknet werden. - Weichspüler oder ähnliche Produkte müs- sen gemäß der Anweisungen des Herstel- lers verwendet werden. - Die Endphase eines Trockenzyklus erfolgt ohne Hitze (Abkühlzyklus), damit die Wä- sche nicht beschädigt wird. ACHTUNG: Halten Sie den Wäschetrock- ner nie vor Ablauf des Trockenprogramms an. Nehmen Sie in diesem Fall die Wäsche schnell aus dem Gerät heraus und hängen Sie sie sofort auf, damit sie abkühlen kann.• BerührenSiedasGerätnicht,wennSiebarfußsind,undauch nicht mit nassen oder feuchten Händen oder Füßen.• ZiehenSiedenNetzsteckernichtamNetzkabelausderSteckdose, sondern nur am Netzstecker selbst. • ÖffnenSiedieWaschmittelschubladenicht,wenndasGerät in Betrieb ist.• BerührenSienichtdasAblaufwasser,eskönntesehrheißsein.• ÖffnenSiedieGerätetürnichtmitGewalt:DerSicherheits-Schließmechanismus könnte hierdurch beschädigt werden.• BeietwaigenStörungenversuchenSiebittenicht,Innentei-le selbst zu reparieren.• HaltenSieKinderstetsvondeminBetriebbefindlichenGerät fern.• WährenddesWaschgangskanndieGerätetürsehrheißwerden.• MussdasGerätversetztwerden,solltenhierfürzweioderdrei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.• BevorSiedieWäscheeinfüllen,stellenSiebittesicher,dass die Wäschetrommel leer ist.• WährenddesTrocknenskanndieGerätetürheißwerden.• Trocknen Sie keine Wäsche, die in brennbaren Lösemitteln (wie Trielin) gewaschen wurde.
• Trocknen Sie weder Schaumgummi noch ähnliche Elastomer bzw. Gummimaterialien. Manuelles Öffnen der Gerätetür Sollte die Gerätetür aufgrund eines Stromausfalls nicht geöf-fnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmen und somit aufhängen zu können:1. Ziehen Sie den Netzstecker aus der Steckdose.2. Stellen Sie sicher, dass der Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls lassen Sie das überschüssige Wasser, so wie auf der Abbildung veranschau-licht, durch den Ablaufschlauch in einen Eimer ablaufen.3. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung).4. Befreien Sie mithilfe der auf der Abbildung veranschau-lichten Zunge (nach vorne ziehen) die Kunststoff-Spannvor-richtung aus der Arretierung; ziehen Sie letztere dann nach unten und öffnen Sie gleichzeitig die Gerätetür.5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.• VergewissernSiesich,dassderWasserhahn während des Trocknens auf ist.• Leeren Sie komplett alle Taschen (Feuerzeuge, Streichhölzer, etc.).
• Kinder unter 3 Jahren müssen von dem Wäschetrockner ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden. Entsorgung
• EntsorgungdesVerpackungsmaterials:BefolgenSiedielokalen Vorschriften, Verpackungsmaterial kann wiederver-wertet werden.• GemäßderEuropäischenRichtlinie2012/19/EUüberElektro-und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte ge-sondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektro-haushaltsgeräte zu erhalten.

Beschreibung Ihres Waschtrockneren Taste mit Kontrollleuchte START/PAUSE Bedienblende Taste TEMPERATUR Tasten FUNKTIONEN Waschmittelschublade Taste ON/OFFTaste SCHLEUDERN Taste TASTEN SPERRE Waschmittelschublade: für Waschmittel und Zusätze (sie- he „Waschmittel und Wäsche“). Kurzübersicht: die Waschmittelschublade enthält eine Kur- zübersicht mit allen Waschprogrammen und einer grafischen Anleitung zum Gebrauch der Einspülfächer. Taste ON/OFF : drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die Kontrollleuchte START/PAU- SE, die langsam grün blinkt, zeigt an, dass das Gerät einge- schaltet ist. Um den Waschtrockneren während eines Wasch- gangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 3 Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus. Tasten PROGRAMMWAHL: zur Einstellung des gewün- schten Programms (siehe “Programmtabelle”). Tasten FUNKTIONEN: drücken Sie die Taste, um die gewün- schte Funktion auszuwählen. Auf dem Display schaltet sich die entsprechende Kontrollleuchte ein. Taste AUTO REINIGEN : diese Taste drücken, um das die Reinigung der Innenteile des Geräts durchzuführen (siehe “Reinigung des Gerätes”). Taste DIRECT INJECTION: mit dieser Taste wählen Sie die Option DIRECT INJECTION. Taste

: drücken Sie diese Taste, um die gewünschte Spülung auszuwählen. Taste SCHLEUDERN : drücken Sie die Taste, um die Schleudergeschwindigkeit herabzusetzen oder das Schleu- dern ganz auszuschließen. Der Wert wird auf dem Display angezeigt. Taste TEMPERATUR : drücken Sie die Taste, um die Temperatur herabzusetzen: Der Wert wird auf dem Display angezeigt. Taste TROCKNEN : Taste drücken, wenn Sie die Trock- nung ändern oder ausschalten möchten, die ausgewählte Trocknenstufe oder -zeit wird auf dem Display angezeigt. Taste NUR TROCKNEN : Drücken Sie diese Taste, um die Wäsche nur zu trocknen. Taste TASTEN SPERRE : zur Aktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Erscheint auf dem Display die Anzeige „TASTENSPERRE AKTIV“ ist die Bedienblende gesperrt (mit Ausnahme der Taste ON/OFF). Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, vor allem, wenn kleine Kinder im Hause sind. Zur Deaktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Taste STARTZEITWAHL : zur Vorwahl der Startzeit des gewählten Programms drücken Sie bitte diese Taste. Die Zeitverzögerung wird auf dem Display angezeigt. Taste mit Kontrollleuchte START/PAUSE: sobald die grüne Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangset- zung des Programms schaltet die Kontrollleuchte auf Dau- erlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuchte schaltet auf orangefarbe- nes Blinklicht. Wenn das Symbol nicht leuchtet, kann die Gerätetür geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut. Funktion Standby Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsy- stem (Standby) ausgestattet, das nach 30 Minuten des Nicht- gebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/ OFF und warten Sie, bis sich die Maschine wieder einschaltet. Verbrauch in Off-Betrieb: 0,5 W Verbrauch in Left-On: 8 W DISPLAY Taste AUTO REINIGEN Taste STARTZEITWAHL Taste DIRECT INJECTION Taste MULTI SPÜLEN Kurzübersicht WÄHLSCHALTER PROGRAMME Taste NUR TROCKNEN Taste TROCK- NENDE

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen. In Bereich A werden das Symbol und das gewählte Programm, die einzelnen Schritte von Wasch- und Trockenprogramm sowie die Restzeit bis zum Programmende angezeigt. Im Bereich B werden die beiden Waschintensitäten bezüglich der Option „DIRECT INJECTION“ angezeigt. In den Bereichen C befinden sich die Kontrollleuchten der verfügbaren Funktionen. Im Bereich D wird die Zeit angezeigt, die bis zum Start des ausgewählten Programms verbleibt, wenn eine STARTZEITVOR- WAHL (STARTZEITWAHL) eingestellt wurde. In der Zeilenreihe E wird der Höchstwert der Schleudergeschwindigkeit angezeigt, die das Gerät für das eingestellte Pro- gramm zulässt; sieht das Programm keinen Schleudergang vor, wird in diesem Bereich die Ikone “--” schwach leuchtend angezeigt. In dem Bereich F wird der Höchstwert der Temperatur angezeigt, der für das eingestellte Programm ausgewählt werden kann; wenn das Programm keine Temperatureinstellung vorsieht, wird in diesem Bereich die Ikone “--” schwach leuchtend angezeigt.Symbol Gerätetür gesperrt Durch Leuchten des Symbols meldet das Gerät, dass die Gerätetür gesperrt ist, um ein versehentliches Öffnen zu vermei-den. Zur Vermeidung einer evtl. Beschädigung warten Sie bis das Symbol erlischt, bevor Sie die Gerätetür öffnen. NB: Wenn die Funktion STARTZEITVORWAHL (STARTZEITWAHL) aktiviert ist, kann die Gerätetür nicht geöffnet werden. Zum Öffnen schalten Sie das Gerät mittels der Taste START/PAUSE auf Pause. ! Vor dem ersten Einschalten werden Sie zur Auswahl der Sprache aufgefordert, und das Display blendet automatisch das Menü zur Sprachauswahl ein. Wählen Sie die gewünschte Sprache mittels der Tasten X und Y aus und drücken Sie dann zum Bestätigen der Auswahl auf die Taste Z. Um die Sprache zu ändern, schalten Sie das Gerät aus und drücken gleichzeitig die in der Abbildung mit G, H und I gekennzeichneten Tasten. Nach dem ertönen eines akustischen Signals wird das Menü der Sprachauswahl angezeigt. ! Zur Änderung der Helligkeit des Display, das werksseitig auf die höchste Stufe eingestellt ist, die Maschine ausschalten und dann gleichzeitig die Tasten G, L, M drücken, bis ein Signalton zu hören ist. Die X und Y drücken, um die gewünschte Helligkeit einzustellen und dann mit der Taste Z bestätigen. ! Während des Waschzyklus oder nach Einstellung einer STARTZEITVORWAHL (STARTZEITWAHL) wird nach 1 Minute Wartezeit ein „BILDSCHIRMSCHONER“ aktiviert. Zur Rückkehr zum vorherigen Bildschirm eine beliebige Taste drücken. Display 2:55 90°

Durchführung eines Wasch- oder Trockenzyklus

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf die Taste ,

woraufhin auf dem Display die Meldung HOTPOINT erscheint; die Kontrollleuchte START/PAUSE blinkt langsam grün.

2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die Gerätetür.

Füllen Sie die Wäsche ein. Achten Sie hierbei bitte darauf, die in der Programmtabelle (auf der nächsten Seite) angegebene Wäschemenge nicht zu überschreiten.

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie die

Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe “Waschmittel und Wäsche”).

4. SCHLIESSEN SIE DIE GERÄTETÜR.

5. WAHL DES WASCHPROGRAMMS. Stellen Sie mit dem

Wählschalter PROGRAMME das gewünschte Programm ein; die Bezeichnung des Programms wird auf dem Display angezeigt; dem Programm sind eine Temperatur und eine Schleudergeschwindigkeit zugeordnet, die jedoch geändert werden können. Auf dem Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS. Verwenden

Sie hierzu die entsprechenden Tasten: Änderung der Temperatur und/oder Schleudern. Das Gerät wählt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit. Diese können demnach nicht erhöht werden. Durch Drücken der Taste kann die Temperatur bis auf Kaltwäsche (das Display zeigt das Symbol “-- ”) herabgesetzt werden. Durch Drücken der Taste kann die Schleudergeschwindigkeit herabgesetzt oder der Schleudervorgang auf (das Display zeigt das Symbol “--”) ausgeschlossen werden. Ein weiterer Druck auf die Tasten bewirkt die Einstellung der möglichen Maximalwerte. ! Ausnahme: Wird das Waschprogramm 5 eingestellt, kann die Temperatur bis auf 40° erhöht werden. ! Ausnahme: Wird das Waschprogramm 7 eingestellt, kann die Temperatur bis auf 90° erhöht werden. ! Ausnahme: Wird das Waschprogramm 9 eingestellt, kann die Temperatur bis auf 60° erhöht werden. Startzeitvorwahl. Zur Vorwahl der Startzeit des eingestellten Programms drücken Sie die entsprechende Taste bis die gewünschte Zeitverschiebung angezeigt wird. Um die Startzeitvorwahl wieder zu deaktivieren, drücken Sie die Taste bis auf dem Display der Schriftzug “-- h” eingeblendet wird. Trocknungsprogramm einstellen. Durch einmaliges oder mehrfaches Drücken der Taste kann die gewünschte Trocknungsart eingestellt werden. Es stehen zwei Möglichkeiten zur Verfügung: A - Nach Feuchtigkeitsgrad der getrockneten Wäsche: Bügeln: noch leicht feuchte, einfach zu bügelnde Wäscheteile. Aufhängen: ideal für Kleidungsstücke, die nicht komplett trocken zu sein brauchen. Falten: geeignet für Kleidungsstücke, die ohne Bügeln in den Schrank geräumt werden können. Extra: geeignet für Kleidungsstücke, die komplett trocken sein müssen wie Frotteehandtücher und Bademäntel. B - Nach Zeit: von 30’ bis 180’. So deaktivieren Sie die Trockenpresse auf, bis Sie auf dem Display OFF angezeigt. Bei Überschreitung der max. Füllmenge der Wäscheladung für waschen und trocknen in einem Programmablauf, aktivieren Sie zuerst das Waschprogramm. Nach Ablauf des Waschprogramms teilen Sie die Waschladung so auf, dass nur die max. mögliche Füllmenge zum Trocknen in der Trommel verbleibt. Befolgen Sie daraufhin die Anleitungen des Abschnitts “Nur Trocknen”. Wiederholen Sie dasselbe nun mit der restlichen Wäschemenge. Im Anschluss an den Trockenvorgang folgt immer eine kurze Abkühlzeit. Nur Trocknen Drücken Sie die Taste , um nur zu trocknen. Nachdem Sie das gewünschte Programm ausgewählt haben, das für die zu behandelnden Kleidungsstücke geeignet ist, kann der Waschvorgang durch Drücken der Taste ausgeschlossen werden; der Trockner wird mit der höchsten Stufe gestartet, die für das ausgewählte Programm möglich ist. Es besteht die Mö- glichkeit, die Stufe oder die Dauer des Trocknungsvorgangs ein- zustellen oder zu modifizieren, indem Sie die Taste drücken. (Dies ist nicht kompatibel mit den Programmen 1-2-3-4 und 14). Einstellen des Spülgangs. Die Option ermöglicht die Auswahl des gewünschten Spülgangs, um sensible Haut so gut wie möglich zu schonen. Beim ersten Tastendruck wird die Einstellung „Extra +1“ ausgewählt, die die Auswahl eines zusätzlichen Spülgangs ermöglicht, um alle Spuren des Waschmittels zu beseitigen. Beim zweiten Tastendruck wird die Einstellung „Extra +2“ ausgewählt, die die Auswahl von zwei zusätzlichen Spülgängen ermöglicht. Diese Einstellung wird für eine äußerst sensible Haut empfohlen. Beim dritten Drücken der Taste wird die Stufe „Extra +3“ eingestellt, mit der 3 zusätzliche Spülgänge zu den Standardspülgängen des Zyklus hinzugewählt werden. Bei 40°-Waschgängen entfernt diese Option die wichtigsten Allergene wie Katzen- und Hundehaare sowie Pollen, bei Waschgängen über 40° wird ein hervorragender Allergieschutz erreicht. Drücken Sie die Taste erneut, um zur Spülgangeinstellung „Normalspülen“ zurückzukehren. Wenn es nicht möglich ist, die bestehende Einstellung zu ändern, wird auf dem Display “Nicht Wählbar” oder “Nicht Änderbar” angezeigt. Änderung der Eigenschaften des Waschgangs.

• DrückenSiedieTastezumAktivierenderFunktion;dieentsprechende Kontrollleuchte auf dem Display schaltet sich ein.

• DurcherneutesDrückenderTastekanndieFunktionwieder ausgeschaltet werden; die entsprechende Kontrollleuchte auf dem Display schaltet sich aus. ! Ist die ausgewählte Funktion nicht mit dem eingestellten Programm kompatibel, leuchtet die entsprechende Kontrollleuchte mit geringer Helligkeit, zudem wird die Inkompatibilität mit einem Signalton (3 Pieptöne) und der Meldung “Nicht Wählbar” auf dem Display anzeigt. ! Ist die ausgewählte Funktion nicht mit einer zuvor eingestellten Funktion kompatibel, erscheint die Meldung “Nicht Wählbar” auf dem Display und die Funktion wird nicht aktiviert. ! Die Funktionen können eine Änderung der empfohlenen Beladungsmenge und/oder der Waschzeit bewirken.

7. STARTEN DES PROGRAMMS. Drücken Sie die Taste START/

PAUSE. Die zugehörige Kontrollleuchte schaltet auf grünes Dauerlicht und die Gerätetür wird gesperrt (Symbol GERÄTETÜR GESPERRT leuchtet) Während des Programmablaufs erscheint auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschtrockner mittels der Taste START/PAUSE auf Pause (die Kontrollleuchte START/PAUSE blinkt nun langsam orangefarben); wählen Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE. Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Das Programmende wird durch

die Anzeige “PROGRAMMENDE” auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT erlischt, kann die Gerätetür geöffnet werden. Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus. ! Möchten Sie ein bereits in Gang gesetztes Waschprogramm löschen, drücken Sie die Taste etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus. Direct Injection Der Waschtrockner bietet die innovative Direct-Injection-Funktion, bei der Wasser und Waschmittel vor dem Einspülen vermischt werden, um die reinigungswirksamen Substanzen des Waschmittels sofort zu aktivieren. Dieses Gemisch wird dann direkt in die Wäschetrommel eingeleitet und dringt besonders wirksam in das Textilgewebe ein. Dadurch wird auch hartnäckiger Schmutz schon bei niedrigen Tem- peraturen entfernt, Farben und Textilien hingegen werden besonders schonend behandelt. Sie haben die Wahl zwischen dem “Ein”-Modus für optimale Reinigungsergebnisse und dem “EcoEnergy”-Modus für eine maximale Energieeinsparung.DE

Programme und Funktionen Waschfunktionen ! Ist die ausgewählte Funktion nicht mit dem eingestellten Programm kompatibel, leuchtet die entsprechende Kontrollleuchte mit geringer Helligkeit, zudem wird die Inkompatibilität mit einem Signalton (3 Pieptöne) und der Meldung “Nicht Wählbar” auf dem Display anzeigt. ! Ist die ausgewählte Funktion nicht mit einer zuvor eingestellten Funktion kompatibel, erscheint die Meldung “Nicht Wählbar” auf dem Display und die Funktion wird nicht aktiviert. Dampf Mit dieser Option wird die Waschwirkung über zusätzlich erzeugten Dampf erhöht, der während des Waschgangs eventuelle Bakterien in den Stoffen abtötet und diese gleichzeitig pflegt. Legen Sie die Wäsche in die Trommel, wählen Sie das passende Programm und die Option . ! Während des Betriebs der Waschmaschine könnte die Gerätetür durch die Dampfentwicklung weniger transpa- rent sein. Programmtabelle

• Bei Auswahl des Programms und Ausschluss der Schleuder, führt die Maschine nur den abpumpen aus. Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren.

1) Prüfprogramm gemäß EN 50229: wählen Sie das Programm 8 bei 60 °C.

2) Langes Baumwollprogramm: Stellen Sie Programm 9 auf eine Temperatur von 40°C ein und schalten Sie dann die Taste DIRECT INJECTION auf den Be- triebsmodus “Ein”. 3) Langes Synthetikprogramm: Programm 9 und eine Temperatur von 40°C einstellen. ** Wenn zusätzlich ein Trockenzyklus eingestellt wird, führt das Gerät ein „Waschen+Trocknen“-Programm mit einer Dauer von 45 Minuten, maximaler Schleuder- zahl und einer Belademenge von 1kg aus.Wasch-programmeBeschreibung des ProgrammsMax. Temperatur (°C) Max. Schleu-der Ge-schwin-digkeit (U/min)TrocknerWaschmittelMax. Bela-dungs-menge (kg)Programm-dauerHaup-twäscheWeich-spüler ANTI CREASEDie Waschzeitdauer kann auf dem Display abgelesen werden. Daily Mix Wash & Dry 40°

Baumwolle: leicht verschmutzte Weiß- und empfindliche Buntwäsche. 40° (Max. 90°C)

Eco Baumwolle 60°C 60°/40° (1-2): stark verschmutzte Weiß- und farbechte Buntwäsche.60° 1600

Kunstfasern (3): stark verschmutzte, farbechte Buntwäsche. 40° (Max. 60°C)

Wolle: wolle, Kaschmir usw.40° 800 2,5

Kurz 30’ (**): zum kurzen Auffrischen leicht verschmutzter Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).30° 800 TeilprogrammeSpülen- 1600

Schleudern + Abpumpen - 1600 - - 10Nur Ablauf *

Waschmittel und Wäsche Knittern der Wäschestücke, die sich anschließend leichter bügeln lassen. Auffrischen Dampf: Zum Auffrischen von Kleidungsstü- cken, neutralisiert unangenehme Gerüche und lockert die Fasern durch Dampf in der Trommel. Die Kleidungsstücke werden am Ende des Programms befeuchtet. Fleckenstopp Turbo 45’: dieser Waschzyklus garantiert eine erstklassige Entfernung der Flecken schon bei 20 °C und in nur 45 Minuten. Die Temperatur für diesen Waschzyklus kann nach Wunsch bis auf 40 °C erhöht werden. Fleckenstopp Power 20°C: dieses Programm sorgt für eine besonders leistungsfähige Entfernung von Flecken, ohne Vorbehandlung, bei niedrigen Temperaturen und schonender Behandlung von Textilien und Farben. Buntwäsche: Zum Waschen von bunten Kleidungsstücken aus Baumwolle. Dieses Programm wurde verbessert, um die Farben auch nach mehrmaligem Waschen leuchten zu lassen. Ultra Feinwäsche: verwenden Sie das Programm 11 für die Reinigung von Feinwäsche, die Applikationen wie Strass oder Pailletten aufweist. Es wird empfohlen, die Kleidungsstücke vor der Reinigung umzudrehen und kleinere Kleidungsstücke in den entsprechenden Reinigungsbeutel für Feinwäsche zu geben. Um bessere Ergebnisse zu erzielen, wird für die Reinigung von Feinwäsche die Verwendung von Flüssigwaschmittel empfohlen. Indem ausschließlich die zeitgesteuerte Trocknenfunktion ausgewählt wird, wird ein besonders schonendes Trocknungsprogramm mit leichten Bewegungen und einem Luftstrom mit optimal angepasster Temperatur ausgeführt. Die empfohlenen Programmdauern sind: 1 kg Synthetik --> 165 min. 1 kg Synthetik und Baumwolle --> 180 min. 1 kg Baumwolle --> 180 min. Der Trocknungsgrad hängt von der Beladung und der Beschaffenheit des Gewebes ab. Wolle - Woolmark Apparel Care - Green: das Waschprogramm „Wolle” dieser Waschmaschine wurde von der Woolmark Company für die Wäsche von mit „Han- dwäsche“ gekennzeichneten Wollkleidungsstücken anerkannt, vorausgesetzt die Wäsche erfolgt gemäß der Anweisungen auf Etikett des Kleidungsstück und den Angaben des Herstellers dieser Waschmaschine. (M1135) Sport: für wenig verschmutzte Sportkleidung (Trainingsanzüge, Sporthosen, Handtücher); für beste Resultate empfehlen wir, die in der “Programmtabelle“ angezeigte maximale Füllmenge nicht zu übersteigen. Verwenden Sie ein Flüssigwaschmittel und nur die Menge für eine halbe Gerätefüllung. System zur Auswuchtung der Wäscheladung Um zu starke Vibrationen, die durch Unwucht beim Schleu- dern entstehen, zu vermeiden, sorgt das Gerät für eine gleichmäßige Verteilung der Wäscheladung durch Rotationen der Trommel. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs- Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu begünstigen, sollten große und kleine Wäscheteile gemischt eingefüllt werden. Waschmittelschublade Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten. ! Waschmittel in Pulverform für Baumwollweißwäsche, für die Vorwäsche und für Waschprogramme bei Temperaturen über 60°C verwenden. ! Bitte befolgen Sie den auf der Waschmittelverpackung an- gegebenen Anweisungen. ! Verwenden Sie keine Handwaschmittel, diese verursachen eine zu hohe Schaumbildung. Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen: ! Kein Waschmittel in die mittlere Kammer geben (*). Kammer 1: Waschmittel für die Hauptwäsche (Waschpulver oder Flüs- sigwaschmittel) Falls Sie ein Flüssigwasch- mittel verwenden, wird em- pfohlen, die mitgelieferte Trennwand A zu benutzen, um eine korrekte Dosierung zu gewährleisten. Wenn Sie ein Pulverwaschmittel ver- wenden, geben Sie die Trennwand in die Kammer B. Kammer 2: Zusätze (Weichspüler usw.) Der Weich- spüler darf das Gitter nicht übersteigen. Vorsortieren der Wäsche

• SortierenSiedieWäschenach: - Gewebeart / Waschetikettensymbol - Farben: Buntwäsche von Weißwäsche trennen.

• EntleerenSiealleTaschen.

• DasangegebeneGewicht,dassichaufdiemaximaleLa- dung an Trockenwäsche bezieht, sollte nicht überschritten werden: siehe “Programmtabelle“. Wie schwer ist Wäsche? 1 Betttuch 400-500 gr 1 Kissenbezug 150-00 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1200 gr 1 Handtuch 150-250 gr Sonderprogramme Daily Mix Wash & Dry: Waschen und trocknen Sie Mischwäsche (Baumwolle und Kunstfaser) mit Programm

1. Mit diesem Programm können Sie bis zu 3 kg Wäsche

waschen und trocknen. Verwenden Sie möglichst ein Flüssigwaschmittel. Mit Hilfe von Dampf verhindert das Programm weitgehend das Knittern der Wäschestücke, die sich anschließend leichter bügeln lassen. Hemden Wasch&Trock: Waschen und trocknen Sie Hemden und T-Shirts unterschiedlicher Textilarten und Farben mit Programm 2, das eine maximale Schonung garantiert. Mit diesem Programm können Sie bis zu 2 kg Wäsche waschen und trocknen. Um optimale Ergebnisse zu erzielen, sollten Sie ein Flüssigwaschmittel verwenden und Bündchen, Kragen und Flecken vorbehandeln. Mit Hilfe von Dampf verhindert das Programm weitgehend das Knittern der Wäschestücke, die sich anschließend leichter bügeln lassen. Vorbügeln: Verwenden Sie dieses Programm unmittelbar vor dem Bügeln mit einer max. Beladung von 1,5 kg. Mit Hilfe von Dampf verhindert das Programm weitgehend das

Störungen und Abhilfe Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Störungen: Der Waschtrockner schaltet sich nicht ein. Der Waschgang startet nicht. Der Waschtrockner lädt kein Wasser (auf dem Display wird die Meldung “KEIN WASSER, Hahn öffnen” ein- geblendet). Der Waschtrockner lädt laufend Was- ser und pumpt es laufend ab. Der Waschtrockner pumpt nicht ab und schleudert nicht. Der Waschtrockner vibriert zu stark während des Schleuderns. Der Waschtrockner ist undicht. Das Gerät ist blockiert, das Display blinkt und zeigt einen Fehlercode an (zum Beispiel: F-01, F-..). Es bildet sich zu viel Schaum. Der Waschtrockner trocknet nicht. Mögliche Ursachen / Lösungen:

• DerSteckerstecktnichtinderSteckdose,odernichtso,dassderKontakthergestelltwird.

• DerStromistausgefallen.

• DieGerätetürwurdenichtvorschriftsmäßiggeschlossen.

• DieON/OFF-Tastewurdenichtgedrückt.

• DieTasteSTART/PAUSEwurdenichtgedrückt.

• DerWasserhahnistnichtaufgedreht.

• EswurdeeinverzögerterStartgewählt.

• DerZufuhrschlauchistnichtamWasserhahnangeschlossen.

• DerSchlauchistgeknickt.

• DerWasserhahnistnichtaufgedreht.

• DerDruckistunzureichend.

• DieTasteSTART/PAUSEwurdenichtgedrückt.

• DerAblaufschlauchbefindetsichnichtaufdervorgeschriebenenHöhe,d.h.65– 100 cm vom Boden (siehe „Installation“).

• DasSchlauchendeliegtunterWasser(siehe „Installation”).

• DerAbflussderHausinstallationwurdenichtmiteinerEntlüftungsöffnungversehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschtrockner ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

• DasProgrammsiehekeinAbpumpenvor:BeieinigenProgrammenmussesvon Hand eingestellt werden (siehe „Programme und Funktionen“).

• DerAblaufschlauchistgeknickt(siehe „Installation“).

• DieAblaufleitungistverstopft.

• DieTrommelwurdebeiderInstallationnichtkorrektbefreit(siehe „Installation“).

• DerWaschtrocknerstehtnichteben(siehe „Installation“).

• DerWaschtrocknerstehtzuengzwischenderWandundeinemMöbel(siehe „Installation“).

• DerZulaufschlauchwurdenichtordnungsgemäßaufgeschraubt(siehe „Installation“).

• DieWaschmittelschubladeistverstopft(zurReinigungsiehe „Wartung und Pflege“).

• DerAblaufschlauchistnichtkorrektbefestigt(siehe „Installation“).

• SchaltenSiedasGerätausundziehenSiedenNetzstecker;wartenSiedaraufhin ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

• DasWaschmittelistfürWaschmaschinennichtgeeignet(esmussmitderAufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein.

• Eswurdezuhochdosiert.

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.

• DasFüllfensteristnichtrichtiggeschlossen.

• Es wurde ein verzögerter Start gewählt.

• Der TROCKNEN befindet sich auf Position OFF.36

Kundendienst Bevor Sie sich an den Kundendienst wenden:

• Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“);

• StartenSiedaraufhindasProgrammerneut,umsicherzustellen,dassdieStörungauchwirklichbehobenwurde;

• IstdiesnichtderFall,dannkontaktierenSiedenautorisiertenKundendienstunterderaufdemGarantiescheinbefindlichen Telefonnummer. ! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker. Geben Sie bitte Folgendes an:

• dasMaschinenmodell(Mod.);

• dieSeriennummer(S/N). Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschtrockneren und auf der Vorderseite (Gerätetür öffnen) befindlichen Typenschild.FR
