BEDIENUNGSANLEITUNG Aqualtis AQ93D 49 EUA HOTPOINT ARISTON

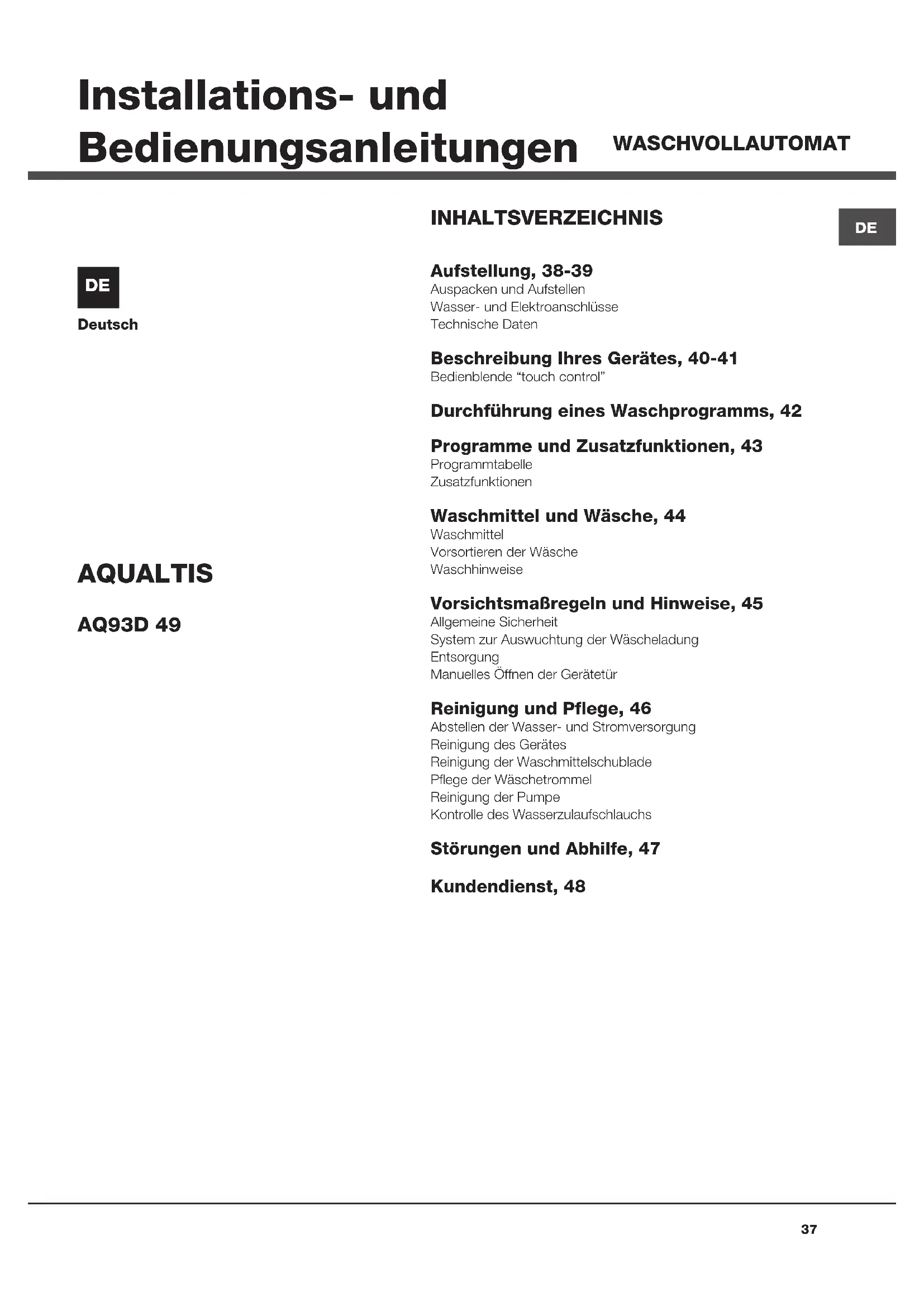

Deutsch INHALTSVERZEICHNIS Aufstellung, 38-39 Auspacken und AufstellenWasser- und ElektroanschlüsseTechnische Daten Beschreibung Ihres Gerätes, 40-41 Bedienblende “touch control” Durchführung eines Waschprogramms, 42 Programme und Zusatzfunktionen, 43 ProgrammtabelleZusatzfunktionen Waschmittel und Wäsche, 44 WaschmittelVorsortieren der WäscheWaschhinweise Vorsichtsmaßregeln und Hinweise, 45 Allgemeine SicherheitSystem zur Auswuchtung der WäscheladungEntsorgungManuelles Öffnen der Gerätetür Reinigung und Pflege, 46 Abstellen der Wasser- und StromversorgungReinigung des GerätesReinigung der WaschmittelschubladePflege der WäschetrommelReinigung der PumpeKontrolle des Wasserzulaufschlauchs Störungen und Abhilfe, 47 Kundendienst, 48

WASCHVOLLAUTOMAT AQUALTIS AQ93D 49 Installations- und BedienungsanleitungenDE

Aufstellung ! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet. ! Lesen Sie bitte folgende Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit. ! In der Plastikhülle dieser Bedienungsanleitung befinden sich, außer dem Garantieschein, auch Kleinteile zur Installation. Auspacken und Aufstellen Auspacken

1. Nach Entfernen der Verpackung überzeugen Sie sich

bitte davon, dass das Gerät während des Transportes nicht beschädigt wurde. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an und kontaktieren Sie Ihren Händler.

2. Schrauben Sie die 4

Transportschutzschrauben aus und nehmen Sie das entsprechende an der Rückwand befindliche Distanzstück ab (siehe Abbildung).

3. Schließen Sie die Löcher mittels der in der Plastikhülle

befindlichen Kunststoffstöpsel.

4. Bewahren Sie bitte sämtliche Teile auf. Im Falle eines

erneuten Transportes des Gerätes sind alle Teile wieder einzusetzen, um Schäden im Geräteinnern zu vermeiden. ! Verpackungsmaterial ist kein Spielzeug für Kinder. Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen

Untergrund aufgestellt werden, ohne ihn an Wände oder Möbelteile anzulehnen.

2. Eventuelle Unebenheiten

durch An- bzw. Ausdrehen der vorderen Stellfüße ausgleichen, (der Neigungsgrad darf 2° nicht überschreiten). ! Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen und Betriebsgeräusche, vor allem während des Schleuderns, vermieden werden. ! Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist. Wasser- und Elektroanschlüsse Anschluss des Zulaufschlauches ! Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

1. Schließen Sie das

andere Ende des Schlauches an den oben rechts am Rückteil des Gerätes befindlichen Wasseranschluss an (siehe Abbildung).

2. Schrauben Sie den

Wasserschlauch an einen Kaltwasserhahn mit ¾-GAS- Gewindeanschluss an (siehe Abbildung).

3. Der Schlauch darf nicht eingeklemmt oder abgeknickt

werden. ! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegeben sind (siehe nebenstehende Seite). ! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann. ! Verwenden Sie bitte niemals alte oder gebrauchte Zulaufschläuche, sondern nur die, die Sie mit dem Gerät erhalten haben.39

Anschluss des Ablaufschlauches Schließen Sie den Ablaufschlauch, ohne ihn dabei zu krümmen, an eine Ablaufleitung, oder an einen in der Wand (in einer Mindesthöhe von 65 – 100 cm) angelegten Ablauf an, oder hängen Sie ihn in ein Becken oder eine Wanne ein; befestigen Sie ihn in diesem Falle mittels der mitgelieferten Führung an dem Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser bleiben. ! Verlängerungsschläuche sollten nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten. Elektroanschluss Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• dieSteckdoseübereinenormgerechteErdungverfügt;

• dieSteckdosedieindenTechnischenDaten angegebenen Höchstlast des Gerätes trägt (siehe nebenstehende Tabelle);

• dieStromspannungdenindenTechnischenDaten angegebenen Werten entspricht (siehe nebenstehende Tabelle);

• derNetzsteckermitderSteckdoseübereinstimmt. Lassen Sie den Netzstecker oder die Steckdose andernfalls ersetzen. ! Das Gerät darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, Ihren Vollwaschautomaten Gewittern und Unwettern auszusetzen. ! Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein. ! Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker. ! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. ! Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden. Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden. Technische Daten ModellAQ93D 49AbmessungeBreite 59,5 cmHöhe 85 cmTiefe 64,5 cmFassungsvermögen1 bis 9 kgElektroanschlüssesiehe das am Gerät befindliche TypenschildWasseranschlüsseHöchstdruck 1 MPa (10 bar)Mindestdruck 0,05 MPa (0,5 bar)Trommelvolumen 71 LiterSchleudertourenbis zu 1400 U/min.Testprogramme gemäß Richtlinie 2010/1061Programm ; Temperatur 60°C;Programm ; Temperatur 40°C.Dieses Gerät entspricht den folgenden EG-Richtlinien:- 2004/108/CE (elektromagnetische Ver-träglichkeit) - 2002/96/CE- 2006/95/CE (Niederspannung)DE

Öffnen Sie die Gerätetür bitte stets nur am entsprechenden Griff (siehe Abbildung ). WASCHMITTELBEHÄLTER Der Waschmittelbehälter befindet sich im Innern des Gerätes, um ihn zu erreichen, muss die Gerätetür geöffnet werden. Hinsichtlich der Dosierung des Waschmittels verweisen wir auf den Absatz „Waschmittel und Wäsche“ .

1. Waschmittelkammer für

den Vorwaschgang: für Waschpulver. ! Vergewissern Sie sich vor Einfüllen des Waschmittels, dass die Zusatzkammer 3 nicht eingesetzt wurde.

2. Waschmittelkammer für

den Hauptwaschgang: Falls Sie ein Flüssigwaschmittel verwenden, wird empfohlen, die mitgelieferte Trennwand A zu benutzen, um eine korrekte Dosierung zu gewährleisten. Wenn Sie ein Pulverwaschmittel verwenden, geben Sie die Trennwand in die Kammer B.

3. Zusatzkammer:Bleichmittel

! Die Verwendung der zusätzlichen Kammer 3 schließt die Vorwäsche aus. Kammer für Zusätze: für Weichspüler oder flüssige Zusätze. Bitte achten Sie darauf, dass der maximale auf dem Gitter angezeigte Stand nicht überschritten wird. Konzentrierte Weichspüler müssen verdünnt werden. Bedienblende “touch control” Zur Änderung der Einstellung drücken Sie leicht auf die Ikone im berührungssensiblen Bereich (touch control) wie auf der Abbildung gezeigt. Funktion Standby Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet. BEDIENBLENDE

Beschreibung Ihres Gerätes41

Taste mit Kontrollleuchte ON/OFF Taste mit Kontrollleuchte ON/OFF: Drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die grüne Kontrollleuchte zeigt an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 3 Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus. Wählschalter PROGRAMME: Der Schalter kann in beide Richtungen gedreht werden. Um sicher zu sein, das am besten geeignete Waschprogramm gewählt zu haben, raten wir die “Programmtabelle” zu Rate zu ziehen. Während des Programmablaufs bleibt der Schalter feststehend. Tasten M1-M2-M3: Halten Sie eine dieser Tasten gedrückt, um einen Waschzyklus individuell zu speichern. Um einen bereits gespeicherten Zyklus abzurufen, drücken Sie die entsprechende Taste. Taste TEMPERATUR: Taste drücken, wenn Sie die Temperatur ändern oder ausschalten möchten, der ausgewählte Wert wird auf dem darüberliegenden Display angezeigt (siehe “Durchführung eines Waschprogramms“). Taste SCHLEUDERGANG: Taste drücken, wenn Sie die Schleuderdrehzahl ändern oder nicht schleudern möchten. Der ausgewählte Wert wird auf dem darüberliegenden Display angezeigt (siehe “Durchführung eines Waschprogramms“). Taste STARTZEITVORWAHL: Taste drücken, um den verzögerten Start des gewünschten Programms zu programmieren. Die Restzeit bis zu Programmstart wird auf dem darüberliegenden Display angezeigt (siehe „Durchführung eines Waschprogramms“). Tasten mit Kontrollleuchten ZUSATZFUNKTIONEN: Die Taste zur Einstellung der verfügbaren Zusatzfunktionen drücken. Die entsprechende Kontrollleuchte leuchtet (siehe „Durchführung eines Waschprogramms“). Symbole PROGRAMMABLAUF: Die Symbole zeigen die jeweilige Programmphase (Hauptwäsche – Spülen – Schleudern – Abpumpen ). Die Anzeige leuchtet auf, wenn der Zyklus abgelaufen ist. Taste mit Kontrollleuchte START/PAUSE: Sobald die grüne Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Start des Programms ist die Kontrollleuchte dauerhaft an. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste die Kontrollleuchte blinkt orangefarben. Sobald die Kontrollleuchte “LOCK” erlischt, kann die Gerätetür geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in zu starten, drücken Sie die Taste erneut. Kontrollleuchte LOCK: Diese zeigt an, dass die Gerätetür nicht geöffnet werden kann. Um die Gerätetür zu öffnen, muss der Waschzyklus auf Pause geschaltet werden (siehe “Durchführung eines Waschprogramms”). Taste mit Kontrollleuchte TASTENSPERRE: Zur Sperre bzw. Freigabe der Schaltelemente halten Sie die Taste ca. 2 Sekunden lang gedrückt. Die eingeschaltete Kontrollleuchte zeigt an, dass die Bedienblende gesperrt ist. Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, (eventuell durch Kinder). Kontrollleuchte ECO: das Symbol wird angezeigt, sobald bei Änderung der Waschoptionen den Energiebverbrauch um mindestens 10% reduziert. Außerdem leuchtet die Ikone, bevor das Gerät in Standby-Modus übergeht, für wenige Sekunden auf. Bei ausgeschaltetem Gerät liegt die geschätzte Energierückgewinnung bei etwa 80%. SPRACHÄNDERUNG Beim ersten Einschalten der Maschine erscheint auf dem Display die erste Sprache blinkend. Neben den 3 Tasten rechts vom Display erscheinen die Symbole “ ”, “OK” und “V”. Die Sprachen wechseln automatisch alle 3’’ oder durch Drücken der Tasten neben den Symbolen “ “ und “V”. Mit der Taste “OK” wird die Sprache bestätigt, die sich nach 2’’ fest einstellt. Wird keine Taste gedrückt, dann beginnt der automatische Sprachenwechsel nach Ablauf von 30’’ erneut. Um die Sprache zu ändern, muss man das Gerät ein- und wieder ausschalten und innerhalb von 30” nach dem Ausschalten gleichzeitig die Tasten Temperatur +Schleudern +Startvorwahl 5” lang drücken; es ertönt ein kurzer Signalton und auf dem Display wird die eingestellte Sprache blinkend angezeigt Durch Drücken der Tasten neben den Symbolen “ “ und “V” kann sie Sprache geändert werden. Mit der Taste neben dem Symbol „OK“ wird die Sprache bestätigt, die sich nach 2’’ fest einstellt. Wird keine Taste gedrückt, dann wird die zuvor eingestellte Sprache nach Ablauf von 30’’ erneut angezeigt. Schalten Sie das Gerät. Bedienblende “touch control” DISPLAY

Wählschalter PROGRAMME

Tasten ZUSATZFUNKTIONEN Taste TEMPERATUR Taste SCHLEUDERGANG Taste mit Kontrollleuchte START/PAUSE Symbole PROGRAMMA- BLAUF Kontrollleuchte ECO Kontrollleuchte LOCK Taste STARTZEIT- VORWAHL Taste mit Kontrollleuchte TASTENSPERRE 41DE

ANMERKUNG: Lassen Sie vor erstmaligem Gebrauch des Waschvollautomaten erst einen Waschgang ohne Wäsche, jedoch mit Waschmittel durchlaufen. Stellen Sie hierzu das 90°C-Waschprogramm ohne Vorwäsche ein.

1. EINSCHALTEN DES GERÄTES. Drücken Sie die Taste

. Alle Kontrolllampen leuchten für 1 Sekunde auf, im Display erscheint der Schriftzug AQUALTIS; im Anschluss schaltet die Kontrollleuchte der Taste auf Dauerlicht und die Kontrollleuchte START/PAUSE auf Blinklicht.

2. WAHL DES WASCHPROGRAMMS. Drehen Sie

den PROGRAMMWÄHLSCHALTER nach rechts oder nach links auf das gewünschte Programm; die Bezeichnung des Programms wird im Display angezeigt; dem jeweiligen Programm ist eine Temperatur und Schleudergeschwindigkeit vorgegeben, die nur reduziert werden können. Auf dem Display wird die Programmdauer angezeigt.

3. EINFÜLLEN DER WÄSCHE. Öffnen Sie die Gerätetür.

Füllen Sie die Wäsche ein. Beachten Sie die maximale Füllmenge laut Programmtabelle.

4. DOSIERUNG DES WASCHMITTELS. Ziehen Sie

die Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe „ Beschreibung Ihres Gerätes“).

erwirken Sie über die auf dem Bedienfeld befindlichen Tasten: Änderung der Temperatur und/ Schleuderdrehzahl. Das Gerät zeigt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit, wenn sie kompatibel mit dem eingestellten Programm sind. Durch Drücken der Taste kann die Temperatur Schritt für Schritt herabgesetzt werden, bis auf Kaltwäsche (OFF). Durch Drücken der Taste kann die Schleudergeschwindigkeit Schritt für Schritt herabgesetzt werden, bis auf die Abwahl des Schleudergangs (OFF). Ein weiterer Druck auf die Tasten setzt die Einstellungen wieder auf die maximalen Werte. ! Ausnahme: Wird das Waschprogramm eingestellt, kann die Temperatur bis auf 90° erhöht werden. Die Startzeitvorwahl einstellen. Zur Vorwahl der Startzeit des eingestellten Programms drücken Sie die entsprechende Taste, bis die gewünschte Zeitverschiebung angezeigt wird. Bei der Einstellung wird die Startzeit zusammen mit der Anzeige “Start in:” und das Symbol blinkend angezeigt. Nachdem die Startzeit eingestellt wurde, zeigt das Display das Symbol feststehend und das Display kehrt zur Anzeige der Dauer des eingestellten Zyklus “Ende in:” und der Zyklusdauer zurück. Wird die Taste STARTZEITVORWAHL einmal gedrückt, dann wird die zuvor eingestellte Startzeit angezeigt. Nach dem Start zeigt das Display die Anzeige “Start in:” und die Verzögerungszeit. Sobald die Verzögerungszeit abgelaufen ist, startet die Maschine und auf dem Display wird die Anzeige “Ende in:” und die Restzeit bis zum Zyklusende angezeigt. Um die Startzeitvorwahl zu deaktivieren, drücken Sie die Taste, bis auf dem Display der Schriftzug OFF eingeblendet wird; das Symbol erlischt. Änderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste, um die Zusatzfunktion einzustellen; im Display wird die Bezeichnung der Funktion angezeigt, und die Kontrollleuchte der jeweilgen Taste leuchtet auf.•Drücken Sie die Taste erneut, um die Zusatzfunktion auszuschalten; im Display wird OFF angezeigt, und die Kontrollleuchte erlischt. ! Lässt sich eine Waschoption nicht mit dem gewählten Programm kombinieren, blinkt die entsprechnde Anzeige, es ertönt ein akustisches Signal (3 Signaltöne) und die Funktion wird nicht aktiviert. ! Ist die gewählte Zusatzfunktion mit einer anderen, bereits eingestellten nicht kompatibel, blinkt die Anzeige der ersten Option, wird deaktiviert und nur die zweite Funktion wird aktiviert. ! Die Zusatzfunktionen können eine Änderung der empfohlenen Ladungsmenge und/oder Waschzeit bewirken.

7. STARTEN DES PROGRAMMS. Drücken Sie die

Taste START/PAUSE. Die Kontrollanzeige leuchtet und die Gerätetür wird gesperrt (Kontrollleuchte LOCK eingeschaltet). Während des Programmablaufs leuchten die entsprechenden Symbole auf, um die jeweils erreichte Phase anzuzeigen. Um ein bereits laufendes Programm zu ändern, schalten Sie das Gerät auf Pause , drücken Sie hierzu die Taste START/PAUSE, wählen Sie daraufhin das gewünschte Programm und drücken Sie erneut die Taste START/ PAUSE. Zum Öffnen der Gerätetür während eines Zyklusses drücken Sie die Taste START/PAUSE; ist die Kontrollleuchte LOCK ausgeschaltet, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Dieses wird durch die

Leuchtanzeige END angezeigt. Die Gerätetür kann geöffnet werden. Blinkt die Kontrollleuchte START/ PAUSE, muss die Taste gedrückt werden, um den Waschgang abzuschließen. Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus. ! Möchten Sie ein bereits in Gang gesetztes Waschprogramm löschen, halten Sie die Taste gedrückt, bis der Zyklus unterbrochen wird und sich das Gerät ausschaltet. Sack für Steppdecken, Vorhänge und Feinwäsche Dank des speziellen mitgelieferten Sacks können Sie im Waschvollautomaten Aqualtis auch ihre kostbarsten und empfindlichsten Wäschestücke bei maximalem Schutz waschen. Es empfiehlt sich, diesen Sack in jedem Fall für die Wäsche wie z.B. (Stepp- und Daunendecken mit Synthetikbezug zu verwenden). Durchführung eines Waschprogramms43

Zusatzfunktionen Super Wash Diese Zusatzfunktion verbessert die Waschergebnisse durch eine erhöhte Wassermenge am Anfang des Programms und eine verlängerte Programmlaufzeit. Diese Funktion ermöglicht das Entfernen selbst der hartnäckigsten Flecken. Kann mit oder ohne Bleichmittel verwendet werden. Möchten Sie auch Bleichen, dann setzen Sie die mitgelieferte, zusätzliche Kammer 3 in Kammer 1 ein. Bei der Dosierung des Bleichmittels darf der auf dem Zentralstift mit „max“ gekennzeichnete Höchststand (siehe Abb.) nicht überschritten werden. Wenn Sie nur bleichen möchten, ohne einen kompletten Waschgang durchzuführen, dann geben Sie das Bleichmittel in die Zusatzkammer 3, stellen Sie das Programm „Spülen“ ein und aktivieren Sie die Funktion „Super Wash” . ! Diese Funktion kann zu den Programmen , , , ,

Extra Spülen Wählen Sie diese Zusatzfunktion, wird die Spülwirkung verbessert und somit ein optimales Ausspülen von Waschmittelresten garantiert. Dies ist besonders empfehlenswert bei sehr empfindlicher Haut bzw. Waschmittelallergien. Es empfiehlt sich, diese Funktion bei voller Wäschebeladung oder bei hohen Waschmitteldosierungen zuzuschalten. ! Diese Funktion kann zu den Programmen , , , , . Bügelleicht Wird diese Zusatzfunktion eingestellt, werden Waschgang und Schleudergang entsprechend geändert, um Knitterbildung zu vermindern. Am Ende des Waschgangs erfolgt eine sanfte Umdrehung der Trommel; die Kontrollleuchten „Bügelleicht“ und START/PAUSE blinken. Drücken Sie die Taste START/ PAUSE oder „Bügelleicht“, um den Waschgang abzuschließen. ! Diese Funktion kann zu den Programmen , , , , . Schnell Mit Auswahl dieser Option verkürzt sich die Programmdauer um bis zu 50 % je nach gewähltem Programm, wodurch Wasser und Energie gespart werden. Verwenden Sie dieses Programm für leicht verschmutzte Wäsche. ! Diese Funktion kann zu den Programmen , , , ,

Programme und Zusatzfunktionen Programmtabelle

Sym- bole Beschreibung des ProgrammsMax. Temp. (°C) Max. Schleuder Geschwin-digkeit (U/min)Waschmittel und ZusätzeMax. Beladung-smenge (kg) Program-mdauerWasch-mittelBleich-mittelWeich-spülerBaumwolle Farbig (2-3): leicht verschmutzte Weiß- und em-pfindliche Buntwäsche.40° 1400

Kunstfaser widerstandsfähige 60° 800

Hemden40° 600 2,5 Daunen: wäsche- bzw. Kleidungsstücke mit Daunenfüllung. 30° 1200

3,5 7-Tage: bettwäsche Bade- und Handtücher. 60° 1400

Schleudern und Abpumpen - 1400 - - - 9 Antiallergen60° 1400

Wolle: wolle, Kaschmir usw. 40° 800

2,5 Mix 30’: zum kurzen Auffrischen leicht verschmutzter Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).30° 800

Baumwolle mit Vorwäsche(Füllen Sie das Waschpulver in die entsprechende Kammer ein).90° 1400

Baumwolle Weiß (1): stark verschmutzte Weiß- und farbechte Buntwäsche. 60° (Max. 90°C)

(*) Die Programmdauer kann auf dem Display abgelesen werden. (*) Hinweis: nach etwa 10 Minuten nach dem START, errechnet die Maschine die Restlaufzeit unter Berücksichtigung der Ladung neu und zeigt sie an. Für alle Testinstitute: 1) Prüfprogramm gemäß 2010/1061: Programm und eine Temperatur von 60°C.2) Prüfprogramm gemäß 2010/1061: Programm und eine Temperatur von 40°C.3) Langes Baumwollprogramm: Programm und eine Temperatur von 40°C.4) Kurzes Baumwollprogramm: Programm und eine Temperatur von 40°C.5) Langes Kunstfaserprogramm: Programm und eine Temperatur von 40°C. Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren.

Waschmittel und Wäsche überschreiten), Kissen, Anoraks wählen Sie das Spezialprogramm . Wie empfehlen, die Federbetten mit nach innen gefalteten Ecken (siehe Abbildung) in die Wäschetrommel zu füllen und ¾ des Fassungsvermögens der Trommel nicht zu überschreiten. Für optimale Waschergebnisse empfiehlt es sich, Flüssigwaschmittel zu verwenden und dieses in die Waschmittelkammer einzufüllen. Steppdecken: Benutzen Sie zum Waschen von Steppdecken mit Synthetikbezug den mitgelieferten Sack und stellen Sie das Programm ein. Badezimmer- und Bettwäsche:Um Ihre Handtücher- und Bettwäsche in einem einzigen Waschgang zu waschen, verwenden Sie das -Programm, das die Verwendung von Weichspülern optimiert. Dadurch sparen Sie zusätzlich Zeit und Energie. Es empfiehlt sich die Verwendung von Pulverwaschmittel. Antiallergen: Verwenden Sie das Programm für die Entfernung der wichtigsten Allergene, wie etwa Pollen, Milben oder Katzen- und Hundehaare. Ultra Fein: Verwenden Sie das Programm für die Reinigung von Feinwäsche, die Applikationen wie Strass oder Pailletten aufweist. Es wird empfohlen, die Kleidungsstücke vor der Reinigung umzudrehen und kleinere Kleidungsstücke in den entsprechenden Reinigungsbeutel für Feinwäsche zu geben. Um bessere Ergebnisse zu erzielen, wird für die Reinigung von Feinwäsche die Verwendung von Flüssigwaschmittel empfohlen. Wählen Sie für die Reinigung von Kleidungsstücken aus Seide oder Gardinen (sie sollten zusammengelegt und in den mitgelieferten Beutel gesteckt werden) den Zyklus und aktivieren Sie die Option ; unterbricht Ihr Gerät das Programm, ohne das Wasser abzupumpen. Ihre Wäsche bleibt so im letzen Spülwasser liegen, und die Kontrollleuchte blinkt. Zum Abpumpen des Wassers zu muss die Taste START/PAUSE oder die Taste gedrückt werden. Wolle: Der Waschvollautomat von ist der einzige, der mit dem „Woolmark Platinum Star“-Siegel (M.0508) von The Woolmark Company ausgezeichnet wurde. Dieses Siegel zertifiziert diese Waschmaschine als Gerät für eine besonders schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett „nur Handwäsche“ tragen. Mit dem Programm „Wolle“ lassen sich sämtliche Wollwäsche bedenkenlos waschen, wobei beste Waschergebnisse erreicht werden. Hartnäckige Flecken: Diese sollten vor dem Waschen vorbehandelt werden. Verwenden Sie das Programm für Baumwolle mit Vorwäsche. Waschmittel Die Wahl des Waschmittels und der Waschmittelmenge hängt von der Gewebeart (Baumwolle, Wolle, Seide ...), der Farbe, der Waschtemperatur, der Stärke der Verschmutzung und der Wasserhärte ab. Dosieren Sie das Waschmittel gemäß Herstellerangaben exakt, um Verschwendung zu vermeiden und die Umwelt zu schonen: obwohl sie biologisch abbaubar sind, beinhalten Sie dennoch Stoffe, die die Umwelt belasten. Es empfiehlt sich:

• WaschmittelinPulverformfürWeißwäscheundfürdie Vorwäsche zu verwenden,

• flüssigeWaschmittelfürempfindlicheBaumwollwäsche und für alle Waschprogramme bei Niedrigtemperaturen,

• undflüssigeFeinwaschmittelfürWolleundSeide. Flüssigwaschmittel dürfen erst unmittelbar vor dem Start des Programms in die entsprechende Kammer, oder in eine Dosierkugel, eingefüllt werden. Bei der Benutzung von Flüssigwaschmitteln sollte kein Programm mit Vorwäsche verwendet werden. ! Verwenden Sie keine Handwaschmittel, diese verursachen eine zu hohe Schaumbildung. Vorsortieren der Wäsche

• FaltenSiedieWäscheauseinander,bevorSiesieindie Trommel legen.

• TrennenSiedieWäschejenachGewebeart(siehe Waschetikettensymbol) und Farbe. Weißwäsche ist immer getrennt zu waschen.

• EntleerenSiealleTaschenundkontrollierenSiedieKnöpfe.

• Dasinder„Programmtabelle“ angegebene Gewicht, beschreibt die maximale Ladung Trockenwäsche und darf nicht überschritten werden. Wie schwer ist Wäsche? 1 Betttuch 400-500 g 1 Kopfkissenbezug 150-200 g. 1 Tischdecke 400-500 g 1 Bademantel 900-1200 g 1 Handtuch 150-250 g 1 Jeanshose 400-500 g 1 Oberhemd 150-200 g. Waschhinweise Weiß: Verwenden Sie dieses Programm für weiße Wäsche. Das Programm wurde konzipiert, um die Wäsche lange Zeit leuchtend weiß zu erhalten. Um bessere Ergebnisse zu erzielen, wird Waschmittel in Pulverform empfohlen. Farbig: Verwenden Sie das Programm für die Reinigung von hellen Kleidungsstücken. Das Programm wurde konzipiert, um die Leuchtkraft der Farben lange zu erhalten. Dunkel: Verwenden Sie das Programm für die Reinigung von dunklen Kleidungsstücken. Das Programm wurde konzipiert, damit dunkle Farben lange Zeit erhalten bleiben. Um bessere Ergebnisse zu erzielen, wird bei der Reinigung von dunklen Kleidungsstücken die Verwendung von Flüssigwaschmittel empfohlen. Hemden: wählen Sie das Spezialprogramm zum schonenden Waschen von Oberhemden jeglicher Gewebeart und Farbe. Daunen: Zum Waschen von Wäschestücken mit Daunenfüllung wie Federbetten für Doppel- oder Einzelbetten (die ein Gewicht von 3,5 kg nicht45

• DieeuropäischeRichtlinie2002/96/EGüber Elektro- und Elektronik-Altgeräte schreibt vor, dass Hauhaltsgeräte nicht mit dem normalen Müll zu entsorgen sind. Altgeräte sind zwecks Optimierung der Rückgewinnungs- und Recyclingrate der Gerätematerialien einer gesonderten Sammelstelle zuzuführen, um Schäden für die Gesundheit und die Umwelt zu vermeiden. Das durchgestrichene Abfalleimersymbol, weist darauf hin, dass eine getrennte Entsorgung vorgeschrieben ist. Für weitere Informationen hinsichtlich der ordnungsgemäßen Entsorgung von Haushaltsgeräten wenden Sie sich bitte an Ihren Händler oder an die zuständige kommunale Stelle. Manuelles Öffnen der Gerätetür Sollte die Gerätetür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmen und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker

2. Stellen Sie sicher, dass

der Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls lassen Sie das überschüssige Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.

3. Nehmen Sie die Abdeckung an der Gerätefront ab (siehe

Abbildung auf nachfolgender Seite).

4. Entfernen Sie mithilfe der

Zunge (nach vorne ziehen) die Kunststoff-Spannvorrichtung aus der Arretierung. Ziehen Sie die Spannvorrichtung jetzt nach unten, bis ein deutliches Klicken anzeigt, dass die Tür entriegelt ist.

5. Öffnen Sie die Gerätetür.

Wenn das nicht möglich ist, wiederholen Sie die Schritte aus Punkt 4.

6. Arretieren Die die Kunststofflasche wieder an der

beschriebenen Stelle Vorsichtsmaßregeln und Hinweise ! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen genannt und sollten aufmerksam gelesen werden Allgemeine Sicherheit

• DiesesGerätwurdeausschließlichfürdenEinsatzim privaten Haushalt konzipiert.

• DiesesGerätistnichtzurVerwendungdurch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfarhung und Kenntnis geeignet, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• BerührenSiedasGerätnicht,wennSiebarfußsind, und auch nicht mit nassen oder feuchten Händen oder Füßen.

• ZiehenSiedenNetzsteckernichtamNetzkabelausder Steckdose, sondern nur am Netzstecker selbst.

• BerührenSienichtdasAblaufwasser,eskönntesehr heiß sein.

• ÖffnenSiedieGerätetürnichtmitGewalt:Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.

• BeietwaigenStörungenversuchenSiebittenicht, Innenteile selbst zu reparieren.

• HaltenSieKinderstetsvondeminBetriebbefindlichen Gerät fern.

• Sollteeserforderlichsein,dasGerätzuversetzen, sollten hierfür 2 oder 3 Personen verfügbar sein. (Vorsichtig vorgehen). Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.

• BevorSiedieWäscheeinfüllen,stellenSiebittesicher, dass die Wäschetrommel leer ist. System zur Auswuchtung der Wäscheladung Um starke Vibrationen zu vermeiden, wird die Wäsche vor dem Schleudern durch spezielle Trommelbewegungen gleichmäßig verteilt. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu ermöglichen, sollten große und kleine Wäscheteile gemischt eingefüllt werden. Entsorgung

• EntsorgungdesVerpackungsmaterials:Bittebefolgen Sie die lokalen Richtlinien zur Entsorgung und Wiederverwertung des Verpackungsmaterials.DE

Abstellen der Wasser- und Stromversorgung

• DrehenSiedenWasserhahnnachjedemWaschvorgangzu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasseraustritte vermieden.• ZiehenSiedenNetzsteckerausderSteckdose,bevorSie Ihr Gerät reinigen. Reinigung des Gerätes Die Gehäuseteile und die Teile aus Gummi können mit einem, mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie den Einsatz von Löse- und Scheuermitteln. Reinigung der Waschmittelschublade Drücken Sie auf den Arretierhebel (1) und ziehen Sie die Waschmittelschublade nach vorne heraus (2) (siehe Abbildung).Spülen Sie diese regelmäßig unter fließendem Wasser gründlich aus. Pflege der Wäschetrommel
• LassenSiedieGerätetürstetsleichtoffenstehen,umdie Bildung unangenehmer Gerüche zu vermeiden. Reinigung der Pumpe Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die Fremdkörperfalle geraten.! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netzstecker heraus.

Zugang zur Fremdkörperfalle:1. Nehmen Sie die Abdeckung an der Gerätefront ab, indem Sie zur Mitte hin drücken, dann drücken Sie beide Seiten nach unten und ziehen sie heraus (siehe Abbildungen).2. Nehmen Sie einen Behälter zum Auffangen des auslaufenden Wassers (ca. 1,5 Liter) zur Hand (siehe Abbildung);3. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung);4. Reinigen Sie das Innere gründlich;5. Schrauben Sie den Deckel wieder auf.6. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken. Kontrolle des Wasserzulaufschlauchs Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.

Reinigung und Pflege47

Störungen und Abhilfe Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Störungen: Das Gerät schaltet sich nicht ein. Der Waschgang startet nicht. Das Gerät zieht kein Wasser. Die Gerätetür bleibt gesperrt. Das Gerät zieht laufend Wasser und pumpt es laufend ab. Das Gerät pumpt nicht ab und schleudert nicht. Das Gerät vibriert zu stark während des Schleuderns. Das Gerät ist undicht. Die Symbole des „Programmablaufs“ blinken gemeinsam mit der ON/OFF Kontrollleuchte in kurzen Abständen. Es bildet sich zu viel Schaum. Die Gerätetür bleibt gesperrt. Mögliche Ursachen / Lösungen:

• DerSteckerstecktnichtinderSteckdose,odernichtso,dassderKontakt hergestellt wird.

• DerStromistausgefallen.

• DieGerätetüristnichtganzgeschlossen.

• DieTasteSTART/PAUSEwurdenichtgedrückt.

• DerWasserhahnistnichtaufgedreht.

• EswurdeeinverzögerterStartgewählt.

• DerZufuhrschlauchistnichtamWasserhahnangeschlossen.

• DerSchlauchistgeknickt.

• DerWasserhahnistnichtaufgedreht.

• DerDruckistunzureichend.

• DieTasteSTART/PAUSEwurdenichtgedrückt.

• DurchAuswahldesOption ” führt der Waschvollautomat am Ende des Zyklus langsame Drehungen der Trommel aus; um den Zyklus zu beenden drücken Sie die Taste START/PAUSE oder die Taste ”.

• DerAblaufschlauchbefindetsichnichtaufdervorgeschriebenenHöhe,d.h.65– 100 cm vom Boden (siehe „Installation“).

• DasSchlauchendeliegtunterWasser(siehe „Installation”).

• FallsSieineinerderoberstenEtageneinesGebäudeswohnen,kannes vorkommen, dass sich im Syphon ein Vakuum bildet, und dadurch ständig Wasser ansaugt und wieder abpumpt wird. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventilean.

• DerAbflussderHausinstallationwurdenichtmiteinerEntlüftungsöffnung versehen.

• DasProgrammsiehtkeinAbpumpenvor:BeieinigenProgrammenmussesvon Hand eingestellt werden (siehe „Programme und Zusatzfunktionen“).

• DieZusatzfunktion‚Bügelleicht‘wurdezugeschaltet:zurBeendungdesProgramms Taste START/PAUSE drücken (siehe „Programme und Zusatzfunktionen“).

• DerAblaufschlauchistgeknickt(siehe „Installation“).

• DieAblaufleitungistverstopft.

• DieTransportsicherungenwurdennichtentfernt(siehe „Installation“).

• DasGerätstehtnichteben(siehe „Installation“).

• DasGerätstehtzuengzwischenderWandundeinemMöbel(siehe „Installation“).

• DasGerätwurdenichtgleichmäßigbeladen(siehe „Waschmittel und Wäsche“).

• DerZulaufschlauchwurdenichtordnungsgemäßaufgeschraubt(siehe „Installation“).

• DieWaschmittelschubladeistverstopft(zur Reinigung siehe „Wartung und Pflege“).

• DerAblaufschlauchistnichtkorrektbefestigt(siehe „Installation“).

• SchaltenSiedasGerätausundziehenSiedenNetzstecker;wartenSiedaraufhin ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

• DasWaschmittelistfürWaschmaschinennichtgeeignet(esmussmitderAufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein.

• Eswurdezuhochdosiert.

• EntsperrenSiedieGerätetürvonHand(siehe „Vorsichtsmaßregeln und Hinweise“). ! Hinweis: Um den “Demo Mode”zu verlassen, Schalten Sie die Waschmaschine, drücken Sie gleichzeitig für 3 Sek, die beiden Tasten “START/PAUSE” und “ON/OFF” .DE

Bevor Sie den Kundendienst anfordern:

• PrüfenSie,obeinigeKontrollenvorabselbstdurchgeführtwerden(siehe “Störungen und Abhilfe);

• StartenSiedaraufhindasProgrammerneut,umsicherzustellen,dassdieStörungauchwirklichbehobenwurde;

• IstdiesnichtderFall,wendenSiesichbitteandenautorisiertenKundendienst. ! Im Falle einer fehlerhaften Installation oder eines unkorrekten Gebrauchs wird der Einsatz eventuell in Rechnung gestellt. ! Beauftragen Sie bitte niemals unbefugtes Personal. Geben Sie bitte Folgendes an:

• dasGerätemodell(Mod.);

• dieSeriennummer(S/N). Diese Angaben ersehen Sie auf dem am Gerät befindlichen Typenschild. Kundendienst49
