BEDIENUNGSANLEITUNG NC5655675 Sichler

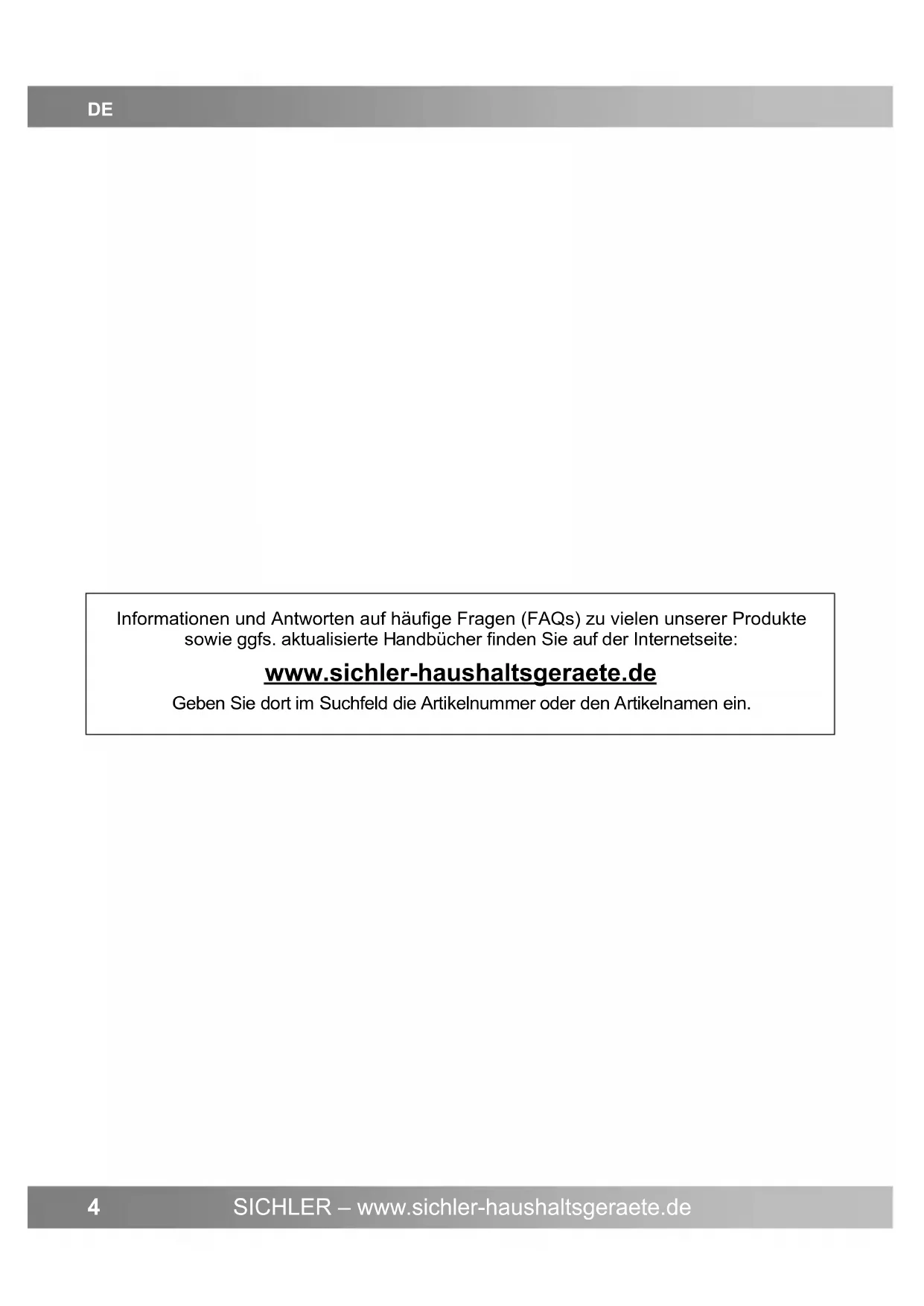

Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.sichler-haushaltsgeraete.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.DE SICHLER – www.sichler-haushaltsgeraete.de 5 Ihre neue mobile Klimaanlage Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser mobilen Klimaanlage. Kühlen Sie Ihren Wohnraum im Sommer schnell herunter. Dabei sorgen Sie dank der Entfeuchter-Funktion auch gleich für die richtige Raum-Luftfeuchtigkeit und machen so Schluss mit drückender Schwüle. Steuern Sie Ihre Klimaanlage bequem per Fernbedienung. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue Klimaanlage optimal einsetzen können. Lieferumfang

• Fernbedienung Zusätzlich benötigt:

• 2 x Batterie Typ AAA für die Fernbedienung (z.B.PX-1565)DE 6 SICHLER – www.sichler-haushaltsgeraete.de Wichtige Hinweise zu Beginn

Lesen Sie die Bedienungsanleitung!

Achtung Brandgefahr!

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangeln- dem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Lassen Sie zur Vermeidung von Unfallrisiken ein beschädigtes Netzkabel nur vom Hersteller, vom Kundendienst oder einer gleichwertig qualifizierten Fachkraft auswechseln.

• Das Klimagerät darf ohne Aufsicht nicht von kleinen Kindern oder gebrechlichen Personen bedient werden.

• Kleine Kinder müssen beaufsichtigt werden, um zu garantieren, dass sie nicht mit dem Klimagerät spielen können.

• Das Gerät muss in Übereinstimmung mit den nationalen Elektrovorschriften installiert werden.

• Der Netzstecker darf ausschließlich in eine geeignete Wandsteck- dose gesteckt werden.

• Verwenden Sie auf keinen Fall Verlängerungskabel oder Verteiler- steckdosen.

• Montieren Sie das Gerät nicht an Orten, an denen es brennbaren Gasen ausgesetzt ist.

• Wenn sich in der Umgebung des Geräts brennbare Gase ansammeln, kann dies zu einer Explosion und Feuer führen.

• Kontaktieren Sie den autorisierten Servicetechniker für die Reparatur und Wartung des Geräts.DE SICHLER – www.sichler-haushaltsgeraete.de 7

• Wenden Sie sich an den autorisierten Installateur für die Installation des Geräts.

• Betreiben Sie das Klimagerät nicht in Feuchträumen, wie Badezimmer oder Waschküche.

• Ziehen Sie nicht am Netzkabel, verändern Sie es nicht, und tauchen Sie es nicht in Wasser. Wenn Sie am Netzkabel ziehen oder es unsachgemäß verwenden, wird das Gerät möglicherweise beschädigt oder Sie erleiden einen elektrischen Schlag.

• Lassen Sie zur Vermeidung von Unfallrisiken ein beschädigtes Netzkabel nur vom Hersteller, vom Kundendienst oder einer gleichwertig qualifizierten Fachkraft auswechseln. Verwenden Sie zum Ersetzen ausschließlich ein vom Hersteller zugelassenes Netzkabel.

• Schalten Sie das Gerät vor jeder Wartung oder Reinigung aus, und ziehen Sie den Netzstecker aus der Steckdose.

• Sorgen Sie dafür, dass der Abluftauslass nicht durch Gegen- stände blockiert wird.

• Betreiben Sie KEIN Gerät, das umgefallen ist oder einen Schaden aufweist.

• Wenn das Klimagerät im Betrieb umgekippt ist, schalten Sie das Gerät sofort aus und ziehen Sie dem Netzstecker. Überprüfen Sie das Gerät, um sicherzustellen, dass kein Schaden vorliegt. Wenn Sie den Verdacht haben, dass das Gerät beschädigt sein könnte, wenden Sie sich an einen Techniker oder den Kundendienst.

• Verwenden Sie nur das mitgelieferte Zubehör und die Teile sowie das angegebene Werkzeug für die Montage. Die Verwendung von nicht geeigneten Teilen, kann zu Wasserschäden, elektrischem Schlag, Feuer und Verletzungen oder Schäden am Gerät führen.

• Wenn Sie dem direkten Luftstrom aus dem Klimagerät über einen längeren Zeitraum hinweg ausgesetzt sind, wird Ihre Gesundheit möglicherweise beeinträchtigt. Setzen Sie in der Nähe befindliche Personen, Haustiere oder Pflanzen nicht über einen längeren Zeitraum hinweg dem direkten Luftstrom aus.

• Das Gerät ist so zu lagern, dass mechanische Schäden ausgeschlossen werden.DE 8 SICHLER – www.sichler-haushaltsgeraete.de

• Alle Personen, die an einem Kältemittelkreislauf arbeiten oder in ihn eingreifen, müssen im Besitz eines gültigen Zertifikats von einer anerkannten Prüfstelle sein, die ihnen bestätigt, dass sie sicher im Umgang mit Kältemitteln gemäß der anerkannten Spezifikationen sind.

• Reparaturen sind entsprechend der Empfehlungen des Herstellers durchzuführen. Wartungs- und Reparaturarbeiten, bei denen weitere Fachkräfte assistieren müssen, sind unter der Aufsicht der Person, die in der Verwendung von brennbaren Kältemitteln geschult ist, durchzuführen. Sicherheitshinweise

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. Geben Sie sie gegebenenfalls an Nachbenutzer weiter.

• Bitte beachten Sie beim Gebrauch die Sicherheitshinweise.

• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!

• Alle Änderungen und Reparaturen an dem Gerät oder Zubehör dürfen nur durch den Hersteller oder von durch ihn ausdrücklich hierfür autorisierte Personen durchgeführt werden.

• Achten Sie darauf, dass das Produkt an einer Steckdose betrieben wird die leicht zugänglich ist, damit Sie das Gerät im Notfall schnell vom Netz trennen können.

• Öffnen Sie das Produkt nie eigenmächtig. Führen Sie Reparaturen nie selbst aus!

• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden.

• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.

• Fassen Sie den Stecker nie mit nassen Händen an. Betreiben Sie das Gerät nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit.

• Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte beschädigt werden. Transportieren Sie das Gerät zudem niemals am Kabel.

• Überprüfen Sie das Gerät vor jeder Inbetriebnahme auf Beschädigungen. Wenn das Gerät, das Kabel oder der Stecker sichtbare Schäden aufweisen, darf das Gerät nicht benutzt werden. Verwenden Sie das Gerät nicht, wenn es eine Fehlfunktion hatte oder heruntergefallen ist.

• Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird oder mit Hitzequellen oder scharfen Kanten in Berührung kommt. Es darf außerdem nicht zur Stolperfalle werden.

• Benutzen Sie nach Möglichkeit keine Verlängerungskabel, es sei denn dieses wurde von einem qualifizierten Fachelektriker überprüft und für die Nutzung mit der Klimaanlage freigegeben.DE SICHLER – www.sichler-haushaltsgeraete.de 9

• Stellen Sie vor dem Anschließen an die Stromversorgung sicher, dass die auf dem Typenschild angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Benutzen Sie nur Steckdosen mit Schutzkontakt.

• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.

• Ziehen Sie nach jedem Gebrauch, bei Störungen während des Betriebs und vor jeder Reinigung den Netzstecker des Geräts.

• Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungs- zwecke bestimmt. Es darf nicht für gewerbliche Zwecke verwendet werden!

• Das Gerät ist nur zur Verwendung in Innenräumen geeignet.

• Achten sie darauf, dass das Gerät beim Betrieb eine gute Standfestigkeit besitzt und nicht über das Netzkabel gestolpert werden kann.

• Benutzen Sie das Gerät niemals nach einer Fehlfunktion, z.B. wenn das Gerät ins Wasser oder heruntergefallen ist oder auf eine andere Weise beschädigt wurde.

• Der Hersteller übernimmt keine Verantwortung bei falschem Gebrauch, der durch Nichtbeachtung der Gebrauchsanleitung zustande kommt.

• Das Öffnen oder Abnehmen der Verkleidung setzt Sie gefährlicher elektrischer Spannung aus. Auch das Abschalten der Stromzufuhr schließt die Möglichkeit eines elektrischen Schlages nicht aus.

• Der Raumkühler ist nur zur Raumklimatisierung kleinerer bis mittelgroßer Räume geeignet.

• Zur Vermeidung eines gefährlichen Elektroschlages spritzen oder gießen Sie niemals Wasser auf das Gerät.

• Lüften Sie regelmäßig den Raum, wenn das Klimagerät in Betrieb ist, insbesondere wenn außerdem ein Gasbrenner im selben Raum betrieben wird. Eine Missachtung dieser Sicherheitsanweisung kann zu einem Mangel an Sauerstoff im Raum führen (nicht durch das Klimagerät bedingt).

• Verwenden Sie das Gerät nicht für Zwecke wie Aufbewahrung von Lebensmittel, Präzisionsinstrumente, Pflanzen, Tiere, Farben oder Kunstwerken, da diese Objekte Schaden nehmen können.

• Ziehen Sie nie bei laufendem Gerät den Netzstecker aus der Steckdose.

• Betätigen Sie keine Schalter mit nassen Händen. Ansonsten besteht die Gefahr eines elektrischen Schlages.

• Lassen Sie sich von der kühlen Luft nicht direkt anblasen und lassen Sie die Luft im Raum nicht zu kalt werden. Unwohlsein und Gesundheitsschaden können hervorgerufen werden.

• Platzieren Sie keine Pflanzen oder Tiere direkt in den kühlen Luftstrom. Tiere und Pflanzen können unter dem kühlen Luftstrom leiden.

• Versperren Sie niemals den Lufteinlass oder -auslass.

• Stecken Sie niemals Finger oder Gegenstande in die Lufteinlass- bzw. - Luftauslassöffnungen. Der rotierende Lüfter kann zu Verletzungen führen.

• Berühren Sie keine Metallteile des Innengerätes während der Herausnahme des Luftfilters. Sie könnten sich verletzen.

• Verwenden Sie das Gerät nicht in einem Raum, in dem brennbare Gase ausströmen können. Ausgetretenes Gas kann sich ansammeln und eine Explosion verursachen.

• Schalten Sie das Gerät bei Undichtigkeiten im Kältemittelkreislauf sofort ab.DE 10 SICHLER – www.sichler-haushaltsgeraete.de

• Tritt Kältemittel in einem Raum aus, kann der Kontakt mit einer Flamme ein gesundheitsschädliches Gas erzeugen. Schalten Sie das Gerät sofort ab.

• Halten Sie das Gerät von Fernseh- und Radiogeräten fern, um elektromagnetische Störungen zu vermeiden.

• Stellen Sie das transportable Gerät stets auf einen stabilen waagerechten Untergrund.

• Das Gerät muss immer in senkrechter Position aufbewahrt und betrieben werden.

• Decken Sie das Gerät während des Betriebs niemals ab, da dadurch der Lufteinlass bzw. der Luftauslass verhindert und das Gerät beschädigt wird.

• Vor einer Säuberung des Gerätes unterbrechen Sie die Stromversorgung, um elektrische Schläge zu vermeiden.

• Wischen Sie das Gerät mit einem weichen und trockenen Tuch ab. Zur Vermeidung elektrischer Schläge versuchen Sie niemals, das Gerät mit Wasser zu reinigen.

• Benutzen Sie niemals scharfe oder ätzende Haushaltsreiniger. Lösemittel können schnell Geräteteile angreifen.

• Verwenden Sie keine brennbaren Reinigungsmittel. Feuer und Verformungen am Gehäuse können entstehen.

• Schließen Sie keine anderen Elektrogeräte an dieselbe Steckdose an.

• Warten Sie nach dem Ausschalten mindestens 3 Minuten bevor Sie das Gerät erneut einschalten.

• Schalten Sie das Gerät stets über den Ein/Aus-Schalter aus, bevor Sie es von der Stromversorgung trennen. Schalten Sie das Gerät niemals durch Ziehen des Netzsteckers aus.

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder Hitzequellen aus.

• Verwenden Sie nur das mitgelieferte Zubehör.

• Die Umgebungstemperatur sollte zwischen 15-35°C betragen.

• Verwenden Sie das Gerät nicht in der Waschküche.

• Halten Sie mindestens 50 cm Abstand in alle Richtungen zu Wänden und anderen Objekten.

• Reinigen Sie die Filter alle 30 Tage.

• Technische Änderungen und Irrtümer vorbehalten.DE SICHLER – www.sichler-haushaltsgeraete.de 11 Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wen- den Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NC-5655-675 in Übereinstimmung mit der Ökodesignrichtlinie 2009/125/EG, der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NC-5655 ein.DE 12 SICHLER – www.sichler-haushaltsgeraete.de Produktdetails Klimaanlage

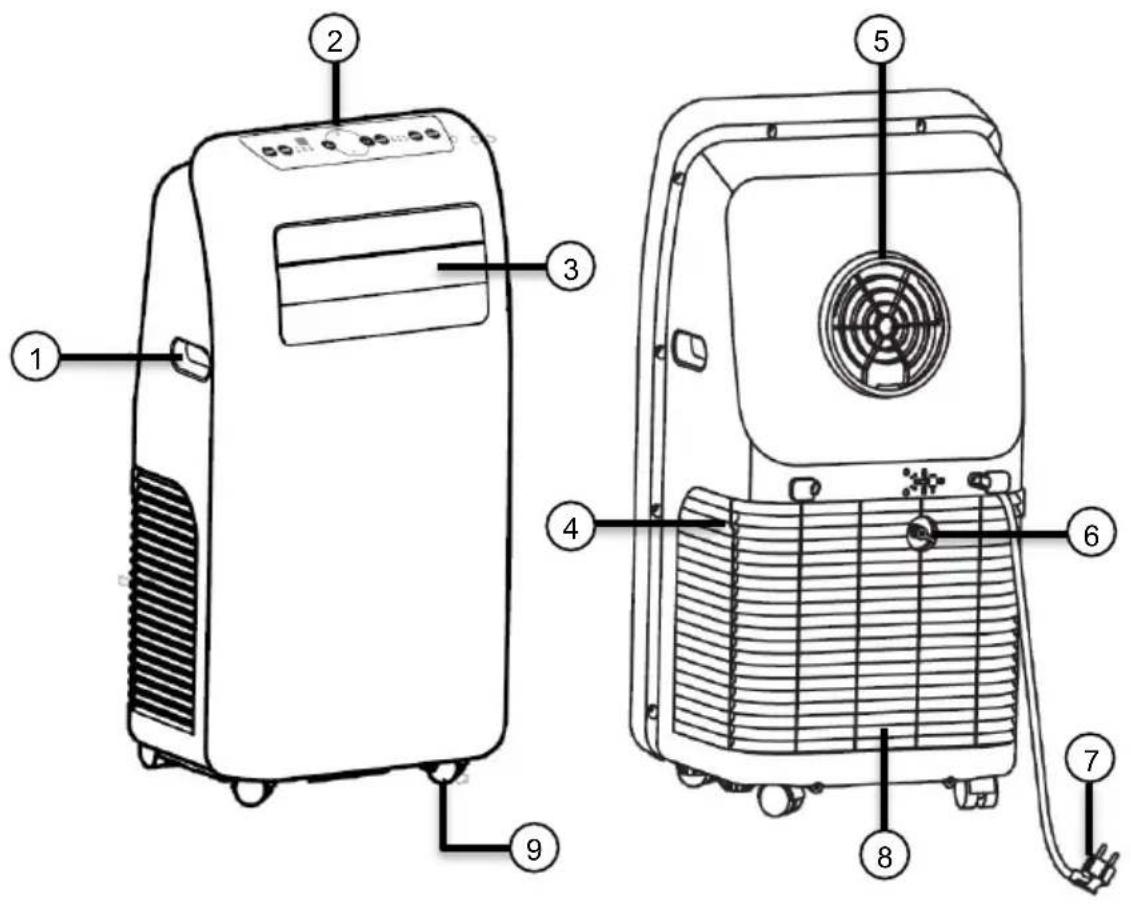

Luftauslass / Anschluss Abluft- schlauch

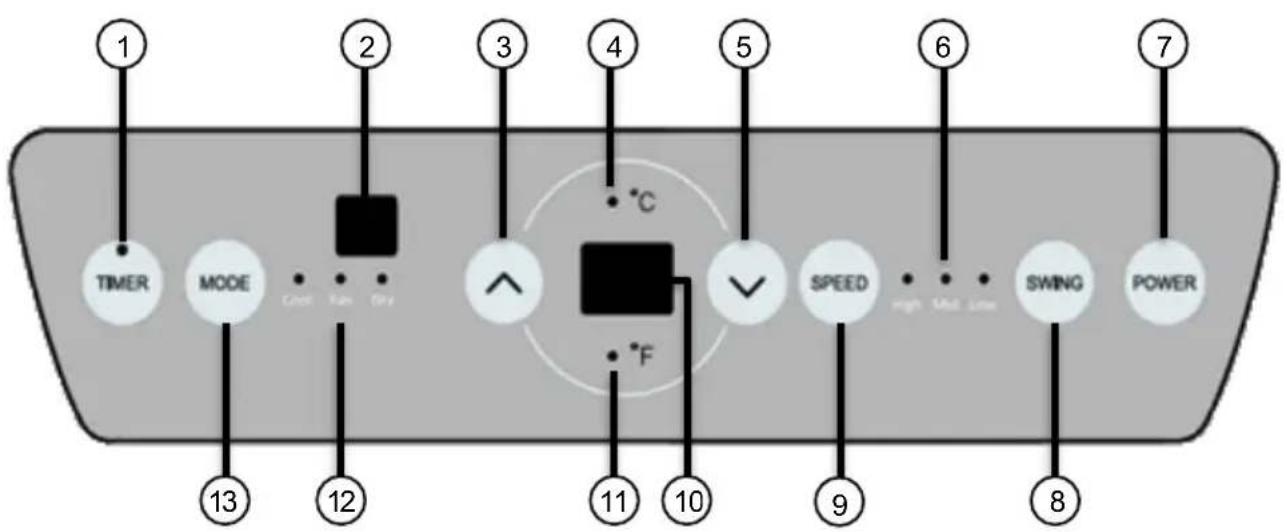

4DE SICHLER – www.sichler-haushaltsgeraete.de 13 Bedienfeld

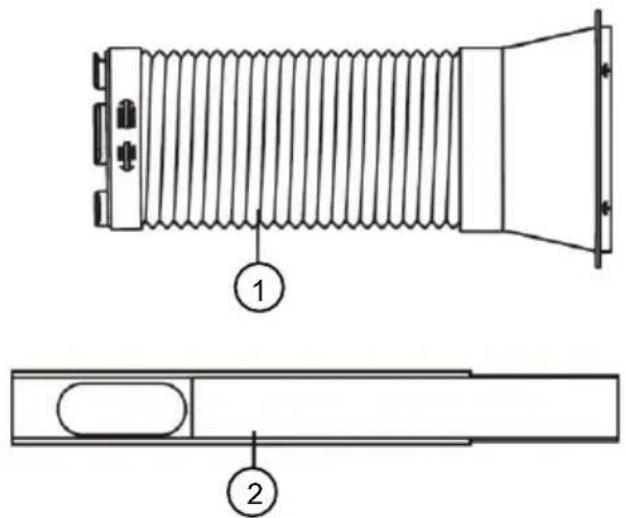

2. Fenster-Anschluss

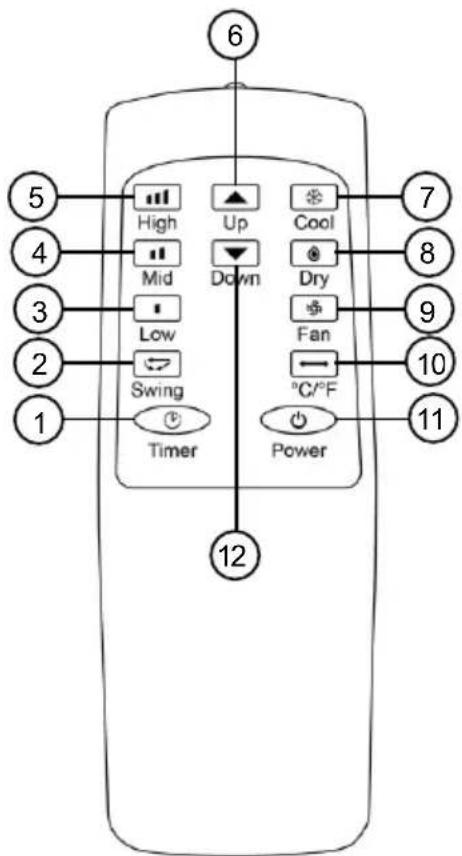

2DE 14 SICHLER – www.sichler-haushaltsgeraete.de Fernbedienung

12DE SICHLER – www.sichler-haushaltsgeraete.de 15 Inbetriebnahme ACHTUNG! Lassen Sie die Klimaanlage vor dem ersten Gebrauch mindestens 24 Stunden senkrecht stehen. Verfahren Sie ebenso, wenn Sie Zweifel haben, ob die Klimaanlage stets senkrecht gelagert oder transportiert wurde. Aufstellungsort Bitte beachten Sie bei der Wahl des Aufstellungsortes folgende Punkte:

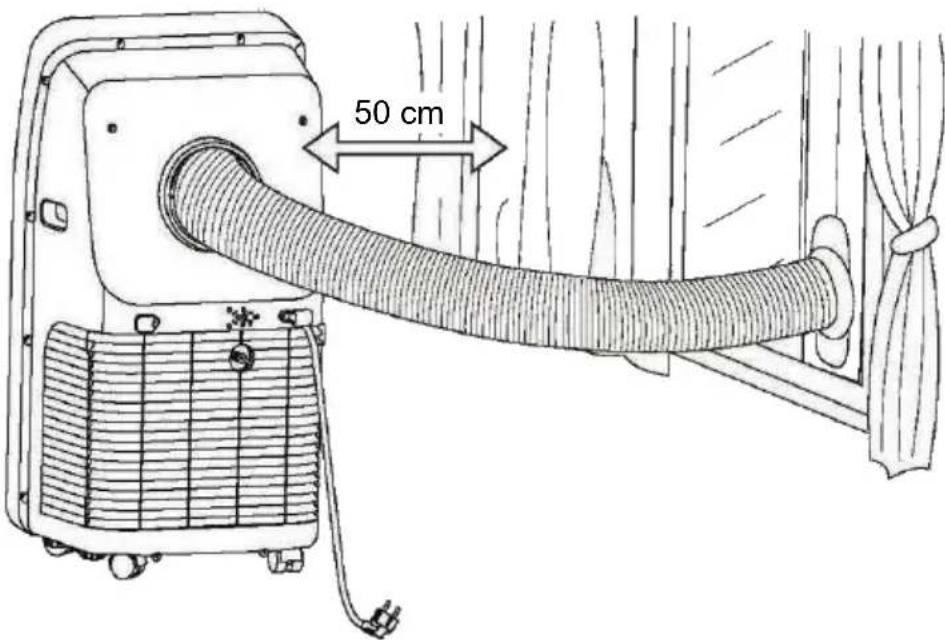

• Halten Sie mindestens 50 cm in alle Richtungen zu Wänden oder anderen Objekten ein.

• Der Untergrund muss eben und fest sein.

• Es muss sich eine geeignete Steckdose in Kabelreichweite befinden.

• Es muss sich ein geeignetes Fenster in Reichweite des Abluftschlauchs befinden.

50 cmDE 16 SICHLER – www.sichler-haushaltsgeraete.de Abluftschlauch montieren

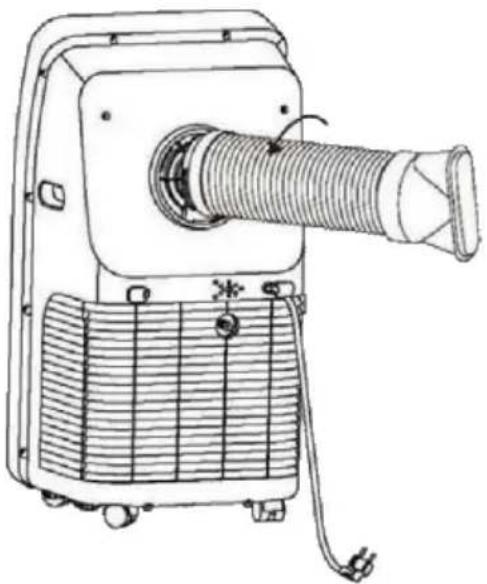

1. Drehen Sie den Abluftschlauch gegen den Uhrzeigersinn auf den Luftauslass Ihrer

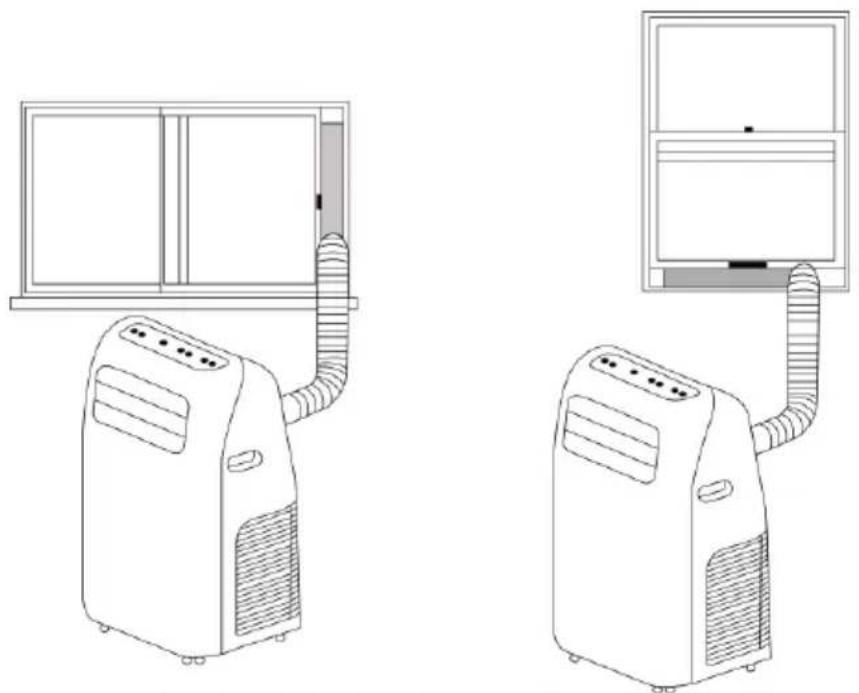

2. Öffnen Sie das Fenster und bringen Sie den Fenster-Anschluss an. Die tiefer liegende

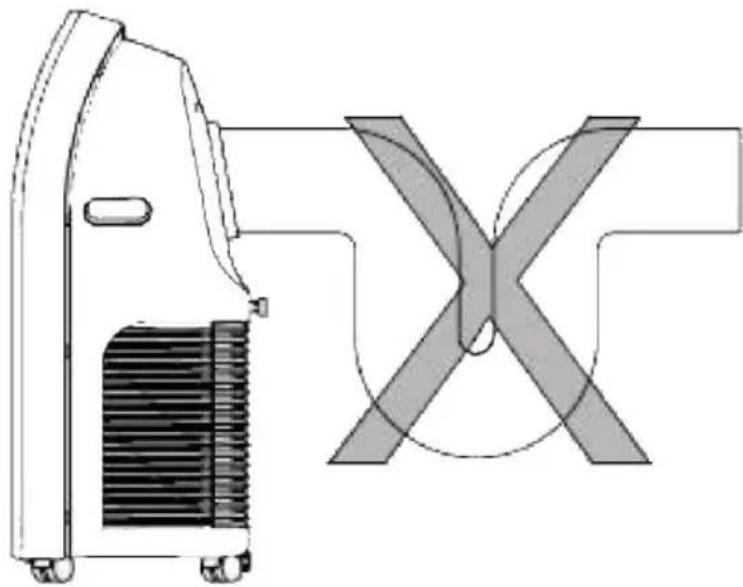

Seite zeigt dabei zum Außenbereich. HINWEIS: Sollten Sie nicht über ein Schiebefenster verfügen, so müssen Sie gegebenen- falls alternative Lösungen finden, wie der Abluftschlauch möglichst lückenlos im Fenster angebracht werden kann. Verwenden Sie z.B. eine geeignete Fensterab- dichtung für Klimaanlagen (z.B. PV-7378) oder lassen Sie den Rollladen bis zum Fenster-Anschluss herunter.DE SICHLER – www.sichler-haushaltsgeraete.de 17

3. Schieben Sie die Schiene so zurecht, dass die Aussparung für den Abluftschlauch frei

zugänglich ist und am niedrigsten Punkt liegt. Fixieren Sie die Auszugsweite der Schiene, indem Sie z.B. eine dünne Schraube durch das passende Loch an der Seite schieben und mit einer Mutter befestigen.

4. Führen Sie den Abluftschlauch nun zum Fenster-Anschluss. Setzen Sie ihn passend in

der Aussparung ein und schieben Sie ihn so zur Seite, dass er einrastet. HINWEIS: Der Abluftschlauch darf nicht geknickt werden. Er sollte in so horizontal wie möglich zum Fenster-Anschluss geführt werden. Halten Sie den Abluftschlauch möglichst kurz. Die maximale Ausziehlänge des Abluftschlauchs beträgt 150 cm.

Stromversorgung Rollen Sie das Stromkabel vollständig aus und verbinden Sie es mit einer geeigneten Steckdose. Eine Signalmelodie erklingt, Im Display wird die Raumtemperatur angezeigt, die °C-LED leuchtet.DE 18 SICHLER – www.sichler-haushaltsgeraete.de Verwendung Einschalten Schalten Sie Ihre Klimaanlage ein, indem Sie die POWER-Taste drücken. Ihre Klimaanlage schaltet sich im zuletzt verwendeten Modus ein. Die entsprechenden LEDs leuchten. Je nach Modus wird im Display die Soll-Temperatur angezeigt. Bedienfeld Fernbedienung

Ausschalten Schalten Sie Ihre Klimaanlage aus, indem Sie die POWER-Taste drücken. Im Display wird wieder die Raumtemperatur angezeigt, alle LEDs außer der °C-LED erlöschen. Warten Sie ein paar Minuten, damit Ihre Klimaanlage eine kurze Selbstdiagnose durchführen kann. Trennen Sie sie dann von der Stromversorgung. HINWEIS: Warten Sie nach dem Ausschalten mindestens 3 Minuten, bevor Sie Ihre Klimaanlage erneut einschalten. Bedienfeld Fernbedienung

1. Schalten Sie Ihre Klimaanlage ein. Im Display wird die Raumtemperatur angezeigt, die

2. Wechseln Sie in den Kühl-Modus, indem Sie wiederholt die MODE-Taste am

Bedienfeld drücken, bis die Cool-LED leuchtet. Oder drücken Sie die Cool-Taste auf der Fernbedienung. Bedienfeld Fernbedienung

3. Im Display wird die Soll-Temperatur angezeigt. Stellen Sie diese durch Drücken der

Tasten ▲ / ▼ wie gewünscht ein (16-30°C).DE SICHLER – www.sichler-haushaltsgeraete.de 19

4. Stellen Sie nun die gewünschte Ventilator-Stufe ein. Drücken Sie wiederholt die

SPEED-Taste auf dem Bedienfeld, bis die gewünschte Stufen-LED leuchtet. Oder drücken Sie die entsprechende Stufen-Taste auf der Fernbedienung (High, Mid, Low). Bedienfeld Fernbedienung

1. Schalten Sie Ihre Klimaanlage ein. Im Display wird die Raumtemperatur angezeigt, die

2. Wechseln Sie in den Ventilator-Modus, indem Sie wiederholt die MODE-Taste am

Bedienfeld drücken, bis die Fan-LED leuchtet. Oder drücken Sie die Fan-Taste auf der Fernbedienung. Bedienfeld Fernbedienung

3. Stellen Sie nun die gewünschte Ventilator-Stufe ein. Drücken Sie wiederholt die

SPEED-Taste auf dem Bedienfeld, bis die gewünschte Stufen-LED leuchtet. Oder drücken Sie die entsprechende Stufen-Taste auf der Fernbedienung (High, Mid, Low). Bedienfeld Fernbedienung

Luftentfeuchter-Modus Um Ihre Klimaanlage als Luftentfeuchter nutzen zu können, müssen Sie noch ein paar Vorbereitungen treffen.

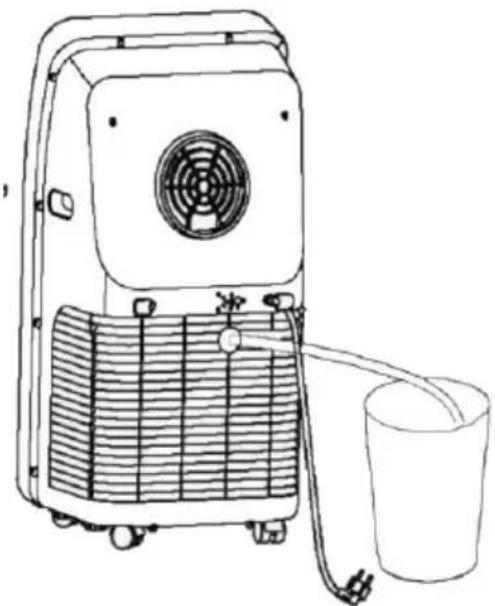

1. Halten Sie zur Sicherheit einen Behälter unter die Abfluss-Kappe, falls sich bereits

Kondenswasser im Tank gesammelt hat. Nehmen Sie die Abfluss-Kappe dann ab.

2. Schließen Sie einen geeigneten Schlauch an. Dieser soll das der Luft entzogene

Wasser aus der Klimaanlage heraus transportieren.

3. Führen Sie den Schlauch abwärts in einen geeigneten Wasserauffang-Behälter.DE

20 SICHLER – www.sichler-haushaltsgeraete.de

4. Stellen Sie sicher, dass der Wasserauffang-Behälter nicht umkippen kann!

5. Wechseln Sie in den Luftentfeuchter-Modus, indem Sie wiederholt die MODE-Taste am

Bedienfeld drücken, bis die Dry-LED leuchtet. Oder drücken Sie die Dry-Taste auf der Fernbedienung. Bedienfeld Fernbedienung

6. Bitte achten Sie darauf, die Abfluss-Kappe nach dem Gebrauch im Luftentfeuchter-

Modus wieder dicht anzubringen. Bitte beachten Sie folgende Punkte im Luftentfeuchter-Modus:

• Die Ventilator-Stufe kann nicht geändert werden.

• Die Klimaanlage springt nur an, wenn die Raumtemperatur ≥ 17°C beträgt. Fällt sie auf oder unter 15°C schaltet sich Ihre Klimaanlage aus. Sie schaltet sich automatisch wieder ein, wenn wieder eine Raumtemperatur von ≥ 17°C gemessen wird.

• Es kann keine Soll-Temperatur eingestellt werden.DE SICHLER – www.sichler-haushaltsgeraete.de 21 Timer-Funktion Einschalt-Timer Ist der Einschalt-Timer aktiviert, schaltet sich Ihre Klimaanlage nach Ablauf der eingestellten Zeitspanne automatisch im eingestellten Modus ein.

1. Schalten Sie Ihre Klimaanlage aus.

2. Drücken Sie die TIMER-Taste. Im Display wird die Stundenzahl blinkend angezeigt.

Bedienfeld Fernbedienung

3. Stellen Sie mit den Tasten ▲ / ▼ die gewünschte Zeitspanne in Stunden ein (0-24).

4. Nach ca. 5 Sekunden ohne Eingabe wird die Einstellung übernommen. Die Stundenzahl

leuchtet dauerhaft. Die LED der TIMER-Taste leuchtet.

5. Stellen Sie durch wiederholtes Drücken der MODE-Taste oder der entsprechenden

Modus-Taste auf der Fernbedienung den gewünschten Betriebs-Modus ein. Bedienfeld Fernbedienung

6. Stellen Sie gegebenenfalls Soll-Temperatur (▲ / ▼) und Ventilator-Geschwindigkeit

7. Im Display wird nach einiger Zeit wieder die Raumtemperatur angezeigt.

8. Ihre Klimaanlage schaltet sich nach Ablauf der eingestellten Zeitspanne automatisch

ein. Ausschalt-Timer Ist der Ausschalt-Timer aktiviert, schaltet sich Ihre Klimaanlage nach Ablauf der eingestell- ten Zeitspanne automatisch aus.

1. Drücken Sie während des Betriebs die TIMER-Taste.

Bedienfeld Fernbedienung

2. Stellen Sie mit den Tasten ▲ / ▼ die gewünschte Zeitspanne in Stunden ein (0-24).

3. Nach ca. 5 Sekunden ohne Eingabe wird die Einstellung übernommen. Die Stundenzahl

leuchtet dauerhaft. Die LED der TIMER-Taste leuchtet.

4. Nach Ablauf der eingestellten Zeitspanne schaltet sich Ihre Klimaanlage automatisch

aus.DE 22 SICHLER – www.sichler-haushaltsgeraete.de Oszillations-Funktion Ist diese Funktion aktiviert, bewegen sich die Lamellen Ihrer Klimaanlage auf und ab. Der Luftstrom wird dementsprechend nach oben oder unten geleitet. Schalten Sie die Funktion ein oder aus, indem Sie die SWING-Taste drücken. Bedienfeld Fernbedienung

Temperatur-Einheit wechseln Standardmäßig wird die Temperatur im Display Ihrer Klimaanlage in °C angezeigt. Wenn Sie die Temperatur-Einheit wechseln möchten, drücken Sie die °C/°F-Taste auf der Fernbedienung. Oder halten Sie die Tasten ▲ / ▼ auf dem Bedienfeld gleichzeitig gedrückt. Reinigung ACHTUNG! Schalten Sie Ihre Klimaanlage vor der Reinigung aus und trennen Sie sie von der Stromversorgung. Gehäuse reinigen Reinigen Sie das Gehäuse Ihrer Klimaanlage mit einem Staubtuch oder einem leicht angefeuchtetem, weichen Tuch. Verwenden Sie keine chemischen Reinigungs- oder Lösungsmittel. Filter reinigen Reinigen Sie die Filter alle 14 Tage. Wenn die Filter mit Staub blockiert sind, verringert dies die Leistungsfähigkeit Ihrer Klimaanlage.

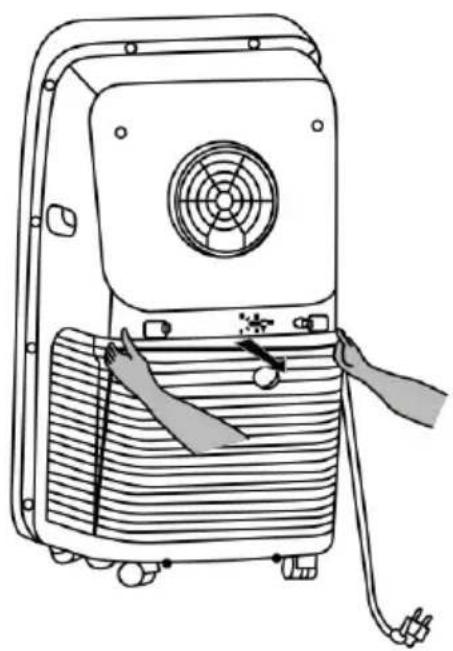

1. Greifen Sie das Filtergitter an den seitlichen Gitter-Flügeln und ziehen Sie es leicht

nach hinten und dann nach oben heraus.DE SICHLER – www.sichler-haushaltsgeraete.de 23 ACHTUNG! Fassen Sie auf keinen Fall mit den Fingern zwischen die Filteröffnungen! Sie könnten dabei mit dem Geräteinneren Ihrer Klimaanlage in Berührung kommen – Verletzungsgefahr!

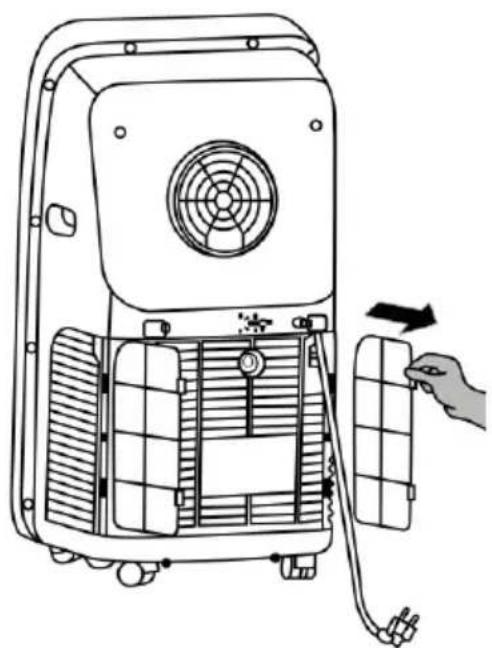

2. Ziehen Sie die seitlichen Filter an den Filter-Flügeln heraus.DE

24 SICHLER – www.sichler-haushaltsgeraete.de

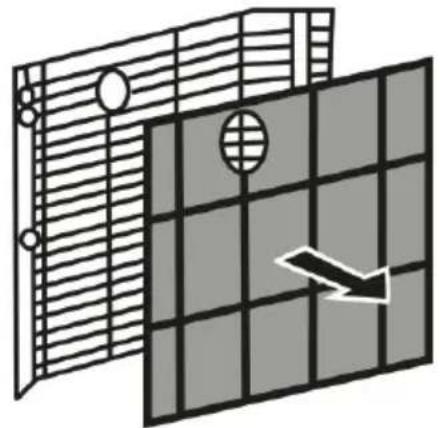

3. Auf der Innenseite des Filtergitters befindet sich der mittlere Filter. Nehmen Sie diesen

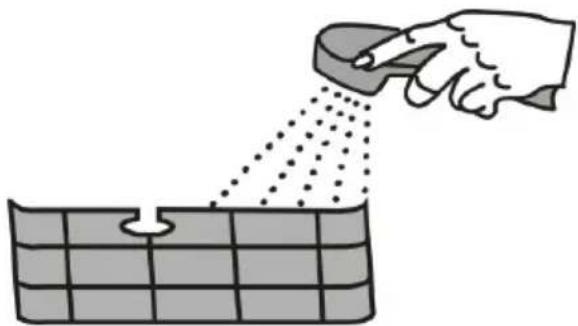

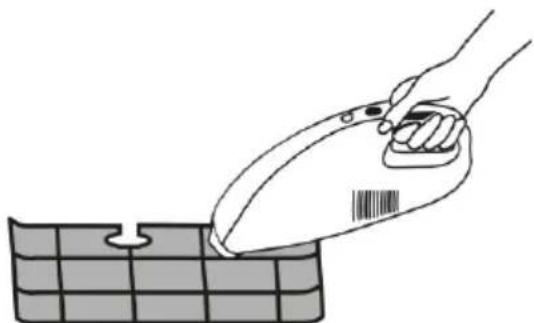

4. Reinigen Sie die Filter mit einem Staubsauger.

5. Waschen Sie die Filter dann mit sauberem, warmem (ca. 40°C) Wasser. Beachten Sie

dabei bitte folgende Punkte:

• Verwenden Sie kein heißes oder kochendes Wasser.

• Verwenden Sie keine Reinigungs- oder Lösungsmittel.

6. Lassen Sie die Filter vollständig trocknen. Setzen Sie sie dann wieder ein.

• Setzen Sie die Filter keinen Hitzequellen aus. Lassen Sie sie lufttrocknen.

ACHTUNG! Verwenden Sie Ihre Klimaanlage niemals ohne Filter!DE SICHLER – www.sichler-haushaltsgeraete.de 25 Wartung Internen Wassertank leeren Ihre Klimaanlage verfügt über ein automatisches Wasserverdampfungs-System. Die Zirkulation von Kondenswasser kühlt den Kondensator. Ist der interne Wassertank voll, schaltet sich der Kondensator automatisch aus. Im Display erscheint die Anzeige FL.

1. Schalten Sie Ihre Klimaanlage aus und trennen Sie sie von der Stromversorgung.

2. Entfernen Sie das Abluftrohr.

3. Greifen Sie in die Handgriffe und schieben Sie Ihre Klimaanlage an einen Ort, an dem

Sie das gesammelte Wasser abfließen lassen können.

4. Halten Sie einen geeigneten Behälter unter die Abfluss-Kappe und nehmen Sie diese

5. Schließen Sie gegebenenfalls einen geeigneten Schlauch an. Dieser soll das der Luft

entzogene Wasser aus der Klimaanlage heraus transportieren.

6. Führen Sie den Schlauch abwärts in einen geeigneten Wasserauffang-Behälter.

7. Warten Sie, bis kein Wasser mehr abfließt. Nehmen Sie den Schlauch dann ab.

8. Bringen Sie die Abfluss-Kappe wieder dicht an.

Bei Gebrauch nach langer Lagerung

1. Überprüfen Sie, ob die Filter eingesetzt sind.

2. Stellen Sie sicher, dass die Abfluss-Kappe dicht angebracht ist.

3. Überprüfen Sie das Stromkabel. Sollten Sie Schäden an Kabel oder Stecker entdecken,

darf Ihre Klimaanlage nicht verwendet werden.

4. Setzen Sie neue Batterien in die Fernbedienung ein.

1. Schalten Sie Ihre Klimaanlage aus und trennen Sie sie nach ein paar Minuten von der

2. Leeren Sie den Wassertank vollständig. Kippen Sie Ihre Klimaanlage gegebenenfalls

leicht nach hinten, damit das Wasser vollständig abfließen kann.

3. Warten Sie 10 Minuten. Verbinden Sie Ihre Klimaanlage dann wieder mit der

Stromversorgung und schalten Sie sie ein.

4. Lassen Sie Ihre Klimaanlage 12 Stunden im Ventilator-Modus mit der untersten

Ventilator-Stufe laufen. So wird sichergestellt, dass sich kein Wasser in Ihrer Klimaanlage befindet.

5. Schalten Sie Ihre Klimaanlage wieder aus. Trennen Sie sie nach ein paar Minuten von

der Stromversorgung.

6. Reinigen Sie die Filter.

7. Entfernen Sie den Abluftschlauch. Verstauen Sie Abluftschlauch und Fenster-Anschluss

an einem staubfreien Ort.

8. Wickeln Sie das Stromkabel auf.

9. Legen Sie einen Staubschutz über Ihre Klimaanlage.

10. Nehmen Sie die Batterien aus der Fernbedienung.

11. Lagern Sie Ihre Klimaanlage aufrecht an einem trockenen, kühlen Ort.DE

26 SICHLER – www.sichler-haushaltsgeraete.de Fehlermeldungen

Fehler beim Temperatur-Sensor der Spule

Fehler beim Raum-Temperatur-Sensor

Anti-Frost-Schutz ist aktiviert. Wenn die Temperatur der Spule unter 0°C fällt, schaltet sich Ihre Klimaanlage automatisch aus. Sobald die Temperatur der Spule wieder auf ≥ 8°C steigt, wird der Anti-Frost-Schutz deaktiviert. Ihre Klimaanlage funktioniert wieder wie gewohnt.

Der Wassertank ist voll und muss geleert werden. Problemlösungen Die Klimaanlage funktioniert nicht.

• Stellen Sie sicher, dass das Stromkabel richtig mit einer geeigneten Steckdose verbunden ist.

• Überprüfen Sie die Display-Anzeige. Sollte im Display die Meldung FL angezeigt werden: Leeren Sie den Wassertank und versuchen Sie es dann erneut.

• Überprüfen Sie, ob die LED der TIMER-Taste leuchtet. Falls Sie leuchtet, ist ein Timer oder Zeitplan aktiviert. Deaktivieren Sie diesen, indem Sie Ihre Klimaanlage für drei Minuten von der Stromversorgung trennen. Die Kühlleistung der Klimaanlage ist unbefriedigend.

• Setzen Sie Ihre Klimaanlage keiner direkten Sonneinstrahlung aus. Sorgen Sie gegebenenfalls für Schatten, indem Sie die Vorhänge Ihrer Fenster schließen.

• Stellen Sie sicher, dass die Türen und Fenster des Raums geschlossen sind. Der Raum darf auch nicht mit Personen überfüllt sein.

• Stellen Sie sicher, dass sich keine Hitzequelle im Raum befindet. Entfernen Sie diese gegebenenfalls oder schalten Sie sie aus.

• Reinigen oder wechseln Sie die Filter.

• Überprüfen Sie den Lufteinlass in ausgeschaltetem Gerätezustand und entfernen Sie gegebenenfalls blockierende Gegenständen. Die Klimaanlage ist zu laut.

• Platzieren Sie Ihre Klimaanlage auf einen ebenen, festen Untergrund. Stellen Sie sicher, dass sie keinen Vibrationen ausgesetzt ist. Der Kompressor funktioniert nicht.

• Der Kompressor-Verzögerungs-Schutz wurde aktiviert. Warten Sie bis der Kompressor etwas abgekühlt ist, mindestens aber drei Minuten. Schalten Sie Ihre Klimaanlage dann wieder ein.DE SICHLER – www.sichler-haushaltsgeraete.de 27 Technische Daten Nennspannung 220-240 V AC, 50 Hz Nennleistungsaufnahme (Kühlung)

Maximale Kühlleistung

Betriebs-Druck hoch 2,8 MPa niedrig 0,8 MPa Maximaler Druck hoch 3,8 MPa niedrig 1,3 MPa EER 2,61 Schallleistungspegel 65 dB (A) Energieverbrauch pro Stunde im Kühlbetrieb 1,1 KWh/h Fernbedienung 2 x Batterie Typ AAA 1,5 V Einstellbare Soll-Temperatur 16°C-30°C / 61°F-86°F Energieeffizienzklasse

Geeignete Raumgröße 44 m

Raumluft-Entfeuchtung Bis zu 24 l / Tag Abluftschlauch Ø 15,5 cm, max. 150 cm lang Maße 44,3 x 81,5 x 34 cm Gewicht 27 kgDE 28 SICHLER – www.sichler-haushaltsgeraete.de Kundenservice: 07631 / 360 – 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
