BEDIENUNGSANLEITUNG NX-5125-675 Sichler

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für den Kauf dieses Händetrockners. Dieses praktische und hygienische Gerät trocknet Ihre Hände im Handumdrehen.

Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Händetrockner optimal einsetzen können.

• Lieferumfang

- Händetrockner

- Befestigungsplatte

- Befestigungsmaterial

-Innensechskantschlüsse

- Bedienungsanleitung

- Merkmale

• Hygienisches Händetrocken ohne Kontakt
• Strom sparen durch schnelles Trocknen
• Ökonomisch und ergonomisch
• Abschaltautomatik
• Keine Handtücher o.ä. nötig
• Antibakterielle, umweltfreundliche Materialien
• Warmluftautomatik im Winterbetrieb
• Kalter Luftstrom im Sommerbetrieb
- Begueme ergonomische Handhaltung

Wichtige Hinweise zu Beginn

• Sicherheitshinweise

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die
  Produktsicherheit, Achtung Verletzungsgefahr
  • Öffnen Sie das Produkt niemals eigenmächtig
  Führen Sie Reparaturen nie selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden.
  • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
• Öffnen Sie nicht die Frontplatte, dies könnte einen Stromschlag
  verursachen.
• Das Gerät ist kein Kinderspielzeug. Achten Sie darauf, dass sich Kinder nicht an das Gerät hängen.
• Nicht in nassen Räumen benutzen, wo das Gerät direkt mit Wasser bespritzt werden kann oder bei zu hoher Luftfeuchtigkeit. Dies kann zu Stromschlag oder Störungen führen.
• Bitte benutzen Sie Sicherheitssteckdosen. Schalten Sie den Strom bei Wartungsarbeiten aus.
• Schalten Sie den Strom ab, wenn das Gerät nicht oder seltsam arbeitet, um Schäden zu vermeiden. Nehmen Sie das Gerät vom Netz und geben es zur Reparatur, andernfalls kann es zu Kurzschluss und Feuer führen. Es muss ein geerdetes Kabel verwendet werden.
• Die Benutzung ist nicht für Personen (einschließlich Kindem) geeignet, welche körperlich oder geistig beeinträchtigt sind, außer sie werden von einer zuständigen Aufsichtsperson begleitet.
• Technische Änderungen und Irrtümer vorbehalten!

• Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

• Konformitätserklärung

Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-512S in Übereinstimmung mit der EMV-Richtlinie 2004/108/EG, der Niederspannungsrichtlinie 2006/95/EG und der RoHS-Richtlinie 2011/65/EU befindet.

Dipl. Ing. Andreas Kurtasz

Leiter Qualitätswesen

06.12.2013

Die ausführliche Konformitätserklärung finden Sie unter

www.pearl.de, Klicken Sie unten auf den Link Support (FAQ, Treiber & Co.).

Geben Sie anschließend im Suchfeld die Artikelnummer NX-5125 ein.

Produktdetails

1. Heizschalter

1. Geschwindigkeitsregler
2. Wasserablauftank
3. Luftfilter
4. Entwässerungsleitung
5. Ein/Aus-Schalter

Achten Sie darauf, dass an der gewählten Bohrstelle keine Leitungen oder Rohre verlaufen. Dies kann zu Verletzungen oder Umgebungsschäden führen!

• Wichtige Hinweise zur Montage

Montieren Sie das Gerät so, dass es einfach zu bedienen ist.
• Die Montagehöhe-Oberkante sollte für Männer ca. 90 cm und für Frauen
ca. 87 cm betragen. Kinder können die Hände auch seitlich einführen
• Die linke Seite des Geräts sollte mindestens 150 mm von jeder Wand
entfernt sein, da sich der Schalter links befindet.
• Die rechte Seite sollte mindestens 100 mm von einer Wand oder einem
Spiegel entfernt sein.
- Vermelden Sie Orte, wo Türen gegen den Händetrockner schlagen können.
- Wählen Sie eine Wand mit einer flachen Oberfläche, um das Gerät
anzubringen,

Montieren Sie das Gerät nicht an folgenden Orten;

• Orte, deren Temperaturen -10 °C oder +40 °C überschreiten
• Orte, an denen das Gerät in direkten Kontakt mit Wasser kommt
  • Orte mit direkter und starker Sonneneinstrahlung
• Orte mit hoher Kondensation (Wasserdampf)
• Orte mit hoher Konzentration von Gasen korrosiver, neutraler und zersetzender Art

• Montageanleitung

• Wählen Sie die Installationshöhe
(Männer ca. 90 cm, Frauen ca. 87 cm).
• Bohren Sie je nach Befestigungsuntergrund bis zu 6 Löcher in die Wand.
Benutzen Sie hierfür die beillegende Befestigungsplatte als Schablone.
- Befestigen Sie die Befestigungsplatte mithilfe der mitgelieferten Dübel
und Schrauben an der Wand.

HINWEIS:

Achten Sie darauf, dass das mitgelieferte Befestigungsmaterial für den gewünschten Anbringungsort möglicherweise nicht geeignet ist. Passendes Befestigungsmaterial erhalten Sie im Baumarkt.

Hängen Sie das Gerät in die Befestigungsplatte ein. Achten Sie darauf, dass das Gerät fest und sicher auf der Befestigungsplatte sitzt.

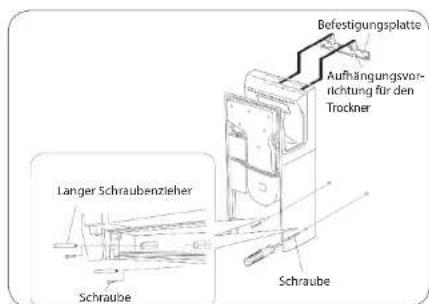

Befestigungsplatte Auflängungsvor- richtung für den Trockner Langer Schraubenzieher Schraube Schraube

Optional können Sie das Gerät zusätzlich über 2 Schrauben sichern. Nehmen Sie hierzu den Wasserablauftank aus dem Gerät. Markieren Sie mithilfe eines Bleistifts die Position der Bohrlöcher. Nehmen Sie den Handetrockner aus der Befestigungsplatte. Bohren Sie die entsprechenden Bohrlöcher und drücken Sie den Dübel hineln. Anschließend hängen Sie das Gerät wieder in die Befestigungsplatte. Fixieren Sie den Trockner mithilfe von geeigneten Schrauben (nicht im Lieferumfang enthalten) und einem langen Schraubenzteher an der Wand. Setzen Sie den Wasserablauftank wieder in das Gerät ein.

Inbetriebnahme

1. Verbinden Sie den Netzstecker mit einer Steckdose.
2. Öffnen Sie die Abdeckung auf der linken Geräteseite, indem Sie mithilfe des mitgelieferten Innensechskantschlüssels die Verriegelung gegen den Uhrzeigersinn auf 0 drehen.
3. Schalten Sie den Ein'Aus-Schalter auf ON. Beachten Sie hierzu die Skizze in der Abdeckung.
4. Um die Warmluftautomatik für den Winterbetrieb zu aktivieren, stellen Sie den Heizschalter auf 1.
5. Die Geschwindigkeit des Luftstroms können Sie über den Geschwindigkeitsregler einstellen.
6. Verschließen Sie die Abdeckung wieder. Verwenden Sie hierzu den Innensechskantschlüssel und drehen Sie die Verriegelung im Uhrzeigersinn auf 1.

Verwendung

1. Strecken Sie beide Hände aus und halten Sie sie ganz in den Händetrockner. Das Gerät startet automatisch.
2. Ziehen sie die Hände langsam heraus, lassen Sie durch den Luftstrom das Wasser wegblasen. Nehmen Sie die Hände ganz heraus.
3. Falls die Hände zu nass waren, wiederholen Sie den Vorgang

1.2.3.

- Kontrollanzeige

Das Gerät verfügt über 2 Kontrollanzeigen. Die POWER-LED leuchtet, sobald Sie das Gerät einschalten. Wenn ein Fehler auftritt, leuchtet oder blinkt auf der linken Seite die Kontrollanzeige CHECK. Schalten Sie das Gerät aus, warten Sie 40 Sekunden, bis die Lichter erlöschen und schalten Sie es wieder ein. Leuchtet die Kontrollampe immer noch, schalten Sie das Gerät aus, ziehen Sie den Sterker aus der Steckdose und rufen Sie den Reparaturdienst.

• Abschaltautomatik

Um eine Überlastung zu vermeiden, stoppt die eingebaute Zeituhr den Betrieb nach 25 Sekunden. Nehmen Sie die Hände heraus. Anschließend halten Sie die Hände wieder in die Öffnung, um den Trocknungsvorgang fortzusetzen.

Reinigung

ACHTUNG:

Schalten Sie vor jeder Reinigung den Händetrockner aus, indem Sie den Ein/Aus-Schalter auf OFF stellen. Ziehen Sie den Netzstecker aus der Steckdose.

• Gehäuse

• Tragen Sie Handschuhe zum Reinigen des Gehäuses.
• Reinigen Sie das Gehäuse mit einem weichen, leicht angefeuchteten Tuch. Bei stärkeren Verunreinigungen können sie etwas Spülmittel verwenden.

• Trocknen Sie das Gerät anschließend mit einem weichen, sauberen Tuch gründlich ab.

• Verwenden Sie 83% Alkohol, um die Handtrocknungsflächen zu desinfizieren. Verwenden Sie die Alkohol Lösung ausschließlich für die Trocknungsflächen und nicht zur Reinigung des restlichen Geräts.

• Entfernen Sie regelmäßig eventuelle Verunreinigungen am Sensor.
• Benutzen Sie niemals scheuernde oder kratzende Reinigungsmittel oder Gegenstände, um das Gerät zu säubern. Benutzen Sie keine Desinfektionsmittel!

- Wasserablauftank

Entleeren Sie regelmäßig den Wasserablauftank, um ein Überlaufen zu verhindern. Auch kann das zu lange im Wasserablauftank befindliche Wasser anfangen unangenehm zu riechen.

• Entnehmen Sie den Tank, indem Sie ihn nach vorne herausziehen.
• Öffnen Sie die Abdeckung des Tanks. Ziehen Sie hierzu die Abdeckung mit beiden Händen nach oben. Leeren Sie das Ablaufwasser aus.
• Spülen sie das Tankinnere über der Spüle unter laufendem Wasser gut aus.
• Setzen Sie die Abdeckung wieder auf den Wasserablauftank und setzen Sie den Tank wieder in das Gerät ein.

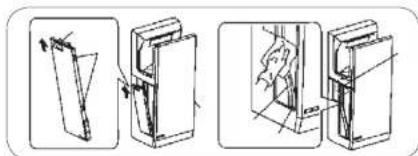

• Entwässerungsleitung

Öffnen Sie mithilfe des mitgelieferten Innensechskantschlüssels die linke Seitenabdeckung (wenn Sie vor dem an der Wand befestigten Gerät stehen) des Handtrockner. Reinigen Sie die Entwässerungsleitung regelmäßig mit einem trockenen, weichen Tuch.

Ziehen Sie den Luftfilter an dem Griff aus dem Gerät heraus.

Klopfen sie ihn leicht von Hand aus oder nehmen sie einen Staubsauger, um ihn zu reinigen.

Wenn der Luftfilter sehr verschmutzt ist, reinigen sie ihn mit kaltem oder warmem Wasser. Lassen Sie ihn anschließend vollständig trocknen, bevor Sie ihn wieder einsetzen. Achten Sie beim Einsetzen des Luftfilters unbedingt darauf, dass sich dieser vollständig in der Luftfilterfassung befindet!

HINWEIS: Sie sollten den Luftfilter je nach Benutzerhäufigkeit alle 6 bis 12 Monate erneuern.

Technische Daten

• Netzspannung: 220 bis 240 V
• Antriebsleistung: 1250 bis 1650 W
- Gebläsegeschwindigkeit: 95 bis 100 m/s
• Heizleistung: 550 W
• Motor: Bürsten-Motor
• Schutzklasse IPX4
• Maße: 300×219×670cm
• Gewicht: 7,25kg

Fehlerbehebung

Problem Ursache Behebung
Das Luftgebläse schaltet sich nicht ein, obwohl sich Ihre Hände in der Trockneröffnung befinden.	Das Gerät ist nicht eingeschaltet. Sie haben ihre Hände nicht vollständig in die Öffnung eingeführt.	Schalten Sie das Gerät ein. Nehmen Sie ihre Hände aus der Öffnung heraus und führen Sie sie erneut ein.
Das Luftgebläse läuft eine Welle weiter, obwohl Sie ihre Hände beretts herausgezogen haben.	Der Sensor ist verschmutzt.	Schalten Sie das Gerät aus und reinigen Sie den Sensor mit einem weichen, trockenen Tuch. Schalten Sie das Gerät wieder ein.
Es wird keine Warmluft erzeugt.	Der Sensor ist verschmutzt. Sie haben den Heizschalter nicht aktiviert.	Schalten Sie das Gerät aus und reinigen Sie den Sensor mit einem weichen, trockenen Tuch. Schalten Sie das Gerät wieder ein. Stellen Sie den Heizschalter auf 1.
Die Gebläsegeschwindigkeit ist zu schwach.	Die Geschwindigkeit ist zu gering eingestellt.	Wählen Sie am Geschwindigkeitsregler eine höhere Geschwindigkeit aus.

Problem Ursache Behebung
Das Luftgebläse schaltet sich nicht ein, obwohl sich Ihre Hände in der Trockneröffnung befinden.	Das Gerät ist nicht eingeschaltet. Sie haben ihre Hände nicht vollständig in die Öffnung eingeführt.	Schalten Sie das Gerät ein. Nehmen Sie ihre Hände aus der Öffnung heraus und führen Sie sie erneut ein.
Das Luftgebläse läuft eine Welle weiter, obwohl Sie ihre Hände beretts herausgezogen haben.	Der Sensor ist verschmutzt.	Schalten Sie das Gerät aus und reinigen Sie den Sensor mit einem weichen, trockenen Tuch. Schalten Sie das Gerät wieder ein.
Es wird keine Warmluft erzeugt.	Der Sensor ist verschmutzt. Sie haben den Heizschalter nicht aktiviert.	Schalten Sie das Gerät aus und reinigen Sie den Sensor mit einem weichen, trockenen Tuch. Schalten Sie das Gerät wieder ein. Stellen Sie den Heizschalter auf 1.
Die Gebläsegeschwindigkeit ist zu schwach.	Die Geschwindigkeit ist zu gering eingestellt.	Wählen Sie am Geschwindigkeitsregler eine höhere Geschwindigkeit aus.
