BEDIENUNGSANLEITUNG Erazer X81005 (MD 85954) MEDION

Sicherheit und Wartung 2

Sicherheitshinweise 2

Betriebssicherheit 2
Bestimmungsgemäß Betrieb 2
Aufstellungsord 3
Elettromagnetische Verträgelichkeit 3

Wartung 3

Reinigung 3
Reparatur. 3

Entsorgung 4

Lieferumfang 5

Tastatur 5

Systemanforderungen 5

Technische Daten 5

Inbetriebnahme 6

Installation des Empfangers 6
Tastatur 6

Die Tastatur 6
Die Umschalt- und Feststelltaste 7
Die Eingabetaste 7
Die Leer-/Tabulator-/Rückstell-Taste 8
Die Tasten Alt, Alt Gr und Strg 8
Die Bewegungstasten 9
Der Ziffern- und Cursorblock 10
Die Funktion- und Windowstaten 11
Sondertasten und Funktionen 12
Besonderheiten der Sondertasten 12

Kundendienst 13

ErsteHilfebeiFehlfunktionen. 13
Grundsätzliche Hinweise 13

Fehlerbehandlung und Tipps 13

Technische Unterstützung 14
Benötigen Sie weitere Unterstützung? 14

Sicherheit und Wartung

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung, vor allem jedoch diesen Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlüssigen Betrieb und eine lange Lebenserwartung Ihres Gerätes, Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres Gerätes.

Bewahren Sie die Bedienungsanleitung gut auf, um sie bei Veräußerung des Gerätes dem neuen Besitzer weitergeben zu konnen.

Betriebssicherheit

• Machen Sie nach jeder Aktualisierung ihrer Daten Sicherungskopien auf externe Speichermedien. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entwickelte Folgeschäden wird ausgeschlossen.
• Dieses Produkt ist zum Betrieb an einem PC/AT-Computer (IBM-kompatibel) mit USB Anschluss konzipiert worden.
• Beachten Sie die Sicherheitsvorschriften des Computers, an dem Sie die Geräte anschließen.
• Öffnen Sie niemals die Gehäuse der Komponenten! Dies könnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung zur Folge hat.
• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten speiten. Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.

Bestimmungsgemäß Betrieb

• Das Gerät ist nur für den privaten Gebrauch und nicht für den Betrieb in einem Unternehmen der Schwerindustrie konzipiert.
• Verwenden Sie das Gerät ausschließlich in Wohn- oder ähnlichen Räumen.
• These Tastatur dient ausschließlich zur Eingabe von Daten und Bedienung von Personalcomputern. Für eine andere Verwendung ist sie nicht vorgesehen.

Aufstellungssort

• Stellen und betreiben Sie das Gerät auf einer stabilen, ebenen und vibrationsfreien Unterland.
• Halten Sie das Gerät von Feuchtigkeit, Tropf- und Spritzwasser fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung.

Elettromagnetische Verträglichkeit

• Wahren Sie mindestens 50 cm Abstand von hochfrequenten und magnetischen Störquellen (TV, Mobiltelefon, Infrarotgeräten, Lautsprecherboxen etc.), um Funktionstörungen und Datenverlust zu vermeiden. Der Abstand zwischen Sender und Empfänger solle größter als 50 cm sein.
• Beim Anschluss von zusätzlichen oder anderer Komponenten mussen die EMV-Richtlinien (Richtlinien für elektromagnetische Verträglichkeit) eingehalten werden.

Wartung

Reinigung

• Achten Sie darauf, dass das Gerät nicht verunreinigt wird. Entfernen Sie vor der Reinigung des Gerätes alle Kabelverbindungen zum PC. Reinigen Sie das Gerät und die weiteren Komponenten mit einem angefeuchteten Tuch. Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

Reparatur

• Überlassen Sie die Reparatur des Gerätes nur einem autorisierten Servicepartner. Wenden Sie sich an ihren Kundendienst, wenn Sie technische Probleme haben.

Ziehen Sie sofort den Netzstecker Ihres Computers und wenden Sie sich an ihren Kundendienst:

• wenn die Anschlüsse angeschmort oder beschädigt sind.
• wenn Flüssigkeit ins Geräteinnere gedrungen ist.
• wenn das Gerät nicht ordnungsgemäß Funktioniert.
• wenn das Gerät gestürzt, bzw. das Gehäuse beschädigt ist.

Entsorgung

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeit einer umweltgerechten Entsorgung.

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Lieferumfang

Überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ohnen erworbenen Produkt haben Sie erhalten:

Tastatur

Handballenauflage
Benutzerhandbuch
- Garantiekarte

Systemanforderungen

• Betriebssystem

Windows® 7/Vista®/XP

Anschluss

1 x USB-Anschluss

Technische Daten

• Tastatur mit 8 Hotkeys
  Anschlüsse

1 x USB-Stecker

CE

Inbetriebnahme

Installation des Empfängers

1. Beachten Sie die Hinweise im Abschnitt „Sicherheit und Wartung" (Seite 2).
2. Schalten Sie den Computer und alle angeschlossenen Peripheriegeräte (Monitor, Drucker, externes Modem etc.) ein.
3. Stecken Sie den USB Empfänger in eine entsprechende frei USB Buchse Ihr's PCs.
4. Positionieren Sie nun die Tastatur so auf ihren Arbeitsplatz, dass Sie bequem damit arbeiten können. (Lassen Sie mindestens 50 cm Abstand zwischen Empfänger und Sender).

Tastatur

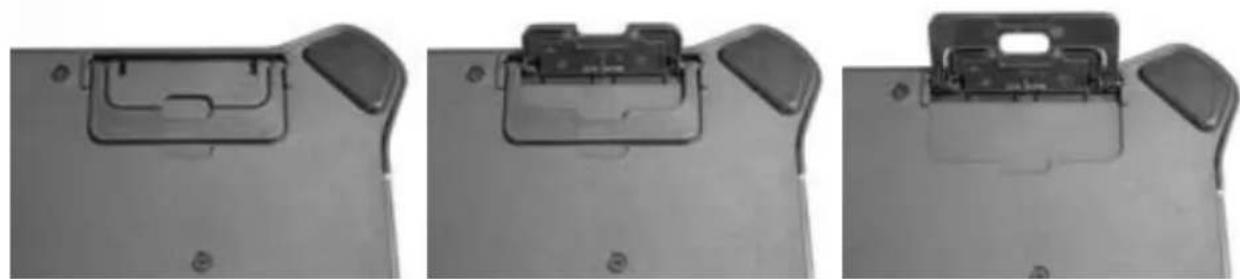

Auf der Rückseite der Tastatur befinden sich zwei ausklappbare Fuß, mit denen die Neigung der Tastatur verstellt werden kann.

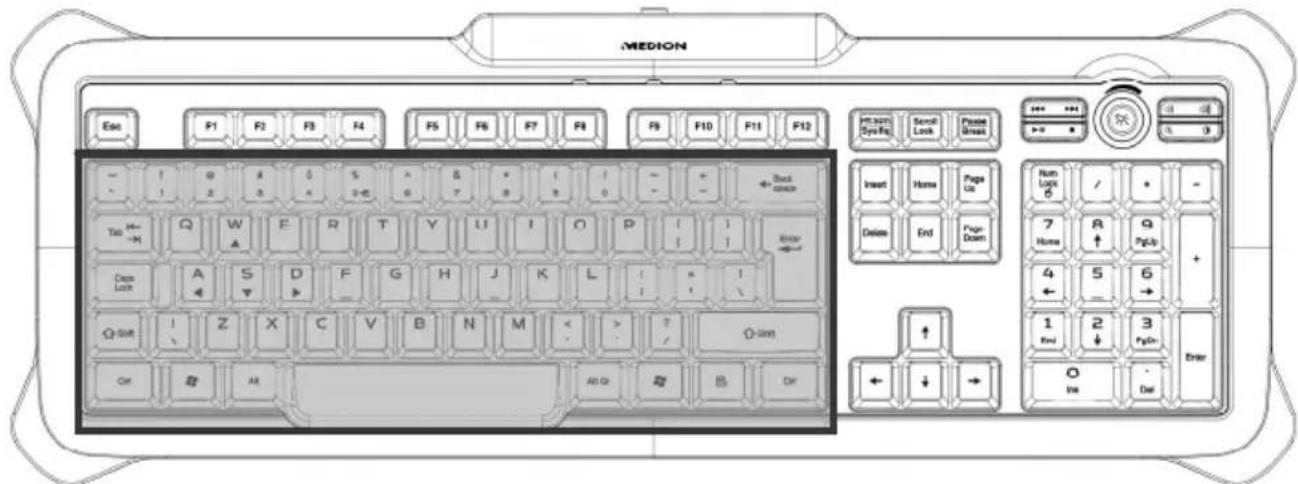

Die Tastatur

(ähnliche Abbildung)

Das Schreibmaschinenfeld besteht aus Tasten mit numerischen, alphanumericischen und Sonderzeichen. Die Tasten sind so angeordnet, wie sie von Schreibmaschinen her besteht sind.

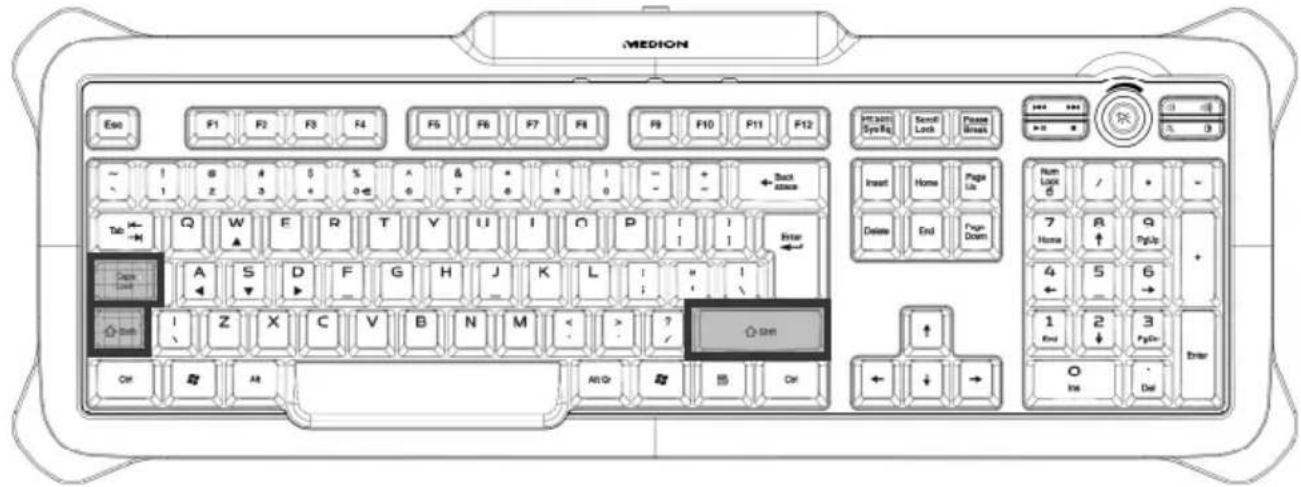

Die Umschalt- und Feststelltaste

(ähnliche Abbildung)

Die Umschalt-Taste (SHIFT) ist zweimal vorhanden und durch einen breiten, nach offen zeigenden Pfeil gekennzeichnet. Eingegebene Buchstaben, bei gedrückter Umschalt-Taste, werden als Großbuchstaben dargestellt. Bei den anderen Tastenserscheint, falls vorhanden, das auf dem oberen Teil der Taste aufgedruckte Zeichen.

Die Feststell-Taste (CAPS-LOCK) ist durch einen breiten, nach unten zeigenden Pfeil gekennzeichnet.

Wird diese Taste gedrückt, hat das die gleiche Auswirkung, als wurde die Umschalt-Taste ständig gehalten. Die Feststell-Funktion wird durch nochmaligem Drucken der Feststell-Taste deaktiviert.

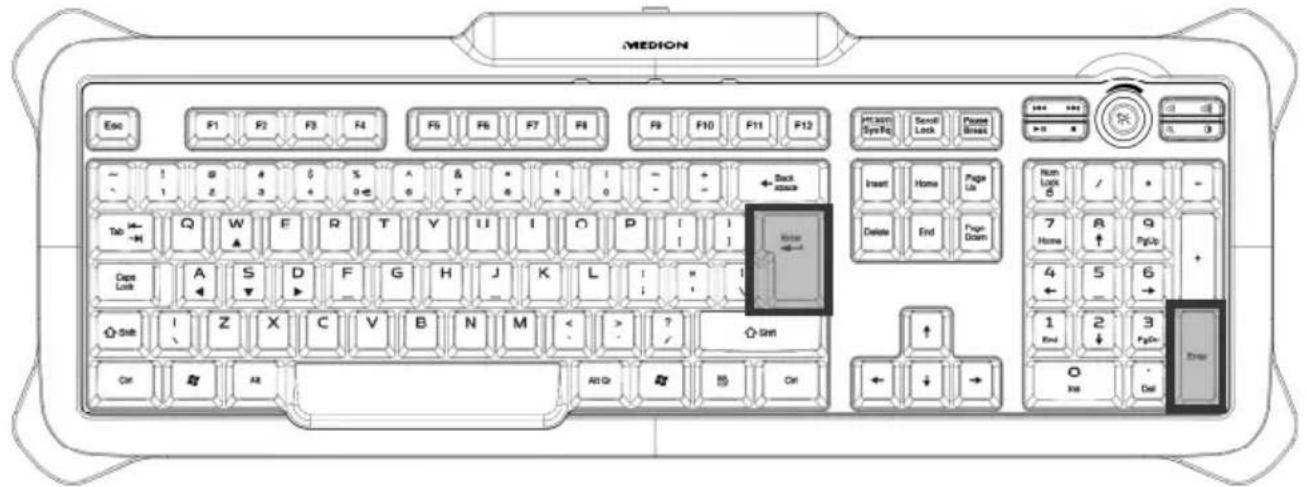

Die Eingabetaste

(ähnliche Abbildung)

Die Eingabe-Taste (ENTER oder RETURN) ist mit einem gewinkelten, nach links zeitigenden Pfeil beschriftet. Sie wird betätig, um vorgegebene oder manuell eingebene Befehle zu bestätigen. In Anwendungsprogrammen mit Textverarbeitung bewegt sie den Cursor an den Beginn der nachsten Zeile. Die Taste ENTER im numerischen Zahlenblock hat die gleiche Funktion wie die Eingabetaste.

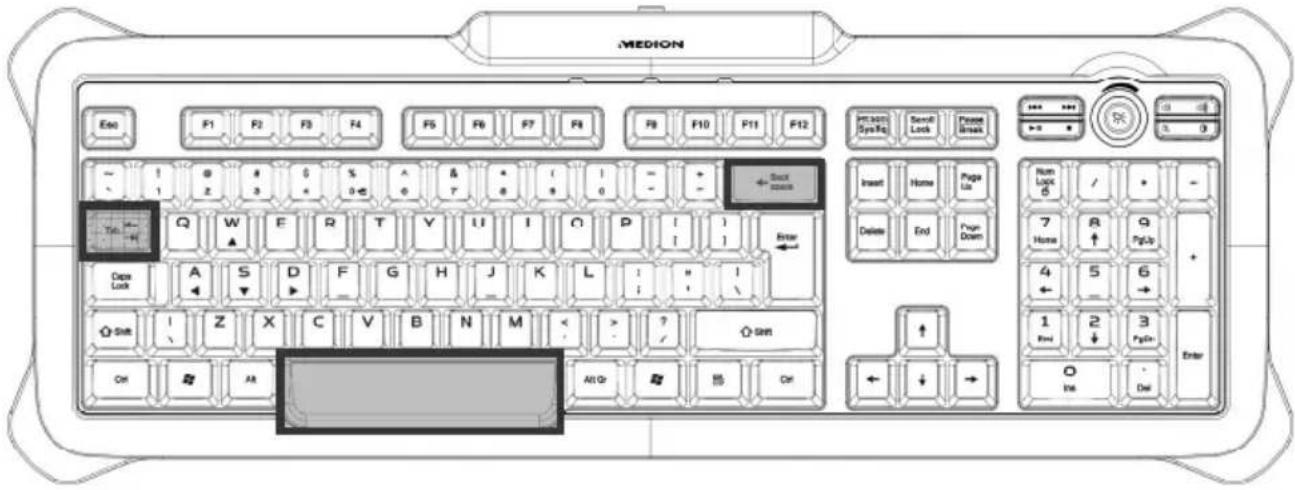

Die Leer- / Tabulator- / Rückstell-Taste

(ähnliche Abbildung)

Die Rückstell-Taste (BACKSPACE) ist mit einem schmalen, nach links weisenden Pfeil beschriftet. Wir sind betätig, so wird das links vom Cursor stehende Zeichen gelöscht. Befinden sich rechts vom Cursor weitere Zeichen, so werden diese mit dem Cursor eine Stelle nach links verschoben. Die Leertaste (SPACE) ist die breite, unbeschrifte Taste in der untersten Reihe der Tastatur. Wir sind gedrückt, erscheint ein Leerzeichen. Die Tabulator-Taste ist durch zwei gegeneinander gerichtete, übereinander liegende Pfeile gekennzeichnet. Sie führt üblicherweise in Textverarbeitungen die Funktion aus, den Cursor um einen bestimmten Abstand nach rechts bzw. bei gleichzeitig gehaltener Umschalttaste nach links zu verschiben. Ihr Funktion kann abhängig von dem eingesetzten Programm jedoch variieren.

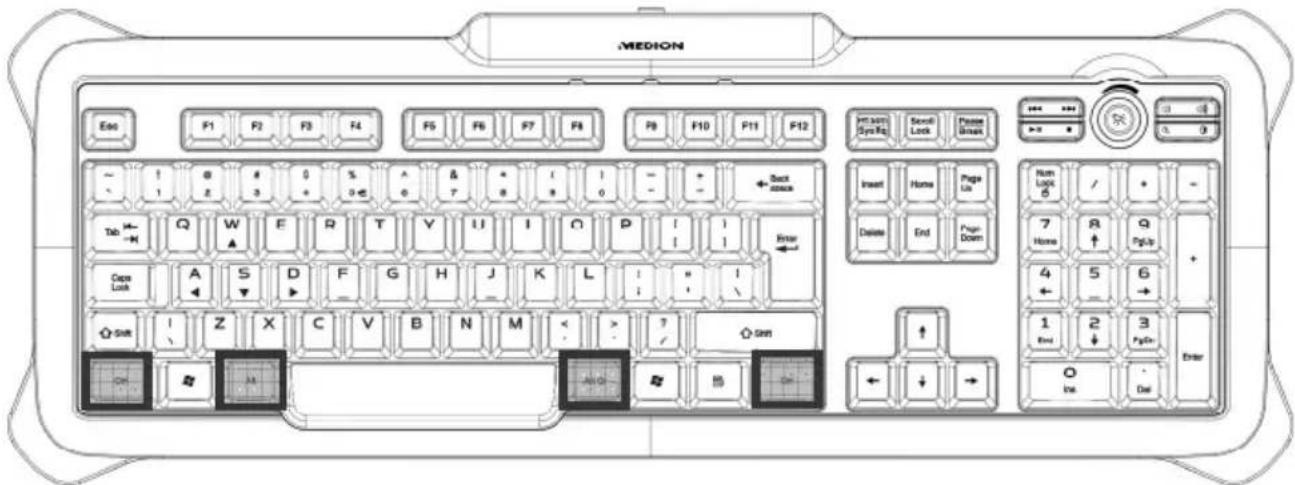

Die Tasten Alt, Alt Gr und Strg

(ähnliche Abbildung)

Die Alt-Taste führt in Verbindung mit anderen Tasten bestimmte Funktionen aus. Diese Funktionen werden vom jeweiligen Programm bestimmt. Um eine Tastenkombination mit der Alt-Taste einzugeben halten Sie die Alt-Taste gedrückt, während Sie eine andere Taste betätigten. Die Alt Gr-Taste funktioniert ähnlich der Alt-Taste, wählt jedoch bestimmte Sonderzeichen aus. Die Strg-Taste (Steuerung oder Control) führt, wie auch die Alt-Taste, Programmfunktionen aus.

Nützliche Tastenkombinationen (softwareabhängig):

Kombination	Funktion und Beschreibung
Alt + F4	Beendet in der Regel das ausgewählte Programm oder schließt das geöffnete Fenster.
Alt + print	Kopiert das Bild des aktuellen gewährten Fensters in die Zwischenablage.
Alt Ctrl. + < Der Backslash ( \ ) wird erzeugt.
Alt Gr. + 5 Das Eurosymbol (€) wird erzeugt.
shift + 2 Das für E-Mails benötigte @ (sprich: ätt) wird erzeugt.
Ctrl. + Alt + Delete	Taskmanager / Warmstart wird erzeugt (je nach Betriebssystem).

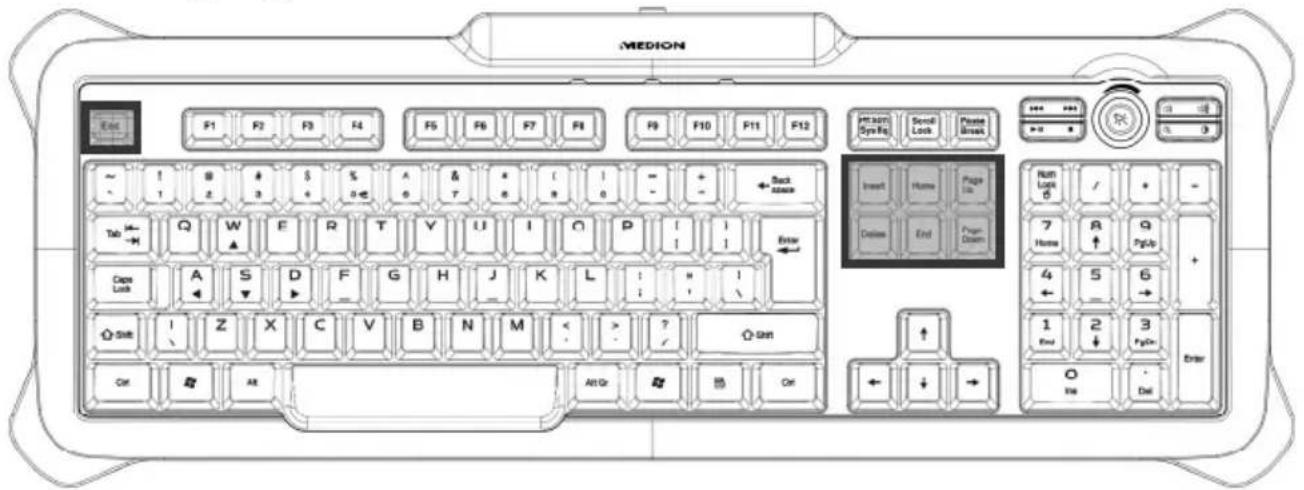

Die Bewegungstasten

(ähnliche Abbildung)

Die vier Richtungstasten, auch Pfeiltasten genannt, sind für die Steuerung des Cursor auf dem Bildschirm verantwortlich. Der Cursor bewegt sich in die auf der Taste abgedruckte Richtung. Die Taste Home verplaatst de cursor maar het begin, de toets End bewegt den Cursor an den Anfang, die Taste Ende an das Ende der Zeile.

Mit den Tasten Page Down und Page Up blättern Sie jeweils um eine Seite in die entsprechende Richtung.

Die beschriebenen Funktionen sind vom Anwendungsprogramm abhängig und können differieren. In Verbindung mit der Steuerungstaste bieten die Bewegungstasten weitere Funktionen.

Die Taste Insert versetzt die Tastatur in den Einfugemodus. Im Einfugemodus werden Daten an der Cursorposition eingegeben und alle nachfolgenden Zeichen nach rechts verschoben. Der Einfugemodus bleibt aktiv, bis Sie die Taste Insert erneut drucken.

Die Del-Taste löscht das Zeichen rechts besoin dem Cursor. Alle weiteren Zeichen rechts des Cursor's werden um eine Stelle nach links verschoben.

Die Escape-Taste ist mit ESC beschriftet und wird von diverser Software benötigt, um ein Programm oder Menu zu verlassen. Ihruge Aufgabe hangt von der eingesetzten Software ab.

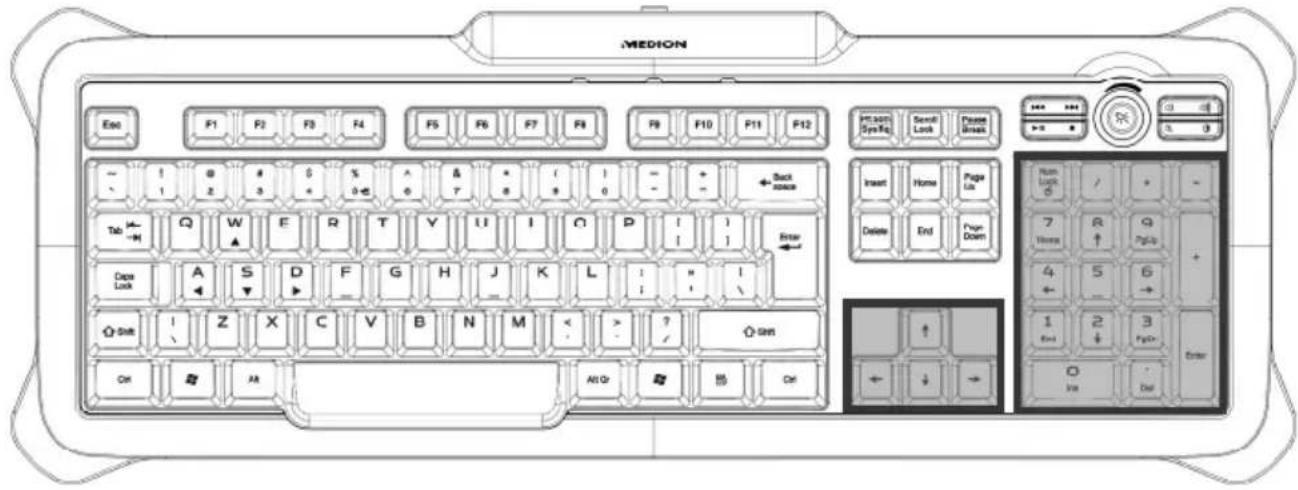

Der Ziffern- und Cursorblock

(ähnliche Abbildung)

Der numerische Ziffernblock wird zur schllen Eingabe von Zahlen und numerischen Operationen benutzt. Für die numerische Blindeingabe ist der Ziffernblock nicht ausgelegt.

Sie aktivieren den Ziffernblock, indem Sie die Taste betätigten. Bei deaktiviertem Ziffernblock ist die Funktion der Tasten ist denen des Steuerungsfeldes gleich.

Die print-Taste (Print Screen) erhögt den Ausdruck (Hardcopy) des Bildschirminhaltes über einem Drucker (soweit angeschlossen). Dies gilt jederoh nur fur Texte, d. h. fur samtliche Zeichen, es werden keine Grafiken auf dem Drucker ausgegeben. Darüber hinaus Funktioniert dies nur unter MS-DOS bei entsprechender Einstellung. Unter Windows wird der Bildschirm als Grafik in die Zwischenablage kopiert.

Die Pause -Taste erhögt, auf dem Bildschirm dargestelte Ausgaben anzuhalten und durch Betätigungen einer beliebigen anderen Taste wieder fortzusetzen. Dies kommt auf der MS-DOS-Betriebssystemebene zum Einsatz, wenn Sie Texte auf den Bildschirm ausgegeben möchten, die länger als eine Bildschirmseite sind. Betätigt man die Taste bei gedrückter Control -Taste, so werden derzeit bearbeitete Befehle oder Programme wie z.B. die Bildschirmausgabe abgebrochen

Die Scroll-Lock-Taste hat auf der MS-DOS-Betriebssystemebene keine Funktion. Manche Windows -Software nutzt diese Taste um den Cursor an einer bestimmten Position einzufrieren. Wir die Tasteomal betägt, so wird die Rollen Funktion eingeschaltet. Die Funktion wird durch nochmaliges Drücken wieder ausgescheltet.

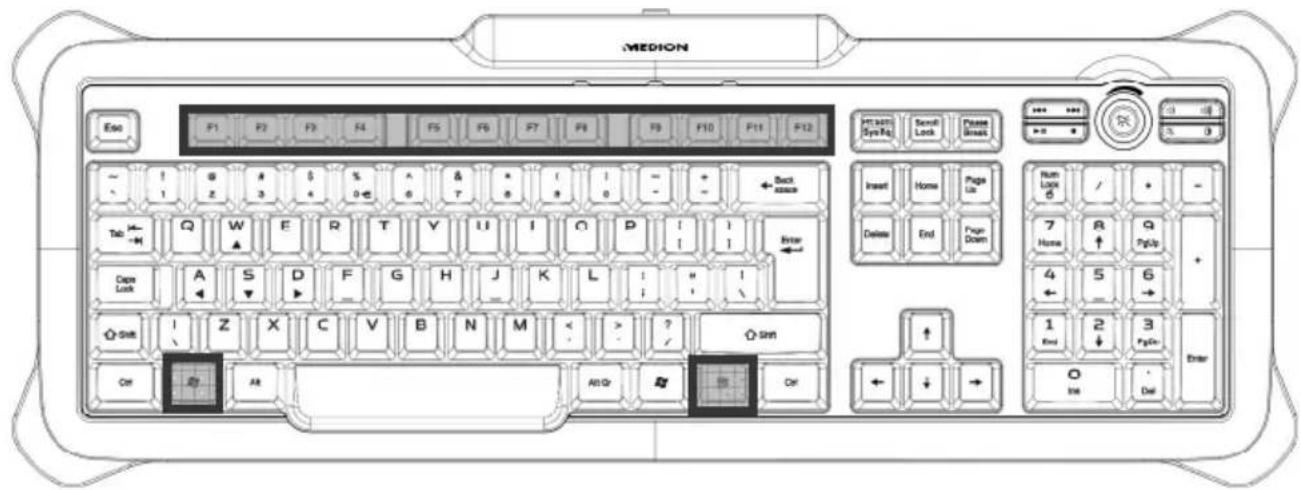

Die Funktion- und Windowstasten

(ähnliche Abbildung)

Die Tasten von F1 bis F12 in der obersten Reihe der Tastatur werden als Funktionstasten bezeichnet.

Die Funktionstasten haben keine allgemein gültige Funktion und werden von jeder Software unterschiedlich belegt.

Hinweise zur Belegung dieser Tasten finden Sie im Benutzerhandbuch des jeweiligen Softwareprogramms. Über F1 wird in der Regel die Hilfe aufgerufen.

Die linke Windowstaste (mit der Windowsfahne) dient zum Starten des Windows-Startmenüs.

Tipps

Drücken Sie diese Taste gleichzeitig mit der Taste E. Dies startet den Windows-Explorer; gleichzeitig mit der Taste Pause wird der Gerätemanager aufgerufen.

Die Anwendungstaste entspricht dem Klicken mit der rechten Maustaste und öffnet unter Windows z.B. das Kontext-Menu der Arbeitsfläche.

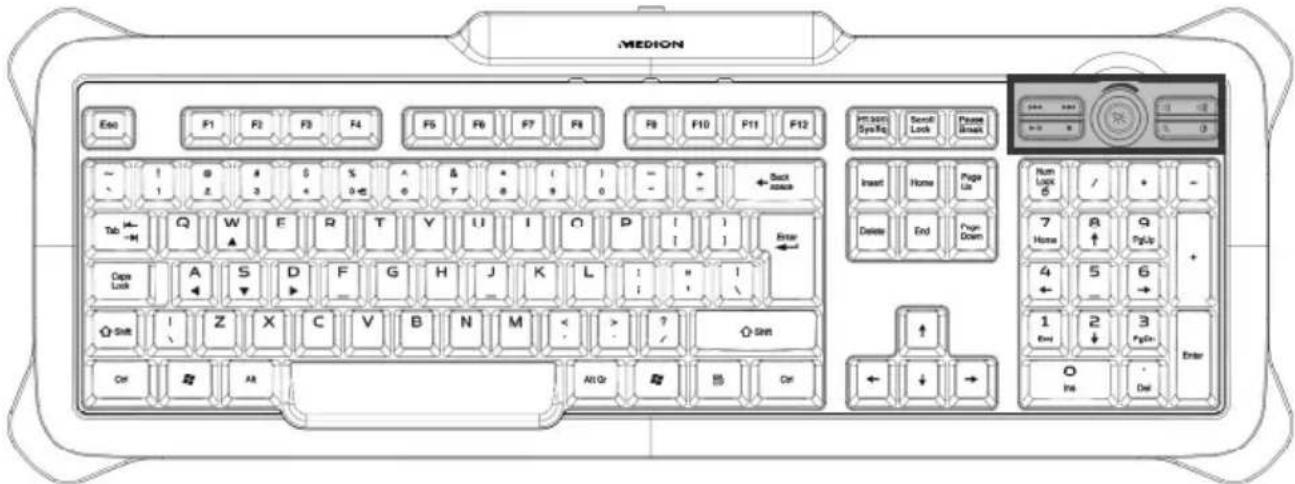

Sondertasten und Funktionen

(ähnliche Abbildung)

These Tasten haben Sonderfunktionen, die Sie der nachfolgenden Tabelle entnehmen können.

Symbol Funktion
«	Titel darüber – wechselt zum vorgen Titel
»	Titel vor – wechselt zum{nachsten Titel
»||	Wiedergabe / Pause – startet die Audio bzw. Video Wiedergabe. Drücken Sie ein zweites Mal auf diese Taste, aktivieren Sie die Pausenfungtion.
■	Stopp – stoppt bzw. beendet die Audio oder Video Wiedergabe.
▲	Leiser - verringert die Ausgabelautstärke.
▲||	Lauter - erhöht die Ausgabelautstärke.
▲	Stummschaltung
➀	Farbauswahl – wahren Sie hier die Farbe der Hintergrundbeleuchtung (blau, rot oder violett) oder schalten Sie diese komplett aus.
●	Helligkeit – hier stellen Sie die Helligkeit der Hintergrundbeleuchtung ein.

Besonderheiten der Sondertasten

Die korrekte Funktion der Sondertasten ist von mehreren Faktoren abhängig:

• Betriebssystem / Konfiguration Die Sondertasten rufen bestimmte Funktionen des Betriebssystems auf. Diese sind leider nicht einheitlich, so dass beispelsweise ein Aufruf unter Windows XP ein anderes Ergebnis bringt als unter Windows Vista oder Windows 7. Dies macht sich hauptsächlich in den Funktionstasten. So Funktionieren beispelsweise die Steuerungstaten bei manchen Betriebssystemen / Konfigurationen nur, wenn der Mediaplayer gestartet ist - in anderen Betriebssystemen / Konfigurationen nur, wenn er nicht gestartet ist. Prüfen Sie dies bei ihrem System nach, da wir so keine einheitliche Anleitung geben können.

Kundendienst

Erste Hilfe bei Fehlfunktionen

Fehlfunktionen können manchmal banale Ursachen haben, zuweilen aber auch vonrecht komplexer Natur sein und eine aufwendige Analyse erfordern.

Grundsätzliche Hinweise

• Das regelmäßige Ausführren der Windows® Programme „Defragmentierung“ und „Scandisk“ kann Fehlerquellen beseitigen sowie die Systemleistung erhöhen.

Fehlerbehandlung und Tipps

• Wird die Audio-CD ohne Ton abgespielt, kann das mehrere Ursachen haben:

Eventuell ist die Lautstärke für die CD-Wiedergabe zu gering eingestellt. Machen Sie einen Doppelklick auf das Lautsprechersymbol in der Taskleiste, um den Mixer zu starten und überprüfen Sie die Lautstärkeeinstellung für CD-Audio.
- Legen Sie die CD in ein anderes CD-Laufwerk ein, falls Sie mehrere Laufwerke installiert haben.
- Das Laufwerk, in das Sie die Audio-CD einlegegt haben, ist intern nicht mit der Soundkarte (evtl. Motherboard) verbunden. Folgen Sie der Anleitung Ihres PCs und überprüfen Sie die Verbindung.

Technische Unterstützung

Dieses Produkt ist in unseren Testlabors ausgiebig und erfolgreich mit einer Vielzahl entsprechender Geräte getestitet worden. Es ist jedoch üblich, dass die Treiber von Zeit zu Zeitactualisiert werden. Dies kommt daher, dass sich z.B. eventuelle Kompatibilitätsprobleme zu anderen, noch nicht getesteten Komponenten (Programme, Geräte) ergeben haben. Auf folgender Adresse im Internet finden Sie Treiberaktualisierungen sowie die neusten Informationen zu ihrem Produkt:

1 n t e r n e t

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten ihr Problem nicht behoben haben, erhöhen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Wie sieht ihre Rechnerkonfiguration aus?
• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen erschinen auf dem Bildschirm?
• Welche Software wurde beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Copyright © 2011

Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt.

Das Copyright liegt bei der Firma MEDION.

Warenzeichen:

MS-DOS® und Windows® sind eingetragene Warenzeichen der Fa. Microsoft®.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Technische und optische Änderungen sowie Druckfehler vorbehalten.
