Produkttyp	Aktivmonitor-Lautsprecher (Mischpult) – JBL VMA1120 / Control 2P
Abmessungen (B x H x T)	235 × 159 × 143 mm (9,3'' × 6,3'' × 5,6'')
Gewicht (Master-Lautsprecher)	2,6 kg (5,5 lb)
Gewicht (Erweiterungslautsprecher)	2,2 kg (4,5 lb)
Stromversorgung	19 V DC / 3,3 A (Netzteil im Lieferumfang)
Verstärkerleistung	35 Watt Dauerleistung pro Kanal
Frequenzgang (+/-3 dB)	100 Hz – 18 kHz
Bandbreite (-10 dB)	80 Hz – 20 kHz
Spitzen-SPL (Paar)	115 dB
Tiefmitteltöner	Woofer 135 mm (5,25'')
Hochtöner	Polycarbonat-Kalottenhochtöner 19 mm (0,75'')
Audioeingänge	2 × Neutrik XLR/Klinke 6,35 mm symmetrisch; 2 × RCA unsymmetrisch
Kopfhörerausgang	3,5 mm Stereoklinke
Einstellungen	Seitlicher Lautstärkeregler, HF-Anpassungsschalter (+2 / 0 / -2 dB)
Schutz	Spitzenbegrenzer + thermischer Schutz (rote LED)
Magnetschirmung	Ja (geschirmte Wandler)
Im Lieferumfang enthalten	Stereopaar: Master-Lautsprecher, Erweiterungslautsprecher, Lautsprecherkabel, Netzteil, 2 Neigungsfüße, Handbuch
Optionen	Wandmontageset MTC-2P (optional)
Pflege	Mit einem trockenen Tuch reinigen; kein Wasser oder Lösungsmittel verwenden
Sicherheitshinweise	Nicht Wasser aussetzen; bei Gewitter ausstecken; Reparatur nur durch qualifiziertes Personal

Häufig gestellte Fragen - VMA1120 JBL

Wie schließe ich das VMA1120-System an?

Schließen Sie den Erweiterungslautsprecher mit dem mitgelieferten Kabel an den Master-Lautsprecher an (rote Hülle auf rote Klemme). Stecken Sie das Netzteil in den Power-Anschluss des Master-Lautsprechers. Verbinden Sie Ihre Audioquelle mit den XLR/Klinke- oder RCA-Combo-Eingängen. Schalten Sie dann den POWER-Schalter auf ON.

Warum blinkt die rote LED an der Vorderseite?

Die rote LED blinkt, wenn das System sich dem thermischen Schutzmodus nähert. Reduzieren Sie die Lautstärke, um eine Abschaltung zu vermeiden. Wenn sie dauerhaft leuchtet, schalten Sie das Gerät aus, lassen Sie es abkühlen und schalten Sie es wieder ein.

Kann ich die XLR- und RCA-Eingänge gleichzeitig nutzen?

Nein, es wird nicht empfohlen, gleichzeitig Quellen an den XLR/Klinke- und RCA-Eingängen anzuschließen, da dies die Leistung beeinträchtigen kann. Verwenden Sie immer nur einen Eingangstyp.

Wie stelle ich die Höhen (hohe Frequenzen) ein?

Verwenden Sie den HF-ADJUST-Schalter (Positionen +2 dB, 0 dB, -2 dB) auf der Rückseite des Master-Lautsprechers, um den Höhenpegel nach Ihren Vorlieben oder der Raumakustik anzupassen.

Was tun, wenn kein Ton aus den Lautsprechern kommt?

Überprüfen Sie, ob die weiße ON-LED leuchtet, die Lautstärke nicht auf Minimum steht, die Audioquelle aktiv ist und das Erweiterungskabel korrekt angeschlossen ist (rot auf rot). Wenn die rote LED blinkt, verringern Sie die Lautstärke und starten Sie neu.

Wie verwende ich den Kopfhörerausgang?

Schließen Sie einen Kopfhörer an die 3,5-mm-Klinkenbuchse an der Seite des Master-Lautsprechers an. Wenn der Kopfhörer angeschlossen ist, werden die Lautsprecher automatisch stummgeschaltet. Achten Sie auf hohe Lautstärken, um Ihr Gehör zu schützen.

Welches Zubehör ist optional erhältlich?

Mit dem Wandmontageset MTC-2P können die Lautsprecher an der Wand befestigt werden. Es enthält zwei Halterungen, einen Schlüssel, eine Netzteilhalterung und eine Anleitung.

Kann ich die Lautsprecher an der Wand montieren?

Ja, mit dem optionalen MTC-2P-Kit. Die Lautsprecher verfügen über einen 1/4''-20-Gewindebefestigungspunkt. Verwenden Sie außerdem den mitgelieferten Sicherheitshaken und ein geeignetes Sicherheitskabel.

Was sind die wichtigen Sicherheitsvorkehrungen?

Setzen Sie das Gerät keinem Wasser oder Feuchtigkeit aus. Reinigen Sie es nur mit einem trockenen Tuch. Bei Gewitter oder längerer Nichtnutzung ausstecken. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen.

Wie reinige ich den VMA1120?

Verwenden Sie ein trockenes, weiches Tuch. Kein Wasser, Lösungsmittel oder Scheuermittel verwenden. Blockieren Sie keine Lüftungsöffnungen.

BEDIENUNGSANLEITUNG VMA1120 JBL

USER'S GUIDE MANUEL DE L'UTILISATEUR BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES

CONTROL2P

COMPACT POWERED REFERENCE MONITOR

MONITEUR AMPLIFIÉ COMPACT DE RÉFERENCE

KOMPAKTERREFERENZ AKTIV-MONITOR

COMPACTO MONITOR DE REFERENCIA AUTOAMPLIFICADO

C2PS Stereo System

C2PM Master Speaker

Système stéreo C2PS

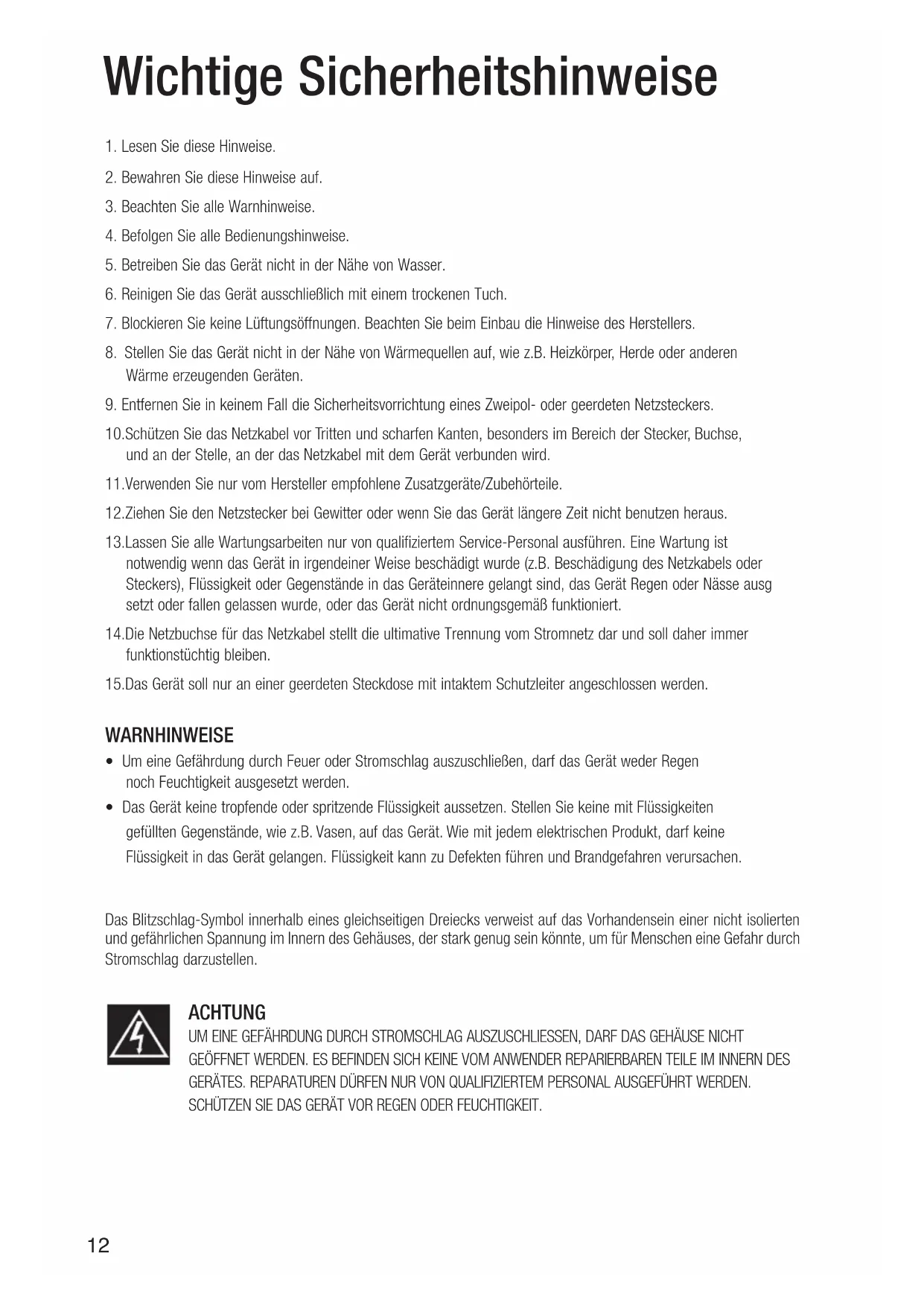

Wichtige Sicherheitshinweise

1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät ausschließlich mit einem trockenen Tuch.
7. Blockieren Sie keine Lüftungsöffnungen. Beachten Sie beim Einbau die Hinweise des Herstellers.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie z.B. Heizkörper, Herde oder anderen Wärme erzeugenden Geräten.
9. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung eines Zweipol- oder geerdeten Netzsteckers.
10. Schützen Sie das Netzkabel vor Tritten und scharfen Kanten, besides im Bereich der Stecker, Buchse, und an der Stelle, an der das Netzkabel mit dem Gerät verbunden wird.
    11.Verwenden Sie nur vom Hersteller empfohlene Zusatzgeräte/Zubehörteile.
    12.Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät langere Zeit nicht benutzen heraus.
    13.Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführten. Eine Wartung ist notwendig wenn das Gerät in irgendeiner Weise beschädigt wurde (z.B. Beschädigung des Netzkabels oder Steckers), Flüssigkeit oder Gegenstände in das Geräteinnere gelangt sind, das Gerät Regen oder Nasse ausgetzt oder fallen gelassen wurde, oder das Gerät nicht ordnungsgemäß Funktioniert.
11. Die Netzbuchse für das Netzkabel stellt die ultimative Trennung vom Stromnetz dar und soll daher immer Funktionstüchtig bleiben.
    15.Das Gerat soll nur an einer geerdeten Steckdose mit intaktem Schutzleiter angeschlossen werden.

WARNHINWEISE

• Um eine Gefährung durch Feuer oder Stromschlag auszuschlieben,arf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.
• Das Gerät keine tropfende oder spritzende Flüssigkeit aussetzen. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät. Wie mit jedem elektrischen Produkt,arf keine Flüssigkeit in das Gerät gelangen. Flüssigkeit kann zu Defekten führen und Brandgefahren verursachen.

Das Blitzschlag-Symbol innerhalb eines gleichseitigen Dreiecks verweist auf das Vorhandensein einer nicht isolierten und gefährlichen Spannung im Innern des Gehäuses, der stark genug sein konnte, um für Menschen eine Gefahr durch Stromschlag darzustellen.

ACHTUNG

UM EINE GEFÄHRDUNG DURING STROMSCHLAG AUSZUSCHLIESSEN, DARF DAS GEHÄUSE NICTGEOFFNET WERDEN. ES BEFINDEN SICH KEINE VOM ANWENDER REPARIERBAREN TEILE IM INNERN DES GERATES. REPARATUREN DURFEN NUR VON QUALIFIZIERTEM PERSONAL AUSGEFUHRT WERDEN.SCHUTZEN SIE DAS GERAT VOR REGEN ODER FEUCHTIGKEIT.

Inhaltsverzeichnis

Danke für ihren Kauf des JBL Control 2P Kompakter Aktiv-Monitor.

Das Control 2P Kompakter Referenz Aktiv-Monitor System vereint legendäre JBL Laufsprecherdesign mit leistungsfähiger Verständigung, um Ihnen vollen, akkuraten Sound für anspruchsvolle Audioanwendungen zu liefern. Mit seiner kompakten Bauweise, seinem robusten Gehäuse und seinen professionellen Features, ist der Control 2P Kompakter Referenz Aktiv-Monitor ideal für Desktop-Recording, Videoproduktion, Multimedia-Präsentationen, professionelle Sendeanwendungen und als Abhöre für elektronische Musikinstrumente.

FEATURES

• Wandler in Studioqualität für akkurate, tiefenreiche Wiedergabe
• Zweikanal 35-Watt Endstufe und Treiber mit hoher Kenschallempfindlichkeit liefern eine auBergewohnliche Leistung: 115 dB SPL (Spitze) pro Paar
• Symmetrische Neutrik ^* Combo XLR / 1/4" - sowie asymmetrische Cinch-Eingänge erhögbaren den Anschluss einer Vielzahl von Signalquellen
• Stereo-Kopfhöreranschluss ermöglich einfaches Kopfhörer-Abhören
• Seitlich montierter Lautstärkeregler kontrolliert beide Monitore (links und rechts)
• Höhenanpassungsschalter erhöht eine Feinabstimmung der Hohenwiedergabe je nach Anwendung/Situation
• Magnetisch abgeschirmte Wandler für die Verwendung in der Nähe von Bildrohren und anderen magnetisch empfindlichen Geräten
• Integrierte Limiter und Übersteuerungsschutzschaltung schützt das System vor kontinuierliche Übersteuerung
• Wandmontage möglich mit optional erhältlichem MTC-2P Montagesatz
• Mitgelieferte Sockel mit Klick-Verbindung optimieren den Abhörwinkel in Desktop-Anwendungen

ZUM LIEFERUMFANG GEHÖREN

Das CONTROL 2P Stereopaar (C2PS) beinhaltet:

• 1 Control 2P Master Aktiv-Lautsprecher
• 1 Control 2P Extension Lautsprecher
• 1 Extension Lautsprecherkabel mit Rechtwinkel-Stecker
• 1 Universal-Netzteil
• 2 Sockel mit Klick-Verbindung
  1 Bedienungsanleitung

Der CONTROL 2P Master Laufsprecher (C2PM) beinhaltet:

1 Control 2P Master Aktiv-Lautsprecher
- 1 Universal-Netzteil
- 1 Sockel mit Klick-Verbindung
- 1 Bedienungsanleitung

OPTIONALES ZUBEHOR

MTC-2P Wandmontage Satz beinhaltet:

• 2 Wandmontagewinkel,
• 1 Mutterschlüssel,
  1 Netzeilhalter und Anleitung

Hinweis: Wenn nicht anderweitig vermerkt, betreften alle Anleitungen in dieser Bedienungsanleitung sowohl fur den C2PS als auch den C2PM. "Lautsprecher" (Mehrzahl) betrifrt auch den einzelnen C2PM Lautsprecher zu.

Features

FRONTANSIGHT, CONTROL 2P LAUTSPRECHER

1. WEIBE LED - Leuchtet wenn der Control 2P mit dem Netz verbunden und eingeschaltet ist.
2. ROTE LED - Blink in Abständen kurz bevor der thermische Schutz des Control 2P aktiviert wird. Wenn die rote LED blinkt, soll die Systemlautstärke verringgert werden. Wenn die rote LED konstant leuchtet, soll der Control 2P ausgeschaltet und erst nach dem Abkühlen wieder eingeschaltet werden.
3. SOCKEL MIT KLICK-VERBINDUNG - Verwenden Sie diese Adapter, um den vertikalen Deckungswinkel für Desktop-Anwendungen zu optimieren.

SEITENANSICHT, CONTROL 2P MASTER SPEAKER

1. LAUTSTÄRKEREGLER - Bestimmt die Lautstärke des Control 2P und des angeschlossenen Extension Laufsprecher.
2. KOPFHÖRERANSCHLUSS - 3.5mm (1/8") Stereoanschluss für Kopfhörer. Die Laufsprecher werden automatisch stumm geschaltet, wenn ein Kopfhörer hier angeschlossen wird. ACHTUNG: Musikhören über Kopfhörer bei hohen Lautstärken kann zu Gehörschaden führen.

RÜCKANSICHT, CONTROL 2P MASTER SPEAKER

1. POWER-SCHALTER - Schaltet das Control 2P System ein bzw. aus
2. MONTAGEWINKEL-BEFESTIGUNGSPUNKT - Diese 1/4" diameter and 20 threads-per-inch Gewindemuffe dient der Befestigung des optional erhaltenen MTC-2P Wandmontagewinkel.*
3. SICHERHEITSHACKEN - Befestigen Sie hier ein entsprechendes Sicherheitskabel wenn Lautsprecher montiert werden.*
4. MASTER LAUTSPRECHER XLR/1/4" EINGANG - Ein kombinierter XLR- und TRS (Klinke) symmetrischer Eingang, der sowohl 3-pol XLR- als auch 1 / 4" TRS-Stocker aufnehmen kann. Anmerkung: Wenn nur dieser Eingang belegt ist, kommt Sound nur aus dem Control 2P Master Lautsprecher; das Signal wird nicht an beiden Lautsprecher geleitet.
5. EXTENSION LAUTSPRECHER XLR/1/4" EINGANG - Ein kombinierter XLR- und TRS (Klinke) symmetrischer Eingang, der sowohl 3-pol XLR - als auch 1/4" TRS-Stecker aufnehmen kann. Anmerkung: Wenn nur dieser Eingang belegt ist, kommt Sound nur aus dem Control 2P Extension Lautsprecher; das Signal wird nicht an beiden Lautsprecher geleitet.
6. DC NETZINGANG - Eingang für das externe Netzteil.
7. CINCH-EINGÄnge - Asymmetrische Eingänge für Cinch-Stecker. Anmerkung: Wenn der rote Cinch-Eingang belegt ist, kommt Sound nur aus dem Control 2P Master Laufsprecher. Wenn der weiß Cinch-Eingang belegt ist, kommt Sound nur aus dem Control 2P Extension Laufsprecher. Anmerkung: Die XLR/1/4"- und Cinch-Eingänge sollen nicht gleichzeitig an einer Signalquelle angeschlossen werden. Dies können zu Leistungseinbußen führen.
8. HF ADJUST SCHALTER - Dieser Schalter justiert die Höhenwiedergabe des Laufsprechers. 0 dB ist die normale Einstellung. In der -2 dB Stellung produziert der Laufsprecher weniger Höhen; in der 2 dB Stellung produziert er mehr Höhen.
9. EXTENSION SPEAKER BUCHSE - 1/4" Ausgangsbuchse für die Verbindung des Control 2P Extension Laufsprecher mit dem Control 2P Master Laufsprecher. Wenn das mitgelieferte Laufsprecherkabel von dieser Buchse entfern wird, wird der Extension Laufsprecher Endstufenkanal automatisch stumm geschalte.

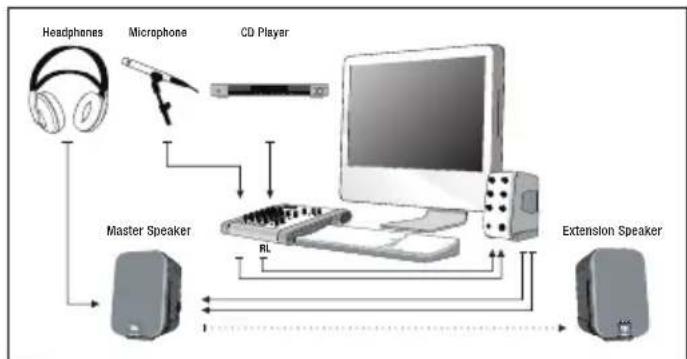

Anwendungen

Recording/ Videoproduktion

Mit dem Control 2P erhalten Ihr Desktop-Recording-oder Videoproduktionssystem eine akkurate Abhore. Schließen Sie einen Kopfhörer über den Stereo-Kopfhöreranschluss am Master Laufsprecher für privates Hören an.

Unterhaltungsinstallation

Für Audio in Spitzenqualität bei Unterhaltungsin装置en zuhause und im Buro, kann Der Control 2P an der Wand, mit dem optional erhältlichen MTC-2P Montagesatz, montiert werden.

A/V-Präsentationen

Ein Paar Control 2P kompakte Aktiv-Monitore, einen tragbaren Projektor und ein Laptop ergeben ein "überall mit hinnehmbares" Präsentationssystem.

Elektronische Musikinstrumente

Der Control 2P hat sowohl die notwendigen Eingänge als auch die nötige Leistung, um ein breites Spektrum an Signalquellen zu reproduzieren, inklusive elektronischer Musikinstrumente.

• Für Desktop-Anwendungen, fixieren Sie einen Sockel an der Unterseite jedem Laufsprechers.
• Stellen Sie die Laufsprecher auf einem Schreibtisch oder eine sichere Fläche. Der Control 2P kann an die Wand angebracht werden mit dem optional erhältlichen MTC-2P Montagesatz.*
• Verbinden Sie den C2P Extension Lautsprecher mit dem Master Lautsprecher mit dem mitgelieferten Lautsprecherkabel. Um korrekte Polung zu gewährleisten, verbinden Sie den Draht mit der roten Hüle mit dem roten Lautsprecheranschluss.
• Schlieben Sie das Control 2P Netzeil an den Netzeileingang am Control 2P Master Lautsprecher.
• Schlieben Sie ihre Signalquelle an die Eingänge des Control 2P Master Lautsprechers. Die XLR / 1/4"- und Cinch-Eingänge sollen nicht gleichzeitig an Signalquellen angeschlossen werden. Dies konnte zu Leistungseinbußen führen.
• Schalten Sie das System ein mit dem POWER-Schalter ein.
• Justieren Sie bei aktiver Signalquelle den Lautstärkeregler, bis Sie eine angemessene Abhörlustdarke erreichen.

Fehlersuche

Überprüfen Sie Folgendes an dem C2P Master Laufsprecher wenn ihre Laufsprecher keinen Sound produzieren:

• Stellen Sie sicher, dass eine Signalquelle angeschlossen und aktiv ist.
• Stellen Sie sichere, dass die weiße "POWER" LED an der Lautsprecherfront leuchtet.
• Stellen Sie sichere, dass das mitgelieferte Netzeil angeschlossen und der Netzschalter eingeschaltet ist.
• Stellen Sie sichere, dass der Lautstärkeregler nicht vollig abgedreht ist.
• Wenn der C2P Extension Laufsprecher keinen Sound produziert, stellen Sie sicher, dass der 1/4" - Stecker des Extension Laufsprecherkabels mit dem 1/4" EXTENSION SPEAKER - Ausgang verbunden ist, und dass die nachtenDrahte am anderen Kabelende mit den entsprechenden Anschlüssen an dem Extension Laufsprecher verbunden sind.
• Wenn das System so klingt, als wurden tiefe Frenzen (Basse) fehlen, stellen Sie safer, dass die nachten Drahte richtig gegolt sind, d.h. dass der ROTE Draht mit dem ROTEN Laatsprecheranschluss und der SCHWARZE Draht mit dem SCHWARZEN Laatsprecheranschluss verbunden sind.

Wenn these Maßnahmen das Problem nicht beheben, Kontaktieren Sieitte JBL Professional.

ANMERKUNG: Wenn die rote LED an der Laatsprecherfront blinkt wegen kontinuierliche Überlastung des Systems, so kann es sein, dass der Übersteuerungsschutz aktiv ist. In thisem Falle wird kein Sound produziert. Um den Betrieb wieder aufzunehmen, reduzieren Sie die Lautstärke und schalten Sie das System aus und dann wieder ein.

Technische Daten

Frequenzgang (+ / - 3dB) .. 100Hz - 18kHz

Frequenzbereich (-10dB): 80 Hz - 20 kHz

Maximaler Spitzen-SPL

(nur C2PM Master)1: 111 dB (1)

Maximaler Spitzen-SPL (pro Paar)1: 115 dB (1)

LF Wandler: 135 mm (5.25 Zoll) Tieftöner

HF Wandler: 19 mm (0.75 Zoll) Polykarbonat-Kalottenhochtöner

Übersteuerungsschutz: Integrierte Peak Limiter und thermische Überlastungsschutz

Eingangsempfindlichkeit: +4 dBu XLR / 1/4"; 0 dBu Cinch

Endstufenleistung: 35 Watt Dauerleistung

Anschlusswert: 19 VDC / 3.3A; Verwenden Sie nur das mitgelieferte Netzeil!

Kopfloreranschluss: 3.5mm (1/8") Stereo Minibuchse

Gehäusematerial: Polypropylen-Strukturschaum

Oberfläche: Schwarz

Abmessungen: 235 × 159 × 143 ~mm (9.3 x 6.3 x 5.6 Zoll)

Nettogewicht Master Lautsprecher: 2.6kg (5.5 Pfund)

Nettogewicht Extension Laufsprecher: 2.2kg (4.5 Pfund)

Packungsgewicht: 5.8 kg (12.5 Pfund)

Optionales Zubehör: MTC-2P Montagesatz3

Gemessen mit IEC Rosa Rauschen in 2-Meter Abstand

2Neutrik und die Bezeichnungen von Neutrik-Produkten, die in dieser Bedienungsanleitung erwähnt werden, sind Markenzeichen und/oder Dienstleistungszeichen der Firma Neutrik.

3 ACHTUNG: Unsicheres Montieren oder Fliegen kann zu ernsthaften Verletzungen sowie Schaden am Gerat führen. Laufsprecher sollen nur von qualifizierten Arbeitsmen montiert werden in Übereinstimmung mit allen entsprechenden lokalen Sicherheits- und bautechnischen Vorschriften. Folgen Sie die Anleitungen des Herstellers der jeweiligen Montagehardware. Wenn Sie Montagehardware aussuchen, stellen Sie sich, dass sie das Gewicht des Laufsprechers/TRagen kann.
