BEDIENUNGSANLEITUNG ODW 10026 A1 OK

LESEN SIE DIESE ANLEITUNG

Das Lesen des Abschnitts “Fehlersuche” wird Ihnen bei der Behebung von üblichen Problemen behilflich ąŗ sein. Falls Sie die Schwierigkeiten nicht selbst beheben können, wenden Sie sich bitte an einen Fachmann ąŗ (Kundendiensthinweis).

BEVOR SIE DEN KUNDENDIENST ANRUFEN

Der Hersteller kann gemäß seinem Bestreben nach fortwährender Verbesserung und Aufwertung des Produktes Änderungen ohne vorherige Ankündigung vornehmen. HINWEIS: Dieses Benutzerhandbuch ist ebenfalls über den Hersteller oder den zuständigen Anbieter erhältlich.WICHTIGE SICHERHEITSHINWEISE ACHTUNG! Folgende Sicherheitsmaßnahmen sind bei der Benutzung Ihres Geschirrspülers zu beachten: ■Dieses Gerät wurde dazu ausgelegt, in Haushalts- und ähnlichen Anwendungen eingesetzt zu werden, darunter: - Personalküchenbereiche wie in Geschäften, Büros und sonstigen Arbeitsbereichen; Bauernhäuser; - von Kunden in Hotels, Motels und sonstigen Gasträumen; - in B&B-Unterkünften. ■Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit körperlichen, sensorischen oder geistigen Handicaps sowie fehlender Erfahrung und Kenntnissen verwendet werden, vorausgesetzt, dass diese Personen beim sicheren Gebrauch des Gerätes von einer für ihre Sicherheit verantwortlichen Person überwacht oder eingewiesen werden und die Gefahren einer falschen Bedienung verstehen. Lassen Sie Kinder nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden. (Für EN60335-1) ■Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit körperlichen, sensorischen oder geistigen Handicaps sowie fehlender Erfahrung und Kenntnissen gedacht, es sei denn, dass diese Personen beim Gebrauch des Gerätes von einer für ihre Sicherheit verantwortlichen Person überwacht oder eingewiesen werden. (Für IEC60335-1) ■Dieses Gerät darf nur im Innenbereich für Haushaltszwecke verwendet werden. ■Um Stromstoßgefahren vorzubeugen, darf das Gerät einschließlich Kabel oder Stecker nicht in Wasser oder andere Flüssigkeiten eingetaucht werden. ■Vor der Reinigung oder Wartung des Geräts den Netzstecker ziehen. ■Verwenden Sie ein angefeuchtetes, weiches Tuch mit einem milden Reinigungsmittel und wischen Sie mit einem trockenen Tuch nach.

3ERDUNGSANLEITUNG ■Dieses Gerät muss geerdet werden. Bei einer Funktionsstörung oder einem Defekt reduziert die Erdung die Stromstoßgefahr, indem sie für den Strom den Pfad mit dem geringsten Widerstand darstellt. Das Gerät ist mit einem Erdungskabel mit Erdungsschutzleiter und Erdungsstecker ausgestattet. ■Der Netzstecker muss in eine geeignete Steckdose eingesteckt werden, die gemäß allen lokalen Richtlinien und Vorschriften installiert und geerdet wurde. ■Der unsachgemäße Anschluss des Erdungsschutzleiters kann zu einem elektrischen Schlag führen. ■Wenn Sie sich unsicher sind, ob das Gerät korrekt geerdet ist, ziehen Sie einen qualifizierten Elektriker oder Außendienstmitarbeiter hinzu. ■Sollte der am Gerät befindliche Netzstecker nicht in die Steckdose passen, darf er nicht verändert werden. ■Lassen Sie eine passende Steckdose durch einen qualifizierten Elektriker installieren. ■Die geöffnete Tür oder der herausgezogene Geschirrkorb des Geschirrspülers dürfen nicht übermäßig belastet werden. ■Nehmen Sie Ihren Geschirrspüler erst in Betrieb, wenn alle Gehäuseabdeckungen ordnungsgemäß angebracht sind. ■Öffnen Sie die Tür des Geschirrspülers während des Betriebs sehr vorsichtig, es besteht Wasserspritzgefahr. ■Stellen Sie keine schweren Gegenstände auf die geöffnete Tür. Das Gerät könnte umkippen. ■Wenn Sie den Geschirrspüler beladen:

1) Legen Sie scharfe Gegenstände so ein, dass die Dichtung der Tür

nicht beschädigt werden kann;

2) Warnung: Messer und andere Gegenstände mit scharfer Spitze

müssen mit der Spitze nach unten in den Korb eingelegt oder horizontal hingelegt werden. ■Überprüfen Sie, ob der Reinigungsmittelbehälter nach dem Spülgang leer ist. ■Spülen Sie keine Kunststoffteile, die nicht spülmaschinenfest sind. ■Halten Sie sich bei Kunststoffteilen, die nicht entsprechend gekennzeichnet sind, an die Empfehlungen des Herstellers. ■Verwenden Sie ausschließlich für automatische Geschirrspüler geeignete Reinigungsmittel und Klarspüler. ■Verwenden Sie in Ihrem Geschirrspüler keinesfalls Seife, Spülmittel oder Handwaschmittel.

4■Kinder dürfen nicht unbeaufsichtigt bleiben, um sicherzustellen, dass diese nicht mit dem Gerät spielen. ■Die Tür darf nicht offen bleiben, um Stolpergefahren zu verhindern. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem Servicemitarbeiter oder einer anderen qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden. ■Das Netzkabel darf bei der Installation keinesfalls zu stark oder in gefährlicher Weise verbogen oder gequetscht werden. ■Machen Sie sich nicht an den Bedienungselementen zu schaffen. ■Das Gerät muss mit neuen Schläuchen an den Wasseranschluss angeschlossen werden und die alten Schläuche sollten nicht wiederverwendet werden. ■Die maximale Anzahl für Gedecke beträgt . ■Der maximal zulässige Wasserzulaufdruck beträgt 1 MPa. ■Der geringste zulässige Wasserzulaufdruck beträgt 0,04 MPa.

9ENTSORGUNG Das Symbol “durchgestrichene Mülltonne” erfordert die separate Entsorgung von Eletro- und Elektronik-Altgerä-ten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. Die Kartons sind aus Altpapier und sind in den entsprechenden Altpapierbehältern zu entsorgen. Alle Verpackungsmaterialien können recycelt werden. Kunststoffe sind entsprechend der internationalen Abkürzungen markiert: PE Polyethylen, z. B. Kunststofffolien PS Styropor, z. B. Stützmaterialien POM Polyoxymethylen, z. B. Kunststoffclips PP Polypropylen, z. B. Trocknungsmittel ABS Acrylnitril-Butadien-Styrol-Copolymerisat, z. B. das Bedienfeld

Zur Entsorgung der Verpackung und des Gerätes suchen Sie bitte ein Verwertungszentrum auf. Dafür kappen Sie das Netzkabel und machen Sie den Türverschluss unbrauchbar.

• Die Kartonverpackung wurde aus Recyclingpapier hergestellt und sollte im Altpapiercontainer zur Wiederverwer-tung entsorgt werden.

• Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, helfen Sie mit, mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die sonst durch unsachgemäßen Umgang mit dem Abfall dieses Produktes verursacht werden könnten.

• Für genauere Informationen zur Wiederverwertung dieses Produktes wenden Sie sich bitte an Ihre lokale Behörde und Ihren Haushaltsmüll-Entsorgungsdienst. Verpackungsmaterial kann für Kinder gefährlich sein.

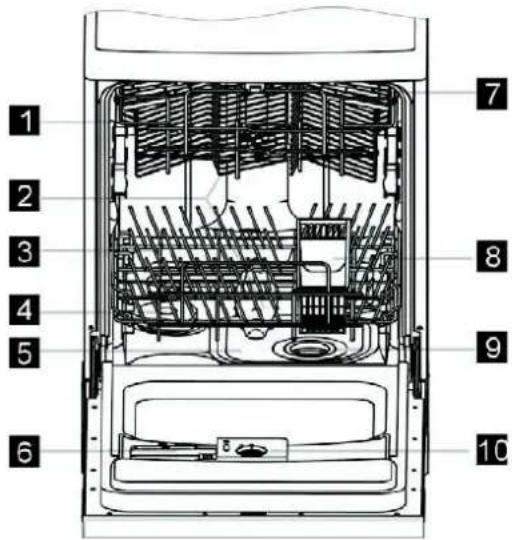

BEDIENUNGSHINWEISE WICHTIG: Um das beste Ergebnis von ihrem Geschirrspüler zu erhalten, lesen Sie alle Bedienungsmaßregeln vor der ersten Inbetriebnahme.. BEDIENFELD AUSSTATTUNG Frontansicht Rückansicht Oberer Korb1 Sprüharme2 Unterer Korb3 Salzbehälter4 Hauptfilter5 Spülmittelbehälter6 Tassenhalter7 Besteckkorb8 Grobfilter9 Klarspülerspender10 Wasserablauf-Anschluss11 Wasserzulauf-Anschluss12

Ein-/Aus-Taste und Anzeigenlampe: Zum Ein-/Ausschalten und für die Anzeige der Stromversorgung. Funktion „halbe Füllmenge“ und Anzeigenlampe (die Funktion „halbe Füllmenge“ kann nur verwendet werden, wenn sechs oder weniger Gedecke eingeräumt wurden und spart Wasser und Energie ein). Türgriff: Zum Öffnen der Tür ziehen. Programmtaste und Anzeigenlampe: Für die Wahl des geeigneten Programms drücken, die Lampe zeigt das gewählte Programm an. Anzeigenlampen für Klarspüler und Salz: Zeigt an, wenn die Behälter für Klarspüler oder Salz aufgefüllt werden müssen. Kindersicherung und Anzeigenlampe: Die zwei Tasten gleichzeitig drücken, um das Programm zu sperren. Vorwahltaste und Anzeigenlampe: Mit dieser Taste kann der Programmstart verzögert werden; die Verzögerungszeit wird angezeigt. Start-/Stopp-Taste: Startet oder pausiert das gewählte Spülprogramm oder setzt das Waschprogramm bei laufender Maschine zurück.8

Bevor Sie den Geschirrspüler zum erten mal verwenden: A. Stellen Sie die Wasserhärtegrad ein. B. Geben Sie 1.5 kg Spülmaschinensalz in den Salzbehälter und füllen Sie ihn mit Wasser. C. Füllen Sie Klarspüler ein. D. Füllen Sie Spülmittel ein.

VOR DER ERSTEN INBETRIEBNAHME

Die Wasserhärte ist von Ort zu Ort unterschiedlich. Wird Ihr Tischgeschirrspüler mit hartem Wasser betrieben, können sich Ablagerungen auf Geschirr und Besteck bilden. Dieses Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die mit einem Spezialsalz für Geschirrspüler die Ablagerungen verhindert. Entsprechend der örtlichen Wasserhärte (kann beim Wasserversorger erfragt werden) können Sie die Salzmenge für die vorliegende Wasserhärte einstellen.

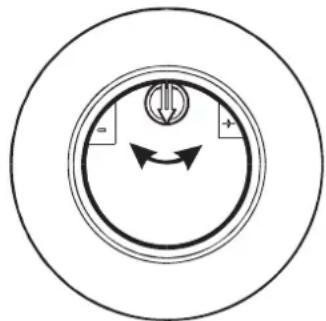

EINSTELLEN DES SPÜLMASCHINENSALZ VERBRAUCHS

Der Geschirrspüler ist so ausgelegt, dass Sie den Verbrauch von Spülmaschinensalz an die Wasserhärte anpassen können. Dies dient der Optimierung und individuellen Anpassung des Spülmaschinensalz Verbrauches. WASSERENTHÄRTER Folgen Sie den unten stehenden Anweisungen um den Verbrauch von Spülmaschinensalz einzustellen: Schrauben Sie den Deckel des Salzbehälters auf.1. Stellen Sie den Behälter mit dem Pfeil auf die 2. vorhandene Wasserhärte ein. Drehen Sie dazu den Pfeil in Richtung "-" oder "+". Eine Empfehlung zur einzustellenden Wasserhärte finden Sie in der unten stehenden Tabelle: WASSERHÄRTE Position des Wahlknopfes Salz Verbrauch (g/Gang) Autonomy (Gang/1 kg)°dH °fH °Clarke mmol/l 0-8 0-14 0-10 0-1,4 / 0 / 8-22 14-39 10-28 1,4-3,9 - 20 50 22-45 39-80 28-56 3,9-8 Mitte 40 25 45-60 80-107 56-75 8-11 + 60 16 HINWEIS 1: 1 °dH = 1.25 °Clarke = 1.78 °fH = 0.178 mmol/l °dH: Deutscher Härtegrad °fH: Französicher Härtegrad °Clark: Britscher Härtegrad HINWEIS 2: / Es muss kein Salz hinzugefügt werden - Einstellung in Richtung - + Enistellung in Richtung + Mitte Einstellung zwischen - und + WASSERENTHÄRTER Die Wasserhärte variiert von Ort zu Ort. Wenn Sie hartes Wasser in Ihrer Spülmaschine verwenden, können ąŗ Rückstände auf dem Geschirr zurückbleibe. Das Gerät ist mit einem speziellen Wasserenthärter ausgestattet, der Spülmaschinensalz zur Reduzierung ąŗ von Säure und Mineralien im Wasser verwendet. HINWEIS: Falls Ihre Modell keine Möglichkeit zur Einstellung des Härtegrades hat, überspringen Sie diese.9

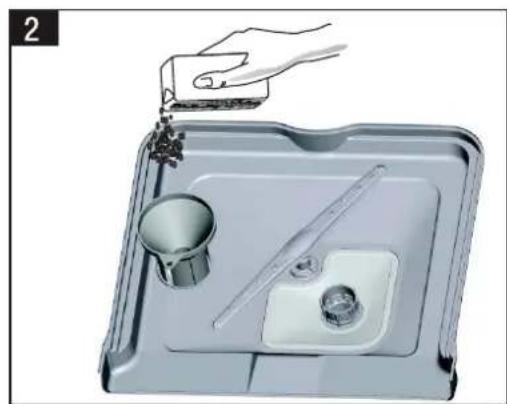

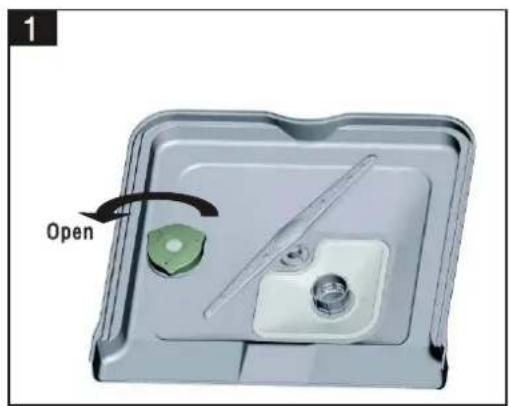

Verwenden Sie nur Salz, dass zur Verwendung in Spülmaschinen freigegeben ist. Der Salzbehälter befindet sich unterhalb des Geschirrkorbes und sollte folgendermaßen befüllt werden: ACHTUNG! Benutzen Sie ausschließlich Spezialsalz für Geschirrspüler! Andere Salze, insbesondere Speisesalz, führen zu ąŗ Schäden am Wasserenthärter. Diese Art Schäden sind nicht durch Ihre Garantie abgedeckt. Füllen Sie Salz erst direkt vor dem Spülgang ein. Hierdurch vermeiden Sie, dass Salzkristalle oder Salzwasser im ąŗ Gerät verbleiben und zu Korrosion führen können. EINFÜLLEN VON SALZ IN DEN SALZBEHÄLTER Entfernen Sie den Geschirrkorb und schrauben Sie dann die Kappe vom Salzbehälter ab .A Vor dem ersten Spülvorgang füllen Sie einen Liter Wasser in den Salzbehälter Ihrer Maschine.B Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung und befüllen Sie den Behälter bis zum Rand mit C Salz. Eine kleine Menge auslaufendes Wasser aus dem Salzbehälter ist normal . Nach dem Befüllen des Behälters schrauben Sie die Kappe im Uhrzeigersinn fest.D Üblicherweise erlischt die Salzwarnanzeige binnen 2 - 6 Tagen nach dem Befüllen des Salzbehälters.E Unmittelbar nach dem Befüllen des Salzbehälters sollte ein Spülprogramm gestartet werden (Schnell-Programm F empfohlen). Andernfalls könnten das Filtersystem, die Pumpe oder andere wichtige Teile der Maschine durch Salzwasser beschädigt werden. Solches liegt außerhalb der Garantie. Der Salzbehälter muss nur aufgefüllt werden, wenn die Salzwarnanzeige auf dem Bedienfeld aufleuchtet. 1. Abhängig davon, wie vollständig sich das Salz löst, kann die Warnanzeige noch immer aufleuchten, selbst wenn der Salzbehälter voll ist. Salzrückstände im Gerät nach dem Befüllen des Salzbehälters müssen sofort entfernt werden. Starten Sie hierzu 2. das Vorspülprogramm um das überflüssige Salz zu entfernen, falls Sie nicht sofort ein Spülprogramm starten wollen. HINWEIS:10

Mit dem Absinken des Klarspülerstandes verkleinert sich der dunkle Kreis im Klarspüleranzeiger wie unten dargestellt. Voll 3/4 voll 1/2 voll 1/4 voll - Zur Vermeidung von Flecken nachfüllen. Leer

Ihr Geschirrspüler ist für die Verwendung von flüssigen Spülzusätzen ausgelegt. Der Klarspülerspender befindet sich in der Türklappe neben dem Spülmittelbehälter. Um den Spender zu füllen, öffnen Sie die Abdeckung und gießen den Klarspüler in den Spender, bis sich der Pegelanzeiger komplett schwarz verfärbt. Das Volumen des Spenders beträgt etwa 110 ml.

FUNKTION DES KLARSPÜLERS

Der Klarspüler wird automatisch während des letzten Spülganges zugesetzt, damit sich an Ihrem Geschirr keine Wassertropfen absetzen und Flecken oder Streifen hinterlassen und eine gründliche Spülung garantiert ist. Er verbessert auch das Trockenergebnis, indem es das Wasser vom Geschirr abperlen lässt. ACHTUNG! Verwenden Sie ausschließlich Klarspüler, die für Geschirrspüler geeignet sind. Befüllen Sie den Klarspülerspender niemals mit irgendwelchen anderen Substanzen (z. B. Geschirrreiniger, flüssigem Waschmittel), dies würde das Gerät beschädigen. WANN SIE DEN KLARSPÜLER NACHFÜLLEN SOLLTEN Wenn die Klarspülerwarnanzeige leuchtet, sollte dieser nachgefüllt werden. Sie können den Stand des Klarspülers anhand der Farbe des optischen Pegelstandanzeigers "C" abschätzen, der sich neben der Abdeckung befindet. Wenn der Klarspülerspender voll ist, erscheint der volle Anzeiger dunkel. Sobald der Klarspülerstand absinkt, verkleinert sich der dunkle Kreis. Sie sollten den Pegelstand nie unter 1/4 absinken lassen. BEFÜLLEN UND FUNKTION DES KLARSPÜLERSPENDERS Um den Spender zu öffnen, drehen Sie die Kappe in Pfeilrichtung „open” (links) und entfernen Sie sie.1. Füllen Sie den Klarspüler in den Spender und achten Sie darauf, ihn nicht zu überfüllen.2. Setzen Sie die Verschlusskappe wieder auf, indem Sie sie in der Ausrichtung auf „open” einsetzen und in 3. Pfeilrichtung (rechts) zur „closed” -Stellung drehen. Wischen Sie den möglicherweise beim Befüllen verschütteten Klarspüler mit einem saugfähigen Tuch ab, um übermäßiges Schäumen beim nächsten Spülvorgang zu vermeiden. Vergessen Sie nicht die Verschlusskappe einzusetzen, bevor Sie die Spülmaschinentür schließen. HINWEIS:

DOSIERUNG DES KLARSPÜLERS

Der Klarspülerspender verfügt über sechs bzw. vier Stufen. Beginnen Sie immer mit der mittleren Stufe. Falls Flecken oder schlechte Trocknung ein Problem darstellen, erhöhen Sie die zugesetzte Klarspülermenge, indem Sie die Spenderklappe abnehmen und das Wählrad auf einen höheren Bereich drehen. Wenn das Geschirr immer noch schlecht trocknet und Flecken aufweist, drehen Sie das Wählrad zur nächsthöheren Stufe, bis Ihr Geschirr Fleckenfrei ist. Die empfohlene Einstellung ist Stufe „4“. Erhöhen Sie die Dosierung, wenn Sie Wassertropfen oder Kalkflecken am gespülten Geschirr vorfinden. Verringern Sie sie, wenn das Geschirr klebrige, weißliche Flecken, bzw. wenn Glaswaren oder Besteck einen bläulichen Film haben. HINWEIS: C Pegelstandanzeiger11

Spülmittel mit ihren chemischen Inhaltsstoffen sind nötig, um Schmutz zu entfernen, ihn zu zersetzen und aus dem Geschirrspüler zu beseitigen. Die meisten der handelsüblichen Spülmittel sind für diesen Zweck geeignet.SPÜLMITTELEs gibt 3 Arten von SpülmittelMit Phosphat und Chlor1. Mit Phosphat, aber ohne Chlor2. Ohne Phosphat sowie ohne Chlor3. Üblicherweise enthält neues pulverförmiges Spülmittel kein Phosphat. Der Wasserenthärtungseffekt von Phosphat ist daher nicht gegeben. In diesem Fall empfehlen wir, Salz in den Salzbehälter zu füllen, selbst wenn die Wasserhärte nur 6°dH beträgt. Wenn Spülmittel ohne Phosphat bei hartem Wasser verwendet werden, treten häufig weiße Flecken auf Geschirr und Gläsern auf. In diesem Fall setzen Sie für ein besseres Ergebnis bitte mehr Spülmittel zu. Spülmittel ohne Chlor bleichen nur ein wenig. Hartnäckige und färbige Flecken werden nicht vollständig entfernt. In diesem Fall wählen Sie bitte ein Programm mit höherer Temperatur.KONZENTRIERTES SPÜLMITTELGemäß ihrer chemischen Zusammensetzung kann man Spülmittel in zwei Gruppen unterteilen:Konventionelle, basische Spülmittel mit ätzenden KomponentenąŗNiedrigbasische, konzentrierte Spülmittel mit natürlichen Enzymenąŗ FUNKTION UND EINFÜLLEN DES SPÜLMITTELS SPÜLMITTELTABLETTEN (TABS) Spülmitteltabletten verschiedener Hersteller lösen sich mit unterschiedlicher Geschwindigkeit. Aus diesem Grund können sich einige Spülmitteltabletten in Kurzprogrammen nicht vollständig lösen und ihre volle Reinigungskraft entfalten. Wählen Sie daher lange Programme, wenn Sie Spülmitteltabletten verwenden, um die vollständige Entfernung von Spülmittelrückständen zu gewährleisten.SPÜLMITTELBEHÄLTER Der Behälter muss gemäß der unter „Spülgangtabelle” angegebenen Anleitung vor jedem Start eines Spülvorganges befüllt werden. Ihr Geschirrspüler verbraucht weniger Spülmittel und Klarspüler als herkömmliche Geschirrspüler. Im Allgemeinen ist nur ein Esslöffel Spülmittel für eine gewöhnliche Beladung nötig. Stärker verschmutzte Gegenstände brauchen mehr Spülmittel. Füllen Sie das Spülmittel stets unmittelbar vor dem Start der Spülmaschine ein, da es sonst feucht wird, verklumpt und sich nicht gut auflöst. MENGE DES BENÖTIGTEN SPÜLMITTELSBei geschlossener Klappe: Entriegelungstaste drücken. Die Klappe springt auf.ąŗSpülmittel stets direkt vor jedem Spülgangstart zugeben.ąŗVerwenden Sie ausschließlich handelsübliche Spülmittel für Geschirrspüler.ąŗ HINWEIS:

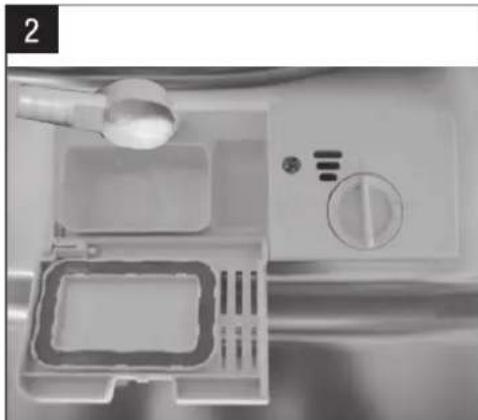

Zum Öffnen die Sperre drücken Spülmittel für Spülmaschinen sind korrosiv! Halten Sie diese sorgfältig von Kindern fern.12

Befüllen Sie den Behälter mit Spülmittel. Die Markierung zeigt die Dosierungsstufen wie rechts dargestellt an: Spülmittelbehälter für den Hauptspülgang, „MIN" A bedeutet ca. 15 g Spülmittel. Spülmittelbehälter für den Vorspülgang, ca. 3 g Spül-B mittel. Bitte beachten Sie die Empfehlungen des Herstellers zur Dosierung und Aufbewahrung, wie auf der Spülmittelpa- ckung angegeben. Schließen und drücken Sie die Klappe, bis sie ein- schnappt. Wenn das Geschirr stark verschmutzt ist, geben Sie eine zusätzliche Spülmitteldosis in die Kammer für den Vorspülgang. Dieses Spülmittel wirkt während der Vor- spülphase.

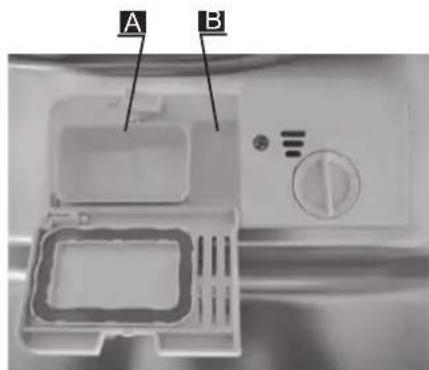

EINFÜLLEN DES SPÜLMITTELS

Sie finden Informationen zur Menge des Spülmittels unter Punkt 6.ąŗ Bitte bedenken Sie, dass je nach Verschmutzungsgrad und spezifischer Wasserhärte Unterschiede möglich sind.ąŗ Bitte beachten Sie die Empfehlungen des Herstellers auf der Spülmittelpackung.ąŗ HINWEIS: Empfehlung Achten Sie darauf, spülmaschinenfest gekennzeichnetes Küchengeschirr zu kaufen. Verwenden Sie ein mildes, als „Ge- schirr schonend“ beschriebenes Spülmittel. Falls nötig, holen Sie weitere Informationen beim Spülmittelhersteller ein. Für empfindliche Gegenstände wählen Sie ein Programm mit niedriger Temperatur. Um Beschädigungen vorzubeugen, nehmen Sie Glas und Besteck nach dem Programmende so bald wie möglich heraus. FOLGENDES BESTECK/GESCHIRR IST ZUR REINIGUNG IM GESCHIRRSPÜLER

BELADEN DES GESCHIRRSPÜLERS

NICHT GEEIGNET Bestecke mit Holz-, Horn- oder Perlmuttgriffenąŗ Nicht hitzebeständige Plastikgegenständeąŗ Älteres Besteck mit geklebten Teilen, die nicht hitze-ąŗ beständig sind Zusammengebundenes Besteck oder Geschirrąŗ Zinn- oder Kupferteileąŗ Kristallglasąŗ Rostende Stahlgegenständeąŗ Holzplatten/-Tellerąŗ Gegenstände aus synthetischen Fasernąŗ BEDINGT GEEIGNET Einige Glasarten können nach oftmaligem Spülenąŗ matt werden.ąŗ Silber- und Aluminiumteile tendieren zu schwarzerąŗ Verfärbung durch Spülenąŗ Glasierte Muster können durch häufiges Waschen ąŗ verblassen. ACHTUNG VOR UND NACH DEM BELADEN DES GESCHIRRKORBES Um das beste Ergebnis zu erzielen, beachten Sie die folgenden Richtlinien zum Beladen. Eigenschaften und Aussehen von Körben und Besteckkörben können von Ihrem Modell abweichen. Entfernen Sie alle größeren Mengen von Speise- resten. Weichen Sie Reste von angebrannten Speisen auf Pfannen ein. Es ist nicht nötig, das Geschirr unter fließendem Wasser abzuspülen. Platzieren Sie Gegenstände im Geschirrspüler auf folgende Weise: Gegenstände wie Tassen, Gläser, Töpfe/Pfannen usw. umgedreht.1. Gewölbte Gegenstände oder solche mit Mulden sollten schräg gelagert werden, sodass das Wasser abrinnen kann.2. Alle Dinge sollten sicher einsortiert werden, sodass sie nicht umkippen können.3. Alle Gegenstände müssen so untergebracht sein, dass der Sprüharm beim Spülvorgang frei rotieren kann.4.

Sehr kleine Gegenstände sollten nicht im Geschirrspüler gereinigt werden, da sie leicht aus dem Korb fallen kön-ąŗ nen. Laden Sie hohle Dinge wie Tassen, Gläser, Pfannen usw. mit der Öffnung nach unten ein, sodass sich das Wasser ąŗ nicht darin ansammeln kann. Geschirre und Bestecke dürfen nicht ineinander liegen oder sich gegenseitig abdecken.ąŗ Um Beschädigungen an Gläsern zu vermeiden, dürfen sich diese nicht berühren.ąŗ Die Lagerung von Messern mit langen Klingen nach oben ist eine potentielle Gefahr!ąŗ Lange und/oder scharfe/spitze Bestecke wie Tranchiermesser müssen waagrecht im oberen Korb gelagert werden.ąŗ Bitte überladen Sie Ihren Geschirrspüler nicht. Dies ist wichtig für gute Ergebnisse und einen vertretbaren Energie-ąŗ verbrauch. HINWEIS: Der obere Geschirrkorb eignet sich zur Reinigung von leichterem und zerbrechlicherem Geschirr wie Gläser, Kaffee- und Teetassen, sowie kleine Teller und Schüsseln und flache Pfannen (so lange sie nicht zu schmutzig sind). Lagern Sie Geschirr und Kochgeschirr so, dass es nicht durch den Wasserstrahl verrutschen kann.

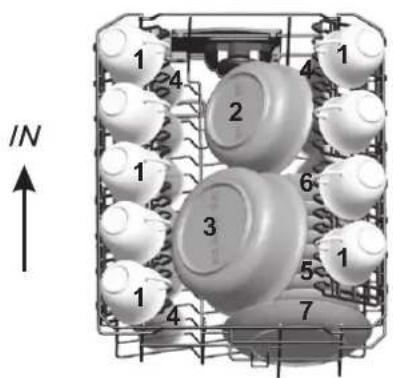

EINSORTIEREN IN DEN OBEREN GESCHIRRKORB

KLAPPBARE AUFSTELLER (FALLS VORHANDEN - NICHT BEI ALLEN MODELLEN) Für beseres Einordnen von Töpfen und Pfannen können die Aufsteller heruntergeklappt werden. Tassen1 Mittlere Servierschüssel2 Grössere Servierschüssel3 Gläser4 Untertassen5 Schale6 Dessert7 teller Dessert7 teller Servierplatte8 Essteller9 Suppenteller10 Besteckkorb11 Platzieren Sie grosse und schwer zu reinigende Objekte, wie Töpfe, Pfannen, Deckel, Servierplatten und Schüsseln im unteren Geschirrkorb wie auf dem Bild gezeigt. Dabei sollten Essteller und Deckel seitlich neben den Besteckkorb pat- ziert werden. Beachten Sie dabei dass der obere Sprüharm nicht blockiert wird. Beachten Sie ausserdem: Töpfe, Servierschüsseln, etc. muss mit der Öffnung nach unten platziert werden.ąŗ Tiefe Töpfe sollten geneigt werden, damit der Wasser abfliessen kann.ąŗ Der untere Geschirrkorb verfügt über kappbare Aufsteller. Damit können Sie mehr Töpfe und Pfannen spülen.ąŗ

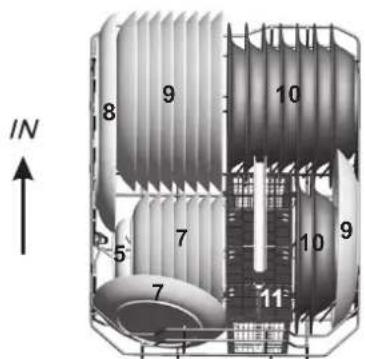

EINSORTIEREN IN DEN UNTEREN GESCHIRRKORB

EINSTELLEN DES OBEREN GESCHIRRKORBES (FALLS VORHANDEN - NICHT BEI ALLEN MODELLEN) Die Höhe des oberen Geschirrkorbes kann verändert werden um mehr Platz für grosse Obejkte im oberen/unteren Geschirrkorb zu erhalten. Die höhe des oberen Geschirrkorbes kann verändert werden indem Sie die Rollen auf ver- schieden Höhen in die Laufschiene einführen. Lange Objekte wie Servierbesteck und Messer sollten so plaziert werden, dass sie die Rotation des Sprüharms nich behindern. Die Seitenablagen können nach oben geklappt werden, wenn sie nicht benötigt werden.

Besteck sollte im Besteckkorb mit dem Griff nach unten gelagert werden. Wenn der Träger Seitenkörbe hat, sollten Löffel einzeln in die geeigneten Schlitze gesteckt werden; besonders lange Utensilien sollten wie dargestellt waagrecht vorne in den Korb gelegt werden.

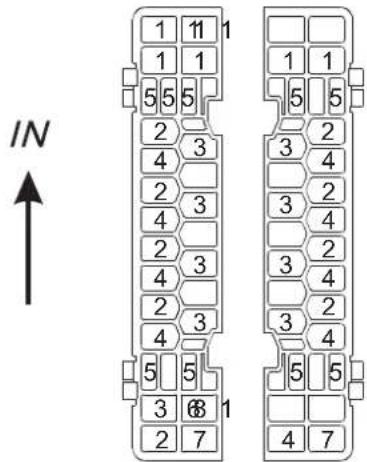

EINSORTIEREN IN DEN BESTECKKORB

Gablen1 Suppenlöffel2 Dessertlöffel3 Teelöffel4 Messer5 Vorlegegabel6 Vorlegelöffel7 Soßenlöffel8 Zu Ihrer persönlichen Sicherheit und für Top-Qualitätsreinigung Lassen Sie keine Gegenstände durch den Boden ragen.

Nicht zu eng beieinander.

Messer und andere möglicherweise gefährlichen

WARNUNG: Gegenstände mit dem Griff nach oben. geben Sie das Essbesteck so in den Korb:

STARTEN EINES SPÜLPROGRAMMES

Normal Für normal verschmutzte Beladungen wie Pfannen, Teller, Gläser und leicht verschmutzte Pfannen. Täglicher Standardzyklus.Vorspülen (50 °C)Spülen (55 °C)KlarspülenKlarspülen (65 °C)TrocknenVorspülenSpülen (50 °C)Klarspülen (6 °C)TrocknenVorspülen (50 °C)Spülen (65 °C)KlarspülenKlarspülen ( 5 °C)TrocknenKlarspülen IntensiveFür stark verschmutztes Geschirr und normal verschmutzte Töpfe, Pfannen, Teller etc. mit angetrockneten Speiseresten;

• Dieses Programm dient als Prüfprogramm für den Energieverbrauch gemäss der Norm EN 50242: Kapazität: Gedeckeąŗ Position oberer Geschirrkorb: Obere Rollen in der Schieneąŗ Klarspülereinstellung: 6ąŗ ąŗDer Energieverbauch ist ausgeschaltet 0 W, eingeschaltet 0.4 W Das ist das Standardprogramm, es eignet sich für die Reinigung von normal verschmutztem Geschirr und ist das wirtschaftlichste Programm im Strom- und Wasserverbrauch für diese Art von Geschirr. Schnell Ein kürzeres Spülen für leicht verschmutztes Geschirr, das keine Trocknung braucht. Spülen (40 °C) Klarspülen Klarspülen (40 °C) Vorspülen (50 °C) Spülen (55 °C) Klarspülen Klarspülen (65 °C) Trocknen Spülen (60 °C) Klarspülen ( 0 °C) Trocknen Klarspülen

ECO 1 StundeFür leicht verschmutzte Ladungen, die keine überragende Trocknungsfunktion erfordern.3-in-1Für normal verschmutzte Ladungen, Multifunktions-Reinigungsmittel verwenden.

STARTEN EINES SPÜLGANGES

Ziehen Sie den Korb heraus (siehe Abschnitt „Beladen des Geschirrspülers").1. Füllen Sie das Spülmittel ein (siehe Abschnitt „Salz, Spülmittel und Klarspüler").2. Stecken Sie den Stecker in die Steckdose. Die benötigte Stromversorgung ist 220-240V Haushaltsstrom, 50Hz. Die 3. Steckdose muss auf 10A ausgelegt sein. Vergewissern Sie sich, dass die Wasserversorgung voll aufgedreht ist.

EINSCHALTEN DES GERÄTES

Wenn Sie die Start/Reset-Taste während des Spülvorgangs drücken, erlischt die Programmanzeige und jede Minute ertönt ein Warnton, bis Sie die Start/Reset-Taste erneut drücken, um den Spülgang fortzusetzen. HINWEIS: Sie können das Spülprogramm wechseln, solange die Spülmaschine erst kurz läuft. Sonst ist das Spülmittel 1. vielleicht schon verbraucht und das Spülwasser abgelassen. In diesem Fall muss das Spülmittel wieder aufgefüllt werden (s. Abschnitt „Funktion und Einfüllen des Spülmittels"). Wenn Sie die Tür während des Spülvorganges öffnen, stellt sich das Gerät auf Pause. Nach dem Schließen der Tür setzt es den Spülvorgang nach 10 Sek. fort. HINWEIS: GESCHIRR VERGESSEN? Ein vergessener Teller etc. kann jederzeit nachgeladen werden, solange sich der Spülmittelbehälter noch nicht geöffnet hat: Drücken Sie die Start/Pause Taste.1. Sobald der Sprüharm still steht, können Sie die Klappe ganz öffnen.2. Laden Sie das vergessene Geschirr nach.3. Schliessen Sie die Klappe.4. Drücken Sie die Start/Pause Taste, das Gerät läuft nach 10 Sek. an.5.

WECHSELN DES PROGRAMMES

4. Schließen Sie die Tür, drücken Sie die EIN-/AUS-Taste; die EIN-/AUS-Lampe leuchtet auf. Drücken Sie die

Programmtaste und wählen Sie den gewünschten Spülgang. Dann drücken Sie die Start-/Pause-Taste, die Maschine beginnt nach 10 Sekunden mit dem Arbeitsgang.

5. Wenn Sie den Spülvorgang verzögern möchten, müssen Sie die Vorwahltaste nach der Wahl des Spülprogramms

drücken; die Anzeigenlampe zeigt die Vorwahlzeit an.

6. Wenn Sie die Funktion „halbe Füllmenge“ nutzen möchten, sollten Sie die Taste für halbe Füllmenge drücken,

nachdem Sie das Spülprogramm gewählt haben. Die Lampe für halbe Füllmenge leuchtet; nun drücken Sie die Start-/Pause-Taste zum Einschalten.

2. Drücken Sie die Start-/Pause-Taste, um den Geschirrspüler anzuhalten, dann drücken Sie die

Programmtaste länger als 3 Sekunden, um das aktuelle Programm abzubrechen. Sie können das Programm auf die gewünschte Einstellung ändern (siehe Abschnitt „Spülgang starten...“).

3. Die Anzeigenlampe zeigt den Status des Geschirrspülers an:

a) Eine der Programmlampen leuchtet> Betriebsbereit oder Pause; b) Eine der Programmlampen blinkt langsam> Maschine spült; c) Einige der Programmlampen blinken schnell> Fehler. DE17 Zum Abschluss des Spülzyklus ertönt ein 8 Sek. langer Summton. Schalten Sie das Gerät mit dem EIN/AUS Knopf aus und öffnen Sie die Tür der Spülmaschine. Warten Sie ein paar Minuten mit dem Ausräumen des Geschirrspülers, solan-ge das Geschirr noch sehr heiß ist und daher leichter bricht. Es trocknet auch besser ab.AUSSCHALTEN DER SPÜLMASCHINESchalten Sie die Spülmaschine durch Drücken des EIN/AUS-Knopfes aus.1. Drehen Sie den Wasserhahn zu!2. ÖFFNEN SIE VORSICHTIG DIE TÜRHeißes Geschirr reagiert empfindlich auf Stöße. Das Geschirr sollte daher etwa 15 Min. Zeit zum Auskühlen haben, bevor Sie es ausräumen. Öffnen Sie die Tür der Spülmaschine, lassen Sie sie einen Spalt geöffnet und warten Sie einige Min. vor dem Ausräumen. Dadurch verbessert sich die Trocknung und das Geschirr kühlt aus.AUSRÄUMEN DES GESCHIRRSPÜLERSEs ist normal, dass die Innenseite des Geschirrspülers nass und feucht ist.AM ENDE DES SPÜLGANGES Um zu verhindern, dass Wasser vom oberen auf den untern Geschirrkorb tropft, sollten Sie damit beginnen den unte-ren Geschirrkorb zuerst zu entladen.GESCHIRR AUSRÄUMEN Das Filtersystem verhindert, dass Speisereste in die Pumpe gelangen. Rückstände können die Filter verstopfen. PFLEGE UND REINIGUNGFILTERSYSTEMDas Filtersystem besteht aus drei Bauteilen: Hauptsieb, Grobsieb und Feinsieb.HAUPTFILTER1. Schmutz und Speisereste, die von diesem Sieb zu-rückgehalten werden, werden durch eine Spezialdüse auf dem unteren Sprüharm pulverisiert und ausgewa-schen.GROBFILTER2. Größere Speisereste, wie Knochensplitter oder Glas, welche den Abfluss verstopfen können, werden im Grobsieb zurückgehalten. Nehmen Sie das Sieb her-aus, drücken Sie es hierzu oben vorsichtig zusammen.FEINFILTER3. Dieses Sieb hält Schmutz und Speisereste im Sumpf zurück und verhindert, dass diese später wieder auf Ihr Geschirr zurück übertragen werden. Nehmen Sie die Spülmaschine niemals ohne eingesetzte Filter in Betrieb.ąŗ Unsachgemäßes Einsetzen der Filter kann den Leistungsgrad des Gerätes vermindern, Geschirr und andere Utensi-ąŗ lien beschädigen.WARNUNG:

Das Öffnen der Tür während des Spülvorganges ist gefährlich, WARNUNG: das heiße Wasser könnte Sie verbrühen.

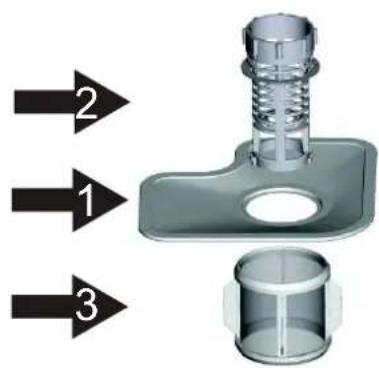

FILTERAUFBAU Der Filter beseitigt wirkungsvoll Speisereste aus dem Spülwasser und gewährt Wiederverwendbarkeit während des jeweiligen Spülgangs. Um beste Ergebnisse zu erzielen, sollte der Filteraufbau regelmäßig gereinigt werden. Es ist daher ratsam, die Anlagerung aus größeren Speiserückständen im Filter nach jedem Spüldurchgang durch Spülen des halbrunden Filters und der Filtertasse unter fließendem Wasser zu entfernen. Um den Filteraufbau herauszunehmen, ziehen Sie am Tassenrand nach oben. Um den Grobfilter zu Reinigen, verwenden Sie eine Bürste. Anschließend bauen Sie den Filter zusammen wie auf der Abbildung links gezeigt und montieren Sie die Filterbaugruppe durch herunterdrücken in ihre Passung. Der Geschirr- spüler darf niemals ohne Filter betrieben werden. Der unzulässige Zusammenbau und Austausch der Filter kann die Leistung des Gerätes reduzieren und das Gerät und Geschirr beschädigen. Schritt 1: Drehen Sie den Grobfilter gegen den Uhrzei- gersinn, Schritt 2: heben Sie den Grobfilter heraus; Schritt 3: heben Sie den Hauptfilter heraus. Durch die Vorgangsweise von Schritt 1 bis Schritt 3 wird das Filtersystem entnommen und in umgekehrter Reihenfolge wieder eingesetzt. HINWEIS: Da hartes Wasser die Sprüharme verstopfen kann, ist es wichtig, die Sprüharme und Lager regelmäßig zu reinigen.

REINIGUNG DER SPRÜHARME

ENTFERNEN DES OBEREN SPRÜHARMS

Um den oberen Sprüharm zu entfernen, öffnen Sie die Mutter im Uhrzeigersinn und nehmen sie den Sprüharm ab.

ENTFERNEN DES UNTEREN SPRÜHARMS

Um den unteren Sprüharm zu entfernen, ziehen Sie ihn nach oben.

REINIGEN DER SPRÜHARME

Die Sprüharme in warmen Wasser eintauchen. Die Düsen mit einer weichen Bürste reinigen. Nach gründlicher Reini- gung, bringen Sie die Sprüharme wieder an. ABSCHRAUBEN HERAUSZIEHEN unten oben

Das Bedienfeld kann mit einem angefeuchteten Tuch gereinigt werden. Trocknen Sie es sorgfältig ab. Für die Außen- flächen des Geräts benutzen Sie ein gutes Polierwachs. Benutzen Sie nie spitze Gegenstände, Scheuerlappen oder aggressive Putzmittel für irgendeinen Teil des Geschirrspülers.

Zum Reinigen des Klappenrandes sollten Sie nur ein weiches, warmes, feuchtes Tuch verwenden. Um das Eindringen von Wasser in den Klappenverschluss und elektrische Bestandteile zu vermeiden, verwenden Sie keinerlei Sprühreiniger. Verwenden Sie niemals Sprühreiniger zur Reinigung der Türfläche, da das den Türverschluss oder elektrische Kom-ąŗ ponenten beschädigen könnte. Scheuermittel oder einige Zellstofftücher sollten nicht verwendet werden, weil sie die Edelstahloberfläche zerkrat-ąŗ zen oder Flecken hinterlassen könnten. WARNUNG: Bitte ergreifen Sie für die Spülmaschine im Winter Frostschutzmaßnahmen. Nach jedem Spüldurchgang gehen Sie bitte vor wie folgt: Trennen Sie die Spülmaschine vom Stromnetz.1. Drehen Sie den Wasserhahn zu und trennen Sie den Wasseranschluss vom Einlassventil.2. Lassen Sie das Wasser aus dem Anschlußschlauch und dem Einlassventil auslaufen (nutzen Sie einen Eimer o. ä. 3. zum Auffangen des Wassers). Schließen Sie den Schlauch wieder an das Einlassventil an.4. Entfernen Sie den Filter am Boden der Wanne und saugen Sie mit einem Schwamm das Wasser in der Mulde auf.5. Falls Ihre Spülmaschine wegen Vereisung nicht funktioniert, ziehen Sie bitte einen entsprechenden Servicefachmann zu Rate. HINWEIS:

REGELMÄSSIGE WARTUNG UND REINIGUNG

NACH JEDEM SPÜLDURCHGANG

Drehen Sie nach jedem Spüldurchgang die Wasserzufuhr ab und lassen Sie die Tür leicht geöffnet, damit sich nicht Feuchtigkeit und Gerüche im Spüler festsetzen.

ZIEHEN SIE DEN STECKER

Vor Reinigungs- oder Wartungsarbeiten ziehen Sie stets den Netzstecker.

KEINE LÖSUNGS- ODER SCHEUERMITTEL

Reinigen Sie die Außenflächen und Gummiteile der Spülmaschine nie mit Lösungsmitteln oder scheuernden Produkten. Verwenden Sie nur ein Tuch mit warmem Seifenwasser. Reinigen Sie Flecken an den Innenflächen mit Wasser und ein wenig Essig oder einem speziell mit Spülmaschinenreiniger befeuchteten Tuch. WENN DAS GERÄT FÜR LÄNGERE ZEIT NICHT BENUTZT WIRD Reinigen Sie die Außenflächen und Gummiteile der Spülmaschine nie mit Lösungsmitteln oder scheuernden Produkten. Verwenden Sie nur ein Tuch mit warmem Seifenwasser. Reinigen Sie Flecken an den Innenflächen mit Wasser und ein wenig Essig oder einem speziell mit Spülmaschinenreiniger befeuchteten Tuch.

UMSTELLEN DES GERÄTES

Wenn das Gerät umgestellt werden muss, versuchen Sie, es in aufrechter Lage zu halten. Wenn unbedingt nötig, kann es auf die Rückfläche gelegt werden. DICHTUNGEN Einer der Faktoren bei der Bildung von Geruch im Ge- schirrspüler sind Speisereste, die sich in den Dichtungen ansetzen. Regelmäßige Reinigung mit einem feuchten Schwamm beugt dem vor. DE20 INSTALLATIONSANLEITUNGINSTALLATIONSANLEITUNG Die Installation der Schläuche und der elektrische Anschluss sollte von Fachkräften vorgenommen werden.ąŗ Gefahr von elektrischen Schlag! Trennen Sie die Stromversorgung vor der Installation der Spülmaschine. Dies zu ąŗ unterlassen, kann zum Stromschlag und sogar zum Tod führen. WARNUNG: DER ORT DER AUFSTELLUNG DER SPÜLMASCHINE SOLLTE IN DER NÄHE EINES BESTEHENDEN WASSERAN- SCHLUSSES, EINES ABFLUSSES UND EINES STROMANSCHLUSSES GEWÄHLT WERDEN. EINE SEITE DES ABFLUS- SES DER KÜCHENSPÜLE SOLLTE FÜR DEN ANSCHLUSS DES ABFLUSSSCHLAUCHS DER SPÜLMASCHINE GEWÄHLT WERDEN. Stellen Sie das Gerät an der gewünschten Stelle auf und richten Sie es in der Waage mit den Stellfüßen aus. Die Rück- seite sollte an der Wand dahinter stehen, die Seiten an Wand oder angrenzenden Schränken. Der Geschirrspüler ist mit Wasseranschluss und Abwasserschlauch ausgestattet, die nach links oder rechts verlegt werden können, um einen sachgerechten Anschluss zu ermöglichen.

AUFSTELLEN DES GERÄTES

Wenn das Gerät positioniert ist, kann dessen Stand durch die Schraubfüße im Boden waagrecht ausgerichtet wer- den. Die Füße sollten jedoch in keinem Fall weiter als 5 cm herausgedreht werden. ELEKTRISCHE ANFORDERUNGEN Bitte prüfen Sie die zulässige Spannung am Typenschild und schließen Sie den Geschirrspüler an einem geeigneten Stromanschluss an. Eine 10 A Sicherung ist erforderlich. Eine Sicherung mit Zeitverzögerung oder ein Leistungsschutz- schalter sind zu empfehlen und gewähren einen separaten Stromkreis für dieses Gerät. ELEKTRISCHER ANSCHLUSS Vergewissern Sie sich, dass elektrische Spannung und Frequenz von Netz und Typenschild übereinstimmen. Stecken Sie den Stecker nur in eine gut geerdete Dose. Falls die Steckdose für den Anschluss der Spülmaschine nicht zum Stecker passt, ersetzen Sie die Schuko- Steckdose anstatt Adapter o. ä. zu verwenden, da sich diese überhitzen und durchbrennen könnten. ERDUNGSANLEITUNG Dieses Gerät muss geerdet werden. Im Fall einer Fehlfunktion oder eines Schadens verringert die Erdung durch die Bereitstellung einer Ableitung mit niedrigstem elektrischem Widerstand das Risiko eines elektrischen Schlages. Dieses Gerät ist mit einem Geräteerdungskabel mit Erdungsstecker ausgestattet. Der Stecker muss in eine geeignete Steckdo- se gesteckt werden, die gemäß örtlichen Bestimmungen und Richtlinien installiert und geerdet ist.

ZUM ELEKTRISCHEN ANSCHLUSS

Zu ihrer persönlichen Sicherheit Verwenden Sie weder Verlängerungskabel noch Steckeradapter.

Entfernen oder kappen Sie unter keinen Umständen

WARNUNG: Ein nicht fachgerechter Anschluss der Geräte-Erdungsleitung kann das Risiko eines elektrischen Schlags zur Folge ąŗ haben. Überprüfen Sie im Zweifel mit einem qualifizierten Elektriker oder Servicevertreter die fachgerechte Erdung Ihres ąŗ Gerätes. Verändern Sie den mit dem Gerät gelieferten Stecker nicht, falls er nicht in die Steckdose passt, sondern lassen Sie ąŗ durch einen qualifizierten Elektriker eine geeignete Steckdose installieren. WARNUNG:

den Erdungsanschluss vom Netzkabel.21 Verbinden Sie den Sicherheitszulaufschlauch mit einem 3/4-Zoll (19 mm) Ge- windeanschluss und prüfen Sie dessen festen Sitz. Wenn die Wasserrohre neu sind oder über einen längeren Zeitraum unbenutzt, lassen Sie das Wasser eini- ge Zeit laufen, damit es danach wirklich sauber ist. Diese Vorsichtsmaßnahme beugt dem Risiko der Verstopfung des Einlassventils und der Beschädigung des Geräts vor. KALTWASSERANSCHLUSS Um zu verhindern das Wasser im Zulaufschlauch steht, schließen Sie nach der Benutzung. (Gilt nicht für Geräte mit ąŗ Aqua-stop). WARNUNG:

ABLASSEN DES IM ABFLUSSSCHLAUCH STEHENDEN WASSERS

Falls sich der Abfluss mehr als 750 mm über dem Fußboden befindet, kann das im Schlauch stehende Wasser nicht direkt in den Abfluss abgelassen werden. Es ist nötig, dieses in eine Schüssel oder anderen geeigneten Behälter zu entleeren, der außerhalb niedriger als der Abfluss gehalten wird. WASSERABLAUF Schließen Sie den Abflussschlauch an. Der Schlauch muss korrekt eingepasst werden um Lecks zu vermeiden. Verge- wissern Sie sich, dass der Anschlussschlauch nicht geknickt oder gequetscht ist. SCHLAUCHVERLÄNGERUNG Wenn eine Schlauchverlängerung nötig ist, achten Sie auf die Verwendung eines gleichwertigen Abflussschlauchs. Er darf nicht länger als 4 Meter sein und kein höheres Ablaufniveau überschritten werden, da sonst die Reinigungswirkung des Geschirrspülers beeinträchtigt werden könnte. SYPHONANSCHLUSS befinden. Der Abwasserschlauch sollte mit einer Schlauchklammer befestigt werden.

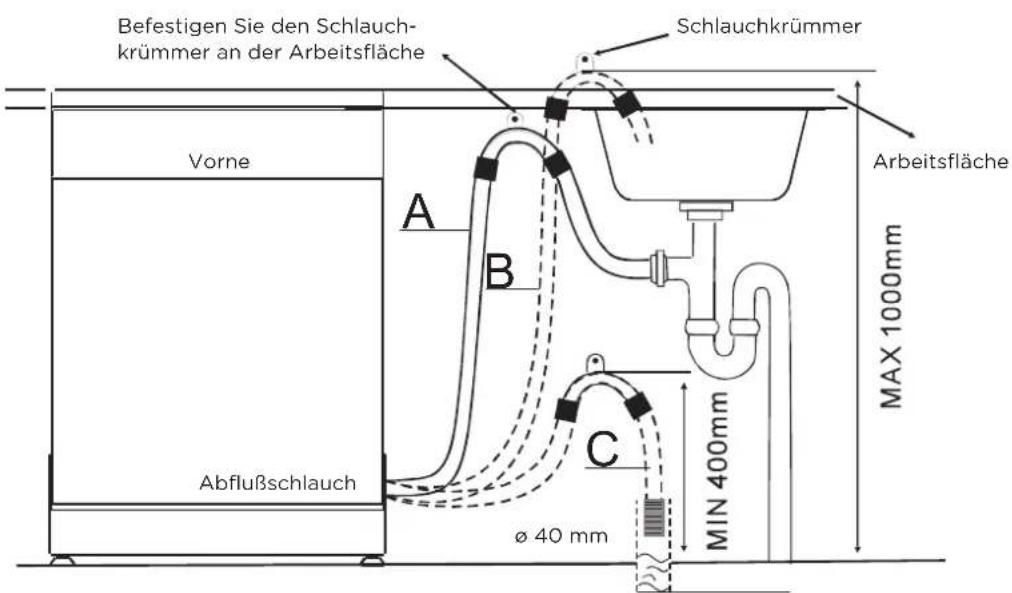

Vorne Abflußschlauch Schlauchkrümmer Arbeitsfläche Befestigen Sie den Schlauch- krümmer an der Arbeitsfläche ø 40 mm Führen Sie den Abflußschlauch in ein Abflussrohr mit mindestens 4 cm Durchmesser ein, oder lassen Sie ihn in einen Ausguss laufen, wobei Sie sicherstellen sollten, dass er nicht zu stark gebogen oder gequetscht wird. Verwenden Sie darf nicht im Wasser stehen, um einen Rückfluss zu vermeiden. Beachten Sie die nachfolgende Skizze. ACHTUNG: Der Schlauchkrümmer muss fest an der Wand angebracht werden um zu verhindern, dass sich der Abfluß- schlauch bewegt und Wasser nicht mehr abfliessen kann.

ANSCHLIESSEN DES ABFLUSSSCHLAUCHES

Der Abwasseranschluss muss sich in einer Höhe von 400 mm (min) bis 1000 mm (max.) vom Boden der Spüle die mitgelieferte Plastikhalterung. Das freie Ende des Schlauchs sollte in einer Höhe von 400 bis 1000 mm liegen und DE22 Folgendes sollte vor der Inbetriebnahme des Geschirrspülers überprüft werden. ob das Gerät ebenerdig, stabil und waagerecht steht1. ob der Wasserzulauf geöffnet ist2. ob an den Anschlüssen des Geräts Lecks auftreten3. ob die Kabel fest angeschlossen sind4. ob der Strom eingeschaltet ist5. ob die Zu- und Ablaufschläuche verknotet sind6. ob alle Verpackungsmaterialien und Schriftstücke aus dem Geschirrspüler entnommen wurden.7.

INBETRIEBNAHME DES GESCHIRRSPÜLERS

Bitte bewahren Sie die Bedienungsanleitung für späteres Nachschlagen sorgfältig auf. ACHTUNG: BEVOR SIE SICH AN DEN KUNDENDIENST WENDEN Nachstehende Angaben sollen Ihnen helfen, mögliche Fehler selbst zu beheben, bevor Sie sich an den Kundendienst wenden. STÖRUNGSERKENNUNG

PROBLEM MÖGLICHE URSACHE LÖSUNGSVORSCHLAG

Technische Probleme Geschirrspüler funktioniert nicht Sicherung durchge- brannt, Hauptschalter herausgesprungen Tauschen Sie die Sicherung aus oder stellen Sie den Hauptschalter zurück. Nehmen Sie andere Geräte vom Stromkreis. Gerät ist nicht einge- schaltet Vergewissern Sie sich, dass der Geschirrspüler einge- schaltet und die Klappe geschlossen ist. Vergewissern Sie sich, dass das Netzkabel korrekt ange- schlossen ist. Wasserdruck zu gering Vergewissern Sie sich, dass das Wasser angeschlossen und aufgedreht ist. Geräteklappe nicht geschlossen Schließen Sie die Tür bis sie hörbar einrastet. Wasser wird nicht abgepumpt Knick im Abflss- schlauch Überprüfen Sie den Abflussschlauch. Filter verstopft Prüfen sie den Grobfilter (siehe "Filterreinigung") Küchenabfluss ist verstopft Prüfen Sie den Küchen abfluss auf verstopfung. Sollte er verstopft sein benötigen Sie eher ein Klempner als einen Fachmann für Spülmaschinen. Allgemeine Probleme Schaum im Bodenbereich Falsches Spülmittel Benutzen Sie ausschließlich Spülmittel für Geschirrspü- ler, um Schaumbildung zu vermeiden. Öffnen Sie den Geschirrspüler und warten Sie ab, bis sich der Schaum auflöst. Geben Sie ein paar Liter Wasser in das Gerät. Schließen Sie die Klappe und lassen Sie das Wasser abpumpen, starten Sie den Geschirrspüler. Wiederholen Sie den Vorgang, falls notwendig. Übergelaufener Klar- spüler Wischen Sie übergelaufenen Klarspüler stets sofort auf. Flecken im Geräteinneren Spülmittel mit Farb- zusätzen benutzt Vergewissern Sie sich, dass Ihr Spülmittel keine Farbzu- sätze enthält. Weißer Film auf der Innenseite Hartes Wasser, Mine- ralablagerungen Benutzen Sie einen feuchten Schwamm mit Spülmittel zur Reinigung. Tragen Sie Küchenhandschuhe. Benutzen Sie ausschließlich Spülmittel im Geschirrspüler, anderen- falls kann es zu Schaumbildung kommen. Rostige Flecken auf dem Besteck Die betroffenen Objekte sind nicht korrosionsbeständig Ein Programm läuft nicht nach der hinzu- gabe von Salz. Rück- stände von Salz sind im Spülvorgang Lassen Sie immer ein Programm ohne Geschirr und ohne Turbo Funktion laufen (falls vorhanden) nachdem Sie Spülmaschinensalz eingefüllt haben. Der Deckel des Klar- spülers ist lose. Prüfen Sie den Deckel. Achten Sie auf sicheren Sitz. DE23

PROBLEM MÖGLICHE URSACHE LÖSUNGSVORSCHLAG

Geräusch Klopfgeräusche im Innenraum Der Sprüharm schlägt gegen Objekte im Geschirrkorb. Unterbrechen Sie das Programm und ordnen Sie das Ge- schirr so an, dass der Sprüharm frei rotieren kann. Klapperndes Geräusch in Innen- raum Einige Geschirrteile bewegen sich im Inneren Unterbrechen Sie das Programm und ordnen Sie das Ge- schirr ordnungsgemäß an. Klopfgeräusch in den Anschlusslei- tungen Dies kann von der Wasserleitung her- rühren, z.B. der Kreu- zung einer Leitung Dies hat keinen Einfluss auf die Funktion des Geschirr- spülers. Falls Sie dennoch Zweifel haben, kontaktieren Sie einen Klempner. Unbefriedigen- de Spülergeb- nis Das Geschirr ist nicht sauber Das Geschirr ist nicht korrekt geladen Siehe "Einsortieren in die Geschirrkörbe". Das Programm ist nicht ausreichend Verwenden Sie ein intensiveres Programm. Siehe "Spül- programmtabelle". Es wurde nicht genug Spülmittel verwendet Verwenden Sie mehr Spülmittel oder wechseln Sie die Sorte. Objekte blockieren die Rotation der Sprüharme. Ordnen Sie die Beladung so an, dass die Sprüharme frei rotieren können. Die Filter sind verunreinigt oder falsch zusammen- gesetzt. Dies kann dazu führen, dass die Düsen des Sprüharms verstopfen. Reinigen und/oder bauen Sie die Filtereinheit korrekt zusammen. Reinigen Sie die Düsen der Sprüharme. Sie- he "Reinigung der Sprüharme". Wolkenbildung auf Gläsern Kombination aus weichem Wasser und zu viel Spülmittel Verwenden Sie weniger Spülmittel wenn Sie weiches Wasser haben und wählen Sie ein kurzes Spülprogramm um die Gläser zu reinigen. Schwarze oder graue Stellen auf dem Geschirr Aluminiumutensi- lien sind mit dem Geschirr in Berührung gekommen Entfernen Sie die Stellen mit einem milden Scheuermit- tel. Spülmittelrück- stände in Tassen Teller verhindern das Ausspülen von Tassen Beladen Sie die Teller ordnungsgemäß. Unbefriedigen- de Trocknung Das Geschirr ist nicht trocken Falsche Beladung Beladen Sie das Gerät korrekt. Zu wenig Klarspüler Füllen Sie Klarspüler in den Klarspülbehälter nach. Geschirr wurde zu schnell entnommen Räumen Sie das Gerät nicht direkt nach dem Spülen aus. Öffnen Sie die Klappe leicht, damit Dampf entweichen kann. Leeren Sie das Gerät, wenn das Geschirr eine angenehm warme Temperatur hat. Entladen Sie den unteren Korb zuerst, um zu verhindern das Tropfen aus dem oberen Korb auf den unteren Fallen. Falsche Programm- wahl Bei kurzen Spülprogrammen ist die Temperatur niedri- ger. Die wirkt sich auch auf das Ergebnis aus. Wählen Sie ein längeres Spülprogramm. Verwendung von Ge- schirr mit einfacher Beschichtung Das Abpumpen ist komplizierter bei solchem Geschirr. Solches Geschirr eignet sich nicht für die Verwendung in Geschirrspülern. DE24 Wenn Fehler auftreten, zeigt das Gerät Fehler Codes um Sie zu warnen: FEHLER CODES

CODE BEDEUTUNG MÖGLICHE URSACHE

Verlängerte Einlaufzeit Der Wasserzulauf ist geschlossen, verstopft oder der Druck zu gering. Überlauf Die Spülmaschine ist undicht. TECHNISCHE DATEN Die Anzeigenlampe für das 3-in-1-Programm flackert schnell Falls ein Überlauf eintritt, schließen Sie den Wasserzulauf bevor sie den Service verständigen.ąŗ Falls Wasser in der Bodenwanne Zurückbleibt, entfernen Sie dieses bevor Sie die Spülmaschine erneut starten.ąŗ WARNUNG: Die Anzeigenlampe für das 1-Stunden-Programm flackert schnell

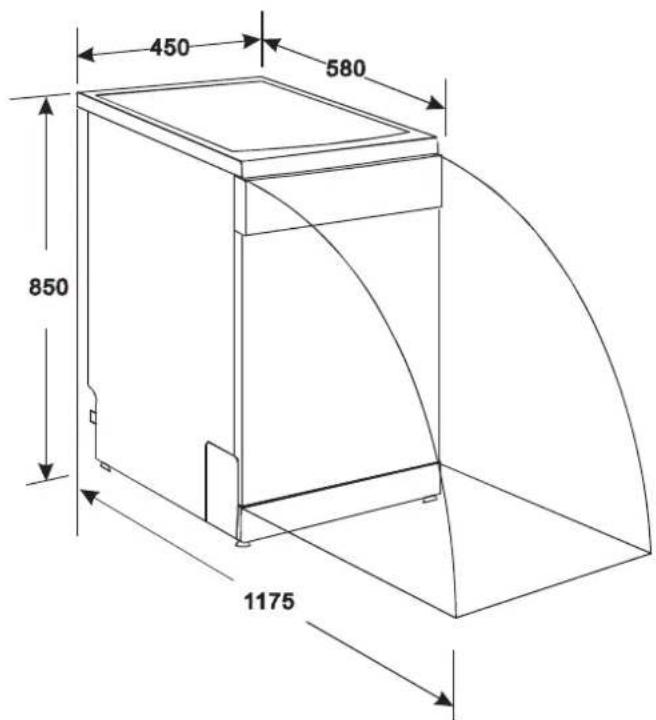

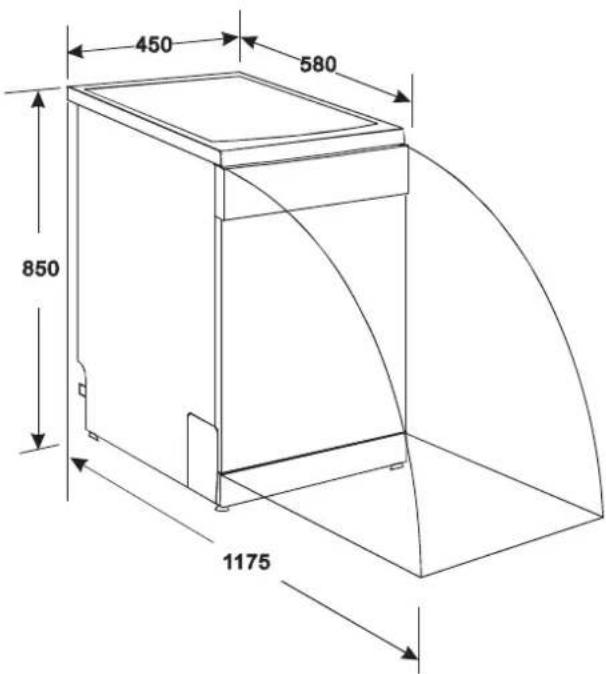

850 mm 4 mm50 580 mm 0,04 - 1,0 MPa Siehe Typenschild 9 Gedecke Höhe: Breite: Tiefe: Wasserdruck: Netzanschluss: Kapazität:25

Markblatt für Haushaltsspülmaschinen gemäß EU Richtlinie 1059/2010: TECHNISCHES MERKBLATT Hersteller OK Typ / Beschreibung ODW100 6A1 Standardgedecke 9 Energieeffizienzklasse

Jährlicher Energieverbrauch

222 kWh Energieverbrauch des Standardreinigungszyklus 0,77 kWh Stromverbrauch in ausgeschaltetem Zustand 0 W Stromverbrauch in nicht ausgeschaltetem Zustand Jährlicher Wasserverbrauch

2940 liter Trocknungseffizienzklasse

Standardreinigungszyklus

ECO 50 °C Programmdauer des Standardreinigungszyklus 175 min Geräuschpegel 52 dB(A) re 1 pW Anbringung Freistehend Einbaufähig Ja Höhe 85 cm Breite 45 cm Tiefe (mit Anschlüssen) 58 cm Stromverbrauch 1760-2100 W Nennspannung / Frequenz 2 V~ / 50 Hz Wasserdruck (Fließdruck) 0,4 - 10 bar = 0,04 - 1 MPa HINWEIS

A+++ (höchste Effizienz) bis D (niedrigste Effizienz)

Energieverbrauch "222" kWh pro Jahr, basierend auf 280 Standardreinigungszyklen mit kaltem Wasser und Verbrauch der Betriebsarten für niedrigen Energieverbrauch. Der tatsächliche Energieverbrauch hängt von der Verwendung des Gerätes ab.

Wasserverbrauch "2940" Liter pro Jahr auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächli- che Wasserverbrauch hängt von der Verwendung des Gerätes ab.

A (höchste Effizienz) bis G (niedrigste Effizienz)

Dieses Programm eignet sich zum Reinigen von normal verschmutztem Geschirr und ist das effizienteste Programm in Bezug auf den kombinierten Energie- und Wasserverbrauch für diese Gerschirrart. Das Gerät erfüllt die europäischen Normen und Richtlinien in der bei der Auslieferung aktuellen Version: - LVD 2006/95/EC - EMC 2004/108/EC - E P 2009/125/ECr Die obigen Werte wurden in Übereinstimmung mit Normen und unter bestimmten Betriebsbedingungen gemessen. Die Ergebnisse könne je nach Menge und Verschmutzung des Geschirrs, Wasserhärte, Spülmittel- menge usw. stark variiren. Das Handbuch beruht auf den Normen und Vorschriften der Europäischen Union. 0,4 W

Garantiebestimmungen Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am

Gerät, dienachweislich auf einem Material- und/ oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden.

2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff

bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl

unentgeltlichinstandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) trans- portiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist der kaufbeleg mit Kauf- und/ oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

4. Sofern die Nachbesserung des mangel- haften Gerätes von uns abgelehnt wird oder

fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie

eine neueGarantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außer- halb des

Gerätes entstandenerSchäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

7. Wir haften ferner ohne Beschränkung nach den gesetzlichen Bestimmungen für Schäden,

die von der Haftung nach dem Produkthaftungsgesetz umfasst werden sowie für alle Schäden, die auf vorsätzlichen oder grob fahrlässigen Vertragsverletzungen sowie Arglist von uns, unseren gesetzlichen Vertretern oder unseren Erfüllungsgehilfen beruhen.

8. Die vorstehende Garantieerklärung lässt Ihren gesetzlichen Anspruch auf Gewährleistung

Servicenummerfür die Niederlande : 0900-0401104 WWW.OK-INFO.NL

ervicenummerfür die Belgien : 02-4002342

ervicenummer für die Luxemburg : 800-28242
