BEDIENUNGSANLEITUNG 10032940 Klarstein

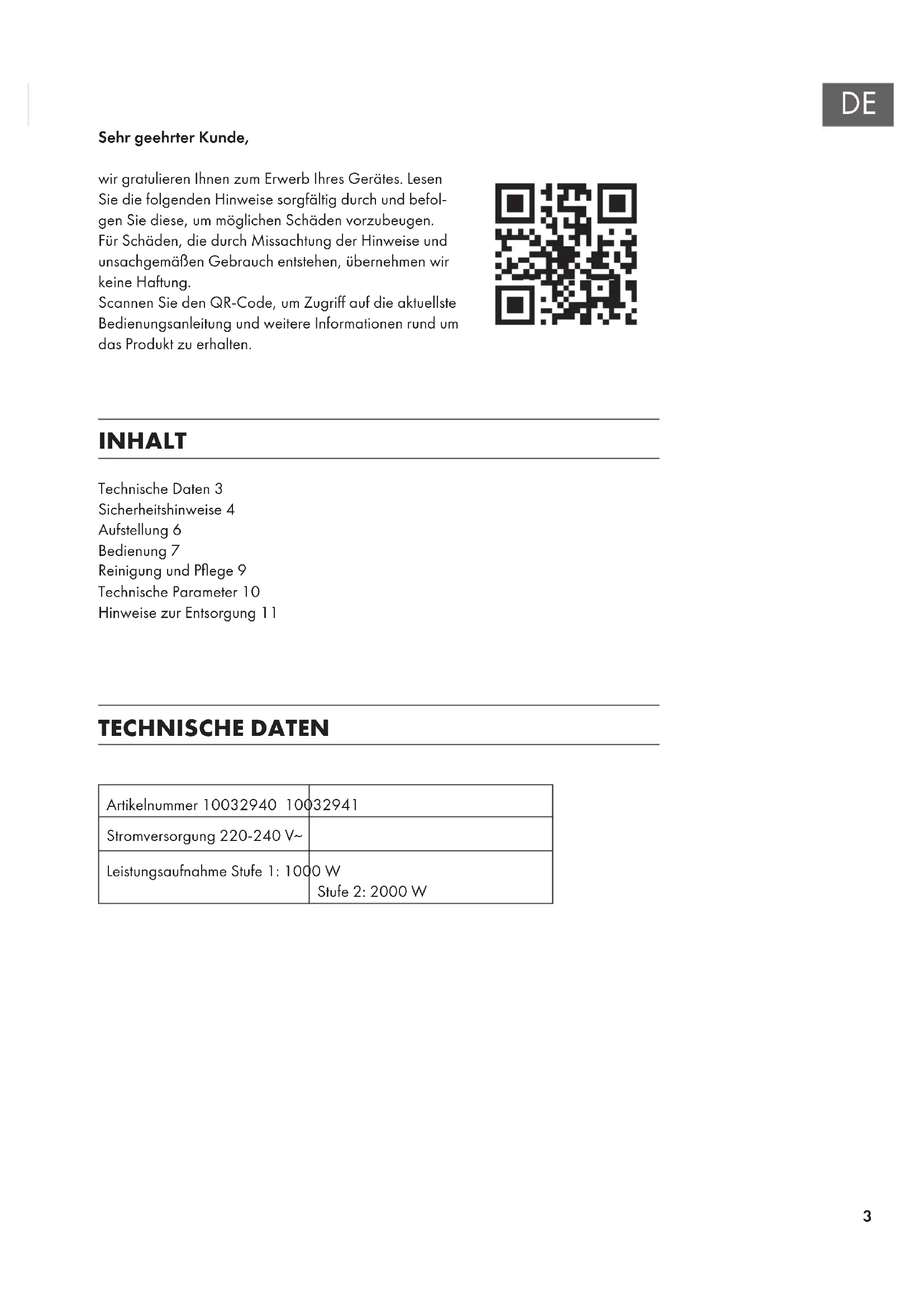

Technische Daten 3 Sicherheitshinweise 4 Aufstellung 6 Bedienung 7 Reinigung und Pege 9 Technische Parameter 10 Hinweise zur Entsorgung 11 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befol- gen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALT TECHNISCHE DATEN Artikelnummer 10032940 10032941 Stromversorgung 220-240 V~ Leistungsaufnahme Stufe 1: 1000 W Stufe 2: 2000 W4

SICHERHEITSHINWEISE Lesen und befolgen Sie die folgenden Sicherheitshinweise, selbst wenn Sie sich mit dem Gerät vertraut fühlen. Bewahren Sie die Bedienungsanleitung zum künftigen Nachschlagen auf. Bei der Verwendung eines elektrischen Gerätes müssen die Sicherheitshinweise befolgt werden, einschließlich der Folgenden:

• Verwenden Sie ausschließlich die Spannung, die auf dem Typenschild des Gerätes angegeben ist.

• Behindern Sie den Luftstrom am Luftein- oder –auslass in keiner Weise, da das Gerät überhitzen und zu einer Brandgefahr werden kann.

• Verdecken Sie die Lüftungsschlitze und die Luftein- und - ausgänge nicht, indem Sie das Gerät an eine Fläche stellen. Alle Gegenstände müssen mindestens 1 Meter Abstand nach vorne, zu den Seiten und nach hinten haben.

• Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle auf.

• Betreiben Sie das Gerät nicht in einer Umgebung, in der Benzin, Farbe oder andere brennbare Stoffe gelagert werden.

• Dieses Gerät wird während der Benutzung heiß. Lassen Sie nackte Haut nicht die heißen Oberäche berühren.

• Vor dem Bewegen ausschalten und abkühlen lassen.

• Verwenden Sie das Gerät nicht, um Wäsche zu trocknen.

• Führen Sie keine Fremdkörper und Metallgegenstände in das Innere des Gerätes oder die Lüftungsschlitze ein, da dies zu einem Stromschlag, Brand oder einer Gerätebeschädigung kommen kann.

• Das Gerät nicht in Flüssigkeiten tauchen oder in das Geräteinnere Wasser laufen lassen, da dies zu einer Stromschlaggefahr führt.

• Betreiben Sie das Gerät nicht mit einem beschädigten Netzkabel, Netzstecker, nachdem das Gerät eine Fehlfunktion hatte, fallen gelassen wurde oder in irgendeiner Weise beschädigt wurde. Geben Sie das Gerät dem Elektrofachmann zur Untersuchung, elektrischen oder mechanischen Justierung, Wartung oder Reparatur.

• Bedienen Sie das Gerät nicht mit nassen Händen.

• Der häugste Grund für eine Überhitzung ist die Ablagerung von Staub und Fusseln am Gerät. Gewährleisten Sie, dass diese Ablagerungen regelmäßig entfernt werden, indem Sie den Netzstecker ziehen und die Luftöffnungen und den Grill saugen.

• Vor dem Reinigen immer den Netzstecker ziehen. Zur Reinigung keine Scheuermittel verwenden. Mit einem feuchten (nicht nassen) Tuch reinigen, das nur in eine Seifenlauge getaucht wurde.

• Schließen Sie das Gerät nicht an die Stromversorgung an, bevor es vollständig zusammengebaut und montiert wurde.

• Das Gerät ist nicht für den Außengebrauch bestimmt.

• Verwenden Sie das Gerät nicht in der unmittelbaren Umgebung eines Bades, einer Dusche, eines Schwimmbeckens oder anderer Flüssigkeiten.

• Immer in der aufrechten Lage betreiben.

• Vor dem Bewegen ausschalten und abkühlen lassen.

• Nicht mit einem aufgewickelten Kabel betreiben, da sich mit hoher Wahrscheinlichkeit Wärme bildet und ausreicht, um eine Gefahr darzustellen.5

• Die Verwendung eines Verlängerungskabels wird bei diesem Gerät nicht empfohlen.

• Ziehen Sie nicht den Netzstecker, bevor das Gerät ausgeschaltet ist.

• Ziehen Sie nicht den Netzstecker aus der Steckdose, indem Sie am Netzkabel ziehen. Immer am Stecker anfassen.

• Ziehen Sie den Netzstecker, wenn das Gerät nicht in Benutzung ist.

• Dieses Gerät eignet sich nicht zur Benutzung auf Langhaarteppichen oder Flokativorlegern.

• Lassen Sie das Netzkabel während des Betriebs nicht mit heißen Oberächen in Berührung kommen.

• Verlegen Sie das Netzkabel nicht unter Teppichen, Vorlegern, Läufern usw. Legen Sie das Netzkabel außerhalb von Gehbereichen, so dass niemand darüber stolpert.

• Das Netzkabel nicht verdrehen, verbiegen oder um das Gerät wickeln, da dies dazu führt, dass die Kabelisolierung schwächer wird und bricht. Achten Sie immer darauf, dass das gesamte Netzkabel von der Kabelaufwicklung abgewickelt ist.

• Nicht im Freien oder auf einem nassen Untergrund stehend verwenden.

• Nicht einlagern, solange das Gerät noch warm ist.

• Dieses Gerät eignet sich nicht zur Benutzung durch kleine Kinder oder gebrechliche Personen ohne Betreuung.

• Kleine Kinder müssen beaufsichtigt werden, so dass sie mit dem Gerät nicht spielen.

• Das Gerät darf nicht unter Wandsteckdosenanschlüssen betrieben werden.

• Verwenden Sie das Gerät nicht mit einer Programmierung, Zeitschaltuhr oder einem anderen Gerät, das die Heizung ein- oder ausschaltet. Es besteht eine Brandgefahr, wenn die Heizung abgedeckt wurde oder falsch aufgestellt wurde.

• Die Heizung nicht abdecken! Überlastungsgefahr!

• Um die Gefahr eines Stromschlags zu vermeiden, das Gerät und das Netzkabel nicht in Wasser tauchen, dem Regen, der Feuchtigkeit oder anderen Flüssigkeit aussetzen, als der, die zum Betrieb des Geräts notwendig sind.

• Das Schutzgitter gewährt kleinen Kindern und gebrechlichen Personen keinen vollständigen Schutz.

• Wenn das Netzkabel beschädigt ist, muss es von einem qualizierten Elektriker ersetzt werden, um Gefahren abzuwenden.

• Verwenden Sie das Gerät nur zu dem vorbestimmten Zweck, wie in der Bedienungsanleitung beschrieben.

• Jeder andere Gebrauch wird nicht empfohlen und kann zu einem Brand, einem Stromschlag oder einer anderen Personenverletzung führen.

• Das Gerät ist nur für den Hausgebrauch und nicht für geschäftliche oder industrielle Zwecke bestimmt.6

• Nehmen Sie das Heizgerät aus dem Karton.

• Entfernen Sie das Verpackungsmaterial.

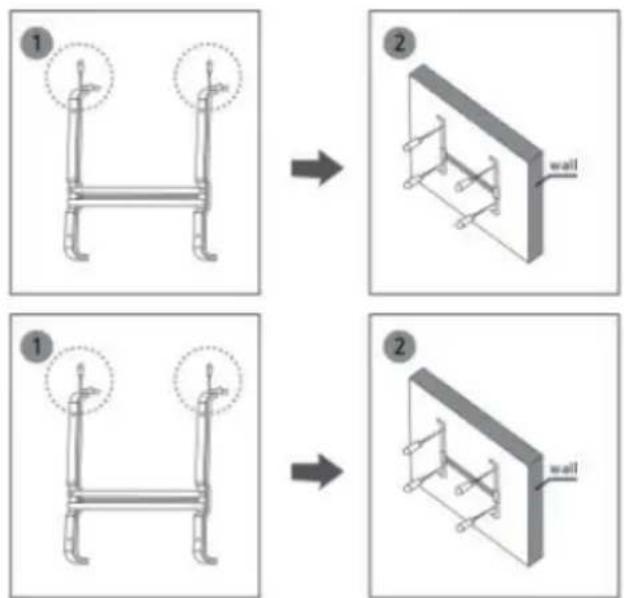

• Überprüfen Sie die Montageteile Freistehende Aufstellung

• Die Füße an der Fußleiste befestigen.

• Für die Wandmontage siehe Schema G2. a. Entfernen Sie die Halterung vom Gehäuse, b. Bohren Sie die Befestigungslöcher an beiden Seiten der Wand, setzen Sie dann die Kunststoffdübel ein, befestigen Sie den Wandhalter mit einer Schraube in der Wand. c. Bringen Sie das Heizgerät in eine geeignete Position, so dass die Löcher mit der Halterung übereinstimmen, siehe Abbildung 3. d. Ziehen Sie die Schraube an der Oberseite der Halterung fest, um sie sicher zu xieren, siehe Abbildung 4.

• Achten Sie auf die Position des Konvektors in Bezug auf andere Objekte.

• Es ist verboten, das Gerät unter die Steckdose zu stellen.

• Der Konvektor hat die Schutzklasse IP24.

• Wenn Sie das Gerät im Badezimmer aufstellen, vermeiden Sie das Eindringen von Wasser auf der Oberäche.7

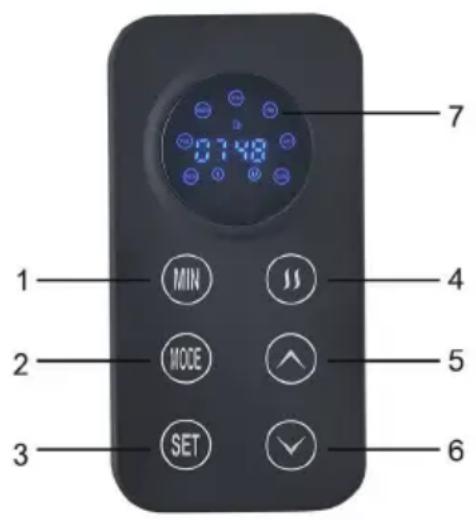

BEDIENUNG Vorsicht: Gefahr einer Verbrennung Fassen Sie das Heizgerät während des Betriebs nicht an. Das Gehäuse wird heiß. Bedienfeld 1 Minuten-Taste 2 Stunden-Taste & Modus wechseln 3 Wochen-Taste & Funktionsauswahl 4 Ein/Aus-Taste 5 Temperatur erhöhen & Timer starten 6 Temperatur senken & Timer beenden 7 Display Das Gerät verfügt über 3 Modi: A Normaler geschlossener Modus: Licht-Symbol . In diesem Modus können Sie 1. Woche 2. Stunde 3. Minute einstellen. Funktionsweise: Wählen Sie auf dem Bedienfeld , um die Beleuchtung von zu aktivieren. Drücken Sie lange , um die Stunden einzustellen, drücken Sie lange um die Minute einzustellen, drücken Sie lange , um die Woche einzustellen. B: Wöchentlicher Timer-Modus: Licht-Symbol . In diesem Modus kann der Betriebszustand und der Ruhezustand der folgenden Zeitspanne eingestellt werden:

1. Mo. bis Fr. 2. Mo. bis Sa. 3. Jeden Tag 4. Mo., Mi., Fr. 5. Di., Do., Sa. 6.

Wochenende 7. Mo. bis Mi. 8. Do. bis Sa. 9. Alle normal geöffnet. Bei jeder Einstellung kann die Arbeits- oder Ruhezeit separat eingestellt werden. Funktionsweise: Wählen Sie auf dem Bedienfeld, um die Beleuchtung von zu aktivieren, und drücken Sie , um in einen der 9 Arbeitsmodi unter dem Wochenzeitmodus zu wechseln. Nachdem einer der Modi ausgewählt wurde, stellen Sie die Betriebseinstellung abwechselnd ein, berühren Sie die Taste ,um zwischen hoher und niedriger Leistung zu twählen. Tippen Sie auf ,um die Betriebszeit einzustellen, jeder Tastendruck entspricht einer Stunde. Tippen Sie auf8

, um die Ruhezeit einzustellen, jeder Klick entspricht einer Stunde. C: Normaler Offener Modus: Licht-Symbol Dieser Modus kann nur für Temperatur- und Betriebseinstellung genutzt werden.

1. Wechseln Sie bei Bedarf in den Wochenzeitmodus und suchen Sie den

entsprechenden Tag für die Einstellung der Betriebszeit (digitaler Anzeigebereich). Die Betriebseinstellung (niedrige Stufe , hohe Stufe ). Die Temperatur (die zwei vorne angezeigten Ziffern ist die aktuelle Temperatur, die zwei hinten angezeigten Ziffern die Einstelltemperatur, die Displaytemperatur 0-80, die Einstelltemperatur 5-40).

2. Wenn kein Timing benötigt wird, sollten Sie die Betriebszeit auf 24 Stunden am Tag

einstellen. Kindersicherung:

1. Durch ein langes Drücken von , werden alle Tasten gesperrt, sobald das

Schloss-Symbol auf dem Bildschirm leuchtet.

2. Durch ein langes Drücken von , werden alle Tasten entriegelt, sobald das

Schloss-Symbol auf dem Bildschirm erlischt. Offenes Fenster - Funktion Das Symbol leuchtet, wenn die Umgebungstemperatur plötzlich unter der eingestellten Raumtemperatur liegt.9

Warnung: Gefahr eines Stromschlags Ziehen Sie vor der Reinigung des Staubbehälters den Netzstecker.

REINIGUNG UND PFLEGE

• Warten Sie vor der Reinigung, bis das Gerät abgekühlt ist und ziehen Sie den Netzstecker.

• Verwenden Sie keine Schleif- und Lösungsmittel. Wischen Sie das Produkt mit einem weichen, feuchten Tuch ab.

• Sie müssen die Oberäche regelmäßig von Staub befreien.

• Das Waschen und Einlegen des Gerätes in Wasser ist verboten!

• Wenn Sie die Heizung für längere Zeit nicht benutzen, wischen Sie sie ab und bewahren Sie das Gerät in der Verpackung auf.

• Das Gerät sollte in einem trockenen, belüfteten Raum aufgestellt werden. Vermeiden Sie hohe Luftfeuchtigkeit und mechanische Einwirkungen auf das Gerät.10

TECHNISCHE PARAMETER Modellkennung(en) 10032940 10032941 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung Pnom

kW Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat nein Mindestwärmeleistung (Richtwert) Pmin

kW Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/ oder Außentemperatur nein Maximale kontinuierliche Wärmeleistung Pmax

kW Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/ oder Außentemperatur nein Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung nein Bei Nennwärmeleistung (Ventilator-Motor) elmax n.a.

Art der Wärmeleistung/Raumtemperaturkontrolle Bei Mindestwärmeleistung (Ventilator-Motor) elmin n.a. kW Einstuge Wärmeleistung, keine Raumtemperaturkontrolle nein Im Bereitschaftszustand elSB n.a. kW Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle nein Raumtemperaturkontrolle mit mechanischem Thermostat nein Mit elektronischer Raumtemperaturkontrolle nein Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung nein Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung

Sonstige Regelungsoptionen Raumtemperaturkontrolle mit Präsenzerkennung nein Raumtemperaturkontrolle mit Erkennung offener Fenster nein Mit Fernbedienungsoption nein Mit adaptiver Regelung des Heizbeginns ja Mit Betriebszeitbegrenzung nein Mit Schwarzkugelsensor nein Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland11

HINWEISE ZUR ENTSORGUNG

Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit Ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zur gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen Konformitätserklärung Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin Dieses Produkt entspricht den folgenden Europäischen Richtlinien: 2009/125/EG (ErP) 2011/65/EU (RoHS) 2014/30/EU (EMV) 2014/35/EU (LVD)12

• Nehmen Sie das Heizgerät aus dem Karton.

• Entfernen Sie das Verpackungsmaterial.

• Überprüfen Sie die Montageteile Freestanding installation
