BEDIENUNGSANLEITUNG 10032788 Klarstein

Hinweis: Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Technische Daten

Artikelnummer 10032787 100327	88 10032789 10032790
Stromversorgung 230 V ~ 50 Hz
Leistung 1000 W 2000 W

Sicherheitshinweise

• Lesen Sie diese Anleitung sorgsam.
• Prüfen Sie ob Ihre Netzspannung der auf dem Typenschild entspricht.
• Verwenden Sie das Gerät nicht mit beschädigtem Netzkabel.
• Halten Sie Gerät und Kabel fern von Hitzequellen und scharfen Gegenständen.
• Ein beschädigtes Netzkabel darf nur vom Hersteller oder einer Fachwerkstatt ersetzt werden.
• Das Gerät darf nur im ausgeschalteten Zustand mit dem Stromnetz verbunden werden.
• Schalten Sie das Gerät aus bevor Sie es vom Stromnetz trennen, reinigen oder warten.
• Ziehen Sie nie am Netzkabel sondern nur am Stecker.
  • Die Heizung darf nur in unmittelbarer Nähe zu einer Steckdose aufgestellt werden.
• Stellen Sie das Gerät nie in der Nähe von Benzin, Farben oder andere brennbaren Flüssigkeiten auf.
• Nur für Innenräume geeignet.
• Decken Sie zur Vermeidung von Überhitzung die Heizung niemals ab.
• Um eine mögliche Brandgefahr zu vermeiden, decken Sie keine Luftein- oder auslässe ab.
• Fassen Sie die heißen Oberflächen nicht an.
• Es dürfen keine Fremdkörper in das Gerät gelangen, da dieses zu Stromschläge, Feuer oder anderen Fehlfunktionen führen kann.
• Bedienen Sie das Gerät und fassen Sie den Netzstecker nur mit trockenen Händen an.
• Das Gerät darf nur von geeigneten Personen bedient werden. Andere Personen z.B. Kinder sollten bei der Bedienung beaufsichtigt werden.
• Kinder dürfen mit dem Gerät nicht spielen.
• Das Gerät muss während des Betriebs beaufsichtigt werden.
• Der Hauptgrund von Überhitzungen ist, dass sich Staub und Flusen im bzw. am Gerät ablagern. Um diese zu entfernen, schalten Sie das Gerät aus und reinigen Sie die Luftein-/auslässe und Belüftungsgitter mit einem Staubsauger.
• Stellen Sie die Heizung nicht auf einen Teppich. Verlegen Sie die Kabel nicht unter Teppichen. Legen Sie das Kabel so, dass niemand stolpern kann.
• Verwenden Sie die Heizung nicht in Feuchträumen wie Badezimmern, Duschen und Schwimmbädern.
• Räumern Sie das Gerät erst nach dem Abkühlen weg. Lagern Sie es an einem kühlen, trockenen Ort.
• Um eine Gefährdung durch ein unbeabsichtigtes Einschalten mittels Temperaturschalter zu vermeiden, muss das Gerät an einen nicht dauerhaft betriebenen Stromkreis angeschlossen werden. Dieses erreichen Sie durch eine externe Schalteinrichtung, wie eine Zeitschaltuhr (nicht im Lieferumfang enthalten).

Produktdatenblatt

Modellkennung(en) 10032787	10032788
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung	Pnom	1.0	kW		Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	k.A.
Mindestwärmeleistung (Richtwert)	Pmin	1.0	kW Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			k.A.
Maximale kontinuierliche Wärmeleistung	Pmax,c	1.0	kW Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			k.A.
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung k.A.
Bei Nennwärmeleistung (Ventilator-Motor)	elmax k.A. kW				Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung (Ventilator-Motor)	elmin	k.A.	kW		Einstufige Wärmeleistung, keine Raumtemperaturkontrolle	nein
Im Bereitschaftszustand	eISB	0.00124	W		Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	nein
					Mit elektronischer Raumtemperaturkontrolle	nein
					Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung	nein
					Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung	ja
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	nein
					Mit Fernbedienungsoption	nein
					Mit adaptiver Regelung des Heizbeginns nein
					Mit Betriebszeitbegrenzung	nein
					Mit Schwarzkugelsensor	nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland
Modellkennung(en) 10032789	10032790
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung Pnom 2.0 kW Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat						k.A.
Mindestwärmeleistung (Richtwert)	Pmin	2.0	kW Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			k.A.
Maximale kontinuierliche Wärmeleistung	Pmax,c	2.0	kW Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			k.A.
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung k.A.
Bei Nennwärmeleistung (Ventilator-Motor)	elmax k.	A. kW			Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung (Ventilator-Motor)	elmin	k.A.	kW		Einstufige Wärmeleistung, keine Raumtemperaturkontrolle	nein
Im Bereitschaftszustand	eISB	0.00124	W		Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	nein
					Mit elektronischer Raumtemperaturkontrolle	nein
					Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung	nein
					Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung	ja
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	nein
					Mit Fernbedienungsoption	nein
					Mit adaptiver Regelung des Heizbeginns nein
					Mit Betriebszeitbegrenzung	nein
					Mit Schwarzkugelsensor	nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Geräteübersicht

1 Zierblende Glas
2 LCD-Anzeige
3 Bedienfeld
4 Ein-/Aus Schalter
5 Standfuß

1 2 3 4 5

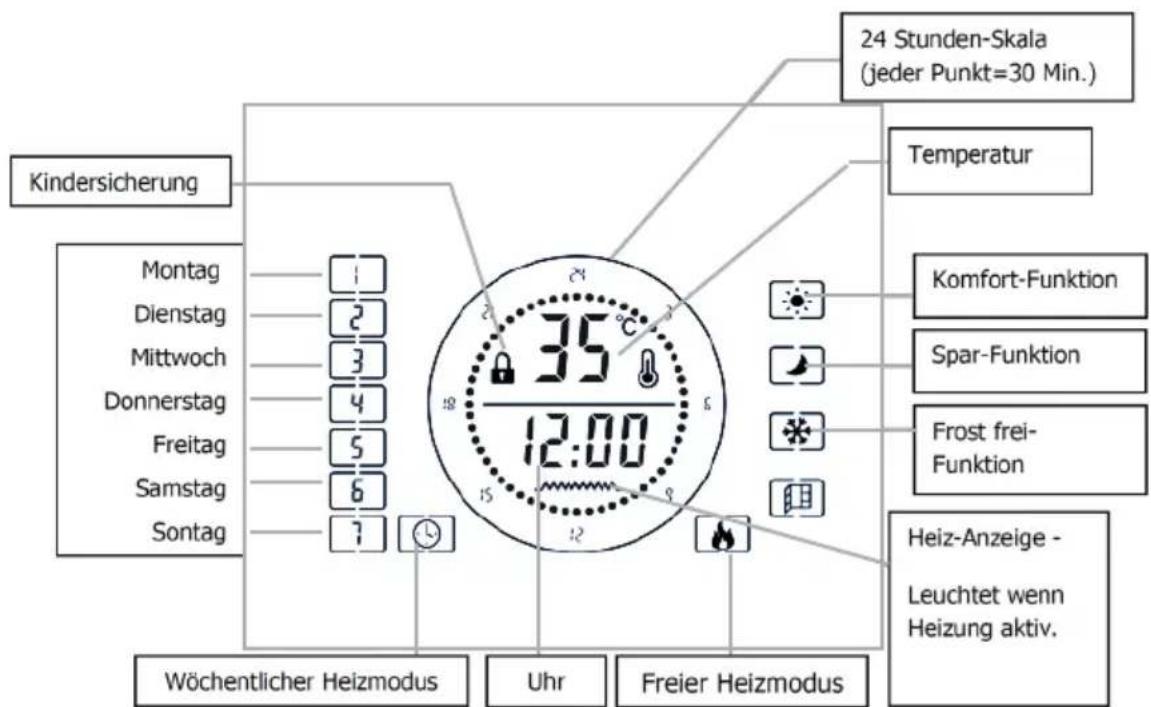

Displayanzeigen

Kindersicherung Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sontag Wöchentlicher Heizmodus 35°C 12:00 Uhr Freier Heizmodus 24 Stunden-Skala (jeder Punkt=30 Min.) Temperatur Komfort-Funktion Spar-Funktion Frost frei- Funktion Heiz-Anzeige - Leuchtet wenn Heizung aktiv.

Bedienfeld

	Standby-Taste:Gerät ein/ausschalten.		Temperatur-einstellungen		Wert erhöhen
	Uhrzeit einstellen.		Eingabe bestätigen /Menü aufrufen		Wert verringern
	Programmeinstellungen

Montage

Standmontage

1. Drehen Sie das Gerät auf den Kopf. Setzen Sie es auf einem weichen Tuch oder Teppich ab.
2. Bringen Sie den Fuß an der richtigen Stelle auf der Unterseite des Geräts an (siehe Bild unten). Verwenden Sie dazu die beiliegenden Schrauben. Ziehen Sie die Schrauben mit einem Schraubenzieher fest.

1. Sie benötigen 4 Halterungen, 6 Dübelschrauben und 6 weitere Schrauben aus der Box. Befestigen Sie 2 Halterungen an der Wand.. Zeichnen Sie die Bohrungen an (siehe Bild unten).

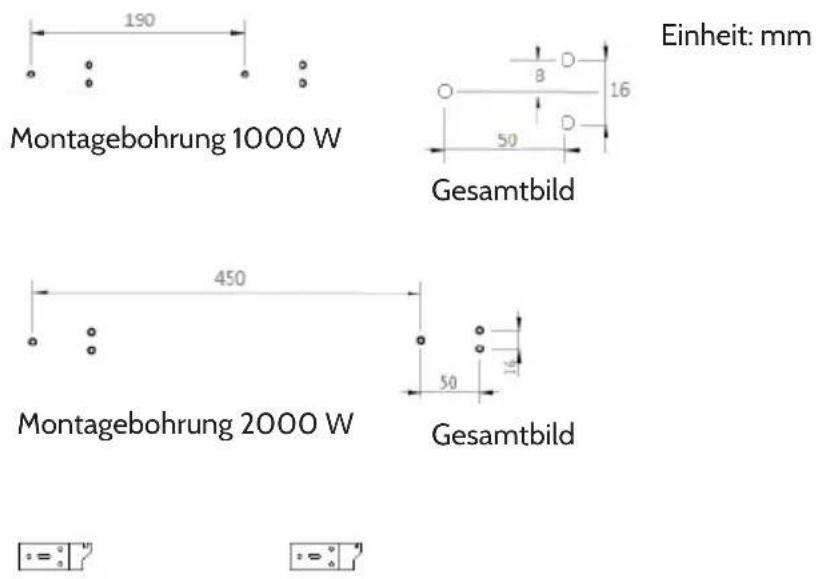

190 Montagebohrung 1000 W Einheit: mm 8 16 50 Gesamtbild 450 50 14 Montagebohrung 2000 W Gesamtbild

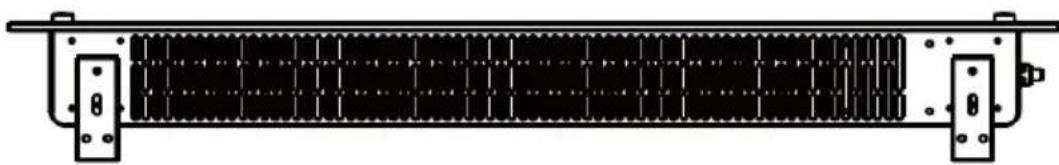

1. Bringen Sie auf der Unterseite des Geräts 2 Halterungen an.

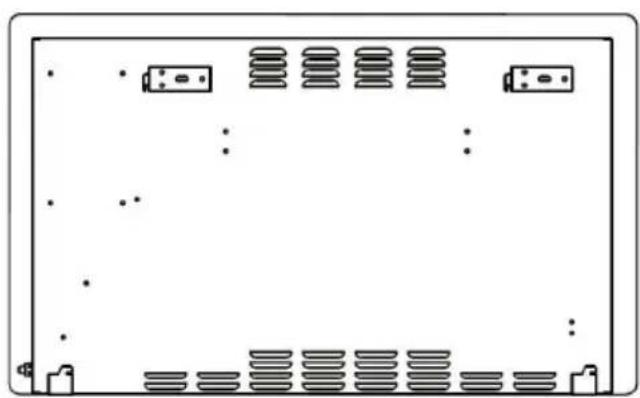

1. Halten Sie das Gerät seitlich. Sehen Sie auf die Position der Bohrungen auf der Gehäuserückseite. Setzen Sie das Gerät auf die Halterungen.

Inbetriebnahme und Bedienung

Ein-/Ausschalten

1. Stellen Sie den An/Aus Schalter (4) auf die Position „I”.
2. Drücken Sie die Standby-Taste um den Standby-Modus zu verlassen. Die Anzeige zeigt nun die aktuelle Raumtemperatur und Uhrzeit (Standard 12:00) an. Durch erneutes Drücken dieser Taste wechselt das Gerät zurück in den Standby-Modus.

Hinweis: Wenn Sie den I / O-Schalter auf die Position „O“ stellen, werden nur die Timer-Einstellung gelöscht. Alle anderen Funktionseinstellungen bleiben erhalten.

Betriebsmodus wählen

Die Heizung verfügt über zwei verschiedene Heizmodi:

- Freier Heizmodus

- Programmierter wöchentlicher Heizmodus

Drücken Sie "PROG und wählen Sie mit den Pfeiltasten den gewünschten Modus. Das entsprechende Symbol blinkt auf der Anzeige. Bestätigen Sie die Wahl mit „OK.

Freier Heizmodus

Dieser Modus umfasst mehrere Heizfunktionen:

Komfort		Mit der Komfort-Funktion wird der Raum auf eine gewünschte Temperatur aufgeheizt. Zum Aktivieren drücken Sie die Pfeiltasten, bis das Symbol angezeigt wird. Die voreingestellte Temperatur beträgt 35°C. Drücken Sie zum Einstellen die Taste [°C]
Spar		Mit der Spar-Funktion wird die eingestellte Temperatur gehalten. Ist die eingestellte Temperatur die Umgebungstemperatur wechselt das Gerät automatisch von Komfort zu Spar. Ist die Umgebungstemperatur 5°C niedriger als die eingestellte Temperatur wechselt das Gerät automatisch zurück zu Komfort.
Frostfrei		Die Frost frei-Funktion ist dafür geeignet eine Mindesttemperatur vom 5 °C zu halten (diese Temperatur ist nicht einstellbar). Dies ist die voreingestellte Funktion im freien Heizmodus. Die Funktion wird nach dem Aktivieren des freien Heizmodus gestartet.

Hinweis: Wenn die Umgebungstemperatur der eingestellten Temperatur einspricht, kann man mit den Pfeiltasten von Spar zu Frostfrei wechseln.

Programmierter wöchentlicher Heizmodus

1. Die Taste PROG drücken, um in den Wochenheizmodus zu gelangen. Bewegen Sie den Cursor über das Uhrensymbol unten links im Display.
2. Nun blinkt der Cursor bei der Tagesanzeige und der Wochenanzeige (links im Menü).
3. Verwenden Sie die Pfeiltasten hoch und runter, um das den zu programmierenden Tag zu wählen (1-7).
4. Den Tag mit der Taste PROG bestätigen.
5. Mit den Pfeiltasten den Heizmodus (Komfort-, Spar- und Frostschutzmodus), wählen. Der Cursor wandert zwischen den Modi.
6. Damit haben Sie den ersten 30-MInuten-Zyklus gewählt. Der Cursor bewegt sich zum nächsten 30-Minuten Zyklus.
7. Die Pfeiltatsen hoch und runter drücken, um die Zeit auszuwählen.
8. Programmieren Sie jeden Tag der Woche nach den obigen Schritten einzeln.

t

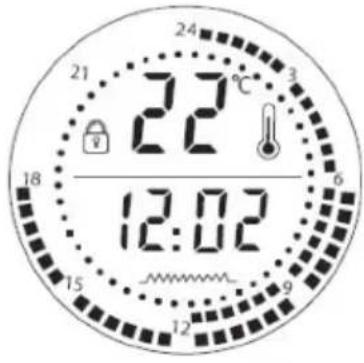

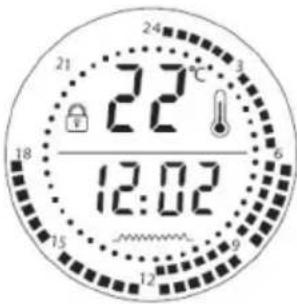

24-Stunden-Skala

24-Stunden-Skala: Jedes Viereck entspricht 30 Minuten.			Vierecke innen und außen zeigen die Komfort-Funktion.
			Vierecke innen zeigen die Frostfrei-Funktion.
			Vierecke außen zeigen die Spar-Funktion.

Das Beispielbild zeigt folgende Einstellungen:

0 - 6 Uhr: Frost frei-Funktion6 - 12 Uhr: Komfort-Funktion12 - 18 Uhr: Spar-FunktionHinweis:Die Funktion können nicht gleichzeitig eingestellt werden.Stellen Sie den Schalter (4) auf „O“, werden sämtliche Einstellungen gelöscht.

Temperatur einstellen

1. Drücken Sie die Taste [TEMP]. Die Temperaturanzeige beginnt zu Blinken.
2. Wählen Sie mit dem Pfeiltasten die gewünschte Temperatur.
3. Drücken Sie zur Bestätigung erneut .TEMP

Verriegelung / Kindersicherung

1. Um die Heizung in den Standby-Modus mit aktivierter Kindersicherung zu schalten, drücken und halten Sie die OK-Taste für 5 Sekunden. Im Display erscheint das Schloss-Symbol.
2. Zum Entsperren halten zuerst „OK“ 5 Sekunden lang gedrückt.

Uhrzeit einstellen

Drücken Sie zum Stellen der Uhrzeit und die Stunden beginnen zu blinken. Stellen Sie mit den Pfeiltasten die Stunden ein und bestätigen dieses mit der Uhr-Taste. Nun blinken die Minuten. Stellen Sie mit den Pfeiltasten die Minuten ein und bestätigen die Eingabe erneut mit der Uhr-Taste.

Funktion „Offenes Fenster“

Wenn die Temperatur in allen Heizmodi (Komfortmodus, Eco-Modus) bei geöffnetem Fenster innerhalb von 30 Minuten um 5 °C sinkt, hört das Gerät auf zu heizen. Das Fenster-Modus-Symbol blinkt im Display. Wenn Sie mit dem Heizen fortfahren möchten, müssen Sie das Gerät erste entsperren (falls es gesperrt ist). Halten Sie dann die OK-Taste 5 Sekunden lang gedrückt, um den Heizbetrieb zurückzusetzen.

Reinigung und Pflege

Wartung

Trennen Sie die Heizung vor jeder Wartung vom Stromnetz und lassen Sie diese vollständig abkühlen. Entfernen Sie mittels eines Staubsaugers Staub und Flusen von den Lüftungsgittern. Reinigen Sie das Gehäuse mit einem feuchten Lappen oder trocknen es anschließend. Es darf kein Wasser in das Geräteinnere gelangen.

Lagerung

Trennen Sie die Heizung vor dem Lagern vom Stromnetz und lassen Sie diese vollständig abkühlen. Falls Sie das Gerät für längere Zeit nicht benötigen, verstauen Sie die es zusammen mit der Bedienungsanleitung in der Originalverpackung. Lagern Sie diese an einen trockenen, kühlen Ort. Stellen Sie keine schweren Gegenstände auf den Karton, das sonst das Gerät Schaden nehmen könnte.

Hinweise zur Entsorgung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

2009/125/EG (ErP)
