10032777 - Pfanne Klarstein - Kostenlose Bedienungsanleitung

Marke	Klarstein
Modell	10032777
Produkttyp	Elektrischer Heizlüfter
Stromversorgung	220-240 V ~ 50 Hz
Maximale Leistung	2200 W
Temperaturbereich	5 °C bis 35 °C (einstellbar in 1 °C-Schritten)
Timer	0 bis 24 Stunden
Heizmodi	Intelligent, Sanfte Brise, Mittelstarker Wind
Besondere Funktionen	Oszillation, Fernbedienung, Kindersicherung, automatische Abschaltung (12 h)
Anzeige	Digitaldisplay mit Hintergrundbeleuchtung
Sicherheitsschutz	Sturzsicherung (E3), Überhitzung (FF), Kurzschluss (E1/E2)
Reinigung	Weiches feuchtes Tuch; nicht eintauchen
Wartung	Motor ab Werk geschmiert, keine Nachschmierung erforderlich
Empfohlene Verwendung	Zusatzheizung in gut isolierten Räumen
Enthaltenes Zubehör	Fernbedienung

Häufig gestellte Fragen - 10032777 Klarstein

Wie stelle ich die gewünschte Temperatur ein?

Drücken Sie während des Betriebs die Tasten + oder -, um die Temperatur in 1-°C-Schritten von 5 °C bis 35 °C einzustellen. Das Gerät bestätigt und zeigt die eingestellte Temperatur nach 3 Sekunden ohne Eingabe an.

Wie verwende ich den Timer?

Drücken Sie im Betrieb die Taste Timer. Die Timer-Anzeige erscheint. Verwenden Sie + und -, um die Ausschaltzeit (0-24 h) einzustellen. Lassen Sie 5 Sekunden zur Bestätigung. Stellen Sie auf 0, um abzubrechen.

Was bedeuten die Fehlercodes E1, E2, E3 und FF?

E1 oder E2: Kurzschluss oder Temperatursensorfehler. E3: Gerät umgekippt (Sturzsicherung). FF: Überhitzung (Raumtemperatur > 50 °C). In allen Fällen stoppt das Gerät und die Tasten sind inaktiv. Ziehen Sie den Stecker und kontaktieren Sie den Kundendienst.

Wie reinige ich den Heizlüfter?

Verwenden Sie ein weiches Tuch für Staub. Für die Außenseite wischen Sie mit einem feuchten (nicht nassen) Tuch, das in eine milde Reinigungslösung getaucht wurde, und trocknen Sie dann mit einem weichen, trockenen Tuch. Tauchen Sie das Gerät niemals in Wasser.

Wie aktiviere ich die Kindersicherung?

Drücken Sie bei eingeschaltetem Gerät oder im Standby gleichzeitig die Tasten + und - für 2 Sekunden. Wiederholen Sie den Vorgang zum Deaktivieren.

Wie schalte ich die Displaybeleuchtung aus?

Drücken Sie im Betrieb gleichzeitig die Tasten + und - für 2 Sekunden. Wiederholen Sie zum Einschalten.

Wie verwende ich die Fernbedienung?

Die Tasten der Fernbedienung haben die gleichen Funktionen wie die des Bedienfelds. Richten Sie sie auf den Empfänger des Geräts. Stellen Sie sicher, dass die Batterien eingelegt sind.

Welche Heizmodi sind verfügbar?

Drücken Sie mehrmals die Taste Mode, um zwischen Intelligent (automatische Regelung), Sanfte Brise (sanfter Wind) und Mittelstarker Wind (stärkerer Wind) zu wechseln. In den Modi Brise und Mittelstarker Wind heizt das Gerät ohne Temperatureinstellung (Anzeige '-').

Wie aktiviere ich die Oszillationsfunktion?

Drücken Sie während des Betriebs die Oszillationstaste, um die Drehbewegung des Geräts zu starten. Drücken Sie erneut, um sie zu stoppen.

Schaltet sich das Gerät automatisch aus?

Ja, wenn der Timer nicht eingestellt ist, schaltet sich das Gerät nach 12 Stunden Inaktivität automatisch aus. Zeigt dann '--' auf dem Display an.

BEDIENUNGSANLEITUNG 10032777 Klarstein

Hinweis: Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALT

Technische Daten 3

Sicherheitschinweise 4

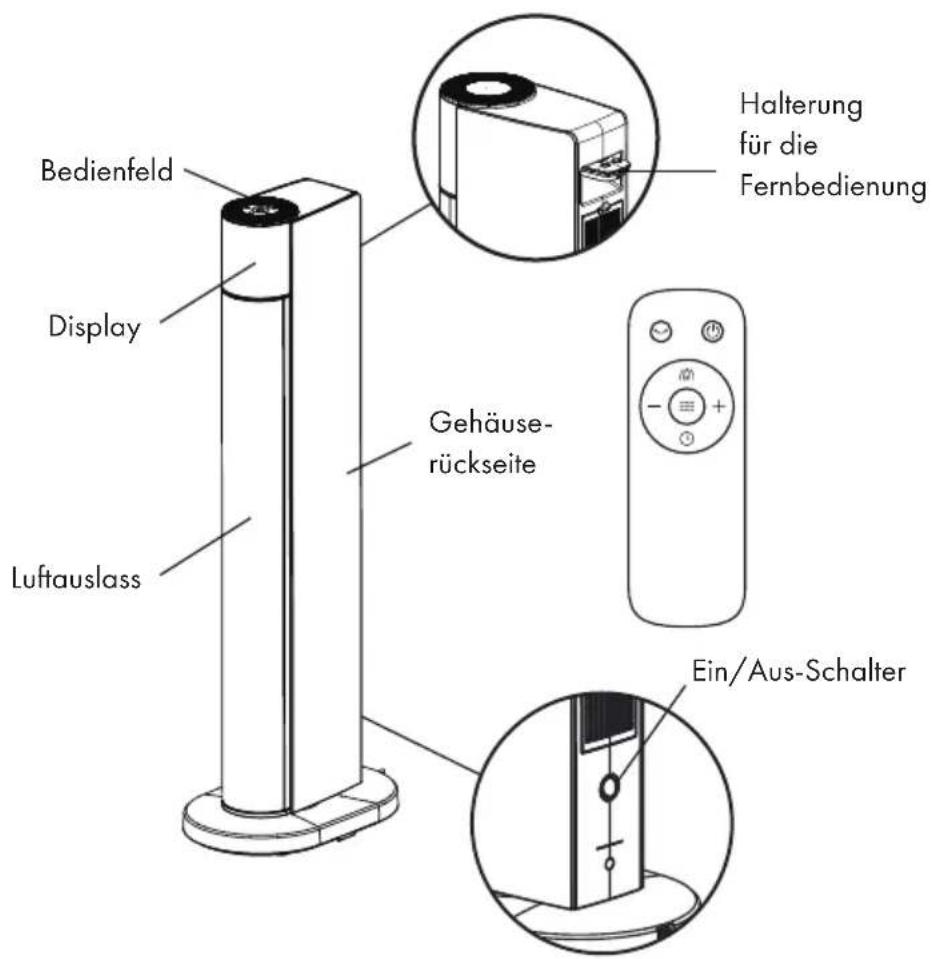

Geräteübersicht 5

Reinigung und Wartung 7

Hinweise zur Entsorgung 9

Technische Parameter 10

TECHNISCHE DATEN

Artikelnummer 10032777
Stromversorung 220-240 V~ 50 Hz
Leistung max. 2200 W

SICHERHEITSHINWEISE

Lesen Sie die Sicherheitshinweise sorgfältig durch und bewahren Sie sie zum Nachschlagen auf.

Um die Gefahr von Branden, Stromschlagen, Verbrennungen und anderen Verletzungen vorzubeugen, ist es wichtig, bei der Verwendung von Geräten grundlegende Maßnahmen zu ergreifen.

Um eine Überhitzung zu vermeiden,decken Sie den Heizkorper nicht ab.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem Kundendienst oder einerähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
- Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschrankten körperlichen, sensorischen und geistigen Fähigkeiten und Kenntnissen verwendet werden, wenn sie in die sichere Verwendung des Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und Wartung darf von Kindern nicht ohne Aufsicht durchgeführt werden.
- Das Heizgerätarf sich nicht unmittelbar unter einer Steckdose befinden.
- Verwenden Sie diese Heizung nicht in der unmittelbaren Umgebung eines Bades, einem Dusche oder eines Schwimmboa.
VORSICHT - Eine Teile des Geräts konnen sehr heißt werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss dont herrschen, wo Kinder und gefahrdete Personen anwesend sind.

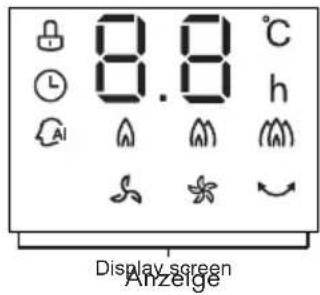

Display

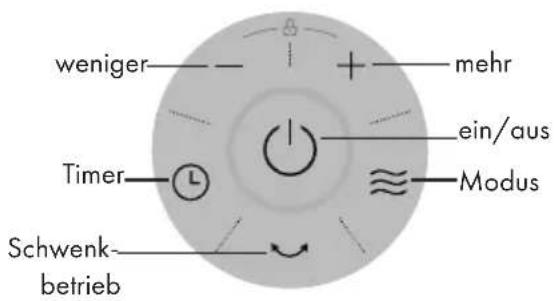

Taste Funktion
Ein/Aus1	Drücken Sie im Standby-Modus die Ein/Aus-Taste, um in den Betriebsmodus zu gelangen. Die Heizelemente beginnen zu heizen. Das Gerät lauft unter dem zuvor gespeicherten Modus und Tempe-ratur. Drücken Sie im Betriebsmodus die Ein/Aus-Taste, um in den Bereitschaftzustand zu gelangen. Die Heizung stellt den Betrieb ein.
Heizstufe ≈	Nach dem Einschalten befindet die Heizung sich standardmäßig im intelligenten Betriebsmodus. Drücken Sie wiederholt MODE. Die Heizung wechselt reihum zwischen dem intelligenten Modus, der niedrigen und hohen Stufe des Heizlufungsbetriebs, der Brise und der sanften Brise.
+ und - Drücken	Sie im Betrieb die Tasten + oder - um die Heiztemperatur einzustellen. Der Temperaturbereich besteht von 5 °C bis 35 °C. Die einstellbare Temperaturstufe ist 1 °C. Das Gerät bestätigt die Einstellung und zeigt die eingestellte Temperatur an (wenn innerhalb von 3 Sekunden keine weitere Eingabe erfolgt). Wenn die Raumtemperatur die eingestellte Temperatur erreicht hat, blinkt die Anzeige für 10 Sekunden und der Heizbetrieb wird eingestellt. Wenn die Temperatur sich unter der eingestellen Temperatur befindet, goes das Gerät wieder in den Heizbetrieb über. In den drei Windstufen kann das Gerät ohne Temperatureinstellung laufen. In der Anzeige steht dann "--"
Timer2 These Taste	Die Timeranzeige erscheint, die Temperaturanzeige blendet aus. Die verbleibende Zeit blinkt in der Anzeige. Mit den Tasten + und - stellen Sie die Stunden der Abschaltzeit ein. Der Bereich ist 0-24 Stunden. Erfolgt für 5 Sekunden keine weitere Tasteneingabe. Das Gerät bestätigt die Zeit und verlässt die Timer-Einstellung. Bei der Einstellung „0" wird der Timer abgebrochen. Wenn die eingestellte Zeit nicht „0" ist, beginnnt der Timer.

Schwenkbewegung

These Tasteswahrend des Betriebs drucken,um die Schwenkbewegung zu starten.

REINIGUNG UND WARTUNG

1. Flockiger Staub, der sich angesammelt hat, kann mit einem weichen Tuch entfern werden. Wischen Sie die Außenflächen des Heizgerätes gelegentlich mit einem Tuch (angefeuchtet, nicht tropfnass) mit einer Lösung von Feinwaschmittel und Wasser. Trocknen Sie das Gehäuse vorher gründlich mit einem weichen, trockenen Tuch
2. Der Ventilatormotor ist werkseitig geschmiert und benötigt keine weitere Schmierung.
3. Es ist keine weitere Pfege Ihrersects erforderlich oder empfehlenswert. Wenn eine Reparatur erforderlich ist, senden Sie Ihr Heizgerät zu einem Kundendienst.
4. Lagern Sie die Heziehung an einem sauberen und trockenen Ort, wenn sie nicht benutzt wird.

HINWEIS - Tragbare elektrische Heizgeräte sind für die punktuelle Beheizung konzipiert oder als zusätzliche Wärmequelle. Sie sind nicht dazu bestimmt, als Hauptheizung zu fungieren.

Hinweis: Wenn das Gerät zum ersten Mal in Betrieb ist, konnen Spuren von Rauch oder Geruch entstehen. Setzen Sie sich während des Heizens nicht auf den Heizkörper. Der Geruch verfliegt schnell und kehrt nicht wieder.

Displayabschaltung

Wenn das Gerät sich im Betriebszustand befindet, schaltet das Display sich automatisch aus und das Modussymbol bleibt erhalten, wenn innerhalb von 1 Minute keine Bedienung erfolgt. Drücken Sie zwei Sekunden lang die "+" Taste und die "-" Taste gleichzeitig, um die Displayabschaltung zu deaktivieren. Drücken Sie die Taste und die "-"-Taste erneut für 2 Sekunden, um die Displayabschaltung wieder zu aktivieren.

Temperaturfuhler und Kurzschlussschutz

Wenn ein Kurzschluss- oder Leerlaufschutz für den Temperatursensor ausgelöst wird, zeigt der digitale Bildschirm in jedem Modus E1 oder E2 an und blinkt unaufhörlich. Die Tasteneinfabe Funktioniert nicht mehr und der Summer ertont zehnmal.

Hitgeschutz

Wenn die Raumtemperatur im Betriebsmodus 50^ übersteigt, schaltet das System sich ab, der digitale Bildschirm zeigt "FF" an. Er blinkt ein mal pro Sekunde, die Taten Funktioniert nicht, und nur das Ausschalten kann den Schutz beenden.

Umsturzschutzfunktion

Wenn die Maschine in ein- oder ausgeschaltetem Zustand umkippt, schaltet das Systemsofar alle Heizkomponenten ab und zeigt "E3" an.

Die Tastenbeleuchtung und den Summer deaktivieren

Drücken Sie im Betriebsmodus gleichzeitig die Timing-Taste und die Modus-Taste für 2 Sekunden, um die Tastenbeleuchtung und den Summer zu deaktivieren. Wiederholen Sie diese Aktion, um diese Funktionen wieder zu aktivieren.

Kindersicherung

Im Ein- oder Ausschaltmodus, drücken Sie gleichzeitig die Tasten "+" und "-" zum ersten Mal für 2 Sekunden, um die Kindersicherung zu aktivieren. Wiederholen Sie diese Aktion, um sie zu deaktivieren.

Automatische Abschaltfunktion

Der Bildschirm zeigt "--" an, wenn der Thermostat des Heizgeräts nicht aktiv ist. Wenn die Timerfungtion ausgeschaltet ist, schaltet das Heizgerät sich nach 12 Stunden ohne Tastenbedienung automatisch ab.

Fernbedienung

Verwendung einer Fernbedienung: Die Tastenfunktion ist identisch mit der Steuerung des Bedienfels am Gerät.

Intelligenter Modus

Im intelligenten Modus drücken Sie die Tasten "+" und "-", um die gewünschte Temperatur einzustellen. Wenn die Umgebungstemperatur niedriger ist als die eingestellte Temperatur (um mehr als 2^ ), ist das Gerät im Heizlufungsmodus. Wenn die Umgebungstemperatur nahe am eingestillten Wert liegt, (um weniger als 2^ oder mehr) erwartt sich das Gerät im niedrigen Heizlufungsmodus. Wenn die Umgebungstemperatur hoher als die eingestellte Temperatur ist, beendet das Gerät das Heizen.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmull entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmull. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.

Das Produkt enthalt Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmull entsorgt werden dürfen.itte informieren Sie sich über die ortlichen Bestimmungen zur gesonderten Entsorgung von Batterien.Durch regelkonforme Entsorgung schutzten Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen

Konformitätserklarung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2009/125/EG (ErP)
2011/65/EU (RoHS)
2014/30/EU (EMV)
2014/35/EU (LVD)

Modelkennzahl(en)	10032777
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung Pnom		2,2	kW Monuelle Regelung der Wärmezufuhrmit integriertem Thermostat			nein
Mindestwärmeleistung(Richtwert)	Pmin	1,2	kW Monuelle Regelung der Wärmezufuhrmit Rückmeldung der Raum- und/oder Außentemperatur			nein
Maximale kontinuierlicheWärmeleistung	Pmax,c	2,25	kW Elektronische Regelung der Wärmezufuhrmit Rückmeldung der Raum- und/oder Außentemperatur			nein
Hilfsstromverbrauch				Wärmeabgabe mit Gebläseunterstützung nein
Bei Nennwärmeleistung(Ventilator-Motor)	elmax	2,2.	kW		Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung(Ventilator-Motor)	elmin	1,2	kW Einstufe ge Wärmeleistung, keineRaqumtemperaturkontrolle			nein
Im Bereitschaftszustand elSB		0,00042	kW Zweiedr mehr manuell einstellbareStufen, keine Raumtemperaturkontrolle			nein
				Raqumtemperaturkontrolle mitmechanischerm Thermostat		nein
				Mit elektronischer Raumtemperaturkontrolle nein
				Mit elektronischer Raumtemperaturkontrolledund Tageszeitregelung		ja
				Mit elektronischer Raumtemperaturkontrolledund Wochentagsregelung		nein
				Sonstige Regelungsoptionen
				Raumtemperaturkontrolle mit Präsenzerkenn.a. nein
				Raumtemperaturkontrolle mitErkenn.a. offener Fenster		nein
				Mit Fernbedien.a.soption		nein
				Mit adaptiver Regelung des Heizbeginnss		nein
				Mit Betriebszeitbegrenzung		nein
				Mit Schwarzkugelsensor		nein
Kontaktgangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland
