ZSSN10L - Hi-Fi-Anlage SONY - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-Anlage
Marke	Sony
Modell	ZSSN10L
Maße (B/H/T)	500 x 145 x 230 mm
Gewicht	ca. 4,5 kg
Netzstrom	230 V AC, 50 Hz

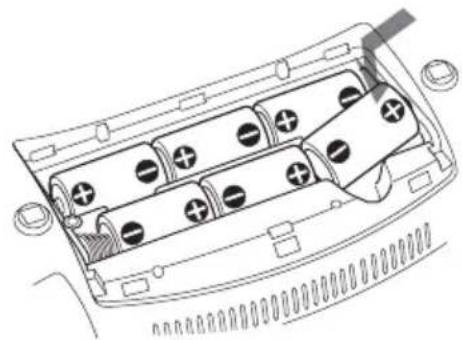

Batteriebetrieb	6 R20 (D)-Batterien / 9 V DC
Stromverbrauch	16 W
Kompatible CD-Formate	CD audio (CDDA), CD ATRAC (ATRAC3plus), CD MP3
Radiobänder	FM, MW und LW (je nach Modell)
Maximale Ausgangsleistung	4,6 W
Line-Eingang (LINE IN)	Stereo-Klinke (Empfindlichkeit 330 mV)
Kopfhörerausgang	Stereo-Klinke (16–64 Ω)
CD-Wiedergabemodi	Normal, Einzeltitel, Zufall, Programm, Wiederholung, Lesezeichen, m3u-Playlist
Sleep-Timer	Ja (10, 20, 30, 60, 90, 120 Min.)
Equalizer / Klangfelder	Rock, Pop, Jazz, Vocal, Custom, Aus; MEGA BASS
Klangpersonalisierung	Bass und Höhen (Treble) von -3 bis +3
Radiosenderspeicher	Bis zu 40 Sender (20 FM + 10 MW + 10 LW)
Antennen	FM: Teleskop; AM/MW/LW: eingebauter Ferrit
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung, SonicStage-CD-ROM, Installations-/Bedienungsanleitung

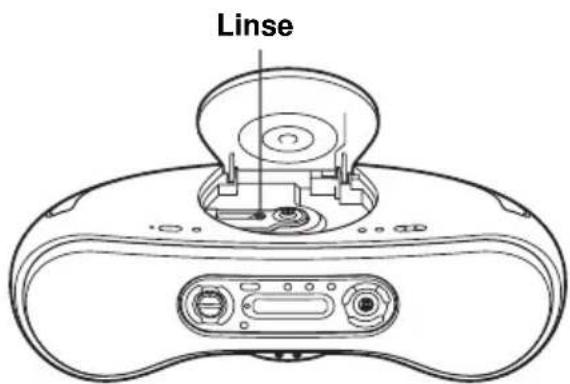

Pflege und Reinigung	Reinigen Sie die Linse mit einem Gebläse; Gehäuse mit einem weichen, leicht feuchten Tuch
Sicherheit	Laser der Klasse 1; nicht Regen oder Feuchtigkeit aussetzen; Gehäuse schließen
Ersatzteile und Reparatur	Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen; wenden Sie sich an den Sony-Kundendienst
Allgemeine Informationen	Für die Wiedergabe von CDs gemäß CD-Standard ausgelegt; keine Sonderformen verwenden

Häufig gestellte Fragen - ZSSN10L SONY

Wie höre ich eine Audio-CD?

Öffnen Sie den CD-Fachdeckel durch Drücken von PUSH OPEN/CLOSE, legen Sie die CD mit dem Etikett nach oben ein, schließen Sie den Deckel und drücken Sie dann auf ▶ (Wiedergabe) am Gerät oder an der Fernbedienung. Der Player gibt alle Titel einmal wieder.

Wie kann ich Radiosender automatisch voreinstellen?

Drücken Sie RADIO-BAND-AUTO PRESET, um das Band (FM, MW usw.) auszuwählen, und halten Sie diese Taste gedrückt, bis „Auto Preset“ blinkt. Drücken Sie dann ENTER/MEMORY. Die Sender werden von der niedrigsten zur höchsten Frequenz gespeichert.

Kann ich MP3-Dateien auf diesem Player hören?

Ja, dieser Player ist mit MP3-CDs (CD-R/CD-RW mit MP3-Dateien) kompatibel. Er liest Dateien mit der Erweiterung .mp3 und einer Bitrate von 32 bis 320 kbps. Denken Sie daran, die Disc nach dem Brennen zu finalisieren.

Wie verwende ich die Sleep-Funktion, um mit Musik einzuschlafen?

Drücken Sie während der Wiedergabe mehrmals SLEEP, um die Dauer zu wählen: 10, 20, 30, 60, 90, 120 Minuten oder Auto (max. 120 Min.). Der Player schaltet sich nach Ablauf der gewählten Zeit automatisch aus.

Was tun, wenn die CD nicht gelesen wird oder „No Disc“ angezeigt wird?

Stellen Sie sicher, dass die CD mit dem Etikett nach oben eingelegt ist und nicht zerkratzt oder verschmutzt ist. Reinigen Sie sie von der Mitte nach außen mit einem weichen Tuch. Handelt es sich um eine CD-R/RW, stellen Sie sicher, dass sie finalisiert wurde. Bei Kondensation lassen Sie das Fach etwa eine Stunde geöffnet.

Wie programmiere ich die Wiedergabereihenfolge der Titel?

Drücken Sie im Stopp-Modus mehrmals MODE, bis „PGM“ auf dem Display erscheint. Drehen Sie das Multifunktionsrad, um den ersten Titel auszuwählen, drücken Sie ENTER/MEMORY, und wiederholen Sie den Vorgang für bis zu 20 Titel. Drücken Sie ▶, um die programmierte Wiedergabe zu starten.

Wie stelle ich Bass und Höhen manuell ein?

Wählen Sie das Klangfeld „Custom“ durch mehrmaliges Drücken von SOUND. Halten Sie SOUND gedrückt, bis „Bass“ blinkt, und drehen Sie dann das Rad, um den Bass einzustellen (-3 bis +3). Drücken Sie ENTER/MEMORY und stellen Sie dann auf die gleiche Weise die Höhen ein.

Warum funktioniert die Fernbedienung nicht?

Überprüfen Sie die Batterien (zwei R03/AAA) und ersetzen Sie sie bei Bedarf. Richten Sie die Fernbedienung auf den Sensor des Players und beseitigen Sie Hindernisse. Halten Sie den Player von intensiven Lichtquellen (Sonne, Neon) fern. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Netz und entfernen Sie die Batterien, dann schließen Sie es wieder an.

Wie verwende ich die MEGA BASS-Funktion?

Drücken Sie die Taste MEGA BASS am Gerät oder an der Fernbedienung. Die Anzeige „MEGA BASS“ erscheint. Drücken Sie erneut, um sie zu deaktivieren.

Kann ich einen MP3-Player oder einen Computer an diese Anlage anschließen?

Ja, verwenden Sie den LINE IN-Eingang (Stereo-Klinke) auf der Rückseite des Geräts. Schließen Sie die Audioquelle mit einem geeigneten Kabel an (Klinke-Klinke oder Klinke-Cinch). Wählen Sie dann die Quelle LINE am Player, um den Ton über die Lautsprecher zu hören.

BEDIENUNGSANLEITUNG ZSSN10L SONY

In diesem Handbuch wird beschrieben, wie Sie den Player verwenden. Informationen zur mitgelieferten Software SonicStage finden Sie im „Installations- und Bedienungshandbuch“.

ZS-SN10 ZS-SN10L

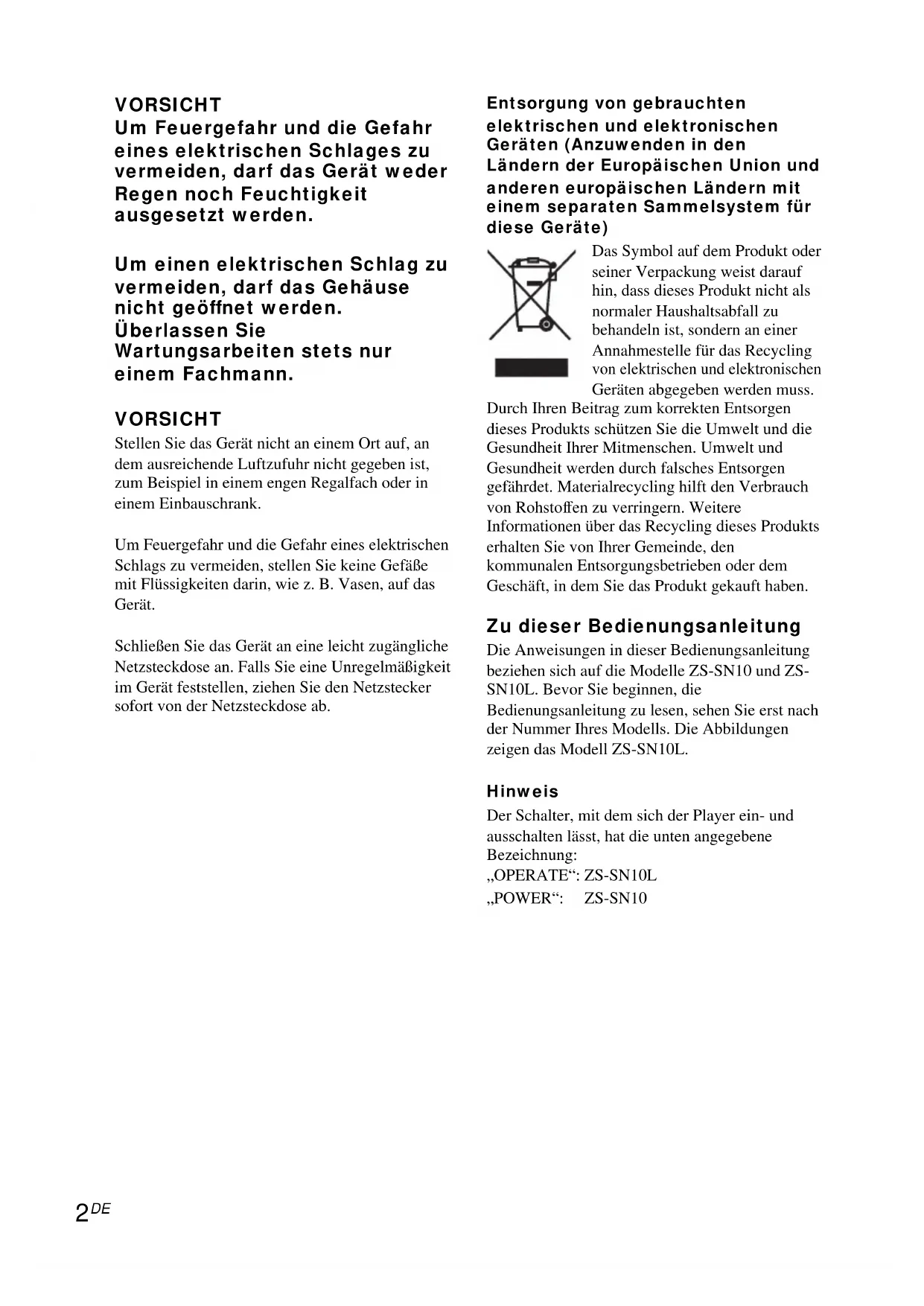

WARNUNG

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

VORSICHT

Stellen Sie das Gerät nicht an einem Ort auf, an dem eine ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Schließen Sie das Gerät an eine leicht zugängliche Netzsteckdose an. Falls Sie eine Unregelmäßigkeit im Gerät feststellen, ziehen Sie den Netzstecker sofort von der Netzsteckdose ab.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Zu dieser Bedienungsanleitung

Die Anweisungen in dieser Bedienungsanleitung beziehen sich auf die Modelle ZS-SN10 und ZS-SN10L. Bevor Sie beginnen, die Bedienungsanleitung zu lesen, sehen Sie erst nach der Nummer Ihres Modells. Die Abbildungen zeigen das Modell ZS-SN10L.

Hinweis

Der Schalter, mit dem sich der Player ein- und ausschalten lässt, hat die unten angegebene Bezeichnung:

OPERATE: ZS-SN10L

POWER: ZS-SN10

Inhalt

Wiedergeben vieler Musiktitel auf einer selbst erstellten CD 4

Grundfunktionen

Wiedergeben einer CD 6

Radioempfang 10

Der CD-Player

Das Display 12

Ansteuern eines bestimmten Titels. 13

Suchen nach den gewünschten Titeln/Dateien 14

Wiedergeben einer bestimmten Gruppe (nur ATRAC-CDs/MP3-CDs) 15

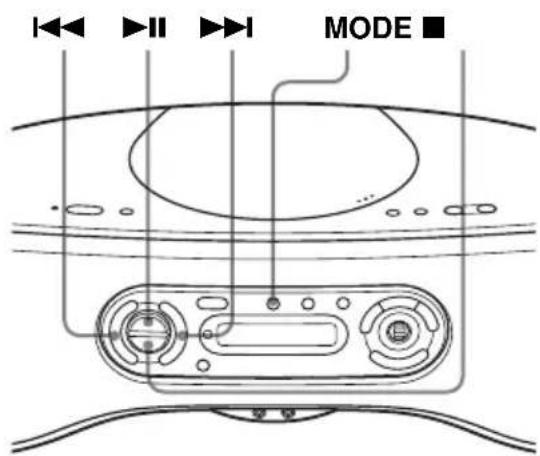

Wiedergabe eines einzelnen Titels (Einzeltitelwiedergabe) 16

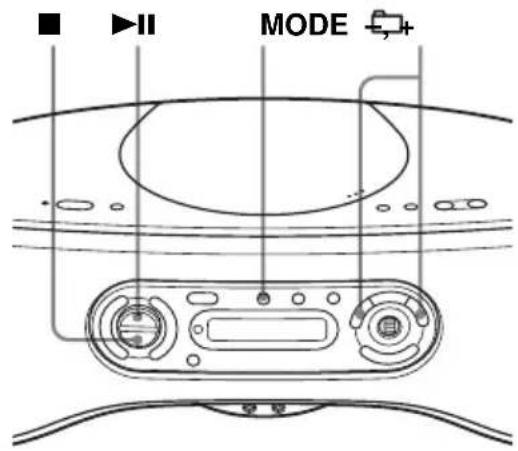

Wiedergabe von Titeln in willkürlicher Reihenfolge (Shuffle Play) 16

Wiedergabe von Titeln unter Verwendung von Lesezeichen (Bookmark Track Play) 17

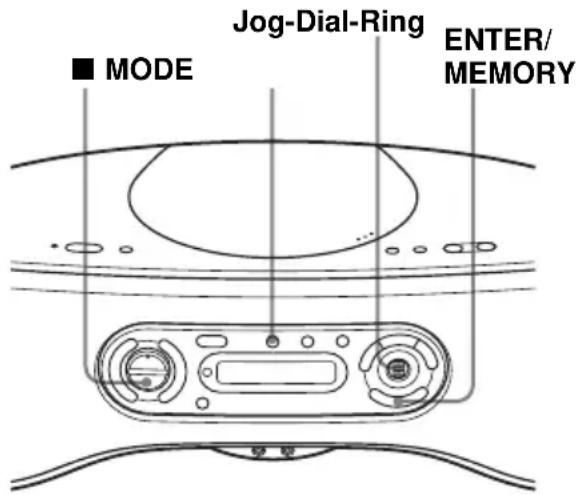

Wiedergabe bestimmter Wiedergabelisten (M3u Play List Play) (nur MP3-CDs) 18

Zusammenstellen eines eigenen Programms (Programme Play) 19

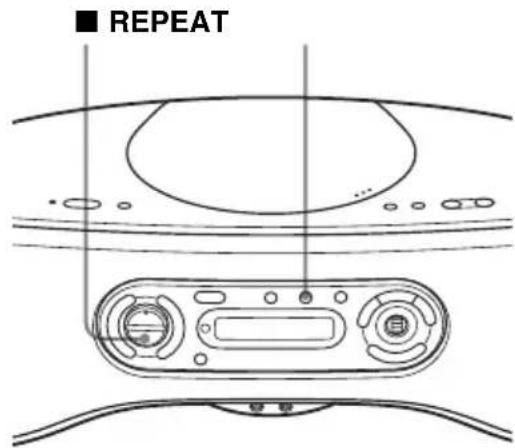

Wiederholte Wiedergabe von Titeln (Repeat Play) 20

Das Radio

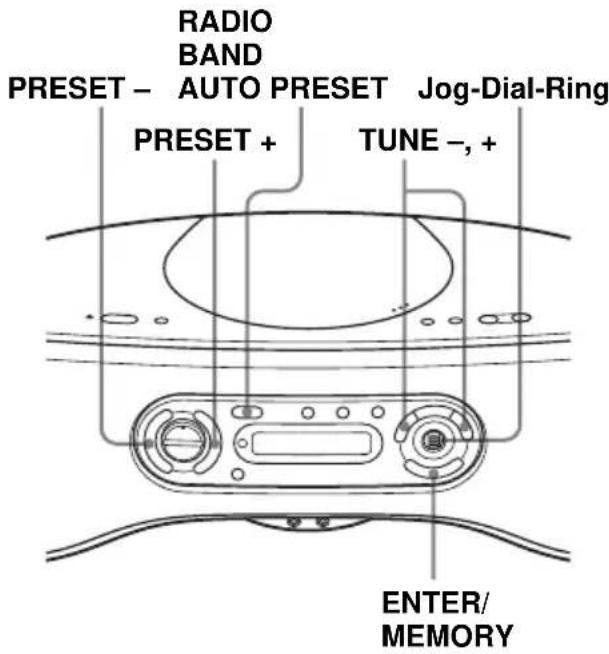

Speichern von Radiosendern 21

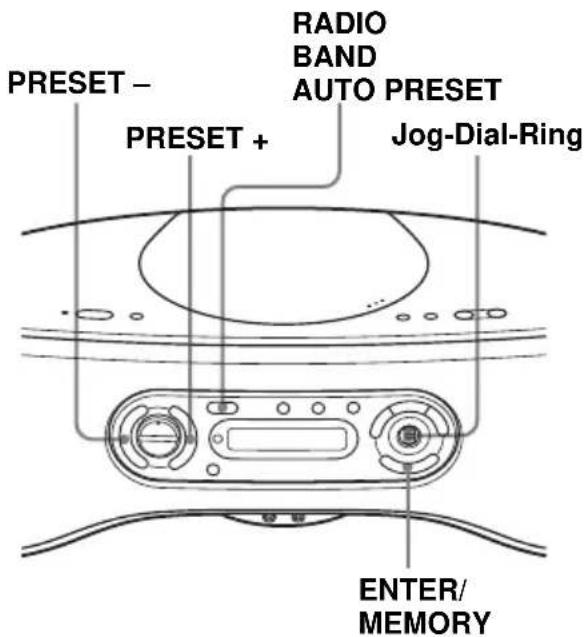

Wiedergeben gespeicherter Radiosender .... 22

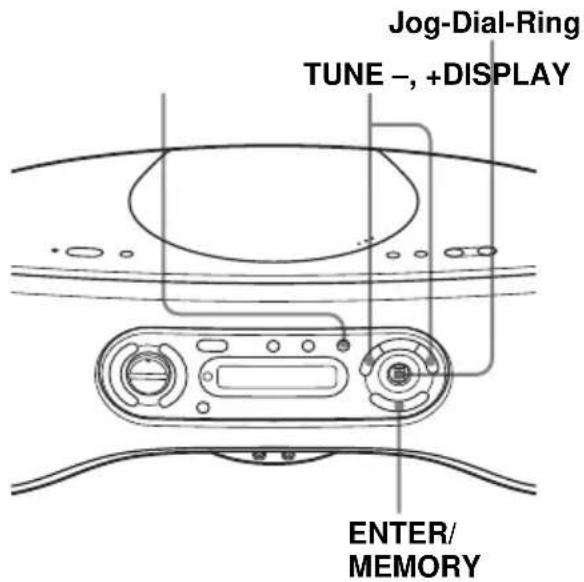

Benennen der gespeicherten Sender 23

Die Klangbetonung

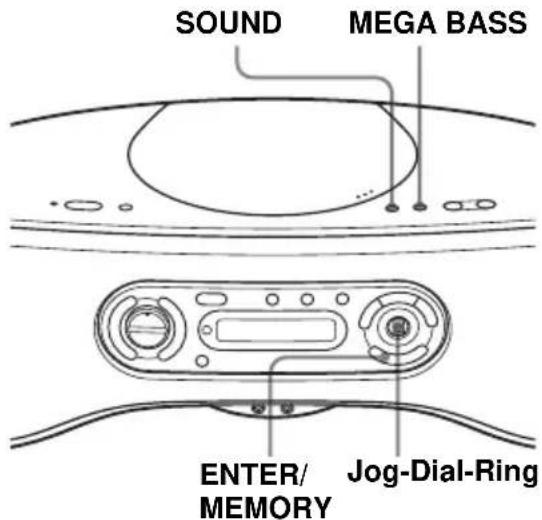

Auswählen der Klangbetonung 24

Der Timer

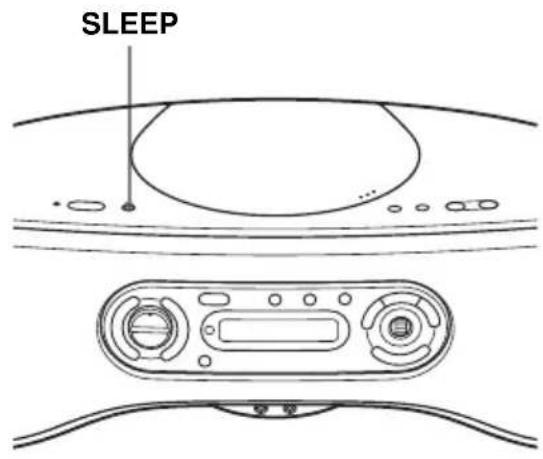

Einschlafen mit Musik. 25

Vorbereitungen

Auswählen der Stromquellen 26

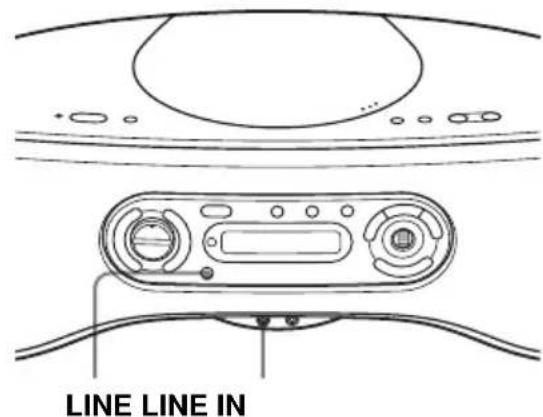

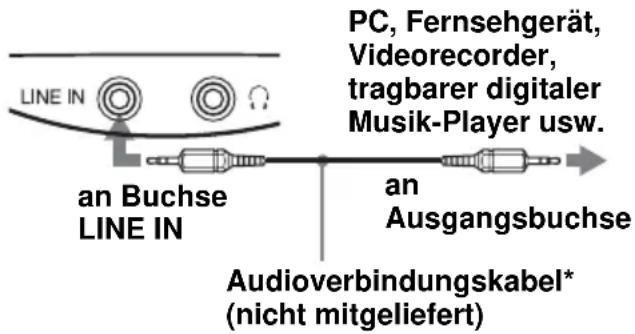

Wiedergeben des Tons von einem PC, Fernsehgerät, Videorecorder, tragbaren digitalen Musik-Player usw. 27

Zusätzliche Informationen

Sicherheitsmaßnahmen 29

Störungsbehebung 30

Wartung 32

Technische Daten 32

Index .Hintere Umschlagseite

In dieser Anleitung wird in erster Linie die Bedienung des Geräts mithilfe der Bedienelemente am Gerät selbst erläutert. Sie können jedoch auch die Bedienelemente auf der Fernbedienung verwenden, sofern sie die gleiche oder eine ähnliche Bezeichnung tragen wie die Bedienelemente am Gerät.

Wiedergeben vieler Musiktitel auf einer selbst erstellten CD

Neben den herkömmlichen Audio-CDs können Sie auch so genannte „ATRAC-CDs“ oder „MP3-CDs“ wiedergeben. Das sind CDs, die Sie mit der mitgelieferten Software SonicStage selbst erstellen. Mit SonicStage können Sie beispielsweise etwa 30 Audio-CDs* auf einer ATRAC-CD aufzeichnen.

Im Folgenden sehen Sie eine kurze Übersicht zum Wiedergeben von Musik auf einer ATRAC-CD/MP3-CD/Audio-CD.

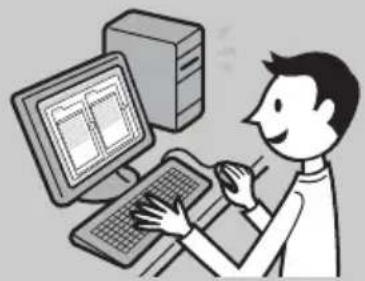

Installieren Sie SonicStage auf Ihrem Computer.

SonicStage ist eine Software, mit deren Hilfe Sie CDs selbst erstellen, und darüber aus Musiktiteln, die Sie von Audio-CDs und dem Internet auf den Computer heruntergeladen haben. Sie können die Software von der mitgelieferten CD-ROM installieren.

Erstellen Sie eine ATRAC-CD/MP3-CD/Audio-CD.

Wählen Sie die gewünschten Musiktitel aus den auf dem Computer gespeicherten Titeln aus und brennen Sie sie mit SonicStage auf einer CD-R/CD-RW auf.

Audio-CDs und Musikdateien

ATRAC-CD, MP3-CD, Audio-CD

Lassen Sie die Titel mit diesem CD-Player wiedergeben.

Auf einer selbst erstellten CD können Sie viele Musiktitel speichern und wiedergeben.

Schlagen Sie bitte im mitgelieferten "Installations- und Bedienungshandbuch" nach, wie Sie SonicStage installieren und ATRAC-CDs/MP3-CDs/Audio-CDs erstellen.

Welche CDs können Sie mit diesem CD-Player wiedergeben?

Audio-CDs: CDs im CDDA-Format

CDDA (Compact Disc Digital Audio) ist ein Aufnahmestandard für Audio-CDs.

ATRAC-CDs:

CD-Rs/CD-RWs, auf die im ATRAC3plus-Format komprimierte Audiodaten aufgezeichnet wurden*

ATRAC3 (Adaptive Transform Acoustic Coding3) ist eine Komprimierungstechnologie für Tonsignale, die eine hohe Tonqualität ermöglicht und zugleich eine sehr starke Komprimierung erlaubt. ATRAC3plus ist eine auf dem ATRAC3-Format basierende Komprimierungstechnologie für Tonsignale, mit der Audiodateien bei 64 Kbps auf etwa 1/20 ihrer ursprünglichen Größe komprimiert werden.

MP3-CDs:

CD-Rs/CD-RWs, auf die im MP3-Format komprimierte Audiodaten aufgezeichnet wurden*

MP3 (MPEG-1 Audio Layer3) ist eine Komprimierungstechnologie für Tonsignale, mit der Audiodateien auf etwa 1/10 ihrer ursprünglichen Größe komprimiert werden.

Sie können auch CD-Rs/CD-RWs wiedergeben, auf denen mit einer anderen Software als SonicStage im ATRAC3plus- oder MP3-Format komprimierte Audiodaten gemischt aufgezeichnet wurden.

Mit SonicStage können Sie keine CD mit gemischten Audiodaten erstellen.

• Nur CDs nach ISO 9660, Stufe 1/2, und im erweiterten Joliet-Format können wiedergegeben werden.

Musik-CDs mit Urheberrechtsschutzcodierung

Dieses Produkt ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. In letzter Zeit bringen einige Schallplattenfirmen Musik-CDs mit Kopierschutztechnologien auf den Markt. Beachten Sie bitte, dass einige dieser CDs nicht dem CD-Standard entsprechen und mit diesem Produkt möglicherweise nicht wiedergegeben werden können.

Hinweis zu DualDiscs

Eine DualDisc ist eine zweiseitig bespielte Disc, auf der DVD-Aufnahmen auf der einen und digitale Audiodaten auf der anderen Seite aufgezeichnet sind. Da jedoch die Audiomaterialseite nicht dem Compact Disc (CD)-Standard entspricht, kann eine einwandfreie Wiedergabe auf diesem Produkt nicht garantiert werden.

ATRAC, ATRAC3, ATRAC3plus, SonicStage und die entsprechenden Logos sind Markenzeichen der Sony Corporation.

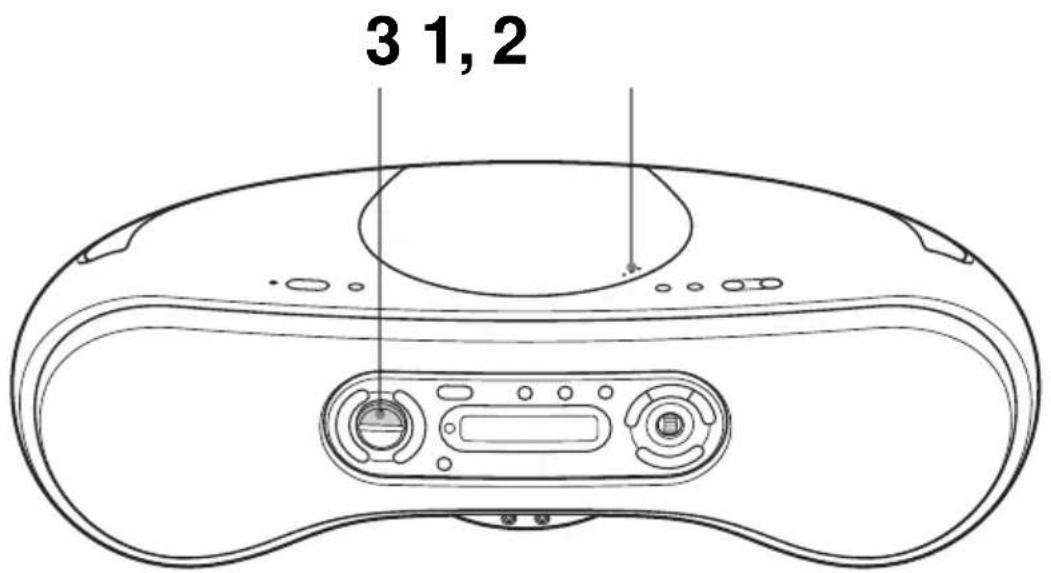

Wiedergeben einer CD

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 26).

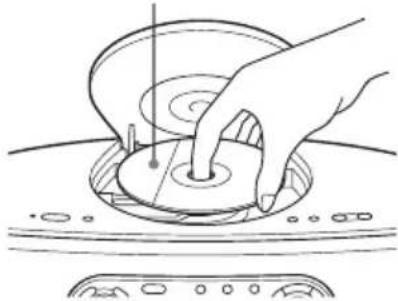

1 Drücken Sie PUSH △ OPEN/

CLOSE, um den Deckel des CD-Fachs zu öffnen, und legen Sie eine CD in das CD-Fach ein.

Mit der beschrifteten Seite nach oben

2 Schließen Sie den Deckel des CD

Fachs mit PUSH △ OPEN/CLOSE.

3

Drücken Sie (bzw. auf der

Fernbedienung) (Direkteinschaltfunktion).

Der Player gibt alle Titel einmal wieder.

• Bei der Wiedergabe einer MP3-CD erscheint „MP3" im Display.

Hinweis

Bevor die Wiedergabe einer ATRAC-CD/MP3-CD beginnt, liest der Player alle Datei- und Gruppeninformationen auf der CD ein. Je nach Dateistruktur kann das Einlesen länger als 1 Minute dauern. Während dieser Zeit wird „Reading" angezeigt.

Tipps

• Wenn Sie über Kopfhörer Musik hören wollen, schließen Sie die Kopfhörer an die Kopfhörerbuchse an. Die Wiedergabe startet mit dem Titel, an dem beim letzten Mal gestoppt wurde (Resume Play). Wenn Sie Resume Play abbrechen und die Wiedergabe am Anfang des ersten Titels starten wollen, drücken Sie im Stoppmodus.

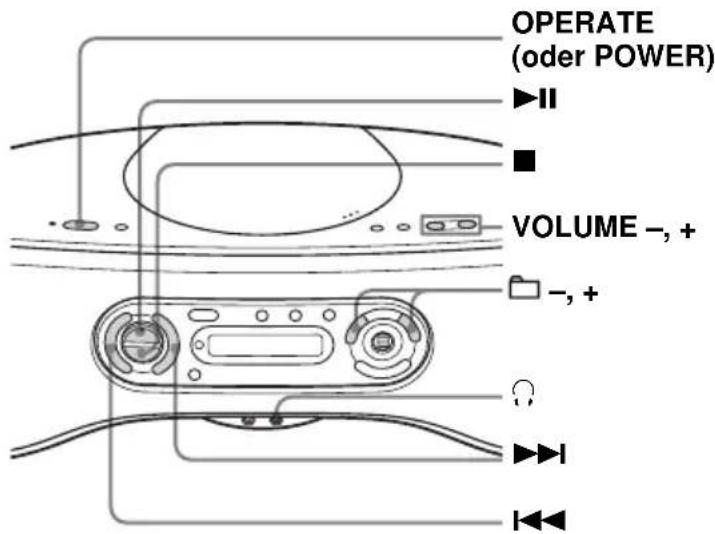

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Funktion Taste

Einstellen der Lautstärke VOLUME ^+ -(bzw. VOL ^+*1 -auf der Fernbedienung)

Stoppen der Wiedergabe

Unterbrechen der Wiedergabe (bzw. 1 auf der Fernbedienung) Drücken Sie die Taste erneut, um die Wiedergabe nach einer Pause fortzusetzen.

Weiterschalten zum nächsten Titel

Zurückschalten zum vorhergehenden Titel

*1 Diese Taste ist mit einem fühlbaren Punkt gekennzeichnet.

Hinweise

• Befinden sich auf einer CD Dateien im ATRAC3plus- und im MP3-Format, gibt dieser CD-Player die ATRAC3plus-Dateien zuerst wieder.
• Ob eine CD mit diesem CD-Player wiedergegeben werden kann, hängt von der Qualität der CD und dem Zustand des Aufnahmegeräts ab.
• Im Folgenden sind die Zeichen aufgeführt, die mit diesem CD-Player angezeigt werden können.

-A bis Z

-a bis z

-0 bis 9

-! # % & ' ( ) * + , - / : ; < = > ? @ [ \ ] ^ _ ` { | } ~

Wenn Sie mit einer Software wie SonicStage auf dem Computer andere Zeichen verwenden, werden diese auf diesem CD-Player als „? angezeigt.

• Speichern Sie auf einer CD mit ATRAC3plus-/MP3-Dateien keine Dateien in einem anderen Format und erstellen Sie keine unnötigen Gruppen.

Funktion Taste
Auswahlen einer Gruppe*2	+ (vorwärts) und - (rückwärts)
Herausnahme der CD PUSH ▲ OPEN/CLOSE*	3
Ein-/Ausschalten des Players OPERATE (oder POWER, siehe Seite 2)

2 Diese Funktion steht nur für ATRAC-CDs/MP3-CDs zur Verfügung. 3 Wenn Sie das CD-Fach öffnen, beginnt die Wiedergabe wieder am Anfang des ersten Titels.

Der Aufbau von ATRAC-CDs/MP3-CDs

ATRAC-CDs/MP3-CDs bestehen aus Dateien und Gruppen. Eine Datei entspricht einem Titel auf einer Audio-CD. Eine Gruppe ist ein Satz von Dateien und entspricht einem Album.

Bei MP3-CDs erkennt dieser CD-Player einen MP3-Ordner als eine Gruppe, so dass ATRAC-CDs und MP3-CDs auf dieselbe Weise abgespielt werden können.

In dieser Anleitung wird „Titel“ bei der Beschreibung von Funktionen verwendet, die für ATRAC-CDs/MP3-CDs und Audio-CDs zur Verfügung stehen, und „Datei“ bei Funktionen, die nur für ATRAC-CDs/MP3-CDs zur Verfügung stehen.

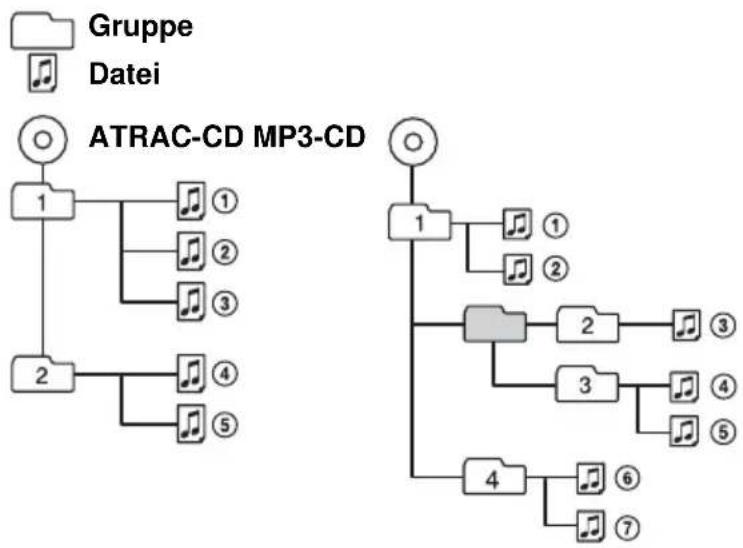

Wiedergabereihenfolge von ATRAC-CDs und MP3-CDs

Bei ATRAC-CDs werden die Dateien in der mit SonicStage ausgewählten Reihenfolge wiedergegeben.

Bei MP3-CDs kann die Wiedergabereihenfolge je nach dem Verfahren, mit dem MP3-Dateien auf der CD aufgezeichnet wurden, variieren. Im folgenden Beispiel werden die Dateien in der Reihenfolge ① bis ⑦ abgespielt.

Hinweise zu ATRAC-CDs

Höchstzahl an Gruppen: 255 Höchstzahl an Dateien: 999 - Im ATRAC3plus-Format bespielte CD-Rs/CD-RWs können nicht am Computer wiedergegeben werden.

Hinweise zu MP3-CDs

Höchstzahl an Gruppen: 255 Höchstzahl an Dateien: 511 Höchstzahl an Verzeichnisebenen: 8 - Eine Gruppe, die keine MP3-Datei enthält, wird übersprungen. - Fügen Sie unbedingt die Dateierweiterung „mp3“ zum Dateinamen hinzu. Wenn Sie die Dateierweiterung „mp3“ jedoch einer anderen als einer MP3-Datei zuweisen, kann der Player die Datei nicht richtig erkennen. - Mit diesem Player können Dateien mit Bitraten von 32 bis 320 Kbps und Abtastfrequenzen von 32/44,1/48 kHz wiedergegeben werden. Zum Komprimieren von Audiodaten in einer MP3-Datei empfiehlt es sich, die Komprimierungsparameter auf „44,1 kHz“, „128 Kbps“ und „Constant Bit Rate“ einzustellen. - Um mit der maximalen Kapazität aufzunehmen, stellen Sie bei der Schreibsoftware „halting of writing“ ein. - Wenn Sie auf einem Datenträger, auf dem nichts aufgezeichnet ist, auf einmal bis zur maximalen Kapazität aufnehmen sollen, stellen Sie bei der Schreibsoftware „Disc at Once“ ein.

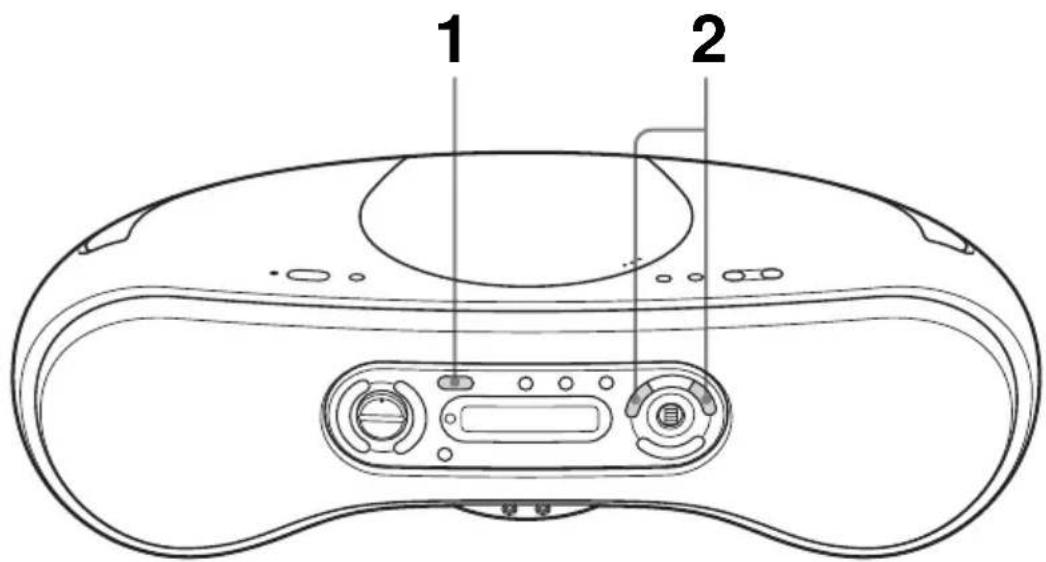

Radioempfang

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 26).

1

RADIOLBANDAUTO

PRESET so oft, bis der gewünschte Frequenzbereich im Display erscheint (Direkteinschaltfunktion). Mit jedem Tastendruck wechselt der Frequenzbereich folgendermaßen:

Z S - S N 1 0: FM → AM

Z S - S N 1 0 L: FM (UKW) → MW → LW

Display

FM

87.68

2

Halten Sie TUNE + oder - gedrückt,

bis die Frequenzziffern im Display durchzulaufen beginnen.

Das Gerät durchsucht automatisch die Radiofrequenzen und stoppt, wenn ein Sender klar empfangen wird.

Wenn sich ein Sender nicht einstellen lässt, drücken Sie TUNE + oder - immer wieder, so dass die Frequenzen Schritt für Schritt wechseln.

Zeigt einen UKW-Stereosender an

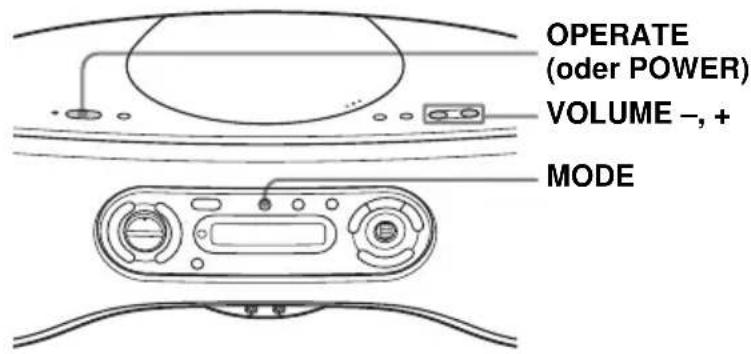

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Tipps

• Wenn beim UKW-Empfang Störgeräusche auftreten, drücken Sie MODE so oft, bis „Mono" im Display erscheint. Der Radioempfang ist in diesem Fall monaural.
• Wenn Sie das AM/MW-Empfangsintervall ändern müssen, schlagen Sie auf Seite 26 nach.

Um die Lautstärke einzustellen, drücken Sie

VOLUME ⁺ - (bzw. VOL ⁺ - auf der Fernbedienung)

das Radio ein-/auszuschalten OPERATE (oder POWER, siehe Seite 2)

• Diese Taste ist mit einem fühlbaren Punkt gekennzeichnet.

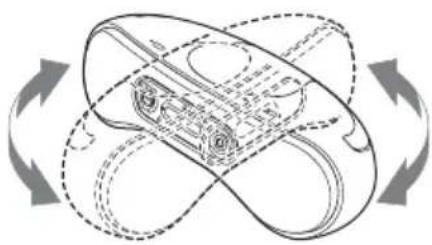

So verbessern Sie den Radioempfang

Richten Sie für den UKW-Empfang die Antenne aus. Für verbesserten AM- oder MW/LW-Empfang drehen Sie das Gerät selbst.

Für UKW

Für AM oder MW/LW

Der CD-Player

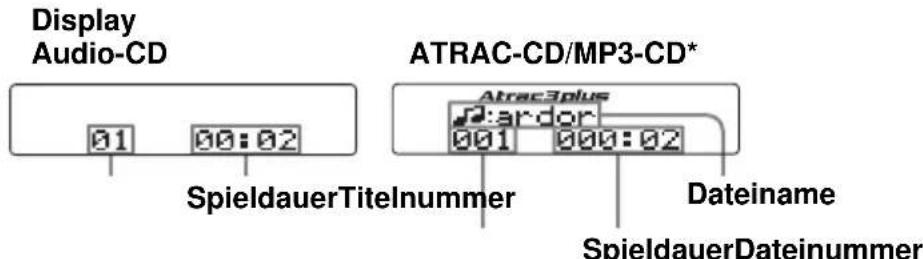

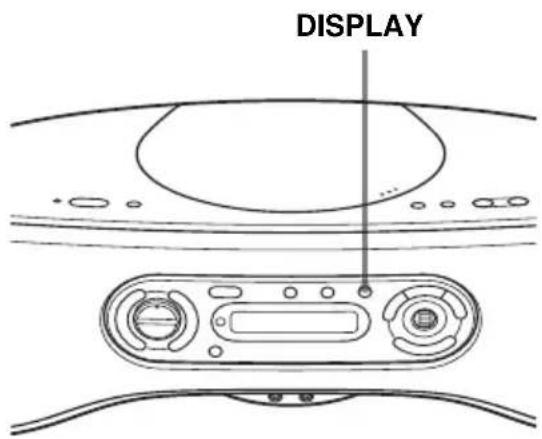

Das Display

Über das Display können Sie Informationen über die CD abrufen.

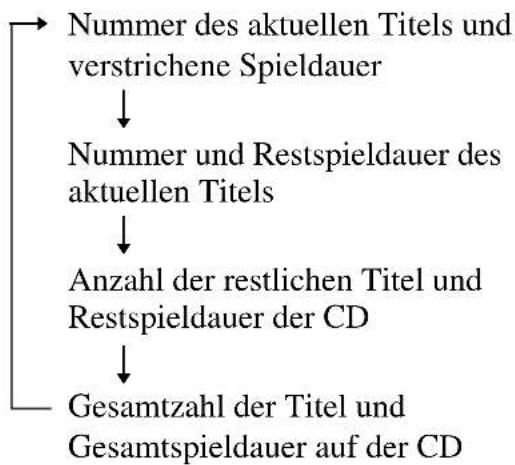

Anzeigen der Informationen einer Audio-CD

Drücken Sie während der Wiedergabe DISPLAY. Die Anzeige wechselt folgendermaßen:

Tipps

• Bei der Wiedergabe einer Audio-CD, die Textinformationen wie z. B. CD-TEXT enthält, werden diese Informationen angezeigt.
• Wenn sich der Player im Stoppmodus befindet, wird die Spieldauer bzw. die Restspieldauer nicht angezeigt.

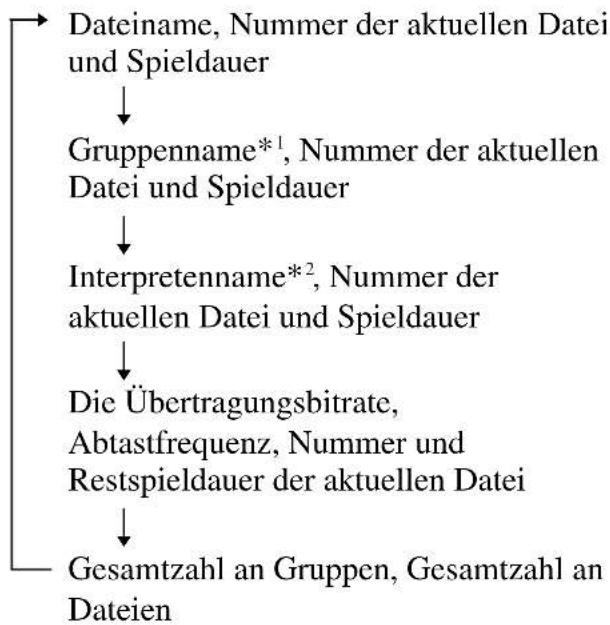

Anzeigen der Informationen auf einer ATRAC-CD/MP3-CD

Drücken Sie während der Wiedergabe DISPLAY. Die Anzeige wechselt folgendermaßen:

Bei der Wiedergabe einer MP3-CD, die Dateien mit ID3-Tags* enthält, werden die ID3-Tag-Informationen angezeigt.

• Das ID3-Tag ist ein Format zum Hinzufügen bestimmter Informationen (Titelname, Albumname, Interpretenname usw.) zu MP3-Dateien. Dieser Player entspricht Version 1.0/1.1/2.3 des ID3-Tag-Formats (nur für MP3-Dateien).

1 Bei MP3-CDs: Wenn die Datei zu keiner Gruppe gehört, wird „ROOT“ als Gruppenname angezeigt. 2 Wenn für die Datei kein Interpretenname vorhanden ist, erscheint keine Anzeige im Display.

Tipp

Wenn sich der Player im Stoppmodus befindet, wird die Spieldauer bzw. die Restspieldauer der aktuellen Daten nicht angezeigt.

Ansteuern eines bestimmten Titels

Mit den Zahlentasten auf der Fernbedienung können Sie einen beliebigen Titel auf einer CD mühelos ansteuern.

Außerdem können Sie während der Wiedergabe einer CD eine bestimmte Stelle in einem Titel ansteuern.

Ansteuern Vorgehen

eines bestimmten Drücken Sie die Zahlentaste Titels direkt für den gewünschten Titel.

einer bestimmten Drücken Sie während der Passage während Wiedergabe ► (vorwärts) bzw. ◄ (rückwärts) und Tonwiedergabe halten Sie die Taste gedrückt, bis Sie die Stelle gefunden haben.

einer bestimmten Drücken Sie im Pausemodus Passage mithilfe ► (vorwärts) bzw. des Displays (rückwärts) und halten Sie die Taste gedrückt, bis Sie die Stelle gefunden haben.

Hinweise

• Bei ATRAC-CDs/MP3-CDs: Das Ansteuern einer bestimmten Datei mithilfe der Zahlentasten ist nur für die Dateien in der ausgewählten Gruppe möglich.
• Sie können keinen bestimmten Titel ansteuern, wenn „SHUF“, „ü“, „ü“ oder „PGM“ im Display leuchtet. Blenden Sie die Anzeige mit aus.
• Wenn Sie während der Wiedergabe von ATRAC3plus-/MP3-Dateien eine bestimmte Passage in einer Datei suchen, ist der Ton unter Umständen eine Sekunde lang nicht zu hören.

Tipps

• Wenn Sie einen Titel mit einer Nummer über 10 ansteuern wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Beispiel: Zum Wiedergeben von Titelnummer 23 drücken Sie zunächst >10 und danach 2 und 3.
• Wenn Sie den zehnten Titel ansteuern wollen, drücken Sie 0/10. Zum Auswählen eines Titels mit einer Nummer über 100 drücken Sie zweimal >10 und dann die entsprechenden Zahlentasten.

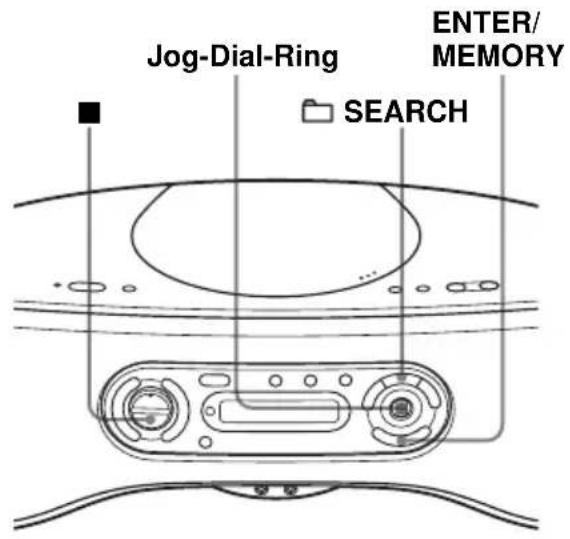

Suchen nach den gewünschten Titeln/ Dateien

Suchen nach einem Titel auf einer Audio-CD

1 Drücken Sie, wenn sich der Player nicht im CD-Modus befindet. 2 Drehen Sie den Jog-Dial-Ring in Richtung oder , um den gewünschten Titel auszuwählen, und drücken Sie ENTER/MEMORY.

Die Wiedergabe startet ab dem ausgewählten Titel.

So beenden Sie die Titelsuche

Drehen Sie den Jog-Dial-Ring, bis „Cancel“ erscheint, und drücken Sie dann ENTER/ MEMORY.

Suchen nach einer Datei auf einer ATRAC-CD/MP3-CD

1 Drücken Sie, wenn sich der Player nicht im CD-Modus befindet. 2 Drücken Sie SEARCH.

3 Drehen Sie den Jog-Dial-Ring in Richtung oder , um die gewünschte Gruppe auszuwählen, und drücken Sie ENTER/MEMORY.

4 Drehen Sie den Jog-Dial-Ring in Richtung \triangle oder \nabla , um die gewünschte Datei auszuwählen, und drücken Sie ENTER/MEMORY.

Die Wiedergabe startet ab der ausgewählten Datei.

Sie können durch Drücken von + oder - auch eine andere Gruppe auswählen.

So beenden Sie die Dateisuche

Drehen Sie den Jog-Dial-Ring, bis „Cancel“ erscheint, und drücken Sie dann ENTER/MEMORY.

Tipp

Sie können eine Datei in der aktuellen Gruppe auch direkt suchen, indem Sie während der Wiedergabe einer ATRAC-CD/MP3-CD den Jog-Dial-Ring drehen.

Hinweis

Beim Suchen nach Dateien bzw. Gruppen auf einer ATRAC- oder einer MP3-CD mit dem Jog-Dial-Ring können bis zu 400 Dateinamen oder bis zu 255 Gruppennamen angezeigt werden. Wenn mehr Dateien vorhanden sind, wird statt des Namens ein Dateiname wie „401- - - - - - -“ angezeigt.

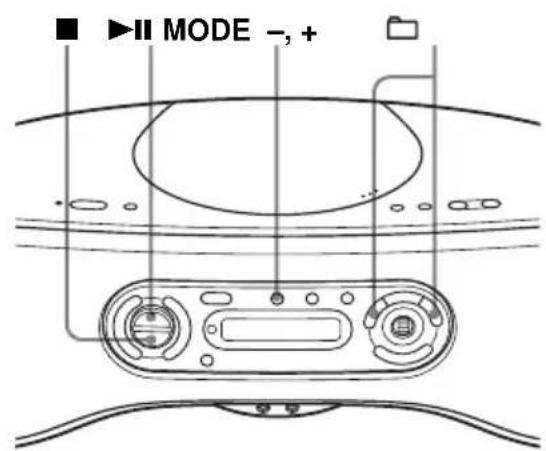

Wiedergeben einer bestimmten Gruppe

(nur ATRAC-CDs/MP3-CDs)

Sie können alle Dateien in einer bestimmten Gruppe wiedergeben. Nach der Wiedergabe stoppt der Player automatisch.

1 Drücken Sie, wenn sich der Player nicht im CD-Modus befindet. 2 Drücken Sie MODE im Stoppmodus so oft, bis " im Display erscheint. 3 Wählen Sie mit + oder - die gewünschte Gruppe aus. 4 Drücken Sie II.

So beenden Sie die Gruppenwiedergabe

Stoppen Sie zunächst die Wiedergabe. Drücken Sie danach MODE so oft, bis „im Display ausgeblendet wird.

Wiedergabe eines einzelnen Titels

(Einzeltitelwiedergabe)

Sie können einen einzelnen Titel wiedergeben und dann den Player automatisch stoppen lassen.

1 Drücken Sie, wenn sich der Player nicht im CD-Modus befindet. 2 Drücken Sie MODE im Stoppmodus so oft, bis „1" im Display erscheint. 3 Wählen Sie mit oder den wiederzugebenden Titel aus. 4 Drücken Sie II.

So beenden Sie die Einzeltitelwiedergabe

Stoppen Sie zunächst die Wiedergabe. Drücken Sie danach MODE so oft, bis „1" im Display ausgeblendet wird.

Tipp

Bei ATRAC-CDs/MP3-CDs: Wenn Sie eine Datei in einer anderen Gruppe wiedergeben möchten, wählen Sie die Gruppe vor Schritt 3 oben aus.

Wiedergabe von Titeln in willkürlicher Reihenfolge (Shuffle Play)

Sie können Titel in willkürlicher Reihenfolge wiedergeben.

Wiedergeben aller Titel auf einer CD in willkürlicher Reihenfolge

1 Drücken Sie, wenn sich der Player nicht im CD-Modus befindet. 2 Drücken Sie MODE im Stoppmodus so oft, bis „SHUF“ im Display erscheint. 3 Starten Sie mit Shuffle Play.

So beenden Sie Shuffle Play

Stoppen Sie zunächst die Wiedergabe. Drücken Sie danach MODE so oft, bis „SHUF“ im Display ausgeblendet wird.

Tipp

Während Shuffle Play können Sie vorhergehende Titel nicht mit der Taste auswählen.

Wiedergabe aller Dateien in der ausgewählten Gruppe in willkürlicher Reihenfolge (nur ATRAC-CDs/MP3-CDs)

1 Drücken Sie, wenn sich der Player nicht im CD-Modus befindet. 2 Drücken Sie MODE im Stoppmodus so oft, bis „SHUF“ im Display erscheint. 3 Wählen Sie mit E oder - die gewünschte Gruppe aus. 4 Starten Sie mit Shuffle Play.

So beenden Sie Shuffle Play

Stoppen Sie zunächst die Wiedergabe. Drücken Sie danach MODE so oft, bis „SHUF“ im Display ausgeblendet wird.

Tipp

Während Shuffle Play können Sie vorhergehende Dateien nicht mit der Taste auswählen.

Wiedergabe von Titeln unter Verwendung von Lesezeichen (Bookmark Track Play)

Sie können bei Audio-CDs für bis zu 99 Titel, bei ATRAC-CDs für bis zu 999 Dateien und bei MP3-CDs für bis zu 511 Dateien pro CD Lesezeichen setzen. Wenn Sie den Deckel des CD-Fachs öffnen, werden alle gespeicherten Lesezeichen gelöscht.

Setzen von Lesezeichen

1 Lassen Sie den Titel wiedergeben, für den Sie ein Lesezeichen setzen möchten. Halten Sie dann gedrückt, bis „Bookmark Set“ im Display erscheint. Sobald das Lesezeichen gesetzt wurde, blinkt „langsamer. 2 Setzen Sie wie in Schritt 1 erläutert gegebenenfalls Lesezeichen für weitere Titel.

Auf der Fernbedienung

Drücken Sie BOOKMARK statt

Fortsetzung

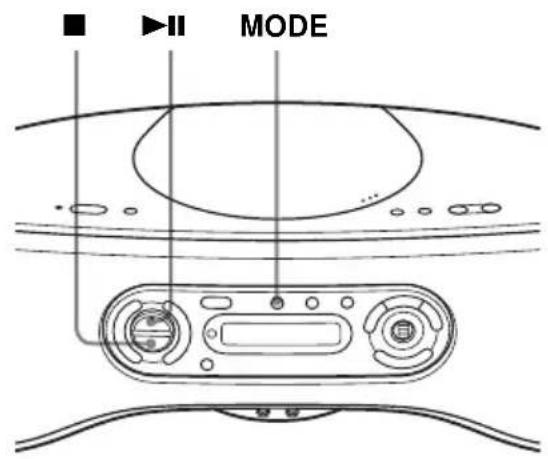

Wiedergabe von Titeln unter Verwendung von Lesezeichen (Bookmark Track Play) (Fortsetzung)

Wiedergabe von Titeln mit Lesezeichen

1. Drücken Sie, wenn sich der Player nicht im CD-Modus befindet. 2. Drücken Sie MODE im Stoppmodus so oft, bis „Bookmark“ im Display erscheint. 3. Drücken Sie II. Die Wiedergabe der Titel mit Lesezeichen beginnt.

So löschen Sie Lesezeichen

Halten Sie während der Wiedergabe eines Titels mit Lesezeichen ▶ (bzw. BOOKMARK auf der Fernbedienung) gedrückt, bis „Bookmark Cancel“ im Display erscheint.

So sehen Sie, für welche Titel Lesezeichen gesetzt sind

Bei der Wiedergabe von Titeln mit Lesezeichen blinkt das Lesezeichen-Symbol langsam im Display.

Hinweise

Titel mit Lesezeichen werden in der Reihenfolge der Titelnummern wiedergegeben, nicht in der Reihenfolge, in der die Lesezeichen gesetzt wurden. – Wenn Sie das CD-Fach öffnen, werden alle gespeicherten Lesezeichen gelöscht. – Sie können einen Titel mit einem Lesezeichen nicht direkt mit den Zahlentasten auf der Fernbedienung auswählen.

Wiedergabe bestimmter Wiedergabelisten (M3u Play)

List Play (nur MP3-CDs)

Sie können bestimmte M3u-Wiedergabelisten* wiedergeben.

• Eine M3u-Wiedergabeliste ist eine Datei, in der die Wiedergabereihenfolge von MP3-Dateien codiert wurde. Für die Wiedergabelistenfunktion müssen Sie MP3-Dateien mit einer Codiersoftware, die das M3u-Format unterstützt, auf einer CD-R/CD-RW aufzeichnen.

1. Drücken Sie, wenn sich der Player nicht im CD-Modus befindet. 2. Drücken Sie MODE im Stoppmodus so oft, bis „M3U“ im Display erscheint. 3. Drehen Sie den Jog-Dial-Ring in Richtung ▲ oder ▼, um die gewünschte Wiedergabeliste auszuwählen, und drücken Sie ENTER/MEMORY.

Auf der Fernbedienung

Wählen Sie in Schritt 3 oben mit 14 oder 24 die gewünschte Wiedergabeliste aus und drücken Sie.

So beenden Sie die M3u-Playlist-Wiedergabe

Stoppen Sie zunächst die Wiedergabe. Drücken Sie danach MODE so oft, bis „im Display ausgeblendet wird.

Hinweis

Falls mehrere Wiedergabelisten gespeichert wurden, können Sie nur die oberen zwei wiedergeben.

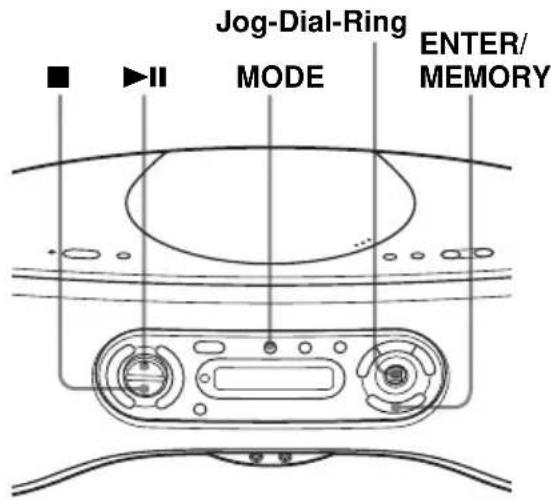

Zusammenstellen eines eigenen Programms

(Programme Play)

Sie können die Wiedergabereihenfolge von bis zu 20 Titeln einer CD festlegen.

1 Drücken Sie, wenn sich der Player nicht im CD-Modus befindet. 2 Drücken Sie MODE im Stoppmodus so oft, bis „PGM“ im Display erscheint. 3 Zum Programmieren von Titeln in der gewünschten Reihenfolge drehen Sie den Jog-Dial-Ring jeweils in Richtung oder und drücken ENTER/MEMORY.

*Sie können durch Drücken von bzw. - auch eine andere Gruppe auswählen.

4 Starten Sie mit die Programmwiedergabe.

Auf der Fernbedienung

Drücken Sie in Schritt 3 oben die Zahlentasten für die Titel, die Sie in Ihr Programm aufnehmen sollen, in der gewünschten Reihenfolge. Bei einer ATRAC-/MP3-CD können Sie mit oder auch eine andere Gruppe auswählen.

So beenden Sie die Programmwiedergabe

Stoppen Sie zunächst die Wiedergabe. Drücken Sie MODE danach so oft, bis „PGM“ im Display ausgeblendet wird.

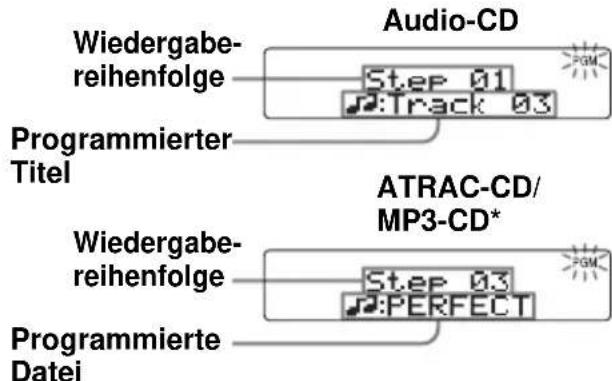

So überprüfen Sie vor der Wiedergabe die Titelreihenfolge

Drücken Sie während des Programmierens ENTER/MEMORY.

Mit jedem Tastendruck erscheinen die Titelnummern in der programmierten Reihenfolge.

So ändern Sie das aktuelle Programm

Drücken Sie während des Programmierens einmal. Das aktuelle Programm wird gelöscht. Stellen Sie nun wie weiter oben beschrieben ein neues Programm zusammen.

Tipp

Sie können dasselbe Programm erneut abspielen lassen, da das Programm gespeichert bleibt, bis Sie das CD-Fach öffnen.

Wiederholte Wiedergabe von Titeln (Repeat Play)

Die wiederholte Wiedergabe ist im normalen Wiedergabemodus und in anderen Wiedergabemodi möglich.

1 Drücken Sie, wenn sich der Player nicht im CD-Modus befindet. 2 Starten Sie die Wiedergabe der CD. Die wiederholte Wiedergabe ist im normalen Wiedergabemodus und in anderen Wiedergabemodi möglich (siehe Seite 15-19). 3 Drücken Sie REPEAT, bis „im Display erscheint.

So beenden Sie die wiederholte Wiedergabe

Drücken Sie erneut REPEAT, so dass „REPEAT“ im Display ausgeblendet wird.

Das Radio

Speichern von Radiosendern

Sie können Radiosender im Gerät speichern. Beim ZS-SN10 können Sie 30 Radiosender, 20 für UKW und 10 für AM, oder beim ZS-SN10L 40 Radiosender, 20 für UKW und je 10 für MW und LW, in beliebiger Reihenfolge speichern.

1 Wählen Sie mit RADIO-BAND-AUTO PRESET den gewünschten Frequenzbereich aus. 2 Halten Sie RADIO-BAND-AUTO PRESET gedrückt, bis „Auto Preset" im Display blinkt. 3 Drücken Sie ENTER/MEMORY. Die Sender werden in der Reihenfolge ihrer Frequenzen gespeichert, und zwar angefangen mit dem Sender mit der niedrigsten Frequenz.

Wenn ein Sender nicht automatisch gespeichert werden kann

Wenn das Sendesignal schwach ist, müssen Sie den Sender von Hand einstellen und speichern.

1 Wählen Sie mit RADIO-BAND-AUTO PRESET den gewünschten Frequenzbereich aus. 2 Stellen Sie mit TUNE + oder - den gewünschten Sender ein. 3 Halten Sie ENTER/MEMORY ca. 2 Sekunden lang gedrückt. 4 Drücken Sie PRESET + oder PRESET -, bis die gewünschte Speichernummer für den Sender blinkt. 5 Drücken Sie ENTER/MEMORY zweimal. Ein zuvor gespeicherter Sender wird durch den neuen Sender ersetzt.

Tipp

Sie können für jeden gespeicherten Sender einen Namen eingeben (siehe „Benennen der gespeicherten Sender" auf Seite 23).

Auf der Fernbedienung

1 Drücken Sie RADIO-BAND so oft, bis der gewünschte Frequenzbereich im Display erscheint. 2 Drücken Sie TUNE + oder -, bis Sie den gewünschten Sender empfangen. 3 Halten Sie die Zahlentaste, unter der Sie den neuen Sender speichern möchten, 2 Sekunden lang gedrückt.

Wenn Sie eine Speichernummer über 10 auswählen wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Zum Eingeben müssen Sie die letzte Zahlentaste etwa 2 Sekunden lang gedrückt halten. Beispiel: Zum Auswählen von 12 drücken Sie zunächst >10 und 1 und halten dann 2 etwa 2 Sekunden lang gedrückt.

Wiedergeben gespeicherter Radiosender

Wenn Sie die Sender gespeichert haben, können Sie sie einstellen, indem Sie die Speichernummer auswählen oder nach den gespeicherten Sendern suchen.

Wiedergeben gespeicherter Radiosender

1 Wählen Sie mit RADIO-BAND-AUTO PRESET den gewünschten Frequenzbereich aus. 2 Stellen Sie mit PRESET + oder PRESET - den gespeicherten Sender ein.

Auf der Fernbedienung

1 Drücken Sie RADIO-BAND so oft, bis der gewünschte Frequenzbereich im Display erscheint. 2 Drücken Sie die Zahlentaste, unter der der Sender gespeichert ist, den Sie hören möchten. Wenn Sie einen Sender mit einer Speichernummer über 10 einstellen wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Beispiel: Zum Einstellen des gespeicherten Senders 12 drücken Sie zunächst >10 und 1 und dann 2.

Suchen nach gespeicherten Radiosendern

1 Wählen Sie mit RADIO-BAND-AUTO PRESET den gewünschten Frequenzbereich aus. 2 Wählen Sie durch Drehen des Jog-Dial-Rings den gewünschten gespeicherten Sender aus. 3 Stellen Sie mit ENTER/MEMORY den gespeicherten Sender ein.

So beenden Sie die Suche nach gespeicherten Radiosendern

Drehen Sie den Jog-Dial-Ring, bis „Cancel“ erscheint, und drücken Sie dann ENTER/MEMORY.

Tipp

Sie können die Sender anhand des Sendernamens suchen, wenn Sie die gespeicherten Sender benannt haben (siehe Seite 23).

Benennen der gespeicherten Sender

Sie können einen aus bis zu 11 Zeichen bestehenden Namen für jeden gespeicherten Sender eingeben.

1 Wählen Sie den zu benennenden Sender aus (siehe Seite 22). 2 Halten Sie ENTER/MEMORY etwa 2 Sekunden lang gedrückt. Die Speichernummer und die Frequenz blinken. 3 Drücken Sie ENTER/MEMORY. Der Cursor blinkt.

4 Wählen Sie durch Drehen des Jog-Dial-Rings ein Zeichen für den neuen Sendernamen aus.

5 Wechseln Sie mit TUNE + zum nächsten einzugebenden Zeichen.

6 Geben Sie wie in Schritt 4 und 5 erläutert die restlichen Zeichen für den Sendernamen ein. 7 Drücken Sie ENTER/MEMORY.

Tipps

In Schritt 4 oben können Sie durch Drücken von DISPLAY zwischen den verschiedenen Zeichentypen wechseln. Mit jedem Tastendruck wechselt die Anzeige folgendermaßen: Großbuchstaben → Kleinbuchstaben → Zahlen und Symbole → Leerzeichen - Folgende Zeichen können Sie zum Benennen der Sender eingeben: - A bis Z - a bis z - 0 bis 9 - ! " # $ % & ( ) *.; < = >? @ _ ' + -, /: - (Leerzeichen)

So ändern Sie den Sendernamen

1 Gehen Sie wie in Schritt 1 bis 3 erläutert vor. 2 Wählen Sie mit TUNE + oder - das zu ändernde Zeichen aus. 3 Drehen Sie den Jog-Dial-Ring, um ein neues Zeichen auszuwählen. 4 Geben Sie wie in Schritt 2 und 3 erläutert die restlichen zu ändernden Zeichen ein. 5 Drücken Sie ENTER/MEMORY.

Tipps

• Wenn Sie ein Zeichen löschen wollen, geben Sie statt des Zeichens ein Leerzeichen ein.
• Nur ein Leerzeichen zwischen oder vor einem Zeichen wird als Leerzeichen erkannt.
• Wenn Sie Sender erneut automatisch speichern, werden die Sendernamen für Sender mit derselben Frequenz beibehalten.

Die Klangbetonung

Auswählen der Klangbetonung

Sie können für die Tonwiedergabe die Klangbetonung einstellen.

Auswählen der Klangeigenschaften

Drücken Sie mehrmals SOUND, um die gewünschte Klangbetonung auszuwählen.

Option Funktion
Rock	Kräftige, klare Klänge mit Betonung des unteren und oberen Klangspektrums
Pop	Helle, klare Töne mit Betonung des hohen und mittleren Klangspektrums
Jazz	Perkussive Klänge mit Betonung der Basse
Vocal	Hervorhebung der Gesangsstimmen mit Betonung des mittleren Klangspektrums
Custom	Individuelle Klangeinstellung. Sie können Bäse und Höhen nach Belieben einstellen (siehe „So stellen Sie den Klang individuell ein").
Off	Wiedergabe des gesamten Dynamikbereichs für Musik, geeignet für klassische Musik

So stellen Sie den Klang individuell ein

1 Drücken Sie SOUND so oft, bis „Custom“ angezeigt wird. 2 Halten Sie SOUND gedrückt, bis „Custom“ blinkt. „Bass“ erscheint nach 2 Sekunden. 3 Drehen Sie den Jog-Dial-Ring in Richtung △ oder ∇, um einen Basspegel auszuwählen (-3 bis +3). 4 Drücken Sie ENTER/MEMORY. „Treble“ erscheint im Display. 5 Drehen Sie den Jog-Dial-Ring in Richtung △ oder ∇, um einen Höhenpegel auszuwählen (-3 bis +3). 6 Drücken Sie ENTER/MEMORY.

Hinweis

Wenn Sie den Player vom Netzstrom trennen oder die Batterien herausnehmen, wird der individuelle Klang auf die werkseitige Einstellung zurückgesetzt.

Verständen der Basse

Drücken Sie MEGA BASS, so dass „MEGA BASS“ angezeigt wird.

Wenn Sie wieder den normalen Klang hören möchten, drücken Sie die Taste erneut, so dass „MEGA BASS“ im Display ausgeblendet wird.

Der Timer

Einschlafen mit Musik

Sie können den Player so einstellen, dass er sich nach einer bestimmten Zeit automatisch ausschaltet. Auf diese Weise können Sie beim Einschlafen Musik hören.

1 Starten Sie die Wiedergabe der gewünschten Tonquelle. 2 Drücken Sie SLEEP, so dass „Sleep“ angezeigt wird. 3 Stellen Sie mit SLEEP ein, nach wie vielen Minuten das Gerät die Wiedergabe automatisch stoppen soll. Mit jedem Tastendruck wechselt die Anzeige folgendermaßen: 60'' → 90'' → Auto (MAX 120)* → Off'' → 10'' → 20'' → 30''. Der Player schaltet sich nach 120 Minuten bzw. am Ende der CD automatisch aus.

Wenn nach dem Drücken von SLEEP 4 Sekunden vergangen sind, wird die Minutenzahl gespeichert.

So deaktivieren Sie den Sleep-Timer

Schalten Sie das Gerät mit der Taste OPERATE (oder POWER) aus.

Tipp

Die Hintergrundbeleuchtung im Display bleibt ausgeschaltet, solange der Sleep-Timer aktiviert ist.

Vorbereitungen

Auswählen der Stromquellen

Sie können das Gerät an den Netzstrom anschließen oder es über Batterien betreiben.

1 an eine Netzsteckdose

1 Anschluss des Netzkabels: Verbinden Sie ein Ende des mitgelieferten Netzkabels mit der Buchse AC IN an der Rückseite des Geräts und das andere Ende mit einer Netzsteckdose.

Ändern des AM/MW-Empfangsintervalls

Das AM/MW-Empfangsintervall ist werkseitig auf 9 kHz eingestellt. Wenn Sie das AM/MW-Empfangsintervall ändern möchten, gehen Sie folgendermaßen vor:

1. Drücken Sie RADIO·BAND·AUTO PRESET, bis „AM“ oder „MW“ angezeigt wird. 2. Drücken Sie 2 Sekunden lang ENTER/MEMORY. 3. Drücken Sie 2 Sekunden lang RADIO·BAND·AUTO PRESET. „AM 9k“ oder „MW 9k“ bzw. „AM 10k“ oder „MW 10k“ blinkt. 4. Drücken Sie oder, um „AM 9k“/„MW 9k“ (9-kHz-Intervall) bzw. „AM 10k“/„MW 10k“ (10-kHz-Intervall) auszuwählen. 5. Drücken Sie ENTER/MEMORY.

Nach dem Ändern des Empfangsintervalls müssen Sie die AM/MW-Radiosender erneut einstellen und speichern.

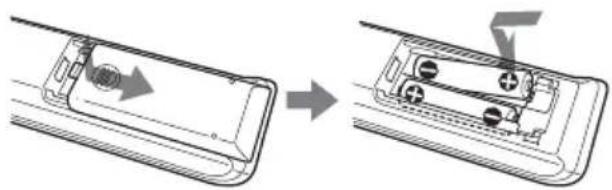

2 Einlegen von Batterien in die Fernbedienung

Legen Sie zwei R03-Batterien der Größe AAA (nicht mitgeliefert) ein.

Austauschen der Batterien

Unter normalen Bedingungen halten die Batterien etwa sechs Monate. Wenn sich das Gerät nicht mehr mit der Fernbedienung steuern lässt, ersetzen Sie die Batterien durch neue.

3 Betrieb des Geräts mit Batterien: Legen Sie sechs R20-Batterien (Größe D) (nicht mitgeliefert) in das Batteriefach ein. Wenn Sie das Gerät mit Batteriestrom betreiben möchten, trennen Sie das Netzkabel vom Player.

Austauschen der Batterien

Wechseln Sie die Batterien aus, wenn die Anzeige OPR/BATT schwächer wird oder das Gerät nicht mehr betrieben werden kann. Ersetzen Sie immer alle Batterien durch neue.

Hinweise

Die Hintergrundbeleuchtung im Display schaltet sich ein, wenn Sie den Player einschalten. - Wenn Sie das Gerät mit Batterien betreiben, können Sie es nicht mit der Fernbedienung einschalten.

Wiedergeben des Tons von einem PC, Fernsehgerät, Videorecorder, tragbaren digitalen Musik-Player usw.

Sie können den Ton von einem PC, Fernsehgerät, Videorecorder, tragbaren digitalen Musik-Player usw. über die Lautsprecher dieses Players wiedergeben.

Achten Sie darauf, alle Komponenten vor dem Anschließen auszuschalten. Einzelheiten dazu finden Sie in der Bedienungsanleitung zu den anzuschließenden Geräten.

Fortsetzung

Wiedergeben des Tons von einem PC, Fernsehgerät, Videorecorder, tragbaren digitalen Musik-Player usw. (Fortsetzung)

1 Verbinden Sie die Buchse LINE IN über ein Audioverbindungskabel (nicht mitgeliefert) mit der Line-Ausgangsbuchse am tragbaren digitalen Musik-Player oder an anderen Komponenten.

* Bei einem PC: Verwenden Sie ein Kabel, dessen Stecker in den Anschluss des PCs passt. Bei einem Fernsehgerät oder Videorecorder: Verwenden Sie ein Kabel mit einem Stereoministecker an einem Ende und zwei Cinchsteckern am anderen Ende. Bei einem tragbaren digitalen Musik-Player: Kabel mit einem Stereoministecker an beiden Enden. 2 Schalten Sie diesen Player und die angeschlossene Komponente ein. 3 Drücken Sie LINE und starten Sie die Tonwiedergabe an der angeschlossenen Komponente. Der Ton von der angeschlossenen Komponente wird über die Lautsprecher wiedergegeben.

Hinweis

Schließen Sie die Kabel fest an. Andernfalls kann es zu Fehlfunktionen kommen.

Zusätzliche Informationen

Sicherheitsmaßnahmen

Sicherheit

• Der Laser-Strahl, den dieses Gerät generiert, schädigt die Augen. Versuchen Sie daher nicht, das Gehäuse zu öffnen. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose und lassen Sie es von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.
• CDs mit ungewöhnlichen Formen, zum Beispiel Herz- oder sternförmige oder quadratische CDs, können Sie mit diesem Player nicht abspielen. Falls Sie es doch versuchen, kann der Player beschädigt werden. Verwenden Sie solche CDs nicht.

Stromquellen

• Bei Wechselstrombetrieb überprüfen Sie, ob die Betriebsspannung des Geräts mit der lokalen Stromversorgung übereinstimmt (siehe „Technische Daten“), und verwenden Sie ausschließlich das mitgelieferte Netzkabel. Andere Netzkabel sind nicht geeignet.
• Das Gerät bleibt auch im ausgeschalteten Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Bei Batteriebetrieb verwenden Sie sechs R20-Batterien (Größe D).
• Wenn das Gerät nicht über Batterien betrieben werden soll, nehmen Sie die Batterien heraus, damit nicht durch auslaufende oder korrodierende Batterien Schaden entstehen.
• Das Typenschild mit Betriebsspannung, Leistungsaufnahme usw. befindet sich an der Geräteunterseite.

Aufstellort

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen oder an einem Ort auf, an dem es direkter Sonneneinstrahlung, übermäßiger Staubentwicklung oder mechanischen Stößen ausgesetzt ist.
• Stellen Sie das Gerät nicht auf eine geneigte oder instabile Oberfläche.
• Lassen Sie seitlich am Gerät 10 mm frei. Die Ventilationsöffnungen dürfen nicht blockiert werden. Andernfalls können Betriebsstörungen auftreten und die Lebensdauer der Komponenten kann sich verringern.
• Wenn Sie das Gerät in einem in der Sonne geparkten Wagen halten, stellen Sie es an einen Platz, an dem es nicht direkter Sonneneinstrahlung ausgesetzt ist.
• Da die Lautsprecher mit einem starken Magneten arbeiten, müssen Kreditkarten mit Magnetstreifen und Uhren mit Federwerk ferngehalten werden, da sie sonst beschädigt werden können.

Betrieb

• Wird das Gerät direkt von einem kalten in einen warmen Raum gebracht oder in einem sehr feuchten Raum aufgestellt, kann sich auf der Linse im CD-Player Feuchtigkeit niederschlagen. In diesem Fall funktioniert der CD-Player unter Umständen nicht mehr richtig. Nehmen Sie die CD heraus und halten Sie das Gerät etwa eine Stunde lang stehen, bis die Feuchtigkeit verdunstet ist.

Hinweise zu CDs

Vor der Wiedergabe reinigen Sie die CDs mit einem Reinigungstuch. Wischen Sie damit von der Mitte nach außen.

• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, handelsübliche Reinigungsmittel oder Antistatikspray für Schallplatten.

Sicherheitsmaßnahmen (Fortsetzung)

• Setzen Sie CDs nicht direktem Sonnenlicht oder Wärmequellen wie Warmluftauslässen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Wagen liegen, da die Temperaturen im Wageninneren stark ansteigen können.
• Kleben Sie kein Papier und keine Aufkleber auf die CD und zerkratzen Sie die Oberfläche der CD nicht.
• Legen Sie die CDs nach der Wiedergabe immer in ihre Hülle zurück.

Befinden sich auf der Oberfläche einer CD Kratzer, Schmutz oder Fingerabdrücke, kann es zu Fehlern bei der Spurführung kommen.

Hinweise zu CD-Rs/CD-RWs

Mit diesem CD-Player lassen sich CD-Rs/CD-RWs wiedergeben, die im ATRAC3plus-/ATRAC3-, MP3- oder CDDA-Format* aufgezeichnet wurden, aber die Wiedergabemöglichkeiten hängen von der Qualität der CD und dem Zustand des Aufnahmegeräts ab.

• CDDA steht für Compact Disc Digital Audio. Es handelt sich damit um einen Aufnahmestandard für Audio-CDs.

Wenn Sie Fragen zum Player haben oder Probleme damit auftreten, wenden Sie sich bitte an Ihren Sony-Handler.

Störungsbehebung

Allgemeines

Das Gerät lässt sich nicht einschalten.

• Schließen Sie das Netzkabel fest an die Netzsteckdose an.
• Achten Sie darauf, dass die Batterien richtig eingelegt sind. Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.
• Sie können den Player nicht mit der Fernbedienung einschalten, wenn Sie ihn mit Batterien betreiben.

Das Gerät ist nicht eingeschaltet und „Battery Error“ wird angezeigt.

• Achten Sie darauf, dass die Batterien richtig eingelegt sind. Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.

Es ist kein Ton zu hören.

• Stellen Sie die Lautstärke ein.
• Lösen Sie die Kopfhörer vom Gerät, wenn Sie über Lautsprecher hören möchten.

Störrauschen ist zu hören.

• In der Höhe des Players wird ein Mobiltelefon oder ein anderes Gerät, das Radiowellen aussendet, benutzt. → Entfernen Sie das Mobiltelefon usw. vom Player.

CD-Player

"No Disc" leuchtet im Display, obwohl eine CD eingelegt ist.

• Legen Sie eine CD mit beschrifteter Seite nach oben ein. Die CD-R/CD-RW ist nicht abgeschlossen. Schließen Sie die CD-R/CD-RW mit dem Aufnahmegerät ab.
• Es liegt ein Problem mit der Qualität der CD-R/CD-RW, dem Aufnahmegerät oder der Anwendungssoftware vor. Die CD-R/CD-RW ist leer.
• Wenn die Batterien schwach sind, ersetzen Sie alle Batterien durch neue.

Es wird keine CD abgespielt.

• Legen Sie die CD mit der Beschriftung nach oben ein.
• Reinigen Sie die CD.
• Nehmen Sie die CD heraus und halten Sie das CD-Fach etwa eine Stunde geöffnet, damit Feuchtigkeit verdunsten kann.

Der Ton setzt aus.

Verringern Sie die Lautstärke. - Reinigen Sie die CD oder ersetzen Sie sie, wenn sie stark beschädigt ist. - Stellen Sie das Gerät an einem vor Vibrationen geschützten Ort auf. - Reinigen Sie die Linse mit einem handelsüblichen Staubbläser. - Der Ton setzt möglicherweise aus und Störgeräusche können zu hören sein, wenn Sie CD-Rs/CD-RWs von schlechter Qualität verwenden oder wenn ein Problem mit dem Aufnahmegerät oder der Anwendungssoftware vorliegt.

"No File" wird angezeigt.

• Sie haben versucht, eine CD-R/CD-RW wiederzugeben, die keine ATRAC- oder MP3-Datei enthält (Seite 4).

"Over" wird angezeigt.

• Bei diesen Playern können Sie nicht mehr als 20 Titel programmieren (Seite 19).

Radio

Der Ton ist schwach oder von schlechter Qualität.

• Wenn die Batterien schwach sind, ersetzen Sie alle Batterien durch neue.
• Stellen Sie das Gerät weiter vom Fernsehgerät entfernt auf.

Das Fernsehbild ist instabil.

• Beim UKW-Empfang kann diese Störung auftreten, wenn das Gerät in der Höhe eines Fernsehgeräts mit Zimmerantenne aufgestellt ist. Stellen Sie das Gerät weiter vom Fernsehgerät entfernt auf.

Fernbedienung

Die Fernbedienung funktioniert nicht.

Tauschen Sie alle Batterien in der Fernbedienung gegen neue aus, wenn sie zu schwach sind. - Achten Sie darauf, die Fernbedienung auf den Fernbedienungssensor am Player zu halten. - Entfernen Sie Hindernisse zwischen der Fernbedienung und dem Player. - Der Fernbedienungssensor darf keiner starken Lichtquelle wie z. B. direktem Sonnenlicht oder Licht von Leuchtstofflampen ausgesetzt sein. - Gehen Sie näher an den Player heran, wenn Sie die Fernbedienung benutzen.

Wenn sich ein Problem anhand dieser Liste nicht beheben lässt, lösen Sie das Netzkabel und entnehmen Sie alle Batterien. Nachdem alle Anzeigen im Display erloschen sind, schließen Sie das Netzkabel wieder an und legen die Batterien wieder ein. Lässt sich das Problem auch dadurch nicht beheben, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

Reinigen der Linse

Wenn die Linse schmutzig wird, kann es bei der Wiedergabe einer CD zu Tonaussetzern kommen. Reinigen Sie die Linse mit einem handelsüblichen Staublaser.

Reinigen des Gehäuses

Reinigen Sie Gehäuse, Bedienfeldabdeckung und Bedienelemente mit einem weichen, mit einer milden Reinigungslösung angefeuchteten Tuch. Verwenden Sie keine Scheuerschwämme, kein Scheuerpulver und keine Lösungsmittel wie Alkohol oder Benzin.

Technische Daten

CD-Player

System

Digitales CD-Audiosystem

Eigenschaften der Laserdiode

Emissionsdauer: kontinuierlich

Laser-Emission: unter 44.6µW

(gemessen im Abstand von ca. 200mm von der

Linsenoberfläche am optischen Sensorblock mit einer

Öffnung von 7 mm)

Rotationsgeschwindigkeit

200 U/min bis 500 U/min (CLV)

Anzahl der Kanäle

2

Frequenzgang

20-20000Hz+0/-1dB

Gleichlaufschwankungen

Unterhalb der Messgrenze

Radio

Frequenzbereich

ZS-SN10

UKW 87,5 - 108 MHz

AM 531-1611 kHz (9-kHz-Empfangsintervall)

530 - 1610 kHz (10-kHz-Empfangsintervall)

ZS-SN10L

UKW 87,5 - 108 MHz

MW 531 - 1611 kHz (9-kHz-Empfangsintervall)

530 - 1610 kHz (10-kHz-Empfangsintervall)

LW 153 - 279 kHz

ZF

UKW: 10,7 MHz

AM/MW/LW: 450 kHz

Antennen

UKW: Teleskopantenne

AM/MW/LW: Eingebaute Ferritstabantenne

Allgemeines

Lautsprecher

Breitbandlautsprecher: 10 cm Durchmesser,

3,2 Ω, Konus (2)

Eingang

Buchse LINE IN (Stereominibuchse):

Mindesteingangsleistung 330 mV

Ausgänge

Kopfhörerbuchse (Stereominibuchse):

Für Kopfhörer mit einer Impedanz von 16 - 64 Ω

Maximale Ausgangsleistung

4,6 W

Betriebsspannung

Player:

Modell für Korea: 220 V Wechselstrom, 60 Hz

Andere Modelle: 230 V Wechselstrom, 50 Hz

9 V Gleichstrom, 6 R20-Batterien (Größe D)

Fernbedienung:

3 V Gleichstrom, 2 R03-Batterien (Größe AAA)

Leistungsaufnahme

16 W

Lebensdauer der Batterien

Player:

CD-Wiedergabe

Sony R20P: ca. 2 Std.

LR20-Alkalibatterien von Sony: ca. 8 Std.

Radioempfang

Sony R20P: ca. 10 Std.

LR20-Alkalibatterien von Sony: ca. 25 Std.

Abmessungen

ca. 500 x 145 x 230 mm (B / H / T)

(einschl. vorstehender Teile)

Gewicht

ca. 3,8 kg (einschl. Batterien)

Mitgeliefertes Zubehör

Netzkabel (1)

Fernbedienung (1)

CD-ROM (SonicStage) (1)

Installations- und Bedienungshandbuch zu SonicStage (1)

US-amerikanische Patente und Patente anderer Länder lizenziert von Dolby Laboratories.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Zusätzlich erhältliches Zubehör

MDR-Kopfhörerserie von Sony

Index

A

Anschließen

Netzkabel 26

zusätzliche Komponenten 27

Ansteuern eines bestimmten Titels 13

ATRAC-CD

Display 12

Erläuterungen zu

ATRAC3plus 5

Wiedergabereihenfolge 8

Auswählen

Klangbetonung 24

Titel 13

Auswählen der Stromquellen 26

B

Batterien

für Fernbedienung 26

für Gerät 27

Benennen der gespeicherten Sender 23

Bookmark Track Play 17

C

CDDA-Format 5

CD-Player 6, 12

CD-ROM (SonicStage) 4

D

Display 12

E

Einschlafen mit Musik 25

D

ID3-Tag 12

Klangbetonung 24

M3u Play List Play 18

MEGA BASS 24

MP3

Display 12

Erläuterungen zu MP3 5

Wiedergabereihenfolge 8

Program Play 19

Radioempfang 10

Radiosender

speichern 21

wiedergeben 22

Reinigen

Gehäuse 32

Linse 32

Repeat Play 20

S

Shuffle Play 16

Sicherheitsmaßnahmen 29

SonicStage 4

Speichern von Radiosendern 21

Störungsbehebung 30

Stromquellen 26

Suchen 14

T

Technischen Daten 32

Timer 25

V

Verbessern des Radioempfangs 11

Vorbereitungen 26

W

Wartung 32

Wiedergeben

einer CD 6

gespeicherter

Radiosender 22

Ton von einem PC,

Fernsehgerät,

Videorecorder, tragbaren

digitalen Musik-Player usw. 27

von Titeln in willkürlicher

Reihenfolge 16

von Titeln wiederholen 20

Z

Zusammenstellen eines eigenen

Programms 19
