| Produkttyp | Einbau-Induktionskochfeld |
| Marke | Progress |
| Modell | PAI6001E |
| Anzahl der Kochzonen | 4 |
| Heiztechnologie | Induktion |
| Maximale Gesamtleistung | 7,35 kW (7350 W) |
| Versorgungsspannung | 220-240 V / 400 V 2N, 50-60 Hz |
| Linke vordere Zone | 2300 W (PowerBoost 3700 W, max. Dauer 10 Min.), Ø 180-210 mm |
| Linke hintere Zone | 1800 W, Ø 145-180 mm |
| Rechte vordere Zone | 1400 W (PowerBoost 2500 W, max. Dauer 4 Min.), Ø 125-145 mm |
| Rechte hintere Zone | 1800 W, Ø 145-180 mm |
| Hauptfunktionen | PowerBoost, Countdown-Timer und unabhängiger Timer, Verriegelung, Kindersicherung, automatische Abschaltung, Leistungsmanager, automatischer Kochstart |
| Sicherheit | Bedienfeldsperre, Kindersicherung, automatische Abschaltung, Topferkennung, Restwärmeanzeige, automatische Abschaltung bei Überhitzung |
| Netzkabeltyp | H05V2V2-F (beständig bis min. 90 °C) |
| Energieverbrauch (EC Kochfeld) | 182,5 Wh/kg |
| Reinigung | Spezielles Reinigungsmittel für Glaskeramik, Schaber für hartnäckige Rückstände; keinen Dampfreiniger verwenden |
| Pflege | Nach jedem Gebrauch reinigen, ein feuchtes, weiches Tuch und nicht scheuerndes Reinigungsmittel verwenden |
| Ersatzteile und Reparierbarkeit | Ausschließlich Originalteile verwenden; den autorisierten Kundendienst kontaktieren |
| Reparierbarkeitsindex | Nicht angegeben |
Häufig gestellte Fragen - PAI6001E PROGRESS
Benutzerfragen zu PAI6001E PROGRESS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Herd kostenlos im PDF-Format! Finden Sie Ihr Handbuch PAI6001E - PROGRESS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PAI6001E von der Marke PROGRESS.

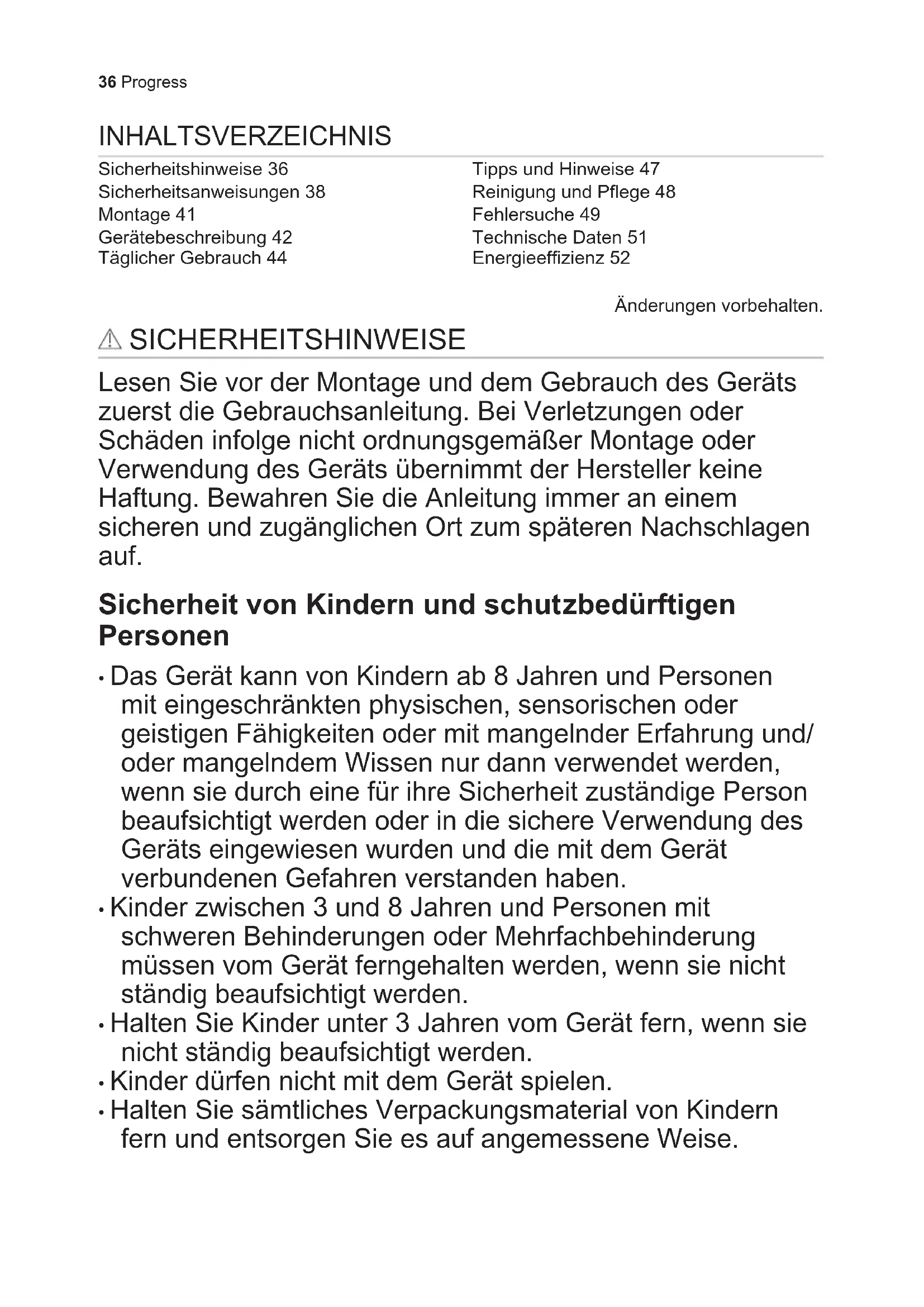

BEDIENUNGSANLEITUNG PAI6001E PROGRESS
Sicherheitshinweise 36
Sicherheitsanweisungen 38
Montage 41
Gerätebeschreibung 42
Täglicher Gebrauch 44
Tipps und Hinweise 47
Reinigung und Pflege 48
Fehlersuche 49
Technische Daten 51
Energieeffizienz 52
Änderungen vorbehalten.
SICHERHEITSHINWEISE
Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.
Sicherheit von Kindern und schutzbedürftigen Personen
- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
- Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
- Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
- Kinder dürfen nicht mit dem Gerät speiten.
-
Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
-
Halten Sie Kinder und Haustiere während des Betriebs oder der Abkuhlphase vom Gerät fern. Berührbare Teile sind frei.
- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
- Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführren.
Allgemeine Sicherheit
- WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
- Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
- WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
- Versuchen Sie NICHT einen Brand mit Wasser zu Löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden. - WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
- Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.
- Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus und behmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, behmen Sie die Sicherung für den Anschluss Heraus, um die
Stromversorgung zu unterbrechen. Verständigen Sie in jeder Fall den autorisierten Kundendienst.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
- WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von whom in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.
SICHERHEITSANWEISUNGEN
Montage
WARNING! Die Montage des Gerats darf nur von einer qualifizierten Fachkraft durchgeführt werden.
WARNING! Verletzungsgefahr sowie Risikovon Schaden am Gerat.
- Entfernen Sie das Verpackungsmaterial.
- Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
- Halten Sie sich an die mitgelieferte Montageanleitung.
Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten. - Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
- Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
-
Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
-
Installieren Sie das Gerät nicht direkt geben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
- Jedes Gerät besitzt Kuhlgeblase auf seiner Unterseite.
- Ist das Gerät über einer Schublade installiert:
Lagern Sie keine kleinen Papierstücke oder -blätter, die eingezogen werden können, in der Schublade, da sie die Kühlgeläse beschädigen oder das Kühlsystem beeinträchtigen können.
- Halten Sie einen Abstand von mindestens 2 cm zwischen dem Geräteboden und den Teilen, die in der Schublade gelagert sind, ein.
Elektrischer Anschluss
WARNING! Brand- und Stromschlaggefahr.
- Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
- Das Gerät muss geerdet sein.
Vor der Durchführung jeglicher Arbeitsen muss das Gerät von der
elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
- Vergewissem Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
- Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
- Verwenden Sie die Zugentlastung für das Kabel.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem freißen Gerät oder freiem Kochgeschirr in Berührung kommt.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
- Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Falls die Steckdose lose ist, schlieben Sie den Netzstecker nicht an.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der
Stromversorgung trennen möchten.
Ziehen Sie stets am Netzstecker.
- Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfern werden können), Fehlerstromschutzschalter und Schütze.
Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführct sein.
Gebrauch
WARNING! Verletzungs-, Verbrennungs- und Stromschlaggefahr.
- Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
- Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
Die Luftungsöffnungen dürfen nicht abgedeckt werden. - Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
- Schalten Sie die Kochzonen nach jeder Gebrauch aus.
- Verlassen Sie sich nicht auf die Topferkennung.
- Legen Sie kein Besteck und keine Topdeckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist. - Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
- Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der
Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.
- Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.
- Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.
WARNING! Brand- und Explosionsgefahr
- Erhitzte Ole und Fette konnen brennbare Dämpfe freiisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Olen von diesen fern.
Die von sehrheitsem Öl freigesetzten Dämpfe können eine Selfbstzündung verursachen. - Bereits verwendetes Öl kann Lebensmittelrechte enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
- Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solchenicht in die Nähe oder auf das Gerät.
WARNING! Risiko von Schaden am Gerät.
- Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
- Legen Sie keineheiten Topfdeckel auf die Glasoberfläche des Kochfeldes.
- Lassen Sie das Kochgeschirr nicht leerkochen.
- Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche konnte beschädigt werden.
- Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
- Legen Sie keine Alufolie auf das Gerät.
Kochgeschirr aus Gusseisen, Aluminium oder mit beschädigten Böden kann die Glas- bzw. Glaskeramikoberfläche verkratzen.
Heben Sie das Kochgeschirr stets an,
wenn Sie es auf der Kochfläche
umsetzen möchten.
- Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.
Reinigung und Pflege
- Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
- Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen.
- Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsvorsorgung.
- Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
- Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmen, Lösungsmittel oder Metallgegenstände.
Service
Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
- Verwenden Sie ausschließlich Originalersatzteile.
Entsorgung
WARNING! Verletzungs- und Erstickungsgefahr.
- Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
WARNING! Siehe Kapitel
Sicherheitshinweise.
Vor der Montage
Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.
Seriennummer
Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
Anschlusskabel
- Das Kochfeld wird mit einem Anschlusskabel geleifert.
- Ersetzen Sie ein defektes Netzkabel durch den Kabeltyp H05V2V2-F, der einer Temperatur von mindestens 90 °C standhalt. Wenden Sie sich an den Kundendienst vor Ort.

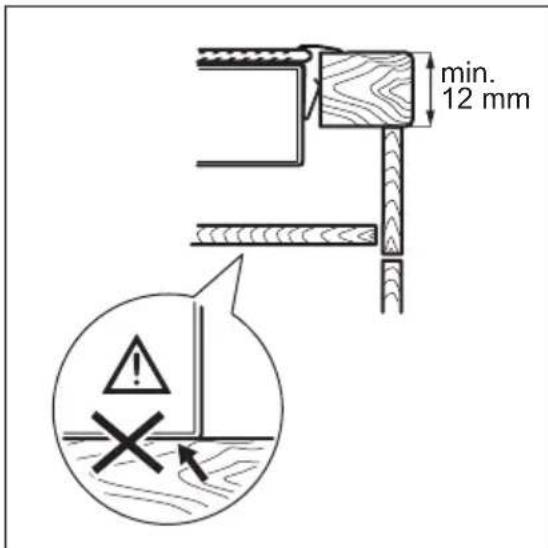

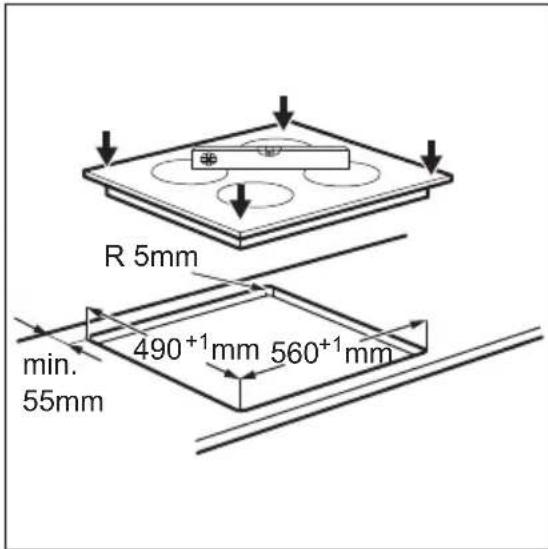

Montage
Wird das Gerät über einer Schublade montiert, kann die Luftung des Kochfelds die Gegenstände, die in der Schublade gelagert sind, während des Garvorgangs erwärmen.
GERÄTEBESCHREIBUNG
Kochfeldanordnung
1 Induktionskochzone
2 Bedienfeld
Bedienfeldanordnung
Bedieren Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrollampen und akustischen Signale informieren Sie über die aktiven Funktionen.
| Sens-feld | Funktion Kommentar | ||
| 1 | 0 | EIN/AUS Ein- und Ausschalten des Kochfeldes. | |
| 2 | 0 | Verriegeln / Kindersiche-rung | Verriegeln/Entriegeln des Bedienfelds. |
| 3 | - Kochstufenanzeige Zeigt die Kochstufe an. | ||
| 4 | - Kochzonen-Anzeigen des Timers | Zeigt an, für welche Kochzone die Zeit einge-stellt wurde. | |
| 5 | - Timer-Anzeige Zeigt die Zeit in Minuten an. | ||
| 6 | 0 | - Auswahlen der Kochzone. | |
| 7 | +/- | - Erhöhen oder Verringern der Zeit. | |
| 8 | +/- | - Einstellen der Kochstufe. | |
| 9 | P | PowerBoost Einschalten der Funktion. | |
AnzeigenderKochstufen
| Display Beschreibung | |
| 0 | Die Kochzone ist ausgescheltet. |
| 1-9 | Die Kochzone ist eingescheltet. |
| A | Ankochautomatik ist aktiviert. |
| P | PowerBoost ist aktiviert. |
| E+Zahl | Eine Störung ist aufgetreten. |
| H | Eine Kochzone ist noch frei (Restwärme). |
| L | Verriegeln/Kindersicherung ist aktiviert. |
| F | Das Kochgeschirr ist ungeeignet oder zu Klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone. |
| - | Abschaltautomatik ist aktiviert. |
Restwärmeanzeige
WARNING! Es besteht Verbrennungsgefahr durch Restwärme. Die Anzeigen zeigen den Restwärmegrad der Kochzonen an, die Sie gerade verwenden. Die Anzeigen der benachbarten Kochzonen können auch dann leuchtensenn Sie sie nicht benutzen.
TÄGLICHER GEBRAUCH
WARNING! Siehe Kapitel Sicherheitshinweise.
Ein- und Ausschalten
Berühren Sie Sekunde lang, um das Kochfeld ein- oder auszuschalten.
Abschaltautomatik
Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:
- Alle Kochzonen sind ausgeschaltet.
- Nach dem Einsatz des Kochfelds wird keine Kochstufe gewählt.
- Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertont und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.
- Das Kochfeld wird zu heißt (wenn beispelsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.
- Sie verwenden ungeeignetes Kochgeschirr. Das Symbol Heuchtet auf und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
- Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile
Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.
leuchtet auf und das Kochfeld schaltet sich aus.
Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:
Kochstufe Das Kochfeld wird
ausgeschaltet nach
U,1-2
6 Stunden
3-45Stunden
54Stunden
6-91,5Stunden
Einstellen der Kochstufe
Berühren Sie um die Kochstufeneinstellung zu erhöhen. Berühren Sie um die Kochstufeneinstellung zu verringn. Berühren Sie zum Ausschalten der Kochzone und gleichzeitig.
Ankochautomatik
Durch Einschalten dieser Funktion lässt sich die erforderliche Kochstufeneinstellung Schneller erzielen. Bei Verwendung der Funktion wird eine bestimmte Zeit lang die hochste Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet.
Zum Einsatz der Funktion muss die Kochzone abgekühlt sein.
Einschalten der Funktion für eine
Kochzone: Berühren Sie P leuchtet auf). Berühren Sie unmittelbar danach + (leuchtet auf). Berühren Sie unmittelbar danach bis die erforderliche Kochstufeneinstellung angezeigt wird. Nach 3 Sekunden leuchtet auf.
Ausschalten der Funktion: Berühren Sie
PowerBoost
These Funktion stelltden
Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch wieder auf die höchste Kochstufe um.
Siehe Kapitel „Technische Daten".
Einschalten der Funktion für eine
Kochzone: Berühren Sie P leuchtet auf.
Zum Ausschalten der Funktion:
Berühren Sie Poder.
PowerBoost mit Zweikreis-Kochzone
Die Funktion wird für den inneren Kreiseingeschaltet, wenn das Kochfeld erkennt, dass das Kochgeschirr kleiner als der Durchmesser des inneren Kreises ist. Die Funktion wird für den äußerten Kreiseingeschaltet, wenn das Kochfeld erkennt, dass das Kochgeschirr größter als der Durchmesser des inneren Kreises ist.
Timer
Kurzzeitmesser
Mit dieser Funktion stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll.
Stellen Sie zuerst die Kochstufe für die Kochzone und erst danach die Funktion ein.
Auswahlen der Kochzone: Berühren Sie so oft, bis die Anzeige der gewünschten Kochzone aufleucht.
Einschalten der Funktion oder Andern der Zeit: Berühren Sie oder, um die Dauer für den Timer einzustellen (00 - 99 Minuten). Wenn die Anzeige der Kochzone langsam blinkt, wird die Zeit heruntergezahlt.
So wird die Restzeit angezeigt: Wahlen Sie die Kochzone mit aus. Die Anzeige der Kochzone blinkt schneller. Das Display zeigt die Restzeit an.
Ausschalten der Funktion: Wahlen Sie die Kochzone mit und berühren Sie. Die Restzeit wird auf 00 heruntergebnlt. Die Anzeige der Kochzone erlischt.
Wenn die eingestellte Zeit abgelaufen ist, ertont ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet.
Ausschalten des Signaltons: Berühren Sie.
Kurzzeitwecker
Sie können diese Funktion als Kurzzeit-Wecker benutzen, wenn das Geräteingeschaltet ist und die Kochzonen nicht in Betrieb sind. Das Display zeigt an.
Einschalten der Funktion: Berühren Sie. Berühren Sie oder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertont ein Signalton und 00 blinkt.
Ausschalten des Signaltons: Berühren Sie
Ausschalten der Funktion: Berühren Sie
und danach Die Restzeit wird auf 00 heruntergebnzt halt
These Funktion hat keine Auswirkung auf den Kochzonenbetrieb.
Verriegeln
Sie konnen das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird.
Stellen Sie zuerst die Kochstufe ein.
Einschalten der Funktion: Berühren Sie. 4euchtet 4 Sekunden auf. Der Timer bleibt eingeschaltet.
Ausschalten der Funktion: Berühren Sie. Die vorherige Kochstufe wird angezeigt.
These Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.
Kindersicherung
These Funktion verhindert ein versehentliches Einsatzen des Kochfelds.
Einschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie Sekunden lang.Ueuchtet auf. Schalten Sie das Kochfeld mit aus.
Ausschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie Sekunden lang. geuchtet auf. Schalten Sie das Kochfeld mit aus.
Vorübergehendes Ausschalten der Funktion für einen einzelnen
Kochvorgang: Schalten Sie das Kochfeld mit ein. leuchtet auf. Berühren Sie 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt benutzterwen. Wenn Sie das Kochfeld mit ausschalten, wird diese Funktion wieder eingeschaltet.
Power-Management

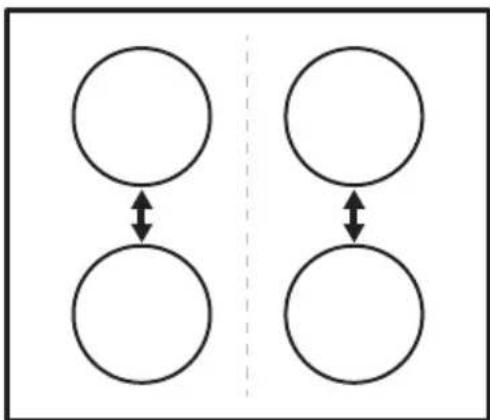

Die Kochzonen werden je nach Lage auf dem Kochfeld und Anzahl der Phasen gruppiert. Siehe Abbildung.
Jede Phase darf mit maximal 3700 W belastet werden.
-
Mit dieser Funktion wird die Leistung zwischen den einzelnen, an dieselbe Phase angeschlossenen Kochzonen aufgeitlt.
-
These Funktion wird eingeschaltet, sobald die Gesamtleistung aller an dieselbe Phase angeschlossenen Kochzonen 3700 W übersteigt.
-
Mit dieser Funktion wird die Leistung aller anderen Kochzonen reduziert, die an dieselbe Phase angeschlossen sind.
Die Anzeige der Kochzonen mit reduzierter Leistung wechselt zwischen der eingestellen und reduzierten Kochstufe. Nach einiger Zeit zeigt die Anzeige der Kochzonen mit reduzierter Leistung nur noch die reduzierte Kochstufe an.
TIPPS UND HINWEISE
WARNING! Siehe Kapitel
Sicherheitshinweise.
Kochgeschirr
Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.
Benutzen Sie für die Induktions-Kochzonen nur geeignetes Kochgeschirr.
Kochgeschirrmaterial
Geeignet: Gusseisen, Stahl, Stahlemail, Edelstahl, Boden aus mehreren Schichten verschiedener Materialien (vom Hersteller als geeignet gekennzeichnet).
- Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.
Kochgeschirr eignet sich für Induktionskochfelder, wenn:
- Wasser sehr Schnell auf einer Kochzone kocht, die auf die höchste Stufe geschalteit ist;
- Ein Magnet von Geschirrboden angezogen wird.
Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.
Stellen Sie sicher, dass die Topfboden sauber sind, bevor Sie sie auf das Kochfeld stellen.
Abmessungen des Kochgeschirrs
Induktionskochzonen passen sich bis zu einem gewissen Grad automatisch an die Grübe des Kochgeschirrbodens an.
Die Kochzoneneffizienz hangt vom Durchmesser des Kochgeschirrs ab. An
Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze.
Siehe hierzu „Technische Daten".
Betriebsgeräusche
Es gibt verschiedene Betriebsgeräusa:
- Knacken: Das Kochgeschirr besteht aus entsprechenden Materialien (Sandwichkonstruktion).
- Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterscheidlichen Materialien (Sandwichkonstruktion).
- Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.
- Klichen: Elektrisches Umschalten.
Rauschen, Surren: Der Lüfter ist in Betrieb.
Die Gerausche sind normal und weisen nicht auf eine Störung hin.
Anwendungsbeispiele für das Garen
Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer hoheren Kochstufe steigt der Energieverbrauch nicht proportional an. Das bedeutet, dass eine Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Häfte ihrer maximalen Leistung verbraucht.
Bei den Angaben in der folgenden Tabelle handelt essich um Richtwerte.
| Kochstufe Verwendung: Dauer | (Min.) | Hinweise | |
| u - 1 | Warmhalten von gegarten Speisen. | Nach Bedarf | Legen Sie einen Deckel auf das Kochgeschirr. |
| 1 - 2 Sauce Hollandaise, Schmel-zen von: Butter, Schokolade, Gelatine. | 5 - 25 Gelegentlich umruhren. | ||
| 1 - 2 Stocken: Lockere Omeletts,gebackene Eier. | 10 -40 | Mit Deckel garen. | |
| 2 - 3 Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten. | 25 -50 | Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte nach der Hälfte der Zeit umruhren. | |
| 3 - 4 Dünsten von Gemüse, Fisch,Fleisch. | 20 -45 | Einige Esslöfel Flüssigkeit zu-gehen. | |
| 4 - 5 Dampfgaren von Kartoffeln. 20 - | 60 | Max. ¼ I Wasser für 750 g Kartoffeln verwenden. | |
| 4 - 5 Kochen größerer Speisemen-gen, Eintopfgerichte und Sup-pen. | 60 -150 | Bis zu 3 I Flüssigkeit plus Zu-taten. | |
| 6 - 7 Bei geringer Hitze anbraten:Schnitzel, Cordon bleu, Kote-lett, Frikadellen, Bratwürste,Leber, Mehlschwitze, Eier,Pfannkuchen, Donuts. | Nach Bedarf | Nach der Hälfte der Zeit wen-den. | |
| 7 - 8 Braten bei starker Hitze: Rösti,Lendenstücke, Steaks. | 5 - 15 Nach der Hälfte der Zeit wen-den. | ||
| 9 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites. | |||
| P | Aufkochen großener Mengen Wasser. PowerBoost ist eingeschaltet. | ||
REINIGUNG UND PFLEGGE
WARNING! Siehe Kapitel Sicherheitshinweise.
Allgemeine Informationen
- Reinigen Sie das Kochfeld nach jedem Gebrauch.
-
Verwenden Sie stets Kochgeschirr mit sauberen Böden.
-
Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
- Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
- Verwenden Sie einen speziellen Reinigungsschaber für Glas.
Reinigen des Kochfelds
- Folgendes muss scoff entfern werden: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls konnen die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schrag zur Glasfläche ansetzen und über die Oberfläche bewegen.
- Folgendes kann nach ausreichender Abkuhlung des Kochfelds entfernt werden: Kalk- und Wasserränder,
Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
- Entfernen Sie metallisch schimmernde Verfärbungen:
Benutzen Sie für die Reinigung der Glasoberfläche ein mit einer Lösung aus Essig und Wasser angefeuchtetes Tuch.
FEHLERSUCHE
WARNING! Siehe Kapitel
Sicherheitshinweise.
Was tun, wenn...
| Störung Mögliche Ursache | Abhilfe | |
| Das Kochfeld kann nicht ein-geschalten oder bedient wer-den. | Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung an-geschlossen. | Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spannungsversorgung an-geschlossen ist. Nehmen Sie dazu den Anschlussplan zu Hilfe. |
| Die Sicherung ist durchge-brannt. | Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine zu-gelassene Elektrofachkraft. | |
| Sie haben die Kochstufe | nicht innerhalb von 10 Se-kunden eingestellt. | Schalten Sie das Kochfeld erneut ein und stellen Sie in-nerhalb von 10 Sekunden die Kochstufe ein. |
| Sie haben mindestens 2 | Sensorfelder gleichzeitig be-rührt. | Berühren Sie nur ein Sen-sorfeld. |
| Auf dem Bedienfeld befin-den sich Wasser- oder Fett-spritzer. | Wischen Sie das Bedienfeld ab. | |
| Ein akustisches Signal er- tont und das Kochfeld schal- tet ab. Wenn das Kochfeld ausge- schaltet wird, ertönt ein akustisches Signal. | Mindestens ein Sensorfeld wurde bedeckt. | Entfernen Sie den Gegen- stand von den Sensorfel- dern. |
| Das Kochfeld wird ausge- schaltet. | Sie haben etwas auf das Sensorfeld gestellt. | Entfernen Sie den Gegen- stand vom Sensorfeld. |
| Die Restwärmeanzeige Funktioniert nicht. | Die Kochzone ist nicht frei, da sie nur kurze Zeit in Be- trieb war oder der Sensor ist beschädigt. | War die Kochzone lange ge- nug eingeschaltet, um frei zu sein, wenden Sie sich an den autorisierten Kunden- Dienst. |
| Ankochautomatik faktio- niert nicht. | Die Kochzone ist frei. Lassen Sie die Kochzone Lange genug abkühlen. | |
| Die höchste Kochstufe ist | eingestellt. | Die höchste Kochstufe hat die gleiche Leistung wie die Funktion. |
| Die Kochstufe schaltet zwi- schen zwei Kochstufen hin und her. | Power-Management ist ein- geschaltet. | Siehe „Täglicher Gebrauch". |
| Die Sensorfelder werden heiß. | Das Kochgeschirr ist zu frei, oder Sie haben es zu nahe an die Bedienelemente gestellt. | Stellen Sie große Kochge- schirr nach Möglichkeit auf die hinteren Kochzonen. |
| L leuchtet auf. | Kindersicherung oder Ver- riegeln ist eingeschaltet. | Siehe „Täglicher Gebrauch". |
| F leuchtet auf. | Es wurde kein Kochgeschirr auf die Kochzone gestellt. | Stellen Sie Kochgeschirr auf die Kochzone. |
| Sie verwenden ungeeigne- tes | Kochgeschirr. | Verwenden Sie geeignetes Kochgeschirr. Siehe Kapitel „Tipps und Hinweise". |
| Der Durchmesser des Koch- | geschirrbodens ist zu Klein für die Kochzone. | Verwenden Sie Kochge- schirr mit den richtigen Ab- messungen. Siehe hierzu „Technische Daten". |
| E und eine Zahl werden angezeigt. | Es ist ein Fehler im Kochfeld aufgetreten. | Schalten Sie das Kochfeld aus und nach 30 Sekunden wieder ein. Wenn erneut erscheint, trennen Sie das Kochfeld von der Spannungsvorsorgung. Verbeiten Sie das Kochfeld nach 30 Sekunden wieder mit der Spannungsvorsorgung. Tritt das Problem weiterhin auf, rufen Sie den autorisierten Kundendienst an. |
| Es ist ein konstanter Piepton zu horen. | Unsachgemäßerelektrischer Anschluss. | Trennen Sie das Kochfeld von der Stromversorgung. Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation. |
Wenn Sie das Problem nicht offen können...
Wenn Sie das Problem nicht selbst lösenkonnen, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie damit den dreistiglichen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte
Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Handler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.
TECHNISCHE DATEN
Typenschild
Modell PAI6001E PNC 949 492 327 00
Typ 61 B4A 00 AA 220 - 240 V/400 V 2N, 50 - 60 Hz
Induktion 7.35 kW Made in Romania
Ser. Nr. 7.35 kW
PROGRESS
Technische Daten der Kochzonen
| Kochzone Nennleistung (höchste Kochstufe) [W] | PowerBoost [W] | PowerBoost maximale Ein-schaltdauer [Min.] | Durchmesser des Kochge-schirrs [mm] |
| Vorne links 2300 3700 10 180 - 210 | |||
| Hinten links 1800 - - 145 - 180 | |||
| Vorne rechts 1400 2500 4 125 - 145 | |||
| Hinten rechts 1800 - - 145 - 180 |
Die Leistung der Kochzonen kann geringfügig von den Daten in der Tabelle abweichen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs.
Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größ als der in der Tabelle angegebene Wert ist.
ENERGIEEFFIZIENZ
Produktinformationen gemäß EU 66/2014
| Modellidentifikation PAI6001E | ||
| Kochfeldtyp Einbau-Kochfeld | ||
| Anzahl der Kochzonen 4 | ||
| Heiztechnologie Induktion | ||
| Durchmesser der kreisfür-migen Kochzonen (Ø) | Vorne links | 21,0 cm |
| Hinten links | 18,0 cm | |
| Vorne rechts | 14,5 cm | |
| Hinten rechts | 18,0 cm | |
| Energieverbrauch proKochzone (EC electric coo-king) | Vorne links | 188,9 Wh/kg |
| Hinten links | 178,8 Wh/kg | |
| Vorne rechts | 183,4 Wh/kg | |
| Hinten rechts | 178,8 Wh/kg | |
| Energieverbrauch desKochfelds (EC electric hob) | 182,5 Wh/kg | |
EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften
Energie sparen
Beachten Sie folgende Tipps, um beim tätiglichen Kochen Energie zu sparen.
- Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
- Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
- Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
-
Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
-
Stellen Sie das Kochgeschirr mittig auf die Kochzone.
-
Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.
UMWELTTIPPS
Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie
Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
INDICE
wwwprogress-hausgeraete.de
