BEDIENUNGSANLEITUNG CY 7086 SEVERIN

• DE Singlecyclone Bodenstaubsauger – Gebrauchsanleitung p. 2
• GB Single-cyclone vacuum cleaner – Instruction manual p. 14
• FR Aspirateur traineau singlecyclonique – Mode d’emploi p. 26
• NL Singlecyclone vloerstofzuiger – Bedieningshandleiding p. 38
• ES Aspirador monociclón – Manual de instrucciones p. 50
• IT Aspirapolvere monociclonico – Istruzioni per l’uso p. 62
• SE Singlecyclone-golvdammsugare – Bruksanvisning p. 74
• PL OdkurzaczSinglecyclone–Instrukcjaobsługi CY7086 www.severin.com2 Vielen Dank Liebe Kundin, lieber Kunde, wir wünschen Ihnen mit dem Qualitätsprodukt aus dem Hause SEVERIN viel Freude und bedanken uns für Ihr Vertrauen. Die Marke SEVERIN steht seit über 120 Jahren für Beständigkeit, deutsche Qualität und Entwick- lungskraft. Jedes Gerät wurde mit Sorgfalt hergestellt und geprüft. Mit der sprichwörtlichen Sauerländer Gründlichkeit, Genauigkeit und Ehrlichkeit überzeugt das Familienunter- nehmen aus Sundern seit der Gründung 1892 mit innovativen Produkten Kunden in aller Welt. In den acht Produktgruppen Kaffee, Frühstück, Küche, Grillen, Haushalt, Floorcare, Personal Care und Kühlen & Gefrieren bietet SEVERIN mit über 250 Produkten ein umfassendes Elektrokleingeräte-Sortiment. Für jeden Anlass das richtige Produkt! Lernen Sie die SEVERIN-Produktvielfalt kennen und besuchen Sie uns unter www.severin.com. Ihre Geschäftsleitung und Mitarbeiter der SEVERIN Elektrogeräte GmbH3 Zu dieser Gebrauchsanleitung Diese Gebrauchsanleitung enthält wichtige Tipps für Ihre Sicherheit sowie zum Gebrauch des Geräts. Bei Nichtbeachtung der Gebrauchsanleitung kann es zu Verletzungen von Personen oder Schäden am Gerät kommen. Bewahren Sie die Gebrauchsanleitung gut auf. Bei Weitergabe des Geräts an Dritte geben Sie auch die Gebrauchsanleitung mit. Lesen Sie die Gebrauchsanleitung vor dem ersten Gebrauch vollständig durch. Bebilderter Quick Start Guide liegt bei Dieser Gebrauchsanleitung liegt ein bebilderter Quick Start Guide bei, der Ihnen weitere Tipps zu Gebrauch und Pege des Geräts liefert. Diese Gebrauchsanleitung und der Quick Start Guide können bei Bedarf im Internet unter www.severin.de kostenfrei heruntergeladen werden. Inhalt 1 Technische Daten 4 2 Sicherheitshinweise 5 3 Bedienen 8 4 Gerät warten und reinigen 10 5 Ersatzteile/Zubehör 11 6 Probleme selbst beheben 12 7 Entsorgen 13 8 Garantie 134 Technische DaTen 1 Technische Daten Artikelnummer: CY7086 Modellname: S>POWER extrem 2.0 Singlecyclone Bodenstaubsauger Schallleistungspegel: 76 dB(A) Leistungsaufnahme: 750 W Spannung/Frequenz: 220 – 240 V~; 50 Hz Schutzklasse: II Anschlusskabellänge: ca. 6 m Staubbehältervolumen: ca. 1,5 Liter Kennzeichnung am Gerät: Das Gerät entspricht den EU-Richtli- nien, die für die CE-Kennzeichnung verbindlich sind. Das Gerät darf nicht im Hausmüll ent- sorgt, sondern muss einer geregelten Entsorgung zugeführt werden. Lieferumfang Staubsauger Handgriff mit Saugschlauch Teleskoprohr Umschaltbare Bodendüse Weitere Düsen: Fugendüse, Polsterdüse Das Gerät verfügt über Schutzklasse II / Schutz durch doppelte Isolierung. p. 86

sicherheiTshinweise 2 Sicherheitshinweise Bestimmte Personengruppen Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit vermin- derten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen bedient werden, wenn sie beaufsichtigt werden oder auf den sicheren Gebrauch des Geräts hingewiesen wurden und die damit verbundenen Gefahren kennen. Kinder dürfen nicht mit dem Gerät spielen oder sich auf das Gerät stellen oder setzen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Kinder unter 8 Jahren müssen vom Gerät sowie dem Anschlusskabel fern- gehalten werden. Verpackungsmaterial darf nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr. Stromversorgung Das Gerät wird mit elektrischem Strom aufgeladen, dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Deshalb: Staubsauger nur gemäß den Angaben auf dem Typenschild (Unterseite des Geräts) anschließen und in Betrieb nehmen. Gerät und Anschlusskabel vor dem Benutzen auf eventuelle Beschädi- gungen kontrollieren. Niemals ein defektes Gerät oder ein Gerät mit defektem Anschlusskabel betreiben.6 sicherheiTshinweise Niemals versuchen, das Gerät oder sein Anschlusskabel eigenständig zu reparieren. Um Gefährdungen zu vermeiden, dürfen Reparaturen an Gerät und Anschlusskabel nur durch unseren Kundendienst durchgeführt werden. Ein defektes Gerät zur Reparatur an einen Fachhändler geben oder Kontakt mit dem SEVERIN-Kundendienst aufnehmen (Kontaktdaten im Anhang dieser Gebrauchsanleitung oder auf www.severin.com). Gerät nicht in Wasser oder andere Flüssigkeiten tauchen oder mit Flüssig- keiten behandeln. Gerät nicht im Freien oder in Räumen mit hoher Luftfeuchtig- keit betreiben. Den Stecker nicht mit nassen Händen anfassen. Darauf achten, dass das Anschlusskabel nicht geknickt, eingeklemmt oder überfahren wird oder mit Hitzequellen, Feuchtigkeit oder scharfen Kanten in Berührung kommt. Darauf achten, dass das Anschlusskabel nicht zur Stolper- falle wird. Gerät nicht am Anschlusskabel ziehen oder transportieren. Beim Herauszie- hen des Steckers aus der Steckdose immer direkt am Stecker ziehen. Keine Verlängerungskabel benutzen. Falls dies unumgänglich ist, nur GS-geprüfte, einfache Verlängerungskabel (keine Mehrfachsteckdosen) benut- zen, die für die Leistungsaufnahme des Geräts ausgelegt sind. Vor dem Reinigen oder Warten des Geräts sowie vor dem Zubehörwechsel Gerät ausschalten und Stecker aus der Steckdose ziehen.7 sicherheiTshinweise Bestimmungsgemäße Verwendung Das Gerät darf nur im Haushalt eingesetzt werden. Dabei ausschließlich trocke- ne, normal verschmutzte Böden oder je nach Zubehör auch Möbel und Polster saugen. Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt. Um Verletzungen, Bränden und Schäden vorzubeugen, darf das Gerät nicht eingesetzt werden für das Saugen von: Menschen, Tieren oder Panzen. Düsen und Saugöffnungen stets von sämtlichen Körperteilen, Haaren und Kleidungsstücken fernhalten. Nicht in Kopfnähe saugen. glühenden, brennenden oder glimmenden Partikeln (wie z. B. Asche, Koh- le, Holzkohle, Zigaretten, Streichhölzer). explosiven oder leicht entzündlichen Stoffen oder Toner. Wasser und anderen Flüssigkeiten, z. B. feuchten Teppichreinigern. spitzen Gegenständen wie Glassplittern, Nägeln oder Bauschutt. Falls das Gerät defekt ist Geben Sie ein defektes Gerät zur Reparatur an einen Fachhändler oder den Kundendienst (Kontaktdaten im Anhang dieser Gebrauchsanleitung oder auf www.severin.com).8 BeDienen 3 Bedienen Montieren oder Zubehör wechseln Geräteteile nur montieren, wenn der Netzstecker aus der Steckdose gezogen ist. Nur unbeschädigte Düsen einsetzen. Beschädigte Düsen können Oberächen zerkratzen. Für weitere Tipps zur Montage siehe > bebilderter Quick Start Guide. Beim Staubsaugen Insbesondere beim Saugen von Treppen darauf achten, dass sich das Gerät stets unterhalb bendet. Andernfalls kann das Gerät herabfallen und Verletzungen hervorrufen. Gerät nur verwenden, wenn die Filter eingesetzt sind. Reinigungs- und Pegehinweise der Bodenbelag-, Teppich- oder Möbelhersteller einhalten! Anschlusskabel maximal bis zur gelben Markierung herausziehen. Sollte die blaue Markierung sichtbar sein, Anschlusskabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung aufrollen. Andernfalls kann das Anschlusskabel überbeansprucht und beschädigt werden. Leuchte am EIN/AUS-Schalter leuchtet grün: Gerät ist eingeschaltet und Filter sind sauber. Beim Einziehen des Anschlusskabels Netzstecker in der Hand halten und in Richtung Kabelaufwicklung mitführen. Andernfalls kann das Anschlusskabel umherschlingern, umstehende Personen verletzen, zur Stol-perfalle werden oder Gegenstände umreißen. Stets darauf achten, dass die zum Untergrund passende Düse aufgesetzt ist und die passende Saugkraft eingestellt ist. Falls versehentlich ein Gegenstand an- oder eingesaugt wurde, schnell den Nebenluftregler am Handgriff (Abb. 1) betätigen, um die Saugkraft zu reduzieren.Für weitere Tipps zur Bedienung siehe > bebilderter Quick Start Guide.

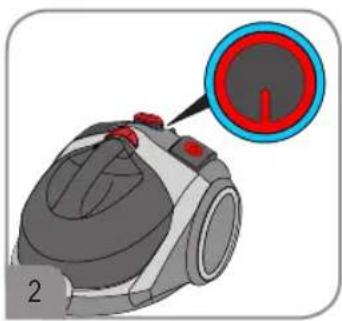

BeDienen Staubbehälter leeren Vor dem Leeren des Staubbehälters Gerät ausschalten und Netzstecker aus der Steckdose ziehen. Staubbehälter spätestens leeren: sobald die MAX-Markierung erreicht ist, sobald die Leuchte am EIN/AUS-Schalter blau leuchtet (Abb. 2), vor längerer Lagerung oder vor dem Versand.

1. Entriegelungstaste (siehe Quick Start Guide S. 2: „PUSH“) drücken und Staubbehälter aus dem Gerät

2. Staubbehälter über einem Mülleimer mit der Entleerungstaste öffnen und entleeren.

3. Staubbehälter schließen und wieder einsetzen. Staubbehälter rastet hörbar ein.

Der Inhalt des Staubbehälters kann im normalen Hausmüll entsorgt werden, sofern kein für den Hausmüll verbotener Schmutz enthalten ist. Es empehlt sich, bei der Gelegenheit auch die Filter zu reinigen („4 Gerät warten und reinigen“ auf Seite 10). Für weitere Tipps zum Leeren des Staubbehälters siehe > bebilderter Quick Start Guide. Gerät aufbewahren Gerät und Zubehör kühl, trocken und außerhalb der Reichweite von Kindern aufbewahren.

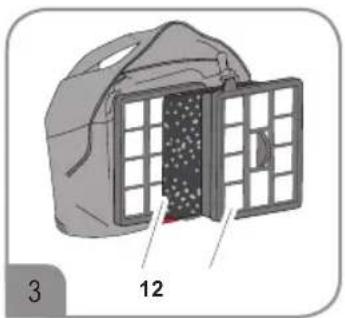

GeräT warTen unD reiniGen 4 Gerät warten und reinigen Vor Filterwechsel oder Filterreinigung Gerät ausschalten und Netzstecker aus der Steckdose ziehen. Filter spätestens reinigen, wenn die Leuchte am EIN/AUS-Schalter blau leuchtet (Abb. 2). Dual-Motorlter reinigen 1. Staubbehälter entfernen und leeren („Staubbehälter leeren“ auf Seite 9).2. Dual-Motorlter entfernen.3. Schaumstofflter (Abb. 3/1) vom Dual-Motorlter abnehmen.4. Schaumstoff aus dem Rahmen des Schaumstofflters entfernen.5. Schaumstoff und Rahmen gründlich unter ießendem Wasser (maxi-mal 40 °C) ausspülen und mindestens 24 Stunden bei Raumtempera-tur trocknen lassen. Der Schaumstoff und der Rahmen des Dual-Motorlters sind waschbar, jedoch weder spülmaschinen- noch waschmaschinentauglich.

6. Motorschutzlter (Abb. 3/2) gründlich unter ießendem Wasser ausspülen und mindestens 24 Stunden

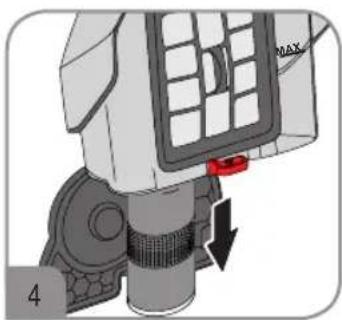

bei Raumtemperatur trocknen lassen. Der Motorschutzlter ist waschbar, jedoch weder spülmaschinen- noch waschmaschinentauglich. Den Dual-Motorlter erst wieder zusammenbauen und in das Gerät einsetzen, wenn alle Bestandteile vollständig trocken sind. 7. Schaumstoff wieder in den Rahmen des Schaumstofflters einlegen.8. Schaumstofflter wieder an den Motorschutzlter drücken.9. Kompletten Dual-Motorlter wieder in den Staubbehälter einsetzen.10. Staubbehälter wieder in das Gerät einsetzen. Staubbehälter rastet hörbar ein. Filtersieb reinigen 1. Staubbehälter entnehmen und leeren („Staubbehälter leeren“ auf Seite 9).2. Rundes Filtersieb (Abb. 4) herausziehen.3. Filtersieb unter ießendem Wasser (maximal 40 °C) ausspülen und mindestens 24 Stunden bei Raumtemperaturtrocknen lassen. Das Filtersieb ist waschbar, jedoch weder spülmaschinen- noch waschmaschinentauglich.

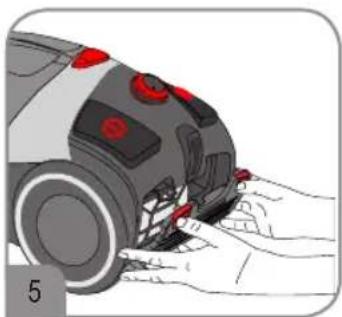

ersaTzTeile/zuBehör Das Filtersieb erst wieder in den Staubbehälter schieben, wenn es vollständig trocken ist.4. Filtersieb wieder in den Staubbehälter schieben.5. Staubbehälter schließen und wieder in das Gerät einsetzen. Staubbehälter rastet hörbar ein. Ausblaslter reinigen 1. Die beiden Verriegelungen an der Rückseite des Geräts nach unten drücken und Abdeckung entfernen (Abb. 5).2. Ausblaslter an der Lasche herausziehen.3. Ausblaslter unter ießendem Wasser (maximal 40 °C) ausspülen und mindestens 48 Stunden bei Raumtemperatur trocknen lassen. Der Ausblaslter ist waschbar, jedoch weder spülmaschinen- noch waschmaschinentauglich. 4. Ausblaslter wieder einsetzen.5. Abdeckung wieder am Gerät anbringen. Den Ausblaslter erst wieder einsetzen, wenn er vollständig trocken ist. Andernfalls können sich Keime und Schimmel bilden. Gerät reinigen Vor dem Reinigen Gerät ausschalten und Netzstecker aus der Steckdose ziehen. Gehäuse und Anschlusskabel dürfen aus Gründen der elektrischen Sicherheit nicht mit Flüssigkeiten behandelt oder gar darin eingetaucht werden. Gehäuse mit einem leicht angefeuchteten Tuch abwischen und anschließend trockenreiben. Zur Reinigung keine scharfen, scheuernden Reinigungsmittel oder harte Bürsten verwenden. Für weitere Tipps zur Reinigung siehe > bebilderter Quick Start Guide. 5 Ersatzteile/Zubehör Ersatzteile oder Zubehör können Sie bequem im Internet unter www.severin.com im Menü „Service > Ersatzteil-Shop“ bestellen.Bestellnummer Zubehör/Ersatzteil0684048 Dual-Motorlter5161048 Filtersieb4217048 Filter-Set 3-tlg.

ProBleme selBsT BeheBen 6 Probleme selbst beheben Damit möglichst gar keine Probleme auftreten, ist es wichtig, den Staubbehälter rechtzeitig zu leeren sowie bei dieser Gelegenheit die Filter zu kontrollieren und je nach Verschmutzung zu reinigen. Sollten Sie dennoch einmal Probleme mit dem Gerät haben, überprüfen Sie anhand der folgenden Tabelle, ob Sie das Problem selbst beheben können. Vor der Fehlersuche Gerät ausschalten und Netzstecker aus der Steckdose ziehen. Problem Ursache/Behebung Leuchte am EIN/AUS-Schalter leuchtet blau Die Filter sind verschmutzt oder der Luftweg ist verstopft. Staubbehälter leeren („Staubbehälter leeren“ auf Seite 9) und Filter reinigen („Dual-Motorlter reinigen“ auf Seite 10, „Filtersieb reinigen“ auf Seite 10, „Ausblaslter reinigen“ auf Seite 11). Staubbehälter hat sich beim Tragen gelöst Wahrscheinlich wurde beim Tragen versehentlich die Entriegelungs- taste (siehe Quick Start Guide: „PUSH“) betätigt. Darauf achten, dass diese Taste beim Tragen nicht betätigt wird. Beim Saugen entsteht Geruch oder es tritt sogar Staub aus dem Gerät aus Wahrscheinlich wurden Teile des Staubbehälters oder des Sauger- zubehörs, die für Filterreinigung oder Zubehörwechsel demontiert wurden, nicht wieder korrekt eingebaut oder geschlossen. Alle Teile auf korrekte Montage kontrollieren. Gerät hört plötzlich auf zu saugen Der integrierte Überhitzungsschutz hat angesprochen (möglicherweise aufgrund eines überfüllten Staubbehälters oder Filters). In diesem Fall wie folgt vorgehen:

1. Gerät ausschalten.

2. Stecker aus der Steckdose ziehen.

3. Ursache der Überhitzung beseitigen (entweder Staubbehälter leeren

(„Staubbehälter leeren“ auf Seite 9) oder Filter reinigen („Dual-Mo- torlter reinigen“ auf Seite 10, „Filtersieb reinigen“ auf Seite 10, „Ausblaslter reinigen“ auf Seite 11) oder es hat sich eine Verstop- fung gebildet, die beseitigt werden muss).

4. Bei der Suche nach der Ursache der Überhitzung Schlauch, Düse

und Rohr mit einbeziehen.

5. Gerät wieder schließen und Zubehör wieder anbringen.

6. Etwa weitere 45 Minuten warten.
