BEDIENUNGSANLEITUNG TSerie Flyer

mit Panasonic Antrieb

de Originalbetriebsanleitung
fr Traduction de la notice originale
it Traduzione delle istruzioni originali
en Translation of the original instruction manual
nl Vertaling van de originele gebruiksaanwijzing

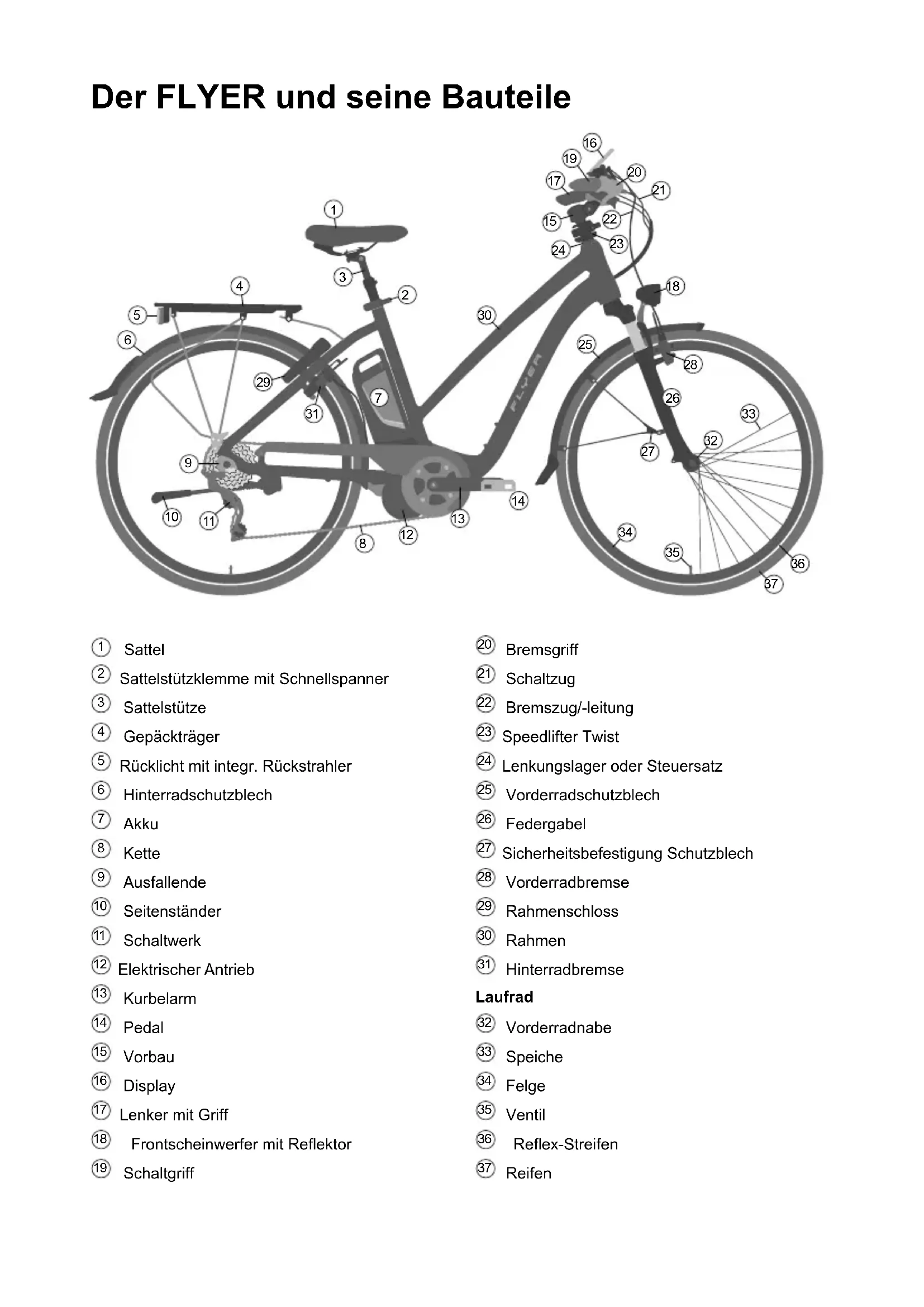

Der FLYER und seine Bauteile

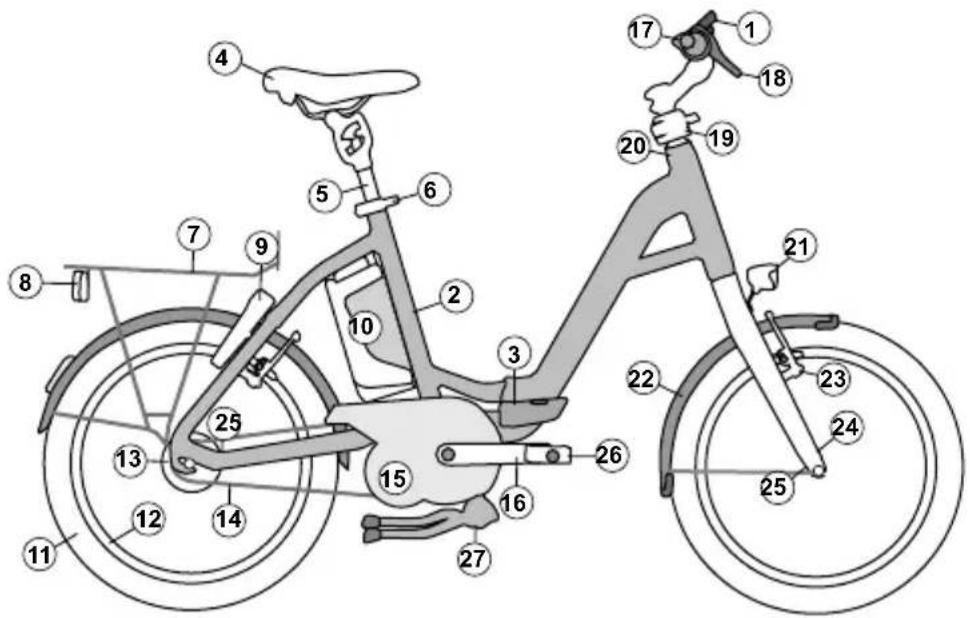

FLYER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37

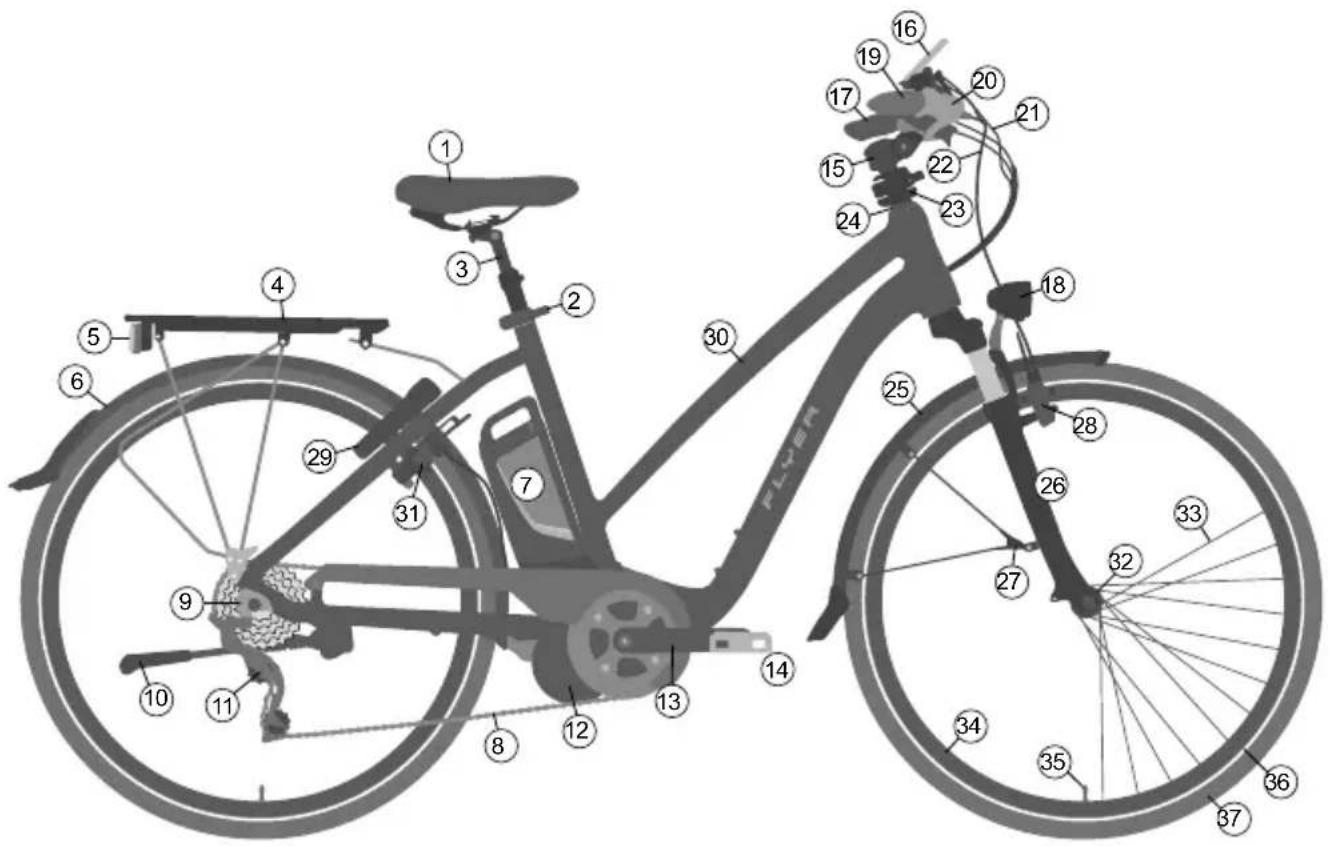

① Sattel
② Sattelstützklemme mit Schnellspanner
③ Sattelstütze
④ Gepäckträger
⑤ Rücklicht mit integr. Rückstrahler
⑥ Hinterradschutzblech
⑦ Akku
⑧ Kette
⑨ Ausfallende
⑩ Seitenständer
⑪ Schaltwerk
⑫ Elektrischer Antrieb
⑬ Kurbelarm
⑭ Pedal
⑮ Vorbau
⑯ Display
⑰ Lenker mit Griff
18 Frontscheinwerfer mit Reflektor
⑲ Schaltgriff

20 Bremsgriff
21 Schaltzug
22 Bremszug/-leitung

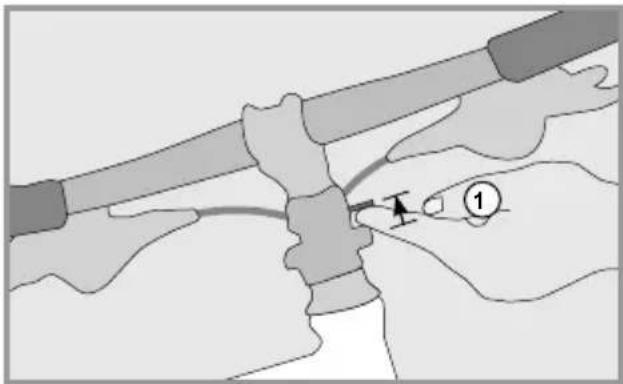

23 Speedlifter Twist
24 Lenkungslager oder Steuersatz
25 Vorderradschutzblech
26 Federgabel
27 Sicherheitsbefestigung Schutzblech
28 Vorderradbremse
29 Rahmenschloss
30 Rahmen
③1 Hinterradbremse

Laufrad

32 Vorderradnabe
33 Speiche
③4 Felge
35 Ventil
36 Reflex-Streifen
37 Reifen

Inhaltsverzeichnis

WICHTIG:

Aktuelle Bedienungsanleitungen finden Sie unter: flyer-bikes.com/manuals

1. Vorwort....2
2. Begrifferklärung 2
3. Sicherheitshinweise 2
4. Sicherheitshinweise zu allen elektrischen Anlagen ..... 4
5. FLYER mit Panasonic Antrieb 5

5.1 Bedienung mit zentralem Display 5
5.2 Bedienung mit seitlich montiertem Display ..... 6
5.3 Akku....7
5.4 Schiebehilfe 9

1. Gesetzliche Bestimmungen 9
2. Bestimmungsgemässer Gebrauch 10
3. Vor der ersten Fahrt 10
4. Vor jeder Fahrt.... 11
5. Nach einem Sturz 12
6. Einstellungen auf den Fahrer.... 13

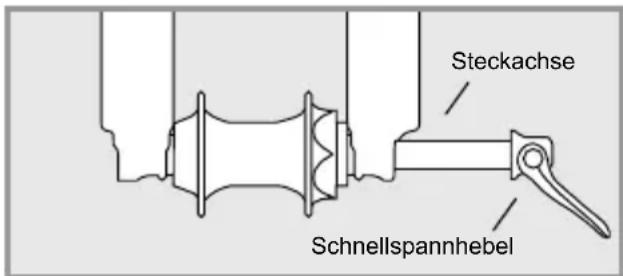

11.1 Bedienung von Schnellspannern und Steckachsen. . . . 13
11.2 Einstellen der Sitzposition ..... 16

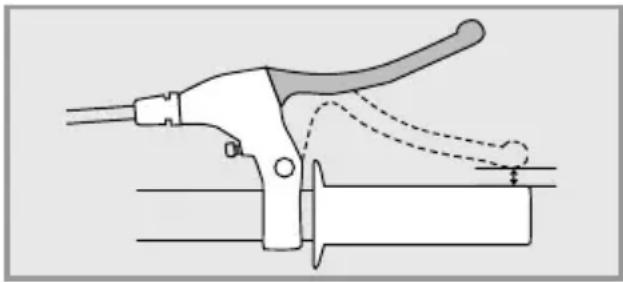

11.3 Bremshebel einstellen 18
11.4 Federelemente.... 19

1. Laufräder und Bereifung 19

12.1 Felgen prüfen.... 19
12.2 Reifen und Schläuche 20
12.3 Reifenpanne beheben 20

1. Fahrradschaltungen 22
2. Fahrradkette und Ritzel 23
3. Bremse 25
4. Beleuchtungsanlage 29
5. Fahren mit zusätzlicher Last 29

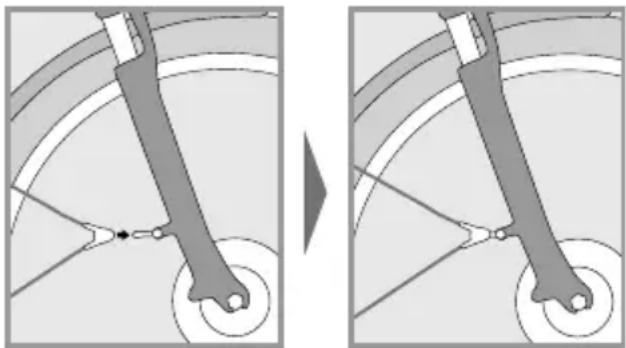

6. Schutzbleche 30

7. Zubehör und Ausstattung....30

19.1 Transport von Kindern / Kindersitze. 30
19.2 Fahrradanhänger und Kinderanhänger ..... 31
19.3 Dach- und Heckträger am Auto 31

1. Faltanleitung FLYER Pluto 33

20.1 Schnellspanner bedienen 34
20.2 Ein- und Nachstellen des Faltgelenks am Rahmen. . . . 34

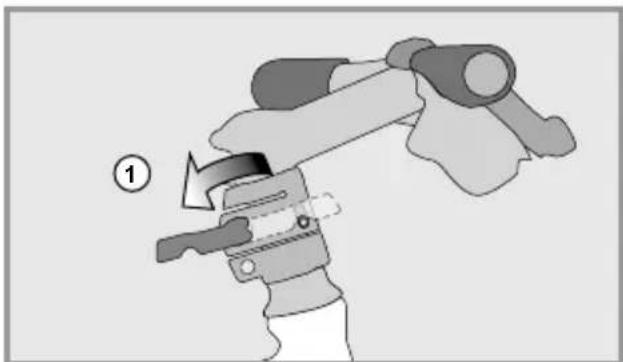

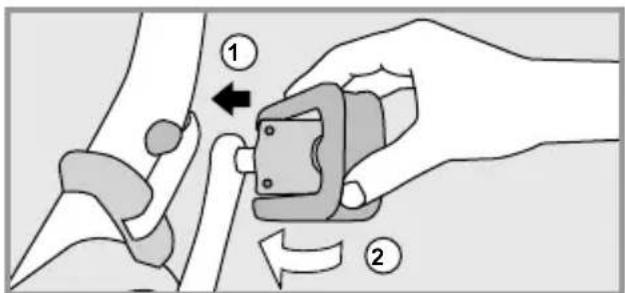

20.3 Faltanleitung des FLYER Pluto 34

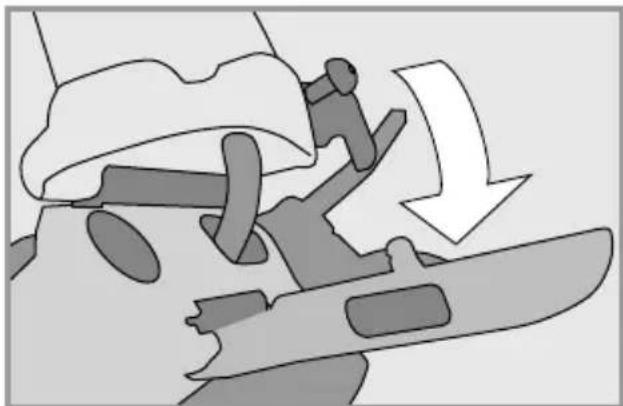

20.4 FLYER Pluto aufklappen 36

1. Elektrischer Antrieb 38
2. Verschleissteile 39
3. Inspektionsplan.... 39

23.1 Wartungsarbeiten und Austausch von Verschleissteilen 40

1. Allgemeine Gewährleistung 41

2. Umwelttipps....41

Konformitätserklärung. 218

Impressum 218

1. Vorwort

Geschätzte FLYER Kundin, geschätzter FLYER Kunde

Wir freuen uns, dass Sie sich für einen FLYER entschieden haben. Für die Entdeckungsreise mit Ihrem FLYER wünschen wir Ihnen viel Freude und jederzeit gute Fahrt.

Herzlichen Dank für Ihr Vertrauen.

Ihr FLYER Team

2. Begrifferklärung

Diese Originalbetriebsanleitung enthält die wichtigsten Informationen, die Sie benötigen, um mit Ihrem neuen FLYER vertraut zu werden, seine Technik kennenzulernen, sich allen Sicherheitsaspekten zu widmen und Schäden an Personen, Sachen und der Umwelt zu vermeiden. Bewahren Sie sie gut auf, halten Sie die Anleitung griffbereit und beachten Sie die Hinweise. Geben Sie diese Anleitung mit, wenn Sie Ihren FLYER anderen Personen zur Verfügung stellen. Lesen Sie vor der ersten Nutzung unbedingt auch die beiliegende Anleitung zum elektrischen Antrieb sorgfältig durch. Auf den folgenden Seiten begegnen Sie immer wieder den folgenden Symbolen:

GEFAHR: Möglichkeit von Verletzungen oder Personenschäden drohen.

HINWEIS: Hier finden Sie wichtige Angaben und Infos zum optimalen Gebrauch des FLYER E-Bikes.

ACHTUNG: Dies ist ein Hinweis auf mögliche Sachschäden oder Umweltschäden.

DREHMOMENT EINHALTEN: Hier muss bei einer Schraubverbindung ein exaktes Anzugsdrehmoment eingehalten werden. Dies ist nur mit Spezialwerkzeug möglich, einem sogenannten Drehmomentschlüssel. Wenn Sie nicht im Besitz des nötigen Werkzeugs sind oder das nötige Fachwissen nicht besitzen, überlassen Sie diese Arbeit Ihrem FLYER Fachhändler. Teile, die mit falschem Drehmoment angebracht wurden, können brechen oder sich lösen, was schwerste Stürze zur Folge haben kann. Das korrekte Anzugsdrehmoment findet sich entweder auf dem Bauteil aufgedruckt oder im Kapitel Anzugsdrehmomente.

Diese Zeichen werden ab jetzt ohne weitere Erläuterungen aufgeführt, jedoch stehen sie jedes Mal für die aufgeführten Inhalte und Gefahren. Lesen Sie die gesamte Anleitung aufmerksam durch.

3. Sicherheitshinweise

Führen Sie die angegebenen Prüfungen und Inspektionen unbedingt durch. Schützen Sie sich und andere durch sicheres, verantwortungsbewusstes Verhalten und bedenken Sie immer die

Gefahren, denen Verkehrsteilnehmer mit dem Fahrrad ausgesetzt sind! Tragen Sie immer einen passenden und geeigneten Helm! Informieren Sie sich bei Ihrem FLYER Fachhändler, wie der Helm korrekt sitzen muss, um seine Schutzwirkung entfalten zu können.

Diese Originalbetriebsanleitung ist keine Anleitung, um einen FLYER aus Einzelteilen aufzubauen, zu reparieren oder teilmontierte FLYER in den fahrfertigen Zustand zu bringen.

Ihr FLYER ist mit moderner und komplexer Technik ausgestattet. Diese muss mit Fachwissen, Erfahrung und gegebenenfalls mit Spezialwerkzeug behandelt werden. Überlassen Sie Arbeiten am FLYER Ihrem FLYER Fachhändler. Wir können in dieser Anleitung nur die wichtigsten Punkte beschreiben. Daneben gibt es weitere Hinweise und Anleitungen der Komponenten-Hersteller. Diese müssen ebenso beachtet werden. Hier gilt: Bei Unklarheiten sollten Sie unbedingt Ihren FLYER Fachhändler ansprechen.

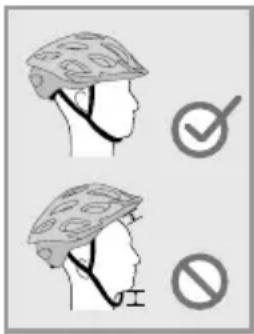

Sehen und gesehen werden ist wichtig! Tragen Sie deswegen beim Fahren helle Kleidung oder Kleidung mit reflektierenden Elementen. Tragen Sie keine weiten Kleider, mit denen Sie irgend wo hängen bleiben oder welche sich im Fahrrad verheddern könnten. Binden Sie die Hosenbeine stets beidseitig eng an den Körper. Eventuell müssen Sie Hosenklammern verwenden.

Fahren Sie mit ordentlichem Schuhwerk. Die Sohlen Ihrer Schuhe sollten steif und rutschfest sein. Fahren Sie nie freihändig.

Fahren Sie vorausschauend und machen Sie sich bei der ersten Fahrt auf einem unbefahrenen und sicheren Gelände mit dem Ansprechverhalten der Bremsen vertraut.

Auf dem FLYER darf jeweils nur eine Person fahren. Führen Sie keine losen, unbefestigten Gegenstände mit. Denken Sie daran, den Ständer vor der Fahrt einzuklappen.

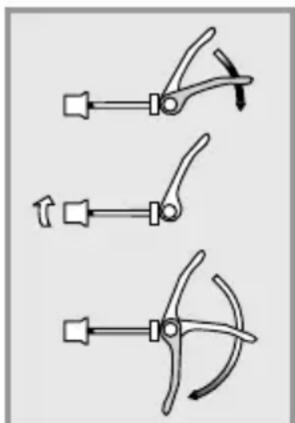

Prüfen Sie den sicheren und festen Sitz aller Schnellspanner vor jeder Fahrt und jedes Mal, wenn Ihr FLYER, auch nur für kurze Zeit, unbeaufsichtigt abgestellt war! Prüfen Sie regelmässig den festen Sitz aller Schraubverbindungen und Bauteilen.

Die Verantwortung, die Sie als Besitzer des Fahrzeugs tragen, umfasst die Verantwortung für die Handlungen und die Sicherheit allfälliger minderjähriger Benutzer – aber auch die Verantwortung für den technischen Zustand des FLYER E-Bikes und dessen Anpassung an den Fahrer. Stellen Sie daher sicher, dass der minderjährige Fahrer den sicheren und verantwortungsbewussten Umgang mit dem E-Bike gelernt hat – am besten in dem Umfeld, in dem er sich mit dem E-Bike bewegen wird.

Minderjährige dürfen nur dann FLYER fahren, wenn sie das vorgeschriebene Alter erreicht haben und die jeweils notwendige Fahrerlaubnis besitzen!

Wichtige Vorbereitungen auf die Fahrt mit Ihrem FLYER

Um Ihren neuen FLYER kennenzulernen, ist es unerlässlich, diese Originalbetriebsanleitung aufmerksam zu lesen. Bitte lesen Sie für den sicheren Gebrauch die gesamte Anleitung. Diese Anleitung setzt voraus, dass Sie und alle Benutzer dieses FLYER E-Bikes Grundkenntnisse für den Umgang mit Fahrrädern und E-Bikes besitzen. Bei Unsicherheiten und für wichtige Werkstattarbeiten an Ihrem FLYER wenden Sie sich bitte an Ihren FLYER Fachhändler. Den Inhalt dieser Anleitung müssen alle Personen, die den FLYER benutzen, reinigen, warten, reparieren und entsorgen, kennen und verstehen.

Die Missachtung der Informationen hat unter Umständen weitreichende Konsequenzen für Ihre eigene Sicherheit. Daher sind bei Missachtung mitunter schwere Unfälle und Stürze möglich, die zusätzliche wirtschaftliche Schäden verursachen können.

Neben den spezifischen Hinweisen für Ihren FLYER müssen Sie sich über alle Regeln und Gesetze informieren, die im öffentlichen Strassenverkehr gelten – diese können national unterschiedlich sein.

Warnungen und wichtige Hinweise

• Berücksichtigen Sie, dass Sie durch die zusätzliche Unterstützung des Motors mit deutlich höherer Geschwindigkeit fahren, als Sie es bisher von Ihrem Fahr rad gewohnt sind.
• Beachten Sie, dass sich bei langer Berg fahrt der Motor Ihres FLYER E-Bikes er hitzen kann. Berühren Sie ihn nicht. Sie können sich Verbrennungen zuziehen.
• Gleiches gilt für Bremsscheiben, die sich beim Bremsen stark erhitzen können. Vermeiden Sie vor allem das Fahren mit schleifenden Bremsen, auch bei länge ren oder steileren Bergabfahrten.
• Versuchen Sie nie, Ihren FLYER mit ei nem anderen Akku als dem Original-Ak ku zu betreiben. Ihr FLYER Fachhändler berät Sie bei der Auswahl des passen den FLYER Akkus.
• Entfernen Sie nie Abdeckungen oder Teile. Es können dabei spannungsfüh rende Teile frei gelegt werden. Auch An schlussstellen können spannungsfüh rend sein. Sämtliche Wartungsarbeiten dürfen ausschliesslich durch Ihren FLY ER Fachhändler ausgeführt werden. Es besteht die Gefahr von Stromschlägen und Verletzungen bei unsachgemässer Durchführung.
• Beschädigen und quetschen Sie keine Kabel, wenn Sie Ihren FLYER warten, reinigen, transportieren oder einstellen.
• Sie dürfen Ihren FLYER nicht mehr be nutzen, wenn ein gefahrloser Betrieb nicht mehr möglich ist. Dies ist dann der Fall, wenn spannungsführende Teile oder der Akku beschädigt sind oder Sie Risse an Rahmen oder Komponenten feststellen. Bis zur Prüfung durch einen FLYER Fachhändler muss der FLYER ausser Betrieb genommen und gesi chert werden.
• Wenn Kinder in der Nähe sind, müssen Sie besonders aufpassen. Verhindern Sie, dass Kinder z.B. Gegenstände durch Öffnungen in das Fahrzeug stecken. Sie können einen lebensgefährlichen elektrischen Schlag erleiden.
• Wenn der FLYER in einem Monta geständer fixiert werden soll, darf das nur an der Sat telstütze gesche hen. Hochwertige Alurahmen können durch die Klemmkraft der Halterung beschädigt werden.

4. Sicherheitshinweise zu allen elektrischen Anlagen

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Be griff „Akku“ bezieht sich gleichermassen auf alle Standard-Akkus.

Ihrem FLYER ist die entsprechende Bedienungsanleitung des Komponentenherstellers zum verbauten Antrieb beigelegt. Lesen Sie vor der ersten Nutzung unbedingt auch die beiliegende Anleitung zum elektrischen Antrieb sorgfältig durch und beachten Sie alle dort aufgeführten Sicherheitshinweise.

Informationen über Bedienung, Wartung und Pflege sowie technische Daten dieses FLYER E-Bikes finden Sie in dieser Anleitung sowie auf den Websites der jeweiligen Komponentenhersteller im Internet.

Nehmen Sie den Akku aus dem E-Bike, bevor Sie Arbeiten (z.B. Montage, Wartung, Arbeiten an der Kette, usw.) am E-Bike beginnen, es mit dem Auto, der Bahn oder dem Flugzeug transportieren oder es aufbewahren.

Bei unbeabsichtigter Aktivierung des elektrischen Systems besteht Verlet - zungsgefahr.

Die elektrische Anlage Ihres FLYER E-Bikes ist sehr leistungsfähig. Für einen korrekten und gefahrlosen Betrieb ist es notwendig, dass sie regelmässig vom FLYER Fachhändler gewartet wird.

Entnehmen Sie den Akku unverzüglich, wenn Sie Beschädigungen an der elektrischen Anlage erkennen oder gar, z.B. nach einem Sturz oder Unfall, stromführende Teile offen liegen. Wenden Sie sich für die Reparatur, aber auch wenn Sie eine Frage oder ein Problem haben bzw. einen Defekt feststellen, immer an Ihren FLYER Fachhändler. Fehlende Fachkenntnis kann zu schweren Unfällen, Verletzungen und Schäden führen!

Der FLYER ist für das Fahren mit Antrieb gebaut. Fahren Sie nie ohne Akku oder mit ausgeschaltetem System, da Ihnen ohne Akku bzw. System kein Licht zur Verfügung steht.

Ihr FLYER hat eine automatische Sicherung gegen Überhitzung. Sollte es zu einer Überhitzung des Motors kommen, schaltet diese Sicherung die Motorfunktion aus, bis der Motor eine unkritische Temperatur erreicht hat. Die restlichen Funktionen funktionieren weiter, so dass Sie z.B. weiter mit Licht fahren können.

Bei Stillstand wird das System nach 10 Minuten automatisch ausgeschaltet und somit auch die Funktion des Lichts. Schalten Sie deshalb vor jeder Fahrt das Display neu ein.

5. FLYER mit Panasonic Antrieb

5.1 Bedienung mit zentralem Display

Um die Assistenzfunktion oder die verschiedenen Anzeigen zu aktivieren, drücken Sie die Ein-/Ausschalttaste 13 am Display. Beim Einschalten des Systems gelangen Sie automatisch in den Modus [No Assist].

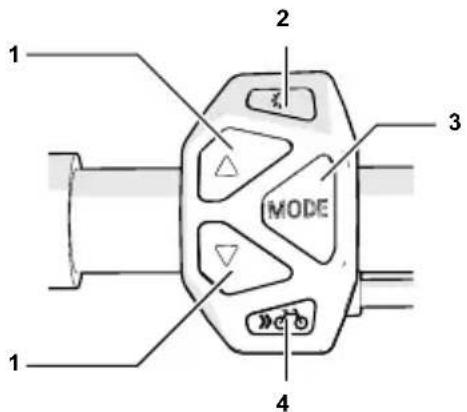

1 2 3 MODE 4

1 Auswahltasten Assistenzmodus

Wählen Sie den Assistenzmodus unter [HIGH], [AUTO], [STANDARD] und [ECO] aus. Wählen Sie [NO ASSIST], um die Assistenzfunktion zu deaktivieren. Sie können Ihren FLYER nun wie ein normales Fahrrad allein durch Treten fortbewegen. Alle übrigen Funktionen, wie z.B. die Anzeigen des Bedienelements bleiben bestehen. Im Assistenzmodus [AUTO] wählt das System den für die jeweilige Fahrsituation passenden Unterstützungslevel selbständig und automatisch aus. Sobald Sie in die Pedale treten, schaltet sich die gewählte Assistenzfunktion des Motors ein.

2 Licht-Taste

Beim Einschalten des Systems wird automatisch die Beleuchtung der Anzeigeeinheit sowie der Frontscheinwerfer und das Rücklicht eingeschaltet. Mit der Licht-Taste können Sie das Licht manuell wieder ausschalten.

3 MODE-Taste

Schaltet rollierend durch die Sekundär-Informationen wie z.B. gefahrene Distanz, die gefahrene Durchschnittsgeschwindigkeit, die höchste Geschwindigkeit, die gefahrene Gesamtdistanz.

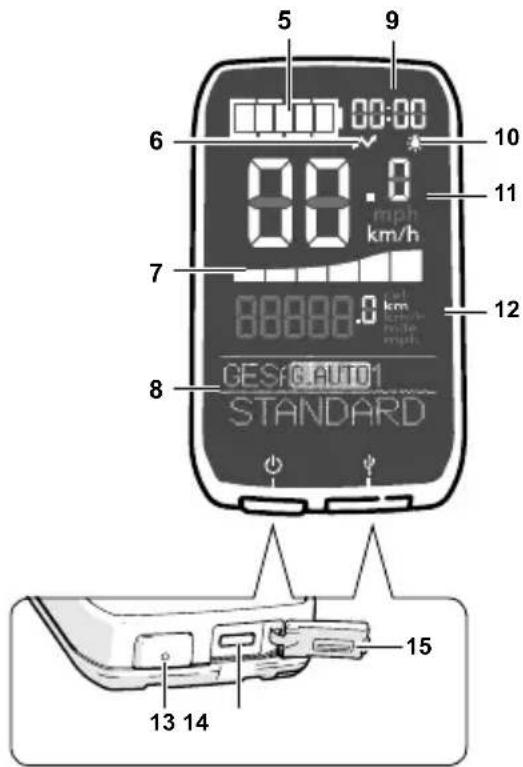

5 9 6 00:00 10 00.0 mph km/h 11 7 88888.0 km min mgh 12 GESFGLAUTO1 STANDARD 8 13 14 15

4 Fahrrad-Taste

FLYER mit einer Tretunterstützung bis 25 km/h sind mit einer Schiebehilfe ausgestattet. Diese ist auf 6 km/h im grössten Gang limitiert. Durch Drücken der Fahrrad-Taste lässt sich der FLYER bequem aus der Tiefgarage oder über eine steile Passage schieben. Modelle mit Tretunterstützung über 25km/h verfügen teilweise über eine Anfahrhilfe bis 18 km/h. (Der Einbau der Anfahrhilfe erfolgt nach länderspezifischen Vorschriften).

5 Ladezustandsanzeige

Zeigt die verbleibende Ladung des E-Bike-Akkus an.

6 USB-Verbindungszeichen

Wird angezeigt, wenn ein externes Gerät (z. B. ein Mobiltelefon) zum Laden an die Anzeigeein -heit angeschlossen ist.

7 Assistenz-Betriebsanzeige

Zeigt in Form einer Grafik an, wie stark der Fahrer unterstützt wird. Je höher die Anzahl der angezeigten Balken, desto stärker wird der Fahrer unterstützt.

8 Textanzeige

Zeigt den aktuellen Assistenzmodus, den gewählten Gang, sofern Ihr FLYER über eine Di2-Schaltung verfügt usw. an.

9 Zeitanzeige

Zeigt die aktuelle Uhrzeit an.

10 Lichtsymbol

Zeigt an, dass die Beleuchtung eingeschaltet ist.

11 Geschwindigkeitsanzeige

Zeigt die aktuelle Fahrgeschwindigkeit an.

12 Anzeigefeld für Sekundär-Informationen

In diesem Feld werden Sekundär-Informationen wie z.B. die gefahrene Distanz, die gefahrene Gesamtdistanz, die höchste Geschwindigkeit, usw. angezeigt.

13 Ein-/Ausschalt-Taste

Schaltet das Antriebssystem ein und aus.

14 Micro-USB-Anschluss

Über diesen Anschluss kann ein externes Gerät (z. B. ein Mobiltelefon) mithilfe des mitgelieferten Kabels geladen werden.

15 Gummikappe

Schützt den Micro-USB-Anschluss.

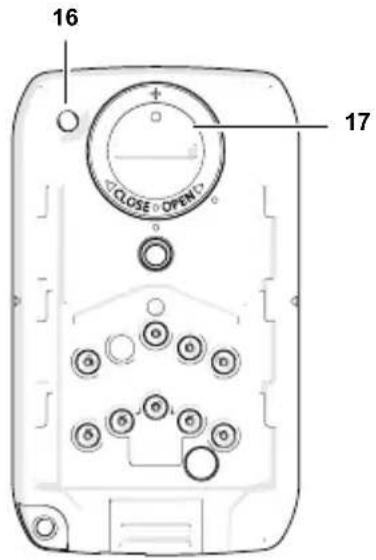

16 Reset-Taste

Mit dieser Taste werden die gefahrenen Gesamtkilometer auf „0“ gesetzt.

In diesem Fach befi ndet sich eine Knopfzelle für die Zeitanzeige.

Di2-Bedieneinheit

18 19

18 Gangschaltung (hoch)

Durch Bedienen dieser Taste wird das Gangverhältnis hochgeschaltet.

19 Gangschaltung (runter)

Durch Bedienen dieser Taste wird das Gangverhältnis runtergeschaltet.

Auch wenn Sie während des Fahrrens länger nicht in die Pedale treten, schaltet sich das System nicht automatisch ab.

5.2 Bedienung mit seitlich montiertem Display

Um die Assistenzfunktion oder die verschiedenen Anzeigen zu aktivieren, drücken Sie die Ein-/Ausschalttaste 12 am Display. Stellen Sie Ihren Fuss während dem Einschalten nicht auf das Pedal! Sobald Sie in die Pedale treten, schaltet sich die Assistenzfunktion des Motors ein.

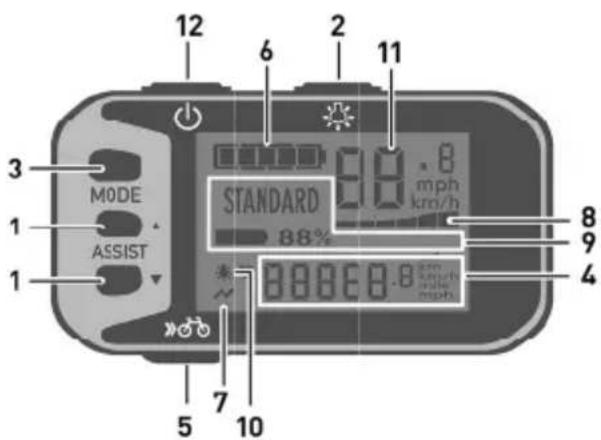

3 MODE 1 ASSIST 1 5 7 10 12 6 2 11 STANDARD 88% mph km/h 8 9 4

1 Auswahltasten Assistenzmodus

Wählen den Assistenzmodus unter [HIGH], (AUTO), [STANDARD] und [ECO] aus. Wählen Sie [NO ASSIST], um die Assistenzfunktion zu deaktivieren.

2 Licht-Taste

Schaltet die Beleuchtung der Anzeigeeinheit ein bzw. aus. Wenn der Frontscheinwerfer und/oder das Rücklicht über den Akku des E-Bikes mit Strom versorgt werden, werden diese auch ein- bzw. ausgeschaltet.

3 MODE-Taste

Schaltet rollierend durch die Sekundär-In-formationen wie z.B. Durchschnittsgeschwindigkeit, die höchste Geschwindigkeit, die gefahrene Gesamt-distanz, usw.

4 Anzeigefeld für Sekundär-Informationen

In diesem Feld werden Sekundär-Informationen wie die gefahrene Distanz, die gefahrene Durchschnittsgeschwindigkeit, die höchste Geschwindigkeit, die gefahrene Gesamtdistanz und die verbleibende Restreichweite, die unterstützt zurückgelegt werden kann, angezeigt.

5 Fahrrad-Taste

FLYER mit einer Tretunterstützung bis 25 km/h sind mit einer Schiebehilfe ausgestattet. Diese ist auf 6 km/h im grössten Gang limitiert. Durch Drücken der Fahrrad-Taste lässt sich der FLYER bequem aus der Tiefgarage oder über eine steile Passage schieben. Bei gewissen Modellen mit Tretunterstützung über 25 km/h kann mit der Fahrrad-Taste die Anfahrhilfe, welche auf 18 km/h limitiert ist, betätigt werden. Der Einbau erfolgt entsprechend der länderspezifischen Vorschriften.

6 Ladezustandsanzeige

Zeigt die verbleibende Ladung des E-Bike-Akkus an.

7 USB-Verbindungszeichen

Wird angezeigt, wenn ein externes Gerät (z.B. ein Mobiltelefon) zum Laden an die Anzeigeeinheit angeschlossen ist.

8 Assistenz-Betriebsanzeige

Zeigt in Form einer Grafik an, wie stark der Fahrer unterstützt wird. Je höher die Anzahl der angezeigten Balken, desto stärker wird der Fahrer unterstützt.

9 Textanzeige

Zeigt den aktuellen Assistenzmodus, die verbleibende Akku-Kapazität, Warn- und Fehleranzeigen an.

10 Lichtsymbol

Zeigt an, dass die Beleuchtung eingeschaltet ist.

11 Geschwindigkeitsanzeige

Zeigt die aktuelle Fahrgeschwindigkeit an.

12 Ein-/Ausschalt-Taste

Schaltet das Antriebssystem ein und aus.

Reset-Taste (auf der Rückseite)

Mit dieser Taste werden die gefahrenen Gesamtkilometer auf „0“ gesetzt

5.3 Akku

1 Ladezustand-LEDs

Zeigen die noch zur Verfügung stehende Leistung des E-Bike-Akkus an.

2 Kontrolltaste für Akkuladezustand

Lässt die Akku-Ladezustand-LEDs aufleuchten um die verbleibende Akkuleistung an dem Akku selbst zu überprüfen.

3 Ladegerätanschluss

4 Gummikappe

Schützt den Anschluss für das Ladegerät, wenn nicht geladen wird.

Bevor Sie den Akku nach dem Kauf zum ersten Mal verwenden, überprüfen Sie, ob er vollständig geladen ist.

Drücken Sie die Kontrolltaste für den Akkuladezustand am Akku, wenn Sie die Akku-Ladung überprüfen möchten.

Wenn nicht alle fünf Ladezustand-LEDs leuchten, laden Sie den Akku. Nutzen Sie dazu nur das Originalladegerät. Ladegeräte von Fremdfabrikaten dürfen auf keinen Fall verwendet werden!

Anzeige des Ladezustands

Der Ladezustand des Akkus wird durch fünf LEDs angezeigt.

Ist der Akku komplett entladen, wird dies durch eine schnell blinkende LED angezeigt.

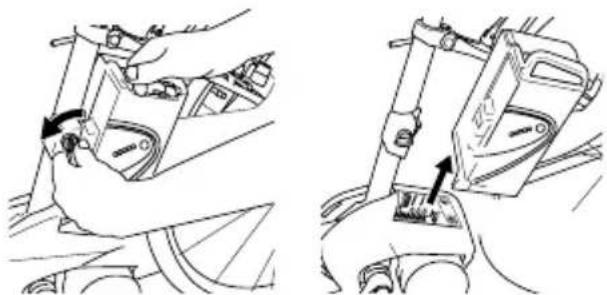

Herausnehmen des Akkus

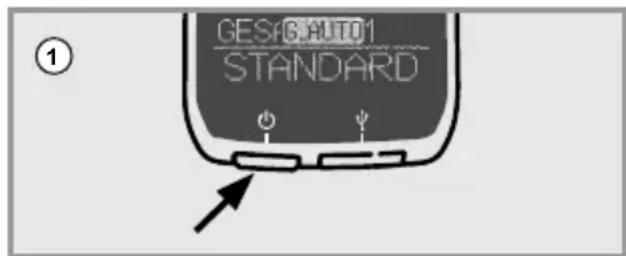

1) Schalten Sie zuerst das elektrische System aus. Drücken Sie dazu die Ein-/Ausschalt-Taste am Display.

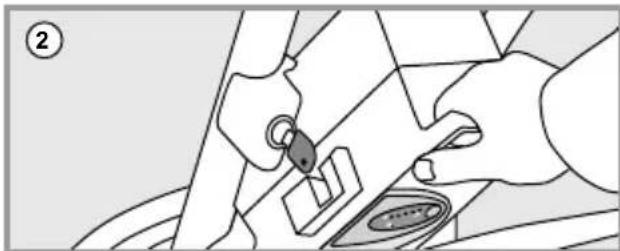

2) Entriegeln Sie den Akku mit dem Schlüssel und nehmen Sie ihn aus der Halterung. Halten Sie den Akku gut fest, er ist schwer!

Der Akku kann geladen werden, wenn er ins E-Bike eingebaut ist oder wenn er entnommen wurde.

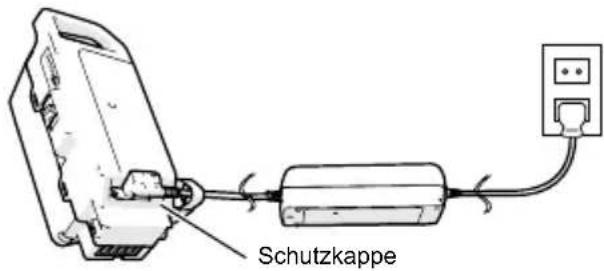

Ladegerät

Schutzkappe

1) Gummikappe entfernen

Öffnen Sie die Gummikappe am Akku.

Schliessen Sie den Netzstecker an eine Netzsteckdose an (220 V - 240 V Wechselstrom) und verbinden Sie das Ladegerät mit dem Akku.

Schliessen Sie das Ladegerät nach einem plötzlichen Temperaturwechsel von kalt nach warm nicht sofort an die Steck-dose. Es besteht die Möglichkeit von Kondenswasserbildung auf den Kontak- ten und nachfolgend einem Kurzschluss. Schliessen Sie den Akku nach einem plötzlichen Temperaturwechsel von kalt nach warm nicht sofort ans Ladegerät. Warten Sie mit dem Anschluss des La-degeräts bzw. des Akkus so lange, bis beide Geräte Zimmertemperatur angenommen haben. Laden und lagern Sie Akku und Ladegerät immer in trockener und sauberer Umgebung.

2) Ladezustands-LED überprüfen

Überprüfen Sie, ob die Ladezustands-LED leuchtet. Die LED leuchtet entsprechend dem Ladestatus. Wenn der Ladevorgang abgeschlossen ist, schalten sich die Ladezustands-LEDs aus.

Die Ladezeit verlängert sich, wenn die Akkutemperatur sehr niedrig oder sehr hoch ist.

Akkus können in vollständig geladenem Zustand nicht weiter geladen werden.

Der Akku darf nicht geladen werden, wenn er eine Störung anzeigt. Der Akku kann nach einem Fallenlassen oder einem mechanischen Stoss beschädigt sein, auch wenn man äusserlich keine sichtbaren Beschädigungen erkennt.

Daher sind solche Akkus stets vom FLYER Fachhändler einer Untersuchung zu unterziehen. Versuchen Sie niemals den Akku zu öffnen oder selbst zu reparieren.

3) Netzstecker von der Netzsteckdose trennen

Nachdem Sie den Akku vom Ladegerät getrennt haben, trennen Sie den Netzstecker von der Netzsteckdose.

Setzen Sie vor der Verwendung des Akkus unbedingt die Gummikappe wieder fest auf.

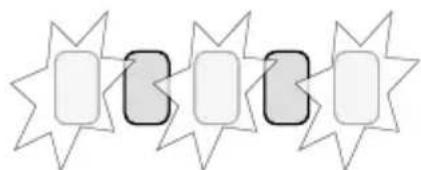

Sicherheitswarnung für das Akkuladegerät

Das Schild verweist auf Vorsichtshinweise und andere Sicherheitsinformationen beim Umgang mit dem Akkuladegerät. Lesen Sie diese unbedingt vor der Verwendung durch.

Benutzen Sie nur das im Lieferumfang Ihres E-Bikes enthaltene Original-Panasonic-Ladegerät. Nur dieses Ladegerät ist auf den bei Ihrem E-Bike verwendeten Li-Ionen-Akku abgestimmt.

Um die volle Leistung des Akkus zu gewährleisten, laden Sie ihn vor dem ersten Einsatz vollständig mit dem Ladegerät auf. Lesen und beachten Sie zum Laden des Akkus die Betriebsanleitung des Ladegerätes.

Der Akku kann jederzeit einzeln oder am Fahrrad aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgan- ges schädigt den Akku nicht.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche ein Aufl aden nur im Temperaturbereich zwischen 0 °C und 40 °C zulässt. Ist die Akkutemperatur sehr hoch, wird der Akku nicht geladen und es blinken die oberste [F] und die unterste [E] LED, wenn die Kontrolltaste für den Akkuladezustand gedrückt wird.

Trennen Sie den Akku vom Ladegerät und lassen Sie ihn austemperieren. Schliessen Sie den Akku erst wieder an das Ladegerät an, wenn er die zulässige Ladetemperatur erreicht hat.

Einsetzen des Akkus

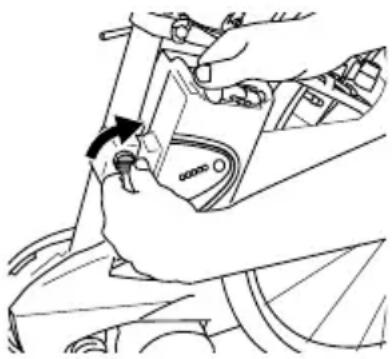

1) Akku einsetzen

Setzen Sie den Akku in die untere Halterung am E-Bike und kippen Sie ihn mit dem oberen Teil zum Fahrzeug hin, bis das Schloss in der oberen Halterung einrastet.

Stellen Sie sicher, dass der Akku sicher in der Halterung sitzt.

• Verhindern Sie starke Erwärmung durch äussere Einwirkung oder Über -lastung.
• Verwenden Sie den Akku nur für den Einsatz am FLYER.
• Verwenden Sie keinen beschädigten Akku. Beim Erkennen von Rissen, Verformungen des Gehäuses oder bei Undichtheit, Akku nicht mehr verwenden - den und durch den FLYER Fachhändler überprüfen lassen.
• Bei leerem Akku ist die Funktion des Lichts noch während ungefähr einer Stunde gewährleistet.

5.4 Schiebehilfe

Bei Ihrem FLYER bis 25km/h ist eine sogenannte Schiebehilfe montiert. Solange Sie die Fahrrad-Taste gedrückt halten, ist die Schiebehilfe aktiviert. Diese ist in der Lage, Ihren FLYER langsam mit bis zu maximal 6 km/h zu bewegen, ohne dass Sie in die Pedale treten müssen. Müssen Sie Ihren FLYER z.B. aus einer Unterführung oder einer Tiefgarage schieben, hilft sie, die Rampe zu überwinden. Benützen Sie die Schiebehilfe nur neben dem Fahrzeug hergehend, halten Sie den Lenker jederzeit mit beiden Händen fest und erstellen Sie Bremsbereitschaft. Benutzen Sie die Schiebehilfe nicht zum Fahren. Der Einbau erfolgt entsprechend der länderspezifischen Vorschriften. Modelle mit Tretunterstützung über 25km/h verfügen teilweise über eine Anfahrhilfe bis 18 km/h. (Der Einbau der Anfahrhilfe erfolgt nach länderspezifischen Vorschriften).

6. Gesetzliche Bestimmungen

Die Regelungen und Vorschriften für E-Bikes werden ständig überarbeitet und geändert. Informieren Sie sich über Änderungen in den Rechtsvorschriften, damit Sie stets auf dem aktuellen Stand sind.

Für Pedelecs und E-Bikes gelten teils Sonderbestimmungen für die Nutzungsgrenzen, d.h., sie sind teilweise wie ein Fahrrad zu nutzen, teilweise aber auch nicht.

Bevor Sie mit Ihrem FLYER am öffentlichen Strassenverkehr teilnehmen, informieren Sie sich daher bitte über die jeweils geltenden nationalen Vorschriften.

Diese Informationen können Sie bei Ihrem FLYER Fachhändler, den jeweiligen nationalen Fahrrad- oder E-Bike-Verbänden und auch im Internet erhalten.

Dort informiert man Sie darüber, wie Ihr FLYER ausgestattet sein muss, damit Sie am öffentlichen Strassenverkehr teilnehmen können.

Es wird beschrieben, welche Beleuchtungsanlagen installiert sein oder mitgeführt werden müssen, und mit welchen Bremsen das Fahrrad ausgestattet sein muss.

Man erhält in den jeweils geltenden nationalen Vorschriften Angaben zu geltenden Altersbeschränkungen sowie dazu, in welchem Alter man wo fahren darf oder muss. Auch die Teilnahme von Minderjährigen am öffentlichen Strassenverkehr wird hier geregelt. Wenn es eine Helmpflicht gibt, wird diese angegeben.

Prüfen Sie, ob Ihre private Haftpflichtversicherung mögliche Schäden, die durch den Einsatz des FLYER E-Bikes entstehen, abdeckt.

7. Bestimmungs- gemässer Gebrauch

FLYER sind für den Transport oder die Fortbewegung einer einzelnen Person ausgelegt.

Das Mitführen von Gepäck ist nur zulässig mit einer am FLYER angebrachten geeigneten Vorrichtung und sicherer Befestigung des Gepäcks. Dabei dürfen die maximale Tragfähigkeit des Gepäckträgers sowie das höchstzulässige Gesamtgewicht des Fahrzeugs nicht überschritten werden (siehe „Technische Daten“).

Zulässiges Gesamtgewicht: Gewicht Fahrer + Gewicht FLYER + Gewicht Akku + Gewicht Gepäck + Gewicht Anhänger

Wenn sie so ausgestattet sind, wie es die nationale Gesetzgebung vorschreibt, dürfen E-Bikes, die entsprechend City- und Trek - kingräder ausgestattet sind, im öffentlichen Strassenverkehr und auf unbefestigten Wegen wie z.B. Feldwegen, eingesetzt werden.

Es entfällt jede Haftung und Gewährleistung seitens FLYER Fachhändler und Hersteller, wenn die Verwendung über diesen bestimmungsgemässen Gebrauch hinausgeht, wenn Sicherheitshinweise nicht eingehalten werden, wenn der FLYER überladen wird, im Gelände benutzt wird oder Mängel unsachgemäss beseitigt werden. Zudem müssen die Vorgaben zu Wartung und Pflege eingehalten werden, damit Haftung und Gewährleistung be stehen bleiben.

Ihr FLYER ist nicht für Extrembelastungen, wie z. B. Fahren über Treppen oder Sprünge, harte Anwendungen wie genehmigte Wettbewerbsveranstaltungen, Trickfahrten oder Kunstsprungfiguren, ausgelegt.

FLYER E-Bikes sind nicht für die Teilnahme an Wettbewerben/Wettkämpfen zugelassen.

Bei Fragen zu den Nutzungsgrenzen wenden Sie sich an Ihren FLYER Fachhändler oder den Hersteller.

Informieren Sie sich über die geltende Gesetzgebung, bevor Sie mit Ihrem FLYER auf öffentlichen Strassen und Wegen fahren. Fahren Sie nur auf Strecken, die für Fahrzeuge freigegeben sind.

8. Vor der ersten Fahrt

Stellen Sie sicher, dass das Fahrzeug betriebsbereit und auf Sie eingestellt ist.

Dazu gehören:

• Position und Befestigung des Sattels und des Lenkers
• Einstellung der Bremsen
• Befestigung der Räder im Rahmen und in der Gabel

Lassen Sie Lenker und Vorbau vom FLYER Fach händler auf eine für Sie sichere und bequeme Position einstellen.

Lassen Sie den Sattel auf eine für Sie sichere und bequeme Position einstellen (siehe Kap. 11.2).

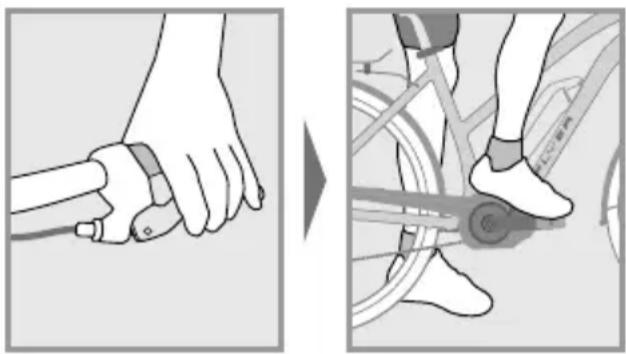

Lassen Sie die Bremsgriffe vom FLYER Fach händler so einstellen, dass Sie sie jederzeit gut erreichen und ermüdungsfrei bremsen können. Erlernen Sie die Zuordnung der Bremsgriffe zur Vorder- bzw. Hinterradbremse: der linke Bremshebel wirkt meist auf die Vorderradbremse, der rechte Bremshebel auf die Hinterradbremse! Prüfen Sie aber in jedem Fall vor der ersten Fahrt die Zuordnung der Bremsgriffe bei Ihrem FLYER, da diese abweichend sein kann.

Vor Fahrtantritt – und auch nach jedem selbst kurzzeitigen unbeaufsichtigten Stehenlassen des Rades – müssen Sie alle Schrauben, Schnellspanner, Steckachsen und wichtigen Bauteile auf sicheren und korrekten Sitz prüfen. Eine Tabelle mit wichtigen Verschraubungen und vorgeschriebenen Anzugsdrehmomenten finden Sie in den „Technischen Daten“, Hinweise zum korrekten Gebrauch von Schnellspannern und Steckachsen in Kap. 11.1.

Wenn Sie mit Klick-/Systempedalen fahren: Machen Sie einen Funktionstest. Pedale müssen problemlos und leicht auslösen.

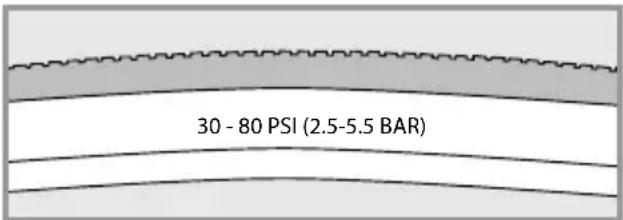

Überprüfen Sie den Luftdruck der Reifen. Die Herstellerangaben, die Sie nicht über- oder unterschreiten dürfen, stehen seitlich auf den Reifen.

30 - 80 PSI (2.5-5.5 BAR)

Beispiel einer Druckangabe

Zusätzlich müssen Sie folgende wichtigen Bestandteile Ihres E-Bikes prüfen:

• Prüfen Sie den festen Sitz des Akkus.
• Prüfen Sie den Ladezustand des Akkus auf ausreichende Ladung für die geplante Fahrt.
• Machen Sie sich mit den Funktionen des Bedienelements vertraut.

Machen Sie sich auf einem sicheren und unbefahrenen Gelände mit den Fahr-eigenschaften und der Handhabung Ihres neuen FLYER E-Bikes vertraut.

Nutzen Sie nur FLYER, deren Rahmengrösse Ihnen passt. Achten Sie besonders auf genügend Freiheit im Schritt. Sie müssen schnell absteigen können, ohne den Rahmen dabei zu berühren. Bei fehlender Schrittfreiheit können schwere Verletzungen die Folge sein.

Beachten Sie beim Aufsteigen auf das E-Bike, dass bei eingeschaltetem Unterstützungsmodus Ihr FLYER sofort losfährt, sobald Sie Ihren Fuss aufs Pedal setzen! Stellen Sie zum Aufsteigen keinen Fuss aufs Pedal. Ziehen Sie zuerst eine Bremse an, da sonst der ungewohnte Schub zu Stürzen, Gefährdungen oder Unfällen führen kann. Bleiben Sie auf der einen Seite des FLYER E-Bikes stehen und heben Sie ein Bein über das Fahrzeug. Halten Sie dabei bewusst den Lenker beidhändig und besser fest, als Sie das bei einem Fahrrad tun würden. Denken Sie immer daran, den Seitenständer vor dem Losfahren einzuklappen.

Moderne Bremsen haben wesentlich höhere Bremsleistungen als herkömmliche Bremsen. Üben Sie vorsichtig die Bedienung Ihrer Bremsanlage.

Beachten Sie, dass die Leistung einer Bremse, insbesondere bei Felgenbrem- sen, bei Nässe und rutschigem Unter- grund wesentlich schlechter sein kann. Rechnen Sie immer mit einem längeren Bremsweg, wenn Sie bei Nässe fahren! Fahren Sie vorausschauend und ma- chen Sie sich mit dem Ansprechverhal- ten der Bremsen vertraut.

Wenn Ihre Pedale mit Gummi oder Kunststoffüberzug gefertigt sind, machen Sie sich erst vorsichtig mit dem Halt auf den Pedalen vertraut. Gerade bei Nässe können diese Pedale sehr rutschig sein. Wenn Sie System- oder Klickpedale nutzen, machen Sie sich auf einem sicheren, unbefahrenen Gelände mit der Nutzung vertraut.

Beachten Sie, dass die Gewichtsverteilung bei einem E-Bike deutlich anders ist als bei Fahrrädern ohne Elektroantrieb. Das höhere Gewicht eines E-Bikes erschwert vor allem das Abstellen, Anheben und Tragen oder das Bergauf-Schieben.

Beachten Sie, dass Ihr FLYER entsprechend den gesetzlichen Anforderungen ausgestattet sein muss, wenn Sie am öffentlichen Strassenverkehr teilnehmen wollen.

Klären Sie mit Ihrer Versicherung, ob Ihr Fahrzeug sowie allfällige Risiken im Umgang mit Lithium-Ionen-Akkus ausreichend gedeckt sind.

9. Vor jeder Fahrt

Prüfen Sie vor jeder Fahrt Ihren FLYER, da sich auch nach der Montage, beim kurzen Abstellen an öffentlichen Orten oder beim Transportieren Funktionen verändern oder Teile lockern können.

Überprüfen Sie vor jeder Fahrt:

• die Beleuchtung auf Funktion und sichere Be festigung.
  • die Glocke auf Funktion und sicheren Sitz.
• die Bremsen auf Funktion und sicheren Sitz sowie auf Verschleiss der Beläge und Brems - flächen. Bei hydraulischen Anlagen: Überprüfen Sie zusätzlich Leitungen und Anschlüsse auf Dichtigkeit!

• den korrekten Luftdruck in den Reifen. Beachten Sie das Kapitel Reifen und Schläuche (12.2) sowie die Herstellerangaben. Diese finden Sie auf der Aussenseite des Reifens.

• die Reifen auf Beschädigungen, Abnützung, Sprödheit, Fremdkörper und auf ausreichende Profiltiefe.
  • die Laufräder auf Rundlauf und Beschädigungen.

• die Laufräder auf sicheren Sitz und korrekte Befestigung durch die Befestigungsmuttern oder die Schnellspanner und Steckachsen.
• die Schaltkomponenten auf Funktion und sicheren Sitz.
• alle Schnellspanner und Steckachsen (auch nach kurzem unbeaufsichtigten Abstellen), Schrauben und Muttern auf festen Sitz.
• Rahmen und Gabel auf Beschädigungen, Verformungen, Risse oder Beulen.
• Federelemente auf Funktion und sicheren Sitz.
• Lenker, Lenkervorbau, Sattelstütze und Sattel auf sicheren Sitz und richtige Position.
  • Ladezustand des Akkus.
• Korrekter und sicherer Sitz des Akkus.

Falls Sie vom technisch einwandfreien Zustand Ihres FLYER E-Bikes nicht überzeugt sind, treten Sie die Fahrt nicht an. Lassen Sie Ihren FLYER erst vom FLYER Fachhändler überprüfen und in - stand setzen! Gerade wenn Sie Ihren FLYER intensiv nutzen (beim sportlichen oder täglichen Einsatz), empfehlen wir regelmässige Inspektionen bei Ihrem FLYER Fachhändler. Inspektionsinhalte und Intervalle finden Sie in Kap. 23. Alle Bauteile am FLYER sind sicherheitsrelevant und haben eine spezifische Lebensdauer. Das Überschreiten der Lebensdauer kann zu unerwartetem Versagen der Bauteile führen. Dies kann zu Stürzen und schweren Verletzungen führen.

Wie es bei allen mechanischen Komponenten der Fall ist, wird das Fahrzeug Verschleiss und hohen Beanspruchungen ausgesetzt. Unterschiedliche Materialien und Bestandteile können auf unterschiedliche Weise hinsichtlich Verschleiss bzw. Ermüdung aufgrund der Beanspruchung reagieren. Wird die Auslegungslebensdauer eines Bestandteils überschritten, kann das Bauteil plötzlich versagen und möglicherweise zu Verletzungen des Fahrers führen. Jede Art von Rissen, Kratzern oder Farbveränderungen in hochbeanspruchten Bereichen ist ein Hinweis darauf, dass die Lebensdauer des Bestandteils erreicht wurde und dass das Teil ersetzt werden sollte.

Nach einem Sturz oder wenn Ihr FLYER umgefallen ist, müssen Sie den FLYER zwingend von einem FLYER Fachhändler überprüfen lassen!

Viele Bauteile können nicht sicher wieder gerichtet werden und Komponenten können Schäden davontragen, die Sie nicht erkennen können!

Nehmen Sie ein hochwertiges Schloss mit, damit Sie Ihren FLYER zum Abstellen an einen festen Gegenstand anschliessen können. Schliessen Sie Bauteile, die mit einem Schnellspanner befestigt sind (z.B. das Vorderrad), evtl. separat an. So können Sie einen Diebstahl dieser Anbauteile vorbeugen.

10. Nach einem Sturz

Lassen Sie das Fahrzeug und alle Bauteile nach einem Sturz von einem FLYER Fachhändler auf Veränderungen, Beschädigungen, sicheren Sitz und korrekte Funktion überprüfen. Dies können ins besondere Beulen und Risse in Rahmen und Gabel, verbogene Bauteile oder Teile wie Lenker oder Sattel sein, die sich verschoben oder verdreht haben. Die Kontrolle durch einen FLYER Fachhändler muss vor allem folgende Punkte umfassen:

• Rahmen und Gabel genau prüfen. Aus verschiedenen Blickwinkeln über die Oberflächen lassen sich Verformungen meist deutlich erkennen.
• Befinden sich Sattel, Sattelstütze, Vorbau und Lenker noch in der korrekten Position? Ist dies nicht der Fall, das Bauteil NICHT aus seiner veränderten Position zurück bewegen, ohne die dazu gehörige Verschraubung zu öffnen. Unbedingt das vorgeschriebene Anzugsdreh moment einhalten. Werte und Informationen dazu finden Sie in den „Technischen Daten“ und im Kapitel „Schnellspanner“ (Kap. 11.1).
• Testen, ob beide Räder korrekt und sicher in Rahmen und Gabel sitzen, Vorder- bzw. Hinterrad frei drehen, die Felge gerade und ohne Schlag durch die Bremsen läuft. Die Bereifung darf die Bremsen nicht berühren. Bei Rädern mit Scheibenbremsen sieht der Fachmann am Abstand zwischen Rahmen oder Gabel und Reifen, ob das Rad rund läuft.
• Testen, ob beide Bremsen ihre volle Funktion haben.
• Nicht losfahren, ohne geprüft zu haben, ob die Kette sicher auf Kettenrad und Ritzel liegt. Sie muss vollständig über die Zahnräder laufen. Fährt man los und die Kette fällt von einem Zahnrad ab, können Stürze und schwerste Verletzungen die Folge sein.
• Prüfen, ob auf dem Display des FLYER E-Bikes

eine Fehlermeldung oder eine Warnung erscheint. Fahren Sie nicht mit Ihrem FLYER los, wenn eine Warnung angezeigt wird! Wenden Sie sich umgehend an Ihren FLYER Fachhändler.

- Kontrollieren, ob Display und Akku unbeschäftigt sind. Fahren Sie bei Veränderungen jeglicher Art (Risse, Kratzer, usw.) nicht mit Ihrem FLYER. Lassen Sie den FLYER Fachhändler zuerst alle Bauteile und Funktionen prüfen.

Bei einer beschädigten Aussenhülle vom Akku besteht die Gefahr, dass Feuchtigkeit oder Wasser eindringt. Dies kann zu Kurzschlüssen und elektrischen Schlägen führen. Stellen Sie die Nutzung des Akkus umgehend ein und wenden Sie sich in die sem Fall umgehend an Ihren FLYER Fachhändler. Laden Sie den Akku nicht!

Wenn Sie eine Veränderung an Ihrem Rad feststellen, fahren Sie NICHT weiter. Schrauben Sie lose Teile nicht ohne vorherige Prüfung und nicht ohne Drehmomentschlüssel wieder fest. Bringen Sie Ihren FLYER zum FLYER Fachhändler, schil- dern Sie den Sturz und lassen Sie das Rad prüfen!

11. Einstellungen auf den Fahrer

Pedale montieren

Lassen Sie Pedale immer durch Ihren FLYER Fachhändler demontieren und montieren oder lassen Sie sich in die korrekte Handhabung einweisen. Pedale müssen mit einem geeigneten Schraubenschlüssel montiert werden. Beachten Sie, dass die beiden Pedale in unterschiedliche Richtungen eingeschraubt und mit hohem Anzugsdrehmoment festgezogen werden müssen (siehe „Technische Daten). Bestreichen Sie beide Gewinde mit Mon - tagefett.

Fahrtrichtung L R

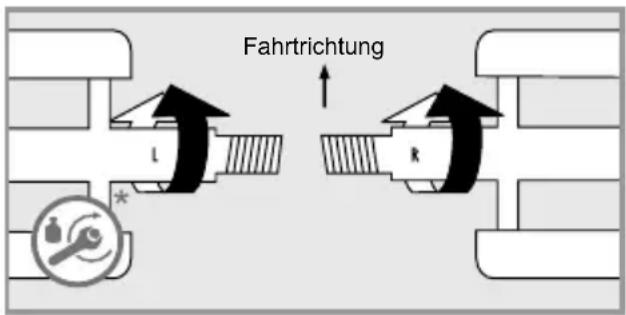

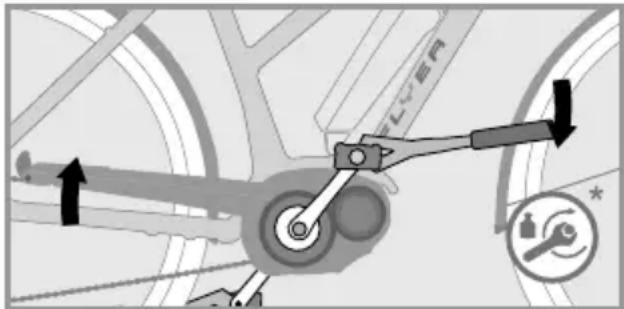

Beachten Sie, dass es ein rechtes und ein linkes Pedal gibt. Welches auf welche Seite gehört, erkennen Sie an den Gewinden, die gegensätzlich gedreht sind. Meist ist auch ein „R“ auf das rechte und ein „L“ auf das linke Pedal geprägt. Schrauben Sie das rechte Pedal im Uhrzeigersinn und das linke Pedal gegen den Uhrzeigersinn in die Kurbeln ein.

Pedale müssen mit dem geeigneten Schlüssel eingeschraubt werden. Halten Sie beim Einschrauben das richtige Anzugsdrehmoment ein, siehe „Technische Daten“. Achten Sie darauf, die Pedale gerade einzuschrauben. Werden diese schief eingeschraubt, besteht die Gefahr des Bruches und eines Sturzes!

Aus Sicherheitsgründen raten wir von der Verwendung von Pedalen mit Haken und Riemen ab.

Lesen Sie bei Verwendung von System- oder Klickpedalen unbedingt die Anleitungen des Herstellers. Üben Sie das Ein- und Ausrasten der Schuhe in den Haltevorrichtungen der Pedale vor der ersten Fahrt auf einem ruhigen, sicheren Platz. Schlecht auslösende Klickpedale sind ein Sicherheitsrisiko.

Die Auslösehärte lässt sich bei Systempedalen einstellen. Absolvieren Sie die ersten Fahrten mit sehr leicht eingestellter Auslösehärte! Reinigen Sie Systempedale regelmässig und pflegen Sie sie mit einem geeigneten Schmiermittel.

11.1 Bedienung von Schnellspannern und Steckachsen

Die Befestigung von Laufrädern, Sattelstütze, Sattel, Vorbau und Lenker kann mit Schnellspannern, Steckachsen oder Schraubverbindungen ausgeführt sein.

Lassen Sie Arbeiten an Schnellspannern und Steckachsen nur vom FLYER Fachhändler vornehmen. Dies sind sicherheitsrelevante Bauteile; fehlerhafte Arbeit und falsches Werkzeug können schwere Stürze nach sich ziehen.

Schnellspanner

Schnellspanner sind Klemmhalterungen, die Bauteile wie eine Schraube fixieren, deren Klemmkraft aber über das Umlegen eines Hebels ohne Werkzeug aufgebracht wird. Durch das Öffnen und Schliessen des Hebels wird die Klemmkraft aktiviert. Die Klemmkraft wird bei geöffnetem Hebel durch Drehen der Gegenmutter eingestellt.

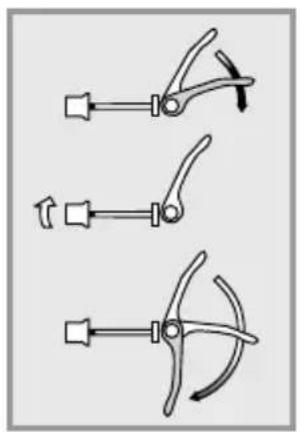

1. Um eine Klemmung zu öffnen, beispielsweise um die Sattelstütze zu bewegen, öffnen Sie den Schnellspannhebel.
2. Nun können Sie die Stütze bewegen und verstellen.
3. Bevor Sie den FLYER benutzen, müssen Sie den Schnellspanner wieder sicher schliessen. Dazu legen Sie den Schnellspannhebel wieder vollständig um. Schlies- sen Sie allfällig vorhandene Sicherungen vollständig.

Erst wenn Sie zum Schliessen des Klemmhebels die Kraft des Handballens benötigen, schliesst der Schnellspanner sicher.

Ist die Klemmkraft nicht hoch genug, so dass z.B. der Sattel nicht fest sitzt, müssen Sie die Einstellmutter am Schnellspanner fester anziehen. Dazu muss der Klemmhebel geöffnet sein.

Einstellmutter anziehen Einstellmutter lockerrlösen. Dies kann zu Schäden am Fahrzeug und zu schweren oder lebensgeführlichen Verletzungen des Fahrers führen. Daher ist es wichtig, dass Sie folgende Hinweise beachten:

• Überprüfen Sie alle Schnellspanner auch dann auf korrekten Sitz, wenn das Fahrzeug für kurze Zeit unbeaufsichtigt abgestellt war sowie vor jeder Fahrt.
• In geschlossenem Zustand muss der Schnellspannhebel dicht an Rahmen, Gabel oder Sattelstütze anliegen!

Wenn an Ihrem Fahrzeug Laufräder oder andere Bauteile mit Schnellspanner befestigt sind, schliessen Sie diese mit an, wenn Sie das Rad abstellen.

Steckachsen

In aktuellen Fahrwerken werden statt Schnellspannern oder Verschraubungen auch Steckachsen eingesetzt, die im Grunde ähnlich wie Schnellspanner funktionieren:

Die Achse wird in das Ausfallende geschraubt und hält die Nabe zwischen den beiden Gabel beinen fest. Die Nabe und die Achse werden mit dem Schnellspann-Hebel festgeklemmt, der wie ein Schnellspanner bedient wird. Es gibt auch Systeme, bei denen die Achse nur eingesteckt oder -geschraubt und dann mit einer Verschrau -bung fixiert wird. Lesen Sie hierzu die Anleitung des Komponentenherstellers und lassen Sie sich das System von Ihrem FLYER Fachhändler ausführlich erklären.

Steckachse Schnellspannhebel

Bitten Sie Ihren FLYER Fachhändler, Ihnen genau zu erläutern, wie die Räder und alle betroffenen Bauteile korrekt und sicher mit dem verbauten Schnellspanner- oder Steckachs-System befestigt werden.

Wenn Sie mit einem unsachgemäss eingebauten Laufrad fahren, kann sich das Laufrad bewegen oder vom Fahrzeug

rlösen. Dies kann zu Schäden am Fahrzeug und zu schweren oder lebensgefährlichen Verletzungen des Fahrers führen. Daher ist es wichtig, dass Sie folgende Hinweise beachten:

Ist die Klemmkraft zu hoch und Sie können den Schnellspanner nicht schliessen, müssen Sie den Klemmhebel öffnen und die Einstellmutter ein wenig lösen.

- Alle Schnellspanner müssen fest geschlossen sein, bevor Sie losfahren.

Achten Sie darauf, dass die Achse, Ausfallenden und Schnellspann-Mechanismen sauber und frei von Schmutz und Verunreinigungen sind. Achten Sie darauf, dass sie allzeit korrekt geschlossen sind. Wenden Sie sich im Zweifelsfall an Ihren FLYER Fachhändler und lassen Sie das Fahrzeug überprüfen.

Überprüfen Sie den sicheren Sitz aller Schnellspanner und Steckachsen, auch wenn Ihr FLYER nur kurz unbeaufsichtigt war.

Sie dürfen nur losfahren, wenn alle Schnellspanner fest geschlossen sind.

Suntour Q-Loc Steckachse

Einbau

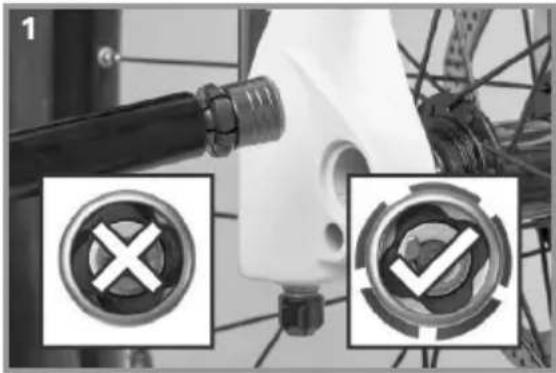

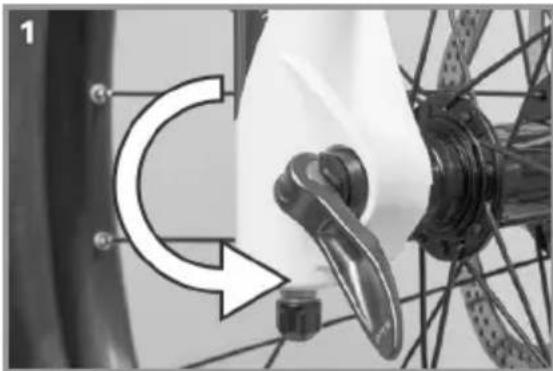

1. Vor dem Einbau den Flansch prüfen und den Hebel komplett öffnen

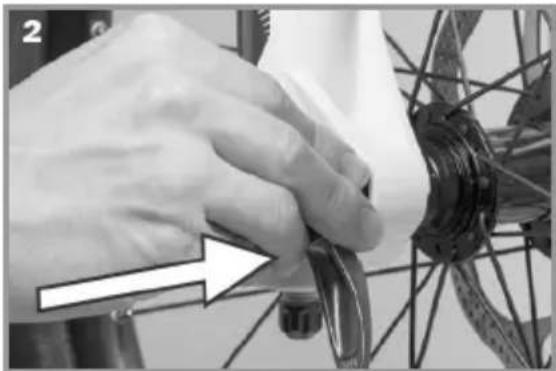

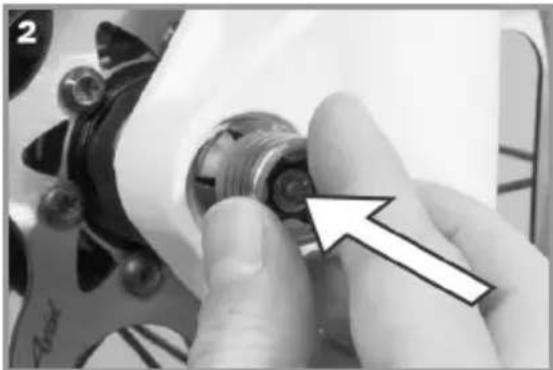

1. Achse einschieben bis es „klickt“

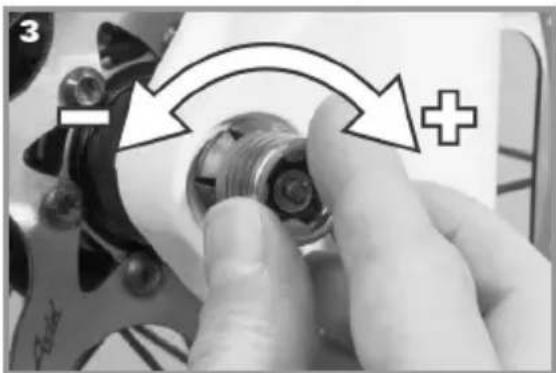

1. Spannung bei halb göffnetem Hebel einstellen bis der Flansch anliegt

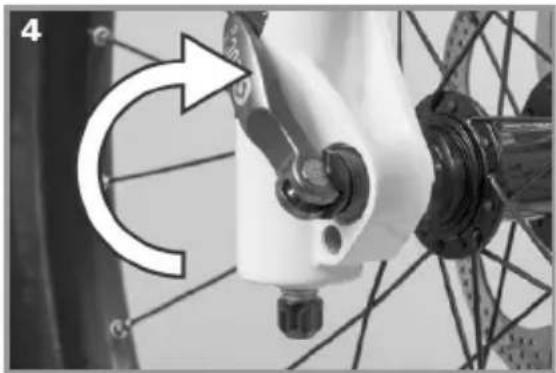

1. Hebel komplett schliessen. Sitz prüfen und ggf. nachspannen

1. Hebel komplett öffnen

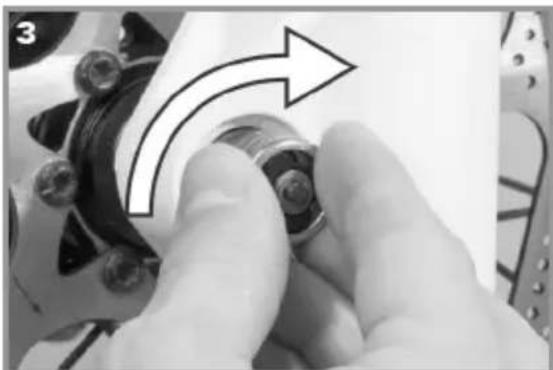

1. Nuss drücken bis Flansch einfährt

1. Nuss im Uhrzeigersinn drehen bis Flansch eingerastet bleibt

4. Achse herausziehen

11.2 Einstellen der Sitzposition

Um den FLYER sicher und komfortabel nutzen zu können, müssen Sie Sattel, Lenker und Vorbau auf Ihre Körpermasse und die gewünschte Sitzposition einstellen lassen.

Lassen Sie Arbeiten an Lenker und Vorbau nur vom FLYER Fachhändler vornehmen. Dies sind sicherheitsrelevante Bauteile; fehlerhafte Arbeit und falsches Werkzeug können schwere Stürze nach sich ziehen.

Sattel und Vorbau können mit Schraubverbindungen oder Schnellspannern befestigt sein. Ziehen Sie Schraubverbindungen immer mit dem korrekten Drehmoment an, siehe „Technische Daten“

Sattelhöhe

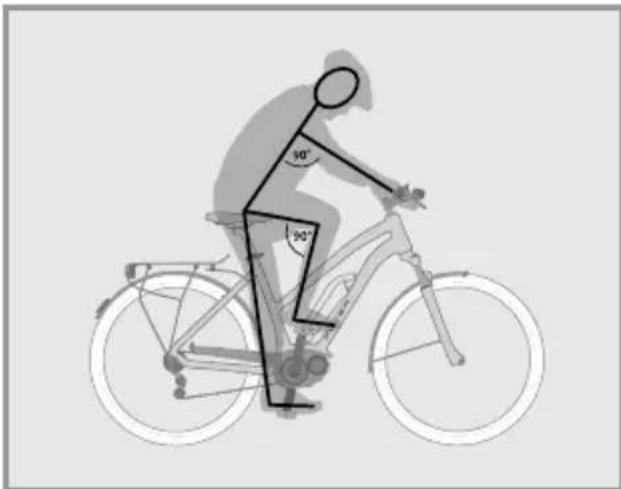

Um die Trittkraft gut auf die Pedale bringen zu können, müssen Sie Ihren Sattel passend einstellen. Ideal ist es, wenn Sie auf dem FLYER sitzen und bei senkrechter Kurbelstellung Ihren Fuss ohne Schuhe mit der Ferse auf das tiefstehende Pedal stellen.

Winkel Arm-Oberkörper 90°

Nun sollte das unten stehende Bein gestreckt sein. Ist dies nicht der Fall, steigen Sie ab, verstellen Sie den Sattel in der nötigen Richtung und versuchen Sie es erneut.

Achten Sie darauf, dass Sie den Schnellspanner nach dem Verstellvorgang wieder vollständig schliessen!

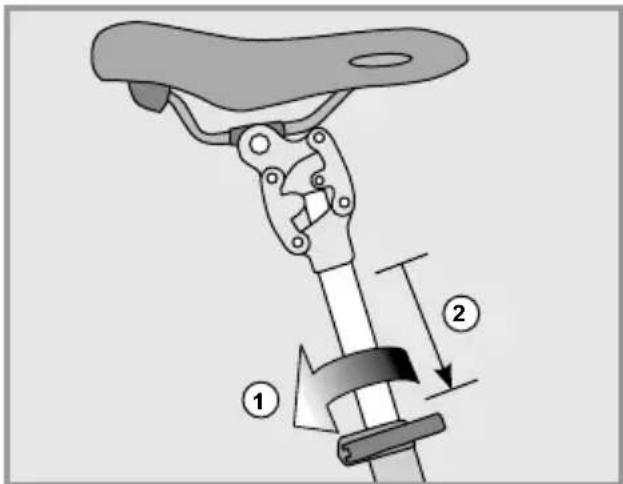

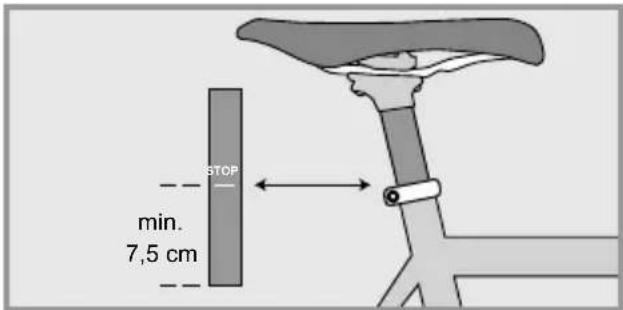

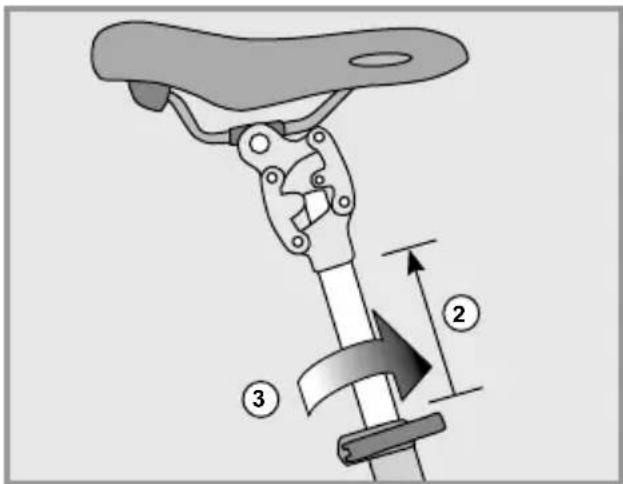

Auf der Sattelstütze ist markiert, bis wohin sie maximal aus dem Rahmen gezogen werden darf. Ziehen Sie die Sattelstütze nie weiter als bis zu dieser Markierung aus! Die Sattelstütze kann sonst abknicken oder brechen. Brauchen Sie eine längere Sattelstütze, um eine korrekte Sitzhöhe zu erreichen, sprechen Sie mit Ihrem FLYER Fachhändler. Fahren Sie nie mit weiter herausgezogener Stütze, schwere Stürze und Verletzungen können die Folge sein.

STOP min. 7,5 cm

Kinder und Menschen, die beim Radfahren unsicher sind, sollten mit der Fussspitze den Boden erreichen können. Ansonsten besteht beim Anhalten die Gefahr von Stürzen und schweren Verletzungen.

Sattelposition

Auch die horizontale Position des Sattels kann und sollte eingestellt werden.

Die beste Fahrposition haben Sie, wenn das vordere Knie bei waagerechter Kurbelstellung genau über dem Pedal steht.

Eine horizontale Verstellung des Sattels darf nur innerhalb der Markierungen sowie innerhalb des vom Hersteller vorgegebenen Bereichs erfolgen.

Testen Sie vor dem Losfahren, ob Sattelstütze und Sattel sicher befestigt sind. Fassen Sie dazu den Sattel ganz vorne und hinten und versuchen Sie, ihn zu drehen. Er darf sich nicht bewegen lassen.

Lenkerhöhe

Ist der Sattel sicher und komfortabel positioniert, muss auch der Lenker auf Ihre Bedürfnisse eingestellt werden.

Eine gute Ausgangsposition für entspanntes Fahren bietet eine Sitzposition, bei der Oberkörper und Oberarm einen Winkel von 90° bilden.

Um die Lenkerhöhe anzupassen, muss der Vorbau in der Höhe verstellt werden.

Lassen Sie Einstellungen an Lenker und Vorbau von Ihrem FLYER Fachhändler vornehmen.

Speedlifter Twist

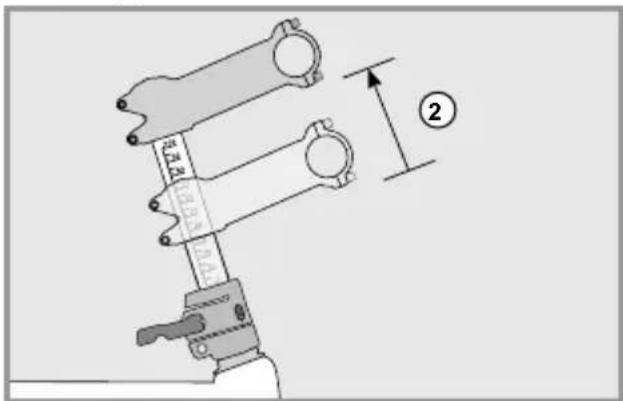

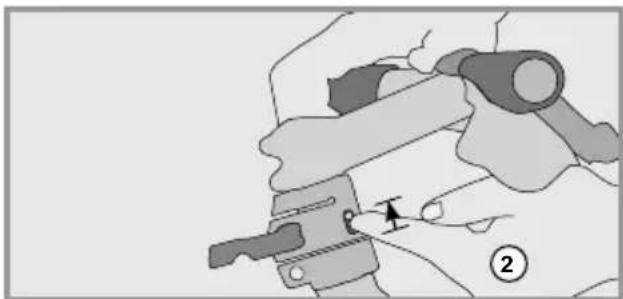

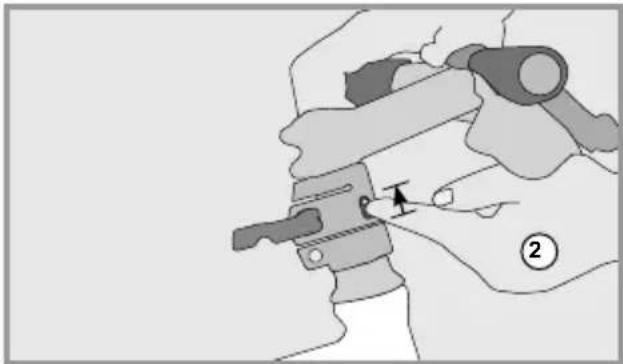

Mit dem Speedlifter können Sie mit wenigen Handgriffen die Lenkerhöhe anpassen. Das Twist System ermöglicht es, den Lenker um 90 Grad zu drehen, um Ihren FLYER platzsparend zu transportieren und abzustellen.

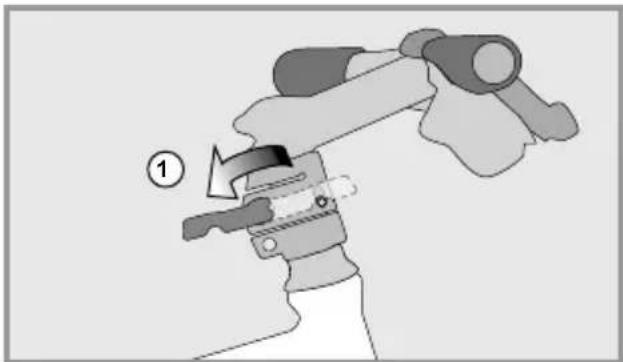

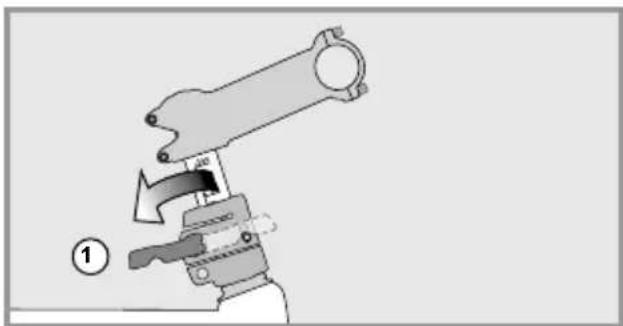

Öffnen Sie den Schnellspannhebel des Speedlifters (1)

und bewegen Sie den Lenker in die gewünschte Position (2).

2 30.00 30.00 30.00 ②

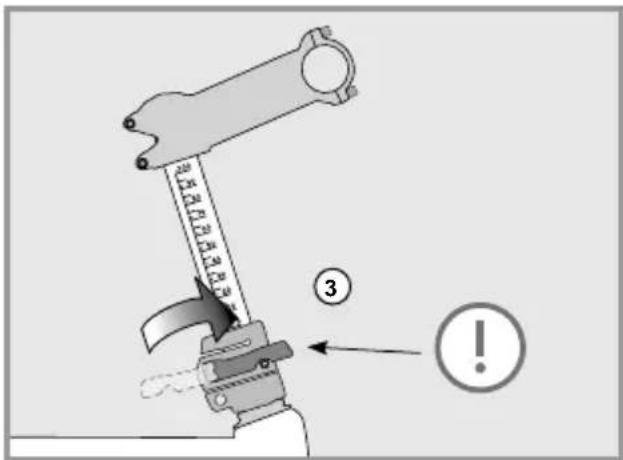

Schliessen Sie nun den Schnellspannhebel wieder vollständig, um den Lenker zu arretieren (3).

20 30 40 50 60 70 80 90 100 ③ !

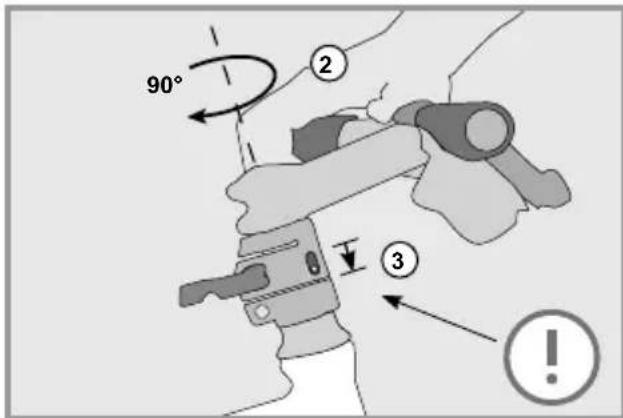

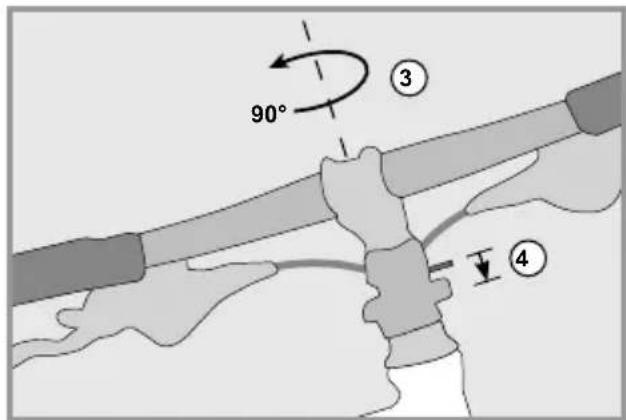

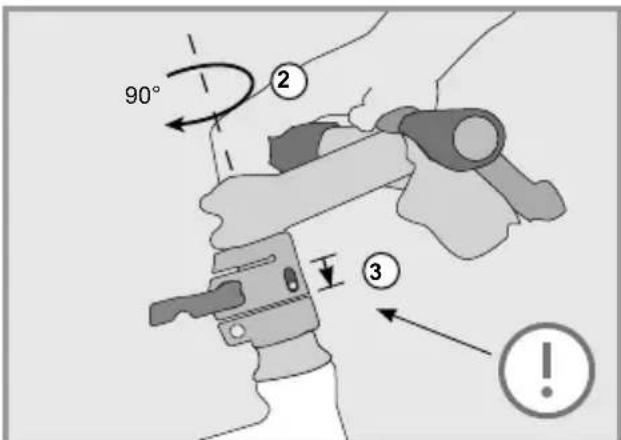

Um den Lenker zur Seite drehen zu können, öffnen Sie den Schnellspannhebel (1).

Heben Sie jetzt den Entriegelungsbolzen an (2).

Nun können Sie den Lenker zur Seite drehen (3). Der Bolzen rastet in der 90-Grad-Position automatisch ein (4). Schliessen Sie jetzt den Schnellspannhebel wieder vollständig, um den Lenker sicher zu arretieren.

90° ③ ④

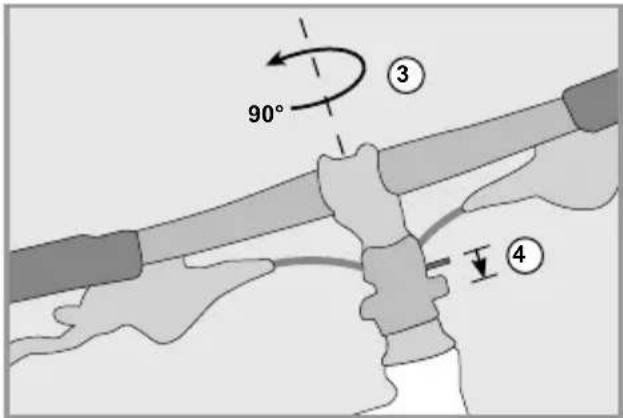

Lenker zurückdrehen: Heben Sie den Entriegelungsbolzen an (1).

Drehen Sie danach den Lenker zurück in Fahrposition (2). Dabei muss der Bolzen wieder einrasten (3).

90° ② ③ !

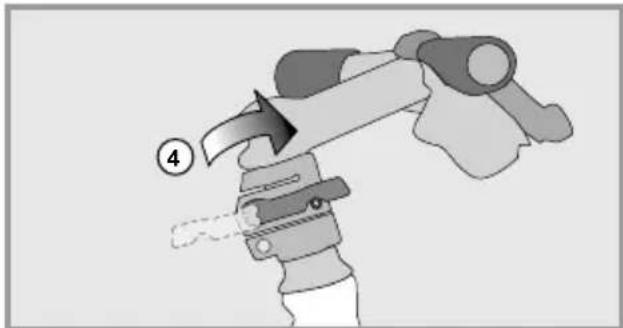

Schliessen Sie nun den Schnellspannhebel wieder vollständig (4).

Der Speedlifter Schnellspannhebel muss, wie jeder Schnellspanner, während der Fahrt vollständig geschlossen sein. Zusätzlich muss darauf geachtet werden, dass der Entriegelungsbolzen in der Bohrung vorne eingerastet ist. Verstellen Sie den Lenker nie während der Fahrt!

Lesen Sie die Anleitung des Komponentenherstellers und informieren Sie sich unter www.speedlifter.com.

Vorbau einstellen

Lesen Sie bei allen Vorbauten unbedingt die Bedienungsanleitung des Herstellers. Lassen Sie Arbeiten an Lenker und Vorbau nur vom FLYER Fachhändler ausführen!

Die folgenden verschiedenen Vorbautypen werden bei FLYER verbaut:

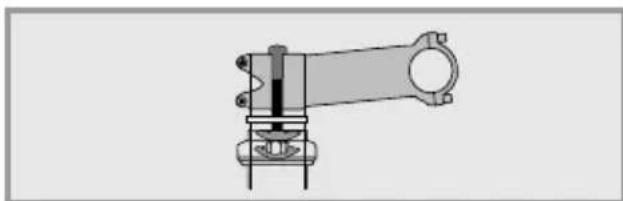

A-Head-Vorbauten

* siehe "Technische Daten"

Verstellbare Vorbauten

Hier kann die Neigung des Vorbaus Ihren Wünschen angepasst werden. Dazu muss die seitliche Befestigungsschraube gelöst und nach Verstellung wieder mit dem korrekten Anzugs-drehmoment fi xiert werden

Verstellung des Vorbau-Winkels

Um den Winkel des Vorbaus und damit die Position des Lenkers zu verstellen, lösen Sie die oberste der drei Inbusschrauben um einige Umdrehungen. Schrauben Sie die Schraube nicht ganz heraus.

Nun kann der Vorbau in seinem Winkel verstellt werden. Ist das geschehen, ziehen Sie die Inbusschraube wieder mit dem vorgeschriebenen Drehmoment an.

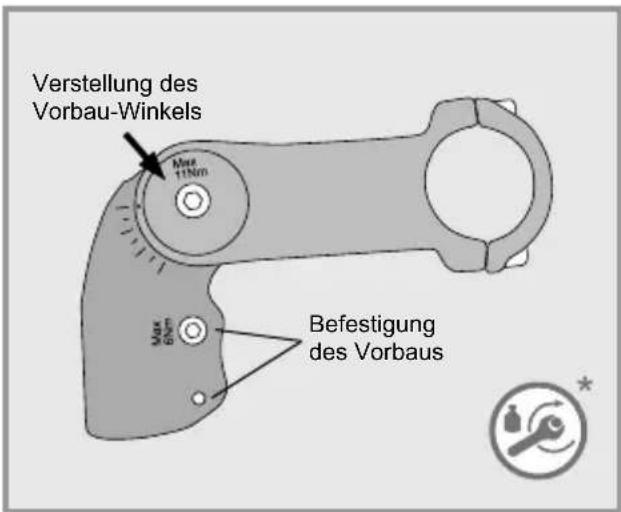

Verstellung des Vorbau-Winkels Max 11Nm Max 6Nm Befestigung des Vorbaus

Eine Veränderung der Vorbaustellung bringt immer eine Veränderung der Lenkerposition mit sich. Griffe und Vorrichtungen müssen immer sicher erreichbar sein und funktionieren. Besonders Griffe mit ausgeprägter Flügel-Form müssen evtl. neu positioniert werden.

Achten Sie bei Änderungen der Lenker- und Vorbauposition immer auf ausreichende Länge aller Züge und Leitungen, um alle möglichen Lenkbewegungen durchführen zu können.

11.3 Bremshebel einstellen

Die Bremshebel müssen so eingestellt werden, dass die Hände als gerade Verlängerung der Arme sicher und ermüdungsfrei die Bremshebel betätigen können.

Vergewissern Sie sich vor der ersten Fahrt, welcher Bremshebel welches Rad bremst.

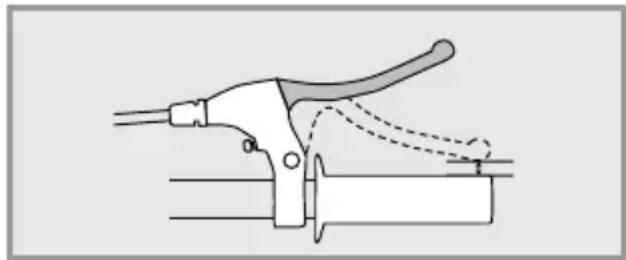

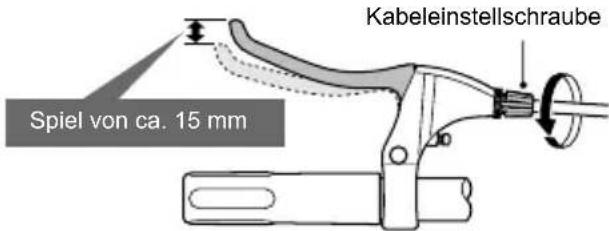

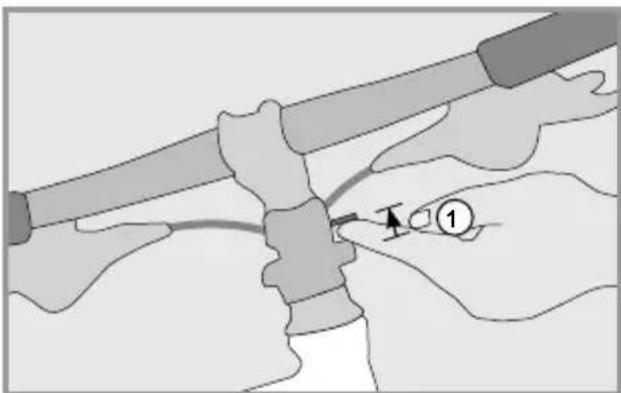

Um die Bremshebel auch mit kleineren Händen sicher greifen zu können, kann die Griffweite bei einigen Bremsmodellen eingestellt werden. Lassen Sie die Bremseinstellungen immer vom FLYER Fachhändler vornehmen, da es sich hierbei um sicherheitsrelevante Bauteile handelt.

Die Bremshebel müssen so eingestellt sein, dass der Bremshebel auch bei starker Betätigung nicht den Lenkergriff berührt!

11.4 Federelemente

Damit die Funktion der Federelemente gewährleistet ist, muss das Fahrwerk vom FLYER Fachhändler auf das Fahrergewicht und den Einsatzbereich eingestellt werden.

Beachten Sie, dass das Federelement eventuell neu abgestimmt werden muss, wenn Sie mit einer höheren Zuladung fahren, beispielsweise während einer Tour.

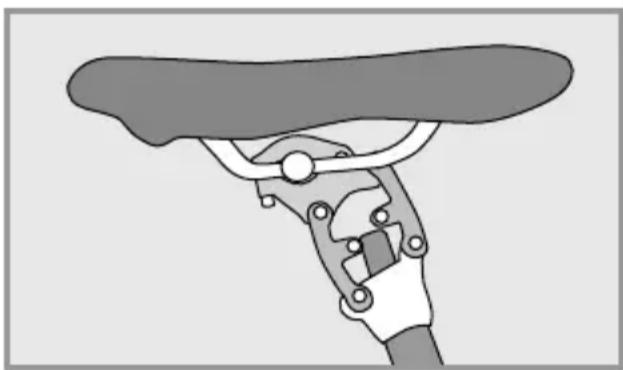

Im alltäglichen Einsatz und bei Touren haben sich gefederte Sattelstützen bewährt.

Einige gefederte Sattelstützen können individuell auf den Fahrer abgestimmt werden. Wenden Sie sich hierfür an Ihren FLYER Fachhändler.

Federungs- und Fahrwerks-Komponenten sind sicherheitsrelevante Bauteile an Ihrem FLYER. Pflegen und überprüfen Sie Ihren gefederten FLYER in regelmässigen Abständen. Lassen Sie die Inspektion in regelmässigen Abständen von Ihrem FLYER Fachhändler vornehmen.

Das Fahrwerk arbeitet besser und funktioniert länger gut, wenn Sie es regelmässig reinigen. Warmes Wasser und ein sanftes Putzmittel sind hierfür geeignete Reinigungsmittel.

12. Laufräder und Bereifung

Die Laufräder unterliegen einer starken Belastung durch die ungleiche Beschaffenheit des Untergrundes und das Gewicht des Fahrers.

• Nach den ersten 200 Kilometern müssen Sie die Laufräder in einer Fachwerkstatt kontrollieren und ggf. zentrieren lassen.
• Die Spannung der Speichen muss danach in regelmässigen Abständen überprüft werden. Lose oder schadhafte Speichen müssen von einem FLYER Fachhändler nachgespannt bzw. ausgewechselt werden.

12.1 Felgen prüfen

Die Felge unterliegt einer Abnutzung, wenn eine Felgenbremse verbaut ist.

Die Stabilität der Felge lässt nach, wenn diese stark abgenutzt ist und die Anfälligkeit für Beschädigungen nimmt zu. Durch eine verbogene, gerissene oder gebrochene Felge kann es zu gravierenden Unfällen und schweren Stürzen kommen. Benutzen Sie Ihren FLYER nicht mehr, wenn Sie Beschädigungen an einer Felge bemerken. Lassen Sie die Felge von einem FLYER Fachhändler kontrollieren.

Felgen für Felgenbremsen tragen eine Markierung, die den Felgenabrieb anzeigt. Dazu sind auf der Felgenfläche umlaufend Punkte oder Rillen einge-prägt.

Sind diese Punkte oder Rillen an einer oder mehreren Stellen nicht mehr erkennbar, muss die Felge ausgewechselt werden. Lassen Sie die Felgen regelmässig von einem FLYER Fachhändler überprüfen, spätestens beim Ersetzen/Auswechseln der Bremsgummis.

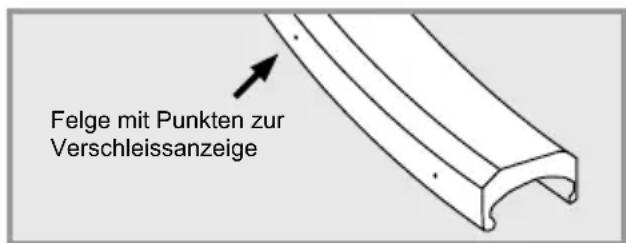

Felge mit Punkten zur Verschleissanzeige

12.2 Reifen und Schläuche

Reifen gehören zu den Verschleissteilen. Kontrollieren Sie in regelmässigen Abständen Profiltiefe, Reifendruck, den Zustand der seitlichen Reifenflächen und achten Sie auf Anzeichen von Sprödheit oder Abnutzung.

Der maximal zulässige Reifendruck darf beim Befüllen nicht überschritten werden. Ansonsten besteht die Gefahr, dass der Reifen platzt.

Der Reifen muss mindestens mit dem angegebenen Mindest-Reifendruck auf - gepumpt sein. Bei einem zu geringen Luftdruck kann sich der Reifen von der Felge lösen.

Auf der seitlichen Reifenfläche sind die Angaben für den maximal zulässigen Luftdruck und auch für den zugelassenen Mindestdruck eingeprägt.

Bei einem Reifenwechsel darf dieser nur durch einen identischen Original-Ersatzreifen ersetzt werden. Die Fahreigenschaften können ansonsten ungünstig verändert werden. In der Folge kann es zu Unfällen kommen.

Ersetzen Sie defekte Teile ausschliesslich durch Original-Ersatzteile.

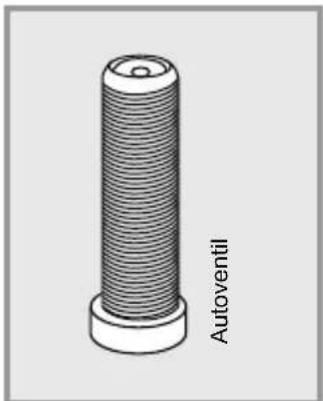

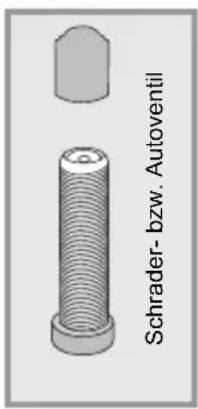

Schrader- bzw. Autoventil

Bei den meisten FLYER wird ein Autoventil bzw. Schraderventil verwendet. Mit diesem Ventil können Sie die Reifen Ihres FLYER E-Bikes an den meisten Tankstellen aufpumpen. Welche Luftpumpe zu Ihrem Autoventil passt, erfragen Sie bitte im Fachhandel. Bei einem Austausch des Schlauchs darf dieser nur durch einen identischen Original-Ersatzschlauch ersetzt werden.

12.3 Reifenpanne beheben

Die korrekte und sichere Behebung einer Reifenpanne erfordert bei einem E-Bike Fachwissen und Spezialwerkzeug. Lassen Sie technische Defekte und Reifenpannen nur von Ihrem FLYER Fachhändler reparieren.

Das Beheben einer Reifenpanne beinhaltet Arbeiten an sicherheitsrelevanten Bauteilen. Falsche Montage von Laufrädern und Bremsen kann zu schweren Stürzen und Verletzungen führen. Wir raten deshalb davon ab, eine Reifenpanne selber zu beheben. Lassen Sie Reifenpannen immer von Ihrem FLYER Fachhändler beheben.

Falls Sie vorhaben, selber Reifenpannen zu beheben, lassen Sie sich intensiv vom FLYER Fachhändler einweisen und üben Sie den Vorgang des Rad- und Reifenwechsels unter seiner Aufsicht! Vor dem Beginnen mit dem Reifen- oder Radwechsel, der Wartung oder Reparatur muss unbedingt das System ausgeschaltet und der Akku entfernt werden.

Sie benötigen folgende Ausrüstung:

• Montierhebel (Kunststoff)
- Flicken
- Gummilösung
- Schmirgelpapier
• Gabelschlüssel (für Räder ohne Schnellspanner)
- Luftpumpe
- Ersatzschlauch

Ist Ihr FLYER mit einer Felgenbremse als V-Brake ausgestattet, gehen Sie zum Öffnen der Bremse folgendermassen vor:

• Fassen Sie mit einer Hand um das Laufrad
- Drücken Sie die Bremsarme gegen die Felge zusammen
- Hängen Sie den Bremszug oder die Zugaus - senhülle an einem der Bremsschenkel aus.

Achten Sie beim Ausbau des Vorder- oder Hinterrades darauf, dass der Kabelzug ausgehängt wird.

Bei einer hydraulischen Felgenbremse gehen Sie folgendermassen vor um die Bremse zu entfernen:

• Wenn Bremsschnellspanner vorhanden sind, demontieren Sie eine Bremseinheit nach Anleitung des Herstellers (Siehe auch S. 25)
• Wenn keine Bremsschnellspanner vorhanden sind, lassen Sie die Luft aus dem Reifen.

Ist Ihr FLYER mit einer Scheibenbremse ausgestattet, können Sie das Rad ohne weitere Vorbereitung ausbauen.

Achtung, beim Einbau muss die Scheibe zwischen den Bremsbelägen des Bremssattels eingefädelt werden und abschliessend mittig und berührungsfrei sitzen.

Bei Rücktrittbremsen müssen Sie die Verschraubung des Bremsarmes an der Kettenstrebe öffnen.

2. Laufrad ausbauen

- Wenn Ihr Fahrrad über Schnellspanner oder Steckachsen verfügt, öffnen Sie diese.

- Verfügt Ihr Fahrrad über Sechskant-Muttern, lösen Sie diese mit einem passenden Maul schlüssel gegen den Uhrzeigersinn.

Das Vorderrad können Sie nach den oben angegebenen Schritten herausnehmen.

Quelle: Shimano® techdocs

Für Hinterräder gilt:

• Wenn Ihr Fahrrad über eine Kettenschaltung verfügt, schalten Sie auf das kleinste Ritzel. Das Schaltwerk behindert in dieser Stellung den Ausbau am wenigsten.
• Wenn Ihr Fahrrad über Schnellspanner oder Steckachsen verfügt, öffnen Sie diese.
• Verfügt Ihr Fahrrad über Sechskant-Muttern, lösen Sie diese mit einem passenden Maul schlüssel gegen den Uhrzeigersinn.
• Ziehen Sie das Schaltwerk etwas nach hinten.
  • Heben Sie das Fahrrad etwas an.
• Versetzen Sie dem Laufrad von oben einen leichten Schlag mit der Handfläche.
  • Ziehen Sie das Laufrad aus dem Rahmen.

Wenn Ihr Fahrrad über eine Nabenschaltung verfügt, lesen Sie zur Schaltungsdemontage bitte die Anleitung des Herstellers.

Ventil vom Fahrradschlauch Ihres FLYER E-Bikes

3. Reifen und Schlauch demontieren

• Schrauben Sie die Ventilkappe, die Befestigungsmutter und evtl. die Überwurfmutter vom Ventil.
• Lassen Sie die restliche Luft aus dem Schlauch.
• Setzen Sie den Montierhebel gegenüber dem

Ventil an der Innenkante des Reifens an.

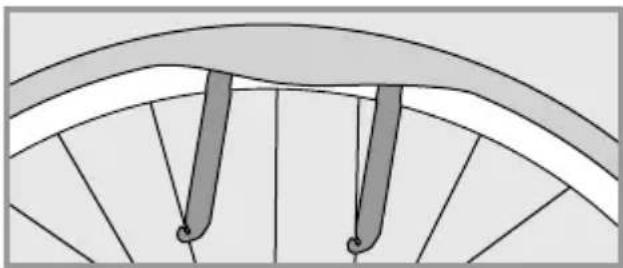

• Schieben Sie den zweiten Montierhebel ca. 10 cm entfernt vom ersten zwischen Felge und Reifen. Hebeln Sie die Reifenflanke über das Felgenhorn.
• Hebeln Sie den Reifen so oft über die Felge, bis der Reifen über den gesamten Umfang gelöst ist.
• Entnehmen Sie den Schlauch aus dem Reifen.

4. Schlauch wechseln

Wechseln Sie den Schlauch.

Schlauchreifen und schlauchlose Bereifung müssen nach der Anleitung des Reifen- bzw. Felgenherstellers gewechselt werden.

5. Reifen und Schlauch montieren

Vermeiden Sie, dass Fremdkörper ins Reifeninnere gelangen. Sorgen Sie dafür, dass der Schlauch faltenfrei ist und nicht gequetscht wird.

Stellen Sie sicher, dass das Felgenband alle Speichennippel bedeckt und keine Beschädigungen aufweist.

• Stellen Sie die Felge mit einer Flanke in den Reifen.
• Drücken Sie eine Seite des Reifens komplett in die Felge.
• Stecken Sie das Ventil durch das Ventilloch in der Felge und legen Sie den Schlauch in den Reifen ein.
• Schieben Sie die zweite Seite des Reifens mit dem Handballen komplett über das Felgenhorn.
• Prüfen Sie den richtigen Sitz des Schlauches.
• Pumpen Sie den Schlauch etwas auf.
• Überprüfen Sie Sitz und Rundlauf des Reifens anhand des Kontrollrings an der Reifenflanke. Korrigieren Sie den Sitz des Reifens mit der Hand, falls er nicht rund läuft.
• Pumpen Sie den Schlauch bis zum empfohlenen Reifendruck auf.

Beachten Sie beim Einbau die Laufrichtung des Reifens.

6. Laufrad einbauen

Befestigen Sie das Laufrad mit dem Schnellspanner bzw. der Schraub- oder Steckachse sicher in Rahmen oder Gabel.

Falls Ihr Fahrrad über eine Scheibenbremse verfügt, gehen Sie ganz sicher, dass die Bremsscheiben korrekt zwischen den Bremsbelägen sitzen!

Zur korrekten und sicheren Montage und Einstellung von Kettenschaltungen, Nabenschaltungen und kombinierten Naben- und Kettenschaltungen lesen Sie die Anleitungen des Schaltungsherstellers.

Ziehen Sie alle Schrauben mit dem vorgeschriebenen Anzugsdrehmoment an. Andernfalls können die Schrauben abreissen und sich Anbauteile lösen.

• Hängen Sie den Bremszug ein, befestigen Sie ihn, oder schliessen Sie den Bremsschnellspanner.
• Prüfen Sie, ob die Bremsbeläge die Bremsflächen treffen.
• Befestigen Sie den Bremsarm sicher.
• Führen Sie eine Bremsprobe durch.

13. Fahrrad- schaltungen

Mit der Gangschaltung können Sie den nötigen Krafteinsatz bzw. die erreichbare Geschwindigkeit regeln. In kleinen, leichteren Gängen können Sie Steigungen leichter befahren und körperliche Belastungen senken. In grösseren, schwerer zu tretenden Gängen können Sie höhere Fahrgeschwindigkeiten erreichen und mit geringerer Trittfrequenz fahren.

Auch wenn Sie ein versierter Fahrradfahrer sind, lassen Sie sich von Ihrem FLYER Fachhändler intensiv in die Bedienung und Besonderheiten der E-Bike-Schaltung einweisen. Üben Sie auf einem ruhigen und sicheren Gelände!

Bei Fragen zur Montage, Wartung, Einstellung und Bedienung kontaktieren Sie bitte Ihren FLYER Fachhändler. Lesen Sie dazu auch die Bedienungsanleitungen auf der Webseite des jeweiligen Herstellers.

Trotz einer perfekt eingestellten Ketten- schaltung kann es durch eine schräg laufende Fahrradkette zu Geräuschent- wicklungen kommen. Diese sind normal und dadurch entstehen keine Beschädigungen an den Schaltkomponenten.

Treten Sie während eines Gangwechsels nicht rückwärts in die Pedale, weil dadurch die Gangschaltung beschädigt werden könnte.

Die Benutzung von fehlerhaften, falsch eingestellten oder abgenutzten Schaltungskomponenten ist gefährlich und kann zu Stürzen führen. Lassen Sie diese deshalb im Falle einer Unsicherheit unbedingt durch einen FLYER Fachhändler überprüfen und gegebenenfalls neu einstellen.

Elektronische Schaltungen

Insbesondere der Umgang mit elektronischen Schaltungen kann ungewohnt sein. Lassen Sie sich hierzu ausführlich von Ihrem FLYER Fachhändler informieren und einweisen.

14. Fahrradkette und Ritzel

Wartung von Fahrradketten

Fahrradketten sind nutzungsbedingt Verschleissteile. Der Grad des Verschleisses unterliegt starken Schwankungen. Lassen Sie die Kette an Ihrem FLYER regelmässig durch Ihren FLYER Fachhändler überprüfen.

• Nabenschaltung: ab ca. 3000 km
• Kettenschaltung: ca. 1500-2000 km

Eine abgenutzte Fahrradkette kann reissen und dadurch schwerste Stürze verursachen. Aus diesem Grund müssen verschlissene Fahrradketten umgehend von Ihrem FLYER Fachhändler ersetzt werden.

Pflegen Sie Ihre Fahrradkette regelmässig durch Reinigen und Schmieren. Diese Massnahmen verringern vorzeitigen Verschleiss.

Für eine sichere Funktion der Kette und der Schaltung muss die Kette eine bestimmte Spannung aufweisen. Ketten- schaltungen spannen die Kette automatisch. Bei Nabenschaltungen muss eine Kette, die zu viel durchhängt, gespannt werden. Sie kann sonst abspringen, was zum Sturz führen kann.

Nach jedem Kettenspannvorgang müssen die Achsmuttern und bei Rücktrittbremsen der Bremsgegenhalter korrekt befestigt werden!

Die Kette darf nur gespannt werden, wenn vorgängig die elektrische Anlage ausgeschaltet und der Akku entnommen wurde! Sollte die Kette Ihres FLYER E-Bikes einmal von Kettenblatt oder Rit -zel abgefallen sein, muss unbedingt das elektrische System ausgeschaltet und der Akku entnommen werden, bevor Sie die Kette wieder auf die Zahnräder legen.

Kette spannen beim Tandem

Wenn Sie ein FLYER Tandem besitzen, muss besonders darauf geachtet werden, dass die Kette zwischen beiden Tretlagern die korrekte Spannung hat. Lassen Sie die Kette Ihres FLYER Tandems nur durch Ihren FLYER Fachhändler spannen.

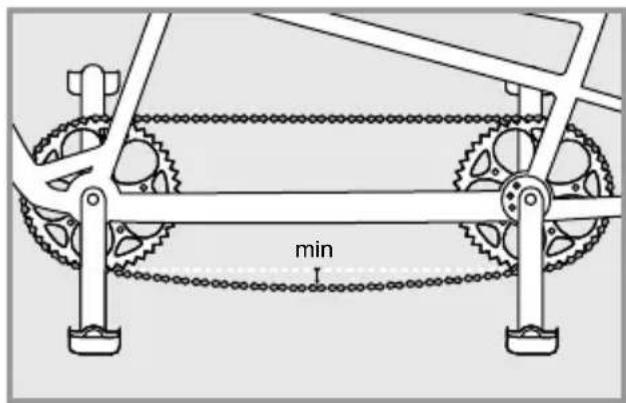

min

Schalten Sie das System aus und entnehmen Sie den Akku.

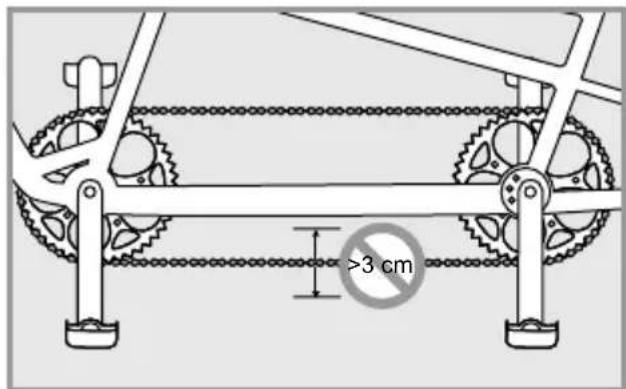

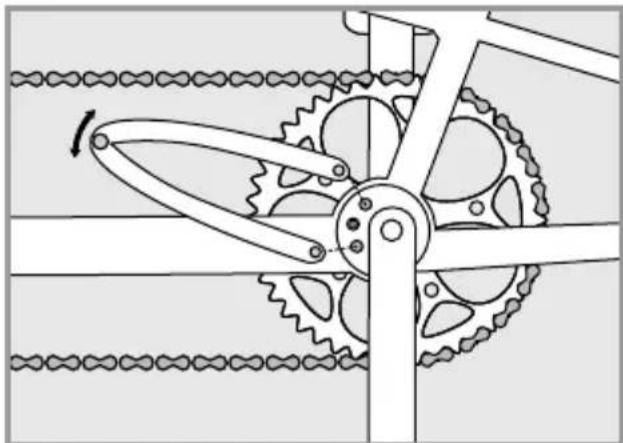

Drehen Sie die Tretkurbeln in die Stellung, in der die Spannung der Kette am grössten bzw. der Durchhang am kleinsten ist.

>3 cm

In dieser Stellung der Kurbeln soll sich die Kette in der Mitte des freien Kettenstückes etwa 2 bis 3 cm ohne grossen Kraftaufwand bewegen lassen.

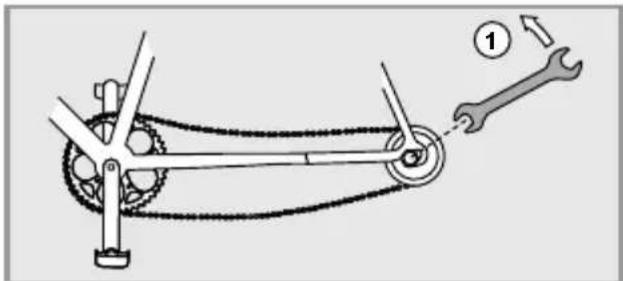

Wenn die Spannung der Kette zu hoch oder zu niedrig ist, lösen Sie die Fixierung des Tretlager-Exzenters.

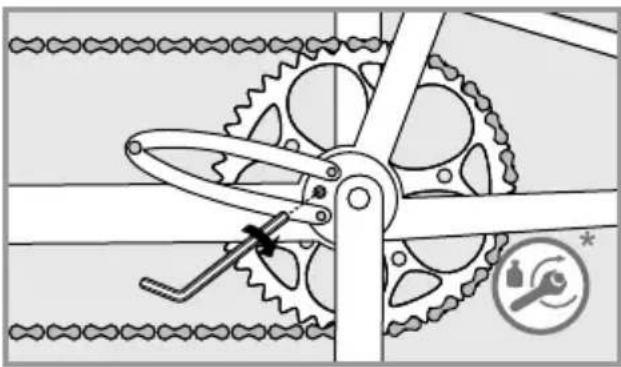

Bei Ihrem FLYER Tandem ist der Exzenter intern geklemmt. Die Fixierung erfolgt durch eine Inbus-Schraube von der Seite.

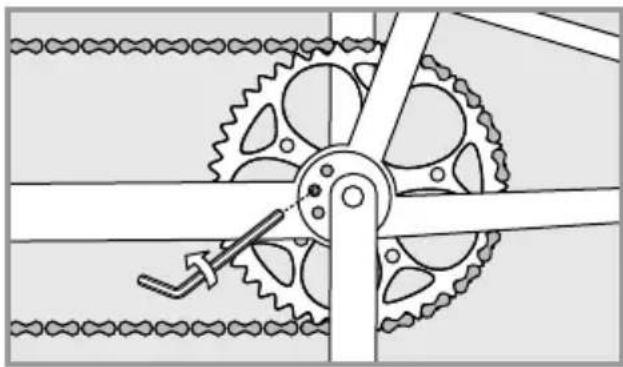

Lösen Sie diese Schraube nur durch zwei bis drei Umdrehungen gegen den Uhrzeigersinn, schrauben Sie sie nicht ganz heraus!

Verdrehen Sie mit einem Stiftschlüssel den Ex-zenter so weit bis die korrekte Kettenspannung erreicht ist.

Um die richtige Kettenspannung zu erreichen, kann der Exzenter nach links oder nach rechts gedreht werden. Da die Kurbel nicht in der Mitte des Exzenters fixiert ist, beeinflusst die Drehrichtung beim Exzenter die Kurbelposition und somit die Sitzhöhe. Wird eine tiefere Sitzhöhe oder zusätzliche Bodenfreiheit benötigt, sollte sich das Tretlager mit seinem Mittelpunkt nach dem Spannvorgang über der Mittellinie des Exzenters befinden. Dadurch verschiebt sich die Kurbelposition nach oben. Normalerweise empfiehlt sich jedoch das Drehen des Exzenters in die entgegengesetzte Richtung, so dass sich die Tretlager-Mitte nach dem Spannvorgang unter der Mittellinie des Exzenters befindet.

Anschliessend ziehen Sie die Schraube seitlich am Tretlager wieder fest.

Halten Sie hierbei den Exzenter mit dem Stift- schlüssel fest, so dass der Exzenter sich beim Anziehen der Schraube nicht verdreht.

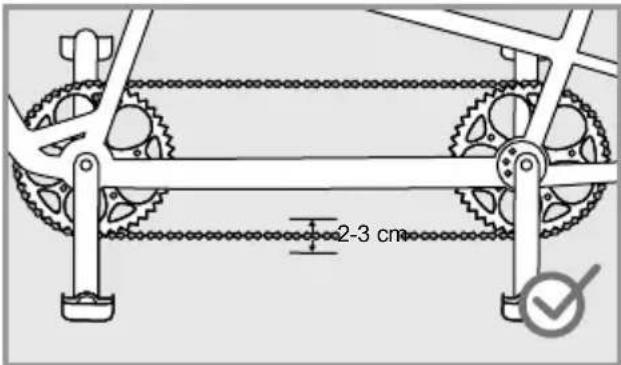

2-3 cm

Prüfen Sie die Kette nochmals auf die korrekte Spannung.

15. Bremse

Bremsen sind sicherheitsrelevante Bauteile. Lassen Sie Einstellungen und Wartungsarbeiten nur durch Ihren FLYER Fachhändler durchführen. Es dürfen ausschliesslich Original-Ersatzteile verwendet werden. Andernfalls ist es möglich, dass die Funktion Ihres FLYER E-Bikes beeinträchtigt wird oder es zu Beschädigungen kommt. Jegliche Modifikation an der Bremsanlage ist nicht erlaubt.

Die Bremswirkung von modernen Brem- sen ist sehr stark. Sie müssen sich an die Bremswirkung der neuen Bremse gewöh- nen. Betätigen Sie die Bremse anfangs nur dosiert. Sie sollten Notbremsungen auf einem sicheren, unbefahrenen Gelän- de üben, so dass Sie Ihren FLYER auch bei sehr starken Bremsmanövern sicher handhaben können.

Auf langen Gefällstrecken sollten Sie nicht dauernd leicht bremsen, da die Bremsen ansonsten überhitzen können, wodurch sich die Bremsleistung verrin gert. Bremsen Sie bei langen und steilen Abfahrten unbedingt abwechselnd mit beiden Bremsen, damit sich die jeweils andere Bremse abkühlen kann. Bremsen Sie zudem lieber kürzer und kräftiger vor Kurven oder wenn Sie zu schnell werden. Dadurch haben die Bremsen zwischendurch Zeit, sich abzukühlen. Dies erhält die Bremskraft. Als Ausnah - me gilt nur, wenn Sie auf rutschigem Untergrund unterwegs sind, also auf Sand oder bei Glätte. Dann sollten Sie nur sehr vorsichtig und hauptsächlich mit der hinteren Bremse verzögern. Ansonsten besteht die Gefahr, dass das Vorderrad seitlich ausbricht und es zu einem Sturz kommt. Stellen Sie bei langen Gefällfahrten zusätzlich durch regelmässige Pausen sicher, dass sich die Bremsen ausreichend auskühlen können. Berühren Sie die Bremsen nach dem Fahren für mindestens 30 Minuten nicht, da diese sehr heiss werden können.

Nahezu alle modernen Bremsen verfügen über wesentlich mehr Bremskraft, als Fahrrädern früher zur Verfügung stand. Gewöhnen Sie sich vorsichtig daran, üben Sie die Bedienung der Bremsen und auch Notfallbremsungen erst auf einem unbefahrenen, sicheren Gelände, bevor Sie am Strassenverkehr teilnehmen. Fahren Sie vorausschauend.

Verwenden Sie ausschliesslich Originalersatzteile. Andernfalls ist es möglich, dass die Funktion Ihres FLYER E-Bikes beeinträchtigt wird oder es zu Beschädigungen kommt.

Stellen Sie den Bremshebel so ein, dass er auch bei starker Betätigung nicht den Lenkergriff berührt!

Wenn Ihr FLYER mit einer Rücktrittbremse aus - gestattet ist, bremsen Sie, indem Sie die Pedale nach hinten statt nach vorne treten. Sie haben dann keinen Freilauf und können die Pedale nicht rückwärts bewegen!

Mit Rücktrittbremsen bremsen Sie am besten, wenn beide Kurbeln waagerecht stehen. Steht eine Kurbel nach oben und eine nach unten, können Sie durch die ungünstige Kraftentfaltung nur schlecht bremsen!

Auf langen Gefällstrecken kann die Bremswirkung der Rücktrittbremse stark nachlassen, wenn sie ausschliesslich genutzt wird! Die Bremse kann sich durch langes Bremsen stark erhitzen. Bremsen Sie auf langen Gefällstrecken auch mit den Felgenbremsen. Geben Sie der Rücktrittbremse Gelegenheit, sich abzukühlen und berühren Sie die Bremstrommel nicht.

Achten Sie bei einem Aus- und Wiedereinbau darauf, dass der Bremsgegenhalter korrekt mit der vorgesehenen Schraube befestigt ist.

Felgenbremsen (V-Brake)

Die Bremswirkung von modernen Felgenbremsen ist sehr stark. Sie müssen sich an die Bremswirkung der V-Bremse gewöhnen. Betätigen Sie die Bremse nur dosiert. Sie müssen Notbremsungen üben, so dass Sie Ihr E-Bike auch bei sehr starken Bremsmanövern sicher handhaben können.

Achten Sie beim Ausbau des Vorder- oder Hinterrades darauf, dass der Kabelzug ausgehängt wird.

Wenn unsachgemäss zusätzliche Federelemente im Bremssystem (Power-Modulatoren) verwendet werden, kann es zu schweren Stürzen kommen.

Bremse nachstellen

Ihr FLYER wird Ihnen von Ihrem Händler korrekt eingestellt übergeben. Zwischen den Bremsklöt zen und der Felge sollte ein Spalt von je etwa 1-1,5 mm. Durch die Abnutzung der Bremsklötze vergrössert sich der Spalt im Laufe der Zeit, wodurch sich der Bremshebelweg verlängert. Überprüfen Sie die Bremse daher in regelmässigen Abständen und stellen Sie sie nach, wenn der Hebelweg zu gross wird oder die Bremse nicht korrekt bremst.

Sie können den Abnutzungsgrad der Bremsklöt - ze anhand der Kerben in den Klötzen erkennen. Sind diese nicht mehr sichtbar, lassen Sie die Bremsklötze von einem FLYER Fachhändler aus-tauschen.

Prüfen Sie die Funktion der Bremse wie folgt:

- Schieben Sie das E-Bike vorwärts, dabei be-tätigen Sie nacheinander den Vorderrad- und den Hinterradbremshebel, wie Sie es auch bei einer starken Bremsung im Fahrbetrieb tun würden.

- Das Vorderrad sollte dabei so verzögert werden, dass sich das Hinterrad vom Boden hebt.

• Die Bremskraft am Hinterrad sollte so stark sein, dass es blockiert.

Bremsbelag-Abstand zur Felge einstellen

Den Abstand des Bremsbelags zur Felge stellen Sie durch Drehen der Kabeleinstellschraube am Bremshebel ein. Wenn Sie die Stellschraube im Uhrzeigersinn nach innen drehen, vergrössern Sie den Abstand des Bremsbelags zur Felge. Wenn Sie die Stellschraube gegen den Uhrzeigersinn nach aussen drehen, verkleinern Sie den Abstand des Bremsbelags zur Felge. Zwischen den Bremsklötzen und der Felge soll ein Abstand von etwa 1 mm bestehen.

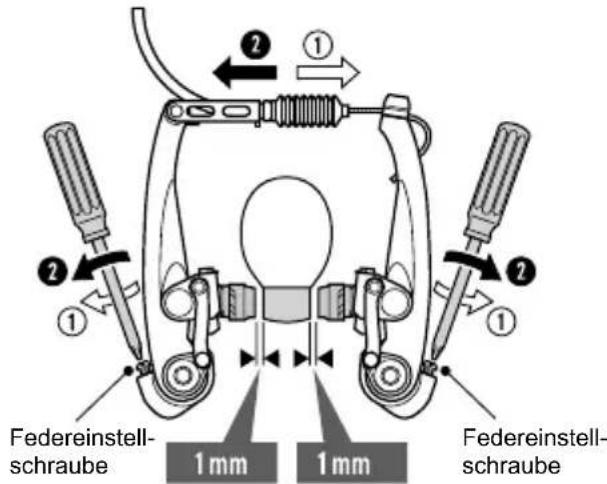

Einstellen des Seilzugs

Kabeleinstellschraube Spiel von ca. 15 mm

Kabeleinstellschraube

Federeinstell- schraube 1 mm 1 mm Federeinstell- schraube

Einstellen der Bremsen an der Felge

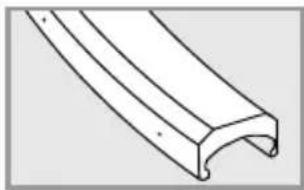

Abnutzung des Bremsbelags

Die Bremsgummis für Felgenbremsen sind fast alle mit Rillen oder Nuten versehen.

Die Nuten und Rillen dienen u.a. dazu den Abnut zungsgrad der Bremsgummis zu erkennen. Sind diese nicht mehr zu sehen, sollten Sie die Bremsgummis wechseln.

Falls ein Bremsgummi an der Felge schleift: Durch die Federeinstellschrauben können Sie die Rückfederkraft so einstellen, dass sich beide Bremsgummis gleichmäßig von der Felge abheben, wenn Sie den Bremshebel loslassen. Anschliessend überprüfen Sie die korrekte Funktion der Bremse (siehe Kapitel „Bremse nachstellen“). Bremsgummis/-beläge und Felgen gehören nutzungsbedingt zu den Verschleissteilen. Sie müssen den Verschleiss-Zustand in regelmässigen Abständen durch Ihren FLYER Fachhändler untersuchen lassen. Rillen an den Bremsgummis und eingeprägte Punkte in den Felgen helfen Ihnen, den Grad des Verschleisses zu erkennen. Sind diese Rillen oder Punkte nicht mehr sichtbar, müssen die Bremsgummis bzw. die Felgen ausgetauscht werden. Wechseln Sie immer beide Bremsgummis gleichzeitig aus.

neue Felge (mit Punkten zur Verschleissanzeige)

abgenutzte Bremsgummis

Hydraulische Felgenbremsen

Auch wenn hydraulische Felgenbremsen relativ wartungsarm sind, ist eine regelmässige Kontrolle und eventuelle Nachstellung erforderlich.

Durch die Abnutzung der Bremsbeläge vergrössert sich der Handhebelweg und eine Nachstellung der Felgenbremse kann erforderlich werden. Bei den meisten Typen kann dies durch eine Schraube oder einem Stellrad am Bremshebel erfolgen. Wenden Sie sich an Ihren FLYER Fachhändler.

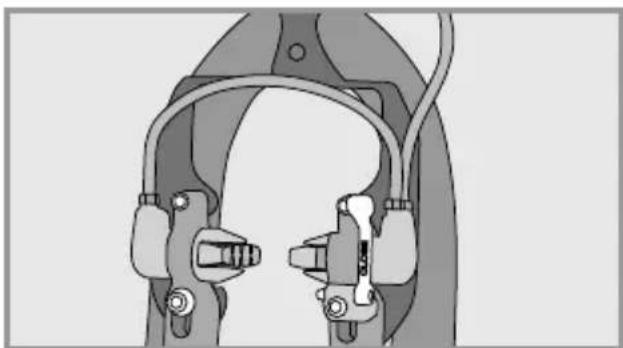

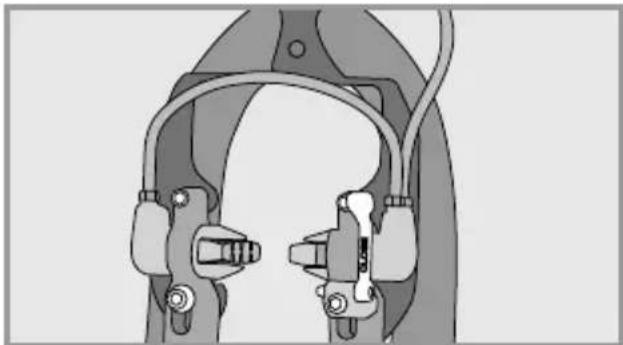

Hydraulische Felgenbremse

Zum Entfernen des Vorder- oder Hinterrades muss zuerst der Schnellspannhebel der Bremse geöffnet werden. Hierfür muss dieser nach unten gekippt werden, sodass der Schriftzug „OPEN“ lesbar ist. Entfernen Sie die nun gelockerte Bremseinheit vom Bremsssockel, in dem Sie sie von Ihrem Sitz abziehen. Beim anschliessenden Radausbau haben Sie nun genug Platz, um den Reifen ausfädeln zu können.

Der Wiedereinbau erfolgt in umgekehrter Reihenfolge. Bevor Sie den Bremsschnellspanner schliessen, muss die Bremse so positioniert sein, dass der Bremsgummi bei Betätigung der Bremse auf die Mitte der Felge trifft. Achten Sie darauf, dass auf dem geschlossenen Schnellspannhebel der Schriftzug „CLOSED“ zu lesen ist.

Führen Sie mindestens eine Probebremsung durch, bevor Sie wieder am Strassenverkehr teilnehmen.

Prüfen Sie regelmässig die Bremsklötze und lassen Sie sie ersetzen, wenn sie abgenutzt sind.

Weitere Hinweise finden Sie in der Be- dienungsanleitung des Herstellers und unter www.magura.com

Lassen Sie Ihr E-Bike von einem Fachhändler kontrollieren, sollte die Bremse nicht einwandfrei funktionieren. Wenn die Bremsgummis so stark abgeschliffen sein sollten, dass ein Nachstellen nicht mehr möglich ist, benutzen Sie Ihr E-Bike nicht mehr. Lassen Sie die Bremsgummis erst vom Fachhändler auswechseln.

Scheibenbremse

Das Einstellen und Warten der Scheibenbremsen muss durch einen FLYER Fachhändler vorgenommen werden. Es kann zu Unfällen und schweren Verletzungen kommen, wenn die Bremsen falsch eingestellt sind.

Vor jeder Fahrt sowie insbesondere nach jedem Einstellen der Bremse ist eine Bremsprobe not wendig. Besonders nach einem Wechsel der Beläge kann sich das Bremsverhalten verändern. Bei Scheibenbremsen ist eine Einbremszeit erforderlich. Erst nach etwa 10 Bremsungen aus 30 km/h entwickeln die Bremsbeläge ihre gesamte Leistungsfähigkeit. Während dieser Zeit erhöht sich die Bremskraft. Denken Sie während der gesamten Dauer der Einbremszeit daran.

Nach dem Ersetzen der Bremsbeläge oder Bremsscheiben wird wieder eine Einbremszeit notwendig.

Achten Sie auf ungewohnte Geräusche beim Bremsen, sie könnten ein Hinweis darauf sein, dass die Bremsbeläge bis auf die Verschleiss grenze abgeschliffen sind. Kontrollieren Sie nach dem Abkühlen der Bremsen die Dicke der Bremsbeläge. Sie müssen die Bremsbeläge gegebenenfalls austauschen lassen.

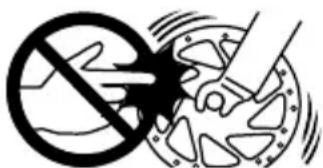

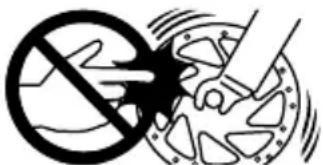

Berühren Sie die Bremsscheibe nicht, wenn sie sich dreht. Sie können sich schwerwiegende Verletzungen zuziehen, sollten Sie mit den Fingern in die Aussparungen der sich drehenden Bremsscheibe gelangen.

Beim Bremsvorgang können sich der Bremssattel und die Scheibe erhitzen. Sie können sich Verbrennungen zuziehen, sollten Sie diese Teile während oder unmittelbar nach dem Anhalten anfassen.

Quelle: Shimano® techdocs

Lassen Sie die Bremsscheibe auswechseln, wenn sie abgenutzt oder verbogen ist. Der Aus - tausch muss durch einen FLYER Fachhändler vorgenommen werden.

Hydraulische Bremsen

Durch undichte Leitungen und Anschlüsse kann Bremsflüssigkeit aus der Bremsanlage austreten. Dies kann die Funktionsfähigkeit der Bremse negativ beeinflussen. Kontrollieren Sie deshalb vor jeder Fahrt die Leitungen und Anschlüsse auf Dichtheit. Fahren Sie nicht mit Ihrem FLYER, wenn Flüssigkeit aus der Bremsanlage austritt. Lassen Sie die notwendigen Instandsetzungsarbeiten unverzüglich von einem FLYER Fachhändler vornehmen. Die Gefahr, dass Ihre Bremse in diesem Zustand versagt, ist sehr hoch.

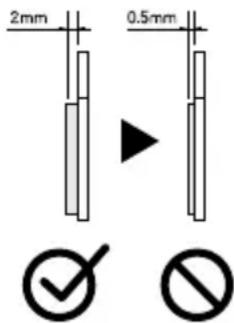

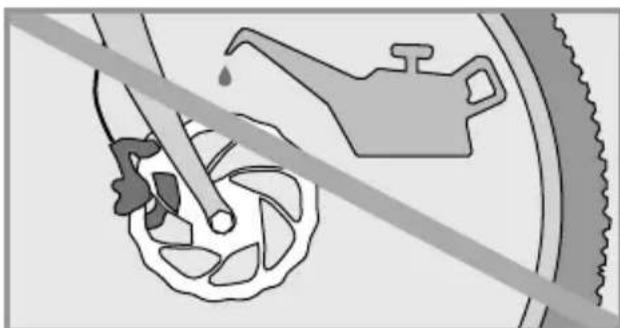

Luftblasenbildung bei Scheibenbremsen

Sie können dieses Problem umgehen, indem Sie vor einem Transport den Bremshebel betätigen und, beispiels -weise mit einem Riemen, in dieser Stellung fixieren. Dadurch wird das Eindringen von Luft ins hydraulische System verhindert. Beachten Sie, dass der Bremshebel bei ausgebautem Laufrad nicht angezogen werden darf. Falls der Ausbau des Laufrads notwendig ist, setzen Sie einen Abstandshalter zwischen die Bremsgummis.

Auch wenn Sie ein versierter Fahrradfahrer sind, lassen Sie sich von Ihrem FLYER Fachhändler intensiv in die Bedienung und Besonderheiten der E-Bike-Bremsanlage einweisen. Üben Sie auf einem ruhigen und sicheren, unbefahrenen Gelände! Bei Fragen zur Montage, Einstellung, Wartung und Bedienung wenden Sie sich bitte an einen FLYER Fachhändler.

Wenn Sie den Bremshebel betätigen, sollte nach ca. einem Drittel des Weges ein deutlicher Druckpunkt spürbar sein. Lässt sich der Bremshebel bis zum Lenkergriff durchziehen, dürfen Sie die Fahrt nicht antreten! Der FLYER ist dann nicht betriebssicher. Sie müssen zwingend und unverzüglich Ihren FLYER Fachhändler aufsuchen und die Bremse einstellen oder warten lassen.

Besonders Bremsscheiben und Bremsbeläge / Bremsgummis verschleissen. Lassen Sie diese sicherheitsrelevanten Bauteile regelmässig vom FLYER Fachhändler auf Abnutzung prüfen und gegebenenfalls tauschen.

Quelle: Shimano® techdocs

Wenn eine Reinigung der Bremsanlage nötig ist, wenden Sie sich an Ihren FLYER Fachhändler. Anweisungen der Komponentenhersteller zum Reinigen der Bremsanlage sind in der jeweiligen Anleitung zur Bremsanlage zu finden.

Wartungen am Bremssystem sowie der Aus - tausch der Bremse bzw. einzelner Bauteile des Bremssystems dürfen ausschliesslich von Ihrem FLYER Fachhändler durchgeführt werden. Es dürfen ausschliesslich Original-Ersatzteile ver - wendet werden. Andernfalls ist es möglich, dass die Funktion Ihres FLYER E-Bikes beeinträchtigt wird oder es zu Beschädigungen kommt.

Lassen Sie die Bremsbeläge regelmässig nach Herstellerangaben durch den FLYER Fachhänd - ler kontrollieren.

Schalten Sie bei allen Wartungsarbeiten unbedingt das elektrische Betriebssystem aus und entnehmen Sie den Akku.

GESF6 AUTO1 STANDARD

Betriebssystem ausschalten

Wartungsarbeiten vornehmen

Wartungsarbeiten an den Bremsen müssen in einer FLYER Fachwerkstatt vorgenommen werden. Auf die Bremsbeläge, Bremsflächen der Felge, Bremsgummis oder Bremsscheiben dürfen niemals ölhaltige Flüssigkeiten aufgebracht werden. Die genannten Substanzen vermindern die Leistungsfähigkeit der Bremse.

Wenn Bremsbeläge/Bremsgummis oder Bremsscheibe/Felge mit Schmierstoff verunreinigt sind, dürfen Sie NICHT fahren. Verschmutzte Beläge/Gummis müssen ausgetauscht werden, verschmierte Felgen und Bremsscheiben müssen gereinigt werden.

Im Falle von Austausch der Bremsen dürfen ausschliesslich Original-Ersatzteile verwendet werden.

16. Beleuchtungs- anlage

Die Energie für das Licht der Beleuchtungsanlage Ihres FLYER E-Bikes wird in der Regel durch den Akku geliefert. Bei leerem Akku ist die Lichtfunktion noch während ungefähr einer Stunde gewährleistet.

Der Scheinwerfer muss so ausgerichtet sein, dass die Fahrbahn gemäss den gesetzlichen Vorschriften Ihres Landes ausgeleuchtet ist.

Sollte es zu Funktionsstörungen kommen, lassen Sie die Lichtanlage von Ihrem FLYER Fachhändler prüfen und gegebenenfalls austauschen.

Einige Modelle sind mit Tagfahrlicht ausgerüstet. Dieses wird, je nach Fahrsituation, von verschiedenen Spannungsquellen versorgt.

Reinigen Sie die Reflektoren und Scheinwerfer regelmässig. Warmes Wasser und Reinigungs- oder Spülmittel sind geeignet.

Die Lichtanlage ist eine sicherheitsrelevante Komponente, ihre Funktion ist lebenswichtig! Lassen Sie Kontroll- oder Wartungsarbeiten bei Ausfällen oder kurzzeitigen Fehlfunktionen nur vom autorisierten FLYER Fachhändler vornehmen!

17. Fahren mit zusätzlicher Last

Gepäckträger / Fahren mit Gepäck

Gepäck verändert die Fahreigenschaften Ihres FLYER E-Bikes. Der Bremsweg wird länger und das Fahrverhalten träger. Passen Sie Ihren Fahrstil dem veränderten Fahrverhalten an, rechnen Sie mit einem längeren Bremsweg. Transportieren Sie Gepäck nur auf freigegebenen Gepäckträgern und beachten Sie das maximal zulässige Gesamtgewicht sowie die maximale Belastbarkeit des Gepäckträgers! Diese Werte dürfen in keinem Fall überschritten werden. Befestigen Sie nie Gepäckträger an der Sattelstütze; Brüche und schwerste Stürze können die Folge sein. Zudem erlischt die Gewährleistung durch den Hersteller.

Achten Sie beim Transport von Packtaschen oder anderen Lasten auf eine zuverlässige und sichere Befestigung des Gepäcks. Stellen Sie sicher, dass sich keine Teile in den Speichen oder den drehenden Laufrädern einhaken können.

18. Schutzbleche

Für den Fall, dass sich ein Gegenstand zwischen Schutzblech und Bereifung verklemmt, ist das Schutzblech mit einer Sicherheitsbefestigung versehen. Diese löst sich dann aus ihrer Halterung, um einen Sturz zu verhindern.

Die Fahrt muss umgehend gestoppt werden, falls ein Fremdkörper zwischen Reifen und Schutzblech gelangt ist. Entfernen Sie den Fremdkörper, bevor Sie die Fahrt fortsetzen. Ansonsten besteht die Gefahr eines Sturzes und schwerer Verletzungen.

Auf keinen Fall dürfen Sie mit einer losen Schutzblech-Strebe weiterfahren, da sie sich mit dem Rad verkeilen und dieses blockieren kann. Die losen Enden der Halterungen können zu schweren Verletzungen führen.

Beschädigte Schutzbleche müssen vor einer erneuten Fahrt unbedingt von einem FLYER Fachhändler ausgetauscht werden. Überprüfen Sie ausserdem regelmässig, ob die Streben fest in den Abriss-Sicherungen fixiert sind.

19. Zubehör und Ausstattung

Sachgemässe Montage von Zubehör und die Abklärung der Kompatibilität mit dem FLYER liegen in der Verantwortung des FLYER Fahrers/ Käufers. Lediglich im FLYER Katalog aufgeführte Zubehörteile sind von Biketec AG für die Benutzung am FLYER freigegeben. Prüfen Sie die Kompatibilität zu Ihrem FLYER Modell sowie die technischen Angaben (z. B. Belastbarkeit, Montageanleitung, usw.) des entsprechenden Zubehörs.

Montieren Sie Zubehör immer nach Vorschrift und Anleitung.

• Benutzen Sie nur Anbauteile, die den Anforderungen der jeweiligen rechtlichen Vorschriften und Strassenverkehrsordnungen genügen.
• Durch die Verwendung nicht zugelassener Zubehörteile kann es zu Unfällen, schweren Stürzen oder Schäden kommen. Verwenden Sie daher nur Originalzubehör und Anbauteile, die zu Ihrem FLYER passen.

Durch die Verwendung von nicht zuge- lassenem Zubehör kann die Gewährleis- tung und / oder Garantie erlöschen.

Biketec AG schliesst jegliche Haftung, die infolge Verwendung von unzulässigem Zubehör entsteht, aus.

Das Montieren von Zubehör kann Lackschäden verursachen.

Für die Befestigung von Zubehör dürfen Rahmen, Akku und Komponenten nie verändert oder angebohrt werden.

19.1 Transport von Kindern / Kindersitze

Der sichere Transport von Kindern liegt in der Verantwortung des Fahrers. Biketec AG lehnt jegliche Verantwortung im Zusammenhang mit dem Transport von Kindern und daraus entstehenden Risiken ab.

Die Verwendung von Kindersitzen ist vom Her steller nur für folgenden Gepäckträger freigegeben:

Pletscher Genius Plus mit 3-Punkt System in Kombination mit dem dazugehörigen Pletscher Kindersitz.

Bei allen anderen angebotenen Gepäckträgern ist die Verwendung von Kindersitzen nicht freigegeben.

19.2 Fahrradanhänger und Kinderanhänger

Der sichere Transport von Kindern liegt in der Verantwortung des Fahrers. Biketec AG lehnt jegliche Verantwortung im Zusammenhang mit dem Transport von Kindern und daraus entstehenden Risiken ab.

Informieren Sie sich über die für Sie gel- tende nationale Rechtspraxis, bevor Sie einen Anhänger, z.B. zum Transport von Kindern, einsetzen! Benutzen Sie nur Anhänger, die den Anforderungen der jeweiligen nationalen Rechtspraxis ent sprechen. Die Verwendung von Anhängern kann zu schwersten Stürzen und Verletzungen führen.

In Deutschland ist es nicht erlaubt, mit einem schnellen E-Bike einen Kinderanhänger zu ziehen, in dem ein Kind sitzt.

Sorgen Sie für zusätzliche Sicherheit, wenn Sie mit einem Kinderanhänger fahren! Nutzen Sie weithin sichtbare, farbige Wimpel und zusätzliche Be-leuchtungselemente! Setzen Sie nur geprüfte und zugelassene Anhänger und Sicherungsartikel ein!

• Das Fahrverhalten des FLYER E-Bikes wird durch die Verwendung eines An hängers ungünstig beeinflusst. Richten Sie Ihre Fahrweise entsprechend darauf aus. Andernfalls besteht die Gefahr, dass der Anhänger umkippt oder abreisst, was zu schwersten Stürzen und Unfällen führen kann.
• Mit einem Anhänger ist Ihr FLYER viel länger, als Sie es gewohnt sind. Üben Sie auf einem sicheren Gelände das Anfahren, Abbremsen, das Fahren von Kurven und Gefällen mit einem unbe - ladenen Anhänger.
• In das höchstzulässige Gesamtgewicht des Fahrzeugs ist auch das Gewicht des Anhängers inklusive Zuladung einzurechnen.
• Sie benötigen zum Halten mit einem Anhänger einen deutlich längeren Bremsweg. Achten Sie darauf, um Unfälle zu vermeiden.
• Informieren Sie sich bei Ihrem FLYER Fachhändler über das maximal zulässige Gewicht des Anhängers, den Sie mit Ihrem FLYER ziehen dürfen.
• Informieren Sie sich bei Ihrem FLYER Fachhändler über die korrekte Auswahl und Montage der Anhängerkupplung.

19.3 Dach- und Heckträger am Auto

• Nutzen Sie zum Transport mit dem Auto ausschliesslich Heckträger, die den Anforderungen der jeweils anzuwendenden nationalen Rechtspraxis genügen. Durch die Verwendung von Heckträgern kann es zu Unfällen kommen.
• Richten Sie Ihr Fahrverhalten entsprechend des Gewichts auf Ihrem Träger aus.
• Überprüfen Sie bei einem Transport regelmässig die Befestigung des FLYER E-Bikes. Wenn sich der FLYER vom Träger löst, kann es zu schweren Unfällen kommen.
• Vermeiden Sie es, den FLYER auf dem Dach zu transportieren und verwenden Sie für den Motor stets einen Regenschutz, um Beschädigungen des Antriebs zu verhindern. Es ist zu empfehlen für das ganze FLYER E-Bike einen Regenschutz zu verwenden.
• Beachten Sie, dass sich lose Teile wie Werkzeug, Gepäck- und Werkzeugta-schen, Kindersitze, Luftpumpen, usw. während der Beförderung lösen können. Andere Verkehrsteilnehmer können dadurch gefährdet werden, daher entfernen Sie vor Fahrtantritt alle losen Teile vom FLYER.
• Bei einem Dachträger verändert sich die Gesamthöhe Ihres Fahrzeugs.
• Beachten Sie ausserdem die maximale Tragkraft des Daches.

Der Bremshebel darf nicht betätigt werden, wenn Ihr Rad liegt, auf dem Kopf steht oder ein Laufrad ausgebaut ist. Sonst können Luftblasen in das hydraulische System gelangen, was Bremsversagen zur Folge haben kann. Prüfen Sie nach jedem Transport, ob sich der Druckpunkt der Bremse weicher anfühlt als vorher. Dann betätigen Sie die Bremse einige Male langsam. Dabei kann sich das Bremssystem wieder entlüften. Bleibt der Druckpunkt weich, dürfen Sie nicht weiterfahren. Der FLYER Fach - händler muss die Bremse entlüften.

Sie können dieses Problem umgehen, indem Sie vor einem Transport den Bremshebel betätigen und, beispielsweise mit einem Riemen, in dieser Stellung fixieren. Dadurch wird das Eindringen von Luft ins hydraulische System verhindert. Beachten Sie, dass der Bremshebel bei ausgebautem Laufrad nicht angezogen werden darf. Falls der Ausbau des Laufrads notwendig ist, setzen Sie einen Abstandshalter zwischen die Bremsgummis.

Der bestimmungsgemässe und gesetzesübliche Transport am Auto steht in der Verantwortung des Fahrers. Die Biketec AG schliesst jegliche Haftung im Zusammenhang mit dem Transport von FLYER mit Dach- und Heckträgern aus.

• Transportieren Sie das E-Bike nicht auf dem Kopf stehend. Achten Sie bei der Befestigung darauf, keine Schäden an der Gabel oder am Rahmen zu verursachen.
• Sie dürfen Ihr E-Bike nicht an den Tretkurbeln am Dach- oder Heckträger einhängen. Das E-Bike muss immer auf den Laufrädern stehend befördert werden. Bei Nichtbeachtung können Schäden am Fahrzeug entstehen.
• Beim Transport mit dem Auto muss aus rechtlichen Gründen der Akku entnommen und gesondert transportiert werden. Achten Sie darauf, dass hierbei die Kontakte vor Kurzschluss gesichert sind.

Mit öffentlichen Verkehrsmitteln

Wenn Sie mit Ihrem E-Bike öffentliche Verkehrs - mittel benutzen wollen, informieren Sie sich über die örtlich geltenden Bestimmungen.

Im Flugzeug

Wenn Sie Ihren FLYER im Flugzeug mitnehmen wollen, informieren Sie sich über die gesetzlichen Richtlinien. Erkundigen Sie sich hierzu bei Ihrer Fluggesellschaft.

20. Faltanleitung FLYER Pluto

Diese Faltanleitung enthält wichtige Informationen die Sie benötigen, um mit dem Faltvorgang Ihres neuen FLYERs vertraut zu werden, sich den Sicherheitsaspekten zu widmen und Schäden an Personen, Sachen und der Umwelt zu vermeiden. Bewahren Sie sie gut auf, halten Sie die Anleitung griffbereit und beachten Sie die Hinweise. Geben Sie diese Anleitung mit weiter, wenn Sie Ihren FLYER anderen Personen zur Verfügung stellen.

Achten Sie immer darauf, dass Ihr FLYER Pluto sicher steht, wenn Sie es in gefaltetem Zustand transportieren. Besonders bei Transporten in öffentlichen Verkehrsmitteln und im Auto achten Sie darauf, dass es nicht umfallen kann, wenn sich das Fahrzeug bewegt. Sichern Sie es evtl. zusätzlich oder halten Sie es fest. Bei einem Umfallen könnten sonst wichtige Bauteile beschädigt werden.

Allfällige Wartungen, Servicearbeiten etc. dürfen nur durchgeführt werden, wenn das System ausgeschaltet ist.

① Display
② Rahmen
③ Faltgelenk mit Sicherungshebel
④ Sattel
⑤ Sattelstütze
⑥ Sattelstützen-Schnellspanner
⑦ Gepäckträger
⑧ Rücklicht
⑨ Rahmenschloss
10 Akku
⑪ Laufrad
⑫ Felge
⑬ Nabe
⑭ Kette

⑮ Motor (unter Kettenschutz)
⑯ Kurbel
17 Lenker
⑱ Bremshebel
⑲ Lenkervorbau (Speedlifter Twist)
20 Steuersatz
21 Scheinwerfer
22 Schutzblech
23 Bremse
24 Gabel
25 Fixierung im gefalteten Zustand
26 Faltpedale
27 Ständer
⑮ Motor (unter Kettenschutz)
⑯ Kurbel
17 Lenker
⑱ Bremshebel
⑲ Lenkervorbau (Speedlifter Twist)
20 Steuersatz
21 Scheinwerfer
22 Schutzblech
23 Bremse
24 Gabel
25 Fixierung im gefalteten Zustand
26 Faltpedale
27 Ständer

20.1 Schnellspanner bedienen

Schnellspanner sind Vorrichtungen, die anstelle einer Schraubverbindung Bauteile am Fahrrad fixieren. Die Bedienung findet über zwei Elemente statt: Mit dem Schnellspannhebel bringen Sie die notwendige Klemmkraft auf, mit der Einstellmutter regulieren Sie, wie stark geklemmt wird. Diese Einstellung nehmen Sie vor, wenn der Schnellspannhebel geöffnet ist.

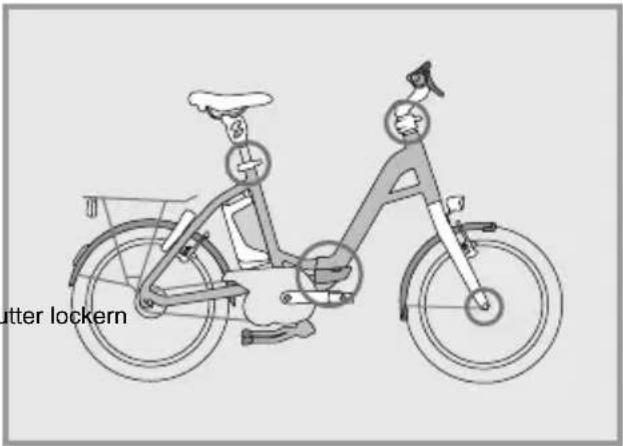

Einstellmutter anziehenEinstellmutter lockern

Der Schnellspanner und Verschlusshebel schliessen mit der korrekten Klemmkraft, wenn ab der Mitte des gesamten Hebelwegs Gegendruck zu spüren ist und am Ende des Hebelwegs die Kraft des Handballens notwendig ist, um den Hebel ganz zu schliessen.

• Alle Schnellspanner müssen fest geschlossen sein, bevor Sie losfahren.
• Überprüfen Sie alle Schnellspanner auch dann auf korrekten Sitz, wenn das Fahrzeug für kurze Zeit unbeaufsichtigt abgestellt war sowie vor jeder Fahrt.
• In geschlossenem Zustand muss der Schnellspannhebel dicht an Rahmen, Gabel oder Sattelstütze anliegen!

Zusätzlich zum Abschliessen des Faltrads sollten auch mit Schnellspanner befestigte Teile separat, z.B. mit einem Kabelschloss, angeschlossen werden. Damit können Sie einen Diebstahl der Teile erschweren.

20.2 Ein- und Nachstellen des Faltgelenks am Rahmen

Lassen Sie die Klemmkraft des Faltge- lenks nach 500 Faltungen, oder wenn die Klemmkraft nachlässt, durch einen FLYER Fachhändler prüfen.

Korrekte Klemmkraft des

20.3 Faltanleitung des FLYER Pluto

Das Antriebssystem muss immer ausgeschaltet werden, bevor mit dem Klappvorgang begonnen wird.

Um das Zusammenfalten Ihres FLYER Plutos einfach und sicher zu gestalten, ist er an allen wichtigen Stellen mit Schnellverschlüssen versehen.

Entfernen Sie vor dem Faltvorgang die Schlüssel aus Akku- und Fahrrad-schloss.

Klappen Sie den Mittelständer Ihres FLYER Plutos auf, damit es im gefalte- ten Zustand nicht auf den Motor fallen kann.

Bringen Sie die Kurbeln vor dem Faltvorgang in eine waagerechte Position oder positionieren Sie das Pedal auf der linken Seite ganz nach unten.

1. Falten Sie zuerst die Pedale Ihres FLYER Plutos. Drücken Sie dazu seitlich auf die Pedale in Richtung der Kurbel (1) und klappen Sie sie um 90° um (2).

1. Stellen Sie sich auf die linke Seite des Fahrrads. Öffnen Sie den Sattelschnellspanner (1) und fahren die Sattelstütze bis ganz nach unten ein (2).

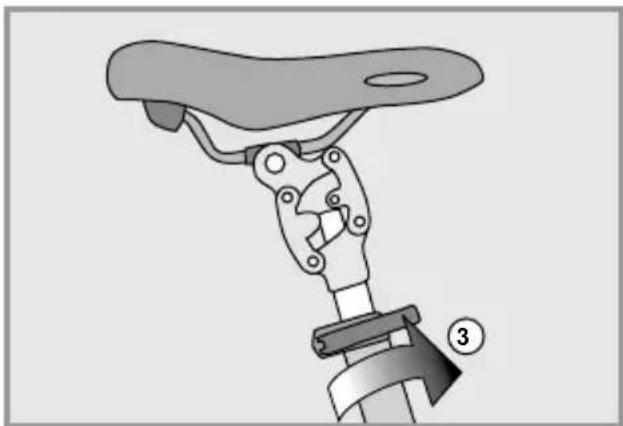

Schliessen Sie den Schnellspanner wieder (3), damit der Sattel in seiner Position bleibt.

1. Öffnen Sie den Schnellspannhebel (1) des Speedlifters.

Heben Sie jetzt den Entriegelungsbolzen an (2).

Nun können Sie den Lenker nach rechts drehen (3). Der Bolzen rastet in der 90-Grad-Position automatisch ein (4). Schliessen Sie jetzt den Schnellspannhebel wieder vollständig, um den Lenker sicher zu arretieren.

90° ③ ④

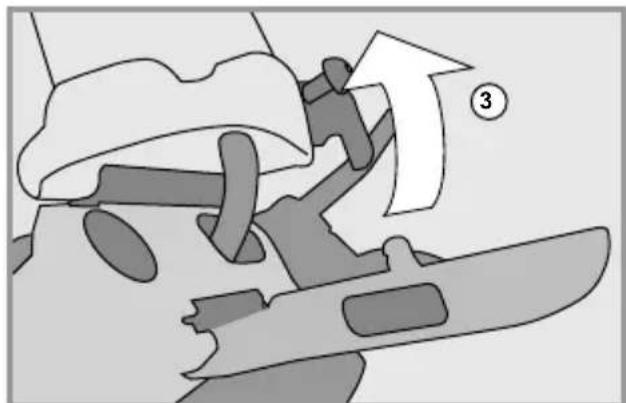

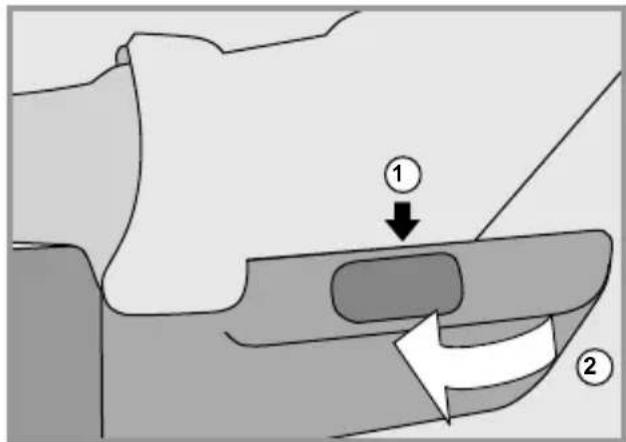

1. Öffnen Sie nun erst die Sicherung am Rahmen-gelenk, indem Sie auf die Taste in der Mitte des Hebels drücken (1) und klappen anschliessend den Verschluss-Hebel nach aussen (2).

Dann können Sie den vorderen Teil des Rahmens nach links falten (3).

1. Bewegen Sie den vorderen und hinteren Teil des Rahmens so weit auf einander zu, bis die Halterung an der Gabel in die Aufnahme am Hinterbau einfädeln kann. Zur korrekten Fixierung in gefaltetem Zustand beachtien Sie die Anleitung „FLYER Pluto Faltfi xierung“

Prüfen Sie ob die Sicherung zwischen Vorderradgabel und linken Kettenstrebe vollständig eingerastet ist. Ansonsten kann sich das Faltrad beim Anheben öffnen was Verletzungen zur Folge haben kann.

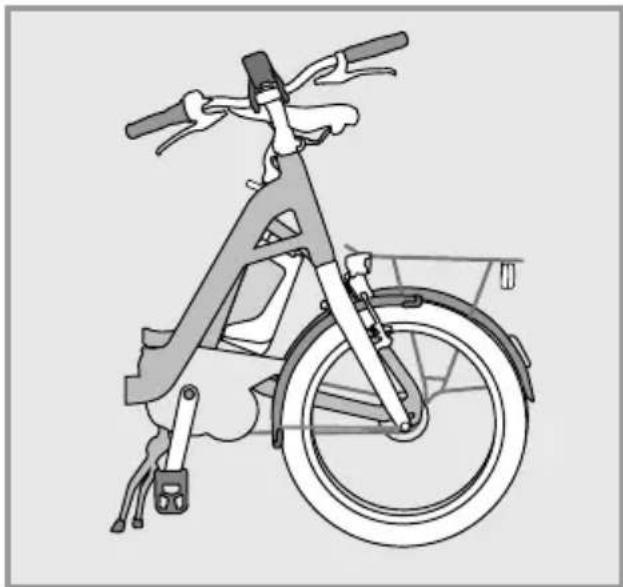

1. So sollte Ihr FLYER im korrekt gefalteten Zu - stand aussehen:

Klappen Sie vor dem Transport den Mittelständer wieder ein.

20.4 FLYER Pluto aufklappen

Bevor Sie mit dem Aufklappen Ihres FLYER Plutos beginnen, klappen Sie den Mittelständer herunter und bringen Sie die Kurbeln entweder in waagerechter Position oder positionieren Sie die linke Kurbel ganz nach unten.

1. Lösen Sie die Faltsicherung, indem Sie die Schraube an der Gabel aus der Halterung am Hinterrad herausführen.
2. Bewegen Sie den vorderen und den hinteren Teil des Rahmens voneinander weg, bis sie eine gerade Linie bilden und sich nicht weiter bewegen lassen. Das Faltgelenk schliesst, indem der Schraubenkopf automatisch in das vorgesehene Loch eingeführt wird.

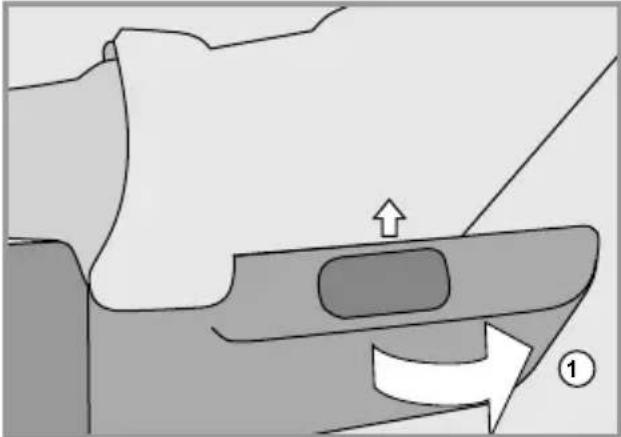

1. Klappen Sie den Verschlusshebel nach vorne (1). Schliessen Sie nun den Hebel des Faltgelenks mit dem Handballen, bis er hörbar eingerastet und der Knopf in der hohen Position ist.

Achten Sie auf ausreichende Klemmkraft. Bei mangelnder Klemmkraft wenden Sie sich umgehend an Ihren FLYER Fachhändler zum Nachstellen des Verschlusshebels. Prüfen Sie den sicheren Sitz des Hebels.

Zum Zurückdrehen des Lenkers öffnen Sie den Speedlifter: Heben Sie den Entriegelungsbolzen an (1).

Drehen Sie danach den Lenker um 90° nach links zurück in die Fahrtposition (2). Dabei muss der Bolzen wieder einrasten (3).

90° ② ③ !

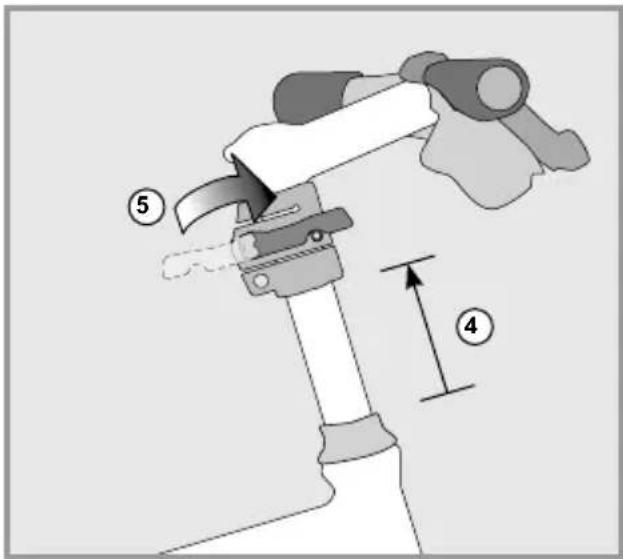

Ziehen Sie jetzt den Vorbau bis zur gewünschten Höhe nach oben (4). Beachten Sie die Markierung zum maximalen Auszug. Der Vorbau darf nicht höher herausgezogen werden! Schliessen Sie dann den Schnellspanner (5), damit der Lenker in seiner Position bleibt.

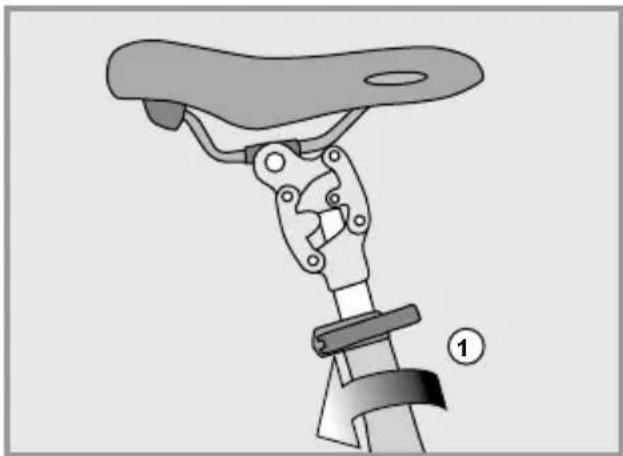

1. Öffnen Sie den Sattelstützen-Schnellspanner (1)

und ziehen Sie die Sattelstütze bis zur gewünschten Höhe aus dem Sattelrohr (2). Schliessen Sie dann den Schnellspanner wieder korrekt (3), damit der Sattel sicher in seiner Position bleibt.

Auf der Sattelstütze ist markiert, bis wohin sie maximal aus dem Rahmen gezogen werden darf. Ziehen Sie die Sattelstütze nie weiter als bis zu dieser Markierung aus!

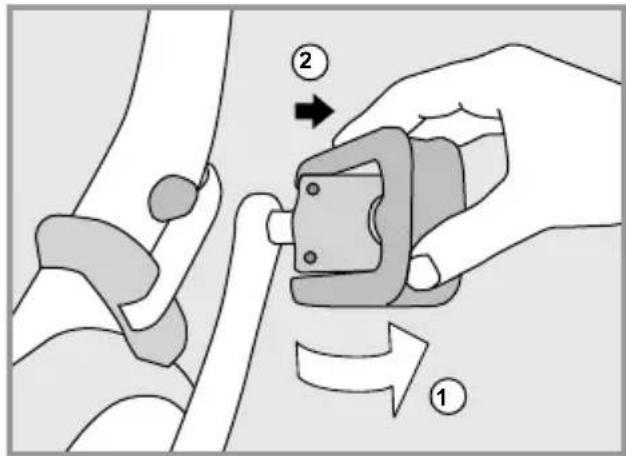

1. Entfalten Sie nun die Pedale Ihres FLYER Plutos. Klappen Sie sie um 90 ° nach aussen (1). Ziehen Sie sie leicht nach aussen (2), damit sie in der Fahrposition einrasten.

Überprüfen Sie alle Schnellspanner und Verschlüsse auf korrekte und sichere Schliessung.

Klappen Sie vor Beginn der Fahrt den Mittelständer wieder ein!

Stellen Sie vor jeder Fahrt sicher, dass die Klemmkraft des Faltgelenks gemäss Angaben in Kap. 20.2 ausreichend ist und stellen Sie sicher, dass alle Sicherungen korrekt geschlossen sind. Während der Fahrt muss das Faltgelenk immer gesichert sein und darf nicht manipuliert werden.

Lassen Sie den Faltverschluss regelmässig von Ihrem FLYER Fachhändler überprüfen. Drehen Sie nicht selber an den Verschlussschrauben.

21. Elektrischer Antrieb

Alle Informationen, Angaben und Hinweise zum elektrischen Antrieb Ihres FLYER E-Bikes finden Sie in der beiliegenden Betriebsanleitung des jeweils verbauten Antriebs. Dort werden ausführlich Bedienung, Pflege und alle wichtigen Sicherheitshinweise und Informationen behandelt, die die folgenden Bauteile betreffen:

• Bedienelement und Display
• Akku und mögliche Reichweiten
• Ladegerät
• Antriebseinheit

- Geschwindigkeitssensor und Speichenmagnet Einige allgemeine Informationen zur Funktions weise und Reichweite des Antriebs von Ihrem FLYER sind hier aufgeführt:

Funktionsweise

Wenn Sie an Ihrem Bedienelement einen der Unterstützungsmodi eingeschaltet haben, beginnt der Motor zu arbeiten, sobald Sie in die Pedale treten. Die Leistung des Motors ist von verschiedenen Faktoren abhängig:

• Der Kraft, mit der Sie in die Pedale treten
  Treten Sie mit wenig Kraft, ist die Unterstützung geringer, als wenn Sie stärker treten, wie zum Beispiel beim bergauf fahren. Dadurch steigt aber auch der Stromverbrauch und die Reichweite nimmt ab.

• Dem Unterstützungsmodus

Je höher die Stufe der Unterstützung ist, desto mehr unterstützt Sie der Motor. Bei hoher Motorleistung ist aber auch der Stromverbrauch hoch. Im schwächsten Unterstützungsmodus fällt die Schubkraft am geringsten aus, dafür ist hier die Reichweite am grössten.

Reichweite

Eventuell angegebene Reichweiten sind meist unter optimalen Umständen erzielt worden. Im Alltag werden Sie meist weniger weit fahren können. Bitte berücksichtigen Sie dies bei der Planung Ihrer Tour.

Die Reichweite ist von vielen Faktoren abhängig. Neben der Akkukapazität spielen unter anderem die gewählte Motorenunterstützung, die geografischen Gegebenheiten, der Strassenbelag, der Fahrstil, die Umgebungstemperatur, das Fahrergewicht, der Reifendruck sowie der technische Zustand Ihres FLYER E-Bikes eine entscheidende Rolle.

Fahren ohne Antriebsunterstützung

Sie können Ihren FLYER auch ohne Antriebsunterstützung fahren, indem Sie den Unterstützungsmodus „No assist“ wählen. Achten Sie jedoch darauf, dass das System stets eingeschaltet ist.

Fahren Sie nie ohne Akku oder mit ausgeschaltetem System, da Ihnen in diesem Fall die Funktionen der Bedieneinheit sowie die Lichtfunktion nicht zur Verfügung stehen.

Bevor Sie Ihr E-Bike reinigen, warten oder reparieren, entnehmen Sie den Akku.

Wenn Sie den Akku reinigen oder pfle - gen, achten Sie darauf, keine Kontakte zu berühren und dadurch zu verbinden. Falls diese spannungsführend sind, können Sie sich verletzen und den Akku beschädigen.

Setzen Sie zur Reinigung keinen starken Wasserstrahl oder Hochdruckreiniger ein. Durch den hohen Druck kann die Reinigungsflüssigkeit auch in gedichtete Lager eindringen, wodurch das Schmiermittel verdünnt und die Reibung erhöht wird. In der Folge bildet sich Rost, der die Lager zerstört. Reinigung mit einem Hochdruckgerät kann Schäden in der elektrischen Anlage hervorrufen.

Zur Reinigung Ihres FLYER E-Bikes un- geeignet sind:

• Säuren
• Fette
  • Öl
• Bremsenreiniger (ausser bei den Bremsscheiben)

- lösungsmittelhaltige Flüssigkeiten. Die genannten Stoffe beschädigen die Oberfläche und tragen zum Verschleiss des FLYER E-Bikes bei.

Sorgen Sie nach dem Gebrauch für eine umweltgerechte Entsorgung der Schmier-, Reinigungs- und Pflegemittel. Diese Substanzen gehören nicht in den Hausmüll, in die Kanalisation oder in die Natur.

Von der fachgerechten Wartung und Pflege Ihres FLYER E-Bikes hängt des - sen reibungslose Funktionsweise und Haltbarkeit ab.

• Reinigen Sie Ihren FLYER regelmässig mit warmem Wasser, wenig Reinigungsmittel und einem Schwamm.
• Dabei sollten Sie Ihren FLYER jedes Mal auf Risse, Kerben oder Material-verformungen untersuchen.
• Beschädigte Teile müssen durch Original-Ersatzteile ausgetauscht werden. Fahren Sie erst danach wieder mit Ihrem FLYER.
• Lassen Sie allfällige Lackschäden von Ihrem FLYER Fachhändler beheben.

Weitere wichtige Informationen zur Pflege Ihres FLYER E-Bikes erhalten Sie auch auf den Seiten der jeweiligen Komponentenhersteller im Internet.

22. Verschleissteile

Als technisches Produkt bedarf Ihr FLYER regelmässiger Überprüfungen.

Funktionsbedingt und abhängig vom Nutzungsgrad weisen viele Teile an Ihrem FLYER einen zum Teil sehr hohen Verschleiss auf.

Dazu gehören unter anderem:

• Bereifung
  • Felgen in Verbindung mit Felgenbremsen
• Bremsbeläge
• Bremsscheiben
  • Fahrradketten oder Zahnriemen
• Kettenräder, Ritzel, Schaltwerksrollen
• Lichtanlage
• Lenkergriffe
• Schmierstoffe
  • Schalt- und Bremszüge
• Lagerungen
• Federelemente

Lassen Sie Ihren FLYER regelmässig in einer FLYER Fachwerkstatt untersuchen und - wenn nötig - die Verschleissteile austauschen. Regelmässige Sichtprü - fungen auf Risse, Kratzer sowie Beschädigungen von Bauteilen gehören zu den Pflichten des Fahrers.

Wie es bei allen mechanischen Komponenten der Fall ist, wird das Fahrrad Verschleiss und hohen Beanspruchungen ausgesetzt. Unterschiedliche Materialien und Bestandteile können auf unterschiedliche Weise hinsichtlich Verschleiss bzw. Ermüdung aufgrund der Beanspruchung reagieren. Wird die Auslegungslebensdauer eines Bestandteiles überschritten, kann das Bauteil plötzlich versagen und möglicherweise zu Verletzungen des Fahrers führen. Jede Art von Rissen, Kratzern oder Farbveränderungen in hochbeanspruchten Bereichen ist ein Hinweis darauf, dass die Lebensdauer des Bestandteils erreicht wurde und dass das Teil ersetzt werden sollte.

23. Inspektionsplan

Nach den ersten 200 gefahrenen Kilometern bzw. nach 4 Monaten:

FLYER Fachhändler

• Festen Sitz aller Schrauben, Muttern und Schnellspanner überprüfen
• Laufräder kontrollieren und gegebenenfalls zentrieren
• Reifen kontrollieren
• Anzugsdrehmomente aller Teile überprüfen
  • Steuersatz einstellen
• Brems- und Schaltzüge kontrollieren
• Schaltung kontrollieren und gegebenenfalls einstellen
• Bremsen kontrollieren und gegebenenfalls einstellen
• Federelemente kontrollieren und gegebenenfalls einstellen
  • Ausreichende Schmierung aller Komponenten
  • Faltverschluss kontrollieren (FLYER Pluto)

FLYER Fahrer

Lassen Sie sich anlässlich dieser ersten Kontrolle beim FLYER Fachhändler in die korrekte Reinigung und das Ölen der Kette nach Niederschlägen sowie das korrekte Prüfen der Komponenten auf Funktionstüchtigkeit oder Beschädigungen einführen.

Vor jeder Fahrt – FLYER Fahrer

• Korrekten Sitz der Klingel prüfen
• Funktionstüchtigkeit der Bremsen prüfen
• Funktionstüchtigkeit der Schaltung prüfen
• Funktionstüchtigkeit der Federelemente und korrekte Einstellung prüfen
• Sind alle Schnellspanner, Steckachsen, Schrauben und Muttern korrekt und vollständig geschlossen bzw. befestigt?
• Korrekten Luftdruck in den Reifen prüfen
• Laufräder auf Rundlauf und Beschädigungen sowie auf sicheren Sitz und korrekte Befestigung prüfen
• Sicherer Sitz und richtige Position von Lenker, Lenkervorbau, Sattelstütze und Sattel prüfen
  • Ladezustand des Akkus prüfen
• Korrekter und sicherer Sitz des Akkus prüfen
  • Faltverschluss kontrollieren (FLYER Pluto)

Nach jeder Fahrt – FLYER Fahrer

• Reinigung des FLYER E-Bikes
• Sichtprüfung des Rahmens sowie der Komponenten auf Risse und Beschädigungen

• Reifen auf Beschädigungen, Abnützung, Sprödheit, Fremdkörper und ausreichende Profiltiefe überprüfen

• Felgen auf Verschleiss und Rundlauf überprüfen

• Speichenspannung überprüfen
• Falls nötig Kette und Zahnkränze säubern und mit einem geeigneten, vom Hersteller freigegebenen Kettenöl ölen
• Falls nötig Bremsscheiben mit einem geeigneten, vom Hersteller freigegebenen Bremsreiniger säubern
• Falls nötig alle Lager säubern und mit einem geeigneten, vom Hersteller freigegebenen Fett fetten
• Falls nötig Federelemente säubern und mit einem Original Schmierstoff des Federelementherstellers schmieren
• Falls nötig alle beweglichen Teile, bei denen eine Schmierung vorgesehen ist (insbesondere Schnellspanner, Steckachsen und Gelenke), säubern und mit einem geeigneten, vom Hersteller freigegebenen Schmierstoff fetten
  Lassen Sie sich hierzu von Ihrem FLYER Fachhändler instruieren.

Nach jeder Fahrt bei Regen, Schnee oder Nässe (zusätzlich zu den Punkten „Nach jeder Fahrt“)

FLYER Fahrer

• Kette reinigen und mit einem geeigneten, vom Hersteller freigegebenen Schmiermittel ölen
• Bremse reinigen
  • Gangschaltung reinigen
• Ausreichende Schmierung aller Komponenten überprüfen

Lassen Sie sich hierzu von Ihrem FLYER Fach - händler instruieren.

Monatlich – FLYER Fahrer

Festen Sitz aller Schrauben, Muttern, Steckach - sen und Schnellspanner überprüfen

Jährlich bzw. nach jeweils 1000 km – je nach dem was früher eintrifft

FLYER Fachhändler

• Schmierung aller beweglichen Teile, bei denen eine Schmierung vorgesehen ist (ausser Bremsflächen)
• Sichtprüfung des Rahmens sowie der Komponenten auf Risse und Beschädigungen
• Lackschäden ausbessern
• Teile mit Roststellen ersetzen
• Alle blanken Metallteile (ausser Bremsflächen) gegen Korrosion (Rost) behandeln
• Defekte oder beschädigte Teile austauschen
• Laufräder kontrollieren und gegebenenfalls zentrieren
• Spannung der Speichen überprüfen
• Kette/Ritzel/Zahnkranz auf Verschleiss über prüfen und säubern
• Kette mit geeignetem Schmiermittel ölen

• Felge auf Verschleiss überprüfen
- Bremsbeläge auf Verschleiss überprüfen
- Alle Schrauben, Muttern, Steckachsen und Schnellspanner auf festen Sitz überprüfen
- Bremsanlage und Steckachsen überprüfen und gegebenenfalls einstellen oder Teile davon ersetzen
- Schaltung überprüfen und gegebenenfalls einstellen oder Teile davon ersetzen
- Naben kontrollieren
• Steuersatz kontrollieren
- Pedale kontrollieren

Verwenden Sie nur vom Komponentenhersteller empfohlene bzw. freigegebene Reinigungs- und Schmiermittel.

Beachten Sie, dass nicht alle Schmier- und Pflegemittel für Ihren FLYER geeignet sind. Durch die Verwendung ungeeigneter Schmier- und Pflegemittel kann es zu Beschädigungen und einer verminder- ten Funktionsfähigkeit Ihres FLYER E-Bikes kommen.

Sie dürfen keine Reinigungs-, Pflegemittel oder Öle auf Bremsbeläge, Bremsscheiben und Bremsflächen der Felge geraten lassen, da dadurch die Leistung der Bremse verringert wird.

23.1 Wartungsarbeiten und Aus- tausch von Verschleissteilen

Bauteile, die ausgetauscht werden müssen, dürfen ausschliesslich durch identische Original-Ersatzteile ersetzt werden. Auch Verschleissteile dürfen nur durch identische Original-Komponenten ersetzt werden.

Bei Verwendung von Nicht-Original-Teilen verfällt die Sachmängelhaftung (Gewährleistung) und/oder Garantieleistung des Herstellers. Zudem besteht ein erhöhtes Risiko von Unfällen oder Stürzen.

24. Allgemeine Gewährleistung

1. Gewährleistung des Fachhändlers

Den Endkunden stehen die üblichen Gewährleistungsansprüche gegenüber dem FLYER Fachhändler zu (je nach Vereinbarung bzw. anwendbarem Recht; in der Regel zwei Jahre ab Übergabe). Beim Akku wird nach zwei Jahren eine Restkapazität von 60% der ursprünglichen Nennkapazität gewährleistet, sofern der Akku gemäss Betriebsanleitung bedient und aufgeladen wurde.

Nicht Gegenstand von Gewährleistungsansprüchen ist die übliche Abnutzung von Verschleissteilen (z.B. Reifen, Schläuche, Ketten, Ritzel, Bremsbeläge, Lackierung, Aufschriften). Es liegt im Verantwortungsbereich des Endkunden, das FLYER E-Bike regelmässig zu warten und zu pflegen (inkl. Durchführung aller Inspektionen gemäss Bedienungsanleitung).

Gewährleistungssprüche sind ausserdem ausgeschlossen, wenn das FLYER E-Bike selbständig modifiziert bzw. repariert oder nicht bestimmungsgemäss gebraucht wurde: Renn- und Wettkampf-einsatz, gewerblicher Gebrauch, Überladung und weitere Nutzung ausserhalb des vorgesehenen Zwecks.

2. Herstellergarantie der Biketec AG

a. Gewährleistungen

Unabhängig von den Gewährleistungsrechten gegen über dem FLYER Fachhändler übernimmt die Biketec AG gegenüber dem Endkunden auf neue, komplett montierte FLYER E-Bikes, welche von einem von der Biketec AG anerkannten FLYER Fachhändler endmontiert und justiert wurden, frei -willig ab Kaufdatum folgende Gewährleistungen:

Rahmen: 10 Jahre auf Rahmenbruch;

Motor, Motorsteuerung, Display, Ladegerät: grundsätzlich 5 Jahre auf Fabrikations- und Materialfehler; betreffend FLYER E-Bikes des Segments „Mountain“ 3 Jahre auf Fabrikations- und Materialfehler.

Für Occasionsvelos läuft die Gewährleistungsfrist ab dem Datum der ersten Inverkehrsetzung.

b. Abwicklung von Gewährleistungsansprüchen Innerhalb der Gewährleistungsfrist übernimmt die Biketec AG die Kosten für Reparaturen oder Ersatz infolge oben genannter Produktemängel, sofern diese von einem von der Biketec AG an erkannten FLYER Fachhändler nach einer klaren Identifizierung des FLYER E-Bikes (Kaufbeleg, ausgefüllter E-Bike-Pass oder bei entsprechender Registrierung) erbracht werden. Die Gewährleistung gilt beim Verkauf an einen Dritten weiter. Die Biketec AG behält sich das Recht vor, bei einem Austausch eines FLYERs oder von Komponenten im Rahmen von Garantieleistungen funktionell gleichwertige Ware zu liefern bzw. zu verbauen.

Die Inanspruchnahme der Garantie führt nicht zu einer Verlängerung der ursprünglichen Frist. Es gelten die gleichen Gewährleistungsbeschränkungen wie die unter Ziffer 1 genannten.

25. Umwelttipps

Achten Sie bei der Pflege, Reinigung und Entsorgung Ihres FLYER E-Bikes darauf, die Umwelt zu schonen. Nutzen Sie deshalb bei der Pflege und Reinigung nach Möglichkeit abbaubare Reinigungsmittel und achten Sie darauf, dass keine Reinigungsmittel in die Kanalisation geraten.

Das komplette Fahrzeug, alle Komponenten, Schmier- und Reinigungsmittel sowie insbesondere der Akku (Gefahrgut) müssen fachgerecht entsorgt werden.

ÖL Ak ku

FLYER

Schaltet die Beleuchtung der Anzeigeeinheit ein bzw. aus. Wenn der Frontscheinwerfer und/oder das Rücklicht über den Akku des E-Bikes mit Strom versorgt werden, werden diese auch ein- bzw. ausgeschaltet.

3 MODE button

4. Binnenband verwisselen

Verwissel de binnenband.

Elektronische versnellingen

Hydraulische velgremmen

Hydraulische velgremmen

Konformitätserklärung / Declaration of conformity

EG-Konformitätserklärung

Nicht anwendbar auf

• Modelle mit einer Höchstgeschwindigkeit über 25 km/h
• Modelle mit einer Nenndauerleistung über 250 Watt

Der Hersteller

Biketec AG

Schwende 1

CH-4950 Huttwil

Telefon [phone]

erklärt hiermit, dass folgende Produkte:

Produktbezeichnung

allen einschlägigen Bestimmungen der Richtlinie Maschinen (2006/42/EG) entsprechen.

Die Maschine entspricht weiterhin allen Bestimmungen der Richtlinie Elektromagnetische

Verträglichkeit (2004/108/EG) sowie der Niederspannungsrichtlinie (2006/95/ EG) (nur La-degerät).

Folgende Normen werden angewandt:

EN 15194:2009+A1:2011

Technische Unterlagen bei:

Biketec AG

Ivica Durdevic

Schwende 1

Verantwortlich für Inhalt und Abbildungen

Biketec AG

Schwende 1

CH-4950 Huttwil

Telefon [phone]

© Vervielfältigung, Nachdruck und Übersetzung sowie jegliche wirtschaftliche Nutzung sind (auch auszugsweise, in gedruckter oder elektronischer Form) nur mit vorheriger schriftlicher Genehmigung durch die Biketec AG zulässig.

Bitte beachten Sie, dass alle Anleitungen ohne vorherige Bekanntgabe zu Verbesserungszwecken geändert werden können.

FLYER DE

FLYER

Biketec AG

Schwende 1

CH-4950 Huttwil

T [phone]

[e-mail]

www.flyer-bikes.com

www.facebook.com/flyer.ebike

Ihr FLYER Fachhändler
