Produkttyp	Ablufthaube oder Umlufthaube, integrierbar in Möbel
Marke	Rosieres
Modell	RHG 5600 PN
Installation	Integrierbar in einen Hängeschrank, Abluft- oder Umluftversion
Maße (B x T x H)	In der Anleitung nicht angegeben, Standard 60 cm Breite (Schätzung)
Gewicht	Nicht angegeben
Stromversorgung	220-240 V ~ 50 Hz (Standard-Schätzung)
Motorleistung	Nicht angegeben
Anzahl der Geschwindigkeiten	4 Geschwindigkeiten (je nach Bedienungsmodell)
Bedienungsarten	Je nach Version: Touch-Tasten mit Timer und Alarm (Abb.15), automatisch mit Sensor (Abb.16), Schiebeschalter (Abb.17), Tasten mit Kontrollleuchten (Abb.18)
Sonderfunktionen	Timer (Motorstopp nach 5 Min.), Filteralarm, Automatikmodus mit Rauch-/Geruchssensor (bei einigen Modellen)
Beleuchtung	Halogen, Glühlampen oder LED je nach Version; Austausch durch Lampe mit gleichen Eigenschaften
Filtration	Metall- oder Kunststofffettfilter (waschbar) und Aktivkohlefilter (austauschbar) für Umluftversion
Wartung der Fettfilter	Reinigung alle 30 Betriebsstunden (oder alle 2 Monate) mit neutralem Reinigungsmittel; Zurücksetzen des Zählers nach Reinigung
Austausch der Aktivkohlefilter	Umluft: alle 120 h oder alle 6 Monate je nach Modell ersetzen; bei Abluftversion nicht erforderlich
Filteralarm	Segment leuchtet oder blinkt je nach Modell: leuchtend = Fettfilter reinigen, blinkend = Fettfilter reinigen + Kohlefilter wechseln
Abgasrohrdurchmesser	123 mm (Modelle Abb.3 und 4) oder 150 mm (Modell Abb.5)
Sicherheit	Beschädigtes Netzkabel: Austausch durch Fachkraft; Installation durch Fachmann empfohlen
Reparierbarkeit	Austausch von Lampen und Filtern durch den Benutzer; bei defekter LED oder anderen Reparaturen Kundendienst kontaktieren
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - RHG 5600 PN ROSIERES

Wie installiere ich die Haube in der Abluftversion?

Planen Sie ein glattes Abluftrohr mit einem Durchmesser von 123 oder 150 mm je nach Modell, mit möglichst wenigen Bögen. Schließen Sie es mit einer Metallklemme (nicht im Lieferumfang) an den Auslass der Haube an. Stellen Sie sicher, dass die elektrische Installation den Vorschriften entspricht und von einem Fachmann durchgeführt wird.

Wie installiere ich die Haube in der Umluftversion?

Folgen Sie zunächst den Schritten der Abluftinstallation (Befestigung, Loch im Schrank). Schließen Sie einen flexiblen Schlauch an den Luftauslass bis zur Oberseite des Schranks an und befestigen Sie ihn mit einem Metallband. Stellen Sie sicher, dass die Aktivkohlefilter montiert sind (nicht im Lieferumfang, separat zu erwerben).

Wie reinige ich die Fettfilter?

Die Metall- oder Kunststofffettfilter werden alle 30 Betriebsstunden (oder alle 2 Monate) gereinigt. Waschen Sie sie mit einem neutralen Reinigungsmittel, spülen und trocknen Sie sie. Setzen Sie nach dem Wiedereinbau den Alarmzähler zurück, indem Sie die Taste R (Abb.15/16) drücken oder die Beleuchtungstaste (Abb.18) 1 Sekunde lang gedrückt halten.

Wann müssen die Aktivkohlefilter ausgetauscht werden?

In der Umluftversion ersetzen Sie die Aktivkohlefilter alle 120 Betriebsstunden (oder alle 6 Monate je nach Modell). Der Alarm blinkt, um dies anzuzeigen. Bei Modellen mit Bedienung Abb.17 ersetzen Sie sie regelmäßig ohne spezifischen Alarm.

Wie wechsle ich eine Glühbirne?

Je nach Modell: Bei Halogenlampen (Abb.20) den Deckel hebeln. Bei Glühlampen (Abb.21 und 22) das Gitter entfernen und die Lampe herausdrehen. Ersetzen Sie sie durch eine Lampe mit gleichen Eigenschaften. Fassen Sie die Lampe nicht mit bloßen Händen an. Wenn die LED-Beleuchtung defekt ist, wenden Sie sich an den Kundendienst.

Wie aktiviere ich den Timer?

Bei der Bedienung Abb.15 drücken Sie einmal die Taste B, nachdem der Motor eingeschaltet wurde: Die Geschwindigkeitsziffer blinkt und der Motor stoppt nach 5 Minuten. Bei Abb.18 drücken Sie ein zweites Mal die Geschwindigkeitstaste (B, C, D oder E), um den Timer zu aktivieren (Kontrollleuchte blinkt).

Was bedeutet der Filteralarm?

Der Alarm wird durch das leuchtende oder blinkende mittlere Segment auf dem Display (Abb.15/16) oder durch die Kontrollleuchte (Abb.18) angezeigt. Dauerhaft leuchtend: Fettfilter reinigen (30h). Blinkend: Fettfilter reinigen UND Aktivkohlefilter ersetzen (120h), wenn die Haube im Umluftbetrieb ist.

Wie stelle ich die Empfindlichkeit des automatischen Sensors ein?

Bei Modellen mit Sensor (Abb.16) schalten Sie die Haube mit der Taste B aus. Drücken Sie gleichzeitig D und E: Das Display zeigt den Empfindlichkeitsindex (1 bis 9). Drücken Sie D oder E, um ihn anzupassen. Bei Stromausfall kehrt die Empfindlichkeit auf 5 zurück.

Warum funktioniert die Haube nicht?

Überprüfen Sie die Stromversorgung (Steckdose/Sicherung). Wenn das Kabel beschädigt ist, lassen Sie es von einem Fachmann ersetzen. Stellen Sie sicher, dass die Fettfilter nicht verstopft sind. Bei Modellen mit Sensor überprüfen Sie, ob der Sensor nicht durch Silikonprodukte verschmutzt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welche Abgasrohrdurchmesser werden empfohlen?

Verwenden Sie ein Rohr mit einem Durchmesser von 123 mm für die Modelle der Abbildungen 3 und 4 und 150 mm für das Modell der Abbildung 5. Vermeiden Sie abrupte Querschnittsänderungen und beschränken Sie Bögen auf maximal 90°.

BEDIENUNGSANLEITUNG RHG 5600 PN ROSIERES

MONTAGE- UND GEBRAUCHSANWEISUNG

INSTRUCTIONS POUR L'INSTALLATION ET L'UTILISATION

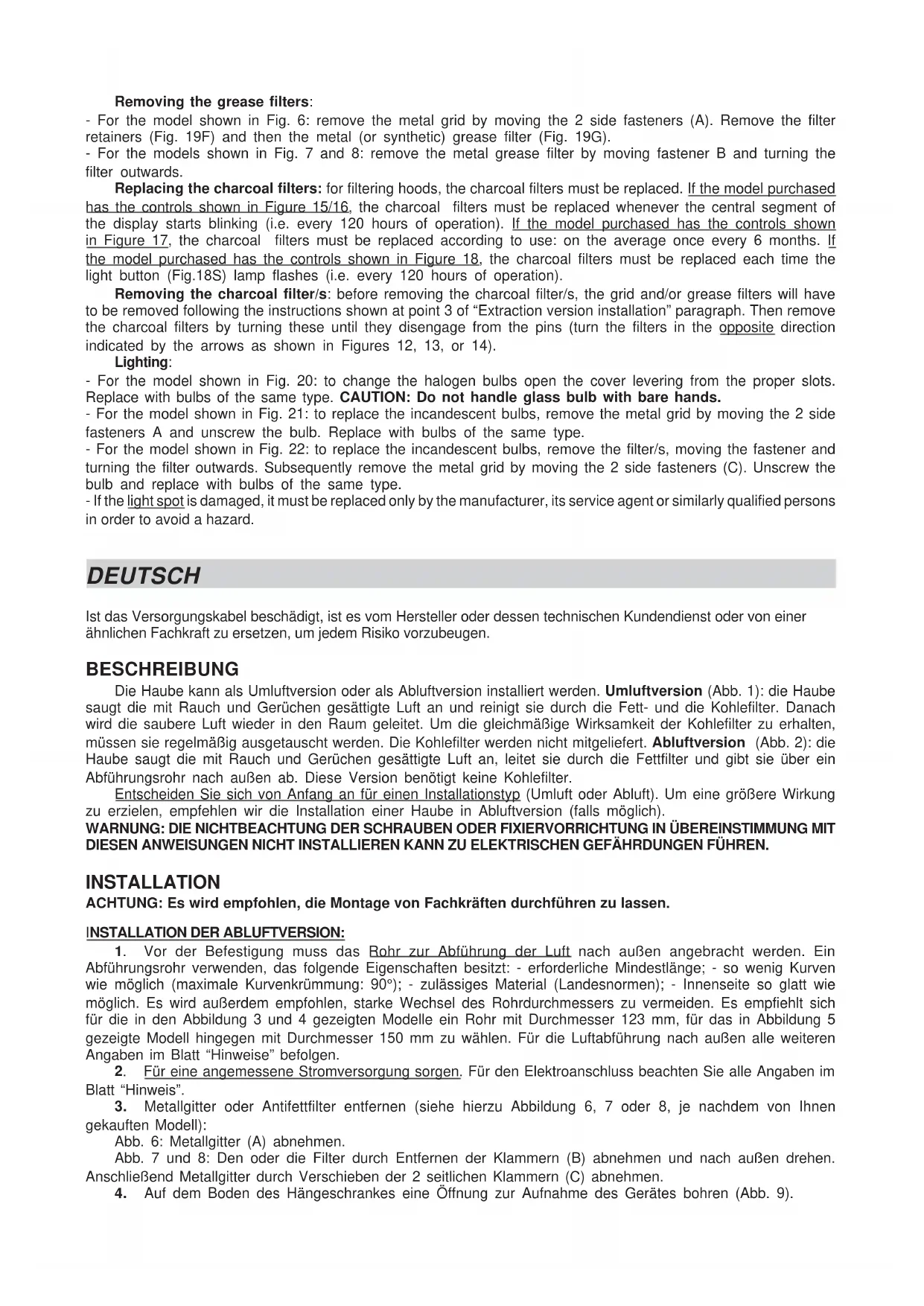

Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einerähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.

BESCHREIBUNG

Die Haube kann als Umluftversion oder als Abluftversion installiert werden. Umluftversion (Abb. 1): die Haube saugt die mit Rauch und Gerüchen gesättigte Luft an und reinigt sie durch die Fett- und die Kohlefilter. Danach wird die saubere Luft wieder in den Raum geleitet. Um die gleichmäßige Wirksamkeit der Kohlefilter zu erhalten, müssen sie regelmäß ausgetauscht werden. Die Kohlefilter werden nicht mitgeliefert. Abluftversion (Abb. 2): die Haube saugt die mit Rauch und Gerüchen gesättigte Luft an, leitet sie durch die Fettfilter und gibt sie über ein Abführungsrohr nach außen ab. Diese Version besteht keine Kohlefilter.

Entscheiden Sie sich von Anfang an für einen Installationstyp (Umluft oder Abluft). Um eine größere Wirkung zu erzielen, empfehlen wir die Installation einer Haube in Abluftversion (falls möglich).

WARNING: DIE NICTBEACHTUNG DER SCHRAUBEN ODER FIXIERVORRICHTUNG IN ÜBEREINSTIMMUNG MIT DIESEN ANWEISUNGEN NICT INSTALLIEREN KANN ZU ELEKTRISCHEN GEFÄHRDUNGEN FührREN.

INSTALLATION

ACHTUNG: Es wird empfohlen, die Montage von Fachkräften durchführten zu halten.

INSTALLATION DER ABLUFTVERSION:

1. Vor der Befestigung muss das Rohr zur Abführung der Luft nach außen angebracht werden. Ein Abführungsrohr verwenden, das folgende Eigenschaften besitzt: - erforderliche Mindestlänge; - so weniger Kurven wie möglich (maximale Kurvenkrümmung: 90^ ); - zulässiges Material (Landesnormen); - Innenseite so glatt wie möglich. Es wird außer dem empfohlen, starke Wechsel des Rohrdurchmessers zu vermeiden. Es empfeht sich für die in den Abbildung 3 und 4 gezeugten Modelle ein Rohr mit Durchmesser 123 mm, für das in Abbildung 5 gezeigte Modell hingegen mit Durchmesser 150 mm zu wahren. Für die Luftabführung nach außen alle weiteren Angaben im Blatt "Hinweise" befolgen.
2. Für eine angemessene Stromversorgung sorgen. Für den Elektroanschluss beachten Sie alle Angaben im Blatt "Hinweis".
3. Metallgitter oder Antifettfilter entfernen (siehe hierzu Abbildung 6, 7 oder 8, je nachdem von Ihnengekauften Modell):

Abb. 6: Metallgitter (A) abnehmen.

Abb. 7 und 8: Den oder die Filter durch Entfernen der Klammern (B) abnehmer und nach außen drehen. AnschlieBend Metallgitter durch Verschieben der 2 seitlichen Klammern (C) abnehmer.
4. Auf dem Boden des Hängeschrankes eine Öffnung zur Aufnahme des Gerätes bohren (Abb. 9).

1. Zur Installation des Geräts ist die Position der seitlichen Einhängefedern mit Hilfe der hierfür vorgesehen Schrauben (Abb. 10D) entsprechend der Stärke des Paneels einzustellen, auf welchem das Gerät befestigt wird. Gerät in den Hängeschrank einbauen und mit den seitlichen Federn befestigen.
   Zur endgültigen Befestigung sind die 4 zusätzlichen Schrauben (beiliegend) in die hierfür vorgesehenen LÖcher im Gehäuse des Geräts einzusetzen (Abb. 11).
2. Das Luftabführungsrohr an die Austrittsöffnung der Haube anschließen; dazu einen Schlauch verwenden undihn an der Luftaustrittsöffnung der Haube mit einer Metallschelle befestigen (Schlauch und Schelle werden nicht mitgeliefert). Über das Versorgungskabel die Stromversorgung der Haube herstellen.
3. Metalgitter und/oder Antifettfilter wieder anbringen.

INSTALLATION UMLUFTVERSION:

Installation unter Beachtung der Anleitung fur die Abluftversion (siehe Punkte 2, 3, 4, 5) vornehmen und anschlieBend die hier aufgehruften Anweisungen befolgen.

Schlauch an die Abluftaustrittsöffnung der Haube anschließen, damit die Abluft bis zur Oberseite des Hängeschrankes geleitet wird; Schlauch mit einem Metallband befestigen (Schlauch und Metallband sind nicht im Lieferumfang enthalten). Elektroanschluss vornehmen.

Kontrollieren Sie, ob die Kohlefilter bereits installiert sind. Montieren Sie diese ggf. wie nachstehend erlautert: Kohlefilter auf die Motorgruppe auflegen und damit die Stifte in Übereinstimmung bringen; Kohlefilter bis zur Befestigung drehen (siehe hierzu Abbildungen 12, 13 oder 14 je nachdem von Ihnen gekauften Modell).

Metalgitter und/oder Antifettfilter wieder anbringen.

FUNKTIONSWEISE

Je nach Version ist das Gerät mit folgenden Bedienung ausgestattet:

Bedienung gemäß Abb. 15: Taste A = LICH T einschalten/ausschalten. Taste B = TIMER einschalten/ausschalten: Beim ersten Drücken wird der Timer aktiviert und nach 5 Minuten kommt der Motor zum Stillstand (wobeil gleichzeitig auf dem Display die Zahl für die gewährte Geschwindigkeit aufblinkt); der Timer bleibt in Funktion, wenn sich die Motorgeschwindigkeit ändert. Display C = - Anzeige der gewährten Motorgeschwindigkeit (von 1 bis 4); - Anzeige der Timerauslösung durch Aufblinken der Nummer; - Anzeige des Filteralarmms, wenn das mittlere Segment sich einschaltet oder blinkt. Taste D = Schaltet den Motor ein (in der zuletzt eingestellten Geschwindigkeit). Wird die Taste nochmals gedrückt, so werden nacheinander die Gesch-windigkeiten 1-4 des Motors eingeschaltet. Wird die Taste ungebahr 2 Sekunden lang gedrückt, so kommt der Motor zum Stillstand. Taste R = Reset der Fett- und der Kohlefilter. Bei Eintritt des Filteralarmms (Einschalten des mittleren Segments auf dem Display) sind die Fettfilter (nach 30 Betriebsstunden) zu reinigen. Blinkt das mittlere Segment auf, so sind die Fettfilter zu reinigen und die Kohlefilter zu ersetzen (nach Ablauf von 120 Betriebsstunden). Wenn hingegen ihre Haube keine Umluftversion ist und darauf keine Kohlefilter hat, sind nur die Fettfilter zu reinigen, egal ob das mittlere Segment ununterbrochen angezeigt wird oder nur blinkt. Die Filteranzeige leuchtet bei ausgeschalteten Motor und ist ungebung 30 Sekunden lang sightbar. Zur Wiederaufnahme der Stundenzahlung muss die Taste 2 Sekunden lang gedrückt werden während die Anzeige blinkt.

Bedienung gemäß Abb. 16:

AUTOMATISCHER BETRIEB MIT SENSOR:

Taste A: Ein- und Ausschalten der Lampen. Taste B: Ein- und Ausschalten des "automatischen" Betriebs. Das Einsatzen dieser Funktion wird durch ein "A" auf dem Display C angezeigt; die Geschwindigkeit des Motors passst sich automatisch der in der Kuche vorhandenen Koncentration von Dunst, Gerüchen und Gas an.

Display C: Auf thisem wird der automatische Betrieb des Sensors angezeigt (Buchstabe "A"), weiters die durch den Sensor vorgegebene Motorgeschwindigkeit. Das Einschalten bzw. Blinken des mittleren Teiles deutet auf einen Filteralarmhin. Taste D: Vermindern der Motorgeschwindigkeit / Reset. Die Motorgeschwindigkeit wird bis auf Null verminder (Anhalten); nach etwa 1 Minute schaltet die Haube automatisch wieder mit der vom Sensor vorgegebenen Geschwindigkeit ein. Druckt man diese Taste während der Anzeige des Filteralarms, so erzielt man die Rückstellung (RESET) des Zählerks der Betriebsstunden, das in der Folge neu anlauft. Taste E: Erhöhen der Motorgeschwindigkeit. Nach etwa 1 Minute schaltet die Haube automatisch wieder auf die vom Sensor vorgegebene Geschwindigkeit um.

Einstellen der Sensorsibilität: Die Sensibilität des Sensors kann folgendermaßen eingestellt werden: - Die Haube durch Drücken der Taste B ausschalten. Gleichzeitig die Tasten D und E drucken (auf dem Display erscheidt die Anzeige der Sensorsibilität). Taste D oder E drucken, um die Sensibilität des Sensors zu erhöhen bzw. zu vermindern (1: geringste Sensibilität / 9: höchte Sensibilität). - Bei einem Stromausfall stellt sich der Sensor automatisch auf Sensibilitätsstufe 5 ein.

Achtung: Verwenden Sie in der Nähe der Haube keine Siliconprodukte, weil diese den Sensor beschädigen können!

BETRIEB ALS HERKÖMMLICHE ABZUGSHAUBE:

Taste A: Ein- und Ausschalten der Lampen. Display C: - Zeigt die gewährte Motorgeschwindigkeit an (von 1 bis 4); das Blinken der Zahl zeigt den Betrieb des Timers an. Das Einschalten bzw. Blinken des mittleren Teiles deutet auf einen Filteralarm hin. Taste D: Vermindern der Motorgeschwindigkeit / Anhalten / Reset. Die Motorgeschwindigkeit wird bis auf Null verminder (Anhalten). Druckt man diese Taste während der Anzeige des

Filteralarm, so erzielt man die Rückstellung (RESET) des Zählerks der Betriebsstunden, das neu anlauft. Taste E: Einschalten des Motors / Erhöhen der Motorgeschwindigkeit / TIMER. Durch Drücken dieser Taste wird der Motor eingeschaltet (mit der letzten gewährten Geschwindigkeit). Durch erneutes Drücken erhöht man die Motorgeschwindigkeit. Halt man die Taste einige Sekunden lang gedrückt, so aktiviert man den TIMER, durch den der Motor nach 5 Minuten angehalten wird (gleichzeitig blinkt auf dem Display die der gewährten Geschwindigkeit entsprechende Nummer). Der Timer bleibt bei Ändern der Motorgeschwindigkeit in Betrieb und kann durch erneutes Drücken der Taste ausgeschaltet werden.

Bedienung gemäß Abb. 17: Schalter A : LICT; Position 0: Licht an, Position 1: Licht aus. Schalter B - MOTORGESCHWINDIGKEIT: Möglichkeit die Regulierung der Betriebsgeschwindigkeit des Motors. Position 0: Motor im Stillstand. C : Motorfunktionsanzeige.

Bedienung gemäß Abb. 18: Taste A: Licht einschalten/ausschalten; alle 30 Betriebsstunden leuchtet die zutreffende Anzeige (S) auf und dies bedeutet, dass die Fettfilter zu reinigen sind; alle 120 Betriebsstunden blinkt die zutreffende Anzeige (S) auf und dies bedeutet, dass die Fettfilter gereinigt und die Kohlefilter ersetzt werden müssen. Zur Wiederaufnahme der Stundenzahlung (RESET) muss die Taste A circa 1" lang gedrückt werden (während die Anzeige S eingeschaltet ist). Taste B: Schaltet den Motor mit der Geschwindigkeit 1 ein (die zutreffende Anzeige leuchtet auf); halt man die Taste circa 1" lang gedrückt, wird der Motor ausgeschaltet; wird die Taste ein zweites Mal betätig (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5' kommt der Motor zum Stillstand (die Anzeige blinkt). Taste C: Schaltet den Motor mit der Geschwindigkeit 2 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätig (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5' kommt der Motor zum Stillstand (die Anzeige blinkt). Taste D: Schaltet den Motor mit der Geschwindigkeit 3 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätig (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5' kommt der Motor zum Stillstand (die Anzeige blinkt). Taste E: Schaltet den Motor mit der Geschwindigkeit 4 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätig (während die Anzeige leuchtet) erfolgt die Aktivierung des TIMERS und nach 5' kommt der Motor zum Stillstand (die Anzeige blinkt).

Mit besonderer Sorgfalt sind die Fettfilter zu behandeln: Hat das von Ihnen erworbene Modell die in Abb. 15/16 dargestellen Bedienung: die Fettfilter sind jeweils nach etwa 30 Betriebsstunden zu reinigen (wenn das mittlere Segment auf dem Display ununterbrochen aufleucht oder blinkt). Die Filter mit einem neutralen Reiniger waschen. Nach Wiedereinsetzen der vereinigten Filter 2 Sekunden lang die Taste R (Reset) drucken, damit die Zahlung neu beginnnt. Hat das von Ihnen erworbene Modell die in Abb. 17 dargestellen Bedienung: Der Fettfilter ist periodisch in Abhängigkeit vom Gebrauch (mindestens jedoch alle zwei Monate) zu reinigen. Die Filter mit einem neutralen Reiniger waschen. Hat das von Ihnen erworbene Modell die in Abb. 18 dargestellen Bedienung: die Fettfilter sind jeweils nach etwa 30 Betriebsstunden zu reinigen (wenn die Anzeige der Lichttaste aufleucht - Abb.18S). Die Filter mit einem neutralen Reiniger waschen. Sind die Filter wieder eingesetzt, zur Wiederaufnahme der Stundenzahlung circa 1" lang die Taste Licht (Abb. 18A) gedrückt halten, während die Anzeige (S) leuchtet. ACHTUNG: Die Metall-Fettfilter mussen regelmäßig gereinigt werden, wobei die obigen Anweisungen zu beachten sind. Fettfilter aus Synthetikmaterial (weiB) mussen hingegen ebenso halten ausgetauscht werden, wie Metallfilter gereinigt werden mussen.

Demontage der Fettfilter:

• Bei dem in Abb. 6 gezeigten Modell ist zunachst das Metallgitter durch Verschieben der 2 seitlichen Klammern (A) zu entfernen. Filterhalter abnehmer (Abb. 19F) und anschließend Fettfilter (Abb. 19G) aus Metall (oder Synthetikgewebe) Herausnahmen.
• Bei den Abb. 7 und 8 gezeigten Modellen ist der (die) Metall-Fettfilter durch Verschieben der Klammer B zu entfernen und anschließend der Filter nach außen zu drehen.

Ersatz der Kohlefilter: Bei Benutzung des Geräts in der Umluftversion mussen die Kohlefilter ersetzt werden. Hat das von Ihnen erworbene Modell die in Abb. 15/16 dargestellen Bedienung, mussen Sie die Kohlefilter dann ersetzen, wenn das mittlere Segment aufblinkt (d. h. nach jeweils 120 Betriebsstunden). Hat das von Ihnen erworbene Modell die in Abbildung 17 dargestellen Bedienung, mussen Sie die Kohlefilter in Abhängigkeit vom Gebrauch im Durchschnitt alle 6 Monate ersetzen. Hat das von Ihnen erworbene Modell die in Abb. 18 dargestellen Bedienung, mussen Sie die Kohlefilter austauschen, wenn die Anzeige der Lichttaste (Abb. 18S) blinkt, d. h. alle 120 Betriebsstunden).

Demontage des (der) Kohlefilter(s): vor Demontage des (der) Kohlefilter(s) muss zunachst das Gitter und/oder die Fettfilter entfernt werden; hierzu sind die unter Punkt 3 des Abschnitts „Installation der Abluftversion" aufgeführten Anweisungen zu befolgen. AnschlieBend sind die Kohlefilter durch Drehen derselben herauszunehmen, um sie aus den Stiften auszuhängen (Filter im Gegenuhrzeigersinn drehen, wie in den Abbildungen 12, 13, oder 14 gezeigt wird).

Beleuchtung

• Bei dem in Abb. 20 dargestellen Modell: Um Halogenlampen zu ersetzen, den Deckel durch Einwirken auf den passenden Schlits öffnen. Mit Lampen derselben Art ersetzen. ACHTUNG: Glaskolben nicht mit bloßen Händen anfassen.

• Bei dem in Abb. 21 dargestellen Modell: zum Austausch der Gluhbirne ist das Metallgitter durch Verschieben der 2 seitlichen Klammern A zu entfern und anschließend die Birne hersauszudrehen. Mit Lampen derselben Art

ersetzen.

• Bei dem in Abb. 22 dargestellen Modell: zum Austausch der Gluhbirne ist der (die) Filter durch Verschieben der Klammer zu entfernen und anschließend der Filter nach außen zu drehen. Metallgitter durch Verschieben der 2 seitlichen Klammern (C) entfernen. Mit Lampen derselben Art ersetzen.

• Wenn das LED-Licht beschädigt ist, sollte es durch den Hersteller, einen autorisierten technischen Dienst oder eine Person mit ähnlichen Qualifikationen ausgetaucht werden, was die Vorbeugung jeglicher Art von Gefahren ermöglich.
