BEDIENUNGSANLEITUNG D205 DoorBird

Seite 20-38
Installationsanleitung
IP Video Türstation
D20x Serie

Page 39-58
Manuel d'installation
Interphone video IP
Série D20x

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Germany

Web: www.doorbird.com

Email: [e-mail]

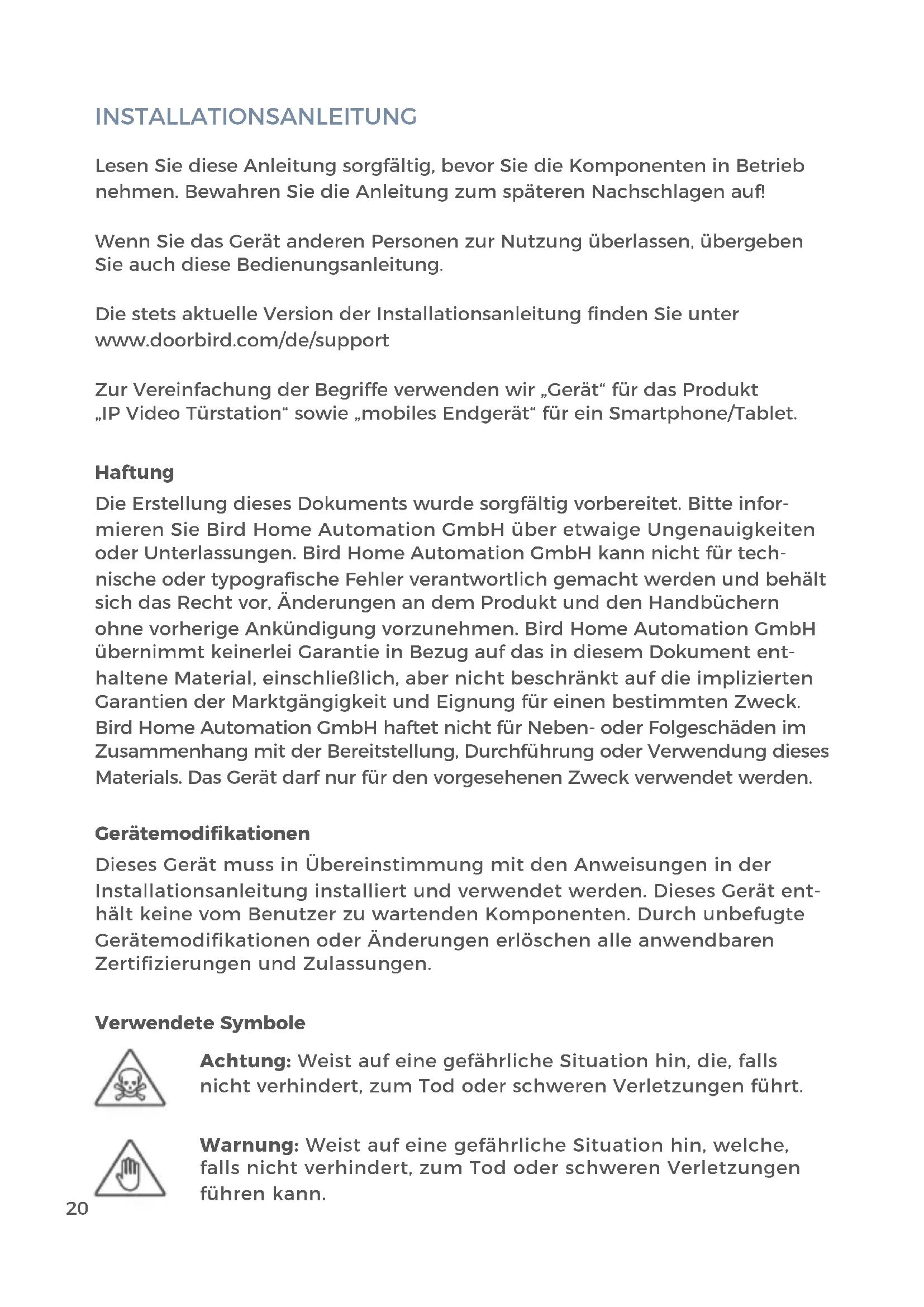

INSTALLATIONSANLEITUNG

Lesen Sie diese Anleitung sorgfältig, bevor Sie die Komponenten in Betriebnehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Die stets aktuelle Version der Installationsanleitung findsen Sie unter www.doorbird.com/de/support

Zur Vereinfachung der Begriffe verwenden wir „Gerät“ für das Produkt „IP Video Türstation“ sowie „mobiles Endgerät“ für ein Smartphone/Tablet.

Haftung

Die Erstellung these Dokuments wurde sorgfältigVBorbereitet.itte informieren Sie Bird Home Automation GmbH uber etwaige Ungenaugkeiten oder Unterlassungen. Bird Home Automation GmbH kann nicht fur technische oder typografische Fehler verantwortlich gemacht werden und behalt sich das Recht vor, Änderungen an dem Produkt und den Handbuchern ohne vorherige Ankündigung vorzunehmen. Bird Home Automation GmbH übernimmt keinerlei Garantie in Bezug auf das in dieserm Dokument enthaltene Material, einschließlich, aber nicht beschränkt auf die implizierten Garantien der Marktgängigkeit und Eignung fur einen bestimmten Zweck. Bird Home Automation GmbH haftet nicht fur Neben- oder Folgeschäden im Zusammenhang mit der Bereitstellung, Durchführung oder Verwendung these Materials. Das Gerätarf nur fur den vorgesehenen Zweck verwendet werden.

Gerätemodifikationen

Dieses Gerät muss in Übereinstimmung mit den Anweisungen in der Installationsanleitung installiert und verwendet werden. Dieses Gerät enthalt keine vom Benutzer zu wartenden Komponenten. Durch unbefugte Gerätemodifikationen oder Änderungen erlösen alle anwendbaren Zertifizierungen und Zulassungen.

Verwendete Symbole

Achtung: Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zum Tod oder schweren Verletzungen führt.

Warning: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zum Tod oder schweren Verletzungen führen kann.

Vorsicht: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu geringfugiger oder mäßiger Verletzung führen kann.

Bitte beachten: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Sachschäden führen kann.

Wichtig: Weist auf wichtige Informationen hin, die den richtigen Betrieb des Produkts gewährleisten.

Hinweis: Weist auf nützliche Informationen hin, die die optimale Verwendung des Geräts unterstützen.

Gefahrenhinweise

WARNING

• Einbau, Montage und Servicearbeiten elek trischer Geräte)dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Bei Nichtbeachten besteht die Gefahr schwerer gesundheitlicher Schäden oder Lebensgefahr durch elektrische Stromschläge.
• Geräte mit 110-240 V Anschluss: Das Gerätarf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist der Netzstecker zuziehen.
• Benutzen Sie für die Stromversorgung des Gerätes ausschließlich das mitgelieferte Originalnetzteil oder einen in dieser Anleitung empfohlenen PoE-Switch/PoE-Injektor (sofern das Gerät PoE unterstützt).
• Durch elektrostatische Aufladung kann bei direktem Kontakt mit der Leiterplatte das Gerät zerstört werden. Vermeiden Sie dazu ein direktes Berühren der Leiterplatte zu jeder Zeit.
• Norm EN 60065 bzw. EN 60950 bzw. EN 62368 beachten.
• Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionstörung aufweist. Im Zweifelsfall halten Sie das Gerät von einer autorisierten Fachkraft prufen.
• Öffnen Sie das Gerät nicht. In solchen Fälle erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät enthalt keine durch den Anwender zu wartenden

Teile. Im Fehlerfall,Listen Sie das Gerät von einer autorisierten Fachkraft prufen.

• Aus Sicherheits-, Zulassungs- und Lizenzgrüden (CE/FCC/IC etc.) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
• Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu playen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tügen, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.
• Das Gerät ist kein Spielzeug! Erlauben Sie Säuglingen und Kindern nicht damit zu playen.
• Um Erstickungsgefahr zu vermeiden, halten Sie das Verpackungsmaterial von Säuglingen und Kindern fern. Plastikfolien/tuten, Styroporteile etc. sind kein Spielzeug und konnen gefährlich für Kinder sein. Entsorgen Sie das Verpackungsmaterial(sofort nach der Entnahme des Produkts. Verwenden Sie das Verpackungsmaterial nicht wieder.
• Verlegen Sie Kabel stets so, dass diese keine Gefährdungen für Menschen und Haustiere darstellen.
• An Teilen im Gerät liegt Spannung an. Berühren Sie keine Teile, die nicht mit der Installation, der Verdrahtung oder dem Anschluss verbunden sind. Elektrische Stromschäge können die Folge sein.
• Halten Sie die Geräte von Wasser oder anderen Flüssigkeiten fern, die nicht als wetterfest gekennzeichnet sind.
• Führren Sie keine Installation durch und stellen Sie keine Verbindungen her, während die Stromversorgung eingeschaltet ist. Beschädigungen am Gerät oder elektrische Stromschäge können die Folge sein.
• Bevor Sie die Stromversorgung einschalten, stellen Sie safer, dass die Drahte nicht gekreuzt oder kurzgeschlossen sind. Feuer oder elektrische Stromschlagen konnen die Folge sein.
• Hochspannung kann internvorhanden sein. Öffnen Sie das Gerät nicht. Elektrische Stromschläge können die Folge sein.
• Das Gerät ist nicht explosionsgeschützt. Nicht in der Höhe von Gasen oder brennbaren Materialien installieren oder verwenden. Feuer oder Explosion können entstehen.
• Installieren Sie nicht zwei Stromversorgungen parallel zu einem einzigen Eingang. Feuer oder Beschädigung des Gerätes konnen

entstehen. Achten Sie darauf, nur ein einziges Netzteil an das Gerät anzuschreiben.
- Schließen Sie keinen Anschluss am Gerät an eine Netzstromleitung an. Feuer oder elektrische Stromschläge können die Folge sein.
- Stellen Sie sicher, dass das Netzkabel nicht beschädigt oder gequetscht ist. Wenn das Netzkabel gebrochen ist, kann es zu einem Brand oder elektrischen Stromschlag kommt.
- Nichts mit nassen Handen anstecken oder abziehen. Elektrische Stromschläge können die Folge sein.
- Führren Sie kein Metall oder brennbares Material in das Gerät. Feuer, elektrische Stromschläge oder Gerätestörungen können die Folge sein.
- Bestehende Verdrahtungen wie Türgong verdraught usw. können Hochspannungs-Wechselstrom enthalten. Schäden am Gerät oder elektrische Stromschläge können auftreten. Die Verdrahtung und Installation muss von einem qualifizierten Elektriker durchgeführt werden.
- Gerätemontage an Wand oder Decke: Vermeiden Sie Installationsorte, an denen das Gerät Erschüttungen oder Stößen ausgesetzt ist.
- Bei Geräten mit Erdungsklemmen muss eine Erdung angeschlossen werden. Feuer oder Gerätestörungen können die Folge sein.
- Bei Geräten mit Kunststoffglas oder Echtglas, keinen hohen Druck auf das Glas ausüb. Bei Bruch kann es zu Verletzungen kommt.
- Bei Geräten mit LCD, wenn LCD beschädigt ist, nicht mit dem Flüssigkristall in Kontakt kommt. Verletzungen können die Folge sein. Wenn nötig, spülen Sie den Mund aus, reinigen Sie ihre Augen oder Haut mit klarem Wasser für mindestens 15 Minuten und wenden Sie sich an ihren Arzt.
- Bringen Sie nichts auf dem Gerät an und verdecken Sie das Gerät nicht mit einem Tuch, Silikon, Klebstoff, Farbe, separator Abeckung etc. Es konnen Feuer- oder Gerätestörungen auftreten.
- Installieren Sie das Gerät nicht an einer der folgenden Orte. Feuer, Stromschlag oder Gerätestörungen können die Folge sein.
- Orte unter direktem Sonnenlicht oder Orte in der Nähe von Heizgeräten, die in der Temperatur variieren.
- Orte mit Staub, Öl, Chemikalien, Schwefelwasserstoff (heiße Quellen).
- Orte, die extremer Feuchtigkeit und Luft-feuchtigkeit ausgesetzt sind, wie Bäder, Keller, Gewächshäuser, etc.

WARNING

• Orte, an denen die Temperatur extrem niedrig ist, wie z. B. in einem gekühlten Bereich oder vor einer Klimaanlage.

• Orte, die Dampf oder Rauch ausgesetzt sind (z.B. in der Höhe von Heiz- oder Kochflächen).

• Orte, an denen Gerausch erzeugende Geräte wie Dimmschalter oder Wechselrichter-Elektrogeräte in unmittelbarer Höhe sind.

• Orte, die früufigen Vibrationen oder Stößen ausgesetzt sind.

• Bei Geräten mit Gegensprechfunktion ist darauf zu achten, dass ein Anruftest durchgeführt wird, bei dem beiden Gegensprechgeräte auf geringer Lautstärke eingestellt sind. Ein plötzlicher Anruf etc. kann ankommen und das Gehör schädigen.

• Wenn das Gerät nicht ordnungsgemäß Funktioniert,ziehen Sie den Netzstecker aus der Steckdose.

• Alle Geräte, die nicht als wetterfest gekennzeichnet sind, sind nur für den Innenbereich konzipiert und nicht im Freien zu benutzen.

• Geräte, die als wetterfest gekennzeichnet sind, nicht mit Hochdruckwasser besprühen. Gerätestörungen können die Folge sein.

• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-achten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Gewährleistungs-anspruch! Für Folgeschäden übernehmen wir keine Haftung.

Sicherheitsanweisungen

NOTICE

• Die Verwendung des Geräts muss unter Beachtung der örtlich geltenden rechtlichen Bestimmungen erfolgen.

Lagern Sie das Gerät in einer trockenen und belufteten Umgebung.

• Achten Sie darauf, dass das Gerät[weder Stößen noch starkem Druck ausgesetzt ist.

• Installieren Sie das Gerät nicht an instabilen Halterungen, Oberflächen oder Wänden. Stellen Sie sicher, dass das Material stabil genug ist, um das Gewicht des Geräts zu tragen.

• Verwenden Sie bei der Installation des Geräts ausschließlich passende

Werkzeuge. Ein zu großer Kraftaufwand mit Werkzeugen kann das Gerät beschädigen.
- Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel.
- Verwenden Sie zum Reinigen ein sauberes, trockenes Tuch.
- Verwenden Sie nur Zubehör, das den technischen Daten des Geräts entspricht. Dieses ist von Bird Home Automation GmbH erhältlich.
- Verwenden Sie ausschließlich Ersatzteile die von Bird Home Automation GmbH bereitge-stellt oder empfohlen werden.
- Versuchen Sie nicht, das Gerät selbstständig zu reparieren. Wenden Sie sich bezüglich Reparatur und Wartung an Bird Home Automation GmbH.
- Halten Sie das Gerät mehr als 1 m (3,3")entaft von Mikrowelle, Radio, TV, WLAN Router und anderen drahtlosen Geräten.
- Bei Geräten mit Gegensprechfunktion oder eingebautem Laufsprecher oder eingebautem Mikrofon oder Signalübertragungsfunktion, installieren Sie die Dühte mehr als 30 cm (12") entfernt von 100-240 V Wechselstromver drahtung. Ansonsten können Wechselstrominduzierte Gerausche und/oder Geräte-Störungen auftreten.
- Installieren Sie das Gerät in einem Bereich, der für zukünftige Inspektionen, Reparaturen und Wartungen zugänglich ist.
- Wenn das Gerät in der Höhe eines Mobiltelefons verwendet wird, kann das Gerät gestört werden.
- Das Gerät kann beschädigt werden, wenn es fallen gelassen wird. Mit Vorsicht behandeln.
- Das Gerät wird während eines Stromausfalls außer Betrieb gesetzt.
- Bei Geräten mit Gegensprechfunktion oder eingebautem Laufsprecher oder eingebautem Mikrofon kann das Gerät in Bereichen, in denen Antennen von Mobilfunksenden, Radio- oder TV-Senden in der Höhe sind, beeinträchtigt werden.
- Bei Geräten mit LCD-Bildschirm muss im Voraus darauf auf hingewiesen werden, dass bei einem LCD-Panel, obwohl es mit sehr hohen Prätzisions techniken hergestellt wird, unvermeidlich ein sehr kleiner Teil seiner Bildelemente nicht immer beleuchtet oder gar nicht beleuchten wird. Dies gilt nicht als Gerätefehler.
- Bei Geräten mit Gegensprechfunktion konnen Umgebungsgeräusche um das Gerät herum eine reibungslose Kommunikation behindern. Dies ist keine Fehlfunktion.

NOTICE

• Bei Geräten mit Benutzername/Passwort ist der Anwender für den Zugriff mittels Benutzername/Passwort auf das Gerät verantwortlich. Vergewissern Sie sich ein Password zu verwenden, das von einem Dritten nicht leicht erraten werden kann. Wir empfehlen Ohnen, das Password regelmäßig zu ändern.

• Wir haften unter keinen Umständen für Schäden, die aufgrund von Fehlern in der Stromversorgung, Netzwerkgeräten oder Endgeräten auftreten; Ausfälle aufgrund von Internetanbietern und Mobilfunkanbietern; Ausfälle aufgrund von getrennten oder gestörten Leitungen und andere Übertragungs-verluste, die es unmöglich machen, unseren Dienst zu erbringen, sowie allen anderen Ursachen die außerhalb unserer Verantwortung liegen; Oder, wenn während der Übertragung ein Fehler oder fehlende Daten auftreten.

Transport

Bei Bedarf transportieren Sie das Gerät in der Originalverpackung oder einer entsprechenden Verpackung, so dass Schäden vermieden werden.

Gewährleistung

Informationen zur Gewährleistung des Geräts finden Sie unter www.doorbird.com/de/warranty

Dieses Symbol auf Produkten oder begleitenden Dokumenten weist daraufhin, dass elektrische oder elektronische Geräte nicht mit dem allgemeinen Hausmüll entsorgt werden sollen.itte bringen Sie solche Produkte zu den vorgesehenen Sammelstellen, wo sie kostenfrei entgegenogenommen und der geeigneten Abfall- und Wiederverwertung zugeführrt werden. Alternatively dazu konnen Sie in einigen Ländern die Produkte beim Kauf eines äquivalenten neuen Produktes auch bei einem ortlichen Einzelhändler zusückgeben. Die ordnungsgemäß Entsorgung theses Produkteträgt dazu bei, wertvolle Rohstoffe zu sparen und möglichen negativen Auswirkungen auf die Gesundheit und die Umwelt vorzubeugen, die durch eine ungeeignete Abfallentsorgung entstehen konnen. Bei den ortlichen Behörden erhalten Sie genauere Informationen zu ihrer{nachsten zuständigen Sammelstelle. Abhängig von der nationalen Gesetzgebung konnen fur die unvorschriftsmäßige Entsorgung solcher Abfälle Strafen verhängt werden.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur in der Europäischen Union. Wenn Sie diesen Produkt wegwerfen möchten, kontaktieren Sieitte die zuständigen Behörden oder Handler in Ihrlem Land, um sich über die vorschrifsmäßige Entsorgung zu informieren.

KOMPONENTEN

Inhalt

• 1x DoorBird IP Video Türstation
  1x Montagegehause / Montageplatte
• 1x Steckernetzteil mit vier Landesadaptern
• 1x Externe 2,4 GHz WLAN Antenna
• 1x Externe 433 MHz RFID Antenne
• 2x Antennenveränderungskabel
• 1x Schraubenpaket mit Kleinteilen und Stoßverbindern
  1x Installationsanleitung
• 1x Quickstartanleitung

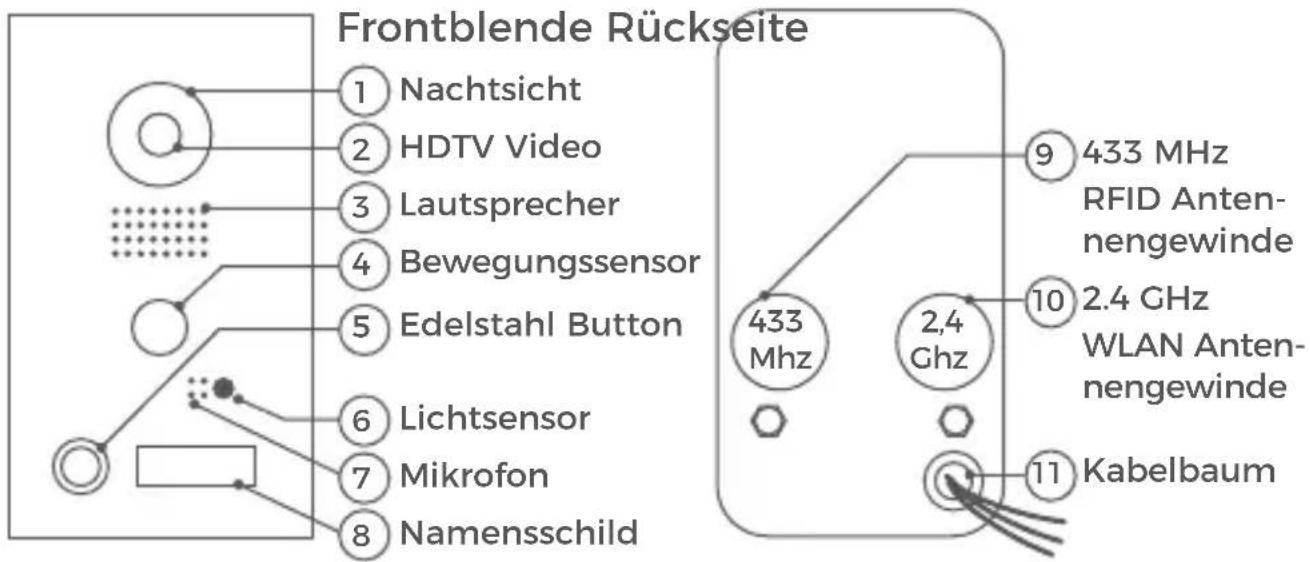

Video Türstation

1) Nachtsicht Superhelle Infrarot-LEDs, sind im Dunklen aktiv (für Menschen unsichtbares Infrarotlicht, 850nm)
2) HDTV Video Hemispherische Ultraweitwinkel-Linse, 180°
3) Lautsprecher
Großer und sprachoptimieter
Breitbandlautsprecher
4) Bewegungssensor 180^ Infrarot Bewegungssensor für Alarmierung
5) Edelstahl Button Mit beleuchteten LED Ring (nachts), agiert auch als Diagnose-LED

6) Lichtsensor Für den Nachtsichtmodus
7) Mikrofon Mit aktiver Gerauschunter drückung
8) Namensschild
Beleuchtet (nachts)
9) 433 MHz RFID Antennengewinde
Für den Anschluss der externen
433 MHz RFID Antenne
10) 2,4 GHZ WLAN Antennengewinde Für die Sicherheitsschraube
11)Kabelbaum For den Anschluss an das Stromnetz, Netzwerk etc.

VIDEO

Sie können die Installation durch unsere Installationsvideos auf www.doorbird.com/de/support begleiten setzen. In den Videos wird jeder Installationsschritt einzeln und gut dokumentiert dargestellt.

INSTALLATION

Alle folgenden Schritte sollenn von einem fachkundigen Erwachenensorsamsam und unter Berücksichtigung sämtlicher geltender Schutzvorschriften durchgeführt werden. Sollten Sie Fragen haben, wenden Sie sichitte direkt an uns oder einen kompetenten Fachmann. Achten Sie darauf, dass alle Drahte, die Sie für die Installation verwenden, über die gesamte Länge unbeschädigt und für die Verwendungsart zugelassen sind.

Netzwerkgeschwindigkeit und Netzwerkkomponenten

Stellen Sie sicher, dass ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügt. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitsstest durchführren. Das Nutzererlebnis ist nur so gut wie ihre Netzwerkgeschwindigkeit, Netzwerkstabilität und Qualität ihrer Netzwerkkomponenten, wie z.B. Ihr Internetrouter und WLAN Access Points oder WLAN Repeater. Stellen Sie sicher, dass auch ihre Netzwerkkomponenten nicht äter als 2 Jahre sind, von einem namhaften Hersteller gefertigt

wurden und über die neuste Firmware verfügen. Sind diese Voraussetzungen nicht erhält, kann es z.B. dazu kommt, dass Audio- und Videoverbindungen schlecht sind oder Push-Nachrichten verzögert oder gar nicht auf Ihrsmartophone oder Tablet ankommen.

High Speed Internet (Festnetz): DSL, Kabel oder Glasfaser Netzwerk: 802.11b/g/n 2.4 GHz oder Ethernet Netzwerk, mit DHCP

Schalten Sie den Strom sámttlicher zum Montageort führenden Leitungen ab, d.h. z.B. den Strom für die Türstation, den Türgong, elektrischer Türoffner, PoE-Switch / PoE-Injektor etc.

SCHRITT 2: DEMONTAGE DER BESTEHENDEN TÜRKLINGEL

Montieren Sie, falls an der Hauswand bereits vorhanden, die bestehende Turklingel ab.

SCHRITT 3: MONTAGEORT FESTLEGEN

Das Gerät verwendet eine hemisphärische Ultraweitwinkel Linse, so dass selbst bei einem minimalen Abstand der Person von 50 cm (19.68 in) zum Gerät eine geringe Montagehöhe ausreicht. Daher ist das Objektiv auch Mechanisch nicht verstelltbar. Die Kameralinse sollte sich auf einer Höhe von mindestens 145 cm (57 in) befinden. Sie sollen den korrekte Höhe vor der endgültigen Montage testen.

Bei der Auswahl des Montageortes sind die Lichtverhältnisse zu beachten. Vermeiden Sie direkte Sonneneinstrahlung, direkte Hintergrundbeleuchtung und reflektierende Oberflächen.

Setzen Sie das Gerät keinem direktem Sonnenlicht aus.

Die Gehäuse temperatur kann die maximal zulässige Temperaturgrenze überschreiben. Dies kann zu Beschädigungen elektrischer und mechanischer Komponenten des Geräts und zu Verletzungen führen, insbesondere bei der Berührung von Außenteilen des Geräts. Weiße und helle silberfarbene Frontblenden absorbieren weniger Sonnenlicht als dunkle.

Ein Bildsensor darf keiner direkten Sonneneinstrahlung über langere Zeit ausgesetzt werden. Direkte Sonneneinstrahlung lasst die Kamera „erblinden" und kann die kleinen Farbfilter auf dem Bildsensorchip dauerhaft beschädigen.

Ein durch direkte Sonneneinstrahlung hervorgerufener Defekt ist nicht von der Gewährleistung abgedeckt.

SCHRITT 4: STROMVERSORGUNG

Die Video Türstation kann mit dem mitgelieferten Steckernetzteil über zwei einfache Klingeldrähte oder per PoE (Power over Ethernet) über ein Netzwerkkabel mit Strom versorgt werden. Optional kann die Video Tür station auch mit einem Hutschienennetzteil, das Sie direkt von uns beziehen können, mit Strom versorgt werden.

Die Video Türstation hat keine Batterie als Stromversorgung. Eine Netzstromversorgung erlaubt On-demand live Video, jederzeit, und nicht nur, wenn ein Besucher die Turklingel betägt hat.

Stromversorgung per Steckernetzteil

Zur Stromversorgung der Video Türstation per Steckernetzteil werden zwei iso lierte Drahte bereitsigt. Diese Drahte sind im Normalfall bereits vorhanden und frei, wenn Sie die bestehende Turklingel abmontiert haben. Verwenden Sie ausschließlich das mitgelieferte Steckernetzteil oder bei uns separat erhältliche Hutschienennetzteil, da diese speziell stabilisiert und mit einer integrierten Audio Störungsunterrückung ausgestattet sind. Andere Netzteile konnen die Video Türstation zerstoren und schlechte Übertragungsqualität verursachen.

Durch Verwenden eines anderen Netzeils erlischt automatisch die Gewährleistung. Das Steckernetzteil wird im Innbereich Ihres Hauses, üblicherweise dort, wo die zwei Drahte ihrer vorherigen Turklingel im Hausinneren aus der Wand kommt, in eine Wandsteckdose gesteckt.

Stecken Sie das Steckernetzteil noch nicht in die Wandsteckdose. Verbinden Sie das Steckernetzteil im Hausinneren mit den mitgelieferten Stoßverbindern mit den zwei Drahten, die Sie für die Stromversorgung nutzen möchten.

Stromversorgung per PoE (alternativ!)

Zur Stromversorgung der Video Türstation per PoE Switch (z.B. D-Link DGS1008P) oder PoE Injektor (z.B. TP-Link TL-PoE150S) nach PoE Standard IEEE 802.3af Mode A werden die vier Drahte mit den Nummern 1, 2, 3 und 6 eines Cat.5 Netzwerkkabels oder better benutzt. Es muss zwingend ein Cat.5 Netzwerkkabel oder better zum Einsatz kommt, da Netzwerksignale nur über vollständig isolierte, abgeschirmte und verdrillte Kabel übertragen werden können. Wenn Sie PoE als Stromversorgung nutzen, ist die WLAN Schnittstelle der Video Türstation automatisch inaktiv, die vier Drahte für PoE sind dann gleichzeitig die Datenleitung. Sollte Ihr PoE Switch oder PoE Injektor keinen PoE Standard IEEE 802.3af Mode A unterstützen, wird die Video Türstation nicht starten (siehe Diagnose-LED und Diagnose-Tone).

1. Trennen Sie den vorgesehenen PoE Switch oder PoE Injektor vom Stromnetz.
2. Führren Sie das Netzwerkkabel zum Montageort der Video Turstation.

Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE.

SCHRITT 5: WEITERERE ANSCHLUSSE (OPTIONAL!)

Führer Sie, wenn gewünscht, weitere Drachte zum Montageort der Video Turstation. Die in thisem Abschnitt genannten Drachte bzw. Anschlussmöglichkeiten sind optional.

Netzwerkverbindung

Sie können die Video Türstation per WLAN oder alternatively per Netzwerkkabel (Ethernet) mit ihrem vorhandenen Netzwerk verbinden. Aus Stabilitätsgründen empfehlen wir grundsätzlich ein Netzwerkkabel zu nutzen, da WLAN störempfindlich ist (Reichweite, abschirmende Hauswände, Zuverlässigkeit, fremde WLAN Netze, störende Funksender in der Höhe und vieles mehr).

Die Video Türstation kann über POE oder dem mitgelieferten Steckernetzteil mit Strom versorgt werden. Wenn Sie POE als Stromversorgung nutzen, ist die WLAN Schnittstelle der Video Türstation inaktiv.

Verwenden Sie ausschließlich vier Drahte (1, 2, 3, 6) eines Netzwerkkabels nach Cat.5 Standard oder better. Die anderen vier Drahte des Netzwerkkabels (4, 5, 7, 8) werden nicht benötigt und auch nicht an die Video Türstation angeschlossen.

Vier isolierte, abgeschirmte und verdrillte Drahte eines Netzwerk-kabels nach Cat.5 Standard oder better.

Schließen Sie das Netzwerkkabel im Haus an ihren Internet router an bzw. an ihren PoE Switch oder PoE Injektor, der mit ihrem Internetruter verbunden ist.

Elektrische Türoffner

Die Video Türstation verfügt über einen potentialfreien Relaiskontakt für standardisierte elektrische Tür-, Tor- oder Garagenöffner (zwei Drahte). Es besteht die Möglichkeit, alle elektrischen Türoeffner anzuschreiben, die im Spannungsbereich bis 24 V (AC/DC) bei einem max. Strom von 1 A arbeiten. Die Video Türstation liefert keine Spannungsvorsorgung, dies erfolgt durch die separate Spannungsvorsorgung des elektrischen Türoeffners. Die Spannungsvorsorgung konnen Sie der Anleitung bzw. den technischen Daten Ihres Türoeffners entnehmen. Bei Fragen hierzu kontaktieren Sieitte den Hersteller Ihres Türoeffners.

Beispiele fürCompatible elektrische Türoffner und einen beisielhaften Anschlussplan finden Sie unter www.doorbird.com/de/support

Zwei isolierte
Drahte.

Herkömmlicher elektrischer Turgong

Wennejemand bei Ihnen an der Video Turstation klingelt,erhalten Sie umgehend eine Push-Nachricht mit Ton/Vibration auf Ihrsm Smartphone/ Tablet. Die Video Tur station verfugt zusätzlich fur den An schluss eines herkommlichen elektrischen Turgongs im Innenbereich uber einen potentialfreien Relaiskontakt. DerRelaiskontakt kann dazu verwendet werden, die separate Betriebsspannung des Turgongs zu schalten oder den Turgong uber dessen Triggereingang zu aktivieren.Wenn die Betriebsspannung des Turgongs geschalttet werden soll,darf diese nicht groBer als 24 V (AC/DC)sein.Die Stromaufnahme darf max.1A betragen. Die Video Turstation liefert keine Spannungsversorgung, dies erfolgt durch die separate Spanningsversorgung ihres herkommlichen Turgongs.Bei Fragen hierzu kontaktieren Sieitte den Hersteller Ihres Turgongs.Beispiele fur kompatible Turgongs und einen beisielhaften Anschlussplanfinden Sie unter www.doorbird.com/de/support

Zwei isolierte
Drahte.

Herkömmliche Türoffnertaster

Wenn an der Video Türstation ein elektrischer Türoffner angeschlossen ist, kann der Türoffner über die App und auch direkt über eine im Innebereich befindliche potential freie Taste oder Türoeffnertaste, angesteuert werden. Dazu ist die Türoeffnertaste an die dafür vorgesehenen Klemmen am Anschlussterminal anzuschreiben. Beachten Sieitte, dass Sie keine zusätzliche Spannung auf den Kontakt geben. Beispiele fürCompatible Türoeffnertaster und einen beisiel haften Anschlussplan finden Sie unter: www.doorbird.com/de/support

Zwei isolierte
Drahte.

SCHRITT 6: MONTAGEGEHAUSE MONTIEREN

Führn Sie die Drahte, die Sie an die Video Türstation anschließen möchten, durch die darauf vorgesehene Öffnung in das Montagegehäuse.

Befestigen Sie das Montagegehäuse. Die Befestigung des Montagegehäuses der Video Turstation Serie D20x erfolgt individuell angepasst an den Montageort. Rufen Sie ggf. einen Fachmann zu Hilfe.

Häufigste Befestigungssart des Montagegehauses:

MODELL BEFESTIGUNGSART

D201 Mit Schrauben
D202 Mit Schrauben und / oder Mörtel
D203	Mit Schrauben und / oder Mörtel. Das Montagegehäuse ist ggf. anzubohren
D204	Mit Schrauben und / oder Mörtel. Das Montagegehäuse ist ggf. anzubohren
D205 Hangt von der Umgebung / Integration ab

SCHRITT 7: DRAHTE VORBEREITEN

Entfernen Sie etwa 5mm der Isolierung am Ende der Drahte, die Sie an die Video Türstation anschließen möchten.

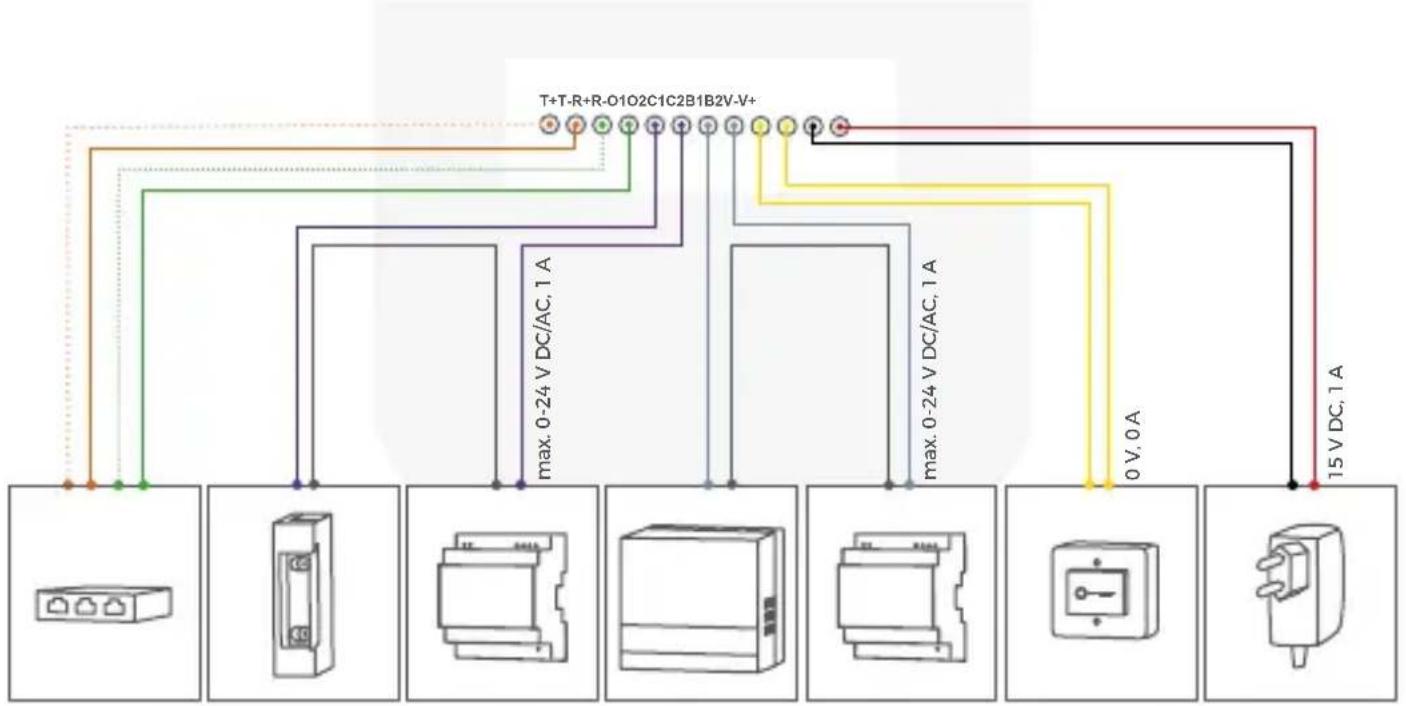

SCHRITT 8: DRAHTE ANSCHLIESSEN

Die Video Türstation verfügt auf der Rückseite für ein komfortables und sicheres Anschlieben der Drahte über einen farblich markierten Kabelbaum. Nutzen Sie geeignete Stößverbinder oder Lüsterklemmen, um die mitgelieferten Kabel mit ihren Drahten zu verbinden. Die von uns beigelegten

Stoßverbinder sind wetterfest und verfügen über einen Schrumpfschlauch, der nach der Montage z.B. vorsichtig mit einem Heißluftfon versiegelt werden kann.

ANSCHLUSS BESCHREIBUNG DRAHT

T+	Weiβ-oranger Draht des Netzwerkkabels (Nummer 1, Transmit Data +)	weiβ-orange
T-	Oranger Draht des Netzwerkkabels (Nummer 2, Transmit Data -)	orange
R+	Weiβ-grüner Draht des Netzwerkkabels (Nummer 3, Receive Data +)	weiβ-grün
R-	Grüner Draht des Netzwerkkabels (Nummer 6,Receive Data -)	grün
O1 Elektrischer Türoffner (potentialfrei) lila
O2 Elektrischer Türoffner (potentialfrei) lila
C1 Elektrischer Türgong (potentialfrei) blau
C2 Elektrischer Türgong (potentialfrei) blau
B1 Türoeffnertaster gelb
B2 Türoeffnertaster gelb
V-Netzteil Stromversorgung Minuspol (-) schwarz
V+Netzteil Stromversorgung Pluspol (+) rot

Bitte gehen Sie sorgsam beim Anschluss der Kabel vor, ein falscher Anschluss kann die Video Turstation zerstoren.

SCHRITT 9: ANTENNEN

Schrauben Sie die externe 2,4 GHz WLAN Antenne mit einem Antennenver-längerungskabel an die darauf vorgesehene Position auf der Rückseite der Video Türstation. Schrauben Sie auch die externe 433 MHz RFID Antenne mit einem Antennenverlängerungskabel an die darauf vorgesehene Position auf der Rückseite der Video Türstation. Für eine bessere Empfangs- und Sendeleistung sollen den Sie die Antennen generell aus dem Montagegehäuse herauszuführen, da diese aus Metall ist und stark abschirmt.

SCHRITT 10: ENDMONTAGE

Gilt nur für DoorBird Video Türstation D201 und D202: Schrauben Sie die Front-platte mit der daran befestigten Video Türstation an das Montagegehäuse mit den beiliegenden Sicherheitsschrauben und demazo passenden Schraub-Tool. Gilt nur fur DoorBird Video Turstation D203 und D204: Montieren Sie die Video Turtstation mit entsprechenden Schrauben/Dubeln an der Wand/Zaun. Gilt nur fur DoorBird Video Turtstation D205: Hangt von der Umgebung/Integration ab. Rufen Sie ggf. einen Fachmann zu Hilfe.

SCHRITT 11: INBETRIEBNAHME

Schalten Sie den Strom der zum Montageort führenden Leitungen wieder an. Ob Sie die Stromversorgung richtig angeschlossen haben, sehen Sie anhand der Diagnose-LED (leuchtet, sobald man den Strom korrekt angeschlossen hat, bis zu fünf Minuten, und permanent nachts). Die Video Türstation ist betriebsbereit (Bootvorgang, etwaige Softwareupdates etc.), sobald diese einen kurzen Diagnose-Ton aus dem integrierten Lautsprecher ausgegeben hat. Dies kann bis zu fünf Minuten dauern. Sollten Sie keinen Piepton horen, prüfen Sieitte die Stromversorgung und ob Sie, wenn Sie ein Steckernetzteil und nicht PoE verwendet haben, den Pluspol und Minuspol korrekt an die Video Türstation angeschlossen haben.

SCHRITT 12: DOWNLOAD UND INSTALLATION DER APP

Laden Sie sich die App „DoorBird" von Bird Home Automation aus dem Apple App Store bzw. Google Play Store auf Ihr mobiles Endgerät. Die stets aktuelle Version der App Bedienungsanleitung findsie unter www.doorbird.com/de/support

Wenn Sie für die Verbindung der Video Türstation zu Ihrlem Internetruter WLAN verwenden, gehen Sie zuerst auf DoorBird App „Einstellungen > WLAN Setup" und folgen Sie den Anweisungen. Wenn Sie das WLAN Setup abgeschlossen haben oder die Video Türstation per Netzwerkkabel mit ihrem

Internetrouter verbunden haben, gehen Sie auf DoorBird App „Einstellungen > Gerät hinzufügen" und klichen Sie auf das QR-Code Symbol im Feld „Benutzer". Scannen Sie den Benutzer QR-Code auf dem der Video Türstation bei lie-genden „Digital Passport".

Falls Sie Probleme beim Hinzufugen der Video Türstation zur App haben, prufen Sieitte, ob die Video Turstation online ist (www.doorbird.com/de/ checkonline). Sollte diese nicht online sein, prufen Sieitte die WLAN bzw. Netzwerkkabelverbindung der Video Turstation erneut.

Da Apple sehr hochwertige und perfekt aufeinander abgestimmte Mikrofone, Lautsprecher und digitale Audiokomponenten verwendet, ist die Sprachqualität mit einem iPhone oder iPad im Normalfall deutlich better als mit einem Android Smartphone oder Android Tablet.

DIAGNOSE-LED

These LED ist nur fünf Minutes lang beleucht, nachdem man die Video Türstation mit Strom versorgt hat (und permanent nachts). Sie leucht, sobald man die Video Türstation mit Strom versorgt.

• Permanent beleuchtet: Gerät ist mit Strom versorgt

DIAGNOSE-TÖNE

Die Video Türstation gibt nach etwa zwei bis fünf Minuten kurze Töne zur Diagnose aus, nach dem man sie mit dem Stromnetz verbunden hat.

• 1x Diagnose-Ton: Die Video Türstation ist mit dem Internet verbunden
• 2x Diagnose-Ton: Die Video Türstation kann[zwar den Router erreichen, nicht aber das Internet
• 3x Diagnose-Ton: Die Video Türstation hat keine Netzwerkverbindung

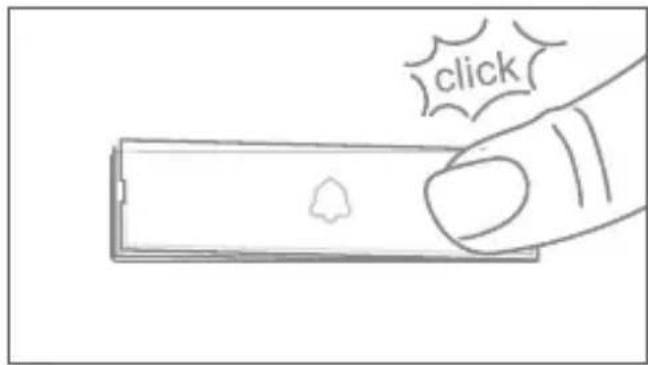

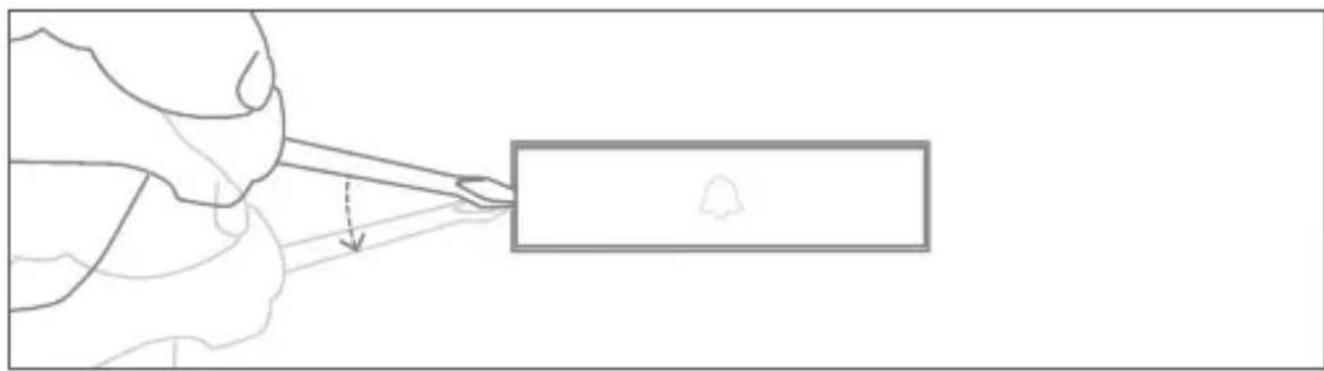

BESCHRIFTUNG IM NAMESSCHILD WECHSELN

RECHLICHE HINWEISE

Allgemeines

1. DoorBird ist ein registriertes Warenzeichen der Bird Home Automation GmbH.
2. Apple, das Apple Logo, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone und iPod touch sind Warenzeichen von Apple Inc.
3. Google, Android und Google Play sind Warenzeichen von Google, Inc.
4. Die Bluetooth® Wortmarke und Logos sind Warenzeichen von Bluetooth SIG, Inc.
5. Alle anderen Firmen- und Produktnamen können Warenzeichen der jeweiligen Firmen sein, mit denen sie in Verbindung gebracht werden.
6. Änderungen an unseren Produkten, die dem technischen Fortschritt dienen, behalten wir uns vor. Die abgebildeten Produkte konnen im Zuge der ständigen Weiterentwicklung auch optisch von den ausgelieferten Produkten abweichen.

7. Abdrucke oder Übernahme von Texten, Abbildungen und Fotos in beliebigen Medien aus dieser Anleitung - auch aussugsweise

8. sind nur mit unserer ausdrücklichen schriftlichen Genehmigung gestattet.

9. Die Gestaltung dieser Anleitung unterliegt dem Urheberschutz. Für eventuelle Irrtümer, sowie inhaltliche- bzw. Druckfehler (auch bei technischen Daten oder innerhalb von Grafiken und technischen Skizzen) übernehmen wir keine Haftung.

10. Unsere Produkte entsprechen den in Deutschland, der EU und USA geltenden technischen Richtlinien, elektrischen Bestimmungen und Telekommunikationsbestimmungen.
11. Unsere Produkte und auch die darin enthaltenen Komponenten (ICs, Software etc.) dürfen ausschließlich für zivile nichtmilitärische Zwecke eingesetzt werden.

Datenschutz und Datenischerheit

1. Für maximale Sicherheit verwendet das Gerät dieselben Verschlussungstechnologien wie beim Onlinebanking. Zu ihrer Sicherheit sind auch keine Portweiterleitungen oder DynDNS im Einsatz.
2. Der Standort des Rechenzentrums für den

Fernzugriff per App über das Internet ist verbindlich in der EU, wenn der festgestellte Internet IP-Adressen Standort des Geräts in der EU ist. Das Rechenzentrum wird nach strengsten Sicherheitsstandards betrieben.

1. Video-, Audio- und jeder andere Überwachungsmethode können durch Gesetze geregelt werden, die von Land zu Land variieren. Überprüfen Sie die Gesetze in Ihr Region vor der Installation und Verwendung these Gerätes für Überwachungszwecke.

Wenn es sich bei dem Gerät um eine Tür, Innenstation oder Kamera handelt:

• In weitere Ländern davon Videobild und Sprache erst dann übertragen werden, wenn ein Besucher geklingelt hat (Datenschutz, konfigurierbar in der App)
• Führer Sie die Montage so durch, dass sich der Erfassungsbereich der Kamera ausschließlich auf den unmittelbaren Eingangsbereich beschrankt.
• Das Gerät verfügbar ggf. über eine integrierte Besucherstorie und Bewegungssensor. Sie können diese Funktionen, wenn erforderlich aktivieren/deaktivieren.

Erkundigen Sie sich beim Eigentümer und ihrer Hausgemeinschaft, ob Sie diesen Produkt installieren und verwenden)dürfen. Bird Home Automation GmbH übernimmt keine Verantwortung fur den Missbrauch oder die Fehlkonfiguration theseis Produktsauch nicht durch unerwänschtes Offnen einer Tur.

Bird Home Automation kann nicht für Schaden haftbar gemacht werden, die durch unsachgemäß bestehende Installationen oder unsachgemäß Installation entstehen.

Weisen Sie bei Erfordernis an geeigneter Stelle und in geeigneter Form auf das Vorhandensein des Geräts hin.

Beachten Sie alle am Installationsort geltenden relevanten landespezifischen gesetzlichen Regelungen für den Einsatz von Überwachungskomponenten und Überwachungskameras.

Software Updates bzw. Aktualisierungen des Betriebssystems (so genannte „Firmware-Updates") werden im Normalfall automatisch in die Produkte der Bird Home Automation GmbH über das Internet eingespielt, sofern technisch möglich. Mit automatischen Firmware-Updates wird die Software der Produkte auf dem neusten verfügbarbaren Stand gehalten, damit sie stets zuverwässig, sicher und leistungsstark arbeiten. Durch Weiterentwicklung konnen Funktionen im Zeitverlauf hinzugeführ, erweitert oder geringfällig geändert werden. Gröbere

Änderungen bzw. Einschränkungen bereits vorhandener Funktionen erfolgen im Normalfall nur, sofern Bird Home Automation GmbH dies für erforderlich halt (z.B. aus Datenschutz-, Datensicherheits- oder Stabilitätsgrunden oder um sie auf dem Stand der Technik zu halten). Wenn ein Firmware-Update verfügbar ist, verteilen es die Server der Bird Home Automation GmbH im Normalfall automatisch an alle kompatiblen Produkte, die mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden sind. Diese Prozess erfolgt schrittweise und kann mehrere Wochen dauern. Wenn ein Produkt ein Firmware-Update erhalten, installiert es diese und startet im Normalfall neu. Installierte Firmware-Updates können nicht ruckgangig gemacht werden. Da es sich bei den Produkten und der Software der Bird Home Automation GmbH nicht um explizit kundenspezifisch entwickelte Produkte handelt, kann ein Kunde ein automatisches Update nicht verwehren, sofern das Produkt mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden ist.

Herausgeber

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Deutschland

Web: www.doorbird.com

Email: [e-mail]

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßiger überprüft und Korrekturen in der nachsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Allemagne

Web: www.doorbird.com

Email: [e-mail]

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlino

Germania

Web: www.doorbird.com

E-mail: [e-mail]

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Alemania

Web: www.doorbird.com

Email: [e-mail]
