BEDIENUNGSANLEITUNG Q1WSP052200 Workzone

Originalbetriebsanleitung ·

Mit QR-Codes schnell und einfach ans Ziel

Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel.

Was sind QR-Codes?

QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.

Ihr Vorteil: Kein lästiges Eintippen von Internet-Adressen oder Kontaktdaten!

Und so geht's

Zum Scannen des QR-Codes benötigen Sie lediglich ein Smartphone, einen installierten QR-Code-Reader sowie eine Internet-Verbindung. Einen QR-Code-Reader finden Sie in der Regel kostenlos im App Store Ihres Smartphones.

Jetzt ausprobieren

Scannen Sie einfach mit Ihrem Smartphone den folgenden QR-Code und erfahren Sie mehr über Ihr neu erworbenes ALDI-Produkt.

Ihr ALDI-Serviceportal

Alle oben genannten Informationen erhalten Sie auch im Internet über das ALDI-Serviceportal unter www.aldi-service.ch.

Lieferumfang/Geräteteile 6

Allgemeines 7

Bedienungsanleitung lesen und aufbewahren......7

Zeichenerklärung 7

Sicherheit......9

Bestimmungsgemäßer Gebrauch 9

Sicherheitshinweise....10

Erstinbetriebnahme 15

Reiniger und Lieferumfang prüfen 15

Reiniger montieren.... 16

Bedienung 16

Reiniger starten....17

Reiniger stoppen....17

Handgriff verstellen.... 18

Reiniger mit Selbstansaugung verwenden......18

Reinigungsaufsätze verwenden....19

Sprühlanze aufsetzen.... 19

Turbodüse aufsetzen....20

Vario Druckdüse aufsetzen....21

Waschbürste aufsetzen 21

Reinigungsmittel verwenden 22

Reinigung und Wartung......23

Schmutzfilter reinigen....24

Hochdruckdüsen reinigen....24

Aufbewahrung 24

Fehlersuche....25

Technische Daten....29

Konformitätserklärung 30

Ersatzteilliste 31

Entsorgung 32

Verpackung entsorgen 32

Reiniger entsorgen 32

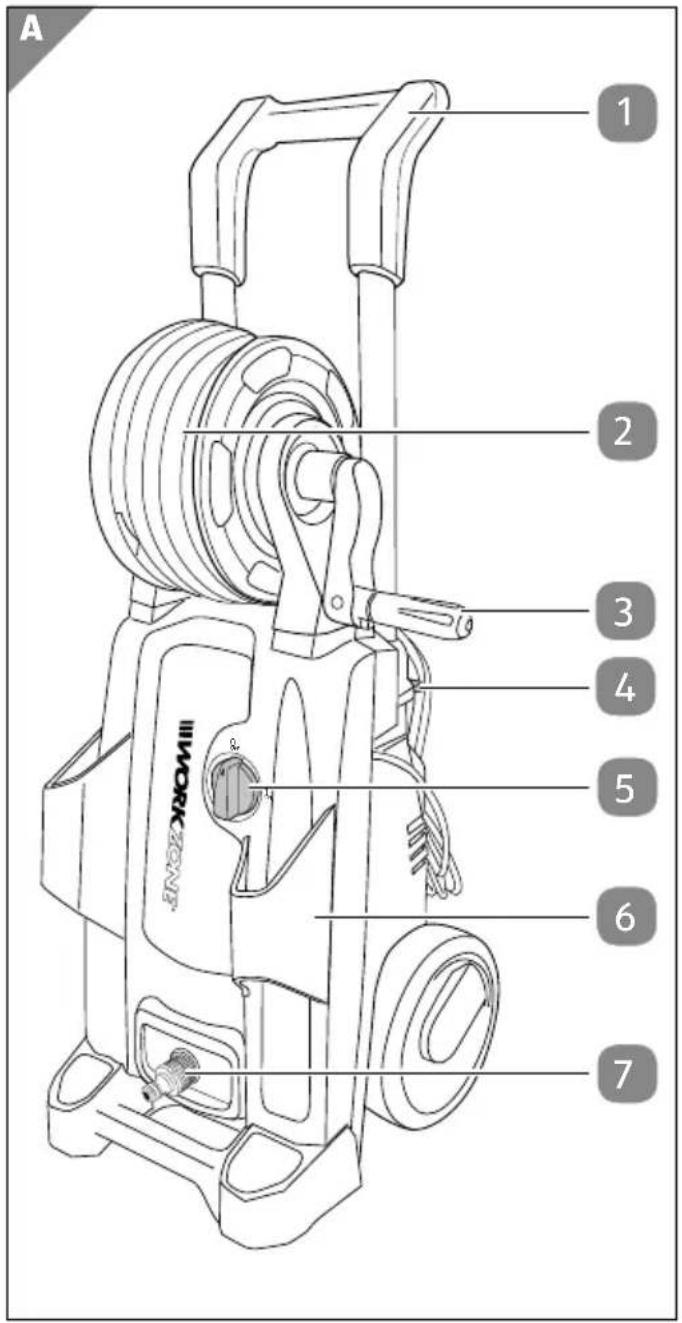

A 1 2 3 4 5 6 7 III WORKSCHW

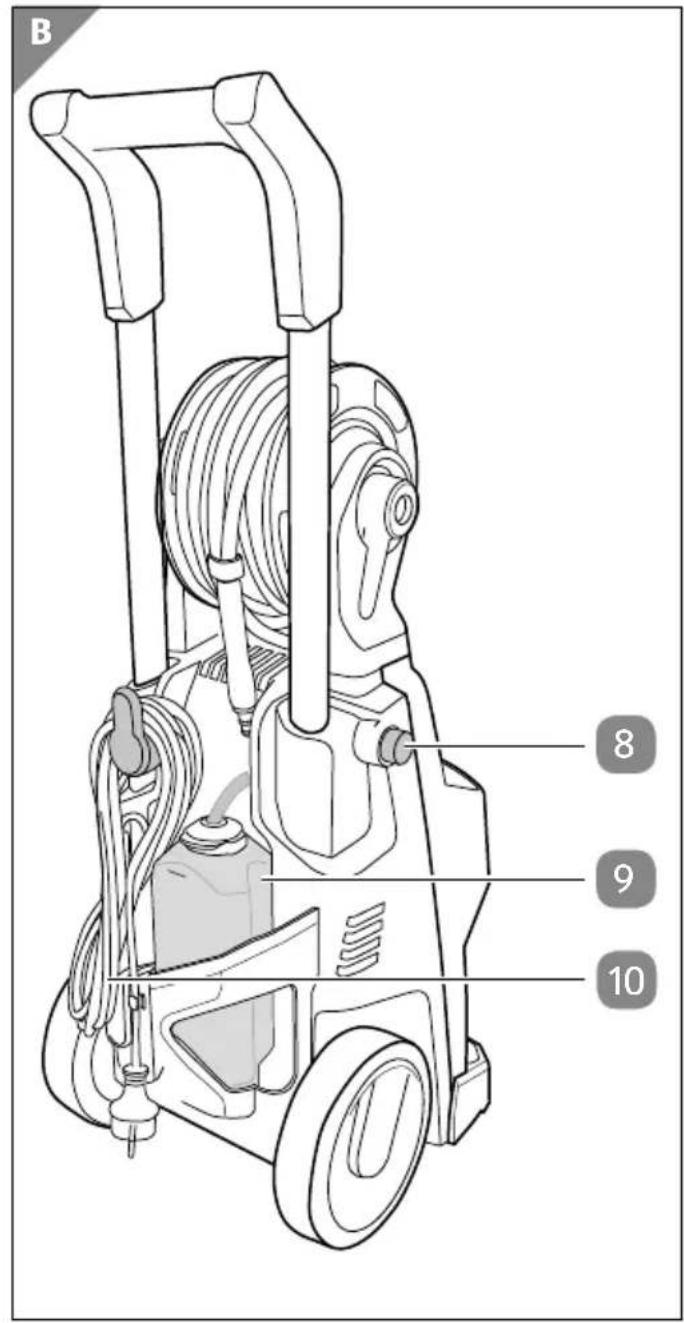

B 8 9 10

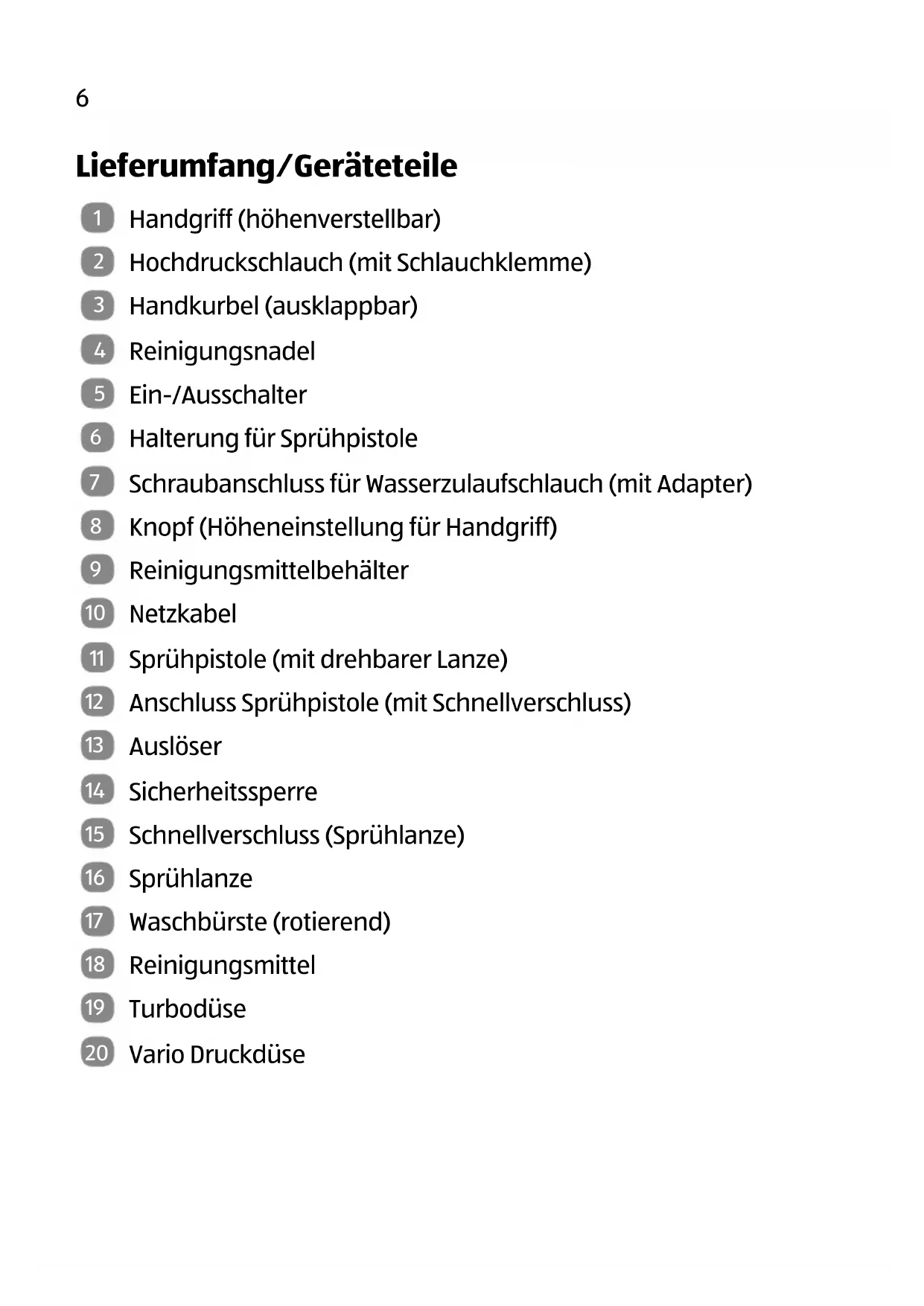

Lieferumfang/Geräteteile

1 Handgriff (höhenverstellbar)
2 Hochdruckschlauch (mit Schlachklemme)
3 Handkurbel (ausklappbar)
4 Reinigungsnadel
5 Ein-/Ausschalter
6 Halterung für Sprühpistole
7 Schraubanschluss für Wasserzulaufschlauch (mit Adapter)
8 Knopf (Höheneinstellung für Handgriff)
9 Reinigungsmittelbehälter
10 Netzkabel

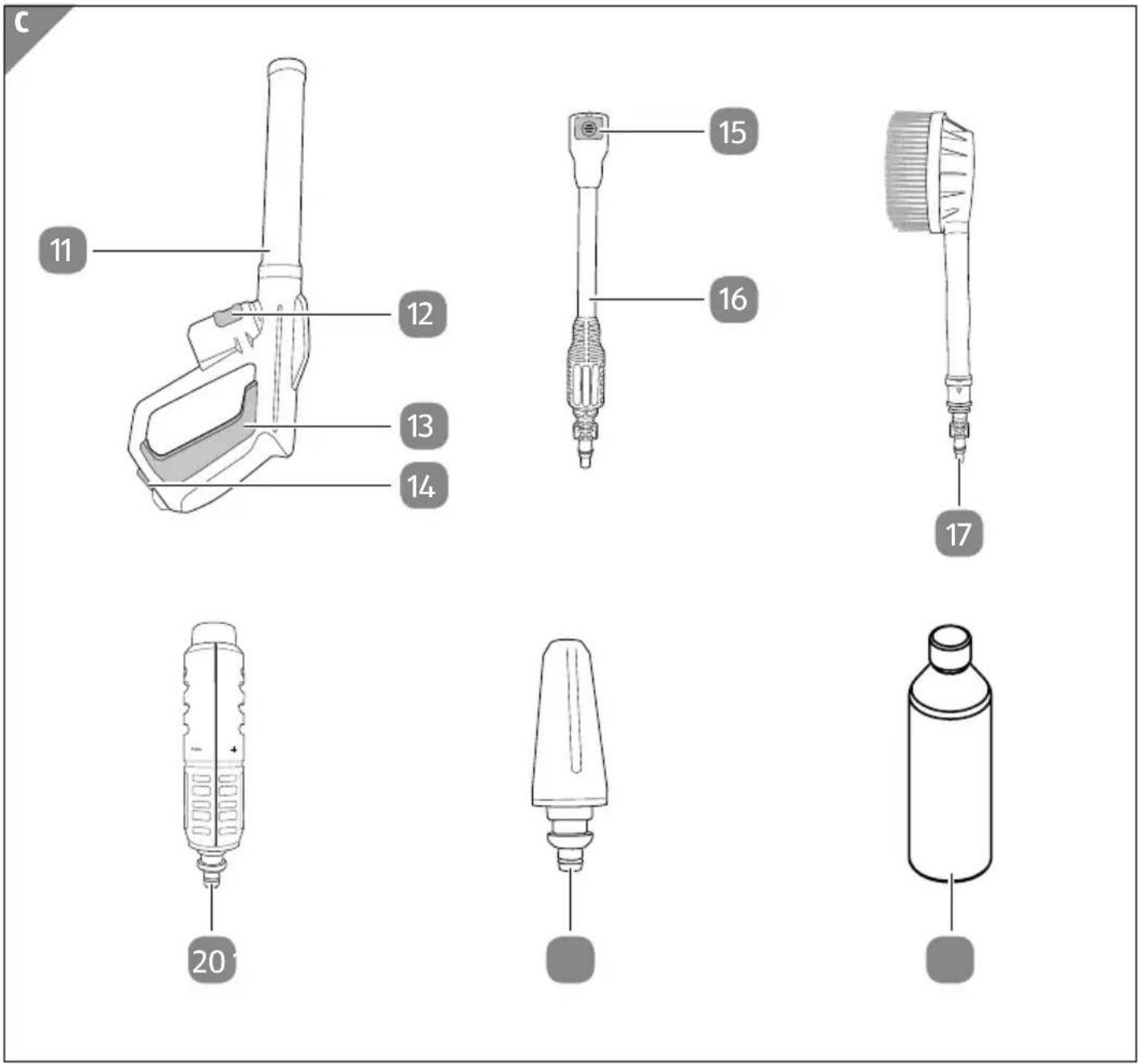

11 Sprühpistole (mit drehbarer Lanze)
12 Anschluss Sprühpistole (mit Schnellverschluss)
13 Auslöser
14 Sicherheitssperre
15 Schnellverschluss (Sprühlanze)
16 Sprühlanze
17 Waschbürste (rotierend)
18 Reinigungsmittel
19 Turbodüse
20 Vario Druckdüse

Allgemeines

Bedienungsanleitung lesen und aufbewahren

Diese Bedienungsanleitung gehört zu diesem Hochdruckreiniger (im Folgenden nur „Reiniger“ genannt). Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung.

Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheits - hinweise, sorgfältig durch, bevor Sie den Reiniger einsetzen.

Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Schäden am Reiniger führen.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze.

Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf. Wenn Sie den Reiniger an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit.

Sie können diese Bedienungsanleitung bei unserem Kundendienst auch im PDF-Format anfordern.

Zeichenerklärung

Die folgenden Symbole und Signalwörter werden in dieser Bedienungs anleitung, auf dem Reiniger oder auf der Verpackung verwendet.

WARNUNG!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zur Inbetriebnahme oder Handhabung.

Achtung! Vor Inbetriebnahme Bedienungsanleitung lesen!

Dieses Symbol weist darauf hin, dass Sie den Netzstecker sofort von der Stromversorgung trennen müssen, wenn das Kabel verdreht oder verknotet ist, es zertrennt wurde oder für den Fall, dass der Reiniger – auch für kurze Zeit – unbeaufsichtigt gelassen wird.

Dieses Symbol weist darauf hin, dass Sie den Hochdruckstrahl niemals auf Personen, Tiere, den Reiniger oder die elektrischen Komponenten richten dürfen.

Dieses Symbol weist darauf hin, dass der Reiniger nicht direkt an das Trinkwassernetz angeschlossen werden darf. Falls erforderlich, verwenden Sie ihn nur mit einem Wasser-Rückflussverhinderer oder einem nach IEC 61770 zugelassenen Zulaufschlauchset.

Dieses Symbol weist darauf hin, dass die Kurbel der Schlauchtrommel zum Aufwickeln des Hochdruckschlauchs nur entgegen dem Uhrzeigersinn gedreht werden darf. Das Aufwickeln in entgegengesetzte Richtung kann den Hochdruckschlauch und den Reiniger beschädigen.

Dieses Symbol weist auf die Lautstärke des Reinigers während des Betriebs hin.

Dieses Symbol weist darauf hin, dass der Reiniger der Schutzklasse II entspricht.

Das Symbol auf der Rückseite des Reinigers zeigt die empfohlene Aufbewahrung der Zubehörteile.

Das LGA-tested-Quality-Zertifikat dient als Nachweis unabhängig geprüfter, genau definierter und konstanter Qualität. Es bestätigt die Sicherheit und Gebrauchstauglichkeit eines Produkts und somit seine umfassende Qualität.

CE Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.

Sicherheit

Bestimmungsgemäßer Gebrauch

Der Reiniger ist ausschließlich für die Reinigung von Fassaden, Terrassen, Gehwegen, Gartengeräten, Maschinen, Fahrzeugen, Werkzeugen usw. konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.

Verwenden Sie den Reiniger nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Reiniger ist kein Kinderspielzeug.

Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Sicherheitshinweise

WARNUNG!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen.

• Der Netzanschluss muss von einem erfahrenen Elektriker vorgenommen werden und die Anforderungen von IEC 60364-1 erfüllen.
• Es wird empfohlen, dass die Stromversorgung für diesen Reiniger entweder über einen Fehlerstromschutzschalter erfolgt, der die Energiezufuhr unterbricht, sobald der Ableitstrom zur Erde 30 mA für 30 ms überschreitet, oder über einen Erdungsprüfer verfügt.
• Schließen Sie den Reiniger nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt.
• Schließen Sie den Reiniger nur an eine gut zugängliche Steck-dose an, damit Sie den Reiniger bei einem Störfall schnell vom Stromnetz trennen können.
• Betreiben Sie den Reiniger nicht, wenn er sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.
• Wenn das Netzkabel des Reinigers beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.

• Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Reiniger befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

• Betreiben Sie den Reiniger nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem.

• Tauchen Sie weder den Reiniger noch Netzkabel oder Netzstecker in Wasser oder andere Flüssigkeiten.
• Fassen Sie den Netzstecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie am Netzkabel aus der Steck-dose, sondern fassen Sie immer den Netzstecker an.
• Verwenden Sie das Netzkabel nie als Tragegriff.
• Halten Sie den Reiniger, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern.
• Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird.
• Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten.
• Lagern Sie den Reiniger nie so, dass er in eine Wanne oder in ein Waschbecken fallen kann.
• Greifen Sie niemals nach einem Elektrogerät, wenn es ins Wasser gefallen ist. Ziehen Sie in einem solchen Fall sofort den Netzstecker aus der Steckdose.
• Sorgen Sie dafür, dass Kinder keine Gegenstände in den Reiniger hineinstecken.
• Wenn Sie den Reiniger nicht benutzen, ihn reinigen, Teile wechseln oder wenn eine Störung auftritt, schalten Sie den Reiniger immer aus und ziehen Sie den Netzstecker aus der Steckdose.

WARNUNG!

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

• Dieser Reiniger kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Reinigers unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Dieser Reiniger darf von Kindern nicht benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Lassen Sie den Reiniger während des Betriebs nicht unbeaufsichtigt.
• Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Kinder können sich beim Spielen darin verfangen und ersticken.
• Lassen Sie Kinder nicht mit dem Reiniger spielen. Kinder können Kleinteile verschlucken und daran ersticken.

⚠️ WARNUNG!

Explosionsgefahr!

Versprühen von brennbaren Flüssigkeiten kann eine Explosion verursachen.

- Versprühen Sie keine brennbaren Flüssigkeiten und verwenden Sie den Reiniger nicht in explosionsgefährdeten Bereichen.

WARNING!

Stromschlaggefahr!

Ungeeignete Verlängerungskabel können gefährlich sein und zu einem Stromschlag führen.

- Wenn ein Verlängerungskabel verwendet wird, müssen Netzstecker und Kupplung wasserdicht sein und dürfen nicht im Wasser liegen. Netzstecker und Kupplung müssen die Kennzeichnung IP44 tragen. Verwenden Sie eine Kabeltrommel, die die Steckdose mindestens 60 mm über dem Boden hält.

WARNUNG!

Verletzungsgefahr!

Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein.

• Richten Sie den Hochdruckstrahl nicht auf Personen, aktive elektrische Ausrüstung oder auf den Reiniger selbst.
• Verwenden Sie den Reiniger nicht in Reichweite von anderen Personen, es sein denn, sie tragen Schutzkleidung.
• Richten Sie den Hochdruckstrahl nicht auf sich selbst oder andere Personen, um Kleidung oder Schuhwerk zu reinigen.
• Machen Sie sich vor der ersten Inbetriebnahme mit den Bedienelementen und Sicherheitsfunktionen des Reinigers und der Sprühpistole vertraut.
• Tragen Sie beim Betrieb des Reinigers geeignete persönliche Schutzausrüstung (PSA), wie z. B. Sicherheitsschuhe, Schutzhandschuhe, Schutzhelme mit Visier, Gehörschutz usw.
• Überprüfen Sie vor Beginn jeglicher Reinigungsarbeiten den Arbeitsbereich auf Gegenstände, die eine Gefahr darstellen können. Entfernen Sie alle Gegenstände aus dem Arbeitsbereich, über die Sie stolpern könnten, wie Spielzeug oder Gartenmöbel.
• Achten Sie auf einen sicheren Stand, besonders wegen des möglichen Rückstoßes beim Betätigen des Auslösers der Sprühpistole.
  – Seien Sie besonders vorsichtig bei der Reinigung von Reifen. Fahrzeugreifen und Reifenventile können beschädigt werden oder platzen, wenn sie unsachgemäß behandelt werden.
  Erste Anzeichen von Schäden sind Verfärbungen auf den Reifen. Beschädigte Fahrzeugreifen und Reifenventile stellen eine lebensbedrohliche Gefahr dar. Halten Sie den Hochdruckstrahl in einem Abstand von mindestens 30 cm!
• Der Hochdruckreiniger darf nicht von Kindern oder nicht unter wiesenen Personen betrieben werden.

WARNUNG!

Verletzungsgefahr!

Auch wenn Sie diesen Reiniger vorschriftsgemäß betreiben, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Reinigers auftreten:

• Gesundheitsschäden durch Hand-Arm-Schwingungen, wenn Sie den Reiniger über einen längeren Zeitraum betreiben, ihn nicht ordnungsgemäß führen oder warten.
• Augenverletzungen durch vom Hochdruckstrahl weggeschleuderte Teile oder Schmutzpartikel. Tragen Sie bei der Arbeit mit dem Reiniger immer einen geeigneten Augenschutz.
• Verletzungen der Haut durch versehentliches Auftreffen des Hochdruckstrahls oder weggeschleuderter Teile und Schmutzpartikel. Tragen Sie bei der Arbeit mit dem Reiniger immer geeignete Schutzausrüstung, -kleidung und festes Schuhwerk.
  – Gehörschäden durch Lärmbelastung. Tragen Sie beim Arbeiten mit dem Reiniger einen geeigneten Hörschutz, um Schäden am Gehörsinn zu verhindern.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Reiniger kann zu Beschädigungen des Reinigers führen.

• Benutzen Sie den Reiniger nicht, wenn eine Anschlussleitung oder wichtige Teile des Reinigers beschädigt sind, z. B. Sicherheitseinrichtungen, Hochdruckschläuche, Sprühpistole usw.
• Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Gerätesicherheit. Verwenden Sie nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen.

• Verwenden Sie zur Sicherstellung der Gerätesicherheit nur Originalersatzteile vom Hersteller oder vom Hersteller freigegebene Ersatzteile.

• Dieser Reiniger wurde für die Verwendung der vom Hersteller gelieferten oder empfohlenen Reinigungsmittel entwickelt.
  Die Verwendung von anderen Reinigungsmitteln oder Chemikalien kann die Sicherheit des Reinigers beeinträchtigen.

• Stellen Sie den Reiniger auf einer ebenen, stabilen Oberfläche auf. Betreiben Sie ihn immer nur stehend, niemals liegend.

Erstinbetriebnahme

Reiniger und Lieferumfang prüfen

HINWEIS!

Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann der Reiniger oder das Zubehör schnell beschädigt werden.

– Gehen Sie beim Öffnen sehr vorsichtig vor.

1. Nehmen Sie den Reiniger und das Zubehör aus der Verpackung.
2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A, B und C).
3. Kontrollieren Sie, ob der Reiniger oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie den Reiniger nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

⚠️ WARNING!

Verletzungsgefahr!

Der Reiniger könnte unbeabsichtigt eingeschaltet werden und Verletzungen verursachen.

- Stellen Sie sicher, dass der Reiniger vom Stromnetz getrennt ist, bevor Sie den Reiniger montieren.

Reiniger montieren

WARNUNG!

Gesundheitsgefahr!

Der Reiniger darf nicht direkt an das Trinkwassernetz angeschlossen werden, weil der Rückfluss des Wassers das Trinkwasser gefährden kann.

- Verwenden Sie einen Wasser-Rückflussverhinderer oder ein nach IEC 61770 zugelassenes Zulaufschlauchset.

- Die Reinigung von Fahrzeugmotoren und anderer mit Öl und diversen Schmierstoffen verunreinigter Gegenstände ist nur auf solchen Flächen zulässig, von denen das Abwasser über einen Ölabscheider abgeleitet wird.

- Wasser, das durch den Rückflussverhinderer geflossen ist, gilt als nicht trinkbar.

1. Stecken Sie die Steckverbindung des Hochdruckschlauches 2 in den Anschluss 12 am Griff der Sprühpistole 11.
2. Stecken Sie eine beliebige Reinigungsdüse auf die Sprühpistole, siehe Abschnitt „Reinigungsaufsätze verwenden“.
3. Verbinden Sie einen Wasserzulaufschlauch mit einer Schnellverschlusskupplung (nicht im Lieferumfang enthalten) mit dem Schraubanschluss für den Wasserzulaufschlauch 7. Die Wasser-temperatur darf maximal 40 °C betragen.
4. Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Schutzkontakt-Steckdose mit einer Wechselspannung gemäß Typenschild des Reinigers.

Bedienung

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Reiniger kann zu Beschädigungen des Reinigers führen.

• Machen Sie sich vor der Inbetriebnahme des Reinigers mit allen Bedienelementen vertraut. Stellen Sie vor jedem Gebrauch sicher, dass der Reiniger funktionsfähig ist.
• Stellen Sie sicher, dass alle Teile des Reinigers sicher angeschlossen sind.
• Stellen Sie sicher, dass der Wasseranschluss und der Hochdruckschlauch dicht sind.

Reiniger starten

HINWEIS!

Beschädigungsgefahr!

Die Verwendung des Reinigers ohne Wasser kann zu Beschädigungen des Reinigers führen.

- Betreiben Sie den Reiniger niemals ohne Wasser, da ein Trockenlauf die Pumpe beschädigen kann. Verwenden Sie einen Wasserfilter, wenn das Zulaufwasser verunreinigt ist.

1. Drehen Sie den Wasserhahn für den Wasserzulauf vollständig auf.
2. Entriegeln Sie die Sicherheitssperre 14 der Sprühpistole 11, indem Sie nach unten drücken.
3. Drücken Sie den Auslöser 13, bis ein stetiger Wasserstrahl abgegeben wird. Lassen Sie den Auslöser dann los.
4. Um den Reiniger einzuschalten, stellen Sie den Ein-/Ausschalter auf ON. Die Hochdruckpumpe beginnt zu laufen.
5. Um mit den Reinigungsarbeiten zu beginnen, halten Sie die Sprühpistole mit beiden Händen fest und drücken Sie den Auslöser erneut.

Reiniger stoppen

1. Lassen Sie den Auslöser 13 los. Die Hochdruckpumpe stoppt sofort.
2. Stellen Sie den Ein-/Ausschalter 5 auf OFF.

3. Schließen Sie den Wasserhahn für den Wasserzulauf.

4. Drücken Sie den Auslöser, bis der im Reiniger vorhandene Druck abgebaut ist.

5. Verriegeln Sie den Auslöser, indem Sie 🔒 auf der Sicherheits- sperre 14 nach unten drücken.

Handgriff verstellen

Der Handgriff lässt sich in zwei Positionen verstellen. Der Reiniger wird mit abgesenktem Handgriff ausgeliefert.

1. Drücken Sie den Knopf 8 für die Höhenverstellung und ziehen Sie den Handgriff 1 bis zum Einrasten nach oben. In dieser Position kann der Reiniger verwendet und leicht bewegt werden.

2. Drücken Sie zum Absenken des Handgriffs erneut den Knopf und schieben Sie den Hangriff bis zum Einrasten nach unten.

Reiniger mit Selbstansaugung verwenden

Alternativ können Sie den Hochdruckreiniger auch aus einem offenen Reservoir (Regentonne, Brauchwassertank) versorgen.

Um die Pumpe vor Fremdkörpern zu schützen, verwenden Sie einen Ansaugschlauch mit geeignetem Saugkorb. Wir empfehlen einen qualitativ hochwertigen Saugschlauch aus verstärktem Material, dessen Durchmesser mindestens 13 mm und Länge maximal 3 m beträgt, zu verwenden. Beste Ergebnisse erreichen Sie, wenn Sie zusätzlich zum Saugkorb auch ein Rückschlagventil und Filter integrieren.

Zum Anschluss des Saugschlauchs gehen Sie bitte wie folgt vor:

1. Platzieren Sie den Hochdruckreiniger in der Nähe der Wasser - quelle auf einer stabilen und ebenen Fläche. Beachten Sie die maximale empfohlene Ansaughöhe von 0,5 m.
2. Füllen Sie den Ansaugschlauch mit Wasser und lassen Sie alle Lufteinschlüsse entweichen.

3. Schließen Sie den Ansaugschlauch an den Reiniger an. Entfernen Sie alle Aufsätze.

4. Schalten Sie den Reiniger ein und drücken Sie den Auslöser 13, bis der Reiniger einen stetigen Wasserstrahl abgibt. Wird dies innerhalb von 2 bis 3 Minuten nicht erreicht, so schalten Sie den Reiniger aus und kontrollieren Sie den Ansaugschlauch auf Lufteinschlüsse.

5. Schalten Sie den Reiniger aus und schließen Sie den gewünschten Aufsatz an.
6. Betreiben Sie den Reiniger wie gewohnt.
   Bitte beachten Sie außerdem die Bedienungsanleitung des entsprechenden Zubehörteils.

Reinigungsaufsätze verwenden

Sprühlanze aufsetzen

WARNING!

Verletzungsgefahr!

Der Hochdruckstrahl ist sehr hart und kann Verletzungen verursachen.

- Beginnen Sie die Arbeit mit dem Reiniger mit einem großen Arbeitsabstand und reduzieren Sie diesen bei Bedarf.

Die Sprühlanze 16 ist mit einem Schnellverschluss 15 zum leichten Wechseln der Reinigungsaufsätze ausgestattet.

1. Setzen Sie die Sprühlanze so in die Sprühpistole 11, dass das Ende mit dem Schnellverschluss von der Sprühpistole weg zeigt.
2. Um die Sprühlanze zu fixieren, drücken Sie sie etwas nach unten und drehen Sie sie gleichzeitig im Uhrzeigersinn.

Sprühlanze abnehmen

1. Stoppen Sie den Reiniger und stellen Sie den Ein-/Ausschalter auf OFF.

2. Drücken Sie den Auslöser 13, bis der im Reiniger vorhandene Druck abgebaut ist.

3. Drücken Sie die Sprühlanze 16 etwas in Richtung der Sprühpistole 11 und drehen Sie die Sprühlanze gleichzeitig gegen den Uhrzeigersinn.
4. Nehmen Sie die Sprühlanze ab.

Turbodüse aufsetzen

HINWEIS!

Beschädigungsgefahr!

Beim Verwenden der Turbodüse ist die Gefahr von Beschädigungen empfindlicher Oberflächen sehr hoch.

• Gehen Sie bei der Reinigung mit der Turbodüse sehr vorsichtig vor.
• Beginnen Sie die Arbeit mit dem Reiniger mit einem großen Arbeitsabstand und reduzieren Sie diesen bei Bedarf.

Die Turbodüse 19 erzeugt einen rotierenden Hochdruckstrahl, mit dem Sie auch hartnäckige Verschmutzungen beseitigen können.

1. Setzen Sie die Turbodüse so auf den Schnellverschluss 15 der Sprühlanze, dass die kleine rechteckige Erhöhung passgenau in die rechteckige Aussparung in der Sprühlanze 16 passt.

2. Drücken Sie die Turbodüse fest auf die Sprühlanze. Der gelbe Knopf des Schnellverschlusses klickt, wenn die Düse richtig sitzt.

Turbodüse abnehmen

1. Stoppen Sie den Reiniger und stellen Sie den Ein-/Ausschalter auf OFF.
2. Drücken Sie den Auslöser 13, bis der im Reiniger vorhandene Druck abgebaut ist.
3. Drücken Sie den gelben Knopf des Schnellverschlusses 15 an der Sprühlanze 16 und ziehen Sie die Turbodüse 19 ab.

Vario Druckdüse aufsetzen

Die Vario Druckdüse 20 erzeugt einen Fächerstrahl im 30° Winkel.

1. Setzen Sie die Vario Druckdüse so auf den Schnellverschluss 15 der Sprühlanze, dass die kleine rechteckige Erhöhung passgenau in die rechteckige Aussparung in der Sprühlanze 16 passt.
2. Drücken Sie die Vario Druckdüse fest auf die Sprühlanze. Der gelbe Knopf des Schnellverschlusses klickt, wenn die Vario Druckdüse richtig sitzt.
3. Drehen Sie die Vario Druckdüse, um den gewünschten Wasser-druck einzustellen.

Vario Druckdüse abnehmen

1. Stoppen Sie den Reiniger und stellen Sie den Ein-/Ausschalter auf OFF.
2. Drücken Sie den Auslöser 13, bis der im Reiniger vorhandene Druck abgebaut ist.
3. Drücken Sie den gelben Knopf des Schnellverschlusses 15 an der Sprühlanze 16 und ziehen Sie die Vario Druckdüse 20 ab.

Waschbürste aufsetzen

Die Waschbürste 17 eignet sich zur schonenden Reinigung von Oberflächen. Dabei wird der Hochdruckstrahl zum Antrieb der Waschbürste genutzt und das Wasser trifft mit niedrigeren Druck auf die zu reinigende Oberfläche auf.

Der Reinigungseffekt wird durch den rotierenden Waschbürsten-kopf erreicht und der gelöste Schmutz vom Wasser weggespült.

1. Nehmen Sie die Sprühlanze 16 ab, siehe Abschnitt „Sprühlanze abnehmen“.
2. Stecken Sie die Waschbürste auf die Sprühpistole 11.
3. Um die Waschbürste zu fixieren, drücken Sie sie etwas nach unten und drehen Sie sie gleichzeitig im Uhrzeigersinn.

Waschbürste abnehmen

1. Stoppen Sie den Reiniger und stellen Sie den Ein-/Ausschalter auf OFF.
2. Drücken Sie den Auslöser 13, bis der im Reiniger vorhandene Druck abgebaut ist.
3. Drücken Sie die Waschbürste 17 etwas in Richtung der Sprüh-pistole 11 und drehen Sie die Waschbürste gleichzeitig gegen den Uhrzeigersinn.
4. Nehmen Sie die Waschbürste ab.

Reinigungsmittel verwenden

HINWEIS!

Beschädigungsgefahr!

Die Verwendung von anderen Reinigungsmitteln als vom Hersteller empfohlen kann die Sicherheit des Reinigers beeinträchtigen.

- Verwenden Sie nur die vom Hersteller gelieferten oder empfohlenen Reinigungsmittel.

⚠️ WARNING!

Verätzungsgefahr!

Der Kontakt von Reinigungsmitteln mit Haut, Augen oder Schleimhäuten kann Verätzungen verursachen.

• Vermeiden Sie den Kontakt von Reinigungsmitteln mit Haut, Augen und Schleimhäuten.
• Wenn Sie mit Reinigungsmitteln in Berührung gekommen sind, spülen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser ab und suchen Sie bei Bedarf einen Arzt auf.

Schalten Sie den Reiniger aus, bevor Sie das Reinigungsmittel in den Reiniger einfüllen.

Der Reiniger ist mit einer Einrichtung zur automatischen Zufuhr von Reinigungsmitteln zum Strahlwasser ausgestattet.

1. Bereiten Sie die Reinigungslösung vor, indem Sie das Reinigungsmittel 18 im Verhältnis 1:10 mit Wasser verdünnen.
2. Verriegeln Sie den Auslöser 13, indem Sie auf der Sicherheitssperre 14 nach unten drücken.
3. Nehmen Sie die Verschlusskappe vom Reinigungsmittelbehälter 9 ab und ziehen Sie den Schlauch heraus.
4. Füllen Sie die Reinigungslösung in den Reinigungsmittelbehälter ein.
5. Führen Sie den Schlauch wieder in den Reinigungsmittelbehälter und setzen Sie die Verschlusskappe wieder auf.
6. Verwenden Sie den Reiniger mit dem gewünschten Reinigungsaufsatz.

Reinigung und Wartung

WARNING!

Stromschlaggefahr!

Reinigung und Wartung des Reinigers, während dieser an das Stromnetz angeschlossen ist, kann zu einem Stromschlag führen.

• Schalten Sie vor allen Wartungs- und Reinigungsarbeiten den Reiniger aus und trennen Sie ihn vom Stromnetz.
  – Reinigen Sie den Reiniger nicht mit einem Hochdruckstrahl.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäße Reingung kann zu Beschädigung des Reinigers führen.

- Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, Metallschwämme und dergleichen. Diese können die Oberflächen beschädigen.

1. Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose.
2. Wischen Sie den Reiniger und das Zubehör mit einem leicht angefeuchteten Tuch ab.

Schmutzfilter reinigen

Der Reiniger ist zum Schutz der Pumpe mit einem Schmutzfilter ausgestattet. Wenn der Schmutzfilter nicht sauber gehalten wird, wird der Wasserzufluss zum Reiniger eingeschränkt und die Pumpe kann beschädigt werden.

1. Überprüfen Sie den Schmutzfilter nach jedem Gebrauch.
2. Schrauben Sie den Adapter am Schraubanschluss für den Wasserzulaufschlauch 7 ab und nehmen Sie den Schmutzfilter heraus.
3. Spülen Sie den Schmutzfilter aus, bis er frei von Ablagerungen und Verschmutzungen ist.
4. Setzen Sie den Schmutzfilter wieder ein und schrauben Sie den Adapter am Schraubanschluss für den Wasserzulaufschlauch fest.

Hochdruckdüsen reinigen

1. Ziehen Sie die Reinigungsnadel 4 aus der Rückseite des Reinigers heraus.
2. Reinigen Sie mithilfe der Reinigungsnadel die Hochdruckdüsen der Reinigungsaufsätze.
3. Stecken Sie die Reinigungsnadel wieder in die Rückseite des Reinigers ein.

Aufbewahrung

HINWEIS!

Beschädigungsgefahr!

Im Reiniger und in der Pumpe bleibt immer Restwasser zurück, das zu Beschädigung des Reinigers führen kann.

- Lagern Sie den Reiniger nicht bei Temperaturen unter dem Gefrierpunkt, um Frostschäden zu vermeiden.

• Wenn Sie den Reiniger für eine längere Zeit außer Betrieb nehmen, entleeren Sie den Reinigungsmittelbehälter und lassen Sie das Wasser aus dem Hochdruckschlauch ablaufen.

• Lagern Sie den Reiniger stehend an einem trockenen, gut belüfteten und vor dem Zugriff von Kindern geschützten Ort auf.

• Wickeln Sie den Hochdruckschlauch ^2 mithilfe der Hand-kurbel ^3 entgegen dem Uhrzeigersinn auf die Schlauchtrommel auf.

• Sichern Sie das Schlauchende mit der Schlauchklemme.
• Wickeln Sie das Netzkabe10 auf die Kabelhalterung an der Geräterückseite auf.
• Lagern Sie die Zubehörteile in den dafür vorgesehenen Fächern auf der Vorder- und Rückseite des Reinigers.

Fehlersuche

WARNUNG!

Verletzungsgefahr!

Eigenmächtige Eingriffe am Reiniger können zu Lebensgefahr durch Stromschlag, Beschädigung des Reinigers und Verlust der Garantieansprüche führen.

- Nehmen Sie keine Änderungen am Reiniger vor.

Die folgende Tabelle bietet Ihnen Unterstützung beim Auftreten von Fehlfunktionen. Falls die genannten Lösungen nicht zum Erfolg führen, wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller oder eine autorisierte Servicewerkstatt.

Störung Ursache Lösung
Keine Funktion Die Stromversorgung ist unterbrochen.		Stromanschluss,Netzkabel 10 und Sicherung überprüfen,ggf. durch einen Elektriker reparieren lassen.
Reiniger arbeitet mit Unterbrechungen.	Das Netzkabel 10 ist beschädigt.	Wenden Sie sich über die auf der Garantie - karte angegebene Serviceadresse an den Hersteller oder eine autorisierte Servicewerkstatt.
	Eine interne elektrische Verbindung hat sich gelöst.
	Der Ein-/Ausschalter 5 ist defekt.
Kein oder nur geringer Druckaufbau	Es befindet sich Luft im Reiniger.	Betreiben Sie den Reini- ger ohne angeschlosse- ne Sprühpistole 11, bis das Wasser blasenfrei austritt.
	Es findet kein oder nur ein ungenügender Wasserzulauf statt.	Überprüfen Sie Ihren Wasseranschluss.
		Überprüfen Sie den Wasserzulaufschlauch auf Lecks oder Verstopfungen.
	Der Schmutzfilter ist verstopft.	Reinigen Sie den Schmutzfilter, siehe Abschnitt „Schmutzfilter reinigen“.
	Der Reiniger saugt Luft an.	Überprüfen Sie die Dichtheit des Wasser- zulaufschlauches.
Große Druck- schwankungen	Die Hochdruckdüse ist verstopft.	Reinigen Sie die Hochdruckdüse, siehe Abschnitt „Hochdruckdüsen reinigen“.
	Es besteht nur ein ungenügender Wasserdruck.	Überprüfen Sie den Wasserdruck.
	Der Wasserzulauf- schlauch ist geknickt.	Überprüfen Sie den Wasserzulaufschlauch.
Der Reiniger ist undicht.	Die Anschlüsse des Wasserzulauf-schlauches sind lose.	Ziehen Sie den Adapter am Schraubanschluss für den Wasserzulauf-schlauch 7 und den Schraubanschluss an Ihrem Wasserhahn handfest an.
	Die Pumpe oder interne Verbindungen sind undicht.	Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller oder eine autorisierte Servicewerkstatt.

Technische Daten

Modell: Q1W-SP05-2200

Artikelnummer: 94313

Leistungsaufnahme: 2200 W

Betriebsdruck: max. Druck: 15 MPa (150 bar)

Nenndruck: 11 MPa (110 bar)

Eingangsdruck-/temperatur max.: 1,0 MPa (10 bar) / 40 °C

Stromaufnahme: 9 A

Schallleistungspegel: L 94 dB (Unsicherheit K _WA : 4 dB)

Garantierter Schallleistungspegel: L _WA 98 d

Schwingungsemissionswert: ≤ 2,5 m/s ^2 (Unsicherheit K: 1,5 m/s ^2 )

Wasserverbrauch: max. 450 l/h

Aufprallkraft des Wasserstrahls: 13 N

Stromkabellänge: 5 m

Kabelspezifikation: H05VV-F 2×1,0 mm ^2

Fassungsvermögen

Reinigungsmittelbehälter: 1 l

Schutzart: IPX5

Schutzklasse: II

Gewicht

ohne Zubehör: 10,7 kg

inkl. Zubehör: 12,6 kg

Spezifikation Motor: Einphasen-Wechselstrommotor, 230 V\~/50 Hz

Spezifikation Pumpe: Aluminium mit Sicherheitsventil, 3-Kolben-Pumpe, Kolben aus gehärtetem Edelstahl, Taumelscheiben-Material aus Metall

Die Werte für die Schall- und Schwingungsemissionen wurden nach EN 60335-2-79:2012 ermittelt.

Konformitätserklärung

EG Konformitätserklärung

Wir,

MEROTEC GmbH

D-47877 Willich, Hanns-Martin-Schleyer Str. 18a, Germany

erklären hiermit, dass unser Produkt

Hochdruckreiniger

Modell-Nr. Q1W-SP05-2200 und Q1W-SP05-2200A

den folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EG

EMV Richtlinie 2014/30/EU

Outdoor-Richtlinie 2000/14/EG

RoHS-Richtlinie 2011/65/EU

Angewandte harmonisierte Normen:

EN 60335-1:2012+A11:2014

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2013

EN 62233:2008

Dokumentationsbevollmächtigter:

Dirk Wohlrab

MEROTEC GmbH

Rechtsgültige Unterschrift:

Datum: 18.11.2016

Ronald Menken

Geschäftsführer MEROTEC GmbH

C€

Ersatzteilliste

Ersatzteil Teilenummer	(siehe Liefer- umfang S. 6)	Bestellnummer
Handkurbel (ausklappbar) 3	1172B10
Reinigungsnadel 4 1142005
Adapter für Wasserzulauf 7 1151C01
Reinigungsmittelbehälter 9 1175022
Reinigungsmittelbehälter-Kappe	n/a 1119003
Sprühpistole (mit drehbarer Lanze)	11 01106BG
Sprühlanze 16 1106B50
Waschbürste (rotierend)	17	01118BQ
Reinigungsmittel	18 1151C14
Turbodüse	19 1106B51
Vario Druckdüse	20	1106B52
Rechtes Rad	n/a 1151C07
Links Rad n/a 1151C05

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung.

Reiniger entsorgen

(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)

Altgeräte dürfen nicht in den Hausmüll!

Sollte der Reiniger einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet.

Répertoire

Vue d'ensemble....4

EG Konformitätserklärung

Wir,

MEROTEC GmbH

D-47877 Willich, Hanns-Martin-Schleyer Str. 18a, Germany

erklären hiermit, dass unser Produkt

Hochdruckreiniger

Modell-Nr. Q1W-SP05-2200 und Q1W-SP05-2200A

den folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EG

EMV Richtlinie 2014/30/EU

Outdoor-Richtlinie 2000/14/EG

RoHS-Richtlinie 2011/65/EU

Angewandte harmonisierte Normen:

EN 60335-1:2012+A11:2014

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2013

EN 62233:2008

Dokumentationsbevollmächtigter:

Dirk Wohlrab

MEROTEC GmbH

Rechtsgültige Unterschrift:

Datum: 18.11.2016

Donald Rowman Ronald Menken

Geschäftsführer MEROTEC GmbH

C€

EG Konformitätserklärung

Wir,

MEROTEC GmbH

D-47877 Willich, Hanns-Martin-Schleyer Str. 18a, Germany

erklären hiermit, dass unser Produkt

Hochdruckreiniger

Modell-Nr. Q1W-SP05-2200 und Q1W-SP05-2200A

den folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EG

EMV Richtlinie 2014/30/EU

Outdoor-Richtlinie 2000/14/EG

RoHS-Richtlinie 2011/65/EU

Angewandte harmonisierte Normen:

EN 60335-1:2012+A11:2014

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2013

EN 62233:2008

Dokumentationsbevollmächtigter:

Dirk Wohlrab

MEROTEC GmbH

Rechtsgültige Unterschrift:

Datum: 18.11.2016

Ronald Menken

Geschäftsführer MEROTEC GmbH

C€
