Produkttyp	Einbauofen mit Kochfeld
Marke	Indesit
Modell	HI 20.A (BK)1
Abmessungen (L x H x T)	43,5 x 32 x 43,5 cm
Ofenvolumen	57 Liter
Stromversorgung	230V/400V~ 3N 50/60 Hz
Maximale Leistungsaufnahme	8400 W
Garprogramme	Tradition, Oberhitze, Grill, Pizza
Art des Kochfelds	Elektroplatten aus Gusseisen oder Glaskeramik (je nach Modell)
Anzahl der Kochstellen	4 (je nach Modell)
Ofenbeleuchtung	Glühlampe 25 W, Sockel E14
Herausnehmbare Tür	Ja, zur Reinigung
Reinigung	Manuell, Emaille, keine Dampfreiniger verwenden
Kindersicherheit	Beaufsichtigung erforderlich, heiße Oberflächen
Ersatzteile	Glühlampe, Türdichtung
Reparierbarkeit	Autorisierter technischer Kundendienst
Energieklasse	Gemäß Richtlinie 2002/40/EG

Häufig gestellte Fragen - HI 20.A (BK)1 INDESIT

Wie führe ich die erste Inbetriebnahme des Ofens durch?

Schalten Sie beim ersten Einschalten den Ofen leer bei geschlossener Tür mindestens eine Stunde lang auf höchster Temperatur ein. Schalten Sie dann aus, öffnen Sie die Tür und lüften Sie den Raum. Der Geruch entsteht durch das Verdampfen von Schutzmitteln.

Welche Garprogramme sind verfügbar?

Die Programme sind: Tradition (Ober- und Unterhitze), Oberhitze (Oberhitze), Grill und Pizza. Verwenden Sie den PROGRAMMTASTE zur Auswahl.

Wie reinige ich die Ofentür?

Verwenden Sie nicht scheuernde Reinigungsmittel und weiche Schwämme. Für eine gründliche Reinigung können Sie die Tür abnehmen: Öffnen Sie sie vollständig, heben Sie die Hebel der Scharniere an, schließen Sie sie teilweise und ziehen Sie sie dann zu sich heran, während Sie auf die Anschläge drücken.

Wie tausche ich die Ofenbeleuchtungslampe aus?

Schrauben Sie die Glasabdeckung des Gehäuses ab, ersetzen Sie die Glühlampe durch eine gleichen Typs (25 W, Sockel E14) und setzen Sie die Abdeckung wieder auf. Stellen Sie sicher, dass das Gerät vor dem Eingriff vom Stromnetz getrennt ist.

Welches Kochgeschirr auf dem Glaskeramik-Kochfeld verwenden?

Verwenden Sie Töpfe mit flachem und sauberem Boden, deren Durchmesser die Heizzone vollständig abdeckt. Vermeiden Sie Töpfe, die auf Gasbrennern verwendet wurden, da deren Boden verformt sein kann.

Wie verwende ich die Grillfunktion?

Stellen Sie den Rost auf die Einschubebene 3 oder 4 und die Fettpfanne auf Ebene 1, um die Säfte aufzufangen. Halten Sie die Tür geschlossen für optimales Garen und Energieeinsparungen (ca. 10%).

Was tun, wenn das Glaskeramik-Kochfeld gesprungen ist?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Kontaktieren Sie den technischen Kundendienst. Verwenden Sie das Gerät nicht, bis es repariert ist.

Wie kann ich mit diesem Ofen Energie sparen?

Nutzen Sie den Ofen nach Möglichkeit während der Nebenzeiten. Halten Sie beim Grillen die Tür geschlossen. Vermeiden Sie unnötiges Vorheizen und nutzen Sie die Restwärme.

Dürfen Kinder das Gerät benutzen?

Kinder unter 8 Jahren müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Kinder ab 8 Jahren und Personen mit eingeschränkten Fähigkeiten dürfen das Gerät nur unter Aufsicht und nach Erhalt der Sicherheitsanweisungen verwenden.

Wo finde ich die technischen Daten des Geräts?

Diese befinden sich auf dem Typenschild am Gerät: Modell (Mod.), Seriennummer (S/N), Spannung, Leistung usw. Bewahren Sie diese Informationen für den Kundendienst auf.

BEDIENUNGSANLEITUNG HI 20.A (BK)1 INDESIT

Bedienungsanleitungen

HERD UND OFEN

Inhalt

Bedienungsanleitungen,1

ZUR BEACHTUNG

Beschreibung des Geräts-Übersicht,2

Beschreibung des Geräts-Schalttafel,2

Installation,24

Inbetriebnahme und Benutzung,26

Gebrauch des Ofens,27

Gebrauch des Kochfeldes,28

Vorsichtsmaßnahmen und Tipps,29

Pflege und Wartung,30

Hilfe,30

KOCHFELD UND BACKOFEN

Inhalt

WARNUNG

Beschreibung des Geräts und Zubehör, 2

Beschreibung des Geräts und Zubehör, 2

Aufstellung, 3

ACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß.

Es ist darauf zu achten, dass die Heizelemente nicht berührt werden.

Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten.

Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende

vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren

haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben

Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen.

NIEMALS eine Flamme/Brandherd mit Wasser löschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

Verwenden Sie zur Reinigung der Glastür des Backofens keine Scheuermittel oder scharfkantige Metallspachtel, um die Oberfläche nicht zu zerkratzen und so das Zerspringen des Glases zu verursachen.

Die internen Flächen des Geschirrwagens (falls vorhanden) können äußerst heiß werden.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

ZUR BEACHTUNG: Versichern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen. Stromschlaggefahr.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen.

ZUR BEACHTUNG: Sollte die Glaskeramikoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.

VORSICHT: Die Kochplatten und die Speisen können während des Gebrauchs heiß werden.

Es ist darauf zu achten, dass die Heizelemente nicht berührt werden.

Halten Sie Kinder unter 8 Jahren fern, wenn sie nicht ständig beaufsichtigt werden.

Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt oder in die sichere Benutzung des Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

VORSICHT: Es ist gefährlich und kann einen Brand verursachen, wenn Sie Fett unbeaufsichtigt mit Öl und Fett erhitzen.

Beschreibung des Gerätes Geräteansicht

1. Bedienfeld

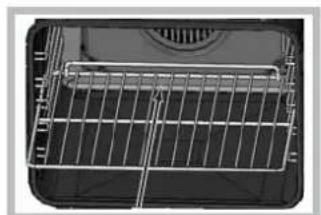

2. Einschub BACKOFENROST
3. Einschub FETTPFANNE
4. GLEITFUHRUNGEN für die Einschübe
5. Position 5
6. Position 4
7. Position 3
8. Position 2
9. Position 1

GR

Beschreibung des Gerätes Bedienfeld

Beschreibung des Gerätes Bedienfeld

1. Schalter zur Wahl der Backofenfunktionen 2. Betriebskontrolleuchte Elektrokochzonen 3. Schalter zur Einstellung der Kochfeld-Kochzonen

GR

Beschreibung des Gerätes Bedienfeld

1. Elektroherd 2. Bedienungsanleitung und Wartung des Elektroherds 3. Bedienungsanleitung des Elektroherds

DE

! Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. ! Lesen Sie folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

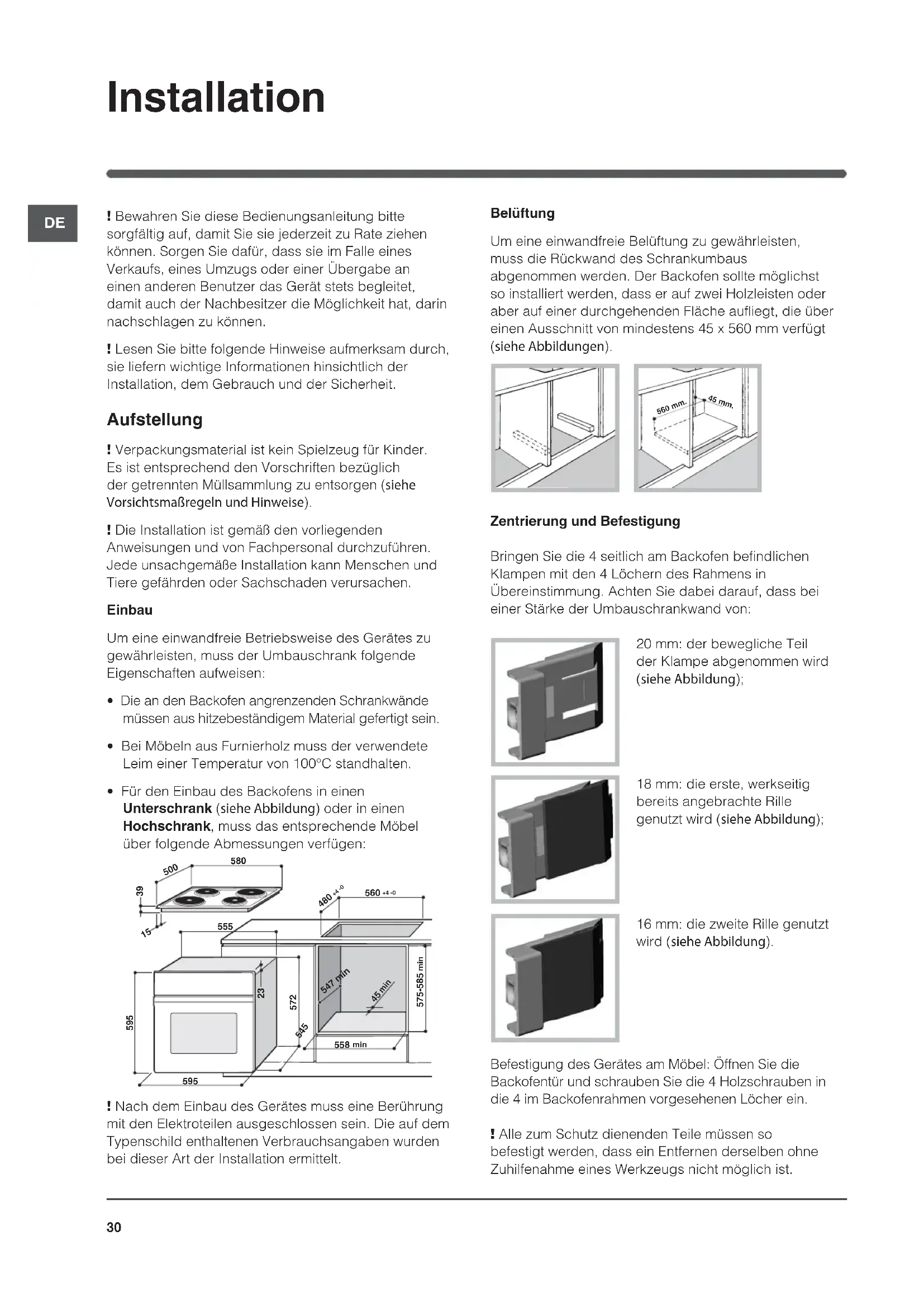

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften bezüglich der getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). ! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

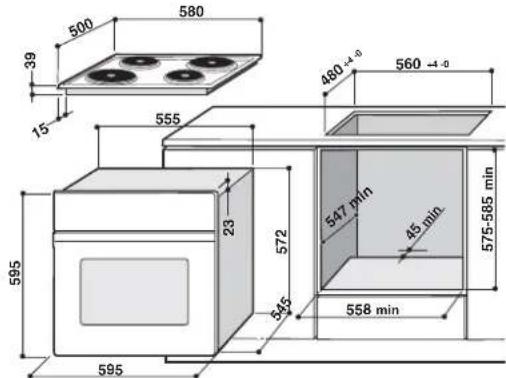

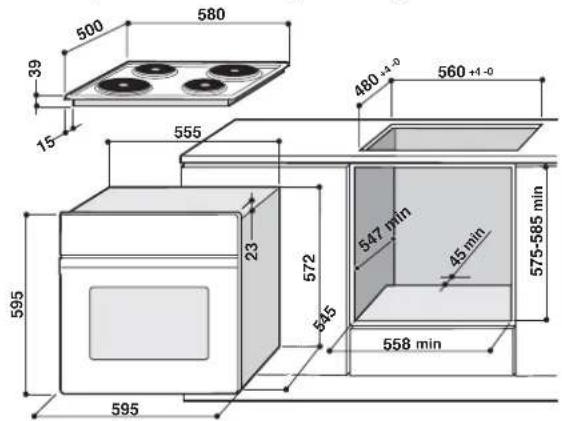

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material gefertigt sein. - Bei Möbeln aus Furnierholz muss der verwendete Leim einer Temperatur von 100°C standhalten. - Für den Einbau des Backofens in einen Unterschrank (siehe Abbildung) oder in einen Hochschrank, muss das entsprechende Möbel über folgende Abmessungen verfügen:

! Nach dem Einbau des Gerätes muss eine Berührung mit den Elektroteilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt.

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 mm verfügt (siehe Abbildungen).

Zentrierung und Befestigung

Bringen Sie die 4 seitlich am Backofen befindlichen Klammern mit den 4 Löchern des Rahmens in Übereinstimmung. Achten Sie darauf, dass bei einer Stärke der Umbauschrankwand von:

20 mm: der bewegliche Teil der Klampe abgenommen wird (siehe Abbildung);

18 mm: die ersten, werkseitig bereits angebrachten Rillen genutzt werden (siehe Abbildung);

16 mm: die zweite Rille genutzt wird (siehe Abbildung).

Befestigung des Gerätes am Möbel: Öffnen Sie die Backofentür und schrauben Sie die 4 Holzschrauben in die 4 im Backofenrahmen vorgesehenen Löcher ein.

!Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektroanschluss

Der Anschluss an das Stromnetz ist am Herd vorzunehmen, der werkseitig für den Betrieb mit Wechselstrom zu der auf dem Typenschild (siehe nachfolgende Seite) angegebenen Spannung und Frequenz ausgelegt ist.

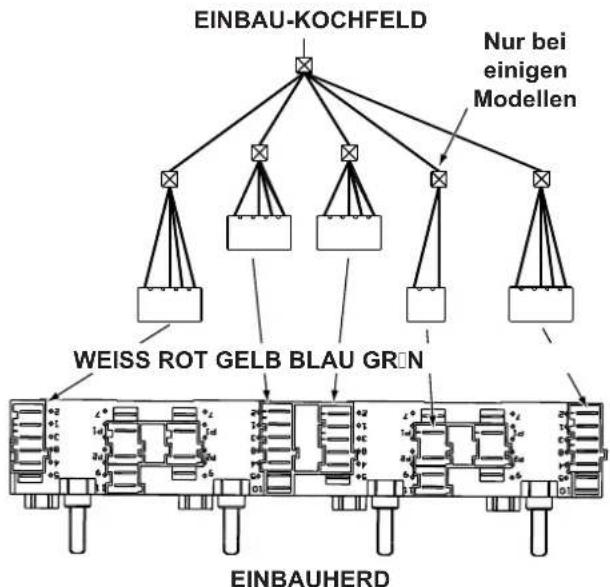

Das Kochfeld wird mittels eines geeigneten Verbinders an den Herd angeschlossen.

Bringen Sie den metallenen Schutz nach Anschluss des Kochfeldes wieder an. Im Falle eines Ausbaus des Kochfeldes muss der rote Originalstöpsel wieder auf den roten Verbinder aufgesetzt werden.

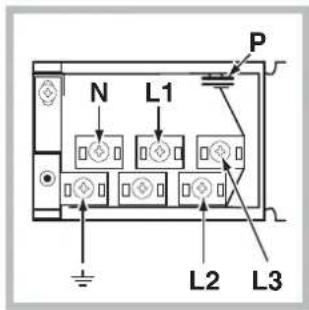

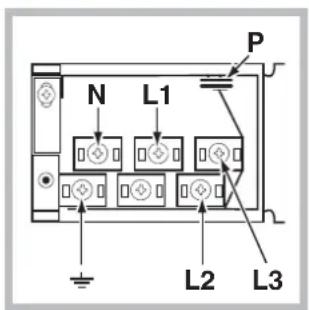

Anschluss des Netzkabels

1. Öffnen Sie das Klemmengehäuse, indem Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels anheben. Ziehen Sie den Deckel ab (siehe Abbildung).
2. Installation des Netzkabels: Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Kontakte L-N- heraus. Befestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/Grün (PE)

Das Klemmengehäuse ist werkseitig für den Anschluss an ein 400 V/3-Phasen-Netz voreingestellt (siehe unterstehende Abbildung).

400V3N~ H05RB-F5x2.5 CEI-UNEL35363 H05VV-F5x2.5 CEI-UNEL35746

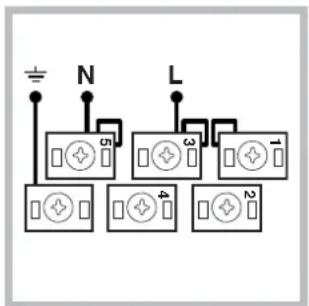

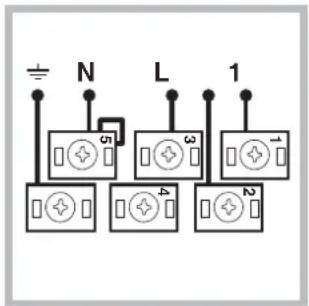

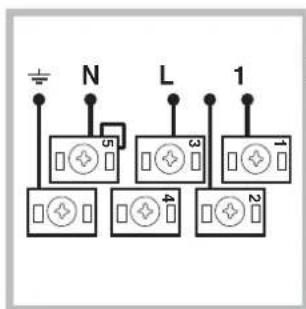

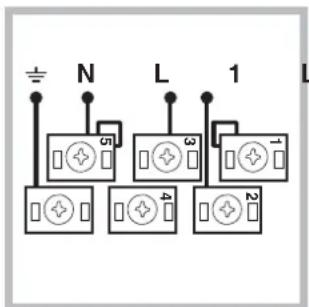

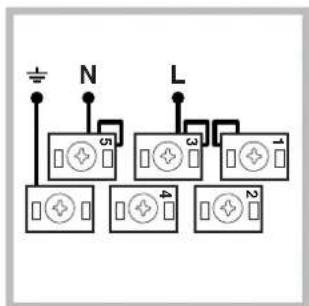

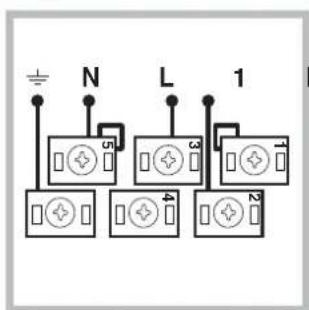

Sollte die Hausanlage andere Eigenschaften aufweisen (siehe unterstehende Abbildung), sind beim Elektroanschluss die im Gehäuse P untergebrachten Brücken zu verwenden.

230V~ H05RR-F3x4 CEI-UNEL35363 H05VV-F3x4 CEI-UNEL35746

400V 2N~ H05RR-F4x4 CEI-UNEL 35363 H05VV-F4x4 CEI-UNEL 35746

1. Befestigen Sie das Zuleitungskabel in der entsprechenden Kabelklemme.
2. Schließen Sie den Deckel des Klemmengehäuses.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die maximale Leistungsbelastung des Gerätes ausgelegt ist, die auf dem Typenschild angegeben ist (siehe unten);
• die Versorgungsspannung im Bereich der auf dem Typenschild angegebenen Werte liegt (siehe unten);
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen. ! Elektrokabel und Netzsteckdose müssen bei installiertem Gerät weniger zugänglich sein. ! Das Kabel darf nicht gebogen oder eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst). ! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

TYPENSCHILD
Abmessungen	Breite 43,5 cmHöhe 32 cmTiefe 43,5 cm
Nutzvolumen	Liter 57
ElektrischerAnschluss	Spannung 230V/400V~ 3N50/60HzMaximale Leistungsaufnahme8400W
ENERGIE-ETIKETT	Richtlinie 2002/40/EG über dieEtikettierung von Elektrobacköfen.Norm EN 50304DeklarierteEnergieverbrauchsklasseNatuürliche KonvektionHeizfunktion: Standard Plus
CE	Dieses Gerät entspricht denfolgenden EG-Richtlinien:73/23/EWG vom 19.02.73(Niederspannung) undnachfolgenden Änderungen- 89/336/EWG vom 03.05.89(elektromagnetischeVerträglichkeit) und nachfolgendenÄnderungen- 93/68/EWG vom 22.07.93 undnachfolgenden Änderungen- 2002/96/EC

Inbetriebsetzung und Gebrauch

! Bei erstmaliger Inbetriebnahme sollen der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Schalten Sie das Gerät dann aus, öffnen Sie die Backofentür und lüften Sie die Küche. Der bei diesem Vorgang entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens aufgetragenen Stoffe verursacht.

Inbetriebsetzung des Backofens

1. Wählen Sie das gewünschte Garprogramm durch Drehen des Knopfes PROGRAMME aus.
2. Eine Liste von Garprogrammen nebst der empfohlenen Temperaturen kann in der Back-/Brattabelle eingesehen werden (siehe Programme).
3. Während des Garvorgangs sind folgende Einstellungen jederzeit möglich:
4. Änderung des Garprogramms durch Betätigen des Drehknopfes PROGRAMME;
5. Unterbrechung des Garvorgangs durch Drehen des Knopfes PROGRAMME auf die Position „0".

! Stellen Sie niemals Kochgeschirr auf dem Backofenboden ab, da dadurch das Email beschädigt werden kann. ! Stellen Sie Ihr Kochgeschirr stets auf den mit dem Gerät gelieferten Backofenrost.

Backofenlicht

Um dieses einzuschalten, drehen Sie den Knopf PROGRAMME auf. Es bleibt eingeschaltet, wenn ein Garprogramm eingestellt wird.

Garprogramme

Programm Standard Plus

Es setzen sich die beiden Heizelemente, das untere und das obere, in Betrieb. Bei dieser Garart verwenden Sie nur eine Einschubhöhe: Bei gleichzeitigem Garen bzw. Backen auf mehreren Ebenen ist keine gleichmäßige Hitzeverteilung gewährleistet. Die eingestellte Temperatur wird automatisch erreicht und durch den mittels des Drehknopfes PROGRAMME gesteuerten Thermostat konstant beibehalten.

Programm OBERHITZE

Das obere Heizelement schaltet sich ein. Diese Funktion kann zum kurzen Überbacken bereits gegarter Gerichte verwendet werden. Garen Sie bei geschlossener Backofentür.

Praktische Back-/Brathinweise

Setzen Sie zum GRILLEN die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einsatzhöhe 1 ein.

GRILL

• Schieben Sie den Grillrost in die Führung 3 oder 4 ein, und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes.
• Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird durch einen Thermostaten gesteuert.

PIZZA

• Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Rost. Bei Verwendung der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten.
• Bei reich belegten Pizzas ist es ratsam, den Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben.

Back-/Brattabelle

Speisen Gew. (kg)	Einschubhöhe		Vorheit (Minuten)	Empfhlene Temperatur	Garzeit (Minuten)
Nudelgerichte
Lasagne	2,5	3	-	210	75-80
Cannelloni	2,5	3	-	210	75-80
Bandnudeln	2,5	3	-	210	75-80
Fleisch
Kalb	1,7	3	-	220	85-90
Hähnchen	1,5	3	-	220	110-115
Pute	3,0	3	-	220-Max	95-100
Ente	1,8	3	-	220	120-125
Kaninchen	2,0	3	-	220	105-110
Schwein	2,1	3	-	220	100-110
Lamm	1,8	3	-	220	90-95
Fisch
Makrelen	1,1	3	-	210-230	55-60
Zahnbrasse	1,5	3	-	210-230	60-65
Seezunge in Silberfolie	1,0	3	-	210-230	40-45
Pizza
Pizza Napoli	1,0 3 15	Max 30-35
Kuchen
Kleingebäck	0,5	3	15	180	30-35
Torten	1,1	3	15	180	30-35
Schokoladenkuchen	1,0	3	15	200	45-50
Hefekuchen	1,0	3	15	200	50-55

DE

Kochfeldarten

Der Backofen wird in Kombination mit einem Kochfeld geliefert, das mit zwei Arten von Heizelementen bestückt sein kann: Elektroplatten aus Gusseisen (siehe Abb.1), oder Glaskeramik-Kochfelder traditioneller Art (siehe Abb.2).

Einschalten des Glaskeramik-Kochfeldes

Traditionelle Kochzonen

Bei den traditionellen Heizelementen (A) handelt es sich um Ringheizkörper mit extrem kurzer Aufglühzeit (nur wenige Sekunden nach dem Einsatz). Jede Kochzone hat ihren eigenen Schalter, mit dem 6 unterschiedliche Temperaturen (vom Mindestwert 1 bis zum Höchstwert 6) eingestellt werden können.

Restwärmeanzeigen*

Die Kontrollleuchten (C) zeigen an, dass die entsprechende Kochzone, auch wenn sie bereits ausgeschaltet wurde, noch heiß ist und eine Temperatur von 60 °C übersteigt.

Empfohlene Leistungsstufen für die verschiedenen Gararten:

Einstellung	Normal- oder Schnellkochplatte
0	Ausgeschaltet
1	Garen von Gemüse, Fisch
2	Kartoffeln (dämpfen) Gemüsesuppen, Kichererbsen, Bohnen
3	Weitergaren von Eintopfgerichten und Gemüsesuppen
4	Braten (mäßige Hitze)
5	Braten (starke Hitze)
6	Anbraten von Fleisch und rasches Aufkochen von Speisen

Praktische Hinweise zum Gebrauch des Glaskeramik-Kochfeldes

! Der auf die Dichtungen aufgetragene Leim könnte Fettpuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

So gibt Ihnen Ihr Kochfeld sein Bestes:

• Benutzen Sie Kochgeschirr mit flachem Boden, um zu gewährleisten, dass der Boden vollständig auf der Heizfläche aufliegt.

• Benutzen Sie Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und damit die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird: Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.
• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise würde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben kann.
• Nur bei einigen Modellen

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gegeben und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Benutzen Sie zum Handling des Gerätes stets die sich seitlich am Backofen befindlichen Gerätegriffe.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden.
• Bei in Betrieb befindlichem Gerät werden die Heizelemente und einige Ofentürteile sehr heiß. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits heißen Backofenteilen gelangen.
• Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An den Seiten könnte er heiß sein.
• Verwenden Sie stets Backofenhandschuhe.
• Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie aus.
• Legen Sie keine entzündbaren Materialien in den Backofen: Sie können sich entzünden, wenn das Gerät versehentlich eingeschaltet wird.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf Position “●”/“O” befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Netzsteckdose.
• Bei etwaigen Störungen versuchen Sie nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie keine schweren Gegenstände auf der geöffneten Backofentür ab. Das Glaskeramikkochfeld ist stoßfest; dennoch kann

es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle.

• Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben.
• Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder dürfen nicht mit dem Gerät spielen.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden. Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der enthaltenen Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Für einen sparsamen Energieverbrauch verwenden Sie den Backofen in den Stunden zwischen dem späten Nachmittag und dem frühen Morgen.
• Es empfiehlt sich, das Garprogramm GRILL stets bei geschlossener Backofentür zu verwenden: Dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10%).
• Halten Sie die Dichtungen sauber und in einem einwandfreien Zustand, so dass sie gut an der Tür anliegen und keine Wärmeverluste verursachen.

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

Die emaillierten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen können mit einem mit lauwarmem Wasser und einem neutralen Reinigungsmittel getränkten Schwamm gereinigt werden. Sollten die Flecken nur schwer zu entfernen sein, verwenden Sie spezielle Reinigungsmittel. Es ist ratsam, die Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Benutzen Sie auf keinen Fall Scheuermittel oder sonstige scharfe Reiniger. - Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch leicht warm ist, gereinigt werden. Verwenden Sie hierzu warmes Wasser und ein Reinigungsmittel, spülen Sie mit Wasser nach und reiben Sie den Backofen mit einem weichen Tuch trocken. Vermeiden Sie Scheuermittel. Das Zubehör lässt sich wie normales Geschirr reinigen (auch im Geschirrspüler).

! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.

Reinigung der Tür

Reinigen Sie die Backofentür aus Glas nur mit einem weichen Schwamm und mildem Spülmittel und trocknen Sie sie abschließend mit einem weichen Tuch. Verwenden Sie keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber, da diese Kratzer auf ihrer Oberfläche hinterlassen und das Zerbrechen des Glases zur Folge haben können. Trocknen Sie es anschließend mit einem weichen Tuch. Um den Backofen mühelos gründlich reinigen zu können, kann die Backofentür abgenommen werden:

1. Öffnen Sie die Tür ganz (siehe Abbildung);

1. klappen Sie die sich an den beiden Scharnieren befindlichen Hebel hoch und drehen Sie diese; (siehe Abbildung);

1. fassen Sie die Tür an den beiden äußeren Seiten und schieben Sie sie langsam, jedoch nicht ganz. Drücken Sie auf die Arretierbolzen F und ziehen Sie dann die Tür zu sich hin aus den Scharnieren heraus (siehe Abbildung). In umgekehrter Reihenfolge wird die Backofentür wieder angebracht.

Überprüfung der Dichtungen

Kontrollieren Sie in regelmäßigen Abständen den Zustand der Dichtung rund um die Backofentür. Wenden Sie sich im Falle einer Beschädigung dieser Dichtung an ihre nächstgelegene Kundendienststelle (siehe Kundendienst). Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht in Gebrauch zu nehmen.

Lampenaustausch

Verfahrens Sie zum Austausch der Backofenlampe wie folgt

1. Drehen Sie die Glasabdeckung der Lampenhalterung heraus.
2. Schrauben Sie die Lampe heraus und ersetzen Sie sie durch eine neue Lampe desselben Typs: Leistung 25 W, Sockel E 14.
3. Bringen Sie die Glasabdeckung wieder an (siehe Abbildung).

! Die Ofenlampe darf nicht als Raumlampe verwendet werden.

Kundendienst

Geben Sie bitte Folgendes an:

das Gerätemodell (Mod.) und die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

! Beim Einsetzen des Rosts darauf achten, dass sich die Arretierung im hinteren Bereich befindet (siehe Abbildung).

Für die Installation der Geräte und für ihre Funktion ist es erforderlich, dass das Gerät die folgenden Eigenschaften aufweist:

Die Metallteile des Ofens müssen aus einem gegen Hitze beständigen Material sein. Im Falle einer eventuellen Überhitzung müssen die Teile gegen Temperaturen von 100 °C beständig sein. Für den Einbau des Ofens, auch bei Einbau unterhalb einer Arbeitsplatte (siehe Abbildung), muss das Gerät die folgenden Abmessungen haben:

! Bevor Sie das Gerät einbauen, müssen Sie es von den elektrischen Anschlüssen trennen. Die Verbrauchswerte, die auf dem Typenschild angegeben sind, gelten für diesen Installationstyp.

Belüftung

Für die Installation und Belüftung müssen Sie die Rückwand des Schranks entfernen. Es ist vorzuziehen, den Ofen so zu installieren, dass er auf zwei Seiten oder auf einer durchgehenden Platte mit einer Öffnung von mindestens 45 x 560 mm aufliegt (siehe Abbildungen).

Zentrierung und Befestigung

Richten Sie die 4 Füße des Ofens an den Seiten des Ofens aus, gegenüber den 4 Löchern im umlaufenden Rahmen, basierend auf der Dicke der Arbeitsplatte:

Dicke 20 mm: Entfernen Sie den beweglichen Teil des Fußes (siehe Abbildung).

Dicke 18 mm: Verwenden Sie den ersten Kanal, wie vom Hersteller vorgesehen (siehe Abbildung).

Dicke 16 mm: Verwenden Sie den zweiten Kanal (siehe Abbildung).

Um das Gerät auf der Arbeitsplatte zu befestigen: Öffnen Sie die Tür des Ofens und schrauben Sie die 4 Schrauben in die 4 Löcher, die sich im umlaufenden Rahmen befinden.

! Alle Teile, die die Sicherheit gewährleisten, müssen so befestigt sein, dass sie nicht ohne die Hilfe eines Werkzeugs entfernt werden können.

Elektrischer Anschluss

Der elektrische Anschluss an das Netz muss in der Küche erfolgen, die für den Betrieb mit Wechselstrom, Spannung und Frequenz gemäß den Angaben auf dem Typenschild vorbereitet ist (siehe nächste Seite). Die Anschlussfläche wird über einen geeigneten Stecker mit der Küche verbunden.

Elektroanschluss des Gerätes. Bei Entfernung des Gerätes muss der rote Draht an der ursprünglichen roten Verbindung wieder angeschlossen werden.

Anwendung des Anschlusskastens

1. Öffnen Sie den Anschlusskasten, indem Sie einen Schraubendreher als Hebel an den seitlichen Rillen des Kastens verwenden: Ziehen Sie und öffnen Sie den Kasten (siehe Abbildung).

1. Verwenden Sie den Anschlusskasten: Führen Sie die Versorgungskabel und die Kabel der Geräte L-N und Erdung ein. Befestigen Sie den Kasten unter den Köpfen der Kabel mit Schrauben (N) (L) (Erde) (1).

Der Anschlusskasten ist für den Anschluss an 400

V dreiphasig (siehe Abbildungen unten).

400V3N~ H05RR-F5x2.5 CEI-UNEL35363 H05VV-F5x2.5 CEI-UNEL35746

Wenn die elektrische

Installation andere Eigenschaften hat (siehe Abbildungen unten), führen Sie den elektrischen Anschluss mit den Anschlussklemmen durch, die sich im Kasten P befinden.

230V~ H05RR-F3x4 CEI-UNEL35363 H05VV-F3x4 CEI-UNEL35746

2 400V 2N~ H05RR-F4x4 CEI-UNEL35363 H05VV-F4x4 CEI-UNEL35746
