CFDE77L - Hi-Fi-Anlage SONY - Kostenlose Bedienungsanleitung

Produkttyp	Tragbare Hi-Fi-Anlage
Modell	CFD-E77L
Marke	Sony
Integrierte Quellen	CD-Player, Kassettenplayer, FM/MW/LW-Tuner
Lautsprecher	2 x 8 cm Vollbereichslautsprecher, 4 Ω, konischer Typ
Leistungsaufnahme	14 W (Netz)
Stromversorgung	Netz 230 V AC, 50 Hz; Batterien R14 (C) × 6 (Player); Batterien R6 (AA) × 3 (Speichersicherung); Batterien R6 (AA) × 2 (Fernbedienung)
Frequenzgang (CD)	20 – 20.000 Hz (+0/-1 dB)
Frequenzgang (Kassette)	70 – 13.000 Hz (Kassette Typ I)
Wellenbereiche	FM: 87,5 – 108 MHz; MW: 531 – 1.602 kHz; LW: 153 – 279 kHz
Radiosenderspeicher	Bis zu 40 Sender (20 FM, 20 MW/LW) automatisch oder manuell
CD-Funktionen	Wiedergabe, Pause, Suche, Wiederholung, Zufallswiedergabe, programmierte Wiedergabe (20 Titel)
Kassettenfunktionen	Wiedergabe, Aufnahme, Vorlauf, Rücklauf, Pause
Timer	Musikwecker, Einschlafautomatik (10-120 Min.), Countdown-Timer (1-60 Min.)
Fernbedienung	Infrarot-Fernbedienung (je nach Modell)
Equalizer	MEGA BASS (Bassverstärkung)
Kopfhörerausgang	Stereominiklinkenbuchse für Kopfhörer 16 – 64 Ω
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung (je nach Modell)
Routinereinigung	Reinigung der Tonköpfe und des Bandlaufs (Wattestäbchen und Alkohol), Entmagnetisierung, Reinigung der CD-Linse mit Gebläse
Sicherheit	Laser Klasse 1, nicht der Feuchtigkeit aussetzen, freie Belüftung
Aufstellung	Hitze, direkte Sonneneinstrahlung, Staub, Vibrationen vermeiden; ebene und stabile Oberfläche

Häufig gestellte Fragen - CFDE77L SONY

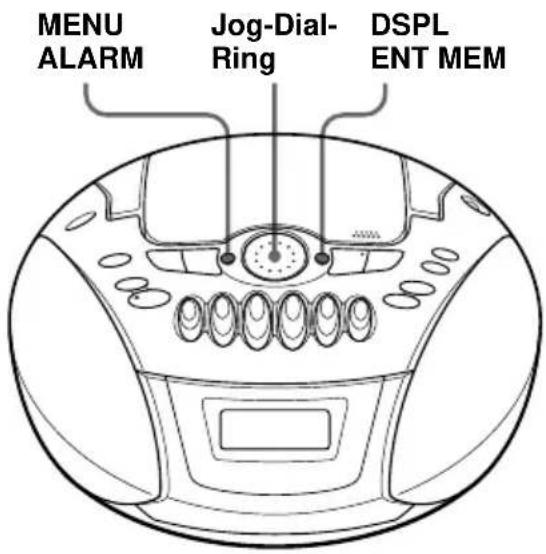

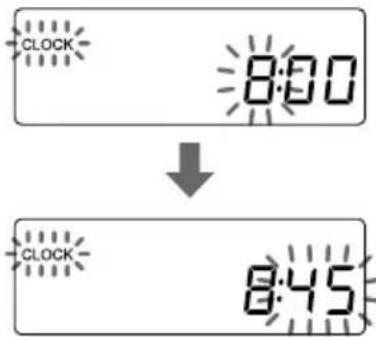

Wie stelle ich die Uhr der Sony CFD-E77L-Anlage ein?

Halten Sie die Taste MENU•ALARM gedrückt, bis 'CLOCK' angezeigt wird, und drücken Sie dann DSPL•ENT MEM. Drehen Sie am Einstellrad, um die Stunden einzustellen, drücken Sie DSPL•ENT MEM, stellen Sie die Minuten ein und bestätigen Sie erneut. Die Uhr startet bei 00 Sekunden.

Wie speichere ich Radiosender vor?

Drücken Sie RADIO BAND•AUTO PRESET, um das Band auszuwählen, und halten Sie die Taste 2 Sekunden gedrückt, bis 'AUTO' erscheint. Drücken Sie DSPL•ENT MEM, um die Sender automatisch zu speichern. Für manuelles Vorspeichern stellen Sie den Sender ein, halten Sie DSPL•ENT MEM 2 Sekunden gedrückt, wählen Sie eine Nummer mit dem Einstellrad und drücken Sie DSPL•ENT MEM.

Wie verwende ich die Weckfunktion?

Stellen Sie sicher, dass die Uhr eingestellt ist und die Anzeige ⌂ nicht leuchtet. Bereiten Sie eine Quelle vor (CD oder Radio). Drücken Sie MENU•ALARM bis 'TIMER' erscheint, dann DSPL•ENT MEM. Wählen Sie die Quelle, stellen Sie Start- und Endzeit sowie Lautstärke ein und drücken Sie STANDBY, um zu aktivieren.

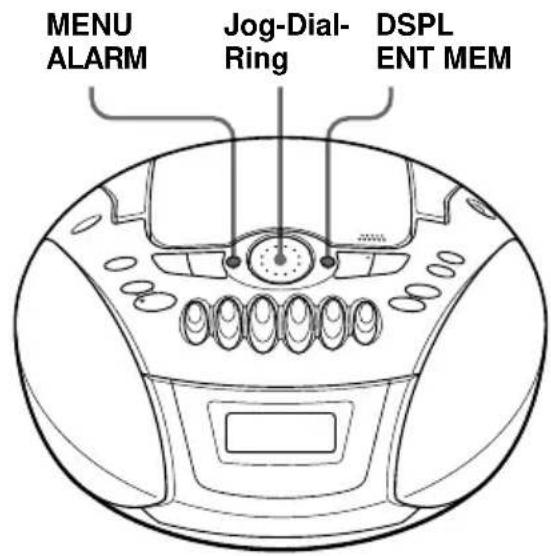

Wie programmiere ich die automatische Abschaltung (Einschlafautomatik)?

Drücken Sie während der Wiedergabe MENU•ALARM bis 'SLEEP' erscheint, dann DSPL•ENT MEM. Drehen Sie am Einstellrad, um die Dauer zu wählen (10, 20, 30, 60, 90 oder 120 Minuten). Das Gerät schaltet sich nach der gewählten Zeit automatisch aus.

Wie nehme ich eine CD auf Kassette auf?

Legen Sie eine leere Kassette Typ I und die gewünschte CD ein. Drücken Sie ▷ (CD), um die CD-Quelle auszuwählen, und drücken Sie dann ● (REC), um die Aufnahme zu starten. Die Lautstärkeeinstellung hat keinen Einfluss auf den Aufnahmepegel. Zum Unterbrechen drücken Sie ■.

Was tun, wenn der CD-Player 'no disc' anzeigt?

Überprüfen Sie, ob die CD mit der Etikettseite nach oben eingelegt ist. Reinigen Sie die CD. Bei einer CD-R/RW stellen Sie sicher, dass sie finalisiert wurde. Warten Sie eine Stunde, wenn Kondensation möglich ist. Wenn das Problem weiterhin besteht, ist die Disc möglicherweise von schlechter Qualität.

Was tun, wenn die Fernbedienung nicht funktioniert?

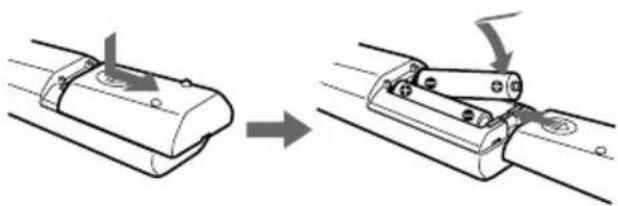

Ersetzen Sie die Batterien der Fernbedienung (zwei R6 (AA)-Batterien). Richten Sie die Fernbedienung ohne Hindernisse auf den Sensor. Vermeiden Sie starkes direktes Licht. Wenn das Gerät mit Batterien betrieben wird, ist die Fernbedienung nicht nutzbar.

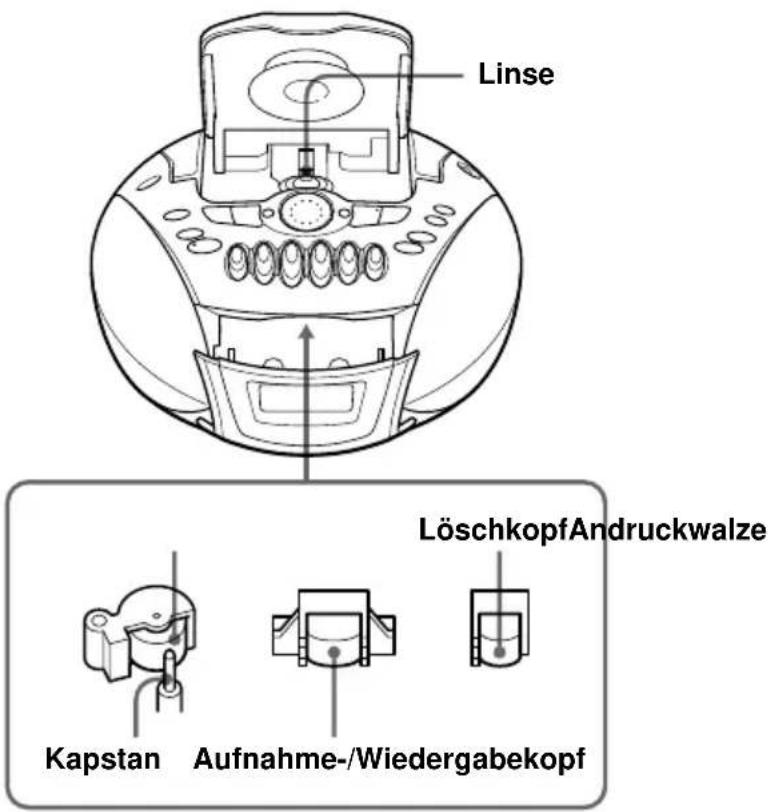

Wie reinige ich die Tonköpfe der Kassette?

Reinigen Sie alle 10 Betriebsstunden die Tonköpfe, die Andruckrolle und die Capstanwelle mit einem leicht mit Alkohol oder Reinigungsflüssigkeit getränkten Wattestäbchen. Lassen Sie vollständig trocknen, bevor Sie eine Kassette einlegen.

Wie ändere ich den AM/MW-Abstimmabstand?

Drücken Sie RADIO BAND•AUTO PRESET, um AM oder MW auszuwählen. Drücken Sie DSPL•ENT MEM 2 Sekunden lang, dann halten Sie RADIO BAND•AUTO PRESET 2 Sekunden gedrückt. Drehen Sie am Einstellrad, um 'AM 9' (9 kHz) oder 'AM 10' (10 kHz) zu wählen. Bestätigen Sie mit DSPL•ENT MEM. Die AM/MW-Voreinstellungen werden gelöscht.

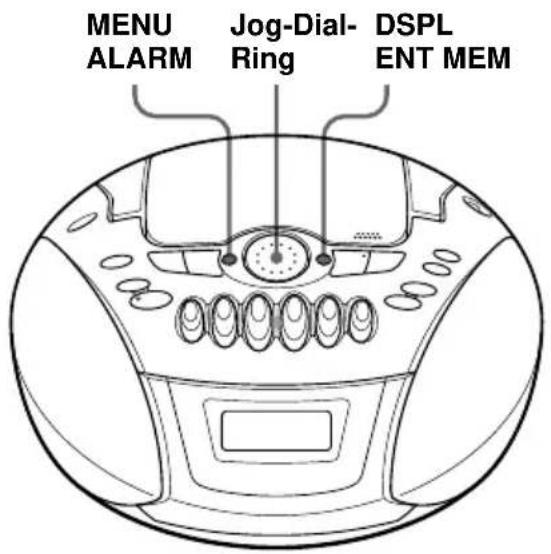

Wie verwende ich den Countdown-Timer (Küchenwecker)?

Halten Sie MENU•ALARM gedrückt, bis 'ALARM' erscheint. Drehen Sie am Einstellrad, um die Dauer einzustellen (1 bis 60 Minuten), und drücken Sie dann DSPL•ENT MEM. Stellen Sie die Lautstärke (L0 leise, HI laut) und den Ton (BEEP oder MUSIC) ein. Drücken Sie DSPL•ENT MEM, um den Countdown zu starten. Der Alarm ertönt am Ende 20 Sekunden lang.

BEDIENUNGSANLEITUNG CFDE77L SONY

Bedienungsanleitung

CFD-E70L

CFD-E75

CFD-E75L

CFD-E77L

WARNUNG

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

Informationen

Für Kunden in Europa

Bei diesen CD-Spielern handelt es sich um ein Laser-Produkt der Klasse 1.

Ein Aufkleber mit der Aufschrift CLASS 1

LASER PRODUCT befindet sich an der

Rückseite des Geräts.

VORSICHT

Stellen Sie das Gerät nicht an einem Ort auf, an dem eine ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Zu dieser Bedienungsanleitung

Die Anweisungen in dieser Bedienungsanleitung beziehen sich auf die Modelle CFD-E70L, CFD-E75, CFD-E75L und CFD-E77L. Bevor Sie beginnen, die Bedienungsanleitung zu lesen, sehen Sie erst nach der Nummer Ihres Modells. Die Abbildungen zeigen das Modell CFD-E75L.

Hinweis

Der Schalter, mit dem sich der Player ein- und ausschalten lässt, hat die unten angegebene Bezeichnung:

"OPERATE": CFD-E70L/E75L/E77L

"POWER": CFD-E75

Inhalt

Grundfunktionen

Wiedergeben einer CD 4

Radioempfang 6

Wiedergeben einer Kassette 8

Bespielen einer Kassette 10

Der CD-Player

Das Display 12

Ansteuern einer bestimmten Stelle in einem Titel 12

Wiederholtes Wiedergeben von Titeln (Repeat Play) 13

Wiedergeben von Titeln in willkürlicher Reihenfolge (Shuffle Play) 14

Erstellen eines eigenen Programms (Program Play) 15

Das Radio

Speichern von Radiosendern 16

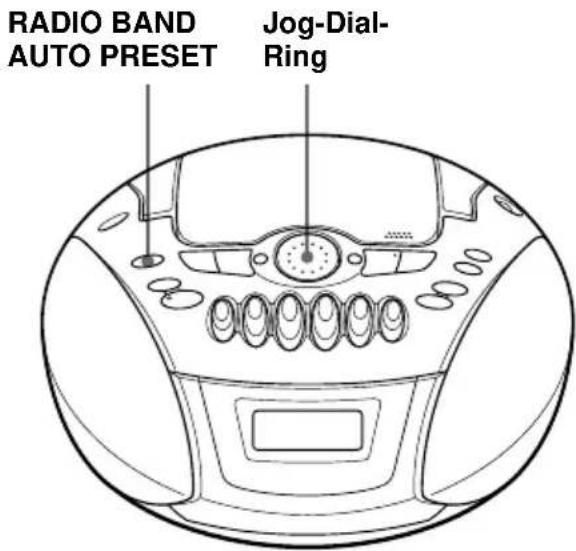

Wiedergeben gespeicherter Radiosender .... 17

Die Klangbetonung

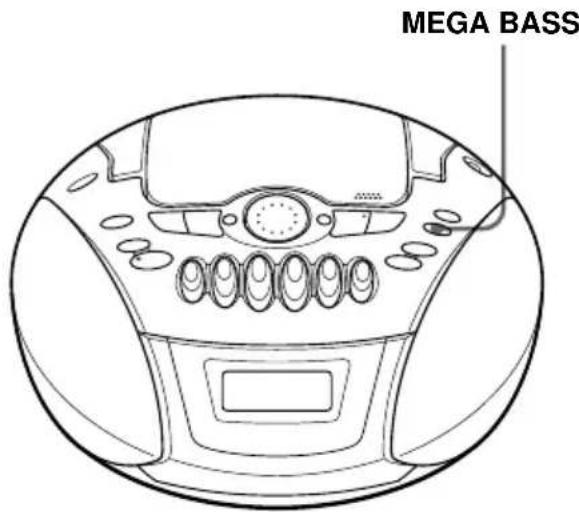

Auswählen der Klangbetonung (MEGA BASS). 18

Der Timer

Einstellen der Uhr. 19

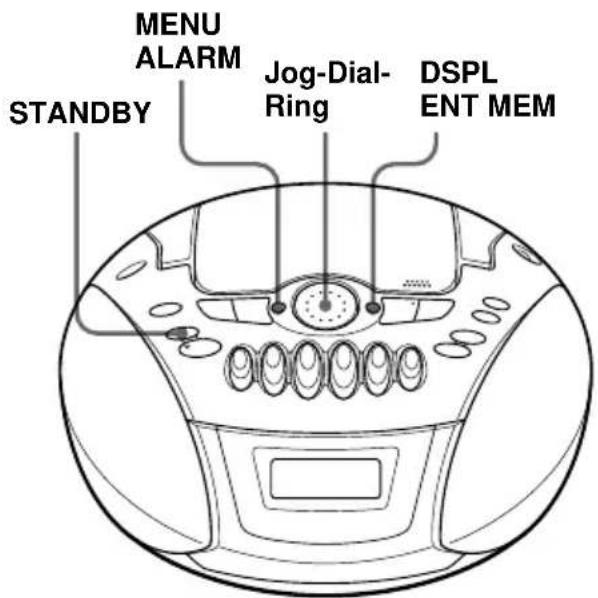

Aufwachen mit Musik 20

Einschlafen mit Musik. 21

Der Countdown-Timer 22

Vorbereitungen

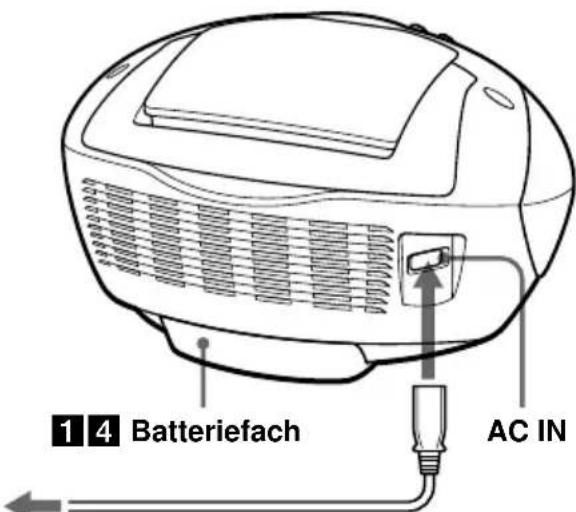

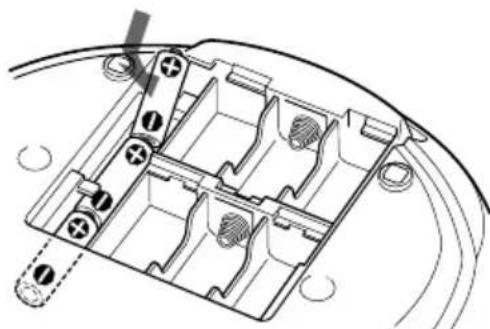

Auswählen der Stromquellen 24

Zusätzliche Informationen

Sicherheitsmaßnahmen 26

Störungsbehebung 27

Wartung 30

Technische Daten 31

Index .Hintere Umschlagseite

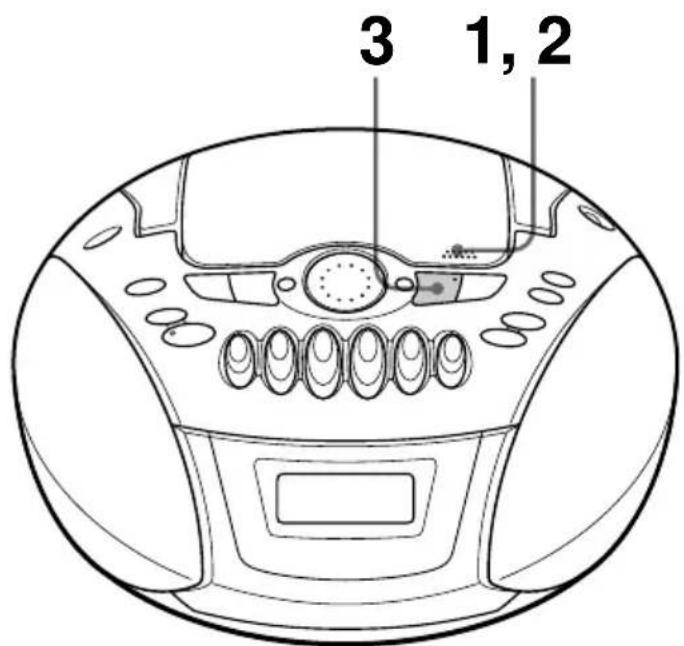

Wiedergeben einer CD

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 24).

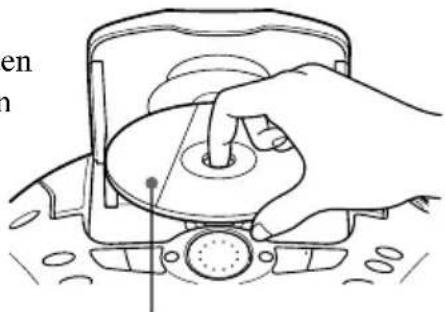

1 Öffnen Sie das CD-Fach, indem Sie

PUSH OPEN/CLOSE

PUSH OPEN/CLOSE nach unten drücken, und legen Sie eine CD in das CD-Fach ein.

Mit der beschrifteten Seite nach oben

2 Schließen Sie das CD-Fach.

PUSH OPEN/CLOSE

Drücken Sie ▸ (bzw. ▸ auf der Fernbedienung, nur CFD-E75/E75L/E77L).

Das Gerät schaltet sich ein (Direkteinschaltfunktion), und der Player gibt alle Titel einzeln wieder.

Display Titelnummer Spieldauer

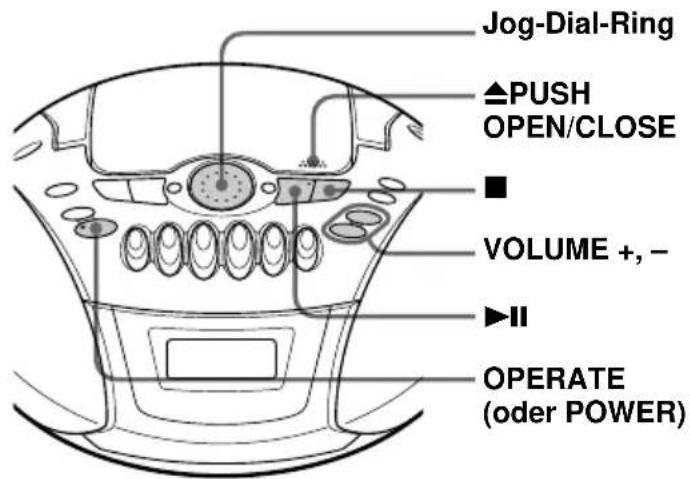

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Um Gehen Sie folgendermaßen vor
die Lautstärke	Drücken Sie VOLUME +, - (bzw. VOL einzustellen +, - auf der Fernbedienung, nur CFD-E75/E75L/E77L).
die Wiedergabe zu beenden (Stopmodus)	Drücken Sie ■.
die Wiedergabe zu unterbrechen Fernbedienung, nur CFD-E75/E75L/(Pausemodus) E77L).	Drücken Sie die Taste erneut, um die Wiedergabe nach einer Pause wiederaufzunehmen.
zum nächsten Titel zu Drehen Sie den Jog-Dial-Ring im wechseln Uhrzeigersinn. (Auf der Fernbedienung drücken Sie ▷■, nur CFD-E75/E75L/E77L.)
zum vorherigen Titel zu Drehen Sie den Jog-Dial-Ring gegen wechseln den Uhrzeigersinn. (Auf der Fernbedienung drücken Sie ▷■, nur CFD-E75/E75L/E77L.)
die CD zu entnahmen	Drücken Sie ▲PUSH OPEN/CLOSE.
den Player ein-/ Drücken Sie OPERATE (oder POWER, auszuschalten siehe Seite 2).

Hinweise zu CD-Rs/CD-RWs

Mit diesem Player können Sie CD-Rs/CD-RWs abspielen. Allerdings hängt die Wiedergabe von der Qualität des Datenträgers, vom Aufnahmegerät und von der Anwendungssoftware ab.

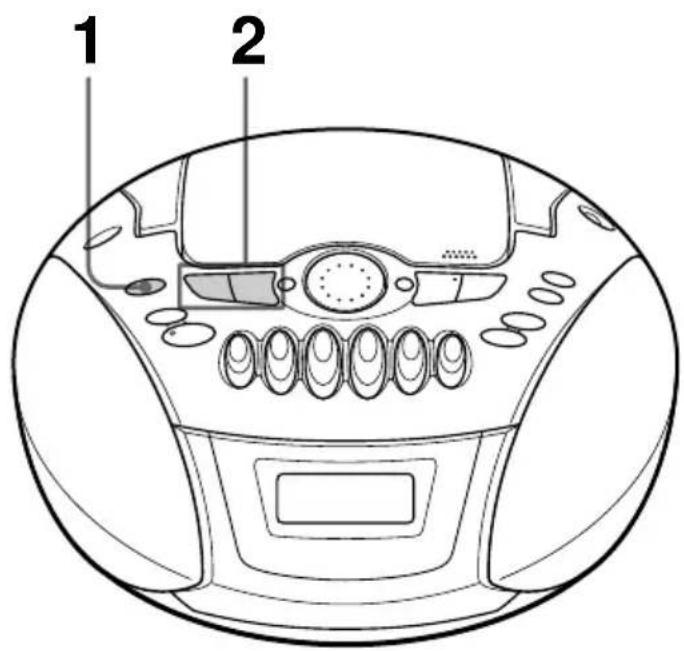

Radioempfang

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 24).

1

Drücken Sie RADIO BAND AUTO PRESET, bis der gewünschte Frequenzbereich im Display erscheint (Direkteinschaltfunktion).

Mit jedem Tastendruck wechselt der Frequenzbereich folgendermaßen:

Halten Sie TUNE + oder - gedrückt, bis sich die Frequenzziffern im Display zu ändern beginnen.

Das Radio durchsucht automatisch die Frequenzen und stoppt, sobald ein Sender mit gutem Empfang gefunden wurde.

Wenn sich ein Sender nicht einstellen lässt, drücken Sie die Taste immer wieder, so dass die Frequenzen Schritt für Schritt wechseln.

Zeigt einen UKW-Stereosender an

FM 89.20

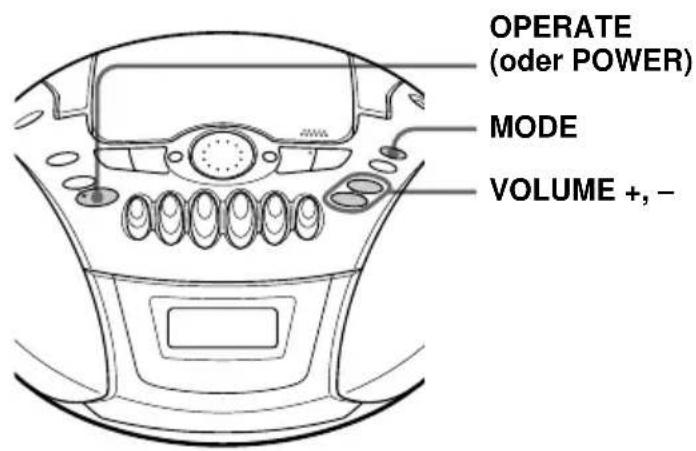

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Tipps

Sind beim UKW-Empfang Störgeräusche zu hören, drücken Sie MODE, bis im Display "Mono" erscheint. Der Empfang ist monaural (Mono). - Wenn Sie das AM/MW-Empfangsintervall ändern möchten, schlagen Sie auf Seite 25 nach.

Um Drücken Sie
die Lautstärke einzustellen	VOLUME +, - (bzw. VOL +, - auf der Fernbedienung, nur CFD-E75/E75L/E77L)
das Radio ein-/auszuschalten OPERATE (oder POWER, siehe Seite 2)

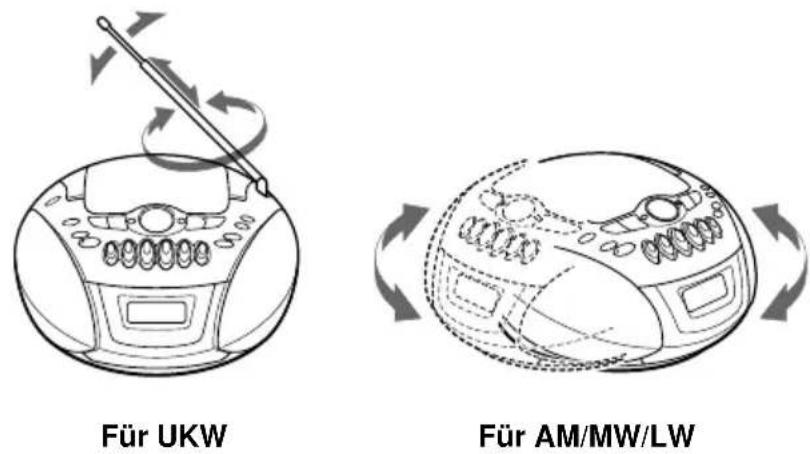

So verbessern Sie den Radioempfang

Richten Sie für den UKW-Empfang die Antenne aus. Für verbesserten AM- oder MW/LW-Empfang drehen Sie das Gerät selbst.

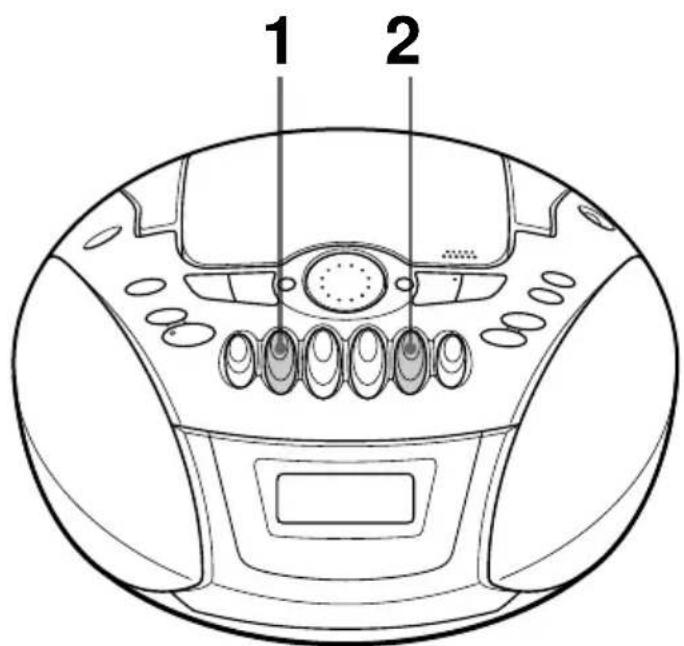

Wiedergeben einer Kassette

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 24).

1

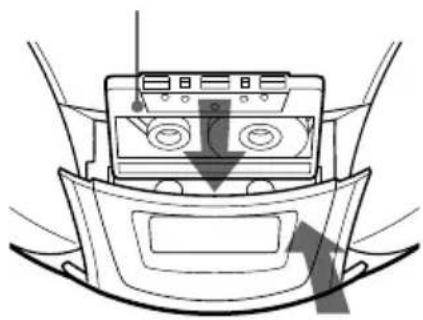

Drücken Sie, um das Kassettenfach zu öffnen, und legen Sie eine bespielte Kassette ein. Verwenden Sie nur Kassetten des Typs TYPE I (normal). Schließen Sie das Fach.

Mit der wiederzugebenden Seite auf Sie zu

2

Das Gerät schaltet sich ein (Direkteinschaltung) und beginnt mit der Wiedergabe der Kassette.

Display

TYPE

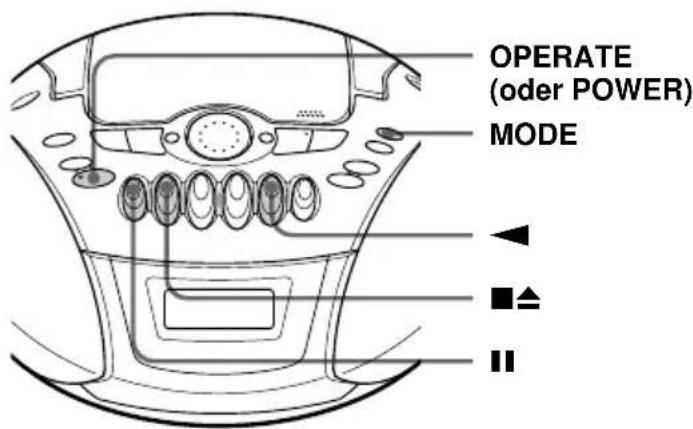

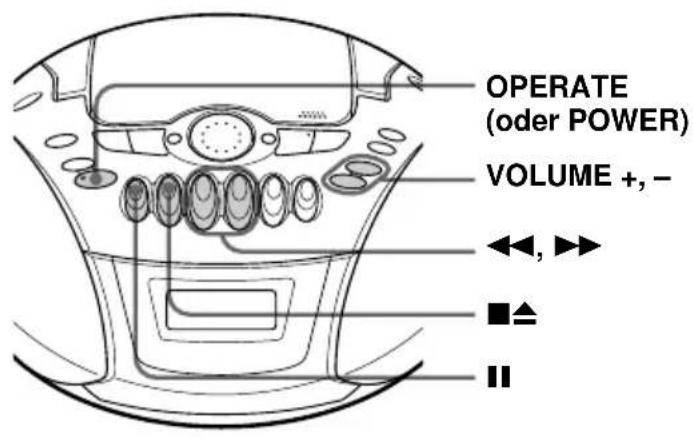

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Um Drucken Sie

die Lautstärke einzustellen

VOLUME ^+ -

(bzw. VOL +, - auf der

Fernbedienung, nur CFD-E75/E75L/E77L)

die Wiedergabe zu beenden (Stopmodus)

das Band vor- oder oder zurückzuspulen

die Wiedergabe zu unterbremen

(Pausemodus) Drücken Sie die Taste erneut, um die Wiedergabe nach einer Pause wiederaufzunehmen.

die Kassette auszuwerfen

das Gerät ein-/auszuschalten OPERATE (oder POWER, siehe Seite 2)

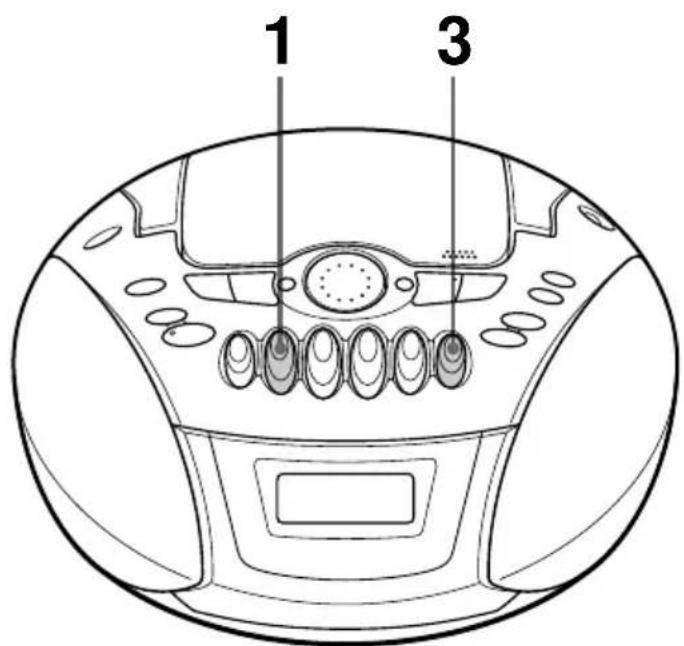

Bespielen einer Kassette

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 24).

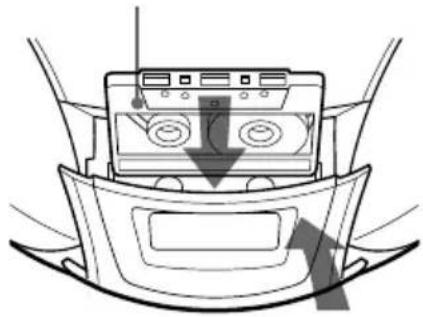

Öffnen Sie das Kassettenfach und legen Sie eine leere Kassette ein. Verwenden Sie nur Kassetten des Typs TYPE I (normal).

Mit der zu bespielenden Seite auf Sie zu

2 Wählen Sie die Programmquelle, von

der Sie aufnehmen möchten.

Um vom CD-Player aufzunehmen, legen Sie eine CD ein (siehe Seite 4), und drücken Sie am CD-Teil.

Display

Um vom Radio aufzunehmen, stellen Sie den gewünschten Sender ein (siehe Seite 6).

3

Starten Sie mit die Aufnahme ( wird darauf automatisch gedrückt).

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Tips

• Durch Einstellen der Lautstärke oder der Klangbetonung (siehe Seite 18) wird der Aufnahmepegel nicht beeinflusst.
• Wenn beim Empfang eines AM/MW/LW-Senders Pfeifgeräusche zu hören sind, nachdem Sie in Schritt 3 die Taste ● gedrückt haben, wählen Sie mit MODE die Position von ISS (Störstrahlungsunterdrückungsschalter), bei der das Störgeräusch am geringsten ist. Die besten Ergebnisse erzielen Sie, wenn Sie das Gerät an das Stromnetz anschließen. Gehen Sie zum Löschen einer Aufnahme folgendermaßen vor:

1 Legen Sie die Kassette mit der zu löschenden Aufnahme ein. 2 Drücken Sie II. 3 Drücken Sie 4 Drücken Sie ● 5 Drücken Sie II.

Drücken Sie

die Aufnahme zu beenden (Stopmodus)

die Aufnahme zu unterbrechen (Pausemodus). Drücken Sie die Taste erneut, um die Aufnahme wiederaufzunehmen.

das Gerät ein-/auszuschalten OPERATE (oder POWER, siehe Seite 2)

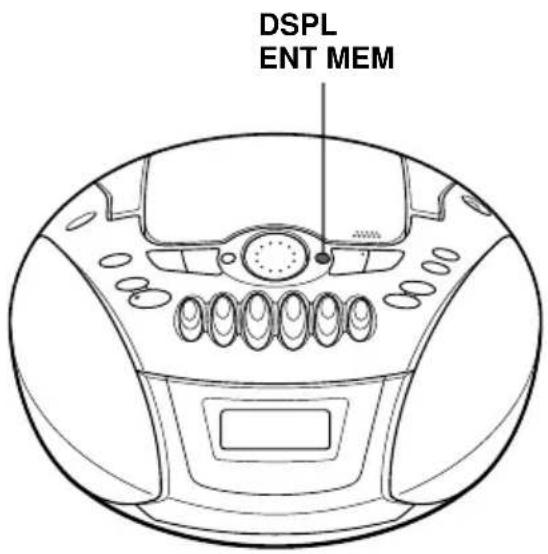

Das Display

Im Display werden Informationen zur jeweils eingelegten CD angezeigt.

Prüfen der Gesamttitelanzahl und -spieldauer

Drücken Sie DSPL-ENT MEM im Stopmodus.

Gesamtspieldauer

Gesamttitelanzahl

Prüfen der Restspieldauer

Drücken Sie während der Wiedergabe einer CD DSPL-ENT MEM.

Zum Anzeigen drücken Sie DSPL-ENT MEM

der aktuellen Titelnummer einzelmal und der Restspieldauer des aktuellen Titels*

der Anzahl der restlichen zweimal Titel und der Restspieldauer auf der CD

der aktuellen Titelnummer dreimal und Spieldauer

• Hat die CD mehr als 20 Titel, erscheint anstelle der Restspieldauer die Anzeige “- - - ” im Display.

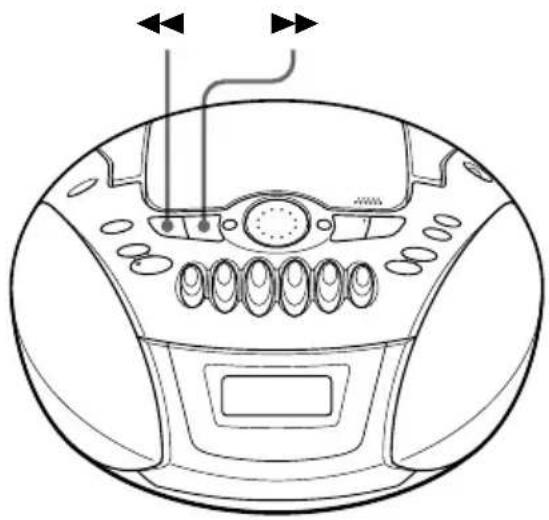

Ansteuern einer bestimmten Stelle in einem Titel

Während der Wiedergabe einer CD können Sie eine bestimmte Stelle in einem Titel schnell ansteuern.

Mit den Zahlentasten auf der Fernbedienung können Sie außerdem einen beliebigen Titel auf einer CD mühelos ansteuern (nur CFD-E75/E75L/E77L).

Zum Ansteuern	Drücken Sie
einer Passage während der Wiedergabe	▶ (vorwärts) oder ↓ (rückwärts) im Wiedergabemodus, und halten Sie die Taste gedrück, bis Sie die Passage gefunden haben. (Auf der Fernbedienung drücken Sieazo oder ↓ , nur CFD-E75/E75L/E77L.)
einer Passage mit Hilfe der Anzeige im Display	▶ (vorwärts) oder ↓ (rückwärts) im Pauseomodus, und halten Sie die Taste gedrück, bis Sie die Passage gefunden haben. (Auf der Fernbedienung drücken Siedazo oder ↓ , nur CFD-E75/E75L/E77L.)
eines bestimmen Titels direkt (nur CFD-E75/E75L/E77L)	die Zahlentaste für den gewünschten Titel

Hinweis

Sie können keinen Titel gezielt ansteuern, wenn "SHUF" oder "PGM" im Display leuchtet. Blenden Sie die Anzeige mit aus (nur CFD-E75/E75L/E77L).

Tipp

Wenn Sie einen Titel mit einer Nummer über 10 ansteuern wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Beispiel: Zum Wiedergeben von Titelnummer 23 drücken Sie zunächst >10 , dann 2 und 3 (nur CFD-E75/E75L/E77L).

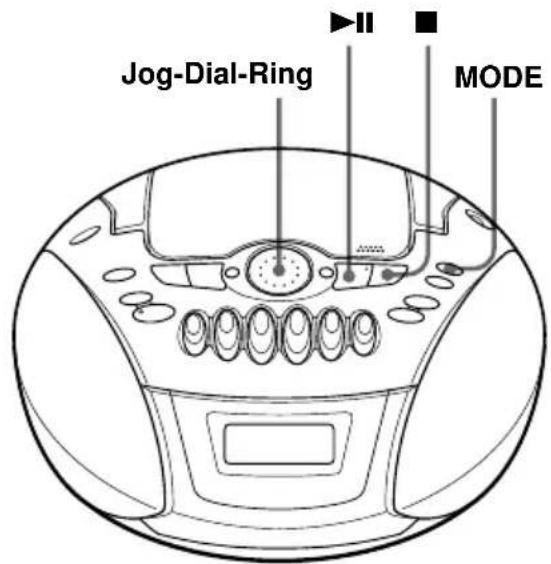

Wiederholtes Wiedergeben von Titeln (Repeat Play)

Sie können Titel im normalen Modus, im Shuffle Play-Modus oder im Program Play-Modus wiederholt wiedergeben (siehe Seite 14 - 15).

1 Drücken Sie.

"CD" erscheint im Display.

Fortsetzung

Wiederholtes Wiedergeben von Titeln (Repeat Play) (Fortsetzung)

2 Sie haben folgende Möglichkeiten.

Zum Wiederholen	Gehen Sie folgendermaßen vor:
eines einzelnen Titels	1 D rücken Sie MODE, bis “REPEAT 1” erscheint.2 Drehen Sie den Jog-Dial-Ring, um den Titel auszuwahlen, der wiederholt wiedergegeben werden soll.3 Drucken Sie ▷II.
aller Titel	1 D rücken Sie MODE, bis “REPEAT ALL” erscheint.2 Drucken Sie ▷II.
von Titeln in willkürlicher Reihenfolge	1 D rücken Sie MODE, bis “SHUF REPEAT” erscheint.2 Drucken Sie ▷II.
programmierter Titel	1 D rücken Sie MODE, bis “PGM REPEAT” erscheint.2 Programmieren Sie die gewünschten Titel (siehe Schritt 3 auf Seite 15).3 Drucken Sie ▷II.

So beenden Sie Repeat Play

Drücken Sie MODE, bis "REPEAT" nicht mehr im Display angezeigt wird.

Auf der Fernbedienung (nur CFD-E75/E75L/E77L)

• Drücken Sie ► statt II.
• Wenn Sie "REPEAT 1" ausgewählt haben, wählen Sie den Titel mit den Zahlentasten aus.

Wiedergeben von Titeln in willkürlicher Reihenfolge (Shuffle Play)

Sie können Titel in willkürlicher Reihenfolge wiedergeben.

1 Drücken Sie.

"Cd" erscheint im Display.

2 Drücken Sie MODE so oft, bis "SHUF" im Display erscheint. 3 Starten Sie mit Shuffle Play.

So beenden Sie Shuffle Play

Drücken Sie MODE so oft, bis "SHUF" im Display ausgeblendet wird.

Auf der Fernbedienung (nur CFD-E75/E75L/E77L)

Drücken Sie ► statt II.

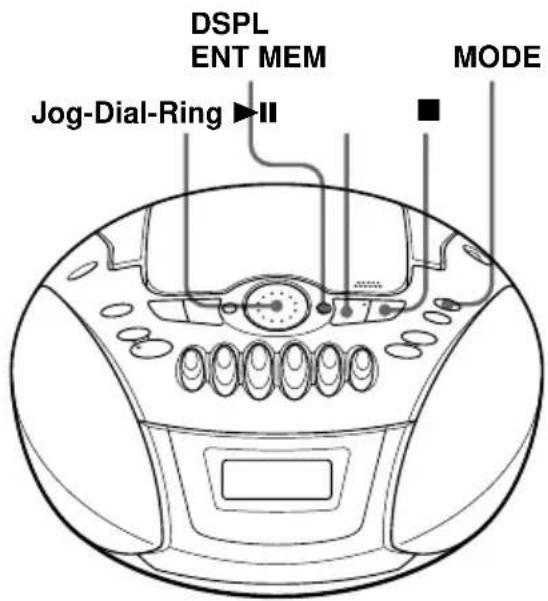

Erstellen eines eigenen Programms (Program Play)

Sie können die Wiedergabereihenfolge von bis zu 20 Titeln einer CD festlegen.

1 Drücken Sie.

"Cd" erscheint im Display.

2 Drücken Sie MODE, bis "PGM" im Display erscheint. 3 Drehen Sie den Jog-Dial-Ring, um den zu programmierenden Titel auszuwählen, und drücken Sie DSPL-ENT MEM. Programmieren Sie auf diese Weise weitere Titel.

Programmierte Wiedergabereihenfolge Titel

4 Drücken Sie II, um Program Play zu starten.

Auf der Fernbedienung (nur CFD-E75/E75L/E77L)

1 Drücken Sie. 2 Drücken Sie MODE so oft, bis "PGM" im Display erscheint. 3 Drücken Sie die Zahlentasten für die Titel, die Sie in Ihr Programm aufnehmen sollen, in der gewünschten Reihenfolge. 4 Drücken Sie.

So brechen Sie Program Play ab

Drücken Sie MODE, bis "PGM" nicht mehr im Display angezeigt wird.

So überprüfen Sie die Reihenfolge der Titel vor der Wiedergabe

Drücken Sie DSPL-ENT MEM am Player. Jedes Mal, wenn Sie die Taste drücken, erscheint die Nummer des nächsten Titels in der programmierten Reihenfolge.

So ändern Sie das aktuelle Programm

Drücken Sie einmal, wenn gerade keine CD wiedergegeben wird, oder zweimal, wenn gerade eine CD wiedergegeben wird. Das aktuelle Programm wird gelöscht. Danach können Sie anhand des oben beschriebenen Programmierverfahrens ein neues Programm erstellen.

Tipps

• Sie können dasselbe Programm erneut abspielen lassen, da das Programm gespeichert bleibt, bis Sie das CD-Fach öffnen.
• Sie können Ihr eigenes Programm auch aufnehmen. Legen Sie nach dem Zusammenstellen des Programms eine leere Kassette in das Kassettenfach ein, und starten Sie die Aufnahme mit .

Das Radio

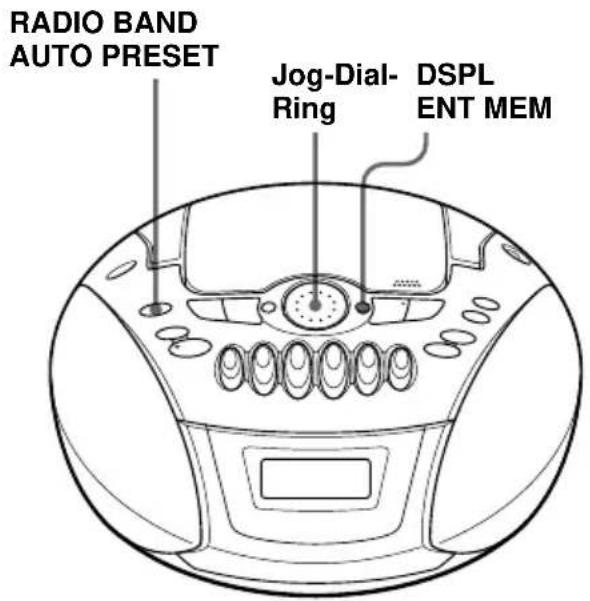

Speichern von Radiosendern

Sie können Radiosender im Gerät speichern. Beim CFD-E75 können Sie 30 Radiosender speichern, 20 für UKW und 10 für AM, oder beim CFD-E70L/E75L/E77L 40 Radiosender, 20 für UKW und je 10 für MW und LW, in beliebiger Reihenfolge.

1. Wählen Sie mit RADIO BAND AUTO PRESET den gewünschten Frequenzbereich aus. 2. Halten Sie RADIO BAND AUTO PRESET 2 Sekunden lang gedrückt, bis "AUTO" im Display erscheint. 3. Drücken Sie DSPL-ENT MEM. Die Sender werden in der Reihenfolge ihrer Frequenz gespeichert, angefangen mit dem Sender mit der niedrigsten Frequenz.

Wenn ein Sender nicht automatisch gespeichert werden kann

Wenn das Sendesignal schwach ist, müssen Sie den Sender von Hand einstellen und speichern.

1. Wählen Sie mit RADIO BAND AUTO PRESET den gewünschten Frequenzbereich aus. 2. Stellen Sie den gewünschten Sender ein. 3. Halten Sie DSPL-ENT MEM 2 Sekunden lang gedrückt. 4. Wählen Sie durch Drehen des Jog-Dial-Rings die Speichernummer aus, unter der Sie den neuen Sender speichern wollen. 5. Drücken Sie erneut DSPL-ENT MEM. Ein zuvor unter dieser Nummer gespeicherter Sender wird durch den neuen Sender ersetzt.

Auf der Fernbedienung (nur CFD-E75/E75L/E77L)

1. Drücken Sie BAND so oft, bis der gewünschte Frequenzbereich im Display erscheint. 2. Drücken Sie TUNE + oder -, bis Sie den gewünschten Sender empfangen. 3. Halten Sie die Zahlentaste, unter der Sie den neuen Sender speichern möchten, ca. 2 Sekunden lang gedrückt. Wenn Sie eine Speichernummer über 10 ansteuern wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Zum Eingeben müssen Sie die letzte Zahlentaste etwa 2 Sekunden lang gedrückt halten. Beispiel: Zum Auswählen von 12 drücken Sie zunächst >10 und 1 und halten dann 2 etwa 2 Sekunden lang gedrückt.

Wiedergabe gespeicherter Radiosender

Wenn Sie die Sender gespeichert haben, können Sie sie mit dem Jog-Dial-Ring am Gerät oder den Zahlentasten auf der Fernbedienung einstellen.

1. Wählen Sie mit RADIO BAND AUTO PRESET den gewünschten Frequenzbereich aus. 2. Drehen Sie den Jog-Dial-Ring, und stellen Sie den gespeicherten Sender ein.

Auf der Fernbedienung (nur CFD-E75/E75L/E77L)

1. Wählen Sie mit BAND den gewünschten Frequenzbereich aus. 2. Drücken Sie die Zahlentasten, unter denen der Sender gespeichert ist, den Sie wiedergeben möchten.

Wenn Sie einen Sender mit einer Speichernummer über 10 einstellen wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Beispiel: Zum Einstellen des gespeicherten Senders 12 drücken Sie zunächst >10 und 1 und dann 2.

Die Klangbetonung

Auswählen der Klangbetonung (MEGA BASS)

Sie können die Klangbetonung bei der Wiedergabe einstellen.

Verstärkung der Bässe

Drücken Sie MEGA BASS.

"MEGA BASS" erscheint im Display.

Wenn Sie die Funktion wieder ausschalten möchten, drücken Sie die Taste nochmals.

Der Timer

Einstellen der Uhr

Die Anzeige - - - - erscheint im Display, bis Sie die Uhr einstellen.

Schließen Sie die Stromquelle an (siehe Seite 24), bevor Sie die Uhr einstellen.

1 Drücken Sie MENU-ALARM, bis "CLOCK" im Display erscheint, und drücken Sie dann DSPL-ENT MEM. Die Stundenziffern blinken.

2 Drehen Sie den Jog-Dial-Ring, und stellen Sie die aktuelle Stunde ein. Drücken Sie anschließend DSPL-ENT MEM. Die Minutenziffern blinken. Stellen Sie die Minuten ein. Drehen Sie dazu den Jog-Dial-Ring, bis die richtige Minutenzahl angezeigt wird.

3 Drücken Sie DSPL-ENT MEM. Die Uhr beginnt bei 00 Sekunden zu laufen.

Tipp

Die Uhrzeit wird im folgenden Format angezeigt: CFD-E75: 12-Stunden-Format, CFD-E70L/E75L/E77L: 24-Stunden-Format.

Aufwachen mit Musik

Sie können sich zur voreingestellten Uhrzeit mit Musik bzw. einem Radioprogramm wecken lassen. Dazu muss die Uhr eingestellt sein (siehe "Einstellen der Uhr" auf Seite 19).

Achten Sie zunächst darauf, dass die Uhrzeitanzeige ④ im Display nicht leuchtet. Drücken Sie andernfalls STANDBY.

1. Bereiten Sie die Musikquelle vor, die wiedergegeben werden soll.

Gehen Sie folgendermaßen vor:

eines Radiosenders: Stellen Sie einen Sender ein.

einer CD: Legen Sie eine CD ein.

2. Drücken Sie MENU-ALARM, bis "TIMER" im Display erscheint, und drücken Sie dann DSPL-ENT MEM.

Die Anzeige (Uhr) und die Musikquelle ("Cd" oder "RAdIO") blinken.

3. Wählen Sie die Musikquelle ("Cd" oder "RAdIO") durch Drehen des Jog-Dial-Rings aus, und drücken Sie dann DSPL-ENT MEM.

4. Stellen Sie den Timer durch Drehen des Jog-Dial-Rings auf die Stunde ein, zu der die Musikwiedergabe starten soll, und drücken Sie dann DSPL-ENT MEM.

Stellen Sie die Minuten ein, und drücken Sie DSPL-ENT MEM.

5. Stellen Sie den Timer auf die Uhrzeit (Stunde und Minuten) ein, zu der die Musikwiedergabe enden soll. Gehen Sie dabei wie in Schritt 4 erläutert vor.

6. Drehen Sie zum Einstellen der Lautstärke den Jog-Dial-Ring, und drücken Sie DSPL-ENT MEM.

7 Drücken Sie STANDBY. Die Anzeige leuchtet auf, und das Gerät schaltet sich aus. Zur voreingestellten Zeit schaltet sich das Gerät ein, und die Wiedergabe beginnt. Danach schaltet sich das Gerät zur voreingestellten Zeit aus und wechselt in den Bereitschaftsmodus.

So können Sie die Anfangszeit der Wiedergabe überprüfen/ändern

Drücken Sie MENU·ALARM, bis "TIMER" im Display erscheint, und drücken Sie dann DSPL-ENT MEM. Mit jedem Tastendruck auf DSPL-ENT MEM werden die gespeicherten Einstellungen nacheinander angezeigt. Zum Ändern einer bestimmten Einstellung lassen Sie sie anzeigen und geben Sie sie dann erneut ein.

So benutzen Sie das Gerät vor der mit dem Timer programmierten Zeit

Schalten Sie dazu einfach wie gewohnt das Gerät ein.

Wenn Sie das Gerät vor der voreingestellten Zeit wieder ausschalten, startet die Timer-Wiedergabe zur voreingestellten Zeit.

Wenn Sie jedoch beim Radio einen anderen als den in Schritt 1 auf Seite 20 eingestellten Sender einstellen, hören Sie zur voreingestellten Zeit den zuletzt eingestellten Sender. Achten Sie darauf, dass vor dem Ausschalten des Geräts der gewünschte Sender eingestellt ist.

So beenden Sie die Wiedergabe

Schalten Sie das Gerät mit der Taste OPERATE (oder POWER) aus.

Hinweise

• Wenn Sie in Schritt 7 STANDBY drücken, achten Sie darauf, dass die Taste ◁ oder ■ am Kassettenrecorder nicht gedrückt ist.
• Wenn Sie im Timer-Modus am Kassettendeck die Taste ▷ oder ■ drücken:

Wenn das Band auf einer Seite länger läuft als durch die voreingestellte Zeit vorgegeben, schaltet sich das Kassettendeck am Ende des Bandes und nicht zur voreingestellten Zeit aus.

Tipps

• Wenn Sie den Bereitschaftsmodus beenden möchten, drücken Sie STANDBY, sodass das Display ausgeblendet wird. Die Einstellungen bleiben im Gerät gespeichert, bis Sie sie ändern.

Einschlafen mit Musik

Sie können das Gerät so einstellen, dass es sich automatisch nach 10, 20, 30, 60, 90 oder 120 Minuten ausschaltet. Auf diese Weise können Sie beim Einschlafen Musik hören.

1 Stellen Sie die gewünschte Musikquelle ein. 2 Drücken Sie MENU·ALARM, bis "SLEEP" im Display erscheint, und drücken Sie DSPL-ENT MEM. 3 Stellen Sie mit dem Jog-Dial-Ring ein, nach wie vielen Minuten das Gerät die Wiedergabe automatisch stoppen soll. Beim Drehen des Jog-Dial-Rings wechselt die Anzeige folgendermaßen: "60" → "90" → "120" → "OFF" → "10" → "20" → "30".

Fortsetzung

Einschlafen mit Musik (Fortsetzung)

So deaktivieren Sie die Sleep-Funktion

Schalten Sie das Gerät mit der Taste OPERATE (oder POWER) aus.

Hinweis

Wenn Sie mit dieser Funktion eine Kassette abspielen: Wenn eine Kassettenseite länger ist als die eingestellte Zeit, schaltet sich das Gerät erst aus, wenn das Band zu Ende ist.

Tipps

• Sie können für den Weck-Timer und den Sleep-Timer entsprechende Tonquellen einstellen. Stellen Sie zuerst den Weck-Timer ein (siehe Seite 20), schalten Sie dann das Gerät ein, und stellen Sie den Sleep-Timer ein. Verschiedene Radiosender können Sie jedoch nicht speichern.
• Sie können für den Weck-Timer und den Sleep-Timer entsprechende Lautstärken einstellen. So können Sie dann beispielsweise bei leiser Musik einschlafen und mit lauterer Musik geweckt werden.

Der Countdown-Timer

Sie können den Player so einstellen, dass nach einer voreingestellten Zeitspanne Musik oder ein Signal ertönt, was beispielsweise als Küchenzeitschaltuhr usw. recht nützlich ist.

1 Drücken Sie 2 Sekunden lang MENU·ALARM, bis "ALARM" im Display erscheint. 2 Lassen Sie durch Drehen des Jog-Dial-Rings die Dauer (OFF, 1 bis 60 Minuten) anzeigen, nach der der Alarm zu hören sein soll, und drücken Sie DSPL-ENT MEM.

3 Drehen Sie den Jog-Dial-Ring, um die Lautstärke für den Ton auszuwählen, und drücken Sie DSPL-ENT MEM.

Display Lautstärke

LO niedrig

HI hoch

4 Drehen Sie den Jog-Dial-Ring, um den Alarnton auszuwählen, und drücken Sie DSPL-ENT MEM.

Display Ton für Alarm

bEEP Signalton
MUSIC	“Der Frühling” aus den “Vier Jahreszeiten” von Vivaldi

5 Schalten Sie mit DSPL-ENT MEM den Countdown-Timer ein.

Der Countdown-Timer fängt an, die Zeit herunterzuzählen.

Nach der voreingestellten Zeitdauer ertönt der Alarm etwa 20 Sekunden lang.

So stoppen Sie den Alarm

Drücken Sie MENU*ALARM.

Tipp

Da die Einstellungen gespeichert sind, können Sie den Countdown-Timer einschalten, indem Sie 2 Sekunden lang MENU-ALARM und dann DSPL-ENT MEM drücken. Vergewissern Sie sich, dass “ALARM” im Display erscheint.

Vorbereitungen

Auswählen der Stromquellen

Sie können das Gerät an den Netzstrom anschließen oder es über Batterien betreiben.

2 an eine Netzsteckdose

1 Einlegen von Speicherbatterien Legen Sie drei R6-Batterien der Größe AA (nicht mitgeliefert) in das Batteriefach ein. Mit diesen Batterien bleiben die Speicherdaten erhalten.

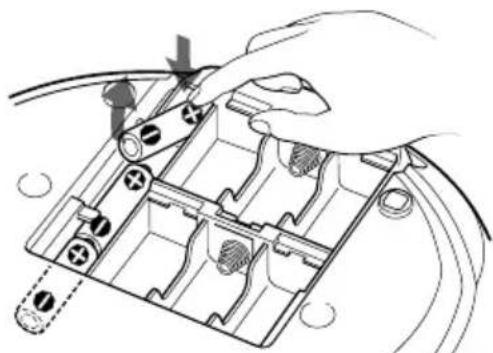

Austauschen der Batterien

Nehmen Sie die Batterien wie in der Abbildung dargestellt heraus.

Hinweis

Achten Sie darauf, vor dem Austauschen der Batterien die CD aus dem Player zu nehmen.

Tipp

Wenn das Netzkabel nicht angeschlossen ist und die Batterien für den Player nicht eingelegt sind (aber die Speicherbatterien eingelegt sind), wird die Zeitanzeige im Display dunkler, um die Batterien zu schonen.

2 Anschließen des Netzkabels

Verbinden Sie ein Ende des mitgelieferten Netzkabels mit der Buchse AC IN an der Rückseite des Geräts und das andere Ende mit einer Netzsteckdose.

Ändern des AM/MW-Empfangsintervalls

Das AM/MW-Empfangsintervall ist werkseitig folgendermaßen eingestellt: Modell für Argentinien: 10 kHz Andere Modelle: 9 kHz

Wenn Sie das AM/MW-Empfangsintervall ändern müssen, gehen Sie folgendermaßen vor:

1 Drücken Sie RADIO BAND AUTO PRESET, bis "AM" oder "MW" angezeigt wird. 2 Drücken Sie 2 Sekunden lang DSPL-ENT MEM. 3 Drücken Sie 2 Sekunden lang RADIO BAND AUTO PRESET. "AM 9" "MW 9" oder "AM 10" "MW 10" blinkt. 4 Drehen Sie den Jog-Dial-Ring, um "AM 9" "MW 9" (9-kHz-Intervall) bzw. "AM 10" "MW 10" (10-kHz-Intervall) auszuwählen. 5 Drücken Sie DSPL-ENT MEM.

Nach dem Ändern des Empfangsintervalls müssen Sie die AM/MW-Radiosender erneut einstellen und speichern.

3 Einlegen von Batterien in die Fernbedienung (nur CFD-E75/E75L/E77L)

Legen Sie zwei R6-Batterien der Größe AA (nicht mitgeliefert) ein.

Austauschen der Batterien

Unter normalen Bedingungen halten die Batterien etwa sechs Monate. Wenn sich das Gerät nicht mehr mit der Fernbedienung steuern lässt, ersetzen Sie die Batterien durch neue.

4 Betrieb des Geräts mit Batterien

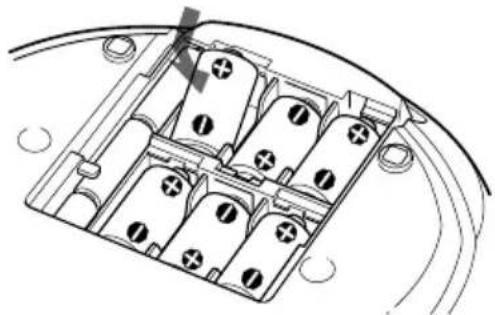

Legen Sie sechs R14-Batterien (Größe C) (nicht mitgeliefert) in das Batteriefach ein.

Wenn Sie das Gerät mit Batteriestrom betreiben möchten, lösen Sie das Netzkabel.

Austauschen der Batterien

Wechseln Sie die Batterien aus, wenn die Anzeige OPR/BATT schwächer wird oder das Gerät nicht mehr betrieben werden kann. Ersetzen Sie immer alle Batterien durch neue.

Hinweise

• Achten Sie darauf, vor dem Austauschen der Batterien die CD aus dem Player zu nehmen.
• Wenn Sie das Gerät mit Batterien betreiben, können Sie es nicht mit der Fernbedienung einschalten.

Tipp

Wenn Sie den Player mit Batterien betreiben, tauschen Sie die Speicherbatterien aus, wenn die Zeitanzeige dunkler wird oder Sie den Timer nicht mehr benutzen können. Tauschen Sie alle Batterien gegen neue aus. Unter normalen Bedingungen halten die Speicherbatterien etwa sechs Monate. Damit die gespeicherten Einstellungen erhalten bleiben, müssen Sie die Batterien bei angeschlossenem Netzkabel austauschen.

Zusätzliche Informationen

Sicherheitsmaßnahmen

Sicherheit

• Der Laserstrahl, den dieses Gerät erzeugt, kann die Augen schädigen. Versuchen Sie nicht, das Gehäuse zu öffnen. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose und lassen Sie es von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder verwenden.
• CDs mit ungewöhnlichen Formen, zum Beispiel herz-, stern- oder quadratische CDs, können Sie mit diesem Player nicht abspielen. Falls Sie es dennoch versuchen, kann der Player beschädigt werden. Verwenden Sie solche CDs nicht.

Stromquellen

• Bei Wechselstrombetrieb überprüfen Sie bitte, ob die Betriebsspannung des Geräts mit der lokalen Stromversorgung übereinstimmt (siehe "Technische Daten"), und verwenden Sie ausschließlich das mitgelieferte Netzkabel. Andere Netzkabel sind nicht geeignet.
• Das Gerät bleibt auch im ausgeschalteten Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Bei Batteriebetrieb verwenden Sie sechs R14-Batterien (Größe C).
• Wenn das Gerät nicht über Batterien betrieben werden soll, nehmen Sie die Batterien heraus, damit keine Schäden durch auslaufende oder korrodierende Batterien entstehen.
• Das Typenschild mit Angaben zur Betriebsspannung, Leistungsaufnahme usw. befindet sich an der Geräteunterseite.

Aufstellort

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen oder an einem Ort auf, an dem es direkter Sonneneinstrahlung, übermäßiger Staubentwicklung oder mechanischen Stößen ausgesetzt ist.
• Stellen Sie das Gerät nicht auf eine geneigte oder instabile Oberfläche.
• Lassen Sie seitlich am Gerät 10 mm frei. Die Ventilationsöffnungen dürfen nicht blockiert werden. Andernfalls können Betriebsstörungen auftreten, und die Lebensdauer der Komponenten kann sich verringern.
• Wenn Sie das Gerät in einem in der Sonne geparkten Wagen halten, stellen Sie es an einen Platz, an dem es nicht direkter Sonneneinstrahlung ausgesetzt ist.
• Da die Lautsprecher mit einem starken Magneten arbeiten, müssen Kreditkarten mit Magnetstreifen und Uhren mit Federwerk ferngehalten werden, da sie sonst beschädigt werden können.

Betrieb

• Wird das Gerät direkt von einem kalten in einen warmen Raum gebracht oder in einem sehr feuchten Raum aufgestellt, kann sich auf den Linsen im CD-Player Feuchtigkeit niederschlagen. In diesem Fall funktioniert der CD-Player unter Umständen nicht mehr richtig. Nehmen Sie die CD heraus, und setzen Sie das Gerät etwa eine Stunde lang stehen, bis die Feuchtigkeit verdunstet ist.
• Wird der Player längere Zeit nicht benutzt, schalten Sie ihn zum Aufwärmen einige Minuten in den Wiedergabemodus, bevor Sie eine Kassette einlegen.

Wenn Sie Fragen zum Player haben oder Probleme damit auftreten, wenden Sie sich bitte an Ihren Sony-Händler.

Hinweise zu CDs

• Vor der Wiedergabe reinigen Sie die CDs mit einem Reinigungstuch. Wischen Sie damit von der Mitte nach außen.

• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, handelsübliche Reinigungsmittel oder Antistatikspray für Schallplatten.
• Setzen Sie CDs nicht direktem Sonnenlicht oder Wärmequellen wie Warmluftauslässen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Wagen, da die Temperaturen im Wageninneren stark ansteigen können.
• Kleben Sie kein Papier und keine Aufkleber auf die CD, und zerkratzen Sie die Oberfläche der CD nicht.
• Legen Sie die CDs nach der Wiedergabe immer in ihre Hülle zurück.

Befinden sich auf der Oberfläche einer CD Kratzer, Schmutz oder Fingerabdrücke, kann es zu Fehlern bei der Spurführung kommen.

Hinweise zu Kassetten

• Wenn Sie verhindern möchten, dass eine Kassette versehentlich überspielt wird, brechen Sie die Überspielschutzlasche von Seite A oder B heraus. Wenn Sie die Kassette später noch überspielen möchten, überkleben Sie die Öffnung mit Klebeband.

Lasche für Seite B

• Kassetten mit einer Spieldauer von mehr als 90 Minuten sollen im Allgemeinen nicht verwendet werden. Verwenden Sie solche Kassetten nur für langes, ununterbrochenes Aufnehmen und Wiedergeben.

Störungsbehebung

Allgemeines

Das Gerät lässt sich nicht einschalten.

• Schließen Sie das Netzkabel richtig an die Netzeingangsbuchse AC IN und an eine Netzsteckdose an.
• Achten Sie darauf, dass die Batterien richtig eingelegt sind. Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.
• Sie können den Player nicht mit der Fernbedienung einschalten, wenn Sie ihn mit Batterien betreiben (nur CFD-E75/E75L/E77L).

Es ist kein Ton zu hören.

• Lösen Sie die Kopfhörer vom Gerät, wenn Sie über Lautsprecher hören möchten.

Das Gerät schaltet sich unerwarteterweise aus.

• Tauschen Sie alle Batterien gegen neue aus.

Ungewöhnliche Geräusche sind zu hören. Der Ton ist verrauscht, zu leise oder von schlechter Qualität.

Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.

Störrauschen ist zu hören.

• In der Höhe des Players wird ein Mobiltelefon oder ein anderes Gerät, das Radiowellen aussendet, benutzt. → Entfernen Sie das Mobiltelefon usw. vom Player.

Fortsetzung

Störungsbehebung (Fortsetzung)

CD-Player

"no diSC" leuchtet im Display, obwohl eine CD eingelegt ist.

• Legen Sie eine CD mit beschrifteter Seite nach oben ein. Die CD-R/CD-RW wurde nicht abgeschlossen. Schließen Sie die CD-R/CD-RW mit dem Aufnahmegerät ab.
• Es liegt ein Problem mit der Qualität der CD-R/CD-RW, dem Aufnahmegerät oder der Anwendungssoftware vor.

Die CD wird nicht wiedergegeben.

• Legen Sie die CD mit der beschrifteten Seite nach oben ein.
• Reinigen Sie die CD.
• Nehmen Sie die CD heraus, und lassen Sie das CD-Fach etwa 1 Stunde geöffnet, so dass die Feuchtigkeit verdunsten kann.

Der Ton setzt aus. Störrauschen ist zu hören.

Verringern Sie die Lautstärke. - Reinigen Sie die CD, oder ersetzen Sie sie, wenn sie stark beschädigt ist. - Stellen Sie das Gerät an einem vor Vibrationen geschützten Ort auf. - Der Ton setzt möglicherweise aus, und Störgeräusche können zu hören sein, wenn Sie CD-Rs/CD-RWs von schlechter Qualität verwenden oder wenn ein Problem mit dem Aufnahmegerät oder der Anwendungssoftware vorliegt.

Der Deckel des CD-Fachs lässt sich nicht öffnen/schließen.

• Stellen Sie den Player auf eine ebene Oberfläche und öffnen/schließen Sie den Deckel.

Radio

Der Ton ist schwach oder von schlechter Qualität.

• Wenn die Batterien schwach sind, ersetzen Sie alle Batterien durch neue.
• Stellen Sie das Gerät weiter vom Fernsehgerät entfernt auf.
• Wenn Sie während des Empfangs eines AM-CFD-E75) bzw. MW/LW-Senders (CFDE70L/E75L/E77L) die Fernbedienung verwenden, sind möglicherweise Störungen zu hören. Dies lässt sich nicht vermeiden.

Das Fernsehbild ist instabil.

• Beim UKW-Empfang kann diese Störung auftreten, wenn das Gerät in der Höhe eines Fernsehgeräts mit Zimmerantenne aufgestellt ist. Stellen Sie das Gerät weiter vom Fernsehgerät entfernt auf.

Kassettendeck

Die Kassette läuft nicht, wenn eine Bandlauftaste gedrückt wird.

• Schließen Sie das Kassettenfach richtig.

Die Taste REC funktioniert nicht/die Kassette wird nicht wiedergegeben.

• Achten Sie darauf, dass die Überspielschutzlasche nicht von der Kassette entfernt wurde.

Die Kassette wird nicht vollständig gelöscht.

• Reinigen Sie den Löschkopf (siehe Seite 30).
• Wenn die Batterien schwach sind, ersetzen Sie alle Batterien durch neue.
• Eine Kassette des Typs TYPE II (High Position) oder TYPE IV (Metall), die mit diesem Gerät bespielt wurde, wird abgespielt. Nehmen Sie auf eine Kassette des Typs TYPE I (normal) auf, und setzen Sie diese wiedergeben.

Die Kassette lässt sich nicht bespielen.

• Achten Sie darauf, dass die Kassette richtig eingelegt ist.
• Achten Sie darauf, dass die Überspielschutzlasche nicht von der Kassette entfernt wurde.

Der Ton ist schwach oder von schlechter Qualität.

• Reinigen Sie Tonköpfe, Andruckwalze und Capstan (siehe Seite 30).
• Entmagnetisieren Sie die Köpfe mit einer Entmagnetisierungskassette (siehe Seite 30).

Der Ton ist verzerrt.

• Eine Kassette des Typs TYPE II (High Position) oder TYPE IV (Metall) wird verwendet. Verwenden Sie nur Kassetten des Typs TYPE I (normal).

Timer

Der Timer funktioniert nicht.

• Sehen Sie nach, ob die Uhrzeit korrekt eingestellt ist.
• Überprüfen Sie, ob die Stromversorgung unterbrochen wurde. Die Anzeige (Jhr) muss angezeigt werden.

Fernbedienung (nur CFD-E75/E75L/E77L)

Die Fernbedienung funktioniert nicht.

Tauschen Sie alle Batterien in der Fernbedienung gegen neue aus, wenn sie zu schwach sind. - Achten Sie darauf, die Fernbedienung auf den Fernbedienungssensor am Player zu halten. - Entfernen Sie Hindernisse zwischen der Fernbedienung und dem Player. - Der Fernbedienungssensor darf keiner starken Lichtquelle wie z. B. direktem Sonnenlicht oder Licht von Leuchtstoffröhren ausgesetzt sein. - Gehen Sie näher an den Player heran, wenn Sie die Fernbedienung benutzen.

Wenn sich ein Problem anhand dieser Liste nicht beheben lässt, lösen Sie das Netzkabel, und entnehmen Sie alle Batterien. Nachdem alle Anzeigen im Display erloschen sind, schließen Sie das Netzkabel wieder an und legen die Batterien wieder ein. Lässt sich das Problem auch dadurch nicht beheben, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

Reinigen der Linse

Wenn die Linse schmutzig wird, kann es bei der Wiedergabe einer CD zu Tonaussetzern kommen. Reinigen Sie die Linse mit einem handelsüblichen Staubbläser.

Reinigen der Tonköpfe und des Bandpfads

Um eine gute Wiedergabe- und

Aufnahmequalität sicherzustellen, wischen Sie Tonköpfe, Andruckwalzen und Capstan nach jeweils 10 Betriebsstunden mit einem Wattestäbchen ab, das Sie leicht mit einer Reinigungsflüssigkeit oder Alkohol angefeuchtet haben. Um eine optimale

Aufnahmequalität zu erzielen, empfiehlt es sich, alle Oberflächen, über die das Band transportiert wird, vor jeder Aufnahme zu reinigen.

Lassen Sie die Teile vollständig trocknen, bevor Sie eine Kassette einlegen.

Entmagnetisieren der Tonköpfe

Nach 20 bis 30 Betriebsstunden hat sich Abrieb des Magnetbands auf den Köpfen abgelagert, der Signalverlust im Hochfrequenzbereich und Rauschen verursachen kann. Entmagnetisieren Sie die Köpfe und alle Metallteile des Bandtransportwegs mit einer im Handel erhältlichen Entmagnetisierungskassette.

Reinigen des Gehäuses

Reinigen Sie Gehäuse, Bedienfeldabdeckung und Bedienelemente mit einem weichen, leicht mit einem milden Reinigungsmittel angefeuchteten Tuch. Verwenden Sie keine Scheuerschwämme, kein Scheuerpulver und keine Lösungsmittel wie Alkohol oder Benzin.

Technische Daten

CD-Player

System

Digitales CD-Audiosystem

Eigenschaften der Laserdiode

Material: GaAlAs

Wellenlänge: 780 nm

Emissionsdauer: kontinuierlich

Laser-Emission: unter 44,6 µW

gemessen im Abstand von ca. 200 mm von der

Linsenoberfläche am optischen Sensorblock mit einer

Öffnung von 7 mm)

Rotationsgeschwindigkeit

200 U/min bis 500 U/min (CLV)

Anzahl der Kanäle

2

Frequenzgang

20-20000Hz+0/-1dB

Gleichlaufschwankungen

Unterhalb der Meßgrenze

Radio

Frequenzbereich

CFD-E75

UKW 87,6 - 108 MHz

AM 531 - 1 602 kHz (9-kHz-Empfangsintervall)

530 - 1610 kHz (10-kHz-Empfangsinterval)

CFD-E70L/E75L/E77L

UKW 87,5 - 108 MHz

MW 531 - 1 602 kHz (9-kHz-Empfangsintervall)

530 - 1610 kHz (10-kHz-Empfangsinterval)

LW 153 - 279 kHz

ZF

UKW: 10,7 MHz

AM/MW/LW: 450 kHz

Antennen

UKW: Teleskopantenne

AM/MW/LW: eingebaute Ferritstabantenne

Kassettendeck

Aufnahmesystem

4 Spuren, 2 Kanäle, Stereo

Spieldauer

ca. 120 Sek. bei Sony-Kassette C-60

Frequenzgang

TYPE I (normal): 70 - 13 000 Hz

Allgemeines

Lautsprecher

Breitbandlautsprecher: 8 cm Durchmesser,

4 Ω, Konus (2)

Ausgänge

Kopfhörerbuchse (Stereominibuchse)

für Kopfhörer mit einer Impedanz von 16-64 Ω

Maximale Leistungsabgabe

4 W

Betriebsspannung

CD/Radio/Kassettendeck:

Modell für Argentinien: 220 - 230 V Wechselstrom,

50 Hz

Andere Modelle: 230 V Wechselstrom, 50 Hz

9 V Gleichstrom, 6 R14-Batterien (Größe C)

Zur Sicherung der Speicherdaten:

4,5 V Gleichstrom, 3 R6-Batterien (Größe AA)

Fernbedienung (nur CFD-E75/E75L/E77L):

3 V Gleichstrom, 2 R6-Batterien (Größe AA)

Leistungsaufnahme

14 W Wechselstrom

Batterielebensdauer

CD/Radio/Kassettendeck:

UKW-Aufnahme

R14P von Sony: ca. 5 Std.

Alkali-Batterie LR14 von Sony: ca. 20,5 Std.

Kassettenwiedergabe

R14P von Sony: ca. 6 Std.

Alkali-Batterie LR14 von Sony: ca. 27 Std.

CD-Wiedergabe

R14P von Sony: ca. 1,5 Std.

Alkali-Batterie LR14 von Sony: ca. 8 Std.

Abmessungen

ca. 283 x 165 x 281 mm (B/H/T)

(einschl. vorstehender Teile)

Gewicht

ca. 3,5 kg (einschl. Batterien)

Mitgeliefertes Zubehör

Netzkabel (1)

Fernbedienung (1) (nur CFD-E75/E75L/E77L)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Zusätzlich erhältliches Zubehör

MDR-Kopfhörerserie von Sony

Index

A

Alarm 22

Anschließen des Netzkabels 24

Ansteuern eines bestimmten Titels 12

Aufnehmen auf eine Kassette 10

Auswählen

Klangbetonung 18

Titel 5

B

Batterien

für Fernbedienung 25

für Gerät 25

zur Sicherung der

Speicherdaten 24

C

CD-Player 12

Countdown-Timer 22

Display 12

Einstellen der Uhr 19

Entmagnetisieren der Tonköpfe 30

Erstellen eines eigenen

Programms 15

Klangbetonung 18

MEGA BASS 18

Program Play 15

Radioempfang 6

Radiosender

speichern 16

wiedergeben 17

Reinigen

Gehäuse 30

Tonköpfe und

Bandtransportweg 30

Repeat Play 13

S

Shuffle Play 14

Speichern von Radiosendern 16

Störungsbehebung 27

Stromquellen 24

T

Timer

Aufwachen mit Musik 20

Countdown-Timer 22

Einschlafen mit Musik 21

V

Verbessern des Radioempfangs 7

Vorbereitungen 24

W

Wiedergeben

einer CD 4

einer Kassette 8

gespeicherter

Radiosender 17

von Titeln wiederholen 13
