BEDIENUNGSANLEITUNG ZWS 7120 BW ZANUSSI

DE Benutzerinformation 41

Waschmaschine

ZANUSSI

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Kinder bis zu 3 Jahren sind während des Betriebs unbedingt von dem Gerät fernzuhalten.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.

ALLGEMEINE SICHERHEIT

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Überschreiten Sie nicht die maximale Beladungsmenge von 7 kg (siehe Kapitel „Programmübersicht“).
• Der Betriebswasserdruck am Wassereinlass der Wasserversorgung muss zwischen 0,5 bar (0,05 MPa) und 8 bar (0,8 MPa) liegen.

- Die Lüftungsöffnung im Gerätesockel darf nicht von einem Teppich, einer Matte oder einem Bodenbelag blockiert werden.

- Das Gerät muss mit den neu gelieferten Schlauch-Sets oder anderen neuen, vom autorisierten Kundendienst gelieferten Schläuchen an die Wasserversorgung angeschlossen werden.

- Alte Schläuche dürfen nicht wieder verwendet werden.

- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

- Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

- Reinigen Sie das Gerät nicht mit einem Wasser- und/oder Dampfstrahl.

- Reinigen Sie das Gerät mit einem feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

SICHERHEITSANWEISUNGEN

MONTAGE

• Entfernen Sie die Verpackungsmaterialien und die Transportschrauben.
• Bewahren Sie die Transportschrauben an einem sicheren Ort auf. Wenn das Gerät in Zukunft umgesetzt werden soll, müssen sie wieder angebracht werden, um die Trommel zu verriegeln und dadurch interne Schäden zu vermeiden.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann oder an dem es Witterungseinflüssen frei ausgesetzt ist.

• Der Boden, auf dem das Gerät aufgestellt werden soll, muss eben, stabil, hitzebeständig und sauber sein.

• Stellen Sie sicher, dass die Luft zwischen dem Gerät und dem Boden zirkulieren kann.

• Stellen Sie das Gerät nicht direkt über dem Bodenablauf auf.
• Stellen Sie die Füße so ein, dass der dazu erforderliche Abstand zwischen Gerät und Bodenbelag vorhanden ist.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Tür nicht vollständig geöffnet werden kann.
• Stellen Sie keinen Behälter zum Auffangen möglicher Wasserlecks unter das Gerät. Wenden Sie sich an den autorisierten Kundendienst, wenn Sie Fragen zur Verwendung möglicher Zubehörteile haben.

ELEKTRISCHER ANSCHLUSS

• Das Gerät muss geerdet sein.
• Schließen Sie das Gerät unbedingt an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Das Gerät entspricht den EC-Richtlinien.

WASSERANSCHLUSS

• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche, an denen Reparaturarbeiten ausgeführt wurden oder neue Geräte (Wasserzähler usw.) angepasst wurden, an das Gerät anschließen, lassen Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Stellen Sie sicher, dass es keine sichtbaren Wasserlecks während und nach dem ersten Gebrauch des Gerätes gibt.

GEBRAUCH

WARNUNG! Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

- Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.

• Beachten Sie die Sicherheitsanweisungen auf der Waschmittelverpackung.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät.
• Achten Sie darauf, dass alle Metallobjekte aus der Wäsche entfernt wurden.
• Waschen Sie keine Textilien, die stark mit Öl, Fett oder anderen fetthaltigen Substanzen verschmutzt sind. Die Gummiteile der Waschmaschine könnten beschädigt werden. Waschen Sie solche Textilien mit der Hand vor, bevor Sie sie in die Waschmaschine geben.
• Berühren Sie während des Ablaufs eines Programms nicht die Glastür. Das Glas kann sehr heiß werden.

SERVICE

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
• Verwenden Sie ausschließlich Originalersatzteile.

ENTSORGUNG

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät vom Stromnetz und von der Wasserversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in der Trommel einschließen.
• Entsorgen Sie das Gerät nach den lokalen Vorschriften zur Rücknahme und Entsorgung von Elektroaltgeräten (WEEE).

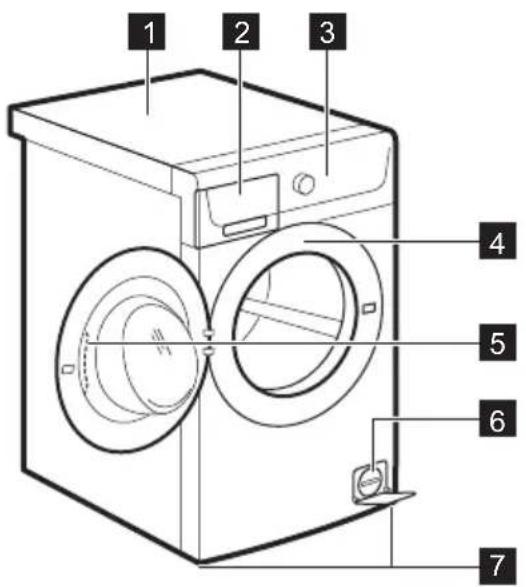

GERÄTEÜBERSICHT

1 2 3 4 5 6 7

1 Arbeitsplatte
2 Waschmittelschublade
3 Bedienfeld
4 Typenschild
5 Türgriff
6 Sieb der Ablaufpumpe
7 Füße für die Ausrichtung des Geräts

BEDIENFELD

BEDIENFELDBESCHREIBUNG

Jeans Mini 30 5 Overhemden Chemises Antikreuk Repassage facile Centrifugeren Essorage Pompen Vidange Spoelen Ringage Katoen/Coton e Voorwas + Prelavage Katoen Coton ECO Synthetica Synthétiques Mix/Mixtes 20° Fijne was Delicats Wol/Handwas Laine/Lavage à la man 90° 1200 60° 40° 900 30° 700 Temp. Cent. It. Spoel Top Essor Anti-Iro Isage Rapide Extra sp Selen 6 Duartei Use Startuitatel Départ différé Start/Puize Départil Use

1 Programmwahlschalter
2 Display
3 Startuitstel/Départ différé -Taste
4 Kontrolllampe Tür verriegelt

5 Start/Pauze Départ/Pause -Taste
6 Extra spoelen/Rinçage plus -Taste
7 Snel/Rapide -Taste
8 Spoelstop/Anti-froissage -Taste

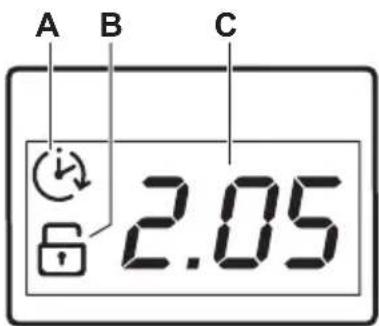

ANZEIGE

A B C 2.05

Im Display wird folgendes angezeigt:

A. Die Zeitvorwahl.

Wenn Sie die Zeitvorwahl-Taste drücken, zeigt das Display die verbleibende Zeit bis zum Programmstart an.

B. Die Kindersicherung.

Das Symbol erscheint im Display, wenn die zugehörige Option eingestellt ist.

C. In diesem Bereich wird folgendes angezeigt:

• Die Programmdauer.

- Alarmcodes.

Bei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe Abschnitt „Fehlersuche“.

- erscheint einige Sekunden lang im Display, wenn:

- Sie eine Option auswählen, die nicht mit dem eingestellten Programm kombinierbar ist.

– Sie das laufende Programm ändern.

PROGRAMME

PROGRAMMÜBERSICHT

ProgrammTemperaturbereich	Maximale BeladungMaximale Schleuder-drehzahl	Programmbeschreibung(Beladung und Verschmutzungsgrad)
Waschprogramme
Katoen/Coton90 °C - (kalt)	7 kg1200 U/min	Weiße und bunte Baumwollwäsche.Normal und leicht verschmutzt.
Katoen + Voorwas/Coton + Prélavage90 °C - (kalt)	7 kg1200 U/min	Weiße und bunte Baumwollwäsche.Stark und normal verschmutzt.
Katoen/Coton ECO1)60 °C - 40 °C	7 kg1200 U/min	Weiße und farbechte Baumwollwäsche.Normal verschmutzt. Der Energieverbrauch verringert sich und die Dauer des Wasch-programms wird verlängert.
Synthetica/Synthétiques60°C - (kalt)	3 kg1200 U/min	Pflegeleichte Wäschestücke oder Mischgewebe. Normal verschmutzt.
Mix/Mixtes 20°20 °C	3 kg1200 U/min	Spezialprogramm für leicht verschmutzte Baumwollwäsche, Synthetik- oder Mischgewebe. Wählen Sie dieses Programm, um den Energieverbrauch zu senken. Verwen-den Sie ein für niedrige Temperaturen ge-eignetes Waschmittel, um ein gutes Wasch-ergebnis zu erzielen.2)
Fijne was/Délicats40 °C - (kalt)	3 kg700 U/min	Empfindliche Wäsche, wie z. B. aus Ac-ryl, Viskose und Mischgewebe, die schonend gewaschen werden müssen.Normal verschmutzt.
Wol Handwas/Laine Lavage à la main40 °C - (kalt)	1.5 kg1200 U/min	Waschmaschinenfeste Wolle, hand-waschbare Wolle und andere Gewebemit dem „Handwäsche“-Pflegesymbol.3)
Spoelen/Rinçage Kalt	7 kg1200 U/min	Spülen und Schleudern der Wäsche. AlleGewebearten, außer Wollwäsche und Feinwäsche. Verringern Sie die Schleuder-drehzahl je nach Wäscheart.
Pompen/Vidange	7 kg Abpumpen des in der Trommel verbliebenen Wassers. Alle Gewebearten.
Centrifugeren/Essorage	7 kg1200 U/min	Schleudern der Wäsche und Abpumpen des in der Trommel verbliebenen Wassers. Alle Gewebearten, außer Wollwäsche und Feinwäsche.
Antikreuk/Repassage facile60 °C - (kalt)	1.5 kg900 U/min	Pflegeleichte Textilien, die sanft gewa-schen werden sollen. Normal und leicht verschmutzt.4)
5 Overhemden/Chemises30 °C	900 U/min Pflegeleichte Wäsche und Mischgewe-be. Leicht verschmutzte und aufzufrischen-de Wäschestücke. Für 5 bis 6 Hemden.
Mini 3030 °C	3 kg700 U/min	Pflegeleichte und Feinwäsche. Leichtverschmutzte oder aufzufrischende Wäsche-stücke.
Jeans60 °C - (kalt)	7 kg1200 U/min	Textilien aus Jeansstoff und Jersey.Auch für dunkle Wäschestücke.

1) Standardprogramme für die auf dem Energielabel angegebenen Verbrauchswerte. Diese Programme sind gemäß Verordnung 1061/2010 die Standardprogramme „Baumwolle 60 °C“ bzw. „Baumwolle 40 °C“. Hinsichtlich des Energie- und Wasserverbrauchs für das Waschen normal verschmutzter Baumwollwäsche sind dies die effizientesten Programme.

Die Wassertemperatur in der Waschphase kann von der für das ausgewählte Programm angegebenen Temperatur abweichen.

2) Das Gerät führt eine kurze Heizphase aus, wenn die Wassertemperatur weniger als 20 °C beträgt. Das Gerät zeigt möglicherweise die Temperatureinstellung „Kalt“ an.
3) Während dieses Programms dreht sich die Trommel langsam, um einen schonenden Waschgang zu gewährleisten. Die Trommel scheint sich nicht oder nicht ordnungsgemäß zu drehen, aber dies ist normal für dieses Programm.
4) Um Knitterfalten zu reduzieren, reguliert dieser Waschgang die Wassertemperatur und führt einen schonenden Wasch- und Schleudergang aus. Das Gerät führt zusätzliche Spülgänge aus.

1) Wenn Sie die kürzeste Programmdauer einstellen, empfehlen wir Ihnen, die Wäschemenge zu verringern. Das Gerät kann zwar voll beladen werden, aber die Waschergebnisse sind eventuell weniger zufriedenstellend.
2) Ist die Funktion Extra Spülen eingeschaltet, führt das Gerät zusätzliche Spülgänge aus. Wenn Sie im Spülprogramm eine niedrige Schleuderdrehzahl einstellen, werden Schonspülgänge und ein kurzer Schleudergang durchgeführt.
Mögliche Programmkombinationen

Programm	Centrif./Essorage	Spoelstop/Anti-froissage	Snel/Rapide1)	Extra spoelen/Rinçage plus2)	Startuitstel/Départ différé
Katoen/Coton	■ ■	■ ■ ■
Katoen + Voorwas/Coton + Prélavage
Katoen/Coton ECO
Synthetica/Synthétiques
Mix/Mixtes 20°
Fijne was/Délicats
Wol Handwas/Laine Lavage à la main
Spoelen/Rinçage
Pompen/Vidange
Centrifugeren/Essorage
Antikreuk/Repassage facile
5 Overhemden/Chemises
Mini 30
Jeans

Die angegebenen Werte wurden unter Laborbedingungen gemäß den einschlägigen Normen gemessen. Folgende Faktoren können diese Werte verändern: Wäscheart und -menge sowie Raumtemperatur. Der Wasserdruck, die Versorgungsspannung und die Temperatur des einlaufenden Wassers können sich auch auf die Dauer des Waschprogramms auswirken.

Die technischen Daten des Produkts können auf Grund von Verbesserungen ohne vorherige Ankündigung geändert werden.

Zu Beginn des Programms zeigt das Display die Programmdauer für die maximale Beladung an.

Während der Waschphase wird die Programmdauer automatisch berechnet und verringert sich möglicherweise beträchtlich, wenn die Wäsche weniger wiegt als die maximal zulässige Beladung. (Zum Beispiel beträgt die maximale Beladung bei Baumwolle 60 °C 7 kg und die Programmdauer für dieses Programm beträgt mehr als 2 Stunden. Wiegt die tatsächliche Beladung 1 kg, beträgt die Programmdauer weniger als 1 Stunde).

Während das Gerät die tatsächliche Programmdauer berechnet, blinkt ein Punkt im Display.

Programme	Beladung (kg)	Energieverbrauch (kWh)	Wasserverbrauch (Liter)	Ungefähre Programm-dauer (in Minuten)	Restfeuchte (%)1)
Katoen/Coton 60 °C	7 1.3 61 200	53
Katoen/Coton 40 °C	7 1.0 61 186	53
Synthetica/Synthétiques 40 °C	3 0.65	58 125 35
Fijne was/Délicats 40 °C	3 0.53	47 55 35
Wol Handwas/Laine Lavage à la main 30 °C2)	1.5 0.45	59 69 30

Standardprogramme Baumwolle

Standardprogramm Baumwolle 60 °C	7 0.88 48 211 53
Standardprogramm Baumwolle 60 °C	3.5 0.68 43 176 53

Programme	Beladung (kg)	Energieverbrauch (kWh)	Wasserverbrauch (Liter)	Ungefähre Programm-dauer (in Minuten)	Restfeuchte (%)1)
Standardprogramm Baumwolle 40 °C	3.5 0.5	5 42 176 53

1) Am Ende der Schleuderphase.

2) Für einige Modelle nicht verfügbar.

Aus-Zustand (W) Ein-Zustand (W)
0.48 0.48

Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EU) 1015/2010 der Kommission zur Durchführung der Richtlinie 2009/125/EG.

OPTIONEN

TEMP.

Mit dieser Option können Sie die Standard-Temperatur ändern.

Anzeige ✉kaltes Wasser.

Die Kontrolllampe der eingestellten Temperatur leuchtet auf.

CENTRIF./ESSORAGE

Mit dieser Option können Sie die Standard-Schleuderdrehzahl ändern.

Die Kontrolllampe der eingestellten Schleuderdrehzahl leuchtet auf.

SPOELSTOP/ANTI-FROISSAGE

• Wählen Sie diese Option, um Knitterfalten zu vermeiden.
  • Die entsprechende Anzeige leuchtet auf.
• Am Programmende befindet sich noch Wasser in der Trommel.
• Die Trommel dreht sich regelmäßig, um Knitterfalten in der Wäsche zu vermeiden.
• Die Tür bleibt verriegelt. Sie müssen das Wasser abpumpen, um die Tür entriegeln zu können.

Zum Abpumpen des Wassers siehe „Am Programmende“.

SNEL/RAPIDE

Drücken Sie diese Taste, um die Programmdauer zu verkürzen.

Wählen Sie diese Option für leicht verschmutzte oder aufzufrischende Wäschestücke.

EXTRA SPOELEN/RINÇAGE PLUS

Mit dieser Option können Sie dem Waschprogramm Spülgänge hinzufügen. Diese Option empfiehlt sich für Menschen, die unter Waschmittelallergien leiden, und in Gebieten mit weichem Wasser.

Die entsprechende Kontrolllampe leuchtet auf.

STARTUITSTEL/DÉPART DIFFÉRÉ

Mit dieser Option können Sie den Start eines Programms um 30 Minuten bis 20 Stunden verzögern.

Im Display wird die entsprechende Anzeige eingeblendet.

ANZEIGE TÜR VERRIEGELT

Die Anzeige informiert darüber, wann die Tür geöffnet werden kann:

- Die Anzeige leuchtet: die Tür kann nicht geöffnet werden.

- Die Anzeige blinkt: die Tür wird nach einigen Minuten geöffnet.

EINSTELLUNGEN

KINDERSICHERUNG

Diese Option verhindert, dass Kinder mit dem Bedienfeld spielen.

- Drücken Sie zum Ein-/Ausschalten dieser Option Temp. und Centrif./Essorage gleichzeitig, bis die Anzeige aufleuchtet/erlischt.

Sie können diese Option einschalten:

- Nachdem Sie Start/Pauze Départ/Pause gedrückt haben: Die Optionen und der Programmwahlschalter sind gesperrt.

- Bevor Sie Start/Pauze Départ/Pause drücken: Das Gerät kann nicht starten.

AKUSTISCHE SIGNALE

Es ertönen akustische Signale:

- Wenn das Programm beendet ist.

VOR DER ERSTEN INBETRIEBNAHME

1. Stecken Sie den Netzstecker in die Netzsteckdose.
2. Öffnen Sie den Wasserhahn.
3. Geben Sie 2 Liter Wasser in das Waschmittelfach für die Hauptwäsche.
   Dadurch wird das Abpumpsystem aktiviert.
4. Geben Sie eine kleine Waschmittelmenge in das Waschmittelfach für die Hauptwäsche.

TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

EINFÜLLEN DER WÄSCHE

Öffnen Sie den Wasserhahn. Stecken Sie den Netzstecker in die Netzsteckdose.

1. Öffnen Sie die Tür, indem Sie den Türgriff ziehen.
2. Geben Sie jedes Wäschestück einzeln in die Trommel.

3. Schütteln Sie jedes Wäschestück leicht aus, bevor Sie es in das Gerät legen.

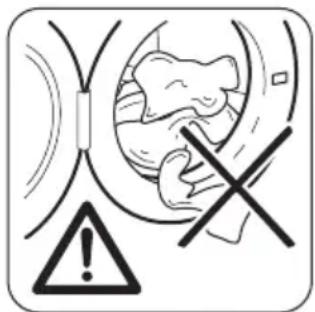

   Achten Sie darauf, nicht zu viel Wäsche einzufüllen. Die maximale Beladung finden Sie in der „Programmübersicht“.

4. Die Anzeige ist ausgeschaltet: Die Tür kann geöffnet werden.

5. Wenn eine Störung des Geräts vorliegt. Zum Ein-/Ausschalten der akustischen Signale drücken Sie Spoelstop/Anti-froissage und Snel/Rapide 6 Sekunden lang gleichzeitig.

Sind die akustischen Signale ausgeschaltet, ertönen sie nur noch dann, wenn eine Störung vorliegt.

EXTRA SPÜLEN DAUERHAFT EINSCHALTEN

Wenn Sie diese Option wählen, ist bei jeder neuen Programmauswahl die Funktion Extra Spülen eingeschaltet.

- Berühren Sie zum Ein-/Ausschalten dieser Option die Tasten Spoelstop/Anti-froissage und Extra spoelen/Rinçage plus gleichzeitig, bis die Kontrolllampe der Taste Extra spoelen/Rinçage plus aufleuchtet/erlischt.

1. Stellen Sie ein Baumwoll-Programm mit der höchsten Temperatur ein und starten Sie das Programm mit leerer Trommel.

So werden alle eventuellen Verunreinigungen aus Trommel und Bottich entfernt.

1. Schließen Sie die Tür.

VORSICHT! Vergewissern Sie sich, dass keine Wäschestücke zwischen Dichtung und Tür eingeklemmt sind. Ansonsten besteht das Risiko eines Wasseraustritts oder die Wäsche kann beschädigt werden.

Das Waschen von Wäschestücken mit stark öligen oder fettigen Flecken kann zur Beschädigung der Gummiteile der Waschmaschine führen.

GEBRAUCH VON WASCH- UND PFLEGEMITTELN

1 2

1. Messen Sie Waschmittel und Weichspüler ab.
2. Füllen Sie das Waschmittel und den Weichspüler in die entsprechenden Fächer.
3. Schließen Sie die Waschmittelschubla- de vorsichtig.

WASCHMITTELFÄCHER

VORSICHT! Verwenden Sie ausschließlich speziell für Waschmaschinen bestimmte Waschmittel.

Halten Sie sich immer an die Anweisungen auf der Verpackung der Waschmittelprodukte.

1 Waschmittelfach für die Vorwäsche oder das Einweichprogramm (falls vorhanden). Füllen Sie das Waschmittel für den Vorwaschgang und das Einweichen vor dem Start des Programms ein.
2 Waschmittelfach für die Hauptwäsche. Wenn Sie Flüssigwaschmittel verwenden, muss dieses direkt vor dem Start des Programms eingefüllt werden.
	Fach für flüssige Pflegemittel (Weichspüler, Stärke). Füllen Sie das Pflegemittel in das Fach ein, bevor Sie das Programm starten.

FLÜSSIGWASCHMITTEL ODER WASCHPULVER

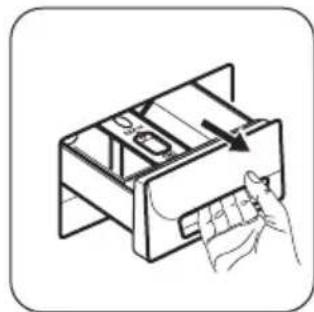

Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus.

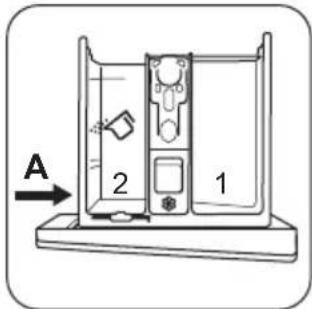

A 1 2

Die Position A der Waschmitteltrennwand ist für Waschpulver.

Verwendung von Flüssigwaschmitteln/Pflegemitteln oder Bleiche:

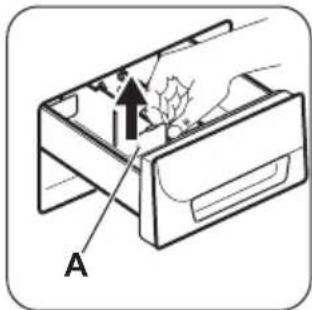

Nehmen Sie die Waschmitteltrennwand aus der Position A.

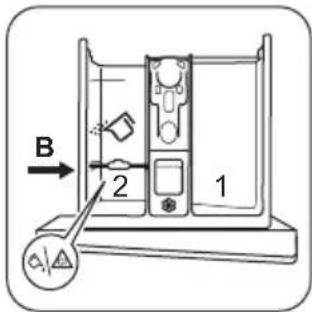

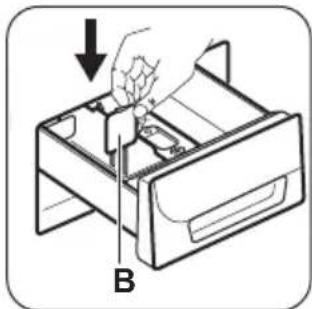

Setzen Sie die Waschmitteltrennwand in die Position B ein.

B 1 2

Das hintere Fach mit der Waschmitteltrennwand in Position B ist für Waschpulver und das vordere Fach für Flüssigwaschmittel/Pflegemittel oder Bleiche.

Bei ausschließlicher Verwendung von Flüssigwaschmittel:

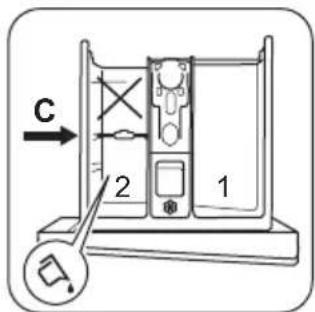

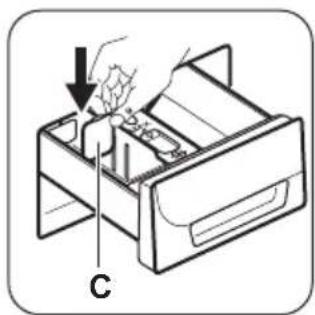

Setzen Sie die Waschmitteltrennwand in die Position C ein.

C 1 2

Die Position C der Waschmitteltrennwand ist für Flüssigwaschmittel.

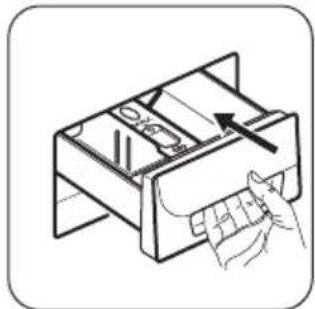

Schließen Sie die Waschmittelschublade vorsichtig.

i

Bei Verwendung von Flüssigwaschmitteln:

- Verwenden Sie keine Gelwaschmittel oder Flüssigwaschmittel mit dicker Konsistenz.

- Füllen Sie nicht mehr Flüssig-waschmittel ein als bis zur Kante der Waschmitteltrennwand.

- Stellen Sie nicht die Option Vorwä-sche ein.

- Stellen Sie nicht die Zeitvorwahl ein.

EINSTELLEN EINES PROGRAMMS

1. Schalten Sie das Gerät durch Drehen des Programmwahlschalters ein und wählen Sie das Programm:

- Die Kontrolllampe der Taste Start/Pauze Départ/Pause blinkt.

- Im Display wird die Programmdauer angezeigt.

1. Ändern Sie ggf. die Temperatur und Schleuderdrehzahl oder fügen Sie zur Auswahl stehende Optionen hinzu. Die Kontrolllampe der gewählten Option leuchtet auf, sobald die Option eingeschaltet wird.

i

Wenn Sie einen Fehler machen, erscheint im Display die Meldung Err.

STARTEN EINES PROGRAMMS OHNE ZEITVORWAHL

Drücken Sie die Taste Start/Pauze Départ/Pause.

• Die Kontrolllampe der Taste Start/Pauze Départ/Pause hört auf zu blinken und leuchtet konstant.
• Das Programm startet, die Tür wird verriegelt und die Anzeige leuchtet.
• Die Programmdauer wird in Schritten von 1 Minute heruntergezählt.

i

Die Ablaufpumpe kann sich zu Beginn des Waschgangs eine kurze Zeit einschalten.

STARTEN EINES PROGRAMMS MIT ZEITVORWAHL

1. Drücken Sie die Taste Startuitstel/Départ différé wiederholt, bis das Display die gewünschte Zeitvorwahl anzeigt. Die Kontrolllampe der Zeitvorwahl leuchtet auf.

2. Drücken Sie die Taste Start/Pauze Départ/Pause:

- Die Tür lässt sich nicht öffnen und die Anzeige Teuchtet.

- Das Gerät zählt die Zeit herunter.

- Nach Ablauf der Zeitvorwahl startet das Programm automatisch.

i

Sie können die Einstellung der Option Startuitstel/Départ différé noch vor Drücken der Taste Start/Pauze Départ/Pause löschen oder ändern. Nachdem Sie die Taste Start/Pauze Départ/Pause gedrückt haben, können Sie nur die Option Startuitstel/Départ différé abbrechen.

Abbrechen der Option Startuitstel/Départ différé:

a. Drücken Sie die Taste Start/Pauze Départ/Pause, um das Gerät in den Pausenmodus zu schalten. Die Kontrolllampe der Taste Start/Pauze Départ/Pause blinkt.

b. Drücken Sie die Taste Startuitstel/Départ différé, bis im Display Erscheint. Drücken Sie Taste Start/Pauze Départ/Pause erneut, um das Programm sofort zu starten.

ABBRECHEN EINES LAUFENDEN PROGRAMMS

1. Drehen Sie den Programmwahlschalter auf die Position ① um das Programm abzubrechen und das Gerät auszuschalten.

2. Drehen Sie den Programmwahlschalter erneut, um das Gerät einzuschalten. Anschließend können Sie ein neues Waschprogramm einstellen.

i

Vor dem Start des neuen Programms pumpt das Gerät möglicherweise Wasser ab. Prüfen Sie in diesem Fall, ob sich noch Waschmittel im Fach befindet. Füllen Sie anderenfalls Waschmittel ein.

UNTERBRECHEN EINES PROGRAMMS UND ÄNDERN DER OPTIONEN

Einige Optionen können nur geändert werden, bevor sie durchgeführt werden.

1. Drücken Sie die Taste Start/Pauze Départ/Pause.

Die Kontrolllampe blinkt.

1. Ändern Sie die Optionen.

2. Drücken Sie die Taste Start/Pauze Départ/Pause erneut.

Das Programm wird fortgesetzt.

ÖFFNEN DER TÜR

Während ein Programm oder Startuitstel/Départ différé aktiv ist, ist die Tür verriegelt. Die Kontrolllampe leuchtet.

VORSICHT! Wenn die Wassertemperatur und der Wasserstand in der Trommel zu hoch sind, und die Trommel sich noch dreht, lässt sich die Tür nicht öffnen.

Öffnen der Tür in den ersten Minuten des Waschgangs oder wenn Startuitstel/Départ différé aktiv ist:

1. Drücken Sie die Taste Start/Pauze Départ/Pause, um das Gerät in den Pausenmodus zu schalten.

2. Warten Sie, bis die Anzeige erlischt.

3. Die Tür lässt sich jetzt öffnen.

4. Schließen Sie die Tür und berühren Sie die Taste Start/Pauze Départ/Pause erneut. Das Programm (bzw. Startuitstel/Départ différé) läuft weiter.

AM PROGRAMMENDE

• Das Gerät wird automatisch angehalten.
• Falls Signaltöne aktiviert sind, ertönt ein Signalton.
• Im Display erscheint .0
• Die Kontrolllampe der Taste Start/Pauze Départ/Pause erlischt.

- Die Kontrolllampe der Türverriegelung erlischt. Drehen Sie den Programmwahlschalter auf die Position ① um das Gerät auszuschalten.

- Die Tür lässt sich jetzt öffnen.

- Nehmen Sie die Wäsche aus dem Gerät. Vergewissern Sie sich, dass die Trommel leer ist.

- Schließen Sie den Wasserhahn.

- Lassen Sie die Tür und die Waschmittelschublade einen Spaltbreit offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.

Das Waschprogramm ist beendet, aber es steht Wasser in der Trommel:

• Die Trommel dreht sich regelmäßig, um Knitterfalten in der Wäsche zu vermeiden.
• Die Kontrolllampe Spoelstop/Anti-froissage leuchtet, um Sie daran zu erinnern, das Wasser abzupumpen.

- Die Kontrolllampe Türverriegelung leuchtet. Die Kontrolllampe der Taste Start/Pauze Départ/Pause blinkt. Die Tür bleibt verriegelt.

- Sie müssen das Wasser abpumpen, um die Tür öffnen zu können.

Abpumpen des Wassers:

1. Abpumpen des Wassers.

2. Wählen Sie ein Pompen/Vidange oder ein Centrifugeren/Essorage Programm.

3. Drücken Sie die Taste Start/Pauze Départ/Pause. Das Gerät pumpt das Wasser ab und schleudert.

4. Wenn das Programm beendet ist und die Türverriegelungskontrolllampe erlischt, können Sie die Tür öffnen.

5. Drehen Sie den Programmwahlschalter auf die Position ① um das Gerät auszuschalten.

STANDBY

Wenn Sie das Gerät nicht ausschalten, wird einige Minuten nach dem Programmende der Energiesparmodus aktiviert. Im Energiesparmodus wird der Energieverbrauch verringert, während sich das Gerät im Standby-Modus befindet:

- Alle Kontrolllampen und das Display werden ausgeschaltet.

- Die Kontrolllampe der Start-Taste blinkt langsam.

Drücken Sie eine beliebige Taste, um den Energiesparmodus auszuschalten.

TIPPS UND HINWEISE

BELADUNG

• Teilen Sie die Wäsche auf, und zwar in: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche und Wolle.
• Halten Sie sich an die Anweisungen auf den Kleidungsetiketten.
• Waschen Sie weiße und bunte Wäsche nicht zusammen.
• Manche farbigen Textilien können beim ersten Waschen färben. Wir empfehlen, sie deshalb die ersten Male separat zu waschen.
• Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Schließen Sie Gürtel.
• Leeren Sie die Taschen und falten Sie die Wäscheteile auseinander.
• Wenden Sie mehrlagige Textilien, Wolle und bedruckte Wäschestücke vor dem Waschen.
• Entfernen Sie hartnäckige Flecken mit einem speziellen Mittel.
• Waschen Sie stark verschmutzte Wäsche und behandeln Sie sie vor, bevor Sie sie in die Trommel legen.
• Seien Sie vorsichtig mit Gardinen. Entfernen Sie die Haken, oder stecken Sie die Gardinen in ein Wäschenetz oder einen Kopfkissenbezug.
• Waschen Sie keine ungesäumten Wäschestücke und Wäschestücke mit Schnitten im Stoff in der Maschine. Waschen Sie kleine und/oder empfindliche Wäschestücke, wie z. B. (Bügel-BHs, Gürtel, Strumpfhosen usw.) in einem Wäschenetz.
• Eine sehr geringe Beladung kann in der Schleuderphase Probleme verursachen. Verteilen Sie die Wäschestücke in diesem Fall mit der Hand neu und starten Sie die Schleuderphase erneut.

HARTNÄCKIGE FLECKEN

Für manche Flecken sind Wasser und Waschmittel nicht ausreichend.

Wir empfehlen, diese Flecken vorzubehandeln, bevor Sie die entsprechenden Textilien in das Gerät geben.

Spezial-Fleckentferner sind im Handel erhältlich. Verwenden Sie einen Spezial-Fleckentferner, der für den jeweiligen Fleckentyp und Gewebetyp geeignet ist.

WASCH- UND PFLEGEMITTEL

• Verwenden Sie nur speziell für Waschmaschinen bestimmte Wasch- und Pflegemittel:
  – Waschpulver für alle Gewebearten,
• Waschpulver für Feinwäsche (höchstens 40 °C) und Wolle,
• Flüssigwaschmittel, vorzugsweise für Programme mit niedrigen Temperaturen (max. 60 °C) für alle Gewebearten oder nur speziell für Wolle.
• Mischen Sie nicht verschiedene Waschmittel.
• Verwenden Sie der Umwelt zuliebe nicht mehr als die angegebene Waschmittelmenge.
• Halten Sie sich an die Anweisungen auf der Verpackung dieser Produkte.
• Verwenden Sie die korrekten Produkte für Art und Farbe des Gewebes, Programmtemperatur und Verschmutzungsgrad.
• Ist Ihr Gerät nicht mit einer Klappe in der Waschmittelschublade ausgerüstet, geben Sie das Flüssigwaschmittel in eine Dosierkugel (vom Hersteller des Waschmittels).

UMWELTTIPPS

• Stellen Sie zum Waschen normal verschmutzter Wäsche ein Programm ohne Vorwäsche ein.
• Waschen Sie immer mit der angegebenen maximal zulässigen Beladung.
• Benutzen Sie ggf. einen Fleckentferner, wenn Sie ein Programm mit niedriger Temperatur auswählen.
• Erkundigen Sie sich nach der Wasserhärte Ihres Hausanschlusses, um die richtige Waschmittelmenge verwenden zu können. Siehe „Wasserhärte“.

WASSERHÄRTE

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Enthärters für Waschmaschinen. In Gegenden mit weichem Wasser ist die Zugabe eines Enthärters nicht erforderlich.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Verwenden Sie die richtige Menge Wasserenthärter. Halten Sie sich an die Anweisungen auf der Verpackung des Produkts.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

REINIGEN DER AUSSENSEITEN

Reinigen Sie das Gerät nur mit warmem Wasser und mit etwas Spülmittel. Reiben Sie alle Oberflächen sorgfältig trocken.

VORSICHT! Verwenden Sie keinen Alkohol, keine Lösungsmittel und keine Chemikalien.

ENTKALKUNG

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Entkalkers für Waschmaschinen.

Überprüfen Sie regelmäßig, dass sich kein Kalk und keine Rostpartikel in der Trommel abgesetzt haben.

Verwenden Sie zur Entfernung von Rost nur Spezialprodukte für Waschmaschinen. Führen Sie die Entkalkung nicht gleichzeitig mit einer Wäsche durch.

Halten Sie sich immer an die Anweisungen auf der Verpackung des Produkts.

WASCHGANG ZUR PFLEGE DER MASCHINE

Bei Waschprogrammen mit niedrigen Temperaturen kann etwas Waschmittel in der Trommel zurückbleiben. Führen Sie regelmäßig einen Waschgang zur Pflege der Maschine durch. Vorgehensweise:

• Nehmen Sie die Wäsche aus der Trommel.
• Wählen Sie ein Programm für Baumwollwäsche mit der maximalen Temperatur und einer kleinen Menge Waschmittel.

TÜRDICHTUNG

Überprüfen Sie die Tür- dichtung regelmäßig und entfernen Sie ggf. darin verfangene Gegenstän- de.

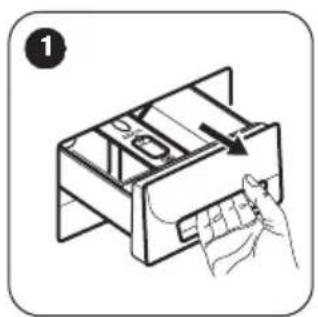

REINIGEN DER WASCHMITTELSCHUBLADE

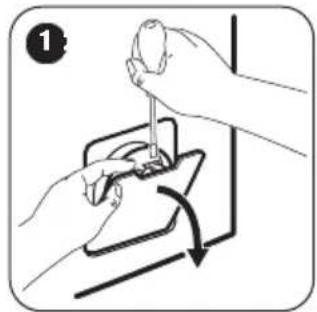

REINIGEN DES ABLAUFSIEBS

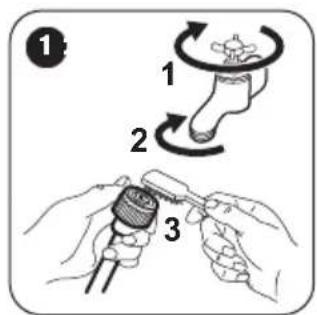

REINIGEN DES ZULAUFSCHLAUCHS UND VENTILFILTERS

Das Gerät kann aufgrund einer Funktionsstörung das Wasser nicht abpumpen.

In diesem Fall führen Sie die Schritte (1) bis (10) unter „Reinigen des Ablaufsiebs“ durch. Reinigen Sie bei Bedarf die Pumpe.

Wenn Sie das Wasser über die Notentleerung ablassen, müssen Sie das Abpumpsystem wieder einschalten:

1. Wenn Sie das Wasser über die Notentleerung ablassen, müssen Sie das Abpumpsystem wieder einschalten: Gießen Sie zwei Liter

Wasser in das Waschmittelfach für die Hauptwäsche.

1. Starten Sie das Programm, um das Wasser abzupumpen.

FROSTSCHUTZMASSNAHMEN

Falls das Gerät in einem Bereich installiert ist, in dem die Temperatur unter 0 °C sinken kann, entfernen Sie das im Zulaufschlauch und in der Ablaufpumpe verbliebene Wasser.

1. Trennen Sie den Netzstecker von der Netzversorgung.

2. Schließen Sie den Wasserhahn.

3. Stecken Sie die beiden Enden des Zulaufschlauchs in einen Behälter und lassen Sie das Wasser aus dem Schlauch fließen.

4. Leeren Sie die Ablaufpumpe. Siehe Notentleerungsverfahren.
5. Befestigen Sie den Zulaufschlauch wieder, wenn die Ablaufpumpe entleert ist.

WARNUNG! Stellen Sie sicher, dass die Temperatur über 0 °C liegt, bevor Sie das Gerät wieder einschalten. Der Hersteller ist nicht für Schäden verantwortlich, die auf zu niedrige Temperaturen zurückzuführen sind.

FEHLERSUCHE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

EINFÜHRUNG

Das Gerät startet nicht oder bleibt während des Betriebs stehen.

Versuchen Sie zunächst, selbst eine Lösung für das Problem zu finden (siehe Tabelle). Tritt das Problem weiterhin auf, wenden Sie sich an den autorisierten Kundendienst.

Bei einigen Problemen ertönt ein Signalton und im Display wird ein Alarmcode angezeigt:

- E10 - Der Wassereinlauf in das Gerät funktioniert nicht ordnungsgemäß.

• Das Gerät pumpt das Wasser nicht ab.
• Die Gerätetür steht offen oder ist nicht richtig geschlossen. Überprüfen Sie bitte die Tür!
• Die Stromzufuhr ist nicht konstant. Warten Sie, bis die Netzspannung wieder konstant ist.
• Keine Kommunikation zwischen den elektronischen Bauteilen des Geräts. Schalten Sie das Gerät aus und wieder ein.

WARNUNG! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

MÖGLICHE STÖRUNGEN

Problem Mögliche	Abhilfe
Das Programm startet nicht.	Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist.Achten Sie darauf, dass die Gerätetür geschlossen ist.Vergewissern Sie sich, dass im Sicherungskasten keine Sicherung ausgelöst hat.Überzeugen Sie sich, dass Start/Pause gedrückt wurde.Wenn die Zeitvorwahl eingestellt ist, brechen Sie die Zeitvorwahl ab oder warten Sie, bis sie abgelaufen ist.Schalten Sie die Kindersicherung (wenn vorhanden) aus, falls sie eingeschaltet ist.
Der Wassereinlauf in das Gerät funktioniert nicht ordnungsgemäß.	Stellen Sie sicher, dass der Wasserzulaufhahn geöffnet ist.Vergewissern Sie sich, dass der Wasserdruck der Wasserversorgung nicht zu niedrig ist. Diese Informationen erhalten Sie von Ihrem lokalen Wasserversorger.Stellen Sie sicher, dass der Wasserzulaufhahn nicht verstopft ist.
Das Gerät pumpt das Wasser nicht ab.	Stellen Sie sicher, dass der Siphon nicht verstopft ist.Vergewissern Sie sich, dass der Ablaufschlauch nicht geknickt oder zu stark gekrümmt ist.Vergewissern Sie sich, dass das Ablaufsieb nicht verstopft ist. Reinigen Sie ggf. das Sieb. Siehe „Reinigung und Pflege“.Vergewissern Sie sich, dass sich der Ablaufschlauch in der richtigen Höhe befindet. Der Schlauch ist möglicherweise zu niedrig positioniert.Haben Sie ein Programm ohne Abpumpphase gewählt, stellen Sie das Abpumpprogramm ein.Haben Sie ein Programm mit Spülstopp gewählt, stellen Sie das Abpumpprogramm ein.
Das Gerät schleudert nicht oder das Waschprogramm dauert länger als gewöhnlich.	Stellen Sie das Schleuderprogramm ein.Verteilen Sie die Wäschestücke mit der Hand neu und starten Sie die Schleuderphase erneut. Das Problem kann durch eine Unwucht verursacht worden sein.
Es befindet sich Wasser auf dem Boden.	Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, sodass kein Wasser austreten kann.Vergewissern Sie sich, dass der Wasserablaufschlauch keine Beschädigungen aufweist.Verwenden Sie ein geeignetes Waschmittel in der richtigen Menge.
Die Tür des Geräts lässt sich nicht öffnen.	Vergewissern Sie sich, dass das Waschprogramm beendet ist.Stellen Sie das Abpump- oder Schleuderprogramm ein, wenn sich noch Wasser in der Trommel befindet.
Das Gerät verursacht ein ungewöhnliches Geräusch.	Stellen Sie sicher, dass das Gerät richtig ausgerichtet ist. Siehe hierzu „Montage“.Überzeugen Sie sich, dass das Verpackungsmaterial und/oder die Transportsicherungen entfernt wurden. Siehe hierzu „Montage“.Füllen Sie mehr Wäsche ein. Die Beladung ist möglicherweise zu gering.
Das Programm ist kürzer als die angezeigte Zeit.	Das Gerät berechnet eine neue Programmdauer entsprechend der Beladung. Siehe Abschnitt „Verbrauchswerte“.
Das Programm ist länger als die angezeigte Zeit.	Wenn die Wäsche ungleich in der Trommel verteilt ist, verlängert sich die Programmdauer. Dies ist ein normales Verhalten des Geräts.
Die Waschergebnisse sind nicht zufriedenstellend.	Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.Entfernen Sie vor dem Waschgang hartnäckige Flecken mit einem Spezialprodukt.Achten Sie darauf, die richtige Temperatur einzustellen.Verringern Sie die Beladung.
Sie können keine Option einstellen.	Achten Sie darauf, dass Sie nur die gewünschte(n) Taste(n) drücken.

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt das Problem erneut auf, wenden Sie sich an den autorisierten Kundendienst.

Wenn im Display andere Alarmcodes angezeigt werden. Schalten Sie das Gerät aus und wieder

ein. Tritt das Problem erneut auf, wenden Sie sich an den Kundendienst.

WARTUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an den autorisierten Kundendienst wenden. Sie finden die Daten auf dem Typenschild. Dazu gehören Modell, Produktnummer (PNC) und Seriennummer. (Mod., Prod. No., Ser. No.)

TECHNISCHE DATEN

Abmessungen Breite/Höhe	Tiefe/Gesamt-tiefe	595 mm/850 mm/450 mm/490 mm
Elektrischer Anschluss SpannungGesamtleistungSicherungFrequenz		230 V2200 W10 A50 Hz
Die Schutzverkleidung gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpern und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt.		IPX4
Wasserdruck Mindestwert	Höchstwert	0,5 bar (0,05 MPa)8 bar (0,8 MPa)
Wasseranschluss 1) Kaltwasser
Maximale Beladung Baumwolle 7 kg
Energieeffizienzklasse A+++
Schleuderdrehzahl Höchstwert 1200 U/min

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4" -Außengewinde an.

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol ✉nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

WWW.ZANUSSI.COM/SHOP

155257490-A-212017
