BEDIENUNGSANLEITUNG ZX8487DH ZANUSSI

DE Benutzerinformation 46

Wäschetrockner

ZANUSSI

Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor Montage und Inbetriebnahme dieses Geräts. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

Lesen Sie die mitgelieferte Anleitung.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

WARNUNG!

Erstickungs- und Verletzungsgefahr sowie Gefahr einer dauerhaften Behinderung.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

- Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.

ALLGEMEINE SICHERHEIT

- Nehmen Sie keine technischen Änderungen am Gerät vor.

- Wenn der Wäschetrockner auf einer Waschmaschine aufgestellt wird, muss die Befestigung mithilfe des Bausatzes Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken Säule, der bei Ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).

- Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung).

- Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier auf der gegenüberliegenden Seite aufgestellt werden, wenn dadurch eine vollständige Öffnung der Gerätetür verhindert wird.

- Die Lüftungsöffnung im Gerätesockel darf nicht von einem Teppich, einer Matte oder einem Bodenbelag blockiert werden.

- WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäßig ein- und ausgeschaltet wird.

- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage des Geräts zugänglich ist.

- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

- Überschreiten Sie nicht die maximale Beladungsmenge von 8 kg (siehe Kapitel „Programmübersicht“).

- Verwenden Sie das Gerät nicht, wenn Teile davon mit industriellen Chemikalien verschmutzt sind.

• Wischen Sie die um das Gerät ggf. angesammelten Flusen und/oder Verpackungsrückstände weg.
• Benutzen Sie das Gerät niemals ohne Sieb. Reinigen Sie das Flusensieb vor oder nach jedem Gebrauch.
• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.
• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Alkohol, Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und zusätzlichem Waschmittel gewaschen werden.
• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgummipolstern dürfen in dem Gerät nicht getrocknet werden.
• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.
• Entfernen Sie alle Gegenstände aus der Wäsche, die eine Entzündungsquelle darstellen könnten, z. B. Feuerzeuge oder Streichhölzer.
• WARNUNG: Wenn Sie den Wäschetrockner vor dem Ende des Trockengangs anhalten müssen, entnehmen Sie sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.
• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

SICHERHEITSANWEISUNGEN

INSTALLATION

• Entfernen Sie das Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Das Gerät darf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur unter 5 °C absinken oder auf über 35°C steigen kann.

• Der Bodenbereich, auf dem das Gerät aufgestellt wird, muss eben, stabil, hitzebeständig und sauber sein.
• Stellen Sie sicher, dass die Luft zwischen dem Gerät und dem Boden zirkulieren kann.

• Das Gerät muss stets in aufrechter Lage transportiert werden.

• Die Geräterückseite muss gegen eine Wand zeigen.

• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen entsprechend aus.

ELEKTRISCHER ANSCHLUSS

WARNUNG! Brand- und Stromschlaggefahr.

- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

- Das Gerät muss geerdet sein.

- Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

- Schließen Sie das Gerät unbedingt an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

- Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.

- Das Gerät entspricht den EC-Richtlinien.

VERWENDUNG

WARNUNG! Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

- Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.

- Trocknen Sie keine beschädigten (zerrissenen/ ausgefransten) Wäschestücke mit Wattierungen oder Füllungen im Gerät.

- Trocknen Sie nur Textilien, die im Wäschetrockner getrocknet werden dürfen. Beachten Sie die Pflegehinweise auf dem Textiletikett.

- Für Wäsche, die mit einem Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.

- Das Kondensat/destillierte Wasser darf nicht getrunken oder für das Zubereiten von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen.

- Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür.

- Trocknen Sie keine tropfnassen Wäschestücke im Wäschetrockner.

INNENBELEUCHTUNG

WARNUNG! Verletzungsgefahr.

- Sichtbare LED-Abstrahlung; vermeiden Sie es, direkt in den Lichtstrahl zu blicken.

- Die LED-Lampe dient ausschließlich zur Trommelbeleuchtung. Diese Lampe darf nicht für andere Beleuchtungszwecke verwendet werden.

- Für den Austausch der Innenbeleuchtung wenden Sie sich an den autorisierten Kundendienst.

REINIGUNG UND PFLEGE

WARNUNG! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Gehen Sie bei der Reinigung des Geräts vorsichtig vor, um das Kühlsystem nicht zu beschädigen.

KOMPRESSOR

WARNUNG! Risiko von Schäden am Gerät.

- Das Kompressorsystem des Wäschetrockners ist mit einem speziellem Mittel gefüllt, das keine Fluorchlorkohlenwasserstoffe enthält. Das System muss dicht bleiben. Eine Beschädigung des Systems kann zu einem Leck führen.

ENTSORGUNG

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät vom Stromnetz und von der Wasserversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in der Trommel einschließen.

- Entsorgen Sie das Gerät nach den lokalen Vorschriften zur Rücknahme und Entsorgung von Elektroaltgeräten (WEEE).

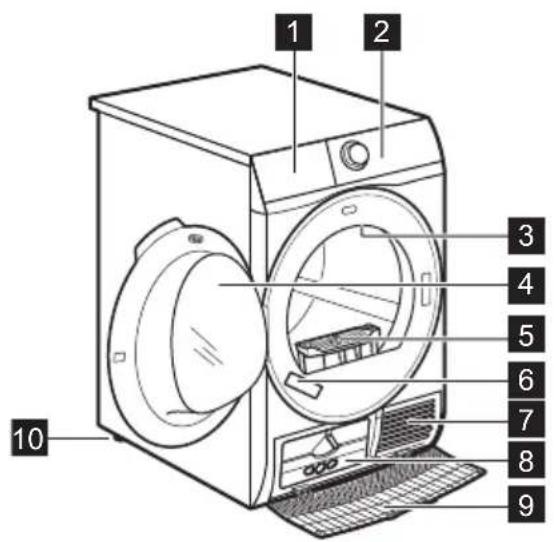

GERÄTEBESCHREIBUNG

1 2 3 4 5 6 7 8 9 10

1 Behälter
2 Bedienfeld
3 Innenbeleuchtung
4 Gerätetür
5 Filter (Sieb)
6 Typenschild
7 Lüftungsschlitze
8 Deckel des Wärmetauschers
9 Abdeckung des Wärmetauschers
10 Schraubfüße

Für eine einfachere Beladung und Montage lässt sich der Türanschlag wechseln. (Siehe separates Merkblatt.)

BEDIENFELD

1 2 3 4 5 89 6

1 Programmwahlschalter und RESET-Schalter
2 Display
3 Sensortaste Tijd (Zeit)
4 Sensortaste Start/Pauze (Start/Pause)
5 Sensortaste Startuitstel (Zeitvorwahl)

6 Sensortaste Anti-kreuk+ (Knitterschutz)
7 Sensortaste Extra stil (Extra Leise)
8 Sensortaste Droogtegraad (Trockengrad)
9 Taste Ein/Aus

Drücken Sie mit dem Finger auf den Sensortasten-Bereich, in dem das entsprechende Symbol oder der Name der gewünschten Option angezeigt wird. Tragen Sie beim Bedienen des Bedienfelds keine Handschuhe. Achten Sie darauf, dass das Bedienfeld immer sauber und trocken ist.

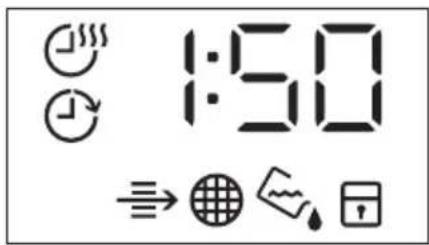

DISPLAY

1:50 →

Symbol auf dem Display Symbolbeschreibung
	Die Option Zeitgesteuertes Trocknen ist eingeschaltet
	Die Option Zeitvorwahl ist eingeschaltet

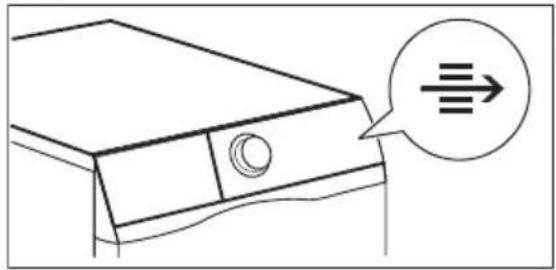

	Anzeige: Wärmetauscher überprüfen

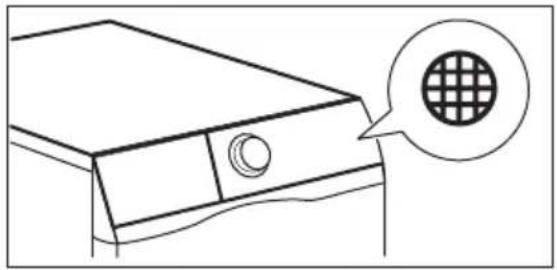

	Anzeige: Sieb reinigen

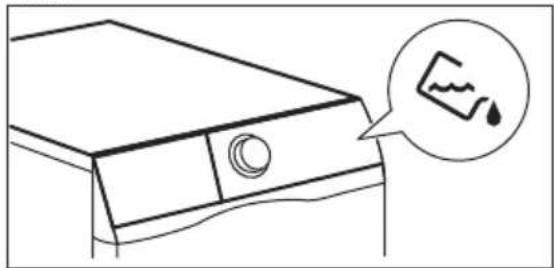

	Anzeige: Wasserbehälter leeren
	Die Kindersicherung ist eingeschaltet
	Falsche Auswahl oder der Wahlschalter befindet sich in der „Reset“ Position
2:00	Programmdauer
:10-2:00	Dauer des zeitgesteuerten Trocknens
1h-20h	Dauer der Zeitvorwahl

PROGRAMMÜBERSICHT

Programm	Beladung1)	Eigenschaften/Gewebeart2)
3) Katoen (Koch-/Buntwäsche) Eco	8 kg	Programm zum Trocknen von Baum-wollwäsche mit dem Trockengrad „Baumwolle Schranktrocken" bei maximaler Energieeinsparung.	/ [IMAGE]
Katoen (Koch-/Buntwä-sche)	8 kg	Programm zum Trocknen von Baum-wollwäsche, die nach dem Trocken-gang in den Schrank gelegt werden kann (Schranktrocken).	/ [IMAGE]
Synthetica (Pflegeleicht) 3,5 kg		Pflegeleichte Wäsche und Mischge-webe.	/ [IMAGE]
Fijne was (Feinwäsche) 4 kg		Empfindliche Wäschestücke aus Vis-kose, Rayon, Acryl und deren Misch-ungen.	/ [IMAGE]
Dekbed (Daunen) 3 kg		Bettdecken in Normal- oder Übergrö-ße und Kopfkissen (mit Federn-, Daunen- oder synthetischer Füllung).	/ [IMAGE]
Opfrissen (Auffrischen) 1 kg	Auffrischen von	Textilien nach längerer Lagerung.
Zijde (Seide) [77xA]	1 kg	Sanftes Trocknen von handwaschba-ren Seidetextilien.	/ [IMAGE]
Wol (Wolle) [IMAGE]	1 kg	Wolltextilien. Sanftes Trocknen von handwaschbarenWolltextilien. Nehmen Sie die Wäsche unmittelbarnach Abschluss des Programms aus dem Gerät.Das Trockenprogramm Wolle dieser Maschine wurde von der Firma Woolmark auf das Trocknen von Woll-textilien mit der Pflegekennzeichnung „Handwäsche“ getestet und zugelassen, vorausgesetzt, dass die Wäs-che gemäß der Anleitung auf dem Kleidungsetikett und gemäß den Angaben des Maschinenherstellers getrocknet wird. Beachten Sie die auf dem Kleidungs-etikett angegebene empfohlene Art der Behandlung.M1525Das Woolmark Symbol ist in vielen Ländern ein Zertifi-zierungszeichen.
Outdoor	2 kg	Outdoorkleidung, Sportgewebe, imprägnierte und atmungsaktive Jacken, Jacken mit herausnehmbarem Fleece-teil oder Innenwattierung. Trocknerge-eignet.	/ [IMAGE]
Denim 4 kg		Freizeitkleidung wie Jeans oder Sweatshirts mit unterschiedlicher Ma-terialstärke (z. B. am Kragen, an den Manschetten und Nähten).	/ [IMAGE]
Beddengoed (Bettwäsche) XL	4,5 kg	Bis zu drei Bettwäsche-Sets, von de-nen eines die doppelte Größe haben kann.	/ [IMAGE]
Mix XL 6 kg		Mix von Kleidungsstücken aus Baum-wolle, einer Baumwoll-Synthetikmi-schung und Synthetikgewebe.	/ [IMAGE]

1) Die Angabe des maximalen Gewichts bezieht sich auf trockene Wäsche.
2) Für Pflegekennzeichen-Erläuterungen siehe Kapitel HINWEISE UND TIPPS: Vorbereiten der Wäsche.
3) Das Programm Katoen (Koch-/Buntwäsche) Kastdroog (Schranktrocken) ECO ist gemäß der Verordnung der Kommission EU Nr. 392/2012 das „Standard-Baumwollprogramm“. Es eignet sich zum Trocknen normaler nasser Baumwolltextilien und ist in Bezug auf den Energieverbrauch für das Trocknen von nasser Baumwollwäsche am effizientesten.

OPTIONEN

DROOGTEGRAAD (TROCKENGRAD)

Mit dieser Funktion können Sie den Trockengrad der Wäsche erhöhen. Es stehen 3 Optionen zur Verfügung:

• Extra Droog (Extra Trocken)
• Kastdroog (Schranktrocken)
• Strijkdroog (Bügeltrocken)

EXTRA STIL (EXTRA LEISE)

Das Gerät läuft geräuscharm, ohne die Trockenqualität zu beeinträchtigen. Durch den langsameren Betrieb verlängert sich die Programmdauer.

ANTI-KREUK+ (KNITTERSCHUTZ)

Verlängert die Knitterschutzphase um 60 Minuten am Ende des Trockenprogramms. Diese Funktion verringert die Faltenbildung. Während der

Knitterschutzphase kann die Wäsche entnommen werden.

TIJD (ZEIT)

Sie können eine beliebige Programmdauer von mindestens 10 Minuten bis höchstens 2 Stunden einstellen. Die Dauer sollte entsprechend der zu trocknenden Wäschemenge eingestellt werden.

Wir empfehlen für kleine Wäschemengen oder ein einzelnes Wäschestück eine kurze Dauer einzustellen.

TIJD (ZEIT) FÜR DAS PROGRAMM WOL (WOLLE)

Mit dieser Option können Sie für das Programm Wol (Wolle) den endgültigen Trockengrad einstellen.

TABELLE DER OPTIONEN

Programme1)	Droogtegraad (Tro-ckengrad)			Extra stil (ExtraLeise)	Anti-kreuk+(Knitterschutz)	Tijd (Zeit)
Buntw	■	■
Katoen (Koch-/Bunt-wäsche)
Synthetica (Pflege-leicht)
Fijne was (Feinwä-sche)
Dekbed (Daunen) ■
Opfrissen (Auffri-schen)		■
Zijde (Seide)	■	■
[22ZZ]						■ 2)
	■

1) Sie können zusätzlich zum Programm 1 oder mehr Optionen einstellen. Drücken Sie zum Ein- oder Ausschalten der Optionen die zugehörige Sensortaste.
2) Siehe Kapitel OPTIONEN: Tijd (Zeitgesteuertes Trocknen) für das Wollprogramm

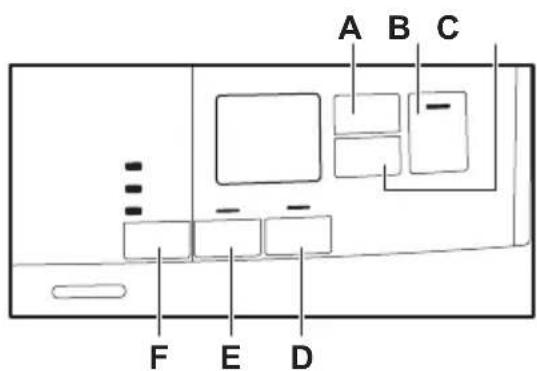

EINSTELLUNGEN

A B C F E D

A. Sensortaste Tijd (Zeit)
B. Sensortaste Start/Pauze (Start/Pause)

C. Sensortaste Startuitstel (Zeitvorwahl)
D. Sensortaste Anti-kreuk+ (Knitterschutz)
E. Sensortaste Extra stil (Extra Leise)
F. Sensortaste Droogtegraad (Trockengrad)

FUNKTION KINDERSICHERUNG

Diese Option verhindert, dass Kinder während eines laufenden Programms mit dem Gerät spielen. Die Sensortasten sind verriegelt.

Nur die Taste Ein/Aus bleibt aktiv.

Einschalten der Kindersicherung:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Halten Sie die Sensortaste (D) einige Sekunden gedrückt.

Die Anzeige Kindersicherung leuchtet.

Die Funktion Kindersicherung kann während des laufenden Programmbetriebs ausgeschaltet werden. Halten Sie dieselben Sensortasten wie zum Einschalten der Option gleichzeitig gedrückt, bis die Anzeige der Funktion Kindersicherung erlischt. Die Funktion Kindersicherung steht 8 Sek. lang nach dem Einschalten des Geräts nicht zur Verfügung.

EINSTELLEN DES RESTFEUCHTEGRADS DER WÄSCHE

Mit jedem Aufruf des Modus „Einstellen des Restfeuchtegrads der Wäsche“ ändert sich der eingestellte Restfeuchtegrad in den nächst

höheren Wert (war z.B. -2- eingestellt. ändert er sich in ). 1 -

Ändern des werkseitig eingestellten Restfeuchtegrads:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus.
3. Warten Sie etwa 8 Sekunden.
4. Halten Sie die Tasten (F) und (E) gleichzeitig gedrückt.

Eine der folgenden Kontrolllampen leuchtet auf:

• -0 - Höchster Trockengrad
• Stärkerer Trockengrad

• Voreingestellter Trockengrad

• Drücken Sie die Taste (F) und (E) wiederholt, bis die Kontrolllampe des gewünschten Grads leuchtet.

Wenn das Display während der Einstellung des Restfeuchtegrads in den normalen Modus zurückkehrt (Anzeige der Zeit des im 2. Schritt gewählten Programms), halten Sie die Tasten (F) und (E) erneut gedrückt, um den Modus „Einstellen des Restfeuchtegrads der Wäsche“ aufzurufen (der eingestellte Restfeuchtegrad ändert sich in den nächst höheren Wert).

1. Nach 5 Sek. kehrt das Display in den normalen Modus zurück.

ANZEIGE WASSERBEHÄLTER

Werkseitig ist die Wasserbehälteranzeige eingeschaltet. Sie leuchtet am Ende eines Programms auf oder wenn der Wasserbehälter geleert werden muss.

Wenn der Bausatz zur Ableitung des Kondenswassers (zusätzliches Zubehör) installiert ist, wird das Wasser automatisch aus dem Behälter abgepumpt. In diesem Fall empfehlen wir, die Anzeige für den Wasserbehälter auszuschalten.

Ausschalten der Anzeige Wasserbehälter:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Warten Sie etwa 8 Sekunden.
3. Halten Sie die Sensortasten (E) und (D) gleichzeitig gedrückt.

Auf dem Display wird eine der beiden Konfigurationen angezeigt:

• Das Display zeigt „Aus“ an. Nach 5 Sek. kehrt das Display in den normalen Modus zurück.
• Das Display zeigt „Ein“ an. Nach 5 Sek. kehrt das Display in den normalen Modus zurück.

SUMMER EIN/AUS

Zum Ein- und Ausschalten der akustischen Signale halten Sie die Sensortasten (A) und (C) ca. 2 Sekunden gleichzeitig gedrückt.

Die hintere Transportsicherung der Trommel wird automatisch entfernt, wenn der Trockner zum ersten Mal eingeschaltet wird. Es können Geräusche zu hören sein.

Vor der ersten Inbetriebnahme:

• Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch.
• Starten Sie ein 1-Std.-Programm mit feuchter Wäsche.

TÄGLICHER GEBRAUCH

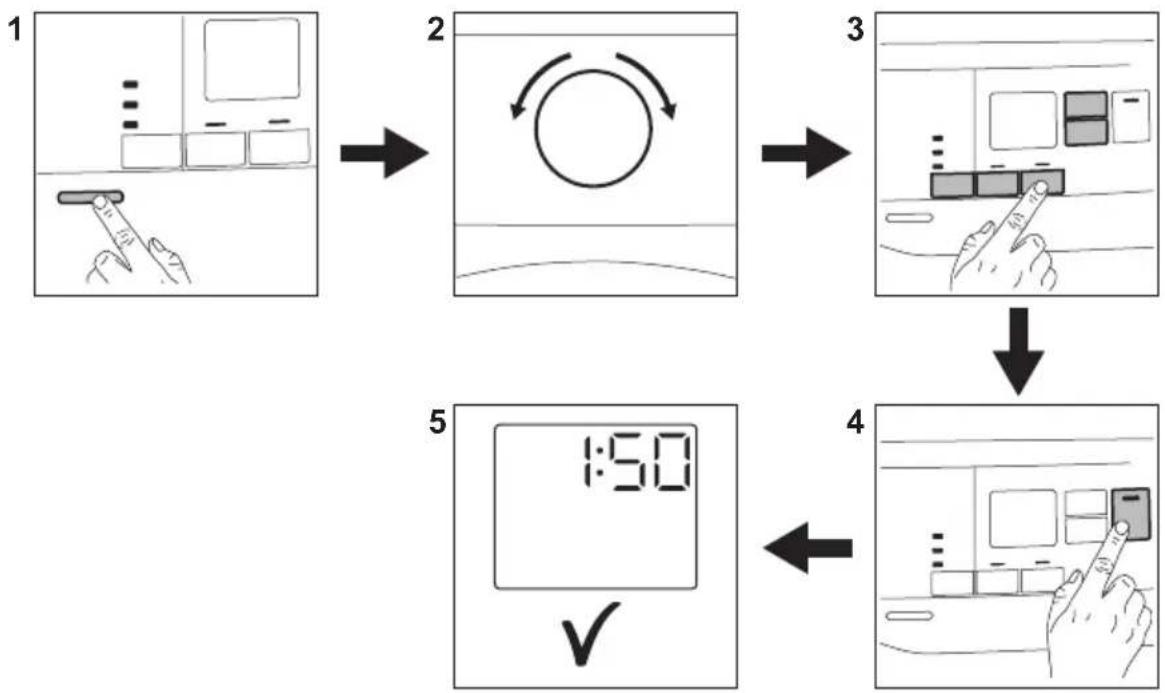

STARTEN EINES PROGRAMMS OHNE ZEITVORWAHL

1. Bereiten Sie die Wäsche vor und füllen Sie sie in das Gerät.

VORSICHT! Achten Sie beim Schließen der Tür darauf, dass die Wäsche nicht zwischen der Tür und der Gummidichtung eingeklemmt ist.

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Stellen Sie je nach Beladung das passende Programm und die entsprechenden Optionen ein.

Im Display wird die Programmdauer angezeigt.

Die Trockenzeit, die im Display bei Wahl des Baumwollprogramms angezeigt wird, gilt für eine Beladung von 5 kg und Standardbedingungen. Die tatsächliche Trockenzeit hängt von der Art der Beladung (Menge und Zusammensetzung), der Raumtemperatur und der Feuchtigkeit der Wäsche nach der Schleuderphase ab.

1. Drücken Sie die Sensortaste Start/Pauze (Start/Pause).

Das Programm wird gestartet.

STARTEN DES PROGRAMMS MIT ZEITVORWAHL

1. Stellen Sie je nach Beladung das passende Programm und die entsprechenden Optionen ein.

Zu Beginn eines Trockengangs (in den ersten 3 - 5 Min.) ist der Geräuschpegel möglicherweise etwas höher. Die Ursache ist der Kompressoranlauf. Dies ist normal bei Geräten mit Kompressoren, wie Kühlschränken und Gefriergeräten.

1. Drücken Sie die Taste Zeitvorwahl wiederholt, bis die gewünschte Startzeitvorwahl im Display angezeigt wird.

Der Programmstart kann um mindestens 1 Stunde bis höchstens 20 Stunden verzögert werden.

1. Drücken Sie die Sensortaste Start/Pauze (Start/Pause).

Die ablaufende Zeit wird im Display angezeigt. Nach Ablauf der Zeitvorwahl wird das Programm gestartet.

ÄNDERN EINES PROGRAMMS

1. Drücken Sie die Taste „Ein/Aus“, um das Gerät auszuschalten.
2. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten.
3. Wählen Sie das Programm.

Alternativ:

1. Drehen Sie den Wahlschalter in die „Reset“ Position
2. Warten Sie 1 Sekunde. Im Display erscheint
3. Wählen Sie das Programm.

AM PROGRAMMENDE

Am Ende eines Programms passiert Folgendes:

• Es ertönt ein unterbrochener Signalton.
• Auf dem Display erscheint
• Die Anzeigen Ruter (Sieb) und Reservoir (Behälter) leuchten.
• Die Kontrolllampe Start/Pauze (Start/Pause) leuchtet.

Das Gerät fährt ca. 30 Minuten oder länger mit der Knitterschutzphase fort, wenn die Option Anti-kreuk + (Knitterschutz) eingestellt ist (siehe Kapitel Option - Anti-kreuk+ (Knitterschutz)).

Die Knitterschutzphase reduziert die Faltenbildung. Sie haben die Möglichkeit, die Wäsche vor dem Ablauf der Knitterschutzphase aus dem Gerät zu nehmen. Für ein optimales Ergebnis empfehlen wir jedoch, die Knitterschutzphase möglichst vollständig durchzuführen.

Am Ende der Knitterschutzphase passiert Folgendes:

• Im Display erscheint immer noch
  • Die Anzeigen Filter (Sieb) und Reservoir (Behälter) leuchten.
• Start/Pauze (Start/Pause) Kontrolllampe erlischt.
• Drücken Sie die Taste Ein/Aus, um das Gerät auszuschalten.

1. Öffnen Sie die Tür des Geräts.
2. Entnehmen Sie die Wäsche.
3. Schließen Sie die Gerätetür.

Reinigen Sie stets nach Programmende das Sieb und leeren Sie den Wasserbehälter.

STANDBY-FUNKTION

Um den Energieverbrauch zu senken, wird das Gerät über diese Funktion in folgenden Fällen automatisch ausgeschaltet:

- Wenn innerhalb von 5 Minuten nach dem Einschalten des Geräts kein Programm gestartet wird.

- 5 Minuten nach Programmende.

Die Zeit reduziert sich auf 30 Sekunden, wenn der Wahlschalter auf die Position „Reset“ zeigt.

TIPPS UND HINWEISE

VORBEREITEN DER WÄSCHE

• Schließen Sie die Reißverschlüsse.
• Schließen Sie Bettbezüge.
• Trocknen Sie keine Krawatten oder lose Bänder (z.B. von Schürzen). Binden Sie sie zusammen, bevor Sie ein Programm starten.
• Entfernen Sie alle Gegenstände aus den Taschen.
• Drehen Sie Kleidungsstücke mit einem Innenfutter aus Baumwolle auf links. Das Baumwollfutter muss nach außen zeigen.
• Stellen Sie ein Programm ein, dass sich für die Wäscheart eignet.
• Mischen Sie nicht helle mit dunklen Textilien.
• Achten Sie auf die Auswahl von geeigneten Programmen für Baumwolle, Trikotwäsche und

Strickwaren, um das Einlaufen der Wäsche zu verringern.

• Überschreiten Sie nicht die maximale Beladungsmenge, die im Kapitel Programmübersicht oder auf dem Display angegeben ist.
• Trocknen Sie nur Textilien, die für Wäschetrockner geeignet sind. Beachten Sie das Pflegeetikett der Textilien.
• Trocknen Sie nicht große und kleine Wäschestücke zusammen. Kleine Wäschestücke können sich in den großen verfangen und werden nicht getrocknet.

Pflegeetikett Beschreibung
	Die Wäsche ist trocknergeeignet.
	Die Wäsche kann bei höheren Temperaturen getrocknet werden.
	Die Wäsche darf nur bei niedrigeren Temperaturen getrocknet werden.
	Die Wäsche ist nicht trocknergeeignet.

REINIGEN DES SIEBS

1.2.

1) Entfernen Sie bei Bedarf Flusen aus der Siebaufnahme und der Dichtung. Hierfür können Sie einen Staubsauger verwenden.

LEEREN DES WASSERBEHÄLTERS

1.2.

Das Wasser aus dem Wasserbehälter kann als destilliertes Wasser (z. B. zum Dampfbügeln) verwendet werden. Bevor Sie das Wasser weiterverwenden, sollten Sie es filtern, um Schmutzrückstände zu entfernen.

REINIGEN DES WÄRMETAUSCHERS

1.2.

VORSICHT! Berühren Sie die Metalloberfläche nicht mit bloßen Händen. Verletzungsgefahr. Tragen Sie Schutzhandschuhe. Gehen Sie vorsichtig vor, damit die Metalloberfläche nicht beschädigt wird.

REINIGEN DER TROMMEL

WARNUNG! Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

Verwenden Sie zur Reinigung der Trommelinnenfläche und der Abweiser einen handelsüblichen neutralen Reiniger. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT! Verwenden Sie zur Reinigung der Trommel keine Scheuermittel oder Metallschwämmchen.

REINIGEN DES BEDIENFELDS UND GEHÄUSES

Verwenden Sie zur Reinigung des Bedienfelds und Gehäuses einen handelsüblichen neutralen Reiniger.

Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT! Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

REINIGEN DER LÜFTUNGSSCHLITZE

Beseitigen Sie Flusen aus dem Lüftungsgitter mit einem Staubauer.

1) Nach spätestens 5 Stunden wird das Programm automatisch beendet.
2) Beim Trocknen großer Wäschestücke (z.B. Bettlaken) können einige Bereiche feucht bleiben.
FEHLERSUCHE

Störung Mögliche Abhilfe
Das Gerät lässt sich nicht einschalten. Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist.
Kontrollieren Sie die Sicherung der Hausinstallation.
Das Programm startet nicht. Drücken Sie Start/Pauze (Start/Pause).
Achten Sie darauf, dass die Gerätetür geschlossen ist.
Die Gerätetür schließt nicht. Vergewissern Sie sich, dass das Sieb ordnungsgemäß eingesetzt ist.
Stellen Sie sicher, dass die Wäsche nicht zwischen	schen der Gerätetür und der Gummidichtung eingeklemmt ist.
Das Gerät bleibt während des Betriebs stehen. Vergewissern Sie sich, dass der Wasserbehälter leer ist. Drücken Sie Start/Pauze (Start/Pause), um das Programm erneut zu starten.
Die Wäschemenge ist zu klein. Füllen Sie mehr	Wäschestücke ein oder verwenden Sie das Programm Tijd (Zeitgesteuertes Trocknen).
Die Programmdauer ist zu lang oder die Trocken-ergebnisse sind nicht zufriedenstellend.1)	Vergewissern Sie sich, dass das Wäschegewicht mit der Programmdauer übereinstimmt.
Vergewissern Sie sich, dass das Sieb sauber ist.
Die Wäsche ist zu feucht. Schleudern Sie die	Wäsche noch einmal in der Waschmaschine.
Stellen Sie sicher, dass die Raumtemperatur hö-her als +5 °C aber niedriger als +35 °C ist. Die optimale Raumtemperatur liegt zwischen 19 °C und 24 °C.
Wählen Sie das Programm Tijd (Zeitgesteuertes Trocknen) oder Extra Droog (Extra Trocken).2)
Im Display erscheint — — —	Wenn Sie ein neues Programm einstellen möchten, schalten Sie das Gerät aus und wieder ein.
Vergewissern Sie sich, dass die gewählten Zu-satzoptionen für das eingestellte Programm geeignet sind.
Im Display erscheint ein Fehlercode (z. B. E51). Schalten Sie das Gerät aus und wieder ein.Starten Sie ein neues Programm. Tritt das Problem erneut auf, wenden Sie sich an den Kunden-dienst.

NICHT ZUFRIEDENSTELLENDE TROCKNUNGSERGEBNISSE

• Sie haben ein falsches Programm gewählt.
• Das Sieb ist verstopft.
• Der Wärmetauscher ist verstopft.
• Das Gerät war überladen.
  • Die Trommel ist schmutzig.
• Der Leitfähigkeitssensor ist nicht richtig eingestellt (Siehe Kapitel „Einstellungen -

Einstellen des Restfeuchtegrads der Wäsche“ für eine bessere Einstellung).

• Die Lüftungsschlitze sind verstopft.
- Die Raumtemperatur ist zu niedrig oder zu hoch (die optimale Raumtemperatur liegt zwischen 19 °C und 24 °C).

TECHNISCHE DATEN

Höhe x Breite x Tiefe 850 x 600 x 600 mm (max. 665 mm)
Max. Tiefe bei geöffneter Gerätetür 1100 mm
Max. Breite bei geöffneter Gerätetür 950 mm
Einstellbare Höhe 850 mm (+ 15 mm - Fußeinstellung)
Trommelvolumen 118 l
Maximale Beladungsmenge 8 kg
Spannung 230 V
Frequenz 50 Hz
Schallleistungspegel 66 dB
Gesamtleistungsaufnahme 900 W
Energieeffizienzklasse A++
Energieverbrauch beim Standard-Bauwollprogramm bei voller Beladung.1)	1,99 kWh
Energieverbrauch beim Standard-Bauwollprogramm bei Teilbeladung.2)	1,07 kWh
Jährlicher Energieverbrauch3) 234,70 kWh
Leistungsaufnahme im Ein-Zustand4) 0,13 W
Leistungsaufnahme im Aus-Zustand4) 0,13 W
Einsatzgebiet Haushalt
Zulässige Umgebungstemperatur +5 °C bis +35 °C
Die Schutzverkleidung gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpern und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt.	IPX4
Das Gerät enthält hermetisch verschlossene fluorierte Treibhausgase.
Gasbezeichnung R134a
Gewicht 0,300 kg
Treibhauspotenzial (GWP) 1430

1) Gemäß EN 61121; bei einer Beladung von 8 kg Baumwolle und einer Schleuderdrehzahl von 1000 U/min.

2) Gemäß EN 61121; bei einer Beladung von 4 kg Baumwolle und einer Schleuderdrehzahl von 1000 U/min.

3) Jährlicher Energieverbrauch in kWh, ausgehend von 160 Trockenprogrammen mit dem Standard-Baumwollprogramm bei voller Beladung und bei Teilbeladung und beim Verbrauch der energiesparenden Betriebsmodi. Der tatsächliche Energieverbrauch pro Trockenprogramm hängt davon ab, wie das Gerät verwendet wird (VERORDNUNG (EU) Nr. 392/2012).

4) Gemäß EN 61121.

Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EU) 392/2012 der Kommission zur Durchführung der Richtlinie EG/2009/125.

VERBRAUCHSWERTE

Programm U/min/Restfeuchte		Trockenzeit1)	Energieverbrauch2)
Katoen (Koch-/Buntwäsche) Eco 8 kg
Kastdroog (Schranktrocken)	1400 U/min/ 50% 130 Min. 1,67 kWh
1000 U/min/ 60% 154	Min. 1,99 kWh
Strijkdroog (Bügeltrocken)	1400 U/min/ 50% 97 Min. 1,21 kWh
1000 U/min/ 60% 118	Min. 1,51 kWh
Katoen (Koch-/Buntwäsche) Eco 4 kg
Kastdroog (Schrankrocken)	1400 U/min/ 50% 78 Min. 0,92 kWh
1000 U/min/ 60% 89 Min. 1,07 kWh
Synthetica (Pflegeleicht) 3,5 kg
Kastdroog (Schrankrocken)	1200 U/min/ 40% 55 Min. 0,60 kWh
800 U/min/ 50% 67 Min. 0,75 kWh

1) Bei Teilbeladung ist die Zykluszeit kürzer und das Gerät verbraucht weniger Energie.

2) Unsachgemäße Umgebungstemperatur und/oder schlecht geschleuderte Wäsche können die Zykluszeit verlängern und den Energieverbrauch erhöhen.

KURZANLEITUNG

TÄGLICHER GEBRAUCH

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.

2. Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus.

3. Sie können zusammen mit dem Programm eine oder mehrere Optionen wählen. Drücken Sie die entsprechende Taste, um die Option ein- oder auszuschalten.

4. Zum Starten eines Programms drücken Sie die Start/Pause-Taste.

5. Das Gerät startet.

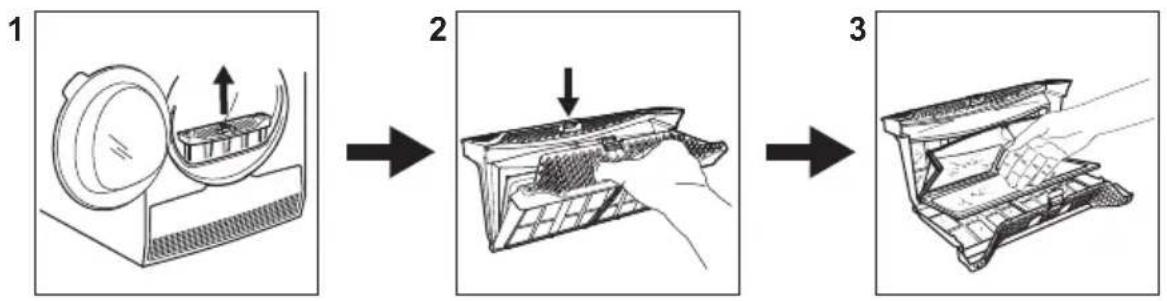

REINIGEN DES SIEBS

Am Ende jedes Programms leuchtet das Siebsymbol 📋 in Display und Sie müssen das Sieb reinigen.

PROGRAMMÜBERSICHT

Programm	Beladung1)	Eigenschaften/Gewebeart2)
3) Katoen (Koch-/Buntwäsche) Eco	8 kg	Programm zum Trocknen von Baum-wollwäsche mit dem Trockengrad „Baumwolle Schranktrocken" bei maximaler Energieeinsparung.	/ [IMAGE]
Katoen (Koch-/Buntwä-sche)	8 kg	Programm zum Trocknen von Baum-wollwäsche, die nach dem Trocken-gang in den Schrank gelegt werden kann (Schranktrocken).	/ [IMAGE]
Synthetica (Pflegeleicht) 3,5 kg		Pflegeleichte Wäsche und Mischge-webe.	/ [IMAGE]
Fijne was (Feinwäsche) 4 kg		Empfindliche Wäschestücke aus Vis-kose, Rayon, Acryl und deren Misch-ungen.	/ [IMAGE]
Dekbed (Daunen) 3 kg		Bettdecken in Normal- oder Übergrö-ße und Kopfkissen (mit Federn-, Dau-nen- oder synthetischer Füllung).	/ [IMAGE]
Opfrissen (Auffrischen) 1 kg	Auffrischen von	Textilien nach längerer Lagerung.
Zijde (Seide) [IMAGE]	1 kg	Sanftes Trocknen von handwaschba-ren Seidetextilien.	/ [IMAGE]

Programm	Beladung1)	Eigenschaften/Gewebeart2)
Wol (Wolle)	1 kg	Wolltextilien. Sanftes Trocknen von handwaschbaren Wolltextilien. Nehmen Sie die Wäsche unmittelbar nach Abschluss des Programms aus dem Gerät.Das Trockenprogramm Wolle dieser Maschine wurde von der Firma Woolmark auf das Trocknen von Wolltextilien mit der Pflegekennzeichnung „Handwäsche“ getestet und zugelassen, vorausgesetzt, dass die Wäsche gemäß der Anleitung auf dem Kleidungsetikett und gemäß den Angaben des Maschinenherstellers getrocknet wird. Beachten Sie die auf dem Kleidungsetikett angegebene empfohlene Art der Behandlung. M1525Das Woolmark Symbol ist in vielen Ländern ein Zertifizierungszeichen.
Outdoor	2 kg	Outdoorkleidung, Sportgewebe, imprägnierte und atmungsaktive Jacken, Jacken mit herausnehmbarem Fleece-teil oder Innenwattierung. Trocknerge-eignet.	/ [IMAGE]
Denim 4 kg		Freizeitkleidung wie Jeans oder Sweatshirts mit unterschiedlicher Materialstärke (z. B. am Kragen, an den Manschetten und Nähten).	/ [IMAGE]
Beddengoed (Bettwäsche) XL	4,5 kg	Bis zu drei Bettwäsche-Sets, von denen eines die doppelte Größe haben kann.	/ [IMAGE]
Mix XL 6 kg		Mix von Kleidungsstücken aus Baum-wolle, einer Baumwoll-Synthetikmi-schung und Synthetikgewebe.	/ [IMAGE]

1) Die Angabe des maximalen Gewichts bezieht sich auf trockene Wäsche.

2) Für Pflegekennzeichen-Erläuterungen siehe Kapitel HINWEISE UND TIPPS: Vorbereiten der Wäsche.

3) Das Programm Katoen (Koch-/Buntwäsche) Kastdroog (Schranktrocken) ECO ist gemäß der Verordnung der Kommission EU Nr. 392/2012 das „Standard-Baumwollprogramm“. Es eignet sich zum Trocknen normaler nasser Baumwolltextilien und ist in Bezug auf den Energieverbrauch für das Trocknen von nasser Baumwollwäsche am effizientesten.

PRODUKTDATENBLATT GEMÄSS EU-VERORDNUNG 1369/2017

Produktdatenblatt
Warenzeichen ZANUSSI
Modellkennung ZX8487DH,	PNC916098552
Nennkapazität in kg 8
Abluft- oder Kondenswäschetrockner Condensator (Wärme-	tauscher)
Energieeffizienzklasse A++
Energieverbrauch in kW/Jahr auf der Grundlage von 160 Trocknungszyklen für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch je Zyklus hängt von der Art der Nutzung des Geräts ab.	234,70
Wäschetrockner mit Automatik oder Wäschetrockner ohne Automatik Automatisch
Energieverbrauch des Standard-Baumwollprogramms bei vollständiger Befüllung in kWh	1,99
Energieverbrauch des Standard-Baumwollprogramms bei Teilbefüllung in kWh	1,07
Leistungsaufnahme in W im Aus-Zustand 0,13
Leistungsaufnahme in W im nichtausgeschalteten Zustand 0,13
Dauer des unausgeschalteten Zustands in Minuten 10
Das „Standard-Baumwollprogramm“ ist bei vollständiger Befüllung und Teilbefüllung das Standardtrocknungsprogramm, auf das sich die Informationen auf dem Etikett und im Datenblatt beziehen; dieses Programm ist zum Trocknen normaler nasser Baumwolltextilien geeignet und in Bezug auf den Energieverbrauch für Baumwolle am effizientesten.
Gewichtete Programmdauer des Standard-Baumwollprogramms bei vollständiger Befüllung und Teilbefüllung in Minuten	117
Programmdauer des Standard-Baumwollprogramms bei vollständiger Befüllung in Minuten	154
Programmdauer des Standard-Baumwollprogramms bei Teilbefüllung in Minuten	89
Kondensationseffizienzklasse auf einer Skala von G (geringste Effizienz) bis A (höchste Effizienz)	B
Durchschnittliche Kondensationseffizienz des Standard-Baumwollprogramms bei vollständiger Befüllung als Prozentsatz	82
Durchschnittliche Kondensationseffizienz des Standard-Baumwollprogramms bei Teilbefüllung als Prozentsatz	82
Gewichtete Kondensationseffizienz für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung	82

Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EU) 392/2012 der Kommission zur Durchführung der Richtlinie EG/2009/125.

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

WWW.ZANUSSI.COM/SHOP

136958330-A-352018
