BEDIENUNGSANLEITUNG ZX8380DH ZANUSSI

DE Benutzerinformation 42
Waschetrockner

ZANUSSI

Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor Montage und Inbetriebnahme theses Geräts. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

Lesen Sie die mitgelieferte Anleitung.

SICHERHEIT VON KINDERN UNDSCHUTZBEDÜRFTIGEN PERSONEN

WARNING!

Erstickungs- und Verletzungsgefahr sowie Gefahr einer dauerhaften Behinderung.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät fernenhalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführren.

ALLGEMEINE SICHERHEIT

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Wenn der Wäschetrockner auf einer Waschmaschine aufgestellt wird, muss die Befestigung mithilfe des Bausatzes Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken Säule, der bei ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).
• Das Gerät kann freiestehend oder unter einer Kuchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung).
• Das Gerätarf nicht hinter einer verschliebsbaren Tur, einer Schiebetür oder einer Tur mit einem Scharnier auf der gegenüberliegenden Seite aufgestellt werden, wenn dadurch eine vollständige Öffnung der Gerätetur verhindert wird.
  Die Luftungsöffnung im Gerätesockel darf nicht von einem Teppich, einer Matte oder einem Bodenbelag blockiert werden.
• WARNUNG: Das Gerätarf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäß ein- und ausgeschaltet wird.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage des Geräts zugänglich ist.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
• Überschreiben Sie nicht die maximale Beladungsmenge von 8 kg (siehe Kapitel „Programmübersicht").

• Verwenden Sie das Gerät nicht, wenn Teile davon mit industriellen Chemikalien verschmutzt sind.

• Wischen Sie die um das Gerät ggf. angesammelten Flusen und/oder Verpackungsrückstände weg.

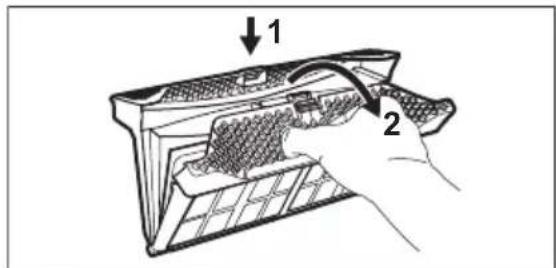

• Benutzen Sie das Gerät niemals ohne Sieb. Reinigen Sie das Flusensieb vor oder nach jedem Gebrauch.
• Trocknen Sie keine ungewaschenen Wäschestücks im Trockner.
• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Alkohol, Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in Höheem Wasser und zusätzlichem Waschmittel gewaschen werden.
• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgumbipolstern)dürfen in dem Gerät nicht getrocknet werden.
• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.
• Entfernen Sie alle Gegenstände aus der Wäsche, die eine Entzündungsquelle darstellen können, z. B. Feuerzeuge oder Streichhölzer.
• WARNUNG: Wenn Sie den Wäschetrockner vor dem Ende des Trockengangs anhalten müssen, entnahmeß Sie sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.
• Schalten Sie das Gerät immer aus undziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsrarbeitendurchgeführt werden.

SICHERHEITSANWEISUNGEN

INSTALLATION

• Entfernen Sie das Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Das Gerätarf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur unter 5^ absiken oder auf über 35^ steigen kann.

• Der Bodenbereich, auf dem das Gerät aufgestellt wird, muss eben, stabil, hitzebeständig und sauber sein.
• Stellen Sie sichere, dass die Luft zwischen dem Gerät und dem Boden zirkulieren kann.
• Das Gerät muss stets in aufrechter Lage transportiert werden.

Die Geräterückseite muss gegen eine Wand zeigen.
- Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubführens entsprechend aus.

ELEKTRISCHER ANSCHLUSS

WARNING! Brand- und Stromschlaggefahr.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schlieben Sie das Gerät unbedingt an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Fassen Sie das Netzkabel oder den Netzsteckern nicht mit nassen Händen an.
• Das Gerät entspricht den EC-Richtlinien.

VERWENDUNG

WARNING! Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schaden am Gerät.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Trocknen Sie keine beschädigten (zerrissenen/ ausgefransten) Waschestücks mit Wattierungen oder Fällungen im Gerät.
• Trocknen Sie nur Textilien, die im Waschtretrockner getrocknet werden)durfen. Beachten Sie die Pflegehinweise auf dem Textiletikett.

• Für Wäsche, die mit einem Fleckenentferner gehandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.

• Das Kondensat/destillierte Wasserarf nicht getrunken oder für das Zubereiten von Speisen verwendet werden. Dies kann bei Menschen und Tier gesundheitliche Schäden hervorrufen.

• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetur.
• Trocknen Sie keine tropfnassen Wäschestücks im Wäschetrockner.

REINIGUNG UND PFLEGE

WARNING! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwammchen, Lösungsmittel oder Metallgegenstände.
• Gehen Sie bei der Reinigung des Geräts vorsichtig vor, um das Kühlsystem nicht zu beschädigen.

KOMPRESSOR

WARNING! Risiko von Schaden am Gerät.

• Das Kompressorsystem des Wäschetrockners ist mit einem speziellem Mittel gefüllt, das keine Fluorchlorkohlenwasserstoffe enthalt. Das System muss dicht bleiben. Eine Beschädigung des Systems kann zu einem Leck führen.

ENTSORGUNG

WARNING! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät vom Stromnetz und von der Wasserversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Gerats ab, und entsorgen Sie es.
• Entfernen Sie das Turschloss, um zu verhindern, dass sich Kinder oder Haustiere in der Trommel einschließlich.
• Entsorgen Sie das Gerät nach den lokalen Vorschriften zur Rücknahme und Entsorgung von Elektroaltgeräten (WEEE).

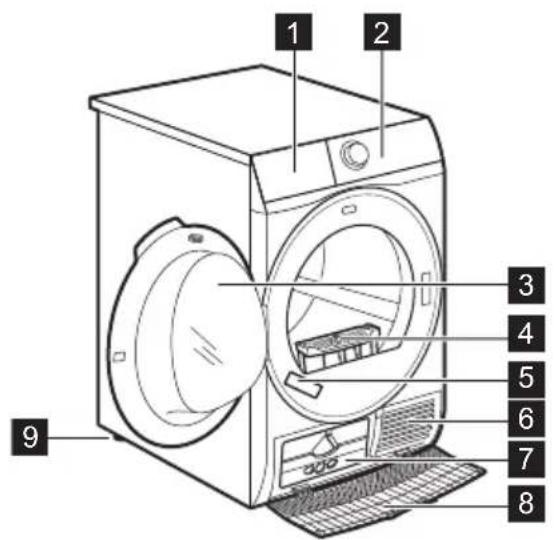

1 Behalter
2 Bedienfeld
3 Geratetur
4 Filter (Sieb)
5 Typenschild
6 Lufungsschlitze
7 Deckel des Wärmetauschers
8 Abdeckung des Wärmetauschers
9 Schraubfuße

Für eine einfachere Beladung und Montage lasst sich der Turanschlag wechseln. (Siehe separates Merkblatt.)

BEDIENFELD

1 Programmwahlschalter und RESET-Schalter
2 Display
3 Sensortaste Tijd (Zeit)
4 Sensortaste Start/Pauze (Start/Pause)
5 Sensortaste Startuitstel (Zeitvorwahl)
6 Sensortaste Anti-kreuk+ (Knitterschutz)
7 Sensortaste Reverse Plus

8 Sensortaste Droogtegraad (Trockengrad)
9 Taste Ein/Aus

Drücken Sie mit dem Finger auf den Sensortasten-Bereich, in dem das entsprchende Symbol oder der Name der gewünschten Option angezeigt wird. Tragen Sie beim Bedieren des Bedienfels keine Handschuhe. Achten Sie darauf, dass das Bedienfeld immer sauber und trocken ist.

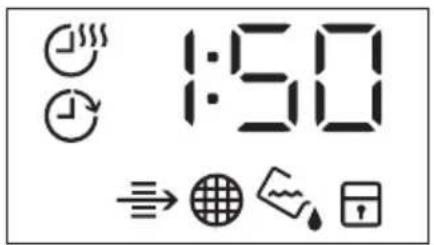

DISPLAY

Symbol auf dem Display Symbolbeseitung
43	Die Option Zeitgesteuertes Trocknen ist eingeschaltet
44	Die Option Zeitvorwahr ist eingeschaltet

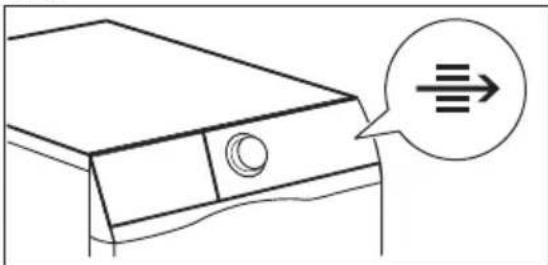

→	Anzeige: Wärmetauscher überprüfen

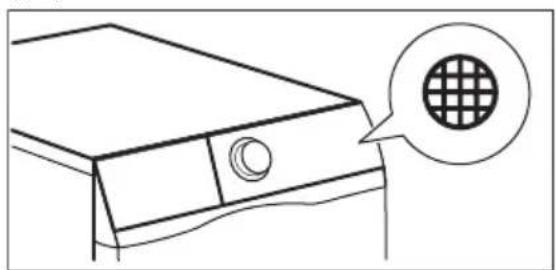

®	Anzeige: Sieb reinigen

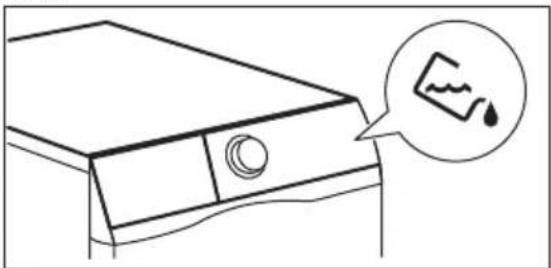

←	Anzeige: Wasserbehälter leeren
□	Die Kindersicherung ist eingeschaltet
- - -	Falsche Auswahr oder der Wahlschalter befindet sich in der "Reset" Position
2:00	Programmdauer
:10.2:00	Dauer des zeitgesteuerten Trocknens
1h.20h	Dauer der Zeitvorwahr

PROGRAMMÜBERSICHT

Programm	Beladung1)	Eigenschaften/Gewebeart2)
3) Katoen (Koch-/Buntwäsche) Eco	8 kg	Programm zum Trocknen von Baum-wollwäsche mit dem Trockengrad „Baumwolle Schranktrocken" bei ma-ximaler Energieeinsparung.	/ 0 0
Katoen (Koch-/Buntwäsche)	8 kg	Programm zum Trocknen von Baum-wollwäsche, die nach dem Trocken-gang in den Schrank gelegt werden kann (Schranktrocken).	/ 0 0
Synthetica (Pflegeleicht) 3,5	kg	Pflegeleichte Wäsche und Mischge-webe.	/ 0 0
Fijne was (Feinwäsche) 4 kg		Empfindliche Wäschestücke aus Vis-kose, Rayon, Acryl und deren Misch-ungen.	/ 0 0
Beddengoed (Bettwäsche) 3 kg		Bettwäsche, wie Einzel-/Doppelbettil-ken, Kopfkissen, Bettbezüge, Tages-decken.	/ 0 0
Dekbed (Daunen) 3 kg		Bettdecken in Normal- oder Übergrö-Be und Kopfkissen (mit Federn-, Dau-nen- oder synthetischer Füllung).	/ 0 0
Opfrissen (Auffrischen) 1 kg	Auflrischen vor	Textilien nach längerer Lagerung.
Zijde (Seide) 1 kg Trocknergeignete Seiden	wäsche.		/ 0 0
Wol (Wolle) 1 kg		Wolltextilien. Sanfes Trocknen von waschbaren Woll-textilien. Nehmen Sie die Wäsche unmittelbar nach Abschluss des Programms aus dem Gerät.
Sportkleding (Sportklei-dung)	2 kg	Sportbekleidung,)dünne und leichte Gewebe, Mikrofasier, Polyester.	/ 0 0
Denim 4 kg		Freizeitkleidung wie Jeans oder Sweatshirts mit entsprechender Ma-terialstände (z. B. am Kragen, an den Manschetten und Nähten).	/ 0 0
Mix 3 kg		Koch-/Buntwäsche und pflegeleichte Wäsche. Programm mit niedriger Temperatur. Schonprogramm mit war-mer Luft.	/ 0 0

1) Die Angabe des maximalen Gewichts bezieht sich auf trockene Wäsche.
2) Für Pflegekennzeichen-Erläuterungen siehe Kapitel HINWEISE UND TIPPS: Vorbereiten der Wäsche.
3) Das Programm Katben (Koch-/Buntwäsche) Kastdroog (Schranktrocken) ECO ist gemäß der Verordnung der Kommission EU Nr. 392/2012 das „Standard-Baumwollprogramm". Es eignet sich zum Trocknen normaler nasser Baumwolltextilien und ist in Bezug auf den Energieverbrauch für das Trocknen von nasser Baumwollwäsche am effizientesten.

DROOGTEGRAAD (TROCKENGRAD)

Mit dieser Funktion konnen Sie den Trockengrad der Wäsche erhöhen. Es stehen 3 Optionen zur Verfugung:

• Extra Droog (Extra Trocken)
  Kastdroog (Schranktrocken)
• Strijkdroog (Bügeltrocken)

REVERSE PLUS

Erhöhung der Häufigkeit des Trommelrückwartslaufs, um das Verdrehen und Verheddern der Wäschestücke zu reduzieren. Zunehmende Angleichung des Trockenergebnisses und Reduzierung von Falten. Empfohlen für große oder lange Wäschestücke (z.B. Bettlaken, Hosen, Lange Kleider).

ANTI-KREUK+ (KNITTERSCHUTZ)

Verlangert die Knitterschutzphase um 60 Minuten am Ende des Trockenprogramms. Diese Funktion

verringert die Faltenbildung. Wahrend der Knitterschutzphase kann die Wäsche entnommen werden.

TIJD (ZEIT)

Sie konnen eine beliebige Programmdauer von mindestens 10 Minuten bis hochstens 2 Stunden einstehen. Die Dauer soll entsprechend der zu trocknenden Wäschemenge eingestellt werden.

Wir empfehlen für keine Wäschemengen oder ein einzelnes Wäschestück eine kurze Dauer einzustellen.

TIJD (ZEIT) FÜR DAS PROGRAMM WOL (WOLLE)

Mit dieser Option konnen Sie für das Programm Wol (Wolle) den endgültigen Trockengrad einstehen.

LABELLE DER OPTIONEN

Programme1)	Droogtegraad (Trockengrad)			Reverse Plus	Anti-kreuk+ (Knitterschutz)	Tijd (Zeit)
	●	●	●
Katoen (Koch-/Buntwäsche) Eco	■	■
Katoen (Koch-/Buntwäsche)	■	■	■
Synthetica (Pflege-leicht)	■	■	■
Fijne was (Feinwäsche)	■	■
Beddengoed (Bettwäsche)	■	■
Dekbed (Daunen)	■
Opfrissen (Auffri-schen)		■
Zijde (Seide)	■	■
Wol (Wolle)	■					■2)
Programme1)	Droogtegraad (Tro-ckengrad)			Reverse Plus	Anti-kreuk+ (Knitterschutz)	Tijd (Zeit)
Sportkleding (Sport-kleidung)	■	■
Denim ■ ■ ■
Mix ■ ■

1) Sie können zusätzlich zum Programm 1 oder mehr Optionen einstellen. Drücken Sie zum Ein- oder Ausschalten der Optionen die zugehörige Sensortaste.
2) Siehe Kapitel OPTIONEN: Tijd (Zeitgesteuertes Trocknen) für das Wollprogramm

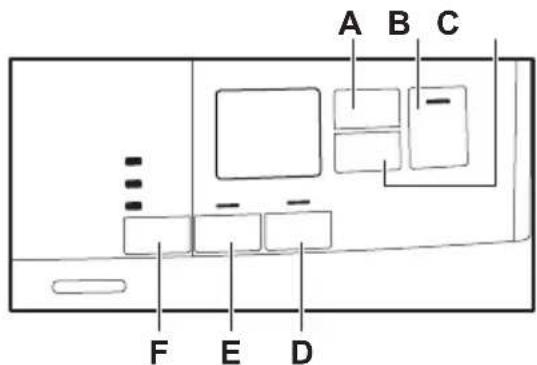

EINSTELLUNGEN

A. Sensortaste Tijd (Zeit)
B. Sensortaste Start/Pauze (Start/Pause)
C. Sensortaste Startuitstel (Zeitvorwahl)
D. Sensortaste Anti-kreuk+ (Knitterschutz)
E. Sensortaste Reverse Plus
F. Sensortaste Droogtegraad (Trockengrad)

FUNKTION KINDERSICHERUNG

These Option verhindert, dass Kinder während eines laufenden Programms mit dem Gerät spielten.

Die Sensorasten sind verriegelt.

Nur die Taste Ein/Aus bleibt aktiv.

Einschalten der Kindersicherung:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Halten Sie die Sensortaste (D) einige Sekunden gedrückt.

Die Anzeige Kindersicherung leuchtet.

Die Funktion Kindersicherung kann während des laufenden Programmbetriebs ausgeschelt werden. Halten Sie dieselben Sensortasten wie zum Einsatzen der Option gleichzeitig gedrückt, bis die Anzeige der Funktion Kindersicherung erlischt. Die Funktion Kindersicherung steht 8 Sek. lang nach dem Einsatzen des Geräts nicht zur Verfugung.

EINSTELLEN DES RESTFEUCHTEGRADS DER WÄSCHE

Mit jedem Aufruf des Modus
"Einstellen des Restfeuchtegrads der Wäsche"ändert sich der eingestellte Restfeuchtegrad in den nachst hoheren Wert (war z.B. -2- eingestellt.ändert er sich in 1

Ändern des werkseitig eingestellen Restfeuchtegrads:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Wahlen Sie das gewünschte Programm mit dem Programmwahlschalter aus.
3. Warten Sie etwas 8 Sekunden.
4. Halten Sie die Tasten (F) und (E) gleichzeitig gedrückt.

Eine der folgenden Kontrollampen leuchtet auf:

• Höchster Trockengrad
  -1 - Stärkerer Trockengrad
  Vorengestelter Trockengrad

• Drücken Sie die Taste (F) und (E) wiederholt, bis die Kontrollampe des gewünschten Grads leuchtet.

Wenn das Display während der Einstellung des Restfeuchtegrads in den normalen Modus zurückkehrt (Anzeige der Zeit des im 2. Schritt gewährten Programms), halten Sie die Tasten (F) und (E) erneut gedrückt, um den Modus „Einstellen des Restfeuchtegrads der Wäsche" aufzurufen (der eingestellte Restfeuchtegradändert sich in den{nachst hohen Wert).

1. Nach 5 Sek. kehrt das Display in den normalen Modus darüber.

ANZEIG WASSERBEHÄLTER

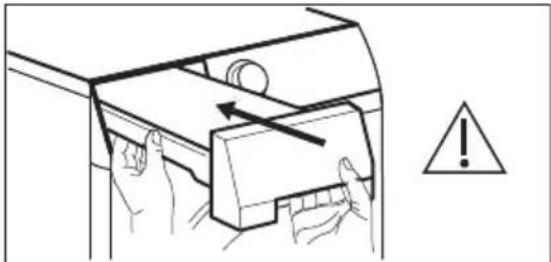

Werkseitig ist die Wasserbehälteranzeige eingeschaltet. Sie leuchtet am Ende eines Programms auf oder wenn der Wasserbehälter geleert werden muss.

Wenn der Bausatz zur Ableitung des Kondenswassers (zusätzliches Zubehr) installiert ist, wird das Wasser automatisch aus dem Behälter abgepumpt. In this fall empfehlen wir, die Anzeige für den Wasserbehälter auszuschalten.

VOR DER ERSTEN INBETRIEBNAHME

Die wichtere Transportsicherung der Trommel wird automatisch entfernt, wenn der Trockner zum ersten Mal eingeschaltet wird. Es konnen Gerausche zu horen sein.

Vor der ersten Inbetriebnahme:

• Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch.
• Starten Sie ein 1-Std.-Programm mit feuchter Wäsche.

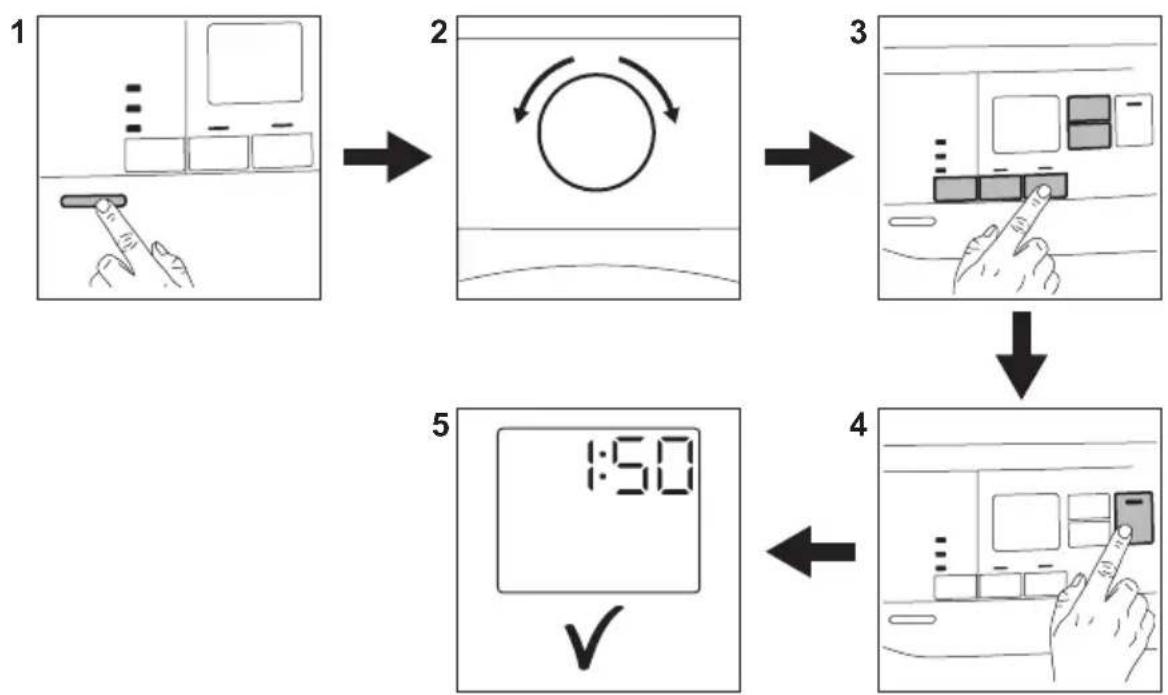

TÄGLICHER GEBRAUCH

STARTEN EINES PROGRAMMS OHNE ZEITVORWAHL

1. Bereiten Sie die Wäsche vor und füllen Sie sie in das Gerät.

Ausschalten der Anzeige Wasserbehälter:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Warten Sie etwas 8 Sekunden.
3. Halten Sie die Sensortasten (E) und (D) gemeinsitzig gedrückt.

Auf dem Display wird eine der beiden Konfigurationen angezeigt:

• Das Display zeigt „Aus" an. Nach 5 Sek. kehrt das Display in den normalen Modus zurück.
• Das Display zeigt „Ein" an. Nach 5 Sek. kehrt das Display in den normalen Modus zurück.

SUMMER EIN/AUS

Zum Ein- und Ausschalten der akustischen Signale halten Sie die Sensorlasten (A) und (C) ca. 2 Sekunden gleichzeitig gedrückt.

Zu Beginn eines Trockengangs (in den ersten 3 - 5 Min.) ist der Gerauschpegel möglicherweise etwas hoher. Die Ursache ist der Kompressoranlauf. Dies ist normal bei Geräten mit Kompressoren, wie Kühlschränken und Gefriergeräten.

VORSICHT! Achten Sie beim Schlieben der Tur daraufuf, dass die Wäsche nicht zwischen der Tur und der Gummidichtung eingeklemmt ist.

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Stellen Sie je nach Beladung das passende Programm und die entsprechenden Optionen ein.

Im Display wird die Programmdauer angezeigt.

Die Trockenzeit, die im Display bei Wahl des Baumwollprogramms angezeigt wird, girt für eine Beladung von 5 kg und Standardbedingungen. Die tatsächliche Trockenzeit hängt von der Art der Beladung (Menge und Zusammensetzung), der Raumtemperatur und der Feuchtigkeit der Wäsche nach der Schleuderphase ab.

1. Drucken Sie die Sensortaste Start/Pauze (Start/Pause).

Das Programm wird gestartet.

STARTEN DES PROGRAMMS MIT ZEITVORWAHL

1. Stellen Sie je nach Beladung das passende Programm und die entsprechenden Optionen ein.
2. Drücken Sie die Taste Zeitvorwahr wiederholt, bis die gewünschte Startzeitvorwahr im Display angezeigt wird.

Der Programmstart kann um mindestens 1 Stunde bis hochstens 20 Stunden verzogert werden.

1. Drucken Sie die Sensortaste Start/Pauze (Start/Pause).

Die ablaufende Zeit wird im Display angezeigt.
Nach Ablauf der Zeitvorwahr wird das Programm gestartet.

ÄNDERN EINES PROGRAMMS

1. Drücken Sie die Taste „Ein/Aus“, um das Gerät auszuschalten.
2. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten.
3. Wahlen Sie das Programm.

Alternative:

1. Drehen Sie den Wahlschalter in die Reset"Position

2. Warten Sie 1 Sekunde. Im Display erscheint

3. Wahlen Sie das Programm.

AM PROGRAMMENDE

Am Ende eines Programms passiert Folgendes:

• Es ertont ein unterbrochener Signalton.
  Auf dem Display erscheint
  Die Anzeigen Fiter (Sieb) und Reservoir (Behalter) leuchten.
  Die Kontrollampe Start/Pauze (Start/Pause) leuchtet.

Das Gerät fahr tca. 30 Minuten oder länger mit der Knitterschutzphase fort, wenn die Option Anti-kreuk ^+ (Knitterschutz)eingestellt ist (siehe Kapitel Option-Anti-kreuk+Knitterschutz).

Die Knitterschutzphase reduziert die Faltenbildung. Sie haben die Möglichkeit, die Wäsche vor dem Ablauf der Knitterschutzphase aus dem Gerät zunehmen. Für ein optimes Ergebnis empfehlen wir jedoch, die Knitterschutzphase möglichst vollständig durchzuführen.

Am Ende der Knitterschutzphase passiert Folgendes:

• Im Display erscheint immer noch

Die Anzeigen Fiter (Sieb) und Reservoir (Behalter) leuchten.
- Start/Pauze (Start/Pause) Kontrollampe erlischt.
1. Drücken Sie die Taste Ein/Aus, um das Gerät auszuschalten.
2. Offnen Sie die Tur des Geräts.
3. Entnehmen Sie die Wäsche.
4. Schlieben Sie die Gerätetur.

Reinigen Sie stets nach Programmende das Sieb und leeren Sie den Wasserbehälter.

STANDBY-FUNKTION

Um den Energieverbrauch zu senken, wird das Gerät über diese Funktion in folgenden Fällen automatisch ausgeschaltet:

• Wenn innerhalb von 5 Minuten nach dem Einsatz den Geräts kein Programm gestartet wird.

• 5 Minuten nach Programmende.

Die Zeit reduziert sich auf 30 Sekunden, wenn der Wahlschalter auf die Position "Reset" zeigt.

VORBEREITEN DER WÄSCHE

SchlieBen Sie die ReiBverschluss.
- Schlieben Sie Bettbezüge.
- Trocknen Sie keine Krawatten oder lose Bänder (z.B. von Schürzen). Binden Sie sie zusammen, bevor Sie ein Programm starten.
- Entfernen Sie alle Gegenstände aus den Taschen.
Drehen Sie Kleidungsstücke mit einem Innenfutter aus Baumwolle auf links. Das Baumwollfutter muss nach außen zeigen.
- Stellen Sie ein Programm ein, dass sich für die Wascheart eignet.
- Mischen Sie nicht helle mit dunklen Textilien.
- Achten Sie auf die Auswahl von geeigneten Programmen für Baumwolle, Trikotwäsche und

Strickwaren, um das Einlaufen der Wäsche zu verringgern.

• Überschreiben Sie nicht die maximale Beladungsmenge, die im Kapitel Programmübersicht oder auf dem Display angegeben ist.
• Trocknen Sie nur Textilien, die für Wäschetrockner geeignet sind. Beachten Sie das Pflegeetikett der Textilien.
• Trocknen Sie nicht große und keine Wäschstücke zusammen. Kleine Wäschstücke können sich in den großen verfangen und werden nicht getrocknet.

Pflegeetikett Beschreibung
○	Die Wäsche ist trocknergeeignet.
○	Die Wäsche kann bei higheren Temperaturen getrocknet werden.
○	Die Wäsche darf nur bei niedrigeren Temperaturen getrocknet werden.
×	Die Wäsche ist nicht trocknergeeignet.

REINIGUNG UND PFLEGE

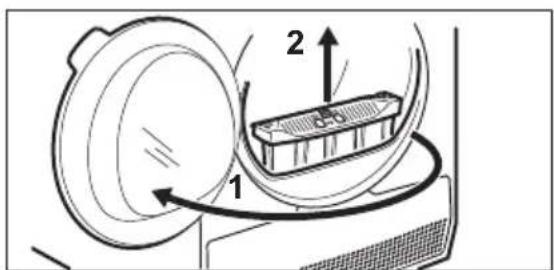

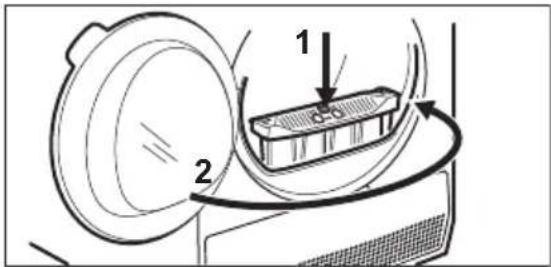

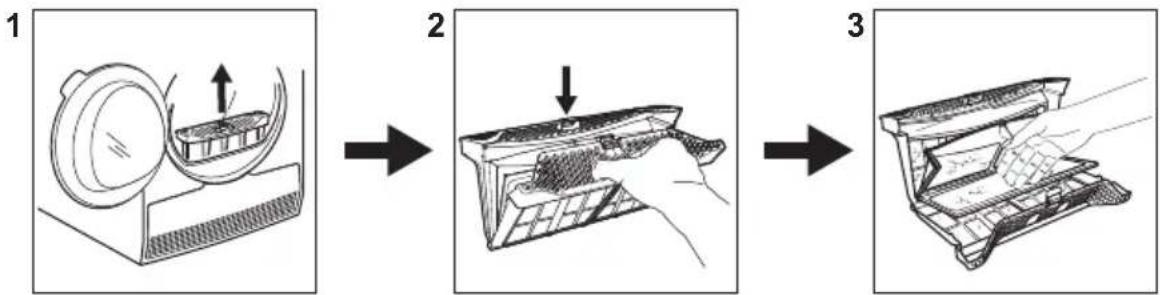

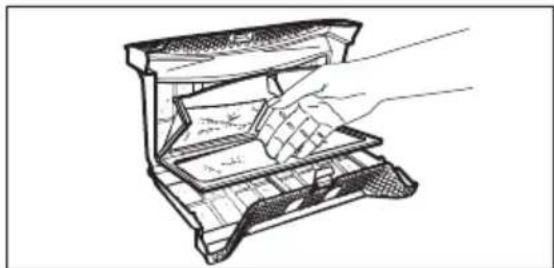

REINIGEN DES SIEBS

1.2.

3.

4.

5.1)6.

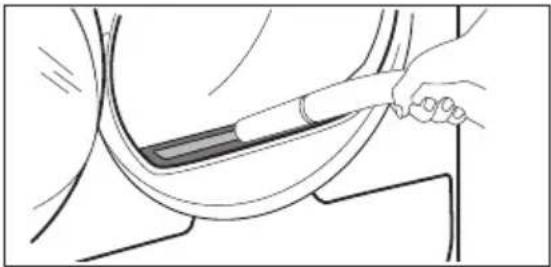

1) Entfernen Sie bei Bedarf Flusen aus der Siebaufnahme und der Dichtung. Hierfür konnen Sie einen Staubsauger verwenden.

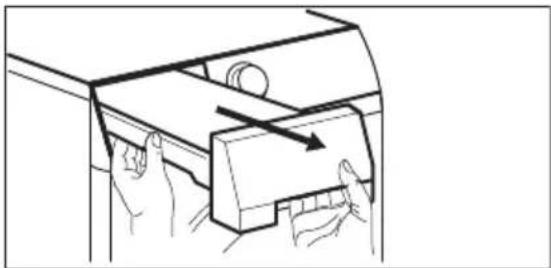

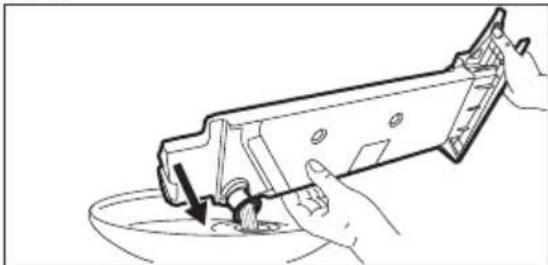

LEEREN DES WASSERBEHÄLTERS

1.2.

3.4.

Das Wasser aus dem Wasserbehalter kann als destilliertes Wasser (z. B. zum Dampfbügeln) verwendet werden. Bevor Sie das Wasser weiterverwenden, sollenn Sie es filtern, um Schmutzrückstände zu entfernen.

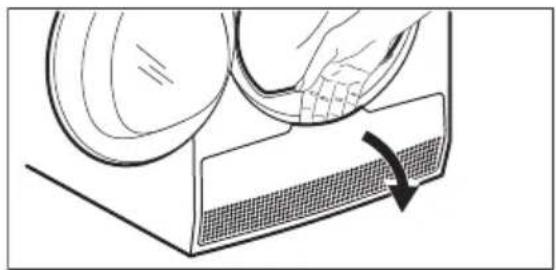

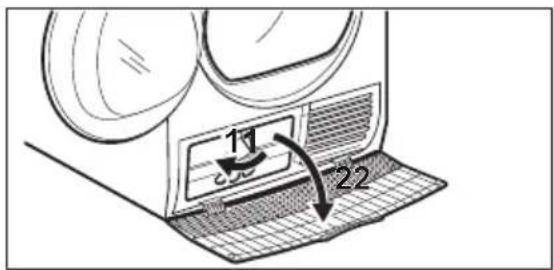

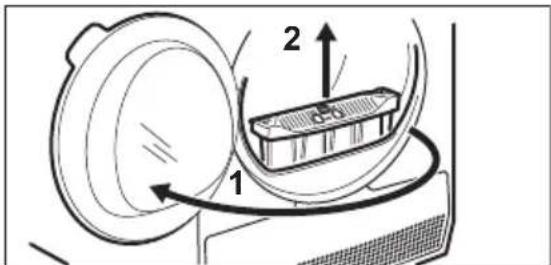

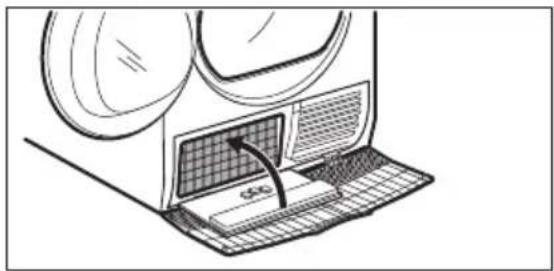

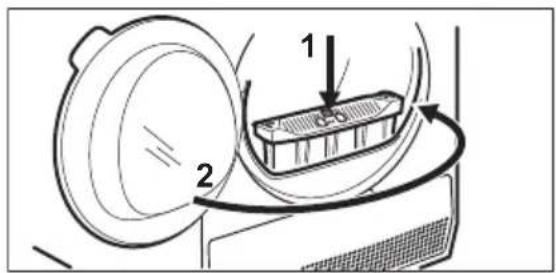

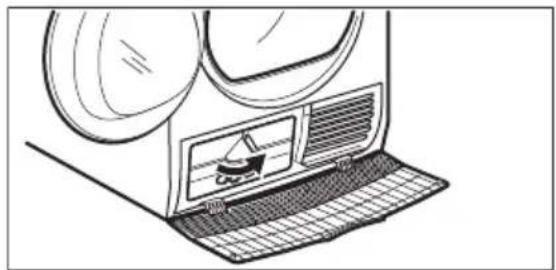

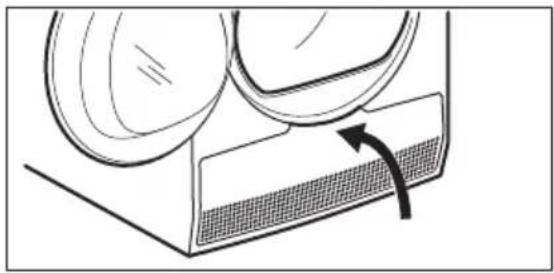

REINIGEN DES WÄRMETAUSCHERS

1.2.

3.4.

5.6.

7.8.

9.

VORSICHT! Berühren Sie die Metalloberfläche nicht mit bloßen Händen. Verletzungsgefahr. Tragen Sie Schutzhandschuhe. Gehen Sie vorsichtig vor, damit die Metalloberfläche nicht beschädigt wird.

REINIGEN DER TROMMEL

WARNING! Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

Verwenden Sie zur Reinigung der Trommelinnenfläche und der Abweiser einen handelsüblichen neutralen Reiniger. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT! Verwenden Sie zur Reinigung der Trommel keine Scheuermittel oder Metallschwammchen.

REINIGEN DES BEDIERFELDS UND GEHAUSES

Verwenden Sie zur Reinigung des Bedienfelds und Gehäuses einen handelsüblichen neutralen Reiniger.

Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

FEHLERSUCHE

Störung Mögliche Abhilfe
Das Gerät lassst sich nicht einschalten. Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist.	Sie sind, dass der Netzstecker in die Netzsteckdose eingesteckt ist.
Kontrollieren Sie die Sicherung der Hausinstalla-tion.	tion.
Das Programm startet nicht. Drücken Sie Start/Pauze (Start/Pause).	Achte das Sie sich, dass das Sie beordnungs-gemäß eingesetzt ist.
Achten Sie daraufuf, dass die Gerätetur geschlos-son ist.	schen der Gerätetur und der Gummidichtigung eingeklemmt ist.
Die Gerätetur schliebt nicht. Vergewissern Sie sich, dass das Sieb ordnungs-gemäß eingesetzt ist.	Achte das Sie sich, dass der Wasserbehälter leer ist. Drücken Sie Start/Pauze (Start/Pause), um das Programm erneut zu starten.
Stellen Sie sicher, dass die Wäsche nicht zwi-schen der Gerätetur und der Gummidichtigung eingeklemmt ist.	Achte das Sie sich, dass der Wasserbehälter leer ist. Drücken Sie Start/Pauze (Start/Pause), um das Programm erneut zu starten.
Das Gerät bleibt während des Betriebs stehen. Vergewissern Sie sich, dass der Wasserbehälter leer ist. Drücken Sie Start/Pauze (Start/Pause), um das Programm erneut zu starten.	Wäschestücks ein oder verwenden Sie das Pro-gramm Tijd (Zeitgesteuertes Trocknen).
Die Wäschemenge ist zu Klein. Füllen Sie mehr	Vergewissern Sie sich, dass das Wäsche-wicht mit der Programmdauer übereinstimmt.
Die Programmdauer ist zu lang oder die Trocken-ergebnisse sind nicht zufriedenstellend.1)	Vergewissern Sie sich, dass das Wäsche-gleich mit der Programmdauer übereinstimmt.
Vergewissern Sie sich, dass das Sieb sauber ist.	Wäsche noch einmal in der Waschmaschine.
Die Wäsche ist zu feucht. Schleudern Sie die	her als +5 °C aber niedriger als +35 °C ist. Die optimale Raumtemperatur liegt zwischen 19 °C und 24 °C.
Stellen Sie sicher, dass die Raumtemperatur hö-	Wählen Sie das Programm Tijd (Zeitgesteuertes Trocknen) oder Extra Droog (Extra Trocken).2)
Im Display erscheint - - - -	Wenn Sie ein neuen Programm einstellen mö-ten, schalten Sie das Gerät aus und wieder ein.
Vergewissern Sie sich, dass die gewährten Zu-satzoptionen für das eingestellte Programm ge-eignet sind.	satzoptionen für das eingestellte Programm ge-eignet sind.
Im Display erscheint ein Fehlercode (z. B. E51). Schalten Sie das Gerät aus und wieder ein. Starten Sie ein neues Programm. Tritt das Prob- lem erneut auf, wenden Sie sich an den Kunden- dienst.

1) Nach spätestens 5 Stunden wird das Programm automatisch beendet.
2) Beim Trocknen großer Wäschestücks (z.B. Bettlaken) konnen einige Bereiche feucht bleiben.

NICTZUFRIEDENSTELLLENDE TROCKNUNGSERGEBNISSE

• Sie haben ein falsches Programm gewählt.
• Das Sieb ist verstopft.
• Der Wärmetauscher ist verstopft.
• Das Gerät war überladen.
  Die Trommel ist schmutzig.
• Der Leitfähigkeitssensor ist nicht richtig eingestellt (Siehe Kapitel „Einstellungen -

Einstellen des Restfeuchtegrads der Wäsche" für eine bessere Einstellung).

Die Luftungsschlitze sind verstoptf.
Die Raumtemperatur ist zu niedrig oder zu hoch (die optimale Raumtemperatur liegt zwischen 19 ^ C und 24^

TECHNISCHE DATEN

Höhe x Breite x Tiefe 850 x 600 x 600 mm (max. 665 mm)
Max. Tiefe bei geöffneter Gerätetur 1100 mm
Max. Breite bei geöffneter Gerätetur 950 mm
Einstellbare Höhe 850 mm (+ 15 mm - Fußbeinstellung)
Trommelvolumen 118 l
Maximale Beladungsmenge 8 kg
Spannung 230 V
Frequenz 50 Hz
Schalleistungspegel 66 dB
Gesamtleistungsaufnahme 900 W
Energieeffizienzklasse A+
Energieverbrauch beim Standard-Bauwollpro- gramm bei voller Beladung.1)	2,60 kWh
Energieverbrauch beim Standard-Bauwollpro- gramm bei Teilbeladung.2)	1,38 kWh
Jährlicher Energieverbrauch3) 308,20 kWh
Leistungsaufnahme im Ein-Zustand4) 0,50 W
Leistungsaufnahme im Aus-Zustand4) 0,50 W
Einsatzgebiet	Haushalt
Zulässige Umgebungstemperatur +5 °C bis +35 °C
Die Schutzverkleidung gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörporn und Spritzwasser (Feuchtingeit), außer an den Stellen, an denen das Niederspannings-gerät keinen Schutz gegen Feuchtingeit besitzt.	IPX4
Das Gerät enthalt hermetisch verschlossene fluorierte Treibhausgase.
Gasbezeichnung R134a
Gewicht 0,300 kg
Treibhauspotenzial (GWP) 1430

1) Gemäß EN 61121; bei einer Beladung von 8 kg Baumwolle und einer Schleuderdrehzahl von 1000 U/min.
2) Gemäß EN 61121; bei einer Beladung von 4kg Baumwolle und einer Schleuderdrehzahl von 1000 U/min.
3) Jährlicher Energieverbrauch in kWh, ausgehend von 160 Trockenprogrammen mit dem Standard-Baumwollprogramm bei voller Beladung und bei Teilbeladung und beim Verbrauch der energiesparenden Betriebsmodi. Der tatsächliche Energieverbrauch pro Trockenprogramm hangt davon ab, wie das Gerät verwendet wird (VERORDNUNG (EU) Nr. 392/2012).
4) Gemäß EN 61121.

Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EU) 392/2012 der Kommission zur Durchführung der Richtlinie EG/2009/125.

VERBRAUCHSWERTE

Programm U/min/Restfeuchte		Trockenzeit1)	Energiever-brauch2)
Katoen (Koch-/Buntwäsche) Eco 8 kg
Kastdroog (Schranktrocken)	1400 U/min/ 50% 147 Min. 2,03 kWh
1000 U/min/ 60% 179	Min. 2,60 kWh
Strijkdroog (Bügeltrocken)	1400 U/min/ 50% 113 Min. 1,47 kWh
1000 U/min/ 60% 135	Min. 1,79 kWh
Katoen (Koch-/Buntwäsche) Eco 4 kg
Kastdroog (Schranktrocken)	1400 U/min/ 50% 86 Min. 1,14 kWh
1000 U/min/ 60% 102	Min. 1,38 kWh
Synthetica (Pflegeleicht) 3,5 kg
Kastdroog (Schranktrocken)	1200 U/min/ 40% 58 Min. 0,71 kWh

Programm U/min/Restfeuchte	Trockenzeit1)	Energiever-brauch2)
800 U/min/ 50% 72 Min. 0,90 kWh

1) Bei Teilbeladung ist die Zykluszeit kürzer und das Gerät verbraucht weniger Energie.
2) Unsachgemäß Umgebungstemperatur und/oder schlecht geschleuderte Wäsche können die Zykluszeit verlangern und den Energieverbrauch erhöhen.

KURZANLEITUNG

TÄGLICHER GEBRAUCH

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Wahlen Sie das gewünschte Programm mit dem Programmwahlschalter aus.
3. Sie können zusammen mit dem Programm eine oder mehrere Optionen wahlen. Drücken Sie

die entsprechende Taste, um die Option ein-oder auszuschalten.

1. Zum Starten eines Programms drucken Sie die Start/Pause-Taste.
2. Das Gerät startet.

REINIGEN DES SIEBS

Am Ende jeges Programms leuchtet das

Sie symbol in Display und Sie müssen das

Sieb reinigen.

PROGRAMMÜBERSICHT

Programm	Beladung1)	Eigenschaften/Gewebear2)
3) Katoen (Koch-/Buntwäsche) Eco	8 kg	Programm zum Trocknen von Baum-wollwäsche mit dem Trockengrad „Baumwolle Schranktrocken" bei maximaler Energieeinsparung.	/
Katoen (Koch-/Buntwäsche)	8 kg	Programm zum Trocknen von Baum-wollwäsche, die nach dem Trocken-gang in den Schrank gelegt werden kann (Schranktrocken).	/
Synthetica (Pflegeleicht) 3,5 kg		Pflegeleichte Wäsche und Mischge-webe.	/
Fijne was (Feinwäsche) 4 kg		Empfindliche Wäschestücke aus Vis-kose, Rayon, Acryl und deren Misch-ungen.	/
Beddengoed (Bettwäsche) 3 kg		Bettwäsche, wie Einzel-/Doppelbettil-ken, Kopfkissen, Bettbezüge, Tages-decken.	/
Dekbed (Daunen) 3 kg		Bettdecken in Normal- oder Übergrö-Be und Kopfkissen (mit Federn-, Dau-nen- oder synthetischer Füllung).	/
Opfrissen (Aufrischen) 1 kg	Aufrischen vor	Textilien nach längerer Lagerung.
Zijde (Seide) 1 kg Trocknergeignete Seidenwäsche.			/
Wol (Wolle) 1 kg		Wolltextilien. Sanftes Trocknen von waschbaren Woll-textilien. Nehmen Sie die Wäsche unmittelbar nach Abschluss des Programms aus dem Gerät.
Sportkleding (Sportklei-dung)	2 kg	Sportbekleidung,)dünne und leichte Gewebe, Mikrofasar, Polyester.	/
Programm	Beladung1)	Eigenschaften/Gewebeart2)
Denim 4 kg		Freizeitkleidung wie Jeans oder Sweatshirts mit entsprechlicher Materialstärke (z. B. am Kragen, an den Manschetten und Näthen).	/
Mix 3 kg		Koch-/Buntwäsche und pflegeleichte Wäsche. Programm mit niedriger Temperatur. Schonprogramm mit war-mer Luft.	/

1) Die Angabe des maximalen Gewichts bezieht sich auf trockene Wäsche.
2) Für Pflegekennzeichen-Erläuterungen siehe Kapitel HINWEISE UND TIPPS: Vorbereiten der Wäsche.
3) Das Programm Katoen (Koch-/Buntwäsche) Kastdroog (Schranktrocken) ECO ist gemäß der Verordnung der Kommission EU Nr. 392/2012 das „Standard-Baumwollprogramm". Es eignet sich zum Trocknen normaler nasser Baumwolltextilien und ist in Bezug auf den Energieverbrauch für das Trocknen von nasser Baumwollwäsche am effizientesten.

PRODUKTDATENBLATT GEMÄSS EU-VERORDNUNG 1369/2017

Produktdatenblatt
Warenzeichen ZANUSSI
Modellkennung ZX8380DH,	PNC916098553
Nennkapazität in kg 8
Abluft- oder Kondenswäschetrockner Condensator (Wärme-	tauscher)
Energieeffizienzklasse A+
Energieverbrauch in kW/Jahr auf der Grundlage von 160 Trocknungszyk- len für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leis-tungsaufnahme. Der tatsächliche Energieverbrauch je Zyklus hangt von der Art der Nutzung des Geräts ab.	308,20
Wäschetrockner mit Automatik oder Wäschetrockner ohne Automatik Automatisch
Energieverbrauch des Standard-Baumwollprogramms bei vollständiger Befüllung in kWh	2,60
Energieverbrauch des Standard-Baumwollprogramms bei Teilbefüllung in kWh	1,38
Leistungsaufnahme in W im Aus-Zustand 0,50
Leistungsaufnahme in W im nichtausgeschalteten Zustand 0,50
Dauer des unausgeschalteten Zustands in Minuten 10
Das „Standard-Baumwollprogramm" ist bei vollständiger Befüllung und Teilbefüllung das Standardtrocknungsprogramm, auf das sich die Informationen auf dem Ettekt und im Datenblatt beziehen; these Programm ist zum Trocknen normaler nasser Baumwolltextilien geeignet und in Bezug auf den Energieverbrauch für Baumwolle am effizientesten.
Gewichtete Programmdauer des Standard-Baumwollprogramms bei vollständiger Befüllung und Teilbefüllung in Minuten	135
Programmdauer des Standard-Baumwollprogramms bei vollständiger Befüllung in Minuten	179
Programmdauer des Standard-Baumwollprogramms bei Teilbefüllung in Minuten	102
Kondensationseffizienzklasse auf einer Skala von G (geringste Effizienz) bis A (höchste Effizienz)	B
Durchschnittliche Kondensationseffizienz des Standard-Baumwollprogramms bei vollständiger Befüllung als Prozentsatz	81
Durchschnittliche Kondensationseffizienz des Standard-Baumwollprogramms bei Teilbefüllung als Prozentsatz	81
Gewichtete Kondensationseffizienz für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung	81
Schalleistungspegel in dB 66
Einbaugerät J/N Nein

Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EU) 392/2012 der Kommission zur Durchführung der Richtlinie EG/2009/125.

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesen Symbol nicht mit dem Hausmull. Bringen Sie das Gerät zu ihrer ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

WWW.ZANUSSI.COM/SHOP
