Atria Flame - Heizung SunRed - Kostenlose Bedienungsanleitung

Produkttyp	Außenheizstrahler
Marke	SunRed
Modell	Atria Flame
Verwendung	Nur im Freien, sehr gut belüftete Bereiche (Öffnung ≥25% der Fläche)
Brennstoff	Propan, Butan oder Gemisch (Flüssiggas)
Gesamthöhe	2150 mm
Gewicht	28 kg
Hauptmaterial	Stahl mit Pulverbeschichtung
Flammenschirm	Edelstahl
Zündung	Elektrische Impulszündung (AA-Batterie)
Flammeneinstellung	Variabel von Niedrig bis Hoch
Glasrohr	Hitzebeständig, vor Thermoschock schützen
Kompatibler Gastank	Flüssiggasflasche max. 10 kg (Durchmesser ≤31 cm, Höhe ≤66 cm)
Schlauchlänge	≤60 cm, CE-zugelassen, beständig von -20°C bis 80°C
Versorgungsdruck	Druckregler gemäß lokalen Normen (max. Eingangsdruck 100 PSI)
Reinigung	Warmes Seifenwasser, niemals Scheuer- oder entzündliche Mittel
Wartung	Jährliche Überprüfung der Schläuche, Reinigung der Düsen, Leckinspektion
Sicherheit	Thermoelement, Sicherheitsabschaltung, Lecktest mit Seifenlauge
Lagerung	Wettergeschützt, Temperaturen ≤50°C, frostfrei
Mitgelieferte Teile	Reflektor, obere Platte, Glasrohr, Brenner, Tank, Räder, Schrauben, Schlüssel

Häufig gestellte Fragen - Atria Flame SunRed

Welche Gasart wird für die SunRed Atria Flame Heizung verwendet?

Verwenden Sie Propan, Butan oder deren Gemisch (Flüssiggas). Die Flasche muss den örtlichen Vorschriften entsprechen, max. 10 kg Füllung, Durchmesser ≤31 cm und Höhe ≤66 cm.

Kann ich diese Heizung im Innenbereich verwenden?

Nein, die Verwendung im Innenbereich ist strengstens verboten. Das Gerät ist für den Außenbereich oder sehr gut belüftete Bereiche (mindestens 25% offene Fläche) ausgelegt. In geschlossenen Räumen kann es zu Vergiftungen oder Explosionen führen.

Wie überprüfe ich Gaslecks?

Führen Sie einen Test mit Seifenlauge durch (1 Teil Spülmittel auf 1 Teil Wasser). Auf die Verbindungen und Anschlüsse auftragen. Wenn Blasen entstehen, liegt ein Leck vor. Verwenden Sie niemals eine Flamme zur Leckprüfung. Bei einem Leck schließen Sie die Gaszufuhr und ziehen Sie die Verbindungen nach.

Was tun bei Gasgeruch?

Schließen Sie sofort das Gasventil und löschen Sie alle Flammen. Betätigen Sie keine elektrischen Schalter und telefonieren Sie nicht in der Nähe. Evakuieren Sie Personen, lüften Sie den Bereich und kontaktieren Sie Ihren Gasversorger oder die Feuerwehr von einem sicheren Ort aus.

Wie zünde ich die Atria Flame Heizung an?

Stellen Sie sicher, dass eine AA-Batterie eingelegt ist (Pluspol nach außen). Öffnen Sie das Ventil der Gasflasche, drücken Sie den Bedienknopf und drehen Sie ihn auf Position Pilot. Drücken Sie den Zündknopf, um den Brenner zu entzünden, halten Sie 4 Sekunden gedrückt und lassen Sie los. Drehen Sie dann den Knopf auf die gewünschte Temperatur (LOW oder HI).

Kann das Glasrohr brechen?

Ja, das Glasrohr ist zerbrechlich. Schützen Sie es vor Thermoschock (vermeiden Sie Spritzer von kaltem Wasser, wenn es heiß ist). Verwenden Sie es nicht, wenn es Splitter aufweist. Warten Sie, bis es vollständig abgekühlt ist, bevor Sie es reinigen oder berühren.

Wie reinige ich die Heizung?

Verwenden Sie warmes Seifenwasser und ein weiches Tuch. Niemals Scheuermittel, ätzende oder entzündliche Produkte verwenden. Für Glasrohr und Reflektor reinigen Sie die Innenseite bei Kohlenstoffablagerungen mit Seifenwasser. Stellen Sie sicher, dass alle Teile trocken sind, bevor Sie neu anzünden.

Wie lagere ich das Gerät im Winter?

Schalten Sie die Heizung aus, schließen Sie das Ventil der Gasflasche und trennen Sie sie. Lagern Sie das Gerät senkrecht an einem vor Witterung (Regen, Schnee, Hagel) geschützten Ort bei Temperaturen unter 50 °C. Decken Sie es ab, um es vor Staub zu schützen. Die Gasflasche muss draußen an einem belüfteten Ort gelagert werden.

Wo finde ich Ersatzteile?

Die Teileliste befindet sich im Handbuch. Ersatzteile (Reflektor, Glasrohr, Brenner usw.) können Sie bei Ihrem Händler oder Hersteller bestellen. Verwenden Sie nur Originalteile, um die Sicherheit zu gewährleisten.

Was tun, wenn die Zündflamme nicht zündet?

Überprüfen Sie, ob die Gasflasche nicht leer und das Gasventil geöffnet ist. Stellen Sie sicher, dass die AA-Batterie genug Kraft hat. Wenn die Zündflamme nicht zündet, warten Sie 5 Minuten vor einem erneuten Versuch (vollständige Abschaltzeit). Wenn das Problem weiterhin besteht, überprüfen Sie die Anschlüsse und die Brennerdüse. Weitere Ursachen finden Sie im Abschnitt Störungsbehebung des Handbuchs.

BEDIENUNGSANLEITUNG Atria Flame SunRed

Anleitung Flame Torch (DU)

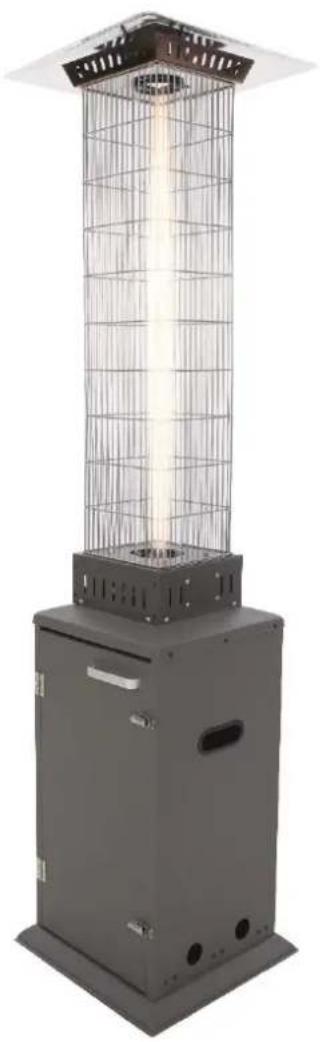

Manual Flame Torch (FR)

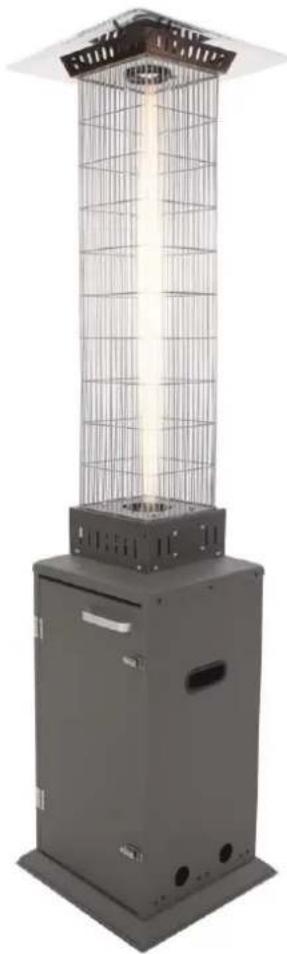

FT17G- Flame Torch

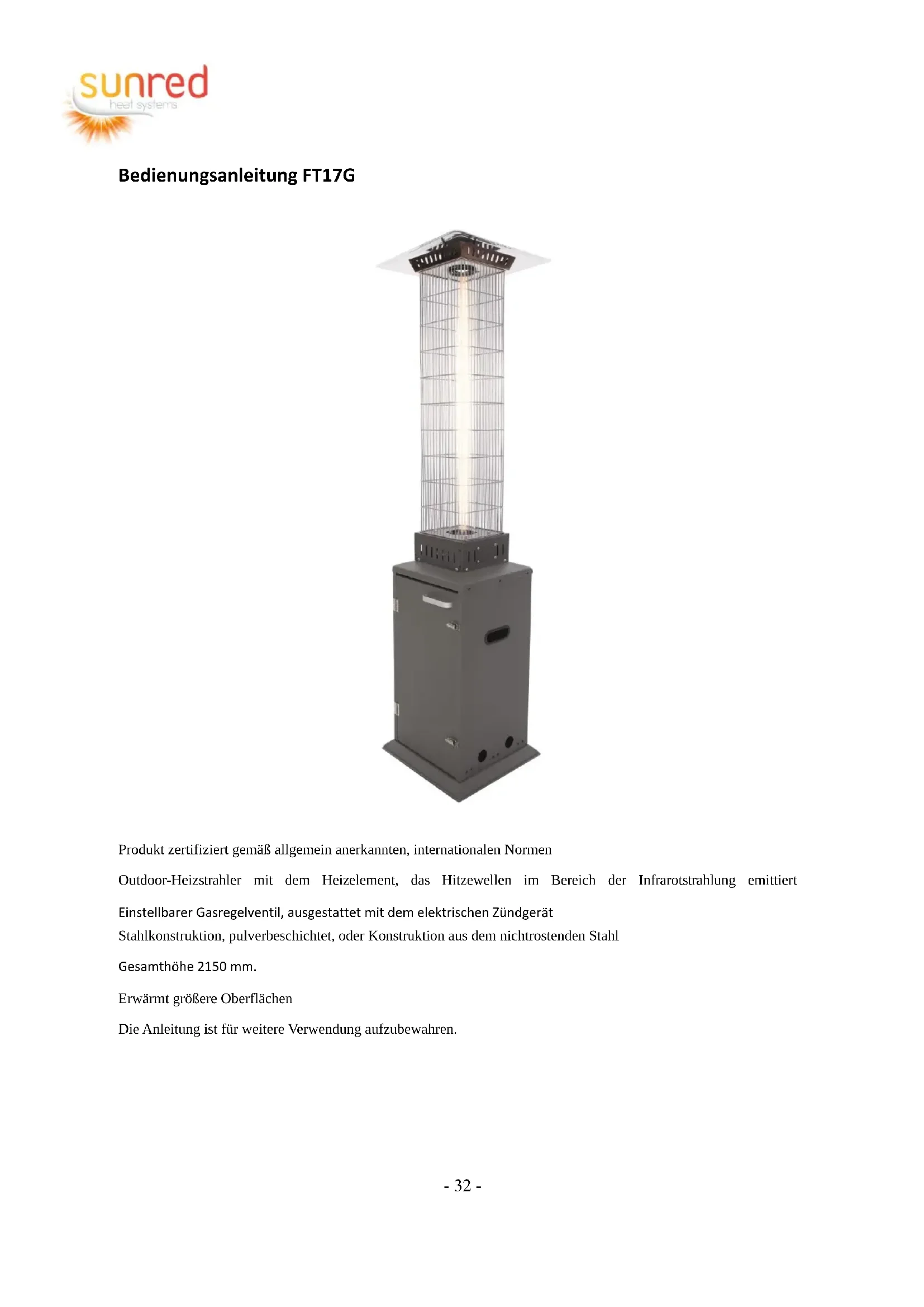

Bedienungsanleitung FT17G

Produkt zertifiziert gemäß allgemein anerkannten, internationalen Normen

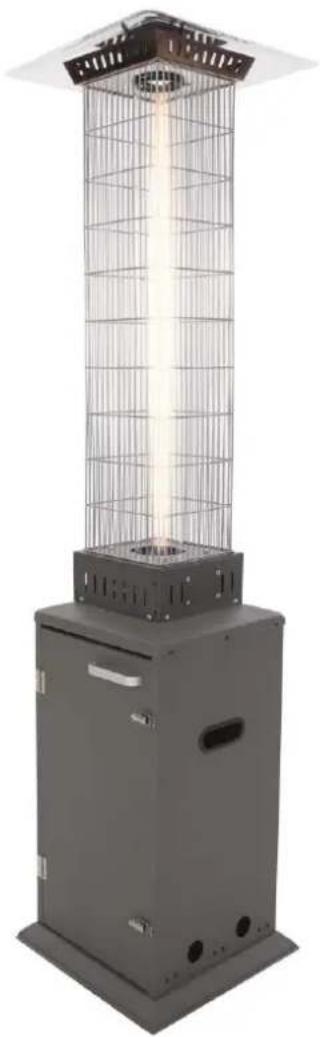

Outdoor-Heizstrahler mit dem Heizelement, das Hitzewellen im Bereich der Infrarotstrahlung emittiert

Einstellbarer Gasregelventil, ausgestattet mit dem elektrischen Zündgerät

Stahlkonstruktion, pulverbeschichtet, oder Konstruktion aus dem nichtstenden Stahl

Gesamthöhe 2150 mm.

Erwartigte Oberflächen

Die Anleitung ist für weitere Verwendung aufzubewahren.

WARNING

Vor der Aufstellung und vor dem ersten Gebrauch des Heizers muss man sich mit den beigeufigsten Anleitungen...,\ bekannt machen.
Das Gerat muss montiert werden, die Gasflaschen mssen gema geltenden Vorschriften aufbewahrt werden.
Das Gerätarf nur durch eine entsprechend geschulte Person aufgestellt werden.
- Der Heizerarf nur an gut belufteten Stellen verwendet werden. Ausreichend beluftete Stelle bedeutet, dass mindestens 25% der Gesamtoberflache aller Wande offen sind.
- Der Gebrauch in geschlossenen Räumen kann gefährlich sein und ist verboten.
- Dieses GerätarfurHeizung derWohnraume nichtverwendetwerden.
- Dieses Gerätarf Nur zur lokalen Heizung verwendet werden.
- Dieses Gerätarfind Kellern und in Räumen nicht verwendet werden, die sich unter dem Boden befinden.
- Dieses Gerät ist mit dem Führer der Witterungsbedingungen nicht ausgestellt. Es darf nur zum Erwärmen von gut belufteten Gebäuden, die zur Zucht von Tieren bestimmt sind, oder zum Erwärmen do Stellen verwendet werden, die sich außerhalb von Gebäuden befinden.
- Es muss nur solche Art von Gas und solcher Typ der Glasflaschen verwendet werden, die durch den Hersteller bestimmt sind.
- Es ist verboten. Gegenstände auf den Heizer zuieren oder Gegenstände an den Heizer zu lehnen.
- Es ist verboten, Chemikalien, entzündliche Stoffe oder Zerstüber in der Naze diesen Geräts aufzubewahren.
Das Gerat dar in Bereichen, in Zonen, die explosionsgehrdet sind - z.B. in Bereichen, in denen Benzin gelagert wird oder in denen sich andere entzündliche Flüssigkeiten oder Dampfe befinden.
- Das sich aufwärmende Glasrohr muss vor Regen, Wasserzerspritzen oder vor anderen Faktoren geschützt werden, die die plötzliche Temperaturänderung verursachen können. Das kann den Bruch oder Zerspringen des bereits Elementes verursachen.

WARNING

Wird festgestellt, dass das Gas (charakteristischer Geruch) entweicht, muss das Gasventil sofort gedreht werden.
- Alle Quellen der offenen Flammenausschalten.
- Wird sich der Gasgeruch halten, muss man unverzüglich den Gaslieferanten kontaktieren.

WARNING

Der Nutzer haftet vollständig und trag das Risiko, das mit der Montage und mit der Nutzung des Gashezers verbunden ist. Das Nichtbeachten von Empfehlungen, die sich in der Bedienungsanleitung befinden, sowie das Nichtbechten der dort enthaltenen Warnungen, konnen schwere Körperverletzungen, den Tod und Sachschäden verursachen. Kann der Nutzer die Bedienungsanleitung nicht lesen oder vollständig verstehen, muss er den Händler kontaktieren. Weder der Hersteller noch der Lieferant haften für Vernachlässigungen des Nutzers.

WARNING

VOR DER INBETRIEBNAHME UND VOR DER ERSTEN NUTZUNG DES HEIZERS MULLS MAN GENAU DIE

SICHEREITSHINWEISELESENUND SIEBEACHTEN.

Die Montage und die Reparaturen des Gerats durren nur durch die entsprechend qualifizierte Person ausgeführten werden.
Die unrichtige Montage oder die unrichtige Einstellung des Gerats sowie Änderungen am Gerät konnen schwere Körperverletzungen oder Sachschäden verursachen.
- Es ist verboten, Änderungen an der Konstruktion des Geräts vorzunehmen.
Das Gerat muss montiert werden, die Gasflaschen müssen gemäß geltenden Vorschriften aufbewahrt werden.
- Es ist verboten, das Gerät während seines Betriebs zu verstellen/zu verschieben.
Vor dem Verschieben des Geräts muss das Gasventil an der Flasche oder am Druckminderungsventil zugedreht werden.
- Rohre oder flexible Leitungen müssen einmal im Jahr gegen neue ausgetauscht werden.
- Beim starken Wind muss entsprechenden darauf aufgepasst werden, dass das Gerät gegen Neigung oder Stürzengesichert wird.
- Es ist verboten, Benzin oder andere entzündliche Dämpfe oder Flüssigkeiten in Innen des Heizers aufzubewahren oder zu verwenden.
- Vor der Nutzung des Geräts mussen dasGPC Gassystem, die Leitungen des Druckminderers, die Flamme des Pilotbrenners sowie Brenner geprüft werden, um festzustellen, dass es keinen Gasaustritt gibt und ob diese Geräte nicht beschädigt sind.
- Alle Gasaustrittstests müssen nur unter Verwendung der Seite ausgeführrt werden. Es ist verboten, die eventuellen Gasleckagen mithilfe der offenen Flamm zu prufen.
- Es ist verboten, das Gerät zu verwenden, bevör die Gasanlage auf Gasaustritte geprüft wird.
- Ist der Gaseruch spürbar, muss sofort das Ventil zugedreht werden, das den Gaszufluss absperrt.
- Der Heizerarfährend seiner Arbeit nicht transportiert werden.
Das Gerat darf sofort nach seinem Ausschalten nicht verschoben werden. Man muss warten, bis das Gerat kuhl ist.
Die Luftungsöffnungen des Schranks für Gasflaschen, müssen immer sauber und frei von Verschmutzungen sein.
- Es ist verboten, die Abschirmung des Strahlers, des Bedienungsfeldes sowie des oberen Elements angestrichen werden, das die Wärme abstraht.
- Der Steuerschrank, der Brenner und die Lüftungsöffnungen müssen immer sauber und von Verunreinigungen frei sein.
- Es kann sich Herausstellen, dass das Gerät - je nach Umständen - gereinigt werden muss.
- Wird der Heizstrahler nicht verwendet, muss die Gasflasche abgeschaltet werden (Ventil zugedreht).

• In den unter genommen Situationen muss�始t das Funktionieren des Heizstrahlers geprüft werden:

• der Heizstrahler hat die entsprechende Temperatur nicht erreicht,

• Am Brenner ist ein knallendes Gerausch hörbar (das leise Gerausch ist normal während des Ausschaltens des Brenners).
  Ein Gasgeruch ist in Verbindung mit der stark gelben Farbe der Flammendungen hörbar.

Die Baugruppe Gasregler/Schlauch mussen so montiert werden, dass sie keine Gefahr bildet, dass demand darüber stolpert, oder Dort montiert werden, wo diese Einrichtungen zufällig beschädigt werden können.
- Alle Abschirmungen oder Schutzeinrichtungen, die während der Wartung demontiert sind, müssen vor der Inbetriebnahme des Geräts erneut montiert werden.
Die Gasflaschen müssen in einem gut belufteten Ort,weit von Entzündungsquellen ausgetauscht werden.
- Es muss geprüft werden, ob die Dichtung des Druckminderers gut angepasst ist und on sie imGNU technischen Zustand ist.
- Es ist verboten, die Luftungsöffnungen des Schranks zum Aufbewahren der Gasflaschen zu verschiedenen.
Die Erwachsen und die Kinder müssen sichweit von heißen Elementen und der他们是 Oberfläche halten.
- Kinder, die sich in der Höhe des Heizstrahlers aufhalten, müssen besonder beaufsichtigt werden.
Am Heizstrahler und in seiner Höhe keine Bekleidung und keine brennbaren Stoffe hangen.
- Der Nutzer kann selbst den flexiblen Schlauch austauschen. Es ist darauf zu achten, dass die Schlauchlänge 60 cm beträgt sowie dass der Schlauch die Anforderungen erfüllen muss, die mit lokalen Vorschriften bestimmt sind.
- Eigenschaften des im Heizstrahler verwendeten Gases - entzündlicher Stoff, schwerer als die Luft, sammelt sich in niedrig gelegen den Bereichen.
- In dem tatsächlichen Zustand ist Propan ein geruchloses Gas. Das Gas wird aromatisiert, um die Sicherheit sicherzustellen; sein Geruch ist dem Geruch des verfallten Kohlsähnlich.
- Der Kontakt mit dem verflüssigten Propan kann Hautverbrennungen (Erfrierungen) verursachen.
- Der Heizstrahler ist fabrikmäßig für die Hezung mit Propan, Butan sowie mit der Mischung dieser Gase (umgangssprachlich LPG genannt) ausgelegt.
- Man muss nur Gasflaschen, Rauminhalt 10kg , verwenden (der Durchmesser der Flasche damit 31cm , und die Höhe 66cm nicht überschreiben). Die Gasflaschen müssen den lokal geltenden Vorschriften entsprechen (denselben, die die Gasgrills betreffen) und sie müssen mit dem Sicherheitsventil ausgestellt werden.
- Wird der Heizstrahler nicht verwendet, muss das Steuerventil zugedrecht werden (Pos. OFF). Nach jedem Gebrauch muss das Ventil an der Flasche oder an dem Druckminderer zugedrecht werden.
- Der Gebrauch des Heizstrahlers in geschlossenen Räumen kann gefährlich sein und ist VERBOTEN.
4) Der Heizstrahlerarf im Outdoor oder in gut belufteten Bereichen verwendet werden.

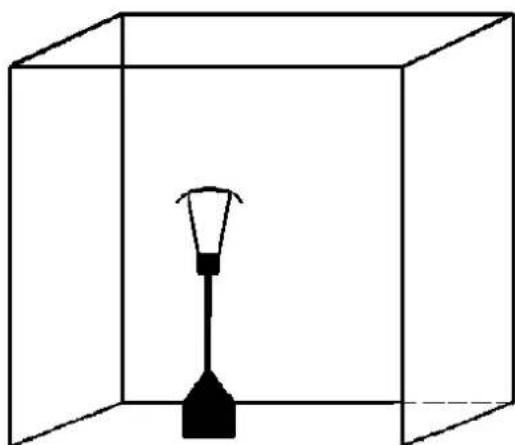

2) Der gut beluftete Bereich ist ein Bereich, in dem mindestens 25% der Gesamtfläche von Wänden offen sind. Die Gesamtfläche ist die Summe von Oberflächen aller Wände im Raum.

Warning:

• Es ist verboten, den Heizstrahler beim Regen zu verwenden. Das Bespritzen des Glasrohres mit Wasser verursacht sein Bruch.
• Beim Regen den Heizstrahler immer ausschalten.
• Es ist verboten, das Glasrohr mit Flüssigkeiten zu zerstäuben, wenn der Heizstrahler eingeschaltet ist.
• Bei der Arbeit des Heizstrahlers wärmt sich das Glasrohr auf (hohe Temperatur). Wahrend der Arbeit des Heizstrahlersarf das Glasrohr nie angefasst werden. Kinderweit vom arbeitenden Gerät halten.
• Es muss sichergestellt werden, dass der Heizstrahler auf dem Boden sicher stehen. Das Heizrohr aus Glas kann brechen, wenn der Heizstrahler stürzt.
• Es ist verboten, den Heizstrahler zu verwenden, wenn das Heizrohr aus Glas gebrochen ist.

AUFSTELLUNG UND AUFSTELLUNGORT DES HEIZSTRAHLERS

• Der Heizstrahler ist vor allem zur Outdoor-Nutzung bestimmt.
• Es muss immer sichergestellt werden, die entsprechende und ausreichende Luftung (Zufahr der frischen Luft) garantiert wird.
• Immen muss man den entsprechenden Abstand zu entszündlichen Stoffen halten, d.h.: mind. 45 cm (18 Inch) von oben und 70 cm (28 Inch) an den Seiten des Geräts.
• Der Heizstrahler muss auf einem ebenen, steifen Boden aufgestellt werden.
  Das Gerat dar in Bereichen, in Zonen, die explosionsgefahrdet sind -z.B. in Bereichen, in denen Benzin gelagert wird oder in denen sich andere entzündliche Flüssigkeiten oder Dampfe befinden.

Decke oder Überhang Wand

ANFORDERUNGEN AN GAS

• Zu verwenden sind: Propan, Butan oder Propan-Butan-Mischung.
• Der maximale Druck am Einlauf des Druckminderers darf 100 PSI nicht überschreiben.
• Der Druckminderer und die Schläuche müssen mit den lokalen Vorschriftlichen und Normen übereinstimmen.
• Man muss den entsprechenden Druckminderer verwenden, der den lokal geltenden Vorschriften und der Spezifikation entspricht, die sich auf der Seite 7 dieser Bedienungsanleitung befindet.
  Die Anlage muss mit lokal geltenden Normen übereinstimmen. Gibt es keine lokalen Normen, muss sie den Standards entsprechen, die zum Verwenden und Aufbewahren von verflüssigten Erdölgasen bestimmt sind.
  Die eingebeulte, verrostete und beschädigte Gasflasche kann eine Gefahr bilden und sie muss durch ihren Gaslieferanten geprüft werden.
• Es ist verboten, die Flasche mit dem beschädigten Verbindungseinment und Ventil zu verwenden.
  Die Gasflasche muss so aufgestellt werden, dass die Beseitigung von Gasdampfen aus dem Zylinder garantiert wird, in dem die Flasche angebracht ist.

• Es ist verboten, die Gasflasche an den Heizstrahler unter Nichtbeachtung des Druckminderers anzuschreiben.

• Der Gummischlauch, der den Druckminderer und den Auslauf verbindet, damit nicht länger als 60 cm sein.

• Der Gummischlauch muss mit der CE-Norm übereinstimmen, er muss gegen die Temperaturen -20^ bis +80^ beständig sein.

DICHTHEITSPRUUNG

Vor der Lieferung des Geräts werden Verbindungen der Gasanlage auf Gasaustritte geprüft. Die vollständige Prüfung der Dichtheit der Gasanlage muss bei der Aufstellung des Heizstrahlers vor Ort, Dort, wo er verwendet wird, erfolgen, weil es zu Beschädigungen beim Transport kommt oder weil es ein zu hoher Druck im Heizstrahler verwendet wurde.

• Bei der Dichttheitsprüfung muss an den Heizstrahler die volle Flasche mit Gas angeschlossen werden.
• Es muss sichergestellt werden, dass sich die Steuerventile (Sicherheitsventile) in der Position AUS (OFF) befinden.
• Man muss die SeifenlösungVBoreiten, die sich aus einem (1) Teil des Detergens und aus einem (1) Teil Wasser zusammensetzt. Die Seifenlösung kann mithilfe eines Zerstaubers, einer Bürste oder eines Lappens aufgetragen werden.
• Falls Luftblasen entstehen, bedeutet das, dass es an dieser Stelle zum Gasaustritt kommt.

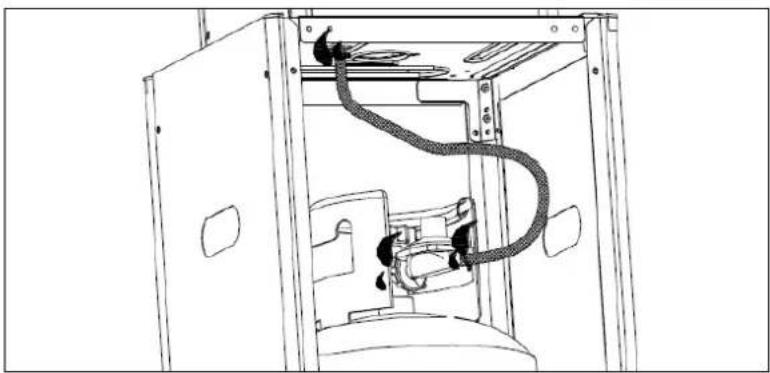

• Punkte, in denen geprüft wird, ob es Leckagen gibt - siehe die Abbildung unter.
• Ventile offen, die Gas zuführen (ON).

Werden Gasaustritte festgestellt, müssen Ventile geschlossen werden, die Gas zuführn. Alle losen Verbindungen sind nachzuziehen; danach ist die Gaszufahr erneut zu öffnen und die Dichtheit der Anlage zu prufen. Kommt es weiter zu Leckagen, kontaktieren Sie ihren Lieferanten der Gasflaschen.

• Es ist verboten, bei der Dichttheitsprüfung der Gasanlage zu rauchen.

GERUCH DES BRENNGASES

Das flüssige Propan enthalt spezielle Odoriermittel, die vereinfachen, den Gasaustritt zu identifizieren. Beim Gasaustritt muss einfach sein, den Geruch des entweichenden Brennstoffes zu spuren. Da Propan schwerer als die Luft ist, ist der Geruch in niedrigen Bereichen stärker.

JEDER GASAUSTRITT, FESTGESTELLT DURCH DEN GERUCHSSINN, IST DIE GRUNDLAGE, MASSAHMEN SOFORT ZU

TREFFEN!

• Es sind keine Maßnahmen zu treffen, die die Gasentzündung verursachen können. Es ist verboten, Stromschalter zu verwenden. Es ist verboten, Speiseleitungen oder Verlängerungsschnuren auszuziehen. Es ist verboten, Streichholzer anzuzüden und andere Quellen der offen den Flamm zu verwenden. Es ist verboten, Telefon zu verwenden.

• Alle Personen aus dem Gebäude evakuieren und verursachen, dass sie welt vom gefährdeten Bereich gehen.

• Propan ist schwerer als die Luft und kann sich in niedrigeren Bereichen sammeln. Werden Propanaustritte vermutet, muss man sich von allen niedrig gelegen den Bereichen entfernen.

• Kontaktieren Sie den Gaslieferanten und die lokale Feuerwehr, indem Sie das Telefon eines Nachbars verwenden. Es ist verboten, das gefährdete Gebäude oder den gefährdeten Bereich zu betreten.

• Bleiben Sie im Außen und welt vom gefährdeten Bereich, bis Feuerwehrleute und Ihr Gaslieferant feststellen, dass der Eingang erneut sicher ist.

• SCHLIESLLICH, vor der Rückkehr zum Gebäude, muss ermöglich werden, dass die Servicemitarbeiter die Gasanlage und Feuerwehrleute das entweichende Gas prufen. Richtig geschulte Servicemitarbeiter müssen alle Gasaustritte beseitigen und danach das Gerät anzuzüunden.

NUTZUNG DES GERÄTS

ANLEITUNG DER ANZündUNG

Es muss geprüft und sichergestellt werden, dass die AA-Batterie im Innen der Zündungskammer befindet und dass sie nicht entlagen ist. Es muss sichergestellt werden, dass die Anode (+) zum außen hin zeigt.

INBETRIENAHME DES HEIZSTRAHLERS

1. Das Versorgungsventil an der Flasche vollständig drehen.
2. Den Steuerknopf drehen und in die Position „Pilot" bringen.
3. Einige Male den Druckkopf der Zündvorrichtung drucken und 5 Sekunden lang gedrückt halten. Nach dem Anzüden des Brenners den Steuerkopf loslassen.
4. Den Steuerknopf in die ausgewählte Position bringen:

Die niedrige Flamme (LOW) ist mit dem Symbol gekennzeichnet.

Die hohe Flamme (LOW) ist mit dem Symbol gekennzeichnet.

Achtung:

• Falls die Pilotkerze nicht anzündet oder erlischt, muss Folgenden gemacht werden:

Den Steuerknopf in die Position AUS (OFF) bringen. Vor dem erneuten Anzüden 5 Minuten abwarten.

Vor dem Anzünden des Heizstrahlers muss sichergestellt werden, dass sich der Steuerknopf in der Position AUS (OFF) befindet.

• Wird an den Heizstrahler eine neue Flasche angeschlossen, muss man mindestens 1 Minute warten. Das ermöglich den Auslauf der in Leitungen angesammelten Luft durch die Öffnung der Pilotkerze.
• Beim Anzünden der Pilotkerze muss sichergestellt werden, dass der Steuerknopf beim Drücken des Knopfes der Zündvorrichtung dieGPClatlanggedrücktbleibt.Der Steuerknopf kann nach dem Anzünden der Pilotkerze losgelassen werden.

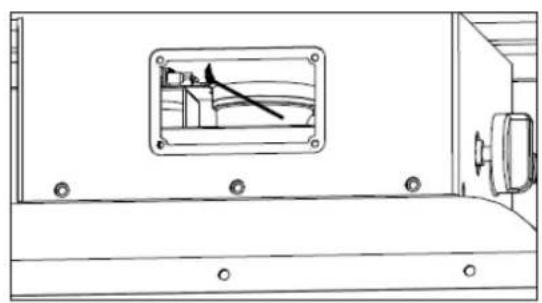

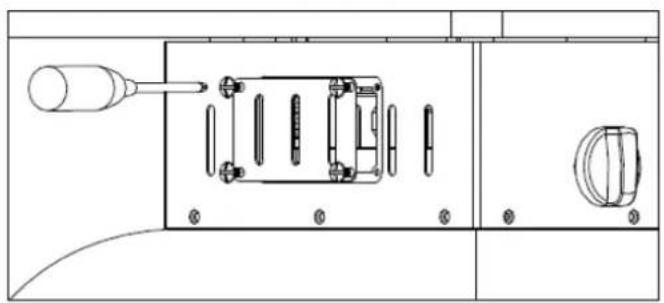

  Die Pilotkerze kann durch eine rechtseckige Öffnung mit einem verschiebbaren Deckel beobachtet werden (Abb. 1 und 2). Die Kerze kann auch mithilfe von Streichhölzern angezündet werden. Zum Anzüden der Pilotkerze muss der verschiebbare Deckel entfernt werden.

AUSSCHALTEN DES HEIZSTRAHLERS

1. Den Steuerknopf in die Position AUS (OFF) bringen.
2. Das Gasventil an der Flasche vollständig zudrehen.

Abb.1

Abb.2

REINIGUNG UND WARTUNG

Regelmäßige Reinigung und Wartung des Geräts garantieren die jahrelange Nutzung Ihres Heizstrahlers.
- Außenoberflächen des Heizstrahlers müssen immer sauber sein.
-- Zur Reinigung Warmwasser mit Seite verwenden. Es ist verboten, entzündliche, atztende oder abrasive Reinigungsmittel zu verwenden.
-- Bei der Reinigung des Geräts muss sichergestellt werden, dass die Umgebung des Brenners oder der Pilotlampe trocken gehalten werden. Wir das Gassteuersystem der Wasserwirkung ausgesetzt, DARF es NICT verwendet werden. Dieses Element muss gegen einen neuen ausgetauscht werden.
- Nach einer langen Pause bei der Nutzung des Heizstrahlers muss geprüft werden, ob sich im Gerät keine Spinnen oder andere Insekte oder Spinnengeweben eingenistet haben.

• Der Luftdurchflussarf nicht gespeert werden. Das Steuersystem, die Brenner und Wege des Luftdurchflusses mussen immer sauber sein. Die Anzeichen, dass der Luftdurchfluss gespeert werden kann, sind u.a.
  -- Gasgeruch bei den gleichzeitig gelben Endungen der Flammen.
  -- Der Heizstrahler kann die erforderliche Temperatur nicht erreichen.
  -- Das Gluhens des Heizstrahlers ist sehr ungleichfrömg.
  -- Aus dem Heizstrahler sind knallende Gerausche hörbar.
  Die Spinnen und andere Insekte konnen in Brennern oder in Blenden einnisten. Das ist gefährlich und kann die Beschädigung der Brenner verursachen. Sie sind dann nutzlos. Die Öffnungen des Brenners konnen mit industriellen Rohrreinigungsbürsten gereinigt werden. Die Druckluft kann auch verwendet werden, um keine Verunreinigungen zu entfernen.
• Rostabscheidungen bilden Brandgefahr.kommen Rostabscheidungen vor, muss man den Reflektor und das Glasrohr mit Wasser mit Seife reinigen. Bei der Reinigung des Glasrohres ist die besondere Vorsicht geboten.

AUFBEWAHRUNG DES HEIZSTRAHLERS

Zwischen einzelnen Nutzungen

Den Steuerknopf in die Position AUS (OFF) bringen.
- Das Ventil an der Gasflasche zudrehen (OFF).
- Den Heizstrahler vertikal, an einer geschützten Stelle lagern, wo er den Witterungsbedingten (Regen, Regen mit Schnee, Hagel, Schnee) nicht ausgesetzt wird.
- Falls erforderlich, den Heizstrahler vom Außen bedecken. Auf diese Weise wird die Außenoberfläche des Geräts geschützt. Das verhindert, dass sich Staub und Verschmutzungen in Öffnungen und in den Lüftungsleitungen ansmeln.

Bei seltener Nutzung und beim Transport

Den Steuerknopf in die Position AUS (OFF) bringen.
Die Gasflasche abschalten und sie in einen sicheren, gut belufteten Bereich im Außen stellen. Die Flasche DARF im Bereich NICHT aufbewahrt werden, in dem die Temperatur +50^ überschreiben kann.
- Den Heizstrahler vertikal, im einem geschützten Bereich lagern, wo er den Witterungsbedingten (Regen, Regen mit Schnee, Hagel, Schnee) nicht ausgesetzt wird.
- Falls erforderlich, den Heizstrahler vom Außen bedecken. Auf diese Weise wird die Außenoberfläche des Geräts geschützt. Das verhindert, dass sich Staub und Verschmutzungen in Öffnungen und in den Lüftungsleitungen ansammeln.

WARNING

FÜR IHRSE SICHERHEIT

Nach dem Ausschalten DARF der Heizstrahler mindestens 45 Minuten lang NICHT angefasst werden.
Vor dem Anfassen des Heizstrahlers muss sichergestellt werden, dass alle Elemente des Brenners kuhl sind.

ACHTUNG

In Bereich, in denen Salz in der Luft vorkommen (z.B. in der Naze von Meeren oder Ozeanen), kann es zur Korrosion von Elementen des Heizstrahlers schneller als normal kommt.
Regelmäßig prufen, ob Komponenten korrodiert sind. Ist es der Fall, müssen sie nach Bedarf gegen neuen ausgetaucht werden.
- Vor dem Bedecken des Heizstrahlers muss man warten, bis die Komponenten vollständig kuhl sind.

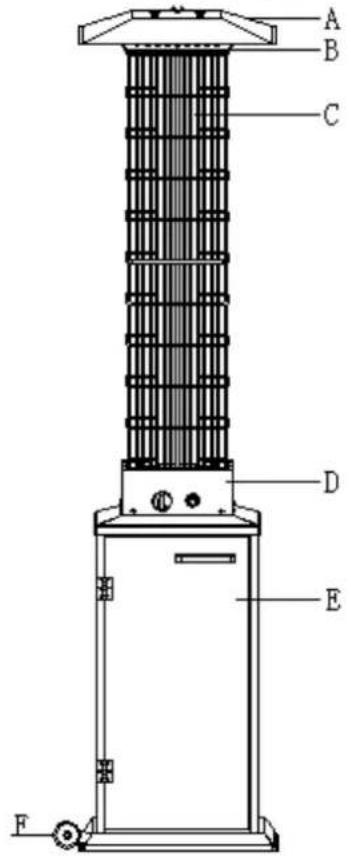

LISTEDERKOMPONENTEN-1

Nummer des Teils	Name des Teils	Anzahl
A	Reflektor	1
B	Obere Platte	1
C	Glasrohr	1
D	Brenner-Baugruppe	1
E	Behälter	1
F	Räder	1

LISTEDERKOMPONENTEN-2

Part No.	Part Name	QTY	Picture	Remarks
1	Schraube M8	2
2	Mutter M8	2
3	Schraube M5	8
4	Mutter M5	12
5	Unterlegscheibe Φ6	6
6	Schlüssel	1
7	Reflektorabstützung	3
8	Flügelmutter M6	3
9	Gummiring	1
10	Schlüssel 8mm	1

Konstruktion und Eigenschaften

• Mobiler Terrassen-/ Gartenheizer mit dem Behälter für die Gasflasche
• Feuerschirm aus dem nichtstenden Stahl
• Emission der Wärme, die vom Reflektor zurückgestrahlt werden

B. Spezifikation

• Das Produkt ist nur zum Outdoor-Gebrauch bestimmt.
  Gewicht: 28kg
• Hohe: 2150 mm

Länder, in die der Heizstrahler geliefert wird, Druck:

KATEGORIE DES GERÄTS	I3+(28 - 30/37)		I3B/P (30)	I3B/P (50)	I3B/P (37)
GASTYP	Butan	Propan	Butan, Propan und ihre Mischungen	Butan, Propan und ihre Mischungen	Butan, Propan und ihre Mischungen
GASDRUCK	28-30 bar	37 mbar	30 mbar	50 mbar	37 mbar
AUSGANGSDRUCK AM DRUCKMINDERER	30 mbar	37 mbar	30 mbar	50 mbar	37 mbar

• Es muss der entsprechende Druckminderer verwendet werden, damit der Ausgangsdruck gemäß den obigen Tabellen erreicht wird.

C. Tabelle der Dusen

KATEGORIE DES GERÄTS	I3+(28 - 30/37)		IBP/P (30)	IBP/P (50)	IBP/P (37)
GASTYP	Butan	Propan	Butan, Propan und ihre Mischungen	Butan, Propan und ihre Mischungen	Butan, Propan und ihre Mischungen
GASDRUCK	28-30 bar	37 mbar	30 mbar	50 mbar	37 mbar
GESAMTMENGE DER WärME (Hs) (Qn)	11 kW (800 g/h)
GRösSE DER DÜSE	1,6 mm für den Hauptbrenner0,18 mm für den Brenner der Pilotkerze			1,4 mm für den Hauptbrenner0,18 mm für den Brenner der Pilotkerze	1,5 mm für den Hauptbrenner0,18 mm für den Brenner der Pilotkerze
Die Kennzeichnung an der Düse (z.B. 1,6) bedeutet, dass es die Düse mit der größte 1,6 mm ist.

• Der Druckminderer und die Schläuche müssen mit den local geltenden Vorschriftlichen übereinstimmen.
• Der Ausgangsdruck am Druckminderer muss für die entsprechende Kategorie des Geräts richtig sein, die in der Spezifikation B bestimmt ist.

Hauptkomponenten und Funktionen

Vor der Nutzung des Heizstrahlers muss man sich mit allen Komponenten des Geräts besteht machen. Es wird auf die Seite 4 - Zubehor und Komponenten sowie auf die Seite 5 - Spezifikationen hingewiesen.

Die Montage des Heizstrahlers NICT ANFANGEN, falls nicht allen Komponenten verfügbar sind. Falls ihrer Meinung ein Teil feht, kontaktieren Sie ihren Kundenservice, das Ihnen hilft.

Achtung: Alle Elemente des Zubehörns befinden sich auf einer Kartonunterlage.

Zusätzliche Anforderungen

Die unten genommen Elemente sind in der Lieferung nicht einbegriffen, sie sind aber zur richtigen Montage des Heizstrahlers erforderlich. ES IST VERBOTEN, den Heizstrahler ohne entsprechende Werkzeuge zu montieren. Der Gabelschlüssel (10 und 13 mm) ist unentbehrlich und befindet sich im Werkzeugbeutel.

Erforderliche Werkzeige:

Einstellbarer Schlüssel (Lange 20 cm/8")
Zange (Lange 23 cm/9")
- Sternschraubendreher /mittelgroß
Dichtungsband aus Teflon
Flasche mit Zerstüber, enthalt Seifenlösung

Aufstellung beendet

Die Installation muss mit dem lokalen Baurecht übereinstimmen.

Gibt es kein Baurecht, muss sie

mit lokalen Bauvorschriften übereinstimmen.

MONTAGE DES HEIZSTRAHLERS

Werkzeuge: 1 Sternschraubendreher, 1 einstellbarer Schlüssel

1. Das Rad (M) am Gestell anschrauben, die Schraube M8 (1) einlagen und die Mutter M8 (2) aufschrauben.	2. An einem Ende des Glasrohres den Gummiring montieren.
3. Das Ende des Glasrohres mit dem Gummiring auf dem Brenner montieren und das Glasrohr befestigen.	4. Das Rohr (F) an Brenner mit 8 Schrauben 3/16" (3) anschließen und alle Schrauben anziehen.
5. Den Reflektor (A) anschrauben und nachziehen, die Unterlegscheibe (5) einlagen und den Reflektor (A) mithilfe von Flügelmuttern (9) montieren.	6. Den Brenner an den Behälter mithilfe von 8 Schrauben (7) und 8 Muttern M5 (4) anschließen.

Achtung:

In dem beschrieben Outdoor-Heizstrahler sind alle Verbindungen im Herstellwerk geprüft worden. Die Verbindungen müssen erneut geprüft werden, weil Vibrationen beim Transport verursachen konnten, dass sie lose sind. Es muss geprüft werden, ob es keine Gasaustritte gibt. Sogar dann, wenn Ihr Gerät in einem Geschäft montiert worden ist.

WARNING

1. Das ganze Gassystem, die Schläuche, der Druckminderer oder der Brenner müssen vor jeder Nutzung auf Gasaustritte geprüft werden.
2. Die Schläuche prüfen. Es muss sichergestellt werden, dass sie nicht durchgesch.euert, geschritten und übermöglicn Verschlieben sind. Die zweifelhaften Elemente der Anlage müssen auf Gasaustritte geprüft werden.
3. Es muss sichergestellt werden, dass die Lüftungsöffnungen im Gehäuse der Flasche, im Steuerschrank und in Brennern sowie das Lüftungssystem des Heizstrahlers sauber sind, und dass Dort sich kein Staub und keine Verschmutzungen befinden. Sind in diesen Bereichen Spinnen oder andere Insekte eingenistet oder sind diese Bereiche auf eine andere Art und Weise verschmutzt, müssen sie mit einer industriellen Rohrreinigungsbürste gereinigt werden mit Druckluft gesplt werden.
4. Der Feuerlöscher mit dem trockenen Feuerlöschnittel muss griffbereit sein. Zwischen dem weiteren Anzündes Heizstrahlers muss immer die Pause von 5 Minuten beachtet werden; das garantiert die Sicherheit.
5. Sofort nach dem Ausschalten darf der Heizstrahler nicht verschoben und nicht abgedeckt werden. Abwarten, bis er vollständig kuhl ist.

Behebung der Störungen

STÖRUNG	WAHRSCHEINLICHE URSACHE	BEHEBUNG DER STÖRUNG
Die Pilotkerze zündet nicht an	Gasventil kann geschlossen werden (OFF).	Gasventil öffnen (ON).
	Gasflasche ist leer	Gasflasche nachfüllen/austauschen
	Öffnung ist versperrt	Öffnung (Düse) reinigen oder austauschen
	Gasversorgungssystem ist voll von Luft	Luft aus dem System von Leitungen entfernen
	Lose Verbindungen	Alle Verbindungen prüfen
Die Pilotkerze erlischt	Verschmutzungen um den Pilotbrenner herum	Verschmutzungen entfernen
	Lose Verbindungen	Verbindung prüfen und nachziehen
	Fehlerhaftes Thermoelement	Thermoelement austauschen
	Gasaustritt im Versorgungssystem	Alle Verbindungen prüfen
	Gasdruck zu Klein	Gasflasche ist fast leer
Der Brenner zündet nicht an	Gasdruck zu Klein	Gasflasche ist fast leer
	Blende ist versperrt	Entfernen, reinigen und erneut montieren
	Steuersystem ist nicht in der Position EIN	Ventil öffnen (ON)
	Fehlerhaftes Thermoelement	Thermoelement austauschen
	Die Pilotkerze ist verbogen oder befindet sich in der unrichtigen Position	Die Pilotkerze entsprechend einstellen und den Brenner erneut anzüden

• Alle Reparaturen des Terrassenheizstrahlers)dürfen nur durch die entsprechend qualifizierten Personen ausgeführten werden.

Manual Flame Torch (FR)

SUPPORT DU CHAUFFAGE ET LIEU

Anleitung Flame Torch (DU)

Manual Flame Torch (FR)

OutTrade BV

De Grift 1A

7711EP Nieuwleusen

Tel: [phone]

Fax: [phone]

Email: [e-mail]

Website: www.outtrade.eu

FT17G 08-02-2018
