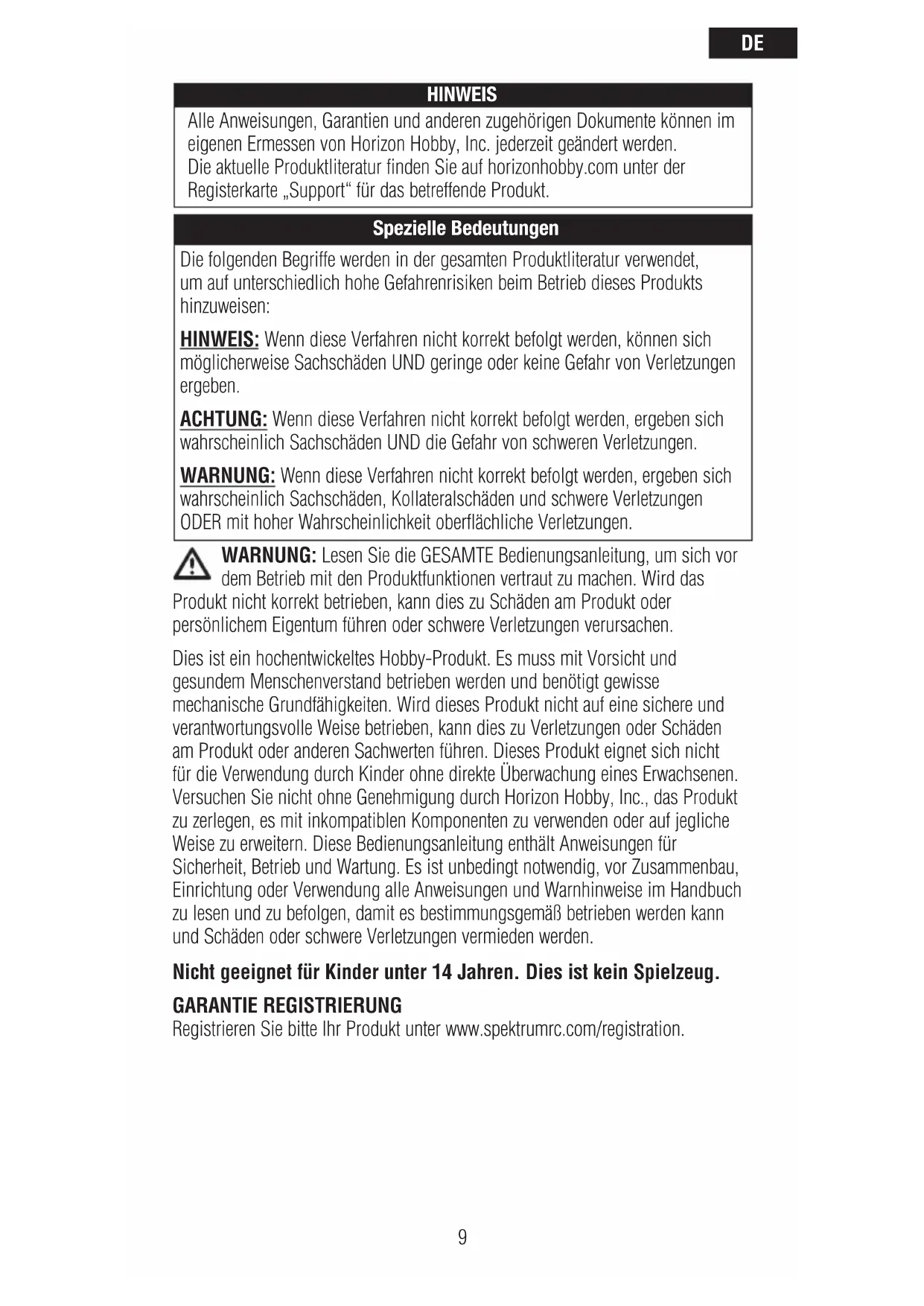

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen. WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen. HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, Inc. jederzeit geändert werden. Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. Spezielle Bedeutungen WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen. Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, Inc., das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden. Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug. GARANTIE REGISTRIERUNG Registrieren Sie bitte Ihr Produkt unter www.spektrumrc.com/registration.DE

SPM9540 Flight Log Bedienungsanleitung Das Flight Log ist eine optionale Komponente die ursprünglich zum Testen entwickelt worden ist. Mit ihr haben Sie nun eine kleine handliche Lösung mit der Sie die RF Leistung klar bewerten können. Das Flight Log ist nicht unbedingt erforderlich, liefert aber in komplexen Luftfahrzeugen eine unmittelbare Analyse der RF Leistung. Einige der modernen Modelle heutiger Bauweise können sehr anspruchsvoll sein. Das Flight Log liefert ihnen die Gewissheit, dass das System richtig arbeitet und Sie es richtig konfiguriert haben. Das Flight Log bietet Ihnen folgende Informationen:

• Systemspannung Empfängerstromversorgunge • Antenna Fades

• Frame Losses • Holds Richtlinien für DSM2

• Ein Antenna Fade (Ausblendung) steht für den Verlust von einem kleinem Informationsanteil an einer spezifischen Antenne. Normal sind 50 bis 100 Ausblendungen pro Flug.

• Frame Losses: stehen für die gleichzeitige Ausblendung aller Antennen im Flug. Arbeitet die HF Strecke einwandfrei, dürfen nicht mehr als 20 Datenpakete pro Flug verloren gehen.

• Ein Hold tritt ein, wenn 45 aufeinanderfolgende Datenblöcke verloren gehen. Dieses dauert ca. 1 Sekunde. Wenn ein Hold auftritt, muss das gesamte System sorgfältig geprüft werden. Die Position der Antennen, die Funktion der Empfän- ger und des Senders sind zu prüfen. Richtlinien für DSMX

• Holds–Holds sind unakzeptabel. Sollte ein Hold vorkommen, überprüfen und korrigieren Sie das Problem vor dem nächsten Flug.

• Frames <100. In konventionell angetriebenen Modellen sollten die Frames weniger als 100 auf allen Empfängern sein.

• Fades–Verwenden Sie die Anzahl der Fades nur als Vergleichswert. Alle angeschlossenen Empfänger sollten die gleiche Anzahl von Fades aufweisen. Falls nicht, überprüfen Sie die oder den schlecht funktionierenden Empfänger (Einbauort, Antennenausrichtung etc..) und korrigieren das. Unterschiede zwischen DSM2 und DSMX Empfängern mit dem Geb- rauch des Flight Log. Das DSMX Systemn ist frequenzagil während sich das DSM2 System zwei feste Kanäle sucht und auch auf ihnen bleibt. Da DSMX auf ruhigen und belebten Kanälen arbeitet, ergeben sich im Vergleich zu DSM2 mehr Antenna Fades und Frames Losses wenn es in belebten 2.4 Ghz betrieben wird. Spezifikationen Abmessungen: 1.06 x 0.71 x 0.45 in (27.0 x 18.0 x 11.5mm) Gewicht: 0.24oz (6.69 g)DE

Das Flight Log Display zeigt ihnen folgende Daten an:

• Antenna Fades • Frame Losses

• Failsafes • Empfängerakkuspannung Kompatible Empfänger: AR600 AR6115 AR6115e AR6210 AR6255 AR7010 AR7210 AR7210R AR7610 AR8000 AR9010 AR9110 AR9210 AR9310 AR10000 AR12010 AR12110 AR12200 Zum einfachen Ablesen ohne Entfernen der Kabinenhaube kann ein Servoverlänge- rungskabel an das Flight Log angeschlossen werden. Je nach Modell können Sie das Flight Log auch dauerhaft mit doppelseitigen Klebeband befestigen. Schritt 1 - Nach dem Flug, vor dem Ausschalten stecken Sie das Flight Log in den Dataport des Empfängers. Ihnen wird dann automatisch die Spannung z.B. 6v2 = 6,2 Volt angezeigt. Erreicht die Spannung 4,8 Volt oder weniger, blinkt das Display und zeigt damit die geringe Spannung an. Schritt 2 - Drücken Sie den Knopf um folgende Informationen anzuzeigen. A—Antenna Fades (Ausblendung) auf dem Empfänger A B—Antenna Fades (Ausblendung) auf dem Empfänger B L—Antenna Fades (Ausblendung) auf dem linken Empfänger. R—Antenna Fades (Ausblendung) auf dem rechten Empfänger. F—Frame loss H—HoldsDE

Garantie und Service Informationen Garantiezeitraum Exklusive Garantie Horizon Hobby Inc (Horizon) garantiert, dass dasgekaufte Produkt (Produkt) frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum. Einschränkungen der Garantie (a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht übertragen werden. Der Anspruch des Käufers besteht in der Reparatur oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die bei einem autorisierten Horizon Händler erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und widerruft dann bestehende Garantiebestimmungen. (b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes, die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des Produktes. Der Käufer allein ist dafür verantwortlich, zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht. (c) Ansprüche des Käufers ¬ Es liegt ausschließlich im Ermessen von Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein Defekt festgestellt wird. Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder Modifikationen irgendwelcher Art aus. Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführt wurden aus. Rücksendungen durch den Käufer direkt an Horizon oder eine seiner Landesvertretung bedürfen der schriftlichen. Schadensbeschränkung Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem Produkt stehen nicht verantwortlich, unabhängig ab ein Anspruch im Zusammenhang miteinem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des Produktes hinaus gehen. Horizon hat keine Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte.DE

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer zurückzugeben. Sicherheitshinweise Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden. Fragen, Hilfe und Reparaturen Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich hilft. Wartung und Reparatur Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren Fachhändler oder direkt an Horizon. Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine Email Adresse. Garantie und Reparaturen Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby. Kostenpflichtige Reparaturen Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die Reparatur wird erst vorgenommen, wenn wir die Freigabe des Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem Händler zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in Rechnung gestellt. Sollten wir nach 90 Tagen keine Einverständniserklärung zur Reparatur vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu verwerten.DE

Achtung: Kostenpflichtige Reparaturen nehmen wir nur für Elektronik und Motoren vor. Mechanische Reparaturen, besonders bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen deshalb vom Käufer selbst vorgenommen werden. Sicherheit und Warnungen Als Anwender des Produktes sind Sie verantwortlich für den sicheren Betrieb aus dem eine Gefährdung für Leib und Leben sowie Sachgüter nicht hervorgehen soll. Befolgen Sie sorgfältig alle Hinweise und Warnungen für dieses Produkt und für alle Komponenten und Produkte, die Sie im Zusammenhang mit diesem Produkt einsetzen. Ihr Modell empfängt Funksignale und wird dadurch gesteuert. Funksignale können gestört werden, was zu einem Signalverlust im Modell führen würde. Stellen Sie deshalb sicher, dass Sie um Ihr Modell einen ausreichenden Sicherheitsabstand einhalten, um einem solchen Vorfall vorzubeugen. Garantie und Service Kontaktinformationen Land des Kauf Horizon Hobby Adresse Telefon/E-mail Adresse Deutsch- land Horizon Technischer Service Christian-Junge- Straße 1 25337 Elmshorn, Deutschland +49 (0) 4121 2655 100 service@horizonhobby.de Kundendienstinformationen Land des Kauf Horizon Hobby Adresse Telefon/E-mail Adresse Deutsch- land Horizon Hobby GmbH Christian-Junge- Straße 1 25337 Elmshorn, Deutschland +49 (0) 4121 2655 100 service@horizonhobby.de Rechtliche Informationen für die Europäische Union Anweisungen zur Entsorgung von Elektro- und Elektronik- Altgeräten für Benutzer in der Europäischen Union Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden. Stattdessen ist der Benutzer dafür verantwortlich, unbrauchbare Geräte durch Abgabe bei einer speziellen Sammelstelle für das Recycling von unbr- auchbaren elektrischen und elektronischen Geräten zu entsorgen. Die separate Sammlung und das Recycling von unbrauchbaren Geräten zum Zeitpunkt der Entsorgung hilft, natürliche Ressourcen zu bewahren und sicherzustellen, dass Geräte auf eine Weise wiederverwertet werden, bei der die menschliche Gesundheit und die Umwelt geschützt werden. Weitere Informationen dazu, wo Sie unbrauchbare Geräte zum Recycling abgeben können, erhalten Sie bei lokalen Ämtern, bei der Müllabfuhr für Haushaltsmüll sowie dort, wo Siedas Produkt gekauft haben.DE

Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050-1:2004, korrigierte Fassung 2007-06-15); Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010 Declaration of conformity (in accordance with ISO/IEC 17050-1)) Nu. HH2012021101 Horizon Hobby GmbH Christian-Junge-Straße 1 25337 Elmshorn erklärt das Produkt: SPM Flight Log, SPM9540 declares the product: SPM Flight Log, SPM9540 Geräteklasse: 1 equipment class: 1 den grundleegenden Andforderungen des §3 und den übrigen einschlägigen Bestimmungen des EMV Directive 2004/108/EC entspricht. complies with the essential requirements of §3 and other relevant provisions of the EMC Directive 2004/108/EC. Angewendete harmonisierte Normen: Harmonized standards applied: EN55022: 2010 EN55024: 2010 Elmshorn, 11/02/2012 Horizon Hobby GmbH; Christian-Junge-Straße 1; D-25337 Elmshorn HR Pi: HRB 1909; UStlDNr,:DE812678792; STR.NR.L 1829812324 Geschäftsführer: Birgit Schamuhn, Steven A. Hall -- Tel.: +49 4121 4619960 • Fax: +49 4121 4619970 eMail: info@horizonhobby.de; Internet: www.horizonhobby.de Es gelten unsere allgemeinen Geschäftsbedingungen, die in unseren Geschäftsräumen eingesehen weden können. Eare bleibt bis zur vollstandigen Bezahlung Eigentum der Horizon Hobby GmbH Steven A. Hall Geschäftsführer Managing Director Birgit Schamuhn Geschäftsführerin Managing DirectorFR
