MANUALE UTENTE Flight Log SPEKTRUM

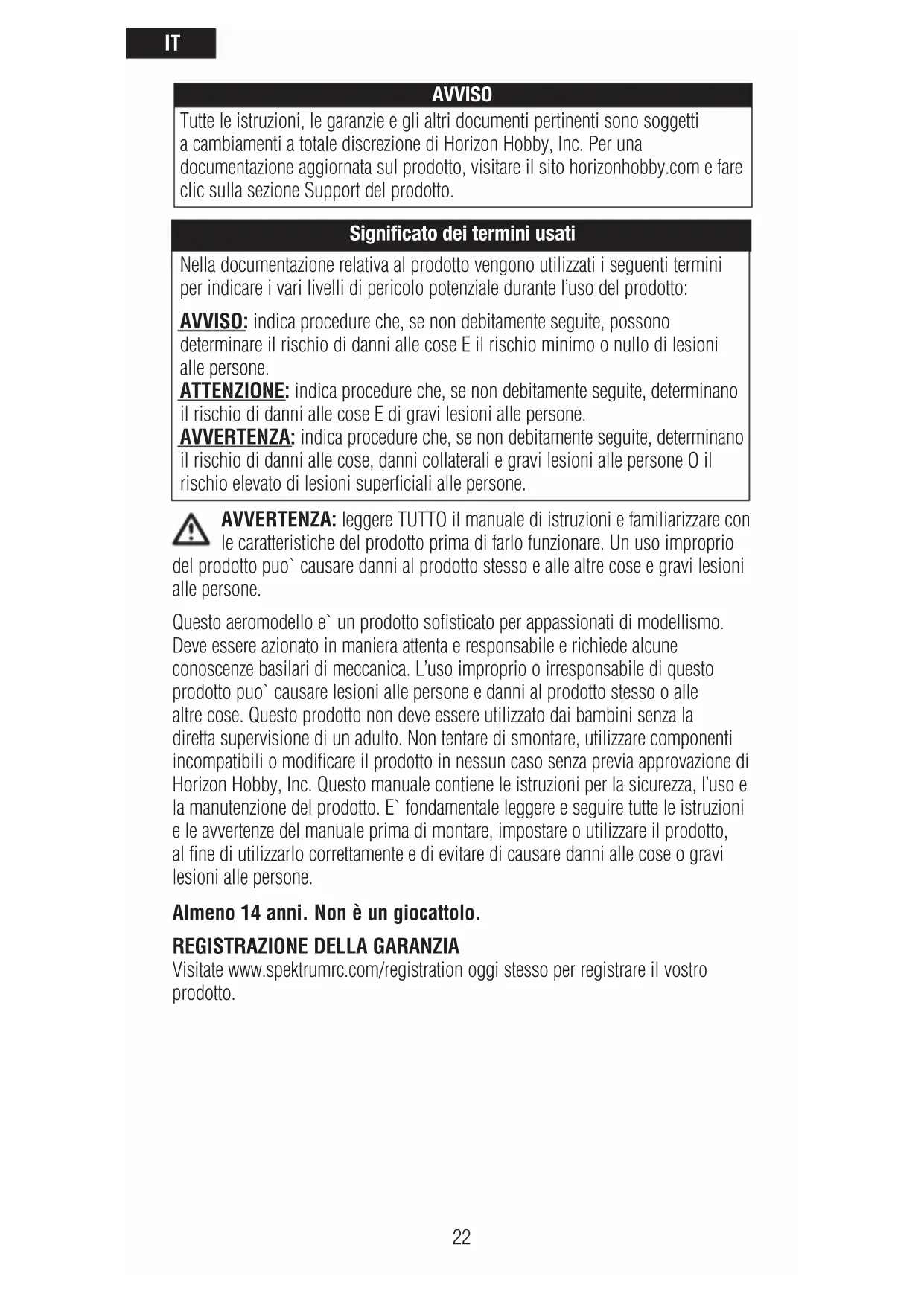

AVVISO Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, Inc. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic sulla sezione Support del prodotto. AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto prima di farlo funzionare. Un uso improprio del prodotto puo` causare danni al prodotto stesso e alle altre cose e gravi lesioni alle persone. Questo aeromodello e` un prodotto sofisticato per appassionati di modellismo. Deve essere azionato in maniera attenta e responsabile e richiede alcune conoscenze basilari di meccanica. L’uso improprio o irresponsabile di questo prodotto puo` causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare di smontare, utilizzare componenti incompatibili o modificare il prodotto in nessun caso senza previa approvazione di Horizon Hobby, Inc. Questo manuale contiene le istruzioni per la sicurezza, l’uso e la manutenzione del prodotto. E` fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto, al fine di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi lesioni alle persone. Almeno 14 anni. Non è un giocattolo.

REGISTRAZIONE DELLA GARANZIA

Visitate www.spektrumrc.com/registration oggi stesso per registrare il vostro prodotto. Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l’uso del prodotto: AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni alle persone. ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni alle persone. AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle persone O il rischio elevato di lesioni superficiali alle persone. Significato dei termini usatiIT

SPM9540 Flight Log Guida dell’utente Il Flight Log è un componente opzionale che in origine era stato progettato per fare delle prove, invece ora viene offerto come un dispositivo pratico che dà una lettura digitale chiara sulle prestazioni del radiocomando. Il Flight Log non è indis- pensabile, ma per aerei complessi fornisce preziose indicazioni per fare un’analisi intuitiva sulle prestazioni dell’impianto di radiocomando. Alcuni modelli moderni sono molto esigenti. Il Flight Log permette di verificare se il vostro sistema sta lavorando correttamente e l’installazione è stata ottimizzata. Il Flight Log fornisce le seguenti informazioni:

• Tensione del sistema - Tensione della batteria di bordo

• Perdita di “pacchetti” di informazioni

• Evanescenze sul segnale in antenna

• Perdita di segnale con bloccaggio dei servi Indicazioni per il DSM2

• Una perdita di segnale (evanescenza) dell’antenna signica anche una perdita di dati da parte di quella antenna. È normale avere da 50 a 100 di queste perdite di segnale durante un volo.

• La perdita di un “pacchetto” di dati si ha quando il segnale viene perso contem- poraneamente da tutti i ricevitori collegati. Se il collegamento radio (RF) ha delle buone prestazioni, le perdite di “pacchetto” non dovrebbero essere più di 20.

• Un “blocco” del sistema avviene quando ci sono 45 perdite consecutive di “pacchetto”. Questo richiede circa 1 secondo. Se dovesse capitare un “blocco” del sistema durante il volo, è necessario rivalutare l’impostazione del sistema ricevente, spostando l’antenna in una posizione diversa e/o verificando che trasmettitore e ricevitore funzionino correttamente. Indicazioni per il DSMX

• Blocco > un “blocco” del sistema non è accettabile. Se dovesse capitare è necessario scoprirne la causa prima del prossimo volo.

• Pacchetti > bisogna perderne meno di 100 su tutti i ricevitori durante un volo tipico di circa 10 minuti.

• Evanescenza RF > da usare solo per confronto. Tutti i ricevitori collegati devono avere più o meno lo stesso numero di evanescenze. Se non fosse così bisogna controllare i ricevitori più scarsi nelle prestazioni e scoprire se qualcosa non va (posizione, orientamento dell’antenna, ecc.), cercando di corregerla. Differenze operative tra i ricevitori DSM2

quando si usa il Flight Log: il DSMX si sposta velocemente tra le frequenze, mentre il DSM2 trova due canali liberi e si ferma lì. Di conseguenza, poiché il DSMX opera sia sui canali liberi che su quelli occupati, è normale avere più evanescenze e perdite di “pacchetto” del DSM2 quando si opera in luoghi dove la banda 2,4 GHz è molto occupata. Caratteristiche Dimensions: 27,0 x 18,0 x 11,5mm Peso: 6,69 gIT

Il Flight Log mostra i seguenti dati:

• Evanescenze dell’antenna

• Perdita di “pacchetti”

• Attivazione del fail-safe (blocco)

• Prestazione della batteria ricevente Ricevitori compatibili: AR600 AR6115 AR6115e AR6210 AR6255 AR7010 AR7110/R AR7200BX AR7610 AR8000 AR9010 AR9110 AR9210 AR9310 AR10000 AR12010 AR12110 AR12200 Si può usare una prolunga dei servi per potersi collegare al Flight Log senza dover rimuovere sportelli o capottine. In base anche al tipo di modello, si potrebbe fissare il Flight Log con nastro biadesivo. Passo 1 - Dopo un volo e prima di spegnere il ricevitore o il trasmettitore, colle- gare il Flight Log alla porta Dati (data port) del ricevitore e lo schermo mostrerà automaticamente la tensione (es. 6v2 = 6,2 V). Quando la tensione arriva a 4,8 V o meno, lo schermo lampeggia per indicare che la tensione è troppo bassa. Passo 2 - Premere il pulsante per mostrare le informazioni seguenti: A > Evanescenza antenna del ricevitore A B > Evanescenza antenna del ricevitore B L > Evanescenza antenna del ricevitore di sinistra R > Evanescenza antenna del ricevitore di destra F > Perdita di “pacchetto” H > Blocchi (intervento del fail-safe)IT

Durata della Garanzia Periodo di garanzia Garanzia esclusiva - Horizon Hobby, Inc., (Horizon) garantisce che i prodotti acquistati (il “Prodotto”) sono privi di difetti relativi ai materiali e di eventuali errori di montaggio. Il periodo di garanzia è conforme alle disposizioni legali del paese nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale termine. limiti della garanzia (a) La garanzia è limitata all’acquirente originale (Acquirente) e non è cedibile a terzi. L’acquirente ha il diritto a far riparare o a far sostituire la merce durante il periodo di questa garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore autorizzato Horizon. Altre transazioni di terze parti non sono coperte da questa garanzia. La prova di acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto di cambiare o modificare i termini di questa garanzia senza alcun preavviso e di escludere tutte le altre garanzie già esistenti. (b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per l’adeguatezza o l’idoneità del prodotto a particolari previsti dall’utente. è sola responsabilità dell’acquirente il fatto di verificare se il prodotto è adatto agli scopi da lui previsti. (c) Richiesta dell’acquirente – spetta soltanto a Horizon, a propria discrezione riparare o sostituire qualsiasi prodotto considerato difettoso e che rientra nei termini di garanzia. queste sono le uniche rivalse a cui l’acquirente si può appellare, se un prodotto è difettoso. Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione avvengono solo in base alla discrezione di Horizon. Questa garanzia non copre dei danni superficiali o danni per cause di forza maggiore, uso errato del prodotto, negligenza, uso ai fini commerciali, o una qualsiasi modifica a qualsiasi parte del prodotto. Questa garanzia non copre danni dovuti ad una installazione errata, ad un funzionamento errato, ad una manutenzione o un tentativo di riparazione non idonei a cura di soggetti diversi da Horizon. La restituzione del prodotto a cura dell’acquirente, o da un suo rappresentante, deve essere approvata per iscritto dalla Horizon. Limiti di danno Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o consequenziali; perdita di profitto o di produzione; perdita commerciale connessa al prodotto, indipendentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia. Inoltre la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisto del prodotto per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul montaggio, sull’utilizzo o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da tali circostanze. Con l’utilizzo e il montaggio del prodotto l’utente acconsente a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede. Qualora l’utente non fosse pronto ad assumersi tale responsabilità associata all’uso del prodotto, si suggerisce di di restituire il prodotto intatto, mai usato e immediatamente presso il venditore.IT

Indicazioni di sicurezza Questo è un prodotto sofisticato di hobbistica e non è un giocattolo. Esso deve essere manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica e delle facoltà mentali di base. Se il prodotto non verrà manipolato in maniera sicura e responsabile potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto o all’ambiente circostante. Questo prodotto non è concepito per essere usato dai bambini senza una diretta supervisione di un adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di funzionamento e di manutenzione del prodotto stesso. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in funzione il prodotto. Solo così si eviterà un utilizzo errato e di preverranno incidenti, lesioni o danni. Domande, assistenza e riparazioni Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie di assistenza o riparazione senza previo colloquio con Horizon. questo vale anche per le riparazioni in garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si metterà in contatto subito con Horizon per prendere una decisione che vi possa aiutare nel più breve tempo possibile. Manutenzione e riparazione Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore specializzato o direttamente ad Horizon. il prodotto deve essere Imballato con cura. Bisogna far notare che i box originali solitamente non sono adatti per effettuare una spedizione senza subire alcun danno. Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità e un’assicurazione, in quanto Horizon non si assume alcuna responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli componenti spediti. Inoltre abbiasmo bisogno di un indirizzo completo, di un numnero di telefono per chiedere ulteriori domande e di un indirizzo e-mail. Garanzia a riparazione Le richieste in garanzia verranno elaborate solo se è presente una prova d’acquisto in originale proveniente da un rivenditore specializzato autorizzato, nella quale è ben visibile la data di acquisto. Se la garanzia viene confermata, allora il prodotto verrà riparato o sostituito. Questa decisione spetta esclusivamente a Horizon Hobby. Riparazioni a pagamento Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo che verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo l’autorizzazione da parte del vostro rivenditore. La somma per la riparazione dovrà essere pagata al vostro rivenditore. Le riparazioni a pagamento avranno un costo minimo di 30 minuti di lavoro e in fattura includeranno le spese di restituzione. Qualsiasi riparazione non pagata e non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita di conseguenza. Attenzione: Le riparazioni a pagamento sono disponibili solo sull’elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto per gli elicotteri e le vetture RC sono molto costose e devono essere effettuate autonomamente dall’acquirente.IT

Garanzia e Revisiona informazioni per i contatti Paese di acquisto Horizon Hobby Indirizzo Telefono/Indirizzo e-mail Germania Horizon Technischer Service Christian-Junge- Straße 1 25337 Elmshorn Germany +49 (0) 4121 2655 100 service@horizonhobby.de Informazioni di Servizio clienti Paese di acquisto Horizon Hobby Indirizzo Telefono/Indirizzo e-mail Germania Horizon Hobby GmbH Christian-Junge- Straße 1 25337 Elmshorn Germany +49 (0) 4121 2655 100 service@horizonhobby.de Informazioni sulla conformità per l’Unione Europea Dichiarazione di conformità (in conformità con ISO/IEC 17050-1) No. HH2012021101 Prodotto(i): SPM Flight Log Numero(i) articolo: SPM9540 Classe dei dispositivi: 1 Gli oggetti presentati nella dichiarazione sopra citata sono conformi ai requisiti delle specifi che elencate qui di seguito, seguendo le disposizioni della direttiva europea EMC 2004/108/EC. EN55022: 2010 EN55024: 2010 Firmato per conto di: Horizon Hobby, Inc. Champaign, IL USA 11/02/12 Istruzioni per lo smaltimento per gli utenti dell’Unione Europea Questo prodotto non deve essere smaltito assieme ai rifiuti domestici. Al contrario, l’utente è responsabile dello smaltimento di tali rifiuti che devono essere portati in un centro di raccolta designato per il riciclaggio di rifiuti elettrici e apparecchiature elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell’uomo e dell’ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto. Steven A. Hall Vice Presidente Operazioni internazionali e Gestione dei rischi Horizon Hobby, Inc.© 2012 Horizon Hobby, Inc. DSM is a trademark or registered trademark of Horizon Hobby, Inc. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Created 01/12 34518
