BEDIENUNGSANLEITUNG MBF 8181 Hartig & Helling

• MBF 8181 DE Bedienungsanleitung GB Operating instructions FR Mode d’emploi NL Gebruiksaanwijzing IT Istruzioni per l’uso ES Manual de instrucciones23 DE Bedienungsanleitung p. 5
• GB Operating instructions p. 15
• FR Mode d’emploi p. 25
• NL Gebruiksaanwijzing p. 35
• IT Istruzioni per l’uso p. 45
• ES Manual de instrucciones GARANTIE Lieber Kunde, wir freuen uns, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte: Die Garantiezeit für Ihr Gerät beträgt 24 Monate. Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf. Garanti- ereparaturen können nur mit beigefügtem Kaufbeleg erfolgen. Vielen Dank für ihr Verständnis. Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an: Service Hotline: [phone] (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen) Oft kann unser Fachpersonal telefonisch helfen. Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Original-Verpackung an folgende Anschrift zu senden: Service-Center Hattingen, Zum Kraftwerk 1, 45527 Hattingen5 p. 554

- 1 x Babyeinheit - 1 x Elterneinheit - 1 x 6V AC Schaltnetzteil für Babyeinheit - 1 x 6V AC Schaltnetzteil für Elterneinheit oder Ladeschale - 1 x Intelligente Ladeschale - 1 x 3,6 V Ni-MH-Akku - 1 x Bedienungsanleitung

2. VORSICHTSMASSNAHMEN

• Bitte lesen Sie diese Anleitung sorgfältig, bevor sie das Gerät benutzen. Dies gewährleistet eine bessere Bedienbarkeit Ihres MBF 8181 und kann seine Lebensdauer verlängern.

• Verwenden Sie nur Original-Zubehör. Die Verwendung anderer Teile kann Ihr Babyrufgerät beschädigen.

• Bei Nichtgebrauch über einen längeren Zeitraum, entfernen Sie alle Batterien aus den Geräten, um Schäden durch Auslaufen von Batterieüssigkeit zu vermeiden.

• Trennen Sie das Netzteil von der Stromquelle, wenn das Gerät nicht in Betrieb ist.

• MBF 8181 funktioniert am besten innerhalb eines Temperaturbereichs von -9°C bis +50° C.

• Schützen Sie die Geräte vor starker Sonneneinstrahlung, Hitze und Feuchtigkeit. Nicht in einer Umgebung mit starker Staubentwicklung verwenden.

• Stellen Sie den Sender niemals in ein Kinderbett oder einen Laufstall.

• Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

• Ein sicherer Betrieb ist nicht mehr gewährleistet, wenn das Gerät sichtbare Beschädigungen aufweist oder nicht mehr ordnungsgemäß funktioniert.

• Önen Sie keines der Geräte oder Zubehörteile. Nur ein autorisierter Fachmann darf War- tungsarbeiten, Anpassungen und Reparaturen durchführen.

• Falls Sie Fragen haben, die nicht in dieser Bedienungsanleitung beantwortet werden, kontak- tieren Sie bitte unseren technischen Service unter:

( 0,14 Euro/Min. aus dem deutschen Festnetz. max. 42 ct/min.) WARNUNG MBF 8181 ist kein medizinisches Gerät. Frühgeborene Babys oder Babys, bei denen gesundheitliche Bedenken bestehen, sollten stets unter der Aufsicht eines Arztes oder medizinischem Fachpersonal stehen. Auch bei der Verwendung einer Babyüberwachungsanlage sollten Sie Ihr Kind unbedingt in regelmäßigen Abständen überwachen.6

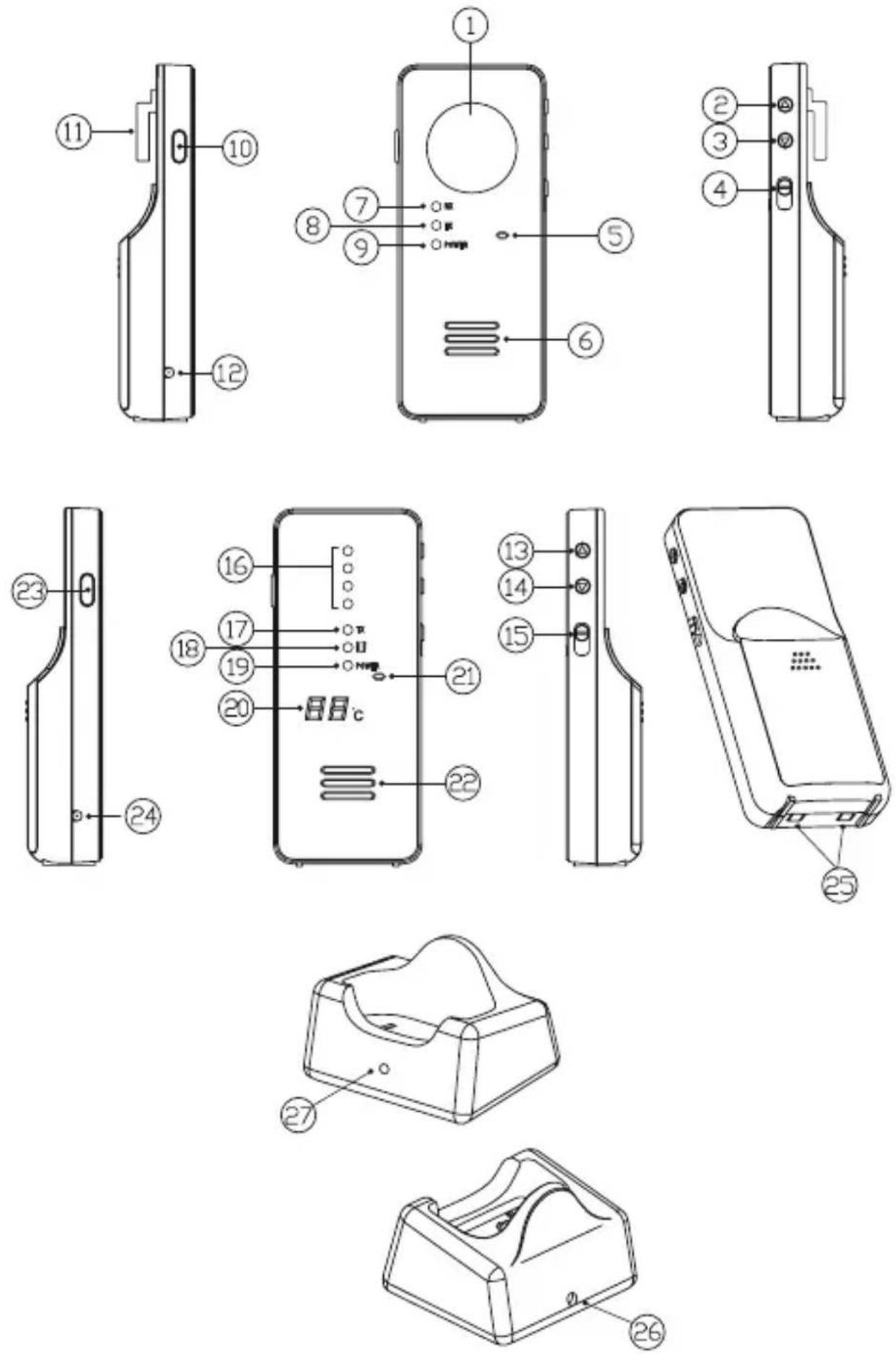

2. Knopf zur ERHÖHUNG der

Mikrofonempndlichkeit

3. Knopf zur SENKUNG der

Mikrofonempndlichkeit

4. EIN/AUS-Schalter und Nachtlichtschalter

7. Rx-Anzeige (Empfangssignal)

8. Tx-Anzeige (Sendesignal)

9. EIN/niedriger Batteriestatus-Anzeige

10. Regler zur Laustärkenkontrolle

13. LAUTSTÄRKE ERHÖHEN-Knopf

14. LAUTSTÄRKE VERRINGERN-Knopf

15. EIN/AUS und Vibrationsalarm-Schalter

16. LED Pegelanzeige

17. Tx-Anzeige (Sendesignal)

18. Vibrationsanzeige

19. EIN/niedriger Batteriestatus-Anzeige

20. Temperaturanzeige

23. Rücksprech-Knopf

24. Netzteil-Buchse (optional)

25. Ladegerät-Kontakte

26. Anschluss für Netzteil

- Vollständig digitale Technik; störungsfreier Betrieb im Bereich von 863 – 870 MHz - Automatisches Suchen und Schalten in einen freien Kanal - Reichweite bis zu 500 im freien Raum - Geringe Strahlungsleistung - Die automatische Funktion zur Leistungsverringerung reduziert die Strahlungsintensität auf die Hälfte, sobald beide Einheiten sich nah beieinander benden - Temperaturanzeige des Kinderzimmers - Nachtlichtfunktion am Babygerät - Akustische und visuelle Reichweitenkontrolle am Elterngerät - LED Pegelanzeige am Elterngerät - Warnung bei niedrigem Batteriestatus am Baby- und Elterngerät - Regulierbare Mikrofonempndlichkeit am Babygerät - Vibrationsalarm am Elterngerät - Rücksprechfunktion

5. DIGITALE TECHNOLOGIE UND „APRS“

(=AUTOMATISCHES SYSTEM ZUR LEISTUNGSREDUZIERUNG ) Das Gerät arbeitet störungsfrei, mit vollständig digitaler Technik, in einem Bereich von 863 – 870 MHz. Das Gerät wählt automatisch freie Kanäle oder schaltet auf einen freien Kanal während der Kommunikation, um Interferenzen mit anderen elektronischen Geräten zu vermeiden. Das automatische System zur Leistungsreduzierung (APRS - Automatic Power Reduction System) erkennt die Distanz zwischen beiden Geräten und regelt automatisch die Abstrahlleis- tungdesBabygerätes,wenndiebeidenEinheitensichinunmittelbarerNähezueinanderben- den. Das Strahlungsniveau, dem das Baby ausgesetzt ist, wird damit stark reduziert.8

6.1. BABY- UND ELTERN-EINHEIT

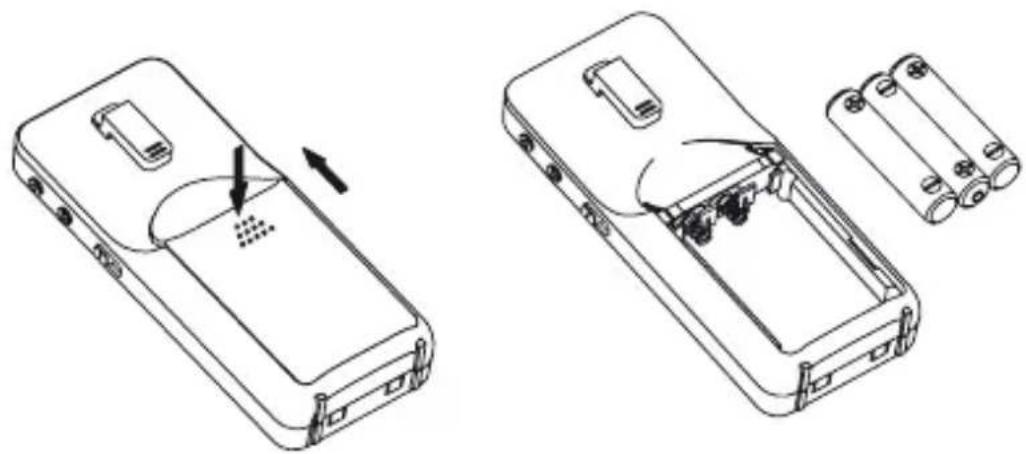

6.1.1 Betrieb über Batterien

- Drücken und schieben Sie den Batteriefachdeckel in die angezeigte Richtung. - Legen Sie drei Mikro-Alkalinebatterien (AAA, UM-4) in das Fach. Beachten Sie die Polaritätsan- zeige. Hinweis: Um die bestmögliche Leistung zu erzielen, benutzen Sie keine alten und neuen Batte- rien zusammen. Mischen Sie Alkalinebatterien nicht mit Akkus.

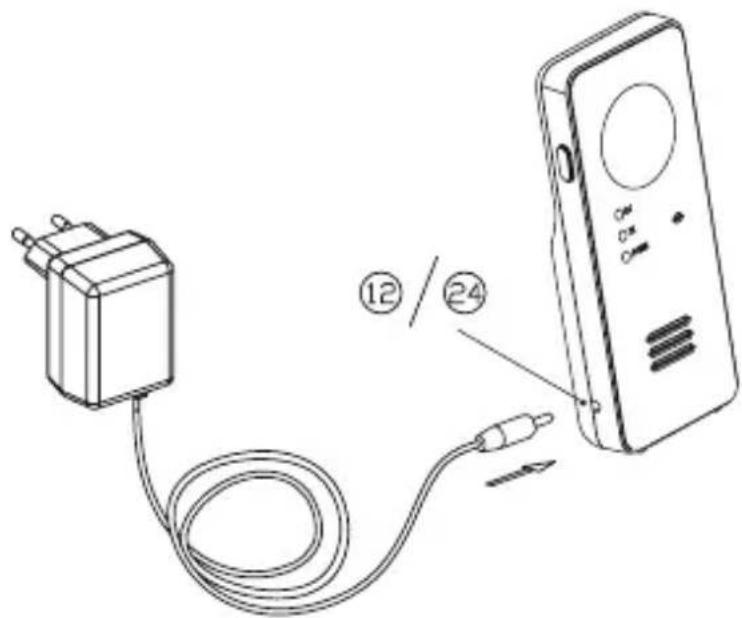

6.1.2. Betrieb über das Netzteil

Das Gerät kann mit dem mitgelieferten 6V Netzteil an einer Steckdose betrieben werden. Ver- binden Sie hierzu das Steckernetzteil mit der Anschlussbuchse (12) oder (24). Achten Sie auf die korrekte Polarität. Die Versorgung über die Batterie wird abgeschaltet, sobald das Steckernetzteil mit der Buchse am Gerät verbunden ist.9

6.2 ELTERNGERÄT MIT LADESCHALE BETREIBEN

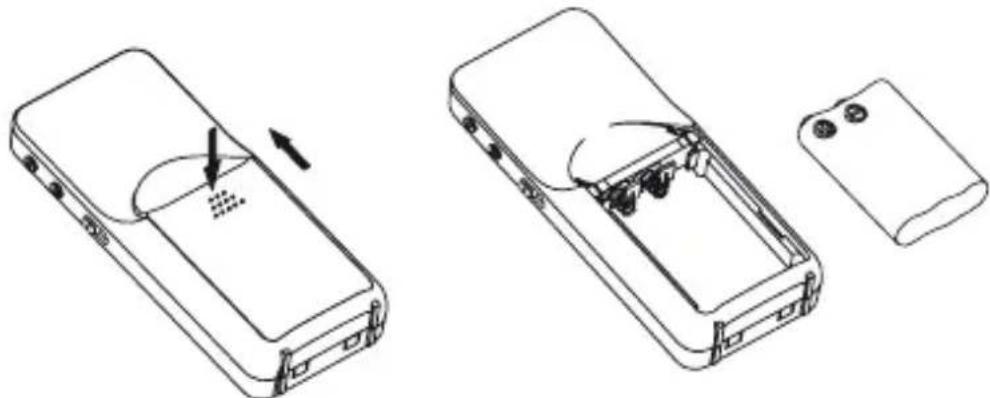

6.2.1. Betrieb mit Ni-MH Akkus

- Drücken und schieben Sie den Batteriefachdeckel in die angezeigte Richtung. - Legen Sie das mitgelieferte Ni-MH-Akkupack in das Fach. Achten Sie auf einen korrekten Sitz der Batterie: Die Anschlüsse am Akkupack müssen in Kontakt mit den Metallfedern im Gerät sein.

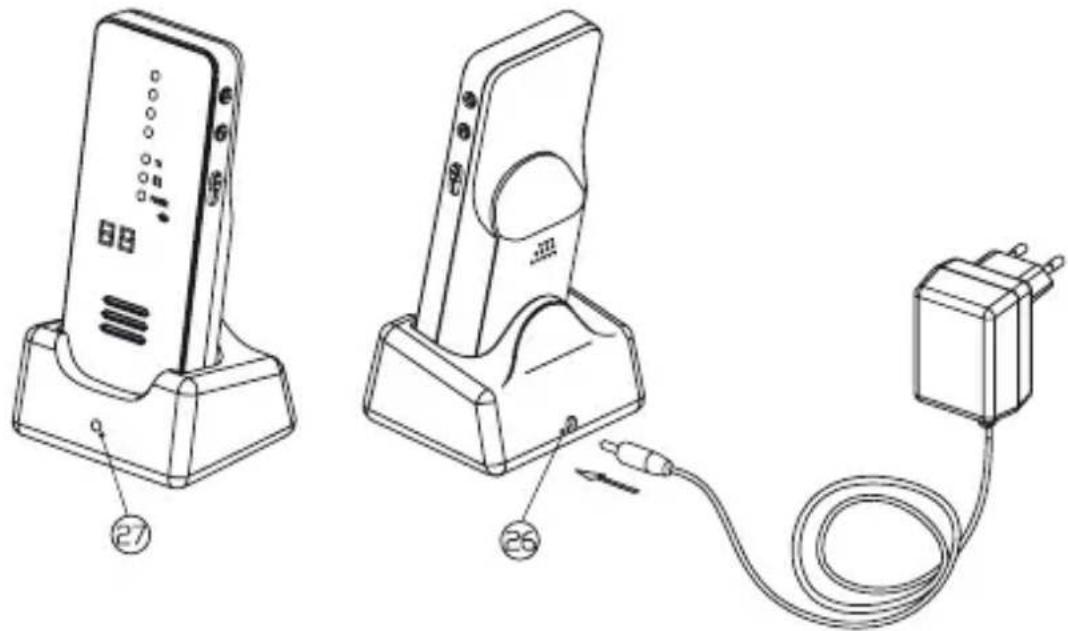

6.2.2. Betrieb an einer Steckdose über die intelligente Ladeschale

- Verbinden Sie das mitgelieferte 6V-Steckernetzteil mit der Buchse (26) an der Ladeschale. Achten Sie auf die korrekte Polarität. - Positionieren Sie das Elterngerät im ausgeschalteten Zustand in der Ladeschale. Die Ladean- zeige (27) leuchtet abwechselnd rot und grün, während der Batteriestatus festgestellt wird. - Korrigieren Sie die Position des Geräts, sollte die Anzeige (27) nicht aueuchten. Wird die Batterie aufgeladen, blinkt nach 5 Sekunden die Ladeanzeige rot (27). Sobald die Batterie komplett geladen wurde (in der Regel dauert dies etwa 4 Stunden), leuchtet die Anzeige (27) dauerhaft grün. Nun kann das Elterngerät angeschaltet und in Betrieb genommen werden. Sie können die Einheit entweder herausnehmen oder in der Ladeschale belassen. Dies verursacht keine Schäden am Akku. - Belassen die das Gerät in der Ladeschale, startet der nächste Ladevorgang selbstständig beim Erreichen eines bestimmten Batterielevels.10 Hinweis: Vor dem ersten Gebrauch sollten Sie die den Ni-MH-Akku im Elterngerät über die Ladeschale vollständig auaden. Achten Sie darauf, das Gerät vor dem Ladevorgang auszuschalten. Hinweis: Bevor Sie die Einheit mit der Ladeschale verbinden, achten Sie auf folgende Punkte:

1) Stellen Sie sicher, dass Sie eine auadbare Batterie eingesetzt haben.

Es besteht Explosionsgefahr!

2) Achten Sie darauf, dass der Akku richtig in das Gerät eingelegt wurde.

Nur so kann die Einheit richtig funktionieren.

7. PAIRING (KOPPLUNG)

Dieser Vorgang verbindet den Sender mit dem Empfänger, und macht die Kommunikation zwi- schen beiden Geräten möglich. Es wird verhindert, dass ein anderes Gerät oder ein Babyrufgerät vom gleichen Typ das Signal stören kann. Beide Einheiten sind bereits mit einem voreingestellten Code gepaart ausgeliefert worden. Wir empfehlen Ihnen jedoch, die folgenden Schritte für das Pairing erneut auszuführen, um eine bessere Privatsphäre zu erreichen.

1. Drücken und halten Sie den Knopf

(14) am Elterngerät.

2. Stellen Sie den EIN/AUS-Schalter (15) auf EIN und warten, bis die Temperaturanzeige (20) zu

3. Drücken und halten Sie nun den Knopf

4. Stellen Sie den EIN/AUS-Schalter (4) auf EIN und warten, bis die Tx-Anzeige zu blinken beginnt.

5. Lassen Sie den Knopf

(3) los und dann drücken und halten Sie diesen erneut.

6. Wenn der Verbindungsaufbau erfolgreich durchgeführt wurde, sollte die Tx-Anzeige (8) und das

an der Temperaturanzeige (20) aufhören zu blinken. Gleichzeitig gibt das Elterngerät zwei Pieptöne von sich.

7. Schalten Sie beide Geräte aus und sofort wieder an; das Babyrufgerät ist nun bereit zur Nutzung.

8. Falls beide Geräte nicht miteinander kommunizieren können, führen Sie bitte die Schritte 1 -7

1. Stellen Sie den EIN/AUS-Schalter (4) auf EIN. Die Betriebsanzeige (9) leuchtet nun durchgängig

2. Stellen Sie den Sender in etwa 1m Entfernung zum Kinderbett auf. Dabei sollte das Mikrofon (5)

in Richtung des Babys zeigen.11

3. Passen sie die Mikrofonempndlichkeit mit den Regulierungstasten (2) und (3) so an, dass das

Gerät ab einem bestimmten Geräuschpegel am Mikrofon (5) mit der Übertragung beginnt. Die Sendeanzeige (8) blinkt bei jedem Druck auf diese Tasten auf. Häugeres Aufblinken bedeutet, dass das Mikrofon auf eine höhere Geräuschempndlichkeit eingestellt wurde (min. 1-maliges und max. 4-maliges Blinken). Drücken Sie , um die Empndlichkeit zu erhöhen und , um diese zu reduzieren.

4. Sobald sich das Gerät im Sendemodus bendet leuchtet die Sendeanzeige (8) gelb. Das Gerät

wechselt nach einigen Sekunden automatisch in den Standby-Modus, wenn das Mikrofon (5) kein Geräusch empfängt; die Sendeanzeige (8) erlischt.

5. Dieses Babyrufgerät ist mit einem Reichweitenalarm ausgestattet. Der Sender überträgt in

regelmäßigen Abständen ein Signal an das Elterngerät, auch wenn über das Mikrofon (5) kein Geräusch aufgenommen wird.

6. Möchten Sie das eingebaute Nachtlicht (1) aktivieren, stellen Sie den EIN/AUS-Schalter (4) auf

7. Der Batteriestatus wird durch die „EIN/niedriger Batteriestatus-Anzeige“ (9) angezeigt. Wenn die

Kraft des Akkus nachlässt, beginnt die Batteriestatus-Anzeige (9) zu blinken. Legen Sie eine neue Batterie ein oder nutzen Sie das Netzteil zur weiteren Stromversorgung.

8. Der Temperaturfühler (11) erfasst die Raumtemperatur im Babyzimmer und sendet ein Signal

an die Elterneinheit. Um das Ergebnis der Messung nicht zu verfälschen, stellen Sie bitte eine ausreichende Ventilation des Sensors sicher. 8.2. ELTERNGERÄT (EMPFÄNGER)

1. Stellen Sie den EIN/AUS-Knopf (15) auf EIN. Die Betriebsanzeige (19) leuchtet permanent gelb.

2. Positionieren Sie den Empfänger in einem angemessenen Abstand zum Sender um Rückkopp-

lungen zu vermeiden. Zu geringe Abstände produzieren ein Quietschen im Lautsprecher (22).

3. Sobald das Gerät ein Signal empfängt, leuchten die LEDs der Pegelanzeige (16). Je lauter die

Stimme des Babys, desto mehr LEDs leuchten auf. Möchten Sie das Gerät mit verringerter Laut- stärke in einer leisen Umgebung nutzen, ist diese Funktion sehr nützlich.

4. Die Lautstärke kann mit dem LAUTSTÄRKE ERHÖHEN (13)- oder dem LAUTSTÄRKE VERRIN-

GERN-Knopf (14) angepasst werden. Jeder Tastendruck wird von einem Piepton begleitet und bis leuchten entsprechend in der Temperaturanzeige (20) auf. bedeutet, dass der Lautsprecher stumm geschaltet ist; bedeutet maximale Lautstärke.

5. Dieses Gerät ist mit einem Vibrationsalarm ausgestattet. Stellen Sie den EIN/AUS-Schalter (15)

auf Position , leuchtet die Vibrationsanzeige (18) auf. Sobald die Stimme Ihres Baby emp- fangen wird, beginnt der Empfänger zu vibrieren. Diese Funktion ist sehr nützlich, wenn die das Gerät in einer lauten Umgebung verwenden (z.B. beim Staubsaugen). Um Akkustrom zu sparen, empehlt es sich den Vibrationsalarm nicht übermäßig zu gebrauchen.12

6. Sobald der Empfänger sich für mehr als 2 Minuten außerhalb des Kommunikationsbereichs

des Babygeräts bendet, erschallt der Reichweitenalarm und die LEDs an der Pegelanzeige (16) beginnen zu blinken. Der Alarm schaltet sich erst ab, wenn der Empfänger wieder in den Kommunikationsradius des Senders zurückkehrt. Hinweis: Der Reichweitenalarm ertönt auch, wenn der Sender ausgeschaltet wurde, die Bat- terie schwach ist, der Strom abgeschnitten wurde oder das Pairing nicht erfolgreich verlaufen ist.

7. Der Batterie- oder Akkustatus wird durch die „EIN/niedriger Batteriestatus-Anzeige“ (19)

angezeigt. Wenn die Kraft der Batterie oder des Akkupacks nachlässt, beginnt die Anzeige (19) zu blinken und es ertönt ein Signalton. Ersetzen Sie baldmöglichst die Batterie oder laden die Akkus über die Ladeschale.

8. Die Raumtemperatur des Kinderzimmers wird auf der Temperaturanzeige (20) angezeigt. Der

Messbereich liegt zwischen -9°C und +50°C. Liegt die Temperatur außerhalb dieses Bereichs, erscheint auf der Anzeige

Hinweis: Ist das Elterngerät zuerst eingeschaltet, wird beim Aktivieren des Senders sofort die Raumtemperatur angezeigt. Wenn aber der Sender zuerst eingeschaltet wurde dauert es einen Moment, bevor der Empfänger die Temperatur anzeigen kann.

9. RÜCKSPRECHFUNKTION

Die Rücksprechfunktion ermöglicht es Ihnen, über das Gerät mit Ihrem Kind zu sprechen und es so zu beruhigen.

1. Drücken Sie den Rücksprechknopf (23) und halten Sie diesen. Sprechen Sie in Richtung des

Mikrofons (21). Die Tx-Anzeige (17) leuchtet auf.

2. Über den Lautsprecher (6) wird Ihre Stimme übermittelt und die Rx-Anzeige leuchtet entspre-

3. Drücken und halten Sie den Lautstärke-Knopf (10) und betätigen die Tasten

(2) und (3), um die Lautstärke anzupassen. Bei jedem Tastendruck leuchtet die Rx-Anzeige (7) ein- bis viermal, begleitet von einer entsprechenden Anzahl and Pieptönen. Je mehr Töne erklingen, desto lauter wurde die Stimme eingestellt.

4. Lassen Sie den Rücksprechknopf (23) nach dem Gespräch los. Beachten Sie: Während der

Rücksprechknopf (23) gedrückt gehalten wird, können Sie keine Geräusche von Ihrem Kind über den Empfänger hören.13

10. LEITFADEN ZUR FEHLERBEHEBUNG

Problem Mögliche Ursachen Lösung Der Sender überträgt nicht ordnungsgemäß. - Mikrofonempfindlichkeit zu niedrig eingestellt. - Erhöhen Sie die Empfindlichkeit mit Knopf (2) - Die Batterie ist schwach oder das Netzteil wurde falsch angeschlossen - Ersetzen Sie die Batterie oder überprüfen Sie die Verbindung Der Sender überträgt dauerhaft Geräusche. - Mikrofonempfindlichkeit zu hoch eingestellt. - Verringern Sie die Empfindlichkeit mit Knopf (3) so, dass der Sender nur durch Stimmgeräusche aktiviert wird. Reichweitenalarm ertönt dauerhaft. - Die Batterie des Senders ist zu schwach. - Ersetzen Sie die Batterie oder nutzen das Netzteil - Die Entfernung zwischen Sender und Empfänger liegt außerhalb des Kommunikationsbereichs. - Verringern Sie den Abstand zwi- schen beiden Geräten. - Pairing war nicht erfolgreich. - Führen Sie die Schritte zum Pairing erneut durch. Batterieanzeige zeigt ständig einen niedrigen Status an. - Die Batterie ist leer. - Laden Sie den Akku auf, ersetzen die Batterie oder nutzen Sie den Netzstecker. - Keine Batterie im Empfänger. - Legen Sie den Akkupack wieder in das Batteriefach ein. - Akkupack ist beschädigt. - Ersetzen Sie den Akkupack durch einen neuen. Batterielebensdauer ist kurz. - Das Nachtlicht ist permanent in Gebrauch. - Schalten Sie das Nachtlicht aus. - Vibrationsalarm ist dauerhaft aktiviert. - Schalten Sie den Vibrationsalarm aus. Viel Rauschen und Störgeräusche. - Der Sender befindet sich in der Nähe anderer Elektrogeräte. - Entfernen Sie die Elektrogeräte oder platzieren Sie den Sender weiter entfernt von Störquellen. Zu kurze Reichweite. - Es liegen viele Stahlkonstruktionen zwischen beiden Geräten. - Verändern Sie die Standorte beider Geräte. - Die Batterie des Senders ist schwach. - Laden Sie die Batterie auf, ersetzen sie oder nutzen sie den Netzste- cker.14

11. TECHNISCHE DATEN:

Kanäle: 50 Frequenzbereich: 863-870 MHz Reichweite: bis zu 500m Ausgangsleistung: 6V, 300mA Eingangsleistung: 100-240 V – 50/60Hz Akku: 3.6 V Abmessungen: 2 x 4,5 x 11cm (l x w x h) (einzelnes Gerät)

12. ENTSORGUNGSHINWEISE:

Altgeräte, die mit dem abgebildeten Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden. Sie müssen sie bei einer Sammelstelle für Altgeräte (informieren Sie sich bitte bei Ihrer Gemeinde) oder bei Ihrem Händler, bei dem Sie sie gekauft haben, abgeben. Diese sorgen für eine umweltfreundliche Entsorgung.

13. PFLEGE UND GEWÄHRLEISTUNG

Trennen Sie das Gerät vor dem Reinigen gegebenenfalls von anderen Komponenten und verwen- den Sie bitte keine aggressiven Reiniger. Für Schäden, die durch falsche Handhabung, unsachgemäße Nutzung oder Verschleiß verursacht wurden, übernehmen wir keine Haftung. Technische Änderungen sind vorbehalten.15

11. TECHNISCHE GEGEVENS:

erklären, dass das Produkt Babyrufgerät, Modell MBF 8181 den Schutzanforderungen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (1999/5/EC) festgelegt sind. R&TTE Zur Beurteilung wurden folgende Normen herangezogen: Radio: EN 300 220-1 V2.1.1 EN 300 220-2 V2.1.1

EMC: EN 301 489-1 V1.8.1

EN 301 489-3 V1.4.1 Safety: EN 60065+A1+A11+A12: 2011 EN 60950-1+A1: 2010 Health: EN 62311: 2008 Die Bewertung wurde durchgeführt von: EMCCert DR. RAŠEK GmbH Notified body ID-No.:

01.10.2012 Geschäftsführer Prygoda

Datum Rechtsgültige Unterschrift68 Olympia Business Systems Vertriebs GmbHZum Kraftwerk 1, 45527 Hattingenwww.olympia-vertrieb.deArt.Nr. 40014 2112-100148 Service-Hotline: [phone] (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal42ct/Min. aus den Mobilfunknetzen)
