BEDIENUNGSANLEITUNG MBF 8020 N Hartig & Helling

Wilhelm-Leithe-Weg 81

(0,14 Euro pro Minute aus dem deutschen Festnetz.

Eventuell abweichender Mobilfunktarif.) 28HH1108

MBF 8020 N eignet sich ideal zur Überwachung von kleinen Kindern, Babys oder pflegebedürftigen Menschen.

Die Babyrufanlage arbeitet auf 2 verschiedenen Frequenzen (Kanäle) im 900-MHz-Frequenzbereich und bietet Ihnen somit den Komfort optimaler Übertragungsqualität ohne lästige Kabel und störenden CB- und Amatcur-Funk in einem Umkreis von bis zu 800 m (unter optimalen Bedingungen). Sie können die Babyrufanlage netzunabhängig mit den integrierten Akkupacks oder mit den beiliegenden Netzteilen betreiben (beim Empfänger nur in Verbindung mit der Ladestation).

Akkupacks und Netzteile können mit der beigefügten Bestellkarte direkt über H+H erworben werden.

Wenn Sie sich für den Betrieb über die Netzteile entscheiden, ist es nicht erforderlich, die Akkus aus den Geräten zu entfernen.

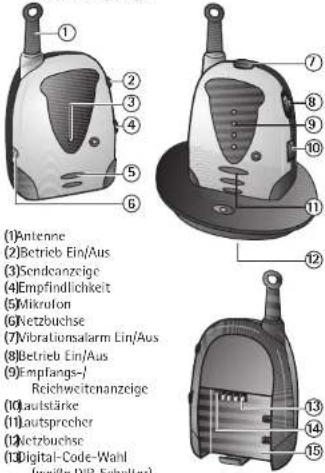

Sender Empfänger

(1)Antenne
(2)Betrieb Ein/Aus
(3) Sendcanzeige
(4)Empfindlichkeit
(5) Mikrufon
(6)Netzbuchse
(7)Vibrationsalarm Ein/Aus
(8)Betrieb Ein/Aus
(9)Empfangs-1
Reichweitenanzeige
(10)autstärke
(11)Lautsprecher
(12)Netzbuchse
gital-Code-Wahl
(weiße DIP-Schalter)
(14Kanal-Wahl
(gelber DIP-Schaller)
(15) Batteriefach

Besonderheiten

- 900-MHz-Frequenzbereich für optimale Übertragungsqualität

- 16 verschiedene Digitalcodes (Pilottöne) zur Minimierung von Funkstörungen einstellbar

- optische und akustische Reichweitenkontrolle beim Empfänger

- Batterieüberwachung

- zuschaltbarer Vibrationsalarm beim Empfänger

Hinweis

Vor Inbetriebnahme des Senders und des Empfängers überprüfen Sie bitte, ob beide Geräte auf den gleichen Kanal- und Digital-Code eingestellt sind.

Dazu entfernen Sie bitte die Batteriefachdeckel und entnehmen gegebenenfalls die Akkupacks aus den Geräten. Nun können Sie mit Hilfe eines Kugelschreibers die Position der DIP-Schalter (13 und 14) verändern.

Wichtig ist, dass bei beiden Geräten die Schalterstellungen gleich sind, da ansonsten der Sender und der Empfänger keine Verbindung mitelnander aufnehmen können.

Inbetriebnahme des Senders

1. Um eine optimale Übertragung zu gewährleisten, stellen Sie den Sender senkrecht in dem zu überwachenden Raum auf, Die Vorderseite des Gerätes sollte möglichst in Richtung der zu überwachenden Person (z. B. Ihr Baby) zeigen. Darüber hinaus ist darauf zu achten, dass die Geräuse bzw. der Schall nicht durch Hindernisse unterbrüchen werden.

2. Zum Akkubetrieb gehen Sie bitte wie unter „Laden der Akkupacks“ beschrieben vor.

3. Wenn Sie das Gerät über das Stromnetz betreiben wollen, schließen Sie das 9-V-Netzteil mit dem kleineren Stecker an die Buchse (6) des Senders an

4. Verbinden Sie das Netzteil mit dem Stromnetz (überprüfen Sie vor dem Netzanschluss, ob die Leistungsdaten auf dem Typenschild des Netzteils mit den Daten Ihres Stromnetzes übereinstimmen).

5. Mit dem Schiebeschalter (2) des Senders wird das Gerät eingeschaltet. Mit Hilfe des Empfindlichkeitsreglers (4) können Sie die Empfindlichkeit des Senders individuell Ihren Wünschen entsprechend einstellen.

6. Sobald der Sender ein Signal überträgt, wird Ihnen das durch die aufleuchtende Sendeanzeige (3) angezeigt.

7. Wenn der Sender keine Geräusche mehr empfängt, schaltet er automatisch in den Energiesparmodus um – die Sendeanzeige erlischt.

Aus Sicherheitsgründen und zur optimalen Geräuschübertragung empfehlen wir Ihnen, einen Abstand von einem Meter zwischen Sender und Baby nicht zu unterschreiten.

Inbetriebnahme des Empfängers

1. Stellen Sie den Empfänger senkrecht in Ihrer Nähe auf.
2. Den Empfänger können Sie entweder über die beiliegende Ladestation über das Stromnetz oder mittels des integrierten Akkupacks betreiben.
3. Zum Akkubetrieb gehen Sie bitte wie unter „Laden der Akkupacks“ beschrieben vor.
4. Wenn Sie das Gerät über die Ladestation betreiben wollen, schließen Sie das 6-V-Netzteil mit dem größeren Slecker an die Netzbuchse (12) auf der Rückseite der Ladestation an und verbinden es mit dem Stromnetz. Sobald der Empfänger mit der Ladestation verbunden wird, leuchtet die LED auf.
5. Mit dem Schiebeschalter (8) des Empfängers wird das Gerät eingeschaltet.
6. Durch Drehen des Laulstärkereglers (10) kann die Lautstärke nach Belieben eingestellt werden.
7. Der Empfänger verfügt auf der Vorderseite über eine Leuchtdiodenkette (9). Sobald ein Geräusch übertragen wird, nehmen Sie dies nicht nur akuslich wahr, sondern auch optisch über die LED-Kette. Je stärker das empfangene Geräusch ist, umso mehr Dioden leuchten auf.

Funktionsprüfung

Es ist sehr wichtig, die Babyrufanlage vor ihrem ersten Einsatz auf ihre Funktion zu überprüfen. Stellen Sie dazu Ihren Sender in den gewünschten Raum und schalten z. B. ein Radiu auf Zimmerlautstärke ein.

Danach stellen Sie mit dem Empfindlichkeitsregler (4) den Sender auf die gewünschte Ansprechempfindlichkeit ein. Je weiter Sie den Regler nach oben drehen, desto empfindlicher ist der Sender eingestellt.

Zum Schluss gehen Sie mit Ihrem Empfänger einmal durch Ihre Räumlichkeiten und stellen die gewünschte Lautstärke (10) ein.

Akku-Überwachung

Wenn bei Akku-Betrieb die Spannung nicht mehr ausreichend ist, wird Ihnen das sowohl am Sender als auch am Empfänger durch die blinkenden Betriebs-LEDs (2 und 9) angezeigt.

Laden der Akkupacks

Die in dem Sender und dem Empfänger mitgelieferten Akkupacks müssen zum Laden nicht aus den Geräten entnommen werden.

Laden im Sender

1. Schließen Sie das Netzteil mit dem dünneren Stecker an die 9-V-Netzbuchse (6) des Senders an.
2. Sobald Sie das Netzteil mit dem Sender und dem Stromnetz verbunden haben, beginnt die Ladung automatisch.
3. Die Ladezeit beträgt bei völlig entleertem Akkupack und bei ausgeschaltetem Gerät ca.16 Stunden. Bei eingeschaltetem Sender verdoppelt sich die Ladezeit.

Laden im Empfänger

1. Schließen Sie bitte das Netzteil mit dem dickeren Stecker an die Buchse der Ladestation (12) an.
2. Sobald Sie das Netzteil mit der Ladestation und dem Stromnetz verbunden haben und sich der Empfänger in der Ladestation befindet, beginnt die Ladung automatisch. Dieser Vorgang wird Ihnen durch die rot aufleuchtende LED an der Ladestation angezeigt.
3. Die Ladezeit beträgt bei einem völlig entleerten Akkupack und ausgeschaltetem Gerät ca.16 Stunden. Wenn der Empfänger während des Ladevorganges eingeschaltet ist, verdoppelt sich die Ladezeit.
4. Sie können nach erfolgter Ladung das Gerät in der Ladestation belassen. Die LED der Ladestation leuchtet auch nach erfolgter Ladung weiter auf!

Hinweis! Eine Überladung der Akkupacks ist technisch ausgeschlossen.

Einlegen/Wechseln der Akkupacks

Stellen Sie die Geräte mit der Rückseite zu Ihnen gerichtet auf. Ziehen Sie dann die Laschen der Batteriefachdeckel nach unten weg, bis sie hörbar aus den Halterungen gelöst sind.

Danach öffnen Sie bitte die Batteriefachdeckel und entnehmen die entleerten Akkupacks aus den Geräten. Legen Sie die frischen Akkupacks unter Beachlung der Polarität (+/-) in die dafür vorgesehenen Mulden (siehe Gehäuseprägung).

Schließen Sie nun die Batteriefachdeckel in umgekehrter Reihenfolge und drücken die vorstehenden Laschen, bis sie hürbar eingerastet sind, auf die Batteriefachdeckel.

Verbraucherhinweis

Bitte beachten Sie, dass alle NiCd- und NiMH-Akkus erst nach 4 bis 6 Ladevorgängen die volle Kapazität erreichen.

Entsorgungshinweis

Altgeräte, die mit dem abgebildeten Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgl werden.

Verbrauchte Batterien und Akkumulatoren (Akkus), die mit einem der abgebildeten Symbole gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden.

Sie müssen sie bei einer Sammelstelle für Altgeräte, Altbatterien bzw. Sondermüll (informieren Sie sich bitte bei Ihrer Gemeinde) oder bei Ihrem Händler, bei dem Sie sie gekauft haben, abgeben. Diese sorgen für eine umweltfreundliche Entsorgung.

900-MHz-Technik

Die Anlage arbeitet im 900-MHz-Frequenzbereich, in dem Störungen durch CB- und Amateur-Funker ausgeschlossen sind.

Digitale Codierung

Die Funksicherheit und die Stürfreiheit dieses Babyrufgerätes wird durch ein für Sie nicht hörbares und in der Praxis bewährtes digital-codiertes Signal zusätzlich verbessert.

Die Codierung bewirkt, dass der Empfänger sich nur dann einschaltet, wenn Geräusche (z. B. das zu überwachende Baby) vom eigenen Sender übertragen werden.

Sie haben 16 verschiedene digitale Codes, die Sie mit Hilfe der DIP-Schalter (13) individuell Ihrer Umgebung entsprechend einstellen können. Die Aktivierung des Empfängers durch fremde Sender oder andere Babyüberwachungs-Systeme ist nahezu ausgeschlossen.

Für den seltenen Fall, dass Sie während der Übertragung durch andere Signalquellen aus dem 900-MHz-

Frequenzbereich gestört werden, haben Sie zusätzlich die Möglichkeit, auf einen anderen Kanal umzuschalten.

Reichweitenkontrolle

Wenn sich der Empfänger außerhalb der Reichweite des Senders befindet, wird Ihnen das dadurch signalisiert, dass die optische Reichweitenalarmanzeige (9) bei dem Empfänger aufblinkt und das Reichweitensignal des Emplängers erlönt.

Der Reichweitenalarm wird ca. 30 Sekunden nach Abbruch der Verbindung zum Sender ausgelöst.
Außerdem wird der optische und akustische Reichweitenalarm des Empfängers ausgelöst, wenn:
• der Sender ausgeschaltet ist,
- der Sender auf einen anderen Kanal als der Empfänger eingestellt ist,

• der Sender auf einen anderen Digital-Code als der Empfänger eingestellt ist,
• der Sender im Akkubetrieb mit einem entleerten Akkupack arbeitet.

Vibrationsalarm

Der Empfänger verfügt als zusätzliche Besunderheit über einen Vibrationsalarm, den Sie über den Schalter (7) ein- bzw. ausschalten können. So können Sie auch diskret das vom Sender abgegebene Signal empfangen.

Optische Sende-/ Empfangsanzeige

Sobald ein Geräusch gesendel und empfangen wird, leuchtet beim Sender die Sendeanzeige (3) sowie beim Empfänger die Empfangsanzeige (9) auf.
Sobald kein Signal mehr gesendet und empfangen wird, erlischt die Sende- und Empfangsanzeige.

Gürtelelips

Sender und Empfänger können mit den auf der Rückseite befindlichen Gürtelclips am Gürtel befestigt werden.

Tipps und Tricks für den Störungsfall

• Wenn der Sender oder der Empfänger keine Funktion anzeigt, überprüfen Sie bitte die Stromversorgung.
• Wenn keine Übertragung zwischen Sender und Empfänger stattfindet, überprüfen Sie bitte den Digital-Code und die Sende-/Empfangskanäle bei beiden Geräten (nur bei Übereinstimmung des Digital-Codes und des Kanals ist eine Verbindung möglich).
• Ein ständiger Piepton im Empfänger bedeutet, dass Sie sich außerhalb der Reichweite des Senders befinden – bitte die Distanz zwischen Sender und Empfänger verringern.
• Da das MBF 8020 N auf Funkbasis arbeitet, ist es nicht auszuschließen, dass Sie Gespräche anderer Funkteilnehmer hören können und dass andere Funkteilnehmer die Gespräche bzw. Geräusche, die von Ihrem Sender abgegeben werden, ebenfalls empfangen können. MBF 8020 N benutzt jedoch Übertragungsfrequenzen, die solche Störungen weitgehendst ausschließen. Falls Sie dennoch in Ausnahmcfällen solche Störungen feststellen sollten, schalten Sie auf einen anderen Kanal (Frequenz) um und/oder wechseln Sie den digitalen Code Ihres Babyrufgerätes.
• Zur Gewährleistung optimaler Übertragungs-/Empfangsmöglichkeiten Sender und Empfänger aufrecht stellen.
• Wenn der Empfänger zu nah am Sender steht und seine Lautstärke hoch ist, kann ein Pfeifton

entstehen (Feedback/akustische Rückkopplung). Um das zu vermeiden, sollte die Distanz zwischen Sender und Empfänger vergrößert werden.

• Ein zu schwacher Akkupack kann beim Empfänger zu Rauschen oder zum Auslösen des Reichweitenalarms führen.
• Beachten Sie bitte, dass es im 900-MHz-Frequenzbereich keinen generellen Schutz gegen Mithören gibt.

Wichtige Informationen

• Bitte benutzen Sie nur die Original-Netzteile zum Betrieb der Geräte. Sollte eines der Netzteile einmal defekt sein, wenden Sie sich bitte an Ihren Fachhändler. Bei der Verwendung anderer Netzteile kann es bei Nichtbeachtung von Polung (+/-) und Spannungshöhe zu erheblichen Beschädigungen an den Geräten kommen.
• Beim Herausziehen der Netztelle aus den Steckdosen und aus dem Babyruf bzw. dem Ladegerät nicht an den Kabeln ziehen, sondern die Netztelle an den Steckern bzw. Gehäusen anfassen und abziehen, um einen Kabelbruch oder Kabelabriss zu vermeiden.
• Wenn eines oder beide Geräte mit den Akkupacks betrieben werden, werden Empfangs- und Sendeleistung gegenüber dem Betrieb mit Netzteilen etwas verringert.
• Es sind zwei Netzteile beigefügt, damit Sie den Sender und den Empfänger (Empfänger in Verbindung mit der Ladestation) an jede Steckdose (230 Volt/50 Hz) anschließen können.
• Wenn Sie die Geräte nicht benötigen und Sie zuerst den Sender abschalten, wird der eingeschaltete Empfänger für ca. 30 Sekunden rauschen. In dieser Zeit versucht der Empfänger, Kontakt zum Sender aufzunehmen. Nach 30 Sekunden schaltet der Empfänger automatisch auf das Reichweitensignal um, um Ihnen den Verbindungsabbruch zu melden.
• Wenn Sie den Sender und den Empfänger über die mitgelieferten Netzteile betreiben, schalten die Geräte bei Stromausfall automatisch auf Akkubetrieb um. Damit wird eine einwandfreie Überwachung Ihres Kindes gewährleistet.
• Im Falle einer längeren Betriebsunterbrechung empfehlen wir die Akkupacks zu entfernen, da leere Akkus kristallisleren und Schäden verursachen können.

Pflege und Gewährleistung

Trennen Sie das Gerät vor dem Reinigen vom Netz und verwenden Sie bitte keine aggressiven Reiniger.

Das Gerät wurde einer sorgfältigen Endkontrolle unterzogen. Sollten Sie trotzdem Grund zu einer Beanslandung haben, senden Sie uns das Gerät mit der Kaufquittung ein.

Wir bieten eine Gewährleistung von 2 Jahren ab Kaufdatum.

Für Schäden, die durch falsche Handhabung, unsachgemäße Nutzung oder Verschleiß verursacht wurden, übernehmen wir keine Haftung. Technische Änderungen sind vorbehalten.

Zubehör

Sender mit integrierter Ladevnrichtung, Empfänger, Ladestation für den Empfänger, 2 Netzteile, 2 Akkupacks

Technische Daten

Trägerfrequenz Kanal 1: 864,850 MHz

Trägerfrequenz Kanal 2: 864,900 MHz

Digital-Codierung: 16 verschiedene Digital-Codes wählbar Betriebsspannung (Sender): 4,8 V DC, mit integriertem Alkkupack (AAA) oder mit Netzteil

Betriebsspannung (Empfänger): 4,8 V DC, mit integriertem Akkupack (AAA) oder mit Netzteil

max. Reichweite: 800 m, je nach baulichen Gegebenheilen

Steckernetzteil Sender: 9 V DC, 300 mA sekundär 230 V AC/50 Hz primär

Steckernetzteil Empfänger: 6 V DC, 300 mA sekundär 230 V AC/50 Hz primär

Aktuelle Produktinformationen finden Sie auf unserer Internet-Serte http://www.hartig-helling.co;

CE-Konformitätserklärung

Wir,

HARTIG+HELLING GMBH+CO. KG

WILHELM-LEITHE-WEG 81

44867 BOCHUM

GERMANY

erklären, dass das Produkt

MBF 8020 N

Babyruf

den Schutzanforderungen entspricht, die in der Richtlinie des Rates zur

Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (1999/5/EC) festgelegt sind

R & TTE

Zur Beurteilung wurden folgende Normen herangezogen:

EN301489-3

EN300220-1

EN300220-3

EN60065: 1998

Die Prüfung wurde durchgeführt von:

CETECOM ICT Services GmbH

Notified body ID-No.:

CE0682①

21.10.05 Geschäftsführer Markus Wix

Datum Rechtsgültige Unterschrift
